Простой расчет теплопотерь зданий. |

Ниже приведен довольно простой расчет теплопотерь зданий, который, тем не менее, поможет достаточно точно определить мощность, требуемую для отопления Вашего склада, торгового центра или другого аналогичного здания.  Это даст возможность еще на стадии проектирования предварительно оценить стоимость отопительного оборудования и последующие затраты на отопление, и при необходимости скорректировать проект.

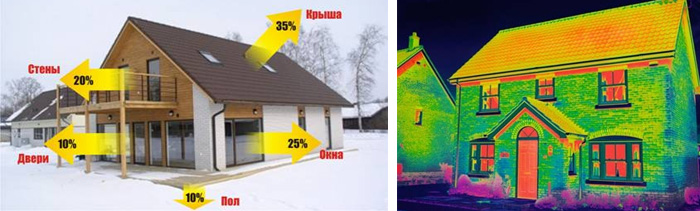

Куда уходит тепло? Тепло уходит через стены, пол, кровлю и окна. Кроме того тепло теряется при вентиляции помещений. Для вычисление теплопотерь через ограждающие конструкции используют формулу:

Q = S * T / R,

где

Q – теплопотери, Вт

S – площадь конструкции, м2

T – разница температур между внутренним и наружным воздухом, °C

R – значение теплового сопротивления конструкции, м2•°C/Вт



Схема расчета такая – рассчитываем теплопотери отдельных элементов, суммируем и добавляем потери тепла при вентиляции.  Все.



Предположим мы хотим рассчитать потери тепла для объекта, изображенного на рисунке. Высота здания 5…6 м, ширина – 20 м, длинна – 40м, и тридцать окон размеров 1,5 х 1,4 метра. Температура в помещении 20 °С, внешняя температура -20 °С.



Считаем площади ограждающих конструкций:

пол: 20 м * 40 м = 800 м2

кровля: 20,2 м * 40 м = 808 м2

окна: 1,5 м * 1,4 м * 30 шт = 63 м2

стены: (20 м + 40 м + 20 м + 40м) * 5 м = 600 м2 + 20 м2 (учет скатной кровли) = 620 м2 – 63 м2 (окна) = 557 м2



Теперь посмотрим тепловое сопротивление используемых материалов.

Значение теплового сопротивления можно взять из таблицы тепловых сопротивлений или  вычислить исходя из значения коэффициента теплопроводности по формуле:

R = d / ?

где

R – тепловое сопротивление, (м2*К)/Вт

? – коэффициент теплопроводности материала, Вт/(м2*К)

d – толщина материала, м

Значение коэффициентов теплопроводности для разных материалов можно посмотреть здесь.



пол: бетонная стяжка 10 см и минеральная вата плотностью 150 кг/м3. толщиной 10 см.

R (бетон) = 0.1 / 1,75  = 0,057 (м2*К)/Вт

R (минвата) = 0.1 / 0,037  = 2,7 (м2*К)/Вт

R (пола) = R (бетон) + R (минвата) = 0,057 + 2,7 = 2,76 (м2*К)/Вт



кровля: кровельные сэндвич панели из минеральной ваты толщиной 15 см

R (кровля) = 0.15 / 0,037  = 4,05 (м2*К)/Вт



окна:  значение теплового сопротивления окон зависит от вида используемого стеклопакета
R (окна) = 0,40 (м2*К)/Вт для однокамерного стекловакета 4–16–4  при ?T = 40 °С

стены: стеновые сэндвич панели из минеральной ваты толщиной 15 см
R (стены) = 0.15 / 0,037  = 4,05 (м2*К)/Вт



Посчитаем тепловые потери:

Q (пол) = 800 м2 * 20 °С / 2,76 (м2*К)/Вт = 5797 Вт = 5,8 кВт

Q (кровля) = 808 м2 * 40 °С / 4,05 (м2*К)/Вт = 7980 Вт = 8,0 кВт

Q (окна) = 63 м2 * 40 °С / 0,40 (м2*К)/Вт = 6300 Вт = 6,3 кВт

Q (стены) = 557 м2 * 40 °С / 4,05 (м2*К)/Вт = 5500 Вт = 5,5 кВт

Получаем, что суммарные теплопотери через ограждающие конструкции составят:

Q (общая) = 5,8 + 8,0 + 6,3 + 5,5 = 25,6 кВт / ч



Теперь о потерях на вентиляцию.

Для нагрева 1 м3 воздуха с температуры – 20 °С до + 20 °С потребуется 15,5 Вт.

Q(1 м3 воздуха) = 1,4 * 1,0 * 40 / 3,6 = 15,5 Вт,   здесь 1,4 – плотность воздуха (кг/м3), 1,0 – удельная теплоёмкость воздуха (кДж/(кг К)), 3,6 – коэффициент перевода в ватты.

Осталось определиться с количеством необходимого воздуха. Считается, что при  нормальном дыхании человеку нужно 7 м3 воздуха в час. Если Вы используете здание как склад и на нем работают 40 человек, то вам нужно нагревать 7 м3 * 40 чел = 280 м3 воздуха в час, на это потребуется 280 м3 * 15,5 Вт = 4340 Вт = 4,3 кВт. А если у Вас будет супермаркет и в среднем на территории находится 400 человек, то нагрев воздуха потребует 43 кВт.



Итоговый результат:

Для отопления предложенного здания необходима система отопления порядка 30 кВт/ч,  и система вентиляции производительностью 3000 м3 /ч с нагревателем мощность 45 кВт/ч.

Расчет отопления помещения и расчет теплопотерь

Для подбора обогревательного прибора для обогрева помещения заданной площади, необходимо предварительно рассчитать такой показатель, как величина теплопотери помещения. Для расчета, используйте калькулятор, приведенный ниже в таблице. Рассчитав исходные данные, мы с легкостью сможем самостоятельно подобрать устройство для отопления необходимой мощности.

Расчет теплопотерь помещения — on-line калькулятор

Метод расчета отопления помещения

Qт= 0.1 кВт/м2 х м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7 = кВт

Где:

  • – теплопотери дома;
  • ватт/м2 – удельная величина тепловых потерь через стены, окна, крышу и вентиляционные отверстия
  • м2 – площадь помещения;
  • К – дополнительные коэффициенты.



Коэффициенты для расчета отопления (К)

Высота помещения (K1)

2,5м K1=1,0
3,0м K1=1,05
3,5м K1=1,1
4,0м K1=1,15
4,5м K1=1,2

Кол-во наружных стен (K2)

Одна K2=1,1
Две K2=1,2
Три K2=1,3
Четыре K2=1,4

Теплоизоляция стен (К3)

Хорошая К3=0,85
Умеренная К3= 1,0
Плохая К3=1,27

Окна (К4)

Тройной стеклопакет К4=0,85
Двойной стеклопакет К4=1,0

Обычное(двойное)остекленение К4=1,27

Потолочная стена (K5)

Обогреваемое помещение K5=0,8
Теплый чердак K5=0,9
Холодный чердак K5=1,0

Соотношение площадей окон и пола (К6)

10% К6=0,8
20% К6=0,9
30% К6=1,0
40% К6=1,1
50% К6=1,2

Температура снаружи помещения (К7)

-10С К4=0,7
-15С K4=0,9
-20С K4=1,1
-25С K4=1,3
-35С K4=1,5

Расчет теплопотерь здания – готовимся к зимнему периоду

Многие, строя загородный дом, забывают о приближении зимних холодов, из-за чего расчет теплопотерь здания делают в спешке, и в итоге отопление не создает комфортный микроклимат в помещениях. А ведь сделать дом теплым не сложно, нужно лишь учесть ряд нюансов.

На чем основывается расчет теплопотерь здания

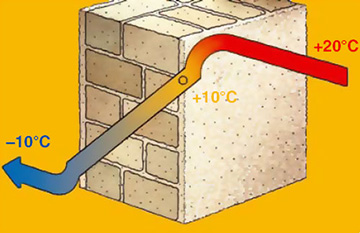

Таким свойством, как теплопроводность, обладает любой материал, различается лишь уровень термического сопротивления, то есть пропускная способность. Из любого дома, даже с устроенной по всем правилам термоизоляцией, тепло уходит через окна, двери, стены, пол, потолок (крышу), а также через вентиляцию. При разнице внешней и внутренней температур обязательно возникает так называемая «точка росы», со средним значением. И только от микроклимата в помещениях, материала и толщины стен, а также характеристик термоизоляции зависит, где окажется эта точка: внутри, снаружи или непосредственно в стене, а также какая в ней будет температура.

Если ответственно подходить к задаче и выполнять расчет теплопотерь здания по всем правилам, это займет у вас немало часов и придется составить множество формул, вычисления займут целую тетрадь. Поэтому определим интересующие нас показатели упрощенным методом, либо обратившись за помощью к СНиП и ГОСТам. И, поскольку решено делать подсчеты не слишком углубленно, оставим в стороне определение среднегодовых температуры и влажности по самой холодной пятидневке за несколько лет, как того требуется по СНиП 23-01-99. Просто отметим наиболее морозный день за последний зимний сезон, допустим, это будет -30 оС. Также не будем принимать во внимание среднесезонную скорость ветра, влажность в регионе и длительность отопительного периода.

Калькулятор теплопотерь здания

Укажите размеры и типы стен.
Распечатать

Однако из чего же складывается микроклимат в жилой комнате? Комфортные условия для жильцов зависят от температуры воздуха

tв, его влажности φв и движения vв, возникающего при наличии вентиляции. И еще один фактор влияет на уровень тепла – радиационное излучение тепла или холода tр, свойственное нагреваемым (охлаждаемым) естественным путем предметам и поверхностям в обстановке. По нему определяется результирующая температура tп, с помощью формулы [tп = (tр + tв)/2]. Все эти показатели для разных помещений можно рассмотреть в приведенной ниже таблице.

Оптимальные параметры микроклимата жилых зданий по ГОСТ 30494-96 [2]

Буквами НН обозначаются ненормируемые параметры.

Делаем теплотехнический расчет стены с учетом всех слоев

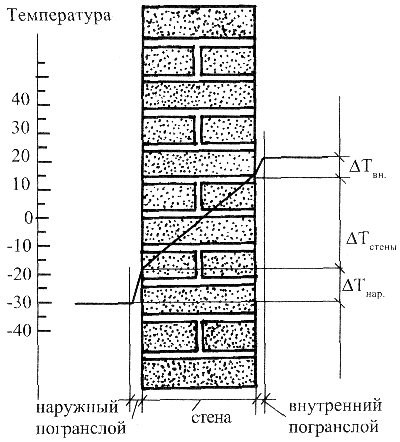

Как уже было сказано, каждому материалу свойственно сопротивление теплопередаче, и чем толще стены или перекрытия, тем выше это значение. Однако не стоит забывать и про термоизоляцию, при наличии которой ограждающие помещение поверхности становятся многослойными и намного лучше препятствуют утечке тепла. У каждого слоя свое сопротивление прохождению тепла, и сумма всех этих величин обозначается в формулах как

ΣRi (здесь буква i определяет номер слоя).

Поскольку составляющие ограждения помещений материалы с разными свойствами имеют некоторое возмущение температурного режима в своей структуре, высчитывается общее сопротивление теплопередаче. Формула у него следующая: [Ro = Rв + ΣRi + Rн], где Rв и Rн соответствуют сопротивлению на внутренней и наружной поверхностях ограждения, будь то стена или перекрытие. Однако утеплители вносят в теплотехнический расчет стены коррективы, которые базируются на коэффициенте теплотехнической однородности r, определяемом формулой [r = r1 + r2].

Показатели с цифровыми индексами являются, соответственно, коэффициентами внутренних крепежей и соединения расчетного ограждения с любым другим. Первый, то есть r1, отвечает как раз за фиксацию утеплителей. Если коэффициент теплопроводности последних λ = 0,08 Вт/(м·°С), значение

r1 будет большим, если же теплопроводность термоизоляции оценивается как λ = 0,03 Вт/(м·°С), то меньшим.

Значение коэффициента внутренних крепежей уменьшается по мере возрастания толщины слоя утеплителя.

В целом, картина складывается следующая. Допустим, термоизоляция монтируется прямым анкерным креплением на трехслойной ячеистобетонной стене, снаружи облицованной кирпичом. Тогда при слое утеплителя в 100 миллиметров r1 соответствует 0,78-0,91, толщина в 150 миллиметров дает коэффициент внутреннего крепежа 0,77-0,90, тот же показатель, но в 200 мм, определяет r1 как 0,75-0,88. Если внутренний слой также из кирпича, то r1 = 0,78-0,92, а если стены помещения железобетонные, то коэффициент смещается до 0,79-0,93. А вот оконные откосы и вентиляция дают значение r2 = 0,90-0,95. Все эти данные следует учитывать в дальнейшем.

Некоторые сведения о том, как рассчитать толщину утеплителя

Для того чтобы приступить к расчету термоизоляции, нам необходимо, прежде всего, высчитать Ro, затем узнать требуемое термическое сопротивление Rreq по следующей таблице (сокращенный вариант).

Требуемые значения сопротивления теплопередаче ограждающих конструкций

Коэффициенты a и b необходимы для тех случаев, когда значение D d , °С·сут отличается от приведенного в таблице, тогда R req , м2·°С/Вт рассчитывается по формуле R req = a D d + b. Для колонки 6 первой группы зданий существуют поправки: если значение градусо-суток менее 6000 °С·сут, a = 0,000075, а b = 0,15, если тот же показатель в диапазоне 6000-8000 °С·сут, то a = 0,00005, b = 0,3, если же более 8000 °С·сут, то a = 0,000025, а b = 0,5. Когда все данные будут собраны, приступаем к расчету термоизоляции.

Теперь выясним, как рассчитать толщину утеплителя. Здесь придется обратиться к математике, поэтому будьте готовы поработать с формулами. Вот первая из них, по ней определяем требуемое условное сопротивление теплопередаче R

oусл. тр = R req/r. Данный параметр нам нужен для определения требуемого сопротивления теплопередачи утеплителя Rуттр = Roусл. тр – (Rв + ΣRт. изв + Rн), здесь ΣRт. изв является суммой термического сопротивления слоев ограждения без учета теплоизоляции. Находим толщину утеплителя δут = Rуттр λут (м), причем λут берется из таблицы Д.1 СП 23-101-2004 [7], и округляем полученный результат в большую сторону до конструктивного значения с учетом номенклатуры производителя.

Теплопотери дома — Способы расчетов, онлайн калькулятор

Каждый хозяин квартиры или загородного дома желает создать оптимальную температуру для проживания + 20 градусов. Безусловно, при таком микроклимате каждый будет чувствовать себя комфортно. Но, как известно любое здание через свои ограждения пропускает тепловую энергию. Поэтому, при проектировании отопительной системы важно грамотно высчитать теплопотери дома. Это объясняется тем, что при достоверно полученных данных можно будет избежать неоправданных расходах при эксплуатации отопительной системы и в то же время наслаждаться желаемым микроклиматом.

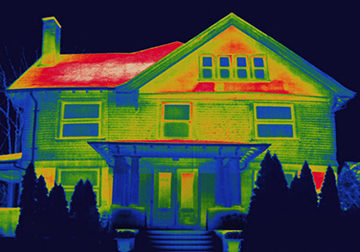

теплопотери дома

теплопотери дома

Способы расчетов тепловой энергии

Некоторые жильцы для расчета теплопотерь пользуются простым методом. Он заключается в том, что при условии высоты потолка – 2,5 м., площадь помещения умножается на 100 Вт. (при другой высоте потолка, вводится поправочный коэффициент). Но полученный результат при этом способе настолько не достоверный, что его можно смело прировнять к нулю.

Такое утверждение объясняется тем, что на теплопотери влияют несколько важных факторов, такие как:

  • ограждающая конструкция;
  • площадь окон и вид их остекленения;
  • внутренняя температура;
  • кратность теплообмена и др.

потери тепла

потери тепла

Помимо этого даже при равных условиях значений вышеперечисленных факторов, теплопотери у маленьких домов и больших зданий будут разные. Поэтому, чтобы более точно определить теплопотери, были разработаны следующие специальные методики:

  1. Ручной подсчет. В этом случае все расчеты выполняются самостоятельно при помощи специально выведенных формул и таблиц.
  2. Онлайн — калькулятор. Здесь достаточно будет ввести все указанные данные, в вычислительную программу, после чего она самостоятельно произведет расчет и выдаст итог.

При использовании этих способов, можно будет не только достоверно рассчитать теплопотери, но и правильно подобрать отопительную систему, при использовании которой не возникнет неоправданных затрат.

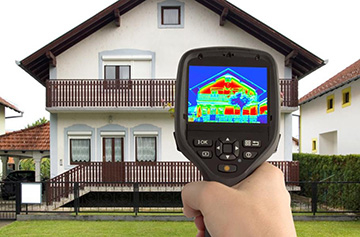

измерение потерь измерение потерь расчет теплопотерь

Итак, чтобы не допустить ошибок, рассмотрим каждый вычислительный способ более подробно.

Ручной расчет теплопотерь

Чтобы рассчитать теплопотери дома ручным способом, понадобится найти значения утечки тепла через ограждающую конструкцию, вентиляцию и канализационную систему.

Теплопотери через ограждающую конструкцию

У любого здания окружающая конструкция состоит из разных слоев материала. Поэтому для более точного расчета, необходимо найти теплопотери для каждого слоя отдельно. Вычисляются они по следующей формуле – Q окр.к. = (A / D) *dT, где:

  • D – сопротивление теплового потока;
  • dT – разность наружной и внутренней температуры помещения;
  • А – площадь здания.

Все значения измеряются соответствующими приборами, а для нахождения сопротивления теплового потока, применяется формула — D = Z / Кф., где: Кф. – коэффициент теплопроводности материала (он производителями указан в паспорте материала), а Z – толщина его слоя.

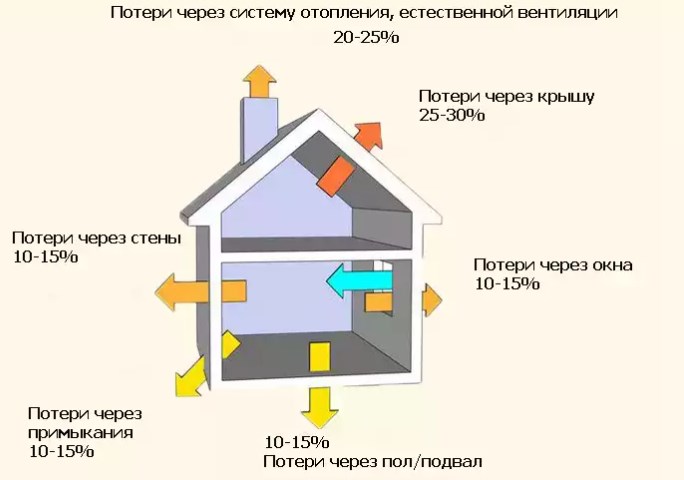

куда выходит тепло

куда выходит тепло

Если здание состоит из нескольких этажей, посчитать ручным способом теплопотери через ограждающую конструкцию будет достаточно долго и неудобно. В связи с этим, можно будет воспользоваться следующей таблицей, где специалисты вывели средние

Данные окружающей конструкцииУличная
температура.
°С
Утечка тепла Вт
1 этаж2 этаж
Комната, у которой угол граничит с улицей.Неугловая
комната.
Комната, у которой угол граничит с улицей.Неугловая
комната.
Кирпичная стена шириной — 67 см. и с внутренней отделкой. штукатурки.-25
-27
-29
-31
77
84
88
90
76
82
84
86
71
76
79
81
67
72
76
77
Кирпичная стена шириной — 54 см.
с внутренней отделкой.
-25
-27
-29
-30
92
98
103
104
91
97
101
102
83
87
92
94
80
88
90
91
Деревянная стена шириной — 25 см
с внутренней обшивкой.
-25
-27
-29
-30
62
66
68
70
61
64
66
67
56
59
61
62
53
57
58
60
Деревянная стена шириной — 20 см
с внутренней обшивкой.
-25
-27
-29
-30
77
84
88
89
77
82
85
87
70
76
79
80
67
73
76
77
Каркасная стена шириной — 20 см. с утеплителем.-25
-27
-29
-30
63
66
69
71
61
64
67
69
56
59
62
63
55
57
60
62
Пенобетонная стена шириной — 20 см
с внутренней отделкой.
-25
-27
-29
-30
93
98
102
105
90
95
99
102
88
89
91
94
81
85
89
91

Утечка тепла через вентиляцию

У каждого помещения через ограждающую конструкцию, циркулирует поток воздуха. Чтобы рассчитать, сколько происходит теплопотерь при вентиляции, используется формула тепловых зданий:

Qвент. = (В* Кв / 3600)* W * С *dT, где:

  • В — кубические метры длинны и ширины помещения;
  • Кв — кратность подаваемого и удаляемого воздуха помещения за 1 час;
  • W — плотность воздуха = 1,2047 кг/куб. м;
  • С — теплоемкость воздуха = 1005 Дж/кг*С.

из стен тепло уходит

из стен тепло уходит

В зданиях с паропроницаемыми ограждениями, воздухообмен происходит – 1 раз в час. У зданий, которые выполнены по «Евростандарту», кратность подаваемого и удаляемого воздуха увеличивается до – 2. Таким образом, обмен воздуха за 1 час происходит 2 раза.

Утечки тепла через канализацию

Для комфортного проживания жильцы домов нагревают воду для быта и гигиены. Также частично от окружающей среды нагревается вода в бочке и сифоне унитаза. Все полученное тепло после эксплуатации вместе с водой уходит через стоки трубопровода. Поэтому очень важно рассчитать теплопотери дома, расчет производится по следующей символической формуле:

Qкан. = (Vвод.  * T * Р * С * dT) / 3 600 000, где:

  • Vвод. — общий потребляемый кубический объем воды за 30 дней;
  • Р — плотность жидкости = 1 тонна/куб. м;
  • С — теплоемкость жидкости = 4183 Дж/кг*С;
  • 3 600 000 — величина джоулей (Дж) в 1-м кВт*ч.;
  • dT — разность температуры между поступающей и нагретой водой.

схема стены

схема стены

Подсчет dT проводится следующим образом. Допустим, при поступлении в помещение вода имеет температуру +8 градусов, после нагрева ее температура составляет + 30 градусов. Следовательно, чтобы найти разницу, нужно из 30 вычесть 8. Получившийся итог 21 градус и следует принимать за dT.

Полученные результаты теплопотерь через вентиляцию, ограждающие конструкции и канализацию необходимо сложить вместе. Получившаяся сумма и будет примерное количество теплопотерь дома.

Расчет онлайн — калькулятором

Онлайн — калькулятор – это сайт – сервис, воспользовавшись которым можно более точно, быстро и удобно произвести необходимые расчеты. Данная программа может производить не только простые, но и сложные операции над числами, выполнить действия с квадратными уравнениями, решать задачи с дробями и процентами.

Приведем наглядный пример онлайн — калькулятора для расчета теплопотерь дома.


Рассмотрев и изучив способы расчета теплопотрерь дома, рассчитать утечку тепла сможет даже новичок строительно – монтажных работ. Выбор метода зависит от индивидуальных предпочтений потребителя. Но как показала практика, лучше воспользоваться онлайн – калькулятором, так как программа не только может рассчитать теплопотери, но и подсказать какой строительный материал и обогревающая система оптимально подойдет для здания. схема стеныАдминАвтор статьи Понравилась статья? Поделитесь с друзьями:
