Организация труда каменщиков. Бригады. Звенья



содержание   ..  19  20  21  22  23  24  25  26  27  28  29  30  ..



Каменные работы выполняют бригады каменщиков, состоящие из звеньев, которые в зависимости от числа работающих называют «двойкой», «тройкой», «четверкой», «пятеркой».

Звено «двойка» состоит из каменщика 2-го (подсобник) и ведущего каменщика 4–5-го разряда. Обязанности в звене распределены следующим образом:

– оба каменщика совместно закрепляют причалки для наружной и внутренней верст;

– подсобник подает и раскладывает кирпич, расстилает раствор;

– ведущий каменщик, двигаясь вдоль стены, укладывает наружную версту.

При кладке внутренней версты (рис. 4.1, а)

оба каменщика выполняют те же операции, двигаясь в обратном направлении. Подсобник при этом укладывает кирпичи в забутку.

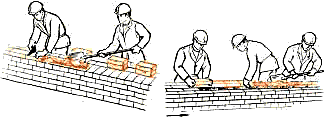

Рис. 4.1. Работа звеном «двойка»: а – кладка стены внутренней версты; б – кладка стены забутки и внутренней версты; в – кладка простенков; 1 – каменщик 2-го разряда; 2 – каменщик 4–5-го разрядов

При кладке простенков (рис. 4.1, б) на одном из них подсобник раскладывает кирпичи расстилает раствор, а на другом простенке ведущий каменщик ведет кладку. Затем они меняются местами и продолжают работу.

Звено «двойка» выполняет клад­ку стен с большим количеством проемов, стен толщиной до 1,5 кирпича, а также столбов и перегородок.

Звено «тройка» состоит из ведущего каменщика 4–5-го разряда. и двух каменщиков 2 и 3-го разряда (рис. 4.2).

Ведущий каменщик выкладывает верстовые ряды и контролирует правильность кладки. Он двигается за подсобником, раскладывающим кирпич и расстилающим раствор. В это время другой подсобник укладывает забутку.

Кладку внутренней и наружной верст выполняют в одинаковом порядке, но в противоположных направлениях. Перестановку причалки ведущий каменщик выполняет вместе с одним из подсобников.

Звеном «тройка» выполняют кладку стен толщиной в 2 и 2,5 кирпича. Производительность труда каменщиков увеличивается на 30 % по сравне­нию с производительностью звена «двойка».

Звено «четверка» состоит из двух каменщиков 4-го и 3-го разряда и двух каменщиков-подсобников 2-го разряда (рис. 4.3).

Обязанности в звене распределены таким образом:

– каменщик 4-го разряда выкладывает наружную версту, ему помогает подсобник 2-го разряда, раскладывая кирпич и расстилая раствор;

– каменщик 3-го разряда выкладывая внутреннюю версту, работая вместе с подсобником, который подает кирпич и раствор.

Темп работы звена задает каменщик, выкладывающий наружную версту. Звеном «четверка» работают при кладке стен толщиной не менее 2 кирпичей с одновременной облицов­кой их лицевым кирпичом.

Звено «пятерка» состоит из каменщиков 4 и 3-го разряда и трех каменщиков-подсобников 2-го разряда (рис. 4.4).

Организация труда в звене сле­дующая:

– каменщик 4-го разряда вместе с подсобником выкладывает наружную версту;

– за ними на расстоянии 2–3 м работают каменщик 3-го разряда и подсобник, выкладывающие внутреннюю версту;

– замыкает звено каменщик-подсобник, выкладывающий забутку.

Звеном «пятерка» целесообразно работать при кладке глухих участков стен толщиной более 2 кирпичей При кладке проемов «пятерка» разделяется на два звена – «двойку» и «тройку».

Производительность труда каменщиков зависит от внутризвеньевой организации труда и от численного состава звена, обусловленного толщиной и конструкцией кладки.

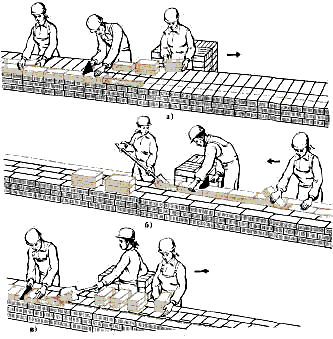

Рис. 4.2. Работа звеном «тройка»: а –  кладка наружной ложковой версты; б –  кладка внутренней версты и забутки; в –  кладка наружной тычковой версты; 1 –  каменщик 3-го разряда; 2 – каменщик 4–5-го разрядов; 3 –  каменщик 2-го разряда



Рис. 4.3. Работа звеном «четверка»: 1 – каменщики 3-го разряда;
2, 4 – каменщики 2-го разряда; 3 – каменщики 4-го разряда





Рис. 4.4. Работа звеном «четверка»: 1, 3, 5 –  каменщики 2-го разрядов;
2 – каменщики 3-го разряда; 4 – каменщики 4-го разряда

















содержание   ..  19  20  21  22  23  24  25  26  27  28  29  30  ..







• Организация труда каменщиков

Состав звеньев и выполняемые ими работы.Процесс кладки, состоящий из многих рабочих операций, осуществляется не одним каменщиком, а звеном от двух до шести человек. Звенья каменщиков в зависимости от количественного состава называют соответственно «двойкой», «тройкой», «четверкой» и т. д. Основу любого звена составляет «двойка»: каменщик 5… 3-го разряда и каменщик 2-го разряда. В звеньях «тройка» и «пятерка» кроме основных «двоек» используют по одному дополнительному каменщику 2-го разряда на работах, где не требуется высокая квалификация. Это позволяет более производительно использовать труд высококвалифицированных каменщиков. Каждое звено каменщиков снабжают определенным набором инструментов (табл. 1) .Кирпичную кладку ведут операциейно-расчлененным методом, т. е. расчленяя процесс на отдельные операции, выполняемые определенными рабочими. Каждый из них, специализируясь на одних и тех же операциях, в совершенстве овладевает рациональными приемами, что способствует повышению производительности труда и улучшению качества работы.

З в е н о м  «д в о й к а» целесообразно вести кирпичную кладку стен с большим количеством архитектурных деталей или проемов, кладку столбов, стен толщиной в 1…1’/2 кирпича и перегородок.

З в е н о м  «т р о й к а» удобно вести кирпичную кладку стен толщиной в 2 кирпича, а при цепной системе перевязки — в 1’/2 кирпича и более. Звеном «четверка» выкладывают кирпичные стены толщиной не менее 2 кирпичей с одновременной облицовкой керамическими фасадными камнями или плитами. Звеном «пятерка» преимущественно возводят стены толщиной более 2 кирпичей с небольшим количеством проемов, без архитектурных деталей и облицовки.

З в е н о м  «ш е с т е р к а» целесообразно выполнять кладку стен толщиной в 3 кирпича. В составе такого звена три «двойки», которые последовательно выполняют кладку наружной версты, внутренней и забутки.

Жилые дома рекомендуется возводить звеньями «двойка», «тройка» и «пятерка». В зависимости от сложности и вида стен эти звенья можно объединять и разбивать на «двойку» и «тройку» (если основное звено «пятерка»). Рекомендуемые составы звеньев каменщиков в зависимости от характера выполняемой работы приведены в табл. 2 .

Рассмотрим принципиальные схемы организации труда каменщиков.

Зв е н о  «д в о й к а» выполняет кирпичную кладку стен в такой технологической последовательности (рис. 6, а…в) . Каменщик 4-го или 5-го разряда укрепляет шнуры-причалки для наружной и внутренней верст, каменщик 2-го разряда подает и раскладывает кирпич на стену и расстилает раствор для кладки наружной версты. Двигаясь вслед за каменщиком 2-го разряда, ведущий каменщик выкладывает верстовой ряд. Когда наружная верста выложена до конца делянки, ведущий каменщик (4-го или 5-го разряда) переставляет шнур-причалку под укладку следующего ряда наружной версты, затем, двигаясь в обратном направлении вдоль фронта работ, в таком же порядке выполняет кладку внутренней версты или внутренней части стены. В это время каменщик 2-го разряда частично выкладывает забутку. По окончании кладки внутренней версты каменщик 4…5-го разряда на конце делянки переставляет шнур-причалку для следующего ряда и проверяет качество кладки. Каменщик 2-го разряда раскладывает кирпич, подает и расстилает раствор под наружную версту и далее в том же порядке производится кладка.

При кладке простенков звено работает одновременно на всей делянке. На одном из простенков камещик 2-го разряда наверстывает кирпич и набрасывает раствор, а каменщик 4…5-го разряда на другом простенке производит кладку. Затем они меняются местами и продолжают работу. Звеном «тройка» кладку стены выполняют в такой последовательности (рис. 7, а…в) . Первый каменщик 2-го разряда подает и раскладывает кирпичи, а также расстилает раствор для кладки верстовых рядов. Каменщик 4…5-го разряда, двигаясь следом по фронту работ, укладывает поданные материалы в верстовые ряды. Второй каменщик 2-го разряда выкладывает забутку и помогает первому каменщику. При этом кладку наружной и внутренней верст выполняют в одинаковом порядке, но в противоположных направлениях.

З в е н о м  «ч е т в е р к а» стену с облицовкой выкладывают так. Первый каменщик 2-го разряда наверстывает на стену под руку ведущему каменщику 4…5-го разряда облицовочные изделия и кирпич и подает лопатой раствор. Ведущий каменщик разравнивает кельмой раствор, устанавливает облицовку и кладет наружную версту кирпичной кладки. Второй каменщик 2-го разряда наверстывает кирпич и подает раствор для внутреннего верстового ряда и забутки. Каменщик 3-го разряда разравнивает раствор кельмой и укладывает внутреннюю версту. Второй каменщик 2-го разряда вслед за ним на подготовленную из раствора постель укладывает забутку. В этом ему помогает каменщик 3-го разряда. Первый и второй ведущие каменщики по окончании кладки версты переставляют шнур-причалку, проверяют качество кладки и облицовки.

З в е н о  «п я т е р к а» выполняет кладку (рис. 8) в такой технологической последовательности. Каменщик 4…5-го разряда вместе с первым каменщиком 2-го разряда устанавливает шнур-причалку для наружной версты, проверяет правильность ранее выложенной кладки, а затем вместе, работая, как в звене «двойка», они выкладывают наружную версту. За ними на расстоянии 2…3 м работают второй каменщик 2-го разряда и каменщик 3-го разряда, которые, выполняя те же операции, возводят внутреннюю версту. Вслед за ними на расстоянии 2…3 м третий каменщик 2-го разряда выкладывает забутку. При необходимости третий каменщик 2-го разряда помогает первым двум подготовить материалы.

При кладке столбов, узких простенков и стен с большим объемом усложняющих элементов звено «пятерка» делится на два звена: «двойку» и «тройку» и работу выполняют в описанном порядке.

При организации труда каменщиков звеньями «пятерка» требуется меньшее количество высококвалифицированных каменщиков, чем при работе звеньями «двойка».

Кирпичные стены облегченной конструкции с заполнением пустот легким бетоном рекомендуется выкладывать звеном «тройка», состоящим из каменщика 4…5-го разряда и двух каменщиков 2-го разряда. Каменщик 4…5-го разряда с одним из каменщиков 2-го разряда выполняют кладку внутренних и наружных верст. Другой каменщик 2-го разряда заполняет пустоты бетонной смесью и уплотняет ее штыкованием.

Рабочую -делянку делят на два равных участка. Сначала на первой половине делянки работают все три человека — выкладывают стену на высоту пояса кладки. Затем каменщик 4…5-го разряда с первым каменщиком 2-го разряда переходит на второй участок делянки, где также выполняют кладку на высоту одного пояса кладки.

В это время второй каменщик 2-го разряда на первом участке делянки заполняет промежуток между продольными кирпичными стенками бетонной смесью и уплотняет ее штыкованием. По окончании кладки на высоту пояса кладки на втором участке каменщик 4…5-го разряда с первым каменщиком 2-го разряда возвращается на прежний участок, а второй каменщик 2-го разряда переходит на второй участок, где выполняет ту же работу, что и на первом, и т. д.

Кирпичные стены облегченной конструкции колодцевой системы рекомендуется выкладывать звеном «четверка». Каменщик 4…5-го разряда и один из каменщиков 2-го разряда выполняют кладку верстовых рядов наружной стенки и поперечных стенок, а другой каменщик 4…5-го разряда с другим каменщиком 2-го разряда — кладку верстового ряда внутренней стенки и поперечных стенок.

Колодцевую кладку следует вести на высоту шести рядов на одной делянке без разделения ее на участки. Колодцы заполняет сухой засыпкой или шлакобетоном специальное звено рабочих (из расчета один рабочий на звено из четырех каменщиков). Этот процесс выполняют после возведения шести рядов стены на одной делянке и перехода каменщиков на другую делянку.

Определение размера делянки. При возведении любых стен зданий каждое звено каменщиков работает на одной делянке. Число делянок и их размеры устанавливают в зависимости от трудоемкости кладки и сменной выработки звеньев. Размеры делянок рассчитывают так, чтобы работающие не стесняли друг друга и чтобы не возникала необходимость перехода звеньев в течение смены на другие делянки. Обычно исходят из условия, что за смену кладка на делянке должна быть возведена на высоту яруса (1…1.2 м). При этом этаж должен делиться на целое число ярусов. С учетом этих условий размеры делянок, например для простых стен толщиной в 2 кирпича, рекомендуются для звена «двойка» длиной 13… 20 м, для звена «пятерка» — 24…40 м.

Размеры делянок для звеньев рассчитывают по формуле

   L = T/(ahN),

где L длина делянки, м; Т — общее время работы звена в смену, чел -ч; а — толщина стены, м; h — высота яруса, м; N-норма времени на 1 м³кладки, чел/ч.

Делянку следует отмерять несколько большей величины, чем получается по этой формуле, иначе каменщики в случае перевыполнения норм будут простаивать в конце смены.

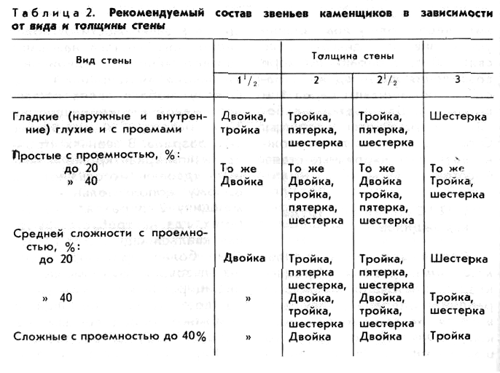

Средние рекомендуемые размеры делянок приведены в табл. 3 .

По основным видам каменых работ разработаны карты трудовых процессов, которыми рекомендуется пользоваться при организации труда рабочих.

Организация рабочего места и труда каменщиков



    При выполнении каменных рядов на производительность труда каменщиков большое влияние оказывает правильная организация рабочего места, представляющего собой ограниченный участок возводимой стены или конструкции и часть подмостей или перекрытия, в пределах которых сложены материалы и перемещаются рабочие. Организация рабочего места должна исключать непроизводительные движения рабочих и обеспечивать наивысшую производительность труда. Поэтому рабочее место должно находиться в радиусе действия крана, иметь ширину около 2,5 м и делиться на три зоны: рабочую зонушириной 0,6…0,7 м между стеной и материалами, в которой перемещаются каменщики;зону материаловшириной около 1 м для размещения поддонов с камнем и ящиков с раствором;зону транспортирования0,8…0,9 м для перемещения материалов и прохода рабочих, не связанных непосредственно с кладкой.



    Число поддонов с камнем и ящиков с раствором и чередование их зависит от толщины стены или конструкции, числа проемов на данном участке и сложности архитектурного оформления.



    В зависимости от вида возводимых каменных конструкций и применяемых материалов их располагают следующим образом. При кладке глухих стен четыре поддона с кирпичом или камнями Чередуют вдоль фронта кладки с ящиками с раствором, расположенными на расстоянии 3,6 м между их продольными осями (рис.20, а).



    При кладке стен с проемами кирпич или камни по два поддона располагают против простенков, а ящики с раствором — против проемов (рис.20, б).



    Кирпич и камни подают на рабочие места до начала рабочей смены. Запас их на рабочем месте должен быть не менее чем на 2…4 ч работы каменщиков. Раствор подают на рабочие места перед началом работы и добавляют его по мере расходования, с тем чтобы запас цементного и смешанного раствора в теплое время года не превышал 40… 45 мин.

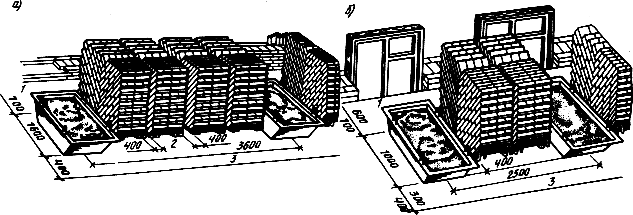

Рис.20. Организация рабочего места:



    а— при кладке глухих стен;



    б — то же, с оконными проемами;



    1 — зона складирования;



    2— рабочая зона;



    3— зона транспортирования





    Каменные работы выполняют бригады каменщиков, состоящие из звеньев, которые в зависимости от числа работающих называют «двойкой», «тройкой», «пятеркой».



    Звено «двойка»состоит из каменщика 2-го разряда (подсобник) и ведущего каменщика 4…5-го разряда. Обязанности в звене распределены следующим образом: оба каменщика закрепляют причалки для наружной и внутренней верст; подсобник подает и раскладывает кирпич, расстилает раствор; ведущий каменщик, двигаясь вдоль стены, укладывает наружную версту. При кладке внутренней версты (рис.21,а)оба каменщика выполняют те же операции, двигаясь в обратном направлении. Подсобник при этом укладывает кирпичи в забутку. Звеном «двойка» выполняют кладку стен с большим количеством проемов, стен толщиной до 1,5 кирпича, а также столбов и перегородок.

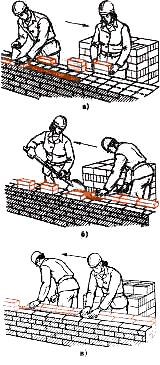

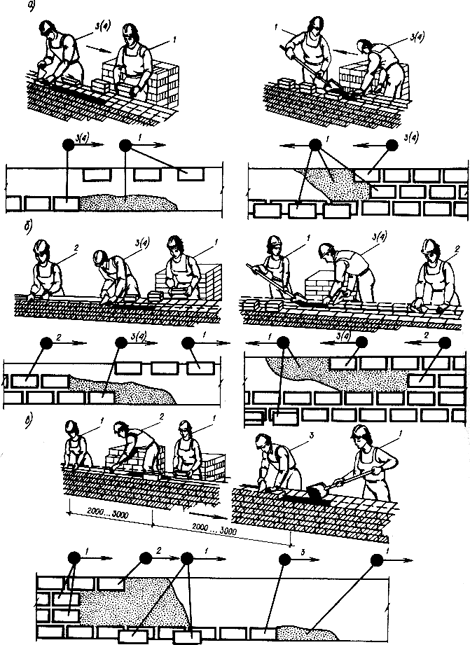

Рис.21. Работа звеньев каменщиков:



    а— «двойки» при кладке наружной версты; то же, внутренней версты и забутки;



    б: I-«тройки» при кладке наружной ложковой версты; // -то же, внутренней версты и забутки;



    в — «пятерки»;



    1 — каменщик 2-го разряда;



    2— каменщик 3-го разряда;



    3— каменщик 4-го разряда;



    4— каменщик 5-го разряда





    Звено «тройка»состоит из ведущего каменщика 4… 5-го разряда и двух каменщиков 2-го и 3-го разрядов (рис.21,б).Ведущий каменщик выкладывает верстовые ряды и контролирует правильность кладки. Он двигается за подсобником, раскладывающим раствор. В это время другой подсобник укладывает забутку. Кладку внутренней и наружной верст выполняют в одинаковом порядке, но в противоположных направлениях. Перестановку причалки ведущий каменщик выполняет вместе с одним из подсобников. Звеном «тройка» выполняют кладку стен толщиной в 2 и 2,5 кирпича. Производительность труда каменщиков увеличивается на 30% по сравнению с производительностью звена «двойка».



    Звено «пятерка»состоит из каменщиков 4- и 3-го разрядов и трех каменщиков-подсобников 2-го разряда (рис.21,в).Каменщик 4-го разряда вместе с подсобником выкладывает наружную версту; за ними на расстоянии 2…3 м работают каменщик 3-го разряда и подсобник, выкладывающие внутреннюю версту; замыкает звено каменщик-подсобник, выкладывающий забутку. Звеном «пятерка» целесообразно работать при кладке глухих участков стен толщиной более двух кирпичей. При кладке проемов «пятерка» разделяется на два звена — «двойку» и «тройку».



    Непосредственное выполнение кладки тесно связано с рядом смежных и вспомогательных работ. Так, транспортные рабочие обеспечивают непрерывную подачу материалов к рабочим местам. После окончания кладки на высоту яруса плотники устанавливают подмости. По окончании кладки этажа монтажники приступают к монтажу перекрытий, лестниц, перегородок.



7. Организация труда каменщиков

Выполнение кирпичной кладки обычно организовывают по одному из двух методов — поточно-расчлененному и поточно-кольцевому (кон­вейерному).

Поточно-расчлененный метод характеризуется тем, что захватку разбивают на делянки, закрепленные за звеньями, причем звенья в за­висимости от специфики кладки бывают «двойка», «тройка», «четвер­ка» и «пятерка». Количество делянок и их размеры устанавливают в зависимости от трудоемкости кладки и сменной выработки звена. В расчетах исходят из кладки в течение смены участка стены по всей длине делянки на высоту яруса. Высоту яруса принимают для стен толщиной до 2,5 кирпичей в пределах 1,0… 1,2 м, для стен в 3 кирпича -0,8…0,9 м.

Звено «двойка» осуществляет кладку стен с большим количеством проемов при толщине до 1,5 кирпичей. Звено состоит из ведущего ка­менщика, выполняющего кладку верстовых рядов, и подсобного, рас­кладывающего материал на стене и производящего забутку. Начинает работу подсобник, который расстилает раствор под наружную версту и раскладывает кирпич на 2…3 м вперед, после этого начинает рабо­тать основной каменщик, укладывая наружный верстовой ряд. Дойдя до конца делянки он переходит к кладке внутренней версты, двигаясь в обратном направлении. Дойдя до конца, он переходит на наружную версту следующего ряда, и цикл работ повторяется. При многорядной системе перевязки имеется определенный объем забутки, который вы­полняет подсобник.

Таблица 12.1

Распределение объема кирпичной кладки в звене

Состав звена		Кладка кирпича, %	Подача кирпича, %	Подача раствора, %
«Двойка»	Каменщик Подсобник	85 15	100	— 100
«Тройка»	Каменщик 1-й подсобник 2-й подсобник	75 — 25	— 50 50	— 100 —

Звено «тройка» целесообразно использовать при стенах простой и средней сложности толщиной в два кирпича, с небольшим количест­вом проемов, но большим количеством забутки. В таком звене веду­щий каменщик выкладывает только наружные версты, один подсобник расстилает весь раствор по стене и раскладывает до 50% кирпича, вто­рой осуществляет забутку и также раскладывает на стене до 50% кир­пича для основного каменщика.

Звено «четверка» используют при кладке в два кирпича при боль­шом количестве проемов, при кладке с облицовкой, при простой клад­ке в 2,5 и более кирпичей. Кладку стен ведут двумя звеньями «двой­ка», при этом ведущие каменщики выполняют кладку наружных и внутренних верстовых рядов, все вспомогательные работы выполня­ют два подсобных рабочих.

Звено «пятерка» наиболее эффективно при толщине стен в 2,5 и более кирпичей с малым количеством проемов. Звено разбивается на три самостоятельных потока: наружную версту выкладывает первый каменщик с подсобным, на расстоянии 2…2,5 м за ним на внутренней версте работает второй каменщик со своим подсобным, и, отставая на такое же расстояние, еще один подсобный укладывает забутку.

При поточно-кольцевом методе кладку ведут непрерывным пото­ком, каждое звено последовательно выкладывает один ряд кладки. Этот метод целесообразен при возве-дении зданий с небольшим коли­чеством поперечных стен и проемов, при стенах,отличающихся про­стотой конфигурации в плане и не имеющих сложных архитектурных опускаются, их закрепляют диагональными связями в вертикальном положении. Подмости не требуют разборки или сборки в процессе эксплуатации.

Организация труда в звеньях каменщиков

Категория: Кирпичная кладка

Организация труда в звеньях каменщиков

Операции, из которых состоит процесс кладки, по сложности различны. Кладка верстовых рядов требует более высокой квалификации, чем кладка забутки и подача материалов.

Если в бригаде каменщиков каждый рабочий будет самостоятельно выполнять все операции, то каменщики более высокой квалификации будут затрачивать время на выполнение простых операций, а каменщики низкой квалификации будут задерживаться на выполнении сложных операций (а иногда и переделывать сделанную работу) и производительность труда всей бригады будет низкой. Поэтому принято вести кирпичную кладку звеньями, в которых квалифицированные каменщики выполняют только сложные операции, а каменщики более низкой квалификации более простые. Такое разделение труда значительно повышает выработку бригады в целом.

Количество каменщиков в звене зависит от сложности и толщины кладки и может составлять от двух до шести человек. В зависимости от числа каменщиков в звене различают звенья «двойка», «тройка», «пятерка».

Звено «двойка» состоит из одного каменщика 4-го разряда, а при сложной кладке 5-го разряда и одного каменщика 2-го разряда.

Кладку стены звено начинает с укрепления причалки для наружной версты. Затем каменщик 2-го разряда подает кирпич и раствор, а каменщик 4-го (5-го) разряда ведет кладку наружной версты. Дойдя до конца делянки, каменщики вдвоем натягивают причалку для внутренней версты, которую выкладывают, двигаясь в обратном направлении. По ходу кладки каменщик 4-го (5-го) разряда проверяет правильность кладки, а каменщик 2-го разряда в свободное время укладывает забутку.

Кладку простенков «двойка» ведет одновременно на всем выделенном ему участке. В то время как каменщик 2-го разряда на одном из простенков делает забутку и расстилает раствор, каменщик 4-го (5-го) разряда укладывает на другом простенке верстовые ряды. Затем каменщики меняются местами и продолжают кладку простенков в той же последовательности.

Звено «тройка». Для кладки толстых стен или простых, когда каменщик 2-го разряда не успевает за каменщиком 4-го (5-го) разряда, в звено добавляется каменщик 2-го разряда, который укладывает забутку, а при кладке тычковых рядов помогает первому каменщику 2-го разряда наверстывать кирпич. Такое звено называется «тройка».

Кирпичную кладку звеном «четверка» применяют при кладке простых стен и выполняют в такой последовательности: каменщик 2-го разряда наверстывает на стену под руку ведущему каменщику 4-го (5-го) разряда кирпич и подает лопатой раствор; ведущий каменщик разравнивает кельмой раствор и ведет кладку наружной версты. Второй каменщик 2-го разряда наверстывает кирпичи и подает раствор для внутренней версты и забутки. Каменщик 3-го разряда выкладывает внутреннюю версту, а укладку забутки выполняют оба каменщика 2-го разряда.

Звеном «пятерка» процесс выполнения кладки осуществляется следующим образом. Каменщик 4-го (5-го) разряда с одним из каменщиков 2-го разряда переставляет причалку и выкладывает наружные верстовые ряды. При этом каменщик 2-го разряда наверстывает ему кирпич и подает раствор. Каменщик 3-го (4-го) разряда с другим каменщиком 2-го разряда, двигаясь вслед за первой парой, выкладывают внутреннюю версту. Замыкающий каменщик 2-го разряда укладывает забутку и помогает другим каменщикам 2-го разряда заготавливать материалы.

Организация работы звеном «пятерка» позволяет эффективно использовать работу каменщиков высокой квалификации и значительно повысить производительность труда в бригаде. Однако преимущества звена «пятерка» выявляются только при кладке достаточно протяженных стен толщиной не менее двух кирпичей при малом числе проемов и отсутствии сложного архитектурного оформления. При наличии в кладке узких простенков, столбов и т. п. звено «пятерка разделяется на звенья «двойка» и «тройка».

Для нормальной работы звеньев необходимо, чтобы делянка имела достаточные размеры.

Рекомендуется также, чтобы на следующем этаже звено вело кладку над той же делянкой, что и на нижележащем.

Кирпичная кладка — Организация труда в звеньях каменщиков

Организация рабочего места и обеспечение материалами каменщика

Каменные работы

Рабочее место каменщика или звена включает участок возводимой стены, пространство, где размещаются рабочие, необходимые ма­ериалы, инструмент и приспособления. Рабочее место может нахо­диться на земле, на междуэтажных перекрытиях, на рабочих подмос­ях и на лесах.

При выполнении каменной кладки производительность труда каменщиков зависит от организации рабочего места, исключающей не относящиеся к процессу движения рабочих, и обеспечивающей минимальные расстояния перемещения кирпича и раствора от места складирования к месту укладки.

Рабочее место должно находиться в зоне действия монтажного крана. Практика подсказала, что общая ширина рабочего места должна быть 2,5…2,6 м, в том числе:

—                рабочая зона — шириной 0,6…0,7 м между стеной и материалами;

—                зона складирования материалов — полоса шириной 1,0…1,6 м для размещения поддонов с кирпичом и ящиков с раствором;

—                транспортная зона при подаче материалов краном — 0,6…0,75 м, может доходить до 1,25 м для передвижения рабочих, занятых доставкой и размещением материалов в пределах рабочей зоны.

Поддоны с кирпичом и ящики для раствора устанавливают длинной стороной перпендикулярно к оси возводимой стены, что сокращает затраты труда при наборе материалов. Число поддонов с кирпичом и ящиков с раствором и чередование их зависит от толщины возводимой стены, наличия проемов на данном участке кладки, сложности архитектурного оформления.

При кладке глухих стен расстояние между ящиками с раствором принимают 3,6 м, между ними устанавливают четыре поддона с кирпичом, шлакобетонными или керамическими блоками или камнями, расстояние между поддонами принимают 0,25…0,4 м. При кладке стен с проемами кирпич размещают против простенков на двух поддонах, а раствор — напротив проемов. Раствор на рабочее место подают в ящиках вместимостью до 0,27 м³, ящики устанавливают обычно напротив проемов, среднее расстояние между ними в пределах 2,0…2,5 м.



Транспортирование кирпича

Кирпич перевозят пакетным способом на поддонах или контейнерным.

Пакетный способ практически исключает ручной труд при транспортировании кирпича с завода до рабочего места каменщика. Основным приспособлением при этом способе является поддон-щит из досок, обшитый с торцов стальными уголками с приваренными крюками. Кирпич после обжига со специальных тележек перегружают на поддоны, которые кранами устанавливают на автомобили. На рабочее место каменщиков кирпич подают с помощью металлических футляров, которые надевают сверху на поддоны и скрепляют с крюками. Кирпич на поддоны лучше укладывать «в елочку», в этом случае получают надежно связанный пакет, для которого не требуются ограждающие конструкции. На один поддон размером 0,52 х 1,03 м укладывают до 200 шт. кирпичей. Поддоны с треугольными опорными брусками по торцам щита используют при укладке кирпича «в елочку», с упорными пластинами по торцам — для транспортирования керамических блоков.

Способы укладки кирпича и камней на поддоны:

а — укладка керамических камней с перекрестной перевязкой на поддон с крючьями; б — укладка кирпича с перекрестной перевязкой на поддон с крючьями; в — укладка кирпича «в елочку» на поддон с крючьями; г — то же, на поддон с опорными брусьями



При контейнерном способе на заводе кирпич укладывают в универсальный контейнер с деревометаллическим поддоном, на котором размещают от 100 до 180 шт. кирпича или полуторных блоков. Футляр контейнера после доставки кирпича к месту работ складывают и возвращают на завод.

При пакетном способе транспортирования по сравнению с контейнерным стоимость сокращается на 10%, а трудоемкость до 20%



Транспортирование раствора

Изготовление раствора производят на заводах или централизованных растворных узлах. На приобъектных растворосмесительных установках приготовление раствора допускается при малой потребности.

Обычно раствор перевозят самосвалами, авторастворовозами и в бункерах-раздатчиках. Доставленный на объект раствор выгружают в устройство для механического перемешивания и подают на рабочее Место в бункерах, бадьях или растворонасосами. Про мышленность выпускает широкую номенклатуру растворрнасосов максимальной производительности до 6 м³/ч. Механизмы применяют при большом объеме кирпичной кладки и быстрых темпах работ.

Растворонасосы позволяют обеспечить подачу раствора по гори­зонтали до 200 м или по вертикали до 40 м, при рабочем давлении в системе до 150 Па. Подачу раствора чаще всего осуществляют при двух стояках, второй стояк используют для обратного возвращения неиспользованного раствора в бункер; в качестве добавки-пластификатора обычно используют глину.

Подачу раствора на рабочее место можно осуществлять с помощью раздаточного бункера, перемещаемого краном. Из бункера на рабочих местах каменщиков заполняют растворные ящики, в которых оптимально подобранный угол между торцевой стенкой и днищем ящика позволяет набирать раствор с наименьшими затратами труда.

Кирпич и камни на поддонах необходимо подавать на рабочее место заблаговременно, желательно накануне, запас материалов должен соответствовать потребности в кирпиче на 2…4 ч работы. Раствор подают на рабочее место перед началом работы и периодически добавляют по мере его расходования; раствора на рабочем месте должно быть на 40…45 мин работы.

При незначительных объемах работ применяют доставку на строительную площадку сухих смесей в бумажных мешках или в бункерах.



Организация труда каменщиков

Выполнение кирпичной кладки обычно организовывают по одному из двух методов — поточно-расчлененному и поточно-кольцевому (конвейерному).

Поточно-расчлененный метод характеризуется тем, что захватку разбивают на делянки, закрепленные за звеньями, причем звенья в зависимости от специфики кладки бывают «двойка», «тройка», «четверка» и «пятерка». Количество делянок и их размеры устанавливают в зависимости от трудоемкости кладки и сменной выработки звена. В расчетах исходят из кладки в течение смены участка стены по всей длине делянки на высоту яруса. Высоту яруса принимают для стен толщиной до 2,5 кирпичей в пределах 1,0…1,2 м, для стен в 3 кирпича-0,8…0,9 м.



Звено «двойка» осуществляет кладку стен с большим количеством проемов при толщине до 1,5 кирпичей. Звено состоит из ведущего каменщика, выполняющего кладку верстовых рядов, и подсобного, раскладывающего материал на стене и производящего забутку. Начинает работу подсобник, который расстилает раствор под наружную версту и раскладывает кирпич на 2…3 м вперед, после этого начинает работать основной каменщик, укладывая наружный верстовой ряд. Дойдя до конца делянки он переходит к кладке внутренней версты, двигаясь в обратном направлении. Дойдя до конца, он переходит на наружную версту следующего ряда, и цикл работ повторяется. При многорядной системе перевязки имеется определенный объем забутки, который выполняет подсобник.



Распределение объема кирпичной кладки в звене



Состав звена		Кладка кирпича, %	Подача кирпича, %	Подача раствора, %
«Двойка»	Каменщик Подсобник	85 15	— 100	— 100
«Тройка»	Каменщик 1-й подсобник 2-й подсобник	75 — 25	— 50 50	— 100 —

Звено «тройка» целесообразно использовать при стенах простой и средней сложности толщиной в два кирпича, с небольшим количеством проемов, но большим количеством забутки. В таком звене ведущий каменщик выкладывает только наружные версты, один подсобник расстилает весь раствор по стене и раскладывает до 50% кирпича, второй осуществляет забутку и также раскладывает на стене до 50% кирпича для основного каменщика.

Звено «четверка» используют при кладке в два кирпича при большом количестве проемов, при кладке с облицовкой, при простой кладке в 2,5 и более кирпичей. Кладку стен ведут двумя звеньями «двойка», при этом ведущие каменщики выполняют кладку наружных и внутренних верстовых рядов, все вспомогательные работы выполняют два подсобных рабочих.

Звено «пятерка» наиболее эффективно при толщине стен в 2,5 и более кирпичей с малым количеством проемов. Звено разбивается на три самостоятельных потока: наружную версту выкладывает первый каменщик с подсобным, на расстоянии 2…2,5 м за ним на внутренней версте работает второй каменщик со своим подсобным, и, отставая на такое же расстояние, еще один подсобный укладывает забутку.



При поточно-кольцевом методе кладку ведут непрерывным потоком, каждое звено последовательно выкладывает один ряд кладки. Этот метод целесообразен при возведении зданий с небольшим количеством поперечных стен и проемов, при стенах, отличающихся простотой конфигурации в плане и не имеющих сложных архитектурных оформлений. Кладку осуществляют звеньями «шестерка» и «девятка», т. е. в зависимости от сложности или толщины кладки три «двойки» или «тройки» последовательно перемещаются по всему периметру здания. Организация их работ такая же, как и была рассмотрена ранее.

Состав звена и размер делянок взаимосвязаны и зависят от толщины стен, количества и размеров проемов, сложности кладки, системы перевязки, принятого способа кладки.

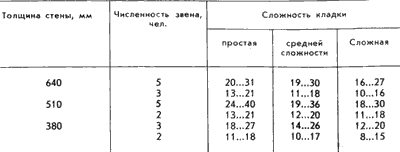

Рекомендуемые размеры делянок



Звено	Делянка, м, при стенах толщиной в:
	1,5 кирпича	2 кирпича	2,5 кирпича	3 кирпича
«Двойка»	17	12	—	—
«Тройка»	25	19	14	—
«Пятерка»	—	40	34	30

В зданиях с кирпичными стенами каменная кладка является одним из ведущих процессов, она должна выполняться в полном взаимодей­ствии и взаимосвязи с другими смежными и вспомогательными про­цессами. Транспортные рабочие должны обеспечивать каменщиков ма­териалами в необходимых количествах. Плотники после возведения кладки на делянке на высоту яруса должны установить на этом участ­ке подмости. После выполнения кладки на высоту этажа в зданиях с несущими кирпичными стенами монтажники приступают к монтажу на этом участке лестниц, перегородок и перекрытий.

Рабочее место каменщика — Каменщик-инфо

Рабочее место каменщика при кладке стен включает участок возводимой стены и часть примыкающей к ней площади, в пределах которой размещают материалы, приспособления, инструмент и передвигается сам каменщик. Рабочее место каменщика состоит из трех зон:

Рабочей — свободной полосы вдоль кладки, на которой работают каменщики;

Зоны материалов — полосы, на которой размещают кирпич, раствор и детали, закладываемые в кладку по мере ее возведения;

Транспортной — в этой зоне работают такелажники, обеспечивающие каменщиков материалами и закладными деталями. Общая ширина рабочего места 2,5… 2,6 м.

При кладке кирпичных стен материал располагают вдоль фронта работ в чередующемся порядке, т. е. кирпич на поддонах, раствор в ящике, затем снова кирпич на поддонах и т. д. Чтобы удобно было подавать раствор на стены, расстояние между соседними ящиками с раствором не должно превышать З…3,5 м, а располагать их необходимо длинной стороной перпендикулярно стене. Расставлять ящики вне зоны материалов и дальше 2 м от места укладки раствора в конструкцию не следует, так как при этом повышается физическая нагрузка на рабочего и увеличивается потеря раствора.

Для кладки простенков поддоны с кирпичом ставят против простенков, а ящики с раствором — против проемов; для столбов — кирпич располагают слева, а раствор — справа.

Запас кирпича или камня на рабочем месте должен соответствовать 2…4-часовой потребности в них. Раствор загружают в ящики непосредственно перед началом работы. Не следует загромождать рабочие места излишним количеством материалов и перегружать подмости и леса.

При кладке стен без облицовки поддоны с кирпичом и раствор в ящиках устанавливают в зоне материалов в один ряд. Если кладку выполняют с одновременной облицовкой керамическими камнями или плитами, то материалы в этом случае устанавливают в два ряда: в первом ряду располагают кирпич, во втором — облицовочный материал.

Производительность труда каменщика в зависимости от высоты кладки:

I — производительность труда

II — высота кладки
