Оси здания: Оси на архитектурных чертежах. Координационные оси здания – Как правильно ставить оси на чертеже здания. Координационные оси. На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений

Содержание

Как правильно ставить оси на чертеже здания. Координационные оси. На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений

Здание, или какое либо сооружение в плане разделяется условными осевыми линиями на ряд сегментов. Данные линии определяющие положение основных несущих конструкций, называются продольными и поперечными координационными осями.

Интервал между координационными осями в плане здания называют шагом, а по преобладающему направлению шаг может быть продольным или поперечным.

Маркировка координационных осей

В том случае если расстояние, между координационными продольными осями, совпадает с пролётом, перекрытием или покрытием, основной несущей конструкции, то этот интервал называют пролетом.

Высота этажа в многоэтажном жилом доме

За высоту этажа Н эт принимается расстояние от уровня пола выбранного этажа до уровня пола вышерасположенного этажа. По тому же принципу определяют и высоту верхнего этажа, при чём толщину перекрытия чердака принимают условно равной толщине междуэтажного перекрытия с. В промышленных одноэтажных строениях высота этажа равна расстоянию от пола до нижней поверхности конструкции покрытия.

С целью определения взаимного расположения частей здания используют сетку координационных осей, определяющую несущие конструкции данного строения.

Координационные оси наносятся штрих пунктирными тонкими линиями и маркируются внутри окружностей диаметром от 6 до 12 мм.

Высота этажа в одноэтажном здании

Маркировка координационных осей производится арабскими цифрами и прописными буквами, за исключением символов: 3 , Й, О, X , Ы, Ъ, Ь.

Высота шрифта обозначающего координационные оси выбирается на один-два номера больше, чем величина чисел на этом же листе.

Цифрами обозначают оси по стороне здания с наибольшим количеством координационных осей.

Направление маркировки осей наносят с лева на право, по горизонтали и снизу вверх, по вертикали.

Маркировка осей располагается, как правило, по левой и нижней сторонам плана здания.

Координационную ось наружной стены располагают на расстоянии, а = 100 мм , соблюдая отступ для установки плит перекрытия.

Координационные оси наружных и внутренних стен

Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6 – 12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример - АА; ББ; ВВ.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (рисунок 10а ) или как показано на рисунках10б ,в .

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана, обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:

Над чертой указывают обозначение предшествующей координационной оси;

Под чертой - дополнительный порядковый номер в пределах участка между смежными координационны

Как начертить разбивочные (координатные) оси плана дома в Автокад

[Плана дома в Автокад] Разбивочные (координатные) оси

Правила нанесения координатных осей здания на чертежи

На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений.

Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, Х, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6-12 мм. Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами. Пример - АА, ББ, ВВ.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх.

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения. При несовпадении координационных осей противоположных сторон плана обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби: над чертой указывают обозначение предшествующей координационной оси; под чертой - дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:

"а" - при числе координационных осей не более 3;

"б" - " " " " более 3;

"в" - при всех буквенных и цифровых координационных осях.

При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2 г. Рисунок 2 5.10 Для обозначения координационных осей блок-секций жилых зданий применяют индекс "с". Пример - 1с, 2с, Ас, Бс На планах жилых зданий, скомпонованных из блок-секций, обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рисунком 3.

Принцип нанесения координатных осей здания на план первого и второго этажа коттеджа

Отключите вес линий в Автокад. Перейдите на слой "Оси". Все необходимые слои для выполнения архитектурно-строительных чертежей в Автокад мы создавали и настраивали в статье "Настройка Автокад".

Вызывите команду "Отрезок", затем нажимите на клавишу Shift, правую кнопку мыши и в контекстном меню индивидуальных объектных привязок Автокад выберите привязку "Середина между точками". Так как разбивочне оси проходят по центру стен плана дома, то точки привязки ставим как на рисунке (по краям стены). Указываем вторую точку отрезка координатной оси плана дома. С помощью ручек Автокад вы можете сжимать и растягивать координатные оси. Таким образом чертим через несущие стены плана дома в Автокад вертикальные и горизонтальные координатные оси (смотрите рисунок).

Далее подрезаем координатные оси плана дома с помощью команды "Обрезать" в Автокад (заранее начертите режущий временный прямоугольник).

Как начертить (проставить) марки разбивочных осей на плане коттеджа Автокад

План первого этажа коттеджа в Автокад мы будем выводить на печать в масштабе 1:100, поэтому радиус окружности марки координатной оси будет 400 мм, на компоновочном листе Автокад будет 8 мм.

Перейдите на слой "Марки". Слой "Марки" в Автокад мы также создавали в статье "Настройка Автокад для выполнения архитектурно-строителных чертежей". Вызовите команду "Круг" в Автокад и начертите марку координатной оси в виде окружности диаметром 800 мм.

Вертикальные разбивочные оси плана первого этажа плана дома в Автокад пронумеруем арабскими цифрами, а горизонтальные оси - буквами.

В классической панели инструментов "Стили" в Автокад или на панели инструментов "Аннотации" вкладки "Главная" ленты инструментов установите текущий стиль текста высотой 5 мм, степенью растяжения 0,7, аннотативный текст. Выберите интструмент создания однострочного текста в Автокад на классической панели инструменто "Текст" или на панели инструментов "Аннотации" кнопка "Однострочный текст" вкладки "Главная" ленты инструментов.

В качестве начальной точки однострочного текста Автокад будет центр окружности. Пропишите прописную букву "А".

Теперь необходимо выровнять букву занчения марки координатной оси в Автокад относительно центра окружности. Для этого выделите букву и откройте окно панель Свойтства. В разделе "Текст" в строке "Выравнивание" выберите значения выравнивания текста "Середина".

Далее раскопируйте марки координатных осей по всем осям и переименуйте их значения (редактирование однострочного текста в Автокад).

Аннотативный статический блок с атрибутом для маркировки координатных осей плана дома (коттеджа) в Автокад

Вы можете создать аннотативный статический блок с атрибутом для маркировки разбивочных осей плана в Автокад. Более подробно смотрите в видеоуроке.

Статья "Статический блок в Автокад".

Статья "Определение атрибута блока".

Статья "Создание блока с атрибутом в Автокад, присвоение атрибута блоку, вставка блока с атрибутом в Автокад"

Видео "План дома в Автокад - Разбивочные (координатные) оси плана дома"

Здания и сооружения их геометрические оси. Назначение осей — Мегаобучалка

Зданием называется созданный в результате строительства наземный замкнутый объем, предназначенный для проживания или выполнения

Здания подразделяются по назначению на следующие:

- жилые,

- общественные,

- производственные (промышленные, сельскохозяйственные). В зависимости от числа этажей здания бывают:

- одноэтажные,

- малоэтажные (до 3 этажей),

- многоэтажные (до 9 этажей),

- повышенной этажности (до 25 этажей),

- высотные.

Здания подразделяют по качественным показателям: огнестойкости,) долговечности и капитальности.

Сооружением называется объемная, плоскостная или линейная строительная конструкция, предназначенная для выполнения производст-1енных процессов различного вида. Подобные объекты обычно называют инженерными сооружениями.

Сооружения могут быть:

- подземными,

- наземными,

- надземными,

- подводными,

- надводными.

Сооружения различают по назначению:

- промышленные,

- гражданские,

- дорожно-транспортные,

- гидротехнические,

- сельскохозяйственные.

По форме и размерам различают сооружения:

- площадные (аэродромы, стадионы), -линейные (дороги, трубопроводы),

- точечные (мачты ЛЭП, башни, трубы).

Инженерные сооружения классифицируют по точности выполнения запроектированных геометрических параметров:

- технической точности (при допустимых отклонениях 10 мм и более),

- повышенной точности (1-10 мм),

- прецизионные или высокоточные (отклонения не более 0,2 – 1 мм).

В процессе разбивочных работ на местности обозначаются и закрепляются отрезки линий, называемые разбивочными осями.

Различают главные «основн6ые и дополнительные оси . (рис. прилагается).

Главные оси – линии, пересекающиеся под прямым углом, относительно которых здание или сооружение расположено симметрично.

Основные габаритные оси определяют внешний контур здания.

Дополнительные оси служат для детальных разбивочных работ.

Перенос проекта выполняется по разбивочному чертежу на котором изображены главные, основные, дополнительные оси и координаты – плановые и высотнын.



Рис. 76. Разбивочный чертеж

3.1.4. Виды плановой геодезической разбивочной основы. Строительная геодезическая сетка.

Первые геодезические работы на строительной площадке – это вынос запроектированного сооружения на местность (в натуру) в плане и по высоте. Для обеспечения этого вида работ, а также контроля строительно-монтажных работ при возведении объектов создается специальная разбивочная основа. Исходным материалом для её построения служат опорные геодезические сети. Геодезическая разбивочная сеть должна отвечать требованиям, предъявляемым к разбивочным работам, исполнительским съемкам, а также наблюдениям за деформациями зданий и сооружений.

Геодезическая разбивочная основа состоит из плановой и высотной.

В зависимости от типа сооружений, размера строительной площадки и требуемой точности, плановые разбивочные сети бывают следующих видов:

- триангуляционная сеть со сторонами треугольников от 0,5 до 2,5 км, применяется в качестве разбивочной при строительстве крупных сооружений; точность определения положения соседних пунктов составляет 1 -2 см;

- трилатерационная сеть со сторонами треугольников 20-50 м, создается при воздении высотных зданий, башен и других пунктов уникальных сооружений;

- строительная сетка со сторонами квадратов или прямоугольников 100, 200 и 400 м, вершины которых закреплены постоянными знаками; точность определения положения смежных пунктов сетки равна 1 – 2 см; создается для выноса в натуру промышленных и гражданских сооружений;

- красная линия застройки – линия, устанавливающая границу застройки в квартале города, закрепленная постоянными знаками.

- системы разного рода засечек.

Строительная сетка. В строительстве очень часто применяют в качестве разбивочной основы строительную сетку, как наиболее удобную для определения планового положения точек в прямоугольной системе координат. Для этого на генеральном плане проектируют сетку квадратов или прямоугольников со сторонами, равными 50, 100 или 200 м. Выбор формы сетки в основном зависит от конфигурации и типа строящегося объекта, характера рельефа и плотности застройки.

Рис. 77. Строительная сетка.

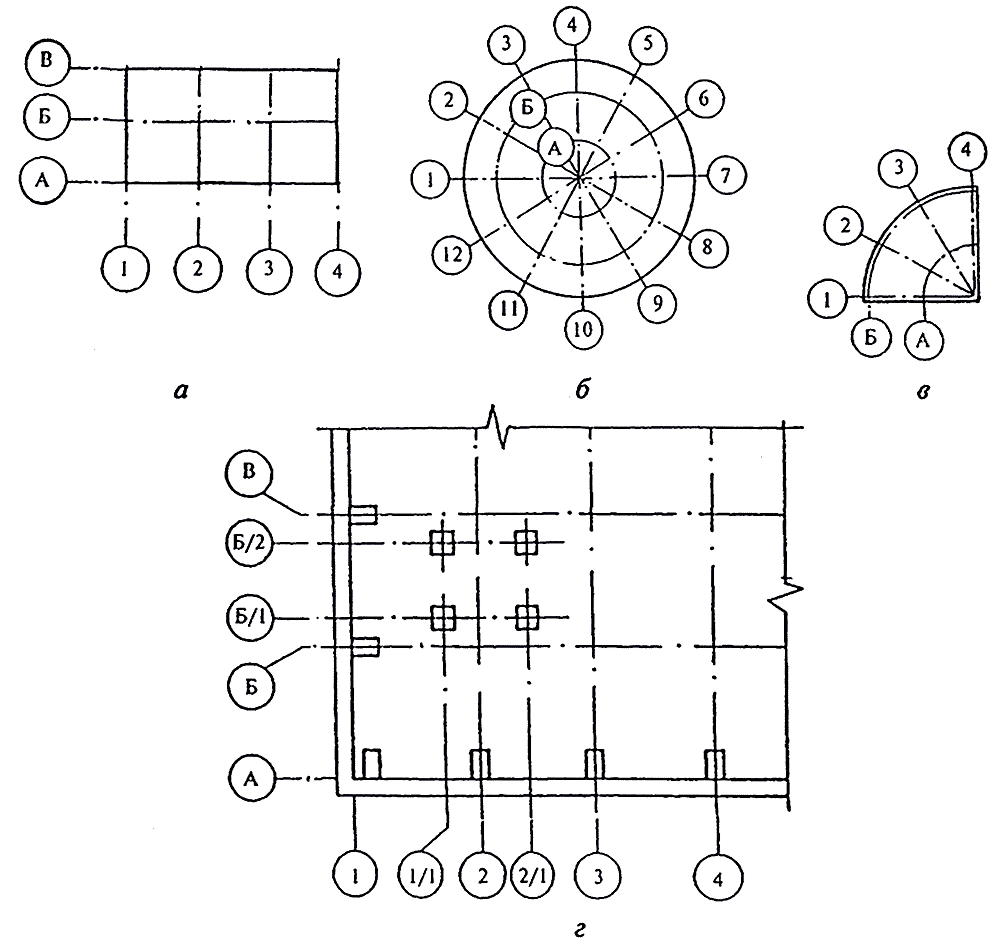

Координационные оси. На изображении каждого здания или сооружения указывают координационные оси и присваивают им самостоятельную систему обозначений [10].

Координационные оси наносят на изображения здания, сооружения тонкими штрих-пунктирными линиями с длинными штрихами, обозначают арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, З, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) в кружках диаметром 6 – 12 мм.

Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.

Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.

Пример - АА; ББ; ВВ.

Последовательность цифровых и буквенных обозначений координационных осей принимают по плану слева направо и снизу вверх (рисунок 10а) или как показано на рисунках10б,в.

Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.

При несовпадении координационных осей противоположных сторон плана, обозначения указанных осей в местах расхождения дополнительно наносят по верхней и/или правой сторонам.

Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси и обозначают их в виде дроби:

- над чертой указывают обозначение предшествующей координационной оси;

- под чертой - дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 10г.

Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.

Рисунок 10 – Обозначения координационных осей

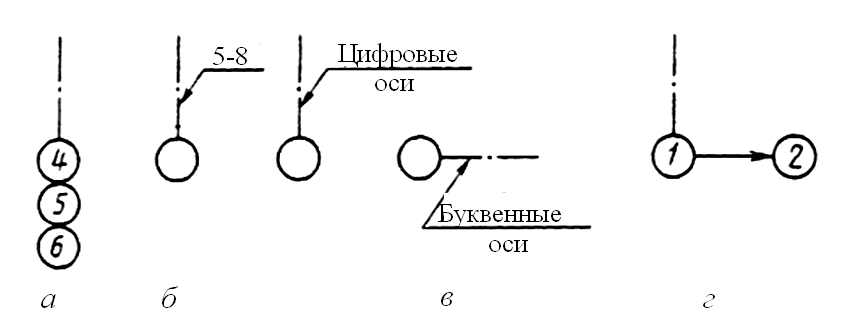

На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком 11:

- «а» - при числе координационных осей не более 3;

- «б» - « « « « более 3;

- «в» - при всех буквенных и цифровых координационных осях.

При необходимости, ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси, указывают в соответствии с рисунком 11г.

Рисунок 11 – Ориентация координационных осей

Для обозначения координационных осей блок-секций жилых зданий применяют индекс «с».

Пример - 1с, 2с, Ас, Бс.

На планах жилых зданий, скомпонованных из блок-секций, обозначения крайних координационных осей блок-секций указывают без индекса в соответствии с рисунком 12.

Рисунок 12 – Обозначение координационных осей

в блок-секциях

      1. Нанесение размеров, уклонов, отметок, надписей. Линейные размеры и предельные отклонения линейных размеров на чертежах указывают в миллиметрах, без обозначения единицы измерения [10].

Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 2 – 4 мм, проводимых с наклоном вправо под углом 45° к размерной линии на 1 – 3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным.

Размеры предпочтительно наносить вне контура изображения, по возможности избегая пересечения выносных и размерных линий. Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии–выноски.

Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура – 10 мм и выбрано в зависимости от размеров и формыизображения, а также насыщенности чертежа.

Размерные числа наносят над размерной линией возможно ближе к ее середине.

Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) обозначают условным знаком в соответствии с рисунком13и указывают в метрах с тремя десятичными знаками, отделенными от целого числа запятой.

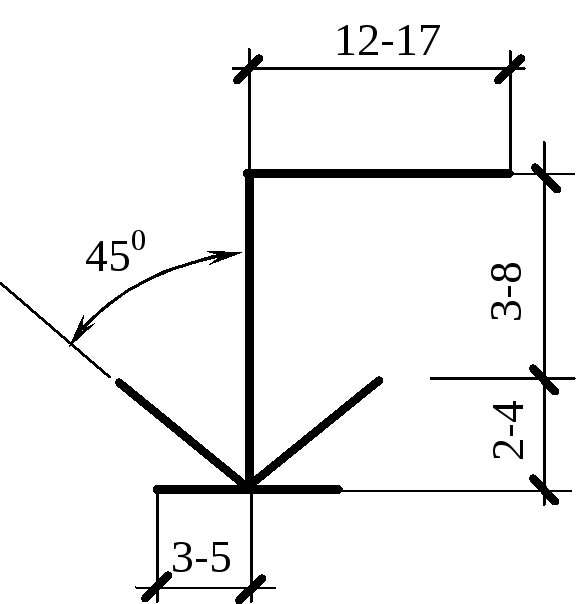

Рисунок 13 – Обозначение отметки уровня

«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; отметки выше нулевой - со знаком «+»; ниже нулевой - со знаком «-».

На видах (фасадах), разрезах и сечениях отметки указывают на выносных линиях или линиях контура в соответствии с рисунком 14, на планах - в прямоугольнике в соответствии с рисунком15.

Рисунок 14 – Указание отметок уровней на разрезах

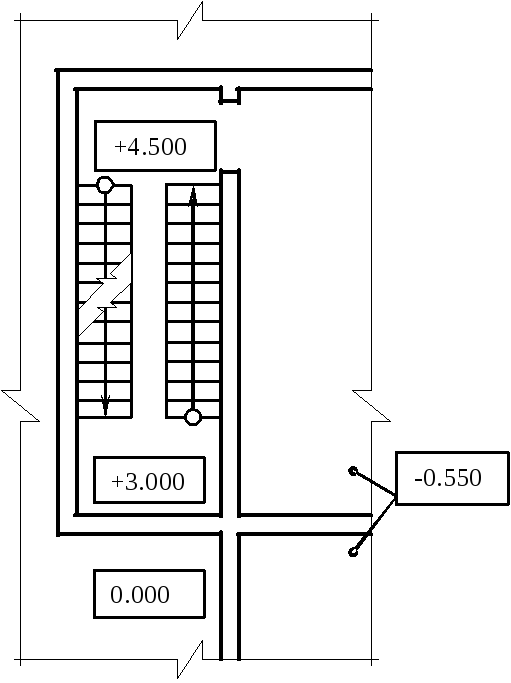

Рисунок 15 – Указание отметок на планах

На планах направление уклона плоскостей указывают стрелкой, над которой, при необходимости, проставляют величину уклона в процентах в соответствии с рисунком 16или в виде отношения высоты и длины (например, 1:7).

Допускается, при необходимости, величину уклона указывать в промилле, в виде десятичной дроби с точностью до третьего знака. На чертежах и схемах перед размерным числом, определяющим величину уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона.

Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

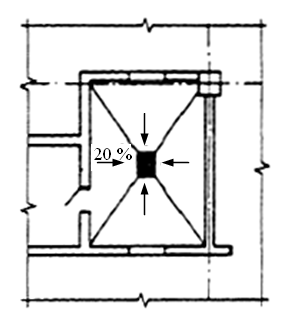

Рисунок 16 – Указание направления и величины уклона плоскости

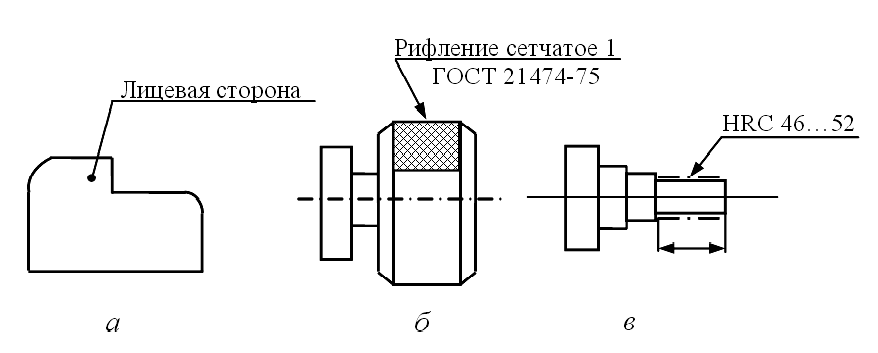

Около изображений на полках линий-выносок наносят только краткие надписи, относящиеся непосредственно к изображению предмета, например, указания о количестве конструктивных элементов (отверстий, канавок и т.п.), если они не внесены в таблицу, а также указания лицевой стороны, направления проката, волокон и т.п.

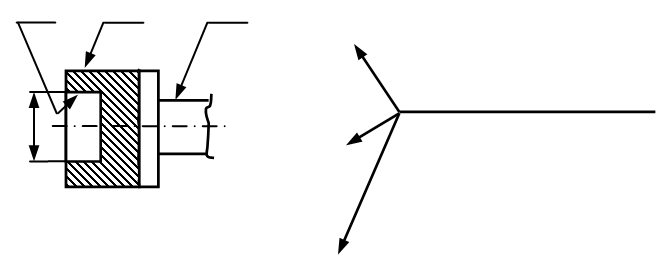

Линию-выноску, пересекающую контур изображения и не отводимую от какой-либо линии, заканчивают точкой (рисунок 17 а).

Линию-выноску, отводимую от линий видимого и невидимого контура, а также от линий, обозначающих поверхности, заканчивают стрелкой (рисунок 17 б,в).

Рисунок 17 – Нанесение линий-выносок

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 18.

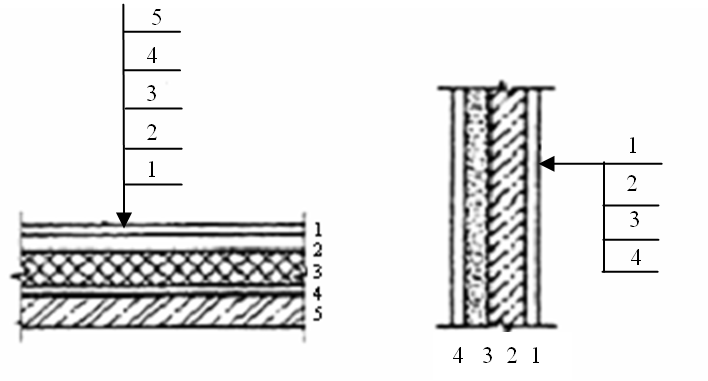

Рисунок 18 – Нанесение надписи к многослойным конструкциям

Номера позиций (марки элементов) наносят на полках линий-выносок, проводимых от изображений составных частей предмета, рядом с изображением без линии-выноски или в пределах контуров изображенных частей предмета в соответствии с рисунком 19.

При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.

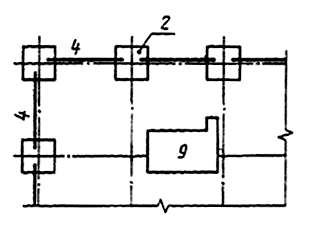

Рисунок 19 – Нанесение позиций элементов предметов

Линии-выноски не должны пересекаться между собой, быть непараллельными линиям штриховки (если линия-выноска проходит по заштрихованному полю) и не пересекать, по возможности, размерные линии и элементы изображения, к которым не относится помещенная на полке надпись.

Допускается выполнять линии-выноски с одним изломом (рисунок 20), а также проводить от одной полки две и более линии-выноски (рисунок 21).

Рисунок 20 – Нанесение линии-выноски для одной детали

Рисунок 21 – Нанесение линии-выноски от одной полки

Надписи, относящиеся непосредственно к изображению могут содержать не более двух строк, располагаемых над полкой линии-выноски и под ней.

Размер шрифта для обозначения координационных осей и позиций (марок) должен быть на один - два номера больше, чем размер шрифта, принятого для размерных чисел на том же чертеже.

Текстовую часть, помещенную на поле чертежа, располагают над основной надписью.

Между текстовой частью и основной надписью не допускается помещать изображения, таблицы и т.п.

На листах формата более А1 допускается размещение текста в две и более колонки. Ширина колонки должна быть не более 185 мм.

Таблицы размещают на свободном месте поля чертежа справа от изображения или ниже его.

Таблицы, помещенные на чертеже, нумеруют в пределах чертежа при наличии ссылок на них в технических требованиях. При этом над таблицей справа ставят слово "Таблица" с порядковым номером (без знака №).

Если на чертеже только одна таблица, то ее не нумеруют и слово "Таблица" не пишут.

При выполнении чертежа на двух и более листах текстовую часть помещают только на первом листе независимо от того, на каких листах находятся изображения, к которым относятся указания, приведенные в текстовой части.

Надписи, относящиеся к отдельным элементам предмета и наносимые на полках линий-выносок, помещают на тех листах чертежа, на которых они являются наиболее необходимыми для удобства чтения чертежа.

Надписи на чертежах не подчеркивают.

Для обозначения на чертеже изображений (видов, разрезов, сечений), поверхностей, размеров и других элементов изделия применяют прописные буквы русского алфавита, за исключением букв Й, О, Х, Ъ, Ы, Ь.

Буквенные обозначения присваивают в алфавитном порядке без повторения и, как правило, без пропусков, независимо от количества листов чертежа. Предпочтительно обозначать сначала изображения.

В случае недостатка букв применяют цифровую индексацию, например: "Вид А"; "Вид А1"; " Вид А2"; "Б-Б"; "Б11"; " Б22". Буквенные обозначения подчеркивают.

Если обозначения наносятся машинным способом, то их разрешается не подчеркивать.

Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертеже, приблизительно в два раза.

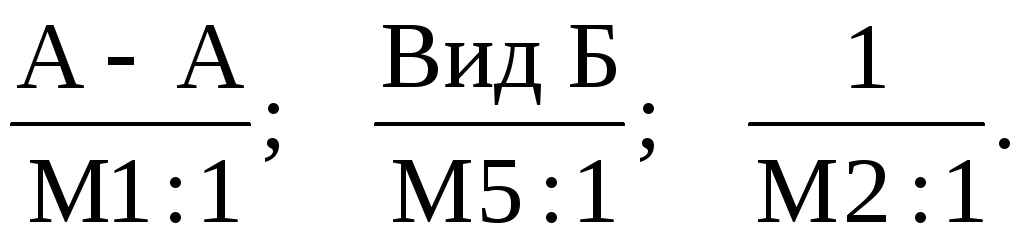

Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают непосредственно под надписью, относящейся к изображению, например:

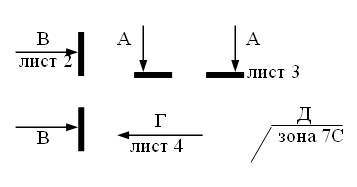

Если на чертеже отыскание дополнительных изображений (сечений, размеров, дополнительных видов, выносных элементов) затруднено вследствие большой насыщенности чертежа или выполнения его на двух и более листах, то дополнительные изображения отмечают с указанием номеров листов или обозначений зон, на которых эти изображения помещены (рисунок 22).

Рисунок 22 – Указание номеров листов дополнительно к изображению

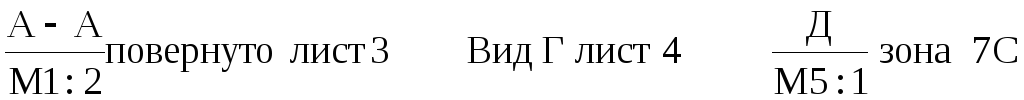

В этих случаях над дополнительными изображениями у их обозначений указывают номера листов или обозначения зон, на которых дополнительные изображения отмечены (рисунок 23).

Рисунок 23 – Выполнение надписей над дополнительными изображениями

Единая модульная система в строительстве

Вернуться на страницу «Здания и сооружения»

Единая модульная система при проектировании зданий

Унификация объемно-планировочных параметров зданий и размеров конструкций осуществляется на основе единой модульной системы. Совокупность правил, которые позволяют увязать размеры сборных конструкций из объемно-планировочных и конструктивных элементов зданий, называют единой модульной системой (ЕМС).

Увязку размеров ведут так, чтобы они были кратны 100 мм. Эту величину принимают за основной модуль (М). Для повышения степени унификации приняты производные модули (ПМ): укрупненные и дробные.

При выборе размеров объемно-планировочных элементов здания и больших сборных конструкций пользуются увеличенными (укрупненными) модулями (6000, 3000, 1500, 1200, 600, 300, 200 мм), которые, соответственно, отражаются 60М, 30М, 15М, 12М, 6М, 3М, 2М.

При небольших размерах (определенные размеров сечений конструкций) применяются дробные модули (50, 20, 10, 5, 2, 1 мм), которые, соответственно, отражаются 1 / 2М, 1 / 5М, 1 / 10М, 1 / 20М, 1 / 50М, 1 / 100М.

Строительные нормы регламентируют взаимное расположение конструктивных элементов здания в пространстве (рис. 1), которое фиксируется системой координационных плоскостей, пересекающихся с размерами между ними, кратными заданным модулям. Основные конструкции здания (стены, перекрытия) совмещают с координационными плоскостями.

Рис. 1. Пространственная система модульных координационных плоскостей: ПМ, П1М, П2М — производные модули, кратные основном модулю

На планах и разрезах зданий вместо координационных плоскостей показывают координационные линии, которые маркируются буквами и цифрами. На чертежах разрезов показывают отметки, то есть уровень (высоту) поверхности относительно пола первого этажа.

Для учета промежутков и швов между уложенными железобетонными конструкциями в ЕМС предусмотрено три вида размеров: номинальный, конструктивный и натурный (рис. 2).

Рис. 2. Размеры конструктивных элементов: Lк — конструктивный размер; Lн — номинальный; 1 — конструктивный элемент; 2 — промежуток номинальный — проектный размер между координационными осями, а также размер конструктивных элементов между их условными гранями (с учетом половины ширины зазоров или шва). Конструктивный — проектный размер сборных конструкций без учета величины промежутков или швов (5, 10, 15, 20 мм).

Натурный — фактический размер изделия, отличается от конструктивного на величину допуска. Проектирование и строительство зданий из сборных конструкций основано на обязательном соблюдении требований единой модульной системы.

Расположение конструктивного элемента относительно координационных осей здания, которые обозначаются на чертежах буквами и цифрами, называют привязкой. В зданиях с несущими стенами (рис. 3) координационные оси наружных стен проходят от внутренней грани стены на расстоянии, равном половине толщины внутренней стены или кратны М и ½М (модульная привязка). Внутреннюю грань самонесущих или навесных стен часто совмещают с координационной осью (нулевая привязка). Координационные оси внутренних стен совпадают с геометрической осью внутренней стены (осевая привязка).

Рис. 3. Привязка стен кирпичного здания к координационным осям: а — толщина внешних стен; b — толщина внутренних стен

В зданиях с колоннами (рис. 4) в средних рядах координационные оси проходят через центр колонн (центральная привязка). Последние колонны размещают по осевой, нулевой или смешанной привязкой внешних колонн продольного и крайнего рядов.

Рис. 4. Привязка колонн здания к координационным осям: а — нулевая; б — смешанная; в — осевая

Правила ЕМС обязательны при проектировании и строительстве зданий, отдельные отклонения от них разрешаются при реконструкции зданий или при экспериментальном строительстве.



Объемно-планировочные параметры здания

Вернуться на страницу «Здания и сооружения»

Объемно-планировочные параметры здания

Поскольку основные размеры строительных конструкций и деталей определяются объемно-планировочными решениями зданий, унификация их основывается на унификации объемно-планировочных параметров зданий.

Основными объемно-планировочными параметрами здания являются: шаг, пролет и высота этажа. Шагом (рис.1) при проектировании плана здания называют расстояние между координационными осями, которое расчленяет здание на планировочные элементы или определяет расположение несущих конструкций здания (стен, колонн, столбов). В зависимости от направления в плане здания, шаг может быть поперечный или продольный.

Рис. 1. Схема расположения координационных осей на плане здания: b — шаг; L — пролет

Координационными осями (рис. 1) называют линии, проведенные на плане здания во взаимно-перпендикулярных направлениях, они определяют местоположение вертикальных несущих конструкций. Координационные оси маркируют (обозначают) в продольном направлении цифрами, а в поперечном — большими буквами русского алфавита.

Пролетом (рис. 1) в плане называют расстояние между координационными осями несущих стен или отдельных опор в направлении, что соответствует длине основной несущей конструкции перекрытия или покрытия. В большинстве случаев шаг меньше, чем  пролет здания.

Высота этажа — это расстояние по вертикали от уровня пола нижележащего этажа до уровня пола вышележащего этажа, а в верхних этажах и одноэтажных зданиях — вверх чердачного перекрытия (рис. 2).

Объемно-планировочные элементы в зданиях с колоннами характеризуются сеткой колонн, то есть расстоянием между колоннами в продольном и поперечном направлениях, а также высотой этажа.

Рис. 2. Разрез здания с укладкой сборных панелей на ригели: Н — высота этажа; 1 — колонна; 2 — ригель; 3 — плита перекрытия

Вынос основных осей зданий и сооружений на строительную площадку. Методы разбивки основных и главных осей

Основные геодезические методы выноса осей зданий и линейных сооружений на строительной площадке. Какие условия разбивки влияют на выбор измерений и получения точных координат.

На строительной площадке вынос в натуру основных осей выполняют разными методами. Геодезисты Компании «Промтерра» собирают информацию об условиях местности, проводят геодезическую съемку, создают разбивочну сеть и определяют требуемые размеры.

Проведенные измерения и тип инженерного сооружения позволяют выбрать оптимальный способ выноса в натуру проектных точек, основных и главных осей здания. Как правило их выносят на сплошную или створную строительную обноску, а также закрепляют постоянными знаками (геодезическими метками). В процессе проведения работ должна строго соблюдаться последовательность этапов разбивки для получения качественного результата.

Способы разбивки основных осей и вынос в натуру

Первым этапом разбивочных работ является нанесение местоположения координат зданий и сооружений на план, который представляет собой отображение строительной площадки. Именно по сведениям этого документа выполняют разбивку основных осей. А затем создают геодезическую разбивочную основу на участке будущего строительства.


В зависимости от положения участка используют разные способы выноса проектных точек и закрепление основных осей на местности. Все методы имеют отличающиеся диапазоны погрешностей и принципы исполнения разбивочных работ перед началом строительства объекта.

Метод полярных координат

Этот способ используют на открытой местности для выноса осей зданий и сооружений в натуру, а также фундаментов и узловых точек, которые находятся в удаленном положении от строительной сетки. После определения опорных координат по формулам рассчитывают расстояния, простые и дирекционные углы. Согласно этому способу, специалисты выделяют три типа погрешностей: при построении проектного угла, при фиксации точки на местности, а также при определении проектного расстояния для котлована под фундамент.

Метод прямоугольных координат

Он востребован при проведении разбивки основных осей на территории с красными линиями где планируется прямоугольный квартальный способ застройки. Насколько качественно будет сделана разбивка, зависит от точности проведения измерительных процедур по работе с построением углов и выноса проектных координат фундаментов и элементов зданий.

Метод прямой угловой засечки

Причина выноса основных осей этим способом состоит в невозможности измерить длины сторон из-за каких-либо препятствий в виде водоемов, оврагов и других пересечений на местности. Суть метода состоит в вычислении третьей точки по координатам двух уже известных по формуле Юнга. Для перепроверки полученных сведений используют обратную формулу, в которой берут в учет данные полученной точки и одну фактическую. Согласно расчету, еще одна фактическая точка должна получиться с исходным значением.

Метод линейной засечки

Геодезисты используют линейные засечки при выносе в натуру осей зданий в условиях ровной строительной площадки, если от пункта геодезической сети до разбиваемой точки длина не более одной измерительной ленты. Схема использования аналогична методу прямой угловой засечки. Важно соблюдать максимально допустимые значения погрешности в пределах от 1 до 2 см.

Метод створной засечки

Этот способ разбивки основных осей считается самым детальным. Он актуален при выносе в натуру и закрепление основных осей зданий, элементов монтажных конструкций и технологического оборудования. Наиболее оптимальный результат получается при условии пересечения створов под прямым углом. С этой целью специалисты используют высокоточные нивелиры. Только в этом случае можно гарантировать соблюдение точности измерений при выносе главных осей зданий, инженерных сооружений и линейных объектов. В этом методе погрешности возможны относительно центрирования оборудования, визирования и положения исходных точек.


About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
