Особенности монтажа металлоконструкций: что нужно знать об этом?

что нужно знать об этом?

Под монтажом металлических конструкций подразумевают тяжелый производственный процесс, который включает в себя работы по сборке и установке оборудования, конкретных конструкций или целостного сооружения (оно может быть изготовлено как целиком, так и по частям).

Монтаж
Металлическими могут быть покрытие одноэтажного промышленного здания, каркасы зданий промышленного назначения тяжелого типа, каркасы гражданских высоток, газгольдеры, трубы, технологические конструкции различного типа, а также высокие опоры. Если ассортимент металлических покрытий, таких как мембраны, напряженные стальные фермы, железобетонные покрытия будет дополняться новыми элементами, то прогресс очевиден – мир ждет расширение области применения металлических конструкций.

Правильная организация монтажных работ гарантирует высокое их качество, в процессе занятия используются специальные мобильные грузоподъемные механизмы, кроме того, монтируемые элементы укрупняются в крупные блоки.

Чтобы здание на основе металлического каркаса (может быть ангаром из металлоконструкций или модульным зданием) соответствовало самым высоким стандартам качества и безопасности, следует заказывать изготовление металлических конструкций у профессиональных мастеров, что имеют соответствующую квалификацию и большой стаж работы (в таких вопросах ни в коем случае нельзя быть наивным, чтобы не попасть «на крючок» строителей-разгильдяев).

Что включают в себя подготовительные работы по монтажу металлоконструкций?

С целью организации безопасных монтажных работ без риска быть травмированным к месту монтажа проводят электроснабжение, необходимое для бесперебойной работы сварочных аппаратов и монтажного крана, кроме того, осуществляют установку путей под краны, недалеко от монтажной площадки возводят помещения бытового назначения, передвижные инструментальные склады.

Строительство
Во время монтажа технологических металлических конструкций выполняют операции на большой высоте от земли, рабочего настила или любого другого перекрытия.
Если работник ведет монтажные работы с конструкций на высоте более 5 метров от земли, то такие работы именуются верхолазными, на высоте организуют подмости (перила должны быть высотой 1000 мм), люльки, возможно устройство временных площадок.

Подмости, соответствующие всем необходимым конструктивным требованиям, закрепляют в то место, где стропильные и подстропильные фермы, подкрановые балки и прочие детали примыкают к колоннам, крепление подмостей (могут быть с деревянным либо металлическим настилом) осуществляют непосредственно перед установкой колонны, снимают их с применением монтажного крана.

Эффективность монтажа конкретных конструкций (галереи, эстакады, резервуаров) с экономической точки зрения во многом зависит от правильности выбора монтажных механизмов – шевр, порталов, монтажных мачт, разнообразных подъемников и кранов (при их выборе учитывают объем и вес конструкций, которые предполагается монтировать).

Следующий шаг – строповка, которая представлена мероприятием по подъему металлических конструкций и установке их в проектное положение, далее производится крепление поднимаемых деталей к крючку грузоподъемного механизма, все работы производит специально выбранный человек – стропальщик.

Наземную часть металлической конструкции возводят только после приемки фундамента, точность установки конкретных конструкций наземной части обусловлена степенью правильности устройства фундамента, далее рабочие осуществляют подливку.

В некоторых случаях на фундаменте вне поверхности опоры металлической колонны красуются направляющие из швеллеров (на них и заливают бетон, сглаживая его при помощи рейки), при этом верхнюю поверхность выверяют нивелиром, во время устройства фундамента также в жесткие кондукторы заделывают анкерные болты.

Самая опасная операция – это подъем металлоконструкций при помощи грузоподъемного крана, бригадир должен управлять процессом – подавать команды.

Обратите внимание! Во избежание травм и непредвиденных ситуаций рабочие монтажники ни в коем случае не должны мельтешить под поднимаемым грузом.

Монтаж металлических конструкций требует соответствия схеме СНИП, в отличие от железобетонных конструкций, строительные конструкции имеют следующие особенности, которые могут пригодиться в монтаже:

  1. Меньшую массу.
  2. Подверженность деформации у строительных металлических конструкций существенно ниже, чем у железобетонных изделий.

Если речь заходит об организации правильных работ на высоте, то здесь принято говорит об использовании специальных навесных, подвесных и катучих лестниц, снабженным площадками и специальными ограждениями, если работы выполняются на высоте до 26 метров, то временные подмости заменяют на альтернативный вариант – автомобильные телескопические вышки.

особенности монтажа, преимущества и характеристики

Металлоконструкции сегодня пользуются высоким спросом среди строительных компаний, которые занимаются строительством быстровозводимых зданий и сооружений. Они характеризуются быстрой установкой, несложными строительно-монтажными работами, отличным качеством и по сравнению с капитальной стройкой монтаж не занимает много времени.

Особенности установки металлоконструкций.


МонтажМонтаж металлоконструкций имеет свои особенности, это трудоемкий, но быстрый процесс, который должен выполняется профессиональными рабочими. Обязательным требованием работ является обеспечение безопасности и оснащения стройплощадки всей необходимой спецтехникой и промышленным оборудованием.

В отличие от капитального строительства не требуется обустройства монолитного фундамента, а благодаря легкости металлоконструкций достаточно построить ленточное основание или свайные опоры. Быстрый процесс сборки конструкции обусловлен точностью и прочностью всех элементов, которые многократно проверяются и тестируются непосредственно производителем.

После проверки они поставляются на участок, где выполняется их быстрая сборка, используя анкерные болты. В зависимости от особенностей и габаритных размеров металлоконструкций может потребоваться различная спецтехника, а именно крановые установки, подъемники, бульдозеры и экскаваторы.

Преимущества современных металлоконструкций.

К главным преимуществам современных металлоконструкций относится:
  • незначительный вес по сравнению с железобетонными изделиями;
  • длительный эксплуатационный срок благодаря наличию защитного антикоррозийного покрытия;
  • высокая прочность и надежность;
  • устойчивость к механическим повреждениям, способность выдерживать значительные эксплуатационные нагрузки;
  • оптимальное соотношение качественных характеристик и приемлемой стоимости;
  • экономия рабочего времени рабочих за счет быстрого процесса сборки и установки;
  • удобная транспортировка на строительную площадку.

Для повышения прочности и устойчивости металлоконструкции при помощи сварки можно просто и быстро приварить дополнительные элементы и детали.

Технология и этапы выполнения монтажных работ.

[service_16]Из легких металлоконструкций в промышленном строительстве возводят складские помещения, производственные объекты и цеха, торгово-развлекательные комплексы и магазины, ангары и загородные жилые дома. Быстровозводимое строительство по технологии ЛСТК заключается в применении качественной профильной трубы и тонкого оцинкованного листового проката в сочетании с креплениями (анкерными болтами).

Установка металлоконструкций состоит из нескольких этапов: создание фундамента, возведение каркаса, его обшивка и отделка, проводка инженерных сетей и телекоммуникаций, сдача готового объекта в эксплуатацию. На первоначальном этапе разрабатывается проект и эскиз планируемого объекта, выполняется анализ грунта специалистами компаний, а на основании исследований и расчетов определяется необходимость в обустройстве фундамента.

В некоторых случаях отсутствует необходимость в строительстве основания при условии удовлетворения грунта техническим характеристикам и установленным нормам. На следующем этапе приступают к возведению металлического каркаса, причем строительные работы можно проводить в любое время года и при любых погодных условиях, так как нет «мокрых» процессов.

После монтажа каркаса его обшивают сендвич-панелями, а в зависимости от типа объекта дополнительно утепляют. Особенностью технологии ЛСТК является отсутствие необходимости выполнения тщательных внутренних отделочных работ благодаря ровным поверхностям.

Основные типы металлоконструкций.

Металлические конструкции классифицируются по разным признакам, по способу целевого применения они бывают стационарными, сборными и сборно-разборными. Учитывая тип производственного процесса, конструкции из металла бывают сварные, клепаные, штампованные, литые и комбинированные.

С учетом назначения металлоконструкции используются в промышленности, строительстве, сельском хозяйстве и других отраслях за счет универсальности, практичности, надежности и прочности. Это разнообразные строительные, дорожные, вспомогательные, ограждающие, нестандартные и емкостные изделия.

Конструкции из металла отличаются высоким качеством, доступной стоимостью, быстрым монтажом, простым техобслуживанием и ремонтопригодностью, малым удельным весом, пожарной безопасностью и сейсмической устойчивостью, поэтому все чаще используются в современном строительстве и промышленности.


что нужно знать об этом?

Монтаж металлоконструкций включает в себя тяжелый производственный процесс, который включает сборку и установку оборудования, конкретных конструкций или цельной конструкции (это может быть реализовано как полностью, так и по частям).

Металл может быть одноэтажным промышленным зданием, высокопроизводительным промышленным зданием, высотными строительными лесами, бензобаками, трубами, технологическими сооружениями различного типа и высокими колоннами. Поскольку ассортимент металлических покрытий, таких как мембраны, натяжные стальные балки и железобетонные покрытия, дополняется новыми элементами, прогресс очевиден — мир ждет расширения области применения металлических конструкций.

Правильная организация монтажных работ гарантирует их высокое качество; в процессе урока используются специальные мобильные подъемные механизмы, и, кроме того, навесные элементы увеличиваются в большие блоки. Чтобы гарантировать, что металлическое каркасное здание (возможно, металлический ангар или модульное здание) соответствует самым высоким стандартам качества и безопасности, вы должны заказать изготовление металлических конструкций у профессионалов, которые имеют соответствующую и обширную квалификацию. опыт работы (в таких вопросах нельзя быть наивным, чтобы не «привязать» к строителям-неряхам).

Что включает в себя подготовительные работы по монтажу металлоконструкций?

Для организации безопасных монтажных работ без риска травмирования места установки необходимо подавать питание, необходимое для бесперебойной работы сварочного оборудования и монтажного крана, в дополнение к гусеницам для кранов;

При монтаже технологических металлических конструкций выполняйте работы на больших высотах от земли, рабочей поверхности или любых других перекрытий. Если рабочий выполняет монтажные работы из конструкций на высоте более 5 метров от земли, эти работы называются шпилями, строительные леса организуются на высоте (перила должны быть высотой 1000 мм), люльки и устройство могут быть временными сайтами.

Леса, которые отвечают всем необходимым требованиям к конструкции, крепятся к месту, где стропильные и подпорочные фермы, крановые балки и другие детали примыкают к колоннам, сборка лесов (может быть с деревянным или металлическим полом) выполняется непосредственно перед После установки колонки снимите их с помощью крана.

С экономической точки зрения эффективность монтажа конкретных конструкций (галерей, стоек, резервуаров) зависит от правильности выбора механизмов установки — шевров, порталов, монтажных мачт, различных подъемников и кранов (их выбор учитывает объем и вес конструкций, которые должны быть установлены).

Следующим этапом является жгут, который представляет собой случай подъема металлических конструкций и установки в проектном положении, затем поднятые части крепятся на крюке подъемного механизма, все работы выполняются специально человеком выбран.

Заземленная часть металлоконструкции возводится только после приемки фундамента, точность монтажа конкретных конструкций грунтовой части обусловлена ​​степенью точности устройства фундамента, после чего рабочие понимают залез.

В некоторых случаях на фундаменте снаружи опоры металлической колонны направляют шток канала (бетон отливается на него и сглаживается с помощью рельса), в то время как верх выровнен по плоскости и анкерные болты также встроены в жесткие проводники.

Самая опасная операция — это подъем стальных конструкций с помощью крана, ответственное лицо должно управлять процессом — давать команды.

Монтаж стальных конструкций требует соблюдения схемы СНиП, в отличие от железобетонных конструкций, строительные конструкции имеют следующие характеристики, которые могут быть полезны при монтаже:
Меньше вес
Восприимчивость к деформации при возведении металлоконструкций значительно ниже, чем у железобетонных изделий.

Когда речь идет об организации надлежащей работы на высоте, здесь принято говорить об использовании специальных навесных, подвесных и накатных грузов, оборудованных платформами и специальными заборами. Если работы выполняются на высоте 26 метров, временные строительные леса заменяются альтернативным вариантом: телескопические вышки для автомобилей.

Особенности установки металлоконструкций и их классификация |

Главная » Статьи » Особенности установки металлоконструкций и их классификация

Создание домов и сооружений на базе металлоконструкций набирает все большую популярность ввиду исключительной экономичности и эффективности. Проектирование и строительные работы проходят в максимально сжатые сроки, при этом не ухудшая качество сооружения.
Работы по сборке и установке элементов сооружений из металла, готовых конструкций или отдельных металлических деталей в единое целое называется монтажом металлоконструкций.

Металлоконструкции в зависимости от метода возведения делятся на три типа:

  1. Сборные, которые легко поддаются транспортировке и разбору в случае необходимости.
  2. Стационарные: поставляются в готовом виде, использование которых постоянно.
  3. Трансформируемые: также возможна перевозка, разбор и использование отдельных частей конструкции.

По сферам использования металлоконструкции могут являться вспомогательными деталями сооружения, а также различают ограждающие, дорожные, нестандартные, элементы связи из металла, малые металлоконструкции и другие.
Металлоконструкции различают также и по способу изготовления: это могут быть точечные, кованые, клепаные, сварные, комбинированные и прочее.
Порядок работ при установке металлоконструкций предусматривает такие основные пункты:

  • Подъем сооружений из металла и их элементов, установка и закрепление.
  • Прием и подготовительные работы по фундаментам.
  • Сборка укрупнительная и проверка устойчивости деталей строения.
  • Сверка действующих размеров.

Особенности некоторых этапов монтажа металлоконструкций

Установка сооружений из металла начинается с обозначения места расположения колонн, что на фундаментах, затем следуют подготовительные работы для установки колонн.

Перед самым началом монтажа происходит подготовка к работе, которая заключается в принятии необходимых мер безопасности, так как предусматртвается выполнение высотных работ.
Выстраиваются различные вспомогательные устройства: подмости, люльки и площадки. Этот этап монтажа металлоконструкций очень важен ввиду того, что большинство работ по их установке выполняются при помощи сварки или болтовыми соединениями, где требуется абсолютная устойчивость.
За счет выполнения высотных работ себестоимость работ несколько увеличивается.
Установка металлоконструкций осуществляется при помощи кранов-грузоподъемников, монтажных порталов, мачт и шевров, а также различного рода грузоподъемной техники в зпвисимости от тоннажа и объемов элементов металлоконструкций, учитывается также и высота подъема. Экономическая эффективность работ напрямую зависит от правильного подбора специальной техники.
При выполнении монтажных работ особое внимание уделяется безопасности работников, и перед каждым подъемом металлической детали обязательно проверяются такие моменты:

  • Крепление строп в соответствии с инструкцией
  • Учитывают грузоподъемность стропа по отношению к грузу.
  • Обеспечение максимально свободного пространства вблизи строящихся объектов(не загораживать проезд)
  • Полное отсутствие посторонних лиц возле поднимаемых частей металлоконструкции.


Особенности и процессы изготовление и монтаж металлоконструкций

Технологические процессы изготовления металлоконструкций требуют создания замкнутого механического цикла, при котором из металлов разнообразных профилей и габаритов производятся готовые стальные элементы. Данные изделия можно применять в разных направлениях строительства, промышленности, энергетики.

Перед непосредственным изготовлением металлических конструкций с клиентом согласовывается проект деталей, на базе которого специалисты учитывают все конструктивные особенности стального материала и строящегося сооружения. После согласования разработок с надзорными государственными органами можно приступать к изготовлению необходимых для будущего монтажа элементов.

Металлические конструкции применяются чаще всего в каркасах объектов как несущие элементы. Зачастую при производстве современных изделий используется прокатная низколегированная и углеродистая сталь. Особенности изготовления металлоконструкций в промышленных либо заводских условиях состоят в том, что готовые изделия могут соединяться разными методами.

Разъемные соединения крепятся при помощи саморезов либо болтов, неразъемные – с использованием заклепок, которыми соединяют тонкие листовые конструкции. Применение клепочной технологии требует от специалистов высокого квалификационного уровня подготовки. При использовании болтов их необходимо в обязательном порядке покрыть специализированным защитным составом.

Одним из наиболее надежных способов соединения является сварка. Данные работы бывают разной степени сложности. Первоначально материал обрабатывается пескоструйной машиной, благодаря которой он впоследствии не ржавеет.

Сварку требуется доверять исключительно рабочим, которые обладают немалым опытом работы. После завершения данного процесса специалисты по контролю качества должны обязательно проверить прочность всех имеющихся сварных швов. На завершающей стадии стальные элементы окрашиваются для защиты от появления ржавчины.

Технологические процессы изготовления металлоконструкций включают в себя:

  1. Подготовку металлического проката;
  2. Выполнение разметки;
  3. Механическую обработку элементов стальной конструкции;
  4. Сборку изделий;
  5. Проведение сварочных работ;
  6. Отделку;
  7. Грунтовку элементов густотертой краской;
  8. Покраску готовых металлических изделий;
  9. Отгрузка стальных деталей на установку.

Перед осуществлением работ материал очищается от различных загрязнений и сортируется по типам профилей. Гибка стали производится в точном соответствии с радиусом закруглений. После выполнения резки металла необходимо обязательно обработать кромки и удалить заусенцы.

Отклонения от номинальных габаритов изделий разных видов не могут превышать значений, которые указаны в строительных нормативных документах. Благодаря соблюдению всех особенностей изготовления металлоконструкций можно достичь отличных показателей производительности труда, высокой степени качества и быстрых сроков строительства объекта.

Особенности монтажа металлоконструкций

В технологических процессах монтажа металлоконструкций предусмотрена их сборка на проектных отметках из законченных конструктивных элементов. Непосредственная установка конструкции осуществляется только после подготовки основания и всех требуемых точек-опор. Перед монтажом данных изделий их раскладывают вблизи запланированного места строительства. Для подъема и укладки элементов применяются специализированные передвижные и прислонные башенные краны.

Рассмотрим особенности монтажа металлоконструкций:

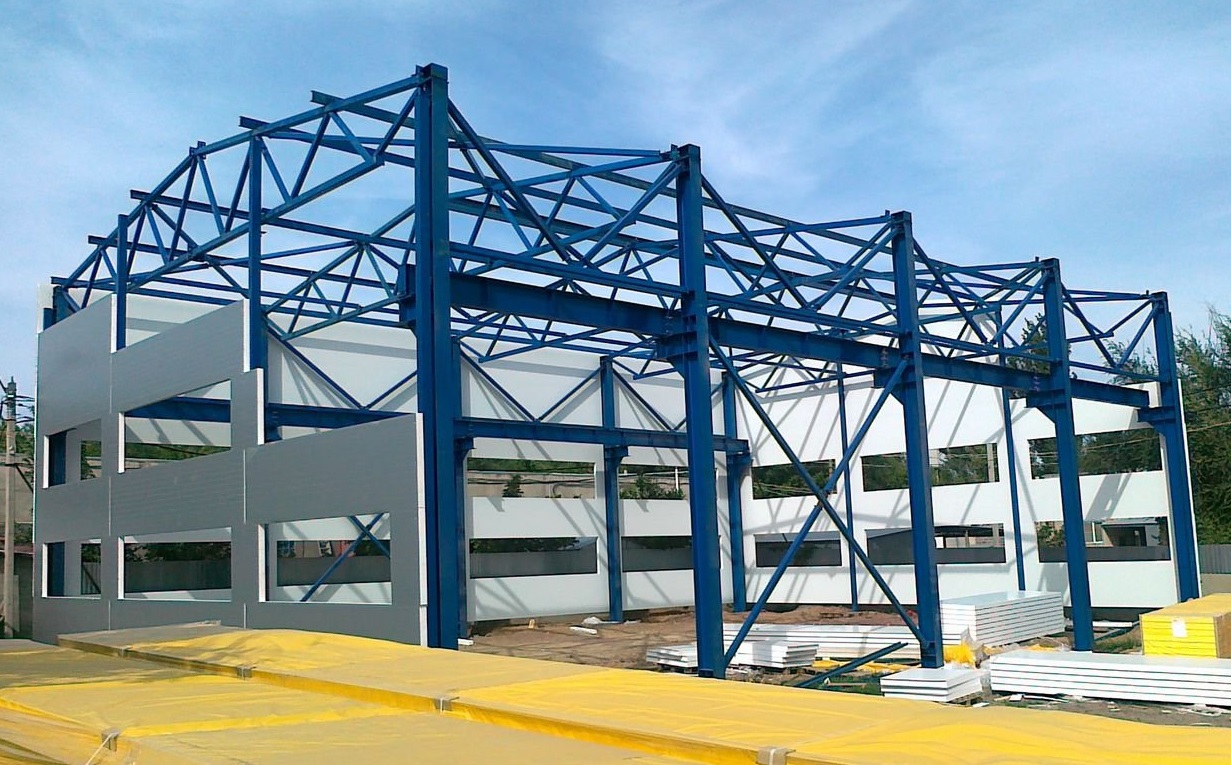

  • Установка колонн. Данные элементы крепят к основанию при помощи анкерных болтов. При необходимости использования дополнительных стальных подкладок их обязательно приваривают. В верхней части колонны также скрепляются с помощью болтов либо сварки, потому как данному соединению нужно выдерживать высокую степень нагрузок. После установки колонны и проверки вертикального положения проводят сварку опорной пяты к закладному элементу основания.
  • Установка подкрановых балок. Для подъема и удержания этого элемента применяются две оттяжки. Рабочие удерживают балку от соприкосновения со смонтированными ранее изделиями и придают ей требуемое положение. Временное крепление данного элемента выполняется при помощи анкерных болтов.
  • Монтаж ферм. Первый элемент разворачивается оттяжками и опускается на колонны. Детали сначала крепятся с помощью болтов без сильной натяжки и после выверки закрепляются окончательно. Следующий элемент устанавливается аналогично. Между собой фермы соединяются с помощью прогонов, распорок и связей.
  • Установка настила. Для монтажа применяют листы из нержавейки, покрытые составом для защиты от коррозии. Перед устройством их соединяют в карты для облегчения установки. Листы соединяются заклепками и собираются на горизонтальных стендах. Укладка настила осуществляется на прогоны, которые размещены на фермах. Листы крепятся при помощи специального гайковерта.

Информация взята с сайта: sksinmar.ru

Монтаж металлоконструкций, его особенности | Установка ферм и колонн

Тип контейнераМорскиеРефрижераторныеСостояние контейнераБ/УНовыйВместимость20 футов40 футов45 футовПодобрать

15сентября 2016

Сооружение быстровозводимых зданий из металлоконструкций – способ оптимизации расходов, сокращения строительного периода, создания комфортного и надежного помещения. Технология монтажа определяется видом металлоконструкций, которые бывают стационарными, сборными, трансформируемыми.



Подготовительные этапы к монтажным работам: проектирование и производство заготовок

В соответствии со СНиП III-18-75, на металлоконструкции разрабатывают рабочие чертежи КМ, по которым изготавливают деталировку (КМД). В процессе проектирования учитывают особенности металлопроката, технологии заводского изготовления металлоконструкций, их транспортировки и монтажа.

После окончания проектирования производят обработку металлопроката с использованием новейшего оборудования и технологий.

  • Проверка качества исходной продукции, которая включает изучение сопроводительных документов, маркировок, проверку геометрических параметров, состояния поверхности, химического состава стали, физических и механических характеристик.
  • Придание полуфабрикатам требуемых размеров и формы с помощью резки, рубки, гибки, зачистки. Для этих целей используются гильотинные ножницы, ленточнопильные и листогибочные станки, газовая, плазменная или лазерная резка и др.
  • Сборка заготовок в модули с помощью сварки для создания неразъемных стыков и швов. Болты или заклепки (в случае больших нагрузок) обеспечивают разъемные соединения.
  • Защита от коррозии с помощью лакокрасочных покрытий, порошкового окрашивания с последующей полимеризацией или цинкования – гальванического, диффузионного, горячего. При планируемой высокой пожароопасности объекта – нанесение огнезащитных покрытий.

При производстве и монтаже крупногабаритных металлоконструкций необходимо найти оптимальное соотношение между уровнем заводской готовности и удобством транспортировки и установки. Это связано с тем, что для подъема и укладки на место крупных заготовок требуется четко скоординированная работа нескольких кранов, что представляет собой сложную задачу.

Особенности монтажа различных видов строительных конструкций

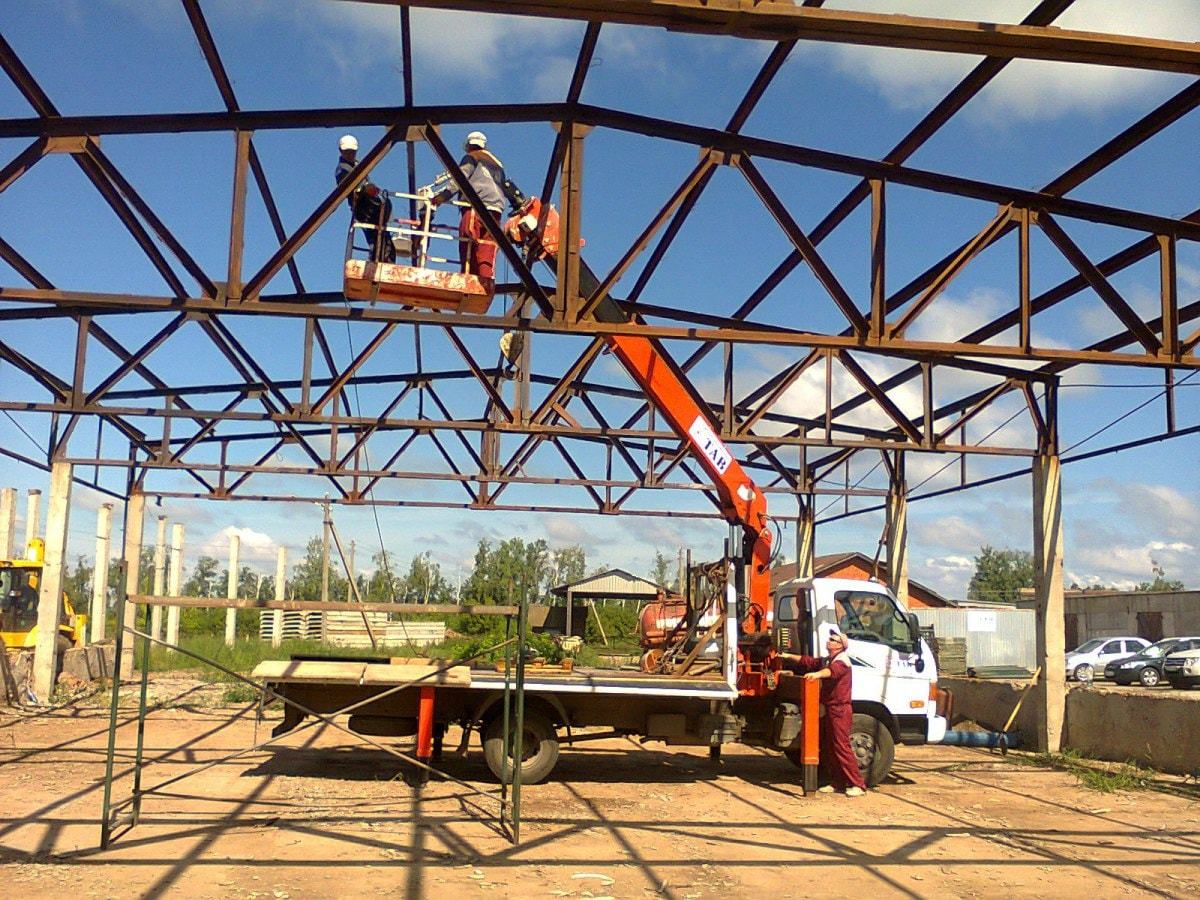

Установка ферм

Сложность процесса заключается в гибкости этих элементов, которые при необходимости укрепляют монтажными стержнями. Укладывают фермы после полной фиксации колонн с устройством всех предусмотренных документацией пространственных связей.

После закрепления первой фермы следующую к ней фиксируют с помощью пространственных связей. Поверх смонтированных и раскрепленных ферменных конструкций устанавливается оговоренное в проекте покрытие.

Монтаж колонн

Сложность установки металлических колонн, прикрепляемых к фундаменту анкерными болтами, зависит от точности геометрических параметров основания. При отклонении колонн от вертикали на величину, превышающую проектную, на опорной части подкладывают стальные пластины.

Перед монтажом металлоконструкции раскладывают около запланированных мест установки. Работы проводят с помощью кранов, которые должны подвесить колонны строго вертикально: симметричные – за верхнюю точку, несимметричные – с использованием траверс. Для защиты резьбы анкерных болтов от среза применяют защитные колпачки. После закрепления колонны на анкерах и окончательной выверки ее вертикальности осуществляют приварку опорной пяты к закладному элементу фундамента.

Ангары и другие объекты из металлоконструкций – экономичные, быстровозводимые, надежные сооружения, которые можно использовать в коммерческих, производственных, бытовых и других целях.

<< Классификация морских контейнеровБлок-контейнеры Containex: характеристики, особенности, преимущества >>

Особенности монтажа металлоконструкций — презентация онлайн

1. Международная Образовательная Корпорация Дисциплина “Изготовление и монтаж металлических конструкций»

Международная Образовательная Корпорация
Дисциплина “Изготовление и монтаж металлических конструкций»
Особенности монтаж металлоконструкций
Лектор
Ассистент профессора
Брянцев Александр Александрович,
Факультет Общего Строительства
2018

2.

Содержание 1.
2.
3.
4.
5.
6.
7.
8.
9.
Введение
Особенности монтажа МК в зимнее время
Монтаж металлических конструкции
Организация работ по монтажу
Подготовительные работы по монтажу
Подготовка фундаментов
Подъем, установка и проверка металлоконструкций
Глоссарий
Список литератур

3. Введение

Строительные работы ведутся круглый год. Несмотря на
приход зимы, возведений конструкций из металлоконструкций
также продолжает иметь место. Естественно многие сомневаются в
надежности и правильности подобного подхода, так как именно в
зимний период возрастает риск деформации металлоконструкции с
наступлением теплого времени года.
И все же профессионалы утверждают, что деформация
возможна только в том случае, если во время сооружения
фундамента объекта в зимний период, нарушаются существующие
нормы
постройки.
Квалифицированные
специалисты
по
обыкновению работают c металлоконструкциями при температуре
до не ниже -5°С. Низкие температуры требуют иных условий
работы, в том числе использования других технологий и методик.

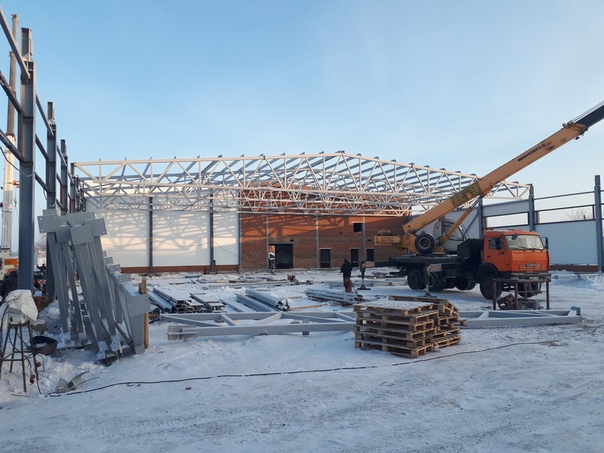

4. Особенности монтажа МК в зимнее время

Производство
работ
по
монтажу
металлоконструкций
в
зимних
условиях
затруднено, если температура ниже -25°С, так
как замерзает гидравлика на строительной
технике и существенно повышается ее износ,
замерзает кислород и пропан в баллонах, а люди
поработав 30 минут на улице, вынуждены
отогреваться ровно столько же времени в
бытовом помещении. Еще одной специфической
особенностью монтажа металлоконструкций
является наложение ограничений на ведение
сварочных работ — сварку нельзя производить
при температуре ниже — 30°С. Не допускаются
монтажные работы при гололедице, сильном
снегопаде.
В зимнее время технология
монтажа металлических конструкций
не изменяется, и применяются те же
самые методы и приемы как при
положительных
температурах
наружного
воздуха.
Добавляются
только специфические операции как:
перед монтажом металлоконструкций
при необходимости нужно удалить
наледь скребками и щетками, а также
прогреть обледеневшие места до
полного исчезновения следов наледи.
Для
прогревания
используются
газовые горелки. Для работы при
отрицательных
температурах
монтажники
используют
нескользящую обувь, они обязательно
очищают
инвентарные
подмости,
стремянки и площадки от снега и льда.

6. Монтаж металлических конструкции

Монтажом называется производственный процесс, связанный со сборкой
и установкой оборудования, отдельных конструкций или всего сооружения,
заранее изготовленного целиком или по частям. От правильной организации
монтажных работ зависят сроки монтажа и его качество.
Металлические конструкции необходимо монтировать в соответствии с
чертежами КМД (конструкции, металлические, деталировка), разработанными
по рабочим чертежам КМ (конструкции металлические). Качество монтажа
конструкций должно быть проконтролировано линейным инженернотехническим персоналом. При выполнении монтажа необходимо вести журналы
монтажных и сварочных работ.

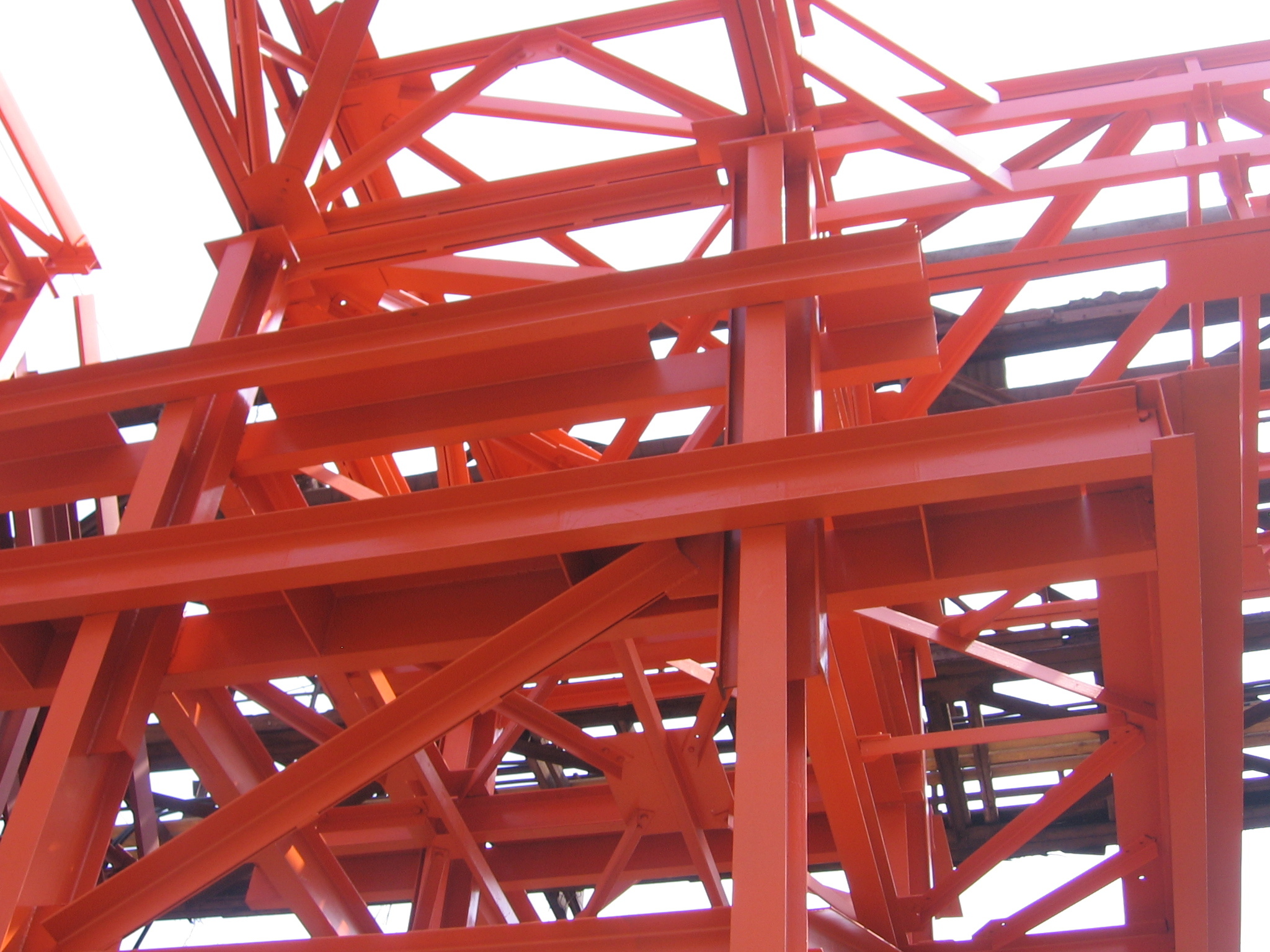

Металлические конструкции часто имеют большие размеры и массу.
Конструкции значительных размеров (колонны высотой более 20 м, фермы
пролетом более 18 м и др.) поставляют с заводов на строительную площадку в
виде двух или нескольких частей, где их раскладывают в зоне действия
монтажного крана на стеллажах
в соответствии с очередностью
укрупнительной сборки, собирают их, выверяют по осям, диагоналям, отметкам
и после устранения дефектов соединяют, согласно проекту (при помощи болтов,
сварки, заклепок).

7. Организация работ по монтажу

Именно от верной организации монтажных работ целиком зависит и качество
работ, и их срок. При монтаже такого рода применяют мобильные грузоподъемные
транспортные средства, помогающие высококачественно соединять монтируемые
элементы в единые конструкции.
Сама же организация работ разрабатывается в проекте, который описывает
строительство и производство работ. При этом проект строительства является
отдельным разделом в проектной документации, а проект производства работ – это
рабочий проект. И вот сборка металлических конструкций должна осуществляться
только в соответствии с проектом производства работ, либо же на основании
технологических записок, которые имеют место при сборке отдельных (как правило,
мелких) элементов конструкции. И к моменту установки конструкций должны быть
закончены все работы по строительству фундаментов, дорог постоянного и временного
назначения, планировке площади.
Так как рабочие, осуществляющие монтаж металлических конструкций,
работают в очень опасных условиях (на большой высоте, применяют различные
монтажные приспособления, производят установку с помощью электросварки и болтов
и так далее), то одним из самых главных моментов при допуске к работам является
прохождение инструктажа по технике безопасности на рабочем месте и общего
(вводного) инструктажа по технике безопасности.

8. Подготовительные работы по монтажу

Для того чтобы обеспечить безопасность при
работах
на
большой
высоте,
сооружаются
специальные люльки, площадки, подмости. Это хоть и
увеличивает стоимость монтажных работ, но при этом
гарантирует полную их безопасность. К подмостям
предъявляются следующие требования:
они устанавливаются на элементе до его
подъема;
ограждение их должно быть не менее одного
метра высотой;
они должны быть устойчивыми, прочными и
сборно-разборными;
настил должен быть металлический или
дощатый, толщиной не менее четырех сантиметров;
бортик настила должен быть не менее
пятнадцати сантиметров высотой по всему периметру.
Это предохранит от падения инструмент.
Также при осуществлении установочных работ применяются порталы, мачты,
шевры, а также грузоподъемные краны и различные подъемники. При выборе таких
средств учитывается максимальная высота подъема, удельный вес и объем
конструкции и другие факторы, способные точнее определить выбор. Кроме этого
также учитываются местные условия на монтажной площадке.
При подъеме металлоконструкций и их установке используют строповку
(крепление поднимаемых элементов к крюку подъемного крана). От нее зависит и
безопасность работ, и возможность легкого оперирования поднимаемым элементом.
Строповку выполняют из стального каната (стропа), отсюда и название. Длина же ее
зависит от геометрии конструкции.
Строповку конструкций осуществляет стропальщик и перед подъемом
сооружений проверяются:
правильность закрепления стропа;
отсутствие людей недалеко от поднимаемого груза;
соответствие грузоподъемности стропа и поднимаемого груза;
возможность свободного движения груза возле стоящих рядом оборудования и
иных конструкций.

10. Подготовка фундаментов

Строительство же любой наземной части
сооружения начинают с устройства фундамента.
Именно от его точности зависит правильность
установки
и
соответствие
геометрическим
параметрам всей конструкции. Поэтому этот момент
имеет такое важное значение. Особое внимание
уделяется верхней горизонтальной его части, на
которую как раз и будут опираться металлические
элементы конструкции, например, такие как
колонны. Ведь именно какое-либо отклонение
основания может повлечь за собой отклонение всего
объекта. В фундамент закладывают металлические
детали, на которые наносятся разбивочные оси, с
помощью
которых
осуществляется
монтаж
металлоконструкций.

11. Подъем, установка и проверка металлоконструкций

После приемки фундамента строения осуществляется подъем
металлоконструкций на место их установки. При этом конструкции
и элементы таким образом укладывают на грузоподъемный
механизм, чтобы кран легко мог поднимать и устанавливать их в
проектное положение. Подъем конструкций и элементов считается
особо ответственной операцией в монтажных работах, поэтому ее
проводят под руководством специально выделенных работников.
Также рабочие должны четко следить за тем, чтобы под
поднимаемым грузом не находились люди,
а при подъеме
конструкций они не цеплялись за рядом стоящие элементы и не
раскачивались. Подъем крупных элементов или целого сооружения
требует особого внимания и осторожности, это также требует хорошо
налаженной сигнализации, когда все сигналы подаются одним
лицом.
Металлоконструкции устанавливают на
заранее определенное место, и крюки крана
отсоединяют лишь после того, как конструкция
выверена и закреплена. Элементы опоры всего
сооружения (стойки, колонны) закрепляют
анкерными болтами, могут быть установлены
временные монтажные связи, балки и распорки,
которые убирают после окончания установки.
Полное окончание оформления стыков
всей конструкции сваркой осуществляется после
проверки соответствия геометрических размеров
элементов и всего сооружения по вертикали,
горизонтали и иногда по диагонали. При
проверке же используют специальные таблицы
допусков согласно СНиП.

13. Глоссарий

Русский
Қазақша
English
скребок
қырғыш
scraper
стеллаж
тік тұрған күйінде сақтау үшін
қолдатылатын жабдық
rack
портал
бетше босаға
portal
заклепка
бұрандама, тойтарма шеге
clincher
шевра
А тәрізді рама
kid
строповка
матау, ілмеу
slinging
стык
жапсар, жік
joint
выверка
дәлдеу, дұрыстау, салыстыру
aligning
опалубка
ағаштан жасалған қалып
timbering

14. Список литератур

1. Металлические ограждающие конструкции. Учебное
пособие. Тамплон Ф.Ф. 1976
2. Металлические конструкции. Справочник
проектировщика. Том 2(3). Стальные конструкции зданий и
сооружений. Кузнецов В.В. (ред.). 1998
3. Сварные конструкции. Прочность сварных соединений и
деформации конструкций. Николаев Г.А., Куркин С.А.,
Винокуров В. А. 1982
4. Металлические конструкции.Кудишин Ю.И., Беленя Е.И.
2007

Установка металлических зданий 101

Вы когда-нибудь задумывались, как металлические здания строятся так быстро? Здесь, в McElroy Metal, мы являемся экспертами в области металлических строительных компонентов и работаем в этом направлении более 57 лет. Когда пришло время расширять наши корпоративные объекты, мы подумали, что было бы неплохо задокументировать этот процесс.

Таким образом, вы узнаете, что нужно для быстрого строительства прочного, энергоэффективного и красивого металлического здания. Итак, без лишних слов, давайте углубимся в процесс строительства.

Металлические строительные элементы

Прежде всего, важно изучить различные компоненты, из которых состоит металлическое здание.

Ключевые структурные элементы, которые поддерживают несущие элементы здания, называются основными каркасами. Они поддерживают элементы подконструкции крыши, называемые прогонами, и элементы стен, называемые балками. И прогоны, и балки производятся на производственных предприятиях McElroy.

Итак, как именно прикручиваются основные рамы? Хороший вопрос! Перед прибытием основных рам на объект заливается бетонный фундамент и устанавливаются анкерные болты в застывающем бетоне.Позже, когда подрядчик по строительству металлоконструкций прибудет с основными каркасами, можно сразу начать строительство конструкции, прикрепив основной каркас к анкерным болтам.

Как только все эти части собираются вместе, металлическое здание возводится в кратчайшие сроки. Хотя эта молниеносная скорость впечатляет, вы можете задаться вопросом, как все держится вместе. В конце концов, кажется, что здесь все так легко и открыто.

Ответ заключается в том, что все сводится к распоркам.

Тросовые связи в крыше помогают передавать продольные нагрузки (нагрузки, действующие перпендикулярно торцевым стенам) на портальные рамы или связи боковин.Эти нагрузки передаются на фундамент рамы портала или крепления боковин на боковых стенках.

Основные рамы, поскольку они являются стойкими к моменту, могут передавать боковые нагрузки (нагрузки, действующие перпендикулярно боковым стенам) непосредственно на фундамент без дополнительных распорок.

Cees and Zees

Cees и zees часто называют вторичными субструктурными компонентами. Cees и zees прикреплены к основным каркасам и вместе они обеспечивают общую поддержку конструкции и точку соединения стеновых и кровельных панелей.

Дизайнер здания выберет, что ему больше нравится: cee или zee, которые бывают самых разных размеров и размеров. В конечном итоге размер компонента зависит от того, какую нагрузку он должен выдержать, что обычно является решением, принимаемым инженером проекта на основе требований местного кодекса.

Обрамление окон и дверей

В любом месте, где будет окно или дверь, должно быть обрамление.

Окна обычно представляют собой заранее сформированный блок, который вставляется прямо в обозначенный проем и механически прикрепляется.Двери аналогичны, и многие из них представляют собой самообрабатывающиеся двери, что устраняет необходимость в дополнительном обрамлении холодным формованием.

Дверные коробки будут установлены в указанных местах и ​​прикреплены к несущим элементам.

Зеленые пролетные профили Изолированные металлические панели

Компания McElroy Metal установила изоляционные металлические панели Green Span Profiles на стены и крышу. Стеновые панели Impression ® имеют шпунт и канавку, которые позволяют панелям скользить друг в друга.

Изолированные металлические панели

Green Span Profiles содержат нанесенный на заводе герметик, который герметизирует панели вместе. Полное раскрытие информации, McElroy Metal является партнером совместного предприятия Green Span Profiles.

Изолированные металлические панели (IMP) на стене обеспечивают законченный внешний вид, интерьер и изоляцию в одной панели. В случае с этим зданием МакЭлрой решил оставить внутреннюю конструкцию здания и металлический каркас открытыми внутри, что устранило необходимость в гипсокартоне.

Кроме того, изолированные металлические панели Green Span Profiles обеспечивают непрерывную изоляцию.Они также поставляются с дополнительным тиснением, что придает им уникальный текстурированный вид.

Панель крыши RidgeLine

McElroy Metal также гордится тем, что использует RidgeLine от Green Span Profiles, лучшую в отрасли изоляционную кровельную панель со стоячим фальцем. Самым заметным преимуществом RidgeLine является его симметричный стоячий шов 238T.

С помощью RidgeLine подрядчик может просто разложить панели и сдвинуть их на место. Нет необходимости прикатывать тяжелые панели на место, как это требуется для кровельных систем IMP с вертикальными опорами.

При правильном проектировании, проектировании и возведении металлическое здание может быть запущено и запущено очень быстро, что позволяет быстро въехать и использовать пространство.

Если у вас есть дополнительные вопросы о процессе, мы рекомендуем вам обратиться к нам. Мы были бы более чем счастливы рассмотреть любую специфику и обсудить предлагаемые нами продукты.

Свяжитесь с нами сегодня для получения дополнительной информации!

С 1963 года McElroy Metal предоставляет строительной отрасли качественную продукцию и отличное обслуживание клиентов.Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании. Как предпочтительный поставщик услуг, эти ценности будут по-прежнему лежать в основе модели McElroy Metal наряду с сильной ориентацией на клиента.

training.gov.au — AHCLSC308 — Установка металлических конструкций и элементов

AHCLSC308 — Установка металлических конструкций и элементов (версия 2)

Сводка


Сопутствующие тома:

Единица компетенции Требования к оценке

Учебные пакеты, которые включают этот модуль

Квалификации, которые включают этот модуль

Классификации

История классификации

Модуль / подразделение ASCED Поле компетенции Идентификатор области образования 040301 Строительная наука и технологии 14 октября 2016 г.

Отображаемый контент был создан третьей стороной, хотя были предприняты все попытки сделать этот контент максимально доступным, это не может быть гарантировано.Если вы столкнулись с проблемами, связанными с содержанием на этой странице, рассмотрите возможность загрузки содержания в его исходной форме

История изменений

Выпуск

Комментарии

Выпуск 2

Эта версия выпущена вместе с Учебным пакетом AHC по сельскому хозяйству, садоводству, охране природы и землепользованию, версия 2.0.

Выпуск 1

Эта версия выпущена вместе с Учебным пакетом AHC по сельскому хозяйству, садоводству, охране природы и землепользованию версии 1. 0.

Приложение

Эта единица компетенции описывает навыки и знания, необходимые для установки металлических конструкций и элементов в качестве компонента работ по ландшафтному проекту.

Этот блок применяется к лицам, которые берут на себя ответственность за свою работу и за качество работы других. Они действуют по своему усмотрению и рассудительно при выборе, распределении и использовании доступных ресурсов.

На момент публикации не известно, что к данному устройству применяются профессиональные лицензионные, законодательные или сертификационные требования.

Необходимая установка

Нет

Единичный сектор

Пейзаж (LSC)

Элементы и критерии производительности

E lements

Критерии эффективности

Элементы описывают основных результатов .

Критерии эффективности описывают характеристики, необходимые для демонстрации достижения элемента.

1. Спланировать и подготовить работу

1.1 Расшифровка чертежей и спецификаций

1.2 Проверить количество и качество материалов

1.3 Выбрать инструменты и оборудование и проверить исправность

1.4 Выявление опасностей, оценка рисков и внедрение средств контроля

1.5 Выбрать и использовать средства индивидуальной защиты (СИЗ)

2. Разметить площадку под сооружение

2.1 Определение и местонахождение служб

2.2 Отметьте положение конструкции или элемента

2.3 Установите профили в соответствии с заданными допусками

2. 4 Выемка грунта и подготовка опор в соответствии с типом возводимого сооружения

3. Подготовить и отрезать металлические детали

3.1 Разметка компонентов для сборки

3.2 Отметьте длину компонентов и позиции стыков

3.3 Обрежьте, проверьте и соедините компоненты при подготовке к соединению и сборке

4. Собрать и установить конструкцию

4.1 Закрепите, соедините или соберите металлические компоненты на место и установите на место

4.2 Установите остальные компоненты и зафиксируйте их в положении

4.3 Завершить конструкцию, чтобы все компоненты были надежными и законченными

4.4 Нанесите покрытия

5. Проверить качество работ и очистить участок

5. 1 Проверять качество готовых работ, чтобы убедиться, что они соответствуют требуемым чертежам и стандартам спецификаций

5.2 Очистить строение и строительную площадку от мусора

5.3 Удалить и утилизировать весь мусор таким образом, чтобы минимизировать риск для окружающей среды

5.4 Храните неиспользованные металлические компоненты для повторного использования в будущем

5.5 Чистка, техническое обслуживание и хранение инструментов и оборудования

Базовые навыки

В этом разделе описываются те языковые навыки, грамотность, умение считать и навыки работы, которые необходимы для успеваемости в этой единице компетенции, но не указаны явно в критериях эффективности.

Базовые Навыки, необходимые для работы, явным образом указаны в критериях эффективности этой единицы компетенции.

Отображение информации о единицах

Код и название актуальная версия

Код и название предыдущей версии

Комментарии

Статус эквивалентности

AHCLSC308 Установка металлических конструкций и элементов Версия 2

AHCLSC308 Установка металлических конструкций и деталей Версия 1

Небольшая типографская ошибка исправлена ​​

Эквивалент

Ссылки

Дополнительные тома

, включая руководства по внедрению, доступны в VETNet: — https: // vetnet. gov.au/Pages/TrainingDocs.aspx?q=c6399549-9c62-4a5e-bf1a-524b2322cf72


История изменений

Выпуск

Комментарии

Выпуск 2

Эта версия выпущена вместе с Учебным пакетом AHC по сельскому хозяйству, садоводству, охране природы и землепользованию, версия 2.0.

Выпуск 1

Эта версия выпущена вместе с Учебным пакетом AHC по сельскому хозяйству, садоводству, охране природы и землепользованию версии 1.0.

Свидетельство о деятельности

Кандидат должен быть оценен на предмет его способности интегрировать и применять требования к характеристикам этого модуля на рабочем месте. Эффективность должна демонстрироваться последовательно с течением времени и в подходящем диапазоне контекстов.

Кандидат должен предоставить доказательства того, что он может:

  • спланировать и подготовить металлические конструкции и элементы, используя планы и спецификации
  • разметка площадок под металлоконструкции и элементы по чертежам и техническим условиям
  • использовать геодезические инструменты
  • установите уровни и подготовьте опоры
  • земляные опоры
  • оценочные количества
  • эффективно и безопасно используйте электроинструменты
  • Измерьте и отметьте длину металлических компонентов
  • фиксируйте, соединяйте или собирайте металлические компоненты, используя различные признанные методы
  • можно применять различные варианты отделки поверхности.

Свидетельства знаний

Кандидат должен продемонстрировать знание:

  • принципов и практики установки металлических конструкций и особенностей
  • принципы и методы выравнивания
  • опоры для металлических конструкций и способы их строительства.

Условия оценки

Оценщики должны соответствовать действующим стандартам для RTO.

Ссылки

Дополнительные тома

, включая руководства по внедрению, доступны в VETNet: — https: // vetnet.gov.au/Pages/TrainingDocs.aspx?q=c6399549-9c62-4a5e-bf1a-524b2322cf72

Монтаж металлоконструкций | NNCONSTRUCTION: NNCONSTRUCTION

Строительные услуги // Монтаж металлоконструкций //

Полный цикл работы

Есть идея, но нет проекта?

Предлагаем свои услуги по проектированию металлоконструкций и разработке сечений металлоконструкций и детальных металлоконструкций.

Думаете, где заказать изготовление металлоконструкций?

Ваш заказ будет выполнен качественно и в срок! Мы разместим Ваш заказ у надежного партнера по оптимальной цене.

Ищете кого-нибудь для установки металлоконструкций?

Наши профессиональные бригады осуществят монтаж металлоконструкций любой сложности!

Выполняем монтаж металлоконструкций (колонны, балки, фермы, балки) и других элементов каркаса (перекрытия, ограждающие конструкции, кровли).

Проектирование металлоконструкций

Проектирование металлических конструкций — это очень сложный и наукоемкий процесс разработки проектной документации, который включает разработку чертежей металлоконструкций и подробных чертежей металлоконструкций. В этом процессе участвует заказчик, конструкторский отдел и производство.

Опыт нашей проектной команды позволяет выполнять проекты металлоконструкций любой сложности.
  • Проект металлоконструкций (проект КМ)
    Проект металлоконструкций выполняется на стадии разработки проектной документации на основании исходных чертежей архитектурно-строительных решений.
  • Детальный проект металлоконструкций (проект KMD)
    Детальный проект металлоконструкций выполняется на основе чертежей металлоконструкций и представляет собой подробные чертежи узлов, схемы и спецификации на аналогичные элементы.

Производство стальных конструкций

В настоящее время на рынке конкурирует достаточное количество компаний-производителей металлоконструкций. Мы помогаем нашим клиентам разместить заказ на производство металлоконструкций с учетом всех аспектов: цены, качества и сроков изготовления. Часто нам приходится напрямую взаимодействовать с производством.

  • Аудит, оптимизация стальных конструкций и подробные чертежи стальных конструкций.
  • Устранение коллизий на работе
  • Выбор надежного поставщика

Монтаж металлоконструкций

Бригады ООО «ПЦСР» качественно и в назначенные сроки выполнят монтаж и монтаж металлоконструкций любой сложности. Объекты строительства могут быть массивными и некапитальными.

Мы ответственно относимся к возложенной на нас задаче, контролируя качество продукции, поступающей на строительную площадку.К установке допускаются только сертифицированные металлические изделия, соответствующие проектной документации, строительным нормам и стандартам.

Монтаж конструкций выполняется в соответствии с требованиями нормативных документов по монтажу и правилами, установленными проектом организации и производства монтажных работ.

Все сотрудники прошли обучение и имеют соответствующие сертификаты:

  • все рабочие имеют право работать на высоте;
  • мастеров, бригадиров, менеджеров имеют 2-ю группу безопасности для работы на высоте;
  • стропальщиков имеют соответствующие сертификаты;
  • сварщиков имеют сертификаты «Основы пожарной безопасности»;
  • водитель башенного крана имеет соответствующее свидетельство.е.
Заказывая услугу по монтажу металлоконструкций, Вы получаете:

поиск
Анализ проекта.

Вся проектная документация (РД, ППР) подлежит анализу, на основании которого мы можем предложить оптимизацию процесса строительства или монтажа.

done_all
Контроль качества

Материалы должны соответствовать требованиям стандартов или технических условий на их изготовление.

thumb_up
Гарантия

Даем гарантию на выполненные работы.

Что можно построить из металлоконструкций?

рейс

Навесы для хранения

Навесы металлические широко используются в сельском хозяйстве и авиации.

местная доставка

Складские помещения

Металлический каркас — идеальная конструкция для складских и логистических комплексов, распределительных центров.

бизнес

Административные здания

Офисно-бытовые здания, бизнес-центры, торговые центры построены из металлоконструкций.

вид_карусель

Рекламные конструкции

Наружная реклама больших форматов требует установки металлических рекламных вышек, пилонов, щитов, монтажа на крыше.

местная_газовая станция

Некапитальные объекты

Объекты мелкой розничной торговли, сопутствующего бытового обслуживания и питания, АЗС, автомойки, как правило, строятся из металлических каркасов.

Какие металлические элементы конструкции мы монтируем?

Устанавливаем металлоконструкции любого назначения, на разные типы соединений, независимо от степени заводской готовности, условий строительства и эксплуатации, профессионально, точно в срок.

В основном строительные металлоконструкции используются в элементах каркасов зданий различного назначения

  • Столбы металлические, прогоны, соединения
  • Балки перекрытия металлические
  • Металлические фермы
  • Боковые стойки и перекладина каркаса
  • Металлические диафрагмы

R&M Сталь | Характеристики металлоконструкций

В течение последних сорока четырех лет R&M Steel предоставляла качество и услуги людям, ищущим привлекательное и долговечное здание.Наше дело — знать сталь.

Каким бы ни был проект, обратите внимание на множество замечательных особенностей выбора металлического здания R&M Steel:

Разумная стоимость
R&M Стальные металлические здания обычно стоят меньше, чем другие типы конструкций, потому что внутризаводские технологии и производство сокращают трудозатраты на месте. Компоненты для всей системы могут быть доставлены, организованы на стройплощадке и быстро установлены. Простое для понимания руководство по установке, прилагаемое к вашему зданию.

Быстрое размещение
В среднем металлические строительные системы R&M Steel могут быть завершены примерно за две трети времени, необходимого для других типов строительства. Это результат заводских комплектующих, кровельных и стеновых панелей. В R&M Steel структурные компоненты предварительно собираются, чтобы убедиться, что все детали и детали будут соответствовать друг другу.

Привлекательный внешний вид
Внешний вид вашей металлической строительной системы можно легко изменить, применив фасад магазина из кирпича, камня или стекла.Металлические строительные системы могут добиться поразительного внешнего вида, который будет эстетично сочетаться с окружением здания.

Снижение счетов за электроэнергию
Правильно изолированное металлическое здание может значительно снизить затраты на отопление и охлаждение.

Техническое обслуживание
Металлические здания устраняют ряд проблем технического обслуживания, таких как структурный износ, растрескивание, гниение и повреждение насекомыми. Долговечные материалы и отделка кровельных и стеновых панелей сокращают объем технического обслуживания.

Гибкость
Металлические здания — одни из самых простых в строительстве зданий в мире. Получите дополнительные квадратные метры, которые вам нужны, просто сняв торцевую стену здания, установив новый каркас и добавив соответствующие кровельные и стеновые панели. В большинстве случаев оригинальные панели торцевых стенок можно использовать повторно.

One Source
R&M Steel предоставит все необходимые детали и аксессуары, сэкономив ваше время и деньги.Избавьтесь от необходимости использовать несколько поставщиков для компонентов вашего металлического здания.


Установка IMP на металлические строительные системы

Автор Марси Марро редактор Опубликовано: 1 июля, 2020

На объекте устанавливаются изолированные металлические панели. (Фото любезно предоставлено Metl-Span)

Установка металлических стеновых панелей на металлическую строительную систему может показаться простой задачей для монтажников, и в большинстве случаев это так.Однако для изолированных металлических панелей (IMP) правильное структурное выравнивание металлического здания является обязательным для плавной и привлекательной установки, а также для долгосрочной работы.

Если выравнивание металлической строительной системы не является идеальным при установке однослойных металлических панелей с сквозным креплением, это часто не представляет особой проблемы, поскольку панели гибкие и могут немного сгибаться для обеспечения чистой установки. Однако при установке IMP это не так.

Арнольд Корбин, технический менеджер по продажам в Льюисвилле, штат Техас, Metl-Span, говорит, что есть два основных соображения, когда дело доходит до структурного выравнивания металлических строительных систем для установки IMP: сложность установки и производительность продукта. «Другими словами, изолированные металлические панели, установленные на плохо выровненном здании, создают гораздо больший риск того, что продукт не будет работать должным образом в долгосрочной перспективе», — говорит он. «На самом деле, продукт даже может изгибаться».

Эл Детмер, менеджер по обслуживанию полевых технических специалистов компании Kingspan Insulated Panels, Деланд, Флорида., соглашается, говоря, что структурное выравнивание металлического здания имеет решающее значение для производительности всего здания. «Несогласованное здание может вызвать проблемы не только с панелями, но и с любым типом проникновения, таким как окна, двери или жалюзи», — говорит он. «Если здание не квадратное и все крепежные элементы не соответствуют спецификации производителя, бригаде по установке панелей и другим подрядчикам будет сложно поддерживать их установку в правильном положении, чтобы все продукты работали вместе и работали так, как задумано.”

Пример трехмерного лазерного сканирования для проверки совмещения несущего каркаса. (Фото любезно предоставлено Metl-Span)

Для правильной установки требуется встроенный стальной каркас

Перед установкой IMP важно убедиться, что каркас стены ровный и выровненный, чтобы все стеновые панели можно было установить без проблем. Если стальной каркас не соответствует спецификациям производителя, Детмер отмечает, что может возникнуть несколько проблем.К ним относятся напряжение на панели из пеноматериала, вызывающее рябь, известное как консервирование масла; включение следующей панели становится затруднительным; и потеря надлежащего уплотнения в стыках, где бутиловый герметик и кромка панели не получают должного зацепления. Кроме того, Детмер добавляет: «Раздавливание передней кромки панели, где установлены зажим и крепежные детали, может произойти, когда подрядчик перетягивает крепеж, чтобы притянуть панель к стали. Это может вызвать эстетические проблемы на стыке и, возможно, вызвать образование пузырей на панелях в этой области.”

«Чтобы обеспечить правильную установку, монтажник отвечает за правильную регулировку всей стали, чтобы стальной каркас находился на одной линии друг с другом», — говорит Детмер. «Здание должно быть квадратным».

Как объясняет Кен Бучингер из MBCI в Хьюстоне, если панель из пеноматериала прикреплена к конструктивным элементам, которые не выровнены должным образом, вы в конечном итоге изогнете панель и ее соединение с пазом и пазом там, где панели соединяются вместе, а не позволяя правильно установить следующую панель.«Канавка на предыдущей панели будет изогнутой в том месте, где находится балка или наружу, — говорит он, — а панель, которую вы устанавливаете там, будет красивой и прямой, вы не сможете ее вставить, если панель изогнута ».

Эффекты термического напряжения

Если каркас выходит за пределы допуска, Корбин отмечает, что может быть трудно зафиксировать стык панели и обслужить модуль. «Это может повлиять на характеристики продукта, поскольку структурное выравнивание является одной из ключевых переменных, влияющих на то, как панель реагирует на термическое напряжение.”

Поскольку IMP представляют собой композитную панель, состоящую из двух металлических оболочек, прикрепленных к сердцевине, термическое напряжение может возникнуть, когда одна сторона панели теплее другой. «В отличие от однослойных панелей, которые реагируют на нагрев расширением, изолированные металлические панели — из-за составного состава — реагируют изгибом», — объясняет Корбин. «Поскольку одно лицо нагревается солнцем или внешней температурой, внутренняя поверхность остается при постоянной температуре. Панель склонится к теплой стороне ».

«Если на панели есть изгиб внутрь или вогнутый из-за несовпадения, это может вызвать складки на лицевой стороне панели», — продолжает Корбин.«Это может даже способствовать сдвигу сердечника или деформации торца. Если панели чрезмерно изогнуты наружу или неравномерно, это может отрицательно повлиять на внешний вид ».

Всегда есть некоторый прогиб между точками крепления на панели, когда она нагревается в течение дня. «Если у вас есть балки на стене здания на расстоянии 5 футов друг от друга, то в этом 5-футовом пролете панели будет небольшой изгиб», — говорит Бухингер. «Наружная обшивка панели, когда она нагревается, всегда хочет прогибаться. Если панель была сдвинута внутрь из-за пояса, который на 1/8 дюйма или больше по сравнению с поясом над и под ним, панель будет пытаться прогнуться при нагревании. Но если она уже прогнута, панель в какой-то момент может буквально прогнуться. Это называется деформацией под напряжением ». На этом этапе все, что вы можете сделать, это снять панели, выпрямить конструкцию, чтобы обеспечить правильное выравнивание, а затем переустановить панели.

Избегайте внутреннего перекоса и при необходимости используйте регулировочную шайбу (слева). Допускается незначительное выравнивание наружу (справа).(Фото любезно предоставлено Metl-Span)

Методы и решения

Обучая монтажников, Детмер говорит, что первое, что он рекомендует, — это приступить к работе во время монтажа стали и убедиться, что сталь поднимается правильно. «В частности, это может быть достигнуто с помощью различных методов, таких как лазер или вытягивание сухих линий. На совещаниях перед установкой они также должны убедиться, что генеральный подрядчик и архитектор понимают важность установки стали с учетом спецификаций производителя панели.

В некоторых случаях Корбин говорит, что ослабление болтовых соединений опоры может решить проблему. Однако, если рама зафиксирована и не может быть отрегулирована, например, с помощью стальных шпилек, следует использовать прокладки. Прокладки можно использовать для устранения перекосов до 1/4 дюйма. Однако, если смещение превышает 1/4 дюйма, Корбин говорит, что следует использовать сплошную прокладку или отрегулировать раму.

Другие решения включают использование сливового боба или веревочной лески для проверки выравнивания кадра.«Если подрядчики устанавливают архитектурные плоские или близкие к ним плоские панели, следует использовать лазер», — отмечает Корбин. «В больших или сложных проектах нередко обрамление сканируется с помощью лазера».

«Также важно отметить, что если установка каркаса не входит в объем работ подрядчика и этот подрядчик начинает установку панелей на сильно смещенном каркасе, предполагается, что подрядчик принял это условие», — добавляет Корбин.

Verify, Verify, Verify

Поскольку не все строители металлических зданий имеют опыт установки IMP, важно всегда уточнять у производителей IMP требуемые допуски.«У разных производителей разные допуски», — говорит Бухингер. «Но главное в том, что чем меньше расстояние между балками, тем жестче допуск. Каждый производитель обычно публикует допуски для каркаса ».

Обязательно проверьте каркас, чтобы убедиться, что он находится в пределах допуска, прежде чем начинать установку панелей. И убедитесь, что панели плотно закрыты, иначе это может создать проблемы с пароотводом, что может вызвать конденсацию. «При установке убедитесь, что панели плотно прилегают к конструкции, четко следуя деталям», — добавляет Бухингер.«Нанесите герметик там, где это необходимо. Убедитесь, что это достаточно большой борт, чтобы у вас было сплошное уплотнение, и каждая панель должна быть герметично прикреплена к конструкции, а при соединении с пазом и пазом каждая панель герметизирована сама с собой ».

При добавлении декоративных элементов Buchinger рекомендует следить за данными производителя, используете ли вы герметик или ленту. «Вы хотите убедиться, что все запечатано полностью. Возможно, вам придется скрепить вещи ближе друг к другу, чтобы получить полное сжатие по накладке.Убедитесь, что ленточный герметик или герметик полностью сжаты и герметизированы, и убедитесь, что обшивка и панели герметично соединены вместе, или обшивка с обшивкой ».

Прокладка, устанавливаемая между каркасом и изолированной металлической панелью. (Фото любезно предоставлено Metl-Span)

Ответственность подрядчика

Когда здание начинается с перекоса, фермы не выровнены или возникают другие проблемы со стальным каркасом, Детмер отмечает, что каждый, кто должен установить продукт на каркас, будет иметь проблемы, исправление которых потребует дополнительных затрат времени и труда. .Что касается IMP, после того, как они прикреплены к стальному каркасу, подрядчик по монтажу панелей несет ответственность за характеристики и эстетику панелей, поэтому время, потраченное на осмотр стали перед установкой, является ценным временем, потраченным не зря.

«Всегда лучше решать проблемы с каркасом до начала установки, сообщая требования генеральному подрядчику и установщику каркаса вместе с проверкой перед запуском», — объясняет Корбин. «Пластиковые прокладки недороги и просты в установке.Замена панелей — гораздо более дорогая и дорогостоящая перспектива ».

«Помимо великолепного внешнего вида, правильно установленные IMP на правильно выровненной опорной конструкции обеспечат годы высокой производительности», — отмечает Бухингер. «Они обеспечивают все три требуемых уровня контроля: высокое значение R для контроля температуры, водонепроницаемость и пароизоляцию».

Подготовка места для установки металлического здания

Хотя заказ вашего индивидуального металлического навеса для автомобиля или стального здания — это увлекательно, вам также необходимо подумать о том, как вы можете подготовить место для установки.Выполнение этих шагов гарантирует, что команда по установке сможет правильно настроить ваш новый металлический навес для машины или металлическое здание.

Помимо подготовки площадки, еще одним важным шагом является проверка у местных властей, нужны ли вам какие-либо специальные разрешения на строительство. Если требуется разрешение, в некоторых юрисдикциях есть веб-сайты, которые вы можете посетить, чтобы оформить все необходимые документы перед процессом установки. Если вам потребуется электричество или вода для вашего индивидуального металлического здания, убедитесь, что у вас есть электрик или сантехник, посетивший место перед установкой.Как правило, лучше всего установить все электрические линии или трубы перед заливкой фундамента.

Заказывая новое строение по индивидуальному заказу, вам также необходимо решить, будет ли оно установлено на грунтовом основании или на бетонном / асфальтовом фундаменте. Ниже перечислены различные шаги, которые необходимо предпринять перед установкой на любую поверхность.

Основание почвы

Если вы планируете установить свой новый навес для автомобиля на грунтовом основании, вам необходимо предпринять следующие шаги:

1. Удалите всю растительность вокруг участка, включая траву или небольшие растения. При установке анкеров в почву нельзя допускать наличия растительности, это ослабит почву.

2. Обязательно выровняйте участок. Это можно сделать, утрамбовывая грязь или проезжая по местности, чтобы сделать ее как можно более компактной.

3. Держите все в чистоте; на участке не должно быть мусора, чтобы монтажная бригада смонтировала ваш новый навес.

Наши монтажные бригады могут установить индивидуальный навес для машины или металлическую конструкцию на грунте с помощью анкеров для мобильных домов, но при этом должно быть свободное пространство, чтобы они могли добраться до места.После установки мы рекомендуем покрыть участок гравием или мелкими камнями, чтобы свести к минимуму износ почвы.

Если вы не планируете сертифицировать свое здание, наша команда по установке может сократить длину опоры, чтобы она соответствовала вашей монтажной поверхности, когда они прибудут. При заказе в Carport Central убедитесь, что вы покупаете ножки максимальной высоты, так как высоту можно отрегулировать на месте. Для получения дополнительной информации вы можете связаться с одним из наших дружелюбных специалистов по строительству.

Бетонное основание

Если вы планируете установить навес для машины или металлическое здание на бетонный фундамент, вам необходимо выполнить следующие действия:

1. Уберите всю растительность с территории, вы не хотите, чтобы что-либо ослабляло землю вокруг якорей.

2. Выровняйте площадку и установите границы бетонной плиты; плита должна быть залита по ширине и на 1 дюйм короче, чем длина индивидуального металлического здания, которое вы будете устанавливать.Для штата Флорида плиту необходимо будет залить на ¾ дюйма шире, чем общая ширина с уклоном в 1/8 дюйма, чтобы вода не текла обратно к зданию.

3. Если вы планируете сертифицировать собственное здание или навес для автомобиля, вам необходимо убедиться, что площадка выровнена, прежде чем заливать бетон. Необходимо оставить уклон 1/8 дюйма сзади вперед, чтобы вода могла следовать по уклону бетонной плиты и скатываться, а не собираться под конструкцией.

4. Бетон должен схватываться не менее 72 часов; Следовательно, вам необходимо заранее подготовить место для установки, чтобы бетон успел застыть.

Когда вы заливаете бетонную плиту, вам также необходимо проверить ее толщину. Любая плита толщиной более 4 дюймов потребует специальных бетонных анкеров. Прочтите нашу статью о якорях, чтобы узнать больше о различных стилях и о том, когда их следует использовать.

Деревянный причал

Если конструкция устанавливается на деревянном неплавучем доке или палубе, сообщите об этом Carport Central при размещении заказа. Carport Central предоставит информацию нашей команде по установке, чтобы у них были необходимые инструменты для установки металлического навеса на причале.Многие из наших клиентов используют наши навесы для автомобилей, чтобы защитить свои лодки или другие водные виды спорта от непогоды. Вот как можно приготовить:

1. Освободите территорию, нашей команде по установке потребуется доступ к месту.

2. Сможет ли монтажная бригада подтянуть грузовик на расстояние менее 50 футов от дока? В противном случае с вас может взиматься дополнительная плата за дополнительное расстояние.

3. Док должен быть достаточно прочным, чтобы наша бригада по установке могла в него просверлить.

Защита лодок и водных видов спорта очень важна, поскольку солнце может нанести серьезный ущерб. Свяжитесь с одним из наших специалистов по строительству, чтобы узнать, как мы можем помочь вам получить идеальное металлическое покрытие для вашей док-станции, которое будет соответствовать вашим потребностям и бюджету!

Стены и прочие конструкции

Если устанавливаемая конструкция будет над несъемным элементом, будут добавлены дополнительные затраты на оплату труда в зависимости от длины конструкции. При заказе собственного навеса убедитесь, что вы заказываете самую высокую высоту ножек, так как более короткие ножки невозможно обрезать на месте.

Конструкции могут быть установлены на стене до 3 футов, поэтому обратите внимание на шаги, необходимые для подготовки площадки:

1. Уберите всю растительность с территории, так как трава или небольшие растения могут ослабить почву вокруг конструкции и якорей.

2. Даже если вам не нужно выравнивать площадку, вам необходимо убедиться, что земля достаточно прочная, чтобы установщики могли использовать анкеры для мобильных домов, и что стена достаточно прочная для сверления, необходимого для закрепления конструкции.

3.Сможет ли монтажная группа припарковаться в пределах 50 футов от места установки? В противном случае за дополнительное расстояние может взиматься дополнительная плата.

Мы также рекомендуем использовать гравий или другие мелкие камни в качестве завершающего штриха при установке навесов для машины, чтобы защитить почву от суровых погодных условий.

Правильная подготовка площадок для нестандартных навесов для автомобилей и нестандартных металлических построек имеет решающее значение для беспроблемной установки. Если у вас есть дополнительные вопросы или вы хотите узнать больше о процессе установки, посетите страницу установки на Carport Central.У нас также есть сообщение в блоге о привязках, которое поможет объяснить, почему мы используем разные привязки для разных фондов.

Позвольте нам помочь вам найти подходящий навес или металлическое здание на заказ, которое будет соответствовать вашим потребностям и вашему бюджету! Строительные специалисты Carport Central будут рады ответить на любые дополнительные вопросы по установке и подготовке площадки. Позвоните нам сегодня по телефону (980) 321-9898, чтобы найти идеальный навес для машины по разумной цене!

Плюсы и минусы самостоятельной и профессиональной установки

При покупке индивидуального металлического здания многие люди предпочитают, чтобы к ним домой или на работу приходила профессиональная команда монтажников, чтобы установить конструкцию, в то время как другие предпочитают экономить деньги установив свое здание самостоятельно.Оба варианта хороши, но важно понимать, какой из них лучше всего подходит для вас! Вот несколько плюсов и минусов для каждого:

Плюсы и минусы самостоятельного монтажа металлоконструкций

Pro: Обычно вы можете рассчитывать сэкономить около 5% на стоимости вашего здания, поскольку многие дистрибьюторы стальных зданий включают установку и доставку в свои цены.

Pro: Многие «домашние мастера» получают удовольствие от строительства собственных металлических навесов, навесов для автомобилей, гаражей или других нестандартных построек.

Con: Неопытный установщик может столкнуться с несколькими неожиданными проблемами, которые могут задержать выполнение проекта на несколько дней, недель или дольше.

Плюсы / минусы профессиональной установки для вашего металлического гаража, навеса, мастерской или сарая

Pro: Ваш индивидуальный металлический навес для машины или другое металлическое здание будет установлено и готово к использованию в течение дня — и все это без необходимости пошевелить!

Pro: Профессиональные установщики могут помочь исправить любые проблемы с выравниванием или другие проблемы, которые могли возникнуть до или во время процесса установки.

Pro: В случае с металлическими цехами, металлическими сараями или другими крупными металлическими строениями на заказ всегда есть дополнительный набор рук, готовый помочь справиться с большими и громоздкими предметами.

Con: Это немного дороже, чем собрать собственное стальное здание самостоятельно.

Хотя нестандартные металлические строительные комплекты разработаны для довольно простой установки, важно помнить, что большинство проблем, которые возникают со стальными зданиями, возникают из-за неправильной установки.Если вы отлично разбираетесь в проектах DIY и у вас есть лишняя пара рук, самостоятельная установка может стать для вас отличным вариантом!

В Carport Central продается широкий выбор металлических строений и комплектов. Независимо от того, решите ли вы построить дом своими руками со своим собственным комплектом или решите, что профессиональная команда установщиков соберет здание для вас, мы позаботимся о том, чтобы все соответствовало вашим потребностям и вашему бюджету! Вы можете начать строительство своего металлического здания уже сегодня, связавшись с нами через Интернет или позвонив одному из наших дружелюбных специалистов по строительству по телефону (980) 321-9898.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
