Особый кирпич который идет на кладку заводских печей – как это сделать для железной или стальной печи, каким кирпичом воспользоваться и другие секреты разделки печки

Какой кирпич выбрать для печи. На что смотреть: марка, материал, свойства

При всей широте выбора систем отопления многие до сих пор останавливаются на русской печи. Она поддерживает в доме необходимую норму влажности, создает уютную атмосферу. Также может быть частью интерьера. Иногда это единственная возможность обогреть дом. Поэтому к ее кладке нужно подходить грамотно, выбрать подходящий строительный материал.

Необходимые свойства кирпича

Класть печь надо из материала, специально изготовленного для этих целей.

Основные требования:

  • огнеупорность;
  • прочность;
  • эстетичный внешний вид;
  • способность долгое время сохранять тепло;
  • водопоглощение;
  • устойчивость к перепадам температуры, в т.ч. сильным морозам.

Выкладывать сооружение лучше частями, подбирая для каждого участка разные виды кирпича.

Параметры выбора кирпича для печи

Плотность — основной показатель по мнению специалистов. Обозначают ее маркировкой М и числом из интервала 25-1000. Оптимальное значение для кладочного материала М150-М250. Менее плотный не будет держать тепло, более уплотненный придется долго разогревать. С показателем плотности тесно связана

теплопроводность.

Масса, размер нужны для проведения расчетов, сколько материала потребуется, какая нагрузка будет у основания сооружения.

Огнеупорность позволяет не разрушаться строительному материалу при нагреве. Огнеупорный кирпич может сохранить структуру при температуре свыше 1500 градусов.

Для дымохода или трубы важен показатель морозостойкости. Эти части общего сооружения постоянно нагреваются и охлаждаются, поэтому должны выдерживать сильные температурные перепады. Марка параметра обозначается как F с числом в интервале 15-300. Как правило, чтобы сложить печь, используют изделия с морозостойкостью F75-F100.

Печной материал характеризует также показатель полнотелости. Выкладывать сооружение нужно из полнотелого изделия, без пустот.

Материал

Виды кирпичных изделий по материалу изготовления:

  • керамический;
  • шамотный;
  • силикатный;
  • клинкерный;
  • гиперпрессованный.

По своим свойствам, составу для кладки печи подходят только первые два.

Керамические изделия изготавливают из глиняных смесей. Глина проходит очистку, размачивание, замешивание, формовку, просушивание, обжиг (в специальной печи при температуре свыше 1000 градусов). Процедура обжига длится установленное время, делая поверхность полуматовой, одного оттенка. Если не додержать, изделие будет светлым, передержать — темным.

Выделяют строительный (рядовой) и лицевой виды керамического кирпича. Первый используют для выкладки основания, вторым оформляют внешнюю кладку сооружения. Материал не выдерживает температуры выше 700 градусов, поэтому топку (внутреннюю часть печки) лучше выкладывать другим кирпичным материалом.

Для этой цели подходит шамотный кирпич. Изготавливается из шамотной глины (70%), естественных добавок (30%). Качество можно оценить по цвету. Хороший будет золотисто-соломенного оттенка, плохо обожженный — практически белого. Шамот обладает полезными свойствами: стойкостью к температурным перепадам, способностью накапливать, сохранять и отдавать тепло, длительностью эксплуатации. Его производят разной формы, поэтому довольно часто используют при облицовке готового сооружения. Благодаря своему цвету он хорошо смотрится в общем интерьере.

Марка

Маркируют прочность (М 25-1000), морозостойкость (F 15-300). Отдельно идет маркировка шамотных изделий. Общее обозначение “Ш”, дополнительно делится на классы: “А”, “Б”. Отличаются способностью выдерживать максимальную температуру. Класс “А” больше, чем “Б”. Цифровое обозначение рядом — это размер. Пример маркировки: ША5 и ША8. Первый меньше по ширине, а соответственно легче по весу, зато стойкость к высокой температуре у него чуть больше.

Самая высокая марка изделия, полученного из натурального сырья — М300, соответственно, последующая маркировка применяется для кирпича с примесями. Его в кладке печи не используют.

Если выбирать производителя, то обычно предпочтение отдается отечественному производству и странам Прибалтики. Зарубежные изделия стоят дороже, используются чаще в декоративных целях.

Функциональность

Кирпич различают по области применения:

  1. Строительный (рядовой). Может иметь сколы, изъяны, не влияющие на прочность. Высокую температуру не выдержит, поэтому используется при выкладке фундамента, а также дальних от топки отсеков.
    Применяют, если планируется дальнейшая отделка сооружения
    плиткой, штукатуркой.
  2. Облицовочный (лицевой, фасадный). Должен иметь идеальный вид, без дефектов, отклонений от стандарта. Делится на 2 вида: фасонный, фактурный. При кладке печи первый используют для отдельных элементов декора. Второй применяется редко, причем только керамический.

Какой кирпич нельзя использовать

В изготовлении печки не используются следующие виды:

  • Силикатный. В состав входит песок, известковые добавки. При высокой температуре будет трескаться, крошиться, выделять вредные компоненты.
  • Гиперпрессованный. В составе 90% — ракушечник, известняк, мрамор. Во время обжига пропадает вся влага, образуются поры, теряется прочность. Не переносит высокую температуру, выделяет углекислый газ, разрушается.
  • Строительный обычный. Не выдерживает нагрева. Применяется редко при выкладке слабо нагревающихся участков.
  • Декоративный. Также не устойчив к термической нагрузке. Максимальная температура для эксплуатации — 60 градусов.

Как проверить кирпич

Есть стандарты, сертификаты на изготовление изделий, также можно обратится к печному мастеру. Если нет возможности ознакомиться с документами, проконсультироваться со специалистом, то можно воспользоваться простыми методами проверки.

В первую очередь оценивается внешний вид. Изделие должно быть правильной формы, без искривлений, максимальная погрешность в размерах — 2 мм. Если на поверхности просматривается пленка, значит, процедура закаливания прошла неправильно. Такой кирпич не выдержит высокой термической нагрузки.

Далее проверить звуком. После легкого удара по широкой стороне должен быть легкий звон. Если внешние дефекты не обнаружены, звуковая проверка выявит имеющиеся недостатки.

Обязательно осмотреть изделие изнутри, предварительно расколов, распилив. Хороший образец имеет равномерный цвет, в месте скола не крошится.

Эти простые способы помогут выбрать качественный материал для будущей печи.

На что класть шамотный кирпич

Кирпичная печь весьма распространена даже сегодня. Ее используют не только в домах для приготовления пищи, но и в банях. И от качества кладки во многом зависят ее эксплуатационные характеристики. Качество печи напрямую зависит от материалов, который были выбраны для ее кладки. Профессиональные строители рекомендуют шамотный кирпич, так как он способен выдерживать и механические, и термические нагрузки одновременно. Его можно нагревать без последствий до 1500°С, чего более чем достаточно для стандартной печи.

Шамотный кирпич – достаточно специфический материал, и работать с ним нужно по-особенному. Перед непосредственным процессом возведения необходимо выполнить сухую кладку, а также подгонку изделий по размерам. Месторасположение каждого кирпича запоминается и только после этого можно замешивать.

Раствор для шамотного кирпича должен отвечать множеству требований, чтобы

топка из шамотного кирпича и печь получились качественными.

  1. Необходимая вязкость для удобства в работе.
  2. Прочность соединения с огнеупорным кирпичом.
  3. Привлекательный внешний вид, который не будет портить экстерьер всей печи.
  4. Достаточное время эксплуатации после готовности.
  5. Быстрое удаление лишних капель простыми чистящими средствами или водой.

Именно поэтому стоит всерьез задуматься над вопросом выбора смеси для кладки.

Смесь для кладки шамотного кирпича

Рассмотрим несколько наиболее распространенных и качественных смесей, которые используются в современном строительстве. Каждый из них обладает своим индивидуальным набором особенных характеристик. Выбирайте тот, который подойдет для осуществления ваших целей лучше других.

Глиняно-песчаный

Один из самых распространенных вариантов. Для кладки используется глина средней жирности.

Можно закупить сырье или найти самостоятельно. Если в выбираете второй (более бюджетный и сложный) вариант, вам предстоит узнать о месторождении подробнее. Важно брать глину только из открытых источников. Сырье должно вылежаться, подвергнуться низким и высоким температурам, осадкам и другим атмосферным явлениям, чтобы стать более пригодной к использованию. Не стоит пользоваться сырьем, которое находится на открытом воздухе менее 3 лет.

Если у вас нет возможности найти поблизости подходящий источник, обратите внимание на предложение рынка стройматериалов. Вы можете приобрести молотую глину.

Приготовление раствора – достаточно трудоемкий процесс, но он того стоит. Награда за негопрочный и огнеупорный материал. Рассмотрим процесс изготовления по этапам.

  1. Залейте глину водой и оставьте на несколько суток, помешивайте время от времени. Освободите получившуюся смесь от всех примесей механическим способом (пользуйтесь ситом).
  2. Теперь в подготовленный огнеупорный раствор
    добавьте песок. Профессионалы не рекомендуют пользоваться речным, лучше приобретите строительный в магазине. Отмечается, что речной песок плохо скрепляется с глиной из-за скругленных краев песчинок.
  3. Песок также предварительно необходимо полностью очистить от примесей посредством просеивания.

Теперь один из самых важных и интересных этапов – определение конкретного процентного соотношения глины и песка. К сожалению, точной цифры назвать никто не сможет, поэтому придется искать путь экспериментальным способом. Данный факт обуславливается тем, что глина всегда имеет разный состав, и вам нужно подобрать оптимальное количество песка для вашего случая. Существует несколько распространенных способов.

  1. Возьмите небольшое количество песка и глины и замешайте. Теперь разделите на пять частей. Первую оставьте в исходном положении, во вторую  добавьте 0,125 части, в третью – 0,25 и так далее. Оставьте их высыхать и оцените результаты. Оптимальное соотношение определяется по состоянию лепешек: если нет трещин – вариант вам подходит. Вы можете пойти еще дальше и найти более совершенный вариант в своем диапазоне.
  2. Второй способ не такой точный, но вполне подходит в большинстве случаев. Замешайте огнеупорный раствор, запомните соотношение частей. Намажьте на один кирпич слой в 5 мм, прижмите к нему второй и оставьте высыхать на 3-5 минут. Затем приподнимите получившуюся конструкцию за одно изделие. Если соединение не распадается - вам удалось найти хорошее соотношение.
  3. Выложите на огнеупорный кирпич слой кладочного раствора толщиной около 5 мм. Через 10 минут рассмотрите результаты. Если трещин нет, добавьте больше глины. Если большие – песка. Оптимальный вариант – небольшие трещины по всей поверхности.
  4. Окуните деревянную палку в раствор. Вытащите и оцените результат. Если на палке остался слой более 2 мм, добавляйте больше песка. Если палка практически чистая –
    глину
    .

Все результаты экспериментов рекомендуется фиксировать на бумаге. Так у вас будет гарантия того, чтобы в дальнейшем вы будете замешивать правильно.

В процессе работы сразу же стирайте капли кладочного раствора, пока они не высохли. В противном случае очищать поверхность будет трудно.

В печи есть места, где конструкция испытывает наибольшие нагрузки. (дверца, фурнитура и т.д.). Здесь необходимо пользоваться армированным раствором. В готовую смесь добавьте примерно 25% измельченной минеральной ваты. Помните, что профессионалы не советуют использовать такое соотношение компонентов для всей конструкции.

Специальные составы

Шамот – особенный материал, его не спутаешь ни с каким другим. Для его кладки часто пользуются растворами, в состав которых входит шамотная глина. В результате практически вся конструкция будет иметь идентичную структуру. Это гарант не только механической прочности, но и высокой, а главное равномерной устойчивости к высоким температурам. Одним из лучших вариантов является мертель шамотный.

Интересный материал, который превосходно подходит для кладки огнеупорного кирпича. Если правильно подобрать смесь, шамотный мертель сможет выдержать температуру свыше 17 тысяч градусов! Это поистине рекордные показатели. Но как он используется в быту?

В отличие от глины, которую можно обнаружить в месторождениях, шамотный мертель так или иначе придется покупать. Магазины реализуют его в упаковках по 20 кг. На весь процесс вам понадобится около 5 упаковок. Материал при правильной обработке заменяется шамотным песком.

Для приготовления раствора сухая смесь смачивается водой. Необходимо добиться консистенции сметаны. Теперь перемешайте получившийся состав инструментом или вручную. Он должен обеспечивать устойчивость соединения, но при этом давать возможность для сдвига кладки для исправления допущенных ошибок.

Разрешается использовать раствор с применением жидкого стекла. Расскажем о нем подробнее.

Смесь цемента и жидкого стекла является огнеупорной и одновременного достаточно прочной, чтобы выдержать эксплуатационные нагрузки на печь. В смесь можно добавить также и кварцевый песок, который также отличается высокой термической устойчивостью. Жидкое стекло наделит кладочный раствор следующими характеристиками.

  1. Высокая сопротивляемость к экстремальным температурам. В топке температура редко поднимается выше 1500 °С. Жидкое стекло выдерживает такую нагрузку с легкостью.
  2. Качественная гидроизоляция. Вы можете не волноваться о том, что печь подвергнется воздействию влаги, так как швы будут полностью защищенными. А если вы покроете поверхность стен жидким стеклом, то она полностью будет обтянута огнеупорной гидроизоляционной пленкой.
  3. Жидкое стекло способно увеличить прочностные характеристики состава. Использование этого материала в сочетании с другими значительно продлевает срок службы швов.
  4. В ряде случае пользоваться топкой можно будет почти сразу после возведения.

Сложность заключается в том, что жидкое стекло (или силикатный клей) достаточно быстро высыхают, поэтому вам придется замешивать небольшое количество смеси и быстро наносить его, пока он не успел затвердеть. В противном случае соединение будет непрочным.

Сделать покупку

Все представленные выше материалы имеются на виртуальных прилавках нашего интернет-магазина. Ознакомьтесь с полным предложением в каталоге и сделайте выбор для своей печи. Чтобы оформить заказ, обратитесь к нашим специалистам по телефону. Они готовы помочь вам подобрать материалы, исходя из специфики вашей деятельности.

Как класть огнеупорный кирпич и какой приготовить раствор?

Для кладки печей и футеровке печных топливников используют термостойкий блок. Раствор для шамотного кирпича можно изготовить самостоятельно. Поскольку такой материал устойчив к большим перепадам температур (до 1500 градусов при топке), щелочи и всевозможным кислотам, печь из шамотного кирпича считается наиболее надежной. Шамотный блок весит около 3 кг и имеет размер 250×120×65 мм.

Особенности

Кладка огнеупорного кирпича не требует предварительной пропитки, но сразу необходимо очистить поверхности от пыли и грязи. Правильно наносить шов до 3 мм. Есть 4 категории огнеупорной кладки, которые отличаются толщиной шва:

  • I — до 1 мм;
  • II — 2 мм;
  • III — 3 мм;
  • IV — от 3 мм.

Категорию выбирают в зависимости от рассчитываемых температур. Для самого низкого градуса — самый толстый шов. Огнеупорный материал используется для полной постройки печи, также необходим для выкладки топливника и футеровки печи. К положительным характеристикам изделия относят не только прочность и долговечность, но и эстетичный вид. Точная форма блока ускоряет процесс кладки, поскольку на него хорошо садится плитка и изразцы.

Вернуться к оглавлению

Какой нужен кирпич?

Яркий материал подойдет для футеровочной работы.
  • Для футеровки лучше всего использовать сырье с наиболее яркой окраской.
  • На нем не должно быть белых высолов и других дефектов.
  • Форма должна быть точной, а звук при постукивании по камню — звонким.

Недообожженные и переобожженые камни нельзя использовать в работе. В первом случае камень отличается пористостью и хрупкостью, слишком быстро пропитывается влагой. А во втором железняк не пригоден к использованию в футировке, хотя по-прежнему хорошо подходит для постройки подземных конструкций.

При выборе огнеупорных материалов обратите внимание на маркировку — марка «Ш» на изделии обозначает шамотный камень.

Вернуться к оглавлению

Как приготовить раствор?

Раствор для кладки шамотного кирпича в основном используется песчано-глинистый (либо не используют вовсе). Само соединение делают своими руками либо применяют шамотный мертель — мелкий порошок, который при добавлении воды образовывает необходимую консистенцию смеси (песок должен содержать зерна размером до 2,5 мм).

Мертель готовится путем добавления воды к порошку и его тщательного вымешивания.

Порошок, с постепенным добавлением чистой воды, сбивают до средней (подобной сметане) густоты строительным миксером или альтернативным инструментом. Затем раствору около часа необходимо настояться, после чего состав повторно вымешивают. Основным показателем качества считают схожесть огнеупорных характеристик смеси с кирпичом для укладки. Чтобы обеспечить крепость смеси, в нее можно добавить портландцемент (1/6 относительно всей массы смеси) или 100—150 грамм соли на ведро раствора.

Вернуться к оглавлению

Как приготовить смесь самостоятельно?

Потребуется:

  • вода;
  • шамотный песок;
  • молотая огнеупорная глина.

Глину обязательно заранее вымачивать в воде до 3 суток, временами перемешивая. Когда материал будет готов, его протирают сквозь сито (с делениями 3×3 мм). Далее к глине постепенно вмешивается песок, просеянный сквозь мелкое сито. Его добавляют в соотношении 6:1 (на 100 блоков используют 3 ведра раствора, или 40 кг сухой смеси). Класть кварцевый песок, гранитную или мраморную крошку не рекомендуется. Лучше всего использовать специальный песок (перебитый в крошку огнеупорный блок). Компоненты смешивают сухими и только затем добавляют воду.

Вернуться к оглавлению

Подготовка

Сухая кладка необходима для подбора максимально подходящего материала.

Прежде чем крепить шамотный кирпич на раствор, лучше подобрать и притереть отобранные блоки посредством сухой укладки. При необходимости кирпич предварительно притесывают, чтобы добиться максимальной плотности между блоками. На этом этапе потребуется щуп для проверки необходимой величины зазоров. После пробной укладки огнеупорный кирпич снимают в порядке следования сухой кладки.

Толщина шва приемлема, если щуп в 15 мм с толщиной самого шва, входит на глубину до 20 мм.

Вернуться к оглавлению

Как правильно класть огнеупорный кирпич?

Первым и важнейшим этапом процесса кладки является точная разметка. Также необходимо соблюдать следующие правила:

  • Каждый кирпич в процессе кладки подбивают, а затем выравнивают.
  • В каждом новом ряду кирпича, натянутый шнур закрепляется гвоздями в свежих швах.
  • Раствор должен распределиться по поверхности равномерно, за этим стоит следить, поскольку от этого зависит плотность кладки и ее прочность соответственно.
  • Кирпич следует смачивать постоянно, потому что при контакте сухого блока с раствором, кирпич активно поглощает его влагу, а это приводит к потере свойств смеси. Смачивают блоки, опуская их в воду на несколько секунд.
Правильная расшивка кладочных швов убережет кирпичи от преждевременного разрушения.

Необходимо учитывать то, что расшивка швов должна быть максимально качественной. В слишком глубокий или незаделанный шов может попадать вода, откладываться влага, которая под воздействием температур разрушает кладку. Чтобы обеспечить прочную и качественную горизонтальную кладку и гарантировать сохранение толщины швов, используют рейки-порядовики, к которым крепят шнур (на него ориентируются при укладке первого слоя кирпича).

Кладка в 2 изделия выполняется ложковыми рядами, в 1 блок — тычковыми, в полтора — попеременно и тем, и тем. Печи, дымоходы и прочие сооружения из огнеупорного материала вертикально-поперечные швы перевязывают в ближайших ложковых рядах на пол, а в тычковых — на четверть блока. Перевязка вертикально-продольных шовных линий производится чередованием рядов по высоте укладки.

Как правильно класть шамотный кирпич?

Многие печники, самостройщики и даже заказчики, реализующие мои проекты, интересуются – как правильно класть шамотный кирпич. Мне часто приходится отвечать на вопросы: на каком растворе класть шамот, как приготовить этот раствор, можно ли использовать для кладки шамотного ядра такую-то смесь, какой толщины делать швы и многие другие.

Я занимаюсь проектированием печей для кулинарии — русских, помпейских, мангалов, плит под казан и т. п. В качества топлива в моих печах используются сухие дрова. Температура внутри топливника вряд ли может превысить 800 оС. Это слишком высокая температура, чтобы ее выдержал современный керамический кирпич, поэтому внутрення часть топливников во всех моих проектах выполняется из шамотного кирпича, который необходимо укладывать на смесях с аналогичными физико-химическими свойствами. Наиболее распространенная смесь для кладки огнеупорного кирпича — мертель МШ-28, представляющий собой смесь порошка огнеупорной глины и молотого шамота (обожженой шамотной глины). Мертель спекается при температуре от 1200 оС, которая без специальных ухищрений не может быть достигнута в дровяной печи. Поэтому если кладку вести на мертеле, затворенном на обычной воде, то он постепенно высыпается из шва, что негативно влияет на прочность изделия и газоплотность швов. Для устранения этого недостатка в воду, используемую для затворения кладочной смеси, добавляют жидкое стекло (силикат натрия или кальция). Швы получаются более прочными и не подвержены высыпанию.

В состав мертеля входит огнеупорная глина, которая после высыхания раствора связывает частички заполнителя (молотого шамота). Для того, чтобы эта связь была прочнее, глину перед употреблением следует насытить водой. Производители рекомендуют растворам, затворенным на готовых смесях, выстоять в течение нескольких (от шести) часов. Если в жидкость добавлено жидкое стекло, то раствор должен находиться в герметичной емкости. Непосредственно перед применением раствора, для обеспечения его требуемой консистенции (жидкая сметана) в него следует добавить некоторое количество жидкости и еще раз тщательно перемешать.

Шамотные кирпичи в том виде, как они поступают на объект, покрыты хорошим слоем шамотной пыли, также на них могут осесть различные загрязнители. Адгезия загрязненного кирпича к раствору плохо прогнозируема, как правило, хуже чем у чистого. Поэтому перед укладкой шамотный кирпич должен быть очищен от загрязнений. Не стоит его замачивать, достаточно протереть чистой влажной тряпочкой. См. видео, начиная с 1 мин. 50с.


Для достижения лучшей адгезии поверхности кирпича к раствору (прочности, газоплотности шва) поверхность кирпича должна быть огрунтована более жидким раствором мертеля. При этом раствор сначала тщательно втирается в поверхность кирпича, оставшиеся излишки удаляются. См. видео начиная со 2 мин.

После завершения грунтовки поверхностей на них наносится раствор и кирпич осаживается (пристукивается киянкой или молотком). При этом толщина швов должна быть не более 3мм.

Для демонстрации необходимости грунтовки кирпича и оценки влияния на качество шамотной кладки добавления жидкого стекла был проведен эксперимент. Было склеено 9 образцов из пластин Боровичевского шамотного кирпича ШБ-8 размером 250х20 мм на мертель МШ-28, затворенный на смеси воды и жидкого стекла. Содержание жидкого стекла в жидкости, используемой для затворения мертеля, было – 0, 5, 10, 25, 50, 90, 100 объемных процентов. Для всех концентраций жидкого стекла были сделаны образцы, склеенные по «правильной» технологии, т. е. протирка влажной тряпкой, грунтовка жидким раствором мертеля, склеивание методом выдавливания.
Образцы были высушены в течение месяца


и трижды подвергнуты воздействию высоких температур в топливнике плиты под казан. После каждого нагрева топливник плиты остужался естественным образом до комнатной температуры.

Для концентрации 0, 50 и 100 % были изготовлены образцы, уложенные без протирки и грунтовки. Склеенные пластины получены мокрой алмазной резкой, поэтому для «чистоты» эксперимента присыпаны шамотной полью, получилось как реальный кирпич на заводском поддоне. Необходимость грунтовки подтверждается результатами испытаний, которые можно посмотреть начиная с 13 мин 02 с видео. Не протертый и негрунтованный кирпич имеет худшую адгезию к раствору, и как следствие, меньшую газоплотность и прочность шва.

В результате испытания швов на прочность было показано, что прочность швов возрастает с увеличением концентрации жидкого стекла в жидкости, используемой для затворения мертеля. Результаты испытаний наглядно представлены на видео, начиная 13 мин 02.

Высыпание мертеля из швов готовой кладки вряд ли возможно при концентрации жидкого стекла более десяти объемных процентов. См. начиная с с17 мин. 14с.

Многие боятся прочных швов в кладке, по той причине, что кирпичи не смогут перемещаться относительно друг друга и кладка разрушится. Это не совсем верно. Например, в доменных печах и подобных агрегатах швы спекаются с кирпичами и образуются монолитная конструкция и ничего все прекрасно работает. Тоже можно сказать и про монолитные конструкции из жаропрочных бетонов.

Сколько же добавлять жидкого стекла в жидкость для затворения кладочных растворов на основе мертеля используемого для строительства кулинарных печей? Если речь идет о небольших элементах конструкции, например, топливника плиты под казан «Стоунхендж», по которым возможны удары поленом, кочергой ит.п., то настоятельно рекомендую затваривать мертель на жидком стекле.

Если речь идет о больших конструкциях, где исключены механические воздействия для исключения высыпания швов для затворения мертеля достаточно использования раствора жидкого стекла в воде с концентрацией 10 объемных процентов.

Авторские проекты печных комплексов

Нравится мой проект? Слишком сложный, не поместится в вашей беседке, летней кухне? Закажите проект печного комплекса: мангала, барбекю, русской, помпейской печи у меня. Сделаю быстро и качественно, в соответствии с вашими кулинарными предпочтениями, финансовыми возможностями.

Часто встречающиеся ошибки при кладке бытовых печей, установке печных труб и водяного отопления

1. Кладка кирпичей «насухую».
Предварительно вымоченный в воде кирпич обладает следующими свойствами: а) держится в кладке немного крепче, чем сухой, потому что вода является транспортной средой для печного раствора и дает ему глубже проникать в поры материала;
б) позволяет достигать более тонких печных швов, что также значительно повышает надежность и долговечность печной кладки.

Предварительно вымоченными должны быть обе поверхности, участвующие в кладке (доставать кирпич из воды нужно непосредственно перед самым моментом укладки на печной раствор). Кирпич, предназначенный для укладки, стоит некоторое время (не менее 1-2 минут) выдерживать в широком ведре с водой, периодически подливая туда воду. Для удобного смачивания верхних поверхностей кирпичей, уже закрепленных в кладке, можно сделать «мини-лейку», проколов 5-8 отверстий в пробке из-под пластиковой бутылки.

В старых изданиях рекомендуют вымачивать кирпич в воде непосредственно перед кладкой в течение 15 минут. Но мне думается, что и одной-двух минут будет вполне достаточно. Шамотный кирпич в воде не вымачивают, а только ополаскивают непосредственно перед его укладкой.

2. Сужение поперечных сечений дымовых каналов менее одного кирпича на плашку «300 см2. Сужение поперечного сечения дымового канала, более рекомендуемого мной («300 см2) заметно снизит тягу. Сырые дрова в такой печи гореть будут слабо. Возникнут неизбежные проблемы и с достижением равномерной теплоотдачи. 3. Неправильный крепеж рамки топочной дверки — часто встречающаяся ошибка печника.

4. Отсутствие теплового зазора при установке рамки топочной дверки. Тепловой зазор должен быть 0,5 см по всему периметру рамки топочной дверки. Он заполняется шнуровым асбестом. При невозможности укладки асбеста по тем или иным причинам можно посоветовать проверенный способ установки рамки топочной дверки «на раствор», когда в рекомендуемые зазоры впрессовывается обычный печной раствор. Если печной раствор качественно подобран и протестирован, то он вполне может заменить шнуровой асбест, а в чем-то оказаться даже и надежнее. Практика печных работ показывает, что печной раствор, уложенный в тепловые зазоры по периметру рамки топочной дверки, служит надежно, долговечно и никогда не является причиной растрескивания печной кладки из-за теплового расширения рамки топочной дверки.

5. Проволочная обвязка.
Проволочная обвязка создает лишь видимость добросовестно проделанной работы. Прочности кладке она не только не придает, но и придать не может. Просто потому, что коэффициент теплового расширения металла в 6 раз больше, чем у кирпичной кладки. Однако этот технически безграмотный обычай настолько укоренился в некоторых регионах России, что лучше, руководствуясь желанием не портить отношения с заказчиками, делать то, о чем они просят. Можно порекомендовать располагать проволочную обвязку ближе к внешнему краю печной стенки, где она будет меньше нагреваться.

Иногда на сводах классических русских печей разумно (для придания им дополнительной прочности) укладывать прутковую обвязку из прутка диаметром 1 см или из железных полосок подходящего сечения. Однако при этом магистрали обвязки необходимо укладывать на расстоянии не более 1,5-2 см от внешних краев стенок печи.

6. Несоблюдение других тепловых зазоров.
Тепловые зазоры колосников по всему периметру на 0,5 см засыпаются песком или золой. Плита также не должна устанавливаться впритык или закладываться сверху кирпичной кладкой. Ей необходимы тепловые зазоры около 0,5-1 см.
Тепловые зазоры поддувальных дверок могут быть самыми незначительными. О тепловых зазорах задвижек тяги в литературе о печном деле не упоминается.

Иногда на практике приходится видеть кухонные плиты, наглухо заложенные кирпичной кладкой по всему их периметру (кроме одной стороны, разумеется). И при этом на стенках печи не обнаруживается ни малейших разрушительных следов от теплового расширения плиты. Явление это очень редкое, и как его объяснить, я не знаю. Обычно плиты, наглухо заложенные кирпичной кладкой, заставляют ее в период отопительного сезона ощутимо «дышать» и соответственно активно растрескиваться.

7. Металлические полосы внутри кладки.
При необходимости обустройства подпорок под вертикальные внутренние перегородки дымовых каналов нужно использовать поставленные торцом вверх кирпичи — это будет намного надежнее и долговечнее, чем применение металла внутри кладки.

Рис. 13. Схема установки первого нижнего кирпича внутренней стенки межколодцевой перегородки (внутренний разрез)
Схема установки первого нижнего кирпича внутренней стенки межколодцевой перегородки (внутренний разрез)

А. Нижний кирпич вертикальной перегородки
Б. Проходное отверстие
В. Опорный кирпич

8. Установка духового шкафа впритык к топке печи.
Горячие тепловые потоки разумнее подводить к духовому шкафу снизу и потом направлять их вверх, через колодцы равного сечения, огибающие духовой шкаф с обеих сторон. В таком случае хлеб, выпекаемый в правильно установленном духовом шкафу, будет равномерно пропекаться со всех сторон.

В случае, когда переустановка неправильно расположенного духового шкафа затруднительна, можно выложить дополнительную жарозащитную стенку со стороны топки. Но это, конечно же, не лучший вариант.

9. Кладка дымовой трубы выше кровли на печной (глиняно-песчаный) раствор. Кирпичная дымовая труба выше кровли ложится на цементный раствор.

10. Изготовление печных труб из оцинкованной жести. Печные трубы, изготовленные из оцинкованной жести, прогорают в несколько раз быстрее, чем трубы из неоцинкованной.

11. Установка промышленных двустенных дымовых труб вне отапливаемого помещения.
Правильно сложенная печь не нуждается в двустенных утепленных трубах, которые стоят значительно дороже одностенных.

12. Выпускаемые для установки на бытовые промышленные котлы тонкостенные (одинарные) трубы из нержавеющей стали с зольником в нижней части и задвижкой тяги, выполненные в цельносварной конструкции, ни по медицинским нормам, ни по правилам пожарной безопасности ставить внутри жилых помещений категорически нельзя.

Раскаленные газы, доходящие до 1300 С, будут нещадно пережигать воздух, нанося серьезный вред здоровью даже кратковременно пребывающих в этом помещении людей. А все, что будет находиться ближе полутора-двух метров около этого «огнедышащего монстра», может легко вспыхнуть и вызвать пожар в доме. Вместо тонкостенных труб из нержавеющей стали к выходному отверстию бытовых промышленных котлов надо выкладывать зольник и (желательно) искрогасительный зуб (см. главу 22) из шамотного кирпича, уложенного на специальной жароупорной шамотной глине. Это, конечно, хлопотнее и дороже, зато благоразумнее и надежнее.

13. Расширительный бак в отопительных системах иногда бывает разумно вваривать в самую холодную точку отопительной магистрали, а не в самую горячую, куда его нередко традиционно помещают и где в период активного прогрева печи он почти постоянно кипит. Находящуюся в таком расширительном баке воду приходится доливать едва ли не ежедневно. Но делать подобную переустановку можно только при условии, что расширительный бак будет находиться в помещении, а не на чердаке. В противном случае он утратит свойство быть одним из наиболее горячих технологических узлов в тепловой водной магистрали и станет просто-напросто перемерзать при наступлении значительных зимних морозов.
При необходимости переустановки точки вваривания расширительного бака трубка, связывающая расширительный бак со всеми остальными технологическими узлами водяного отопления, должна привариваться к одной из наиболее низких горизонтальных точек водной тепловой магистрали. В верхней же точке отопительной системы надо вварить трубку для свободного выхода воздуха, образующегося в процессе активного кипения воды и ни в коем случае не устанавливать на эту трубку кран. Если кто-нибудь по недоразумению его закроет, то может возникнуть аварийная ситуация в тепловой магистрали.

14. Установка тепловых батарей из толстых водяных труб может очень сильно снижать КПД системы водяного отопления. Большинство домов с водяным отоплением доперестроечного периода именно так и устроено. Но прежде чем приступить к переделке своей старой отопительной системы, надо обязательно получить подробную консультацию у опытного теплотехника. Пусть он сделает расчет, сколько дров вы ежегодно могли бы экономить, установив более совершенную систему отопления. Исходя из конкретных цифр, переведенных на рубли, вы сможете принять то или иное обоснованное и продуманное решение.

Можно ли использовать силикатный кирпич для печи

Можно ли использовать силикатный кирпич для печи

В современном мире тепло в дом подается разными способами, однако обычная кирпичная печь не сдает своих позиций. Печь из кирпича может быть сложена в бане, загородном доме или на даче. В жилом помещении печь создает особый уют и помогает согреться при сбоях в работе отопительной системы. Чтобы печь отвечала всем требованиям, необходимо правильно выбрать материал для ее изготовления.

Использование силикатного кирпича для кладки печи

Для изготовления силикатного кирпича используется смесь кварцевого песка и известковых присадок. Такой состав позволяет получить изделия правильной формы с достаточно плотной структурой. Материал подобного типа отлично подходит для облицовки строений или создания перегородок.

Но как ситуация выглядит в случае с печами, допускается ли использование силикатного кирпича для этой цели?

По мнению специалистов, силикатные изделия лучше не использовать для кладки печи. Это объясняется следующими причинами:

  • Раствор на основе глины, являющийся основой печной кладки, не способен держать силикатный кирпич, а без этого невозможно сложить хорошую печь.
  • Силикатный кирпич характеризуется невысокой теплоемкостью, следовательно, печь будет быстро остывать.
  • Силикатным изделиям свойственно высокое влагопоглощение, которое может стать причиной разрушения. А влага присутствует в любой печи из-за большой разницы температуры.

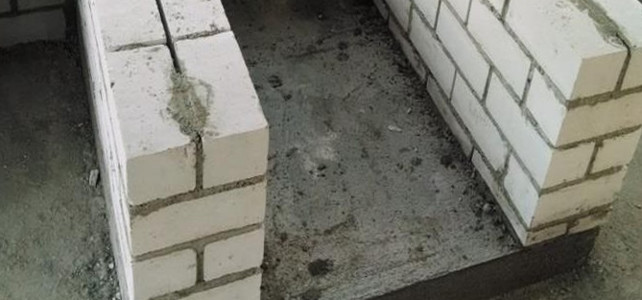

Можно ли использовать силикатный кирпич для печи

Использование силикатного кирпича для кладки фундамента также нежелательно, так как здесь высока вероятность негативного воздействия почвенной влаги.

Силикатный кирпич можно применять при облицовке дымоходов при условии правильной эксплуатации.

Таким образом, свойства, которые присущи силикатному кирпичу, делают практически невозможным использование его для кладки печи.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
