Откатные ворота. Виды и типы
Стоит знать, что:
- Хорошо выполненные откатные ворота отъезжают в сторону без каких-либо ощутимых усилий;
- Автоматизированные распашные ворота обычно имеют два привода, что сопоставимо по цене с автоматизированными откатными воротами.
Откатные ворота бывают следующих видов:
В советское время подвесные ворота чаще всего использовались на въезде промышленных предприятий. Над проемом ворот, метрах в 4-5 устанавливалась балка. К ней на роликовых тележках подвешивалось полотно ворот. Эта громоздкая конструкция (исполнение-то промышленное), обладающая очень высокой надежностью (отдельные экземпляры работают до сих пор), в данный момент не имеет широкого распространения из-за высокой стоимости и ограничения въезда по высоте.
Откатные по рельсу ворота — это самая простая конструкция. Но в настоящее время, она используется только в европейских странах, т.к. требует чистки проезда и не рассчитана на «сильные» ветра и наличие больших слоев снежного покрова.
Подвесные откатные ворота
Ворота откатные по рельсу
Если бы не местные зимы, этот вид ворот, возможно, пользовался бы популярностью. Но в наших условиях маленький рельс «на земле» — это не удачное решение для откатных ворот.
Откатные ворота консольного типа наиболее сложные в исполнении. Но именно такие ворота наиболее подходят для российского климата. Такие ворота не имеют балок над проездом и рельсов под ним. Такие ворота можно установить так, что и соседский пес носа не просунет. Если снег превысит этот зазор, то ворота сохранят свою работоспособность.
Консольные откатные ворота. Балка консоли в верхней части ворот
Консольные откатные ворота. Балка консоли из трубы по середине ворот
Консольные откатные ворота. Балка консоли из разрезанной трубы, в нижней части ворот
Для откатных ворот требуется пространство вдоль забора, куда ворота отъезжают. Это пространство должно быть не меньше ширины вашего проема для подвесных и ворот с рельсом. Для консольных ворот потребуется место, равное 120-200% от ширины проезда. Откатные ворота перемещаются горизонтально, и присутствие возвышения на пути движения ворот недопустимо.
Возвышение рельефа участка в области отката ворот является препятствием для установки этого вида ворот
При самостоятельном изготовлении ворот обратите внимание, что откатные ворота не остановят желающих проехать сквозь них на грузовике.
Это значит что повышенная прочность, а соответственно и вес, не дает реальных преимуществ. Для защиты от пеших лазутчиков лучше применить недорогие датчики движения, включающие свет.
Если дорога к дому идет по узкому проезду и заезжать на участок потребуется с поворотом, то при установке столбов для ваших будущих ворот обратите внимание на ширину проема, которая потребуется. Один человек умудрился построить дом, забор, поставить столбы проема — ни разу не заехав на свой участок. А потом выяснилось, что заезд на участок для него превратился в аттракцион!!!
Для заезда на участок из узкого переулка (участка дороги) требуется более широкий проем ворот
Виды откатных ворот
Этот тип ворот стал популярен из-за удобства в использовании. Однако откатные ворота отличаются сложностью конструкции, поэтому их установка, сервисное обслуживание требуют немалых затрат.
Откатные (раздвижные) ворота устанавливают на въезде на территорию учреждений, организаций, промышленных объектах и частных домов. Поскольку многие производители занимаются выпуском данных ворот, снабжая комплект подробной инструкцией, можно вполне смонтировать их самостоятельно. Тогда не придется тратиться на оплату труда рабочих.
Разновидности раздвижных ворот
Сегодня выпускают несколько разновидностей раздвижных ворот. Друг от друга они отличаются конструктивными особенностями.
Подвесные откатные ворота
Данный тип ворот стал привычным на въезде на территорию объектов, находящихся под усиленной охраной: это предприятия, прочие охраняемые зоны. Чтобы установить такой тип ворот, надо на высоте закрепить балку. Расстояние от балки до земли должно быть таким, чтобы в ворота смог проехать грузовой транспорт. На эту металлическую основу крепятся роликовые устройства, а к ним подвешивается полотно ворот.
Плюсы и минусы подвесных откатных ворот
Данный тип ворот отличается надежностью и долговечностью конструкции. Это подтверждается длительной эксплуатацией имеющихся сейчас ворот.
Некоторым уже более 50 лет. Но они считаются морально устаревшими, потому что создают некоторые ограничения. В частности, хоть верхняя балка и закрепляется на большой высоте, все же она создает препятствия для транспорта, габариты которого не вписываются в ее рамки. Вторым недостатком конструкции можно считать ее материалоемкость. В прежние годы цены на металл были более приемлемыми, сегодня приобрести такое устройство смогут не все.
Ворота откатные по рельсу
Данный тип конструкции отличается простотой и надежностью. Поперек въезда монтируется рельс, по нему движется полотно. Перемещение проходит при помощи роликового устройства. Верхняя часть поддерживается особым устройством, располагающемся в той зоне, где находятся ворота в открытом положении. Эксплуатация такого типа откатных ворот возможна в двух случаях:
- в организациях, уделяющих большое внимание очистке территории от снега;
- в районах с теплым климатом.
Ведь даже небольшой снегопад можно надолго заблокировать работу данной системы.
Если произойдет сбой в работе, вернуть конструкции рабочее состояние будет проблематично.
Несомненным преимуществом данных ворот считается компактность зоны их функционирования. При открывании они откатываются в сторону на ширину проема и лишнего пространства не занимают.

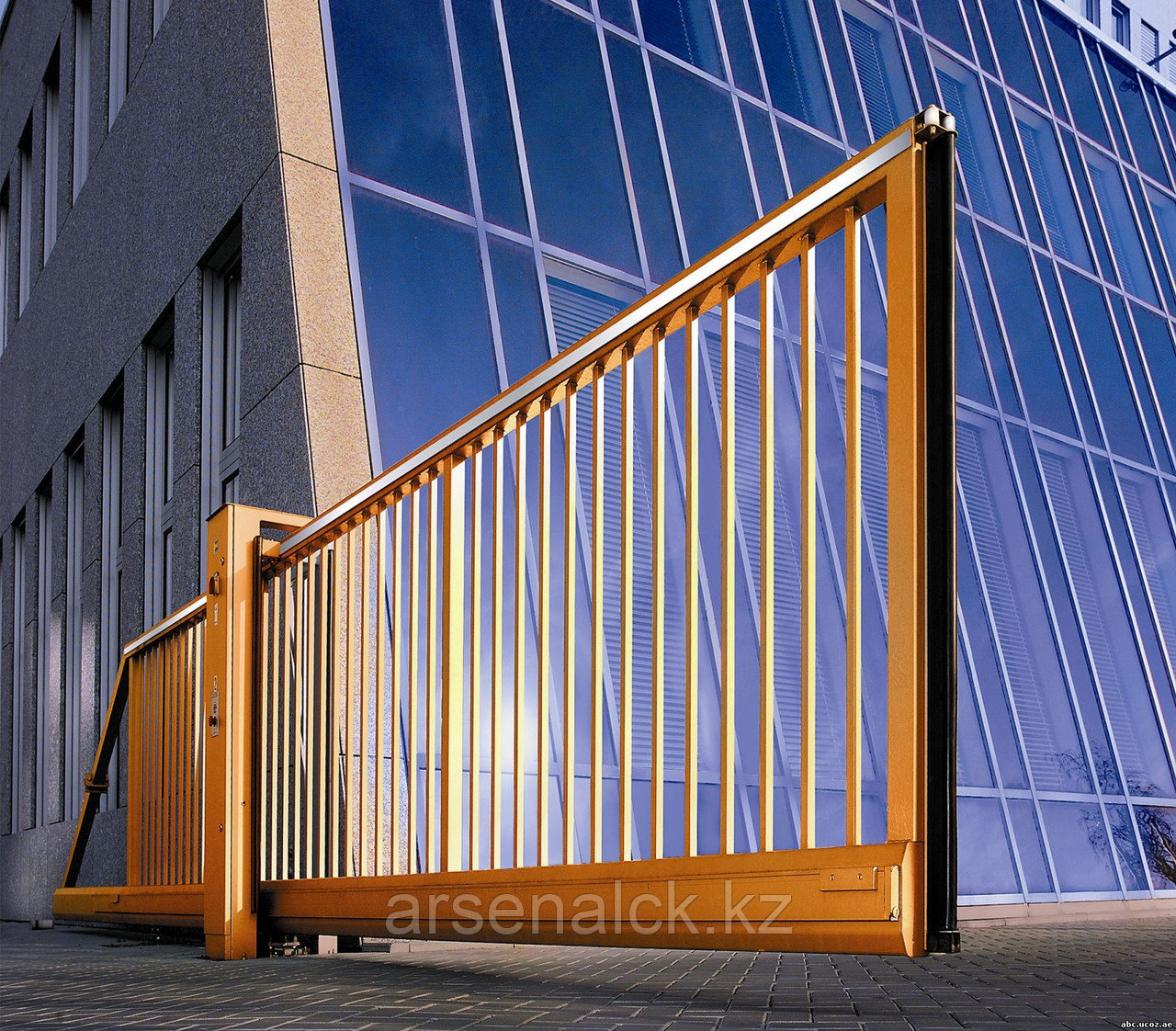

Консольные откатные ворота
Данный тип конструкции не имеет контакта с рельсом снизу и не ограничивается никакими балками сверху. Консольная разновидность была создана специально, чтобы устранить недостатки предыдущих двух вариантов. Такая конструкция отличается сложностью, но дает массу преимуществ. В этом случае плотно крепится с помощью роликов к направляющей балке. Других контактов с опорами у полотна нет. При этом направляющая балка располагается непосредственно в области самого полотна. Например, она может быть в нижней части полотна, это самый распространенный вариант.
Иногда эта балка крепится к средней или верхней части.
Консольные ворота нуждаются в хорошей опоре.
Ее роль может выполнить стена капитального строения. Отдельное сооружение усиленной конструкции для крепления ворот нецелесообразно с экономической точки зрения. Ведь такая основа должна быть рассчитана на эксплуатацию очень тяжелой конструкции. Чаще всего используются ворота с нижним креплением консольного устройства.
Варианты дизайна откатных ворот

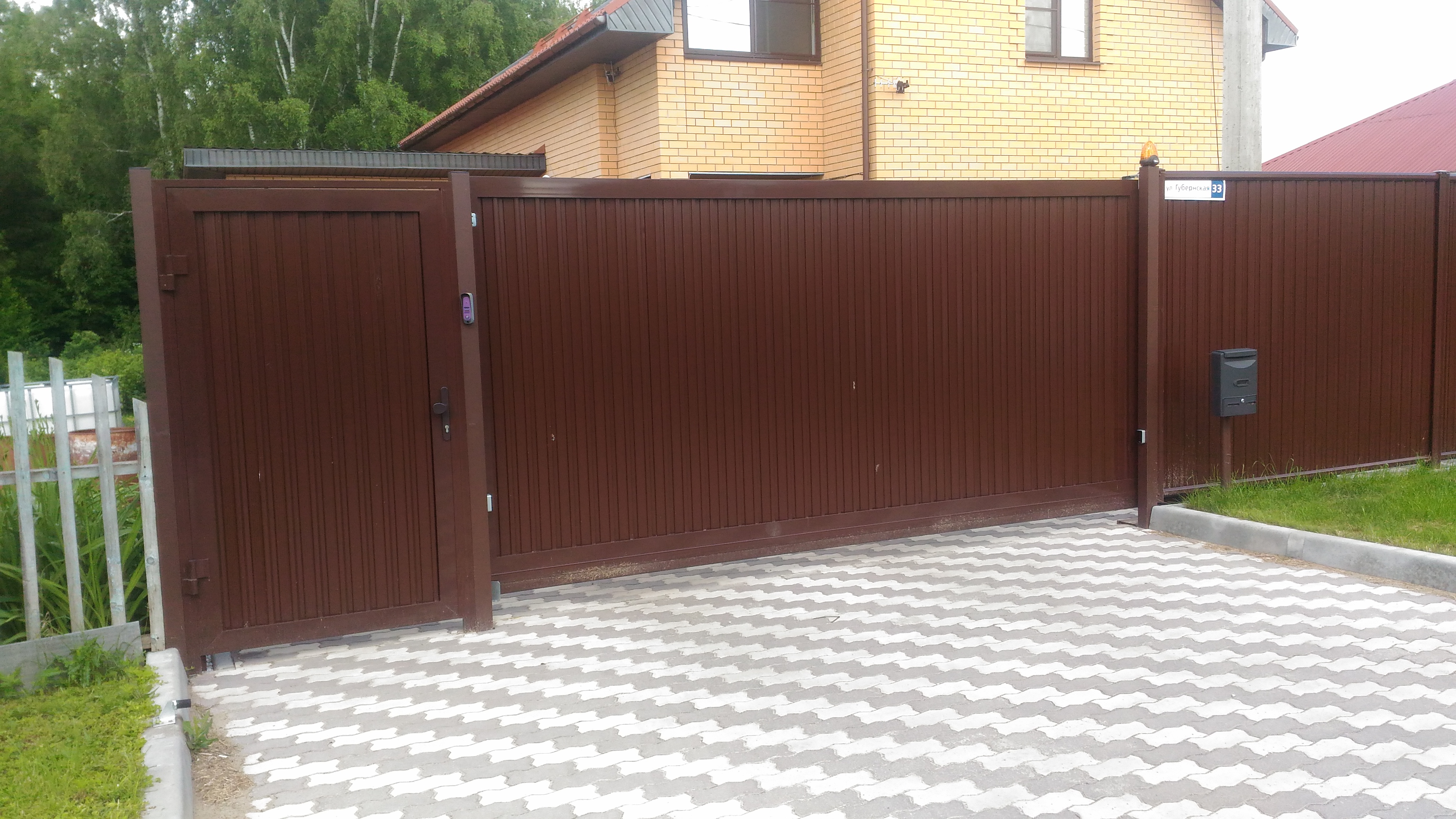

Откатные ворота с профнастиломОткатные ворота с металлическими сэндвич-панелямиРешетчатые откатные воротаОткатные ворота HiTecВорота с аппликациейОткатные ворота с вагонкойПоделиться
Твитнуть
Запинить
Нравится
Класс
Viber
Телеграмка
Какие бывают виды откатных ворот?
18 Ноября 2016Одними из самых популярных конструкций для организации въезда по праву можно назвать
откатные ворота .
Их надежность системы, простота в управлении и привлекательный внешний вид являются одними из главных показателей практичности, эффективности и безопасности откатных ворот.
Среди основных преимуществ откатных ворот – экономия полезного пространства. Такая функция будет очень полезна в условиях территориальной ограниченности въезда, когда нет дополнительного места чтоб открыть конструкции другого вида.
Откатные ворота бывают трех типов, основное их различие в строении конструкции:
- Подвесные ворота
- Откатные ворота по рельсу
- Консольные ворота
Давайте более подробно рассмотрим все три типа ворот
Подвесные ворота
Как правило такие конструкции используют для организации проезда на территорию охраняемых объектов, где одним из важных условий является соблюдение строгого режима безопасности.
Конструкция подвесных ворот представляет собой полотно, подвешенное на специальную балку вверху проема, которая должна находиться на достаточной высоте, чтоб крупногабаритный транспорт мог свободно проехать на территорию.
На балку крепятся направляющие и полотно на роликовых системах, что позволяет полотну двигаться в сторону, тем самым открывая или закрывая проем.
Откатные ворота по рельсу
Самый популярный и прекрасно зарекомендовавший себя вид въездных конструкций. Они позволяют экономить пространство перед въездным проемом и наиболее оптимальным образом организовать его.
Данная модель откатных ворот представляет собой полотно, движущееся при помощи роликовых опор по нижнему направляющему рельсу. Такая конструкция практически бесшумна при эксплуатации, ей легко управлять даже в том случае, когда ворота не оснащены электроприводом.
Однако один минус который может доставить некоторые неприятности при эксплуатации ворот этого вида – это необходимость зимой расчищать снег, для того, чтоб полотно могло беспрепятственно перемещаться по направляющему рельсу. Если пренебрегать данным правилом, то из-за образования наледи система может выйти из строя.
Консольные ворота
Данный тип воротных конструкций создан как серьезная альтернатива двум другим. Такие воротные конструкции не имеют ограничения ни по верху, ни по низу. Направляющая балка в основном крепиться к нижней части полотна, поэтому они исключают необходимость расчищать снег зимой и обеспечивают свободный проезд крупногабаритному автотранспорту.
Но и у данного вида ворот имеется некоторый минус. Для того чтоб осуществить установку этой конструкции, требуется наличие достаточно прочной опоры. Идеальным вариантом может стать стена какого-либо строения. Однако, возможно и возведение опорное части, но такой вариант считается не целесообразным ввиду своих достаточно больших финансовых затрат.
Какую бы конструкцию для своего предприятия или дома вы не выбрали, важно всегда помнить о бережной эксплуатации, постоянном сервисном обслуживании и квалифицированном ремонте. И тогда откатные ворота будут исправно функционировать не один десяток лет.
Варианты, виды, типы откатных (раздвижных) ворот. Какие выбрать?
Какие откатные ворота выбрать?Для того чтобы определить, какой вариант лучше выбрать давайте вкратце рассмотрим, какие есть виды раздвижных ворот.
Первый вариант откатных ворот на подвесной консольной системе
Данный вид раздвижных ворот чаще используется для амбаров, на складах, цехах, автомойках. Этот вариант полотна находится в подвешенном положении и перемещается из стороны в сторону на роликах. Преимуществом можно назвать отсутствие необходимости устанавливать фундамент, но большой минус — ограничена высота въезда, так как верхняя балка преграждает проем.
Второй тип на средней балке
Это более сложная конструкция и менее надежная так направляющий профиль крепиться сбоку в притык по средине створки и требует соблюдения большого количества нюансов. Придуман этот вариант как альтернатива классическому типу на фундаменте сбоку (4 тип). Для этого варианта не потребуется фундамент. Данный вариант откатных ворот не пользуется спросом, только 2-3% выбирают его.
Третий вид на рельсе по поверхности
Этот вариант предполагает перемещение створки по рельсу. На подготовленную поверхность проема, которая обязательно должна быть твердой, на всю длину устанавливают направляющий профиль. Конструкция перемещается влево-вправо на колесах по профилю. Большой минус – полозья по которому движется створка часто засоряются песком, мусором, а зимой намерзает снег и лед. Этот вариант требует постоянной очистки и контроля. Всего 3-5% желающих установить раздвижную конструкцию выбирают этот вид.
Четвертый (самый популярный) вид с нижней направляющей балкой
Если вы еще не знаете какие откатные ворота выбрать, мы с уверенностью скажем, что этот вариант раздвижных ворот лучше и скорее всего ваш, так как более 90% желающих выбирают именно его. Преимущество его в том, что этот вариант не ограничивает высоту проезда, легко устанавливается на фундаменте, ролики спрятаны внутри направляющей и защищены от погодных климатических условий.
Если вы пранируете заказать готовые раздвижные ворота, или планируете изготовить их своими руками на нижней направляющей скажем с уверенностью, что вы приняли правильное решение.
Ворота откатные своими руками (57 фото): виды, особенности устройства и монтажа
Содержание
Стильные откатные ворота
Откатные ворота — самый удобный и востребованный вид ворот
Откатные ворота в стиле хай-тек
Несмотря на то, что откатные ворота своими руками изготовить значительно сложнее, чем более привычные распашные, и стоят они дороже, все большее число владельцев загородной недвижимости выбирают именно их для организации въезда на участок.
Их важное преимущество – экономия места, нет необходимости создавать перед воротами площадку для раскрытия створок, а, значит, можно более эффективно использовать пространство, особенно на небольшом участке.
На сегодняшний день откатные ворота на пике популярности
Откатные ворота очень надежные, удобные и долговечные
Кроме того, нет необходимости после снегопада расчищать эту площадку, чтобы открыть створки ворот. Откатные ворота – более надежные, они имеют лучшую взломостойкость и ветроустойчивость. И еще один важный плюс – откатные ворота с электроприводом смонтировать значительно проще, автоматика для них проще по конструкции, дешевле и надежнее.

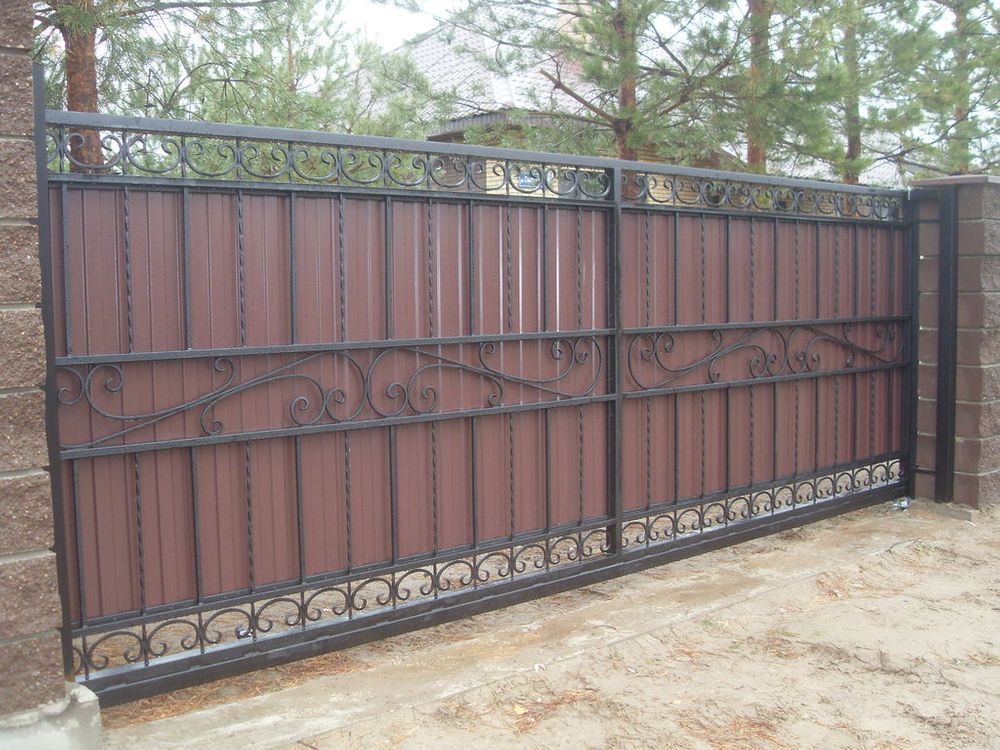

Кованые откатные ворота
Откатные ворота: основные виды
Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.
Откатные ворота бывают как автоматические, так и с ручным приводом
Красивые откатные ворота подчеркнут стиль вашего имения
Подвесные ворота
Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях.
Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).
Рис. 1. Схема устройства подвесных ворот
К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки
Подвесные ворота
Ворота рельсового типа
Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).
Рис. 2. Схема откатных ворот по рельсу
Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы.
Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.
Откатные ворота рельсового типа
Прекрасные откатные ворота с декоративными коваными элементами
Консольные ворота
В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.
Откатные ворота в современном стиле
Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов
Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.
Рис. 3. Схема консольных ворот
Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом
Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом
Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ.
Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.
Эффектные откатные ворота
Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.
Ворота – важный элемент архитектурного ансамбля вашего домовладения
Стильные современные откатные ворота
Установка откатных ворот
Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:
- откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым.
При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )
Рис. 6. Размещение консольных ворот
- любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
- калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
- если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели
Потрясающие металлические откатные ворота
Совет! Готовый комплект для откатных ворот (рис.
7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.
Рис.7. Комплектующие для откатных ворот
Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.
Рис. 8. Чертеж для изготовления консольных откатных ворот
Закладка фундамента
Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:
- глубина – 1 м (на глубину промерзания грунта)
- ширина – 30-40 см
- длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).
Откатные ворота с оригинальными опорами
Гармоничное сочетание стилей модульного дома и его откатных ворот
После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис.
9 )
Рис. 9. Схема изготовления металлической части фундамента
Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.
Рис. 10. Схема бетонирования для установки откатных ворот
Изготовление полотна ворот
Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.
Декоративные ворота рельсового типа
Для большей экономии можно установить откатные ворота своими руками
Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.
Откатные ворота из нержавеющей стали
Монтаж механизма
К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.
Монтаж откатных ворот в большинстве случаев можно выполнить своими руками
После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.
11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.
Рис. 11. Верхний улавливатель ворот
Рис. 12. Нижний улавливатель ворот
Рис. 13. Поддерживающие ролики.
Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:
Ворота откатные своими руками — фото
105 фото монтажа самых популярных конструкций
Как правило, при установке ворот хозяин участка руководствуется одной целью – не допустить свободный доступ. С этой задачей могут справиться ворота разных видов и конструкций.
При выборе подходящего типа чаще всего руководствуются лёгкостью использования и компактностью.
Откатные ворота отвечают этим запросам, поэтому являются довольно популярным типом ворот. Конструкция представляет собой сложный механизм, однако готовый вариант со всеми составными частями предлагают к продаже многие производители. Установить откатные ворота можно и самостоятельно, проявив терпение и творческий подход.
Внешний вид откатных ворот также неплох и может стать настоящим украшением участка. Поэтому при выборе подходящей конструкции учитывайте все нюансы. Для этого можете ознакомиться с фото откатных ворот, которых в изобилии можно найти на просторах Интернета.
Краткое содержимое статьи:
Плюсы и минусы
К положительным чертам ворот на роликах можно отнести:
- Компактность. Не занимают много места, позволяя обеспечить свободное перемещение транспорта.
- Консольная система с нижним креплением обеспечивает надёжность и простоту установки при любой погоде.
- Возможность проявить себя как творческую личность при отделке – богатый ассортимент материала. Можно отделать ворота профлистом или ковкой.
- Широкий набор вариаций.
- Долгое время использования.
- Применение автоматизированных систем.
Откатные ворота имеют и некоторые минусы. Перечислим их:
- Чтобы установить такой вариант придётся потратить большее количество денег, чем при установке других ворот.
- Консольная часть требует для своей установки создание основания — фундамента.
- Несмотря на существенную экономию свободного места в целом, понадобиться дополнительное место для задвигающейся части.
Разновидности конструкций
Современный этап развития общества характеризуется изобилием различных форм и конструкций. То же самое относится и к откатным воротам.
Одна из вариаций – подвесная. Существует такая модификация с давних времён и характеризуется высокой надёжностью.
Суть подвесных ворот в том, что материал на колёсиках прикрепляют к балкам, расположенным на высоте около пяти метров. То есть образуется своеобразное ограничение по высоте для машин.
Вариант с консолью. Как уже упоминалось ранее, вариация устойчива к погодным условиям, таким, как снег, порывы ветра и так далее. Консольные ворота не устанавливают никаких пределов для высоты машин. Конструкция требует возведения фундамента для устойчивости.
Модификация ворот, в основе которых – винтовые сваи. Сваи из металла длиной около 1,5 метра помещаются в землю и играют роль несущих. Как правило, изготавливают и устанавливают их в короткий срок – 3 дня.
Механическая конструкция – требует ручного открывания и закрывания. Несомненными достоинствами вариации будут лёгкая установка и небольшие затраты. Неплохой вариант для установки в месте, которое не часто посещают.
Ворота на автоматическом механизме – наиболее удобный вариант для постоянного пользования.
Ещё один интересный вариант – ворота с калиткой.
Рассчитываем габариты конструкции
Начинать расчеты следует перед началом установки и даже до покупки самих ворот. Вся процедура представляет собой:
- Определиться с размерами проёма, в соответствии с чем будет выбрана конструкция и габариты.
- Рассчитать противовес.
- Предположить массу ворот.
- Создать наброски конструкции, чертежи ворот.
Все эти расчёты можно выполнить самому, проще, но дороже по стоимости будет обращение к специалистам.
Рассмотрим, в чём смысл и значение каждого элемента процедуры расчёта.
Для чего нужны размеры проёма? Размеры проёма определят размеры ворот. Так, в ширину ворота будут равны сумме ширины проема, ширины отступов для закрывания и открывания, а также ширине проёма от центра до центра кареток. Таким образом, ворота будут шире проёма.
Равновесие.
Чтобы добиться равновесия створок, необходимо рассчитать противовес, чтобы масса ворот была распределена равномерно.
Масса створок рассчитывается для определения с помощью стандартов показателей направляющей балки. От этого будет зависеть период эксплуатации конструкции. Расчет производится путем определения веса материалов, из которых створки изготовлены.
Исходя из изложенного, рассчитывают прочность составляющих деталей. К ним относят ролик, улавливатель, поддерживающую шину. Другими словами детали называют комплектующими для откатных ворот.
Прочность нужно рассчитывать для того, чтобы определить, выдержат ли ворота порывы ветра определённой силы. Для обеспечения устойчивости в ветреную погоду нужно подобрать такое сочетание ворот и фурнитуры, при котором прочность деталей была бы выше рассчитанной массы створок.
Из чего состоит конструкция
В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:
- направляющие балки, которые выполняют роль несущей;
- опоры для роликов;
- ролик, который можно снять;
- регуляторы парусности и нагрузки – уловители;
- в качестве крепления используется кронштейн, защищающий ворота от покачивания;
- опора, обеспечивающая створкам подвижность и подставка к ней.
Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.
Сами створки должны также соответствовать определенным требованиям. Таким, как устойчивость, надежность при плохой погоде, сильном ветре, некоторая жесткость. Все эти требования обеспечивают функционирование створок ворот.
Наглядно состав конструкции может представить схема откатных ворот.
Процедура установки
Створка будет осуществлять движение внутри, в пределах участка и ничто не должно ей при этом мешать. Необходимо учитывать такие моменты при подготовке проёма для ворот. И только после учёта всех деталей можете установить на своём участке откатные ворота.
Процедуру установки можно подразделить на несколько этапов:
- фундамент – необходимо сделать для создания устойчивости;
- проведение электрического тока;
- расположение специального столбика в определенном месте;
- внедрение в систему автоматики для ворот и её запуск.
Таким образом, можно установить откатные ворота своими руками, а можно воспользоваться услугами профессионалов.
Фото откатных ворот
Сохраните статью себе на страницу:Пост опубликован: 14.
10
Как выбрать откатные ворота, типы откатных ворот и их характеристики
Правильно выбрать откатные ворота довольно сложно, так как разобраться в технических характеристиках конструкции и определить, какому из продавцов можно доверять свои деньги и нервы достаточно трудоемкий процесс.
Выбирая подрядчика для изготовления сдвижных ворот, обязательно надо понимать, с кем имеешь дело. Лучше всего посмотреть готовые объекты потенциальных компаний, на которых данные конструкции уже установлены, т.к. откатных ворот на рынке много, а вот качество, материалы и внешний вид у изделий заметно отличаются. Опираясь на стоимость с разницей в 50-80 долларов, вы абсолютно не застрахованы от того, чтобы получить некачественную продукцию.
Существует вероятность, что всего через полгода придется искать подходящую краску для закрытия ржавчины, появившейся на ваших въездных воротах.
Виды и типы откатных ворот
Какие откатные ворота купить – этот вопрос задают себе люди, подходя к возведению ограждения у себя на участке. Разобраться с тонкостями и не переплатить, выбрать оптимальный вариант – это задача не из легких.Уличные откатные ворота бывают нескольких типов:
- консольные;
- рельсовые;
- подвесные.
Выделяют также одностворчатые и двустворчатые. Они могут быть на ручном управлении или оснащаться автоматикой.
Рельсовые
Откатные ворота рельсового типа изготавливались еще в СССР, когда современную комплектацию для откатных ворот негде было приобрести. Для снятия нагрузки с несущей трубы использовались всевозможные рельсы в комплекте с движущимися по ним роликами. Сейчас же выпускается усовершенствованная комплектация, обладающая такими достоинствами:-
Масса створки поддерживается роликами, что дает возможность делать очень широкие проемы.
- При правильной балансировке не нужны большие усилия приводного устройства, что увеличивает срок службы и уменьшает износ.
- Направляющая рельса не мешает проезду и не требует укрепленной фундаментной основы.
- Нет ограничения на габаритную высоту транспорта, проезжающего через проем.
- Легкое аварийное открытие даже с учетом большого веса створки.
- Зимой нужно очищать рельсы от ледяных скоплений.
- Несущие ролики поддаются сильному износу под весом створки.
- Сложность ремонта.
Подвесные
Откатные ворота подвесного типа используются для перекрытия проемов зданий и сооружений, конструкция схожа по принципу используемой фурнитуры для стандартных откатных ворот, используется также балка и ролики, но принцип нагрузки на воротах абсолютно другой.
В подвесных конструкциях несущая балка подвешивается над проемом, и весь вес ворот тянет ее вниз, а в воротах сдвижных, наоборот, ворота находятся сверху на балке, пытаясь ее деформировать своим весом.
Ключевые достоинства:
- Просты в монтаже и использовании.
- Возможна установка автоматики.
- Устойчивы при сильных ветрах.
- Обширный выбор комплектующих для откатных ворот на случай выхода из строя отдельной детали.
- Простота ухода.
- Опорные ролики работают бесшумно и мягко.
Минусом можно назвать ограничение высоты проема для проезжающего транспорта. Также этот вид достаточно материалоемкий.
Консольные
Откатные ворота консольного типа — самая распространенная конструкция на сегодняшний день, проверенная и удобная в эксплуатации. Конструкция отличается повышенной сложностью, однако, судя по отзывам, это вполне оправдано.
Полотно ворот подвешивается на консольных роликах с помощью направляющей балки, которая расположена в любой части ворот (чаще – в нижней).Достоинствами типа выступают:
- Отсутствие контакта с наземной рельсой и ограничения по высоте ТС.
- Усиленная надежность.
- Даже в обильный снегопад не нарушается работа ворот (они находятся на расстоянии минимум 10 см от земли).
- Могут оборудоваться автоматикой и системой безопасности.
- Сложность монтажа.
- Нужен запас забора, ширина которого в 1,5 больше ширины проема.
Одностворчатые и двустворчатые
Одностворчатый вариант имеет простое устройство – створка ворот полностью закрывает весь проем. Двустворчатая конструкция раздвижных ворот несколько сложнее – створки сходятся на середине (или там, где это удобно владельцу), и под каждую из них создается отдельная конструкция.
В результате стоимость двустворчатых ворот получается больше за счет необходимости двойного комплекта фурнитуры, направляющих, роликов и т.п. при сохранении примерно тех же габаритов полотна.Ручные и автоматические раздвижные ворота приобретают все большую популярность благодаря своим удобством в эксплуатации – нет необходимости чистить снег, они не занимают место перед воротами и во дворе вовремя открытия, им особо не страшны ветровые нагрузки. А также автоматика для данных ворот куда более доступна по цене, чем приводы для распашных ворот, поэтому выбор очевиден.
Из какого профиля делают откатные ворота
Уличные ворота изготавливаются из профильной трубы, поэтому выбор профиля для откатных ворот всегда необходимо производить в зависимости от габаритов конструкции. Самым популярным сечением металла является 60х40х2 мм – подходящий для большинства конструкций, имеет достаточную прочность и не перегружает балку лишним весом.
Откатные ворота могут изготавливаться как с глухим зашитием каркаса, так и с комбинированным, например, металлоштакет либо евросетка – на сегодняшний день пользующаяся повышенным спросом при выборе ограждения для участков.
В случае особых пожеланий по коррозийной стойкости можно приобрести конструкции из оцинкованного металла, сделанные на крупнейшем заводе России. Весь процесс производства откатных ворот данной серии автоматизирован. Для их изготовления используются оцинкованные профили, что позволяют собирать ворота без сварочных соединений и в свою очередь избавляет от коррозии в последующем. Ворота, изготовленные из оцинкованных профилей, очень удобны для транспортировки, так как перемещаются в разобранном виде и довольно просто собираются на месте своими силами.
Какой размер откатных ворот выбрать
Ворота откатного формата выпускаются в стандартном размере и производятся на заказ по меркам клиента. Стандартные габариты составляют 4х2 м и 3х2 м (ШхВ). Если ширина полотна больше 4 м, потребуется заказать оборудование для балансировки противовеса, что приведет к солидному удорожанию проекта.
Размеры зависят и от типа ворот, и от транспорта, который будет проезжать через проем.
Для легкового авто достаточно ширины 3 м, а для грузового – на 4 м. Если вы ставите подвесные ворота, учитывайте высоту ТС, чтобы оно легко проходило под направляющей балкой. Это и задаст высоту конструкции.
Откатные ворота на участке с уклоном
Часто встречаются участки с уклоном. Поставить на них откатные ворота сложнее, но вполне реально. Главное, чтобы перепад не превышал 15 см. Перед установкой определитесь с такими параметрами:-
В какую сторону будет идти откат – вверх или вниз относительно уклона. В идеале – вниз, чтобы полотно не упиралось в уклон.
-
Высота уклона – от этого зависит, насколько большим будет просвет. Чтобы закрыть просвет, можно разместить «лежачего полицейского».
-
Длина ворот – от нее зависит вес конструкции и нагрузки на направляющие элементы.
Откатные ворота – удобное и красивое решение для любого участка, имеющее более низкую цену и более доступную автоматику.
Консольные ворота против откатных ворот
(обновлено 4 сентября 2020 г.)
Так же, как квадрат — это особый вид прямоугольника, консольные ворота — это уникальный тип откатных ворот. Однако они отличаются от типичных ворот с колесами несколькими характерными и интересными особенностями.
Мы рассмотрим некоторые отличия ниже. Тем временем, если у вас есть вопросы о рамах ворот, распашных воротах, рулонных воротах (и / или роликах), колесах с пазами, воротах из нержавеющей стали, консольных роликах, двойных гусеницах, направляющих роликах, ограждениях звеньев цепи, воротах для тяжелых условий эксплуатации, открыватели ворот, ворота безопасности, подъездные ворота или любые другие ворота, тогда, пожалуйста, свяжитесь с Pacific Fence & Wire сегодня! Мы всегда рады обсудить ваши варианты.
Мы работаем уже давно и уверены, что найдем идеальное решение для ограждения вашей собственности. Независимо от длины ворот, рельсовой системы, конструкции ворот и оборудования ворот, у нас есть инструменты и ноу-хау, чтобы сделать это правильно.
Роль колес
Требования к пространству
Как правило, пространство, необходимое для размещения раздвижных ворот, соответствует ширине, которую они закрывают, с несколькими дополнительными ножками для доступа. Подъездная дорожка шириной 30 футов должна иметь 30 футов с одной стороны для хранения ворот и около трех футов для обеспечения маневренности вокруг рамы ворот.Консольные ворота должны быть примерно на 50 процентов шире своего пролета, чтобы уравновесить вес стоек подвески.
(Размеры столбцов могут отличаться.)
Цена
Поскольку рамы откатных ворот не являются опорными стойками, они не требуют прочности и жесткости материала, необходимых для консольных ворот. Рамы для откатных ворот в целом меньше по размеру, поэтому они дешевле консольных ворот.
Производительность
Откатные ворота имеют более простой и меньший по размеру приводной механизм, чем консольные ворота.В результате они легче катятся. Но контакт колеса с землей может сделать работу более шумной, чем консольные ворота.
Поскольку консольные колеса ворот отрываются от земли, этот стиль может охватывать более широкий диапазон местности, включая гравий, траву, блоки и неровные, наклонные или круто наклонные поверхности. Отсутствие контакта с землей также позволяет консольным воротам легко функционировать в снежных или обледенелых условиях.
Установка
Меньшие рамы откатных ворот облегчают подъем материалов, в то время как вес консольных ворот требует использования крана.
Однако для откатных ворот могут потребоваться бетонные опоры или установка грунтовых путей на существующей подъездной дорожке. Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.
Безопасность
Откатные ворота можно сдвинуть с рельсов, что делает их более уязвимыми для взломов как сверху, так и снизу. Консольные ворота не могут быть подняты и, как следствие, могут быть более полезными, если и когда безопасность является проблемой.
Откатные или консольные ворота: в поисках подходящего варианта
Если вы ищете ворота для жилых, небольших коммерческих или промышленных помещений и сталкиваетесь с некоторыми ограничениями по площади, то откатные ворота могут быть для вас правильным выбором.
Для участков с интенсивным движением и пересеченной местности на открытом воздухе — в местах, где установка наземных путей невозможна — или если вы сталкиваетесь с проблемами безопасности, консольные ворота являются лучшей альтернативой.
Установка консольных ворот на юго-западе Вашингтона
Обсудите с нашей командой Pacific Fence & Wire о наших высококачественных раздвижных и консольных воротах. Мы найдем решение, соответствующее вашим потребностям, с квалифицированной установкой для обеспечения надежной работы.
Pacific Fence & Wire Co. является семейной компанией. Мы — ваша компания по производству заборов в Орегоне, как и с 1921 года. Это означает, что на протяжении почти 100 лет мы обеспечиваем наших северо-западных соседей по Тихоокеанскому региону высококачественные материалы и высокое качество изготовления.
Мы нацелены на обслуживание клиентов, а наш компетентный и дружелюбный персонал всегда готов ответить на любые ваши вопросы. Мы также будем держать вас в курсе нашего прогресса, работая над тем, чтобы предоставить вам лучшие решения в области ограждений.
Хотя устанавливаемые нами ворота и заборы не всегда просты — у нас есть одна простая цель: убедиться, что наши клиенты довольны каждым аспектом их взаимодействия с нами — с первого момента вы связываетесь с Pacific Fence & Wire до время, когда вы сядете поудобнее, расслабитесь и насладитесь преимуществами профессионально установленного забора или ворот.
Позвоните нам сегодня! И не забудьте спросить обо всех наших вариантах ограждений для вашей конкретной собственности.
построить раздвижные ворота видео
вид по диагонали — сделать откатные ворота | страницы facebook другой бренд веб-сайт развлекательный веб-сайт видео по диагонали делают раздвижные ворота… 【Узнать цену】
Ворота откатные кованые | раздвижные ворота … системы раздвижных ворот из кованого железа. это не обычные кованые откатные ворота. наша запатентованная система откатных ворот была разработана с учетом простоты установки и безопасности. 【Получить цену】
diy как построить свои собственные консольные откатные ворота (1 … diy как построить свои собственные консольные откатные ворота (1) — составьте план. Опубликовано 19.08.2015 11.01.2015 автором xueming. В этой серии сообщений я покажу вам, как построить консольные раздвижные ворота с нуля.на картинке ниже показан мой проект до и после 【Получить цену】
как: построить деревянные ворота | hgtv для этого проекта 2×4 были сокращены до 44 дюймов для стоек и два были сокращены до 27-1 / 2 дюймов для рельсов с поперечной распоркой 46-1 / 8 дюймов.
примечание: определите ширину проема ворот, затем учтите небольшой зазор примерно в 1 дюйм, чтобы было место для петель и защелки, которые будут прикреплены к воротам и забору. 【Получить цену】
как установить раздвижные ворота — подъездная дорожка ворота | открыватель ворот как установить откатные ворота хотите установить свои автоматические откатные ворота? У BMGI есть все необходимое для сборки и установки автоматических раздвижных ворот.вам даже не нужно делать калитку, если хотите. bmgi предлагает широкий выбор подъездных ворот по отличным ценам. Узнать цену】
как сделать откатные ворота | Время внедрения buildeazy по замене двупашных ворот на одинарные откатные ворота. Зачем? как по практическим соображениям, так и по удобству. существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога ведет в гору, они были… 【Получить цену】
предоставляет автоматизацию полные комплекты для распашных и раздвижных ворот своими руками.
Если вы хотите установить автоматические ворота самостоятельно, мы можем предоставить вам все необходимое, в том числе: сварную раму ворот, низковольтную систему направляющих колес с электродвигателем и органы управления. 【Получить цену】
Фурнитура для откатных ворот — youtube взгляните на вся фурнитура для ворот, которая вам понадобится для создания откатных ворот. паз колеса, стойки, рельсы, ролики, ручки, замки … если вам интересно … 【Узнать цену】
как сделать откатные ворота | hunker откатные ворота могут быть ручными или автоматическими деревянными или металлическими большими или маленькими.В этой статье описывается, как сделать простые деревянные откатные ворота с ручным управлением высотой 4 фута и длиной 6 футов. 【Получить цену】
установить откатные ворота | как вести | установка, поэтому давайте рассмотрим основы установки. Прежде всего, отправляясь к раздвижным воротам, убедитесь, что у вас достаточно места. для проема среднего размера 10 футов (3 м 058 мм) вам потребуется дополнительно 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм — таким образом, по крайней мере, 3 м 958 мм слева или справа от привода.
【Получить цену】
Сделай сам, как построить свои собственные консольные откатные ворота (1 … сделай сам, как построить свои собственные консольные откатные ворота (1) — составь план. … сделай сам, как построить свои собственные консольные откатные ворота — составьте план — xueming [youtube = в этой серии постов я покажу вам, как построить консольные раздвижные ворота с нуля. На рисунке ниже показаны до и после моего проекта. 【Получить цену】
планов раздвижных gates — cattletoday.com путь должен выходить за желоб с рабочей стороны.Постройте свои ворота из стандартной трубы диаметром 1 7/8 дюйма примерно на 6 дюймов шире, чем ваша раса. Немного смазки в канале облегчает скольжение, но на самом деле в этом нет необходимости. Ворота должны иметь твердую поверхность, чтобы животные воткнув туда голову через решетку. 【Получить цену】
поделки и поделки — как сделать откатные ворота | facebook как сделать откатные ворота. видео по теме. 3:51. изготовление охотничьего ножа с корневой ручкой.
diy & craft 333k просмотров · 5 декабря 4:08 Производство и установка алюминиевых теплиц.поделки и поделки. … страницы общественный деятель видео создатель поделки и поделки видео, как сделать раздвижные ворота … 【Получить цену】
если у вас есть распашные или раздвижные ворота … для раздвижных ворот вам понадобятся направляющие и ролики во время поворота воротам нужны только петли. Обслуживание. Распашные ворота — это наиболее не требующий обслуживания тип ворот, особенно если это ручные ворота. тогда не нужно беспокоиться о моторе или электронике. однако для откатных ворот требуется чистая направляющая. Получить цену】
как установить откатные ворота от easygate… как установить откатные ворота easygate хотите установить свои автоматические откатные ворота? В easygate есть все необходимое для сборки и установки автоматических откатных ворот. Примечание: информация на этой странице предназначена только для ознакомления с типовой установкой. размеры будут варьироваться в зависимости от типа ворот и настройки ходовой части.
【Получить цену】
как правильно построить ворота и ограждение … как правильно построить ворота и ограждение! сильный, без прогиба, без волочения, без колес, без над балкой, чтобы стойки не прогибались в правильных петлях, правая защелка, правый каркас.не дайте себя одурачить коммерческим предложением строителя, знайте разницу. Price Получить цену】
Оборудование для поддержки ворот своими руками | Сегодняшним домовладельцам для больших ворот часто требуется большая фурнитура, чтобы придать им необходимое натяжение, чтобы предотвратить провисание, но необходимую фурнитуру часто бывает трудно найти. обеспечьте необходимое натяжение собственными фурнитурами. Сначала возьмите кусок электропроводки, достаточно большой для ваших ворот. положите его на 2 × 4 и расплющите … 【Get Price】
установка системы откатных ворот — youtube видео установки раздвижных ворот.откатные ворота с автоматическим открыванием откатных ворот. посетите наш веб-сайт www.amazinggates.com. 【Получить цену】
идеи для садовых ворот своими руками — 10 отличных входов — отличные входы bob vila: 10 уютных садовых ворот тщательно спроектированные ворота могут сделать и без того уютный сад еще более привлекательным и дать много -необходимо декоративное усиление зимой.
интегрированы ли … 【Получить цену】
как построить раздвижные ворота из звеньев цепи — американский магазин заборов хочет узнать, как сделать ворота из звеньев цепи самостоятельно? Руководство магазина заборов в Америке покажет вам, как измерить и установить раздвижные ворота из звеньев цепи.【Получить цену】
открывалка для раздвижных ворот своими руками менее чем за 300 долларов — открывалка для откатных ворот своими руками на YouTube менее чем за 300 долларов chaba72. загрузка … отписаться от chaba72? … дистанционное открывание ворот своими руками менее чем за 50 $ — продолжительность: 8:48. idiy 247857 просмотров. 8:48. 【Получить цену】
как построить деревянные ворота профессионально | hunker, как профессионально построить деревянные ворота с помощью команды hunker save; дизайн и фурнитура — вот что позволяет деревянным воротам служить десятилетиями. Ключевым моментом является понимание некоторых основ строительства ворот, и вы можете построить ворота любого дизайна, какие захотите.
эти инструкции могут быть адаптированы для изготовления индивидуальных решеток из скрытых панелей или ворот. чтобы закрыть. последний раз редактировалось philip-tx чт, 14 апреля 2016 15:30, всего редактировалось 1 раз. topm-5guruposts: 7340 присоединился: суббота 14 фев 2015 10:41 pm расположение: на государственной линии Флориды проверка документов поблагодарили: 13 раз поблагодарили: 172 раз: diy — Slide alley gatepostby m-5 »чет 14 апр 2016 14:17 очень красиво… 【Получить цену】
комплектов для самостоятельной сборки откатных ворот — ворота плюс построить свою собственную раму откатных ворот, а затем добавить наши компоненты, чтобы завершить свои собственные откатные ворота, наши комплекты поставляются с колесами, роликами, стопорами, стопорами и гвоздями, всем, что вам нужно для сборки собственные раздвижные ворота 【Получить цену】
видео по установке ворот своими руками — удивительные видеоролики по установке ворот. … установка откатных ворот Наши откатные ворота невероятно просты в установке по сравнению с другими установками откатных ворот.на несколько шагов больше, чем наши распашные ворота. прокладывать путь — самая сложная часть. смотреть … 【Получить цену】
как построить раздвижную дверь — hansen Buildings 2 мысли о «как построить раздвижную дверь» Джо Райхерт, 26 ноября 2017 г., 16:40. Привет, в любом случае, вы можете отправить мне электронное письмо о строительстве раздвижной двери для сарая с шестом. мой размер примерно 4 фута в ширину на 7 футов в высоту. Я могу увидеть часть первую, но не часть вторую или часть 3. Если у вас есть какие-нибудь фотографии, это было бы здорово. Мой единственный вопрос касается здания снаружи… 【Получить цену】
как построить раздвижные ворота из звеньев цепи — американское оборудование для магазинов заборов: набор торцевых головок, молоток и плоскогубцы. Ключевые вопросы: как измерить ворота. как установить консольные ворота. как установить рулонные ворота. какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот. как мне измерить ворота. со всеми воротами убедитесь, что вы получаете более одного измерения. следуя по ровному самолету, вы захотите … 【Get Price】
сделать свои собственные противовзрывные ворота | популярный журнал по деревообработке ламинатный клей.эта конструкция будет работать для взрывных ворот размером 4 «5» или 6 «(размеры ниже для 4» ворот). Прежде чем начать, отметьте диаметр шлангов или труб, которые вы планируете подключить к воротам. с этой конструкцией вы можете сделать входы и выходы любых ворот любого диаметра … 【Получить цену】
diy — раздвижные ворота для проезжей части — cattletoday.com re: diy — столб для раздвижных ворот by knersie »пт 24 июн 2016 2 : 55 вечера. С тех пор, как я в последний раз спрашивал о планах раздвижных ворот, я решил, что мне больше нравятся гильотинные ворота, я не такой высокий, как седобородый, но также нашел бы что-нибудь, о чем можно ударить головой.1-дюймовая квадратная труба, на мой взгляд, слишком легкая для крупного рогатого скота, особенно если вы работаете с быками. 【Получить цену】
как построить металлические ворота | ханкер как построить металлические ворота Стив Смит сохраняет; металлические ворота — это отличный аксессуар для входа во двор или патио с забором. ворота будут держать животных и нежелательных гостей ночью, не прерывая поток вашего газона дверью или стеной из цельного дерева. … 【Получить цену】
как сделать Постройте свои собственные ворота для палубной лестницы. Теперь сделайте шаг назад и насладитесь тем удовольствием, которое вы построили и установили для собственных ворот для палубной лестницы! Конечно, есть много разных способов построить ворота для палубы.есть более причудливые и сложные конструкции, но если ваша главная цель — иметь недорогие ворота, которые вы можете построить самостоятельно, то это идеальные лестничные ворота для вас! 【Получить цену】
видео по установке консольных раздвижных ворот — консольные раздвижные ворота youtube . на земле нет следов. единственные строительные работы заключаются в бетонных блоках под вешалками. отсутствие риска износа или деформации пути из-за прохождения … 【Узнать цену 【
Откатные ворота | Для распашных ворот с открыванием раздвижных ворот требуется от 12 до 14 футов пространства, чтобы ворота открылись в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, у которых есть ширина, но не глубина. наши ворота изготовлены из качественного кованого алюминиевого сплава 6061-t6 с высоким пределом текучести, который выдерживает непогоды и сохраняет красоту. Получить цену】
Откатные ворота — самодельные откатные ворота на YouTube. удивительно быстрые самодельные токарные станки по дереву работают — навыки экстремальных деревообрабатывающих станков легко — продолжительность: 16:01. машина vt рекомендована для вас 【Получить цену】
Электрические ворота | Автоматические ворота
Ворота электрические и автоматические фирмы Gates and Fences UK.Мы предлагаем широкий ассортимент электрических ворот, таких как двойные ворота, электрические откатные ворота и 3/4 электрические ворота, из различных материалов, включая сосну, металл, твердую древесину ироко и кедр.
Типы электрических ворот
Есть несколько типов электрических автоматических ворот. Это раздвижные надземные или подземные системы с двигателями на 24 или 230 В. Требуемая мощность зависит от того, из чего сделаны электрические ворота. Вообще говоря, для деревянных закрытых ворот потребуется комплект автоматики на 230 В.Это связано с тем, что ворота создают эффект «паруса», поэтому для открытия / закрытия требуется больше мощности. С электрическими откатными воротами можно использовать двигатели на 24 или 230 В. Все наши ворота могут быть изготовлены для автоматизации, ворота из сосны , ворота из твердой древесины , металлические ворота и ворота с металлическим заполнением . Большинству ворот действительно требуется дополнительная прочность, например, центральный рельс большего размера, чтобы выдерживать нагрузки и деформации, которые требуются автоматизированной системе. Если вы планируете автоматизировать ворота, лучше всего позвонить в нашу команду и поговорить с нашими сотрудниками по телефону 0800 6124 965 .
Выбор подходящей мощности двигателя
Для стандартных двустворчатых ворот мощность двигателя обычно зависит от материала ворот. Для деревянных подъездных ворот 230В, для металлических подъездных ворот 24В. Для откатных ворот мотор 24В обычно является правильным двигателем. Это может измениться, если вы находитесь в коммерческой недвижимости или в доме, где ворота должны часто открываться и закрываться.
Безопасность электрических ворот
Это наше руководство, которое поможет вам больше узнать о безопасности ворот.Вы несете ответственность за то, чтобы квалифицированный установщик автоматики сначала провел оценку рисков вашего имущества, чтобы обеспечить соблюдение всех мер безопасности (знаки, визуальные / звуковые средства обнаружения движения ворот, фотоэлементы, защитные кромки и т. Д., Где это необходимо). Также важно, чтобы после установки они проверили ворота под давлением и провели соответствующее обучение безопасному обращению с воротами.
При автоматизации ворот необходимо учитывать множество факторов, будь то распашные ворота или откатные ворота.
Кромки безопасности:
Защитные кромки используются там, где существует опасность защемления или защемления. Они работают, обнаруживая любое препятствие, с которым он соприкасается. Затем это отправляет сигнал на главную плату, который останавливает работу ворот (некоторые двигатели реверсируют и снова пробуют движение пару раз, и, если все еще обнаруживается какое-либо препятствие, затем прекращаются). Любой зазор, имеющий ширину менее 500 мм между воротам и препятствиям потребуются защитные кромки. Если земля неровная, стоит установить предохранительные кромки в нижней части ворот, так как это также зона защемления.
10 простых и лучших конструкций откатных ворот для дома
Не во всех домах есть роскошь для больших дворцовых ворот. Имея ограниченное пространство, мы будем желать ворот, которые могли бы поместиться в пространстве, как перчатки, но в то же время выглядели величественно. Вот где откатные ворота имеют ключевое значение. В отличие от обычных ворот, эти конструкции откатных ворот просто скользят по рельсам, не загораживая дорогу.
Это еще не все! Их довольно легко установить и использовать с минимальным ручным вмешательством.Даже если у вас неровная поверхность или крутой склон, откатные ворота работают как шарм. Эти чудеса инженерной мысли — лучший выбор за ваши деньги, и мы настоятельно рекомендуем вам проверить их для своего дома. Вот более подробная информация о типах, советы по покупке со списком из 10 последних конструкций откатных ворот в 2020 году.
Что такое откатные ворота?
Откатные ворота перемещаются по рельсам, которые обычно крепятся к земле. В отличие от обычных распашных ворот, эти ворота движутся в горизонтальном направлении.Вы можете выбрать ручную конструкцию откатных ворот или автоматизированные системы, которые работают с двигателем и передатчиком, который контролирует движение ворот.
Какие бывают откатные ворота?
В зависимости от места установки и доступного бюджета вы можете выбрать одну из трех популярных разновидностей откатных ворот:
- Откатные ворота на направляющих : Эти ворота перемещаются по рельсам с помощью колес или роликов. Они идеально подходят для дома и коммерческих помещений.Однако рельсы имеют высокий износ и требуют регулярного обслуживания.
- Консольные откатные ворота : Если у вас есть препятствие на земле, где невозможно установить нижние направляющие, лучше всего подойдет консольный стиль. Они работают на двух наборах роликов, которые прикреплены к стене.
- Телескопические откатные ворота: Эти ворота идеально подходят, если у вас мало места, но вы хотите, чтобы они были широко открыты, чтобы можно было легко передвигаться. Они работают в телескопическом режиме, используя компоненты, которые движутся с одинаковой скоростью.
На что следует обратить внимание при покупке откатных ворот для дома:
Перед покупкой откатных ворот для дома рекомендуем следовать этим советам экспертов:
- Размеров: Первый шаг к покупке ворот — это знать их правильные размеры. Измерьте длину и высоту ворот, которые вам нужны, чтобы обеспечить лучшую посадку.
- Бюджет: Теперь проанализируйте свой бюджет, чтобы узнать предел расходов. Найдите подходящие варианты в этом ценовом диапазоне.
- Материал: Всегда нужно покупать материал хорошего качества, который стоит своих денег. Не идите на компромисс с дешевыми вещами, даже если они невысоки. Всегда разумно потратить немного больше, чтобы получить долговечные материалы.
- Тип: В зависимости от ландшафта выберите один из вышеупомянутых типов откатных ворот.
- Привлекательность: Наряду с функциональностью выберите дизайн, который может усилить привлекательность вашего экстерьера и создать впечатляющий внешний вид!
Последние разработки раздвижных ворот в Индии:
Вот наши 10 простых и современных дизайнов откатных ворот с фотографиями.Давай посмотрим на них.
1. Дизайнерские откатные ворота:
Оцените эти полностью функциональные алюминиевые откатные ворота с дизайнерским оформлением. Помимо защиты вашей собственности, ворота также обеспечивают минимальную видимость снаружи. Вы просто заглядываете в проемы ворот, чтобы решить, хотите ли вы разрешить или ограничить доступ. Разве это не творческая идея?
- Дизайн: Ворота откатные дизайнерские.
- Материал: Алюминий.
- Цвет : Черный.
2. Раздвижные главные ворота Конструкция:
Взгляните на эти потрясающие главные ворота вашего дома, которые обязательно вызовут трепет у ваших посетителей! Это неотразимое сочетание классического дерева с легкостью откатных ворот! Деревянные деревянные панели поддерживаются металлическим каркасом, который продлевает срок их службы и снижает вероятность повреждения!
- Конструкция: Парадные откатные ворота.
- Материал: Металл, Дерево.
- Цвет: Черный.
3. Автоматические откатные ворота Конструкции:
Автоматические раздвижные двери в наши дни пользуются большим спросом! К многочисленным преимуществам этих ворот относятся простота эксплуатации, сокращение количества ручного труда и высочайший уровень безопасности. Кроме того, было бы здорово иметь дверь, которая открывается сама по себе с помощью датчиков движения. Эти двери дорогие, но стоят каждого!
- Конструкция: Ворота откатные автоматические.
- Материал: Железо.
- Цвет: Черный.
Подробнее: Конструкции ворот для дома
4. Стальные откатные ворота:
Взгляните на эти блестящие серебристые ворота! Спорим, вы не сможете пройти мимо, не остановившись, чтобы оценить это. Визуально привлекательные ворота имеют уникальный дизайн, который при взгляде под углом выглядит как металлическое плетеное полотно. Эти двойные раздвижные ворота могут защитить ваш дом от прямых взглядов без ущерба для вашей эстетики.
- Конструкция: Ворота стальные откатные.
- Материал: нержавеющая сталь .
- Цвет: Серебро.
5. Раздвижные железные ворота Конструкция:
Будьте готовы сказать «Вау!» Этим огромным воротам! Сделанные из прочного железа, ворота украшены завораживающе красивыми завитками снаружи. Когда дверь скользит внутрь, твердая часть уступает место только предназначенной области. Итак, вы можете выбирать между любым видом. Мы уже упоминали, что прорваться через эти ворота практически невозможно?
- Дизайн: Железные откатные ворота.
- Материал: Железо.
- Цвет: Коричневый.
6. Откатные ворота MS Конструкция:
Взгляните на эти откатные ворота MS, где MS означает «моторизованный». Дизайн получил свое название от использования автоматической системы, работающей от двигателя. Одинарные откатные ворота не только эстетичны, но и удобны в использовании. Вы можете настроить внешний вид в соответствии с вашими требованиями.
- Конструкция: Откатные ворота с электроприводом.
- Материал: Железо.
- Цвет: Бежево-черный.
Узнать больше: Простые конструкции двойных ворот
7. Откатные ворота для забора:
Это электрические откатные ворота для забора, которые являются прекрасным способом защитить вашу собственность. Дверь работает в консольном стиле, что позволяет легко установить ее на любой местности. Простой, но продуманный дизайн ограничивает несанкционированный доступ, позволяя при этом просматривать внешние движения.
- Дизайн: Откатные ворота.
- Материал: Железо.
- Цвет: Черный.
8. Коммерческие откатные ворота Конструкции:
Не оставляйте камня на камне, когда дело доходит до защиты вашего коммерческого помещения. Во время массовых общественных движений вы просто не можете рисковать с обычными воротами. Вот где выгодны откатные ворота. Ворота действуют как линия контроля над вашей собственностью и гарантируют, что в зону не попадут нежелательные люди или транспортные средства!
- Дизайн: Коммерческие откатные ворота.
- Материал: Железо.
- Цвет: зеленый.
Узнать больше: Последние конструкции стальных ворот
9. Деревянные откатные ворота:
Если вы любите дикий дикий запад, у нас есть идеальные ворота для вас. Деревянные ворота в стиле амбара придают экстерьеру загородный вид. Этот дизайн представляет собой эклектичное сочетание классической древесины с традиционным дизайном AvantGarde! Сэндвич его между вашими сложными стенами и просто наслаждайтесь уединением внутри!
- Дизайн: Ворота откатные деревянные.
- Материал: Дерево.
- Цвет: Коричневый.
10. Индивидуальные откатные ворота Модель:
Поприветствуйте эту художественную красоту, черпающую вдохновение в природе. Эти металлические откатные ворота представляют собой телескопическую модель, которая разворачивается в большую ветвь листьев. Это изготовленные на заказ ворота, вырезанные лазером, на которых изображена стая птиц на дереве. При работе с каждым из них раскрываются мельчайшие подробности. Снимаю шляпу перед создателем!
- Дизайн: Откатные ворота на заказ.
- Материал: Железо.
- Цвет: Коричневый.
Узнать больше: Moden Automatic Gates
Когда дело доходит до дизайнерских идей для откатных ворот, креативность и инновации превышают предел. Хотя основные операционные типы остаются прежними, вы можете дополнительно улучшить их, добавив передовые технологии или новый дизайн в зависимости от ваших целей. Будь то роскошный особняк или компактный дом, раздвижные ворота могут поместиться как перчатка и работать как неодушевленные хранители вашего дома!
Capitol Fence делится 5 советами по выбору автоматических ворот
ОСТИН, Техас, 28 мая 2021 г. (SEND2PRESS NEWSWIRE) — Capitol Fence в Остине, штат Техас, отмечает растущую тенденцию установки автоматических ворот для жилых домов в этом районе.Два существенных фактора заставляют жителей выбирать для своего дома качественные автоматические ворота. Во-первых, преимущество в безопасности, а во-вторых, автоматические ворота увеличивают стоимость дома. Помимо установки автоматических ворот, реальный вопрос заключается в том, как найти идеальный?
Опытный персонал Capitol Fence, ведущего производителя автоматических ворот в Остине, предоставляет фирменные автоматические ворота, услуги по установке и ремонту. Мы хорошо оборудованы и имеем опыт работы со всеми видами автоматических ворот.Купите лучшие и наиболее подходящие автоматизированные ворота на подъездных путях, доступные в Остине.
Опытный персонал Capitol Fence собрал практические советы, которые помогут клиентам найти идеальный стиль автоматических ворот для жилых домов в Остине:
1. Определите правильный тип автоматических ворот
Основным шагом является выбор стиля автоматических ворот. Некоторые из типов, обычно встречающихся на рынке:
* Ворота откатные
* Ворота консольные
* Ворота телескопические
* Ворота распашные одинарные
* Ворота двойные распашные
Характеристики каждого типа могут отличаться.Однако установка зависит от размеров и ландшафта дома. Здесь Capitol Fence может помочь с бесплатной расценкой и помочь с выбором автоматических ворот.
2. Варианты устройств открывания ворот и особенности
Самые популярные ворота на подъездных путях в Остине, распашные или раздвижные, доступны через систему паролей или отпечатков пальцев. Некоторые передовые технологии включают сканирование лица и сетчатки глаза. Автоматические ворота должны быть установлены обученными специалистами.Обученный персонал Capitol Fence имеет сертификат UL 325.
Вот некоторые элементы, которые делают автоматические ворота правильным выбором:
* Удобная и безопасная клавиатура
* Качественный домофон
* Безупречная система дистанционного управления
* Охранная сигнализация
* Датчики заднего хода для предотвращения несчастных случаев
В случае возникновения вопросов по установке и качеству, сотрудники службы поддержки Capital Fence — это те люди, к которым можно обратиться.
3.Получите предложение по площади и углу для автоматических ворот
При выборе распашных ворот необходимо учитывать множество факторов. Прежде чем выбрать размер и стиль автоматических ворот, оцените площадь и дизайн парадного входа. Для работы автоматических раздвижных ворот необходимо пространство между воротами. Однако ворота с поворотным рычагом требуют другой настройки и другого механизма для работы.
Еще один элемент, который следует учитывать, — это угол, под которым дверь должна открываться. Capitol Fence проверяет, достаточно ли места для открывания двери под углом.При установке автоматических ворот профессиональная команда Capitol Fence гарантирует, что на подъездной дорожке будут установлены автоматические ворота.
4. Выберите подходящий материал
Погодные условия и тенденции образа жизни являются важными факторами при выборе автоматических ворот. Кроме того, требования безопасности могут отличаться в разных местах, и соответственно меняется выбор материала. Как правило, подъездные ворота изготавливаются из стали, кованого железа, дерева, алюминия и стекла.Комбинация двух или более материалов также может быть отличным эстетическим выбором.
Capitol Fence and Deck — это компания из Остина, штат Техас, которая предоставляет специализированные услуги по установке ограждений и автоматических ворот. Capitol Fence присутствует на рынке уже несколько десятилетий и специализируется на поставке и установке самых разнообразных заборов и ворот. У нас отличная репутация в области экспертизы, эффективности, надежности и поддержки клиентов.
Чтобы получить услуги высочайшего качества и доступные расценки на установку подъездных ворот у вас дома, посетите сайт http: // www.capitolfenceaustin.com.
О компании Capitol Fence & Deck
Capitol Fence and Deck с 1992 года обеспечивает первоклассный дизайн и функциональность для жилых заборов в Остине, штат Техас. Поставляя и устанавливая нестандартные деревянные, доски, звенья цепи, уединение, кованое железо и многие другие типы заборов, а также проходные ворота, въездные ворота, поручни и многое другое, на всей территории Большого Остина нет других подрядчиков заборов, которые могли бы соответствовать наш выбор и обслуживание клиентов.
Capitol Fence and Deck имеет богатую историю исключительной поддержки и обслуживания клиентов. Качество — один из важнейших аспектов любой компании Austin Fence, и когда вам нужно самое лучшее, подойдут только Capitol Fence и Deck.
Узнайте больше на: http://www.capitolfenceaustin.com
* (ЛОГОТИП 72 точек на дюйм: http://www.capitolfenceaustin.com/wp-content/themes/capitolfenceaustin/images/logo.png)
Источник новостей: Capitol Fence and Deck
Коммерческие двери и услуги по обслуживанию дверей
НОМЕР ПАТЕНТА 1978093A.
Мы начали эту индустрию.
С момента получения более 80 лет назад патента на первого в мире привода автоматических дверей, STANLEY является лидером отрасли, предлагая самые современные решения для ручных и автоматических дверей. Сегодня STANLEY Access Technologies с гордостью производит, устанавливает и обслуживает системы раздвижных, распашных, складывающихся, транспортных / метро и вращающихся дверей, а также множество датчиков, средств управления и опций безопасности. Наши дверные системы можно увидеть на зданиях по всему миру в самых разных отраслях, включая розничную торговлю, гостиничный бизнес, здравоохранение, образование, ресторан, правительство и многие другие.
Подробнее ..
Инновационные решения для обеспечения безопасности
STANLEY — настоящий новатор в создании уникальных решений доступа для решения проблем, с которыми сталкиваются наши клиенты, — даже предлагает дверные системы, разработанные специально для уникальных потребностей отрасли здравоохранения и транспорта. Наши дверные системы для медицинских учреждений включают двери CCU, двери ICU и другие типы дверей больниц с широким, беспрепятственным обзором, функцией скольжения / поворота и безрельсовыми опциями, которые обеспечивают плавный и безопасный проход инвалидных колясок, кроватей пациентов и чувствительного оборудования.В транспортной отрасли наши экранирующие двери и ворота на платформах используются в различных сферах общественного транспорта по всему миру, где безопасность пассажиров имеет первостепенное значение.
Активация и обслуживание для всех типов дверей
В дополнение к нашим автоматическим раздвижным дверям и другим комплектным дверным системам, STANLEY производит полный спектр приводов для распашных дверей, которые используются, чтобы придать дверям с ручным управлением все функции полностью автоматизированных дверей. Наши дверные приводы совместимы практически с любыми новыми или существующими распашными дверями и работают в сочетании с различными элементами управления активацией.
В STANLEY мы не только сосредоточены на предоставлении самых инновационных продуктов, но и обеспечиваем беспрецедентное обслуживание клиентов и экспертизу. Вот почему наши отношения с нашими клиентами не прекращаются после завершения установки их новых дверных систем — мы продолжим оказывать поддержку в рамках индивидуальной программы обслуживания и ремонта, которая подходит именно им. Кроме того, наш сервис не ограничивается только дверьми STANLEY. Также мы обслуживаем и ремонтируем любые автоматические двери, независимо от производителя.
Архитектурные ресурсы по запросу
Если вы заинтересованы в усовершенствовании своего здания с помощью ручной или автоматической вращающейся двери, раздвижной двери, распашной двери или любой из наших дверных систем, свяжитесь со STANLEY Access Technologies сегодня. Мы будем рады предоставить вам информацию о спецификациях и требованиях к коду. А если вам нужны индивидуальные спецификации, наши штатные разработчики спецификаций помогут вам подготовить точные, специфические для конкретной работы документы, сэкономив ваше драгоценное время и деньги.Все документы отформатированы в CSI MasterFormat ™ для легкой интеграции в вашу строительную документацию.
Остановки наземных ворот и улавливатели ворот
Доставка
по всей Австралии
и по всему миру
130 мм
66 мм
Динаболт здесь, чтобы бросить якорь на подъездной дороге
150 мм
84 мм
Высота 66 мм
150 мм
Закрепить болтами Стальные ворота — 2 ворот.
Просверлить существующие забетонированные подъездные пути, остановить оба распашных затвора в центре подъездной дороги.
18 $.50 P / N GSFM950
Стопор затвора с опущенным болтом Основание
Идея для двойных затворов 2 Отверстия для откидных болтов из резины со стальной вставкой.
Код GSRB930
Вес — 0,85 кг
28,00 $
Стопор затвора с опущенным болтом Основание
Высокий упор спинки
2 отверстия для резиновых болтов со стальной вставкой
Код GSRB940
Вес — 0,89 кг
31,00 $
Приварите стопор ворот
Приварите этот стопор к рельсу, чтобы предотвратить слишком большое перемещение раздвижных ворот
$ 20.90 штук
Код — GSNB910
Стопор ворот с основанием
Высота 90 мм
GSBP919 25,00 долларов за штуку
Идеально подходит для остановки откатных или распашных ворот от открывания до дальнего угла
Код — GSBP919
Код: GSRB947 23,20 $ за штуку
Купольные ворота / дверь
Упор для ворот
Алюминий
$ 12,00 Артикул GSBP900
Упор для двойных распашных ворот
Упор для одинарных распашных ворот
Закрепите болтами Стальные ворота — 1 ворота.
Просверлить существующие забетонированные подъездные пути. Остановка обоих распашных ворот в центре подъездной дороги.
10 долларов США.50 P / N GSFM949
Упор для ворот Напольное крепление
Идеально для остановки ваших раздвижных или распашных ворот от открывания до дальнего расстояния
Оцинкованное покрытие
32,85 долл. США за штуку
Код — GSBP926
Прочная резина
и
Основание на болтах
Упор для ворот подъездной дорожки для двойных ворот
Управляйте своими воротами, останавливая их стопором заземления
$ 19.80 штук
Масса брутто 0,72 кг
Код — GSBP929
Останавливает ваши ворота Распахивание передайте замок и опорную стойку
132 мм
120 мм
Вид сбоку
92 мм
55 мм
4 мм
32 мм
45 мм
63 мм
12 мм
94 мм
50 мм
4 мм
50 мм x 50 мм
Использование трубок на обоих изображениях
Вид сверху
22 мм
63 мм
35 мм
25 мм
25 мм
50 мм
140 мм
160 мм
80 мм
Сопутствующие товары
Откатные ворота
Колеса
Откатные
Ворота
Направляющие
Откатные
Ворота
Мотор
Безопасность
Балки
Раздвижные ворота
Комплекты
Улавливатели ворот
Упор для ворот прикрепляется к распашным воротам Для того, чтобы ваши ворота оставались ровными и не вращались, стойка
Gate Stop является идеальным устройством для выравнивания ворот для предотвращения повреждения петель, защелок и ворот, а также для продления срока службы ворот.
Отлит из высокопрочных полимерных материалов, имеет гарантию от ржавчины, деформации и пятен. Интегрированный резиновый амортизатор защищает от «хлопка ворот» и значительно снижает уровень шума.
Для ворот высотой более 4 футов (1,2 м) могут потребоваться два упора для ворот для защиты от серьезного «сотрясения» или повреждения от скручивания.
