Открытая система отопления с циркуляционным насосом: Открытая система отопления: схема с циркуляционным насосом

Открытая система отопления: схема с циркуляционным насосом

Возможность использования воды в качестве теплоносителя позволило человечеству изобрести эффективный обогрев своих жилищ. Открытая система отопления — классический вариант, который до сих пор пользуется популярностью, благодаря простому принципу функционирования и минимальному количеству необходимых устройств.

Как выглядит система открытого типа на практике

Принцип действия

В водяной отопительной системе жидкость является средством транспортировки тепловой энергии к передающим тепло воздуху приборам. Этими приборами могут быть радиаторы либо сам трубопроводный контур внутри пола или вдоль стен (в последнем случае используют трубы большого сечения: 8-10 см).

Благодаря этому, тепла котла (является единственным источником тепла) хватает даже для теплоснабжения нескольких находящихся на удалении от теплогенератора помещений. Кроме того, за счет изменения количества радиаторов, можно равномерно прогревать комнаты разной площади. В этом и заключается преимущество водяного отопления перед установкой обычной печи, способной обогревать только прилегающие к ней помещения.

Перемещение жидкости по контуру в силу физических законов может осуществляться самотеком: плотность нагретого теплоносителя ниже, чем остывшего. Помимо принципа термодинамики функционирование обеспечивается за счет монтажа труб под некоторым уклоном. Для повышения эффективности можно также задействовать циркуляционный насос. Многие ошибочно полагают, что насос — атрибут только закрытой системы: в открытых контурах также допустима принудительная циркуляция теплоносителя.

Открытая система теплоснабжения характеризуется в первую очередь расширительным баком открытого типа. Он представляет собой емкость без крышки для образовавшихся в результате теплового расширения воды излишков теплоносителя. Резервуар позволяет автоматически стабилизировать давление в системе. А для того, чтобы жидкость не выливалась по принципу сообщающихся сосудов, расширительный бак крепят в самой верхней точке контура. Резервуар одновременно выполняет функцию воздушного клапана: через него в атмосферу выходит воздух из системы (при ее наполнении и работе).

Подробная схема функционирования открытой отопительной системы

Отопление дома обеспечивается по следующему принципу:

  • подача — теплоноситель нагревается в котле и перемещается к радиаторам;
  • обратка — остывшая в расширительном баке и радиаторах жидкость стремится «уйти» в нижнюю точку и за счет наклона труб попадает в котел.

Установка циркуляционного насоса делает процесс более интенсивным, но принцип работы от этого не меняется.

Разновидности открытых систем

Система отопления открытого типа бывает:

  • Однотрубной, которая в базовом варианте включает в себя котел отопления, расширительный бак, батареи + трубы стандартного сечения либо просто трубы увеличенного сечения без радиаторов. Особенность: для подачи и обратки прокладывается одна магистраль, из-за чего по мере удаления от котла ухудшается прогрев помещений. Однотрубная открытая система отопления пригодна лишь для небольших одноэтажных домов, в остальных случаях для качественного теплоснабжения ее эффективности недостаточно.
  • Двухтрубной, которая является более сложной и дорогой в монтаже разновидностью системы. Однако, она позволяет равномерно прогревать весь дом.
Как выглядят однотрубная и двухтрубная системы на схеме
Особенность: магистраль подачи поставляет нагретый теплоноситель сразу во все приборы отопления, обеспечивая их одинаковую температуру. Обратка же в данном случае идет по отдельному трубопроводу, к которому подсоединен каждый из радиаторов.

Схемы

Схема системы отопления открытого типа подбирается в зависимости от параметров дома, требований к эффективности системы, планируемого объема финансовых вложений в ее проектирование и монтаж. Открытая система теплоснабжения может быть гравитационной или с принудительной циркуляцией, что во втором случае требует установки специального оборудования.

Выбирая схему, нужно учитывать:

  • Общую площадь помещений, где должно быть проведено водяное отопление. Если значение меньше 60 кв. м., достаточно системы с естественным движением теплоносителя (гравитационной).
  • Этажность постройки, высоту потолков. Для гравитационной системы потребуется разгонный сток от котла, чтобы исключить образование воздушных пузырей в контуре – они помешают нормальному движению жидкости и эффективность теплоснабжения.
  • Расчетный тепловой режим функционирования системы. Если предполагается использование низкотемпературного отопления, то в открытую систему обязательно ставят циркуляционный насос. Без него не будет движения теплоносителя, так как одного лишь теплового расширения воды в 45-60 градусов будет недостаточно для естественной циркуляции.

Проанализировав показатели и рассчитав тепловые потери, можно сделать вывод относительно более удобной и выгодной для использования схемы теплоснабжения.

Более подробно рассмотрим каждую из систем теплоснабжения.

Естественная циркуляция

В открытой системе отопления гравитационного типа не предусмотрено механизма, заставляющего теплоноситель перемещаться по контуру. Движение обеспечивается за счет теплового расширения жидкости. Чтобы сделать систему работоспособной, в контур включен разгонный стояк высотой от 3,5 м. – по нему нагретый теплоноситель поднимается вверх, и далее движется по наклонным трубам к радиаторам отопления, заставляя остывшую воду вернуться в котел по трубе обратки.

При расчете гравитационной системы важно учесть не только высоту разгонного стояка, но и расположение расширительного бака, который должен находиться в самой высокой точке контура. Таким образом, разгонный стояк должен быть подсоединен к расширительному баку снизу (в идеале) или сбоку, если высота потолков или крыши не позволяет иначе установить резервуар.

Пример однотрубной системы с естественной циркуляцией

Самотечная система позволяет использовать для отопления дома водяной теплый пол, но на его контур придется установить отдельный циркуляционный насос. При отсутствии электроснабжения теплый пол будет отключаться, но работоспособность радиаторной системы сохранится.

Если открытая система теплоснабжения с естественной циркуляцией предполагает одновременную подготовку воды для ГВС, то бойлер косвенного нагрева монтируют ниже расширительного бака.

Принудительная циркуляция

Открытая система отопления с циркуляционным насосом отличается более быстрым прогревом помещений за счет интенсивного движения теплоносителя – скорость возрастает до 0,3-0,7 м/с. За счет ускоренного перемещения нагретой жидкости равномернее прогреваются все ветви отопительной магистрали.

Система отопления с принудительной циркуляцией – энергозависимый вариант, поскольку встроенный насосный агрегат требует энергоснабжения. Избежать проблем, связанных с перебоями в электроснабжении поможет устройство байпаса – перемычки, на которую и монтируется насос с сопутствующим оборудованием. В этом случае при отключении электроэнергии теплоноситель продолжит свободно перемещаться по отопительному контуру естественным путем, и дом не останется без тепла.

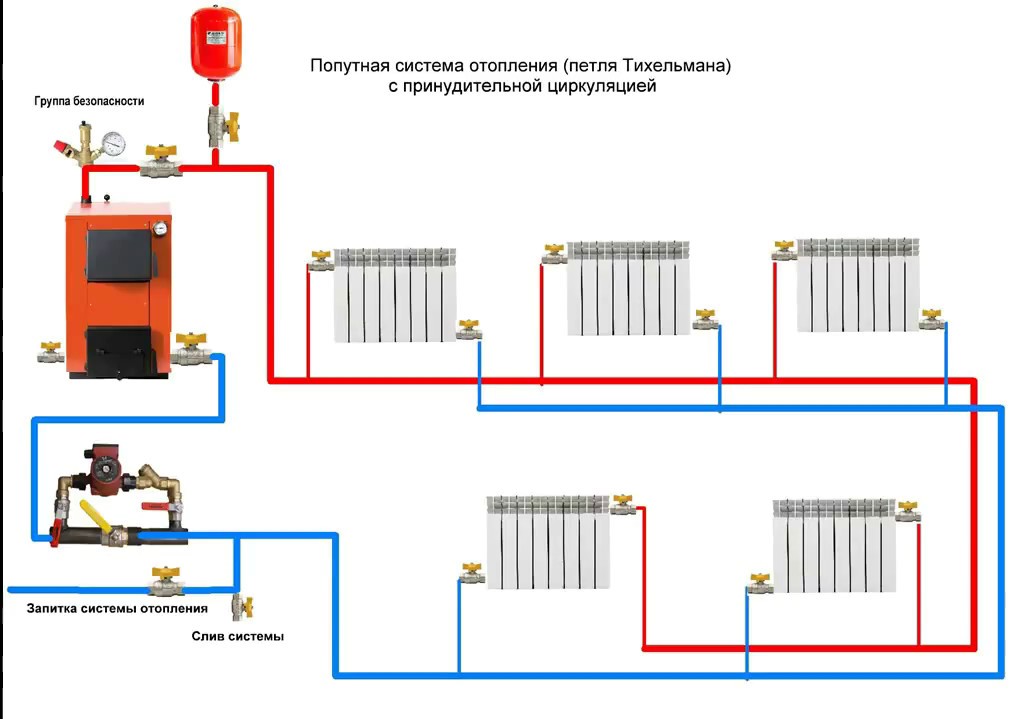

Пример однотрубной системы с принудительной циркуляцией для двухэтажного домаСхема монтажа двухтрубной системы с принудительной циркуляцией в двухэтажном доме

Циркуляционный насос ставят на обратную трубу недалеко от ее входа в котел (до теплоагрегата должно оставаться около 1,5 м). По обеим сторонам от байпаса с насосом устанавливают два отсекающих крана, с помощью которых перекрывается поток жидкости по основной трубе, если насос работает. При отключении электроэнергии краны открывают, восстанавливая естественную циркуляцию.

Если вы задумались, можно ли поставить насосный агрегат для принудительного движения жидкости в контуре открытой системы теплоснабжения, важно знать, что не стоит забывать о разгонном стояке и правильном уклоне труб – без этого при отключении электроэнергии система работать не сможет. Учтите, что насос в открытой системе высокотемпературного отопления – дополнительный элемент, призванный повысить эффективность, а в низкотемпературной – базовый компонент, обеспечивающий функциональность.

Обвязка циркуляционного насоса

Требования к монтажу и эксплуатации

Обустраивая теплоснабжение дома, требуется принять во внимание, что открытая отопительная система имеет ряд особенностей:

  • Котел (твердотопливный, газовый, жидкотопливный) должен располагаться в нижней точке магистрали, а расширительный бак – в самой верхней.
  • Удобнее всего разместить расширительный резервуар на утепленном чердаке, если крыша холодная – теплоизолируют саму емкость и магистрали.
  • Чем меньше поворотов и соединительных элементов в магистрали – тем эффективнее движется теплоноситель при естественной циркуляции.
  • Скорость движения теплоносителя в гравитационной системе не превышает 0,3 м/с, поэтому важно следить за температурой жидкости в котле, не допускать ее перегрева и кипения – это повредит трубам магистрали и приборам отопления.
  • Перед наступлением холодов воду из неиспользуемой отопительной системы сливают, чтобы трубы и рубашка котла не лопнули при перемерзании жидкости.
  • В расширительный бак регулярно требуется добавлять воду, так как она со временем испаряется, а недостаток теплоносителя приведет к формированию воздушных пробок и остановке системы. Можно организовать узел подпитки или заливать вручную из ведра – это проще в небольшом индивидуальном доме.
  • Открытая система отопления диктует использования воды в качестве теплоносителя. Это связано с тем, что антифриз относится к токсичным веществам, и его испарения из открытого бака вредны для человека. Кроме того, его придется регулярно подливать, увеличивая затраты на отопление. Если отоплением предполагается пользоваться нерегулярно, но хочется избежать хлопот с постоянным сливом жидкости из контура, допускается залить антифриз, но в этом случае расширительный бак снабжают крышкой с небольшим отверстием, чтобы снизить скорость испарения незамерзайки.
  • Ключевой этап обустройства отопления гравитационного типа – проектирование, поскольку важно правильно выполнить расчет сечения труб и уклон трубопровода. Соответствующие нормы указаны в СНиП 2.04.01-85. Протяженность контура должна составлять не более 30 метров, на горизонтальных участках магистрали трубы монтируют с уклоном не менее 2-3 мм на метр длины.
Котел должен быть расположен ниже самого низкого радиатора

Открытая система: достоинства и недостатки

При обустройстве отопления в частном доме немало людей отдает предпочтение классическому варианту системы, в которой используется открытый расширительный бак, несмотря на растущую популярность более передовых систем закрытого типа. Этот выбор обусловлен достоинствами, которыми обладают открытые системы обогрева дома, в их число входит:

  1. Энергонезависимость. Для местности с нестабильным электроснабжением актуален вопрос отопления без использования оборудования, потребляющего электричество. Помимо обустройства открытой системы важно использовать энергонезависимый котельный агрегат.
  2. Надежность. Это основной плюс – данный вариант теплоснабжения доказал свою функциональность десятилетиями эксплуатации в самых разных условиях, в том числе в регионах с суровым климатом. По сути, надежность открытых систем сводится к надежности котлов, поскольку в ней больше нет элементов, которые могут выйти из строя. Важно лишь внимательно подойти к выбору приборов отопления и элементов для прокладки трубопровода – от их срока эксплуатации зависит продолжительность функционирования системы.
  3. Простая схема. Отсутствуют сложные узлы, монтаж можно осуществить самостоятельно.
  4. Не требуется отладка и настройка — после завершения монтажа, контур заполняют водой. Если нагретый теплоноситель начал циркулировать, все сделано правильно.
  5. Бесшумная работа, отсутствие вибраций (если не используется циркуляционный насос).
  6. Возможность дополнить энергонезависимое отопление циркуляционным насосом, сделав универсальную систему и повысив ее эффективность.

К недостаткам эксплуатации отопительного контура открытого типа относят:

  • Ограничение в применении. Для больших домов такая система не подходит – если длина горизонтальной магистрали превышает 30 метров, величина гидравлического сопротивления в трубах превышает уровень напора потока нагретого теплоносителя, то есть, естественная циркуляция невозможна, наступит статическое равновесие.
  • Инертность. Без установки циркуляционного насоса прогрев системы (выход в рабочий режим) будет занимать немало времени, поскольку скорость перемещения нагретой жидкости чрезвычайно низка. По этой же причине невозможно организовать оперативное управление микроклиматом в помещении.
  • Конструкционные нюансы. Чтобы минимизировать гидравлическое сопротивление в трубопроводе, его монтируют из труб разного диаметра (по мере удаления от котла диаметр должен уменьшаться, чтобы поддерживалась нормальная скорость перемещения жидкости), а это усложняет монтаж и требует дополнительных расходов – трубы большого диметра дороже, нужны переходники и т.д.
  • Особенности монтажа. Обязательно следует соблюдать расчетный уклон труб на каждом участке магистрали – даже единственная ошибка способна сделать систему неработоспособной или снизить ее эффективность. В последнем случае для преодоления гидравлического сопротивления придется повысить рабочую температуру теплоносителя, что ведет к перерасходу топлива и увеличению финансовых затрат на теплоснабжение.
  • Обслуживание. Из-за интенсивного испарения горячей жидкости из открытого расширительного бака, требуется постоянно следить за уровнем воды и вовремя ее подливать.
  • Активная коррозия металла. Через бак в теплоноситель постоянно поступает кислород, что ускоряет коррозионные процессы. Это снижает долговечность металлических элементов системы, в том числе стального теплообменника котельного агрегата.
Виды котлов и их выбор

Заключение

Открытые системы для отопления дома – незаменимый вариант для местности, расположенной вдали от центральных коммуникаций. При наличии стабильного электроснабжения данный вид отопления выбирают при желании максимально снизить сезонные финансовые затраты на теплоснабжение небольшого по площади дома.

Видео по теме:
