Проектирование систем отопления и вентиляции

Проектирование систем отопления и вентиляции

Вен 09-01

Вен 09-01

Разговорами о необходимости максимально возможным образом сокращать энергетические, финансовые и какие угодно ещё затраты на систему отопления в последнее время никого уже не удивишь. Можно даже сказать, что подобные разговоры успели набить оскомину, хотя актуальность вопроса сомнению не подлежит и с повестки дня не снимается. В этой связи стремление решить данную проблему утеплением домов вызвало к жизни ещё одну – нарушение вентиляционных систем, которое происходит, увы, регулярно. На фоне решения более важной, казалось бы, задачи, то есть обеспечения своего дома теплом, проблемы с вентиляцией далеко не всеми воспринимаются как нечто серьёзное и значимое.

Между тем подобный подход глубоко ошибочен и категорически неприемлем, ведь получается, из-за игнорирования этого вопроса любопытный и даже весьма необычный парадокс – перебои с воздухообменом, возникающие как следствие установки систем теплоизоляции и пластиковых окон, нивелируют основную часть усилий и затрат, направленных на сохранение тепла в наших домах. Нарушения в работе вентиляции могут привести к значительным (до 80 %) потерям тепла в самый холодный период времени, что делает во многом бесполезными все усилия по его сохранению.

Вывод из этого напрашивается сам собой – энергосберегающая вентиляция имеет большое значение, и её обустройство ничуть не менее значимо, чем обеспечение нормального и качественного функционирования отопительной системы.

Вен 09-02Вен 09-02

Проектирование систем отопления и вентиляции: варианты и виды подобных систем

Системы отопления и вентиляции оказывают взаимное влияние на работу друг друга, и если спроектировать их функционирование надлежащим образом, то они прекрасно будут взаимодействовать, дополнять друг друга, что обеспечит при достаточно низких энергозатратах комфортный микроклимат и атмосферу во всех помещениях любого объекта хоть производственного назначения, хоть жилого. Грамотный подход к проектированию систем отопления и вентиляции может помочь в решении многих вопросах организации работы инженерных сетей. Например, ситуация, знакомая многим – при сильных морозах, когда разница в температуре снаружи и внутри зданий очень велика, система приточной вентиляции (то есть отвечающей за приток свежего воздуха в помещения с улицы) может прилично увеличить энергорасход на подогрев приходящего снаружи воздуха или же на его выдув обратно. Удовольствие это весьма дорогое -  отапливать улицу, так что в этой ситуации проект вентиляции и кондиционирования может предусмотреть установку в системе специального клапана, закрывающего по мере надобности выходной канал.

Вен 09-03

Вен 09-03

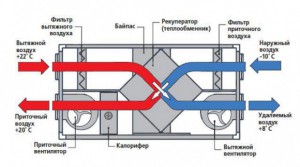

Для достижения ещё большего экономического эффекта в проект вентиляции можно заложить создание простой, но очень эффективной системы приточной вентиляции с подогревом. Смысл подобной системы в том, что подогреваемый приходящий с улицы воздух даёт возможность прилично сократить расходы на отопление, а также, что особенно важно для определённой части людей, избавит их от холодных сквозняков.

У такой системы тоже есть недостаток – она зачастую «пересушивает» воздух, но и этот вопрос решаемый, благо, что можно спроектировать работу вентиляционной сети с водяным радиатором, встраиваемым в отопительную систему. Данное решение даёт ощутимый экономический эффект, правда, требует максимально точных расчётов, весьма сложных, и трудоёмких.

Одним из важнейших моментов, которые необходимо учитывать в процессе проектирования инженерных коммуникаций, является вопрос потерь тепла, вернее максимально возможного процентного снижения этого показателя. Поиск подобных решений привёл к популярности и росту использования отопительных и вентиляционных систем с рекуперацией тепла. Принцип действия такой системы крайне прост: приточные потоки воздуха подогреваются выходящими потоками. Но простота действия при этом подразумевает весьма солидные финансовые затраты на обустройство таких сетей, с другой стороны, их эффективность тоже не подвергается никаким сомнениям.

Вен 09-04Вен 09-04

Проектирование систем отопления и вентиляции: на что необходимо обращать особое внимание

Любой проектировочный процесс подчинён определённому набору правил и требований, многие из них определяются спецификой деятельности того объекта, на котором будут произведены работы по установке инженерных коммуникаций. Однако есть ряд обязательных условий, которых необходимо в обязательном порядке придерживаться при проектировании отопления и вентиляции практически всегда и везде.

  1. Создание благоприятного и комфортного микроклимата в помещениях, что необходимо для полноценной жизнедеятельности человека.
  2. Соблюдение оптимальной температуры в круглогодичном режиме.
  3. Надлежащее проветривание помещений, что особенно актуально для промышленных объектов.
  4. Высокий уровень безопасности и отсутствие малейших угроз для здоровья и жизни человека.
  5. Обеспечение постоянного и стабильного притока свежего воздуха одновременно с выведением отработанных воздушных масс.

Стоимость проекта отопления и вентиляции вы можете рассчитать при помощи калькулятора, представленного ниже:

Поделитесь ссылкой



Дата публикации: 14.10.2015

Проекты по отоплению и вентиляции

Проекты по отоплению и вентиляции

Проекты по отоплению и вентиляции

Проекты по отоплению и вентиляции

Чтобы дом стал пригодным для проживания, собственнику предстоит организовать работы по созданию всех необходимых инженерных систем. Проекты по отоплению и вентиляции воздуха должны выполняться профессиональными специалистами, обладающими нужной квалификацией, продолжительным опытом работы и знаниями в области действующего строительного законодательства.



Качество проектирования напрямую влияет на функциональность и надежность организуемых инженерных систем. В профессиональных проектах не должно быть никаких ошибок и недоработок, так как даже незначительные просчеты способны приводить к возникновению серьезных сбоев в работе систем.

Правила создания проектов

Проекты по отоплению и вентиляции

Проекты по отоплению и вентиляции

Особенности создания электропроектов, проектов отопления и вентиляции зависят от многих факторов, от назначения здания, в котором проводятся работы, от его площади, используемых при строительстве материалов. Профессиональные специалисты должны учитывать все эти факторы, чтобы создать максимально функциональные системы, отвечающие не только требованиям заказчиков, но и правилам построения инженерных систем.

Отопительные и вентиляционные системы могут серьезно различаться для жилых домов, магазинов и крупных производственных предприятий, более того, они могут быть направлены на выполнение различных функций. В домах отопление требуется для обеспечения максимально комфортных условий проживания людей, именно поэтому системы должны постоянно поддерживать температуру воздуха во внутренних помещениях на комфортном для человека уровне.

Качественный, профессионально составленный проект должен включать в себя множество отдельных документов, каждый из которых потребуется для закупки необходимого оборудования, согласования, проведения монтажных работ на объекте собственника, а также для эксплуатации здания с уже организованными системами жизнеобеспечения.

Проекты по отоплению и вентиляции

Проекты по отоплению и вентиляции

В производственных предприятиях наибольшее значение среди всех инженерных систем имеет система электроснабжения, а также вентиляция воздуха. Вентиляция на производстве нужна для своевременного удаления из помещений различные загрязнения воздуха, вредных примесей, возникающих в процессе работы организации. Современное законодательство содержит достаточно жесткие требования к вентиляционным системам на таких объектах. Вентиляционные системы могут включать в себя набор различного оборудования и технических средств, которые будут обеспечивать быстрое удаление вредных веществ, вырабатываемых в процессе работы предприятия.

Правила построения отопительных и вентиляционных систем из-за разницы в особенностях гражданских и производственных объектов могут серьезно отличаться.

Как организовать отопление в доме

Проекты по отоплению и вентиляции

Проекты по отоплению и вентиляции

Система отопления в частных домах должна разрабатываться на основе предоставленных собственником и собранных специалистами технических данных жилища. Владелец объекта должен будет составить техническое задание на проектирование, в котором принято перечислять не только свои пожелания по поводу функциональности отопительной системы, но также указывать другую важную для проектировщиков информацию.

В каждом техническом задании должен содержаться план внутренних помещений объекта, причем план должен быть точным и актуальным, ведь именно он будет взят за основу при создании схем и чертежей отопления жилого дома. Если такой план отсутствует у собственника, можно составить его самостоятельно, для этого нужно иметь минимальные познания в черчении.

Если задача составления актуального плана внутренних помещений вызывает у собственника какие-то сложности, он может поручить эту работу специалистам выбранного проектного предприятия, они могут быстро и точно составить план объекта при первом его посещении. Когда сотрудники фирмы выезжают на дом к заказчику, им предстоит не только осмотреть здание и зафиксировать его основные особенности, но еще и проверить грамотность составленного собственником задания. Если в задании будут положения, нарушающие действующее законодательство, на них следует своевременно указать владельцу дома, чтобы в ТЗ можно было внести необходимые изменения.

Заказанные у профессионалов проекты отопления многоквартирных домов, вентиляции, водоснабжения и электроснабжения могут быть использованы для монтажа таких систем только после прохождения обязательного согласования с государственными структурами. Согласование позволяет выявить нарушения законодательства и ошибки в проектах до выполнения монтажа, то есть предотвращает организацию заведомо опасных, не функциональных и не надежных инженерных систем. Если проектирование заказано у опытных и квалифицированных сотрудников, то вероятность возникновения проблем при согласовании практически равняется нулю.

Стоимость проекта отопления и вентиляции вы можете рассчитать при помощи калькулятора, представленного ниже:

Поделитесь ссылкой



Дата публикации: 13.07.2015

Монтаж систем отопления и вентиляции (ОВ)

Монтаж систем отопления и вентиляции Вы можете заказать "под ключ" с монтажом, позвонив по телефону в Москве: +7 (495) 241-17-30. Проектирование и поставка систем отопления и вентиляции по России.

Монтаж отопления и вентиляции Отправьте быструю заявку

Монтаж современной системы отопления и вентиляции подразумевает наличие специальных приспособлений для соединения труб (паяльник по пластику – для пластикового теплопровода). При покупке вам поставляется система в разобранном виде, причем кроме труб в ней имеются уголки, тройники, муфты, заглушки. Сложить все вместе можно при помощи плана или проекта, составленного специалистами. Необходимые для соединения элементов системы детали называются муфтами. Их зачастую не хватает, поэтому ими стоит запастись.

"Инвест Строй" - профессиональная климатическая компания, готовая реализовать решения любых задач по климатическому и другому инженерному оборудованию "под ключ". Выполним полный цикл работ: подбор оборудования, проектирование, монтаж, поставка и обслуживание.

Звоните сейчас: 8 (495) 241-17-30. Отправьте заявку

Что представляет собой СНиП?

Правила проектирования и установки систем теплоснабжения, вентиляции, а также кондиционирования подробно описаны в СНиП, который представляет собой свод нормативной документации по строительству. В СНиП помимо строительных норм, правил описаны и санитарные, пожаробезопасные и экологические меры, которые следует соблюдать при эксплуатации подобных систем.

Конечно, помимо СНиП отопление вентиляция и кондиционирование есть еще целый перечень СНиПов, СанПиНов, ГОСТов, а также других документов, в которых описаны требования по соблюдению нужных размеров, допусков, меры безопасности, некоторые гигиенические условия. Составляя проект той или иной системы, очень важно соблюдать приведенные в документах нормы и правила. Поэтому следует ознакомиться со СНиП более подробно. Существуют разные СНиПы, в которых раскрыты важные правила проектирования и установки систем отопления, кондиционирования и вентиляции.

Например, есть такие версии документов:

  1. 2.04 05 91 отопление вентиляция и кондиционирование: содержатся требования к пожаробезопасности к данным системам.
  2. 41-01-2003: описаны санитарные, экологические, противопожарные нормы к системам теплоснабжения. Это более новая версия.

Соблюдая СП отопление вентиляция и кондиционирование при разработке проекта и проведении монтажных работ, можно быть уверенным в качестве и надежности оборудованной системы. Но грамотно спроектировать систему не достаточно. Важно еще и правильно ее эксплуатировать. Для этих целей разработана инструкция по эксплуатации системы отопления и вентиляции, которая устанавливает ряд требований к использованию обогревательной сети, испытаниям, пускам, а также наладкам конструкции.

Технология последовательности монтажа системы отопления

При монтаже систем отопления должно быть обеспечено:

точное выполнение работ в соответствии с проектом и указаниями СНиПа; плотность соединений, прочность креплений элементов систем; вертикальность стояков; соблюдение уклонов разводящих и магистральных участков; отсутствие кривизны и изломов на прямых участках трубопроводов; исправное действие запорной и регулирующей арматуры, предохранительных устройств и контрольно-измерительных приборов; возможность удаления воздуха, опорожнение системы и наполнение ее водой; надежное закрепление оборудования и ограждений их вращающихся частей.

При монтаже СО применяется следующая последовательность выполнения работ:

  • разгрузка, комплектование, доставка трубных и отопительных узлов к месту монтажа;
  • монтаж магистральных трубопроводов;
  • установка отопительных приборов;
  • монтаж стояков и подводок;
  • испытание системы.

Монтаж магистральных трубопроводов производится после раскладки монтажных узлов на опоры и подвешивания их к строительным конструкциям путем сборки узлов на льне и сурике или стыковки узлов с последующей их сваркой. Затем магистрали выверяют и закрепляют на опорах и подвесках.

После сборки магистральных трубопроводов к ним подсоединяют стояки и ответвления к оборудованию. Вначале устанавливают отопительные узлы на место и выверяют по уровню и отвесу, затем соединяют отопительные узлы с помощью междуэтажной вставки. Отопительные приборы к междуэтажным вставкам присоединяются на резьбе или сварке.

Монтаж основных видов отопления

  1. Отопление при помощи нагревания воды. Основным элементом здесь является водонагреватель, но при монтаже большее внимание уделяется трубам для воды. Они могут быть любыми – от железных до тонких пластиковых.
  2. Отопление горячим паром. Для этого вида необходим монтаж парогенератора и каналов системы, по которым пойдет горячий пар. Это могут быть стальные трубы с радиаторами, которые подберут при проектировании системы.
  3. Отопление при помощи подогрева воздуха. Действует по принципу кондиционирования. Поступающий в квартиру воздух проходит через нагреватель.
  4. Электрическое отопление. Монтаж этих систем довольно сложный, в работе они стоят дороже других.

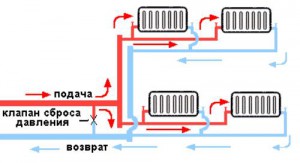

Двухтрубная система

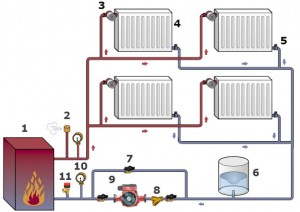

Отопление от котла

В состав такой системы отопления входят подающая и отводящая трубы. По подающей трубе теплоноситель идет к радиаторам, соединенным между собой параллельно. По отводящей (обратке) жидкость, отдавшая тепло, возвращается назад к котлу. Хорошо подходит эта система для многоквартирного жилого здания. Но, несмотря на все плюсы, она годится не для всех объектов, так как требует развитой инфраструктуры. Разновидностью двухтрубной системы является коллекторная разводка.

При монтаже системы отопления этого типа лучше прокладывать обратку вдоль пола. При наличии на пути препятствий, например, дверных проемов, можно использовать прокладку под полом или обойти их с помощью П-образной трубы. Применяя прокладку под полом, нельзя допускать наличия на этом участке соединений. В противном случае при возникновении течи существенно усложнится ее устранение.

Верхняя разводка выполняется под потолком на расстоянии 0,4–0,5 метра. Для того чтобы не испортить внешний вид жилых помещений, разводку можно сделать под навесным потолком или на чердаке. В этом случае проводится тщательная теплоизоляция трассы, чтобы избежать существенных теплопотерь при сильном понижении наружной температуры. Подводящую трубу можно провести под подоконниками или над отопительными приборами. Но в этом случае прогрев системы будет происходить медленнее. Минимизировать недостаток можно за счет установки расширительного бака.

Наибольшей энергоэффективности двухтрубная система отопления достигает в зданиях с двумя и более этажами. Это обеспечивается за счет большего перепада высот между котельным оборудованием и отопительными приборами. Он увеличивает циркуляцию теплоносителя в трубопроводе, в результате чего происходит более полное сгорание топлива в котле.

Схема подачи воды

Теплоноситель от котла подается по вертикальному стояку, а далее по наклонному трубопроводу к радиаторам отопления. Избыточный теплоноситель выделяется в расширительный бак. При использовании нижней разводки подводящая труба прокладывается на уровне радиатора или над полом.

Основной недостаток коммуникаций с нижней разводкой — высокая вероятность возникновения в трубопроводе воздушных пробок.

Для устранения этого дефекта радиаторы обязательно оснащаются кранами Маевского. Альтернативным вариантом является прокладка специальных воздушных труб, обеспечивающих отведение воздуха в стояк и дальнейшее удаление через расширительный бак.

Однотрубная система «Ленинградка»

Подключение к радиатору

Особенность однотрубной системы отопления — последовательное соединение радиаторов. Теплоноситель перемещается по кольцевому контуру. По мере продвижения он остывает, поэтому однотрубная система не позволяет обеспечить равномерный прогрев всех помещений. Плохо подходит «Ленинградка» для больших зданий. На таких объектах лучше комбинировать одно- и двухтрубные системы. Разводка до отдельных квартир осуществляется посредством двухтрубной системы, а в пределах этажа — однотрубной.

При монтаже однотрубной схемы могут применяться оба типа разводки. Нижняя подразумевает прокладку трубопровода вдоль пола горизонтально. Затем трубы поднимаются к радиаторам. Такая разводка отличается простотой регулировки. При необходимости, например, в случае возникновения протечки, ее легко полностью перекрыть.

При верхней разводке теплоноситель подается высочайшей точке теплотрассы, откуда уже распределяется к стоякам. Верхняя разводка позволяет ускорить движение жидкости и хорошо подходит для систем с естественной циркуляцией.

Обводные участки

Независимо от используемой разводки при монтаже системы отопления всегда делаются обводные участки. В однотрубных схемах они выполняются с применением труб меньшего диаметра по сравнению с подводящей трубой. Также на таких участках возможна установка дросселирующего оборудования — вентилей-термостатов.

Так как в однотрубной системе отопления тепло от теплоносителя распределяется иначе, чем в двухтрубной, необходимо следить за правильностью соединения радиаторов. Первыми к подводящей трубе подключаются отопительные приборы, расположенные в помещениях с самой высокой потребностью в тепле. Один контур должен иметь тепловую мощность не более 12 кВт. Также нельзя допускать очень сильного перепада температур в пределах одного контура.

Схема Тихельмана

Схема Тихельмана является разновидностью двухтрубных систем. Ее второе название — попутно-перехлестывающая. Применяется она в зданиях с большой площадью, для отопления производственных помещений, ангаров, складов и т. д. От обычной двухтрубной схемы она отличается наличием сужающих устройств на подводящей трубе и обратке. Они обеспечивают равномерное распределение потоков на все радиаторы. Сужающие элементы подачи и обратки монтируются в зеркальном отображении.

Первый радиатор подключается с помощью отводящей трубы самого малого диаметра. Постепенно диаметр идет на увеличение. Трубопровод наибольшего просвета используется для подключения подводящей трубы и обратки к самому последнему радиатору.

Коллекторная (лучевая) схема

Лучевая разводка

При коллекторной схеме каждый радиатор подключается независимо, благодаря чему появляется возможность регулировать температуру каждого отопительного прибора системы. Коллектор (гребенка) является важнейшим элементом. По своей сути это труба большого диаметра, в которой монтируется необходимое количество выходов и один вход.

Через выходы к коллектору подсоединяются малые контуры, каждый из которых питает только один радиатор. Каждый контур может иметь разные параметры отопления. В этом случае используется гидрострелка — разновидность коллекторов, отличающаяся большим внутренним объемом.

В такой системе котел непрерывно подогревает теплоноситель, циркулирующий в первичном контуре. Отбор воды из гидрострелки осуществляется на разном расстоянии от врезок контуров, за счет чего получаются разные значения режимов отопления. Хорошо подходит система с гидрострелкой для домов, где в качестве отопительных приборов применяются как традиционные радиаторы, так и теплые полы. При необходимости на каждый контур можно установить собственное насосное оборудование. В этом случае нет необходимости учитывать показатели перепадов давления.

Гидравлические испытания

После монтажа системы отопления независимо от использованной схемы и разводки обязательно проводится ее опрессовка, или гидравлические испытания, которые являются проверкой работоспособности.

Начинается опрессовка с заполнения системы отопления водой. После этого давление в ней поднимается до уровня, превышающего рабочие параметры, и поддерживается в течение некоторого времени. Контроль осуществляется с помощью манометра.

Если система смонтирована правильно, давление в ней будет неизменным. Снижение этого показателя свидетельствует о том, что соединения негерметичны, и происходит утечка жидкости. Если испытания показали наличие утечки, проверяются все соединения, устраняются дефекты, и опрессовка проводится повторно.

Технология последовательности монтажа системы вентиляции

Монтажно-сборочные работы по системам вентиляции и кондиционирования воздуха включают в себя следующие основные последовательно выполняемые процессы:

  • подготовку объекта к монтажу систем вентиляции;
  • прием и складирование воздуховодов и оборудования;
  • комплектование воздуховодов, фасонных частей и вентиляционных деталей; подбор и комплектование вентиляционного оборудования, а при необходимости проведение предмонтажной ревизии оборудования;
  • сборку узлов; доставку узлов, деталей и элементов к месту монтажа; установку средств крепления;
  • монтаж оборудования;
  • укрупнительную сборку воздуховодов;
  • монтаж магистральных воздуховодов;
  • изготовление и монтаж подмеров;
  • обкатку смонтированного оборудования;
  • наладку и регулирование систем;
  • сдачу систем в эксплуатацию.

При монтаже металлических воздуховодов следует соблюдать следующие основные требования: не допускать опирания воздуховодов на вентиляционное оборудование; вертикальные воздуховоды не должны отклоняться от отвесной линии более чем на 2 мм на 1 м длины воздуховода; фланцы воздуховодов и бесфланцевые соединения не следует заделывать в стены, перекрытия, перегородки и т.п.

Монтаж воздуховодов независимо от их конфигурации и местоположения начинают с разметки и осмотра мест прокладки, с тем чтобы выявить наиболее удобные пути транспортирования и подъем воздуховодов и недостающие средства крепления. Затем устанавливают на проектных отметках грузоподъемные средства, доставляют в рабочую зону монтажа детали воздуховодов и пристреливают недостающие закладные детали. Далее из отдельных деталей собирают укрупненные блоки в соответствии с комплектовочной ведомостью с установкой хомутов для подвески воздуховодов.

При сборке на фланцах следят за тем, чтобы прокладки между фланцами обеспечивали плотность соединения и не выступали внутрь воздуховода.

Монтаж вентиляционного оборудования ведут в соответствии с типовыми технологическими картами в следующем порядке: проверяют комплектность поставки; делают предмонтажную ревизию; доставляют к месту монтажа; поднимают и устанавливают на фундамент, площадку или кронштейны; проверяют правильность установки, выправляют и закрепляют в проектное положение; проверяют работоспособность. При поставке вентиляционного оборудования «россыпью» к перечисленным технологическим операциям добавляется ряд операций по сборке и агрегированию оборудования, которые могут выполняться непосредственно на месте монтажа или сборочной площадке. Метод установки и способы монтажа вентиляционного оборудования.

Естественная и искусственная системы

Вентиляция может создавать поток воздуха естественным или принудительным путем. Естественное движение воздушных масс создается благодаря разнице в температуре и давлении. В принудительных системах поток воздуха обеспечивается вентиляционным оборудованием.

Самая простая схема естественной вентиляционной системы представлена в обычных типовых зданиях. В них дверные и оконные проемы обеспечивают приток воздуха. Удаляется воздух через вентканалы и вытяжки, расположенные, как правило, на кухне и в санузлах. Естественная вентиляция не имеет автоматики, она надежна, долговечна и проста в монтаже. Основной недостаток таких систем — зависимость от внешних факторов, на которые человек не может оказывать влияния. Регулировать такую систему невозможно.

В случае, когда естественная вентиляция не может обеспечить нормальный приток воздуха в здания, применяются искусственные, или принудительные схемы. Они включают в себя различные элементы — вентиляторы, фильтры, воздухонагреватели, увлажнители и т. п., позволяющие обеспечить нормальные показатели микроклимата для любых помещений в зависимости от их назначения, будь то жилые, административные или производственные.

Приточные и вытяжные системы

Приточно-вытяжные установки

Эти системы отличаются направлением движения воздуха. Приточная вентиляция подает воздух внутрь помещений. В зависимости от элементов, входящих в нее, подаваемый воздух может подвергаться дополнительной подготовке — фильтрации, увлажнению или осушению и т. п. Задача вытяжных систем — устранение из здания загрязненного воздуха.

Как правило, для обеспечения нормального микроклимата жилого здания или производственных помещений используется комбинированная приточно-вытяжная вентиляция.

Все элементы комбинированных систем должны быть тщательно сбалансированы между собой. В противном случае может сформироваться избыточное или слишком малое давление, и в помещении возникнет эффект «хлопающей двери».

Местные и общие системы

Местная вентиляция чаще всего применяется для производственных помещений. Местный приточный вариант позволяет обеспечить локальную подачу чистого воздуха, а вытяжной — удалить загрязненный воздух из мест локального скопления вредных веществ. С помощью местных вытяжных систем можно не допустить распространения токсичных веществ из производственных помещений по всему объекту. В бытовых условиях местная вентиляция широко используется в кухнях в виде вытяжки.

Общие, или общеобменные системы применяются для вентилирования воздуха во всех помещениях здания. Приточные общеобменные системы чаще всего дополняются элементами для фильтрации и подогрева воздуха. Вытяжные отличаются более простой конструкцией, так как нет необходимости в обработке удаляемого воздуха.

Наборные и моноблочные системы

Наборные системы довольны сложны. Они собираются из отдельных компонентов — вентилятора, фильтров, дросселей, автоматики и т. д. Превосходят они моноблочные возможностью вентилирования любых объектов. Их можно установить в небольшом офисе или квартире, а также в общественных зданиях. Хорошо подходят такие системы для складов, ангаров и производственных помещений.

Их недостаток — сложность проектирования на основе профессиональных расчетов и габаритность. Мощные системы для производственных помещений или здания значительной площади монтируются в специально оборудованной венткамере. Системы небольшой мощности можно монтировать за подвесным потолком.

Моноблочная вентиляция заключается в едином корпусе. В отличие от наборных систем она практически не шумит, поэтому ее монтаж можно осуществлять в жилых зданиях без оборудования венткамер. Отличаются такие системы от наборных и простотой монтажа.

Вентиляция и отопление посредством рекуператора

Монтаж систем вентиляции и отопления позволит в значительной мере экономить на электроэнергии, так как нагрев помещения в этом случае осуществляется посредством рекуператора — специального устройства, через которое проходят два потока воздуха: приточный и вытяжной. Между собой они не смешиваются, однако вытяжной воздушный поток отдаёт тепло приточному воздуху. Данный способ отопления помещения наряду с его вентиляцией является вспомогательным, так как эффективен лишь в осенне-весенний период или в случае тёплой зимы.

Смотрите ещё:

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Заказать проект отопления и вентиляции в Москве

Для чего нужен проект систем отопления и вентиляции

Наши специалисты стремятся к созданию экономичных и эффективных инженерных систем. Ключевым моментом для проекта отопления и вентиляции частного дома для любого объекта является теплотехнический расчет (расчет количества тепла, которое здание теряет через ограждающие стены и окна). Далее заказчику предоставляется технико-экономическое обоснование выбора системы отопления и оценка энергоэффективности здания в целом. Предложенные нашими инженерами решения на этом этапе позволяют существенно сэкономить средства заказчика (к примеру, увеличение толщины наружного утеплителя объекта на 100 мм позволяют уменьшить потери тепла почти в 2 раза, пропорционально уменьшится необходимая мощность и стоимость отопительного оборудования). От выбора типа системы отопления, обустройства теплового пункта будет зависеть бесперебойная работа и возможность плавной регулировки температуры. Применяя современное оборудование и автоматику, мы позволяем заказчику самостоятельно регулировать температурный режим в каждом из помещений.

Система вентиляции воздуха должна обеспечивать регламентированный нормативными документами воздухообмен. Для подбора сечения воздуховодов и вентиляционного оборудования обязательно должен быть выполнен расчет кратности воздухообменов помещений. Инженеры компании «Декарт-Строй Проект», опираясь на многолетний опыт проектирования отопления и вентиляции, разрабатывают вентиляцию частного дома, которая отличаются надежностью, функциональностью, бесшумной работой и легко вписываются в существующий дизайн. Такой подход к проектирование отопления и вентиляции позволяет избежать таких неприятных последствий как неприятный запах в санузлах и кухнях, сквозняки, пыль, не эстетично вписанные в интерьер решетки и воздуховоды.

Применение систем рекуперации позволят экономить зимой на нагреве, а летом на охлаждении до 40% электроэнергии.

Смотреть пример проекта ОВ

учебники по ОВ, книги по отоплению и вентиляции | DWGFORMAT

Отопление и вентиляция. Часть 1. Отопление. Каменев П.Н., Сканави А.Н. и др.

B книге описаны устройство и принцип действия различных систем отопления зданий; приводятся методы расчета теплового режима зданий, выбора, конструирования, расчета и регулирования центральных и местных систем отопления. Учебник предназначен для студентов, специализирующихся в области отопления и вентиляции.

Вентиляционное оборудование. Технические рекомендации для проектировщиков и монтажников. В. Г. Караджи, Ю. Г. Московко

В книге систематизирован обширный материал и сформулированы актуальные вопросы эффективного использования вентиляционного оборудования, приведены общие сведения о вентиляторах, основная информация по аэродинамике и термодинамике.  Рассмотрены особенности работы вентиляторов в сетях, воздухоприточные установки, водоотопительные агрегаты, акустические характеристики вентиляторов. Освещены вопросы работы воздушно-тепловых завес, вопросы балансировки и наладки вентиляционных систем. В приложениях дан справочный материал.

Автоматизация систем вентиляции и кондиционирования воздуха. Бондарь Е.С., Гордиенко А.С., Михайлов В.А., Нимич Г.В.

Учебное пособие является изложением курса «Спецтехнология» для подготовки наладчиков приборов, аппаратуры и систем автоматического контроля, регулирования и управления в области вентиляции и кондиционирования воздуха. В книге описаны основные положения теории автоматического управления применительно к системам кондиционирования и вентиляции (СКВ), процессы обработки воздуха, оборудование и элементная база, способы монтажа, наладки и эксплуатации систем автоматизации.
Изложены методы проектирования и порядок разработки технической документации. Подробно описаны технические средства автоматизации СКВ, типовые схемные решения, алгоритмы работы, специализированные микропроцессорные устройства автономных и центральных кондиционеров, жестко и свободно программируемые контроллеры. Отдельный раздел книги посвящен комплексной автоматизации управления инженерным оборудованием административных и жилых зданий.

Вентиляция и кондиционирование воздуха. Стефанов Е.В.

Приведены общие теплофизические, аэродинамические и физико-гигиенические обоснования комфортных параметров микроклимата в кондиционируемых и вентилируемых помещениях, расчеты элементов систем, их принципиальные схемы и классификация систем вентиляции и кондиционирования по основным признакам (по способу побуждения движения воздуха и методу организации воздухообмена в помещении, по степени использования наружного воздуха и по степени централизации и автономности, по способу комплектации узла обработки воздуха).

Рассмотрены различные методы определения воздухообмена и глубоко изложены вопросы обработки воздуха в аппаратах различного типа. Достаточно подробно описаны аэродинамические особенности вентиляторов и увязка их работы в сети воздуховодов. В последней главе приведены основные сведения по пуску, наладке, испытаниям и эксплуатации систем вентиляции и кондиционирования.

Руководство по проектированию систем отопления, вентиляции и кондиционирования воздуха. Крупнов Б.А., Шарафадинов Н.С.

В книге представлены расчеты и возможные схемы систем отопления, вентиляции, кондиционирования воздуха, дано краткое описание отопительно-вентиляционного оборудования, климатические параметры холодного и теплого периодов года ряда населенных пунктов РФ и ближнего зарубежья, физические свойства основных теплоносителей (воды, пара и воздуха).

Отопление и вентиляция жилого здания. Васильев В.Ф., Иванова Ю.В., Суханова И.И.

Рассматривается состав, содержание и требования по оформлению курсовой работы. Приведены рекомендации по теплотехническому расчету наружных ограждений, проектированию и конструированию систем отопления и вентиляции жилых зданий, а также методики по расчету и подбору основного оборудования этих систем.

Современная промышленная вентиляция. Боровицкий А.А. и др.

Приведены основные сведения о промышленной вентиляции, особенности проектирования вентиляции промышленных зданий различного назначения и технологий. Основное внимание уделено литературе (170 наименований), описывающей технологические процессы, характеристики и расчет вредных выделений различных производств.

Отопление и вентиляция. Часть II. Вентиляция. Каменев П.Н., Сканави А.Н. и др.

В книге рассмотрены теоретические основы вентиляции и даны практические рекомендации по проектированию и эксплуатации вентиляционных систем в жилых, общественных и промышленных зданиях и сооружениях. Изложена физическая сущность явлений и процессов, связанных с вентиляцией, приведено краткое описание вентиляционного оборудования, даны способы расчета систем вентиляции и рекомендации по подбору оборудования. Книга является учебником для студентов специальности «Теплогазоснабжение и вентиляция» строительных вузов. Она может быть полезна инженерам, занимающимся проектированием, монтажом, наладкой и эксплуатацией систем вентиляции в жилых, общественных и промышленных зданиях и сооружениях.

Вентиляция и кондиционирование воздуха. Справочник проектировщика. Староверов И.Г. (ред.)

В справочнике приведены основные нормативные данные для проектирования систем вентиляции и кондиционирования воздуха. Рассмотрены требуемые метеорологические условия в помещении, вопросы поступления тепла и влаги, вредных газов, меры борьбы с ними. Приведены устройства для очистки воздуха от пыли, сведения по расчету систем кондиционирования воздуха и аэрации промзданий, даны рекомендации оп устройству воздушных душей, завес и местных отсосов. Рассмотрены вопросы расчета воздуховодов, пневмотранспорта, приведены меры борьбы с шумом вент установок. Даны рекомендации по устройству тепловой изоляции и автоматизации систем. Изложены противопожарные требования.

Вентиляция производственных объектов. Каледина Н.О.

В учебном пособии изложены теоретические основы вентиляции, показана роль вентиляции в обеспечении безопасности жизнедеятельности, дана классификация систем вентиляции, описаны методы контроля состояния воздушной среды, а также инженерные средства обеспечения требуемых параметров воздуха. Особое внимание уделено специфике вентиляции объектов горного производства – шахт, рудников и карьеров.



Вентиляция общественных зданий. Калашников М.П.

Рассмотрены инженерно-технические основы расчета и техники обеспечения воздушного режима различных общественных зданий. Изложены методики выбора параметров микроклимата помещений и метеорологических условий. Рассмотрены особенности проектирования, технические характеристики, методы подбора оборудования и элементов систем вентиляции, приведены практические примеры для типовых общественных зданий. Приведены основные нормативно-справочные характеристики и программы расчета на ЭВМ.

Отопление и вентиляция производственных помещений. А. М. Гримитлин, Т. А. Дацюк, Г. Л. Крупкин, А. С. Стронгин, Е. О. Шилькрот
Настоящая книга включает в себя как новые, так и опубликованные в статьях и докладах результаты исследований в области отопительно-вентиляционной техники, выполненных за последнее время. Кроме того, авторы считали необходимым включить в книгу некоторые разделы монографии В. М. Эльтермана «Вентиляция химических производств», которые получили в настоящее время актуальное развитие. Книга предназначена для научных и инженерно-технических работников, связанных с проектированием и эксплуатацией систем промышленной вентиляции, а также для студентов и аспирантов.

Системы кондиционирования воздуха с чиллерами и фэнкойлами. Белова Е.М. 2003

В книге рассмотрены основные этапы проектирования СКВ с чиллерами и фэнкойлами с учетом особенностей современного холодильного оборудования для систем кондиционирования воздуха. Даны теоретические основы проектирования и расчета основных элементов системы, практические методики и рекомендации по проектированию, указания по монтажу, пуску системы в эксплуатацию, наладке и техническому обслуживанию.

Кондиционирование воздуха и холодоснабжение. Богословский В.Н., Кокорин О.Я., Петров Л.В.

Изложены основы теории и техники кондиционирования воздуха и холодоснабжения. Рассмотрены свойства влажного воздуха и процессы изменения его состояния. Даны структурные схемы и классификация систем кондиционирования. Приведены методы расчета, а также режимы работы и регулирования систем кондиционирования. Показаны решения теплохолодоснабжения систем кондиционирования воздуха, пути снижения расхода энергии и утилизации тепла и холода. Для студентов строительных вузов, обучающихся по специальности «Теплогазоснабжение и вентиляция».

Современные системы кондиционирования воздуха. Кокорин О.Я.

В книге содержатся данные о методах и принципиальных схемах аппаратов для сокращения расхода тепла и электроэнергии при круглогодовом функционировании систем кондиционирования воздуха в жилых, общественных и промышленных зданиях. Даются технические показатели нового энергосберегающего оборудования и методы расчета их технических характеристик. Приводятся результаты технико-экономического анализа при сравнении различных методов обработки воздуха и схем систем кондиционирования.



Вентиляция для многоэтажных жилых зданий. Шонина Н. А.

Существенное влияние на создание и поддержание комфортных параметров внутреннего воздуха в помещении оказывает устойчивая работа системы вентиляции. В статье рассматриваются способы стабилизации работы вытяжной системы вентиляции жилых зданий, не приводящие к значительному увеличению капитальных расходов при их устройстве и требующие минимальных затрат при эксплуатации.

Отопление, вентиляция и кондиционирование воздуха объектов агропромышленного комплекса и жилищно-коммунального хозяйства. Свистунов В.М., Пушняков Н.К.

В книге представлены требования к параметрам микроклимата в отапливаемых, вентилируемых и кондиционируемых помещениях зданий агропромышленного комплекса и коммунального хозяйства, теоретические основы и физическая сущность процессов кондиционирования воздуха, принципиальные схемы систем отопления, вентиляции и кондиционирования воздуха, примеры устройства этих систем в зданиях различного назначения, описаны основное оборудование систем, методы поверочных расчетов систем и оборудования, сведения по испытанию, наладке и эксплуатации систем отопления, вентиляции и кондиционирования воздуха.

Отопление и вентиляция жилых и гражданских зданий Проектирование. Справочник. Русланов Г.В., Розкин М.Я., Ямпольский Э.Л.

В справочнике приведены основные нормативные материалы и необходимые сведения по проектированию систем отопления, вентиляции и кондиционирования воздуха жилых и общественных зданий. Рассмотрены вопросы выбора ограждающих конструкций, расчета теплопотерь и теплопоступлений, гидравлического и теплового расчета систем отопления, расчета требуемых воздухообменов при борьбе с тепло- и влагоизбытками, а также расчета оборудования кондиционеров и приточно-вытяжных систем, воздуховодов и воздухораспределительных устройств.

Вентиляция и кондиционирование воздуха. Курс лекций. Новиков М.Н., Овсянник А.В., Шаповалов А.В.

Курс лекций «Вентиляция и кондиционирование воздуха» предназначен для студентов четвертого курса 43 01 05 «Промышленная теплоэнергетика», в учебный план которой входит соответствующая дисциплина. Данный кур охватывает основные разделы дисциплины: гигиенические и технологические основы вентиляции и кондиционирования воздуха, тепловой и влажностный режимы производственных помещений, промышленная вентиляция, общеобменная вентиляция, системы местной вентиляции, очистка воздуха от пыли, аэродинамический расчет воздуховодов, кондиционирование воздуха, тепло- и влагообмен между воздухом и водой.

Современные системы вентиляции и кондиционирования воздуха. Нимич Г.В., Михайлов В.А., Бондарь Е.С.

В книге подробно изложены вопросы вентиляции и комфортного кондиционирования воздуха, свойств влажного воздуха, основы теории получения холода, измерения параметров и наладки холодильных машин, кондиционеров, и вентиляционных сетей. Рассмотрены типовые конструкции, гидравлические и электрические схемы, функциональные особенности бытовых, полупромышленных, многозональных, центральных, прецизионных и других типов кондиционеров. Большое внимание уделено описанию элементной базы кондиционеров и систем автоматического регулирования. В книге подробно освещаются методы монтажа, диагностики и устранение неисправностей климатического оборудования, а также измерительные приборы и инструменты, необходимые для этих целей. Для инженерно — технических работников, а также студентов и аспирантов.



Поделиться в социальных сетях

Проект системы отопления и вентиляции г. Самарканд (ОВ) | Вентиляция и кондиционирование

Общие данные.
Проект системы отопления и вентиляции реконструкция и строительство АТСа №22 на жилой дом по ул. Али Кушчи-7 в г. Самарканде, разработан на основании задания на проектирование, архитектурно-строительных и технологических чертежей.
Расчетная наружная температура наружного воздуха для проектирования системы отопления принята на основании КМК 2.01.01-95
tн.в.= -12°С. Расчетная параметры внутреннего воздуха в помещениях , приняты согласно ШНК 2.08.01-05 "Жилые здания".
Проектирование раздела выполнена согласно КМК 2.04.05-97 "Отопления, вентиляция и кондиционирование".

Источником тепла для систем отопления и горячего водоснабжения являются двухконтурные проточные водогрейные котлы марки
"BS 24FF Аристон" (Узбекистан), работающие на природном газе. Котлы оснащены автоматикой защиты и управления.
Эта система предусматривает: 1. Полуавтоматический розжиг котла. 2. Поддержание в заданных пределах давления и
температуры теплоносителя. 3. Защиту при аварийном повышении давления и температуры воды, прекращении подачи газа и воз-
духа в топку.
Монтаж, наладку и пуск котла производить в соответствии с инструкциями технического паспорта.
В качестве нагревательных приборов приняты алюминиевые секционные радиаторы марки "Алюкам" . Трубы применяются металло-
пластиковые для систем отопления и горячего водоснабжения PN20, для теплоносителя с температурой не менее 95°С.
Трубопроводы в местах пересечения внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов.
Края гильз должны быть на одном уровне с поверхностями стен, перегородок и потолков.
Удаление воздуха из системы отопления производится воздухоспускными кранами установленными на радиаторах.
Вентиляция жилого дома приточно-вытяжная с естественным побуждением, через каналы устроенных в стенах.
Монтаж систем отопления и вентиляции вести в соответствии с требованиями КМК3.05.01-97 "Внутренние санитарно-технические
системы".
В первом этаже предусмотрено установка вытежных вентиляторов Smart 23/9 AR.

Состав: Общие данные. План 1- го этажа с сетями вентиляции. План типового этажа с сетями T1,Т2. Схема системы отопления . Узел обвязки радиатора. Схема дымохода от котла типа С12. Язык документа

Софт: AutoCAD 2017

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
