Зачастую во время подключения объекта электрики подсоединяют ответвление к магистральным линиям передач. К примеру, в установленном в подъезде электрощитке через него пройдут стояки магистральных контуров. Потребуется соединить провода, осуществить подключение ответвления в жилище. Для этих целей специалисты предлагают использовать сжим ответвительный.

Что это такое

Такие изделия отличаются многообразием конструкций и форм, однако во многих ситуациях они предполагают соединители «орешки». Устройство предусматривает 2 зажимные пластинки, изготавливаемые из высококачественной анодированной стали. Каждая обладает спецвыемками для провода. Когда он находится меж пластинок, их крепко сжимают с помощью закручивания 4 винтов.

Ответвительный сжим

Клеммники располагаются внутри прочного корпуса, который изготавливается из специального пластика. Как и зажим, корпус включает в себя 2 обособленные части. Пластинки размещены в середине: обе прикреплены к половинкам корпуса с помощью пружины. Каждое соединение спрятано внутри. «Орех» для подключения кабеля выступает как соединительное и защитное приспособление.

Важно! Главным преимущество технического компонента станет возможность надежного и безопасного соединения проводов из меди и кабеля. Чтобы осуществить подобную коммутацию, нет понадобится разрезание магистральной линии. Нужно очистить небольшой участок кабеля, помещаемого в плашку. Ответвление закрепляют к перпендикулярному желобу.

«Орешки» выпускают различных параметров с аналогичными техпоказателями. Размеры определенной модели подбирают согласно сечению жилы проводников. Согласно ГОСТу для главных магистралей выбираются зажимы 4-150, для ответвлений — 1,5-120 кв. мм.

Как выглядит ответвительный сжим

Виды ответвительных сжимов

Известно немало случаев, во время которых появляется нужда в создании таких соединений. Не всегда возможно быстро и без трудностей сменить старые алюминиевые провода в жилище на новые из меди. Когда во время попытки подключения нового электрического оборудования было установлено, что кабель в квартире из алюминия, нужно использовать один из видов сжимов.

Клеммная колодка

Существуют определенные особенности применения клеммных колодок. Чтобы надежно закрепить алюминиевый и медный проводники в винтовом либо самозажимном устройстве, требуется создать пластины из нейтрального материала. Как альтернатива их верхний слой должен быть покрыт спецпастой, которая изготовлена исключительно для таких действий. Данные об этом указываются на маркировке либо в руководстве.

Клеммная колодка

«Орешки»

Изделия так называются ввиду строения: в качестве скорлупы выступает корпус из спецпластмассы, начинки — зажимы для надлежащего контактирования. Электромонтаж зажимов для проводов типа «орешки» достаточно прост. Изначально алюминиевую магистраль зачищают в коммутируемом участке, затем помещают в канал зажима. Жилу из меди в новом оборудовании устанавливают в другой пластинке без контакта с наружным каналом. Модели с сечением 120-150 кв. мм используют в основном электриками, 1,5-4 кв. мм — в быту.

«Орешки»

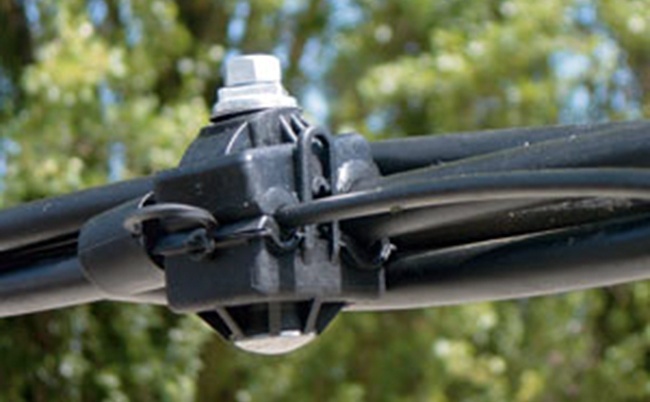

Прокалывающий зажим

Подобные проводниковые зажимы коммутируют непосредственно к изолированному проводу на магистрали. Проведение таких действий оптимально доверить опытному специалисту. Когда пользователь пытается осуществить это сам, то устройство нужно подсоединить к проводнику, не нарушая изоляцию. Прочно затягивается гайка, прокалывается провод и обеспечивается контакт.

Прокалывающий зажим

Самодельный соединитель

Такой зажим возможно изготовить из болта, 3 шайб из латуни, гайки и изоленты. Для соединения проводников из алюминия и меди зона их контактирования изолируется 3 шайбами. Подобная методика является кратковременным соединением, однако фактически узел служит на протяжении десятилетий.

Самодельный сжим

Для чего используется

Главным назначением сжима станет создание ответвления на магистрали, не выполняя разрыв на главной трассе. Соединитель «орешек» монтируется в месте установки магистрали с проводкой нового оборудования, отсутствует надобность резать кабель. Является одним из наилучших вариантов во время соединения проводников различного сечения, которые изготовлены из алюминия и меди.

Важно! Ответвительные зажимы применяются во время монтажа электросетей в быту и на производстве. Они важны во время электромонтажа осветительных устройств. «Орешки» также используются в электросетях с напряжением не больше 660 В.

Также допускается устанавливать их в электрощитках, во время прокладки открытой электропроводки и подключения приспособлений небольшой мощности. Процедура монтажа довольно проста. Когда будет подобрана необходимая модель согласно сечению скрепляемого проводника, удаляются зажимы из оборудования. Снимается крепление, которое сдерживает 2 составляющие корпуса.

Важно! Необходимо предварительно надеть резьбовое кольцо на электропровод до того, как устанавливать в «орешке». Иначе понадобится демонтировать плашку.

Когда зажимы извлечены, с учетом габаритов высчитывают протяженность участка, где удаляется изоляция на коммутируемом проводе. Отметки можно ставить маркером либо ручкой.

Использование ответвительного зажима

Устройство

Конструкция электромонтажного элемента предусматривает наличие диэлектрического корпуса, который изготавливают из специальной пластмассы. Материал относят к термопластам, которые являются сложными полиэфирами. В корпусе сжима устанавливается металлический сердечник, который включает в себя 2 плашки с пластинкой в середине. Обе части соединены с другими посредством винтов. В 2 плашках проделываются пазы, чтобы укладывать провод. Маркируются клеммы «орешка» примерно одинаково.

Конструкция сжима

Как правильно использовать сжим ответвительный

Сжим выбирают в соответствии с сечением соединяемых кабелей. Чем больше толщина провода, тем больше габариты самого ореха, плашка. Потому предварительно измеряется длина желобков на пластинках и переносится на провода с незначительным припуском 0,3-0,4 см. Далее такие места оголяются, снимается изоляция с помощью острого ножа. Необходимо учесть, что изоляция срезается под наклоном, чтобы не причинить вред металлической жиле. Кроме того, следует помнить о таких правилах:

  • Оголенные части проводки зачищаются наждаком до блеска. В этих целях провод заранее обрабатывается с помощью кварцевазелиновой пасты.
  • Затем открытый провод протирается чистой тряпкой и вновь наносится кистью паста.
  • Далее нужно приготовить зажимную плашку. Она разбирается, чистятся контактные плоскости с помощью ацетона.
  • В обязательном порядке проверяются все компоненты «орешка» на наличие исправности. В частности подобное относится к резьбовым соединениям винтиков.
  • Далее устанавливаются 2 зажимных винтика напротив ответвления. Их следует попросту наживить.

Начальная часть монтажа завершена, возможно заняться самим подключением. Плашка надевается на оголенную магистраль. Далее вставляется кабель ответвительной линии внутрь ответвления, монтируют 2 винта. Далее 4 крепежа зажимают на каждых 2-3 оборотах. Затем требуется проверить монтаж каждого провода (их нужно подергать руками). В завершении удаляются остатки пасты тряпкой.

Останется лишь монтировать 2 части корпуса зажима на плашку и закрепить их друг с другом подпружиненными кольцами, стянув их пластмассовой резьбой.

Правила использования

Модели сжимов

Чтобы выполнить ответвление от магистральных линий кабелей, необходимо использовать качественные сжимы. При выборе требуется ознакомиться с основными характеристиками моделей.

Сжим ответвительный У-733 м16-35/о1.5-10

Продукция от производителя из Франции Schneider Electric. Монтируется изделие снаружи. Изготавливается из алюминия и меди. В устройстве нет защитного покрытия, соединение винтовое. Температурные показатели применения варьируются в диапазоне −25+60 градусов, установки −5С +60. Цена равна примерно 40 р.*

Плюсы:

  • качество сборки;
  • изготовлен из алюминия и меди;
  • большой диапазон температур эксплуатации.

Минусы:

  • защитное покрытие поверхности отсутствует.

Сжим ответвительный У-733 м16-35/о1.5-10

Сжим ответвительный У-731 м4-10/о1.5-10

Предназначаются для осуществления ответвлений от кабелей и проводов с напряжением до 660 В. Предварительно снимается изоляция на месте монтажа без разреза проводника. Гарантийный период равен 10 годам. Изготавливается корпус из поликарбоната, устойчив к горению. Материал контактного материала — анодированная сталь. Стоимость равна приблизительно 70 р.

Плюсы:

  • качество сборки;
  • изготовлен из поликарбоната и качественной стали;
  • продолжительный период использования.

Минусы:

  • корпус имеет негерметичную конструкцию.

Сжим ответвительный У-731 м4-10/о1.5-10

Сжим ответвительный У-734 м16-35/о16-25

Изделие от разработчика Hegel. Материалы изготовления — полипропилен и сталь. Огнеупорность корпуса составляет 650 градусов. Цвет сжима черный, число контактов — 2. Установка происходит посредством завинчивания болтов, защелкивания корпуса на узле. Применяется преимущественно для ответвлений от магистралей кабелей и проводов. Цена примерно составляет 35 р.

Плюсы:

  • изготовлен из полипропилена и стали;
  • огнестойкость;
  • простота монтажа.

Минусы:

  • корпус обладает негерметичной конструкцией.

Сжим ответвительный У-734 м16-35/о16-25

Сжим ответвительный У-739 м4-10/о1.5-2.5

Продукция от разработчика Hegel. Предназначаются, чтобы организовать ответвление без разреза проводника магистральной линии из меди или алюминия. Материал корпуса обладает огнеустойчивостью 650 градусов. Наибольшее напряжение проводников равно 660V. Изготавливают зажим из полипропилена и стали. Стоимость равна 40 р.

Плюсы:

  • простота монтажа;
  • высокая огнестойкость;
  • напряжение проводников.

Минусы:

  • защитное покрытие поверхности отсутствует.

Сжим ответвительный У-739 м4-10/о1.5-2.5

Во время проведения монтажных работ, связанных с введением в работу нового оборудования либо прокладкой проводки, часто появляется необходимость в подсоединении кабельной линии, которая отходит от магистрального кабеля. Чтобы выполнить ответвление от главного провода, используют спецустройства ― ответвительные сжимы. Перед использованием необходимо ознакомиться с техникой безопасности.

Качественное соединение алюминиевого и медного проводов – от «орешков» до самодельных ответвителей

Нередко при прокладке электрической проводки и других коммуникаций возникает необходимость ответвления изолированного кабеля. Для организации подобной разводки используются специальные компоненты. Наиболее предпочтительным является сжим ответвительный. С его помощью можно оперативно проложить кабельную трассу и выполнить ответвления линии передач напряжением до 220 В. При этом не нужно удалять изоляцию.

Что собой представляют ответвительные сжимы

Ответвительные сжимы характеризуются большим разнообразием конструкций и форм, но в большинстве случаев под ними подразумеваются так называемые соединители «орешки». Конструктивно речь идет о двух зажимных пластинах, которые производятся из качественной анодированной стали. В каждой из них имеются специальные выемки для кабеля. После того как он будет расположен между пластинами, они плотно сжимаются путем затягивания четырех винтиков.

Устройства для соединения проводов У-733М У3Устройства для соединения проводов У-733М У3

Зажимные пластины спрятаны в прочном корпусе, изготавливаемом из карболита – особой разновидности пластмассы. Как и сжим, корпус состоит из двух отдельных частей. Пластины размещаются внутри него: каждая крепится к одной из половинок корпуса при помощи кольцевой пружины. Все соединения спрятаны внутри. «Орех» для соединения проводов выступает в роли соединительного и защитного приспособлений.

Основное достоинство электротехнического компонента – возможность надежной и безопасной коммутации алюминиевого и медного кабелей. Для осуществления такого соединения нет необходимости разрезать магистральную линию. Достаточно зачистить небольшую часть кабеля, который поместится внутри плашки. Ответвление крепится к перпендикулярному желобу.

«Орешки» выпускаются разных размеров с идентичными техническими характеристиками. Габариты конкретного изделия подбираются в соответствии с сечением жилы ответвляемых проводников. В соответствии с ГОСТ для основных магистралей выбирают зажимы 4-150, для ответвлений – 1,5-120 кв. мм.

к содержанию ↑

Для чего нужно отделять алюминиевый провод от медного

Часто возникают ситуации, когда необходимо выполнить коммутацию новых стационарных электрических приборов к уже существующей сети. Например, при установке очистителя воды с электронасосом. В большинстве случаев запрещается изменять строение магистральных линий, зато есть прекрасная возможность выполнить качественную коммутацию алюминиевых и медных проводников внутри квартиры или частного дома. Достаточно выбрать подходящий соединительный элемент и сделать это можно без помощи квалифицированных специалистов.

Медный и алюминиевый провод нельзя соединять напрямую из-за возможности возгоранияМедный и алюминиевый провод нельзя соединять напрямую из-за возможности возгорания

Многие из вас слышали об основном правиле электрической и пожарной безопасности, в соответствии с которым категорически запрещаются скрутки двух проводников, изготовленных из разных материалов (как алюминиевые и медные) или имеющих неодинаковые сечения. Многие «кустарные мастера» забывают об этом и часто прибегают к подобной коммутации на загородных домах, внутри гаражей и сараев. Последствия такого подхода катастрофичны.

Во-первых, какой бы плотной ни стала образованная вами скрутка, площадь контакта проводников будет минимальной. В результате этого образуется чрезмерно высокое переходное сопротивление, из-за чего место контакта начинает перегреваться.

Во-вторых, если соединяются алюминиевый и медный проводники, то в результате электрохимических реакций металлы начинают окисляться. Окисная пленка проявляется преимущественно на поверхности медной жилы. Кроме того, наблюдается зависимость: чем выше уровень влажности в помещении, тем быстрее появляется коррозия. Это приводит к увеличению сопротивления на токоотводе в контактной зоне.

Свои окислительные процессы происходят на поверхности меди в месте контакта с алюминием, что еще больше усиливает переходное сопротивление. Значение этой величины поднимается до пиковых, из-за чего область коммутации нагревается. В конечном итоге это приводит к искрению, оплавлению и другим процессам, связанным с локальным возгоранием.

к содержанию ↑

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

  1. Клеммная колодка (клеммник). Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов. В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
  2. «Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
  3. Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
  4. Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Соединение алюминиевого и медного провода с помощью болтаСоединение алюминиевого и медного провода с помощью болта

к содержанию ↑

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Ответвительные сжимы применяют при установке электрических сетей бытового, промышленного назначения. Они незаменимы при монтаже осветительных приборов. «Орешки» могут эксплуатироваться в электросетях напряжением не более 660 В.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Для использования сжима требуется снятие изоляции с проводовДля использования сжима требуется снятие изоляции с проводов

к содержанию ↑

Пример применения

Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.

Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».

Важно. Не забудьте заранее надеть резьбовое кольцо на ответвительный провод прежде, чем установите его внутри «орешка». В противном случае нужно будет производить демонтаж плашки.

После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.

Порядок применения ответвителя типа "орешек"Порядок применения ответвителя типа "орешек"

Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.

к содержанию ↑

Конструкция сжима

Устройство электротехнического элемента состоит из надежного диэлектрического корпуса, для производства которого используют поликарбонат. Данный материал относится к термопластам, являющимися сложными полиэфирами (соединениями угольной кислоты и двухатомных спиртов). Внутрь корпуса устанавливают сердечник из металла, не вступающего в реакции с новыми медными или устаревшими алюминиевыми проводниками. Сердечник состоит из двух плашек с пластиной посередине. Каждая часть соединяется с двумя остальными при помощи винтиков.

Конструкция ответвительного устройстваКонструкция ответвительного устройства

В двух плашках проделывают пазы для укладки кабеля. Маркируются ответвительные зажимы «ореха» приблизительно одинаково – У731М, У871М и т. д.

Таблица ниже поможет вам подобрать правильные «орешки» в зависимости от сечения соединяемых проводников:

Модель «орешка»Сечение
Основной кабель, кв. ммДобавляемый кабель, кв. мм
У731М4-101,5-10
У733М15-351,5-10
У734М15-3516-25
У739М4-101,5-2,5
У859М51-704-35
У870М96-15016-50
У871М96-15051-95
У872М96-15096-120
к содержанию ↑

Правила соединения проводов

Обратите внимание на то, что в поликарбонатном корпусе имеются два отверстия. Одно из них закрыто наглухо, а другое используется для размещения провода, закрепляемого за магистралью.

При эксплуатации «орешков» не забывайте об отсутствии герметичности на стыках, поэтому при электромонтаже в зависимости от климатических условий, уровня влажности и чистоты помещения внутри может оседать пыль, грязь или влага. Чтобы повысить защиту от этих негативных факторов, можете дополнительно заизолировать корпус при помощи качественной изоленты.

Правила использования сжимаПравила использования сжима

Таким образом, где бы ни осуществлялась коммутация медных и алюминиевых проводников, в идеале нужно использовать качественные ответвительные соединения с латунной пластиной. Альтернативным временным решением может стать самодельный соединитель из болта, гайки и трех шайб. Последние, к слову, предназначены для разделения зоны соприкосновения медного и алюминиевого проводников. Детали желательно выбирать из латуни, что позволит избежать протекания окислительных процессов.

Сжим ответвительный – особенности эксплуатации, предназначение, преимущества и недостатки соединительного элемента

Ответвители ОВ прокалывающего типа | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Ответвители типа ОВ не являются новинкой и уже достаточно долгое время присутствуют на электротехническом рынке.

Еще их называют «зажимами-ответвителями прокалывающего типа» или сокращенно, ЗПО.

Ими успешно торгуют компании КВТ, IEK, TDM, 3М (Scotchlok), а также их коллеги из поднебесной.

Вот так они выглядят.

Но дело в том, что на просторах Интернета о подобных ответвителях практически не встречается никаких отзывов и, тем более, испытаний. До этого момента я дело с ними не имел, да и сейчас, по правде говоря, они мне не особо-то и интересны. Но все же я и решил с ними немного поэкспериментировать, вдруг кому пригодится данная информация.

В общем сначала покажу как ими пользоваться, а далее прогружу ответвитель номинальным током с измерением температуры его нагрева.

Итак, поехали.

Начну с того, что данный вид соединений (ответвлений) проводов вполне законно разрешен ПУЭ, п.2.1.21.

Как видите, наш ответвитель как раз таки входит в подкатегорию «и т.п.». Да, кстати, почитайте мою статью про все разрешенные способы соединения проводов.

При использовании ответвителей нет необходимости в применении распределительных коробок, что четко подтверждается уже другим пунктом ПУЭ, п.2.1.26:

Здесь все понятно! Если сделали соединение или ответвление проводов с помощью пластиковых ответвителей ОВ, то место соединения в распределительную коробку прятать не обязательно. Хотя в любом случае выглядеть это будет не совсем эстетично, но зато как вариант использовать их, например, при подключении светильников за натяжным потолком.

Всего существует три типа ответвителей ОВ, различающиеся соответствующими цветами:

В качестве примера я взял ответвитель ОВ-2 синего цвета.

Согласно его характеристик, им можно соединять (ответвлять) медные провода сечением от 1,5 кв.мм до 2,5 кв.мм. Длительно-допустимый ток ответвителя составляет 15 (А), а рабочее напряжение 400 (В).

Кстати, длительно-допустимый ток ответвителя почему-то выбран по наименьшему сечению подключаемой жилы, т.е. по сечению 1,5 кв.мм.

Таким образом, если мы будем делать ответвление проводом сечением 2,5 кв.мм от магистральной линии сечением 2,5 кв.мм, то в любом случае будем иметь меньшую пропускную способность, т.к. длительно-допустимый ток ответвителя определен наименьшим сечением. И это не совсем правильно!

В таком случае придется ограничивать нагрузку на данном присоединении, например, путем установки автомата меньшего номинала, так что имейте это ввиду.

Как же пользоваться ответвителями ОВ?!

Ответвители предназначены для ответвлений, причем как от однопроволочных, так и многопроволочных медных жил.

Контактная часть ответвителя выполнена из луженой латуни.

При соединении проводов с помощью ответвителя ОВ особых сложностей нет. Сейчас Вы сами в этом убедитесь.

Берем магистральный провод (в данном примере сечением 1,5 кв.мм) от которого хотим сделать ответвление, и вставляем его в проходной паз нашего ответвителя. Причем снимать изоляцию с магистрального проводника не требуется.

Затем вставляем проводник, который будет являться ответвлением от магистрального. Он вставляется прямо до упора в соседний в паз с заглушкой. Причем здесь тоже ничего зачищать не нужно.

Теперь необходимо надавить на контактную пластину ответвителя. Сделать это можно любым удобным для Вас способом, но лично я использую пассатижи. Надавливаю пассатижами на контактную пластину до тех пор, пока она не станет вровень с поверхностью корпуса ответвителя, а уже потом защелкиваю крышку ответвителя.

Ответвление готово.

Если схематично, то технология монтажа ответвителя выглядит следующим образом.

Корпус ответвителя заодно обеспечивает изоляцию, а также механическую защиту выполненного ответвления. Кстати, корпус выполнен из полипропилена, термостойкость которого составляет 75°C.

При надавливании контактной пластины происходит, так называемый, прокол изоляции, как магистрального, так и ответвительного проводников, и соответственно, их соединение между собой.

А теперь посмотрим насколько сильно контактная пластина вдавливается в жилу проводника.

У провода сечением 1,5 кв.мм я ничего критичного не вижу. Виден прокол изоляции и небольшие следы нажима контактной пластины.

А вот у провода сечением 2,5 кв.мм я вижу поврежденные и перебитые контактной пластиной проводники, что не есть хорошо!



Испытания ответвителя ОВ

Решил прогрузить данное соединение номинальным током 15 (А) и в процессе измерить температуру его нагрева.

Если контакт слабый, то место соединения будет безусловно нагреваться, а про последствия слабого контакта я не так давно Вам уже подробно рассказывал в статье про плохой контакт в розетке.

В качестве примера я все же решил испытать соединение, сделанное проводами сечением 2,5 кв.мм, т.к. оно у меня больше вызвало подозрения.

Навел ток величиной 15 (А) через ответвитель и засекаю время.

Спустя 2-3 минуты температура нагрева корпуса ответвителя в месте соединения проводов составила порядка 30-31°С, а температура непосредственно самих проводов — порядка 35-37°С.

Через 30 минут картина практически не изменилась. Температура места соединения проводов так и осталась на уровне 30-31°С, а температура самих проводов — 35-37°С.

Хотел подождать еще 30 минут, но по ходу эксперимента понял, что нет в этом необходимости. Как видите, температура места соединения проводов не растет, что говорит о более менее стабильном контакте.

Ну коль попали ко мне в руки данные ответвители, то я решил их прогрузить гораздо бОльшими токами. Вдруг кто-нибудь по ошибке нагрузит их выше номинального тока 15 (А), например, установив в этой линии не соответствующий по номиналу автомат. Хоть будете знать какие последствия могут быть, какую температуру нагрева ожидать и т.п.

Прогружу ответвитель током 25 (А).

Спустя 5-6 минут температура места соединения увеличилась до 46-48°С, а температура проводов — до 60°С.

Решил увеличить ток до 36 (А). Температура места соединения увеличилась уже до 58°С, а температура проводов — до 68°С.

И кто утверждает, что линию сечением 2,5 кв.мм можно защищать автоматом с номинальным током 25 (А)?!

Условный ток расцепления (1,45·In) такого автомата составляет порядка 36 (А). Как видите, при таком токе провода нагреваются практически до 60-70°С.

Согласно время-токовой характеристики автомата, ток нагрузки 36 (А) может не отключаться им в течение целого часа, а по кабелю или проводам будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель или провод может достаточно сильно нагреться и даже расплавиться, что может привести к пожару или короткому замыканию. А если учесть то, что в последнее время производители кабельно-проводниковой продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В общем это был такой небольшой анонс для следующей моей статьи про температуру нагрева проводов при определенных токах нагрузки. Чтобы не пропустить новые выпуски статей — подписывайтесь на рассылку сайта.

После проведенных испытаний я вскрыл ответвитель, чтобы посмотреть состояние контактов. Ничего критичного я не увидел. Кстати, в этот раз не были даже передавлены жилки провода.

Выводы

В заключении статьи выскажу свое мнение.

Безусловно, в применении ответвителей ОВ и им подобных, используется технология быстрого монтажа. Нет необходимости снимать изоляцию с жил проводов, нет необходимости в специальном и дорогостоящем инструменте (сварочного трансформатора, пресс-клещей и т.п.), нет необходимости изолировать место соединения (ответвления) проводов, т.к. сам корпус является изолятором.

Ответвители ОВ вполне годны к эксплуатации в слаботочных сетях, например, их можно применить в цепях освещения при подключении светильников, либо каких-то временных схемах подключения. Использовать их в стационарной электропроводке (в силовых и розеточных линиях) я бы не рискнул. Да и Вам не советую.

Если вдруг и решите применять ответвители ОВ, то прошу обратить Вас внимание на диапазоны разрешенных сечений того или иного ответвителя. Как я уже говорил в начале, рассмотренный в статье ответвитель ОВ-2 имеет диапазон сечений от 1,5 до 2,5 кв.мм. Если этим условием пренебречь и использовать проводник сечением, например, 4 кв.мм, то контактной пластиной можно сильно передавить жилу. Либо же наоборот, использовав провод меньшего сечения, контакт не до жмётся, а последствия плохого контакта Вам уже известны.

P.S. На этом, пожалуй, все. А как Вы относитесь к подобного рода ответвителям? Используете ли Вы их в своей практике? Расскажите свое мнение о них в комментариях под статьей. Всем спасибо за внимание, до новых встреч!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Зажимы ответвительные NILED

Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 645.

Применяется для соединения СИП магистрали сечением 6-150 мм2 с изолированными жилами ответвлений сечением 4-35 мм2(медь или алюминий).

Вместо зажима Р 645 возможно применение зажимов с раздельной затяжкой болтов Р 71, Р 72 или Р 74. (см. раздел «Влагозащищенные зажимы»).

Малогабаритный ответвительный зажим P 4.

Специально для России в зажиме Р 616 применена новая конструкция контактных пластин из луженой меди, которые обеспечивают надежный контакт с проводами малых сечений (1,5-2,5 мм2) отечественного производства.

Разработан для уличного освещения и подключения проводов абонента.Применяется для соединения жил магистрали 6-95 мм2 с проводами сечением 1,5-10 мм2.

Специально для России в зажиме P4 применена новая конструкция контактных пластин из луженой меди, две контактные пластины обеспечивают надежный контакт с проводами малых сечений (1,5 мм2) отечественного производства.

Зажим ответвительный для ответвления от магистрали проводов ввода в дом Р 616R

Применяется для соединения жил магистрали сечением 6-95 мм2 в магистрали с жилами сечением 1,5-16 мм2 для уличного освещения или ввода в дом.

Для уличного освещения или ввода в дом можно также применять зажимы с раздельной затяжкой болтов Р 21.

Зажим ответвительный для ответвления магистральных проводов Р 70

Для соединения СИП магистрали сечением 25-150 мм2 с жилами ответвлений сечением 25-95 мм2 (медь или алюминий).

Для соединения жил магистрали можно также применять зажим с раздельной затяжкой болтов Р 151+BI сечением 35-150 мм2/ 6-95 мм2 (медь или алюминий).

Соответствие нормам: NFC 33 0 20/

Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах: монтаж от - 20°С, эксплуатация от - 60°С.

Коррозионная стойкость металлических деталей испытывается в камере соляного тумана и в камере влажного газа SO2.

Контактные пластины зажимов НИЛЕД имеют пирамидальную форму, благодаря этому достигается быстрый электрический контакт и исключается попадание воды в провод.

Монтаж ответвительных зажимов фирмы НИЛЕД обеспечивает минимальную потерю механической прочности фазного и нулевого провода(в соответствии с действующими отечественными нормами и стандартом CENELEC).

Испытания на прочность изоляции зажимов осуществляются в баке с водой в течение 1 минуты действующим значением на пряжения 6 кВ.

Назначение ответвительных зажимов

Используются для нескольких ответвлений из одной точки.

Технические характеристики ответвительных зажимов

Предназначены для алюминиевых или медных изолированных жил.

Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

Болт имеет срывную головку из алюминиевого сплава. Корпус ответвительного зажима поставляется в открытом виде, что облегчает его монтаж.

В моделях P 70 / P 150 / P 240 защитный колпачок выполнен съемным.

Особенности ответвительных зажимов

Демонтаж возможен (вторичный монтаж не допускается).

Зажимы данного типа допускают выполнение работ на линии под напряжением.

Головка болта затягивается при помощи изолированного торцевого гаечного ключа CL 13 Click (допускается также применение рожкового или накидного гаечного ключа 13 мм).

ПозицияСечение жил, мм2БолтМакс. нагрузка I , АМасса, гКол-во в упаковке, шт.
МагистралиОтветвленияКол-во болтовУсилие затяжки,НмРазмер головки, мм
Р 6166-1501,5-161101315060100
Р 6456-1504-3511413250125100
Р 7025-15025-951141350018080
Р 15035-15035-1502161365026080
Р 24070-15070-2402221770028080

Соответствие нормам: HN 33 S 63.

Характеристика ответвительных зажимов

Предназначены для алюминиевых или медных изолированных жил.

Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.

Ответвительные герметичные зажимы с раздельной затяжкой болтов типа Р 617, Р 619, Р 14

Назначение ответвительных зажимов

Используются для нескольких ответвлений из одной точки.

Характеристика ответвительных зажимов

Предназначены для алюминиевых или медных изолированных жил.

Контроль над усилием затяжки болтов осуществляется срывной шестигранной головкой 13 мм.

Изоляция испытана напряжением 6 кВ (в течение 1 мин в воде).

Болт со стороны магистрали имеет срывную головку из алюминиевого сплава.

Особенности ответвительных зажимов

Контакт с проводом ответвления обеспечивается без снятия изоляции.

Соединение проводов осуществляется с раздельной затяжкой болтов.

В зажимах Р 617 и Р 14 контакт обеспечивается: на магистрали - прокалывающими контактными пластинами, на ответвлении - со снятием изоляции с провода.

В зажиме Р 619 контакт обеспечивается: на магистрали и ответвлении – прокалывающими контактными пластинами.

ТипПозицияСечение жил, ммМакс. нагрузка I , АМасса, гКол-во в упаковке, шт.
МагистралиОтветвления
2 ответвленияР 61735-1502х6-35/50М35017550
2 ответвленияР 619
4 ответвленияР 1416-1504х1,5-3570028050

Соответствие нормам: HN 33 S 63.

Зажимы ответвительные для ответвления СИП от ВЛН типа N 640, N 70

Назначение ответвительных зажимов

Используются для ответвления СИП от ВЛН, а также для ответвления от неизолированной несущей нулевой жилы.

N 640 предназначен для ответвления от ВЛН к вводу в здание СИП сечением 2х16-4х25.

N 70 предназначен для ответвления от ВЛН магистральных СИП.

Характеристика ответвительных зажимов

Контакт с проводом ответвления обеспечивается прокалыванием изоляции.

Контроль над усилием затяжки болтов осуществляется применением срывной головки.

Корпус выполнен из изоляционного материала. Устойчив к климатическим и механическим воздействиям.

Контактные пластины выполнены из алюминиевого сплава, предназначены для соединения алюминиевых проводов.

Контакты со стороны ответвления покрыты смазкой. Неизолированные провода рекомендуется обрабатывать щеткой ВС.

Особенности ответвительных зажимов

Контактные пластины выполнены со стороны магистрали в виде плашки, чтобы не уменьшать механическую прочность провода.

ПозицияСечение СИП в магистрали, из меди или алюминия, мм2Сечение СИП на ответвлениях, из меди или алюминия, мм2Масса, гПозицияКоличество в упа­ковке, шт.
N 6406-1202,5*-25113080
N 9525-15025-95119580

Соответствие нормам: NFС 33 0 20. * Для ответвления провода сечением 2,5 мм2 его необходимо сложить вдвое и поместить внутрь клеммы.

Примечание: Для ответвления от медных проводов необходимо заказывать зажимы с дополнительной маркировкой ...Cu. (N 640 Cu, N 70 Cu).

Ответвительные влагозащищенные зажимы с раздельной затяжкой болта типа Р 71, Р 72, P 151, PR 151+BI, PR 240+BI

Назначение ответвительных зажимов

Применяются для обеспечения надежного электрического контакта методом прокалывания изоляции жил на магистральной линии и зачисткой на ответвлении.

Зажим P 71, P 72 обеспечивает соединение с заземляющим спуском нулевой жилы.

Зажимы Р 71 и Р 72 предназначены для соединения СИП магистрали 16-95 с изолированными жилами ответвления 2,5-54, а также для уличного освещения.

Зажимы P 151, PR 151+BI, PR 240+BI применяются не только для ответвления магистральных проводов СИП, но и для соединения СИП с кабелем.

Характеристика ответвительных зажимов

Корпус выполнен из алюминиевого сплава.

Контроль над усилием затяжки при прокалывании изоляции осуществляется болтом диаметром 10 мм с шестигранной срывной головкой на плоской пластинке.

Для алюминиевых и медных проводов.

Эластичность контакта обеспечивается применением С -образной формы зажима.

Зажимы смазаны тугоплавким смазочным материалом.

Защита обеспечивается изолирующим чехлом.

Предохранитель защитного чехла может быть поставлен на место только после срыва головки, обеспечивает визуальный контроль за монтажом.

Особенности ответвительных зажимов

При соединении медных проводов изолирующие коробки должны быть смазаны!

Допускается вторичный монтаж на ответвлении.

Зажим Р 72 предназначен для 2 ответвлений.

Срок службы зажима данного класса, выполненного из алюминиевого сплава не менее 30 лет.

Конструкция зажима обеспечивает надежность электрического контакта в течение всего срока эксплуатации.

Зажимы рассчитаны на монтаж и эксплуатацию при низких температурах.

Зажимы с раздельной затяжкой болта позволяют подсоединять и отсоединять абонентские провода не снимая зажим с магистрального провода.

ТипПозицияСечение СИП в магистрали, из меди или алюминия, мм2Сечение СИП на ответвлениях, из меди или алюминия, мм2Масса, гПозицияКоличество в упа­ковке, шт.
P 211 ответвление10-251,5-35907050
P 711 ответвление35-952,5/4-5414510050
P 722 ответвления35-952*2,5/4-5414511050
P 744 ответвления16-1504*2,5/4-3514513050
P 151 +Bl1 ответвление35-1506-9529013072
PL 151+BI1 ответвление35-15035-15050015048
PR 240+BI1 ответвление50-15095-24050016048

Зажимы ответвительные прокалывающие для СИП

Зажимы ответвительные прокалывающие для СИП

Зажимы ответвительные прокалывающие для СИП

  Такие зажимы для СИП, как ответвительные, изолированные, с возможностью прокалывания изоляции, используют при:

1. Соединениях проводов одной магистрали или нескольких магистралей.

2. Выполнениях ответвлений от магистралей.

3. Подключениях уличного освещения к магистралям.

4. Соединении СИП с голым проводом.

5. Соединении СИП с кабелями.

Промышленностью выпускается несколько различных моделей зажимов с возможностью работы в различных условиях.

Зажим ответвительный прокалывающий одно болтовой (голый СИП)

 Относится к таким зажимам, которые абсолютно защищены от влаги. Использут для отвода от неизолированных кабелей магистрали на СИП. Сечение поперечное такого кабеля от 16 до 95 мм. Корпус зажима изготовлен с применением стойкого к изменениям погоды и излучению ультрафиолетовых волн полимера. Он стеклоармированный с фиксирующей планкой.

Для прокалывающего зажима используют алюминиевый сплав, стойкий к коррозии. Болт для затяжки зажима оцинкован способом гальваники, механизм стальной, также подвергается оцинковке. Место соединения зажима заполняется антиоксидантной смазкой.

Зажим прокалывающий ответвительный одно болтовой (СИП-СИП)

 Зажим защищён от отрицательного воздействия влаг и применяется для отвода от магистральных изолированных кабелей на СИП. Сечение поперечное такого провода 16-95 мм2.

Для изготовления такого корпуса также используют стеклоармированный полимер. Корпус стойкий к атмосферным проявлениям и лучам ультрафиолетового диапазона, имеется внизу планка для запирания ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болт для затяжки и стальная пружинка подвергаются гальванической оцинковке. Соединения зажимов заполнены антиоксидантной смазкой.

Зажим прокалывающий ответвительный двух-болтовой (голый-СИП)

 Зажим выполнен в влагозащищенном исполнении и его применяют для того, чтобы отвести от голых проводов магистральной линии на СИП. Сечение поперечное таких кабелей может быть 16-96 мм2.

Для изготовления корпуса используют стеклоармированный полимер, стойкий к погодным изменения и ультрафиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из специального сплава алюминия, стойкого к коррозии. Затягивающие болты и стальные пружины подвергаются гальванической оцинковке. Соединения зажима также заполняются смазывающим веществом, содержащим антиоксидант.

Зажим ответвительный прокалывающий двух болтовой (СИП-СИП)

 Зажим также выполнен в влагозащищенном корпусе и применяют для отвода от магистральных СИП. Сечение поперечника таких проводов может быть 16-95 мм2.

Для изготовления корпуса используется стеклоармированный полимер, стойкий к изменениям погодных проявлений и ультра-фиолетовым лучам. Снизу корпуса имеется планка для фиксации ключом.

Зажим прокалывающий изготовлен из алюминиевого сплава, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины подвергаются гальванической оцинковке. Места соединения зажима также заполняются смазкой противостоящей окислению.

Зажим ответвительный прокалывающий двух болтовый (СИП-СИП)

 Зажим также выполнен во влагозащищенном корпусе и использут для того, чтобы сделать отвод от магистральных изолированных проводов из алюминия. Сечение таких кабелей может быть 50-120 мм2 к СИП с кабелем 25-70 мм2.

Корпус также выполнен из стекло-армированного полимерного материала, стойкого к изменениям атмосферных явлений и излучению ультрафиолетом . Снизу корпуса имеется планка для крепления ключом.

Зажим прокалывающий выполнен из алюминия, стойкого к коррозии. Болты для затяжки зажимов и стальные пружины также подвергаются обработке гальванической оцинковке.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
