Печка шведка порядовка – Печь Шведка — особенности печи, советы и порядовки для кладки печи Шведка своими руками, фото и видео.

порядовка с тремя режимами топки

Печи-шведки отличаются от других отопительно-варочных печей наличием в задней части отопительного щитка. В этом кирпичном щитке устроена система газоходных каналов: с вертикальных или горизонтальных. Проходящий по ним дым разогревает сооружение, а от него уже греются помещения. Система получается эффективной и экономичной: то тепло, которое в традиционной русской печи уходило в трубу, используется на обогрев помещений. Но у обоих систем построения щитка (вертикальной и горизонтальной) недостатки.

При горизонтальном расположении газоходных каналов, весь щиток разогревается равномерно. Но, такая система нуждается в наличии большого количества прочистных отверстий и, соотвественно,  дверок на них. Если учесть, что печное литье стоит сегодня совсем недешево, то эти дверки значительно влияют на конечную стоимость.

Отопительный щиток печи-шведки с горизонтальными и вертикальными газоходными каналами

Отопительный щиток печи-шведки с горизонтальными и вертикальными газоходными каналами

При вертикальном расположении газоходных каналов в шведке, прочистной люк может быть один. Но тут есть другая проблема: пока топится печь, в первом канале, с той стороны, куда входят горячие газы из топки, щиток будет ощутимо горячее, чем в третьем — на выходе. Так как щиток обычно располагается в двух комнатах, то в одной из них будет намного теплее, чем в другой.

Есть еще третий тип устройства щитка: колпаковый. Он объединяет в себе достоинства обеих систем: прочистное окошко требуется одно, прогревается вся поверхность равномерно, еще и на строительство требуется меньше кирпича. Причем, при таком построении остывает печь медленнее: в верхушках колпаков долго держится самый теплый воздух, а «сквозняк» из дверец проходит только по центру.

Подробнее о принципах построения колпаковых печей читайте тут.

При использовании колпакового принципа построения щитка тепло сохраняется дольше

При использовании колпакового принципа построения щитка тепло сохраняется дольше

Из всего сказанного выше следует, что наиболее экономичны и эффективный шведки со щитками, построенными по колпаковому принципу. Ими же легче управлять: есть возможность организовать «летний» и «зимний» режим функционирования, в которых в работу включается или только малая часть щитка (летом) или веся отопительная мощь: зимой. Есть даже вариант печи-шведки с тремя режимами топки: добавляется еще «осенний» режим, при котором в дымообороте участвует чуть больше половины дымоходных каналов.

Печь шведка с тремя режимами топки

Печь шведка с тремя режимами топки: внешний вид

Печь шведка с тремя режимами топки: внешний вид

Традиционные варианты постройки печи-шведки не предусматривают никаких режимов. В связи с этим, особенно зимой, ее сложно бывает растопить: пока нагреется длиннющий дымоходный канал, дым может попадать в помещение. Если имеется  хотя-бы «летний» режим, прогревание происходит быстрее. При закрытой задвижке (в летнем режиме) растапливают шведку и зимой, открывая ее после того, как работавший кусок дымохода прогреется. За это время (минут пять с момента растопки) создается достаточный для нормальной тяги перепад температур и можно подключать весь щиток в работу.

Хотя два режима — это лучше чем один, но три — еще лучше. На случай осенне-весенней погоды в печи шведке В. Григорьева предусмотрено три режима топки, включая и «осенний». Порядовку этой печи мы и выложим ниже.

Материалы и запчасти

Эта шведка с духовкой не очень большая: порядовка содержит 30 рядов (31-й и 32-1 — это формирование трубы). Размеры описываемой печи 1140*760 мм и в высоту 210 см (плюс труба). Для кладки без учета трубы нужны:

  • красный полнотелый печной кирпич — 480 шт;
  • для кладки топки используется ША-8 — огнеупорный кирпич — 129 шт;
  • духовой шкаф 280*370*310 мм;
  • плита на чугунная две конфорки 410*710 мм;
  • колосниковая решетка — 250*300 мм;
  • чугунная дверка для загрузки топлива 210*250 мм;
  • дверка поддувала — 140*250 мм;
  • дверка на прочистное отверстие — 70*130 мм;
  • задвижки:
    • на дымоход, «летнего» и «зимнего» режима — 130*250 мм — 3 шт;
    • «осеннего» режима — 205*250 мм;
  • уголок стальной — на укрепление «висячих» рядов — толщина 5 мм, размер 50*50 мм, длинной 730 мм — 2 шт.
  • полоса листового металла 5 мм толщины, шириной 50 мм, длинной
    • 1020 мм,
    • 730 мм — 2 шт,
    • 500 мм — 2 шт;
    • 320 мм — 2 шт;
    • 250 мм.
  • лист стальной предтопочный — 500*700 мм.

Какие растворы используют для кладки печи читайте тут.

Компактная печь шведка в разрезе

Компактная печь шведка в разрезе

Печь шведка с тремя режимами: порядовка и изготовление своими руками

На рисунках керамический кирпич имеет коричневый цвет, шамотный обозначен желтым. Есть также графические изображения (смотрите фото).

Условные обозначения на схеме порядовки печи-шведки

Условные обозначения на схеме порядовки печи-шведки

Первые два ряда кладут сплошными. Очень важно выдержать правильную геометрию: угля строго 90°, диагонали одинаковые. ряды кладутся с перевязкой.

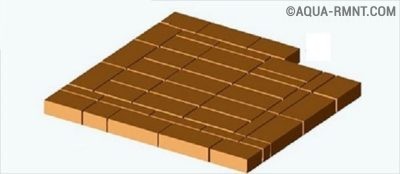

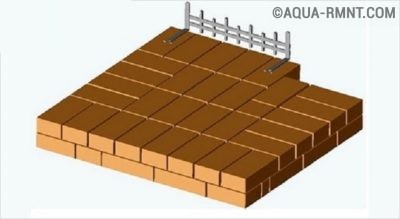

Первые два ряда порядовки печи-шведки

Первые два ряда порядовки печи-шведки

Для кладки третьего ряда используют шамотный кирпич (14 +1/2) и один красный. Начинается формирование зольной камеры и отсека, куда устанавливаться будет духовка. Формируется нижний колпак и вертикальный канал, подходящий к нему. Кирпичи, формующие проход между колпаком печи и камерой духового шкафа подпилены примерно под углом 30-40°.

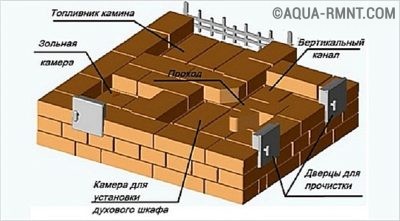

Третий ряд кладки

Третий ряд кладки

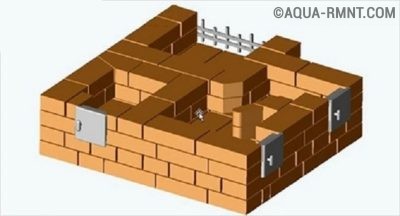

Обратите внимание! На боковых стенках оставляют прочистные отверстия — в них вставляются четвертушки кирпича — они выступают за пределы стенок на 100 мм. В этом же ряду устанавливается дверца зольника.

Четвертый ряд - полосы металла перекрывают дверцу зольника

Четвертый ряд — полосы металла перекрывают дверцу зольника

Четвертый ряд похож на предыдущий. С той разницей, что проход между духовой камерой и колпаком делают меньше — он составляет 180 мм. Над установленной дверцей зольника (на рисунке ее нет) устанавливаются две металлические полосы по 320 мм длиной (кирпичи чуть подпиливаются, чтобы полоски ложились в углубления и до краев выемки оставались еще 2-3 мм на компенсацию теплового расширения). Чтобы дверцы хорошо держались, опытные печники эти пластинки соединяют с рамкой дверки, просверлив сквозные отверстия (если литье чугунное, делать это не стоит).

В пятом ряду на полоски укладываются кирпичи — дверца зольника перекрыта.  В этом же ряду укладывается колосниковая решетка. Под нее кирпичи тоже обтачиваются, причем так, чтобы размер «лежанки» был по всему периметру больше на 3-4 мм — на тепловое расширение чугуна (стали).

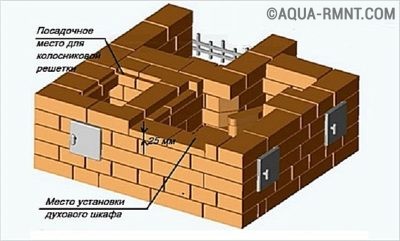

В пятом ряду устанавливается колосниковая решетка

В пятом ряду устанавливается колосниковая решетка

В этом и нескольких следующих рядах кладка полностью ведется  шамотным кирпичом. Обратите внимание, что проход между духовой камерой и колпаком стал еще меньше: он равен 100 мм.

Шестой ряд начинает формирование топки. Обратите внимание, что два кирпича на входе в нее до половины срезаны (под 45°). На схеме подрезанные кирпичи обозначены оранжевым цветом.  В этом же ряду перекрывается проход между колпаком и камерой духовки и устанавливается сама духовая камера (на следующих рисунках ее не будет, чтобы не перекрывала рисунок кирпичей).

Шестой ряд порядовки - формирование топки печи-шведки

Шестой ряд порядовки — формирование топки печи-шведки

В седьмом ряду продолжается формирование топки, устанавливается дверка.

Установка дверки для загрузки топлива

Установка дверки для загрузки топлива

Следующие три ряда с восьмого по десятый продолжается формирование топливной камеры, обкладывается кирпичом духовой шкаф. Обратите внимание, все больше становится красного кирпича.

Порядовка печи-шведки, формирование топки

Порядовка печи-шведки, формирование топки

В десятом ряду перекрывается установленный духовой шкаф и дверца топки. Стенка между ними в этом ряду не ставится: обе камеры объединяются.

В одиннадцатом ряду слева над духовкой два кирпича кладут так, чтобы они на несколько сантиметров выступали внутрь: на них потом будет опираться канал «летнего» режима.

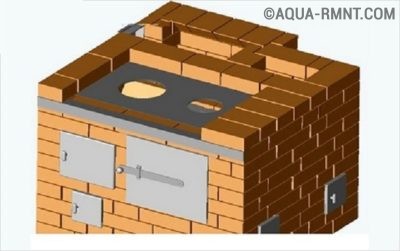

В одиннадцатом ряду в печь-шведку укладывается двухконфорочная чугунная варочная плита

В одиннадцатом ряду в печь-шведку укладывается двухконфорочная чугунная варочная плита

В шамотных кирпичах этого ряда выпиливается ложе для чугунной варочной плиты. Размеры ложа — не менее чем на 5 мм больше, чем ее размеры на компенсацию теплового расширения. Глубина пропила такая, чтобы от верхнего ряда до плиты тоже было расстояние не менее 5 мм.

В зазоры по периметру укладывают асбестовый шнур. Чтобы он не забился раствором при кладке, его можно прикрыть упаковочным картоном (он выгорит при протопке).

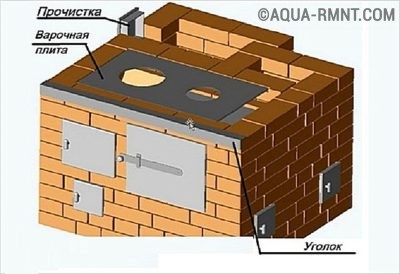

После того, как уложили чугунную плиту, ее наружный край перекрывается металлическим уголком. Это необходимо для того, чтобы кирпичи не повреждались при эксплуатации.

В 12-м ряду формируется область над плитой — варочная камера. Также формуется канал, в котором будет проходить дым при работе в «летнем» режиме (слева от плиты). Чтобы в дальнейшем ширина канала была ровно в кирпич, грань одного из кирпичей обрезают наискосок.

Формирование варочной камеры печи-шведки

Формирование варочной камеры печи-шведки

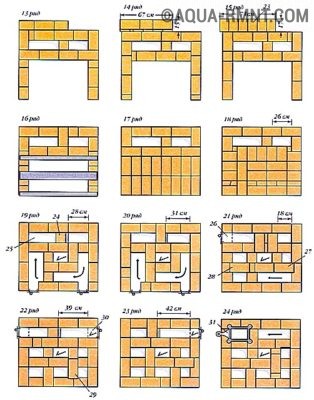

В 13-м ряду заканчивается формирование нижнего колпака: его перекрывают керамическим кирпичом. Обратите внимание, что устанавливаются там распиленные вдоль кирпичи — чтобы было место уложить те, которые формируют свод колпака. В четырнадцатом ряду один кирпич вертикального канала (справа) спиливается наискось. В остальном — по схеме порядовки.

В пятнадцатом и шестнадцатом ряду формуется первый горизонтальный канал. В 15-м справа выступает половинка кирпича, закрывающего прочистное отверстие для этого канала.

Формирование горизонтального дымоходного канала

Формирование горизонтального дымоходного канала

В 17-м ряду кроме формирования канала устанавливается металлический уголок , и две полосы длиной 730 мм. Они будут служить опорой для свода варочной камеры.

В семнадцатом ряду порядовки перекрывается варочная камера в печи-шведке

В семнадцатом ряду порядовки перекрывается варочная камера в печи-шведке

В следующем, 18-м, ряду на опоры укладываются керамические кирпичи, перекрывающие свод, слева оставляя выход из «летнего» канала. Кирпич на выходе снизу подрезается под углом 45° (на схеме обозначен серым цветом).

Установка задвижки "летнего" режима

Установка задвижки «летнего» режима

В девятнадцатом ряду кладку ведут согласно порядовки. Некоторые кирпичи подрезают для установки задвижки на «летний» канал в печи-шведке, которая работать может в трех режимах.

В двадцатом ряду начинаем выводит стенки сушильного шкафа над варочной камерой. Тут же начинает формироваться второй горизонтальный канал и устанавливается задвижка «осеннего» режима работы шведки. Эта зидвижка ставится вертикально (под нее тоже подпиливаются кирпичи).

Установка задвижки "осеннего" режима печи-шведки

Установка задвижки «осеннего» режима печи-шведки

Двадцать первый ряд порядовки печи-шведки готовит «летний» канал к перекрытию в следующем ряду. В этом ряду кирпичи спереди и сзади канала выпускаются на четверть внутрь и снизу подрезаются наискосок, чтобы не было ступеньки. На фронтальной стороне остается небольшой проем — для установки прочистной дверцы.

Эту дверцу проще изготовить своими руками: это должна быть рамка глубиной около 70 мм, внутри которой закрепляется металлическая дверца. Чтобы она не перегревалась, ее изнутри закладывают вырезанным по размерам кирпичом, который укладывают в дверцу на глиняный раствор.

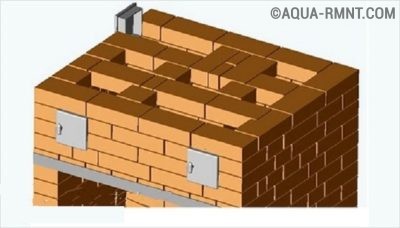

Формируется второй горизонтальный канал, устанавливается прочистная дверца

Формируется второй горизонтальный канал, устанавливается прочистная дверца

В двадцать втором ряду правый «летний» канал разделяется на два. Разделяющий кирпич снизу подтесывается так, чтобы скос к правому дымовому каналу подымался (смотрите на рисунке).

Разделение летнего канала

Разделение летнего канала

В следующем, 23 ряду перекрывается «летний» и второй горизонтальный каналы. Горизонтальный канал справа имеет выход, крайний кирпич снизу подрезан под углом 45°. Слевой стороны подрезаются кирпичи под установку заслонки «зимнего» режима, после чего устанавливается эта заслонка.

23-й ряд порядовки печи-шведки с тремя режимами. Своими руками сделать по подробной инструкции несложно

23-й ряд порядовки печи-шведки с тремя режимами. Своими руками сделать по подробной инструкции несложно

В двадцать четвертом ряду выкладываются стенки малой сушильной камеры слева. В имеющихся вертикальных каналах кирпичи немного подрезаются наискосок, угол 45° (на схеме обозначено оранжевым цветом).

Формирование дымовых каналов в верхней части печи-шведки

Формирование дымовых каналов в верхней части печи-шведки

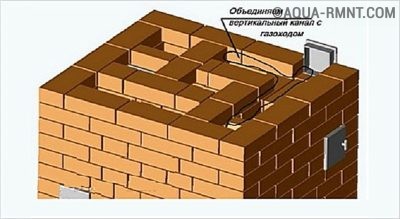

В 25-м ряду третий горизонтальный канал объединяется с имеющимися двумя вертикальными. Справа из стенки торчит кирпич, перекрывающий прочистное отверстие этого канала.

В 26-м ряду продолжается формование горизонтального канала, также кирпичи подтачиваются под установку заслонки.

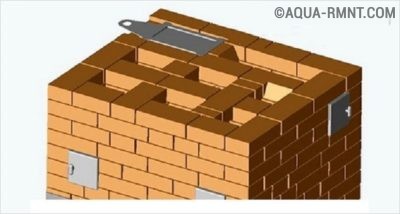

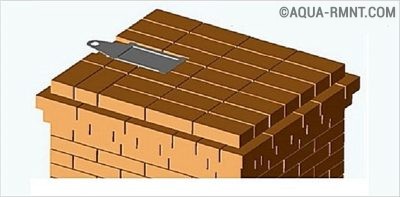

Установка задвижки дымового канала

Установка задвижки дымового канала

В двадцать седьмом ряду кирпич, который укладывается позади заслонки, срезается с углом 45°. Сверху на уложенные кирпичи выкладывают металлические полоски для поддержки перекрытия. Впереди закрепляют полосу 1020 мм, две полосы по 500 мм перекрывают большую сушильную камеру, одна короткая  на 250 мм — малую сушильную камеру.

Готовим перекрытие сушильных камер

Готовим перекрытие сушильных камер

Следующий ряд 28-й, перекрывает почти все каналы. Мало того, он больше предыдущего: кирпичи со всех сторон выступают на 3 см. В том месте, где проходит основной дымовой канал, кирпичи спереди и сзади подрезают под углом 45°. Спереди подрез находится внизу, сзади — вверху (серый и оранжевый цвет на схеме порядовки).

Перекрытие печи-шведки

Перекрытие печи-шведки

29-й ряд иеет еще большие размеры: кирпичи тоже выступают со всех сторон на 3 см. Также подрезаются кирпичи в районе дымового канала, но он теперь смещен на 60 мм ближе к задней стенке.

В 30-м ряду перекрытие возвращается к первоначальным размерам. Канал выкладывается подрезанными кирпичами, за счет чего еще смещается еще на 60 мм.

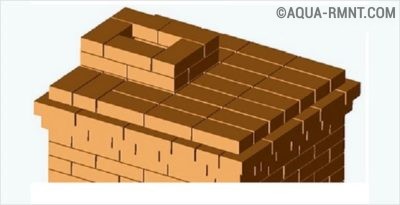

Выкладывается основание дымовой трубы

Выкладывается основание дымовой трубы

Печь шведка своими руками почти закончена. Далее идет кладка дымовой трубы. Схема ее кладки показана в 31-м и 32 рядах. Далее она поднимается на требуемую высоту.

Надеемся, эта порядовка поможет сложить вам печь-шведку своими руками. Есть вариант еще более компактной швдки: печи-малютки. Она описана в видео.

схема, порядовка, пошаговые инструкции с фото и видео и прочее

Большинство домовладельцев, желающих обзавестись кирпичной печью, возводят традиционную русскую — как наиболее экономичную. Но если дом отличается скромными размерами, этот заманчивый вариант становится неприемлемым: русская печь занимает довольно много места. Приходится подбирать более компактную разновидность и в этом случае лучшим выбором является печь шведка. Соблюдая пошаговые действия, вы сможете построить её своими руками.

Чем примечательна печь-шведка?

Шведская печь

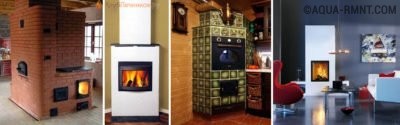

Варианты шведской печи

По назначению «шведка» относится к отопительно-варочным печам, причём есть все основания считать её наиболее удачной среди таковых. Готовить на ней удобней, чем в русской печи, поскольку хозяйке не приходится наклоняться и пользоваться ухватом. Кроме варочной плиты имеется духовка, в которой можно готовить выпечку и быстро разогревать блюда. А в довершение ко всему, в классической «шведке» имеется ниша, предназначенная для просушки вещей.

Шведская печь

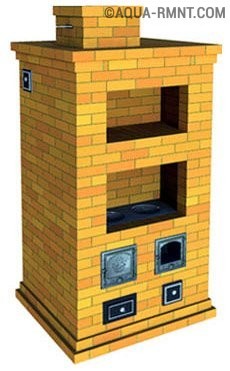

Исходная модель печи «шведки»

Конструкция печи позволяет её тыльную сторону, выходящую в жилую комнату (передняя часть с плитой располагается на кухне), оборудовать тёплой лежанкой или камином.

Кроме функциональных есть у «шведки» и технические достоинства:

  1. Быстрый прогрев.
  2. Простое устройство и низкая стоимость. В этом отношении шведская печь сравнима с голландкой, но обладает более высокими КПД (60% против 40%) и теплоотдачей («голландка» мощностью 2,9 кВт и «шведка» мощностью 4,1 кВт обладают равной материалоемкостью).
  3. Наличие духовки, которая при открытой дверце уже через несколько минут после начала топки (можно применить даже бросовое топливо) обеспечивает форсированный инфракрасный прогрев промокшего или замёрзшего пользователя.
  4. Направленный вниз дымооборот после топки, обеспечивающий качественный прогрев печи не только сверху, но и снизу.
  5. Низкая температура дымовых газов в канальной части, благодаря чему её можно строить из обычного кирпича с применением цементно-песчаного раствора.
  6. Пластичность. Строгим канонам приходится следовать только при возведении меньшей, высокотемпературной части печи. Остальное можно без потери качества подстроить почти под любое жилище.
  7. Возможность производить отбор тепла для приготовления горячей воды без ухудшения режима горения в топке.
  8. Возможность «подключить» лежанку.

Перечисленным достоинствам можно противопоставить следующие минусы:

  1. Из-за солидной тепловой нагрузки высокотемпературную часть печи приходится возводить только из самых качественных материалов. Высокие требования предъявляются и к качеству работ (мастер должен обладать достаточным опытом).
  2. Если после полного прогорания топлива забыть закрыть вьюшку, выстуживание печи происходит очень быстро.

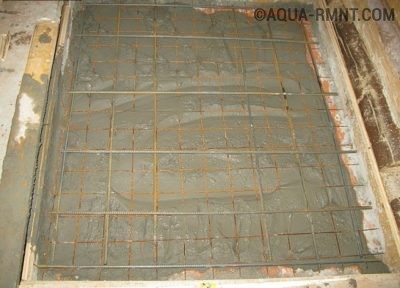

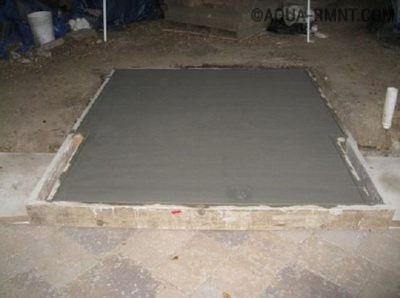

  3. В обязательном порядке требуется фундамент. Это связано с неравномерной нагрузкой на отдельные части печи и её вытянутой формой.

Без надёжного основания агрегат окажется неустойчивым.

Устройство печи

Если русскую и голландскую печи принято считать продуктом народной смекалки, то у «шведки» имеется вполне определённый авторский коллектив. Возглавляли его академики шведской Академии Наук К. Констедт и Ф. Вёрд. Тогдашнее руководство страны поставило перед разработчиками задачу: создать такую печь, которая была бы лучше приспособлена к холодному и влажному местному климату и дефициту топлива, чем самая распространённая на тот момент в Европе «голландка». Кроме того, новый агрегат должен был иметь компактные размеры (нехватка земли не позволяет шведам строить слишком просторные дома) и быть как можно более простым и недорогим.

О том, как правильно сделать расчёт материалов и самостоятельно сложить печь-голландку, читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

То, что получилось в итоге, состоит из двух частей: одна представляет собой камерную печь, в которой обдуваемая раскалёнными дымовыми газами камера одновременно является духовкой; вторая — растянутый в стороны и помещённый за первую часть канальный конвектор от голландской печи. Как будто бы ничего сложного, но пришлось долго и кропотливо подбирать и рассчитывать параметры, при которых КПД агрегата, скорость нагрева и теплоотдача оказались бы максимальными.

Шведская печь

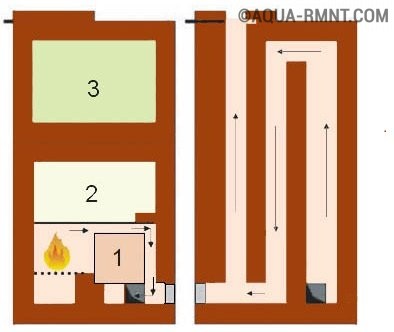

Схема шведской печи

Рассмотрим технические особенности:

  1. Назначение камерной части помимо приготовления пищи — усвоить самое первое тепло, образующееся при сгорании лёгких фракций угля и дров. В этом состоит первое отличие от «голландки»: в ней эта теплота почти полностью выбрасывалась в дымоход, так как кирпич из-за низкой теплопроводности не успевал её усвоить.
  2. В голландской печи не было зоны для дожигания таких фракций. «Шведку» же оснастили подобием колпака, в котором газы полностью догорают, а для наилучшего усвоения тепловой энергии в кирпичное тело печи внедрили большую металлическую духовку (поз. 1). Благодаря высокой теплопроводности стали разогревается она почти мгновенно, что и сделало возможным эффект форсированного прогрева.
  3. Если варочную нишу с установленной в ней плитой (поз. 2) закрыть деревянной заслонкой, то приготовленные на завтрак и оставленные на печи блюда к утру будут ещё тёплыми. Их можно быстро разогреть в духовке, которая раскалится почти одновременно с началом утренней протопки.
  4. Также печь снабдили просторной нишей-сушилкой (поз. 3), в которой за ночь можно полностью высушить пару комплектов очень мокрой одежды.
  5. Ради упрощения и удешевления конструкции хайло, представляющее собой довольно сложный элемент, шведские инженеры применять не стали. Под духовкой просто было устроено переточное окно. Именно этим обусловлена неспособность «шведки» долго хранить после протопки тепло при открытой вьюшке.
  6. Роль накопителя тепла играет установленный за камерной печью вертикально вытянутый канальный конвектор. Он устроен по голландскому принципу: внутри имеется лабиринт каналов, по которому проходят дымовые газы перед попаданием в дымоход. Здесь усваивается тепло, образующееся при сгорании и дотлевании основного массива топлива.

Изначально каналы делали вертикальными. При этом ухудшался обогрев нижней части печи, но зато топливо сгорало в более полном объёме. В модификации с горизонтальным расположением каналов низ обогревается куда лучше, но печь быстрее обрастает сажей (признак неполного сгорания топлива). В целом же манипуляции с канальной частью, не имеющей каких-либо хитрых теплотехнических приспособлений, на характеристиках печи никак не отражаются. Можно смело варьировать её размеры и положение относительно камерной части, так что становится возможным обогрев 3-х помещений.

Шведская печь

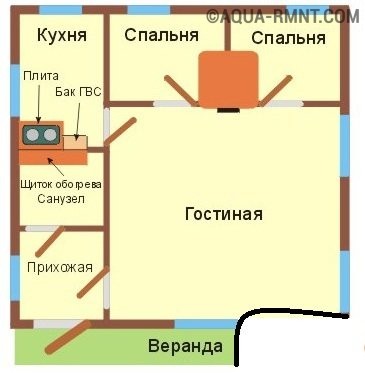

Вариант размещения шведской печи

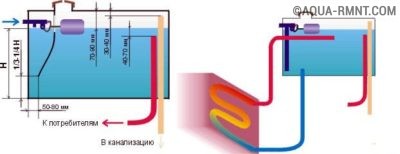

«Шведка» может попутно взять на себя функцию приготовления горячей воды для хозяйственно-бытовых нужд. Теплообменник в виде изогнутой трубы следует установить в духовке — здесь он никак не повлияет на показатели печи. Накопительный бак ставят либо в нише-сушилке, либо на перекрыше.

Своды в шведской печи выполнены не в виде арок, а при помощи перекрытий из стального проката — уголка и полосы. Обычно печники стараются избегать внедрения в кладку металлических элементов — из-за существенной разницы в значениях коэффициентов теплового расширения кирпича и металла.

Но в данном случае авторы все же решились на такой шаг по двум причинам:

  • арочный свод значительно увеличивает высоту печи, что для низких шведских потолков было неприемлемо;
  • он приводит к заметному удорожанию конструкции, поскольку является довольно сложным узлом.

Как показало время, сосуществование кирпича и стали в шведской печи вполне возможно, если только между ними нет непосредственного контакта: оба материала всегда следует разделять заполненным раствором швом шириной в 6 мм.

Расчёт

Как уже говорилось, показатели печи-шведки в значительной степени зависят от размеров элементов камерной части и их соотношений. Вот какие параметры следует считать оптимальными:

  1. Варочная плита: 710х410 мм. Важно, чтобы её материал обладал умеренной теплопроводностью — применяют спецсталь или чугун. В противном случае конфорки будут греться слишком сильно, плита быстро прогорит, а режим горения из-за чересчур интенсивного отбора тепла будет нарушен.
  2. Топочная камера: высота — от 280 до 330 мм; ширина — 305 до 355 мм; глубина — от 405 до 505 мм.
  3. Духовка: высота — от 281 до 305 мм; ширина — от 330 до 380 мм; глубина — от 455 до 505 мм.
  4. Толщина стенок духовки: 4–6 мм. При меньшей толщине стенок этот элемент окажется недолговечным (быстро прогорит), при большей — будет дольше греться, что приведёт к падению КПД.
  5. Расстояние между духовкой и ближайшим к ней краем колосниковой решётки: от ¾ до 1-го кирпича. Этот размер можно уменьшить, если изолировать стенку духовки со стороны топки вермикулитом (наилучший вариант) или асбестом.
  6. Просвет между задней стенкой духовки и стенкой топочной части: ¼ кирпича (необходим для того, чтобы духовка обдувалась раскалёнными газами с тыльной стороны).

Теперь кое-что о пропорциях:

  • глубина топки подбирается в соответствии с другими её размерами. Если высота и ширина приняты минимально допустимыми, то и глубина должна быть наименьшей;
  • если значения первых двух размеров взяты из середины допустимого диапазона, то и глубину следует назначать среднюю;
  • топка с максимальными высотой и шириной и глубину должна иметь максимальную. Если глубину топки непропорционально увеличить, будет иметь место недожог; если сократить — КПД печи окажется пониженным.

Глубина духовки привязана к её высоте и ширине не столь жёстко: её можно уменьшить, отклоняясь от пропорции. Но при этом данный размер не должен оказаться менее указанного минимально допустимого значения.

В данной статье будет рассмотрен порядок строительства «шведки» с камином, имеющей размеры 1020х890х2170 мм.

Материалы

В ходе геологической истории в Швеции образовались богатейшие месторождения отличной шамотной глины на основе алюмосиликатов, поэтому шведскую печь конструировали с учётом доступности высококачественного огнеупорного шамотного кирпича. Именно он позволяет развивать в топке столь высокую температуру, необходимую для полного дожигания топлива в условиях активного отбора тепла духовкой.

Шведская печь

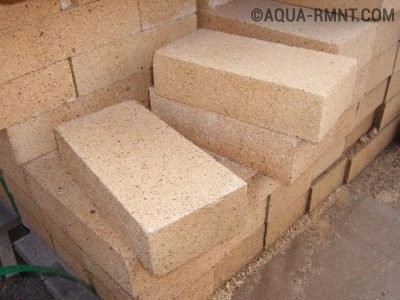

Шамотный кирпич

Правильнее всего было бы выложить шамотным кирпичом всю топочную часть, начиная 3-м рядом и заканчивая тем, который уложен поверх плиты. Но в таком случае печь получится слишком дорогой — из-за высокой стоимости данного материала. Поэтому шамот обычно применяют только для футеровки стенок топки изнутри.

Прочие элементы камерной части следует выкладывать из печного кирпича (красный керамический полнотелый) марки М200. Важно, чтобы грани всех блоков по ½ или ¾ кирпича были ровными, поэтому их нельзя заготавливать при помощи молотка-кирочки. Нужно либо резать болгаркой, либо приобретать в готовом виде.

Шведская печь

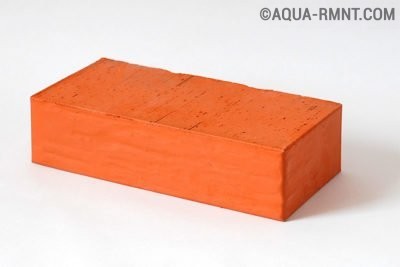

Печной полнотелый кирпич

Канальный конвектор можно строить из обычного кирпича: поскольку дожигание газов происходит в камерной части, сюда они поступают с температурой ниже 800 градусов.

Раствор замешивают на глине особого сорта — обычная не подходит. Как правило, используют мергель.

Шведская печь

Мергель

Понадобится и шамотная глина — из неё будет замешиваться раствор для шамотного кирпича.

Шведская печь

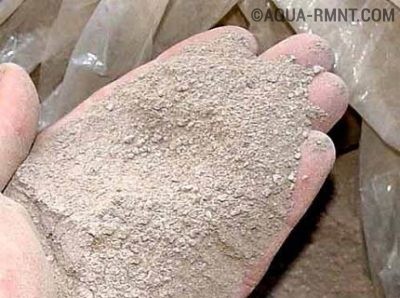

Шамотная глина

Песок следует использовать горный, для которого характерны минимум органических примесей и угловатая форма гранул. Приготовленный на гладком речном песке раствор быстро растрескается.

Для возведения канального конвектора применяют обычный цементно-песчаный раствор.

Высокие тепловые нагрузки предъявляют особые требования и к топочной дверце. Недорогая модель, выполненная из листовой стали методом штамповки, довольно быстро расшатается. Лучше установить литую чугунную дверку с крепёжными элементами, которые зажимаются между кирпичами.

Шведская печь

Печная дверца: чугунное литье

Если все же принято решение использовать штампованную дверцу, её нужно снабдить такими фиксаторами самостоятельно: к каждому углу рамки приваривают по два отрезка стальной проволоки (отожжённой) диаметром 3–4 мм и длиной 50–70 мм. При монтаже эти «усики» разводят в стороны, так чтобы их концы отстояли друг от друга на 40–50 мм, и закладывают в швы. Сверху над штампованной дверкой нужно устроить перекрытие из стального уголка или полосы.

Строительство шведки своими рукам

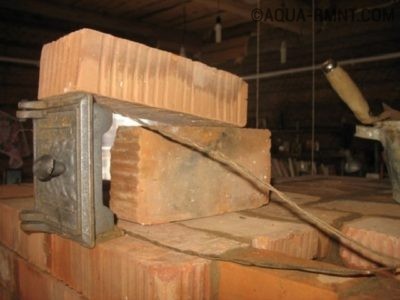

Установка дверцы

Изделия и материалы следует приобретать согласно следующей спецификации:

  1. Кирпич печной М200: 717 шт. (без учёта дымохода).
  2. Кирпич шамотный марки Ш8: 154 шт.
  3. Асбестовый шнур.
  4. Отрезки стального равнополочного уголка 50х5 мм длиной 1020–1030 мм: 2 шт.
  5. Отрезки стальной полосы 50х5 мм: 3 шт. длиной по 920 мм, 2 шт. длиной по 54 мм, 2 шт. длиной по 48 мм.
  6. Колосниковая решётка с размерами 200х300 мм.
  7. Дверца для топки, размер — 250х210 мм.
  8. Дверца для поддувала, размер — 140х140 мм.
  9. Прочистные дверцы размером 140х140 мм: 8 шт.
  10. Духовка с размерами 450х360х300 мм.
  11. Дымоходные задвижки размером 250х130 мм: 3 шт.
  12. Плита варочная размерами 710х410 мм.
  13. Решётка для камина длиной 690–700 мм. За неимением покупной можно сварить из стального прута.
  14. Материал для устройства несгораемого покрытия перед печью: стальной лист толщиной от 1,5 мм либо керамическая плитка.

Пол должен быть защищён в радиусе 1,2 м от центра топочной дверцы.

Выбор места и подготовительные работы

Конструкция шведской печи предусматривает её размещение в перегородке между кухней и жилой комнатой или гостиной. При этом важно убедиться, что дымовая труба не упрётся в балку чердачного перекрытия или стропильную ногу.

Определившись с местом, приступают к строительству фундамента. Его подошва должна опираться на достаточно прочный слой грунта и располагаться ниже глубины его промерзания. Если помещение отапливается постоянно, то есть грунт не промерзает вовсе, заглубляются на 600–700 мм; если же оно зимой надолго остаётся без присмотра, глубину заложения фундамента следует выбирать сообразно глубине промерзания грунта, характерной для данного региона.

Если печь возводится одновременно с домом, фундаменты обоих сооружений следует делать раздельными. Будучи связанными, они из-за различий в величине усадки будут оказывать друг на друга нежелательное влияние, следствием чего станет перекос и деформация кладки.

С каждой стороны фундамент должен выходить за границы печи на 100–150 мм.

Подготовив выемку с нужными размерами и глубиной, трамбуют её дно и устраивают на нём песчано-щебёночную подушку: сначала засыпают песок слоем в 100–200 мм, который нужно смочить водой и утрамбовать; сверху на него укладывают слой щебня толщиной 150–170 мм, который тоже трамбуется.

Шведская печь

Армирующий пояс

После установки опалубки, стенки которой изнутри обкладываются гидроизоляцией (обычно используют рубероид), приступают к заливке фундамента. Этот процесс разделяется на три этапа:

  1. Слоем в 150 мм укладывают грубый бетон, состоящий из крупного щебня, цемента и небольшого количества песка. В этот раствор нужно вдавить сетку из арматурной стали.
  2. Поверх бетона заливается цементно-песчаный раствор в таком количестве, чтобы его поверхность оказалась вровень с грунтом. Когда этот слой немного затвердеет, в него тоже вдавливают арматурную сетку.
  3. Далее опалубку до самого верха (примерно 100 мм над уровнем пола) заливают бетоном, который сверху следует хорошо выровнять. К дальнейшим работам фундамент будет готов через 25–28 дней, когда полностью затвердеет.
Шведская печь

Залитый фундамент под печь

Поскольку нижняя часть «шведки» прогревается очень хорошо, поверх созревшего фундамента помимо гидроизоляции нужно настелить достаточно мощный теплоизолирующий слой. Наилучший вариант — три листа базальтового картона толщиной 5 мм каждый, причём средний должен быть фольгированным.

Совет. Если вы собираетесь резать кирпич на половинки и трехчетверки болгаркой, то лучше сделать это загодя на открытом воздухе: эта операция сопровождается образованием огромного количества пыли. При выполнении работы в помещении, мастеру очень скоро просто нечем будет дышать.

Кладка печи-шведки с плитой своими руками: порядовка

При возведении печи кирпичи укладывают так, как показано на порядовке. Выполнить работу правильно помогут следующие пояснения:

Шведская печь

кладка первого ряда

Ряды № 1 и 2 представляют собой подножие печи. Для них характерна увеличенная ширина швов — от 6 до 13 мм. Благодаря этому тело печи будет располагаться как бы на слегка выступающем постаменте. Кирпичи перед нанесением раствора следует в течение 10–15 с ополоснуть водой. Эта процедура поможет избавиться от пыли и обеспечит надёжный контакт с раствором. К сухой пыльной поверхности глиняная смесь прилипает гораздо хуже и кладка получается непрочной, что в условиях высоких тепловых напряжений является недопустимым.

Обратите внимание! Нельзя долго держать кирпич под водой, а тем более замачивать его на длительное время. Поглощённая им влага будет выделяться в раствор, вызывая его разжижение, так что кладка в итоге вообще может разрушиться ещё до окончания строительных работ.

На 2-м ряду необходимо заложить опорные стержни для каминной решётки, которую сразу же следует к ним приварить.

Шведская печь

Порядовка: ряд второй

Рядом №3 начинается формирование прочистных каналов, поддувальной камеры, вертикального канала дымооборота и ниши для установки духового шкафа. На тыльной стороне печи формируется каминная топка.

Шведская печь

Кладка третьего ряда

Установленные дверцы можно временно подпереть кирпичами, пока крепёжные элементы не будут зафиксированы последующими рядами.

В тыльной части ниши для духовки нужно устроить проход, соединённый с прочистными камерами. С этой целью подрезают угол кирпича, установленного в этом месте.

Ряд №4 идентичен 3-му, только кирпичи укладываются несколько по-иному — обеспечивается перевязка швов.

Шведская печь

Ряд четвертый

Совет. Не торопитесь сразу выкладывать кирпичи на раствор. Сначала каждый ряд выкладывают насухо: возможно, какие-то кирпичи имеют недопустимо большие отклонения размеров и их нужно будет заменить.

С 5-го ряда начинается формирование напуска дымового зуба. На этом же ряду устанавливается колосниковая решётка. Жёлтым цветом на порядовке помечен шамотный кирпич. Важно помнить: из-за значительной разницы в коэффициентах температурного расширения швы между керамической и шамотной кладками должны иметь ширину не менее 6 мм.

Шведская печь

Ряд пятый

Внимание! Не пренебрегайте скруглением рёбер на кирпичах, если это предписано порядовкой. Для «шведки» характерна слабая тяга и сглаживание углов необходимо для предотвращения образования вихрей, которые ухудшают её ещё больше.

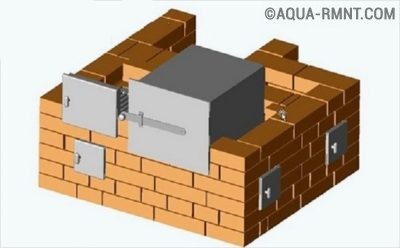

Духовку и дверцу топки перед установкой следует обмотать асбестовым шнуром. Он сыграет роль уплотнителя (для дверцы) и одновременно обеспечит металлическим элементам возможность свободно расширяться при нагреве.

В ряду №6 берёт начало стенка между топкой и духовкой, которая состоит из уложенных на ложок (ребро) кирпичей. Уменьшить её толщину до ¼ кирпича нам позволила теплоизоляция духовки в виде обмотки асбестовым шнуром.

Шведская печь

Ряд шестой

Ряды № 7, 8 и 9 выкладываются согласно порядовке. Обратите внимание, что в 7-м и 9-м рядах ниши перекрываются стальными полосами. Как уже говорилось, между сталью и кирпичом нужно оставить зазор в 6 мм, заполненный раствором.

Шведская печь

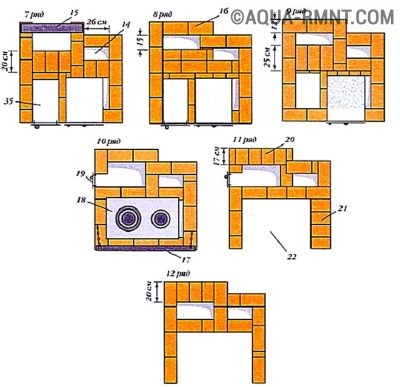

Порядовка: ряды 7–12

Выложив 9-й ряд, нужно дать раствору высохнуть, после чего следует сгладить при помощи болгарки дымовой зуб. Внутренние напуски также рекомендуется сгладить (это несколько повысит КПД), но болгаркой к ним не подобраться — необходимо стёсывать.

В кирпичах ряда №10 необходимо вырезать четверти для установки варочной плиты. Если она имеет рёбра жёсткости, под них вырезаются пазы. Плиту сажают на раствор, но предварительно под неё следует уложить асбестовые полосы.

Шведская печь

Ряд десятый

В этом же ряду устанавливается прочистная дверца.

Те части ряда, которые перекрывают дверцу топки и нишу духовки, укрепляются стальными уголками.

В 11-м ряду кирпичи над топкой нужно косо подрезать. Наклонные грани будут отклонять поднимающийся дым в направлении дымохода.

Шведская печь

Ряд одиннадцатый

Последующие ряды следует выкладывать согласно схеме. Обратите внимание: в 14-м ряду кирпичи на 25 мм выдвигаются — формируется каминная полка.

Шведская печь

Ряд четырнадцатый

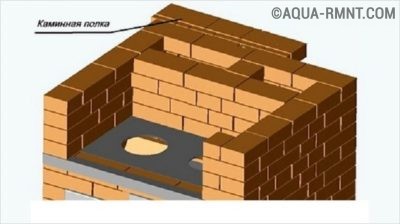

В 16-м ряду при помощи стальной полосы устраивается перекрытие варочной ниши, а передняя часть этого ряда укрепляется стальным уголком.

Шведская печь

Порядовка с 15-го ряда

Уложив в соответствии с порядовкой 17-й и 18-й ряды, приступают к формированию отверстий дымоотводов (ряд №19). При этом кирпич, установленный между печным (вертикальным) и каминным дымоотводящими каналами нужно косо подрезать с двух сторон.

Шведская печь

Ряд девятнадцатый

На 19-м, 21-м и 22-м рядах устанавливаются прочистные дверцы.

Шведская печь

Ряд двадцать первый

В рядах № 24 и 25 устанавливаются задвижки.

Шведская печь

Ряд двадцать четвертый

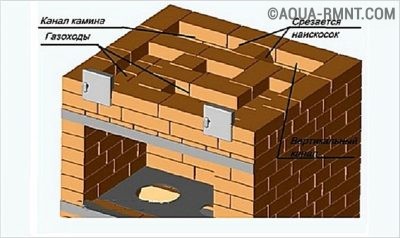

В 26-м ряду вертикальный канал объединяется с газоотводом, здесь же устанавливается последняя прочистная дверца, используемая для очистки каналов.

Шведская печь

Ряд двадцать шестой

Выложив согласно порядовке 27-й и 28-й ряды, перекрывают все каналы (ряды 29 и 30). Кирпичи в отверстии для дымовой трубы необходимо косо подрезать.

Шведская печь

Ряд тридцать первый

В 31-м ряду монтируется общая задвижка дымохода, а с 32-го начинается возведение дымовой трубы.

Шведская печь

Ряд тридцать второй

Дымоход

Печи-шведке свойственно значительное сопротивление потоку дымовых газов, так что приличной тягой она похвастаться не может. В связи с этим оголовок дымохода рекомендуется поднимать хотя бы на 60 см выше конька. При этом его следует снабдить достаточно широкой распушкой (уширением), которая будет рассекать и как бы подбрасывать ветровой поток, предотвращая задувание в трубу.

Ширина распушки, если считать от края устья дымохода, должна составлять полкирпича в каждую сторону.

Минимальная толщина стенки дымохода — полкирпича.

В местах пересечения дымоходом перекрытия и кровли требуется устройство противопожарных разделок. Они предотвратят перегрев и воспламенение деревянных строительных конструкций. Разделку можно делать либо в виде распушки, либо в виде оболочки из асбеста, либо в виде стального короба, заполненного смесью керамзита и песка.

Зазор между дымоходом и кровельным покрытием удобно герметизировать специальной клейкой лентой «Ондубанд».

Шведская печь

Герметизация трубы ондубандом

Вам также может быть полезен материал с пошаговой инструкцией по монтажу кирпичного дымохода: https://aqua-rmnt.com/otoplenie/dyimohod-iz-kirpicha-svoimi-rukami.html.

Запуск в эксплуатацию

Готовую печь на 2 недели оставляют в покое для просушки. Если на улице в течение этого периода наблюдается сухая тёплая погода, никаких дополнительных мер предпринимать не нужно. А вот в условиях сырости печь придётся сушить тепловентилятором.

Следующие 2 недели печь непрерывно топят высококачественным топливом — осиной или антрацитом (дают минимум сажи), загружая его в количестве 2–4 кг. Как только одна загрузка прогорит, сразу или хотя бы с определённой периодичностью закладывают и поджигают следующую. При этом в прочистные дверцы нужно натолкать скомканные сухие газеты или обёрточную бумагу.

Бумажные вкладыши будут выступать в роли индикаторов: как только они перестанут отсыревать, сушку печи можно считать завершённой. Загореться они не могут, если только топливо будет загружаться в указанных небольших объёмах.

Далее следует разгонная топка. На неё отводится 2 дня, в течение которых печь топится дважды в сутки (утром и вечером, всего 4 топки) с постепенным увеличением топливной закладки от наименьшей до максимальной. Многоходовую печь на данном этапе нужно обязательно переключить на зимний ход.

Если вы выбираете подходящую конструкцию кирпичной печи, то обратите внимание на угловые камины: https://aqua-rmnt.com/otoplenie/effektivnoe-teplo-stroim-pech-kamin-svoimi-rukami.html. Один из плюсов — возможность использовать два режима отопления.

Оборудование водяным контуром

Змеевик для приготовления горячей воды следует размещать у задней стенки духового шкафа. Накопительный бак можно установить двумя способами:

  1. В сушильной нише: максимально возможный объем — 120 л. Бак расположен невысоко, поэтому его удобно заполнять вручную — актуально для домов без водопровода. Но и напор при такой высоте окажется слабым.
  2. На перекрыше печи: баку придают Г-образную форму, чтобы увеличить площадь контакта с дымоходом. В отличие от первого варианта, он ориентируется горизонтально и имеет в высоту всего 400–450 мм.
Шведская печь

Оборудование шведской печи водяным контуром

Теплоизоляцию лучше всего сделать из фольгированного базальтового картона толщиной 10 мм, но можно применить и базальтовую вату плотностью 30–50 кг/м3. Снаружи бак с теплоизоляцией нужно обшить влагостойким гипсокартоном.

При подключении бака к водопроводу его необходимо снабдить поплавковым клапаном для бачка унитаза. При этом важно обеспечить поступление холодной воды в самую нижнюю часть ёмкости, иначе она будет постоянно перемешиваться с горячей, понижая её температуру. С этой целью в бак вваривают не достигающую дна косую перегородку, по которой холодная вода стекает вниз.

В вертикально ориентированном баке (установка в сушильной нише) можно применить более простое решение — надеть на клапан вертикальную трубку, второй конец которой находится у самого дна. Но этот приём менее эффективен: горячей вода останется только в верхних двух третях бака.

Видео: шведская печь своими руками

Для небольшого дома, в котором русская печь смотрелась бы чересчур громоздко, «шведка» является наиболее подходящим вариантом. Она имеет сравнительно простое устройство, довольно функциональна и в то же время не так прожорлива, как «голландка». Но при длительных простоях «шведка» активно впитывает влагу, от которой приходится избавляться многократными разгонными топками.

порядовка своими руками, как сделать, детали на фото и видео

Содержание:

1. Материалы для печи шведка
2. Печь шведка: порядовка и схема кладки

Редко какой частный дом обходится без отопительной печи. Они могут иметь различную конструкцию, но независимо от этого, основным их предназначением является обогрев помещений. Некоторые отопительные агрегаты могут использоваться и в качестве варочной поверхности. Помимо русской печки (детальнее: "Как построить русскую печь своими руками - делаем кладку сами"), немалой популярностью пользуется и печь шведка порядовка которой не вызывает сложностей. Главные ее преимущества – небольшие размеры и экономичность.

печь шведка своими руками порядовка

Отопительно-варочная «шведка» имеет практически ту же самую конструкцию, что и русская печь (прочитайте также: "Порядовка русской печи - кладка своими руками"). Основное отличие заключается в том, что вторую из них устанавливают посреди комнаты, а «шведку» – между соседними помещениями. Таким образом, на кухне ее используют для приготовления пищи, а в комнате – для обогрева воздуха. В результате комната будет хорошо прогреваться, но сам процесс нагрева кирпичей происходит на кухне. Как выглядит такая печь, можно посмотреть на фото.

Материалы для печи шведка


При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) - вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.
Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла.

Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.

Для порядовки печи потребуются:

  • емкость для раствора;
  • металлическое сито с ячейками 1-2 миллиметра;
  • молоток;
  • штыковая лопата;
  • мастерок;
  • отвес;
  • уровень.

порядовка печи шведка

Печь шведка: порядовка и схема кладки


Порядовка отопительно варочной печи шведка – это специальная схема кладки каждого ряда кирпичей. Конструкцию строят в точном соответствии со схемой.

Первой и второй ряды должны быть сплошными. Они служат фундаментом печи и выкладываются из красного кирпича строго горизонтально. С помощью угольника проверяются углы кладки.

Порядовка третьего ряда предполагает основания вертикальных каналов, зольной камеры с дверцей и отсека нижнего нагрева. Для кладки используется красный кирпич, огнеупорными изделиями выкладывается лишь поддувало.

В четвертом ряду продолжается создание вертикальных каналов, зольной камеры и отсека нижнего нагрева. Из шамотного кирпича выкладывается поддувало, из красного – все остальное. Второй и третий вертикальный канал на третьем и четвертом ряду объединены в единое целое. Схожим методом укладывается и печь с лежанкой.

Пятый ряд выкладывают слева направо. Завершается формирование зольной камеры, дверца поддувала перекрывается. Колосниковую решетку устанавливают с учетом того, что при нагревании металл будет расширяться. Между кладкой и решеткой обязательно оставляют зазор величиной в 12-16 миллиметров – его засыпают песком. Все выкладывают красным кирпичом, огнеупорным – только зольник.

На шестом ряду начинают формировать основание топливной камеры, формируют дверку для нее. Устанавливают духовку. Топку и духовку разделяют стенкой из шамотного кирпича, что касается остальной кладки, то ее выполняют красным кирпичом. Из П-образного канала создается три вертикальных.

На седьмом ряду обустраивают топку из шамотного кирпича.

На восьмом шагу создается печь шведка своими руками: порядовка выглядит следующим образом. Закрывается вертикальный канал, но продолжается формирование топливной камеры.

Девятый ряд находится в верхней части дверцы топочной камеры. Кирпичи данного ряда стесывают под углом с нижней и верхней стороны для перехода газа из топки в дымоход.

Кладка десятого ряда более сложная. Кирпичи стесываются под тем же углом, что и в предыдущем ряду. Стенку между топливной камерой и духовым шкафом не выкладывают. Ряд обязательно выравнивают по уровню, на него помещают варочную поверхность, делая для нее вырез с запасом в 12-16 миллиметров (из-за температурного расширения). Вровень с внешней стенкой печи закладывают металлический уголок размером минимум 45х45 миллиметров.

На одиннадцатом ряду формируется начало варочной камеры, при этом по всей длине закладывается кирпичом отверстие, образовавшееся с правой стороны. Ряд выкладывают красным кирпичом. Если установить съемную дверцу, то варочную камеру можно будет использовать и в качестве духовки (подробнее: "Отопительно варочная печь своими руками - ничего сложного").

Двенадцатый ряд кладут из красного кирпича. В данном ряду два левых канала соединяют в один.

На тринадцатом ряду порядовку выполняют точно так же, как и на двенадцатом, кроме канала, который снова делится на две части.

Четырнадцатый и пятнадцатый ряды выкладывается точно тем же образом, что и предыдущий.

На шестнадцатом ряду перекрывают варочную камеру, устанавливая четыре металлических уголка размером 45х45 миллиметров подходящей длины. Схема кладки такая же, как и в предыдущем ряду. Читайте также: "Как построить печь шведку с плитой – теория и практика".

печь шведка порядовка

На семнадцатом ряду варочная камера полностью перекрывается, а для отвода пара оставляют отверстие размером, равным половине кирпича.

На восемнадцатом ряду закладывают страховочный металлический уголок с целью укрепления низа сушильных камер размером не менее 45х45 миллиметров.

На девятнадцатом ряду начинают кладку вытяжной вентиляции из варочной камеры и формируют две сушильные камеры. Следующие два ряда выкладываются одинаково.

Двадцать второй ряд формируется так же, как и предыдущие, но меньшую сушилку перекрывают металлической пластиной.

На двадцать третьем ряду создают сушильные камеры, подготавливая место для задвижки на вытяжном канале варочной камеры.

В двадцать четвертом ряду объединяют первый и второй вертикальный канал.

На двадцать пятом ряду вытяжку варочной камеры объединяют с третьим каналом.

В двадцать шестом ряду сушильные камеры перекрывают металлическим уголком, а по нему выкладывают перекрытие. Сверху помещают металлическую арматурную сетку. На данном этапе самые сложные работы завершаются. Чтобы получилась печка шведка - порядовка выполняется данным образом. Читайте также: "Как класть печь из кирпича схема".

На двадцать седьмом ряду верх печи перекрывают, оставляя открытым лишь третий вертикально направленный канал. Периметр кладки при этом увеличивают на 3-4 сантиметра. На следующем ряду формируют бортик, а периметр кладки увеличивают еще на 3-4 сантиметра. На двадцать девятом ряду кладку возвращают к прежним размерам.

На тридцатом ряду формируют трубу, а в печи создают отверстие для задвижки. В дальнейшем остается только выложить трубу нужной высоты. Кладку выполняют вертикально по отвесу.

Печь шведка удобна в эксплуатации и экономична. С ее помощью можно эффективно прогревать дом, а в дополнение к этому еще и готовить пищу. Если собрана такая печь шведка порядовка которой указана выше, то она будет долговечной и функциональной. Конструкция ее довольно проста, поэтому с работой можно справиться, даже не обладая специальными знаниями и умениями.

Преимуществ самостоятельного создания печи много: это не только экономия, но и возможность придумать оригинальный дизайн конструкции. Кроме того, вещь, сделанная своими руками, будет служить предметом гордости мастера, и вызывать восторг у гостей.

Пример порядовки печи шведка на видео:


Отопительно-варочная печь Шведка для дома из кирпича

Среди традиционных источников тепла, пришедших в наше время из прошлого и активно использующихся по сей день, шведская печь занимает особое место. Считается, что она была разработана в 1767 году шведскими учеными по приказу короля, именно тогда сложилась концепция этой печи в том виде, каком знаем ее мы. Ученым действительно удалось изобрести отопитель, позволяющий эффективно сжигать разные виды твердого топлива, и наделенный несколькими функциями, о которых будет сказано ниже.

Устройство и особенности шведской печи

При разработке «шведки» за основу была взята «голландка», последняя на тот момент была уже достаточно распространена и зарекомендовала себя с хорошей стороны. Но поскольку климат Скандинавского полуострова суровее европейского, а запасов топлива меньше, голландку основательно переделали и приспособили под свои условия, в результате чего на свет появилась отопительно-варочная шведская печь.

Она частично сохранила принцип действия голландки, но при этом добавились элементы, позволяющие готовить пищу и сушить одежду, а в разных типах печки присутствует и лежанка. Мы говорим о разных видах, поскольку печь шведка может дорабатываться и изменяться конструктивно, сохраняя общую концепцию. А концепцией предусмотрен канальный принцип действия, как у голландки, но с дополнительными устройствами для отбора тепла:

  1. Металлическая духовка.
  2. Варочная панель с нишей.
  3. Верхняя ниша.

Ниже на фото представлена схема шведской печи, на которой перечисленные элементы обозначены соответствующими цифрами.

Духовка из металла находится сбоку от камеры сжигания и предназначена для отбора от нее тепла напрямую и передаче его в помещение. Приготовление выпечки – не основная функция духовки, она буквально через 5 минут после растопки уже пышет жаром, стоит только распахнуть дверцу. На схеме видно, почему так происходит. Продукты сгорания, прежде чем опуститься к полу и уйти, нагревают корпус духовки сверху и сбоку, а с другой стороны он нагревается топкой. Такая конструкция делает возможным применение любого мелкого топлива для отопления дома и приготовления пищи.

Ниша над плитой прогревается непосредственно от камеры сгорания, распространяя теплый воздух в помещении кухни. Верхняя ниша, изначально задуманная для просушки вещей, снизу нагревается от плиты и сзади от каналов, где проходят продукты сгорания. Последние, обогнув духовку, выходят в систему вертикальных каналов и там передают свое тепло телу печи, после чего выбрасываются через дымоход.

В силу особенного строения дымовых каналов шведка будет интенсивно прогревать полы и грунт под ними, что нерационально. По этой причине установка отопительно-варочной печи должна выполняться на основание с теплоизоляцией. Для нее прекрасно подойдут листы базальтового картона толщиной 5 мм, их потребуется уложить в три слоя с прослойкой из алюминиевой фольги в качестве отражающего экрана.

Размещение шведской печи в частном доме

Поскольку основное тепло дымовых газов отдается задней стенке печки, ее принято устанавливать в простенке между помещениями кухни и спальни (либо гостиной). В некоторых разновидностях шведок с тыльной стороны устраивается камин или лежак относительно небольших размеров. Габариты лежака в шведском варианте – 1800 х 660 мм, что маловато для комфортного отдыха и сна.


Шведская отопительно-варочная печь с лежаком отличается от обычной конструкции наличием горизонтальных каналов и режимов работы зима/лето. Это реализовано с помощью дополнительной задвижки, устанавливаемой в прямом вертикальном канале. Зимой задвижка закрывается и продукты сгорания движутся по большому кругу, через горизонтальные газоходы лежанки, после чего возвращаются в дымоход. Летом заслонка открыта и свободен прямой путь в вертикальную трубу, по ней дымовые газы просто выходят наружу. Таким образом, греется только варочная плита.

Рекомендации по строительству и по выбору материалов

Шведку, в отличие от голландки, нельзя строить из бросовых или бывших в употреблении материалов, так как печь тщательно разработана и рассчитана для эффективной работы. Здесь рекомендуется применять качественный шамотный и красный кирпич. При этом для кладки камеры сжигания раствор необходимо замешивать из шамотной глины, простая из оврага не подойдет.

Остальной раствор для кладки тоже нужен качественный, из хорошей глины средней жирности. Размешивать его следует тщательно, чтобы не оставалось мелких комочков, до консистенции сметаны. Проверить качество раствора можно сбрасыванием его с мастерка, на поверхности инструмента должен оставаться тонкий слой материала.

Ни для кого не будет секретом, что из-за своего веса кирпичная печь шведка требует хорошего основания для постройки. Таким основанием может служить железобетонная плита либо фундамент, отлитый из тяжелого бетона на уплотненном грунте с уплотненной же подсыпкой. Прежде чем приступать к строительству печки, новый монолит требует для полного застывания не менее 3 недель. Затем на него кладут гидроизоляционный материал (можно рубероид), а сверху – теплоизоляцию, описанную выше.

Схема порядовки, согласно которой строится классическая варочная печь шведка, показана ниже.

Схема кладки печи

Построив такого рода печку, вы получите отопление дома мощностью 5 кВт, что достаточно на 50 м2. По сравнению с голландкой, этот показатель выше на 20—25%. При этом потребуется такое количество изделий и материалов:

  • керамический красный кирпич марки 200 – 540 шт;
  • огнеупорный кирпич – 30 шт;
  • вентиляционная дверца – 1 шт;
  • уголок равнополочный 40 х 40 мм – 5.5 м;
  • сталь полосовая 50 х 5 мм – 1.4 м;
  • лист стальной оцинкованный толщиной 0.6 мм – 2 м2;
  • топочная дверца – 1 шт.

Для домовладельцев, интересующихся шведкой с лежаком и двумя режимами работы, ниже представлена схема порядовки.

Схема кладки печи с лежанкой

Здесь работа гораздо сложнее и доверять ее кому попало нельзя, требуется как минимум опыт профессионального каменщика, в идеале – печника. Подробно разобраться в процессе выкладывания шведки с лежанкой поможет видео.

Чем так хороша шведка?

Что привлекает в данных печках, так это эффективность сжигания и нетребовательность к топливу. В камеру сгорания загружаются дрова, уголь, мелкая древесина или камыш, — все это успешно сгорает и выделяет массу тепловой энергии в доме, благодаря удачной конструкции. Очень удобно, что горячий воздух из духовки начинает поступать в комнату практически сразу после растопки. В то же время тыльная сторона, которую нагревают дымовые газы, достаточно долго держат тепло. Главное, после угасания топки не забыть закрыть задвижку, иначе печка быстро остывает.

Как и голландка, шведка занимает немного места в доме, притом устанавливается в простенке между комнатами, что еще больше способствует экономии места. Плита для варки и ниша для сушки вещей создает дополнительный комфорт при эксплуатации подобного рода источников тепла.

Выводы о недостатках можно сделать из всего вышесказанного. Изделие требует качественных строительных материалов и скрупулезного подхода при выполнении работ и пуске в эксплуатацию, исправить потом ошибки будет очень затруднительно.

Заключение

Все шведские печи разработаны на основании серьезных расчетов и являются продуктом, близким к совершенству. Если вы примете решение об устройстве такого источника тепла в своем небольшом доме, то жалеть об этом не придется.

Печь Шведка - особенности печи, советы и порядовки для кладки печи Шведка своими руками, фото и видео.

Отопительно-варочная печь под названием Шведка представляет собой удобный, надёжный и безопасный теплогенератор. Функционально Шведка может заменить все самые известные типы печей. Единственно, в чём Шведки уступают Русским печам, это в отсутствии возможности выпекать хлеб. Также одной из основных особенностей шведской печи является место её установки – между комнатами. В первой комнате этот теплогенератор является частью стены и служит для обогрева, а в другом помещении – помогает приготовить пищу.

Общие сведения о печах типа «Шведка»

Теплогенераторы данного типа относятся к отопительно-варочным или, иначе, комбинированным, печам. Основные особенности печи Шведки:

  • Ей присуща смешанная кладка. До уровня расположения варочной плиты кирпич выкладывают плашмя. На участке от плиты и до перекрытия дымооборотов – на ребро, а от перекрытия до края трубы – опять плашмя.
  • Качественные теплогенераторы данного типа должны обладать двумя режимами – «летним» и «зимним». «Летнему» режиму характерен прямой выход дымовых газов через трубу. При «зимнем» – продукты сгорания проходят по многочисленным каналам, и только после этого выводятся наружу через дымовую трубу. Некоторые модели могут иметь и третий – промежуточный режим, называемый «осенним».
  • Внутренние ходы печи Шведки расположены горизонтально, что обеспечивает более сильный нагрев низа, по сравнению с верхом. Печам с нижним прогревом характерны повышенная теплоотдача и экономный расход топлива. Однако такая конструктивная особенность является и минусом, поскольку приводит к тому, что печь при растопке дымит.

Внимание! Эта проблема была решена в усовершенствованной конструкции печи Резника, в которой все три режима переключаются последовательно, избавляя помещение от задымления.

  • Отопительно-варочная кирпичная печь может быть оснащена не только основным проёмом с варочной поверхностью, но и дополнительными нишами. Эти ниши используют для сушки овощей, фруктов, грибов.
  • Эта печь может быть конструктивно соединена с камином. Дымовые газы Шведки и камина отводятся в общий дымоход.

Материалы для сооружения шведской печи

При желании печь Шведку можно изготовить своими руками. Основными факторами, определяющими качество теплогенератора, являются характеристики применяемых материалов и точность соблюдения технологии.

Материалы для сооружения печи:

  • Кирпич – красный и огнеупорный.

Определение! 80%  огнеупорного кирпича составляет шамот. Этот материал выдерживает нагрев до температур, превышающих 800˚С. Обычный кирпич при таких термических нагрузках подвергается излому и крошится.

  • Для кладки фундамента понадобится цементный раствор, а всего массива теплогенератора – глиняный.
  • Металлическая печная фурнитура – дверцы, задвижки, заслонки. Чаще всего, их изготавливают способом чугунного литья. На теплогенераторы «премиум»-класса устанавливают художественное литьё, представляющее собой произведение искусства.
  • Металлопрокат – угловая, листовая, полосовая сталь – применяется для устройства перекрытий. При сооружении фундамента понадобится арматурная сетка.
  • Ассортимент отделочных материалов определяется желанием заказчика или самого изготовителя печи.

Порядовка кладки печи Шведки

Теплогенератор данного типа сооружают согласно чертежам и схемам, называемым порядовками.

  • Первые два ряда выкладывают сплошными из красного кирпича горизонтально с применением строительного уровня.
  • В третьем ряду закладывается зольная камера, основания вертикальных каналов, камера нижнего прогрева, устанавливается дверца. Поддувало выкладывается шамотным кирпичом, а все остальные элементы – обычным красным.
  • В четвёртом ряду продолжается формирование заложенных в третьем ряду элементов.
  • В пятом ряду кладку ведут слева направо. Дверца поддувала перекрывается, заканчивается формирование камеры зольника.

Внимание! Колосниковую решетку необходимо установить с учётом теплового расширения. Для этого между решёткой и кирпичной кладкой оставляют зазор величиной 12-16 мм. Зольная камера выкладывается шамотным кирпичом.

  • В шестом ряду выкладывают основание топочной камеры с установкой дверцы. Далее необходимо установить духовку. Между ней и топочной камерой сооружают стенку из шамотного кирпича. В этом ряду из канала П-образной формы формируют три вертикальных канала.
  • Седьмой ряд. Осуществляют формирование топки печи из шамотного кирпича.
  • В восьмом ряду продолжается формирование топочной камеры. Закрывается первый, расположенный вертикально, канал.
  • Девятый ряд располагается на верхнем уровне дверцы топки. Кирпичи, которые используются для кладки этого ряда, стёсывают вверху и внизу для обеспечения плавного выхода дыма из топочного пространства в дымоход.
  • В десятом ряду перекрывается дверца духовки. Кирпичи стёсываются также как и в предыдущем ряду. Горизонтальность этого ряда очень важна, поскольку на него укладывается варочная поверхность.

Совет! Под плиту делается вырез на 12-16 мм больше её размеров для обеспечения возможности её температурного расширения.

  • В 11-м ряду начинается формирование варочной камеры. Если на неё установить дверцу, то получится ещё одна духовка. 12-15-й ряды ведутся согласно порядовке.
  • В 16-м ряду для перекрытия варочной камеры требуется установить четыре отрезка угловой стали 45х45.
  • 17-й ряд. Перекрывается варочная камера. Для отведения пара оставляют отверстие.
  • В 18-м ряду устанавливают страховочный уголок размером 45х45 мм. Этот элемент служит для укрепления низа сушильной камеры.
  • В 19-м ряду начинается формирование сушильных камер и сооружение вытяжной вентиляции от варочной камеры.
  • 20-22-й ряды выкладывают по схеме.
  • 23-й ряд. Осуществляют кладку сушильных камер.
  • В 24-м ряду объединяют первый и второй каналы.
  • 25-й ряд. Третий канал и вытяжку от варочной камеры объединяют.
  • 26-й ряд. Сушильные камеры перекрывают угловой сталью, по которой выкладывается перекрытие. Сверху укладывают металлическую арматурную сетку.
  • 27-й ряд. Перекрывают верх печи. Третий вертикальный канал не перекрывают. Периметр кладки увеличивается на 30-40 мм.
  • В 28-м ряду формируют бортик. Периметр кладки продолжает увеличиваться.
  • В 29-м ряду кладка ведётся по прежним размерам.
  • С 30-го ряда начинается формирование трубы, которую выкладывают до проектной высоты строго вертикально по отвесу.

Другая порядовка кладки отопительно-варочной печи Шведка.

Еще один вариант схемы кладки Печи Шведка.

Печь Шведка, сложенная своими руками (видео) в соответствии с чертежами и с полным соблюдением технологии, надёжно прослужит в течение длительного периода.

Отопительно-варочная печь "Шведка"

В данной статье Вы найдете описание и проект отопительно-варочной печи типа «Шведка». Данная печь является, наверно, одной из самых распространенных по своей конструкции. По своим габаритам она довольно компактна, но при этом может производить обогрев помещения площадью до 30 м2. Размеры печи 1020х885х2030мм. Мощность печи не менее 3,2 кВт или 2750 ккал/час.

Конструкция печи такова, что ее удобно располагать в двух смежных помещениях. При этом топочная часть с плитой и духовым шкафом будет обращена в сторону кухни, а задняя часть, где проходят основные обогревательные каналы, в сторону жилого помещения. Такое разделение позволяет сделать всю конструкцию печи визуально еще более компактной.

В Интернете имеется великое множество описания печей такого типа, однако, при реальном создании данного проекта, заказчиком были выдвинуты следующие условия:

  • Размер обогреваемого помещения – дачный домик из силикатных блоков 4 на 7 метров.
  • Печь будет использовать в качестве основного топлива дрова. При этом не исключено применение и других видов топлива.
  • Футеровка топливной камеры и соседних объектов печи должна быть только внутренней. Связано это было с тем, что постройка будет производиться из качественного кирпича и какое-либо оштукатуривание печи в дальнейшем не предусматривается. Выведенный наружу огнеупорный кирпич, по мнению заказчика будет портить внешний вид печи.
  • Печь должна быть выполнена в толстостенном варианте. Установка кирпичей во внешнем  ряду на ребро не допускается.
  • Печь должна иметь в своем составе сушильную камеру.

То, что получилось в результате проектирования можно увидеть на фото в начале статьи и в 3D-порядовке печи.

Откройте 3D-порядовку печи

Чтобы более подробно ознакомиться с устройством печи, посмотрите приведенный тут видеоролик.





Из-за того, что, как указывалось в начале статьи, вариантов подобных печей в Интернете очень много и все они очень похожи друг на друга, как общим описанием, так и допущенными в них ошибками, истинный первоисточник я указать не могу. Однако при этом отмечу, что в основе конструкции все же лежит печь разработанная К.Я. Буслаевым.

Информация, необходимая для постройки данной печи находится в проекте, который можно открыть и скачать, нажав на одну из ссылок расположенных ниже.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект печи "Шведка".

Источник Формат файла Скачать
Я.Диск zip(pdf,doc)
Dropbox zip(pdf,doc)

Также в работе с проектом можно пользоваться электронной сборкой выполненной в программе SolidWorks. Однако, для этого придется скачать специальную программу SolidWorks eDrawings. Но это, как говорится, на любителя.

Скачать электронную сборку.

Источник Формат файлов Скачать
Я.Диск sldasm

DropBox sldasm

При наличии не работающих ссылок просьба сообщить об этом в комментариях.


Печь шведка с камином своими руками: порядовка и типовые конструкции

Печь «шведка» — это популярный вариант отопительного сооружения для дома. Благодаря многообразию своих конструкций, можно выбрать самую оптимальную для любого дома. Эта печка может быть массивной или компактной, иметь дополнительные функции или просто отапливать комнату. Печь шведка с камином — одна из самых полюбившихся моделей, так как она создаст определенное комфортное настроение в доме, обогреет его, предоставит возможность приготовить пищу, а также не оставит хозяев без подогретой воды.

Печь шведка с каминомПечь шведка с камином

Печь шведка с камином

Печь быстро разогревается, а значит, в доме будет сода нужный микроклимат гораздо быстрее, нежели от долго нагревающихся больших конструкций.

«Шведку» располагают между жилым помещением и кухней — таким образом, нагревается сразу две комнаты, а также идет процесс приготовления пищи. Дополнительно к этому, камин можно затопить отдельно в удобное время, например, когда организуется романтический вечер или просто хочется посидеть в тишине у огня.

История «шведки»

Появилась «шведка», как видно из ее названия, в Швеции в середине XVIII века, и разработана она была на базе печки «голландки», к ней добавили варочную панель для большей функциональности, ну а разработки с камином появились позже. По легендам, в России «шведка» появилась вместе с плененными под Полтавой шведами, и прижилась благодаря своей экономичности, компактности и функциональности.

Строение «шведки»

Вид "шведки" с обеих сторонВид "шведки" с обеих сторон

Вид «шведки» с обеих сторон

В данной конструкции печки, можно сказать, самым главным и любимым отделением для многих является камин, который повернут в сторону одной из жилых комнат — это может быть спальня или гостиный зал.

Варочная же плита, топка и духовка находится с противоположной к камину стороны. Таким образом, печь делит дом на две зоны — кухонную и жилую. Под топкой расположен зольник, а в разных частях конструкции размещены камеры для чистки. Печной корпус переходит в дымоход.

Пожалуй, недостатком данной конструкции можно назвать отсутствие водогрейного бака и камеры для сушки. Но, компактность печи позволяет разместить ее в доме, который имеет совсем небольшую площадь, и это можно назвать ее значимым преимуществом.

Необходимые материалы

Для долговечной постройки «шведки» нужно приобрести качественные строительные материалы, причем кирпич нужно покупать с небольшим запасом, чтобы в случае брака или порчи, в нем не было недостачи. Итак, для постройки печи, нужно иметь следующие материалы и металлические комплектующие:

  • Красный кирпич (без учета трубы) — 717 шт.
  • Белый, силикатный кирпич — 154 шт.
  • Колосниковая решетка 20 × 30 см — 1 шт.
  • Дверцы камер для чистки 14 × 14 см — 8 шт.
  • Топочная дверца 21 × 25 см — 1 шт.
  • Поддувальная дверца 14 × 14 см — 1 шт.
  • Шкаф-духовка 45 × 36 × 30 см — 1 шт.
  • Варочная панель 41 × 71 см — 1 шт.
  • Задвижки 13 × 25 см — 3 шт.
  • Стальные полосы 50 × 5 × 92 — 3 шт.; 50 × 5× 53 — 2 шт.; 50 × 5 × 48 — 2 шт.
  • Стальной уголок 50 × 50 × 5 × 102 — 2 шт.
  • Решетка для камина (ее можно изготовить самостоятельно из арматуры)
  • Металлический лист (стелется перед топкой печи и камина) 50 × 70 см — 2 шт.
  • Арматура для закладки фундамента.
  • Цемент, щебень, песок, глина.
  • Доски для сооружения опалубки.
  • Лист рубероида, для гидроизоляции фундамента в 2 — 3 слоя
  • Стальная обожженая проволока для закрепления дверец.
  • Куски асбеста или асбестовая веревка.

Этот вариант «шведки» имеет размеры 102 × 89 × 217 см, камин выдвинут плоскости общей конструкции на 13 см. Фундамент должен быть немного больше самого строения на 10 — 12 см по каждой стороне основания.

Строительство печи «шведки» с небольшим камином

Как и любое другое строение из кирпича, печь «шведка» начинается с устройства фундамента. Он является основой и должен быть выполнен крайне добросовестно.

Фундамент

Примерная схема фундамента печиПримерная схема фундамента печи

Примерная схема фундамента печи

Строение достаточно массивно, поэтому фундамент должен быть устроен надежно. Глубина котлована определяется в зависимости от состава почвы и ее промерзания, но лучше, чтобы она была достаточно глубокой, и составляла, примерно от 60 до 80 см.

  • Дно котлована утрамбовывается, и на него укладывается подушка из песка, высотой 10—12 см.
  • Следующим этапом идет засыпка щебня, его слой должен составлять не менее 15—17 см толщиной.
  • После этого устраивается монолитный фундамент. Перед его устройством, устанавливается опалубка из досок, на ту его часть, которая будет подниматься над грунтом.
  • На всю толщину монолитной основы устанавливается арматурная сетка (армирование), которая придаст фундаменту жесткость и надежность.
  • Далее в котлован заливается бетонный раствор. Это можно делать в несколько этапов, послойно, давая каждому из слоев схватиться. Причем нижние слои могут состоять из цемента и гравия, а верхние представляет собой песчано-цементную смесь 3:1.
  • Фундамент должен подниматься над полом на 5—7 см.
  • Когда фундамент будет готов, на него сверху настилают лист рубероид -он будет исполнять роль гидроизоляции.

Кладка «шведки»

Подробная схема с размерами и вертикальными разрезамиПодробная схема с размерами и вертикальными разрезами

Подробная схема с размерами и вертикальными разрезами

На подробных схемах-планах хорошо видно, где и как располагаются элементы печи-камина, а описание процесса поможет не совершать ошибок во время работы. Очень важным советом, который даст новичку опытный печник, является то, что сначала нужно произвести кладку всего строения без раствора. Это дело трудоемкое, но подобное мероприятие поможет разобраться во внутренней конструкции во всех подробностях. Другая хитрость всех мастеров, владеющим печным искусством — это кладка и подгонка каждого ряда из порядовки также без раствора. Когда она будет выполнена, кирпичи подобраны и, при необходимости, обтесаны в нужный размер, их сразу же укладывают набело. Процедура немного замедлит работу, но зато не придется переделывать все сооружение полностью из-за одного неправильно уложенного ряда.

Внимательно следуя разработанной схеме, можно без затруднений собственноручно поставить для своего дома это удивительно полезное сооружение.

Начало кладки. Ряды 1 - 6Начало кладки. Ряды 1 - 6

Начало кладки. Ряды 1 — 6

  • Первый ряд монтируется на рубероид. Чтобы он был уложен ровно, так как от этого фактора будет зависеть вся стройность конструкции, сначала лучше всего сделать на листе гидроизолятора разметку — для этого используется мел, уголок и длинная линейка. Имея точное очертание укладки кирпича, и строго следуя ей, будет легко выполнить работу. Первый ряд полностью выкладывается кирпичом, по указанной на схеме конфигурации и размерам.
  • Второй ряд также идет по схеме, но здесь уже устанавливаются металлические детали, на которые позже будет приварена каминная решетка, или же монтируется и закрепляется уже готовая декоративная решетка.
  • Третий ряд выкладывается по схеме, и на нем устанавливаются дверцы поддувальной и очистной камер. И обкладывают кусками асбеста или обматывают асбестовой веревкой. Для закрепления металлических элементов в нужном месте, в ушки дверец продеваются подготовленные куски проволоки, и она фиксируется раствором и временно подставленными кирпичами со всех сторон.
Монтаж поддувальных дверецМонтаж поддувальных дверец

Монтаж поддувальных дверец

  • Четвертый ряд выкладывается по схеме, и примечателен он только тем, что кирпичи, идущие с двух сторон дверец, должны быть установлены идеально ровно, несмотря на возникающие помехи от металлических элементов.
  • На пятом ряду, который лучше всего выкладывать из огнестойкого силикатного кирпича, как и всю камеру топки, на раствор укладывается кронштейн колосника и устанавливается коробка духовки. Она также обматывается в некоторых местах асбестовой веревкой. Это хорошо видно на представленном фото.
Металлические детали обязательно обвязывают асбестомМеталлические детали обязательно обвязывают асбестом

Металлические детали обязательно обвязывают асбестом

  • На шестом ряду устанавливается дверца топки — по тому же принципу, что и дверцы поддувала и очистных камер. Ее обязательно обматывают асбестом и закрепляют проволокой.
Продолжение кладки - ряды 7 - 12Продолжение кладки - ряды 7 - 12

Продолжение кладки — ряды 7 — 12

  • На седьмом ряду следует работать по схеме, но над топкой камина укладывается металлическая полоса, на которую, в следующем ряду, будет производиться кладка кирпича. Причем, она может лежать ровно или быть выгнутой по типу полуарки.
  • Восьмой и девятый ряды укладываются по схеме без отступлений.
  • Десятый ряд укрепляется подготовленным металлическим уголком в той части, где затем монтируется варочная плита. Под ее края также укладывают куски асбеста. На этом же ряду ставят еще одну дверцу очистной камеры.
  • Одиннадцатый и двенадцатый ряды кладутся по схеме без дополнительных элементов.
Сложные внутренние каналы - с 13 по 24 рядыСложные внутренние каналы - с 13 по 24 ряды

Сложные внутренние каналы — с 13 по 24 ряды

  • С тринадцатого по пятнадцатый ряд кладка идет по плану.
  • На шестнадцатом ряду над варочной камерой устанавливаются металлические полосы — они станут основой для следующего сплошного ряда кирпича.
  • Семнадцатый и восемнадцатый ряд укладывают, следуя схеме.
  • На девятнадцатом ряду ставят две дверки очистных камер, закрепляя их так же, как предыдущие.
  • Двадцатый и двадцать первый не имеют дополнений и кладутся, согласно схеме.
  • На двадцать втором ряду устанавливаются еще две дверцы очистных камер.
  • Двадцать третий ряд идет по плану.
Так монтируются задвижкиТак монтируются задвижки

Так монтируются задвижки

  • На двадцать четвертом ряду на раствор ставится металлическая задвижка.
Ряды с 25 по 33 - система задвижек и переход на дымоходную трубуРяды с 25 по 33 - система задвижек и переход на дымоходную трубу

Ряды с 25 по 33 — система задвижек и переход на дымоходную трубу

  • На двадцать пятом идет установка еще одной задвижки, по соседству с первой.
  • Последняя дверца очистной камеры устраивается на двадцать седьмом ряду.
  • С двадцать восьмого по тридцатый ряд кладку производят, согласно схеме.
  • На тридцать первом ряду устанавливают последнюю, третью задвижку на дымоходное отверстие.
  • Тридцать второй и тридцать третий ряд — это выход на кладку трубы. Труба выкладывается по тому же принципу, как последний ряд на схеме. Она устраивается до потолка.
  • В чердачном перекрытии дымоход нужно изолировать, насыпав вокруг него керамзит, в целях пожарной безопасности.
  • Далее, оголовок трубы выводится на крышу, поднимается над кровлей не менее, чем на полметра.
  • Проход трубы через кровлю герметизируется во избежание попадания в щели влаги и пыли.
  • Сверху на трубу надевается специальный металлический зонтик.
  • Перед топками укладываются металлические листы, или же это место можно украсить огнестойкой керамической плиткой.

Стоит отметить еще один момент. Если печь будет после постройки оштукатуриваться или отделываться керамической плиткой, то швы кладки необязательно оформлять эстетично. Но, если планируется оставить декоративным оформлением именно кирпичную кладку, расшивку швов нужно делать сразу по свежему, не схватившемуся еще раствору.

Для полной ясности: печь шведка с камином на видео

Нужно сказать, что возведение печи сравнимо с искусством, поэтому если нет опыта в этой тонкой работе, то лучше пригласить в помощь мастера, который в совершенстве знает свое дело.

Также добавим, что делать печь шведку без камина не имеет никакого смысла, так как по занимаемому месту эти два вида никак не отличаются, так зачем воровать у самого себя такую полезную дополнительную опцию?

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
