Перекрытие подвала: профлист, дерево, монолит + видео – Толщина монолитной плиты перекрытия подвала в гараже. Как перекрыть погреб. Армирование арочного перекрытия.

видео-инструкция как залить, цена, фото

Одним из необходимых условий по созданию качественного строения является важность создания прочного перекрытия подвала, которое станет полом для дома. Естественно, такие работы требуют особого подхода, внимательности и использования качественных материалов.

Однако, как показывает практика, подвальное перекрытие реально сделать своими руками. Подробная инструкция по выполнению работ, приведена в данной статье и проиллюстрирована.

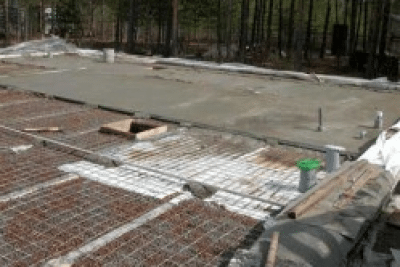

Практически готовое перекрытие

Практически готовое перекрытие

Само перекрытие, цена которого напрямую зависит от того, какие именно материалы используются, может быть трех видов:

  • монолитным;
  • сборно-монолитным или сборным;
  • деревянным.

Как сделать монолитное перекрытие

Итак, для начала давайте рассмотрим, как залить перекрытие подвала.

Для выполнения данной работы вам в первую очередь следует сделать:

  • опалубку;
  • армирование;
  • закрепить конструкцию посредством стоек.

Для опалубки подойдет влагостойкая фанера, которая укладывается на прочные доски.

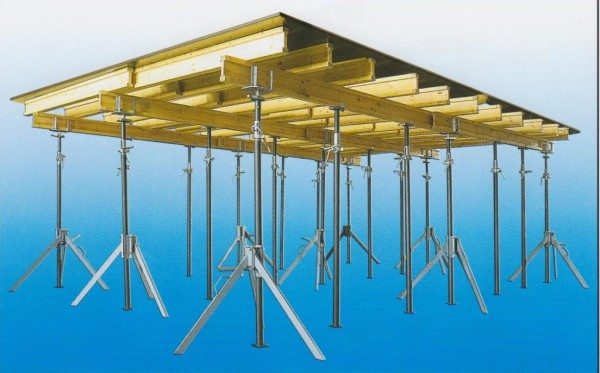

Фото опалубки

Фото опалубки

Совет. При сооружении опалубки учитывайте, что она должна позволить создаваемой плите заходит на подвальную стену не менее чем на десять сантиметров.
Это гарантирует прочность и устойчивость перекрытия.

Рекомендуется использовать стальные стойки под балки, установленные на расстоянии около одного метра друг от друга. Все стыки между досками герметизируются.

Как делается армирование

Следующий не менее важный шаг – выполнить армирование, для чего используется арматура с диаметров в десять-двенадцать сантиметров. Арматура укладывается на расстоянии около пятнадцати сантиметров друг от друга.

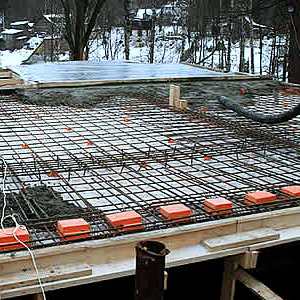

Создание армирования

Создание армирования

Совет. Рекомендуется укладывать арматуру в два слоя. Один слой не даст необходимой прочности и надежности будущей плите.

При двойном армировании диаметр стержней не должен превышать двенадцати сантиметров.

Заливка бетоном

Теперь можно приступать к заливке плиты, которая и станет и перекрытием, и потолком подвала, и полом дома.

Совет. Выполнить заливку рекомендуется с вибрированием, что обеспечит действительно высокий уровень качества всей работы.

Высота такой плиты должна получиться примерно около двадцати сантиметров. Продолжение прочих строительных работ после заливки перекрытия можно начинать только спустя четыре недели – этого срока достаточно, чтобы бетон застыл и стал прочным.

Если у вас нет столько времени, то возведение стен строения можно начинать и спустя неделю после заливки, но опалубку не убирайте еще месяц.

Как сделать сборное или сборно-монолитное перекрытие

При обустройстве сборного перекрытия вам понадобится кран. Данный тип обладает главной положительной характеристикой – он довольно быстрый. Зато не обошлось и без недостатков – плиты обладают чаще всего стандартными размерами. В частности, наибольшая длина плиты не превышает девяти метров.

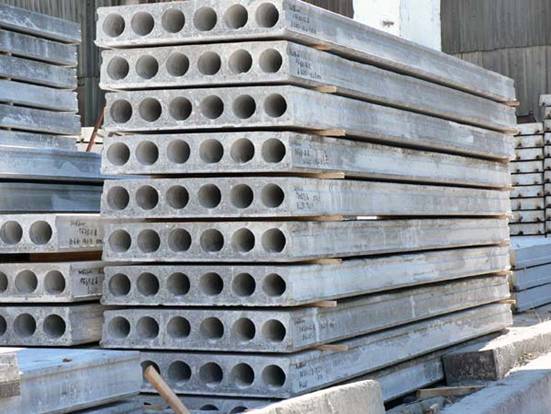

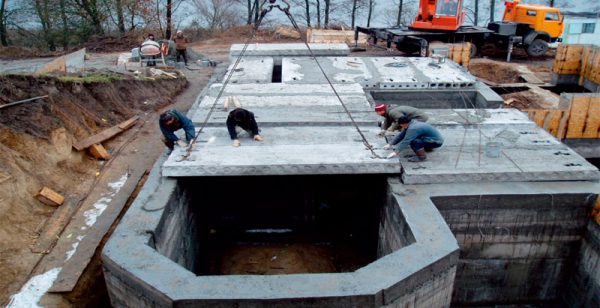

Как выглядят плиты

Как выглядят плиты

То есть, длина помещения должна также не превышать этих размеров или же придется делать дополнительные несущие стены.

Особенности укладки

Сами так называемые сборно-монолитные плиты являются блоками, а потому их необходимо укладывать с использование особо прочных стальных балок:

  • сверху заливается небольшой слой бетон, что обеспечит целостность конструкции;
  • расстояние между балками должно составлять шестьдесят сантиметров.

Теперь касаемо самих блоков – рекомендуется использовать изделия следующего типа:

  • керамзитобетон;
  • полистриролбетон.

Перед заливкой тонкого слоя бетона следует выполнить:

  • армирование;
  • для этого используйте арматуру диаметром около пяти миллиметров.

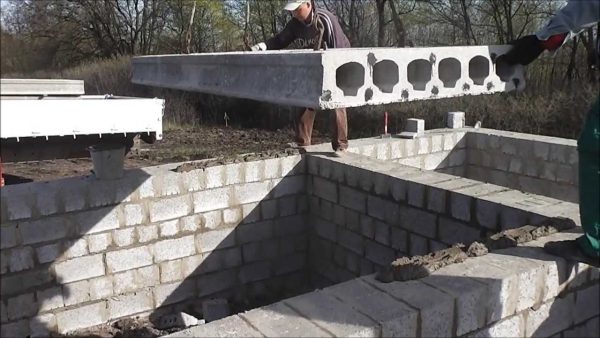

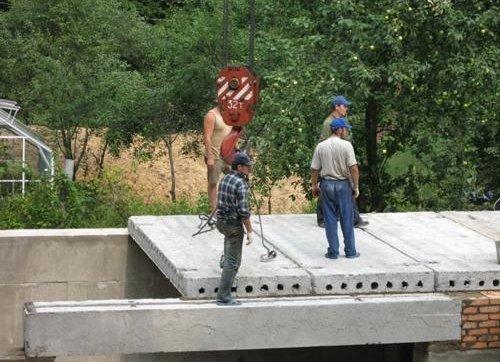

Укладка плит

Укладка плит

Главным преимуществом данного метода являет то, что:

  • вам не нужно выполнять дополнительную теплоизоляцию;
  • оно полностью экологически чистое;
  • устойчиво к огню;
  • пол не будет издавать скрипов, поскольку в нем нет ни единого деревянного элемента.

Как сделать деревянное перекрытие

Деревянное перекрытие оптимальным вариантам в том случае, если вы соорудили полностью деревянный дом или коттедж. Ведь такие дома будут более органичными, если все части строения сделаны из дерева. Кстати, деревянное перекрытие не подходит для каменных, кирпичных строений, поскольку оно просто не способно выдерживать высокое давление строительного материала.

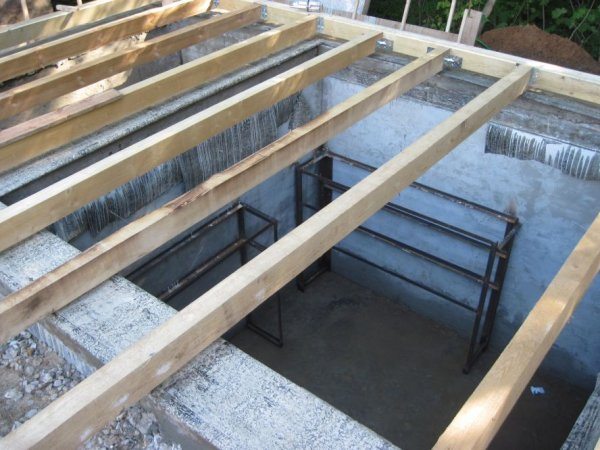

Закрепление балок

Закрепление балок

После укладки балок вам необходимо будет уложить материалы в следующей последовательности:

  • накат;
  • утеплитель;
  • напольное покрытие.

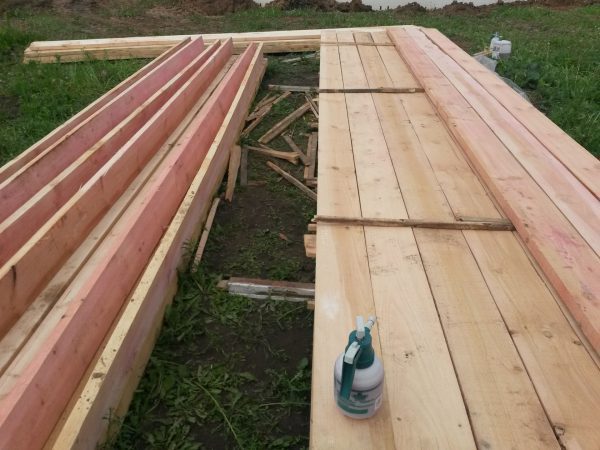

Совет. Перед укладкой балок обязательно обработайте их антисептиком – так вы защитите их от гниения, образования плесени и появления жучков.
Выбрать такой антисептик можно в специализированных строительных магазинах.

Перед укладкой балки на стены подвала оба конца обязательно рекомендуется завернуть в кусочки рубероида – это существенно продлит срок службы балок, предотвратит их гниение.

Совет. Если вы собираетесь сначала соорудить цоколь, а уже потом делать перекрытие, то обязательно предусмотрите в цоколе дома отверстия под балки.
В такие проемы первоначально укладывается утеплитель, а уже только затем сами балки.

Обратите внимание на особенность укладки балок:

  • концы балок не должны вплотную доходить к завершению стены;
  • к боковой части балок после укладки крепятся тонкие бруски;
  • на эти бруски в последствие будет закреплен накат;
  • доски наката закрепляются посредством саморезов.

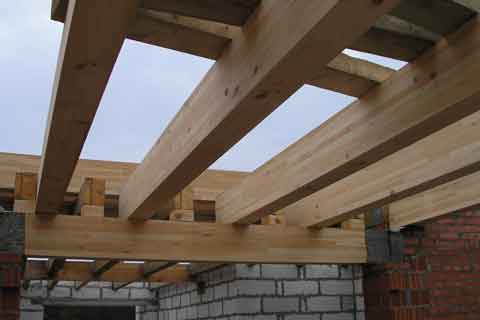

Прочные и массивные балки

Прочные и массивные балки

Сама схема деревянного перекрытия подвала имеет следующий вид:

  1. Цельные деревянные балки необходимого диаметра.
  2. Особый черепной брусок.
  3. Деревянный накат.
  4. Качественная пароизоляция.
  5. Надежный утеплитель.
  6. Отделка напольного покрытия.
  7. Отделка потолка – выполняется со стороны подвала.

Если говорить об основных положительных характеристиках деревянного перекрытия подвального помещения, то следует отметить следующее:

  • высокий уровень теплоизоляции;
  • высокий уровень звукоизоляции.

Также нет нужды выполнять какие-либо дополнительные строительные работы по обработки перекрытия перед укладкой напольного покрытия – оно может укладываться непосредственно на сами деревянные конструкционные элементы.

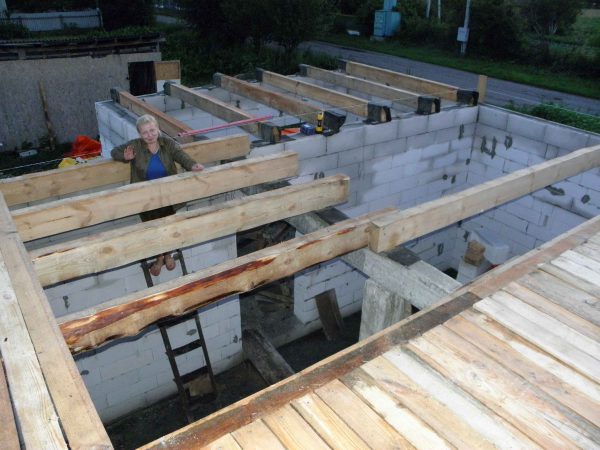

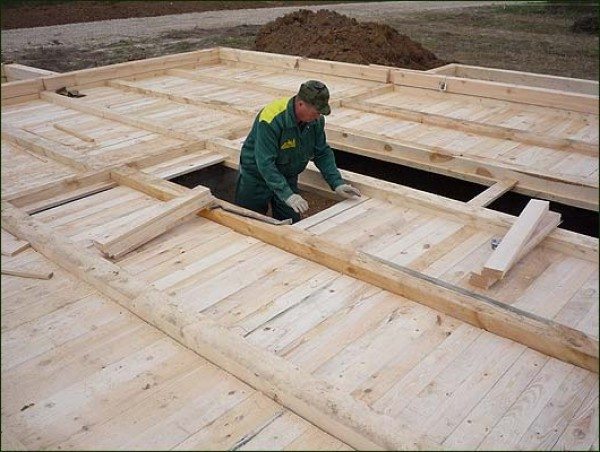

Укладка наката

Укладка наката

Да и не нужна какая-либо особая техника, без которой не обойтись при создании монолитного или сборно-монолитного покрытия, как, например:

  • бетономешалка;
  • кран и т.д.

В данном случае вам понадобятся только следующие инструменты:

  • уровень;
  • рулетка;
  • ножовка;
  • распорка;
  • электрическая дрель;
  • распорки и т.п.

В завершение

Обратите внимание, что создание перекрытия подвального помещения в отличие от других работ, можно выполнить только раз. Это крышу можно перекрыть столько, сколько пожелаете. Или часть стены разобрать и выложить по новой.

С перекрытием так не получится. Потому отнеситесь к этой работе с максимальным вниманием и ответственностью.

В частности, это касается выбора качественного строительного материала, который должен отвечать следующим характеристикам:

  • прочностью;
  • надежностью;
  • долговечностью.

Именно такой подход позволит создать вам действительно качественное перекрытие, способное прослужить много лет, независимо от того, какие именно функции возложены на подвальное помещение.

Однако если вы будете руководствоваться приведенными выше рекомендациями, то у вас не возникнет никаких проблем с тем, как выполнить подвальное перекрытие своими руками.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Отличная статья 0

Перекрытие подвала своими руками - виды конструкций

Строительство подвала или цокольного этажа предполагает обязательное устройство перекрытия. Тип перекрытия напрямую зависит от того, какие материалы используются при его возведении. Его можно сделать монолитным, сборным, сборно-монолитным или деревянным. Из этой статьи вы узнаете, как правильно выбрать и установить перекрытие подвала своими руками.

Заливка бетонного раствораЗаливка бетонного раствора

Монолитная плита

Монолитная железобетонная плита представляет собой единую конструкцию, которую заливают непосредственно на стройплощадке. Этот способ создания перекрытия позволяет добиться его максимальной прочности. Монолитные плиты можно использовать при строительстве любого подвала, независимо от его размеров.

Схема монолитного перекрытияСхема монолитного перекрытия

Схема устройства монолитного бетонного перекрытия.

Как проходит поэтапная заливка плиты:

  • Для надежной поддержки опалубки в первую очередь устанавливаются стойки. Расстояние между ними должно составлять не более 1,5 м. К концам стоек прикрепляются унивилки, а в их отверстия ставятся балки. А сверху балок уже укладывается настил. Чаще всего используется водонепроницаемая фанера и щиты из металла. Заключительным этапом является выравнивание всей конструкции путём регулировки высоты стоек.
  • Саму опалубку можно сделать своими руками из фанеры, но нужно проверить, не впитывает ли она влагу. В противном случае вам придётся покрывать её специальными влагоотталкивающими растворами или пленкой. Готовая опалубка должна заходить на стены подвального помещения на 10-15 см.
  • Армирование плиты. Для того чтобы сделать готовую плиту более прочной, внутрь опалубки укладывают специальный каркас из арматуры. Её диаметр должен составлять 8-16 мм, а размер ячеек должен равняться 150 на 150 мм. При выборе диаметра прутов ориентируйтесь на толщину арматуры в фундаменте здания. Вполне можно обойтись одним слоем каркаса, но лучше предпочесть более надёжное двойное армирование. Один слой не сможет обеспечить плите необходимую прочность. Создавая каркас своими руками, помните о том, что он должен выступать на 5 см от края бетона.
  • Заливка плиты бетоном. Бетонную смесь следует заливать слоями. Расчёты толщины каждого слоя и временного промежутка между заливками проводятся с учётом влажности и температуры окружающей среды, так как эти факторы влияют на застывание бетона. Каждый слой уплотняют с помощью глубинного вибратора. Конечно, это займёт больше времени, но значительно повысит качество работы. В некоторых случаях на затвердевшей поверхности дополнительно делаются рабочие швы. После того как плита будет залита, должно пройти около месяца – только тогда можно начинать другие строительные работы. Если времени не хватает, можно приступить к возведению стен спустя 1 неделю, но при этом не следует демонтировать опалубку. Убрать фанеру и стойки можно только через месяц.

Если вы планируете сделать монолитное перекрытие и на вышерасположенных этажах, нельзя разбирать опалубку цоколя. Даже частичный демонтаж опалубки может негативно сказаться на прочности и устойчивости конструкции.

Сборные и сборно-монолитные плиты

Изготовленные в заводских условиях плиты являются одним из самых популярных решений при строительстве жилого дома. Они очень удобны – домовладелец, имеющий минимальный опыт в строительстве, сможет провести большую часть работ своими руками. Однако, необходимо учитывать, что часто для монтажа плит требуется кран.

Минусом готовых элементов для перекрытий являются их стандартные размеры, которые подходят далеко не всем подвалам. Максимальная длина плиты составляет всего 9 м. Поэтому если в вашем подвале есть расстояния, превышающие это значение, вам придётся выбрать другой тип перекрытия. Если по каким-то причинам вам доступны только сборные плиты, можно выйти из положения с помощью установки дополнительных несущих стен.

Также у заводских плит есть и важные преимущества. Во-первых, перекрытие, выполненное из таких плит, не нужно дополнительно утеплять – в него уже встроена система теплоизоляции. Во-вторых, они отличаются высокой степенью огнеупорности.

Сборные плиты

Достаточно часто выбор делается в пользу сборных плит. Они представляют собой уже готовые железобетонные изделия заводского производства. Существуют разные виды плит: сплошные (также известные как полнотелые), пустотные и ребристые. Сплошные и пустотные плиты чаще применяются для установки перекрытий между этажами, а ребристые имеют производственное и хозяйственное назначение. Серьёзным минусом сборных плит является тот факт, что их монтаж нельзя осуществить своими руками без автокрана. Это значительно увеличивает бюджет строительства.

Сборное перекрытиеСборное перекрытие

Схема укладки заводских железобетонных плит.

Кроме того, у данного типа перекрытия есть и другие недостатки, накладывающие определённые ограничения на проведение работ. Производители изготавливают только стандартные размеры плит, а их длина часто оказывается слишком маленькой или большой для цокольного этажа.

Плиты устанавливаются на слой раствора толщиной до 20 мм. В конце, швы также заполняются цементом. Важно отметить, что не стоит затягивать обработку швов. Это связано с тем, что они достаточно быстро забиваются мусором, который трудно вычистить.

Сборное перекрытиеСборное перекрытие

Для монтажа подобной конструкции требуется автокран.

Сборно-монолитные плиты

Не менее часто применяются сборно-монолитные плиты перекрытия. Установка таких перекрытий предполагает укладку блоков между балок и их последующую заливку бетоном. Это позволяет сделать конструкцию единой.

Сборно-монолитная конструкцияСборно-монолитная конструкция

Схема сборно-монолитного перекрытия.

Сборно-монолитные перекрытия конструктивно состоят из 4 элементов:

  1. Балка из железобетона, которая является несущей основой.
  2. Газосиликатный, керамический, бетонный или полистиролбетонный блок-вкладыш, играющий роль каркаса.
  3. Арматурная сетка.
  4. Слой монолитного бетона.

Главное удобство сборно-монолитной плиты состоит в том, что для её установки не требуется автокран. Рабочие могут монтировать её своими руками. Процесс установки не займёт много времени.

Процесс монтажа перекрытияПроцесс монтажа перекрытия

Монтаж сборно-монолитной конструкции.

Как проводится монтаж?

  • Строительство должно начаться с установки балок из железобетона. Рекомендуется сделать шаг укладки примерно 60 см.
  • Затем между балками укладываются блоки. Можно использовать блоки, выполненные из керамзитобетона или полистиролбетона.
  • Далее, нужно сделать армирование будущей плиты.
  • В заключение конструкцию покрывают тонким слоем бетона.

Деревянное перекрытие

Деревянное перекрытие цокольного этажа и подвала используется не только в зданиях, построенных из дерева, но и в других конструкциях. Оно изготавливается из балок, между которыми устанавливается черновой пол. Он служит в качестве основания для тепло- и гидроизоляции. Поверх стелется чистовой пол. Стоимость материалов для его монтажа невысока, и многие работы вы сможете сделать своими руками.

Перед тем как укладывать края балок на стены подвала, на них наносят битум или оборачивают рубероидом. Эта работа не требует специальных знаний, вы вполне справитесь своими руками.

Деревянные балкиДеревянные балки

Конструкция на деревянных балках.

Если же в плане строительства сначала стоит обустройство цоколя и только затем монтаж перекрытия, можно заранее сделать специальные проёмы для установки опорных балок перекрытия. Учитывайте, что размер проемов должен составлять не менее 15 см. Это необходимо для того, чтобы концы балок могли легко опереться на стену. В зданиях из брёвен или каркасных домах концы балок врезаются верхний венец.

Когда балки установлены, к их низу прикрепляются черепные бруски. На них укладывается подшивка из досок, на которую в дальнейшем стелют слой гидро- и теплоизоляции. После создания зазора для вентиляции на балки кладут доски пола.

Прочное перекрытие подвала – это основа расположенных выше этажей строения. Хотя поначалу установка перекрытия подвала кажется очень сложной, при наличии некоторого строительного опыта вы можете справиться с ней своими руками.

Вне зависимости от того, какую функцию будет выполнять ваш подвал, приобретайте только качественные строительные материалы.

Перекрытие погреба или подвала

Размер помещения погреба в первую очередь зависит от того, какой объем вещей вы планируете в нем хранить, а по форме он может быть круглым, квадратным и многогранным. В конструкцию погреба входит: нижняя часть, которая уходит в землю, и наземная часть (погребица), которая предназначена для защиты помещения от высокой летней температуры и зимних морозов.

Схема перекрытия над вентилируемым подъемом

Схема перекрытия над вентилируемым подъемом.

Речь пойдет о том, как лучше сделать перекрытие погреба, какие существуют нюансы и на что необходимо обратить особое внимание в тех или иных вариантах строительства подвала.

Внешнее обустройство подвального помещения

Для сооружения погребицы может быть использован различный строительный материал, такой как дерево, бетон, природный камень, кирпич или же доски с дальнейшей их засыпкой. Погребица может быть использована как обычная кладовка. Над помещением погреба делается перекрытие в виде настила из досок на заранее смонтированные балки, а сверху он покрывается теплоизоляционным материалом.

Необходимо очень ответственно отнестись к сооружению свода погребного помещения:

Схема конструкции погреба с вытяжной трубой

Схема конструкции погреба с вытяжной трубой.

  • земляной погреб должен иметь двускатную кровлю, которая опускается до уровня земли. Для ее строительства можно использовать камыш, ветки или солому, которая смешивается с глиной. Сама обрешетка крыши делается из досок, под низ которых подкладывается рубероид или толь. Зачастую для того чтобы исключить промерзание, перекрытие утепляется торфом;
  • крыша погреба, в конструкции которого предусмотрена погребица, делается скатной, а для обеспечения сухости стен свесы должны быть выступающими;
  • выполнение правильного расчета и кладки сводчатой крыши каменного погреба обеспечит прочность и надежность всей постройки. Делается она по опалубке из дерева с кружалами, которые необходимо вести одновременно с обеих сторон. При наличии сухих мест своды можно строить из необожженного красного кирпича;
  • крыша наземного погреба с обвалкой делается из глины, которая смешивается с соломой. После этого на нее накладывается полиэтилен или рубероид.

Вернуться к оглавлению

Варианты перекрытия подвального помещения

Схема гидроизоляции со стороны погреба

Схема гидроизоляции со стороны погреба: 1- перекрытие погреба ; 2- деревянный сруб; 3- кирпичная стенка погреба ; 4- обмазка битумной мастикой ; 5- засыпка пазух; 6- бетонное основание ; 7- подготовка из утрамбованного щебня ; 8- оклеечная противонапорная гидроизоляция ; 9- защитная стенка ; 10 -цементная штукатурка.

После того как котлован будет залит по уровню земли, следует очередной этап строительства – перекрытие погреба. Как правило, для этой цели по всему периметру котлована из керамического красного кирпича сооружается своеобразный карниз. При этом следует учесть, что кладка каждого ряда кирпичей должна выступать наружу примерно на 3 см больше в сравнении с предыдущим рядом. Затем карниз накрывается рубероидом, поверх которого должен быть уложен любой из сыпучих утеплителей. После этого нужно сделать цементную стяжку, толщина которой как минимум 2 см, и оклеить рубероидом.

Для строительства свода может быть использован различный материал, все зависит от типа сооружения и наличия для этого средств, но в любом случае конструкция должна быть прочной, так как на нее будет воздействовать большая нагрузка. Кроме всего, пристальное внимание следует уделить и выполнению работ по гидроизоляции перекрытия подвального помещения.

Сделать перекрытие подвала можно и из дерева. Для этого изначально изготавливаются балки, а после этого они накрываются брусьями или досками. Следует учесть, что при использовании древесины для сооружения перекрытия подвального помещения, она обязательно должна обрабатываться антисептиком.

После монтажа перекрытия из досок накладывается материал теплоизоляции. Как вариант можно использовать обычную глину, которая впоследствии засыпается сухой землей. Слой теплоизоляции должен быть толщиной как минимум 0,5 м.

В использовании дерева для строительства подвального перекрытия есть один, но очень значительный недостаток – древесина поддается гниению.

Схема перекрытия погреба

Схема перекрытия погреба – из горбыля, утепленного глиняной смазкой и землей.

Поэтому деревянные перекрытия довольно-таки часто приходится ремонтировать.

По мнению специалистов, самым лучшим материалом для перекрытия подвального помещения является железобетонная плита или бетонная смесь. Конечно же, благодаря наличию арматуры в железобетонной плите она намного прочнее бетона. При таком исполнении перекрытия особое внимание нужно обратить на герметизацию швов. Для этой цели нужно использовать цементный раствор. Зачастую изготовлять бетон, да и раствор, приходится в домашних условиях, при этом лучше всего отдать предпочтение цементу с маркой М 200 или М 300.

Вернуться к оглавлению

Особенности использования бетонных плит

Схема утепления пола погреба

Схема утепления пола погреба.

После того как железобетонные плиты уложены, а стыковочные швы заделаны цементным раствором, их поверхность покрывается 2 слоями разогретого битума, а на них сверху укладывается листовой рубероид. Для утепления плиты, как правило, используют шлаковату.

Зачастую над погребом с таким перекрытием сооружается погребица, это позволит создать дополнительную его защиту. Укрытие самой погребицы рекомендуется делать из материалов, которые плохо пропускают тепло. Специалисты также утверждают, что дверь необходимо сооружать с северной стороны, чтобы в жаркий летний день она меньше нагревалась солнечными лучами.

В подвальном перекрытии зачастую делают люк, который предназначается для поступления свежего воздуха. Рекомендуется в подвале соорудить систему вентиляции. Для этого необходимо всего лишь две трубы, которые выводятся на улицу через люк или непосредственно через перекрытие.

Погреб можно соорудить или под строением, или на открытом участке местности. В первом варианте перекрытие всегда строится плоским, а во втором его можно сделать и двускатным.

Схема теплоизоляции стен подвала снаружи

Схема теплоизоляции стен подвала снаружи.

Правильное перекрытие, созданное под зданием, обязательно должно опираться на грунт или на балки. В обоих вариантах лучше всего применять крупнопанельные плиты из железобетона. Не следует забывать о том, что перед их монтажом необходимо предварительно подстелить под плиты доски, которые будут необходимы для подшивки потолочной поверхности. Образовавшиеся потолочные пустоты перед подшивкой нужно заполнить теплоизолирующим материалом. Плиты должны быть сварены на их гребне и опираться на балку, а нижняя часть – на грунт. Такое положение плит позволит уменьшить нагрузку на стены.

Как сделать перекрытие подвала при отсутствии крупнопанельных железобетонных плит? По мнению специалистов, можно использовать шифер, под который предварительно смонтировать прочную основу. При этом швы перекрытия заделываются цементным раствором, после чего шиферное перекрытие засыпается грунтом, который плотно утрамбовывается.

Вернуться к оглавлению

Перекрытие подвала при строительстве гаража

Схема подвала многоквартирного дома

Схема подвала многоквартирного дома.

Многие владельцы автомобильной техники имеют гараж, в котором есть подвальное помещение из бетонных блоков. Такой гараж позволит хранить в нем не только оборудование и запасные части, но и продукты. Для того чтобы чувствовать себя в полной безопасности, находясь в гараже, нужно при возведении погреба придерживаться некоторых основополагающих условий.

При строительстве подвального помещения основное внимание необходимо уделить конструкции самого перекрытия, так как ее разнообразие зависит от размера гаража, размера подвала, и, конечно же, от количества техники, которая будет оставляться в гараже. Специалисты рекомендуют предусматривать подвальное помещение в плане выполнения строительных работ еще до их начала. Тогда при организации последовательности выполнения работ можно будет оптимальным образом учесть все возлагаемые к конструкции требования.

Одним из немаловажных параметров перекрытия является его прочность. Не следует забывать, что она в первую очередь зависит от прочности опоры этого перекрытия. В комплексном строительстве гаражного помещения с подвалом лучше всего в качестве перекрытия использовать стандартные плиты из бетона. Таким образом, стены подвала будут в роли несущего фундамента для всего здания гаража и одновременно элементом опоры.

Вернуться к оглавлению

Влияние грунта на строительство подвала

Схема стены из шлакоблока и перегородки по средине погреба

Схема стены из шлакоблока и перегородки по средине погреба.

Во время эксплуатации на стены подвального помещения будут воздействовать горизонтальные силы со всех сторон окружающего грунта. Эти силы пытаются их деформировать. Исходя из этого толщина возводимых стен должна увеличиваться пропорционально глубине котлована. Стены погреба лучше всего возвести из бетонных блоков. Если для их приобретения недостаточно средств, вместо этого можно построить бетонные стены, используя скользящую опалубку.

Дно погреба застилается слоем щебня толщиной приблизительно 10 см и слоем песка толщиной не менее 5 см. После этого строится ленточный фундамент. Следует учесть, что на этот фундамент будут воздействовать стены погреба, его перекрытие и вся конструкция гаражного помещения.

Для того чтобы все сделать как следует, специалисты рекомендуют провести на месте застройки изыскательские работы. Это даст возможность узнать, не расположены ли внизу подземные коммуникации, к примеру, электрический или телефонный кабель, или, может быть, грунтовые воды находятся достаточно близко к поверхности.

Когда гараж планируется разместить на почве, которая обильно насыщена влагой, необходимо создавать круговую систему дренажа – это позволит отвести влагу из примыкающей к гаражу местности. Но при любых обстоятельствах нужно выполнить наружную гидроизоляцию фундамента погреба.

Схема строительства погреба своими руками

Схема строительства погреба своими руками.

Если строительство будет происходить на достаточно сухом грунте, гидроизоляцию можно выполнить путем нанесения двух слоев горячего битума. Если же грунт на месте постройки влажный, понадобится оклейка бетонных блоков рулонным рубероидом, который имеет битумную основу.

Отличным водонепроницаемым и при этом еще и утеплительным материалом считается пенополистирол. Этот материал обладает высокой стойкостью к гниению и плесени. Монтаж этой разновидности утеплителя делается путем оклеивания бетонных блоков с наружной их стороны. При этом следует учесть, что размер плит тщательно подгоняется друг к другу, а стыки также подлежат отделке.

Вернуться к оглавлению

Перекрытие подвала в уже возведенном гараже

Схема земляного погреба на косогоре

Схема земляного погреба на косогоре: 1- накатник ; 2- глина; 3- грунт , 30 см.; 4- закром.

Как сделать перекрытие подвала, если гараж уже построен? Конечно же, в построенном гараже невозможно для перекрытия погреба использовать стандартные железобетонные плиты, поскольку для их монтажа необходима специальная техника. Но ответ на этот вопрос все-таки есть.

В таком случае перекрытие сооружается с помощью монтажа несущих балок. Специалисты рекомендуют для этой цели использовать балки с двутавровым сечением. Зачастую автомобилисты для этого применяют железнодорожные рельсы, куски которых можно приобрести в любом пункте приема металлолома. Следует учесть, что для несущей балки шахтные рельсы будут слабоваты. Они отлично подходят в качестве поперечных элементов, которые укладываются к несущим балкам перпендикулярно.

Необходимо знать, что для окончаний несущих балок на стенах подвала нужно предусмотреть постель. Таким образом, стены подвала будут играть роль фундамента для всей конструкции гаража. После того как несущие балки будут смонтированы, в образовавшееся между ними пространство укладывается арматура. Затем монтируется нижняя опалубка и заливается бетон. Получится собственноручно сделанная железобетонная плита.

Когда планируемый погреб имеет небольшой размер в сравнении с площадью гаражного помещения, то существует и другой вариант сооружения подвального перекрытия. В таком случае погреб будет находиться в том месте, где отсутствует нагрузка от веса техники, и его перекрытие может быть сделано более облегченным.

Во всех вариантах сооружения перекрытия над подвалом конструкция нуждается в утеплении.

Вернуться к оглавлению

Утепление перекрытия погреба

Схема проекта погреба

Схема проекта погреба.

Для того чтобы на потолочной поверхности погреба не возникал конденсат, и в вашем подвальном помещении не образовывалась сырость или не распространялся грибок, нужно перекрытие утеплять.

Так, к примеру, утепление перекрытия подвала в гараже обеспечит отсутствие конденсата, который негативно воздействует на все металлические элементы автомобиля.

Железобетонное перекрытие утеплить можно с помощью различных теплоизоляционных материалов, таких как пенобетон, песок, полужесткие минераловатные плиты, пенопласт, соломенные маты.

Вот, к примеру, один из самых простых способов. В первую очередь грунтуется бетонное перекрытие раствором из битума и солярки (пропорция 1:3). После этого нужно смешать опилки с цементно-песчаным раствором (пропорция 1:8) и уложить толстым слоем (примерно 30 см) с дальнейшей утрамбовкой. По истечении 48 ч выполняется цементно-песчаная стяжка.

При возведении отдельно стоящей конструкции погреба его перекрытие можно утеплить путем нанесения на него глины, а в дальнейшей засыпать его сухим песком или шлаком.

заливка плитами, виды перекрытия погребов

Требования к перекрытиям предъявляются в зависимости от их места расположения в конструкции дома. И только перекрытие цоколя должно обладать всеми требуемыми характеристиками одновременно. При обустройстве такой конструкции необходимо учесть прочность и требуемую жесткость, герметичность и достаточную звукоизоляцию.

Загрузка ...Загрузка ... Загрузка ...

Какое перекрытие цокольного этажа способно выдерживать нагрузку всего дома, как сделать его из дерева, в чем разница монолитного и сборного видов – эти вопросы решают на этапе проектирования дома.

Особенности перекрытия цокольного этажа

Прежде чем решить, чем перекрывать цоколь, нужно определить варианты использования подвального помещения, а также вещи, которые будут там размещены.

Из всех перекрытий дома именно цокольное должно быть наиболее прочным, поскольку на него приходится вся нагрузка строения, а также мебель при обустройстве комфортного проживания владельцев.

  • Есть определенная зависимость количества этажей здания и его размеров – проектный план рассчитывают, учитывая все эти факторы. В частных домах этажность невелика, и вес дома на цокольное перекрытие незначителен по сравнению с жилым многоквартирным фондом. Усредненное значение нагрузки принято считать 150 кг на квадратный метр, поэтому при выборе конструкции потолка более важным является материал стен;
  • При цоколе в доме в нем чаще всего делается подвал разного назначения. Там могут быть размещено оборудование для коммуникаций, бойлерные, котлы, насосы и прочее. Туда же выводят трубы, которые подают и отводят воду;
  • Если в подвале делают зону отдыха или жилой сектор, то обустраивают камин с дымоходом, причем варианты вывода могут быть как наружу, так и внутри через потолочную плиту. В таком случае материал выбирается исходя из соображений пожаробезопасности;
  • Необходимо обустроить тепловую изоляцию потолка, поскольку подземные помещения довольно холодные и в них делают теплицы, кладовки, часто встречается обустройство погребов.

Гидроизоляция же нужна не только при разделении теплых верхних этажей с холодным низом дома, но  когда внутри обустроены помещения  с повышенным режимом влажности, к примеру, сауны или бани.  В таком случае возможно образование конденсата, что может привести к разрушению материала изнутри.

О перекрытии цоколя

О перекрытии цоколя

С учетом этого дерево для перекрытия цоколя не подходит, ему следует предпочесть иные материалы, с особенностями применения которых необходимо тщательно разобраться.

Особенности конструкции перекрытия подвалов

При разнообразии способов сооружения перекрытий, по типу конструкции они делятся на виды без балки и те, которые монтируются на балках. На данный момент вводится ещё одна категория, представляющая нечто среднее между этими двумя видами.

  • Перекрытие цокольного этажа балками из дерева выполняется чаще всего при строительстве деревянного дома. Это может быть как дом из бруса или бревен, так и из каркаса и щитов;
  • При небольшом весе перекрытия, его можно делать и для стен любого этажа дома из газобетона или из блоков с наличием пустот, поскольку они не так прочны, как кирпичная кладка, чтобы устоять перед тяжестью железобетонных плит. Но для плит между этажами дома пустотные блоки не рекомендуется использовать;
  • Недорогая стоимость выгодно отличается использование деревянных балок, поскольку это может ощутимо сэкономить на смете при строительстве. Но необходимо помнить, что удешевлению сопутствует малая прочность и недолговечность;
  • Перекрытия без балок можно разделить тоже на виды, из которых в разных видах строительства наиболее распространен сборный вариант, который делается готовыми плитами, произведенных на заводе;
  • Безбалочные конструкции очень прочны, их легко и быстро собрать, к тому же, поверхность потолка будет очень ровной и почти готовой к финишной отделке. Но по стоимости будет очень ощутима закупка такого материала, обладающего ещё и значительным весом. Соответственно, придётся привлекать строительную технику для перемещения плит;
  • Тяжелые перекрытия нельзя упереть в стены из пустотных или ячеистых блоков. Но цокольное перекрытие из железобетона отлично подойдет для дома из любого материала – дерева, кирпича или бетона, кроме газобетонного основания. Указанным материалам не страшен вес плиты между этажами;
  • Монолитные конструкции очень распространены в частном загородном строительстве, представляя собой комбинацию межу сборным и балочным перекрытиями. Они недорого стоят, имеют небольшой вес и могут быть смонтированы своими руками. Единственная сложность заключается в том, как залить фундамент из плит.

Сборно-монолитные и монолитные виды перекрытия

Цокольные помещения и подвалы находятся под землей, над её поверхностью выступает лишь меньшая часть сооружения, которую делают из бетонных конструкций. Можно купить готовые сборные плиты, а можно залить их непосредственно на месте постройки, что будет дешевле.

О цоколе

О цоколе

Потребуется цемент марки более М500, арматура из стали и щебень или гравий, который предварительно промывают.  В отличие от заводских плит, конфигурация заливаемой плиты не ограничивается прямоугольной или квадратной формами.

Заливка плит на месте строительства

Монолитные и сборные железобетонные плиты можно сделать по-разному. В одном случае это будет заливка для стен из кирпичной кладки или блоков из бетона.

Тогда несущую конструкцию делают из перекрещивающихся балок, устанавливаемых в пролёте с опорой на стену. На них кладут плиты небольшого размера. Балки придают необходимую жесткость, и снятие опалубки будет упрощенным.

Опалубку делают из кирпича  с покрытием целлофаном, на которую кладут арматуру и заливают бетонной смесью. Как только бетон затвердеет, кирпичи убираются и работы продолжаются далее.

  • Вес плит не более 120 кг, потому их вполне можно монтировать самому. По толщине они всего около 5 сантиметров, но площадь не может превышать одного квадратного метра;
  • Ширина балок делается достаточной для опоры двух плит (12 см). Армирование нижней части делается стержнями из стали по 10 мм каждая труба, а для каркаса оставляют слой бетоны;
  • Балки заливаются на стенах, причем сразу, в течение одного рабочего дня. От опалубки их можно освободить через три недели, как только бетон наберет необходимую прочность;
  • Пока ждут высыхания бетона, можно сделать плиты – заливают пескобетон в деревянные плиты с армирующей сеткой;
  • Смесь песка и бетона можно сделать своими руками, равно как и купить сухую смесь. Также финишное бетонирование делается из полистиролбетона с дополнительной теплозащитой.

Комбинированные варианты перекрытия

Все сборные конструкции можно купить в готовом виде, а можно залить самостоятельно. Отличие будет лишь в месте изготовления.

Необходимо дополнить сделанные элементы опорными балками или каркасами, и материалами, из которых будет сделано перекрытие – кессоны, керамические или пустотные блоки, плиты. Все отличия заключаются в конфигурации и габаритах элементов и способа обустройства потолка цокольного этажа.

Про подвал дома

Про подвал дома

Иным словом, от этого зависит, будет ли потолок гладким, кессонным или ребристым.  Ширина пролета делается не более 12 метров, по длине ограничений нет.

Перекрытие подвала своими руками из сборной конструкции выполняется по схеме. В случае покупки элементов, производитель сопровождает их инструкцией-схемой, по которой выполняется сборка. После установки всех деталей, конструкция покрывается сеткой из проволоки и заливается стяжкой на 20 мм – это будет черновым полом первого этажа дома.

Монтаж монолитного перекрытия

Перекрытия монолитным методом делают по проекту, поскольку рассчитывается опалубка, арматура и размеры ячеек в сетке. Для снижения стоимости сметы в некоторых случаях проект не делается, что довольно опасно, поскольку опалубка, находящаяся в воздухе, заливается несколькими тоннами бетона.

Нужно следить за запасом прочности, как при сооружении опалубки, так и при вязке каркаса и арматуры.

Последовательность работ следующая:

  • По периметру потолка прибивают брус возле стен, через каждый метра на нем торцами фиксируют балки. Враспор под ними делаются стойки – тот же брус, только закрепленный вертикально;
  • Специалисты делают опалубку многоразовой, которая опирается на стойки телескопического типа, выполненные из металла;
  • Как только опалубка закреплена, внизу делают поперечный настил из досок;
  • Укладывают листовой материал – фанеру или плиты OSB, которые будут выполнять функцию дна опалубки, формируя поверхность потолка;
  • Поверхность балки оборачивают полиэтиленом, что не допустит отток влаги из бетонного раствора сквозь стыки плит;
  • Проводят вязку арматуры с учетом толщины перекрытия от 15 до 25 сантиметров. Арматурный каркас делают на двух уровнях защитой слоем бетона в 15 мм;
  • Стержни каркаса кладут в специальные сердечки или половинки кирпича, проволокой в 1,5 мм вяжут прутья между собой;
  • В местах усиленных нагрузок (лестница,) шаг ячеистой арматуры  в виде сетки увеличивают. Типовой размер – 15*25 см. расстояние между уровнями сетки делают из П-образного стержня, который изгибают по нужной высоте;
  • Когда вяжут арматуру, сразу делают её под перегородки, вентиляционные шахты, дымоходы и прочие отверстия, укрепляя их бортиками при монтаже опалубки;
  • Как только каркас закончен, заливают бетонный раствор в один цикл для большей монолитности. Как только он схватится, всю поверхность обильно увлажняют и накрывают пленкой, чтобы не допустить быстрого испарения.

Про подвал

Про подвал

Заключение

За исключением сборного варианта, когда покупают плиты с завода, монтаж перекрытий подвала или цокольного этажа обязательно включает в себя заливку бетона. Он довольно сложен и требует много времени, чтобы конструкция набрала необходимый запас прочности. Но результат превосходит все ожидания, чего невозможно сказать о конструкциях из деревянных балок.

Каркасный дом своими руками. Ч3. Монтаж цокольного перекрытия. Лаги пола первого этажа. Строй и Живи

Внутренний погреб, пол, стены, перекрытия


Внутренний погреб в доме имеет ряд преимуществ перед аналогичным отдельно стоящим сооружением. Все недостатки обычного погреба, а это образование конденсата, плесени, походы через территорию исчезнут, если место для хранения продуктов будет устроено в подполье. Процесс устройства подвального помещения, выполняющего функцию погреба, требует определенных навыков и опыта в этом деле. Однако, проявив терпение, трудолюбие и вооружившись некоторыми теоретическими знаниями, можно построить внутренний погреб самостоятельно, без привлечения специалистов.

Содержание

  • Выбор места и разметка.
  • Рытье котлована.
  • Пол и стены.
  • Перекрытие.
  • Вентиляция.

Выбор места и разметка

Прежде чем определиться с местом выбора под рытье котлована под погреб нужно помнить, что сама яма не должна находиться по центру помещения. Правильно будет если одна стена подполья будет ближе к одной из стен или углу. Это делается для того, чтобы рациональней было осуществлять монтаж вентиляционного входа и выхода. Но сильно близко располагать стены погреба около воображаемой линии стены здания крайне опасно.

Поэтому первую отметку котлована получают путем отступления одного метра от угла, переносом перпендикуляра от обеих стен на пол и получаем отправную точку для разметки. Например, вы планируете построить подвальное помещение 3,0 х 3,0 м и высотой 2,4 м. При этом толщину бетонных стен собираетесь делать 0,2 м. Теперь считаем: 1,0 м отступили от стены, 0,2м толщина бетонной стены погреба, 3,0 м длина стены и плюс еще 0,2 м толщина бетонной стены. Итого получается, чтобы найти вторую точку разметки, нужно отступить от угла 4,4 м (1,0 + 0,2 + 3,0 + 0,2). По аналогии находим остальные точки квадрата для рытья котлована.

Далее с помощью двух длинных реек (или еще как-нибудь) и угольника чертим на полу квадрат 3,0 х 3,0 м. Очень важно, чтобы все углы квадрата были равны 90º. Как проверить? Грубо с помощью угольника, а точно ‒ измерением диагоналей из угла в угол, которые должны быть равны.

Рытье котлована

Рытье котлована имеет два случая: на полу уже бетонная стяжка или в новом доме еще нет ничего. Если стяжка тонкая, то ее убрать не представляет труда: болгарка с алмазным кругом по бетону решит эту задачу. Сначала обрезается квадрат, а затем с помощью перфоратора с зубилом снимается слой бетона. В том случае когда слой бетона имеет большую толщину, придется воспользоваться отбойным молотком.

Есть один нюанс: арматурные прутья в толстом бетоне срезаются болгаркой с диском по металлу, но по краям желательно оставить арматуры сантиметров по тридцать.

Эти куски впоследствии можно будет использовать для привязки потолка погреба к плоскости пола. И еще, что немаловажно. Во время работы с болгаркой, перфоратором или отбойным молотком постарайтесь обезопасить окна, двери и другие детали интерьера помещения, защитив их любым способом.


Так как погреб будет находиться внутри помещения, ни о какой технике для рытья котлована говорить не приходится.

Все работы производятся с помощью лопаты, ведер для удаления грунта и тачки, с помощью которой выкопанная земля будет вывозиться в какое-либо место. Кстати, это место необходимо будет приготовить заранее.

Копая погреб, нужно обратить внимание на то, чтобы не ослабить стены дома. Для чего было рекомендовано отступать от воображаемой линии стен на один метр при разметке. И последнее: стены котлована должны иметь небольшой наклон, чтобы избежать обвала грунта.

Пол и стены

Для того, чтобы в погреб не проникала влага, пол и стены котлована необходимо защитить с помощью бетонирования поверхностей. Можно, конечно, пол забетонировать, а стены выложить кирпичом, но такой подход будет не рациональным, потому что получается двойная работа. Ведь технология бетонирования и кладки кирпича существенно отличаются друг от друга. Поэтому остановимся на более популярном способе ‒ бетонированию. То есть, пол заливается раствором цемента, а стены монтируются по типу заливки ленточного фундамента.

Полы

Перед заливкой пола бетонной смесью нужно сначала утрамбовать поверхность под заливку. После чего необходимо соорудить песчаную подушку, которую так же утрамбовывают. На слой подушки застилается шар щебня и утрамбовывается.

И на него необходимо уложить гидроизоляционный материал, на который в свою очередь укладывается арматурная сетка. Нужно ли делать опалубку в этом случае? Да нужно, по периметру пола на высоту около 40,0 см. Когда все эти приготовления сделаны, можно заливать бетонную смесь.

Чтобы поверхность пола получилась ровной, нужно обязательно устанавливать маяки. Какими они будут, решать каждому. Как вариант, в нескольких местах заливаются бугорки из бетона, которые выравниваются планкой с помощью уровня. Чтобы поверхность пола была прочной используется цемент марки М400.

Стены

Стены, как уже отмечалось выше, заливаются бетоном по технологии ленточного фундамента. Сначала по всему периметру сооружается опалубка, укрепленная колышками и распорками. Ширина опалубки по нашим расчетам равняется 0,2 м со всех сторон. Желательно, конечно, чтобы соорудить опалубку сразу под потолок, то есть высотой 2, 4 м, но такое вряд ли получится. Поэтому заливку придется производить в два или три этапа, между которыми время должно составлять от пяти до шести дней, пока бетон застынет.

Ширина заливки невелика, а значить для армирования опалубки можно обойтись несколькими арматурными сетками шириной 180,0 мм. Непосредственно перед заливкой опалубки бетонной смесью, необходимо убедиться, что бетонный пол достаточно затвердел, иначе стены могут получиться с перекосом. В арматурную сетку следует уложить две трубки на высоте 100,0 мм от верхней части и 100,0 мм от пола для сооружения впоследствии вентиляции подвала. При бетонировании стен достаточно будет использовать цемент марки М300.

Перекрытие

Перекрытие внутреннего погреба ‒ сложный и ответственный момент, и подойти к нему нужно серьезно. Ведь по сути потолок погреба ‒ это пол помещения, где потом будет располагаться мебель, по нему будут ходить и т. д. Отсюда потолочное перекрытие должно обладать повышенной прочностью.

Для устройства потолка на стены укладываются швеллера размером 10‒12 через каждые 50,0 см. В промежуток между швеллерами или на них укладывается арматурная сетка из прутьев Ø 10‒12 мм, которые сваркой (можно вязять проволокой) крепятся к балкам. По периметру швеллера так же крепятся к арматурным прутья, которые при демонтаже пола остались. Если этих прутьев нет, то при заливке стен нужно было позаботиться о металлических закладных деталях для стыковки их с балками.

Снизу под балки сооружается опалубка из деревянных щитов на подпорках. Кроме того, при сооружении опалубки под заливку, необходимо будет оставить место для монтажа впоследствии двери в подвал (ляды). Когда все готово, можно будет заливать всю конструкцию раствором цемента. После полного застывания цемента, а это около месяца, нижние щиты можно убрать и приступать к декорированию пола в помещении, где вами был сооружен погреб.

Теперь насчет термоизоляции потолка-пола. Нужна ли она? Да нужна. Потому что зимой вы будете обогревать помещение пола, что вовсе не нужно, а приведет лишь к перерасходу теплоносителей, а значить и денег. В летний период, когда сильная жара, нужно изолировать внутренне помещение погреба от нагревания, которое может привести к порче продуктов. Термоизоляция осуществляется в процессе укладки на пол декоративных материалов (линолеума, ламината, паркета и т. д.)

Вентиляция

Вентиляция в погребе, устроенного в доме, крайне необходима, ее отсутствие приведет к образованию конденсата, появлению грибков и плесени. Как следствие, продукты в подвале будут портиться, отдавать плесенью, да погреб начнет потихоньку разрушаться: ржаветь полки, гнить доски, портится электрооборудование.

По своему типу вентиляция может быть естественной и принудительной. В случае, когда поступления и вывода воздушных потоков будет достаточно для просушки помещения, применяется естественная вентиляция.

Если же этого недостаточно, то без сооружения принудительной вентиляции не обойтись. Стоит она будет дороже, так как предполагает наличие воздушных патрубков и специальных вентиляторов. Кроме всего прочего, принудительная вентиляция летом может служить источником дополнительного охлаждения, а зимой ‒ обогрева.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
