использование металлического уголка под перемычки

Стальной уголок – вид фасонного проката, используемый при строительстве домов из кирпича и блоков для изготовления перемычек. Эти металлоизделия обеспечивают прочность строительной конструкции над дверными и оконными проемами, помогают перераспределить усилие от перекрытия и избежать образования трещин в кладке над окном или дверью.

Виды стального уголка, используемого для изготовления металлических перемычек

Стальной уголок, используемый в строительстве, изготавливают двумя способами – прокаткой и гибкой. В конструкциях, предназначенных для восприятия серьезных нагрузок, обычно используют катаный уголок, поскольку для него характерны:

• повышенная прочность, благодаря утолщению на внутренней стороне угла;
• четкие контуры наружного угла, в то время как металлопродукция, полученная гибкой, имеет слегка скругленный наружный угол;
• большая толщина стенки: гнутая продукция обычно изготавливается тонкостенной, поскольку процесс гибки осуществляется без нагрева, и для работы с толстым прокатом требуется очень мощное дорогостоящее оборудование.

Для изготовления катаного углового профиля рядового назначения используют углеродистые стали обыкновенного качества, наиболее часто используется Ст3. Для металлоизделий, запланированных для применения в условиях повышенных нагрузок и/или в регионах с холодным климатом, применяют низколегированные стали, чаще всего 09Г2С.

По ширине полок различают равнополочный и неравнополочный уголок. Массовое распространение имеет продукция с равной шириной полок.

Преимущества применения стального уголка

Для изготовления перемычек применяются железобетонные монолитные и сборные перемычки – плитные, брусковые, балочные, сборные изделия из ячеистых бетонов. Однако для некоторых строительных конструкций подходят только перемычки из стального проката, в том числе – уголка.

Преимущества использования уголка:

• оперативный монтаж;
• возможность укладывать на металлические перемычки кирпичи и блоки сразу же после монтажа проката;
• прочность и надежность металлических изделий при условии правильного выбора сортамента, зависящего от типа кладки и запланированной нагрузки.

Применение стального уголка для перемычек над проемами в зданиях из газобетона или кирпичной кладки

Кирпичная кладка неплохо выдерживает собственный вес после набора марочной прочности кладочным цементно-песчаным раствором в тех случаях, когда проем имеет умеренную ширину и не несет нагрузку от перекрытия. Однако на период затвердевания раствора кирпичной кладке необходима поддержка, которую можно организовать с использованием стального углового проката.

При использовании уголка для усиления кирпичной стены над проемом соблюдают следующие условия:

• опора на кладку должна составлять не менее 200 мм с каждой стороны;
• если стены будут оштукатуриваться, то стальные уголки оборачивают штукатурной сеткой;
• прокат перед использованием окрашивают с внутренней и наружной сторон;
• зазоры между кирпичной кладкой и прокатом заполняют цементно-песчаным раствором марки не ниже М100.

Особенности применения углового проката для монтажа над проемами в стенах, выполненных из газобетона:

• Уголок врезают в тело блока, отступив от его края примерно на треть ширины. Запрещается размещать прокат с внутренней или наружной стороны стены.
• Над перемычкой блоки укладывают на клей с заполнением вертикальных швов клеевой смесью. После затвердевания клея образуется конструкция, по прочности не уступающая газобетонному блоку.
• После монтажа окон уголок с наружной стороны утепляют и оштукатуривают.

Внимание! При неправильном монтаже и отсутствии утепления наружной части на откосах внутри помещения может образовываться конденсат.

Для проема шириной до 1,2 м достаточно изделий с шириной полки 50 мм, 1,2-2,0 м – с шириной полки 75 мм. При решении вопроса, какой уголок необходимо использовать для перемычек проемов шириной более 2 м, производят расчеты по прочности и прогибу.

Расчет уголка для перемычек с помощью онлайн-калькулятора

Онлайн-калькулятор удобен для индивидуальных застройщиков, выбирающих сечение углового проката, в зависимости от размера проема и запланированной нагрузки.

В расчетах учитывают массу самой перемычки (для стальных изделий это не очень актуально), массу стены над проемом, распределение массы стены, нагрузки от балок и плит перекрытия.

Расчет металлической перемычки

Какой дом не обходится без перемычек? Правильно — никакой! Поэтому если Вы собираетесь строить дом, то Вам может пригодится данный калькулятор. Ведь благодаря ему Вы можете легко произвести расчет любой металлической перемычки (из уголков, швеллера двутавра, трубы и т.д.), которая в будущем будет удерживать конструкции, находящиеся над дверными и оконными проемами.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Если же Вас интересуют монолитные железобетонные перемычки или перемычки, выполненные непосредственно из уголков, то Вам нужно воспользоваться другими калькуляторами.

Подробнее о калькуляторе. Он способен рассчитать требуемый момент сопротивления (W_треб) и требуемый момент инерции ( J_треб), по которым Вы уже подбираете профиль под перемычку.

Для удобства калькулятор имеет 4 режима, в которые заведены наиболее распространенные условия эксплуатации перемычек (типы нагрузок):

• Тип 1 — перемычка несущей стены с опирающимися на нее плитами перекрытия.

• Тип 2 — перемычка несущей стены с опирающейся на нее балкой перекрытия.

• Тип 3 — перемычка несущей стены, на которую помимо элементов стены опираются еще и две балки перекрытия.

• Тип 4 — перемычка самонесущей стены или перегородки.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

Перед тем, как приступить к расчету внимательно ознакомьтесь с инструкцией во избежания ошибок.

Исходные данные

Тип 1

Длина пролета (L) — расстояние между краями опор над проемом, который перекрывает металлическая перемычка.

Ширина кладки (В) — данная величина зависит от того, какой вариант ваш (см. рисунок):

• Вариант 1 — перемычка воспринимает нагрузку от всей толщины стены.

• Вариант 2 — перемычка воспринимает нагрузку от части стены, например, только от облицовочного кирпича.

Материал кладки — здесь Вы выбираете материал, из которого сделана стена. В случае же, если его не нашлось или Вы используете материал с другой плотностью (так как такие материалы, как пенобетон, керамзитобетон, газосиликат в расчете заведены с максимальными плотностями, т.е. самые тяжелые), то можно выбрать плотность материалов из предложенных.

Сокращения:

с. пуст. — силикатный пустотелый.

с. полн. — силикатный полнотелый.

к. пуст. — керамический пустотелый.

к. полн. — керамический полнотелый.

керам. бетон  — керамзитобетон.

Высота кладки (Н) — здесь нужно быть особенно внимательным. Итак, существует 2 случая (см. рисунок):

• Случай 1 — когда расстояние между проемами по высоте больше, чем пол пролета, т.е. H>L/2, или над проемом никаких проемов больше нет. В этом случае графа «Н» остается пустой или там ставится цифра 0.

• Случай 2 — расстояние между проемами меньше, чем пол пролета, H<L/2. В этом случае данная высота указывается.

Расчетное сопротивление R_y — обычно для расчетов используется 210 МПа. Но если Вы уверены, что Вам поставят профиль из стали именно той марки, которой нужно, то данная величина ставится по схеме:

• марка стали С255 — R_y = 250 МПа.

• марка стали С345 — R_y = 340 МПа.

Нагрузка от плит перекрытия (q₂) — нагрузка, которая передается от вышележащих плит перекрытия на перемычку (через кладку или непосредственно на нее).

Тип 2

Дальше будет рассказываться только о новых переменных.

Нагрузка от балки перекрытия (Q) — нагрузка, возникающая на опоре балки перекрытия и которая передается на перемычку.

Тип 3

Расстояния (А и С) — расстояния от края опор до место приложения нагрузок от балок.

Результат

F_max — максимально допустимый прогиб для перемычек по СНиП 2.01.07-85* (СП 20.13330.2011). «Нагрузки и воздействия».

W_треб и J_треб — требуемые момент сопротивления и момент инерция для профиля, который будет использоваться в качестве металлической перемычки. Подбираются по сортаментам так, чтобы значения W и J профиля были больше, чем W_треб и J_треб. Также при подборе профиля следует учитывать его ориентацию в пространстве.

Пример подбора профиля для металлической перемычки.

В качестве перемычки будет использоваться неравнополочный уголок по ГОСТ 8510-86. Получаемые значения по расчету W

треб = 0,61 см³, J_треб =1,90 см⁴. И так как мы подбираем профиль по прогибу, то ориентируемся на J_треб. Ближайшее большее значение по направлению Х у уголка L32х20х4 с J_x = 1,93 см⁴, по направлению Y — L40x30x4 с J_y = 2,01 см⁴.

Устройство перемычек в газобетонных стенах

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

• правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
• газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
• ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

• Высота — 124 мм;
• Ширина — 115 мм, 150 мм, 175 мм;
• Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

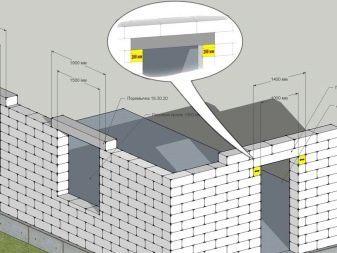

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки	Длина проёма максимальная	Опирание на кладку	Конструктивные особенности
Армированная несущая конструкция газобетонная	174 см	25 см	Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков	300 см	25 см	Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа	В соответствии с длиной балки	35 см	Нуждается в дополнительном утеплении
Выполнение армированием	120 см	Введение арматуры за проём на 0,5 м	Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона	200 см	35 см	Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков	120 см	20 см	Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

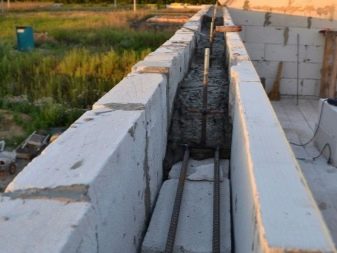

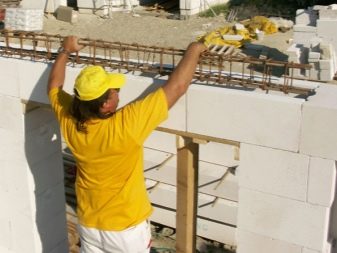

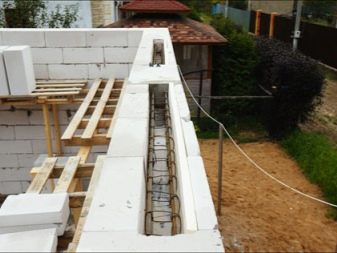

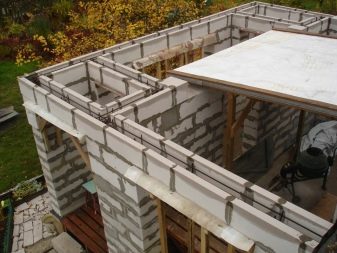

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

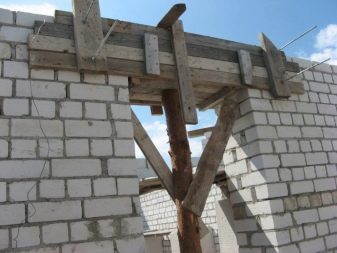

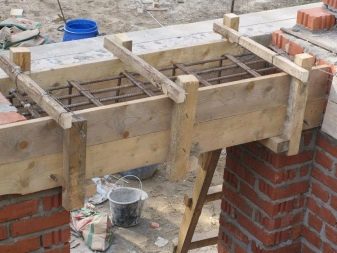

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

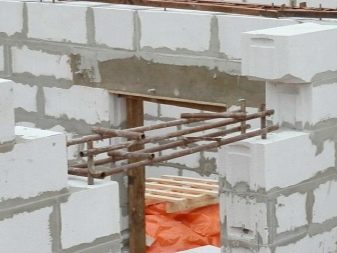

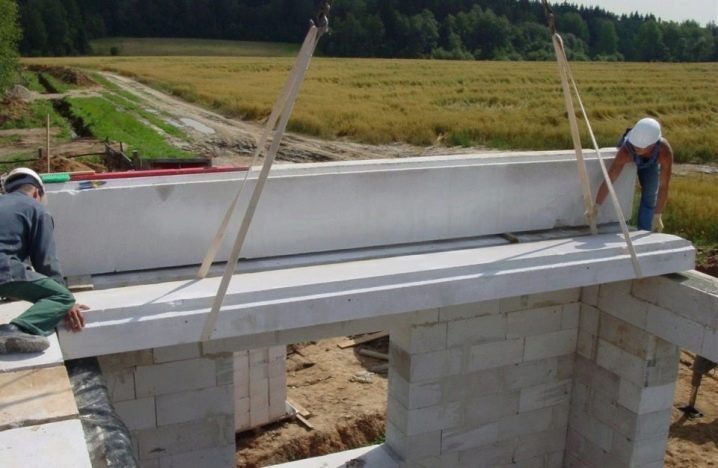

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

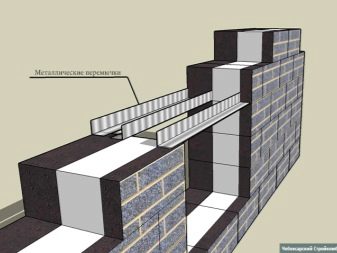

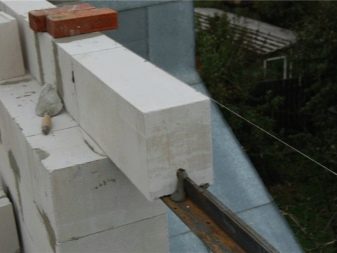

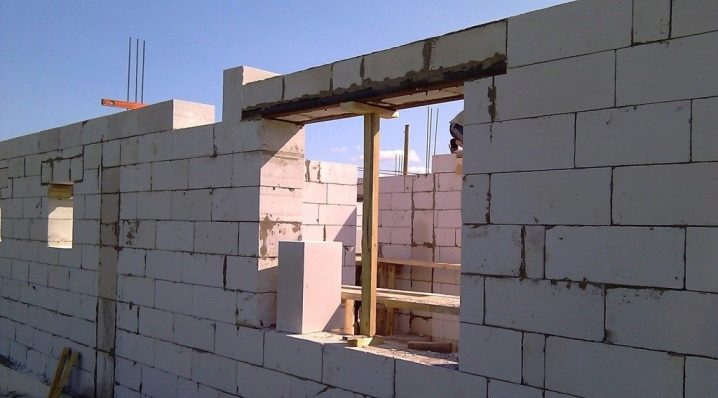

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Перемычки для газобетонных блоков: виды, монтаж

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

• Заводского изготовления;
• Сборные из U-образных элементов;
• Сборные с использованием металлического уголка;
• Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения имеет высоту 20 или 25 см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Высота	Толщина	Длина
250	100	1250
		1500
		2000
	150	1250
		1500
		2000

Промышленностью производятся материал по — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

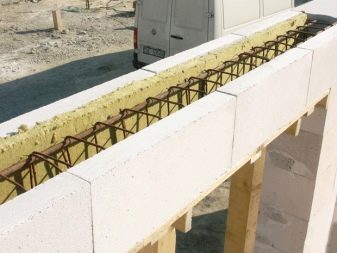

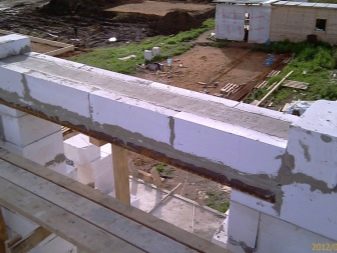

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

Технология установки

1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.

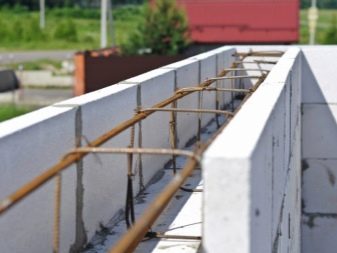

4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
7. Демонтировать помост можно через 21 день.

Существует другой вариант сборки U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

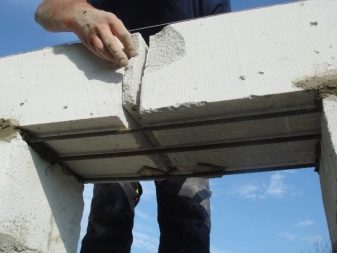

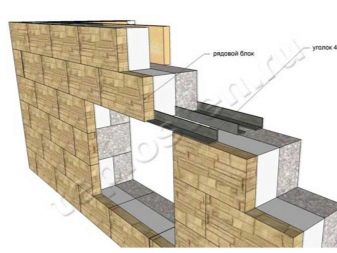

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

• Врезание полок уголка по центру или в 1/3 от края;
• Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием:

• Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
• Скреплять между собой уголки лучше с помощью сварки;
• Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
• Опирание на кладку – 25 сантиметров;
• Для удобства отделки сразу обернуть уголки штукатурной сеткой;
• При укладке на торцы изделий и спилы для них, наносить клеевой раствор.

Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

• Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
• На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
• Через неделю перемычки укладывают над проемом арматурой вниз.
• Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
• Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

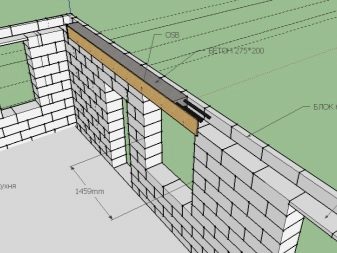

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

• Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
• Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
• Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
• Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
• Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
• Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

• стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
• друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
• их необходимо утапливать в газобетонный блок заподлицо;
• при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

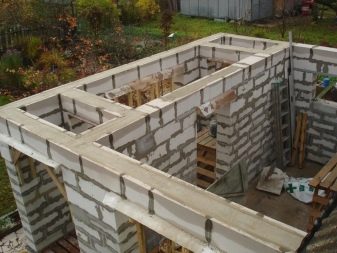

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

• высокая скорость производства работ;
• небольшая масса;
• четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
• отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

• перед укладкой желательно со всех сторон покрыть уголки краской;
• для фиксации профили скрепляют проволочной стяжкой или сваркой;
• уголки не выступают из стены, их монтируют в газобетон;
• перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.


Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

1. Ширина оконного отверстия не превышает 120 см.
2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
3. Устраивается временная опалубка.
4. Над укреплением осуществляется армирование нескольких рядов.
5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
3. Проклеиваются все швы, в том числе и горизонтальные.
4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
7. После высыхания бетона, убираем доски и подпорки.


Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
4. С наружной части стены закрепляем утеплитель.
5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
6. Опалубка заливается раствором М200, М300.
7. Состав следует утрамбовать и выровнять.
8. Снимаем элементы опалубки после высыхания раствора.


Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
3. Убеждаемся, что изделие упирается на стены.
4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Устройство металлической перемычки

Если нет возможности купить сборные перемычки, можно сделать металлические.

Кирпичная кладка после набора прочности раствором сама по себе отлично несет собственный вес (при умеренной ширине окна, конечно, и отсутствии нагрузки от перекрытия). Но на период строительства, пока раствор не набрал прочности, кирпичная кладка над проемом нуждается в поддержке. Также кладка нуждается и в дальнейшей поддержке в период эксплуатации, если проем в стене широкий или есть значительная нагрузка (от перекрытия или высокой стены над проемом).

Какие бывают перемычки?

Ну, во-первых, сборные. Их большим достоинством является высокая скорость монтажа, надежность и простота подбора (по альбомам типовых серий). Недостаток — нет завода — нет и перемычек.

Во-вторых, монолитные железобетонные. Такую перемычку нужно рассчитать, подобрать высоту и армирование, да и в изготовлении она сложнее — нужна опалубка, нужно эту опалубку подпереть, связать арматуру и качественно забетонировать. Плюсом является то, что все можно выполнить в условиях строительной площадки, нет зависимости от завода-изготовителя.

И в-третьих, перемычки из металлических прокатных профилей (уголков, швеллеров или двутавров).

Для подбора металлических элементов в качестве перемычек необходимо выполнить расчет и определить, достаточно ли прочности у подобранных элементов, а также, не будет ли прогиб перемычки больше допустимого.

Условие прочности:

Мр = 1,12WR (1),

где Мр — расчетный момент, который зависит от длины перемычки и нагрузки, а также от коэффициента надежности по нагрузке,

W — момент сопротивления металлического элемента (для перемычек, составленных из двух уголков или двух швеллеров момент сопротивления составного элемента равен сумме моментов сопротивления каждого из элементов), берется из справочников (например, страницы 408-412 из книги Васильев А.А. «Металлические_конструкции» ) ;

R — расчетное сопротивление стали.

Условие прогиба:

1/200 = Мн*L/(10EI) (2),

где Мн — нормативный момент, который зависит от длины перемычки и нагрузки,

L — расчетная длина перемычки, равная ширине в чистоте плюс 1/3 длины опирания каждой стороны перемычки;

Е — модуль упругости стали;

I — момент инерции перемычки;

1/200 — максимально допустимый прогиб.

Обычно, если нужно подобрать металлический элемент, условия (1) и (2) преобразовывают следующим образом:

W = Mp/(1,12*R) — минимально допустимый момент сопротивления перемычки;

I = 200Мн*L/(10Е) — минимально допустимый момент инерции.

Рассмотрим на примерах подбор перемычке для дверных и оконных проемов.

Пример 1.

Исходные данные. Дверной проем в стене толщиной 250 мм, без опирания перекрытия. Высота кладки над перемычкой 900 мм. Ширина проема 1000 мм. Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м³) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим момент по формуле

М = qL²/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 1000 + 2*200/3 = 1130 мм = 113 см.

Мн = 0,41*1,132/8 = 0,065 т*м = 65 кН*см;

Мр = 1,1*65 = 73 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 65/(1,12*21) = 2,76 см³.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*73*113/(10*21000) = 7,85 см⁴.

Принимаем перемычку, состоящую из двух уголков 50х50х5 (W = 7,88 см³ > 0,5*2,76 см³, I = 11,2 см⁴ > 0,5*7,85 см⁴.

Пример 2.

Исходные данные. Оконный проем в стене толщиной 250 мм. Высота кладки над перемычкой 900 мм. Ширина проема 2000 мм. На стену опираются сборные железобетонные плиты длиной 3600 мм (вес плиты 300 кг/м²), толщина конструкции пола 100 мм (удельный вес 1800 кг/м³), временная нагрузка на перекрытие 200 кг/м². Подобрать металлическую перемычку.

Определим нагрузку от кладки (удельный вес кирпича 1,8 т/м³) на 1 погонный метр перемычки:

q = 0,25*0,9*1,8*1 = 0,41 т/м.

Определим нагрузку от плит перекрытия и пола на 1 погонный метр перемычки:

q = (0,3 + 0,1*1,8)*1*3,6/2 = 0,9 т/м.

Определим временную нагрузку на 1 погонный метр перемычки:

q = 0,2*1*3,6/2 = 0,36 т/м.

Определим момент по формуле М = qL²/8, где L — расчетная длина перемычки.

Глубина опирания перемычки 200 мм, тогда

L = 2000 + 2*200/3 = 2130 мм = 213 см.

Мн = (0,41 + 0,9 + 0,36)*2,132/8 = 0,95 т*м = 950 кН*см;

Мр = (0,41*1,1 + 0,9*1,1 + 0,36*1,2)*2,132/8 = 1,06 т*м = 1060 кН*см.

Необходимый момент сопротивления из условия прочности:

W = Mp/(1,12*R) = 1060/(1,12*21) = 45 см³.

Необходимый момент инерции:

I = 200Мн*L/(10Е) = 200*950*213/(10*21000) = 193 см⁴.

Принимаем перемычку, состоящую из двух швеллеров №10 (W = 34,8 см³ > 0,5*45 см³, I = 174 см⁴ > 0,5*193 см⁴).



И напоследок, цитата из СНиП «Каменные и армокаменные конструкции» (для тех, кто подходит к вопросу подбота перемычек более тщательно) — металлических перемычек она тоже касается:



Еще полезные статьи:

«Выбор материала для стен»

«Как подобрать перемычки в кирпичных стенах»

«Как подобрать перемычки в частном доме – примеры расчета.»

«Подбираем перемычки в кирпичных перегородках – примеры расчета. Проемы №1-3.»

«Подбираем перемычки в самонесущих кирпичных стенах — примеры расчета. Проемы №4-6.»

«Подбираем перемычки в несущих кирпичных стенах — примеры расчета. Проемы №7-11.»

«Как выполнить чертеж перемычек — схему перекрытия оконных и дверных проемов»

«Расчет кладки из газобетона на смятие под действием нагрузки от перекрытия.»

«Как рассчитать стены из кладки на устойчивость.»

«Как пробить проем в существующей стене.»

Внимание! Для удобства ответов на ваши вопросы создан новый раздел «БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ».

class=»eliadunit»>

Добавить комментарий

какие лучше выбрать для опирания в стенах из газобетона в доме, устройство и изготовление из уголка, размеры и ГОСТы

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

• стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
• друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
• их необходимо утапливать в газобетонный блок заподлицо;
• при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
• Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

• выбирается необходимая высота;
• монтируются арматурные прутья;
• выполняется монтаж опалубки;
• осуществляется укрепление опалубки;
• происходит укрепление прутьев из арматуры;
• выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Металлические перемычки из стальных уголков

Уголок из стали часто используется при возведении перемычек в кирпичных, каменных и блочных домах. Проемы окон, дверей в случае применения такого вида фасонного проката получают перераспределение нагрузки, таким образом уменьшается вероятность образования трещин.

Уголок для строительного использования делают или путем прокатки через специальный станок, или путем изгиба. Если предпочитаются высокие и сверхвысокие нагрузки, то катанный уголок подходит наиболее всего.

На то есть несколько весомых причин:

• Внутренняя сторона угла придает дополнительную прочность;

более четкая геометрия изделия в отличие от уголка, получаемого путем сгибания. Более высокая толщина стенки, так как гнутый уголок обычно производится на оборудовании, которое не способно осуществить сгибание толстостенной стальной заготовки. То оборудование, которое может это сделать, стоит весьма дорого, что повышает стоимость готовой продукции.

• В качестве заготовки для уголка катанного способа производства применяют углеродистые обыкновенные сплавы. Если предполагается эксплуатация в сложных климатических условиях, а также при повышенных нагрузках, то в основном берут за основу низколегированную сталь 09Г2С.

Плюсы использования стального уголка

• Быстрая установка.
• Не требуется ожидание после монтажа.
• Высокая прочность металлопроката при правильном выборе сортамента.
• Установка над проемами в строениях из кирпича или газобетона.
• Связка кирпичей и раствора цементной смеси после затвердевания последней представляет собой весьма крепкую конструкцию при умеренной ширине проема. Но пока раствор не затвердел, уголок может оказать должную поддержку для сохранения прочности.

Важные условия, которые следует соблюдать при усилении стены стальным уголком:

• Не менее 20 см опоры с обеих сторон.
• Если планируются штукатурные работы, уголок оборачивается соответствующей сеткой.
• Изделие подвергают окраске со всех сторон перед применением.
• Пустоты между кладкой и уголком заполняются цементным раствором марки М100 и выше.

Если стены из газобетона, то следует обратить внимание на следующие нюансы:

• Металлический уголок врезается в сам блок не ближе 1/3 от края.
• Нельзя размещать заготовку с внешней или внутренней стороны строения.

На перемычку наносится клеевой состав, потом устанавливаются блоки. Между собой они также скрепляются клеем. Если установка перемычки производится над оконным проемом, то после монтажа окна уголок утепляется и штукатурится. Если пренебречь утеплением, это может привести к образованию конденсата внутри помещения.

Перемычки для газобетонных блоков

Газобетон используется при возведении различных зданий. Для обеспечения долговечности строения и предотвращения деформаций осуществляется устройство перемычек в газобетонных стенах. Для этого на стеновые блоки в районе проема укладывается поперечная конструкция из железобетона, U-образная перемычка или опорные балки других видов, воспринимающие большой вес. Одни застройщики монтируют металлические перемычки, другие устанавливают бетонную. При этом монтаж производится различными методами. Рассмотрим разновидности перемычек и специфику их монтажа.

При возведении различных зданий используется газобетон

Устройство перемычек в газобетонных стенах – длина опирания перемычки и размер проемов

Для повышения прочностных характеристик газобетонных стен частных домов, коттеджей и дачных строений осуществляют усиление коробки. Для этого в зоне расположения проемов, предназначенных для установки дверей и окон, монтируют поперечные балки из газобетона или железобетона, а также осуществляют установку прутов из рифленой арматуры. Армирование перемычки позволяет перераспределить нагрузку, повышая ее прочность. Технология допускает также применение стальной ленты и использование уголка.

Для каждого варианта регламентированы размер проема и величина опирания:

• усиленная арматурой несущая балка из газонаполненного бетона позволяет перекрывать проемы размером 1,74 м при величине опирания по 0,25 м с каждой стороны. Конструкция не требует дополнительной теплоизоляции;
• железобетонная балка, сформированная путем бетонирования полости U-образных элементов, способна перекрывать проем, увеличенный до 3 м при длине опорной поверхности 0,25 м. Утеплять такую перемычку не нужно;

Осуществляют усиление коробки для повышения прочностных характеристик газобетонных стен

• цельная балка из монолитного железобетона, уложенная на всю толщину стен, обеспечивает устойчивость кладки при размере проема до 2 м и длине опирания 0,35 м. В дополнительном утеплении несущая балка из железобетона нуждается;
• основание для перемычки, сформированное с помощью сварки из стальных уголков и арматуры, используется при длине проема 1,2 м при условии контакта с кладкой по 0,2 м с обеих сторон. Желательно сделать паз и заглубить полку уголка или арматуру в газоблок.

Определяясь с устройством балок для усиления газобетонных проемов, следует учитывать расстояние между опорными газоблоками и обеспечивать необходимую площадь контактной поверхности.

Особенности применения перемычек и специфика их монтажа для газобетонных строений

Кладка газобетона выполняется цементно-песчаными растворами или специальным клеем. Она воспринимает значительные нагрузки как в процессе строительства здания, так и во время эксплуатации. Арматурной сетке, уложенной между рядами газобетонной кладки, не удается компенсировать все действующие нагрузки. Для равномерного распределения усилий проем дополнительно укрепляется арматурными стержнями, уложенными в пазы. Для этого штроборезом выполняют полости, высота которых соответствует размеру профиля. Арматурный пруток в пазе закрепляют цементной смесью.

Особенности применения перемычек

Поперечные балки обеспечивают:

• повышение несущей способности газобетонных проемов;
• формирование опорной поверхности для кладки блоков;
• компенсацию различных нагрузочных реакций;
• замыкание силового контура в зоне проемов.

Выбирая конструкцию и материал перемычек, чтобы усилить газобетон в зоне оконных и дверных проемов, следует учитывать конструктивные особенности балки и расстояние между опорными блоками.

Используют следующие типы балок:

• газобетонные. Не оказывают повышенной нагрузки на стены и легко монтируются своими силами;
• U-образные. Представляют собой сборные элементы из газобетона, установка которых не требует использования грузоподъемных средств;
• железобетонные. Отличаются увеличенной массой и требуют применения грузоподъемной техники для выполнения монтажных работ;
• комбинированные. Изготавливаются из углового металлопрофиля или арматуры, на поверхность которых кладутся газобетонные блоки.

Существует несколько типов перемычек

Для ответа на вопрос, какие перемычки лучше для стен из газобетона, детально рассмотрим конструктивные особенности каждого вида балок и остановимся на особенностях их установки.

Готовые перемычки из газобетона – размеры, конструкция и достоинства изделий

Среди застройщиков пользуются широкой популярностью перемычки газобетонные, изготавливаемые специализированными предприятиями согласно требованиям действующего стандарта. В поперечном сечении такая балка имеет прямоугольную форму. Балочная конструкция усилена арматурным каркасом с антикоррозионным покрытием. На поверхности перемычки нанесены стрелки, указывающие, как правильно расположить балку при установке.

При стандартной высоте балок, равной 12,4 см, изделия отличаются следующими размерами:

• длиной, составляющей 1,3-3 м;
• шириной, находящейся в интервале от 11,5 см до 17,5 см.

Наиболее простая и распространенная конструкция-газобетонная балка

Газобетонная балка – наиболее простая и распространенная конструкция, обладающая комплексом достоинств. Главные плюсы:

• повышенные прочностные характеристики, обеспечиваемые усиленным арматурным каркасом. Перемычка не растрескивается под воздействием нагрузок;
• уменьшенный вес перемычки. Благодаря использованию при изготовлении балки пористого бетона, снижается масса элемента и уменьшается нагрузка на газобетонную коробку и фундаментную основу;
• соответствие структуры газобетонной балки характеристикам используемых блоков. Отсутствует необходимость дополнительной теплоизоляции конструкции благодаря идентичным показателям теплоэффективности.

Для выполнения монтажных операций не требуется специальная подготовка. Единственный минус перемычки из газобетона – повышенная стоимость изделия.

Техника установки армированных газобетонных перемычек

Монтаж газобетонных балок осуществляется после того, как завершено армирование газобетонных блоков в зоне оконного или дверного проема. До начала монтажных операций следует подобрать балки с размерами, соответствующими расстоянию между опорными блоками в зоне приема. Важно также использовать перемычку нужной ширины, обеспечивающей максимальную площадь контакта с поверхностью газоблоков.

После окончательного отверждения клеящего состава допускается кладка газобетонных блоков на перемычку

При выполнении мероприятий по монтажу газобетонных балок выполняйте работы по следующему алгоритму:

1. Уложите на опорную поверхность блоков связующий состав.
2. Поднимите перемычку к месту установки.
3. Установите балку на проем, ориентируясь на направление стрелки.
4. Смонтируйте, при необходимости, вторую перемычку.

После завершения монтажных операций следует обеспечить расположение верхней плоскости балок на одном уровне с помощью резинового молотка. Для удаления наплывов и локальных неровностей используйте рубанок по газобетону. Кладка газобетонных блоков на перемычку допускается после окончательного отверждения клеящего состава.

Сборные перемычки U-образного профиля под проемы оконные для газобетона

Для сооружения оконных перемычек используют также газобетонные элементы U-образного профиля, из которых формируют стационарную опалубку. По форме изделие напоминает лоток. В полость укладывают силовой каркас и затем заливают бетон. После застывания бетона конструкция приобретает повышенные прочностные свойства и обеспечивает равномерное распределение усилий на опорные стены, а также повышает жесткость газобетонного строения.

Газобетонные элементы U-образного профиля также используют для сооружения оконных перемычек

Сборные перемычки из газобетона соответствуют по габаритам толщине газобетонных стен и востребованы в области жилищного строительства благодаря следующим преимуществам:

• небольшому весу;
• точным размерам;
• легкости мехобработки;
• экологической чистоте;
• теплоизоляционным свойствам;
• простоте монтажа.

Лотковые элементы разных типоразмеров имеют общую длину, равную 0,5 м. Остальные габариты изделий:

• ширина – 0,2-0,4 м;
• высота – 0,2-0,25 м.

Лотковые перемычки выпускаются с различной толщиной стенок, составляющей 70 и 145 мм. Из указанной номенклатуры изделий несложно выбрать лоток требуемых размеров.

Как укладывают над проемом U-образные перемычки

Оконные перемычки для газобетона, имеющие U-образный профиль, монтируют следующим образом:

Оконные перемычки для газобетона

1. Сооружают в верхней плоскости газобетонного проема опорную площадку из древесины или металла.
2. Выкладывают лотковые элементы на поверхность, обеспечивая опирание на стены по 0,25 м с каждой стороны.
3. Смазывают торцевые плоскости перемычек клеевым составом и обеспечивают неподвижность конструкции до застывания.
4. Размещают в полость силовой каркас из рифленых прутков сечением 1,2-1,6 см, связанных перемычками.
5. Заполняют внутреннее пространство лотков бетонным раствором, равномерно распределяют и утрамбовывают его.

К работам по демонтажу деревянной или металлической опалубки приступают через 3-4 недели. Технология допускает также сборку перемычек из лотковых элементов на горизонтальной площадке с последующей установкой забетонированных балок на газобетонные проемы.

Использование железобетонных перемычек – плюсы и минусы монолитной балки

Изготавливаемые на специализированных предприятиях железобетонные перемычки представляют собой сборную конструкцию из тяжелого бетона, усиленного арматурным каркасом. На балке также имеются строповочные проушины, предназначенные для транспортировки и установки на проем массивных изделий.

Балка из железобетона

Балка из железобетона обладает следующими плюсами:

• повышенными прочностными характеристиками;
• устойчивостью к воздействию отрицательных температур;
• возможностью монтажа на увеличенные проемы.

Конструкция имеет следующие недостатки:

• увеличенную массу. Для выполнения монтажных операций необходимо использовать грузоподъемную технику;
• повышенную теплопроводность. Железобетонная балка нуждается в надежной теплоизоляционной защите.

Индивидуальные застройщики используют также самостоятельно изготовленные изделия, залитые в деревянную или фанерную опалубку.

Технология усиления проемов несущей железобетонной перемычкой

Укладывают перемычки в газобетонных стенах с помощью грузоподъемного оборудования.

С помощью грузоподъемного оборудования укладывают перемычки в газобетонных стенах

Технология монтажа железобетонных балок аналогична методике установки перемычек из газобетона:

1. На газобетонные блоки укладывают цементный раствор.
2. Балку поднимают грузоподъемным устройством на уровень проема.
3. Железобетонную перемычку опускают на проем с перекрытием блоков в 35 см.

Завершив монтаж, корректируют положение балки и проверяют ее горизонтальность.

Перемычка из уголка для газобетона

Домашние умельцы также сооружают перемычки из уголка в стене из газобетона или используют в качестве перемычки рифленую арматуру. Профессиональные строители не одобряют такую конструкцию, однако она достаточно часто применяется в частном домостроении для проемов размером не более 120 см. Для обеспечения прочности конструкции следует использовать уголок толщиной 0,6 см и размером полки 7,5 см. На металлическую основу укладываются блоки, перекрывающие проем.

Данная конструкция отличается:

• дешевизной;
• простотой;
• легкостью монтажа.

Перемычка из уголка для газобетона

Недостатки перемычки на основе уголков или арматуры:

• возможность коррозии несущей конструкции;
• необходимость формирования пазов для расположения арматуры или уголков.

Благодаря ускоренным темпам обустройства и простоте конструкции, данный вариант также широко используется.

Как осуществляют установку арматурного прута и укладывание уголка под перемычку

Приняв решение использовать рифленую арматуру или уголок для газобетона в качестве перемычки, соблюдайте размер опорной поверхности и выполняйте монтажные мероприятия по следующему алгоритму:

1. Тщательно очистите поверхность углового профиля или арматуры от имеющейся ржавчины.
2. Покройте грунтовкой поверхность металлических элементов для надежной защиты от коррозии.
3. Выполните в крайних блоках проема пазы, позволяющие расположить в них полку уголка или арматуру.
4. Перекройте проем металлопрофилем и замажьте цементным раствором пазы, в которые уложен уголок или стержень.
5. Обеспечьте жесткость конструкции, используя отожженную проволоку, металлическую ленту или электросварку.

После завершения монтажа несущей металлоконструкции осуществляйте укладку газобетонных блоков.

Используются различные методы установки опорных элементов:

• с расположением двух уголков полками навстречу друг другу с внешней и внутренней части проема;
• с размещением двух сваренных между собой уголков по центру проема полками в противоположные стороны;
• с укладкой одного арматурного стержня по оси проема и двух прутков с крайних сторон.

Выбор оптимального способа монтажа определяется индивидуально.

Заключение

Овладев технологией монтажа перемычек, несложно самостоятельно осуществить установку балок в проемах газобетонного здания. Следует определиться с видом используемой перемычки и соблюдать необходимый размер опорной поверхности. Правильно выполненный монтаж обеспечит прочность газобетонной кладки и не допустит образования трещин.
