Комплектующие для люков

Для людей, для Вас уважаемые умельцы, которые любят и хотят работать своими собственными руками, для тех, кто для себя предпочитает изготовить сам, мы предлагаем наши собственные решения и фурнитуру для изготовления люков самостоятельно. При помощи ниже представленных комплектов и инструкций Вы можете изготовить своими руками люк под плитку в стену, люк в погреб или подвал, а так же на чердак.

Мы со своей стороны, предоставим Вам все необходимые консультации и нужную для Вас информацию, для изготовления качественного люка при помощи ниже представленных комплектов не хуже заводского.

На странице: 100255075100

Сортировка: По умолчаниюНаименование (А -> Я)Наименование (Я -> А)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по убыванию)Рейтинг (по возрастанию)Модель (А -> Я)Модель (Я -> А)

Конфигуратор подбора комплектующих для люка невидимки в стену своими руками

При помощи данного конфигуратора можно выбрать необходимые комплектующие для изготовления люка по..

0.00 р.
Без НДС: 0.00 р.

Конфигуратор подбора комплектующих для напольного люка своими руками

При помощи данного конфигуратора можно выбрать необходимые комплектующие для изготовления напольн..

0.00 р.
Без НДС: 0.00 р.

Замок защелка. Может быть установлена в качестве фиксатора напольного люка. Закрывается захлапыва..

20.00 р.

Без НДС: 20.00 р.

Газлифт для подъемного механизма 100 кгс

Газлифт подъемный предназначен для облегчения подъема тяжелых механизмов, люков, дверей, а так же уд..

590.00 р.
Без НДС: 590.00 р.

Газлифт для подъемного механизма 30 кгс

Газлифт подъемный предназначен для облегчения подъема тяжелых механизмов, люков, дверей, а так же уд..

510.00 р.
Без НДС: 510.00 р.

Газлифт для подъемного механизма 50 кгс

Газлифт подъемный предназначен для облегчения подъема тяжелых механизмов, люков, дверей, а так же..

530.00 р.
Без НДС: 530.00 р.

Газлифт для подъемного механизма 80 кгс

Газлифт подъемный предназначен для облегчения подъема тяжелых механизмов, люков, дверей, а так же уд..

560.00 р.
Без НДС: 560.00 р.

Замок защелка с колесиком и ответной планкой

Замок защелка с колесиком и ответной планкой из белого пластика нажимного типа. Предназначена для фи..

90.00 р.
Без НДС: 90.00 р.

Замок защелка. Может быть установлена в качестве фиксатора напольного люка. Закрывается захлапыва..

300.00 р.
Без НДС: 300.00 р.

Компенсатор с ролико-подшипником, сталь оцинкованная 2.0 мм

Компенсатор предназначен для защиты от провисания дверцы потайного люка под плитку. Так же, в закрыт..

100.00 р.

Без НДС: 100.00 р.

Комплект №1 для потайной дверцы своими руками (Петли + защелка)

Комплект №1 предназначен для изготовления настенной тяжелой (свыше 10 кг) потайной дверцы (люка н..

1870.00 р.
Без НДС: 1870.00 р.

Комплект №2 для потайной дверцы своими руками (Петли + защелка)

Комплект №2 предназначен для изготовления настенной легкой (до 10 кг) потайной дверцы своими руками...

940.00 р.
Без НДС: 940.00 р.

Комплект №3 для напольного люка под плитку своими руками (Петли Оц + гайка забивная с болтом)

Комплект предназначен для изготовления напольного люка невидимки своими руками. В комплект входят ск..

1520.00 р.
Без НДС: 1520.00 р.

Комплект №4 для напольного люка под плитку своими руками (Петли НЖ + гайка забивная с болтом)

Комплект предназначен для изготовления напольного люка невидимки своими руками. В комплект входят ск..

3240.00 р.
Без НДС: 3240.00 р.

Комплект №5-100 для напольного люка под плитку своими руками (Газлифты 100 кгс с кронштейнами)

Комплект предназначен для установки подъемного механизма в напольный люк невидимку своими руками ..

2450.00 р.
Без НДС: 2450.00 р.

Комплект №5-30 для напольного люка под плитку своими руками (Газлифты 30 кгс с кронштейнами)

Комплект предназначен для установки подъемного механизма в напольный люк невидимку своими руками ..

2290.00 р.
Без НДС: 2290.00 р.

Комплект №5-50 для напольного люка под плитку своими руками (Газлифты 50 кгс с кронштейнами)

Комплект предназначен для установки подъемного механизма в напольный люк невидимку своими руками ..

2330.00 р.
Без НДС: 2330.00 р.

Комплект №5-80 для напольного люка под плитку своими руками (Газлифты 80 кгс с кронштейнами)

Комплект предназначен для установки подъемного механизма в напольный люк невидимку своими руками ..

2390.00 р.
Без НДС: 2390.00 р.

Комплект №6-30 для напольного люка своими руками  (Петли 139 Газлифты 30 кгс с кронштейнами +++)

Комплект предназначен для изготовления, встроенного заподлицо, напольного люка под плитку своими рук..

4530.00 р.
Без НДС: 4530.00 р.

Комплект №6-50 для напольного люка своими руками  (Петли 139 Газлифты 50 кгс с кронштейнами +++)

Комплект предназначен для изготовления, встроенного заподлицо, напольного люка под плитку своими ..

4570.00 р.
Без НДС: 4570.00 р.

Кронштейны для газлифтов (Уголок с накладкой, дугообразный кронштейн и крепеж) на 1 газлифт

Кронштейны предназначены для установки газлифта (1 шт.) в напольный люк. ВНИМАНИЕ! На фото изображ..

1270.00 р.
Без НДС: 1270.00 р.

Ответный крючек защелки Mini Latch,сталь оцинкованная 2.0 мм

Ответный крючек предназначен для фиксации двери при помощи нажимной защелки типа Mini Latch. В штатн..

70.00 р.
Без НДС: 70.00 р.

Ручка поворотная с квадратом 8 мм

Поворотная ручка с квадратом 8 мм. Длинна квадрата 60 мм. При помощи данной ручки можно открыть з..

420.00 р.
Без НДС: 420.00 р.

Скрытая петля Трансформер 139-79-52-190 гр, НЖ 2.0мм для напольного люка (без пружины)

НАЗНАЧЕНИЕ Петля Трансформер PTdNL.139-79-52-190 была специально разработана для потайных д..

1610.00 р.
Без НДС: 1610.00 р.

Скрытая петля Трансформер 139-79-52-190 гр, Оц 2.0мм для напольного люка (без пружины)

НАЗНАЧЕНИЕ Петля Трансформер PTdNL.139-79-52-190 была специально разработана для потайных дверц, для..

750.00 р.
Без НДС: 750.00 р.

Скрытая петля Трансформер 139-79-52-190 гр, Оц 2.0мм для скрытого люка доступа под плитку невидимку

НАЗНАЧЕНИЕ Петля Трансформер PTdSL.139-79-52-190 была специально разработана для потайных д..

880.00 р.
Без НДС: 880.00 р.

Скрытая петля Трансформер 139-79-52-190, НЖ 2.0 мм для скрытого люка доступа под плитку невидимку

НАЗНАЧЕНИЕ Петля Трансформер PTdSL.139-79-52-190.НЖ была специально разработана для потайны..

1650.00 р.
Без НДС: 1650.00 р.

Скрытая петля Трансформер 155-79-52-190 гр, Оц 2.0мм усиленная для напольного люка (без пружины)

НАЗНАЧЕНИЕ Петля Трансформер PTdNL.155-79-52-190 была специально разработана для потайных дверц, для..

970.00 р.
Без НДС: 970.00 р.

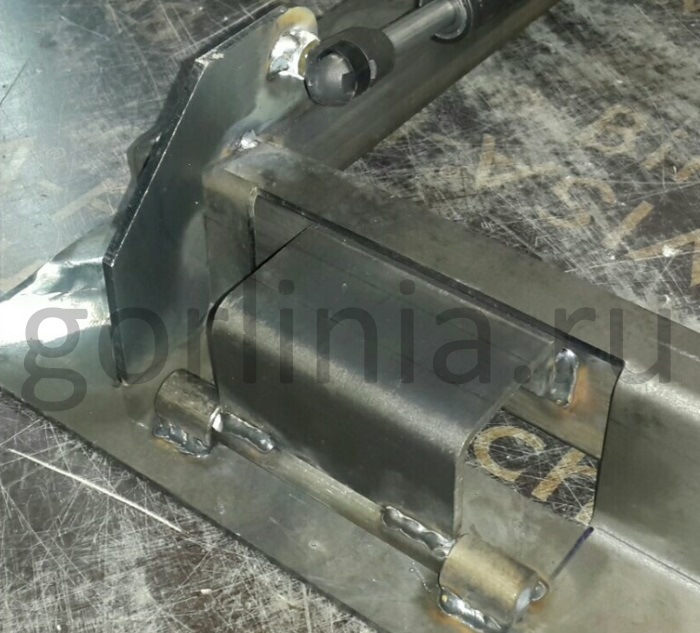

Делаем скрытые петли для люка в подвал без щелей в полу погреба

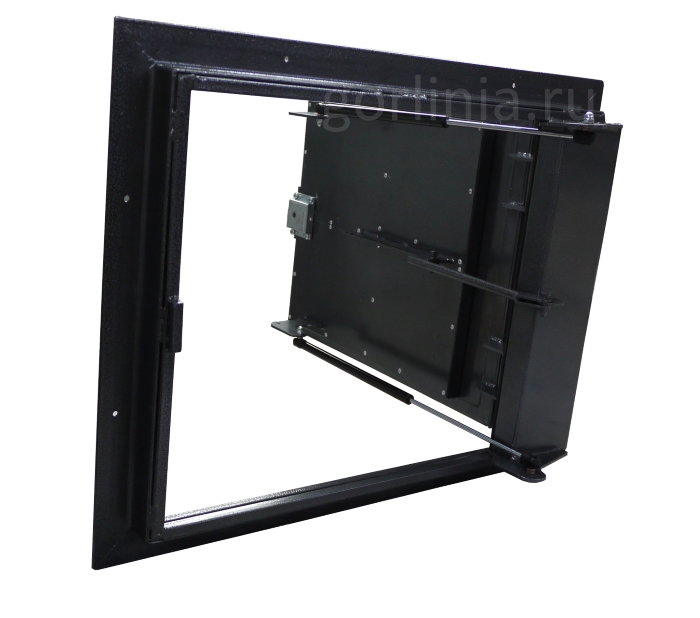

Петлевой узел в стальных люках представлен двумя вариантами исполнения:
  1. Ось навески скрыта в ответной части коробки под горизонтальной полкой. Применяют производители Дива, Шаркон, Практика, Левша.
  2. Палец шарнира сдвинут за за посадочный проём уголка через выбранные в раме отверстия. Выпускают заводы Эвент (Рязань), Дива и Хаммер.
Скрытые петли узел Стелс Потайные петли для напольного люка погреба со смещенной осью вращения

Требования к шарнирному соединению.

  1. Невидимость и траектория. Навесы пантографа полностью скрыты в полу за закрытой дверью, при этом задают ход механизма без залома кромок облицовочного покрытия крышки и пола с минимальным межплиточным зазором.
  2. Жесткость и геометрия. Угловой шарнир выдерживает нагрузки при закрывании с приложением усилия на одну сторону створки без деформации каркаса полотна при посадке в четверть.

Как сделать люк с защитой от брызг и сквозняка.

Если подполье дома не отапливается, важно отсечь холодный, сырой воздух через технологические зазоры крышки. Рассмотрим, как это реализовать.

1. Закрыть силиконовым герметиком, если в цоколе отапливаемый подвал.

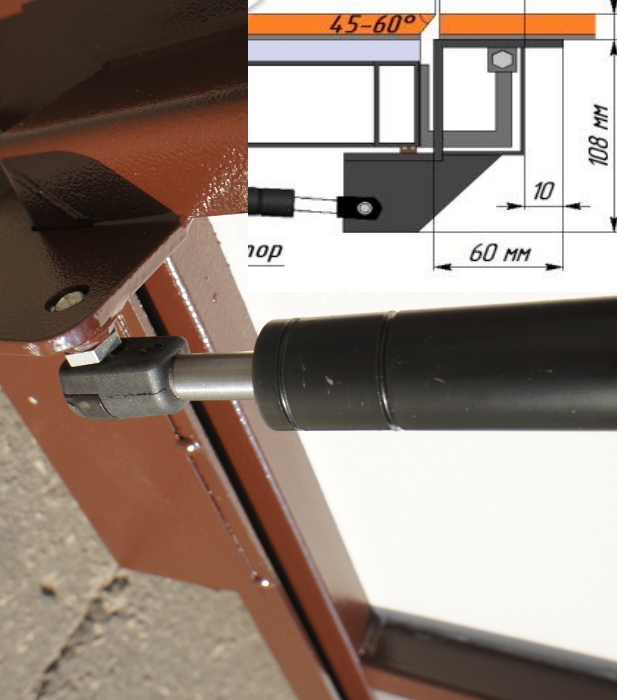

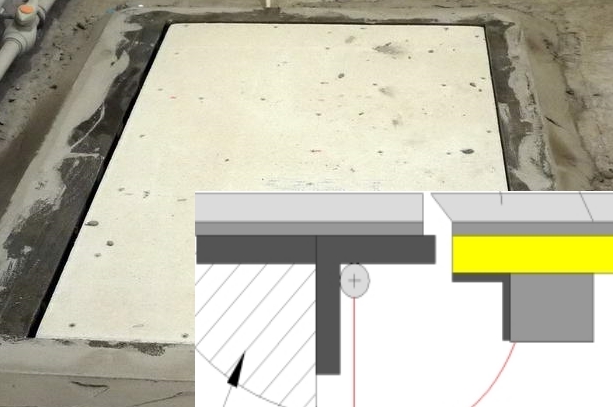

Эскиз узла и вид сверху Открытая дверца вид сверху

В стальном люке без утепления четверть для посадки двери выполнена по трем сторонам коробки, за исключением обращенной к оси открывания. Опорная полка здесь помешала бы полному ходу шарниров, поэтому с петлевой стороны остается сквозная щель в полу.

После финишной облицовки плиткой технологический зазор створки заполняется по периметру силиконовым герметиком в цвет затирки. Высохший шов превращается в эластичный резиновый уплотнитель.

Аккуратно прорезанный под углом 45° шов спасает от сквозняка, защищает от попадания внутрь капель воды при влажной уборке.

2. Конструкция со смещенной петлей люка погреба.

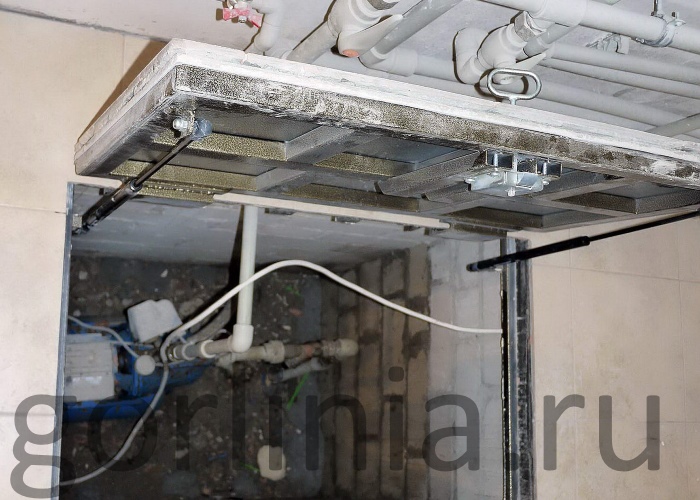

Бесщелевой люк АМО Сторона оси вращения вид снизу

Сплошную опорную поверхность с уплотнителем удалось сформировать в напольной модели АМО и РАМ. Применение рамы из холоднокатанной стали позволило увести ось вращения за посадочный размер дверцы. Палец из прутка в поворотной втулке располагается в специальных глухих коробах, чтобы избежать тяги из цоколя.

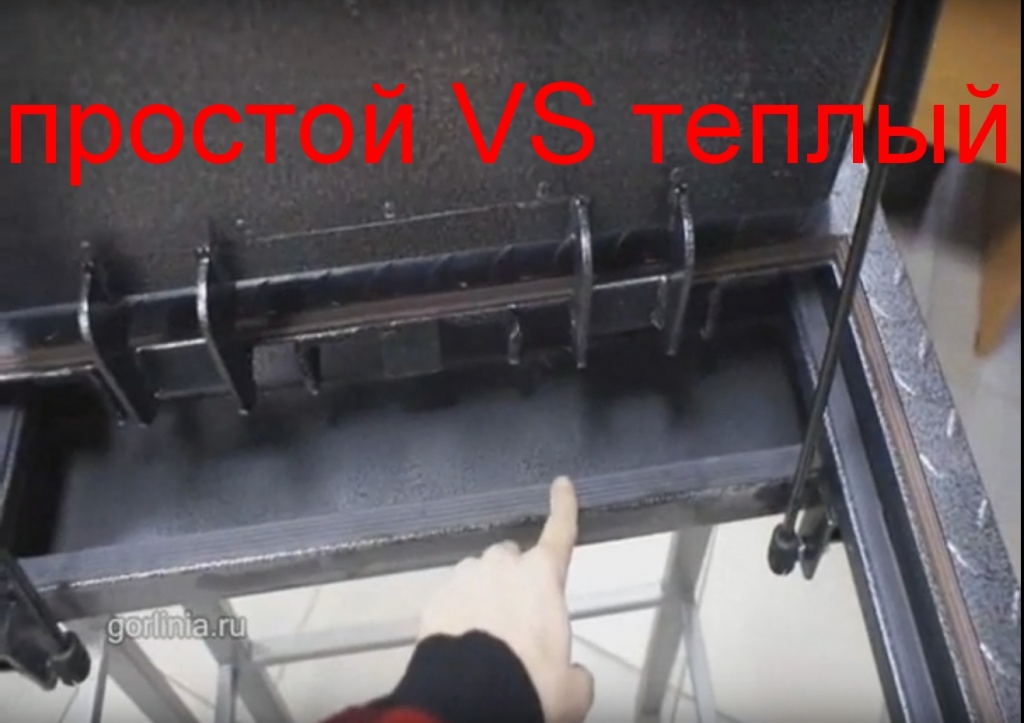

3. Утепленная модификация Стелс Термо с коробом под шарнирами.

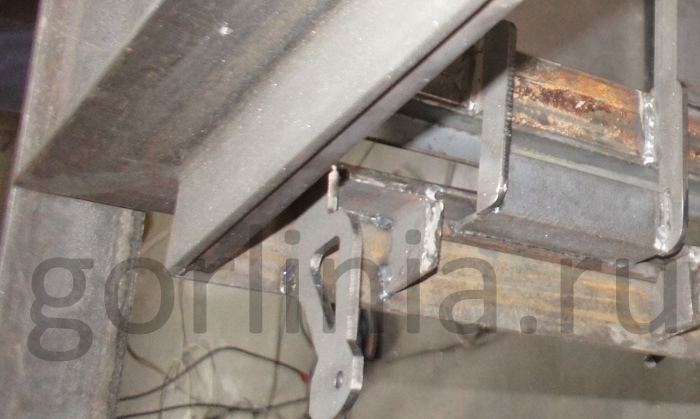

Кожух термо рамы фото с нижней стороны Вид

В утепленном исполнении петлевое соединение закрыто снизу кожухом. Стальная кромка служит опорной поверхностью для плотного примыкания крышки со стороны подъемного механизма. Таким образом резиновый контур уплотнения замыкается.

Смещенные петли-трансформеры и защитный кожух закрывают петлевую щель, но уменьшают световой проем открытой дверцы на 100 и 160 мм. соответственно. Учитывайте это при устройстве спуска в домашний погреб.

Перейти в каталог!

Конфигуратор подбора комплектующих для напольного люка своими руками

При помощи данного конфигуратора можно выбрать необходимые комплектующие для изготовления напольного люка своими руками. Ничего не забыть и испытать наибольшее удобство при оформлении заказа.
Просто выберете комплектующие, которые Вам потребуются для изготовления потайного люка своими руками, укажите количество на сколько люков нужно комплектов. Добавьте в корзину, оформите, оплатите и получите Ваш заказ.
ВНИМАНИЕ!
Максимальная толщина дверцы с отделкой не должна превышать 40 мм. Максимальное выступание двери, со стороны петель, за край петли, которым она крепиться к проему не более 25 мм. Если толщина двери превышает 40 мм, необходимо в дверце изнутри предусмотреть посадочные площадки (выборки) под петли, утончающие дверцу в местах присоединения петель к двери.




Расчет действия сил газлифтов на дверцу люка, кгс



Газлифт 30 кгсГазлифт 50 кгсГазлифт 80 кгсГазлифт 100 кгс


Пример использования:

Моделирование прочностных характеристик Петли:

Расчетный Вес двери 30 кг. Установлены газлифты 100 кгс - 2 штуки. Моделирование проводилось в двух режимах: в режиме максимальной пиковой кратковременной нагрузки на петли - дверь открыта на 45 градусов и в режиме максимально длительной нагрузки - дверь люка закрыта.

Кинематика петли:





Инструкция по монтажу:



Написать отзыв

Ваше Имя:

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка: Плохо           Хорошо

Введите код, указанный на картинке:

Продолжить

Петли для напольного люка в Симферополе (500 товаров) 🥇

Тип: нестандарт, Категория: напольный, Схема открывания: распашная дверца

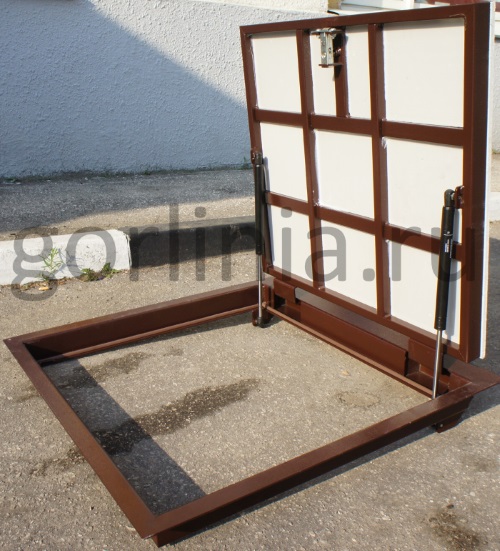

Люк напольный МАКС на петле с газовыми пружинами механизмом запирания 1400 * 1200 (Ш В) Доставка: Симферополь Онлайн консультант Бесплатный номер 8 800...

Петли для напольного люка в Москве (500 товаров) 🥇

Тип: нестандарт, Категория: напольный, Схема открывания: распашная дверца

Люк напольный МАКС на петле с газовыми пружинами поворотной ручкой 1300 * 700 (Ш В) Компания из Москвы, доставка Онлайн консультант Бесплатный номер 8 800...

Комплект №6-50 для напольного люка своими руками (Петли 139 Газлифты 50 кгс с кронштейнами +++)

Комплект предназначен для изготовления, встроенного заподлицо, напольного люка под плитку своими руками с подъемным механизмом с использованием газлифтов.

ВНИМАНИЕ!
Максимальная толщина дверцы с отделкой не должна превышать 40 мм. Максимальное выступание двери, со стороны петель, за край петли, которым она крепиться к проему не более 25 мм. Если толщина двери превышает 40 мм, необходимо в дверце изнутри предусмотреть посадочные площадки (выборки) под петли, утончающие дверцу в местах присоединения петель к двери.

В комплект №6-50 входят:
1. Петля Трансформер 139-79-52. Оц 2.0 мм с винтом М6х50, шайбой и гайкой М6 - 2 шт.
2. Гайка забивная М8 с болтом М8х110 - 1шт.,
3. Замок-защелка для напольного люка - 1 шт.,
4. Ручка поворотная с квадратом 8 мм - 1 шт.,
5. Газлифты 50 кгс, 2 шт.,
6. кронштейн дугообразный из стали 4 мм с отверстиями - 2 шт.,
7. уголок 30х30х200 с накладкой 30х200 из стали 3 мм - 2 шт.,
8. винт DIN 7991 М6х50 c гайкой М6 - 6 шт.,
9. болт М8х40 с 2-мя гайками М8 - 4 шт.,
10. Инструкция по монтажу.




Пример использования петли

Моделирование прочностных характеристик Петли:

Расчетный Вес двери 30 кг. Установлены газлифты 100 кгс - 2 штуки. Моделирование проводилось в двух режимах: в режиме максимальной пиковой кратковременной нагрузки на петли - дверь открыта на 45 градусов и в режиме максимально длительной нагрузки - дверь люка закрыта.



Петли для напольных люков в Санкт-Петербурге (500 товаров) 🥇

Тип: нестандарт, Категория: напольный, Схема открывания: распашная дверца

Люк напольный МАКС на петле с газовыми пружинами механизмом запирания 1250 * 950 (Ш В) Доставка: Санкт-Петербург Онлайн консультант Бесплатный номер 8 800...
