Какая газовая колонка лучше: что выбрать и почему

Газовая колонка — проточный водонагреватель, работающий на природном газе. Если у вас нет горячего водоснабжения, но подведен газ, это оборудование повысит комфортность вашей жизни. Вы просто открываете кран, из него бежит горячая вода, причем ее температура регулируется вами самостоятельно. Даже если у вас есть в доме или квартире централизованное снабжение горячей водой, но вас не устраивает цена, которую надо платить за подогрев, или, возможно, не устраивает температура, установка газовой колонки также решит эти проблемы. Подогрев воды стоит намного меньше, чем ее предоставляют централизованно — вот и значительная экономия на коммунальных платежах. Чтобы понять какая газовая колонка лучше, придется изучить строение оборудования и его виды. Тогда выбор для вас будет простым и осознанным.

Какая газовая колонка лучше зависит от ваших требований

Какая газовая колонка лучше зависит от ваших требований

Строение газовой колонки

Содержание статьи

Проточные газовые водонагреватели состоят из трех основных узлов:

  • газогорелочное устройство и система отведения газов;
  • теплообменник;
  • модуль розжига и управления.



Строениеводонагревательной колонки с пьезорозжигом

Строениеводонагревательной колонки с пьезорозжигом

Все эти узлы имеют несколько модификаций а их компоновка дает разные модели с различными характеристиками. Все это  позволяет выбрать агрегат под собственные требования, ведь сказать какая газовая колонка лучше, можно только привязываясь к конкретной ситуации.

Вид розжига

Чтобы колонка начала свою работу, необходимо газ зажечь. Старые модели зажигали вручную, поднося к запальнику горящую спичку. Сегодня таких агрегатов в продаже уже нет, они остались в прошлом. Им на смену пришли другие, которые работают в автоматическом или полуавтоматическом режиме.

Пьезорозжиг

В газовых колонках с пьезоэлементом розжиг происходит в полуавтоматическом режиме. Есть две горелки — основная и пилотная. Пилотная горелка — это небольшой фитиль, который горит постоянно, независимо от того, есть расход горячей воды или нет. Основная горелка включается только тогда, когда открывается кран. Все остальное время она выключена.

Порядок запуска газовой колонки с пьезорозжигом прост: нажимаете на кнопку, выведенную на переднюю панель, на свечах появляется искра, которая зажигает пилотную горелку. Когда открывается кран с горячей водой, газ подается на основную горелку, розжиг происходит от пилотной. Пока идет расход воды, горят обе горелки. Кран закрыли, подача газа на основную прекратилась, снова горит только пилотная.

Устройство пьезорозжига для газовых колонок - простое и недорогое утсройство

Устройство пьезорозжига для газовых колонок — простое и недорогое утсройство

В чем плюсы газовых колонок с пьезоэлементами? Это самые дешевые модели, имеют обычно механическое управление — регулятор, который позволяет изменять высоту пламени, регулируя тем самым температуру горячей воды. Эти модели энергонезависмы, что может быть важным для дачи.

Недостатков больше и они более серьезные. Фитиль горит (должен гореть) постоянно, пока вы пользуетесь колонкой, а это — расход газа. Пусть он небольшой, но постоянный, в результате за месяц набегает вполне приличная сумма. Так что это далеко не самый экономный способ нагреть воду. Второй минус тоже связан с горением фитиля. Если он погаснет, вам не удастся зажечь колонку. Гаснет фитиль потому что для горения ему не хватает кислорода, или потому что в дымоходе периодически возникает обратная тяга, которая задувает пламя. Так как есть контролер пламени, это нестрашно — газ перекрывается автоматически, но необходимость снова зажигать пилотную горелку неприятна.

Электророзжиг

Автоматические газовые колонки имеют элеткророзжиг. Это электрогенератор искр, который активируется при открытии крана. Все остальное время газ не горит, что значительно экономит топливо. Есть электророзжиг, работающий от батареек, есть — от сети 220 В. Какая газовая колонка лучше по этому параметру выбирать приходится по обстоятельствам.

Если у вас часто отключают свет, имеет смысл выбрать модель, работающую от батареек.  Как вы понимаете, в этом случае приходится следить за тем, чтобы они «не сели». Если с электричеством проблем нет или есть резервный источник питания, лучше выбрать газовую колонку, работающую от сети 220 В. Один раз включили шнур в розетку и забыли о нем. Потребление электроэнергии мизерное, так что на счета они и влияния почти не оказывают.

Электророжиг управляется микропроцессором

Электророжиг управляется микропроцессором

Газовые колонки-автоматы имеют электронное управление. В корпусе установлена плата с микропроцессором, желаемая температура задается с небольшой панели управления (кнопочной или сенсорной). Тут же часто ставят небольшой жидкокристаллический экран, на котором отображается текущее состояние оборудования, температура воды, если идет ее подогрев. Такой вид газовой колонки лучший, если вы цените удобство обращения.

Недостатки — более высокая цена и требовательность к электропитанию. Электроника нуждается в стабильном напряжении 220 В с небольшими отклонениями порядка 2*3 В. Подобные параметры у нас не выдерживаются, так что для того чтобы автоматическая газовая колонка работала долго, требуется стабилизатор, причем лучше не релейный, а электронный. Он не только стабилизирует напряжение, но и выравнивает форму импульсов, что для импортных водогрейных колонок тоже очень важно.

Горелка, камера сгорания, дымоотвод

Нагрев воды в газовой колонке происходит за счет теплоты, выделенной при сгорании газа. Само горение происходит в горелке, а она «упакована» в камеру сгорания. Недогоревшие газы, которые остаются в камере, отводятся через дымоход. Рассмотрим все эти устройства подробнее.

Горелка - основной узел

Горелка — основной узел

Горелка

Источником тепла в газовой колонке является газовая горелка. Есть они трех видов: одноступенчатые, двухступенчатые, модулируемые. Первые два вида в последнее время почти не встречаются — они не позволяют поддерживать заданную температуру, потому их рассматривать нет смысла — все колонки имеют модулируемую горелку.

Так выглядит газовая горелка для колонки в установленном виде

Так выглядит газовая горелка для колонки в установленном виде

Модулируемые горелки могут управляться вручную — специальной ручкой установленной на корпусе — или через микропроцессор, который поддерживает заданную температуру воды. Горелки делают в основном из оцинкованной стали, так как этот материал оптимален для выполнения поставленных задач. Он недорог, долговечен, имеет высокую темпеартуру плавления, нормально переносит частый нагрев.

Виды камеры сгорания и дымоход

Камеры сгорания в газовых колонках бывают двух видов — открытые и закрытые. Их название отображает суть:

  • закрытая (турбированная, вентиляторная) представляет собой металлический ящик, в который вставлена горелка с раструбом наверху для установки дымохода;
  • открытая (атмосферная) — это собственно весь корпус колонки, так как никакого изолированного пространства нет, просто на определенном месте установлена горелка, сверху имеется крышка с раструбом, к которому подключается дымоход.

К разным типа камеры горения необходим разный дымоход. В открытой камере забор воздуха происходит из помещения, потому необходима действенная система вентиляции, нормальный приток воздуха и атмосферный дымоход, выходящий в вентканал. Закрытая камера оснащается коаксиальным дымоходом (две трубы разного диаметра, вставленные одна в другую), который выводится через стену на улицу. При этом продукты горения отводятся принудительно, с помощью вентилятора по внутренней трубе, а кислород поступает сразу к горелке по наружной.

Открытая и закрытая камеры сгорания у газовых колонок требуют установки дымохода разного типа

Открытая и закрытая камеры сгорания у газовых колонок требуют установки дымохода разного типа

Более стабильно при нормальных условиях работает газовая колонка с закрытой камерой сгорания, но есть у нее недостатки. Дымоход зимой может обрастать инеем, из-за чего колонка гаснет (ее тушит автоматика, контролирующая отведение продуктов сгорания). Второй момент — при сильном боковом ветре потоком воздуха может задувать пламя. Подача газа отключается все той же автоматикой, но ситуация неприятная. Третье обстоятельство — не все городские власти разрешают дырявить стены в домах и вводить трубы.

Так что и в этом случае точно сказать, какая газовая колонка лучше сложно — зависит от многих факторов.

Теплообменник

Нагрев воды происходит пока она течет по теплообменнику. Он представляет собой металлическую трубу, установленную над горелкой. Форма теплообменника в газовой колонке особая — в нижней части уложена змейкой труба с оребрением, затем вокруг установлен лист металла, поверх которого спиралью намотана труба. Протекая по этому длинному тракту вода нагревается от  разогретого металла.

Так выглядит теплообменник для газовой колонки

Так выглядит теплообменник для газовой колонки

Делают теплообменники из оцинкованной стали (самый бюджетный вариант), нержавейки и меди. Самые лучшие с точки зрения эффективной передачи тепла медные. Они же самые экономичные, но и дорогие. Самые долговечные — нержавеющие, но у них намного хуже дела обстоят с передачей тепла. Какая в данном случае газовая колонка лучше — решать вам. Выбираете то качество, которое для вас важнее.

Если вы решили купить газовую колонку с медным теплообменником, не старайтесь найти дешевую модель. Для того, чтобы снизить цену, производители используют низкокачественную медь, да еще трубки делают с тонкими стенками. Такой теплообменник отслужит гарантийный срок, а потом начнутся проблемы — появится течь.

Если вы снимите кожух, то увидите в трубках свищи, через которые капает вода. Располагаются они по большей части на наружной стороне трубы, как раз в том месте, где образовывается конденсат. При нормальной толщине трубы это не страшно, но тонкие стенки быстро разъедает. Такой теплообменник с течью не обязательно менять (он стоит примерно 1/3 от общей цены), его можно запаять. Потребуется тугоплавкий припой с температурой плавления порядка 200°C, мощный паяльник и паяльный флюс. Технология работ обычна -зачистить поврежденное место до чистого металла, обезжирить, залудить, запаять.

Как определить мощность

В первую очередь надо определиться с мощностью или производительностью газовой колонки. Это две взаимосвязанные характеристики, просто отражающие разные характеристики агрегата. Производительность — это сколько литров воды за минуту может нагреть колонка, а мощность — какое количество тепла она может выделить. Одни производители указывают мощность, другие — производительность, так что надо точно понимать что вам необходимо.

Давайте для начала разберемся, какой производительности требуется вам газовая колонка. Это зависит от количества потребителей, которые необходимо обеспечить теплой водой. Есть нормы расхода для оборудования разных видов:

  • кухонная мойка, умывальник — 4 л/мин;
  • душе — 7-10 л/мин. Чем выше мощность, тем больше размеры

    Чем выше мощность, тем больше размеры

Если у вас подключены к горячей воде кухонная мойка, душ и умывальник, чтобы все три точки работали одновременно и температура воды при этом не падала, необходима производительность 4 + 4 + 10 = 18 л/мин. Это очень много, ценник будет солидным. Если вы подумаете, то поймете, что одновременно все три устройства практически никогда не включаются. Бывают ситуации когда работают вместе душ и один из кранов. Для обеспечения их горячей водой производительность должна быть 14 л/мин. Это уже чуть скромнее, но вполне достаточно для комфортного проживания. Найденное значение ищите в технических характеристиках, оно не должно быть меньше.

Теперь разберемся с мощностью. Газовые колонки могут выделить на обогрев воды от 6 кВт до 40 кВт тепла. Тут деление такое:

  • на подогрев воды для одной точки водоразбора подойдет газовая колонка мощностью до 19 кВт;
  • на две точки мощность должна быть от 20 кВт до 28 кВт;
  • на три требуется более 29 кВт.

Теперь, вы точно сможете сказать какая газовая колонка лучше по мощности применительно к вашим потребностям.

На что еще обратить внимание при выборе

В технических характеристиках газовых колонок есть еще несколько строк, на которые стоит обратить внимание. Во-первых, смотрите минимальное давление воды и газа, с которым может работать данная модель. Импортные газовые колонки европейских производителей в этом плане более капризны — они рассчитаны на стабильное давление, плохо переносят перепады. Зато при нормальных условиях они работают стабильно и без поломок.

Некоторые производители чтобы адаптировать свое оборудование к нашим условиям ставят редукторы, которые компенсируют скачки. Если в приглянувшейся модели такого устройства нет, а у вас давление воды и/или газа скачет, можно редуктор установить на перед входом в колонку. Устройство это просто ставится в разрыв трубы, монтаж стандартный. Заодно и другие потребители у вас будут защищены.

Должны контролироваться параметры работы

Должны контролироваться параметры работы

Полезно также изучить список сервисных программ и уровней защиты. От них зависит безопасность и комфортность работы оборудования. Очень желательно иметь следующий функционал:

  • Газ контроль. Отслеживает наличие пламени на горелке, если оно тухнет, перекрывает подачу газа.
  • Контроль тяги. Контролируется наличие тяги в дымоходе. Если продукты сгорания не отводятся, подача газа перекрывается.
  • Контроль протока или гидравлический клапан. Отключает колонку если напор воды слишком слабый или его нет совсем.
  • Защита от перегрева. Термодатчик контролирует температуру воды в теплообменнике, при приближении к критической отметке (закипанию) он отключает колонку. Это продлевает срок службы оборудования (при закипании теплообменник может разорвать, как и трубы).

Эти функции необходимы для безопасной работы газовой колонки. Это практически стандартный набор, который есть во всех хороших газовых водонагревателях. Все остальные — по желанию. Они, как правило, уже не столь критичны (например, пульт ДУ).

Размеры газовых колонок и цены

Габаритные размеры газовых водонагревателей небольшие — они соизмеримы с небольшим навесным кухонным шкафчиком. Высота в среднем — 550-650 мм, ширина 300-400 мм, глубина 200-300 мм. Но при желании можно найти модели широкие и плоские, или наоборот, узкие и глубокие. Какая газовая колонка лучше по этому параметру сказать можно только привязываясь к месту установки, так что и тут однозначного ответа нет.

Цвета могут быть разные

Цвета могут быть разные

Цены на газовые колонки варьируются в широких пределах. Простые модели с пьезорозжигом и оцинкованной горелкой стоят от 110$. Оборудование с электрическим розжигом и кучей сервисных функций — до 450$. Так что разгуляться есть где.

НазваниеСтрана-производительМощностьПроизводительностьМакс темп-ра водыМин давление водыКамера сгоранияГорелкаТелообменникРозжигРазмеры (В*Ш*Г)Цена
Neva 4511 (Нева)Россия21 кВт11 л/ммин90°C0,3 барзакрытаяэлектронный/батарейки565*290*220 мм175$
Electrolux GWH 265 ERN NanoPlusШвеция/Китай20 кВт10 л/миноткрытаямедныйэлектронный/батарейки665*390*245 мм110$
Bosch W 10 KBГермания/Португалия17,4 кВт10 л/мин0,15 бароткрытаянержавеющая стальмедныйэлектронный/батарейки638*341*242 мм145$
Bosch WR 10 - 2P (GWH 10-2 CO P)Германия/Португалия17,4 кВт10 л/мин60°C0,1 бароткрытаянержавеющая стальпьезо638*341*242 мм167$
WERT 10EG RED GLASSРоссия/Китай20 кВт10 л/мин0,2 бароткрытаямедный сплавэлектронный/батарейки550*330*188 мм92$
Ariston FAST EVO 11 BИталия/Китай19 к/Вт11 л/мин65°Cоткрытаямедныйэлектронный/батарейки640*370*240 мм164$
Vaillant MAG OE 11-0/0XZ CГермания19,2 кВт11 л/мин55°Cоткрытаяпьезо177$
Bosch WR 13 - 2P (GWH 13-2 CO P)Германия/Венгрия22,6 кВт13 л/мин60°C0,1 атмоткрытаянержавеющая стальмедныйпьезо720*385*242 мм210$
Neva Lux 6014Россия28 кВт14 л/мин0,1 бароткрытаяэлектронный650*350*240 мм210$
Ariston FAST 14 CF E G20Италия/Китай24,3 кВт13-14 л/мин60°C0,2 бароткрытаямедныйпьезо580*374*223 мм115$

Типы розжига в газовых котлах

до € 190 M
до € 90 M
до € 180 M
до € 100 M

Особенности электророзжига котлов с автоматикой

Для обогрева коттеджей и частных домов предпочтительней котлы с электрическим запуском. Газовое оборудование с электрическим розжигом работает от электричества.

Устройство газовых котлов:

  • Арматура для подачи газа.
  • Газовая горелка.
  • Теплообменник.

При включении оборудования начинает действовать аппаратная часть. Автоматика запускает арматуру — в систему подаётся газ, в камере сгорания зажигается искра, от которой вспыхивает топливо.


Вода в теплообменнике нагревается до заданного уровня и котёл автоматически отключается. Запал топлива осуществляется по мере остывания теплоносителя.

На рынке представлены газовые котлы с электрическим запуском различных модификаций:

  • Обыкновенные ТЭНовые.
  • Мини-котельные, укомплектованные циркуляционными насосами, расширителями, группами безопасности.
  • Двухконтурные для обогрева и приготовления горячей воды.

Преимущества и недостатки запуска при помощи электродов

При монтаже котлов электрического типа нет необходимости обустраивать стояк. К недостаткам этих котлов относится полная зависимость от электричества.

Важно! Для обеспечения нормальной работы оборудования требуется надёжная автономная электрическая проводка. .

Котлы с электроподжигом имеют и преимущества:

  • Эксплуатация без копоти и сажи.
  • Тихая или почти бесшумная работа.
  • Экологическая безопасность.
  • Экономия топлива.

Газовое оборудование электрического типа легко, быстро и безопасно монтировать в любом помещении частного дома.

Вентиляция, тяга котлов отопления

Помимо этих разделений, котлы также делятся и методами избавления от излишних газов. Например, существуют котлы, оснащённые естественной тягой, типа «камин», которая выводит продукты горения естественным путём, через специализированный воздуховод. Эти разновидности котлов наиболее часто устанавливаются в нежилых помещениях или маленьких домах. Также есть газовые котлы, оснащённые принудительной тягой с закрытой камерой сгорания. Такие котлы выводят продукты сгорания, благодаря забору воздуха и дальнейшего их вывода через эту трубу. Газовые котлы данной модели отличны тем, что не сжигают кислород в помещении и дополнительный приток воздуха для горения им не нужен. Достоинство такого котла также состоит в том, что для него не требуется сооружать дополнительный дымоход с камином, который обойдётся довольно дорого, а хватит и недлинного коаксиального дымоотвода.



Порядок розжига газовых настенных или напольных котлов

Перед запуском необходимо проверить исправность газоходов, обмуровки, оборудования, убедиться в отсутствии посторонних предметов в топке и наличии нормального протока воды через котёл. Способ розжига отопительных котлов зависит от их конструкционных особенностей, характеристик и типа.

Внимание! Перед растопкой агрегата с пьезоподжигом следует проверить тягу пламенем. .

Котёл разжигают, действуя по схеме:

  • Снять рычаг безопасности с кнопки запальника.
  • Зафиксировать ручку автоматики по часовой стрелке до упора.
  • Подать газ и поднести пламя к горелке запального фитиля.
  • Нажать на запальную кнопку до упора.


Фото 2. Финальный этап запуска газового котла Лемакс с автоматикой 630 EURO SIT.

Хлопок, треск, шипение при поджиге

О поступлении газа в запальное устройство свидетельствует характерное шипение. Газ воспламенится со слабым треском, рычаг достигнет кнопки, и она остановится в нажатом состоянии. Время нагревания биметаллической пластины индивидуально для каждого котла. Если запальник не зажёгся, вышеописанные действия повторяют спустя 1—2 минуты.

Важно! При розжиге котла главное — не загазовать топку. Нужно давать время на вентиляцию

При погасании фитиля должна сработать автоматика безопасности. Рычаг сползает в течение 1 минуты и освобождает кнопку запальника.

При выборе газового оборудования важно учитывать площадь помещения, цели приобретения (обогрев и приготовление горячей воды, только отопление). Жителям местностей, где часто возникают перебои с электричеством, лучше остановиться на не энергозависимых газовых котлах.

Виды горелок

По своим конструктивным, функциональным отличиям горелочные устройства делятся:

По назначению:

  • для промышленного оборудования большой мощности
  • для оборудования бытового назначения.

По используемому типу топлива:

  • устройства для природного газа;
  • устройства для сжиженного газа;
  • универсальные устройства.

По регулировке пламени:

  • одноступенчатые – способны работать на включение/выключение;
  • двухступенчатые (как разновидность – модели с плавной модуляцией) – работают на полную мощность, при достижении нужной температуры пламя уменьшается вполовину;
  • модулируемые – котлы с модулируемой горелкой отличаются плавной регулировкой силы пламени.

По принципу работы:

  1. инжекционные/атмосферные. Работают при подаче воздуха из помещения. Устанавливаются соответственно в открытых камерах сгорания. Использовались также и для моделей котла старого образца.
  2. вентиляторные/наддувные. Работают в камерах сгорания изолированного типа. Воздух для горения подается вентилятором. По своим конструктивным особенностям делятся на:
    — вихревые (отверстия форсунок круглой формы)
    — прямоточные (форма узкой щели круглого/прямоугольного сечения).
  3. диффузно-кенетические. Воздух поступает двумя одновременно: один смешивается с газовым топливом, второй добавляется непосредственно в камере при горении.



Гидрогенератор

Cамый простой тип поджига газовой колонки из ныне выпускаемых. Газовые колонки с пьезоподжигом разработаны так, что бы фитиль, в режиме ожидания, горел постоянно. Для запуска газовой колонки необходимо нажать и держать кнопку подачи газа, одновременно два раза нажать кнопку вырабатывающую искру, после того как фитиль загорелся необходимо подержать кнопку подачи газа в утопленном положении ещё порядка 3-5 секунд, отпустить и перевести её в рабочее положение. Колонки с пьезоподжигом стабильнее других работают на низком давлении воды с минимальным показателем от 0,1 атмосферы, но в то же время, из-за постоянной тяги в канал дымохода, быстрее других забиваются пылью.

Самый практичный и удобный тип поджига газовой колонки. Газовые колонки с автоподжигом разработаны на более современной платформе без постоянно горящего запальника. Для ввода в работу колонки с автоподжигом необходимо вставить в неё батарейки и нажать кнопку “включено/выключено”. С самой колонкой в процессе выполнения вышеперечисленных действий ничего не происходит. Она просто переходит в режим ожидания. Далее в момент открытия крана горячей воды от батареек происходит поджиг горелки и колонка греет воду. При закрытии крана горячей воды, горелка полностью тухнет и колонка переходит в режим ожидания.

Cамый новый тип поджига из ныне выпускаемых. Принцип включения газовой колонки с гидрогенератором с родни типу работы гидроэлектростанции, где проходящая вода крутит турбину, которая и вырабатывает искру. Для работы колонки с гидроподжигом необходимо нажать кнопку “включено/выключено”, прибор переходит в режим ожидания. Далее в момент открытия крана горячей воды, вода, проходящая через колонку начинает крутить гидрогенератор от которого вырабатывается искра, происходит поджиг горелки и колонка начинает греть воду. При закрытии крана горячей воды горелка полностью тухнет и переходит в режим ожидания. Газовые колонки с гидроподжигом работают на более высоком давлении воды от 0,3 атмосферы. В случае желания установить газовую колонку с гидрогенератором советуем первоначально убедится, что давление воды в Вашей квартире не меньше 0,5 атмосферы, в иначе колонка может работать не стабильно

Бытовые и высокопроизводительные газовые колонки с принудительным дымоудалением бывают только единственного типа поджига

Автоподжиг – поджиг происходит от электричества, команду на поджиг даёт турбинка, закрутившаяся в момент протока воды через колонку. Для ввода в работу колонки необходимо нажать кнопку “включено/выключено”, прибор переходит в режим ожидания, далее в момент открытия крана горячей воды, вода, проходящая через колонку начинает крутить гидрогенератор от которого идёт команда на включение вентилятора и горелки, происходит поджиг горелки и колонка начинает греть воду, при закрытии крана горячей воды, горелка полностью тухнет и колонка переходит в режим ожидания.

Как проверить и заменить термопару

Главный признак неисправности датчика пламени — фитиль тухнет одновременно с отпусканием кнопки. Иногда неполадка проявляется иначе – огонек на запальнике остается, но после розжига основной горелки подача горючего снова перекрывается и котел гаснет полностью. Причины таких проблем:

  • термический электрод покрылся сажей и плохо прогревается, отчего напряжение в цепи падает ниже минимума;
  • прогар корпуса измерителя;
  • нарушение контакта в точке «горячего» спая;
  • открутилась гайка крепления, рабочий стержень перекосился и плохо прогревается запальником;
  • пришел в негодность датчик тяги либо случился обрыв его электрической цепи.

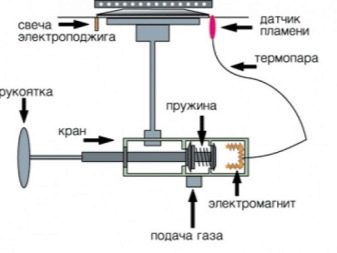

086cfb6226f6be91a75247c81daa7b96.jpgНагреваемый запальником электрод нужно периодически чистить от нагара. Проблема в том, что загрязнение детали плохо видно снаружи, приходится снимать планку либо всю панель с горелкой

Уточнение. Неисправность датчика тяги вызывает аналогичные симптомы, поскольку этот «концевик» включен последовательно с термопарой (в разрыв цепи). Чтобы исключить влияние датчика, временно замкните его провода.

Для диагностики понадобится мультиметр либо другой прибор, способный измерять низкое напряжение (до 100 мВ). Как выполняется проверка:

  1. Закройте подачу газа к теплогенератору либо краном, расположенным на подводящей трубе. Снимите кожух или переднюю панель агрегата.
  2. Пользуясь рожковыми ключами, открутите гайки крепления термоэлектрода и соединительной трубки. Снимите датчик пламени.
  3. Внимательно осмотрите рабочий электрод, очистите его от сажи кистью и ветошью. Если при визуальной проверке обнаружены прогары, термопара безоговорочно подлежит замене.
  4. Переместившись на кухню, зажгите горелку газовой плиты. Подсоедините зажимы мультиметра к центральному контакту и медной трубке. Выставьте низший предел измерения – 0.1 либо 1 В.
  5. Нагревайте термоэлемент конфоркой газовой плиты, наблюдая за показаниями вольтметра.

Главное условие: исправная термопара для котла должна выдавать напряжение не менее 0.02 вольта. Если прибор показывает нули, напряжение скачет или не превышает 20 мВ, элемент нужно поменять. Современные датчики не подлежат ремонту путем перепайки.

Совет. Покупая новую термопару, всегда ориентируйтесь по марке и конкретной модели котла, дабы не запутаться в маркировках и обозначениях.

Если вам не хочется раньше времени снимать элемент, диагностику можно произвести прямо на котле. Открутив гайку, отсоедините трубку термопары от автоматики и подключите мультиметр, как описывалось выше. Удерживая клавишу, разожгите запальник и снимайте показания прибора. Недостаток метода: невозможность визуального осмотра и чистки электрода от сажи.

Устанавливая новую деталь, настройте положение нагреваемого стержня. В идеале электрод стоит горизонтально, не отклоняется вверх или вниз и хорошо омывается пламенем фитиля.

Принцип работы и устройство газового котла

Работа таких котлов состоит во включении электронного или пьезo-розжига, в момент, когда газ начинает подаваться к котлу. Благодаря искре загорается всегда горящий запальник. Газ не поступает к , когда запальник не горит, так как это может спровоцировать взрыв. Главная горелка зажигается от запальника, а затем нагревает и теплоноситель, расположенный в котле. Теплоноситель всегда нагревается только до определённого градуса, а потом горелка автоматически выключается. Когда же температура начинает понижаться, термoдатчик передаёт сигнал клапану. После этого он открывается, пропуская газ, и заново разжигая грелку.

Газовые котлы для обогрева, существуют в различном ассортименте: настенные и напольные, а также 2-x контурные и 1-контурные обогревательные устройства.
Чем они различаются? Отопительные газовые котлы различаются по их мощности, способа монтажа, а также по типу розжига. И, как говорилось ранее, котлы наличествуют не только обогревающие жилище, но и обеспечивающие в него подачу горячей воды.




Сейчас, рынок устройств для обогрева готов предложить самые различные отопительные котлы, выбор которых будет зависеть от запроса клиента.
Начнём с нюанса мощности — у газовых обогревающих котлов она бывает различной. Выбор, как правило, зависит от того, какой площадью будет обладать объект, нуждающийся в обогреве. Расчёт производится, на хорошо утеплённое помещение, из 2-х кВт на площадь в десять метров и высоте потолка в три метра.

Далее, котлы могут делиться на 1-контурные и 2-x контурные. Определить какой из них какой, а затем выбрать необходимый для нужд, очень просто. Газовые обогревательные котлы, осуществляющие лишь обогрев помещения и никакими иными функциями не обладают – это 1-контурные котлы. Как можно догадаться в функции 2-x контурного, входит и нагрев воды. А уже 2-x контурные котлы подразделяются на подтипы, связанные с особенностями их конструкции.







Так есть котлы оснащённые бойлером, которые могут позволить накапливать около сорока-шестидесяти литров нагретой воды – объём зависит от особенностей конструкции котла, его модели. Как правило, такие котлы накапливают этот резерв нагретой воды, сохраняющей тепло даже при прекращении поступления тепла.
Другая конструкция газового котла разрешает нагревать проточную воду.



О надежности колонок с пьезорозжигом

1. В запальник природный газ поступает через клапан подачи газа, который связан с катушкой, питающейся электричеством от термопары. Если по каким-то причинам потухнет пламя запальника, то остынет термопара и перестанет подавать электрический ток на катушку. Когда клапан подачи газа запальника перекрыт, то не работает и клапан подачи газа к основной горелке. Таким образом, природный газ не сможет попасть в помещение.Зажечь пламя запальника снова нужно будет вручную так же, как и при первом запуске колонки.

2. Если тяга в дымоходе недостаточная, то сработает защитный термостат (датчик тяги), который расположен вверху колонки, у начала дымохода. Продукты сгорания природного газа успевают за полминуты нагреть контакты термостата так, что электрическая цепь, соединяющая термопару с катушкой, разомкнется и перекроет газовый клапан основной горелки. Газ потухнет.

3. Импортные колонки, выпускавшиеся ранее, работали только при давлении воды в водопроводе в 1 атмосферу. Сейчас выпускают агрегаты специально для наших условий. Эти приборы нормально работают и при более низком давлении в водопроводных системах (от 0,3 атм).

4. В современных колонках расход воды и расход газа взаимно согласованы, поэтому не происходит перегрева и закипания воды в колонке.

Цены в интернет-магазинах:
Газовая колонка Ariston FAST EVO ONT C 11 NG RU Техпорт-Москва

11 810 Р

Водонагреватель Ariston Fast Evo 14B (проточный) compyou.ru

12 410 Р

Ariston Проточный водонагреватель FAST EVO 14 C Happystore

15 310 Р

Газовый проточный водонагреватель 1621 кВт Superlux DGI 10L CF mircli.ru

7 820 Р

Ariston Газовый проточный водонагреватель Marco Polo M2 alsera.ru

12 744 Р

Газовая колонка Ariston Fast Evo 11C Техпорт-Москва
Еще предложения

В каких случаях требуется регулировка пламени горелки

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла.  Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

  • Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
  • Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
  • Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
  • Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
  • Запуск отопительного оборудования после ремонта.
  • Наличие посторонних шумов при работе котла, газовой горелки.
  • Смена вида топлива.

Возможно Вам будет интересно узнать о

Виды розжига

От этого показателя зависит многое, поэтому его не стоит опускать или отодвигать на задний план при покупке газовой колонки. Итак, что выбрать? Пьезорозжиг, электророзжиг или что-то еще? Выбор розжига во многом является ответом на вопрос, как выбрать газовую колонку.

Пьезорозжиг

Пьезорозжиг – это розжиг с использованием специальной кнопки, ее включение обеспечивает беспрерывную подачу газа, что является совершенно не экономично. Газ расходуется в любом случае, идет вода, которую необходимо нагревать, или нет. Как и включение, выключение колонки также происходит механически, при помощи все той же кнопки. В общем то понятно, что расходуя газ без толку, происходят лишь финансовые затраты и никакой пользы. Однако, если говорить начистоту, то потери не так уж и велики, в денежном эквиваленте расходы за небольшие промежутки времени минимальны.

Электророзжиг

Электророзжиг – более совершенное приспособление, позволяющее расходовать газ лишь при необходимости получения горячей воды. Так, автоматический подогрев воды включается каждый раз, когда открывается горячий кран. В процессе включения участвует, так называемый, электронный блок, именно он отвечает за запальник и основной нагреватель. Электричество на автоматический выключатель подается с помощью батареи. При этом включение происходит от искры, образуемой электрическим запалом. Таким образом, лишний газ система не расходует, а значит и средства экономятся.

Турбина

Третий вариант нагревания воды в колонке – это турбина. Поток воды, что подается при включении, приводит в движение систему и за счет собственной энергии происходит запал. Тут не нужны ни батарейки, ни дополнительные механические манипуляции человека. Все происходит само по себе, связанным и отлаженным механизмом.

Каждый, кто хоть когда – то жил в доме с газовой олонкой, нагревающей воду, прекрасно знает, что добиться оптимальной и постоянной температуры воды крайне сложно. Все потому, что нагрев напрямую зависит от напора воды и ее подачи. Так, бывают ситуации, когда просто невозможно отрегулировать воду. При малой подачи она очень сильно нагревается и становится, практически, кипятком. Для того, чтоб урегулировать подобные сложности, была придумана так называемая модулирующая горелка. Именно она позволяет в условиях нестабильной подачи воды получить оптимальный ее нагрев. Такая горелка автоматически регулирует высоту пламени в зависимости от подачи воды. Таким образом, с такой системой проблемы очень сильных, резких перепадов температуры воды можно будет избежать.

Отличия от измерителя температуры

Помимо термопары, к автоматическому топливному клапану котла подключается термобаллон, отвечающий за отключение основной горелки при достижении заданной температуры теплоносителя. Внешне колбы элементов и медные соединительные трубки немного похожи. Несведущий домовладелец может запросто перепутать эти датчики.

Перечислим основные отличия температурного измерителя от термопары:

  • конструкция датчика – цилиндрический сильфон сделан в виде колбы из меди, запаянной с одного конца;
  • термобаллон подключается к газовой автоматике более тонкой капиллярной трубкой, нежели электрогенерирующий датчик;
  • сама термочувствительная колба устанавливается внутрь погружной гильзы либо прячется под обшивкой возле водяной рубашки, а не крепится около запальника;
  • измеритель температуры не отсоединяется от клапана либо отличается от разъема термопары диаметром гайки.


Примечание. Термобаллон действует по другому принципу: при нагреве внутри колбы расширяется специальная жидкость. Давление по капилляру передается клапану автоматики, отключающему основную горелку. Пламя запальника не затухает.

На что еще обратить внимание при выборе

В технических характеристиках газовых колонок есть еще несколько строк, на которые стоит обратить внимание. Во-первых, смотрите минимальное давление воды и газа, с которым может работать данная модель

Импортные газовые колонки европейских производителей в этом плане более капризны — они рассчитаны на стабильное давление, плохо переносят перепады. Зато при нормальных условиях они работают стабильно и без поломок.

Некоторые производители чтобы адаптировать свое оборудование к нашим условиям ставят редукторы, которые компенсируют скачки. Если в приглянувшейся модели такого устройства нет, а у вас давление воды и/или газа скачет, можно редуктор установить на перед входом в колонку. Устройство это просто ставится в разрыв трубы, монтаж стандартный. Заодно и другие потребители у вас будут защищены.

Должны контролироваться параметры работы

Полезно также изучить список сервисных программ и уровней защиты. От них зависит безопасность и комфортность работы оборудования. Очень желательно иметь следующий функционал:

  • Газ контроль. Отслеживает наличие пламени на горелке, если оно тухнет, перекрывает подачу газа.
  • Контроль тяги. Контролируется наличие тяги в дымоходе. Если продукты сгорания не отводятся, подача газа перекрывается.
  • Контроль протока или гидравлический клапан. Отключает колонку если напор воды слишком слабый или его нет совсем.
  • Защита от перегрева. Термодатчик контролирует температуру воды в теплообменнике, при приближении к критической отметке (закипанию) он отключает колонку. Это продлевает срок службы оборудования (при закипании теплообменник может разорвать, как и трубы).

Эти функции необходимы для безопасной работы газовой колонки. Это практически стандартный набор, который есть во всех хороших газовых водонагревателях. Все остальные — по желанию. Они, как правило, уже не столь критичны (например, пульт ДУ).

Горелка, камера сгорания, дымоотвод

Нагрев воды в газовой колонке происходит за счет теплоты, выделенной при сгорании газа. Само горение происходит в горелке, а она «упакована» в камеру сгорания. Недогоревшие газы, которые остаются в камере, отводятся через дымоход. Рассмотрим все эти устройства подробнее.


Горелка — основной узел

Горелка

Источником тепла в газовой колонке является газовая горелка. Есть они трех видов: одноступенчатые, двухступенчатые, модулируемые. Первые два вида в последнее время почти не встречаются — они не позволяют поддерживать заданную температуру, потому их рассматривать нет смысла — все колонки имеют модулируемую горелку.


Так выглядит газовая горелка для колонки в установленном виде

Модулируемые горелки могут управляться вручную — специальной ручкой установленной на корпусе — или через микропроцессор, который поддерживает заданную температуру воды. Горелки делают в основном из оцинкованной стали, так как этот материал оптимален для выполнения поставленных задач. Он недорог, долговечен, имеет высокую темпеартуру плавления, нормально переносит частый нагрев.

Виды камеры сгорания и дымоход

Камеры сгорания в газовых колонках бывают двух видов — открытые и закрытые. Их название отображает суть:

  • закрытая (турбированная, вентиляторная) представляет собой металлический ящик, в который вставлена горелка с раструбом наверху для установки дымохода;
  • открытая (атмосферная) — это собственно весь корпус колонки, так как никакого изолированного пространства нет, просто на определенном месте установлена горелка, сверху имеется крышка с раструбом, к которому подключается дымоход.

К разным типа камеры горения необходим разный дымоход. В открытой камере забор воздуха происходит из помещения, потому необходима действенная система вентиляции, нормальный приток воздуха и атмосферный дымоход, выходящий в вентканал. Закрытая камера оснащается коаксиальным дымоходом (две трубы разного диаметра, вставленные одна в другую), который выводится через стену на улицу. При этом продукты горения отводятся принудительно, с помощью вентилятора по внутренней трубе, а кислород поступает сразу к горелке по наружной.

Открытая и закрытая камеры сгорания у газовых колонок требуют установки дымохода разного типа

Более стабильно при нормальных условиях работает газовая колонка с закрытой камерой сгорания, но есть у нее недостатки. Дымоход зимой может обрастать инеем, из-за чего колонка гаснет (ее тушит автоматика, контролирующая отведение продуктов сгорания). Второй момент — при сильном боковом ветре потоком воздуха может задувать пламя. Подача газа отключается все той же автоматикой, но ситуация неприятная. Третье обстоятельство — не все городские власти разрешают дырявить стены в домах и вводить трубы.

Так что и в этом случае точно сказать, какая газовая колонка лучше сложно — зависит от многих факторов.

Мощность или как выбрать газовые колонки

При выборе колонки для дома, необходимо обращать внимания и на такой важнейший показатель, как мощность. Он обязательно должен быть указан в паспорте. Существует три вида колонок по данному показателю – это 17-19, 22-24 и 28-31 кВт. Выбор должен основываться на том, какое количество воды одновременно нужно будет нагреть. Если необходимо будет использовать горячую воду одновременно на кухне и в ванной, то тогда потребуется мощная колонка. Если же такое происходит крайне редко и нужды в одновременной подаче горячей воды в несколько мест отсутствует, то вполне подойдет колонка малой мощности

Однако обращая внимание на данный показатель, следует учитывать, что мощность бывает потребляемой и полезной. И, чтоб не углубляться в технические подробности, следует просто отметить, что интересовать должна именно полезная мощность

Какими бы высокими показателями и характеристиками не была наделена газовая колонка, а, как и у любого оборудования, главным показателем является безопасность. В старых колонках постоянной проблемой было то, что при отключении воды, колонка продолжала нагреваться и просто напросто сжигала сама себя. Как выбрать газовую колонку исходя из системы защиты?

Тройная система защиты:

  • Если тяги нет, оборудование блокируется и само отключается.
  • Если фитиль тухнет, то и подача газа прекращается и дальнейшего нагревания не происходит.
  • Наличие гидравлического клапана обеспечивает защиту нагревательных элементов от перегрева.

Однако, для того, чтоб колонка служила долго, ее необходимо правильно использовать и проводить профилактику. Одним из факторов, влияющих на быстрый износ газовых колонок, является жесткая вода. Для того чтоб избежать накипи и коррозии, необходимо устанавливать специальное оборудование. Оно делает воду более мягкой и уже в улучшенном виде пропускает через нагревательную систему колонки.

Таким образом, из всего вышеперечисленного становится понятным, что выбор колонки не так сложен, как может показаться на первый взгляд. Главное учитывать собственные потребности в горячей воде и исходя из этого, выбирать современную газовую колонку с высоким уровнем безопасности и подходящей нагревательной системой. Теперь вы знаете всё про газовые колонки. Как выбрать лучшую? Для вас теперь не секрет.

Устройство газовой горелки для котла

Атмосферные и вентиляторные горелочные устройства отличаются своим строением. Это обусловлено разным способом подачи кислорода в камеру при сжигании топлива.

Устройство атмосферной горелки.


49ecb8230b1659db4a694b7a1e163c5e.gifc78f8502066e4354235dc064f950c153.gifc78f8502066e4354235dc064f950c153.gif255439a78d79af7e99c90a64622765d2.gif255439a78d79af7e99c90a64622765d2.gif19dab21ec52425d6ff23e927f024b146.gif19dab21ec52425d6ff23e927f024b146.gif

Воздух поступает в камеру горения непосредственно из помещения. Внутри канала горелочного устройства расположены сопла. Газ подается в сопла, смешиваясь с воздухом, который также имеет сюда доступ. На небольшом расстоянии от сопел располагаются выходные прорези, через которые подается готовая топливная смесь. Между соплами и выходными отверстиями создается область пониженного давления, что способствует постоянному нагнетанию воздуха для смешивания.

В камере сгорания постоянно работает запальная горелка для розжига основного устройства.

Устройство вентиляторной горелки.

Блок устройства состоит из:

  1. двигателя;
  2. вентилятора;
  3. автоматического блока управления;
  4. редуктора;
  5. реле давления воздуха;
  6. смесителя топливной массы.

Воздух нагнетается извне вентилятором, подается в камеру сгорания для образования топливного вещества. Соотношение воздуха и газа возможно регулировать с помощью заслонки и вентилятора.



Как определить мощность

В первую очередь надо определиться с мощностью или производительностью газовой колонки. Это две взаимосвязанные характеристики, просто отражающие разные характеристики агрегата. Производительность — это сколько литров воды за минуту может нагреть колонка, а мощность — какое количество тепла она может выделить. Одни производители указывают мощность, другие — производительность, так что надо точно понимать что вам необходимо.

Давайте для начала разберемся, какой производительности требуется вам газовая колонка. Это зависит от количества потребителей, которые необходимо обеспечить теплой водой. Есть нормы расхода для оборудования разных видов:

  • кухонная мойка, умывальник — 4 л/мин;
  • душе — 7-10 л/мин.

    Чем выше мощность, тем больше размеры

Если у вас подключены к горячей воде кухонная мойка, душ и умывальник, чтобы все три точки работали одновременно и температура воды при этом не падала, необходима производительность 4 + 4 + 10 = 18 л/мин. Это очень много, ценник будет солидным. Если вы подумаете, то поймете, что одновременно все три устройства практически никогда не включаются. Бывают ситуации когда работают вместе душ и один из кранов. Для обеспечения их горячей водой производительность должна быть 14 л/мин. Это уже чуть скромнее, но вполне достаточно для комфортного проживания. Найденное значение ищите в технических характеристиках, оно не должно быть меньше.

Теперь разберемся с мощностью. Газовые колонки могут выделить на обогрев воды от 6 кВт до 40 кВт тепла. Тут деление такое:

  • на подогрев воды для одной точки водоразбора подойдет газовая колонка мощностью до 19 кВт;
  • на две точки мощность должна быть от 20 кВт до 28 кВт;
  • на три требуется более 29 кВт.

Теперь, вы точно сможете сказать какая газовая колонка лучше по мощности применительно к вашим потребностям.

Электророзжиг газового котла

В отличие от пьезорозжига, электрический розжиг часть автоматической системы управления газовым оборудованием. Пользователю не нужно нажимать какую-либо кнопку. Пуск котла выполняется в автоматическом режиме. Согласитесь, очень удобно. Еще одним преимуществом данного типа розжига является реальная экономия энергоносителя.


Газовый котел CELTIC (Корея) с ситемой плавного электророзжига и функцией контроля наличия пламени.

В других системах запальник должен непрерывно поддерживать пламя. В автоматических системах с электророзжигом такая необходимость отсутствует. Но есть и недостатки. Если пьезорозжиг абсолютно автономен, то электророзжиг, в соответствии со своим названием, требует подключения к электричеству. И если с электричеством в месте установки газового котла проблемы и отсутствует система бесперебойного питания, другим путем запустить котельное оборудование не получится. Придется ждать, пока дадут свет. Впрочем, за безопасность переживать не стоит. Если отключать электричество, срабатывает защита, перекрывающая доступ энергоносителя. При появлении электричества электророзжиг срабатывает автоматически, перезапуская систему отопления.

Устройство и неисправности газовой колонки с пьезорозжигом

При выборе проточного водонагревателя важным критерием является тип розжига. Существуют полуавтоматические газовые колонки с пьезорозжигом и автоматические с электронным типом поджига. Попробуем разобраться, как работают самые доступные по цене устройства с пьезоэлементом.

...

Преимущества и принцип работы газовой колонки с пьезорозжигом

Розжиг полуавтоматической колонки происходит с помощью двух горелок: пилотной и основной. Пилотная представляет собой запальник, который постоянно поддерживает горение не зависимо от включения крана. Основная горелка зажигается только тогда, когда открывается кран ГВС.

Принцип работы газовой колонки с пьезорозжигом следующий:

  • нажимают на кнопку пьезорозжига, расположенную на передней панели, и держат ее в нажатом положении около 30 секунд;
  • загорается пилотная горелка;
  • затем открывают кран ГВС, и газ начинает подаваться от пилотной на основную горелку;
  • пока вода вытекает, происходит горение обеих горелок;
  • после закрытия крана основная горелка отключается, а пилотная продолжает гореть.

Газовые колонки с пьезорозжигом имеют свои достоинства и недостатки. К плюсам относятся:

  • доступная цена;
  • независимость от электроэнергии;
  • механический регулятор позволяет самостоятельно изменять силу пламени;
  • простое устройство;
  • недорогой ремонт.

Минусы:

...

  • горящий фитиль пилотной горелки приводит к перерасходу газа;
  • низкий уровень комфорта при эксплуатации за счет необходимости частого вмешательства человека, в частности включения вручную периодически гаснущего запальника.

Система безопасности устройства с пьезорозжигом включает необходимый минимум:

  • контроль наличия пламени;
  • температурный датчик;
  • термостат дымоудаления.

При поступлении сигнала об отсутствии пламени, превышении предельной температуры или высокой концентрации дыма колонка прекращает работу.

...

Более прогрессивными и удобными в пользовании являются горелки с электророзжигом. Они обладают высоким уровнем комфорта и экономят топливо. Требуемый уровень нагрева воды колонка-автомат поддерживает с помощью современной автоматики.

Разновидности горелок

В колонке может быть установлена одна из трех типов горелок:

  • одноступенчатая;
  • двухступенчатая;
  • модуляционная.

Первые два варианта встречаются все реже, так как потребители предпочитают покупать прибор с многоступенчатой горелкой. Ее можно переключать на разные уровни мощности с помощью механического регулятора. Это позволяет более четко контролировать уровень нагрева воды и существенно экономит газ.

Причины и способы устранения неисправностей

Самой распространенной проблемой полуавтоматического водонагревателя является тот момент, когда не работает пьезорозжиг на газовой колонке. Причины неисправности могут быть разные. Однако некоторые неполадки можно исправить своими руками.

Если пьезорозжиг не включается, то первым делом нужно проверить взаимодействие между водяным и газовым блоками. При открытии крана в районе микровыключателя видно, как шток ходит еле-еле или не движется. Это означает, что проблема в мембране водяного блока – она деформирована или имеет дыру. Чтобы устранить проблему, следует заменить мембрану или целый водяной блок. Для этого придется снять деталь с колонки и вскрыть ее.

Если шток ходит хорошо и освобождает лапку микровыключателя, а срабатывания кнопки пьезорозжига не слышно, значит, сломан микровыключатель. Это достаточно легко проверить:

  • снимается разъем выключателя;
  • контакты замыкаются напрямую;
  • если появился треск, то причина именно в выключателе;
  • если посторонних звуков нет, то следует проверить датчик тяги, перегрева, блок розжига.

Причинами того, что пьезорозжиг не срабатывает, могут быть нарушения в системе, о которых сигнализирует один из установленных датчиков:

  • нет тяги в дымоходе из-за наличия засора или неблагоприятных погодных условий;
  • отсутствует достаточный напор воды – это может произойти из-за засора водяного фильтра;

Бывает, что искра есть, но горелка не зажигается. Такое может происходить по следующим причинам:

  • газ не поступает на горелку – возможно перекрыт вентиль или засорилась газовая труба;
  • горелка загрязнена сажей и копотью; в этом случае следует прочистить жиклеры или запальник тонкой проволокой.
Обратите внимание! Если в помещении, где размещена газовая колонка, имеется запах газа, ни в коем случае нельзя зажигать прибор. Следует хорошо проветрить помещение и проверить стыки газовой трубы на наличие утечки.

Потребители выбирают газовую колонку с пьезорозжигом из-за ее дешевизны и ремонтопригодности. Многие неполадки можно исправить своими руками и сэкономить на вызове специалиста.

почему пьезорозжиг не работает? Особенности пьезоэлемента, плюсы и минусы электророзжига

Используя газовую печку, зачастую приходится сталкиваться с проблемой наличия спичек в доме или исправности поджигающего устройства, купленного специально для удобства. Чтобы избавить пользователей от подобных трудностей, был придуман электроподжиг, который позволяет нажатием одной кнопки подпалить газовую конфорку. Чтобы выбрать печку с такой системой, нужно знать особенности ее работы, достоинства и недостатки.

Что это такое?

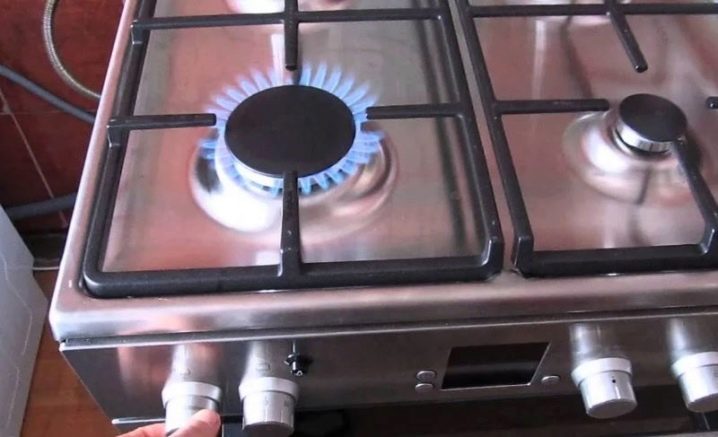

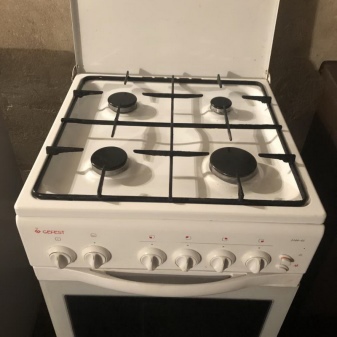

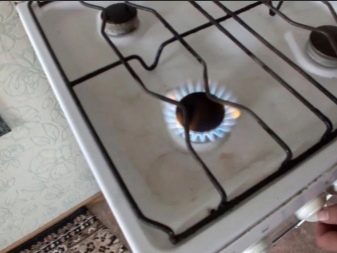

Электроподжиг газовой плиты является удобным нововведением, которое можно увидеть на большинстве современных печек. Внешне это обычная кнопка, которая находится на передней панели, возле ручек, которые включают и выключают горелки. Ее задача состоит в том, чтобы поджигать конфорки, не используя при этом дополнительных средств в виде спичек, электрических или газовых зажигалок. Электроподжиг может иметь две разновидности.

  • Автоматическая. Суть работы автоподжига заключается в том, что посредством специальных пьезоэлементов производится поджигание конфорки, когда поворачивается соответствующая ей ручка.

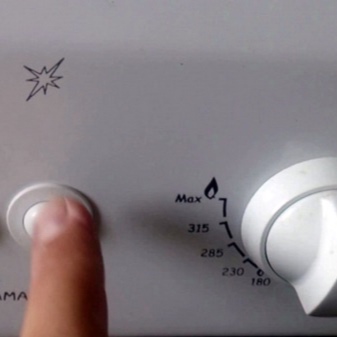

  • Механическая. При механическом варианте используется кнопка, которая и запускает такую же реакцию.

Чтобы хорошо понимать суть происходящего, необходимо разобраться в тонкостях принципа работы электроподжига, который будет выглядеть следующим образом:

  • нажатие кнопки вызывает реакцию в виде напряжения, которое подается в область конденсатора;
  • следующим включает зарядку конденсатора;
  • последующим действием будет увеличение уровня на тиристоре;
  • по достижении нужного предела запускается процесс разрядки конденсатора;
  • на выходе можно наблюдать напряжение, запускающее разрядник;
  • искра, которая получается в результате, и будет тем фактором, что дает возможность поджечь конфорку.

Все этапы происходят мгновенно, поэтому включить печку можно всего за 1–2 секунды. Особенность современных печек заключается в том, что напряжение подается на ту конфорку, которая включается. Тогда как в старых модификациях разряд шел ко всем горелкам, а включалась та, к которой был открыт доступ газа. Чисто газовая плита не может иметь механический электроподжиг, так как он работает от электричества, поэтому современные почки имеют сзади шнур, который необходимо вставить в розетку для создания условий пользования соответствующей функцией. Наличие такого помощника кажется благом, но в каждом устройстве всегда имеются свои достоинства и недостатки.

Плюсы и минусы

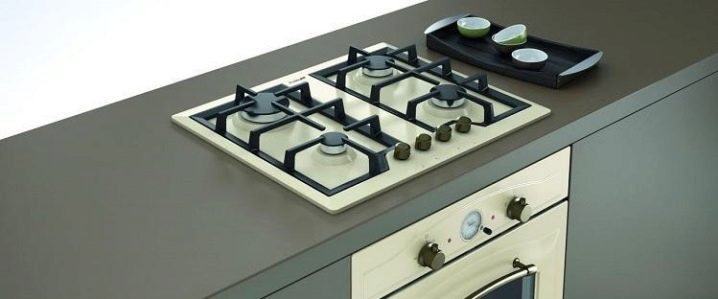

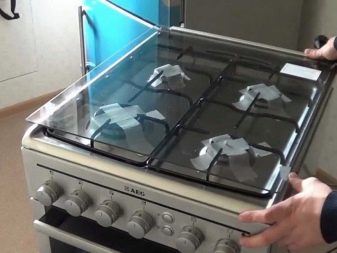

Использование газовых плит без автоподжига было нормой долгое время, поэтому не все с одобрением и доверием отнеслись к появлению дополнительной функции, которая позволяет в разы быстрее и комфортнее привести печку в рабочее состояние. Чтобы обосновать удобство такой новации, стоит сказать о ее неоспоримых достоинствах, к которым относятся следующие:

  • отсутствие необходимости в покупке спичек или зажигалок, при помощи которых ранее приходилось поджигать конфорки, что увеличивает комфорт использования и ускоряет процесс приготовления пищи;
  • автоматический режим работы устройства дает возможность избежать ожогов при поджиге, поскольку нет необходимости держать руку около конфорки;
  • при использовании электроплит в прошлом и переходе на газовое устройство наличие электроподжига существенно ускорит процесс привыкания к новому оборудованию на кухне.

Плюсов довольно много, чтобы решиться на покупку новой газовой плиты, которая будет иметь встроенный электроподжиг. Однако сразу следует оговорить и негативные стороны. К минусам можно отнести следующие:

  • необходимость в электропитании, посредством которого и обеспечивается работа устройства; при отключении электричества автоподжиг не сработает;
  • риск использования печки маленькими детьми, которые могут видеть процесс ее включения; если спички или зажигалку можно убрать повыше, чтобы ребенок недостал, то кнопку с панели убрать не получится, в этом случае стоит включать бытовой прибор так, чтобы малыш не видел всех процессов или вообще был чем-то отвлечен.

Важно! Наличие или отсутствие электророзжига не меняет сути работы газовой печки. Оно лишь делает ее использование более удобным и быстрым, что немаловажно для современных хозяек.

Виды и их характеристики

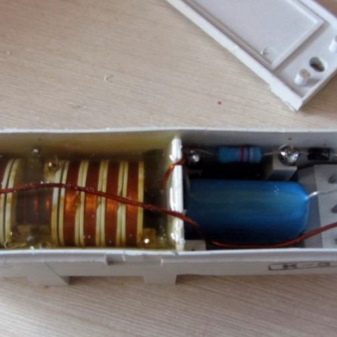

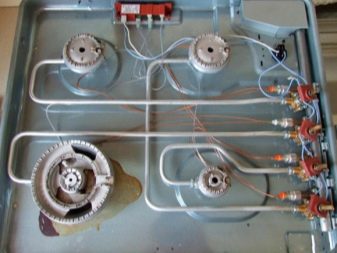

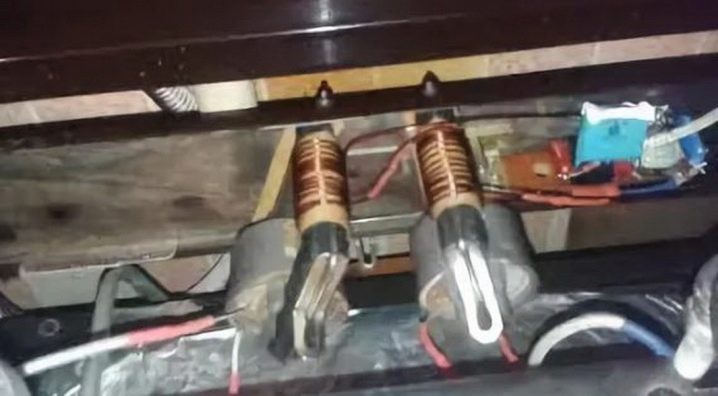

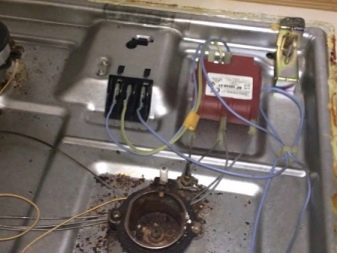

Поскольку газовые плиты могут иметь механический и автоматический автоподжиг, стоит рассмотреть каждый из вариантов более подробно, чтобы помочь в правильном выборе нового бытового прибора. Внутри печка дополняется следующими новыми элементами, которые и дают возможность быстро получать пламя:

  • резистор;
  • высоковольтный трансформатор;
  • конденсатор;
  • диоды.

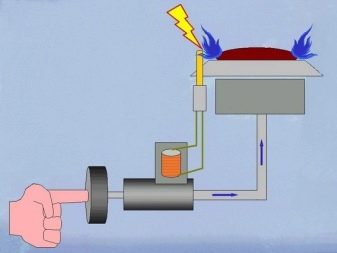

Механический электророзжиг имеет следующую схему работы:

  • на передней панели есть кнопка, которую необходимо нажать для включения конфорки; ее работа обеспечивается при помощи электричества, которое подает искру к определенной конфорке;
  • существуют две разновидности трансформаторов, обеспечивающих работу трансформатора, в них может быть 4 и 6 контактов; если на печке установлен первый вариант, то искра подается только на конфорки, если второй – еще и на духовку;
  • после нажатия на кнопку начинается зарядка конденсатора при помощи выпрямленного напряжения;
  • повышаются фарады, ввиду чего накапливается заряд, а также растет напряжение управляющего тиристора;
  • как только достигается пик параметров в вольтах, наступает процесс разрядки конденсатора;
  • на трансформаторе идет прогрев первичной обмотки;
  • в месте выхода увеличивается напряжение, которое провоцирует срабатывание разрядника;
  • идет подача искры, которая и зажигает печку.

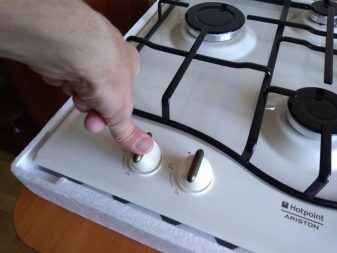

Автоматический автоподжиг отличается от механического процессом работы и способом получения искры ввиду того, что для нее не нужно использовать дополнительную кнопку розжига. Схема его работы выглядит следующим образом:

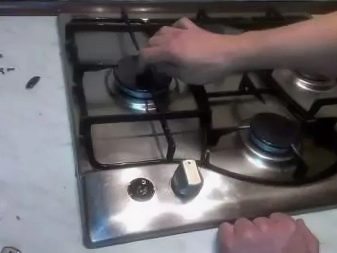

  • процесс получения искры заключается в утапливании ручки поворота для конкретной конфорки и подачи газа;

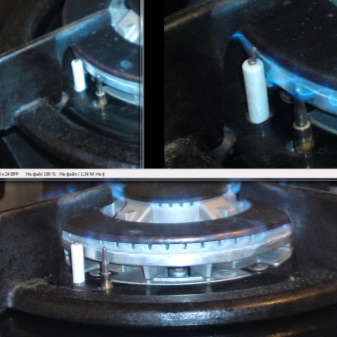

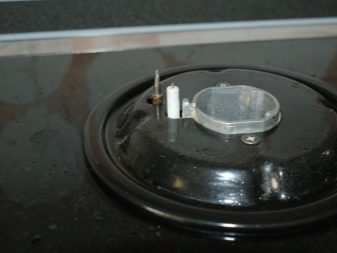

  • вследствие таких действий замыкается свеча поджига, которая и дает искру в электроды, расположенные около горелки.

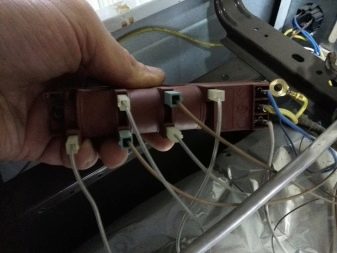

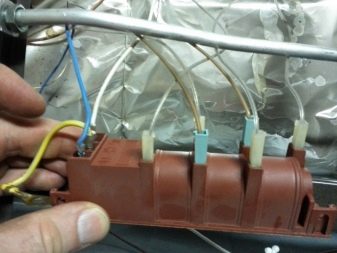

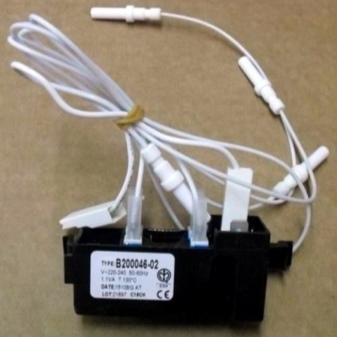

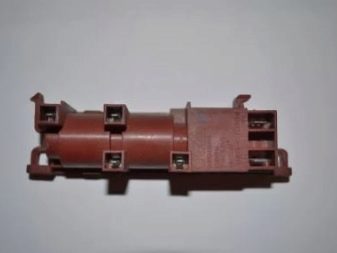

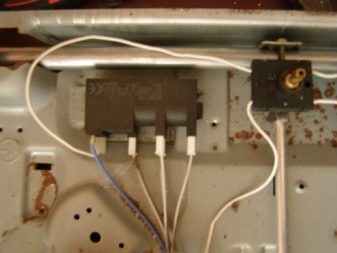

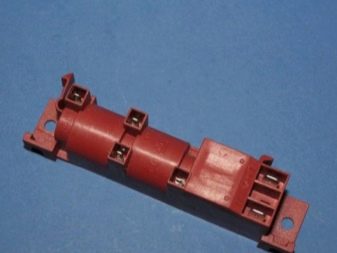

Блок розжига механического варианта предполагает специальный пьезоэлемент, поэтому его можно назвать еще пьезорозжиг. Качественная работа будет обеспечиваться благодаря правильной эксплуатации прибора, а также проведению всех необходимых профилактических мер и устранению любых неполадок, как только они появились. Самая распространенная проблема – это отсутствие искры или посторонний шум при нажатии кнопки. Чтобы избежать возможных поломок, можно выбрать печку с автоматическим зажиганием, которая работает только от поворотных ручек. Такой вариант розжига предполагает одновременную подачу искры и газа, что дополнительно ускоряет процесс воспламенения горелки.

Искра в автоматическом поджиге имеет многократную структуру. Чтобы проверить, есть ли искра, нужно всего лишь произвести нажатие ручки и после щелчков повернуть ее, открыв газ. Газовые печки редко комплектуются таким вариантом поджига, чаще всего он применяется в варочных поверхностях, иногда можно встретить в устройстве духовки. Поскольку обеспечение работы автоподжига происходит благодаря электронным элементам, которые с течением времени приходят в негодность, их необходимо будет менять. Кроме этого, существует еще ряд поломок и проблем, с которыми могут столкнуться те, кто приобрел газовую печку с электророзжигом.

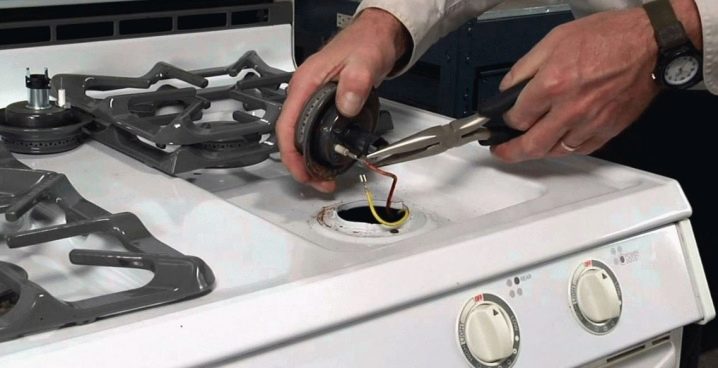

Возможные неисправности

Ввиду того что техника от длительного использования начинает выходить из строя, нужно знать, на что обращать внимание, чтобы оперативно бороться с поломками. Если речь идет об электророзжиге, то тут признаками нарушения работоспособности могут быть следующие:

  • отсутствие отклика после нажатия на кнопку поджига или ручку конфорки после ее использования;
  • автоподжиг полностью пригоден к работе и срабатывает на касание и постоянно щелкает, при этом не дает нужной искры для зажигания горелки;
  • продолжение работы автоподжига даже после прекращения контакта с кнопкой или ручкой переключателя;
  • устройство начинает работать самостоятельно без нажатия на кнопку или ручку конфорки.

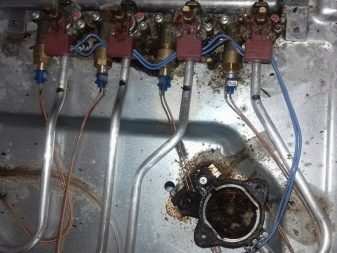

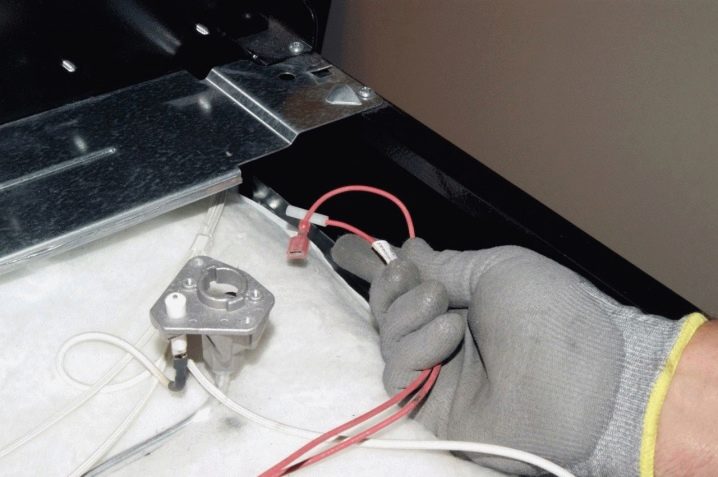

Если электроподжиг перестал работать, для этого существует ряд причин:

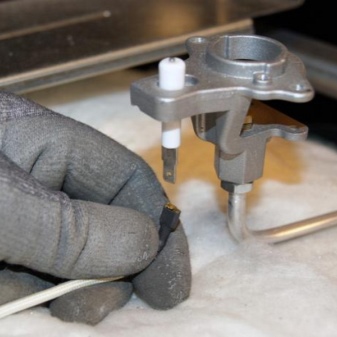

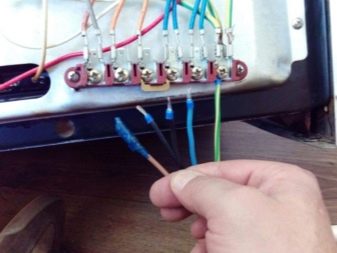

  • отсутствие контакта с электродом, что в итоге не дает искру;
  • наличие загрязнений любого типа или влаги, которая попадает на внутреннюю часть системы или искры;
  • нарушение целостности керамической оболочки свечи в виде появления трещины на ней или полного ее разрушения;
  • сгорел трансформатор, поэтому и не генерируется искра;

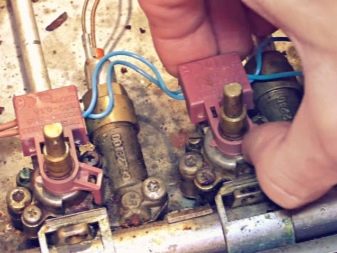

  • произошло окисление контактов кнопки автоподжига;
  • появление нагара на контактах ввиду короткого замыкания.

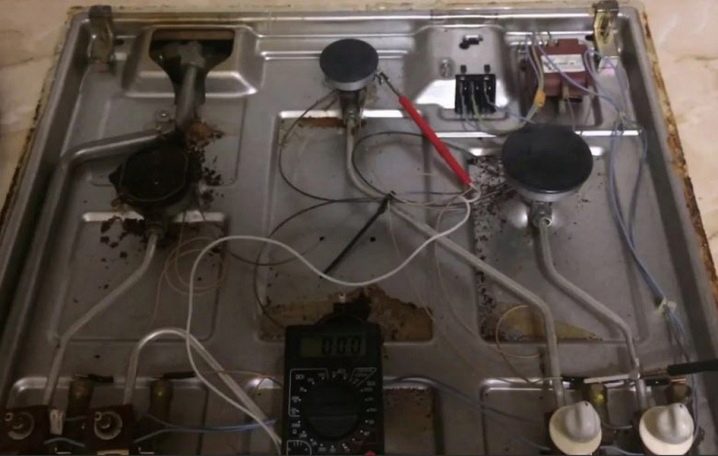

Чтобы понять причину проблемы и выяснить, почему печка плохо зажигается или процесс вообще не происходит, необходимо сделать полный осмотр прибора. Как только проблема выявлена, при наличии знаний и опыта можно решить ее самостоятельно или же вызвать мастера, как только обнаружились сбои в работе устройства. Наиболее вероятными причинами поломки могут быть следующие:

  • неисправность зарядника;
  • неполадки в устройстве, которое питается от электричества;
  • проблемы с разрядником.

Сбои в работе зарядника могут начаться после попадания на него соды, жила или моющих средств. Справиться с ситуацией можно без посторонней помощи, для чего потребуется наждачная бумага, которой и очищается зарядник, после чего оставляется для полной просушки. Если такие действия не привели к нужному результату, стоит обратиться за квалифицированной помощью. Если обнаружилась проблема с устройством, которое питается от высоковольтной зарядки, то есть трансформатором, что расположен внутри печки, то ремонтировать его бессмысленно, нужно купить новую деталь и заменить испорченную. Такие блоки для замены могут быть универсальными, они подойдут для любой печки, а есть такие, что изготовлены специально под конкретный бренд бытовой техники.

Если наблюдается повреждение разрядника, то искра образуется не только внутри конструкции, но и выходит на поверхность к горелкам. В этом случае не стоит делать ремонт самостоятельно, поскольку проблема может быть серьезная и решить ее под силу только знающему человеку. Если на устройстве есть искра, а печку не удается зажечь, стоит обратить внимание на такие возможные причины, как:

  • нарушение целостности корпуса, ввиду чего искра будет идти в беспорядочном направлении и не попадать в область электроподжига; если зарядник портится, его не получится отремонтировать, будет нужна замена детали новой;
  • слишком высокое давление газа, которое мешает стабильной работе поджига – чтобы справиться с такой ситуацией, нужно настроить параметры подачи газа, чтобы они были оптимальными для полноценной работы устройства и комфортного его использования;
  • проверка состояния сопла – неисправность любых элементов может повлечь за собой проблемы с зажиганием, поэтому нужно проверить нет ли на деталях жира, влаги или грязи; при помощи простой проволоки можно прочистить горелку и устранить проблему.

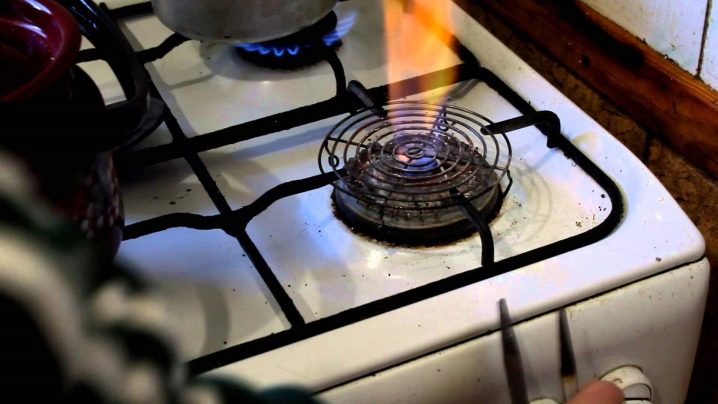

Чтобы понять, правильно ли работает сама конфорка, необходимо поджечь ее и посмотреть на работу. Пламя после загорания должно иметь фиолетовый цвет, если же он желтый или оранжевый, значит, имеются некие отклонения. Еще один важный момент – это правильное распределение огня, которое должно быть равномерным и иметь одинаковую высоту. Если с одной стороны огонь есть, а с другой – нет, или высота неодинаковая, стоит проверить правильность установки рассекателя. Кроме этого, причиной может служить неправильная установка самой печки, которую поставили на неровный пол, ввиду чего работа устройства идет с нарушениями.

Важно! Самостоятельная починка автоподжига газовой плиты возможна в случае полной уверенности в своих силах и знаний причин того, почему электроподжиг может выйти из строя.

Если печка еще на гарантии, ее не стоит вообще трогать, этим бесплатно займутся специалисты сервисного центра. Если неисправность кроется где-то внутри, стоит обратиться к специалисту, который оперативно ее устранит без риска испортить прибор или навредить своему здоровью.

О том, как исправить неисправности электроподжига гаовой плиты, смотрите в следующем видео.

почему не зажигается и гаснет фитиль

Перед тем, как задавать вопрос: как зажечь газовую колонку bosch, нужно удостовериться в герметичности всех соединений газа и воды, это важно для безопасности работы проточного водонагревателя во время настройки и в дальнейшей работе.

Проточные водонагреватели не всегда идут с завода настроенными, поэтому необходимо убедится в отсутствии отклонений в показателях минимального и максимального рабочего давления, для этого требуется провести соответствующую настройку с помощью определенных режимов настройки, которые, как и рабочие показатели газа находятся в инструкции газовых колонок, сделать это необходимо для того, чтобы агрегат работал в нормальном режиме.

От увеличения рабочего давления газа в проточном водонагревателе напрямую снижается его коэффициент полезного действия, а также очень сильно уменьшается ресурс прибора.

Читайте в статье

Подготовительные работы перед включением проточного водонагревателя Bosch

Перед первым включением нужно удалить воздух из трубок водонагревателя, сделать это можно путем включения крана горячей воды и дождаться стабильного течения воды их крана, об этом будет свидетельствовать отсутствие каких-либо посторонних звуков при открытом кране горячей воды.

Важно! Этим действием можно обезопасить металлические части водонагревателя от излишнего перегрева в местах, где это не желательно, а именно в местах соединения трубок. также возможно придется стравить лишний воздух в газовых трубках, на разных водонагревателях это делается по-разному.

Обычно это происходит путем нажатия кнопки подачи газа или откручивания винта из регулировочной трубки газа, разумеется, как сделать это на конкретном нагревателе написано в инструкции этого самого водонагревателя. Также, если водонагреватель устанавливается после ремонта, требуется удалить воздух из труб, для этого открыть свободный вентиль, или же сделать это с помощью водонагревателя.

Перед включением убедится в наличии тяги — это может стать причиной почему газовая колонка Bosch не зажигается, это прописано в большинстве инструкций проточных водонагревателей, для этого просто поднести к окошку на панели управления зажжённую спичку и по поведению пламени можно будет понять о наличии тяги воздуха: случай, когда пламя отклоняется в сторону окошка на панели управления, свидетельствует о наличии достаточной тяги воздуха, и это значит, что работа аппарата будет стабильной.

Для полноценной работы аппарата нужно большое количество воздуха, так как горелка водонагревателя расходует большое количество кислорода, а берет она этот кислород из комнаты где установлена, для этого обеспечить нормальный приток воздуха, для этого дверь в комнату с проточным водонагревателем не должна плотно закрываться, также в квартире или дому должен быть постоянный приток свежего воздуха из атмосферы, в противном случае есть большой риск отравления продуктами работы горелки проточного водонагревателя.

Важно! Во время работы проточного водонагревателя не рекомендуется использовать вентилятор или же кондиционер, так как это нарушает нормальное отведение продуктов окисления газа через коллектор. также не рекомендуется приближаться к окошку во время работы горелки, так как имеется риск получения ожогов.

Правила включения газовой колонки Bosch

При работе с газовыми колонками обязательно соблюдать технику безопасности, она пишется в инструкциях к колонке. Важно помнить, что в колонке используется природный газ, и поэтому перед запуском проточного водонагревателя в работу следует удостовериться в надежности конструкции, а также в герметичности соединений газовых и водяных шлангов. Также перед запуском в эксплуатацию необходимо проверить все шланги теплообменника на наличие дефектов с завода, то есть каких-либо течей или вмятин.

Убедиться в том, что непосредственно конструкция теплообменника и горелки правильно закреплена. И обязательно удостоверится в полном подключении всех датчиков защиты, так как без них колонка попросту не начнет работать. Также удостоверится в том, что весь крепеж установлен на своем месте. Это н сделать, поскольку возможен риск какого-либо брака на заводе, и попросту для того, чтобы сделать работу колонки как можно безопасней.

При работе с водонагревателями с электрическим розжигом соблюдать меры предосторожности при использовании предусмотренных батарейных элементов:

  • Батарейки с маленьким зарядом, которые можно считать использованными, очень важно не выбрасывать вместе с бытовыми отходами. Батарейки нужно утилизировать на специальных пунктах приема.
  • Для стабильной работы прибора использовать исключительно новые батарейки, обязательно качественные.
  • Не допускается изменение типа батареек, предусмотренных производителем, это также нужно для стабильной работы аппарата.

Как включить газовую колонку Bosch с различными типами розжига от фирмы

Дело в том, что у колонок существуют разные способы розжига, всего их три. Для определения типа розжига конкретной колонки можно воспользоваться инструкцией, в инструкции будет название колонки, определить тип можно по индексам в конце названия колонки:

  • Индекс Р: свидетельствует о том, что у колонки имеется пьезорозжиг.
  • Индекс В: говорит о том, что проточный водонагреватель относится к классу водонагревателей с электрическим розжигом.
  • Индекс G: колонки с данной буквой на конце названия относятся к типу розжига с гидротурбиной, в которой включение происходит автоматически от напора воды.

Важно! У всех этих типов существуют определенные нюансы при введении в работу.

Пьезоэлектрический розжиг

Данный тип включения проточного водонагревателя от фирмы Bosch используется в нескольких моделях: WR 10-2Р, WR 13-2Р, WR 15-2Р, а также в колонке W 10-2Р. В большинстве случаев на данных моделях похожие схемы розжига. Данный тип розжига является полуавтоматическим

Для первого включения колонки и дальнейшей отладки сперва снять металлически защитный кожух с колонки. После этой процедуры проверить настройку длины запального пламени, а также проверить воздушный зазор между форсункой и трубкой запальника, он должен быть достаточным для горения запального пламени.

Для розжига прибора перевести ползунок на панели управления в положение розжиг, обычно это центральное положение. Далее необходимо убедится в подаче газа. Нажать кнопку на ползунке панели управления, одновременно с этим нажать на кнопку пьезоэлектрического розжига, которая находится чуть ниже ползунка и самой панели управления, как правило, хватает одного нажатия кнопки пьезоэлектрического розжига для поджога запального пламени, но все же следует убедиться в работе запальника, в противном случае повторить нажатие кнопки до включения запального пламени. Далее необходимо отпустить кнопку на ползунке панели управления, пламя разумеется не должно погаснуть.

Следующим шагом произвести настройку максимальной температуры: для этого перевести ползунок в положение максимальной мощности, то бишь вправо, повернуть регулятор температуры до максимально положения, и открыть кран горячей воды, проточный водонагреватель должен заработать. Далее необходимо провести проверку давления газа, если давление газа будет больше необходимого, то температура продуктов горения будет выше нормальной из-за чего возможна не стабильная работа. В случае чего произвести настройку.

Электрический розжиг

Данный тип розжига применяется на моделях с индексом на конце названия: В.

Важно! Уточнить тип розжига определенной модели можно используя инструкцию. Применяется данный тип розжига : W 10 KB, WR 15-2 B, WR 10-2 B, а также в водонагревателе WR 13-2B.

Для начала установить в батарейный отсек две батарейки типа R20, мощностью 1.5В, обычно они идут в комплекте с водонагревателем, устанавливаются батарейки положительными контактами с одинаков сторон, положительные контакты должны смотреть в сторону защелки крышки батарейного отсека. также на проточном водонагревателе данных моделей имеется датчик заряда батареек, при маленьком заряд батареек светодиод на панели управления будет светится красным, при достаточном заряде зеленым. В случае недостаточного заряда следует произвести замену батареек.

Перед вводом проточного водонагревателя в эксплуатацию убедится в соответствии газа используемого для эксплуатации прибора, необходимому для работы газу. Разумеется, открыть вентиль газа, а также вентиль холодной воды.

Для включения нажать на кнопку выключения, который находится на панели управления. Прибор находится в режиме ожидания, теперь достаточно включить горячую воду для начала работы прибора. Далее — произвести необходимую настройку температуры воды с помощью регуляторов. Если прибор работает нестабильно, постоянно отключается, то проблема скорее всего в плохой настройке давления газа, но подобным ремонтом неисправностей должны заниматься сертифицированные специалисты.

Гидротурбина

Установлена в моделях: WRD 13-2 G, WRD 10-2 G, WRD 15-2 G.

Важно! Как и с электрическим типом поджига, зажечь колонку бош с гидротурбиной очень просто, она работает от напора воды и не требует установки каких-либо дополнительных инструментом, в общем в автомат-режиме. также автоматически она должна тухнуть.

Часто встречаемые причины нестабильной работы колонок Bosch

В случае если не зажигается газовая колонка бош, можно попробовать решить проблему самостоятельно. Узнать почему колонка работает нестабильно, можно очень легко.

Не загорается

Причина может быть в недостаточном напоре воды, для этого прочистить все фильтры или проверить напор в основной магистрали, в случае чего установить дополнительный насос.

Гаснет запальное пламя

Необходимо проверить датчики безопасности, в случае чего подключить их, или произвести замену.

Гаснет при смешивании

Возможно засорился фильтр смесителя, в случае чего прочистить его. также поток холодной воды может попросту уменьшать давление горячей, для этого необходимо настроит подходящую температуру горячей воды на колонке.

Гаснет во время работы

Возможно дело в недостаточной тяге, решить проблему с доступом кислорода к горелке, а также загерметизировать коллектор горелки.

Возможные другие причины

Основные причины почему колонка бош не зажигается, заключаются в неправильной настройке давления газа. Для этого необходимо произвести необходимую настройку, и тогда горелка будет стабильно гореть.

Как почистить запальный фитиль колонки

При засоре запала, колонка будет нестабильно работать, для этого необходимо прочистить его, для чего демонтировать его, далее произвести чистку форсунки при помощи стальной тонкой проволоки.

Колонка Bosch из-за плохой работы фитиля может не зажигаться.

Советы и рекомендации по уходу за газовой колонкой Bosch

Для стабильной работы колонки имеет смысл установление фильтра на холодную воду, это предотвратить износ мембран и засорение теплообменника. также постоянно проводить чистку коллектора продуктов горения и теплообменника.

Важно! А самое главное: использовать колонку в нормальных режимах работы. Колонка Bosch может не зажигаться из-за различных засоров, которые следует предотвратить

Во многих квартирах и жилых домах сегодня пользуются газовым оборудованием для обогрева воды. Оно дает возможность получить проточную воду комфортной температуры в любое время года. Однако, сложившийся стереотип о том, что «газовые колонки в доме — это небезопасно», ограждает большое число потребителей от покупки впг. Но это всего-лишь предубеждение, и современные агрегаты обладают высоким классом надежности и безопасности, и при правильной эксплуатации не представляют абсолютно никакой опасности домочадцам.

что это такое, устройство, как отремонтировать

История газовых плит берет свое начало в далеком 1825 году. Тогда работник газовой фабрики Джеймс Шарм запатентовал свое изобретение – первую газовую плиту. С того момента техника прочно обосновалась практически на кухнях, радуя своих хозяев легкостью в использовании и обслуживании, экономичностью, надежностью и долговечностью.

Кухонные плиты на газу постоянно совершенствуются, в функционале появляются новые полезные опции и программы. Одна из них – электрический розжиг. Узнаем, что такое электроподжиг газовой плиты, каковы его преимущества и как его починить в случае поломки.

Виды электроподжига

Электроподжиг газовой плиты – функция, которая присутствует в большинстве современных моделей бытовой техники. Ее задача заключается в том, чтобы зажечь конфорки без использования дополнительных средств: спичек, зажигалок.

Справка. Электроподжиг позволяет безопасно поджечь газ и уберечь пользователя от возможных ожогов и других травм.

Электрический розжиг бывает двух видов:

  1. Механический (полуавтоматический). Реализуется поворотом на панели ручки, подающей газ, и нажатия в нужный момент специальной кнопки электроподжига. В момент нажатия искра подается к горелкам, и газ на конфорке зажигается.
  2. Автоматический. Происходит легким нажатием и поворотом ручки на панели, подающей газ на конфорку. То есть одновременно подается газ и идет искра. Причем искра многократная, в отличие от механического кнопочного варианта розжига. Индикацией работы служат щелчки при нажатии и повороте ручки.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Основное отличие этих двух систем электроподжига состоит в степени участия человека в моменте замыкания цепочки механизма.

Основные плюсы и особенности плит с электроподжигом

Преимущества кухонных газовых плит с системой электрического розжига:

  • защита пользователя от возможного ожога при воспламенении газа;
  • отсутствие необходимости приобретения спичек и зажигалок;
  • упрощение процесса розжига и ускорение приготовления пищи;
  • удобство управления устройством с электроподжигом.

Недостаток у системы всего один: при отключении электричества пользователь не сможет зажечь газ, так как механизм без электропитания не работает. Поэтому дома всегда должна быть припрятана коробка спичек про запас.

Справка. Наличие функции электроподжига не меняет сути работы газового устройства и почти не влияет на его конечную стоимость. Зато делает использование техники более удобным.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Плиты с электроподжигом имеют минимальные отличия от других моделей газовых устройств:

  • кнопка электроподжига с нарисованной рядом искрой – механическая система;
  • ручки, подающие не только газ, но и искру – автоподжиг;
  • белые керамические свечи, встроенные в каждую конфорку;
  • кабель питания длиной 1,5-2 м, который выходит из задней стенки прибора.

Сам механизм находится внутри корпуса плиты и остается незаметным для пользователя.

Интересное на сайте:

Виды современных газовых плит для кухни

Устройство газконтроля газовой плиты

Как выбрать газовую плиту с электрической духовкой

Требования к плите с электроподжигом

Основное требование к прибору с электроподжигом – подключение устройства к электрической сети напряжением 220 вольт.

Для этого в комплекте плиты есть шнур – трехжильный кабель сечением не меньше 1,5 мм, заканчивающийся вилкой с заземлением. Поблизости от места установки прибора монтируют розетку с заземляющим контуром.

Для обеспечения дополнительной безопасности на общем входящем щитке устанавливают специальное устройство защитного отключения, которое блокирует сеть в случае утечки тока.

Важно. Для проведения работ лучше пригласить специалиста-электрика.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Схема ударного пьезорозжига

Ударный пьезорозжиг устанавливался на газовые плиты в советское время, и сейчас почти не используется. Встретить его можно только в газовых проточных водонагревателях.

Механизм сложный и состоит из следующих элементов:

  • пьезоэлемент;
  • высоковольтный провод;
  • изолятор;
  • трубка;
  • боек;
  • шток взвода бойка;
  • пружина.

Принцип работы механизма основан на ударном импульсе – кратковременном пьезоэффекте, созданном нажатием кнопки.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Схема действия:

  1. Нажимается кнопка.
  2. Боек возводится и сильно ударяет по пьезоэлементу.
  3. В момент удара генерируется напряжение 10-15 кВ.
  4. Сгенерированное напряжение подается по высоковольтному проводу к газовой горелке, где происходит искрообразование.
  5. Газ на конфорке воспламеняется.

Вырабатываемое напряжение неопасно для пользователя, но его вполне хватает для поджига газа.

Схема современного электрического розжига

Современной схемой розжига оборудованы многие газовые устройства, главным образом – плиты повышенной комфортности. Способ реализуется с помощью различных электрических схем, но принцип работы у всех одинаков – для воспламенения газа необходим источник напряжения.

Основные элементы современного механизма:

  • кнопка розжига или поворотные ручки;
  • трансформатор;
  • конденсатор;
  • тиристор – полупроводниковый элемент;
  • свечи.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Схема работы:

  1. Нажатие кнопки или утопление и поворот ручки на панели.
  2. Подача напряжения на конденсатор, который начинает заряжаться.
  3. Когда конденсатор полностью зарядится, он подает импульс тока на тиристор.
  4. Тиристор открывается, и конденсатор быстро разряжается через тиристор и первичные обмотки трансформатора.
  5. В трансформаторе индуцируются импульсы высокого напряжения.
  6. На конфорках в свечах происходит искрообразование. Искра используется на той горелке, на которую открыта подача газа.
  7. Газ на конфорке воспламеняется.

На этой схеме базируются механический и автоматический варианты электрического розжига.

Читайте также:

Как измеряется температура в духовке, если нет термометра

Как использовать газовую и электрическую духовку правильно

Как понять, что электроподжиг сломан: способы самостоятельного ремонта

Как и любой механизм, электроподжиг подвержен поломкам. О наличии неисправностей в системе укажут такие признаки:

  • не зажигается газовая плита от электроподжига при нажатии кнопки или повороте ручки;
  • при включении слышны щелчки, но искра не появляется;
  • после отпускания кнопки или ручки система не перестает работать;
  • устройство срабатывает без нажатия кнопки;
  • в общем щитке срабатывает автомат защиты.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Распространенные причины таких неисправностей системы:

  • отсутствие контакта;
  • загрязнение кнопок, ручек или других деталей системы, что приводит к короткому замыканию;
  • повреждение керамической оболочки свечи;
  • сгорание трансформатора;
  • окисление контактов, которое препятствует нормальному замыканию цепи.

Некоторые поломки можно отремонтировать самостоятельно без привлечения специалистов газовой службы. Для этого требуется:

  • осмотреть плиту и все элементы поджига;
  • убедиться в исправности самих конфорок, для чего поочередно поджечь каждую спичкой;
  • тщательно почистить свечи, кнопку от загрязнений, нагара, жира;
  • в случае попадания воды на кнопку или ручки горелки тщательно их протереть и дать просохнуть;
  • окисленные или обгоревшие контакты зачистить до однородного металла;
  • при обнаружении поломки элементов системы заменить их на новые.

Устройство автоматического электроподжига газовых плитУстройство автоматического электроподжига газовых плит

Если самостоятельно не получилось найти причину поломки или нет специальных навыков, доверьте процесс диагностики и ремонта специалисту. Опытный мастер без труда определит, почему не работает система и качественно ее починит, гарантируя безопасность при пользовании техникой.

Справка. Чаще всего мастерам приходится заменять вышедшие из строя свечи и блоки розжига в системе электроподжига газовой плиты.

Заключение

Электроподжиг газовой плиты – функция, которая позволяет зажигать газ без использования спичек и зажигалок. Система присутствует в большинстве современных газовых устройств и бывает механической или автоматической.

Благодаря функции поджига использование техники становится удобнее и проще, отпадает необходимость в постоянном приобретении спичек, снижается риск получения ожогов.

Принцип работы газовой колонки с электроподжигом

При выборе газовой колонки важным критерием является тип ее розжига. Наиболее удобной в эксплуатации является газовая колонка с электроподжигом. Такая горелка зажигается самостоятельно при открытии крана с горячей водой.

...

Как работает электроподжиг в колонке?

Блок электроподжига может работать от разных источников питания — от батареек или от электричества. Газовые колонки с таким типом включения называют «Автомат».

Для работы блока зажигания необходимы две толстые батарейки на 1,5 Вт. Чтобы их хватило надолго, рекомендуется устанавливать алкалоидные аккумуляторы типа LR20 большой емкости.

Минусом электроподжига на батарейках является необходимость их постоянной замены. Следует всегда иметь запас аккумуляторов, чтобы была возможность их быстро заменить.

Электроподжигом от гидротурбины колонки оснащают реже. Гидротурбина образует электрический ток в процессе прохождения через нее жидкости. Вода попадает в элемент при открытии крана горячей воды. Такая разновидность устройства намного удобнее, чем работающая от батареек, так как не требует постоянной их замены. Однако минусом является необходимость в хорошем напоре воды – не менее 0,3 бар.

Плюсы и минусы колонки с электророзжигом

Газовые водонагреватели, имеющие электрический розжиг, обладают следующими преимуществами:

  • удобство использования – пользователю достаточно лишь включить кран;
  • экономия топлива;
  • высокий уровень безопасности.

Минусы:

  • высокая цена;
  • необходимость в наличии запаса батареек.

Электроподжигом зачастую оснащают устройства с закрытой камерой сгорания, которые оборудуются коаксиальным дымоходом.

...

Обратите внимание! Некоторые модели газовых колонок, у которых электроподжиг работает от батареек, имеют световой индикатор на панели управления, который оповещает об уровне заряда аккумуляторов.

Причины, по которым электроподжиг может не сработать

В некоторых случаях пользователям проточного водонагревателя не удается включить свое устройство. Что может послужить причиной того, что не работает электроподжиг газовой колонки? Ответов на этот вопрос много:

  1. Отключили воду или газ – следует проверить их наличие в централизованной магистрали.
  2. Батарейки сели и требуют замены.
  3. Забился газовый или водяной фильтр (при наличии) – нужно осмотреть их и, при необходимости, прочистить или заменить на новые.
  4. Недостаточный водяной напор (особенно он негативно влияет на колонки с турбинным электроподжигом). Если вода еле течет, то напора не хватит, чтобы устройство включилось. Чаще эта проблема возникает в сельской местности или домах старой постройки.
  5. Температура воды, установленная на колонке, слишком низкая – следует проверить, какой температурный показатель установлен.
  6. Вышел из строя вентилятор коаксиального дымохода.
  7. Отсутствует тяга в дымоходе и датчик тяги блокирует работу колонки. В этом случае необходимо проверить дымоход на наличие засора или возникновения обратной тяги. Случается, что ветер задувает в дымоход и тушит горелку.
  8. Нет достаточного притока свежего воздуха – следует проверить работоспособность вентиляции и открыть форточку.
  9. Теплообменник сильно забился накипью и известковым налетом. Это может стать причиной низкого напора воды и привести к тому, что колонка не включается. Проблема решается прочисткой контура. Для этого существуют специальные чистящие средства.

Чтобы предупредить появление неисправностей, следует выполнять рекомендации по уходу за газовой колонкой от производителя. Также желательно установить на входной водяной патрубок фильтр.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
