План электропроводки в частном доме: Схема электропроводки в частном доме своими руками – как сделать схему подключения электрики

Как составить схему электропроводки частного дома?

Сейчас современный дом невозможно представить без удобств. Жизнь при свечах уже давно осталась в прошлом, а обязательным условием комфорта стало наличие электричества в частном домике. Без него невозможно справляться с обычными бытовыми делами, развлекаться, обеспечивать себя освещением ночью и выполнять множество других важных занятий. Важность электричества действительно очень велика, а его отсутствие грозит крахом привычного времяпровождения. Именно поэтому наиболее важной задачей при строительстве или ремонте частного дома является высококачественное обеспечение и монтаж проводки.

Для того чтобы пользоваться электрическим током, необходимо сделать три важнейшие вещи:

  1. Выполнить подключение к общей электросети;
  2. Составить схему электропроводки дома;
  3. Реализовать схему посредством проведения электропроводки в каждом уголке жилища.

Первый пункт выполняется специалистами компании, занимающейся обслуживанием электросети.

Дело домовладельца – просто наблюдать за происходящим. Профессионалы качественно устанавливают специальный рубильник (автомат), защиту и электрический счетчик – именно таким образом и происходит подключение к общей сети сотрудниками компании.

Все остальное можно сделать собственными руками. Нередко проведением проводки занимаются и специалисты, но стоит такая услуга немало. Так зачем платить больше, если можно выполнить эти работы собственноручно. В первую очередь нам необходимо ознакомиться с тем, из чего состоит электропроводка, как правильно она организовывается, каким образом производится ее монтаж и т.д. Все эти знания позволят не только сделать проводку в доме собственными руками, но и проследить за наемными работниками, выполняющими эту задачу. То есть, при любых обстоятельствах знать это необходимо. Прежде, чем ознакомиться с особенностями установки электропроводки, нужно узнать, какие же компоненты потребуются для ее организации.

Подбираем кабель

Для установки электропроводки в частном доме домовладельцу необходимо приобрести нужное количество проводов и электрофурнитуры, о которой речь пойдет немного позже. Так каким же должен быть кабель? Он может быть выполнен из меди либо алюминия с прочной изоляцией.

Важно: Если вы ищите кабель с наилучшей пропускной способностью электричества, тогда свой выбор лучше остановить на изделиях из меди. Благодаря этому удастся немного сэкономить, применив провод с наименьшим сечением.

Преимущества медного кабеля в данном случае очевидны – высокая пропускная способность и возможность выдерживать немалые нагрузки. В частном доме встречается как одно, так и трехфазное электропитание. Если электроприборы однофазные, то к ним лучше подводить кабель с тремя жилами – фаза, нейтральная жила и земля. Если же вы прокладываете трехфазное питание, тогда следует приобрести кабель с пятью жилами. В строительных магазинах вам могут предложить кабели с оплеткой различной формы – круглые или плоские. Оба эти вида обладают поперечным сечением, поэтому подойдет любой провод, но плоский кабель более актуален при оштукатуривании.

Какое сечение выбрать? Здесь все зависит напрямую от нагрузки:

  • При проведении электрической проводки в доме к розеткам используется кабель с сечением от 2. 5 мм2;
  • При обеспечении электропитания осветительных приборов используются кабели с сечением от 1.5 мм2.

Большую роль при выборе кабельного сечения играет мощность подключаемых в дальнейшем к сети приборов. Суммарную мощность необходимо поделить на 220 вольт при однофазном электричестве и 380 вольт при трехфазном. При подсчете используются специальные таблицы, определяющие необходимое сечение проводов.

Какая электрическая фурнитура понадобится

Каждый человек хотя бы приблизительно представляет себе, как электрофурнитура может понадобиться во время проведения проводки в доме. Для создания электропроводки может пригодиться следующая фурнитура:

  1. Установочные наружные и внутренние коробки;
  2. Розетки;
  3. Различные выключатели;
  4. Переключатели;
  5. Кнопки для осуществления вызовов и т.д.

Монтажные коробки отличаются разнообразием форм, размеров и применяются в каждой жилой комнате. Встречаются коробки разнообразнейших форм: круглые, в виде квадрата или прямоугольника. В зависимости от этого, отличается и их назначение. Одни применяются при монтаже выключателей и розеток, другие же используются при оштукатуривании стен и оснащаются дополнительной крышкой и разделяются на сквозные либо распределительные. Основная масса наружных и внутренних коробок является не герметизированной, но нередко встречаются и модели с дополнительной герметизацией. Они отлично подходят для монтажа на балконах, открытом крыльце, внешних открытых стенах.

Полезный совет: Данные коробки зачастую являются средством безопасного подключения и разводки проводов. При их соединении необходимо использовать специальные зажимы и распределительные кольца. При простой скрутке проводов и использовании изоленты нельзя добиться высокой прочности, долговечности и надежности. Последствием такого соединения может стать искрение либо воспламенение.

Относительно розеток, то наибольшей популярностью сейчас пользуются трехполюсные модели. Главная функция третьего полюса – это предоставление защитного контакта, подключающегося к заземленному проводу. Не менее востребованы двойные розетки, которые служат отличной альтернативой двойников и тройников.

Соответственно, запасаться необходимыми материалами и фурнитурой необходимо заранее. А сам процесс прокладывания электропроводки мало чем отличается от квартирного. Отличие может быть лишь одним – наличие нескольких этажей, а также применения многочисленных электроприборов различных мощностей, предназначенных не только для бытовых, но и производственных целей. Источники предоставления электрического тока также разнятся. В доме – это трансформаторная будка либо столб электропитания.

Правила планирования проводки

Наиболее важным этапом проведения электропроводки в доме является ее планирование. Разработка схемы играет важную роль в создании грамотной, долговечной и надежной электропроводке. Опытные специалисты советуют заранее составлять план распределения розеток, выключателей, переключателей, осветительных приборов, механизмов, разнообразнейшей техники и прочей фурнитуры, нуждающейся в персональном подключении.

Данный список необходимой электрофурнитуры нужно составлять для каждой комнаты в отдельности и не нужно забывать о том, что численность элементов будет в дальнейшем возрастать или что-то в ходе монтажа может поменяться, поэтому стоит учитывать количество компонентов «с запасом». Зная это, необходимо заранее предусмотреть, где, возможно, будут находиться будущие электроприборы. К прочим правилам планирования проводки можно отнести:

  • Определение места расположения электроприборов, которые будут применяться в дальнейшем – это позволит понять приблизительное количество розеток в каждой из комнат;
  • Определение месторасположения приборов, которые будут располагаться за стенами дома – на приусадебном участке, во дворе, гараже и т.д.;
  • Составление подробной схемы электропроводки, благодаря которой можно подсчитать количество необходимых материалов. Помимо этого, схема проводки поможет не забыть вам, где будут устанавливаться розетки и проводиться кабеля. А при ремонте схематический рисунок станет отличным пособием того, где проходят электропровода, что позволит уберечь их от возможных повреждений во время строительства или ремонта.

Составляя схему, необходимо знать различные особенности прокладки электропроводов и их разводки, о которых и пойдет дальше речь.

Контуры электропроводки

Итак, мы уже определили тот факт, что электричество в дом поступает через электросчетчик. После его установки монтируется распределительный щит, от которого и начинается кабельная разводка. Каждый из этих проводов называется контуром. Их число напрямую зависит от того, как много в доме помещений, электроприборов и т.д. Если домик небольшой, то двух контуров вполне будет достаточно.

Первый будет предназначен для розеток, а второй для освещения. Данное правило и наличие этих двух контуров актуально для частных домов любых размеров. Такое разделение происходит из-за того, что приборы освещения и другие электроприборы, подключающиеся к розеткам, имеют различные мощности. Как следствие – для осветительных приборов зачастую используются тонкие провода. К тому же, это отличная возможность сэкономить на покупке кабелей.

Важно: Категорически не рекомендуется при проведении электропроводов подключать к одной разводке и розетки, и осветительные приборы. Это приведет к тому, что при перегорании провода использовать какую-либо технику, светильники, розетку, подключенную к этой разводке, будет невозможно.

К преимуществам многоконтурной электропроводки можно отнести:

  1. Быстрый поиск неисправности;
  2. Небольшую нагрузку на электропровода;
  3. Отсутствие надобности прокладки дополнительных контуров при дальнейшем ремонте.

Каждый контур должен быть оснащен автоматизированным выключателем и подключен к дифференциальному реле (УЗО), монтирующемуся в распределяющем электрощите. Создавая схематический чертеж электропроводки, стоит учитывать и приборы с высокими мощностями, например, электроплиты и насосы. Для их подключения лучше использовать кабели с сечением побольше, а сам провод будет являться отдельным контуром. Необходимо заранее просчитать максимальную контурную нагрузку.

Для дома с трехфазной сетью подойдет разводка, способная выдерживать до 6 кВт. Если же в доме проведена однофазная система электроснабжения, то общая сумма всех мощностей подключающихся приборов не должна быть больше двух киловатт. Соблюдение данного условия позволит обезопасить как трех, так и однофазную проводку. Если домик многоэтажный, то для каждого этажа необходимо создавать собственную разводку.

Устанавливаем выключатели

В первую очередь, нужно учитывать то, в какой комнате будет прокладываться электропроводка. Для некоторых помещений требования прокладки проводов более жесткие. Это касается комнат с повышенной влажностью и присутствием воды. Основным требованием при установке выключателей является их вынесение за пределы помещений. Например, специалисты не рекомендуют ставить выключатели внутри ванной комнаты, санузла, прачечной и т.д., что значительно повышает уровень безопасности.

Для других комнат правила монтажа выключателей следующие:

  • Они должны размещаться на высоте от 90 до 140 см;
  • Устанавливать выключатели необходимо на расстоянии 15 см от дверного проема, что особенно актуально для дверей, изготовленных из дерева;
  • Монтировать выключатель следует со стороны расположения дверной ручки.

Скрытая проводка

После того, как схематический рисунок составлен с учетом всех контуров, в том числе и заземления, можно приступать к монтажу каждого кабеля и электрической фурнитуры. Установку проводки можно производить различными способами. Особой популярностью среди владельцев частных домов пользуется скрытая электропроводка, которая прячется под штукатуркой. При установке такой проводки сначала монтируются электрические провода, а затем проводится оштукатуривание стен. При этом нужно учитывать правила прокладки скрытой проводки:

  1. Прокладывать провода можно только вертикаль или горизонтально. Диагональное расположение крайне нежелательно, а для ванных комнат и санузлов вовсе запрещено. К тому же, такое расположение позволит быстро определить местонахождение кабеля, если вдруг схема будет потеряна;
  2. При прокладывании по горизонтали целесообразно располагать проводку под потолком на расстоянии 30 см книзу. Горизонтальная электропроводка идеально подойдет для розеток, размещать их необходимо на 30-сантиметровой высоте от напольного покрытия;
  3. При вертикальном прокладывании электропроводов в угловых зонах либо около дверей необходимо придерживаться расстояния в 15 см.

После того, как электропроводка закреплена, начинаем устанавливать распределительные коробки, нанесению штукатурки, монтажу розеток и выключателей. Нередко при монтаже скрытой электропроводки используются гофрорукава. Они устанавливаются на стену и позволяют протягивать провода или осуществлять замену перегоревших кабелей без повреждения штукатурки.

Открытая электропроводка

Собственными руками можно сделать не только скрытую, но и открытую электропроводку. Она идеально подходит для установки в различных вспомогательных помещениях, фасадной части здания, подвалах. Нередко открытая проводка применяется и в жилых комнатах. Для вспомогательных зданий характерно использование многожильного кабеля либо нескольких одножильных проводов. Многожильный устанавливается на стену и фиксируется специальными зажимами. Одножильные втягиваются в гофрорукава.

Инсталляционные коробы – применение и особенности монтажа

Для открытой проводки удобнее всего использовать инсталляционные коробки. Преимущество таких коробов заключается в их эстетичности. Именно поэтому их установка производится в последний момент после проведения отделочных работ. Благодаря удобству расположения, коробы позволяют домовладельцам без проблем заменять перегоревшие провода, не разрушая при этом настенное покрытие. К прочим особенностям инсталляционных коробов можно отнести:

  • Разнообразие мест установки. Они могут устанавливаться вдоль потолка, у дверного проема, возле пола;
  • Они могут быть многоканальными, поэтому каждый из каналов используется для прокладывания кабелей различного назначения;
  • Встречаются как пластмассовые, так и алюминиевые модели коробок;
  • Они легко режутся и сгибаются, что позволяет подогнать размеры короба в соответствии с особенностями комнаты;
  • Разнообразие размеров – большие модели применяются при монтаже проводки для аппаратурной техники;
  • Многообразие обшивок, что позволяет подобрать короб, который идеально впишется в интерьер и не будет существенно из него выделяться.

После монтажа коробки над ней устанавливаются розетки с повышенной безопасностью и защитным корпусом. Данное правило касается и выключателей, устанавливающихся при установке проводки открытого типа в частном доме.

Напольные коробки

В загородных домиках комнаты отличаются большой квадратурой. Именно поэтому при необходимости размещения многочисленных электрических приборов на определенном расстоянии от стены используются напольные коробы. Данные коробки подходят также для тех случаев, когда домовладелец не хочет протягивать провод по полу. При их монтаже кабель автоматически протягивается над полом.

К преимуществам установки напольных коробок относят:

  • Устранение проводов, которые просто лежат на полу и становятся большим препятствием при передвижении по комнате;
  • Удобство монтажа, ведь они устанавливаются на том же уровне, что и пол;
  • Разнообразие дизайнов крышки коробки;
  • Превосходную герметичность;
  • Повышенную защиту и безопасность.

После окончания установки проводки в доме владелец может приступать к проверке осветительных приборов, выключателей, розеток, УЗО, а также сверке результатов монтировочных работ со схемой. Важно, чтобы были установлены все элементы. По окончании проверки прокладку проводки можно считать оконченной.

Похожее

Разводка электропроводки в частном доме своими руками

Автор этой статьи 30 лет назад построил дом и разводку электропроводки сделал самостоятельно. Исходя из 30 летнего опыта эксплуатации электропроводки, можно сделать вывод об ошибках, допущенных при ее обустройстве.

Главный вывод такой: если вы сделали разводку проводом необходимого сечения, а лучше, чтобы сечение провода было с запасом, правильно определили и установили средства автоматической защиты, то неисправности электропроводки происходят, в основном, только из-за контактов, контактов в розетках, в распределительных коробках и т.д. Мне пришлось поменять все розетки в доме. В распределительных коробках соединения я сделал пайкой, это оказалось правильным решением. Все, остальное исправно функционирует до настоящего времени.

Разработка разводки для частного дома — задача не сложная, но и слишком простой назвать ее нельзя. Эту важную работу я предлагаю сделать с помощью последовательных, простых шагов. Это позволит спроектировать безошибочную, добротную, безопасную схему электропроводки.

Предлагаемая методика разработки электрической схемы проста и может использоваться и для вновь построенного дома, так и при капитальном ремонте квартиры при реконструкции электропроводки.

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

  • линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
  • фломастеры разных цветов или ручки с разноцветной пастой,
  • кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 — 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Определение мест установки электрооборудования и розеток и выключателей

Следующим этапом будет общее собрание будущих жильцов этого дома, где они обсудят и утвердят расстановку мебели в помещениях, состав и расположение электрического оборудования. После собрания на скопированном экземпляре «пустого» плана, в каждом помещении:

  • Расставляем мебель, на рис. 3 зеленым цветом отмечены шкафы (17), кровати(16), диван(17). Это необходимо, чтобы выбрать места установки розеток там, где мебель не будет закрывать их.
  • Затем размещаем все стационарное электрооборудование (на рис. 3 закрашено коричневым цветом).
  • И только после этого, выбираем место установки розеток и выключателей (на рис 3 закрашены желтым цветом).

Рис. 3 План установки электрооборудования и электроустановочных изделий.

На плане учтено все стационарное электрооборудование. Переносные электроприборы утюг, электрочайник, миксер и многое другое не учтены, чтобы не загромождать план, но для них нужны розетки, которые на плане присутствуют. Рис. 3 несет в себе много информации:

  • Мы определились с местами установки электроустановочных изделий розеток и выключателей.
  • Определили места установки электрооборудования.
  • На основании электрических характеристик оборудования можно подсчитать общую мощность электропотребления в каждом помещении.
  • Знаем необходимое количество розеток, выключателей и ламп освещения.

Подсчитываем какое количество получилось.

  • Лампа освещения 9 шт.
  • Выключатели 8 шт.
  • Розетки 12 шт.
  • Электрический щит 1 шт.
  • Электрический водонагреватель типа «Аристон» или другой 1 шт.
  • Стиральная машина 1 шт.
  • Холодильник 1 шт.
  • Посудомоечная машина 1 шт.
  • Электропечь с духовкой 1 шт.
  • Домашний кинотеатр 1 шт.
  • Компьютер 2 шт.
  • Розетки IP44, влагостойкие. 2 шт.
  • Розетка трехполюсная. 25A 1 шт.
  • Вытяжка. 1 шт.

Подсчитываем максимальную мощность потребления. Таблица №1:

Название электроприборов  Количество Шт. Мощность ватт  Суммарная мощность ватт  Сечение провода кв. мм.
1 Лампы освещения 9  100 900  1,5
2 Розетки свободные 16 А  6 700 Средняя мощность  на 1 розетку 4200 2,5 на каждую розетку
3 Электрический водонагреватель Розетка 16 А с защитой от влаги 1500  1500  1,5
4 Стиральная машина Розетка 16 А с защитой от влаги 1 2000  2000  1,5
5 Холодильник. Розетка 10 А  1 250 250 1,5
6 Посудомоечная машина. Розетка 16 А  2000  2000  2,5
7 Электропечь с духовкой, розетка 25 А  6000  6000
8 Домашний кинотеатр. Розетка 10 А  1 500 500 1,5
11 Компьютер. 2 розетки 10 А  500  1000  1,5
14 Вытяжка. Розетка 10 А 300  300  1,5

Итого: Максимальная мощность потребления — 18650

Разводка силовых кабелей

Разберемся как доставить электроэнергию от электрического щитка к электроприборам находящимся в каждом помещении.

1. Душевая комната.

Самым опасным помещением является душевая комната. Разводку электропроводки и подключение электроприборов в ванной или душевой комнате производят в соответствии с правилами для помещений с повышенной влажностью.

1.1 По правилам, в душевой должна быть скрытая электропроводка трехжильным медным кабелем с двойной изоляцией. Металлические кабельные каналы не допускаются.

1.2 Все электрооборудование и электроустановочные изделия должны иметь защиту от попадания в них влаги.

1.3 На каждый электроприбор душевой комнаты с электрощита протягивается отдельный трехжильный кабель.

1.4 Выключатель электроосвещения должен находится вне помещения.

1.5 Корпуса электроприборов заземляются.

1.6 В цепи питания душевой комнаты обязательна установка УЗО.

Номера электрооборудования душевой на плане (рис 3) (5) и (6):

5. Электрический электронагреватель 2000 ватт.

6. стиральная машина, мощность 2000 ватт,

подключаются от электрощита отдельными трехжильными медными кабелями с двойной изоляцией сечением 1,5 кв. мм. Электронагреватель и стиральная машина подключаются через две 16 А розетки (12) с защитой от влаги.

2. Кухня.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Номера электрооборудования на плане кухни (7), (8), (9), (14),

7. Холодильник 250 ватт,

8. Посудомоечная машина 2000 ватт.

9. Электроплита (4 конфорки) с духовкой. 6000 ватт подключается от электрощита отдельным 3 жильным с медными проводниками кабелем сечением 4 кв.мм. соединяется через трехполюсную 25 амперную розетку.

14. Вытяжка. 300 ватт.

Так как на кухне и любом помещении дома возможно подключение дополнительного электрооборудования каждое мощностью до 2000 ватт, остальные розетки в помещениях дома устанавливаю 16 амперные, подключаю каждую проводом сечением 2,5 кв. мм.

Рис. 4 План разводки силовых кабелей и места установки распределительных коробок.

№1, №2, №3, №4 на рис. 4 и рис. 5 – распаечные коробки.

В таблице № 2 приведены номера проводников кабелей, участки прокладки и их сечение. Таблица №2:

Номер провода кабеля Участки прокладки кабеля. Сечение провода кв. мм.
1, 2, 3 Эл. Щит (4) – Душевая – Розетка (12)- Водонагреватель (5) 1,5
4, 5, 6 Эл. Щит (4) – Душевая – Розетка (12) — Стиральная машина 1,5
7, 8, 9 Эл. Щит (4) – Кухня – розетка(13) — электропечь с духовкой 4,0
10, 11, 12 Эл. Щит (4) – Распаечная коробка №4-распаечаная коробка №3 4,0
13, 14, 15 Распаечная коробка № 4 –розетка в туалете (3) 1,5
16, 17, 18 Распаечная коробка № 3 – Розетки кухни (3) 2,5
19, 20, 21 Эл. Щит (4) – Распаечная коробка №1 4,0
22, 23, 24 Распаечная коробка № 1- Розетки спальни 2,5
25, 26, 27 Распаечная коробка № 1 – Распаечная коробка №2 2,5
28, 29, 30 Распаечная коробка № 2 – Розетки спальни и розетки зала. 2,5

План разводки проводов освещения

Разводка освещения производится отдельно от силовых кабелей. Провод освещения медный, двужильный, с двойной изоляцией, сечением 1,5 кв. мм. Рисуем план разводки освещения.

Рис. 5 План разводки освещения.

Обустройство электрического щита

Информация, которую мы получили в предыдущих главах позволяет нам скомплектовать электрощит. Это будет последним шагом перед черчением электрической принципиальной схемы.

Итак, начнем с перечисления того, что должно находится в электрическом щите.

1. Автоматический выключатель общий Q₁ 1шт. 100 А. Подсчитав общую максимальную мощность электроприборов во всех помещениях дома, определяемся с максимальным током главного автоматического выключателя, учитывая небольшой, необходимый, запас. Общая мощность у меня получилось 18,65 кВт, автомат должен быть на 100 А.

2. Однофазный электросчетчик на 100 А. 1 шт.

3. Защитная автоматика для помещение душевой:

3.1. Устройство защитного отключения (УЗО) QF₁ 25А ток утечки 30 миллиампер 1 шт.

3.2. Автоматические выключатели на 10А Q₂ и Q₃.

4. Защитные приборы для помещения кухни:

4.1. QF₂ УЗО 50 А, 30 ма 1 шт.

4.2. Автоматический выключатель Q₄ 30 А. 1шт.

4.3. Автоматический выключатель Q₅ 16 А 1 шт.

5. Защитные приборы для для остальных помещений.

5.1. QF₃ УЗО 32 А, 30 ма – 1 шт.

5.2. Автоматический выключатель Q₆ 25 А.

5.3. Автоматический выключатель Q₇ 10 А.

Эта схема электрического щита начерчена для примера. Вы же можете ее расширить, по своему усмотрению, например добавить количество автоматических выключателей и запитать розетки или освещение каждого помещения отдельно. В этом случае, если у вас будет неисправность в зале и отключится соответствующий автоматический выключатель, в остальных помещениях все будет функционировать. Все, можно рисовать принципиальную электросхему вашего дома, учитывая информацию вышеприведенных разделов, нумерацию проводов согласно талбицы №1 и комплектацию электрического щита.

Принципиальная электрическая схема

Принципиальная электрическая схема чертится на основании данных, которые мы имеем в предыдущих главах. В схеме вычерчивается каждый провод, ему присваивается номер, указывается цвет провода, показано подключение всех приборов электрического щита. Это будет полная принципиальная электрическая схема разводки вашего дома. После того, как вы ее начертите и согласуете, можно начинать обустройство электрики в вашем доме. В последствии принципиальную схему и все что вы нарисовали выше, подшейте в папку, она пригодится при ремонте или реконструкции электропроводки.

Я же рисовать полную схему не буду, потому что:

1. Она не будет использоваться у меня, а у вас будет другая, своя схема.

2. Для меня вполне достаточен объем информации приведенной в предыдущих главах, чтобы сделать разводку электропроводки в доме и затем, при необходимости, сделать ремонт.

Видео по теме «разводка электропроводки в частном доме»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Как правильно составить схему электропроводки

Содержание статьи:

Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

Схемы электропроводки – с чего начинать?

Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

Статьи по теме:

 –  Как подключить розетку с заземлением

Схема монтажа электропроводки  – силовая часть

Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

По примеру должна получиться следующая картина.

Для полного представления и простоты пронумеруйте и подпишите все помещения:

  • №1 – зал;
  • №2 – кухня;
  • №3 – ванная комната;
  • №4 – прихожая.

После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

Схема электрики в квартире – осветительная часть

В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

Точно таким же способом обозначаете середины всех комнат.

Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

Схема прокладки проводов

Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

У подобного способа монтажа электропроводки имеются следующие преимущества.

В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

  • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
  • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
  • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
  • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

После этого зарисуйте провод от люстры до распределительной коробки.

Далее от выключателя до коробки.

Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

Делаете схему проводки в ванной комнате.

Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

Начинаем. От зала до щитка.

От кухни до щитка.

От ванной комнаты до силового щитка.

И в завершение от прихожей до щита.

Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

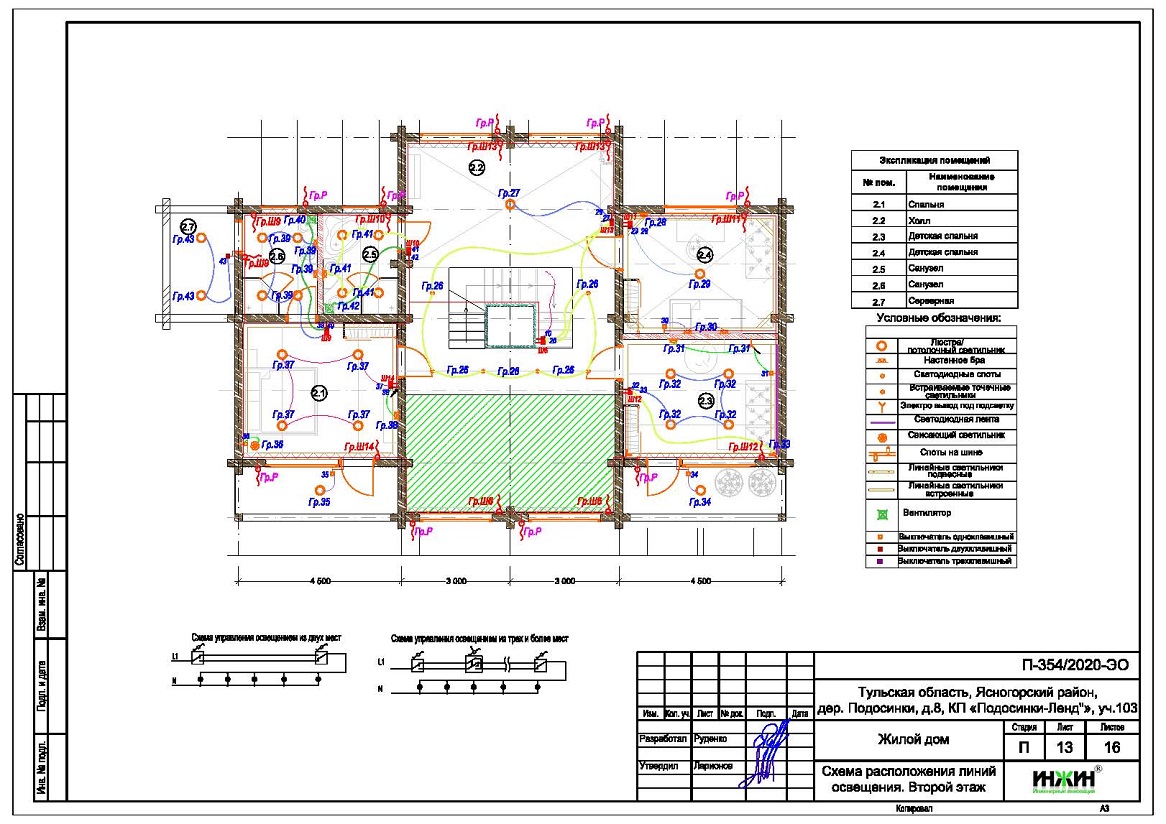

Схема электропроводки в частном доме, квартире, офисе. Сделаем проект электроснабжения и выполним монтаж.

Заказать схему электропроводки можно по телефонам:

+7(495)118-32-15, +7(495)118-34-20

Для уточнения цены присылайте задание на почту: [email protected]

Для Энергетиков, Архитекторов, Строителей действуют партнерские условия!


Схема электроразводки — важный документ в электрохозяйстве любого объекта, будь то квартира, офис или предприятие. В зависимости от масштабов производства в организации может существовать несколько однолинейных схем. Для чего они нужны и какие требования к ним предъявляются?


Виды схем электропроводки


Существуют расчетные и исполнительные схемы электропроводки. Первый тип создается на этапе проектирования и, как правило, входит в проектную документацию. Исполнительная однолинейная схема создается на основе существующего объекта со смонтированной электросистемой. Потребность в исполнительной схеме может возникнуть в случае изменения электрической сети или подключения к ней нового субабонента.

Технически однолинейная схема представляет собой упрощенную принципиальную схему целого цеха, или отдельного участка или оборудования. Цель создания схемы — кратко дать информацию о существующей сети.

Чаще всего однолинейные схемы используются для заключения договора на поставку электроэнергии между организацией и субабонентом. Особенно это актуально для больших производственных предприятий с большими мощностями. На однолинейной схеме, как правило, указывают границу балансовой принадлежности, разграничение, кому какое оборудование принадлежит. Без наличия однолинейной схемы подобный договор не заключается.

Требования к схеме

Поскольку однолинейная схема является частью проектной документации, то к ней предъявляются определенные требования. В частности, они прописаны в двух действующих ГОСТах — ГОСТ 2.702-75 и ГОСТ 2.709.

Однако основное требование к однолинейной схеме на предприятии — информативность. Как правило, в ней отображена следующая информация:

•    точка подключения объекта и граница разграничения;
•    расчетные токи и мощность подключаемого объекта;
•    сведения о приборах коммерческого учета;
•    сведения о технических параметрах ВРУ;
•    марку и длину питающего кабеля;
•    расчетные значения потерь и нагрузок;
•    сведения о коммутационном оборудовании;
•    другая информация.

В некоторых случаях этот список может состоять из других пунктов — дополняться или, наоборот, быть меньше. Все зависит от конкретного объекта.

Кроме однолинейных схем подключения субабонентов, энергетики предприятий составляют исполнительные однолинейные схемы оборудований, силовых щитов, щитов освещения и прочего. Они составляются для эксплуатации дежурным персоналом.

Цена схемы электропроводки

Стоимость определяется из назначения объекта: квартира, здание, промышленный цех и т.д., площади помещения и выделенной мощности.
Если вы не знаете требований, которые правила накладывают на однолинейные схемы, или не имеет опыта их составления — вам лучше обратиться к специалистам. Компания «МосМонтаж» предлагает составление схем любой сложности. Кроме непосредственного составления и расчета, наша организация помогает согласовывать их с контролирующими государственными органами.



Ждем вас в офисе для бесплатной консультации по инженерным сетям!



Карта проезда в офис, метро Новокузнецкая



Все инженерные сети: электрика,  водоснабжение, отопление и вентиляция!



Бесплатный выезд инженера для оценки объемов!



Гарантия на работы 5 лет!



Компания более 20 лет на рынке, есть все Лицензии СРО и МЧС



Для Госзаказчиков, ТСЖ, Служб эксплуатации действуют партнерские бонусы и скидки!



Заявки на проект и монтажные работы ждем на почту

[email protected]



Для заказа выезда инженера звоните

+7(495) 118-32-15

+7(495) 118-34-20



Схема электропроводки в частном доме: зачем и как

Невозможно приступить к началу монтажных работ, не имея в наличии схемы электрической проводки в частном доме. Принципиальная схема электроснабжения позволит избежать ошибок в монтаже, а значит,  переделок  и дополнительных трат.

Схема электропроводки в частном доме: для чего?

Ответ на вопрос «Для чего нужна схема электрической проводки в частном доме» лежит на поверхности. Во-первых, необходимо составить перечень необходимых материалов и расходников. При наличии схемы не составит труда просчитать необходимую длину проводов различного сечения, требуемое число распределительных коробок, розеток, выключателей и определить места их разметки.
Во-вторых, схема разводки электропроводки понадобится для того, чтобы определить точки расположения силовых элементов в проводке – это распредщит, приборы учета, автоматические выключатели, точки ввода питающих кабелей и пр.

Как сделать схему электрической проводки в доме

Чтобы сделать схему электрической проводки в частном доме, необходимо определиться с питанием. В подавляющем большинстве случаев оно подводится по воздушной линии на 0,4 кВ, питание однофазное. Стоит учитывать, что согласно требованиям энергосберегающих организаций приборы учета необходимо устанавливать во дворе/улице на вводном электрощите, там же можно установить не только электросчетчик, но и вводной автоматический выключатель, как вариант, возможна установка вводного селективного УЗО. К внутреннему электрощиту внутри дома питающий провод прокладывается с вводного щита.

Так, в доме проводка с внутреннего электрощита разбивается на группы, число которых обусловливается количеством групп потребителей. В подавляющем большинстве случаев это освещение, розетки, хозяйственные нужды (гараж, пристройки, подвал) и силовая группа (котел или бойлер, стиральная машина и т.д.) Также во внутреннем электрощите необходимо предусмотреть установку автоматических устройств защиты (УЗО) для каждой группы потребителей.

Далее для составления схемы электропроводки в частном доме потребуется план самого дома. Если дом одноэтажный то имеет смысл разбить проводку на группы по половине дома или на каждую комнату, если этажей несколько, то можно разбить потребителей для каждого этажа.

Пример готовой схемы электропроводки

Пример готовой схемы электропроводки в частном доме выглядит так.

Вид, мощность и количество потребителей электроэнергии обусловливают количество контуров, которое придется выделить в домашней электропроводке. Лучше, если контуров будет больше, чем меньше, в противном случае нагрузка будет неправильно распределяться. При  достаточном количестве контуров короткое замыкание в одном из контуров не скажется на электропитании потребителей других контуров, а потому без электроэнергии останется лишь небольшое число потребителей.

Если привести пример такой ситуации, то авария насоса в стиральной машине не приведет к прекращению энергоснабжения гаража, а замыкание в розетке в коридоре не станет причиной отсутствия света в соседней комнате – это стоит учесть в схеме электрической проводки в частном доме. Заменить одну розетку или поменять(перепаять) один контур не представляет сложности, тогда как ремонтные работы по всему дому потребуют значительных трат.

При разработке схемы электрической проводки стоит учесть, что для потребителей большой мощности лучше установить отдельный контур и подвести провод большого сечения – к примеру, такого подхода требуют колодезный насос, электрическая плита.

Вообще, все контуры, подводящие питание к трехфазным приемникам тока на 380 В, выполняются пятижильными, тогда как для подведения бытового тока достаточно трехжильного контура.

Еще один нюанс, который стоит учесть – при использовании электрических обогревательных приборов в доме вместо контура, предназначенного для питания системы автоматики индивидуального отопления, стоит организовать отдельный контур/контуры питания радиаторов.

Видео

план проводки в квартире и частном доме своими руками

Еще на этапе строительства и отделки дома или квартиры стоит задуматься о расположении кабелей для питания оборудования. Для этого заранее составляется схема электропроводки.

Основные отличия современной проводки

В конце прошлого столетия нынешние домашние технологии совершили значительные прорывы. В дополнение к телевизорам, компьютерам, системам безопасности и видеокамерам для наблюдения, в доме теперь находятся мощные приборы и средства беспроводной связи. Из-за этого, хотя принцип действия оборудования не изменился, прокладка проводов стала более сложной.

Электропроводка

Трудности возникают с начальной стадии создания проекта. Чтобы правильно нарисовать схему электропроводки в доме, нужно заранее рассчитать мощность всех приборов-потребителей. В то же время необходимо учитывать и освещение на всей площади квартиры или дома.

Если не планировать расположение кабелей заранее, то впоследствии они будут тянуться вдоль пола или виснуть на поверхности стены. При хорошем раскладе их можно скрыть под плинтусом.

В дополнение к большому количеству более мощных современных устройств появилось еще одно отличие: совместно с сетью электропитания, всегда есть слаботочная система, которая уже давно включает в себя линии для подключения телефона, телевизора и компьютера к общей сети.

Обе системы (питания и слаботочная) не могут быть разделены, потому что все приборы питаются от 220 В.

Низковольтная цепь включает в себя три сети: компьютер, телефон и телевидение. Каждая из них имеет свои провода и вспомогательные устройства.

Число работающих в один момент времени приборов также стало больше. Если раньше было достаточно установить люстру в вестибюле, то теперь система освещения, используемая многими людьми, включает в себя прожекторы и освещение в дополнение к люстре.

Из-за увеличения мощности старые кабели больше не применяются, а размер распределительной платы значительно увеличился.

Схема подключения проводки

Для чего нужна схема разводки электричества

Если нет желания постоянно менять отделку стен, чтобы покрывать кабели в различных местах, рекомендуется нарисовать чертежи всех важных электрических объектов до отделки квартиры или возведения дома: розетки, выключатели, распределительные щиты с УЗО, осветительное оборудование. Основная задача — разбить кабели на отдельные схемы, чтобы рационально разделить нагрузку, создать системы обеспечения безопасности и управления и, в конце концов, принять все меры для обеспечения комфорта.

При создании схемы требуется брать во внимание следующие факторы:

  • Автоматическая защита установлена ​​в распределительном электрощите. Работа подавляющего большинства бытовых приборов и безопасность пользователя зависима от ее качества и правильной установки.
  • Провода и кабели должны быть с правильным сечением и обладать достаточными изоляционными характеристиками.
  • Выключатели с контактами хорошего качества и безопасным корпусом.
  • Основными элементами в частном доме являются устройство входа и шнур питания от устройства к щиту. Необходимо использовать автоматические выключатели для регулирования потребляемой мощности и, при необходимости, отключения всего электропитания в доме.
  • Счетчик обычно располагается сразу после места установки автомата.

Подбор плана под жилую площадь

Схема проводки для частного дома, квартиры и дачи будет отличаться.

Схемы электропроводки в частном доме своими руками

Будущие монтажные схемы основаны на плане частного дома. Электрическая схема состоит из электрической и монтажной частей. Основные элементы схематично нарисованы «для себя».

Основными элементами этой сети являются:

  • Провода.
  • Розетки.
  • Выключатели.
  • Счетчики.
  • Предохранители и реле.
  • Распределительные коробки.
  • Вход внешнего шнура питания.
  • УЗО.
  • Точки подключения для мощных приборов.
  • Потолочное и настенное освещение.

Начало в схеме берется бытовой от электрических щитов, к которым подходят линии электропередачи (обычно по воздуху), которые подает одно- или трехфазный ток снаружи.

Проводка в частном доме

Схема разводки электропроводки в квартире с примерами

Проектирование электропроводки в квартире на самом деле ничем не отличается от той же работы, выполненной в частном доме. При разработке схем электропроводки в квартире следует учитывать те же правила и положения. Разница заключается только в том, что в большинстве современных квартир распределительный щит установлен на месте входа. Он оснащен счетчиками электроэнергии и необходимым модульным оборудованием: главными и фазовыми выключателями. Внутренние кабели в квартире также присутствуют, но в некоторых случаях должны быть заменены или установлены с нуля. Также в однокомнатной квартире весь процесс будет существенно более простым.

В старых многоэтажных зданиях этот вид работ необходим, если электропроводка не соответствует современным требованиям, а в новых постройках обычно продают квартиры без внутренней сети. Во всех этих случаях принципиальная схема проводов в квартире должна быть нарисована для последующей установки.

Электропроводка в квартире

Дачный дом

Конструкция провода для загородных домов также следует общим правилам. Однако, поскольку эти объекты недвижимости не являются постоянными резиденциями, разработка концепции внутреннего провода имеет свои нюансы, которые можно резюмировать следующим образом:

  • Загородные дома обычно расположены за пределами города. Шнуры питания в этой области имеют свои особенности. По сути, они были отлажены десятилетия назад и не предназначены для текущих уровней нагрузки. В результате источник питания прерывается, а сетевое напряжение резко возрастает или падает. Включение регулятора напряжения и надежного быстродействующего автоматического выключателя в электрическую схему позволяет устранить негативные последствия, вызванные такими факторами.
  • Другой характеристикой загородного дома, которую необходимо учитывать при составлении схемы электропроводки, является временное проживание владельца. В большинстве случаев коттедж используется летом, а зимой закрыт. В это время провода и контакты будут сильно окислены, что приведет к поломке проводки. Поэтому на летних виллах рекомендуется проектировать открытую проводку, поскольку ее легче ремонтировать в случае поломки.

Во всем остальном проект электропроводки для дачи не отличается от той же схемы для квартиры или особняка, но он намного проще из-за небольшого размера здания и небольшого количества приборов.

Укладка кабеля в загородном доме

Расположение и установка крупных бытовых приборов и мебели

Когда проводка в сети разделена на несколько отдельных цепей, легче управлять энергосистемой. Если в какой-либо группе произошла авария или неисправность, можно отключить ее, пока все остальные линии продолжают работать.

Как правило, проводка делится на четыре цепи: стационарное оборудование, кухня, туалет и ванная, а также освещение.

Бытовая техника

Если какое-либо оборудование в стационарных установках и мощных приборах выходит из строя, нужно отключить только одну линию, заменить устройство, а затем снова подключить питание к линии. В этом случае вся квартира не лишится питания. Как правило, в мощном стационарном устройстве соединение с разъемом находится в труднодоступном месте, поэтому отсоединить всю линию легче, чем отключить устройство от разъема.

Кухонная линия

Эта линия имеет максимальную нагрузку. Сеть должна выдерживать около шести устройств, даже если все устройства включены в один момент времени. Это может быть холодильник, плита, посудомоечная машина, микроволновая печь, вытяжка или тостер.

Для этого количества устройств отдельная линия будет наиболее подходящим решением.

Образец линии кухни

Варианты размещения розеток

Размещение розеток в различных комнатах будет различным:

  • На кухне они размещаются на высоте около 15-20 см над столешницей. Использоваться эти розетки будут для кухонных приборов (миксер, микроволновая печь или тостер).
Розетки на кухне
  • В гостиной розетки устанавливаются в зоне телевизора таким образом, чтобы экран скрывал их за собой. Также их монтируют возле дивана на высоте около 30 см от пола.
Размещение за телевизором
  • В спальне их размещают возле кровати, а в кабинете — у рабочего места.
  • Также во всех комнатах рекомендуется устанавливать розетки у дверей на высоте 80-90 см. Предназначаются они для пылесосов и других функциональных приборов.
Монтаж у двери
  • В ванной нельзя размещать розетки и выключатели на расстоянии менее 60 см от воды.
Розетки в ванной

Схема элементов освещения помещения

Если люстра может вмещать до шести лампочек и иметь пару ночных, то достаточно одной линии освещения. Если же имеется несколько люстр, а также несколько прожекторов, настенные и потолочные светильники, они должны быть разделены на несколько линий.

Важно! Если в дополнение к осветительному оборудованию к комнате подключен источник питания или один трансформатор, может потребоваться отдельное защитное устройство.

Линия освещения

Проводка и прокладка кабеля

Кабели могут укладываться двумя способами: открытым и закрытым.

Открытая проводка

В случае открытой проводки эстетический вид будет нарушен. Для крепления можно использовать специальные пластиковые кронштейны с шипами, чтобы закрепить кабель на любой поверхности. Кронштейн выбирается в зависимости от размера и формы кабеля (круглый или плоский). Также есть вариант использовать обычный тонкий металлический стержень вместо кронштейна.

Кабели, которые проходят вдоль стен и потолков, не выглядят особенно эстетично. Поэтому обычно предпочтительно прикрепить пластиковый кабельный канал к стене с помощью штифтов и самонарезающих винтов. Можно использовать гофрированную трубу вместо кабельного канала, но она выглядит не лучше, чем открытый кабель, поэтому ее применение для монтажа используется только в производственных помещениях, на складах и в других местах, где эстетика играет последнюю роль.

Вариант открытой проводки

Скрытая проводка

В жилых помещениях скрытая проводка наиболее распространена. Выглядит это так: канавка в стене или потолке (профессиональный язык дает ей определение «штроба»), в которой кабель проложен и достигает розетки, коробки и выключателя.

Если каналы в стене могут ослабить ее структуру, имеется другой вариант в виде открытой проводки.

Важно! Штроба и кабели, спрятанные в ней, — этот вариант только для бетонных и кирпичных стен. Применение такого варианты в стенах из дерева — это серьезное нарушение правил безопасности.

Создание электросхемы — важнейший этап монтажа всей электрической проводки. Проходить он должен еще на этапе строительства или отделки. Соблюдение при этом определенных правил и инструкций и применение качественных материалов и инструментов при электромонтажных работах обеспечат безопасность и долговечность проводки. При неуверенности в собственных силах лучше будет обратиться к профессиональным электрикам.

Схема электропроводки в частном доме своими руками (фото, видео)

Каждый домовладелец, который строит дом, делает капитальный ремонт в старом доме желает быстро и надежно провести монтаж электрической проводки с минимальными затратами. Для этого составляется проект и схема электропроводки в частном доме, где учитываются все основные элементы плана:

  • источник питания, к которому будет осуществляться подключение,
  • тип и напряжение сети трехфазная – 380 В или однофазная – 220 В,
  • место размещения узла учета и марка прибора (счетчика),
  • место размещения, размеры и используемые материалы для контура заземления,
  • марка кабеля, его сечение и длина до распределительного щита,
  • место установки распределительного щита,
  • количество, защитных автоматов и их номиналы,
  • маршруты прокладки кабелей с указанием маркировки,
  • места установки, распределительных коробок, розеток, выключателей и осветительных приборов,
  • сечения проводов на розеточных группах, освещения и отдельных линиях для нагревательных приборов, проект предусматривает еще много других деталей.

К составлению проекта и согласованию с энергетиками, придется привлекать специалистов.  При этом монтажные работы и подключения от узла учета, распределительного щита по всему дому можно несложно выполнить своими руками.

Последовательность плана выполнения монтажных работ

Для того чтобы система электроснабжения работала надежно надо грамотно составить проект, рассчитать все параметры и подобрать необходимые материалы. В первую очередь определится с источником питания, откуда провести электроэнергию на распределительный щит. Это может быть воздушная ЛЭП (линия электропередач), РП – распределительная подстанция, или другие варианты, возможные на участке. Выбирать надо оптимальный план, учитывая следующие факторы:

  • расстояние до дома,
  • условия прокладки воздушная линия или подземный кабель, от этого зависит марка кабеля, объем проводимых работ и стоимость,
  • какие мощности для потребления может выделить вам организация, которой принадлежит ЛЭП или РП,
  • сети, трехфазная с напряжением 380В или одна фаза на 220В.

Подключиться к сетям своими руками не получится, все условия обязательно согласовываются с энергетиками, должностными лицами организаций, на балансе которых находятся электросети, это предусмотрено проектом. Трехфазные сети редко используются для электроснабжения частных домов, рассмотрим классический вариант с одной фазой напряжением 220В.

Расчет потребляемой мощности

Сложите мощность всех основных бытовых электроприборов планируемых к использованию. Эти данные обязательно отмечаются в паспорте на изделия или на корпусе оборудования. Р мощность обозначается в Вт. (Ваттах).

Таблица потребляемой мощности электроприборов

По предварительным расчетам получается 6 кВт, добавьте в проект 2-3 кВт на перспективу использования дополнительных бытовых электроприборов Р = 9 кВт. Зная мощность и напряжение можно рассчитать параметры необходимого кабеля, от ЛЭП до распределительного щита в доме.

Выбор сечения кабеля по длине и мощности

Рассчитываем максимальный ток нагрузки:

  • Iн = P/U·cosφ
  • U – напряжение 220 В,
  • Cosφ = 1,
  • Iн = 9000 Вт./220 В = 40,9 А.

Расчеты для медных проводов

Для ускорения процесса воспользуемся таблицами определения S кабеля, по мощности, току, длине и материалу проводов (медные или алюминиевые). Таблицы есть в ПУЭ (правила устройства электроустановок), в Интернете и других нормативных документах.

По требованиям ПУЭ монтаж проводки в частных домах делается только кабелем с медными проводами. Поэтому будем придерживаться плана для медного провода, сеть с одной фазой, напряжение 220В.

Расчеты для алюминиевых проводов

В нашем случае ток 40А, мощность 9 кВт, в таблице таких показателей нет, для проекта выбираем на ступень выше 46 кВт,10,1 А – соответствуют медному кабелю с сечением проводов 6 мм/кв. Это с условием, что длина кабеля будет составлять несколько десятков метров. Если по плану более 80 м надо учитывать потери.

Все провода за счет неоднородности метала, имеют удельное сопротивление, по причине которого энергия теряется на нагреве.

При потерях напряжения выше 5%, сечение проводов следует увеличивать, рассчитаем сопротивление кабеля:

Удельное сопротивление металлов

  • R = pL/S
  • р – удельное сопротивление 0,0175,
  • L – длина кабеля 100 м,
  • S – площадь сечения проводов 6 кв./мм.

R = 0,0175·100/6 = 0,291 Ом,

Это значение надо удвоить, ток по кабелю проходит дважды, по фазе в нагрузку и по нейтральному проводу в сеть R = 0,583 Ом.

Рассчитываем потери:

Uпот. = I·R = 2 х 10А х 0,583 Ом = 11,6 В.

В процентном соотношении: 11.6 В./ 220В х 100% = 5.27% потери составляют немного больше 5%. Выбираем кабель по таблице на ступень выше 10 кв./мм. Все эти вычисления  проводятся своими руками в спокойной домашней обстановке. Прежде чем подключаться к ЛЭП, подготовьте узел учета и распределительный щит. Заведите в него кабель, подключите провода к вводному автомату защиты и заземлению, установите контур заземления. Со стороны ЛЭП или РП подключения делают электрики обслуживающей организации, своими руками туда лучше не лезть, это небезопасно и противозаконно.

Установка контура заземления

Этот план работ не требует сложных расчетов, больше физической нагрузки, земельные работы по рытью траншеи выполняют своими руками, если позволяет здоровье. Контур заземления важный элемент в схеме электропитания дома, он обеспечивает безопасную эксплуатацию сети. Поэтому его устанавливают и подключают к распределительному щиту до подачи электроэнергии с вводного кабеля.

Установка контура заземления

По проекту, размещать контур надо в 2 – 3 метрах от фундамента, со стороны распределительного щита. Роют траншею формой равнобедренного треугольника, со сторонами 1.2м, глубиной полметра. По углам траншеи забиваются штыри, на глубину до 3м, сверху оставляют 25 см, для соединения сторон горизонтальной полосой.

В качестве горизонтальных элементов можно использовать уголок 50х50х5 мм, вертикальными элементами служит стальная планка 40х4 мм. Заземляющий проводник от контура до щита из металлической полосы или круглой стали сечением не менее 16 кв./мм. Все соединения элементов конструкции контура делаются сваркой до корпуса распределительного щита. Заземляющий проводник на щите крепится болтами, место соединения тщательно зачищается и смазывается токопроводящей смазкой.

Монтаж элементов распределительного щита

Монтаж элементов распределительного щита

На плане показаны вводные защитные автоматы, буквой L обозначен фазный провод красного цвета.

N – нейтральный провод синего цвета, РЕ – желто-зеленый провод вводного кабеля крепится к шине контура заземления.

После подключения вводного кабеля к счетчику и основному автомату защиты, можно делать заявку для присоединения к ЛЭП.

Это позволит в процессе дальнейшего монтажа с электрощита запитывать ручные электроинструменты, дрель, болгарку, паяльник, временное освещение и другие. Можно будет установить и подключить автоматы защиты для других групп, проверить их работоспособность.

Электромонтаж проводки от распределительного щитка

От распред щита монтаж электропроводки в доме может быть двух видов:

  1. Скрытая проводка от РЩ до распределительных коробок, выключателей, розеток делаются штробы, в которые вкладывается кабель. Для остальных элементов, алмазной коронкой сверлятся круглые отверстия Ø72-80 мм, в них вставляются коробки и подрозетники. После того как проводка расключена и проверена, концы проводов выведены в места подключения подрозетники и коробки фиксируются гипсом или алебастром.

Чтобы облегчить физические нагрузки на свои руки, штробы можно не делать, плоские кабеля специальными клипсами крепятся к бетонным и кирпичным стенам. Потом все это закрывается слоем штукатурки, при условии, что элементы крепления не будут выступать более чем на 1.5 см.

  1. Открытая проводка применяется на сборно-щитовых и деревянных стенах, распределительные коробки, розетки, выключатели привинчиваются к стене шурупами. Провода для эстетичного вида лучше уложить в пластиковые кабель-каналы, они бывают разной ширины высоты. Размеры выбираются в зависимости от количества и толщины кабелей, расположенных на интервале. Кабель каналы делают различного цвета, можно удачно подобрать под любой интерьер, дерево светлой или темной породы, или белый пластик на чистую гипсокартонную стену. Монтаж открытой проводки легче выполнить самому, он менее трудоемкий.

Практика показывает, что при монтаже в частном доме делают между распределительными коробками кабель-каналы большего размера, от коробки до выключателя или розетки, достаточно узкого и неглубокого. По общей магистрали между коробками осветительные группы прокладываются кабелем с проводами S 1,5 или 2,5 кв./мм. От коробки до выключателей и осветительных приборов провод S – 075-1,5 кв./мм. В розеточных группах, между коробками провод S – 4 кв./мм, после коробки 2,5 кв./мм.

Обратите внимание, коробки, розетки и выключатели, для скрытой и наружной проводки имеют разные конструкции. Для нагревательных приборов большой мощности, теплых полов, отопительных котлов, сплит-систем, стиральных машин и кондиционеров и других бытовых приборов прокладываются отдельные кабеля, от каждого прибора до щитка, и ставится индивидуальный автомат защиты. Сечение провода на этих группах не менее 4-6 кв./мм в зависимости от мощности электробытового оборудования. Корпуса такого оборудования обязательно заземляются.

Все кабели должны иметь три или четыре жилы, по требованиям ПУЭ (правила устройства электроустановок), электромонтаж делается только медными проводами.

Все современные электробытовые приборы и розетки имеют клеммы для провода заземления. На всех розетках и осветительных приборах выводится проводник с желто-зеленой изоляцией. В распределительных коробках эти провода соединяются в один контакт. В итоге общий провод заземления выходит на заземляющую планку распределительного щита и контур заземления.

Красный провод подключается к фазе, его надо обязательно провести на розетки и выключатели, синий считается нейтральным. Обратите внимание, что эти требования невозможно выполнить в распределительных коробках осветительной группы. Особенно когда подключается люстра к многокнопочному выключателю. В коробке на таких коммутациях допускается соединять провода любого цвета, но на выключатель общим проводом должен выходить, красный с фазой. При внимательном подходе все доступно сделать своими руками.

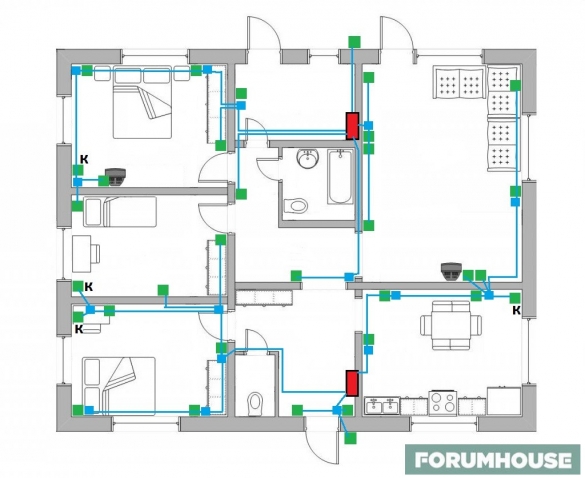

Схема распределения проводки по группам

Выбор кабеля для проводки в помещениях

Для скрытой проводки, под штукатуркой хорошо использовать плоские кабели марки ППВ, ВВП, ШПВ, ШВВП, с двойной изоляцией, с тремя жилами. Сечение выбирается по группам, план расчетов уже описан. Из многолетней практики электрики, которые выполняли своими руками эти работы, знают не рассчитывая:

  1. На группы освещения от щита, между распределяющими коробками укладывают провод S = 1.5 2,5 кв./мм. От распределяющих коробок до выключателей и приборов освещения S 0,75 -1,5 кв./мм.
  2. Для розеточных групп между коробками S- 4 кв./мм, от коробки до розетки S- 2.5 мм/кв.
  3. На отдельных группах, мощных нагревательных приборов, стиральные машины, кондиционеры, отопительные котлы и электроплиты прокладывают кабель не ниже 6 кв./мм. По плану для каждого вида бытовой техники своя линия и отдельный автомат защиты исходя из потребляемой мощности и токовой нагрузки.

Хочется надеяться, что информация в этой статье будет полезна. Если выполнять работы по проекту, учитывая план последовательности, сложных работ мало. Большинство операций можно выполнить своими руками, не торопитесь, поочередно выполняйте намеченные планом работы. В противном случае исправление ошибок будет стоить дороже, и задержит монтаж по времени.

Город Окленд | Жалобы на частную собственность и исполнение Кодекса…

Прогрессивное исполнение

Code Enforcement Services использует прогрессивное исполнение для отслеживания жалоб. Владельцы собственности уведомляются через почтовую службу США. Примечание: всем уведомлениям отводится 5 дней подряд, время рассылки плюс рабочие дни (понедельник — пятница) добавляются в зависимости от типа уведомления, например. 5-дневная рассылка + 30-дневное уведомление.

Уведомление о вежливости

Первоначальные сообщения о незначительных нарушениях собственности отправляются в Уведомление о вежливости, в котором описывается предполагаемое нарушение.Осмотр собственности не проводится. У собственника есть (21) день, чтобы ответить на уведомление, и он может подтвердить, что нарушения необоснованны или были исправлены, вернув форму сертификации собственника с фотографиями. Подписывая форму сертификации собственника, владелец также соглашается поддерживать собственность в будущем без дополнительных уведомлений. Если получена другая жалоба в отношении того же или подобного нарушения и она проверяется инспектором по строительству, будет немедленно начислена оплата, и будет выпущено Уведомление о нарушении.Дополнительные сборы будут начислены, если нарушение не будет исправлено по истечении 30-дневного срока (см. Уведомление о нарушении).

Уведомление о нарушении

Когда нарушение подтверждается строительным инспектором, выдается Уведомление о нарушении, которое включает список нарушений и исправлений, которые необходимо внести. У собственника есть 30 дней на исправление нарушения.

  • Если будет установлено, что Сертификат собственника собственности был получен в отношении того же или подобного нарушения в течение года с момента подачи жалобы, за немедленную оценку будет взиматься плата в размере .
  • Если, после повторной проверки нарушение не было исправлено, будет выдано уведомление о повторной проверке и будут начислены дополнительные сборы.
  • Если жалоба касается порчи, будет отображаться сообщение , в котором владельцу собственности рекомендуется связаться с инспектором по обеспечению соблюдения Кодекса, чтобы обсудить нарушения и необходимые шаги для устранения нарушений. Если от собственника не будет ответа или нарушения не будут устранены в течение установленного срока для соблюдения, городские власти могут заключить договор на уборку и обеспечить безопасность собственности (для чего может потребоваться получение ордера на осмотр).Дополнительные начисления сборов будут применяться за уведомление, гарантии, контракты и т. Д.
  • Если собственность убирается городским подрядчиком, на объекте будет отображаться сообщение «Очищено городом» с датой с контактной информацией для сообщения о болезни.

Уведомление о повторном нарушении

Когда будет установлено, что такое же или подобное нарушение было подтверждено в течение 24 месяцев, с собственника немедленно будет взиматься плата в размере и предоставлено 10 дней для исправления нарушений.Если нарушение не устранено, будет выпущено уведомление о повторной проверке, если только проблема не связана с упадком, когда городские власти опубликуют собственность как поврежденную и продолжат заключение контракта на уборку. За несоблюдение требований взимается дополнительная плата.

Уведомление о нарушении Граффити

Когда жалоба проверяется, Уведомление о нарушении отправляется владельцу собственности по почте с предоставлением 10 дней на исправление нарушений для «занятых» зданий, 15 дней для «незанятых» зданий и 3 дней для объектов, где «продаются алкогольные напитки».За несоблюдение требований будут применяться сборы и административные санкции.

Уведомление о нарушении Контейнеры для мусора / вторичной переработки

При подаче жалобы на оставленные для всеобщего обозрения мусорные баки / корзины для вторичной переработки отправляется уведомление о вежливости, дающее 21 день на исправление. Если поступают другие жалобы, планируется проверка, и в случае проверки владелец недвижимости получает Уведомление о нарушении, дающее 10 дней для устранения проблемы. Если при повторной проверке будет установлено, что нарушения не были устранены, взимается плата.За несоблюдение требований взимается дополнительная плата.

Порядок сокращения — пригодность

Если после повторной проверки (-ий) будет установлено, что нарушения пригодности жилья все еще существуют или не ослабевают, владелец собственности получит настоящий Приказ о смягчении последствий с указанием сроков выдачи разрешений, заключительных проверок и условий заражения. Владельцу собственности дается 10 дней на то, чтобы ответить, прежде чем городские власти предпримут дальнейшие действия по устранению нарушения. Может потребоваться план соответствия (см. План соответствия).За несоблюдение будет начислена комиссия.

Нестандартные нарушения общественного порядка

Опасные и небезопасные условия; включая оползни, структурные, электрические, водопроводные, механические повреждения, могут вызвать самые строгие принудительные меры по объявлению собственности некачественной / неудобной для населения и оценке штрафных санкций и штрафов. Если после повторного осмотра (ов) будет установлено, что пригодные для проживания / нестандартные условия в помещениях по-прежнему ухудшаются, а нарушения здоровья и безопасности не ослабевают, имущество объявляется некачественным / вызывающим неудобства для общества, сертификат о заселении аннулируется и административные санкции отменяются. оценен.Владельцу собственности дается 10 дней на ответ, прежде чем городские власти предпримут дальнейшие действия по уменьшению опасности. Может потребоваться план соответствия (см. План соответствия). Несоблюдение приведет к начислению взносов и гражданским штрафам.

Неминуемая опасность

Процесс немедленного устранения опасного для жизни нарушения жилищного и имущественного права. Всякий раз, когда здание, строение, его часть или недвижимость находятся в таком непосредственном опасном состоянии из-за наличия или опасного риска для здоровья и благополучия арендаторов, владельцев собственности и общества, городские власти могут принять немедленные меры, чтобы может включать освобождение помещения и устранение подрядчиками города опасных условий или неисправности с. За несоблюдение требований начисляются начисленные сборы и гражданские штрафы.

Программа очистки доски

Нарушения скверны, которые не устранены владельцем собственности, могут быть устранены частными подрядчиками, нанятыми городом. Code Enforcement использует все ресурсы, чтобы уведомить владельцев собственности и связаться с ними перед уборкой. Будет применяться плата за исполнение и контрактные расходы.

Отказ от времени

Соглашение, разрешающее городским властям обезопасить и / или ликвидировать гниль на частной собственности, при этом владелец соглашается оплатить стоимость уборки.

Ордер на осмотр

При наличии условий, требующих входа / доступа на охраняемую частную собственность, Строительный департамент должен получить ордер на осмотр. Ордер — это приказ, подписанный судьей, который разрешает доступ и разрешение на доступ к частной собственности в соответствии с определенными государственными и местными правилами.

План соответствия

Соглашение с владельцем / агентом / покупателем недвижимости о восстановлении собственности, исправлении жилищных нарушений и уплате взносов в согласованные сроки.

Программа регистрации отчужденных и вакантных

Банки и другие кредиторы несут ответственность за сохранение собственности во время обращения взыскания. Необеспеченная, испорченная недвижимость является привлекательной помехой для нарушителей и незаконных свалок. Контактная информация для управления недвижимостью должна быть четко указана в переднем окне. На территории не должно быть мусора и мусора, и они должны быть защищены. Регистрация собственности включает регистрационный сбор, отчет о проверке и план обслуживания.Если имущество не зарегистрировано в течение 30 дней с момента обращения взыскания, оно подлежит оценке цитат (глава 1.12 OMC).

Собственность инвестора

Требует, чтобы покупатели, не являющиеся собственниками, занимающие 1-4 единицы жилой недвижимости, которые находились в процессе отчуждения права выкупа, зарегистрировались и организовали инспекцию со стороны Службы строительства. Городской инспектор оценит состояние собственности, чтобы определить, соответствуют ли они местным строительным нормам и необходимы ли работы по борьбе с болезнями или восстановительные работы.Требования для участия в этой программе следующие:

  • Недвижимость была приобретена после 1 марта 2013 года.
  • Новый владелец не намерен занимать недвижимость в течение шести месяцев и до одного года.
  • Новый владелец не является государственной, некоммерческой или благотворительной организацией, деятельность которой регулируется федеральным налоговым законодательством.
  • Новый владелец не подавал заявку на получение разрешения на строительство в течение 90 дней с момента покупки.
  • Уведомление о невыполнении обязательств было подано против бывшего владельца в регистратуру округа Аламеда в любой момент после 13 ноября 2006 года.

Примечание. Если владелец подал заявку на получение разрешения на строительство в городских условиях для восстановления собственности в течение 90 дней с момента покупки, он может быть освобожден от регистрации. Требуется проверка персонала.

Апелляция о нарушении

Владельцам собственности, получившим первоначальное уведомление о нарушении , предоставляется форма апелляции о нарушении, которая дает им возможность опровергнуть утверждение городских властей о нарушениях кодекса правопорядка на апелляционном слушании с участием независимого слушателя.

Административная апелляция

Владельцы собственности, которые не устранили нарушения после получения Уведомления о нарушении и пропустили крайний срок подачи апелляции, могут обжаловать определенные уведомления, например, Приказ об устранении нарушений и уведомление о несоответствии стандартам общественного порядка, используя форму апелляции, прилагаемую к уведомлению, перед независимым должностным лицом, проводящим слушания.

Апелляция по выставлению счетов

Владельцы собственности также могут обжаловать сборы и залоговое удержание на слушании апелляции с участием независимого слушателя.

Подземная проводка в новых жилых районах

PAS опубликовала свой первый информационный отчет в 1949 году. Чтобы отметить эту историю, каждый месяц мы представляем новый отчет из архивов.

Надеемся, вам понравится этот увлекательный снимок прошлогоднего выпуска о планировании.

АМЕРИКАНСКОЕ ОБЩЕСТВО ДОЛЖНОСТНЫХ ЛИЦ

1313 ВОСТОЧНАЯ УЛИЦА 60 — ЧИКАГО ИЛЛИНОИС 37

Информационный отчет No.163 Октябрь 1962 г.

Подземная проводка в новых жилых районах

Скачать исходный отчет (pdf)

По мнению многих, рекламные щиты — это бельмо на глазу номер один в наших городских районах. Но воздушные провода и опоры обслуживания также были с нами в течение долгого времени — фактически настолько долго, что многие из нас, кажется, привыкли к ним. Визуальный хаос проводки в массовом подразделении, однако, побудил одного сторонника улучшения внешнего вида сообщества прокомментировать: l

Кто-то однажды сказал, что если вы посмотрите на чудовище достаточно долго, то увидите, что не заметите его.Может быть, некоторые люди так долго смотрели на чудовищность полюсов, что не понимают, насколько ужасно они выглядят. Когда-нибудь внимательно посмотрите, что поляки делают с квадратными километрами загородной местности. Когда у вас есть деревья и вы живете в двухэтажном доме, вы не замечаете телефонных столбов. Но, как и стрельба, на большинстве новых участков одноэтажных домов можно увидеть только столбы.

К счастью, коммунальные предприятия и жилищное строительство в некоторых районах США и Канады начинают осознавать ценность подземных линий электропередач и телефонных линий в новых жилых кварталах.Канадская федерация мэров и муниципалитетов, например, активно продвигает подземную проводку не только в новых подразделениях, но также в центральных районах и старых жилых кварталах, где Федерация призывает к постепенному закрытию существующих воздушных систем. Некоторые коммунальные компании незаметно приступили к существенным подземным установкам, но многие другие все еще сопротивляются этой идее, несмотря на многие достижения в оборудовании и методах установки. В некоторых случаях строители и девелоперы берут на себя часть затрат на подземную установку, признавая потенциал продаж, связанный с улучшением внешнего вида подразделения.И кредиторы начинают давать дополнительную оценку стоимости подземных коммуникаций.

В этом отчете будут представлены некоторые основные характеристики систем распределения подземной проводки. В нем будут рассмотрены причины широкого и продолжающегося использования подвесных систем и будет проведен обзор значительных событий в области подземных сооружений и деятельности местных органов власти в этой области.

РАСПРЕДЕЛЕНИЕ НАБОР

Электроэнергетические и телефонные системы распределения в U.С. и Канада были разработаны в основном с надземным строительством. Подземная установка использовалась в прошлом только там, где плотность нагрузки делала невозможным использование верхнего распределения. Например, многие центральные деловые районы крупных населенных пунктов и некоторые междугородные телефонные линии обслуживаются подземными системами. В некоторых городах подземные системы встречаются в дорогостоящих жилых районах, где более высокие затраты на установку оплачиваются застройщиком и, конечно же, в конечном итоге перекладываются на покупателя дома.

Принятие воздушной системы распределения было основано, прежде всего, на ее преимуществах, заключающихся в минимальных начальных инвестициях и менее сложной конструкции. Система была гибкой; дополнительные провода означали дополнительную емкость. Таким образом, распределение накладных расходов превосходно подходило для удовлетворения любого расширения жилых, деловых и промышленных нагрузок.

На первоначальный дизайн наших национальных энергосистем большое влияние, особенно в отношении методов распределения электроэнергии, оказали требования к рабочей нагрузке, которые были довольно небольшими по сравнению с сегодняшними требованиями.Еще совсем недавно электричество в жилых помещениях состояло в основном из осветительных приборов, разбросанных по всему дому. Только недавно заметное увеличение количества и типов бытовой техники привело к соразмерному росту спроса на электроэнергию в жилых домах.

Другим конструктивным фактором, способствующим использованию накладных распределительных сетей, было принятие однофазной трехпроводной системы подачи электроэнергии на 110–220 вольт. В Европе, где подземное распределение является обычным явлением, в большинстве систем распределения электроэнергии используется расчетное напряжение, вдвое превышающее североамериканский стандарт, что является важным элементом при определении затрат, поскольку европейские линии с удвоенным напряжением могут проложить в четыре раза большее расстояние при одинаковом уровне. потеря мощности, или, как вариант, может переносить четырехкратную нагрузку на то же расстояние.Следовательно, можно использовать трансформаторы большего и меньшего размера. Более низкие ставки заработной платы (значительная часть общих затрат на подземные установки в этой стране представлена ​​затратами на рабочую силу) также играют роль в продвижении подземного распределения в Европе.

Еще одним фактором, который стимулировал дальнейшее использование воздушных распределительных сетей в Северной Америке, был взрывной рост спроса на бытовые услуги после Второй мировой войны. Практически все проектировщики коммунальных служб не осознавали, что рост загрузки жилых домов, начавшийся несколько лет назад, был латентным на протяжении всего периода войны.Опираясь на прецедент сокращения использования электроэнергии после Первой мировой войны, они ожидали еще одного сокращения спроса на электроэнергию в результате остановки военного производства вместо продолжающегося роста спроса в жилищном секторе, который действительно имел место. Перед лицом этого неожиданного всплеска оказавшиеся в затруднительном положении коммунальные компании проделали замечательную работу по расширению своих услуг на новые жилые комплексы, в то же время расширяя свои возможности для удовлетворения растущего спроса со стороны существующих жилых и коммерческих районов.Учитывая эти трудности, система распределения накладных расходов была некрасивой, но функциональной.

Несмотря на остроту ситуации, были предприняты определенные усилия для улучшения внешнего вида растений. Значительно помогло использование скрученных силовых кабелей для домашнего обслуживания, скрученных или скрученных силовых кабелей для вторичных обмоток и скрученных антенных кабелей, которые устраняют необходимость в поперечных рычагах на первичных обмотках. Также были эффективны сервитуты на задних опорах и улучшение внешнего вида трансформатора. Но эти изменения не могут сделать ничего, кроме как сделать непривлекательные воздушные линии и оборудование немного менее неприемлемыми.

ПОДЗЕМНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ

Телефонные и энергетические компании более 50 лет назад начали замену воздушных распределительных сетей подземными коммуникациями в густонаселенных районах наших больших городов. Конверсия была произведена полностью, чтобы обеспечить лучшее обслуживание в зонах с высокой нагрузкой, где коммунальные предприятия сталкивались с обширными и дорогостоящими сбоями в обслуживании, когда обслуживание полюсов было прервано. Следовательно, в этих местах подземная установка может быть экономически оправданной.Точно так же на многие годы были похоронены магистральные телефонные линии и междугородные магистральные линии. На сегодняшний день полностью разработаны материалы и методы закладки линий связи жилого телефона. Энергетическая промышленность, однако, сталкивается с различными проблемами, связанными с более дорогостоящим и сложным распределительным оборудованием, что затрудняет подземную установку в новых подразделениях.

Американская телефонная и телеграфная компания дала указание своим 20 операторам прокладывать линии метро в новых подразделениях везде, где это возможно.В некоторых областях, где условия благоприятны, телефонные кабели могут быть проложены под землей с затратами, равными или даже меньшими, чем затраты на строительство антенн. Например, компания Illinois Bell Telephone Company, которая с 1959 года поставила подземные установки для более чем 25 000 жилых домов, приняла следующую политику в отношении подземного распределения: 2

  1. Разместите заглубленную распределительную установку во всех местах, где это считается целесообразным, и где оценочная стоимость заглубленной установки не превышает оценочную стоимость воздушной установки более чем на десять процентов.
  1. Следует приложить все усилия, чтобы сделать это совместным предприятием с энергетической компанией или другим подземным коммунальным предприятием.
  2. Однако отсутствие интереса со стороны энергетической компании не должно удерживать нас от использования преимуществ подземных распределительных систем.
  1. Если сметная стоимость заглубленного завода в … подразделениях превышает сметную стоимость авиационного завода более чем на десять процентов, мы должны провести переговоры со строителем или разработчиком на следующей основе:
  1. Бесплатно, где застройщик или застройщик роет и засыпает траншеи под распределительный кабель и все служебные провода в районе.
  2. Если наша компания роет и засыпает все траншеи, разработчик или строитель оплачивает стоимость, которая превышает сметную стоимость авиационной установки более чем на десять процентов.

Согласно приведенному выше заявлению о политике, подземный завод считается стандартной конструкцией Illinois Bell. Конечно, могут быть отдельные случаи, когда размещение заглубленных растений не считается практичным или экономичным. В этих единичных случаях мы были бы обязаны разместить тип установки, исходя из обоснованного инженерного решения.

Прогресс в области подземного распределения электроэнергии в жилых домах за последние пять лет был значительным. Во многом благодаря активному продвижению подземных кабельных систем несколькими коммунальными предприятиями 78 процентов основных коммунальных предприятий в Соединенных Штатах и ​​73 процента в Канаде в настоящее время приняли программы подземной разводки жилых домов. Обзор электроэнергетических компаний, проведенный журналом Electrical World 3 в 1961 году, включал данные 78 коммунальных предприятий в 42 штатах, обслуживающих более 60% U.S. метров и 11 коммунальных служб в пяти провинциях Канады, обслуживающих около 40 процентов канадских метров. Цифры суммируют эти данные.

На рис. 1 показан процент предприятий электроэнергетики, предлагающих в настоящее время тот или иной тип подземной жилой проводки. Во всех географических регионах, кроме двух, 70% или более отчитывающихся коммунальных предприятий предлагают такие услуги, за исключением Новой Англии со средним показателем 45% для шести штатов и Восточно-Юго-Центрального региона со средним показателем 50% для четырех штатов. .

Рис. 1. Коммунальные предприятия, предлагающие подземную проводку

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

На рис. 2 показан процент предприятий электроэнергетики, которые внедрили новые методы прокладки подземной проводки в жилых домах в течение последних пяти лет, и процент предприятий, которые планируют использовать новые методы в течение следующих пяти лет.

Рис. 2. Коммунальные предприятия внедряют новую практику подземной проводки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Проектирование подземных систем

Канадский специалист по коммунальному обслуживанию рассказал о некоторых проблемах, связанных с планированием подземных систем распределения электропроводки: 4

Перед установкой какой-либо системы, надземной или подземной, необходимо определенное планирование, и в этом отношении необходимо сделать больший упор на подземную систему.Это связано с тем, что система накладных расходов, будучи легкодоступной, гораздо более гибкая и может быть добавлена ​​или изменена в соответствии с изменяющимися нагрузками или другими требованиями без особых трудностей.

Вероятно, что различные подходы, используемые коммунальными предприятиями к планированию, частично ответственны за различия в общей конструкции подземных систем. При планировании коммунальное предприятие обычно ищет систему, которая, в соответствии с экономичностью, обеспечит высокую степень непрерывности обслуживания, способна обслуживать, безопасна как для населения, так и для сотрудников коммунального предприятия, и может обеспечивать текущие и будущие нагрузки без больших затрат. модификация или дополнительное строительство.Используемые методы и степень достижения этих целей отражены в базовой компоновке и окончательном проекте подземной системы.

Местоположение системы важно. Если кабели не могут быть проложены под тротуаром, они, вероятно, будут больше повреждены на улице в результате эксплуатации и обслуживания других коммуникаций, таких как водопровод, канализация, газ, чем на заднем участке. Это должно быть сбалансировано с учетом более трудного доступа к оборудованию, если потребуется техническое обслуживание при нахождении в задней части участка.

Знание текущих и будущих нагрузок важно при планировании любой системы и, вероятно, в большей степени для подземных [систем]. Многие коммунальные предприятия сегодня призваны снабжать электрические тепловые нагрузки в новых подразделениях, не зная заранее, сколько [единиц будет] или где они будут. Поскольку электрическое отопление представляет собой такую ​​большую нагрузку, а электрические распределительные устройства обычно требуются до завершения строительства дома, коммунальное предприятие сталкивается с трудной проблемой.Если предусмотрено 100% электрическое отопление, требуются трансформаторы значительно большего размера и жилые или вторичные проводники, и если эта нагрузка не увеличивается, установленная система, очевидно, становится неэкономичной, которая не будет поддерживаться полученными доходами. С другой стороны, если при первоначальной установке предусмотрено недостаточное электрическое отопление и [спрос] на отопление действительно возрастет, потребуются дополнительные трансформаторные мощности и проводники. При использовании надземной системы эти дополнения обычно не представляют проблемы, но при использовании подземных сооружений они могут быть трудными и дорогостоящими, если не будут тщательно спланированы заранее.

Непрерывность обслуживания приобретает все большее значение. Хотя мы надеемся, что перебои в работе в подземной сети будут реже, чем в воздушной, тем не менее, они будут происходить и должны быть предусмотрены. Перебои в подземной системе обычно значительно дольше, чем в воздушной, и поэтому при планировании подземной системы необходимо построить соответствующие сооружения, чтобы избежать длительных перерывов в работе в случае неисправности.

Эксплуатация и техническое обслуживание подземных систем обычно выполняются в гораздо более ограниченном пространстве, чем на воздушных системах, и, следовательно, для обеспечения безопасности линейных инженеров обычно требуются специальные средства и методы работы. Следует также отметить, что операции в подземной системе, как правило, не так приспособлены к методам работы с линейными инструментами, как на воздушной системе.

Еще один аспект планирования — это очень определенная тенденция из-за увеличения нагрузки к более высоким напряжениям в распределительной сети.В подземной системе избыточная изоляция первичных кабелей для будущего более высокого напряжения является относительно дорогой, тогда как в воздушной системе обеспечение изоляторов большего размера стоит недорого.

Конечно, есть и другие соображения, но достаточно сказать, что компоновка и планирование более важны для подземных систем, чем для воздушных.

Предполагаемый срок службы подземной проводки может быть на 50–100 процентов больше, чем у воздушной системы. Следовательно, проектирование подземной системы должно быть основано на увеличении нагрузки на дополнительные 15 или более лет по сравнению с воздушными системами. 5

Характеристики жилых подземных систем

Методы строительства подземных распределительных систем широко варьируются. Для небольших систем, включающих несколько домов, может потребоваться один подземный кран или отвод от воздушной линии, ведущей в район. Для крупных подразделений могут потребоваться главные магистральные фидеры с альтернативными воздушными точками питания, или же основное питание может быть взято из подземных фидерных линий, напрямую подключенных к центральной станции.Телефонные линии и линии электропередач на некоторых участках могут быть закопаны в отдельные траншеи; в других местах они могут быть размещены в общей траншее. Некоторые коммунальные предприятия требуют прокладки линий в стальных или волоконных каналах; другие используют прямое захоронение.

На рисунке 3 показана типичная подземная распределительная система для линий электропередач и телефонных линий в жилом районе. На рис. 4 представлена ​​схема распределения электроэнергии, показывающая 12 домов, обслуживаемых одним трансформатором. Первичный кабель подает высокое напряжение к трансформатору, который понижает его до напряжения дома для распределения по вторичному кабелю.На обоих рисунках телефонный кабель проложен в отдельной траншее.

Рис. 3. Типовая система распределения подземной электропроводки в жилых помещениях

из House and Home , август 1959.

Рис. 4. Типовая схема подземного распределения электроэнергии

из House and Home , август 1959.

Расположение . Подземные сооружения в новых подразделениях обычно располагаются в пределах сервитутов по тыловым линиям участков.План сервитута на Рисунке 5, подготовленный Detroit Edison Company и Michigan Bell Telephone Company, является типичным. Руководство по сервитуту, подготовленное совместно двумя компаниями, предлагает следующие критерии проектирования подземных коммуникаций: 6

Рисунок 5. План облегчения размещения подземных линий электропередачи и телефонной связи

из Easement Planning for Utility Services , Detroit Edison Co. — Michigan Bell Telephone Co., 1962.

Расположение сервировок

В целом, расположение сервитутов для подземных коммуникаций аналогично расположению сервитутов для воздушных линий обслуживания, в том смысле, что сервитуты должны располагаться вдоль тыловых или боковых линий участка или в некоторых случаях должны быть предусмотрены между участками. Кроме того, в некоторых местах потребуются сервитуты вдоль линий фронта.

Планировка подразделения, топография, естественные препятствия и использование этих сервитутов для водопроводных, канализационных и дренажных сооружений повлияют на проектирование системы сервитута, подходящей для подземной распределительной системы.

Ширина подмостков

Ширина ограждения, необходимая для размещения подземных коммуникаций и других коммуникаций, включая водопровод, канализацию и т. Д., Указана в таблице 1.

Таблица 1. Ширина фюзеляжа, необходимая для размещения подземных коммуникаций

Легкость и функциональность Минимальная ширина (футы) Замечания
Вдоль двух соседних участков для размещения всех инженерных сетей

6 (каждая посылка)

12 (всего)

Половина общего сервитута (6 футов) будет использоваться совместно для электрических или телефонных подземных сооружений, а другая половина — для других инженерных сетей.
Вдоль двух соседних участков только для размещения электричества и телефона

6 (только одна посылка)

3 (только одна посылка)

Для подземных электрических и телефонных коммуникаций или / или для подземных сооружений

Только для уличного освещения и метро.

Через участок только для размещения электрических и телефонных подземных сооружений 6
Только по краю одной посылки 12 Половина общей оценки (6 футов) будет использоваться совместно для электрических и телефонных подземных сооружений, а другая половина — для других коммунальных услуг.
Только вдоль края одного участка только для размещения как электрических, так и телефонных подземных сооружений 6

Адаптировано из Easement Planning for Utility Services , Detroit Edison Co. — Michigan Bell Telephone Co., 1962.

Воздуховод и прямое захоронение. Существует два метода установки подземных распределительных сетей — канальный и прямой засыпание. В системе воздуховодов кабели протягиваются через трубы, которые могут быть, а могут и не быть заключены в бетон.В системе захоронения кабели закапывают прямо в землю. В то время как использование прямого захоронения все чаще используется, появление новых типов силовых и телефонных кабелей означает, что все еще необходимо использовать каналы для предотвращения повреждения кабеля в каменистых почвах, на засыпанных землях и под проезжей частью дорог.

Телефонные компании используют почти исключительно прямое захоронение (за исключением случаев, когда грунтовые условия требуют использования воздуховодов), но использование этого метода энергетическими компаниями не так широко распространено. Опрос Electrical World 1961 (см. Рисунок 6) показал, что 48% U.Южно-коммунальные предприятия и 50% канадских коммунальных предприятий практиковали прямое закапывание первичных кабелей. Прямое закопание вторичных кабелей в среднем составляло 55% в США и 88% в Канаде.

Рис. 6. Коммунальные предприятия, разрешающие прямую закопку кабеля

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Трансформаторы .В ранних подземных электрораспределительных установках использовались полупогруженные корпуса трансформаторов, которые требовали дорогостоящих земляных работ и гидроизоляции. Разработка трансформатора и корпуса для открытого монтажа играет важную роль в снижении затрат на подземную установку. Здесь стандартный подвесной трансформатор в металлическом корпусе или новый трансформатор специальной конструкции размещается на сборной бетонной площадке. Затраты можно было бы снизить еще больше, если бы трансформаторы, монтируемые на площадках, были стандартизированы, но производители не решаются приостановить эксперименты в то время, когда новые разработки могут привести к более желательным и экономичным конструкциям.На рисунках 7 и 8 показана степень признания трансформаторов, устанавливаемых на площадках, коммунальными предприятиями США и Канады: на рисунке 7 показаны те, которые предпочитают трансформаторы, устанавливаемые на площадках, для использования в будущих подземных жилых распределительных сетях, а на рисунке 8 показан процент компаний, у которых есть применяли этот тип установки в течение последних пяти лет, и процент, который ожидает принятия в течение следующих пяти лет. На рисунке 9 показан трансформатор, установленный на подставке.

Рисунок 7 Коммунальные предприятия, предпочитающие трансформаторы для установки на площадках

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Рис. 8 Коммунальные предприятия внедряют новые трансформаторные установки

Из Electrical World , 6 февраля 1961 г. © Copyright 1961, McGraw-Hill Publishing Co., Inc. Все права защищены. Примечание. Pac, Mtn, WNC и т. Д. Относятся к регионам.

Рисунок 9 (слева) Трансформатор, устанавливаемый на подставке, с подставками для телефонной связи

Рисунок 10 (в центре) Типовые стойки для подземной проводки: Телефон

Рисунок 11 (справа) Типовые опоры подземной проводки: Power

Фотографии любезно предоставлены компанией Illinois Bell Telephone Company.

Пьедесталы обслуживания . Для упрощения сервисных подключений и снижения затрат на обратный звонок телефонные и энергетические компании разработали наземные точки подключения, называемые служебными стойками (рисунки 10 и 11). Эти пост-типовые терминалы предлагают удобные средства для добавления или отключения новой услуги.

Траншеи . Глубина траншеи варьируется от двух до четырех футов, большинство установок размещается на уровне двух-трех футов (см. Рисунок 3). Линии электропередач и телефонные линии во многих подземных распределительных сетях до сих пор прокладываются раздельно, но в ряде районов линии связи и силовые провода прокладываются в одной траншее.Силовые кабели помещаются на дно 36-дюймовой траншеи, которая затем засыпается на 12 дюймов для размещения телефонных кабелей.

В 1956 году Объединенный комитет Edison Electric Institute и Bell System назначил подкомитет для проверки непосредственного размещения силовых и телефонных кабелей бок о бок в общей траншее. Кабели для полевых испытаний были уложены вместе на дне траншеи без всяких усилий для сохранения разделения. Первоначальные опасения, что высоковольтная энергия может заглушить телефонные сигналы, оказались необоснованными, и объединенный комитет рекомендовал попробовать случайное разделение на пробной основе.Однако в настоящее время случайное разделение является нарушением Национального кодекса электробезопасности и запрещено государственными кодексами безопасности. В 1961 году совместная петиция, поданная Illinois Bell и Commonwealth Edison с просьбой об отказе от правила разделения, была одобрена Комиссией по торговле Иллинойса на пробной основе. Ограниченный опыт использования этого типа установки на сегодняшний день еще не позволяет оценить ее эффективность, но официальные лица компании уверены, что такие методы строительства позволят существенно сэкономить.При случайном разделении, например, можно использовать траншею глубиной 30 дюймов, обрезая на шесть дюймов по старому методу. И телефонный, и силовой кабель можно проложить за одну операцию, что исключает необходимость обратной засыпки, которая ранее требовалась для обеспечения разделения кабелей.

Стоимость . Соотношение затрат на надземную и подземную установку в последние годы сократилось. С одной стороны, неровности сегодняшней криволинейной и тупиковой планировки жилых улиц порождают проблемы с оттяжкой полюсов.В отличие от этого, компоненты подземных коммуникаций дешевле, чем они были раньше, а улучшенное оборудование для рытья траншей снижает затраты на рабочую силу. Поскольку телефонные компании перемещают свои линии с опор и уходят под землю, энергокомпании больше не могут рассчитывать на разделение затрат на установку опор.

Реальная стоимость подземной электропроводки — это разница между стоимостью установки воздушной распределительной системы (на основе тарифов на электроэнергию) и стоимостью установки подземной системы для предоставления тех же услуг.Соотношение затрат между двумя системами сильно различается. House and Home сообщил о поразительном разнообразии цен на установку по всей стране. 7 Котировки коммунальных предприятий за предоставление подземных услуг составляют от 50 до 10 000 долларов за лот. В то время как соотношение затрат зависит от условий грунта, мощности нагрузки, метода строительства и количества обслуживаемых домов, такой широкий диапазон цен вполне может «отражать разницу во взглядах больше, чем разницу в реальных затратах.» 8

Затраты на подземные работы во многих областях могут быть сокращены, если застройщик или строитель сам выполнит рытье траншей и земляные работы. Бригады земляных работ, которые уже работают для фундамента, канализации и водопровода, могут сделать работу дешевле, чем бригады инженерных сетей. Однако в районе Чикаго полевые испытания, проведенные Commonwealth Edison Company и Illinois Bell Telephone Company, показали, что обе компании могут сократить затраты на рабочую силу на 35 процентов за счет использования специальных бригад для земляных работ и засыпки траншей вместо того, чтобы требовать выполнения этих операций. выполняться подразделением.Политика, действующая в настоящее время в их совместной зоне обслуживания, заключается в том, чтобы подразделение выплачивало энергетической компании фиксированную плату в размере 50 долларов за лот (плата за установку телефона не взимается).

Для эффективного выполнения этой работы энергетическим и телефонным компаниям требуются удобные полосы, доступные для оборудования компании. Все препятствия внутри полосок должны быть удалены. Линия участка и колья готовой отметки должны быть размещены с подходящими интервалами, а уклоны сервитута должны быть приблизительно на окончательной отметке.Достаточно большое количество партий в подразделении должно быть готово в любой момент, чтобы монтажные операции проходили с максимальной эффективностью. Во всех жилых подразделениях в зонах обслуживания двух компаний, где должны быть поставлены подземные сооружения, каждая компания выкапывает половину площади траншеи и выставляет счет другой по взаимно согласованной фиксированной ставке за фут. (Эта процедура используется для выравнивания затрат на рытье неожиданных препятствий.)

По словам инженеров Commonwealth Edison, указанная выше плата за подземную установку за лот основывается на разнице между стоимостью надземного и подземного обслуживания для подразделения из 24 или более смежных участков, имеющих средний размер задней линии участка менее 125 футов. .Любые дополнительные расходы, понесенные при переходе под улицами, переулками или другими площадками, вымощенными перед рытьем траншеи, должны быть оплачены застройщиком. Если имеется менее 24 лотов, застройщик должен оплатить минимальную плату в размере 1200 долларов США без учета каких-либо дополнительных затрат.

Эффективная организация программы подземного монтажа зависит от надлежащей координации между строителем и коммунальными предприятиями. Значительная экономия времени и средств может быть достигнута за счет подробного обследования участка с последующим интеллектуальным планированием до начала строительных работ.Подземную проводку не следует добавлять на заднем плане, когда все остальные проектные работы по разделу уже завершены. Перед началом любых работ следует установить приблизительные оценки. Кабели следует прокладывать в быстрой последовательности за траншеекопателями с немедленной засыпкой, чтобы минимизировать провалы или повреждение кабеля.

Представитель телефонной компании перечислил некоторые проблемы согласования строительной и коммунальной компании: 9

… Координация должна начаться во время разделения территории, чтобы можно было составить планы для всех услуг.Строителя нужно вовлечь в картину, а его планы скорректировать в соответствии с общим развитием. Одно из основных препятствий для экономичного строительства под землей сегодня возникает из-за того, что строитель накапливает материал из земляных работ подвала в задней части собственности. В таких условиях установка нескольких столбов может стоить дешевле, чем прокладка траншеи через эти груды грязи. Абсолютные уровни также не очевидны. Плановая утилизация этого материала может решить эту проблему. … Если энергокомпания считает условия настолько сложными, что на этом этапе ей приходится размещать опоры и антенный провод, для телефонной компании обычно оказывается экономически выгодным использовать те же опоры совместно позже.

Компании «Детройт Эдисон» и «Мичиган Белл Телефон Компани» подготовили брошюру, чтобы помочь застройщикам в установке подземных электрических и телефонных служб в новых подразделениях. 10 В этом руководстве, воспроизведенном в Приложении, и особенно в Контрольном списке для разработчиков, содержащемся в нем, излагаются конкретные обязанности двух коммунальных компаний и застройщика на этапе строительства прокладки подземной проводки.

В целях дальнейшего снижения затрат строителей на подземную проводку некоторые компании предлагают финансовые скидки при гарантии повышенного энергопотребления.Включив в дом электрическое отопление или другое 240-вольтовое оборудование, строитель может получить серию скидок в размере до полной суммы его подземных затрат.

Затраты на техническое обслуживание установленных сегодня систем подземной электропроводки трудно обеспечить на какой-либо надежной основе. Недавний опрос канадских коммунальных компаний показал, что лишь небольшая часть респондентов могла оценить процентное снижение затрат на подземное обслуживание по сравнению с затратами, связанными с воздушными распределительными системами. 11 По оценкам, такое снижение составило от 30 до 90 процентов. Шесть канадских общин, проводящих подземную проводку, сообщили о снижении затрат на техническое обслуживание как минимум на 80%. Пять респондентов заявили, что их расходы на техническое обслуживание незначительны.

Схема, которая может привести к дальнейшему снижению затрат на техническое обслуживание, все еще находится в стадии разработки. Ответственность за владение, установку и обслуживание подземных электрических подключений к индивидуальному жилью обычно несет заказчик.Телефонные компании, однако, взяли на себя такую ​​ответственность в своих зонах обслуживания. Если энергетические компании примут аналогичную политику, то возможна совместная установка как телефонных, так и электрических сетей от линии участка до дома. Если можно разработать единый служебный кабель, содержащий как силовые, так и телефонные проводники, подключенные к единому основанию для совместной службы, вероятно дальнейшее снижение затрат для обеих компаний.

Commonwealth Edison — одна из компаний, которая недавно ввела политику принятия на себя ответственности за подземные службы. 12 Право собственности на коммунальную компанию позволяет производить установку системы обслуживания совместно с Illinois Bell таким же образом, как и ранее описанная схема строительства подземной распределительной системы. Согласно этой политике энергокомпания взимает фиксированную абонентскую плату в размере 1,00 долл. США за фут траншеи за установку, владение и обслуживание подземного коммуникационного соединения от подземной распределительной системы до дома. Плата является единообразной независимо от размера кабеля, но не распространяется на подземные коммуникации, подключенные к воздушной системе.

ОРГАНЫ УПРАВЛЕНИЯ МЕСТНЫМ РАЗВИТИЕМ

Энергетические и телефонные компании подлежат комплексному государственному контролю. Ставки устанавливаются правительством штата и федеральным правительством; оборудование должно соответствовать минимальным требованиям Национального кодекса электробезопасности и соответствующих государственных норм безопасности; и местные правила могут повлиять на расположение системы распределения и завода. Государственные служащие часто не уверены в том, как законы штата о коммунальных услугах повлияют на их собственные полномочия по контролю за коммунальными предприятиями.Могут ли города потребовать прокладки подземной проводки в новых жилых районах? Правила коммунальных предприятий поднимают множество юридических вопросов, на которые не может дать ответ Консультационная служба по планированию ASPO.

Многие города заключили соглашения с коммунальными предприятиями, согласно которым воздушные провода удаляются с определенного количества миль улиц в год, в основном в густонаселенных центральных деловых районах. Однако есть несколько городов, где коммунальные предприятия требуют от коммунальных предприятий прокладывать подземные телефонные линии и линии электропередач в новых подразделениях.McQuillin’s Municipal Corporation сообщает, что:

Компании, использующие провода, могут быть вынуждены прокладывать свои провода под землей или в подземных каналах, когда этого требуют удобства или хорошее управление муниципалитета. Чтобы проиллюстрировать это, было высказано мнение, что требование, чтобы телефонная компания проложила трубопроводы через неклассифицированные улицы в пригородных частях города и на открытой местности, чтобы проложить свои провода, было явно неразумным применением власти полиции. … Но создать подземный район и потребовать удаления всех используемых в нем столбов и проводов с поверхности… там, где подземная часть является густонаселенным центром города, это полноценное упражнение полиции.

Два калифорнийских города — Пало-Альто и Палм-Спрингс — требуют от застройщика прокладки подземной проводки в новых жилых районах. Застройщик, предположительно, должен оплатить разницу в стоимости подземных и воздушных объектов. Требования к подземной проводке в постановлении Пало-Альто, принятом в 1960 году, просты:

Электричество, телефон и все другие инженерные сети должны быть установлены под землей подразделением, если, по мнению городского инженера, особые условия не требуют иного.В таком случае такие установки должны соответствовать указаниям городского инженера.

Постановление о подразделении Палм-Спрингс более подробно описывает подземные сооружения. Из положений исключены высоковольтные линии:

Все подразделения должны быть связаны с газовыми, электрическими и телефонными коммуникациями, обслуживающими город. Кроме того. подразделения могут быть связаны с местной службой телевидения. Все инженерные сети и телевизионные линии, подпадающие под юрисдикцию Комиссии по коммунальным предприятиям или нет, должны проходить под землей в тех местах, которые указаны на табличке, находящейся в настоящее время в офисе директора по планированию города Палм-Спрингс.Следующие инженерные сети исключены из этого положения:

  1. Электрические линии напряжением 33 000 вольт или выше.
  2. Электрические линии, спроектированные или построенные на пропускную способность 2000 кВ и более.

Все инженерные сети, независимо от того, контролируются ли они Комиссией по коммунальным предприятиям штата Калифорния или их правопреемниками, должны быть обязаны устанавливать только подземные «линии обслуживания» в тех местах на упомянутой площадке, что указывает только на подземные линии связи. .

Все телефонные и электрические установки должны находиться под землей в соответствии со спецификациями коммунального предприятия и его правилами и положениями, хранящимися в Комиссии по коммунальным предприятиям.

Упомянутая платформа — это платформа, разработанная Директором по планированию, датированная 28 октября 1959 года и принятая в настоящем документе, как если бы она была полностью изложена.

Прокладка подземной проводки в Дирфилде, Иллинойс (пригород Чикаго) не является обязательной. Тем не менее, застройщики, обеспечивающие подземные распределительные системы, должны соответствовать следующим положениям постановления о подразделении:

Если телефонные линии и линии электроснабжения полностью проложены под землей на всей разделенной территории, указанные трубопроводы или кабели должны быть размещены в пределах сервитутов или выделенных общественных путей таким образом, чтобы они не противоречили другим подземным коммуникациям.Кроме того, все трансформаторные коробки должны быть расположены таким образом, чтобы они не создавали неприглядный вид и не создавали опасности для населения.

В предварительном отчете комиссии по планированию городской менеджер Гринвилля, штат Иллинойс (население 5000 человек), указал, что требование подземной проводки в новых подразделениях может быть неразумным в типичной небольшой застройке этого города. По его словам, затраты на установку подземной проводки в блоке из 12 лотов для разработчика почти в три раза превышали стоимость монтажа в блоке из 48 лотов.Стоимость подземной установки каждой партии на 12 участках была оценена примерно в 480 долларов, в то время как на 48 участках эта цифра составляла примерно 180 долларов. В отчете сделан вывод: 13

Ключевой вопрос подземной проводки для небольших предприятий, казалось бы, заключается в том, соответствует ли требование подземной проводки. Не похоже, что это справедливое требование. Стоимость небольшого предприятия, вероятно, будет настолько высока, что только более дорогие подразделения смогут нести расходы без чрезмерных трудностей.Необходимо соблюдать осторожность, чтобы гарантировать, что не введены правила, которые могут помешать строительству нового жилья. Кажется, что подземная проводка слишком дорога для небольшого подразделения такого размера, которое мог бы себе представить Гринвилл. …

Предлагаемая поправка к правилам территориального деления Парк-Форест, штат Иллинойс, потребует подземного распределения и установки услуг во всех многоквартирных жилых и коммерческих районах. Распределение надземных участков по-прежнему будет разрешено вдоль линий тыловых участков в односемейных и промышленных зонах.

Отчет о необходимости подземной проводки, подготовленный для города Окленд, Калифорния, четко излагает основы законодательства, требующего прокладки подземных коммуникаций в новых жилых кварталах, промышленных и коммерческих районах. Некрасивая воздушная проводка будет постепенно удалена в застроенных жилых районах Окленда путем создания подземных районов, в которых владельцы собственности будут нести расходы по переходу на подземные установки.

Высокая стоимость, указанная некоторыми коммунальными предприятиями, без сомнения, отпугнула местных властей от принятия требований к подземной проводке, даже несмотря на то, что постановления о территориальных делах обычно требуют строительства других улучшений без компенсации застройщику. Требования к подземной проводке не будут считаться действительными мерами полицейской власти, если суды не установят, что они существенно связаны с общественным здоровьем, безопасностью, моралью или общим благосостоянием. Несмотря на то, что было относительно мало судебных разбирательств, связанных с конституционностью контроля за подразделениями, суды в целом поддерживали постановления, которые требуют от подразделений тратить большие суммы денег на строительство таких необходимых улучшений, как улицы, канализация и водопровод, в качестве условия утверждения платформы подразделения. .

Хотя никаких судебных разбирательств, связанных с положениями о подземной проводке в правилах о подразделениях, не было доведено до сведения Консультативной службы по планированию ASPO, некоторые суды могут прийти к выводу, что такие требования находятся в пределах разумности. Однако можно ожидать, что в двух отношениях юридические споры, касающиеся требований к подземной проводке, будут отличаться от других судебных разбирательств по усовершенствованию подразделения. Во-первых, требования к подземной проводке в значительной степени основаны на эстетических соображениях.Во-вторых, спор зависит не от того, должно ли подразделение предоставить необходимое оборудование, то есть систему электропроводки, а, скорее, от типа объекта — надземного или подземного.

Там, где плата за установку коммунальных услуг невысока, обязательные требования к подземной проводке, вероятно, находятся в пределах разумной муниципальной политики. В районах с высокими затратами на установку некоторые муниципальные чиновники могут посчитать принуждение подразделений к прокладке подземной проводки неразумной.В настоящее время, к сожалению, нет конкретных критериев, которые можно было бы предложить для измерения такой разумности. Однако муниципальная политика должна признать, что необходимость обеспечить постоянное электроснабжение дома сегодня намного важнее, чем десять лет назад. Отопление, кондиционирование, охлаждение, приготовление пищи и освещение зависят от электричества. Сбои в подаче электроэнергии являются серьезным неудобством для жителей, а подземные распределительные сооружения, не пострадавшие от штормов и других аварий, намного надежнее воздушных систем.

В некоторых сообществах подход «района благоустройства» может быть использован для обеспечения подземных систем в новых жилых районах таким же образом, как он использовался для удаления подвесных систем в застроенных районах. Специальная оценка может первоначально выпадать на застройщика, но затем переходить к покупателю дома либо как часть покупной цены дома, либо как специальная муниципальная оценка.

По крайней мере, муниципальное влияние должно быть оказано, чтобы объединить представителей коммунальных служб и строителей домов для выработки общего подхода к проблеме прокладки инженерных линий.Имеется достаточный опыт эксплуатации в сфере коммунальных услуг, чтобы показать, что затраты на подземную установку в жилых районах можно удерживать на разумном уровне. Таким образом, муниципальные чиновники могут указать на множество успешных примеров в этой области, чтобы убедить свои местные коммунальные предприятия в целесообразности подземной проводки.

ССЫЛКИ

1. «Подземная проводка», апрель 1961 г., с. 141.

2. Illinois Bell Telephone Company, Заявление о политике размещения подземных городских распределительных систем, 24 мая 1962 года.

3 «Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–33.

4. Г. А. Пайпер, «Подземный жилой дом в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, 2 мая 1962 г., стр. 2–4, (мимеография).

5. Ассоциация муниципальных предприятий электроэнергетики (Онтарио), Руководство по муниципальным стандартным подземным сооружениям, , второе издание, июнь 1959 г., стр. 2–4.

6.Detroit Edison Company и Michigan Bell Telephone Company, Easement Planning for Utility Services , 1962. стр. 13–15.

7. «Подземная проводка», op. соч., стр. 141.

8. Там же.

9. Презентация от имени Телефонной ассоциации Канады Комитету по расследованию дизайна жилой среды Королевского архитектурного института Канады, февраль 1960 г. (мимеография).

10. Detroit Edison Company и Michigan Bell Telephone Company, Подземная электрическая и телефонная служба в новых подразделениях , 1962.

11. Джон Хендри, «Можно ли проводить подземную проводку?» The Listening Post , том 22, номер 10, октябрь 1962 г., стр. 3.

12. Дж. К. Смит и Дж. А. Шнайдер, «Подземная распределительная система для жилых единиц», Передача и распределение , август 1962 г., стр. 19.

13. Питер М. Росс и Норман Э. Таффорд, Провода подземных коммуникаций для Гринвилля? (предварительный отчет), офис городского менеджера, Гринвилл, Иллинойс, 1962 г.С. 13–14.

ПРИЛОЖЕНИЕ

ПОДЗЕМНАЯ ЭЛЕКТРИЧЕСКАЯ И ТЕЛЕФОННАЯ СЛУЖБА В НОВЫХ ПОДРАЗДЕЛЕНИЯХ

Подготовлен для использования в зонах, обслуживаемых совместно Detroit Edison Company и Michigan Bell Telephone Company

1962

ТРЕБОВАНИЯ

1. ОТДЕЛЬНЫЕ СОГЛАШЕНИЯ

Для каждой утилиты требуется отдельное подписанное соглашение с разработчиком. В соглашениях будут подробно определены обязанности разработчика и каждого коммунального предприятия.

2.СОВМЕСТНОЕ ЗАЯВЛЕНИЕ ОБ ОГРАНИЧЕНИЯХ

Ограничения собственности для совместных подземных систем должны быть зарегистрированы ДО сооружения инженерных сетей. Формулировки ограничений будут предоставлены застройщику коммунальными предприятиями.

Одним из наиболее важных ограничений собственности является то, что наличие подземных сервисных сооружений для каждого клиента, обслуживаемого из подземной системы, является обязательным.

3. УСТРОЙСТВА

Застройщик несет ответственность за предоставление сервитутов, приемлемых для обоих коммунальных предприятий, для обслуживания электричества, телефона и уличного освещения.Эти сервитуты должны регистрироваться на площадке подразделения как частные сервитуты для коммунальных услуг или сервитуты, предоставляемые отдельным документом.

4. УСТАНОВКА ОБЪЕКТОВ ДО ПЛАТЫ ЗАПИСИ

  1. The Detroit Edison Company

Трубопровод для уличных переходов может быть проложен по специальному соглашению до регистрации ограничений на площадку и собственность. Однако установка всех других объектов не будет начата до тех пор, пока не будут зарегистрированы ограничения по площадям и собственности.Особое внимание будет уделено конкретным случаям.

  1. Michigan Bell Telephone Company

Телефонная связь не будет размещена до тех пор, пока не будут зарегистрированы ограничения на использование плат и собственности. Особое внимание будет уделено конкретным случаям.

5. КООРДИНАЦИЯ С ДРУГИМИ ПРЕДЛАГАЕМЫМИ УТИЛИТАМИ

Когда другие инженерные сети предлагаются рядом с совместно заглубленными электрическими и телефонными установками, которые занимают половину обычного 12-футового сервитута, требуется особая координация, а именно:

  1. Канализация

Если предлагаются канализационные трубы, они должны располагаться на другой половине 12-футового сервитута и устанавливаться достаточно далеко заранее, чтобы избежать оседания почвы на маршруте совместно заглубленных работ.Все краны канализационной линии, которые будут проходить под совместно заглубленными сооружениями, должны быть установлены во время строительства основной канализации. Такие краны канализационной линии должны быть доступны для подключения в точке в 3 футах за пределами покрытой пластиной полосы сервитута. Удлиненный канализационный кран уменьшит возможное повреждение подземных электрических и телефонных сетей и облегчит подключение отдельных канализационных линий.

  1. Дренажная плитка

Везде, где дренажная плитка должна быть установлена ​​вдоль задней линии участка для ухода за поверхностными водами, электрические и телефонные устройства не будут размещаться на одном 6-дюймовом пространстве с плиткой, за исключением перекрестков.Такая дренажная плитка должна быть показана в плане и в профиле на чертежах ливневой канализации. Необходимо запланировать монтаж дренажной плитки с коммуникациями.

  1. Газ и вода

Электротехнические и телефонные устройства нельзя размещать в одной траншее с линиями газа или воды.

Когда подземные электрические и телефонные устройства должны быть расположены в непосредственной близости от планируемых газо- и водопроводных сетей, планирование и координация всех инженерных сетей абсолютно необходимы.

6. СОСТОЯНИЕ

Окончательная планировка трассы основной траншеи должна быть завершена до начала рытья траншеи для подземных электрических и телефонных сооружений.

7. НЕОБХОДИМЫЕ СТАВКИ

Застройщик должен точно разбить все линии участков вдоль основных маршрутов траншеи. После завершения рытья траншеи он должен провести повторную заделку, где это необходимо, чтобы определить все линии участка, прилегающие к траншее, чтобы обеспечить надлежащее расположение наземного оборудования, такого как трансформаторы, вторичные опоры, телефонные терминалы и т. Д.

8. ОТКРЫТИЕ И ЗАПОЛНЕНИЕ ОСНОВНОГО КАНАЛА

Разработчик должен обеспечить все траншеи и обратную засыпку для совместных заглубленных сооружений, как показано ниже.

Рис. 1. Траншея для размещения стыков

Рисунок 2 Траншея, занятая исключительно электрооборудованием

Таблица A (для использования с рис. 1 и 2)

Количество кабелей Расчетная ширина траншеи
от 1 до 3 16 «
4 20 дюймов
5 26 «
6 30 «

ПРИМЕЧАНИЕ: Фактическая ширина должна быть указана на чертеже траншеи.

Рис. 3 Траншея, занятая исключительно телефонными линиями

ПРИМЕЧАНИЯ:

  1. Хотя минимальные глубины показаны на рисунках 1, 2 и 3, может потребоваться большая глубина из-за других существующих или предполагаемых заглубленных сооружений или препятствий
  2. На всей засыпке не должно быть щебня и комков твердой или замороженной грязи, а также не должно быть материала, который может порезать, проколоть или каким-либо иным образом повредить электрическое или телефонное оборудование. Использование грунта из траншеи в качестве засыпки остается на усмотрение коммунальных предприятий.Если грунт замерзнет при открытой траншее, разработчик должен предоставить песок для двухэтапной засыпки следующим образом: 12 дюймов песка поверх электрического трубопровода, 12 дюймов песка поверх телефонного кабеля и последние 12 дюймов обычного портить
  3. Все совместно занятые траншеи должны быть засыпаны в два этапа.

Этап l. После установки энергообъектов требуется хорошо утрамбованная засыпка для обеспечения минимального покрытия 12 дюймов.

Этап 2. После установки телефонной связи должна быть завершена засыпка.

  1. Все препятствия на маршрутах траншей должны быть удалены, чтобы можно было проложить телефонные аппараты. Протягивать телефонные аппараты через препятствие или под ним, как правило, нецелесообразно. Особое внимание будет уделено конкретным случаям.
  2. Все размеры относятся к итоговой оценке.

ОБХОД ТЕЛЕФОННОГО ТРАНСФОРМАЦИИ: ЭЛЕКТРИЧЕСКИЕ ТРАНСФОРМАТОРЫ И ВТОРИЧНЫЕ ПЕДЕСТАЛИ

Обычно требуется траншея, занятая исключительно телефонной связью, чтобы обойти трансформаторы Детройт Эдисон и вторичные пьедесталы.Обводные траншеи являются частью основной траншейной системы.

На рисунках 4 и 5 показано расположение обходных траншей.

Рисунок 4 Траншея телефонного байпаса в месте расположения трансформатора

Рисунок 5 Траншея телефонной байпаса — расположение дополнительной подставки

9. ОСНОВНЫЕ СООРУЖЕНИЯ ТРАНШЕВА

A. Детройт Эдисон Компани

Все электрооборудование в основной траншее будет оборудовано, установлено и обслуживается компанией D.E. Компания, за исключением сервисных кабелей, которые предоставляются, устанавливаются и обслуживаются заказчиком.

B. Michigan Bell Telephone Company

Все телефонные аппараты в основной траншее, за исключением кабелепровода, как указано в пункте 12B, будут предоставлены, размещены и поддержаны M.B.T. Компания.

10. ТРАНШИНГ И ЗАПОЛНЕНИЕ-ОБСЛУЖИВАНИЕ

(между основной траншеей и зданием)

Застройщик или владелец лота должны обеспечить все траншеи и засыпку для стыков подземных электрических и телефонных служебных проводов и кабелей, как показано ниже.

Рис. 6. Траншея для обслуживания совместного размещения

ПРИМЕЧАНИЕ: Вся засыпка не должна содержать обломков и комков твердой или замороженной грязи и не должна содержать материала, который может порезать, проколоть или каким-либо иным образом повредить электрическое или телефонное оборудование.

11. ОБСЛУЖИВАНИЕ ТРАНШЕВЫХ ПОМЕЩЕНИЙ

A. Детройт Эдисон Компани

Все электрооборудование в технологической траншее будет оборудовано, установлено и обслужено заказчиком.

Сервисный кабель, который должен быть проложен заказчиком от трансформатора или вторичного постамента к жилому дому, будет из меди 3-1 / C 1/0 AWG или больше, с резиновой изоляцией типа RHW и неопреновой оболочкой.Кабель должен быть типа USE. Эти кабели должны быть проложены в соответствии с D.E. Спецификация компании.

Там, где проложенные заказчиком сервисные кабели занимают основную траншею, D.E. Компания обеспечит трубопровод в главной траншее от трансформатора или вторичного постамента до точки в главной траншее, ближайшей к линии собственности заказчика.

B. Michigan Bell Telephone Company

Все телефонные устройства в служебном желобе будут предоставлены, размещены и поддержаны М.Б.Т. Компания.

C. Запросы клиентов на электрические и телефонные услуги

Запросы на электрическое и телефонное обслуживание необходимо направлять в соответствующие компании. Совместная траншея, как показано на рис. 6, используется для этих установок. Поскольку электрические устройства всегда располагаются ниже телефонной станции, D.E. Компания уведомит M.B.T. Компании, чтобы телефонные работы в траншее можно было провести в кратчайшие сроки после завершения первого этапа засыпки. Хотя это желательно, необязательно, чтобы заказ на телефонное обслуживание был размещен до этого шага.

12. ТРУБОПРОВОД ДЛЯ ПЕРЕХОДА УЛИЦ И Т.Д.

A. Детройт Эдисон Компани

Все трубопроводы для перекрестков улиц будут оборудованы, устанавливаться и обслуживаться D.E. Компания. Все рытье траншей и засыпка или проталкивание труб будут выполняться застройщиком.

B. Michigan Bell Telephone Company

The M.B.T. Компания обставит, а застройщик разместит все необходимые каналы под проезжей частью и аллеями, предлагаемыми в качестве маршрутов телефонных линий.

Если необходимо установить телефонную связь на другом участке земли, предложенном для общественного пользования, застройщик должен предоставить и установить необходимые кабельные каналы.

Все водоводы должны проходить на всю ширину (от линии собственности до линии собственности) проезжих частей и переулков, как указано в площади участка.

После установки кабелепровод, предоставленный M.B.T. Компания останется, а канал, предоставленный застройщиком, станет собственностью M.B.T. Компания.

ПРИМЕЧАНИЕ. Как в пунктах A, так и в B выше, застройщик несет ответственность за то, чтобы вся засыпка, необходимая на пересечениях дорог, соответствовала всем постановлениям государственных органов, юрисдикция которых распространяется на дороги.

13. УЛИЧНОЕ ОСВЕЩЕНИЕ

Когда государственные учреждения требуют освещения подземных улиц, все относящиеся к этому сооружения, включая рытье траншей и засыпку, кроме основной траншеи, будут предоставлены D.E. Компания.

14. КООРДИНАЦИОННОЕ ЗАСЕДАНИЕ ПЕРЕД СТРОИТЕЛЬСТВОМ

Чтобы обеспечить экономичную работу застройщика и двух коммунальных предприятий, требуется, чтобы подрядчик застройщика и D.E. Компания и M.B.T. Перед началом земляных работ мастера компании встречаются на строительной площадке.

На этой встрече будут подтверждены соглашения о рытье траншей и обратной засыпке, и будет определен график работ.

№ D.E. Co. или M.B.T. Строительные работы будут начаты до этой встречи.

15. ИНФОРМАЦИОННАЯ ИНФОРМАЦИЯ

Если требуется дополнительная информация, звоните по следующему номеру.

Детройт Эдисон Компани

Г-н ________ Тел. № ______

Телефонная компания Michigan Bell

г.________ Тел. № ______

КОНТРОЛЬНЫЙ СПИСОК РАЗРАБОТЧИКА

Этот список предоставляется в качестве помощи для проверки требований в их обычном порядке выполнения разработчиком и утилитами. Все требования должны быть выполнены до начала строительства инженерных сетей в новых подразделениях.

D — Разработчик, U — Утилиты

Дата завершения
D 1. Предоставьте The Detroit Edison Co. 3 копии предлагаемой платформы подразделения.
D&U 2. Проведите информационную встречу между разработчиком, компанией Detroit Edison Co, и компанией Michigan Bell Telephone Co.
D 3. Предоставьте каждому коммунальному предприятию план дорожного покрытия.
D 4. Предоставить планы канализации для каждого коммунального предприятия (в плане и в профиле).
D 5. Предоставить каждому коммунальному предприятию планы ливневой канализации (в плане и в профиле).
D 6. Предоставить топографические планы каждому коммунальному предприятию (если такие планы составлены).
U 7. Предоставить застройщику предложенную схему расположения подземных электрических сооружений. (Детройт Эдисон Ко.)
U 8. Предоставить застройщику планы сервитута для подземных электрических и телефонных сооружений. (Detroit Edison Co. и Michigan Bell Telephone Co.)
D&U 9. Провести встречу застройщика Д.Е. Co. и M.B.T. Co. для ознакомления с требованиями, обсуждения макетов и получения информации для подготовки договоров.
D&U 10. Заключить специальное соглашение с Detroit Edison Co. об оборудовании на уличных переходах, если оборудование должно быть установлено до регистрации ограничений по площади и собственности.
D&U 11.Завершите специальное соглашение с Michigan Bell Telephone Co., если телефонные аппараты (за исключением каналов для пересечения улиц) должны быть установлены до регистрации ограничений на платформу и собственность.
D 12. Перед записью укажите окончательную схему подразделения для каждого коммунального предприятия.
D&U 13. Завершить формальное соглашение между разработчиком и Detroit Edison Co.
D&U 14.Полное формальное соглашение между разработчиком и Michigan Bell Telephone Co.
D 15. Полная запись последней площадки с сервитутами, приемлемыми для Detroit Edison Co. и Michigan Bell Telephone Co.
D 16. Полная запись ограничений собственности, как указано Детройт Эдисон Ко и Мичиган Белл Телефон Ко.
U 17.Предоставьте разработчику окончательный чертеж траншеи. (2 экз.)
D&U 18. Провести координационное совещание с полевыми мастерами Detroit Edison Co. и Michigan Bell Telephone Co., а также подрядчиком по рытью траншей на строительной площадке.

БЛАГОДАРНОСТИ

Консультативная служба по планированию ASPO благодарит L.A. Kemnitz, Illinois Bell Telephone Company и J.C. Smith, Commonwealth Edison Company, за их помощь в подготовке этого отчета.

БИБЛИОГРАФИЯ

Остин, Джеймс Э. и Кармак, Ховард. «Воздушные провода исчезают», Американский город , март 1962 г., стр. 100–102.

Департамент городского планирования, Окленд, Калифорния. Переход от устаревшей воздушной проводки к современной подземке: отчет о дополнительных муниципальных ценностях , 1961.

«Распределение для будущего», Electrical World , 6 февраля 1961 г., стр. 50–53.

Планирование упрощения коммунальных услуг .Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, Revised 1962, стр. 13–15.

Хендри, Джон. «Практична ли подземная проводка?» Пост прослушивания , Vol. 22, № 10 (октябрь 1962 г.), стр. 3–4.

«Пора по-новому взглянуть на подземные электросети и телефонные линии», House and Home , август 1959 г., стр. 112–117.

Пайпер, Г. А., «Жилой метрополитен в Канаде», доклад, представленный на симпозиуме Канадской электротехнической ассоциации по эстетике распределения электроэнергии, май 1962 г. (мимеография), стр.2–4.

Презентации по проблемам подземного строительства для распределения электроэнергии в Онтарио. Торонто, Онтарио, Канада: Ассоциация муниципальных электроэнергетических предприятий (Онтарио), май 1962 г.

Росс, Питер М. и Таффорд, Норман Э. Провода подземных коммуникаций для Гринвилля? (предварительный отчет). Гринвилл, Иллинойс: Офис городского менеджера, 1962, стр. 13–14.

Смит, Дж. К., и Шнайдер, Дж. А. «Подземная распределительная система для жилых единиц», Передача и распределение , Vol.14, № 8 (август 1962 г.), стр. 16–19.

Томпсон, Рут Мартин. «Хоронить или не хоронить», Municipal World , апрель 1957.

Подземная электросвязь и телефония в новых подразделениях . Детройт, Мичиган: Detroit Edison Company и Michigan Bell Telephone Company, 1962.

«Подземная проводка», House and Home , апрель 1961 г., стр. 138–141.

Электропроводка. Фото любезно предоставлено Центральной ипотечной и жилищной корпорацией, Оттава, Онтарио.

Подготовил Джеймс Х. Пикфорд. Copyright © 1963 Американское общество проектировщиков

Расчет электриков в доме. Этап первый

Существует два наиболее распространенных способа рассчитать необходимую длину кабелей для разводки в квартире или частном доме. Первый основан на уже разработанной схеме электромонтажа; второй — по общей площади помещения в доме или квартире. В этой статье мы рассмотрим оба этих метода, которые помогут вам рассчитать необходимую длину кабеля для электропроводки.

По готовому плану-схеме

Как уже было сказано выше, наиболее точный способ — это рассчитать длину кабеля по уже подготовленной схеме подключения.

На хорошо разработанном плане должны быть указаны следующие данные:

  1. Количество розеток, выключателей и распределительных коробок в комнатах. Кроме того, для каждого элемента должна быть указана высота установки и способ подключения к электросети — через распределительные коробки или непосредственно от распределительного щита.
  2. Точки установки всех приборов, которые будут подключаться к линиям освещения (то есть не через розетки). Это люстры, точечные светильники и т. Д. На каждую такую ​​точку необходимо предусмотреть запас в 20 сантиметров плюс высота подвесных потолков, если они установлены.
  3. Количество проводов и их сечение для розеточных линий (обычно это квадратные метры), для подключения мощных потребителей электроэнергии (3х4 квадратных метра) и для линий освещения (квадратные метры).Вам нужно будет рассчитать длину каждого из этих проводов.

Также необходимо определиться со способом подключения приборов большой мощности. Лучше всего, если по ним будут проложены отдельные линии от электрощита.

По готовой план-схеме, где указаны все эти данные, можно довольно легко и точно рассчитать длину кабелей, необходимых для электроснабжения квартиры или частного дома. В идеальном случае на этапе проектирования стены также размечаются, что затем позволяет с помощью рулетки получить точные длины всех линий.

Дополнительно при расчете необходимо учитывать следующие баллы:

  • Для каждой группы розеток и переключателя добавьте 20 сантиметров запаса для подключения проводов в распределительной коробке.
  • Для подключений в распределительном щите запас должен составлять около 50 см.
  • Увеличьте суммарную наценку на 10-20%, что полностью исключит риск возникновения неприятных ситуаций, когда буквально пары метров кабеля было недостаточно для подключения какой-либо розетки.

Упрощенный способ

Если у вас нет готового проекта электромонтажа и вы думаете, что он вам не нужен, вы можете использовать более простой способ рассчитать длину кабеля.Этот метод часто используют даже профессиональные электрики.

В данном случае мы рассчитываем количество кабеля, просто умножая площадь квартиры или дома на «4». То есть под установку электропроводки в квартире 75 кв.м. нам понадобится 4х75 — 300 метров кабеля. То есть, как говорится, «в среднем по больнице». Если речь идет о большом доме, «набитом» бытовой и цифровой техникой, можно даже умножить на «5». Но для небольшой однокомнатной квартиры коэффициента «3» будет достаточно.

Однако этот метод позволяет узнать только общую длину проводки. Но что, если вы собираетесь использовать разные марки проводов для освещения и линий электропередач? В этом случае количество каждого кабеля рассчитывается в соотношении 2 к 3. То есть, продолжая приведенный выше пример, от 300 метров кабеля 120 метров уйдут на линии освещения, а 180 — на линии розеток.

разбить потребление электроэнергии на секции. Возьмите за основу обычное хозяйство.

это: Дом.Гараж. Баня Хозяйственные постройки. В доме лучше разделить мощность освещения отдельно.

и розетки. Подсчитайте мощность всех лампочек. Отдельно все устройства

который будет включен в розетку. Конечно, все вместе вы их не включите, нужно выбрать наиболее точный вариант, это даст некоторую экономию на сечении проводов и точности

автоматическое выключение. Если ошиблись вниз (энергопотребление

будет менее реальным) более вероятно возгорание проводки до срабатывания автоматического отключения).Если больше (потребление мощности более реально), запорные выключатели будут работать. Допустим, вы готовите на плите, греете чайник, стиральная машина работает и вы включили

.

утюг — щелкнул и лампочка погасла, автомат заработал. Но все же лучше, чем первый вариант.

Поэтому первый совет: расчет сечения проводов делайте с запасом. И автомат

подберите самый точный. В крайнем случае, когда увеличивается потребляемая мощность, автоматическое отключение легко поменять, но проводку придется переделывать полностью.

Главное, на всех электроприборах мощность указана в ваттах — ( Вт, ). И во всех таблицах

расчет электропроводки и автоматического отключения в киловаттах — ( квт, ).

Каждое устройство имеет указанную мощность, обычно в ваттах. Например — электрочайник 2200 Вт.

в киловаттах это 2,2 кВт. Лампочка 100 Вт. это будет 0,1 кВт.

Для наглядности приведем пример: В доме четыре комнаты, прихожая — 1 лампочка мощностью 100 Вт.

Большая комната 4 лампочки по 100 ватт. Спальня 1 лампочка 60Вт. Кухня 2 лампочки по 40 Вт.

Подведем итоги, получается 640 Вт. Переводим в кВт, округляем до большого = 0,7 кВт.

Считаем розетки. Телевизор — 300 Вт. Музыкальный центр — 250 Вт. Утюг — 2500 Вт.

Пылесос — 1500 Вт. Электрическая плита — 3500 Вт. Чайник — 2200 Вт. Подведем итог, получается 10250 Вт. Переводим в кВт, округляем до большого = 10,3 кВт.

Аналогично считаем гараж, баню, подсобку.Но там мы рассматриваем розетки и свет вместе.

Гараж — 2 лампочки по 100 Вт. Заточил 1500 Вт. Ну допустим болгарка 2300 Вт.

Да и эл.печка на зиму 3000 Вт. Получается: 7000 Вт. это 7 кВт.

Баня — три лампочки по 40 Вт. Трансформатор преобразователь 50 Вт. Я расскажу вам о его назначении позже.

Получается 90 Вт. — 0,9 кВт.

Хозяйственные постройки — четыре лампочки по 60 ватт. Эл.печка 3000 Вт.3240 Вт = 3,3 кВт.

Провода лучше медные. Алюминий хрупкий, требует большего сечения и в целом

сейчас практически не применяется. Внимание! Когда нельзя использовать медные и алюминиевые провода

в скрутках — соединения. Состав быстро окисляется, начинает нагреваться и искриться. Если соединение меди и алюминия крайне необходимо, то только через монтажный блок. Мы опишем это ниже.

Итак, что мы получили из нашего примера:

Освещение дома — 0.7 кВт. Сечение провода — 0,75

Домашняя розетка — 10,3 кВт. Средняя при этом 4 кВт. Калибр провода — 2,5

Гараж — 7 кВт. В среднем 5 кВт. Калибр провода — 2,5

Ванна — 0,9 кВт. Сечение провода — 0,75

Вспомогательный 3,3 кВт. Сечение провода — 1,5

Напоминаю данные, основанные на аргументах, изложенных выше.

Теперь по таблице 2 вычисляем автоматы. Здесь значения должны быть более точными.


Освещение дома — 0.7 кВт. Автоматическое отключение — 4 А.

Домашняя розетка — 10,3 кВт. Средняя при этом 4 кВт. Автоматическое отключение — 20 А.

Гараж — 7 кВт. Средняя при этом 4 кВт. Автоматическое отключение — 20 А.

Ванна — 0,9 кВт. Запорный выключатель — 5 А

Вспомогательный 3,3 кВт. 16 А.

Суммируйте все средние значения потребления, 9 кВт. Соответственно, ставим на ввод итого

автомат 40 А. Автоматический ввод покупаем двойной на фазу и ноль. Оставшаяся только одна фаза.

Теперь небольшое отступление по системам проводки.

В общем при питании дома 220 вольт используются два провода — фазный (который бьет током)

и ноль. Но современные требования, особенно в больших домах и коттеджах, нужно выполнять и третий провод — заземление.

Об этом мы расскажем в отдельной статье.

В разомкнутой проводке используется одножильный провод. Для его прокладки используют гофрированную трубу или кабельный канал.В закрытой проводке под штукатурку можно использовать

.

кабель двух-, трехжильный. Если вы используете кабель в открытой проводке, его нужно поместить в кабельный канал или в гофру.

Насчет цвета проводов. Нулевой синий или зеленый с желтой полосой. Фаза — черный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый, бирюзовый.

Площадь дома (м 2)

м 2

Уточняйте общую площадь коттеджа / квартиры

Строительный дом

Деревянный кирпич

Укажите материал, из которого построено здание

Заземление

Колодец №

Выбирайте, нужен ли вам расчет системы заземления (только для коттеджей)

Чистая работа

Скважина №

Выбирайте, нужно ли рассчитывать стоимость очистки

Слаботочная система

Нет Да

Выбираем, нужен ли расчет низковольтных систем.К низковольтным системам относятся: телевидение, телефон, интернет, пожарная и охранная сигнализация, видеонаблюдение, «умный дом»

.

Телевидение, телефон, Интернет

колодец №

Пожарная сигнализация, видеонаблюдение

колодец №

— «Умный дом»

колодец №

Расчет и выбор элементов электрической сети

Строительство дома требует больших расчетов.Перед тем, как приступить к работам по обустройству любых коммуникаций в доме, необходимо провести тщательные расчеты и выполнить проект электрики. Выполнение предварительных расчетов позволяет правильно выбрать необходимое оборудование и материалы.
Правильно выполненные расчеты позволяют сделать грамотную разводку, которая будет работать без сбоев.

Электромонтаж в частном доме

Прокладку кабеля в индивидуальном доме лучше всего выполнить до завершения работ.Перед монтажом электропроводки следует продумать, где разместить бытовые приборы, рассчитать, какова их общая мощность. Для расчета общей мощности потребляемая мощность установленных электроприборов может быть найдена на корпусе каждого устройства или в сопроводительных документах.
После расчета общей мощности всех электрических устройств вычислите электрические токи, необходимые для потребления этими устройствами. Метраж необходимого количества проводов узнайте с помощью рулетки.При проведении замеров следует учитывать все углы и ниши, которые мешают будущему расположению проводов. Пересчитывается вся бытовая техника, которая будет подключена к электросети. Общее количество проводов увеличено на 15%, это сделано для получения стандартного запаса проводов.
Для выбора нужного сечения кабелей проведите расчет электричества. Для выполнения этих расчетов необходимо собрать некоторые исходные данные:
, как будет монтироваться проводка;
из какого материала будет производиться проводка;
данные о потребляемой мощности устройств, подключенных к сети.
Монтаж электричества осуществляется открытым и закрытым способом. Открытый метод — это прокладка кабеля по поверхности стен, закрытый — прокладка проводов в заранее проделанные в штукатурке углубления. После прокладки кабеля они покрываются штукатуркой.
Материалы для изготовления электрических проводов — алюминий и медь. Алюминиевая проволока довольно хрупкая и при нескольких перекрутках быстро рвется. Хорошо зарекомендовавший себя медный провод, он прочный (одинарный) и жилистый, состоящий из нескольких тонких жил.
Подключение бытовой техники к сети осуществляется с помощью проводов. Бытовой технике требуется больше мощности для подключения к сетевому кабелю большего сечения. Чем больше проводов подключено к тросу через раздаточную коробку, тем больше сечение этого провода. После выбора способа подключения и необходимого сечения кабеля выбираются конструкции автоматических выключателей.

Схема и элементы электромонтажа

Расчет электричества в доме позволяет подготовить схему электропроводки, которая облегчит ее монтаж, а в дальнейшем понадобится при ремонтных работах, чтобы не повредить проводку.Для домов меньшего размера можно провести разводку по общей схеме, а в больших домах лучше делать это напольный или отдельно для каждой комнаты.
Электрическая сеть состоит из следующих элементов: электрические панели, счетчики, провода или кабели, переключатели, раздаточные коробки, автоматические выключатели, розетки, изоляционный материал и материалы, соединяющие провода.
Электрощиты — это навесные устройства и сетевые компоненты, специальное электрооборудование. Для расчета потребляемой электроэнергии в сети устанавливаются однофазные устройства, измеряющие ток с параметрами 220В / 50Гц, и трехфазные счетчики, измеряющие ток с параметрами 380В / 50Гц.Автоматические выключатели предназначены для размыкания цепи при ее перегрузках и коротких замыканиях. Материал для их изготовления — огнеупорный пластик. В частном доме используются одно-, двух- и трехжильные медные кабели.
Кабели из разных металлов соединяются с помощью специальных соединительных колодок. Многожильные медные кабели можно спаять вместе. Изоляция составов осуществляется с помощью изоленты ПВХ или ватной ленты, пропитанной специальной пропиткой. Набирает популярность термоусадочная изоляция.Это трубчатая изоляция, которая при нагревании дает усадку и полностью герметизирует стык без возможности его разъединения.

Расчет электропроводки в квартире необходим во избежание лишних затрат или наоборот, чтобы материал не закончился в разгар работ. В результате расчетов становится понятно, сколько нужно проводов и какого сечения.

Расчет длины проводки в квартире, расчет длины провода

Для расчета количества провода для проводки понадобится калькулятор.Необходимая длина провода зависит от количества розеток, ламп, выключателей и их удаленности от распределительной коробки. Сначала карандашом размечаются будущие электрические точки на стенах и потолке, затем рулеткой измеряется длина провода от них до коробки. Расстояния нельзя измерить по диагонали, так как провода прокладываются только вертикально и горизонтально по нормам.

К общей длине провода нужно добавить по 20-30 см в каждой точке, которые необходимы для скручивания в распределительных коробках и для установки розеток, выключателей и ламп.Расчет провода на частном доме делается так же, но добавляются счетчики, необходимые для подключения бытовой электросети к контуру заземления.

При планировании денежных расходов нужно учитывать, что проволока продается бухтами по 50, 100, 200 метров. Проволока, проданная произвольным метражом, встречается редко.

Расчет сечения провода

Правильный выбор сечения позволяет избежать лишних материальных затрат и короткого замыкания. Электрики подбирают сечение провода в зависимости от планируемой на него нагрузки:

  • нагрузка до 3.5 кВт (розетки для бытовой техники) — минимальное сечение 2,5 мм:
  • нагрузка до 2,3 кВт (освещение, компьютерные розетки) — минимальное сечение 1,5 мм;
  • отдельная линия на сплит-систему — сечение 2,5 мм;
  • ЛЭП — сечение 4-6 мм.

Автоматический выбор

Автоматы делятся по мощности. Обычно в квартире не хватает тотального 50-амперного автомата. Общее количество автоматов зависит от количества распределительных ящиков. Кроме того, нам нужно добавить автоматы: один (20-25 А) на сплит, один (20-25 А) на стиральную машину, один на электроплите (25-32 А).Если освещение вынесено на отдельную машину, то хватит мощности 10-16 ампер.

Расчеты количества проводов и машин просты, их можно сделать самостоятельно. Наглядно расчет электричества для квартиры можно посмотреть в нашем видео.

Существует два основных метода расчета длины кабеля для проектирования электропроводки внутри помещения. Первый и в то же время правильный — исходя из готовой схемы электропроводки, второй — расчет общей площади комнат.Далее рассмотрим оба способа, чтобы вы знали, как рассчитать количество кабеля для проводки в частном доме или квартире.

Схема в помощь!

Лучше и точнее всего производить расчет, предварительно составив.

На подготовленном проекте необходимо указать следующие пункты:

  1. Точное количество розеток, выключателей и распределительных коробок, а также высота их установки и способ подключения к сети (через распределительные коробки в комнатах или непосредственно с панели).
  2. Места установки всех осветительных приборов в комнатах: бра, люстры и самое главное — точечных светильников. Кстати, прежде чем рассчитывать длину кабеля по проводке, определите высоту потолка. Следует понимать, что запас будет примерно 20 см, если потолки не опускаются, и примерно 50 см, если потолок опускается на 30 см.
  3. Выбранный участок кабеля для розеточной группы, подключения мощных электроприборов и линий освещения.Например, при проектировании освещения обычно используются провода сечением 3 * 1,5 мм 2, розеткам нужен проводник с более мощными проводами — 3 * 2,5 мм 2. Что касается мощных приборов, то даже для подключения варочной панели. , можно использовать кабель сечением 3 * 4 мм 2. Как вы понимаете, это очень важный момент при расчете длины проводки, так как каждый вид провода придется покупать отдельно в нужном количестве. можно без проблем.

Кстати, с подключением бытовой техники тоже нужно сразу определиться.Скорее всего, каждый электроприбор придется приводить в действие отдельным проводом от панели, а не просто новой линией от распределительной коробки в комнате!

Уже подготовив проект наглядной разводки, вы можете рассчитать, сколько кабеля вам нужно, чтобы обеспечить электричеством свой дом или квартиру. Конечно, было бы идеально сразу выполнить, чтобы просто измерить все линии, проведенные рулеткой, и подсчитать общее количество проводов каждого типа для проектируемой сети, но, как показывает практика, этого никто не делает.


Кроме того, вам следует внести следующие изменения, о которых вы, возможно, не знали:

  • Общее количество проводов, умноженное на коэффициент 1,1–1,2. Это резерв, который не допустит ситуации, когда нескольких метров не хватит, чтобы дотянуться до розеток и придется идти покупать больше материала.
  • На розетках и выключателях оставьте запас длиной не менее 20 см для подключения электрических проводов.
  • Если вы еще не определились с потолком, лучше рассчитать запас не менее 50 см кабеля для подключения светильников.
  • На складе должно быть около 50 см.

Здесь по этому принципу вы можете самостоятельно рассчитать количество материалов для монтажа электропроводки в доме или квартире. Ниже мы опишем более простую технологию расчета.

Вариант для ленивых

Если вам лень тратить время на проектирование домашней сети, можно воспользоваться упрощенным расчетом длины проводников. Этот метод, кстати, используют многие даже профессиональные электрики, которые на собственном опыте могут рассчитать, сколько провода нужно для того или иного объекта.Суть в том, что нужно рассчитать количество кабеля для электропроводки на площади пола. Все очень просто — возьмите площадь частного дома или квартиры и умножьте на «2». Вот вам и нужна длина кабельной продукции для проведения электромонтажа.


Помимо того, что это «расчет на глаз», не стоит забывать и о важном нюансе — таким образом, вы сможете рассчитать только длину одной из линий (осветительной или силовой).Но узнать, сколько именно проводов вам понадобится на розетках, а сколько на освещение, не получится.

В данном случае, опять же, принято брать изделия в соотношении 1: 1,5 — 1 часть для проведения света в комнатах, и 1,5 части для розеток и подключения оборудования. Например, если дом площадью 100 квадратных метров, вам придется купить 200 метров для светильников и 300 для розеток.

На основании отзывов многих форумчан, в том числе электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным.Пишут, что, например, для однокомнатной квартиры 40 кв.м. 100 метров кабеля хватило. При этом для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км каждого вида провода. Если расчет неверен, лучше приобрести несколько десятков метров, чем переплачивать довольно приличную сумму.

Bill H.112

HOUSE DOCKET, NO. 3381 ПОДАЧА: 19.02.2021

ДОМ. .. . . . . . . . . . . . . № 112

Г-жа Даффи из Холиока (по запросу), петиция (сопровождаемая законопроектом, дом № 112) Кирстин Битти относительно проводного подключения государственных офисов и инвестиций в проводную связь. Передовые информационные технологии, Интернет и кибербезопасность.

Содружество Массачусетса

_______________

В Сто девяносто втором общем суде
(2021-2022)

_______________

-инвестирование 9000 в проводной связи.

Будет ли это принято Сенатом и Палатой представителей в Общем суде, а также властью того же самого, следующим образом:

РАЗДЕЛ 1. Законодательный орган находит и подтверждает все следующее: —

Принимая во внимание, что , Содружеству необходимо надежно подключить свои объекты.

Принимая во внимание, что беспроводная инфраструктура не только серьезно угрожает здоровью, но и является риском кибербезопасности и потребляет чрезмерное количество энергии.

Принимая во внимание, что телекоммуникационные монополии использовали услуги проводной связи для покрытия расходов на беспроводную инфраструктуру.

Принимая во внимание, что телекоммуникационные монополии допустили ухудшение состояния подземных телефонных линий и услуг и скрыли перекрестные субсидии, чтобы избежать налогов.

Принято решение, что политические цели этого закона должны поддерживать инфраструктуру проводной связи, ограничивающую неионизирующее излучение, в том числе для административных офисов, зданий и государственных образовательных учреждений; обслуживание и надежность инфраструктуры; доступные системы связи с публичной подотчетностью; безопасность и конфиденциальность связи.

РАЗДЕЛ 2. В главу 40J Общих законов настоящим вносятся поправки, вычеркивающие формулировку Раздела 6B и добавляя к нему следующее: —

Раздел 6B. (a) В данном разделе и в разделе 6C следующие слова имеют следующие значения:

«Совет» означает правление Массачусетского института широкополосной связи, учрежденное подразделом (c).

«Широкополосный доступ» означает высокоскоростной доступ в Интернет.

«Связь» означает как телекоммуникации, так и широкополосный доступ.

«Институт» или «MBI» означает Массачусетский институт широкополосной связи, учрежденный согласно подразделу (b).

«Телекоммуникации» означают услуги, обеспечивающие местную и междугородную телефонную связь, будь то посредством традиционной медной проводной телефонной связи или цифровых услуг.

«Фонд» означает Фонд стимулирования широкополосной связи штата Массачусетс, учрежденный в соответствии с разделом 6C.

«Безопасный» означает коммуникационные услуги и инфраструктуру, предназначенные для ограничения взлома или вторжения посредством технического проектирования и кибербезопасности; служба связи, которая является частной без ордера; и децентрализованные, надежные коммунальные услуги.

(b) Корпорация должна создать институт для инвестиций в широкополосную и телекоммуникационную инфраструктуру в Содружестве, известный как Массачусетский институт широкополосной связи. Исполнительный директор корпорации с одобрения совета назначает квалифицированного специалиста в качестве директора для управления делами института. Миссией института является повышение безопасности, конфиденциальности и безопасности широкополосной связи и телекоммуникаций, поддерживая при этом разумный, доступный и надежный доступ.Институт должен ставить безопасность на первое место в своей миссии.

(c) Институтом управляет и его корпоративные полномочия осуществляет совет директоров, который состоит из следующих 9 членов: административно-финансового секретаря или его представителя; секретарь жилищно-экономического развития; уполномоченный по телекоммуникациям и кабелям или назначенное им лицо; исполнительный директор корпорации или назначенное лицо; секретарь отдела общественного здравоохранения или назначенное лицо, которое выполняет функции председателя; и 4 члена должны быть назначены губернатором, 1 — для предоставления экспертных знаний в области конфиденциальности и безопасности информационных технологий; 1 для предоставления услуг связи, находящихся в муниципальной собственности; и 2 других члена, представляющих области опыта, соответствующие миссии MBI.Каждый член, назначенный губернатором или генеральным прокурором, должен исполнять свои обязанности в течение 4 лет, а затем до назначения его преемника. Любое лицо, назначенное для заполнения вакансии в совете, должно быть назначено аналогичным образом и будет работать только в течение неистекшего срока полномочий такого члена. Любой назначенный член имеет право на повторное назначение. Назначенный член может быть отстранен от должности губернатором или генеральным прокурором.

5 членов совета директоров составляют кворум, и для любых действий, которые должны быть предприняты советом, необходимо голосование большинства присутствующих и имеющих право голоса на собрании членов.Члены работают без компенсации, но каждый член имеет право на возмещение фактических и необходимых расходов, понесенных при исполнении своих официальных обязанностей. Правление собирается не реже 4 раз в год.

За исключением случаев, указанных в данном подразделе, ни член совета, ни директор не должны иметь работы в сфере связи; не принимать подарки или оплачиваемые выступления от компаний, связанных с коммуникациями или информационными технологиями; финансовые интересы не имеют отношения к должности, кроме как в слепом доверии.Ни член правления, ни директор не должны занимать должности в телекоммуникационной или широкополосной отраслях в течение двух лет после завершения службы.

(d) Цели института должны включать следующее:

(1) Для повышения безопасности и корректировки прошлых целей институт должен (i) отказаться от беспроводной инфраструктуры и соответствующих контрактов на беспроводную связь; (ii) определить инфраструктуру, включая программное обеспечение, разъемы, аналоговое и другое оборудование, которая наилучшим образом ограничивает выбросы неионизирующего излучения; (iii) предпочтительно инвестировать и развивать инфраструктуру, которая наилучшим образом ограничивает выбросы неионизирующего излучения; и (iv) проверить медные наземные линии связи на пригодность с точки зрения минимизации выбросов неионизирующего излучения, а также других целей MBI.

(2) Чтобы улучшить конфиденциальность и безопасность, институт должен (i) идентифицировать инфраструктуру, включая программное обеспечение, уязвимое для взлома и вреда от электромагнитных импульсов; (ii) предпочтительно инвестировать и развивать инфраструктуру, которая наилучшим образом ограничивает взлом и ущерб от электромагнитных импульсов; (iii) способствовать инвестированию в предложения, которые уважают и поддерживают конфиденциальность и безопасность, и (iv) определять надежные, децентрализованные и безопасные источники электроэнергии, отдавая приоритет использованию для связи в чрезвычайных ситуациях.

(3) Для повышения надежности и доступности институт должен (i) поощрять муниципальную или государственную собственность на инфраструктуру связи; (ii) препятствовать монопольному контролю со стороны частных поставщиков; (iii) способствовать инвестированию в предложения, непосредственно подотчетные общественности; (iv) поддерживать обслуживание, улучшение инфраструктуры и справедливое разделение затрат между поставщиками; (v) предоставлять отчеты о любых проблемах с техническим обслуживанием, которым не уделяется должного внимания, и о необходимой общественной поддержке со стороны поставщиков, включая такую ​​информацию в годовой отчет MBI; и (vi) предпринять существенные действия по спасению изношенных медных линий, поддерживающих телекоммуникационную систему.

(4) Для улучшения доступа институт должен (i) поддерживать, разрабатывать и поощрять контракты и инвестиции в предложения, поддерживающие открытый широкополосный доступ; (ii) поддерживать контракты, предложения и политику, открывающие доступ лицам с низкими доходами; (iii) поддерживать развитие коммуникационных услуг через общественные центры, библиотеки, колледжи или другие совместно используемые объекты; (iv) выявление областей, в которых отсутствуют адекватные услуги связи, для льготных инвестиций; и (v) справедливое распределение инвестиций по штату.

(5) Для обеспечения надежных инвестиций институт должен (I) поддерживать государственные организации и частно-государственные партнерства, которые приносят значительные выгоды, включая, помимо прочего, соблюдение миссии и целей MBI, долю владения, лицензионные сборы и скользящие — размер платы за обучение или консультационные услуги; (ii) обеспечивать доступность, открытость и прозрачность информации и процедур MBI для общественности, а договорные документы должны быть доступны для просмотра.

(e) Во всех случаях с учетом миссии и целей MBI, корпорация должна привлекать частный сектор, штат и федеральные инвестиции путем финансирования строительства и приобретения широкополосной и телекоммуникационной инфраструктуры для содействия развитию телекоммуникаций и широкополосной связи, и может : (1) финансировать или приобретать оборудование или другое имущество, которое должно принадлежать Содружеству или одному или нескольким другим государственным организациям, где оборудование или другое имущество может быть сдано в аренду или лицензировано корпорацией за плату, которая должна быть зачислена в фонд; (2) предоставлять гранты одному или нескольким государственным организациям на финансирование или приобретение оборудования или другого имущества; и (3) предоставлять гранты или ссуды некоммерческим организациям или частным корпорациям для финансирования или приобретения оборудования или другого имущества, при условии, однако, что договорные соглашения предусматривают соответствующие лицензионные сборы; доля собственности; регулирующий надзор; и справедливые ставки по кредитам.

Приобретение неотъемлемого права на использование средств, используемых для передачи разведывательной информации с помощью электроэнергии, или лицензии или другого соглашения на использование электромагнитного спектра, лицензированного федеральным правительством, должно быть приобретением доли владения в широкополосной и телекоммуникационной инфраструктуре и любая такая сделка должна составлять сделку с содружеством для целей главы 30B. Любой арендатор или лицензиат должен уплачивать арендные или лицензионные сборы корпорации, которая перечисляет сборы в фонд.Корпорация может предоставлять и оплачивать консультационные услуги, сотрудников и техническую помощь, а также предпринимать другие действия, которые могут быть необходимы или желательны для выполнения ее целей.

Невзирая на какие-либо общие или специальные законы или правила или постановления об обратном, департамент автомобильных дорог может сдавать в аренду или лицензировать на срок не более 25 лет любую долю в недвижимости, которую корпорация и комиссар автомобильных дорог сочтут целесообразной для продвижения цели этой главы. Характер и степень такой заинтересованности должны быть переданы на условиях, которые могут быть определены комиссаром автомобильных дорог.Сроки и условия любой перевозки, выполненной в соответствии с настоящим подразделом, должны быть утверждены уполномоченным по управлению капитальными активами после консультации с генеральным инспектором и секретарем транспорта.

Любая доля участия, приобретенная корпорацией, может быть сдана в аренду или лицензирована корпорацией для использования государственными организациями или некоммерческими или коммерческими организациями частного сектора при условии одобрения уполномоченного по автомагистралям и в соответствии с настоящим разделом, включая, помимо прочего, такие право ревертера по истечении срока.В соответствии с миссией и целями MBI, корпорация должна сдавать в аренду или лицензировать любой такой интерес с конкурентными процессами и процедурами в рамках ограничений MBI, которые могут быть рассмотрены и одобрены генеральным инспектором.

Уведомление о том, что такой интерес доступен для аренды или лицензии, должно быть публично объявлено в 2 ежедневных общедоступных газетах, публикуемых в городе Бостон, и, если такая недвижимость находится в любом другом городе или поселке, в газете общего тиража. издается в таком другом городе или поселке один раз в неделю в течение 2 недель подряд.В таких рекламных объявлениях должны указываться наличие такого интереса, характер конкурентного процесса и другая информация, которая считается уместной, включая время и место, где может быть получена вся соответствующая информация, относящаяся к интересам, подлежащим аренде или лицензированию, критерии выбора победитель, а также время, место и порядок подачи заявок, предложений и их вскрытия. Возмещение любой такой доли участия должно находиться в пределах оценочного диапазона справедливой рыночной стоимости доли, определенной корпорацией на основании независимой профессиональной оценки.Кроме того, MBI устанавливает условия для проведения торгов, чтобы соответствовать миссии и целям MBI. Любой такой интерес, выраженный департаментом автомобильных дорог, возвращается к Содружеству по истечении любого такого срока.

Корпорация может использовать любые свои полномочия, чтобы помочь или дать возможность институту выполнить свои цели, изложенные в этом разделе, включая полномочия, изложенные в пункте (е) раздела 4. Не ограничивая общность вышеизложенного, Корпорация имеет право разрабатывать, сдавать в аренду или иным образом приобретать, владеть, владеть, распоряжаться и обременять кабелепровод, оптоволокно, башни и другое недвижимое и личное имущество, связанное с телекоммуникационной и широкополосной инфраструктурой, которое необходимо или удобно для выполнения ее миссии и цели.Осуществление корпорацией любых таких полномочий считается важной государственной функцией.

(f) Для продвижения миссии и целей MBI правление и институт (1) должны работать в сотрудничестве с корпорацией и другими квазигосударственными и некоммерческими организациями и государственными агентствами; (2) может оказывать консультативную помощь местным организациям, местным органам власти, государственным органам и частным корпорациям; (3) собирает информацию из разумно доступных источников, включая, но не ограничиваясь: муниципалитетами и другими государственными организациями и агентствами Содружества, местными и региональными некоммерческими организациями, а также поставщиками телекоммуникационных и широкополосных услуг для разработки и ведения реестра: (i) места, где услуги широкополосной связи недоступны в Содружестве Наций; (ii) места, где имеется или может быть доступна широкополосная инфраструктура для поддержки предоставления услуг в необслуживаемых и недостаточно обслуживаемых районах; (iii) места, где может потребоваться новая инфраструктура для поддержки необслуживаемых и недостаточно обслуживаемых территорий; (iv) места, где инфраструктура находится в аварийном состоянии; и (v) качество таких услуг в отношении всех целей, включая то, являются ли существующие услуги проводными или беспроводными, а также скорость передачи данных, продолжительность обслуживания во время отключения электроэнергии и стоимость таких услуг.Такая информация должна бесплатно предоставляться общественности для просмотра.

(f) Совет директоров должен разработать подробный долгосрочный план работы института и управления фондом и проконсультироваться с объединенным комитетом по телекоммуникациям, коммунальным услугам и энергетике; совместный комитет по делам детей, семей и инвалидов; и совместный комитет по экономическому развитию и новым технологиям по плану. План и любые поправки к нему подлежат утверждению министром здравоохранения и социальных служб и секретарем по административным и финансовым вопросам и должны быть поданы клеркам палаты представителей и сенату, которые направят их в комитеты палаты представителей и сената по путям и средствам, совместный комитет по телекоммуникациям, коммунальным услугам и энергии и совместный комитет по экономическому развитию и новым технологиям.

(g) Совет директоров должен ежегодно принимать операционный план, регулирующий разумные выплаты из фонда, и в той мере, в какой план предусматривает выплату ассигнований или других денежных средств, утвержденных общим судом, план подлежит утверждению секретарь жилищно-экономического развития и секретарь администрации и финансов. Совет должен представить план и любые поправки к нему секретарям палаты представителей и сенату, которые направят его в палату представителей и комитеты сената о путях и средствах, касающихся детей, семей и лиц с ограниченными возможностями, объединенный комитет по телекоммуникациям, коммунальным услугам и энергетике и объединенный комитет по экономическому развитию и новым технологиям.

Учетные записи MBI должны быть общедоступными и открытыми для свободного просмотра в целях подтверждения добросовестности. Заработная плата сотрудников MBI должна быть разумной и соответствовать зарплате правительства штата.

(h) Совет должен обнародовать правила и положения для администрирования и обеспечения соблюдения этого раздела и раздела 6C.

(i) Для продвижения миссии и целей MBI совет директоров должен рассматривать и рекомендовать изменения в законах, правилах, программах и политике Содружества, его агентств и подразделений, которые способствуют надлежащему финансированию, инфраструктуре и развитию телекоммуникаций и широкополосного доступа в Содружество.

(j) Правление должно подготавливать, публиковать и распространять, за плату или бесплатно, по усмотрению института, любые исследования, отчеты, бюллетени и другие материалы, которые институт сочтет необходимыми.

(k) Институт должен представлять годовой отчет о своей деятельности, прогрессе в достижении целей и выводах губернатору и секретарям палаты представителей и сенату, которые направляют его в объединенный комитет по телекоммуникациям, коммунальным услугам и энергия, объединенный комитет по экономическому развитию и новым технологиям, по детям, семьям и людям с ограниченными возможностями, а также палаты представителей и комитеты сената по путям и средствам.

(l) Действия совета директоров могут вступить в силу немедленно, и уведомление об этом должно быть опубликовано и вывешено. Заседания совета регулируются разделом 11A1 / 2 главы 30A. Записи, относящиеся к деятельности института, должны регулироваться разделом 10 главы 66, если только это не исключено в соответствии с подразделом (h) раздела 12. Деятельность института регулируется главами 268A и 268B; при условии, однако, что члены совета директоров считаются директорами для целей четвертого, пятого и седьмого параграфов раздела 3.

(m) Разделы 38A1 / 2 — 38O, включительно, главы 7, раздел 39M главы 30, с учетом положений подраздела (c) раздела 4A и разделов 44A — 44J, включительно, главы 149, применяются к деятельность института.

(n) Намерение манипулировать духом или несоблюдение его миссии, правил и целей, изложенных в этом разделе, должно быть основанием для возбуждения иска против МБИ, а также против лиц, причастных к этому. Этот иск может быть подан генеральным прокурором; муниципалитет или муниципалитеты; или граждане Содружества.Вотум недоверия МБИ или корпорации, вынесенный Палатой представителей или Сенатом, заставит генерального прокурора провести расследование.

РАЗДЕЛ 3. Раздел 3 главы 23A Общих законов в том виде, в каком он представлен в Официальном издании 2021 года, настоящим изменен путем вычеркивания первого предложения подраздела (а) и вставки следующего подраздела: —

MOBD должен содержать следующее 4 подразделения: бизнес-услуги, развитие предпринимательства и малого бизнеса, развитие телекоммуникаций и широкополосного доступа, а также развитие производства.

РАЗДЕЛ 4. Раздел 3 главы 23A Общих законов, представленный в Официальном издании 2021 года, настоящим изменен путем вычеркивания подраздела (b) и вставки следующего подраздела: —

(b) Функции директора развитие телекоммуникаций и широкополосной связи, далее директор, созданный в соответствии с подразделом (а), должен обеспечивать доступ к проводным, доступным, безопасным, частным, безопасным и надежным телекоммуникациям и высокоскоростному широкополосному соединению по всему Содружеству для содействия экономическому развитию , удовлетворять потребности Содружества в области внутренней безопасности и готовности к чрезвычайным ситуациям, повышать эффективность государственного и институционального управления и улучшать качество жизни жителей Содружества.Директор должен после консультации с Массачусетским институтом широкополосной связи, учрежденным в соответствии с разделом 6B главы 40J, разработать план телекоммуникаций штата для обеспечения обширного доступа в Интернет и широкополосного доступа для каждого сообщества в пределах содружества. Обязанности и полномочия директора должны включать, но не ограничиваться, следующее: (1) выявление сообществ, в которых отсутствует доступный, безопасный, безопасный, надежный, подотчетный, проводной Интернет и широкополосные услуги; (2) определение областей, в которых из-за географической удаленности, редкости населения или других соображений капитальные вложения частного сектора недостаточны для удовлетворения настоящих и будущих потребностей области, и в этих областях (i) разработка стратегий, включая, но не ограничиваясь созданием государственных структур или партнерств с муниципальной службой в качестве средства предоставления услуг; и (ii) способствовать развитию частных, совместных государственно-частных или государственных инициатив, которые предоставляют открытые, нейтральные по содержанию услуги и обеспечивают подотчетность поставщиков услуг; (3) изучать и определять передовой опыт других штатов, муниципалитетов и иностранных правительств в отношении обеспечения безопасных, надежных, доступных, надежных, частных и доступных услуг, в том числе в недостаточно обслуживаемых районах, включая, помимо прочего, создание государственные организации; (4) работая совместно с исполнительным управлением транспорта и строительства, отделом управления капитальными активами и обслуживанием и другими соответствующими государственными, региональными и муниципальными агентствами, разрабатывает план, обеспечивающий, чтобы каждый государственный строительный проект, включая, но не ограничиваясь, в зданиях, дорогах и мостах должен быть предусмотрен доступ к соответствующей инфраструктуре, в том числе соответствующая конструкция для размещения проводов только для проводных услуг; (5) изучение предоставления услуг Интернета и широкополосной связи, которые минимизируют неионизирующее излучение и подчеркивают надежность в центральных районах и государственных университетах, начиная с областей быстрого роста, и работая в консультации с Массачусетским институтом широкополосной связи, учрежденным разделом 6B главы 40J. Общих законов для разработки демонстрационных проектов для обеспечения более безопасного, надежного, подотчетного, доступного и надежного доступа в недостаточно обслуживаемых малых и средних сообществах; (6) изучение способов финансовой поддержки предоставления и поддержания более безопасного, безопасного, надежного, подотчетного, доступного, проводного широкополосного доступа, телекоммуникаций и Интернета с минимальным выбросом неионизирующего излучения, включая государственный фонд универсального обслуживания для этой цели; (7) изучить и определить состояние, важность, доступность и необходимость обслуживания медных проводных линий; (8) определение любого государственного закона или постановления, которые препятствуют созданию проводных, более безопасных, безопасных, надежных, доступных, подотчетных услуг электросвязи, Интернета и широкополосной связи или предоставляют необоснованные конкурентные преимущества регулируемым операторам электросвязи или операторам кабельного телевидения, включая доступ к или использование муниципальных или иных объектов или полосы отвода; (9) работа с департаментом телекоммуникаций и кабельного телевидения и другими соответствующими государственными агентствами и частными лицами для определения местоположения темного волокна и зон доступа к телекоммуникационным вышкам, принадлежащих телекоммуникационным компаниям в Содружестве; (10) определение федеральных нормативных актов и законодательных актов, которые препятствуют развертыванию более безопасного, защищенного, частного, надежного проводного Интернета, телекоммуникационной и широкополосной инфраструктуры и услуг, которые сводят к минимуму воздействие неионизирующего излучения, и отстаивание интересов Конгресса США и Федеральной службы связи. Комиссия по внесению соответствующих поправок в настоящую федеральную политику для предоставления услуг в соответствии с определением; и (11) выполнение других действий, которые считаются необходимыми для достижения описанных целей.Директор по развитию широкополосной связи должен работать в консультации с Массачусетским институтом широкополосной связи, учрежденным разделом 6B главы 40J Общих законов. Несмотря на требования подраздела (а), директор по развитию телекоммуникаций и широкополосной связи должен иметь обширный опыт работы в отрасли широкополосной связи, телекоммуникаций или передачи данных, включая, помимо прочего, использование рыночных стратегий для стимулирования развертывания, создания государственных организаций или партнеров для облегчения развертывания, а также продемонстрированное знание технологий, которые обеспечивают проводной Интернет, телекоммуникации и широкополосную связь в недостаточно обслуживаемых районах.Директор должен ежегодно, не позднее 31 декабря, представлять отчет, включая любые рекомендации по законодательству, секретарю исполнительного аппарата экономического развития, директору департамента бизнеса и технологий, уполномоченному по телекоммуникациям и кабелям, председатели комитетов палаты представителей и сената по путям и средствам, председатели объединенного комитета по экономическому развитию и новым технологиям и председатели объединенного комитета по телекоммуникациям, коммунальным услугам и энергетике.

РАЗДЕЛ 5. В раздел 63 главы 23A Общих законов в официальном издании от 2021 года внесены поправки, вычеркнув первое предложение подраздела (b) и вставив вместо него следующее предложение: —

Разрешенные проекты общественной инфраструктуры согласно пункту (i) подпункта (a), должно быть расположено на государственной земле или в государственной аренде, на полосе отчуждения или сервитуте и, что касается всех предложений, включая средства связи, должно минимизировать неионизирующее излучение и иметь проводное соединение.

РАЗДЕЛ 6. Раздел 19G главы 78 Общих законов, представленный в Официальном издании 2021 года, настоящим изменен путем добавления после первого абзаца следующего абзаца: воздействие ионизирующего излучения, в том числе от использования беспроводной связи и электронных технологий, посредством проводных соединений, разделения зон воздействия, осторожной покупки продукта и других средств для уменьшения неионизирующих выбросов от технологий.

РАЗДЕЛ 7. Раздел 7A главы 7D Общих законов, представленных в Официальном издании 2021 года, настоящим изменен путем добавления после второго предложения следующего: —

Исполнительный офис информационных технологий и безопасности должен потребовать и, чтобы насколько это возможно, внедрить использование проводных услуг и методов информационных технологий, которые минимизируют неионизирующее излучение во всех административных офисах и агентствах. Исполнительный офис информационных технологий также должен быть прозрачным с исполнительными органами в отношении угроз потери данных и должен рекомендовать альтернативы информационным технологиям в качестве варианта безопасного хранения, когда это полезно.

РАЗДЕЛ 8. Раздел 3 главы 7D Общих законов в том виде, в каком они представлены в Официальном издании 2021 года, настоящим изменен путем удаления фразы «необходимо отдельным ведомствам для соблюдения федерального закона» и вставки следующего текста: —

необходимо для отдельных агентств в соответствии с законом штата и федеральным законом

РАЗДЕЛ 9. В раздел 14 главы 45 настоящим вносятся поправки путем добавления после последнего предложения следующего нового параграфа: —

Строительство средств беспроводной связи запрещается на расстоянии 1000 футов или менее игровые площадки для малых сотовых сетей и 3000 футов для агрегированных антенн на вышках сотовой связи.

РАЗДЕЛ 10. В главу 15A Общих законов в официальном издании от 2021 года внесены поправки путем вычеркивания раздела 3A и вставки следующего раздела: —

Раздел 3A. Министр образования должен с соответствующими советами, департаментами и агентствами координировать план по подключению государственных образовательных учреждений, сокращению неионизирующего излучения и поддержке более безопасного и критически важного использования технологий. План должен называться более безопасным edTech, или SE, и включать следующие цели:

(a) внедрение технологий, заботящихся о здоровье и конфиденциальности, включая, помимо прочего, создание проводных телекоммуникационных сетей в масштабе штата. и широкополосная система с минимальным электромагнитным излучением среди государственных колледжей и университетских городков и школьных округов;

(b) содействие реализации в масштабе штата плана профессионального развития и учебных материалов в координации с уполномоченным по вопросам образования для учителей, директоров и суперинтендантов с целью разъяснения соответствующих законов, обязанностей и предотвращения того, чтобы незнание приводило к большему воздействию неионизирующего излучения а также возобновление передач при случайном сбросе программного обеспечения; и

(c) содействие плану профессионального развития штата и образовательным материалам в координации с уполномоченным по вопросам образования для учителей, директоров и суперинтендантов с целью обеспечения кибербезопасности, предотвращения потери конфиденциальных данных, выявления текущих рисков конфиденциальности, рекомендаций по решениям, разъяснений штата и федерального уровня. законы о конфиденциальности и могут дополнительно обсуждать другие аспекты, относящиеся к критическому и осторожному использованию технологий.

(d) Для целей данного раздела план SE следует широко толковать и включать, помимо прочего, программы, курсы и капитальные затраты, включая компьютерное оборудование и программное обеспечение, сети, телевидение, оптоволоконный кабель, калькуляторы. и видео- и аудиокассеты.

(e) При условии выделения средств из фондов SE могут предоставляться гранты университетам, колледжам, школам и школьным округам на закупку оборудования и других материалов, необходимых для реализации указанного плана.Секретарь и совет начального и среднего образования вместе с советом высшего образования могут создавать такие консультативные группы или комитеты, которые будут сочтены необходимыми для разработки и реализации плана SE.

РАЗДЕЛ 11. Глава 159 Общих законов, представленная в Официальном издании 2021 года, настоящим изменена путем вычеркивания первого предложения в разделе 36 и вставки следующего текста: —

Раздел 36. Департамент должен проводить ежегодный аудит. должным образом уполномоченными им сотрудниками всех счетов любого общего перевозчика или класса обычных перевозчиков.

(a) Каждый общий перевозчик должен предоставлять годовой отчет, подтвержденный присягой президента, вице-президента, казначея, секретаря, генерального менеджера или управляющего, если таковой имеется, такого перевозчика или лицом, которое должно его подавать. Проверка должна быть произведена указанным официальным холдинговым офисом во время подачи указанного отчета, и, если она не будет сделана на основании знания проверяющего лица, должно указать источники его информации и основания его убеждений в отношении любые вопросы, о которых не было заявлено, должны быть проверены на его знание.Если отчет любого такого перевозчика или лица является дефектным или считается ошибочным, департамент должен уведомить перевозчика или лицо о внесении в него поправок в течение времени, установленного департаментом.

(b) Оригиналы отчетов, подписанные и заверенные в соответствии с законом, должны храниться в департаменте и быть доступны для всеобщего ознакомления вместе с отчетом департамента, в том числе органами исполнительной власти, межведомственными структурами и законодательными органами. . Департамент может также потребовать от таких перевозчиков и лиц подавать периодические отчеты в форме, охватывающей период и время, предписанные департаментом.Департамент может также потребовать от любого такого перевозчика или конкретного лица ответы на вопросы, по которым департаменту может потребоваться информация.

(c) Если такой перевозчик или физическое лицо не может составить и подать годовой отчет в течение указанного выше срока или в течение срока, продленного департаментом, или не может изменить такой отчет в течение такого разумного срока, который может быть предписан, или не может дать конкретный ответ на какой-либо вопрос, или не должен составлять периодические отчеты, когда это требуется, как предусмотрено в настоящем документе, в течение времени и в форме, предписанных департаментом для составления и подачи любого такого отчета или ответа, такой перевозчик или лицо должно уступить государству сумму в размере 2 сотен долларов за каждый день, и оно будет продолжать оставаться в невыполнении обязательств в отношении такого годового отчета, поправки, ответа или периодического отчета.Такая конфискация подлежит возмещению в порядке иска, поданного генеральным прокурором от имени народа Содружества. Сумма, полученная в результате любого такого действия, должна быть внесена в государственную казну и зачислена в общий фонд.

(b) Департамент должен собирать подробную аудиторскую информацию, включая, помимо прочего, определение того, (1) правильно ли распределяются затраты на (i) проводные и проводные услуги; (ii) частные и государственные услуги; (iii) телекоммуникационные и информационные услуги; (iv) предотвращение перекрестного субсидирования; (v) оказывать платные услуги; (2) адекватные средства направляются на обслуживание инфраструктуры, включая подземные кабели, оптоволокно и медные линии; и (3) справедливые ставки и субсидии.

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей. Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, необходимые инструменты и материалы.

1. К каким комнатам я хочу подключить проводку?

— У меня квартира с двумя спальнями, поэтому я знал, что хочу подключить обе спальни. У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки.У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным относиться к сети одинаково.

2. Сколько портов мне нужно в каждом месте?

— С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за моим телевизором. Поскольку настенные панели бывают с конфигурациями с 1, 2, 4 и 6 разъемами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если его почти так же легко провести 4, не так ли? Вместо того, чтобы варьировать число, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных переключателях (в помещении).3 места по 4 порта в каждом, всего 12 портов.

3. Какое место хорошее для распространения?

— Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату. Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

— Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть. Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант или через старый лоток для белья.Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другой фактор, который следует учитывать при прокладке кабеля, — это длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

5. Какая скорость сети мне нужна?

— Это в основном будет играть роль в выборе переключателя. 10 Мбит / с по-прежнему быстрее, чем у большинства домашних пользователей, поэтому, если вы просто занимаетесь серфингом, 10-мегабитного коммутатора будет вполне достаточно.Вы, вероятно, сможете купить его по-настоящему дешево в магазине подержанных компьютеров или даже бесплатно. Вы можете рассмотреть вариант 100 Мбит / с, если планируете делиться мультимедиа по сети. 100-мегабитные коммутаторы доступны по разумной цене. Гигабит, вероятно, является излишним в большинстве ситуаций, но если вам нужен самый быстрый, используйте его. Вы также, вероятно, захотите использовать Cat-6 и в этом случае. Осторожно, гигабитные коммутаторы более чем на 8 портов очень быстро дорожают.

Далее, инструменты и материалы!

Покупаете дом? Почему вы должны спрашивать, подключен ли он к электромобилям.

Новые американские дома рассчитаны на 50 или более лет, и строителям рекомендуется включать в них функции, которые не требуют модернизации, по крайней мере, в течение первых десяти или двух лет.

Самая популярная ипотека якобы дает начало 30-летним отношениям с домом, новым или новым для вас. На самом деле, по данным Национальной ассоциации риэлторов, средний срок, на который владелец остается в своем доме, составляет 13 лет.

Каждое из этих чисел означает, что даже если вы не видите себя на рынке электромобилей прямо сейчас, растет вероятность того, что у вас будет электромобиль, пока вы живете в своем нынешнем доме или в ближайшем будущем. недвижимость, которую вы покупаете.

Для водителей, уже убежденных в выборе бензинового / электрического гибрида или полного электромобиля, нагрузка на старые или недостаточно мощные домашние электрические системы может быстро избавить от обысков дома. Разрушенная инфраструктура зарядки подталкивает большинство владельцев электромобилей к длительной подзарядке дома, а это означает, что до тех пор, пока не появятся большие расходы на придорожные зарядные станции и не ускорится время подключения, домашние настройки действительно имеют значение.

Чтение: На сколько хватит заряда моего электромобиля? Вот что нужно знать

Хотя в Калифорнии с 2015 года в соответствии с нормативами строительства новых домов в Калифорнии предусмотрена электрическая проводка для зарядных устройств для электромобилей, в остальной части США.С. не имеет требований. Тем не менее, строители говорят, что они уже прижились.

Предварительная разводка электромобилей «как в конце 70-х — начале 80-х, когда мы начали подключать кабельное телевидение в каждом доме», — сказал Даррел Макмастер, владелец Sustainable Homes Inc. Блог Ассоциации Строителей Дома.

Продажи

электромобилей составили лишь 2% от общего числа автомобилей, проданных в США за каждый из последних трех лет, согласно данным Международного энергетического агентства, использованным в исследовании Pew Research, которое показывает медленное внедрение в США.С. по сравнению с Европой и Китаем. По прогнозам Edison Electric Institute, доля электромобилей на автомобильном рынке США к 2030 году будет составлять 20% ежегодно, особенно если налоговые льготы или другие рекламные акции сохранятся. К 2045 году Ernst & Young прогнозирует, что автомобили с двигателями внутреннего сгорания (ДВС) будут составлять менее 1% мировых продаж новых автомобилей.

Требования к подключению домашних электромобилей не теряются и для крупных автопроизводителей, многие из которых установили жесткие сроки, когда они ожидают, что их предложения будут в основном электрическими.Среди тех, кто обещает будущее электромобилей, General Motors Co. GM, -0,77% говорит, что сотрудничает с нефтью CL00, + 0,26% и гигант возобновляемой энергетики Royal Dutch Shell RDS.B, -0,93% предоставить бесплатную ночную подзарядку владельцам электромобилей GM в Техасе, использующим отдельные планы энергоснабжения дома.

Поиск жилья с ориентацией на электромобили варьируется в зависимости от региона

На данный момент скорость использования электромобиля среди американских водителей зависит от региона, как и покупка соответствующего жилья.

В Калифорнии внедрение электромобилей является лидером нации. По данным Министерства энергетики США, почти 12 из 1000 жителей Калифорнии имеют электромобили, что является самым высоким показателем на душу населения в стране.

По оценкам Аарона Лейдера, брокера агентства на рынках Лос-Анджелеса и Палм-Дезерт, почти 40% его бизнеса в сфере недвижимости включает владельцев, у которых есть или скоро будут электромобили.

«Калифорния, возможно, на пять-семь лет опережает страну по электромобилям, но эти автомобили все больше и больше становятся частью моего рынка; с прошлого года солнечные панели требуются в новых жилых домах в Калифорнии, а полностью электрический дом, без газа, возвращается », — сказал Лейдер, заряжавший свой Tesla X TSLA, г. +1.45% на общей станции — третьей модели от принадлежащего ему производителя электромобилей и одной годной за 350 миль — во время интервью.

Прочтите: Tesla и эти другие акции должны быть увеличены по мере увеличения субсидии на основные электромобили, говорит UBS

Но брокер Питер Мюррей из Фредерика, штат Мэриленд, покупатели жилья, которые могут работать в Вашингтоне, округ Колумбия, или Балтиморе. , по-прежнему сосредоточены на продолжительности поездки на работу, в том числе на имеющейся машине, или на близости дома или кондоминиума к общественному транспорту, велосипедным дорожкам и тропам.

Добавление электромобиля для походов за продуктами, например, в личный автопарк, который также включает автомобили с двигателем внутреннего сгорания (ДВС), или выбор более дорогого электромобиля, такого как Tesla, остается «предметом роскоши» и не приоритетная покупка, сказал Мюррей, брокер Murray & Co. Real Estate.

Компания
Blink Charging, ранее называвшаяся Car Charging Group Inc., открыла свою первую станцию ​​для зарядки электромобилей в жилом доме в северо-западной части Вашингтона, округ Колумбия.С., еще 2011г.
AFP через Getty Images

Тем не менее, также очевидно, что некоторые жители берут дело в свои руки, пока технологии и гибкость электромобилей или новые нормативные акты, касающиеся домашней зарядки, не догонят, говорит Мюррей. Горстка домовладельцев в его районе и его более широкий рынок продают длинные удлинители от своих домов и многоквартирных домов в основном середины века или старше до электромобилей, припаркованных у обочины.

Джин из Мичигана Шпейнски, управляющий брокер более 150 агентов в Keller Williams RiverTown / Harbortown в Грандвилле, недалеко от Гранд-Рапидса, сказал, что более дорогие покупатели жилья проявили более ранний интерес к доступности электромобилей.

В кондоминиумах, продающихся в диапазоне от 300 000 до 400 000 долларов, активный агент под его управлением сообщает об отсутствии запросов на плагины для электромобилей в зданиях с парковочными местами. В диапазоне от 500 000 до 800 000 долларов этот агент говорит, что 25% -30% его покупательского интереса приходится на недвижимость, которая включает подключение электромобилей.

В настоящее время — по сути, «рано» — в Мичигане, внедрившие электромобили, по опыту Шпейнски, доказывают, что они сообразительны в поисках дома, когда речь идет о потребностях в электроэнергии. Они спрашивают о прочности и местонахождении существующих распределительных коробок, и в большинстве случаев они закладывают в свой бюджет любые необходимые обновления.

Прочтите: Ожидаемое правило Байдена о пробеге транспортного средства превысит климатическую цель Обамы: AP

Но по мере того, как растет число владельцев электромобилей, он ожидает некоторого наверстывания в области экспертных знаний в сфере недвижимости для более широкой аудитории покупателей автомобилей, которые могут мало на что рассчитывать. Никаких хлопот, когда дело доходит до питания дома.

Шпейнски, который в настоящее время является региональным вице-президентом торговой группы Национальной ассоциации риэлторов, говорит, что планирует обучить агентов по продажам домашним электромобилям и принял участие в семинаре по этому вопросу, проводимом в Калифорнии.

Прочтите: «Риск изменения климата» может побуждать покупателей жилья держаться подальше от прибрежных рынков Флориды, говорится в исследовании. -семейный дом?

Электропроводка для необходимой электрической системы уровня 2 в гараже на одну семью стоит от 500 до 1500 долларов, согласно Homeadvisor.com. Это база, необходимая для зарядки автомобиля, а фактическая зарядная станция требует дополнительных 400–2000 долларов — при условии, что для этой розетки уже запланировано подачу электроэнергии на 240 вольт.Стоимость может варьироваться в зависимости от региональных различий в коммунальных услугах.

Подключение 240 вольт (40-100 ампер) (переменного тока) заряжает от 20 до 60 миль в час. Его мощность аналогична розетке сушилки для белья.

Если основная электрическая панель уже находится в гараже, затраты на дополнительную проводку электромобиля оцениваются в диапазоне от 300 до 500 долларов.

Некоторые покупатели жилья, особенно те, которые покупают новое, могут оказаться владельцем жилья, готового к использованию электромобилей, даже если они еще не готовы к этим изменениям за рулем.

«Сейчас мы включаем зарядку электромобилей как часть расчета нагрузок, необходимых для дома, и серьезно рассматриваем возможность сделать хотя бы часть предварительной проводки в нашем стандартном электрическом пакете», — сказал Джон Барроуз, владелец P3 Group в Бриджхэмптоне, штат Нью-Йорк. , в блоге NAHB.

Дом в стиле кейп на берегу залива в Кингстоне

Продажа / Аренда

Этот дом не доставит вам никаких проблем благодаря недавнему ремонту — вместо этого вы получите место в первом ряду на восходе солнца на набережной.


Подпишитесь на нашу еженедельную новостную рассылку о домах и недвижимости, в которой рассказывается о продаже домов, местных событиях и многом другом.

Фото TownSurfer.com: Джастин ЛаРоуз и Армен Варадян

7 Pebble Lane, Kingston
Цена: $ 1,200,000
Размер: 2327 квадратных футов
Спальни: 4
Ванные комнаты:

2 Kingston , Массачусетс часто затмевается соседними общинами на Южном берегу.Этот крошечный городок с населением около 12 000 человек, расположенный между историческим Плимутом и шикарным Даксбери, иногда упускается из виду в пользу более ярких соседей. Но в этом очаровательном прибрежном городке, хоть и небольшом, есть что предложить. Возьмем, к примеру, этот дом на одну семью на Пеббл-лейн. Он не только восхитителен (вплоть до названия улицы), но и в этом недавно обновленном доме в кейп-стиле есть место для всей семьи и завидный вид на океан.

Дом с четырьмя спальнями и двумя ванными комнатами был построен в 1917 году, но до сих пор не приспособлен для той ушедшей эпохи.Винтажная сборка была обновлена ​​в 1980-х годах, а затем снова и снова. Теперь эта красавица может похвастаться обновленной кухней с паркетным полом, мусоропроводом и посудомоечной машиной. Нынешние владельцы также заменили крышу, электропроводку, окна и сантехнику в течение последних нескольких лет, так что вы можете отдыхать спокойно, зная, что в ближайшее время вас не поразят внезапные исправления и последующий дорогостоящий ремонт.

Нынешние владельцы тоже здесь некоторое время: по словам регистрационного агента дома, дом принадлежит одной семье с 1970-х годов.И кто может обвинить их? В этом доме с восемью комнатами вы найдете четыре спальни и две ванные комнаты — достаточно места для всей вашей семьи. В главной спальне на первом этаже есть собственная ванная комната.

Во всем доме вы найдете паркетные полы, которые облегчают уборку, когда песчаные ноги скользят по нему. И учитывая расположение, вы можете ожидать многого от этого. Задний двор выходит прямо на песчаный пляж у залива Кингстон. Это идеальное место для костровой ямы на заднем дворе, а патио — отличное место для гриля, где в прохладные дни можно устроить летние кулинарные шедевры.И, конечно же, вас ждет беспрепятственный вид на рассветы раннего утра на воде. Неудивительно, что нынешняя семья удерживала это место годами.

За дополнительной информацией обращайтесь к Энтони Камарре, Camber Real Estate Inc., camberrealestate.com.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
