Как сделать схемы постройки погреба

Как сделать схемы постройки погреба

Схема погреба должна соответствовать нормам и стандартам. Подвал является важным помещением в любом хозяйстве. Для того, чтобы погреб приносил максимум пользы и правильно функционировал, его нужно правильно оборудовать.

Требования к подвальным помещениям

Подвальное помещение должно находиться в надлежащем состоянии, чтобы не создавать аварийных ситуаций.

Любая поземная конструкция – это всегда риск, при планировке подвала необходимо учитывать:

  • Тип почвы.
  • Близость подземных вод.
  • Температуру грунта.

Совет. Начинать строительство подвала необходимо только после детального анализа всех этих показателей, так как халатное отношение к этому вопросу может привести к катастрофе.

Итак:

  • Строить подвал нужно по четко выработанной схеме, созданием которой должны заниматься только специалисты, которые могут сконструировать план постройки.
  • План дома с подвалом также требует специальных знаний и навыков при создании.

Фундамент сооружения с подвальным помещением выглядит иначе, основу для конструкции нужно делать более крепкую и устойчивую.

Классификация подвалов по планировке и назначению

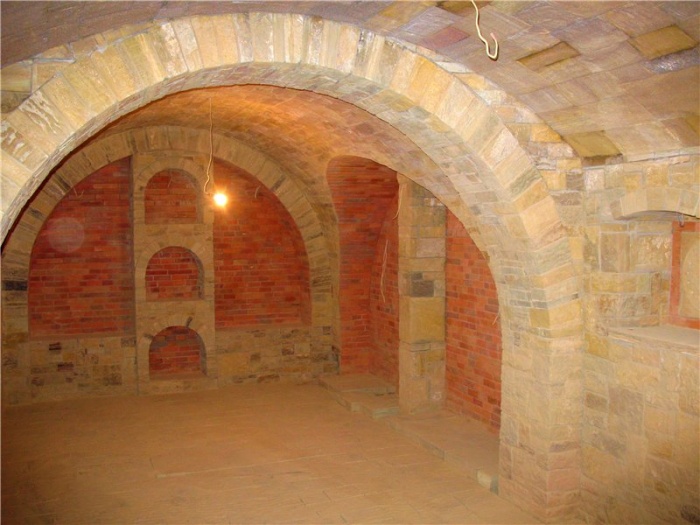

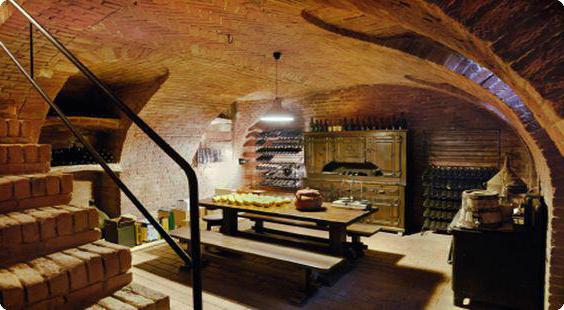

На фото видно, что каменное подвальное помещение используется в качестве винного погреба

На фото видно, что каменное подвальное помещение используется в качестве винного погреба

Подвальные помещения используются для разных целей, исходя из этого, можно сделать вывод, что конкретному виду подвала предъявляются определенные требования при строительстве.

Рассмотрим основные виды подвалов:

Совет. При строительстве любого погреба может возникнуть масса сложностей. Для того, чтобы избежать серьезных проблем, необходимо ознакомиться с основными трудностями, которые могут встретиться.

Самая распространенная проблема подвальных помещений – это неприемлемая температура:

  • Особенно остро эта задача стоит в тех случаях, когда вы планируете хранить овощи.
  • Для сохранности продуктов необходимо создать в подвале самые благоприятные условия, а чтобы контролировать температуру воздуха, вам понадобится повестить в погребе термометр, желательно спиртовой, чтобы избежать опасного отравления ртутью.
План естественной вентиляции погреба

План естественной вентиляции погреба

Еще одной часто встречающейся проблемой является повышенной уровень газа в подвале, в основном, углекислого газа:

  • Проверить загазованность вы можете с помощью огня, если в подвале гаснут спички или свечи, тогда вам необходимо избавиться от углекислого газа.
  • Для этого нужно хорошо проветрить помещение, можно использовать раскаленный уголь для того, чтобы уменьшить уровень углекислого газа.

Такой показатель, как влажность, также играет важную роль в создании благоприятных условий в погребе:

  • Если уровень влажности высокий, тогда есть большая вероятность начала гнилостных процессов, с которыми будет тяжело справиться в дальнейшем.
  • От повышенной влажности будут страдать не только ваши запасы, но и сама конструкция погреба, что впоследствии может привести к обвалам.

Обратите внимание! Особой осторожности необходимо придерживаться в том случае, если в подвале есть деревянные конструкции, которые быстро поддаются порче под воздействием влаги.

  • Для того, чтобы сохранять благоприятные условия в подвале, необходимо следить не только за температурой, но и за влажностью.
  • Поэтому рядом с градусником повесьте аппарат для измерения влажности.

Контролируя условия окружающей среды в подвале, вы сможете быстро устранить появившиеся проблемы.

Советы при сооружении погреба

Для того, чтобы построить хороший погреб и всегда поддерживать в нем благоприятные условия, нужно знать некоторые правила по его сооружению и обслуживанию.

Существует три основных требования к постройке и обслуживанию погреба:

Примечание. Для того, чтобы в погребе всегда была необходимая температура воздуха, нужно правильно подобрать место для строительства. Важную роль играет глубина помещения, конечно, она зависит и от грунта.

Погреб в доме: план должен составлять специалист, который точно знает, какой фундамент необходимо заложить при строительстве

Погреб в доме: план должен составлять специалист, который точно знает, какой фундамент необходимо заложить при строительстве

Чтобы поддерживать в подвале необходимую влажность, нужно правильно выбрать место под постройку и хорошо изолировать помещение:

  • При строительстве очень важно избегать мест с приближенными внутренними водами, их наличие может привести к разрушению сооружения.
Для хорошей вентиляции в подвале нужно составить ее схему, при разработке которой необходимо учитывать план погреба в доме

Для хорошей вентиляции в подвале нужно составить ее схему, при разработке которой необходимо учитывать план погреба в доме

  • Вентиляция необходима в погребе любого типа, так как под землей нет свободного доступа воздуха.

Совет. Во время заморозков вентиляционную трубу нужно изолировать, оставляя маленький просвет для доступа кислорода. Лучше воспользоваться специальными фильтрами, которые ограничивают попадание грязи и мусора в помещение.

Минимальная высота подвала должна составлять два метра, это самый оптимальный размер, который не будет ограничивать движения человека. При строительстве подвала вы сами выбираете его высоту, отталкиваясь от своих особенностей и требований.

Обработка подвальных помещений и их обслуживания

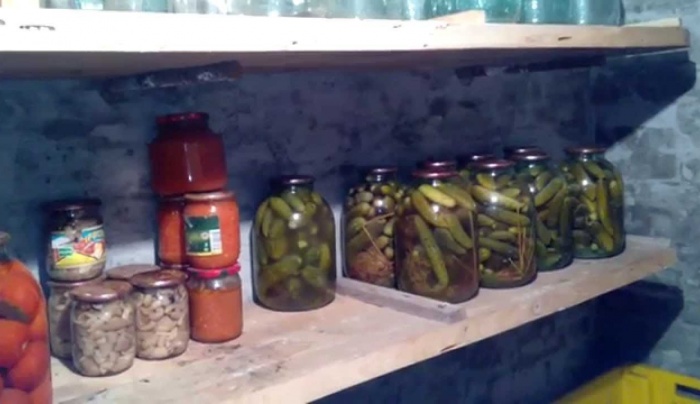

Уход за подвальным помещением

Уход за подвальным помещением

Любые подвальные помещения нуждаются в дезинфекции и обработке, какие бы благоприятные условия среды не были, его обязательно нужно чистить и убирать:

  • Лучше всего делать это весной, когда снег оттаял, а земля начала прогреваться.
  • Для начала из подвала убираются мусор и грязь, освобождается как можно больше места.
  • Стены могут обрабатываться гидроизоляционной жидкость, чтобы создать в помещении максимальную сухость.
  • Стены покрываются известью или другими материалами для того, чтобы снизить вероятность гнилостных процессов.
  • Если в подвале имеются металлические конструкции, тогда необходимо обработать и их.

В подвальных помещениях металл подвергается коррозии и разрушению, поэтому необходимо красить его для защиты и укрепления.

Советы по составлению схемы

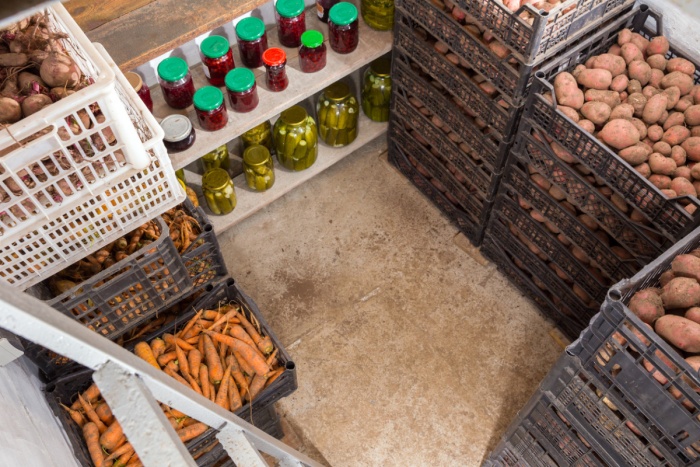

Пример планирования подвального помещения для хранения овощей
Пример планирования подвального помещения для хранения овощей

Схема погреба должна быть грамотно составлена для того, чтобы вы всегда смогли воспользоваться ею при ремонте или реконструкции:

  • Точность расчетов и правильность плана подвала стратегически важны для долговечности сооружения.
  • Схемы монолитного подвала должны быть рассчитаны с учетом давления, которое оказывает монолит.

Совет. В таких подвалах необходимо делать надежную конструкцию из арматуры, провести процедуры гидроизоляции в последующем. Плотность бетона для строительства нужно рассчитывать с учетом оказываемого давления.

В план дома входит схема постройки погреба

В план дома входит схема постройки погреба

Последовательность построения погреба на дачном участке

Для того, чтобы начать стройку погреба своими руками, необходимо провести предварительные исследования местности:

  • Для начала выясните точную глубину местных колодцев, это даст вам ценную информацию о наличии подземных вод.
  • Изучение геологической оболочки поможет вам определиться в том, какие материалы нужно использовать при строительстве.
  • После этого вы сможете определить приблизительную цену стройки сооружения.

Обратите внимание! Наличие и активность подземных вод необходимо проверять весной, когда снег начинает таять и уровень воды максимально высокий.

  • Последовательные и точные исследования помогут вам быстро сориентироваться в плане ваших дальнейших действий.
Как правильно спланировать дачный участок

Как правильно спланировать дачный участок

  • Учтите, что самая оптимальная глубина подвала составляет два метра, именно на такой глубине вы сможете легко поддерживать необходимые температуры и влажность воздуха. Вентилировать помещение, находящееся на такой глубине, также не составит никакого труда.
  • Размеры погреба вы выбираете самостоятельное, самое главное, чтобы величина помещения удовлетворяла все ваши потребности и умещала необходимые запасы.
  • Пол подвала обязательно должен быть высыпан песком, так как этот материал идеально подходит для сооружений с повышенной влажностью.

Под верхним шаром стен должна быть глиняная прослойка, которая будет способствовать защите сооружения от влаги. А для более подробной информации рекомендуем посмотреть видео в этой статье и ознакомиться со всеми деталями строительства погреба.


Проекты домов с подвалом. Особенности планировки, рекомендации. Планировка домов с подвалом


№116-02. Готовый проект мансардного дома с подвалом на шесть комнат (415,7 м2)

Проект мансардного дома с подвалом

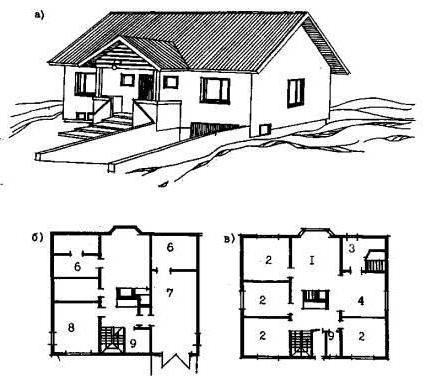

План подвала дома с подвалом
План 1-го этажа дома с подвалом
Согласно архитектурному проекту:Стоимость данного проекта см. на нашем новом сайте "Дом Морозовых"

Технико-экономические показатели:

Количество этажей - 2 +мансарда

Количество комнат - 6

Общая площадь - 415,7 м2Жилая площадь - 152,1 м2Площадь застройки - 223,1 м2

Описание проекта: - Здание запроектировано одноэтажным с устройством мансарды и цокольного этажа. - Фундаменты ленточные монолитные из бетона класса С16/20;  - Стены наружные - блоки газосиликатные марки 600 В2.5 на клею - 300 мм. Утеплитель - пенополистирол - 30мм.  Снаружи облицовка лицевым керамическим кирпичом;
План мансардного этажа дома с подвалом
 - Перекрытия - сборные ж/б; - Кровля запроектирована стропильная с покрытием из керамической черепицы.

Расход строительных материалов:1. Фундаменты ленточные:      - бетон класса С16/20 - 102,4 м32. Стены наружные:      - блоки газосиликатный толщ 300мм - 71,8 м3      - утеплитель пенополистирол. толщ 30мм - 7,2 м3      - кирпич полнотелый лицевой - 41,2 м33. Стены внутренние:     - внутренние несущие (кирпич пустотелый) - 34,7 м3     - перегородки (кирпич пустотелый) толщ. 120 мм - 14,9 м3     - вентшахты (кирпич полнотелый) - 15,55 м3

Проект мансардного дома с подвалом на шесть комнат
4. Колонны:     - кирпич керамический лицевой - 0,75 м3     - монолит (бетон) - 2,84 м35. Покрытие кровли - 307,25 м22

Состав проекта (с иллюстрациями):Подробнее »

Проект мансардного дома с подвалом на шесть комнат
Проект мансардного дома с подвалом на шесть комнат
Проект мансардного дома с подвалом на шесть комнат
Проект мансардного дома с подвалом на шесть комнат
Проект мансардного дома с подвалом на шесть комнат

  _____________________________________________________________

Полезное:
Архив готовых проектов:

proekty-domov-kottedzhej.blogspot.com

Планировка и чертежи подвала частного дома

Такое помещение, как подвал, вещь для частного дома незаменимая, ведь никакой холодильник не сможет вместить такого количества банок с консервами, соленьями, вареньем, овощами, и другими запасами. Практически каждый человек, имеющий собственное жилье, может сдел

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения

Подвал сегодня выполняет множество функций и является важной деталью любого жилого помещения. Он может выступать не только как постройка для хранения провизии или вещей сезонного использования, но и быть полноценной жилой территорией. Правильное обустройство подвального помещения поможет организовать надежное место для хранения продуктов, выполнить функцию винного погреба, спортивного зала или котельной.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 01

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 02

Особенности

То, что принято называть подвалом, имеет много вариаций и отдельных названий.

Есть много типов подвальных помещений, отличающихся по функциональности и особенностям расположения, а именно:

  • подвальный этаж. Основание расположено ниже уровня нулевой отметки. Комфортная температура достигается естественным способом или при помощи различных отопительных устройств;
  • подполье – это территория под постройкой между почвой и основанием первого этажа;
  • техническое подполье. В нем располагаются инженерные коммуникации: электрокабеля, водоснабжение, канализационная система. В техническом подполье также могут размещаться котлы и насосы;
  • подполье с вентиляцией. В зданиях, построенных на территориях с очень низкой температурой, нужно постоянно проветривать помещение между почвой и самой постройкой. Такое подполье размещается под цокольным или техническим перекрытием;
  • цокольный этаж размещается ниже показателя нулевой отметки. Зачастую используется в качестве мастерской, сауны, гаража или котельной;
  • погреб зачастую используется для хранения продуктов питания. Он может размещаться как под жилым помещением, так и отдельно на участке.

В этой статье под термином «подвал» будет подразумеваться помещение, расположенное под жилым домом. Стоит рассмотреть его устройство и особенности сооружения.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 03

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 04

Проекты

Строительство частного дома с подвальным помещением требует проведения специальных процедур перед началом работ. К ним относится геологическое исследование несущего грунта. Только после него можно приступать к составлению проекта подвала и быть уверенным в том, что он не будет нарушать какие-либо требования нормативных документов. Если проектом предусмотрен отдельный этаж под подвал, соразмерный со всей площадью здания, нужно оборудовать арочные и дверные отверстия в фундаменте. Рекомендуемая высота составляет примерно 2 метра. Она даст возможность использовать подвальное помещение в полной мере.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 05

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 06

Оборудовать весь подвал ниже уровня почвы нелогично, средняя высота стен над землей должна быть от 50 до 100 см. Важно помнить о том, что строительство подвала с глубиной более 150 см может привести к подтоплению подземными водами. С фундаментом, оборудованным ниже уровня подземных вод, возникнет необходимость в дренажной системе. Иногда вместо этого можно искусственно понизить этот уровень или построить подвал выше него. Но эти варианты несут за собой значительные финансовые затраты.

А также при разработке и проектировании подвального помещения стоит уделить внимание инженерным и коммуникационным каналам. Чтобы в ходе строительства не нужно было разрушать стены и потолок, необходимо заранее продумать места размещения труб подачи и слива воды, электролиний и подобных коммуникаций. Фундамент строения подвержен боковому давлению, которое может привести к разрушению стен. Прочность подвального помещения смогут обеспечить внутренние стены. Для этого необходимо оборудовать основу из бетона и объединить ее с несущими элементами здания арматурной сеткой.

Фундамент под кирпичный дом с подвалом. Расчет фундамента и толщины стенки

Фундаменты и стены подвала испытывают не только вертикальные нагрузки от дома и собственного веса, но и боковое давление грунта. Поэтому работу конструкции нельзя рассматривать так же, как в обычных бесподвальных домах.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 07Все расчеты нужно провести заранее Источник vashdomnn52.ru

В результате бокового воздействия при недостаточной толщине стенки и ширине фундамента возможны деформации, сдвиг и наклон подошвы, проседание грунта под опорной частью. Это приведет к потере устойчивости конструкцией, ее разрушению.

Расчет фундамента дома с подвалом подробно расписан в "Пособии по проектированию зданий и сооружений", в котором на примерах дан алгоритм определения оптимальных размеров, схемы армирования конструкций цокольного этажа. Если не проводились геологические исследования, расчетное сопротивление грунта принимают с большим запасом. Соответственно, элементы будут иметь не только значительный резерв по прочности, но и перерасход по материалам. Рациональное решение - когда опорная часть шире стенки фундамента.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундамента для дома с цокольным этажом, воспользуйтесь следующим калькулятором :

Строительные работы

В частном строительстве наибольшее распространение получили ленточные и плитные фундаменты с подвалом. Стены возводят из монолитного бетона или сборных элементов - кирпича, блоков.

Проект армирования фундамента с подвалом Источник builderclub.com

Строительные работы включают:

  1. Устройство армированной монолитной плиты или ленты.
  2. Возведение стен.
  3. Монтаж перекрытия из деревянных балок или железобетонных панелей.

Плиту армируют одним или двумя рядами сеток, ленту - каркасами по расчету. Применяют бетон марки не ниже М200. Монолитные стенки усиливают вертикальными стальными стержнями, в блочных или кирпичных через каждые 300-400 мм по высоте прокладывают горизонтально проволоку или арматуру. В углах и стыках устанавливают Г- и П-образные металлические элементы для восприятия разнонаправленных напряжений.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 08Монтаж перекрытия Источник 3.com.ua

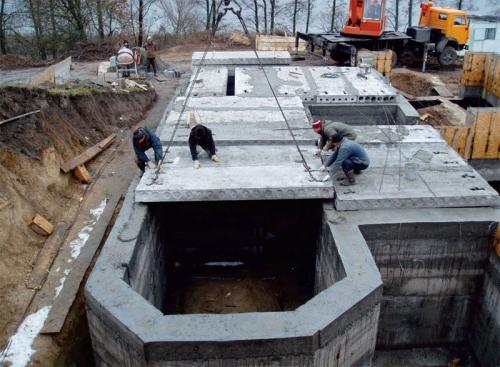

Железобетонные плиты опирают на 2 противоположные стены на глубину 70-120 мм. Деревянные балки перекрытия монтируют в "гнезда" или встык с помощью накладных элементов. От гниения древесину обрабатывают антисептиками.

Для устройства небольших погребов подходят свайные и ленточные фундаменты. В этом случае подземное помещение располагают под домом на некотором расстоянии от опор, чтобы ослабление толщи грунта и нагрузка от стенок не привели к перекосу или заваливанию оснований.

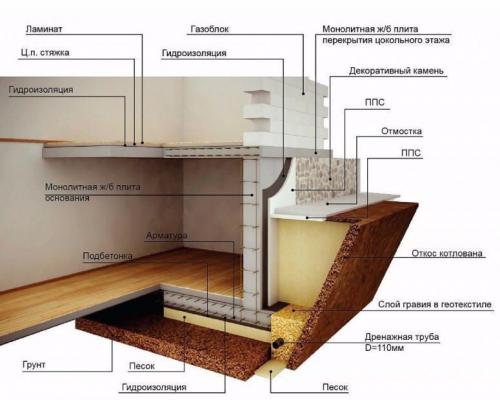

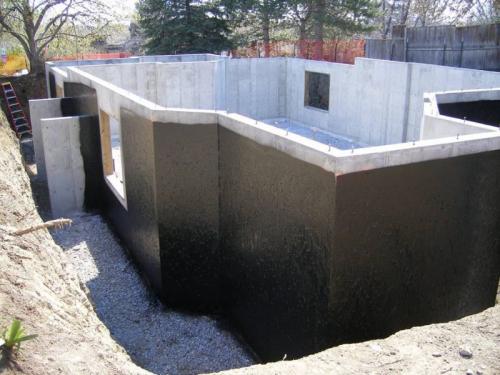

Гидроизоляция

Защита от попадания влаги - важнейшая часть работ при строительстве цокольного этажа. Стыки стен и плиты герметизируют расширяющимися лентами и специальными растворами.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 09Гидроизоляция Источник custom-concrete.biz
Это может быть интересно! В статье по следующей ссылке читайте про расчет количества цемента на куб бетона для фундамента .

Снаружи и изнутри фундамент для дома с подвалом обрабатывают:

  • окрасочными составами;
  • напыляемыми веществами;
  • рулонными материалами;
  • проникающей гидроизоляцией.

Работы проводят с соблюдением технологии. Обмазку осуществляют в несколько слоев. Проникающую гидроизоляцию наносят неоднократно, следя, чтобы не было пропусков и зазоров. Обклейку - в 2 слоя с нахлестом и проклейкой швов. Обрабатывают конструкции по всей высоте.

От качества выполненной изоляции зависит возможность полноценной эксплуатации цокольного этажа, долговечность здания в целом.

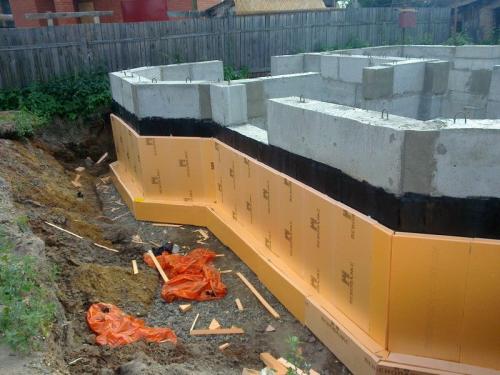

Утепление фундамента дома с подвалом

Цокольный этаж нуждается в обязательном утеплении. Промерзание стен неблагоприятно сказывается на микроклимате не только подвала, но и всего дома. Отсутствие теплоизоляции приводит к разрушению поверхности бетона над уровнем земли, деформациям фундамента из-за пучения в прилегающих слоях грунта. К тому же неизбежны теплопотери.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 10Утепление подвала Источник zen.yandex.ru

Теплоизоляцию можно выполнить снаружи и внутри помещения. Для наружного утепления применяют неподверженные действию влаги материалы:

  • экструдированный пенополистерол в плитах;
  • пенопласт;
  • термопанели;
  • К наружному утеплению фундамента относится устройство отмостки. Она препятствует затеканию воды в пристеночное пространство, проникновению холода сквозь слой грунта.

    Изнутри цокольный этаж утепляют, если нет возможности провести эту операцию снаружи. Тепло сохранится в помещении, но стены не будут защищены от холода. Проникшая в поры и капилляры вода при понижении температуры замерзает, вызывая постепенное разрушение материала.

Столбчатый фундамент с подвалом. Виды фундаментов, подходящих для строительства дома с подвалом

Подвальное помещение строится параллельно с фундаментом дома, поэтому следует подробно ознакомиться с типами фундаментов, которые подходят для обустройства подвала.

Столбчатый фундамент

Этот тип основания отличается довольно короткими сроками возведения с высокой стоимостью монтажных работ. Объясняется это необходимостью использования специальной техники для установки столбов и выполнения специальных расчетов для определения количества опор и их расположения.

Конструктивные особенности столбчатого основания делают затруднительным обустройство подвального помещения, поэтому дом с подвалом на таком основании возводится очень редко.

Плитное основание

Фундамент в виде монолитной железобетонной плиты требует больших материальных и трудовых затрат. Строительство такого основания заключается в заливке плиты, которая будет одновременно служить полом в подвальном помещении. В этом случае вход в здание сделать не так просто, необходимо устанавливать достаточно сложную лестничную конструкцию. Плитный фундамент для дома с подвалом можно назвать идеальным вариантом в том случае, если строительство ведется на проблемных неустойчивых грунтах.

Основание в виде монолитной бетонной ленты

Фундамент ленточного типа является самым популярным и надежным вариантом, так как позволяет равномерно распределить нагрузку от основного строения. При обустройстве подвального помещения можно использовать вертикальные части бетонной ленты в качестве стен. Поэтому высота подвала становится определяющим значением при вычислении глубины заложения фундамента ленточного типа.

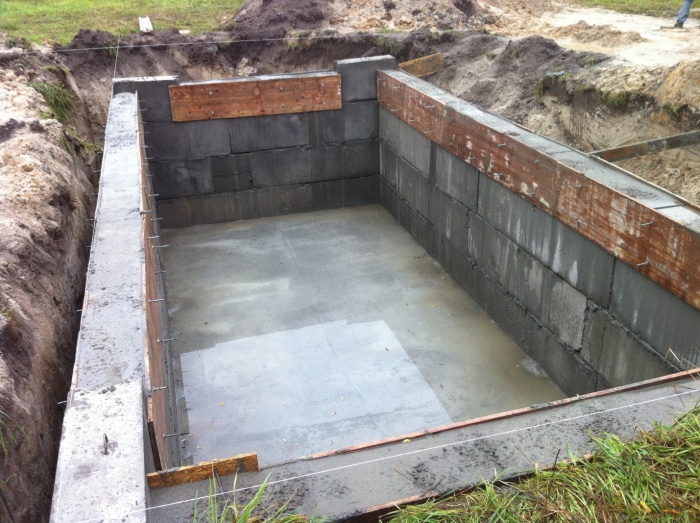

Основание из бетонных блоков

Блочный фундамент можно назвать разновидностью ленточных оснований, так как возводится посредством установки армированных блоков. Блочные элементы также становятся стенами подвального помещения. Скрепление блоков выполняется с помощью бетонного раствора. Сложностью возведения такого основания можно назвать необходимость использования специальной техники для укладки блоков, так как они имеют достаточно большой вес. Читайте также подробную статью о строительстве фундамента из блоков ФБС и про то, как правильно выбрать фундаментные бетонные блоки .

Фундамент для двухэтажного дома с подвалом. Какая должна быть глубина ленточного фундамента?

Фундамент для двухэтажного дома с подвалом. Какая должна быть глубина ленточного фундамента?

Фундамент, который называют ленточный – один из самых распространенных видов фундамента. Его строят и под небольшую хозяйственную постройку, и под баню, и под дачу, и под большой дом с подвалом. В нашей статье Вы узнаете, какой глубины делать ленточный фундамент.

Свое название такой фундамент получил из-за того, что представляет собой бетонную ленту, проложенную под каждой из стен будущей постройки. На эту ленту кладут кирпичи, шлакоблоки, брус или бревна. В зависимости от стройматериалов из которых будет строиться дом. Сам фундамент чаще всего строят из бетона, армированного бетона или бетонных блоков. Хотя, есть варианты, когда вместо бетона используют камень.

Фундамент для двухэтажного дома с подвалом. Какая должна быть глубина ленточного фундамента?Глубина заложения ленточного фундамента может быть разной в зависимости от типа фундамента. Различают два типа такого основания:

  • Мелкозаглубленный
  • Заглубленный

Первый вариант используют для строительства небольших каменных хозяйственных построек, каменного дома в один этаж без подвала, дома, который будет построен из бруса или бревна. Такое основание хорошо подойдет и под каркасные дома.

Второй тип фундамента сооружают под большие каменные дома или дома в два этажа. Делают его и тогда, если под домом хотят соорудить большой подвал.

При выборе основания, нужно хорошо взвесить, какой именно фундамент необходим. Дело в том, что заглубленный фундамент требует значительных материальных затрат. И выбирать такой вариант нужно только тогда, когда в этом действительно есть необходимость.

Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

Конструкция цокольного этажа фактически является фундаментом для всего дома. Нагрузка передается через стены на грунтовое основание. Перед началом строительства проводят инженерные изыскания — определяют тип почвы, ее несущую способность, глубину залегания подземных вод.

Последняя характеристика — основополагающая для принятия решения о возведении подвала. При высоком УГВ его строительство — рискованное мероприятие. Как бы качественно и правильно ни была бы выполнена гидроизоляция, существует большая вероятность протечек через некоторое время от начала эксплуатации. Рекомендуется отметку пола цокольного этажа поднять над уровнем грунтовых вод не менее, чем на 0,5 м.

Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

Ленточный фундамент с подвалом

Строительство фундамента для дома с подвалом включает этапы:

  1. Подготовительные работы — очистку, выравнивание площадки, срезание и перенос плодородного слоя почвы в отвал на компостирование, перемещение коммуникаций, закупку и складирование материалов.
  2. Разметку плана дома на местности, разбивку осей, установку обносок.
  3. Земляные работы — выкапывание котлована, транспортировку земли, обратную отсыпку.
  4. Строительные работы — устройство основания под подвал, возведение стенок, монтаж перекрытия.
  5. Устройство дренажа.
  6. Гидроизоляцию.
  7. Строительство подвала под домом приравнивается по трудоемкости и стоимости к возведению фундамента с надземным этажом. Он может располагаться под всем сооружением или его частью.

    Земляные работы и водоотведение

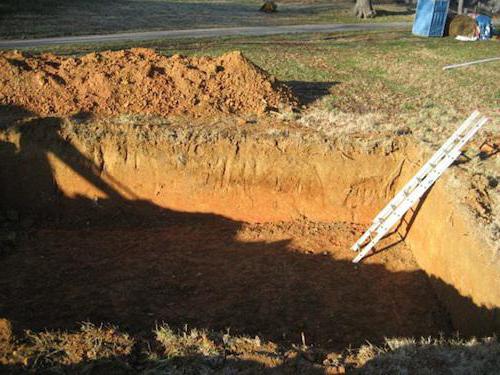

    После разметки фундамента приступают к рытью котлована. Чаще всего это делают механизированным способом — экскаватором, фронтальным погрузчиком. Вручную копать и вывозить большой объем земли очень трудоемко.

    Земляные работы и последующее устройство фундамента нужно проводить, по возможности, без временного разрыва, чтобы избежать поступления поверхностных вод в яму. Дождь или таянье снега приводят к размоканию грунтов, размыву стенок котлована, заливанию уже установленного арматурного каркаса. По периметру формируют неразрывный бортик из земли высотой 30-50 см, чтобы дождевая вода не стекала с окружающего участка.

    Фундамент для деревянного дома с подвалом. Строительство фундамента для дома с подвалом

Подвал под частью дома. Почему необходим подвал под жилым домом

Идея строительства подвала под домом возникает, как правило, в тех случаях, когда исчезают или устраняются причины, которые мешали обустройству подвального помещения в процессе постройки дома, или без подвала уже просто обойтись невозможно.

Чаще всего хозяева соглашаются строить подвальное помещение под домом:

  • Из местных водоносных горизонтов, близких к поверхности грунта, ушла вода. Уровень грунтовых вод позволяет сделать подвал или погреб без оглядки на возможность подтопления помещения;
  • Хранить урожай просто негде, существующий погреб мал, и расстраивать или увеличивать его нет возможности, поэтому нужно сделать подвальное помещение под частью дома;
  • Силы пучения и уровень промерзания грунта достаточно высоки, сделанный подвал позволит частично утеплить фундамент и снизить угрозу разрушения конструкции основания дома.

Важно! В любом случае строительство подвального помещения будет затруднено необходимостью сделать собственными руками огромный объем земляных работ.

Оптимальным вариантом было бы сделать подвал под частью дома, например, со стороны хозяйственных или вспомогательных помещений дома. Рытье котлована из жилой комнаты потребует переносить большое количество извлеченного грунта и грязи, сделать это без последствий для обстановки внутри дома достаточно сложно.

Второй, не менее интересный способ построить подвал – сделать его с отдельным входом с улицы. В таком случае жильцы дома будут полностью избавлены от проблем, связанных с рытьем котлована.

Где и как сделать подвал

Для обычных ленточных конструкций фундамента строительство подвала не представляет особой проблемы, кроме того, что большинство строительных и отделочных операций придется сделать в крайне неудобных стесненных условиях. В этом случае главное-сделать котлован под подвальное помещение с габаритами стен, которые минимум на метр-полтора не доходят до ленточного основания фундамента.

Значительно сложнее ситуация с малозаглубленными или плитными конструкциями фундамента. В первом случае сделать подвальное помещение мелким нет смысла, а углубляться в грунт ниже уровня опорной поверхности фундаментной ленты опасно, это может привести к сваливанию бетонного основания дома в котлован подвала.

Для плитных конструкций фундамента проблем,как правильно сделать котлован, практически не возникает, если после обустройства подвального помещения удельное давление на грунт не превысит его несущей способности. Строительство любого здания выполняется с определенным запасом величины давления на грунт, но двукратное уменьшение опорной поверхности плиты после строительства подвала может привести к разлому плитного массива.

Поэтому, прежде чем решать, где и как сделать подвал под домом своими руками, стоит посоветоваться с опытными специалистами в области строительства фундаментов.

Варианты фундамента для дома с подвалом. Технология строительства фундамента с подвалом

Варианты фундамента для дома с подвалом. Технология строительства фундамента с подвалом

В ряде случаев владельцам домов не хватает тех помещений, которые располагаются на поверхности. Решается эта проблема вроде бы просто — за счет организации подвала. Но важно учесть, что каждый такой случай требует видоизменения фундамента дома.

Особенности

Фундамент с подвалом неизбежно выходит дороже и сложнее простого аналога. Увеличивается объем земляных работ, возрастает расход конструкционных материалов. Больше потребуется уделить внимания профилактике проникновения воды и возникновения конденсата. К сведению: фундаменты, рассчитанные на подвальное помещение, независимо от свойств грунта и тяжести постройки делаются заглубленными.

При расчетах во внимание принимается уровень стояния почвенных вод и характеристика земли в конкретном месте.

Виды

Прежде чем сделать в доме подвал, нужно разобраться с видом фундамента под него. Чаще всего основание делают ленточным. Окончательный выбор делается после изучения механических и пучинистых свойств грунта.

Важно: лента может быть не только монолитной, но и сборной по исполнению.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 16

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 17

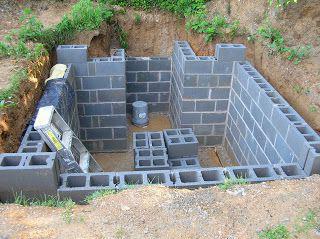

Применение готовых блоков радикально экономит время и позволяет не опасаться низкого качества работ. Монолитные ленточки формируются обязательно с опалубкой, причем заливать бетон в нее нужно строго за один прием.

В любом случае потребность в строительном растворе и других материалах выясняется при помощи специальных расчетов. Обязательно размечают строительную площадку, чтобы избежать возникновения проблем. Котлован под ленту делают максимально ровным, а внизу кладут слои щебня и песка, которые придется основательно трамбовать. Для опалубки допускается использование прочных деревянных досок толщиной не менее 25 мм. Ленту принято армировать металлическими прутьями сечением 1,2-1,6 см.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 18

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 19

Следует избегать выхода каркасных элементов за пределы фундамента. А в идеале их концы должны быть заглублены на 30 мм или около того. Особенное внимание уделяют укреплению углов и наиболее низких точек. Гидроизоляция лент производится битумом, рубероидом либо более современными материалами. Ленточный фундамент может быть использован даже для получения подвала с погребом.

Такое решение позволяет сохранить продукты и другие скоропортящиеся вещи, независимо от наличия электроэнергии, в любой сезон года. Даже если холодильник поломается, погреб может выручить. Причем как раз ленточное основание наилучшим образом подходит для этой цели. Если фундамент выполнен по плитной технологии, придется или вовсе отказаться от погреба, или оборудовать его за пределами основного дома.

В любом случае над погребами следует оборудовать какое-то строение, это позволит улучшить вентиляцию и повысить эффективность сушки.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 20

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 21

Простой подвал (без погреба) может быть возведен и на монолитной плите. Такая практика лучше всего подходит для усложненных грунтов, то есть:

  • пучинистых;
  • просадочных;
  • активно сжимаемых и так далее.

Классическая плитная схема требует понижения фундамента глубже, чем промерзает грунт. В плавающем варианте крепление производится на 0,6-0,8 м ниже поверхности земли, независимо от промерзания. Котлован придется рыть на 2 м больше предполагаемой плиты по всем направлениям. Зарезервировав это место, намного легче можно будет провести фундаментные работы. Дно котлована требуется тщательно утрамбовать.

Засыпав подушку, приступают к формированию подбетонки, то есть стяжки толщиной 4 см. Собственно бетонирование проводится с использованием пескобетона М300. Щебень нужно поливать порциями этого раствора, а не всем им сразу, только так можно получить своеобразную «корочку». Когда предварительная стяжка сформирована, можно заняться уже гидроизоляцией. Для нее используют в основном рулонные материалы на битумной основе.

Альтернативой описанным решениям оказывается устройство фундамента под подвал из блоков ФБС. Подобная конструкция отличается тремя достоинствами:

  • наращивает полезную площадь дома;
  • делает постройку устойчивее;
  • повышает энергетическую эффективность, поскольку стенки подпольного пространства утепляются.

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 22

Строить с дом с подвалом. Подвал: тонкости проектирования и создания подвального помещения 23

Фундаментные блоки различаются и приспосабливаются к габаритам зданий. Но по мнению специалистов, удобнее всего применять самые крупные изделия, а все прочие лучше всего используются в качестве доборных деталей. Дело в том, что никакие расчеты и тщательные приготовления не позволяют избежать возникновения пустот и недобора по длине. ФБС отличается совершенной безопасностью для здоровья людей и окружающей среды. Этот материал не станет накапливать грибковые очаги и не будет поражен колониями микробов.

Что касается недостатков ФБС, стоит помнить об их высокой цене. Однако ввиду отсутствия арматуры плата за строительство 1 куб. м оказывается все равно меньше, чем при использовании монолитных плит. Более серьезно то обстоятельство, что стыки не удастся загерметизировать на 100%. Наливные варианты фундамента гораздо лучше переносят контакт с подземными водами и с насыщенными водой грунтами. Еще важно помнить, что ФБС тяжелы, нормальная работа с ними без помощи автомобильных кранов и подготовленных монтажников невозможна.

Источник: https://otoplen-dom.ru/stati/stroim-dom-s-podvalom-chto-daet-podval

Видео фундамент с подвалом. Строительство. Завершающий этап. Часть 1

Проект погреба - постройка типового хранилища в деталях

Небольшой погреб возле дома создаёт на участке атмосферу уюта и обжитости. Построить его совсем несложно, а труды будут сполна вознаграждаться каждую осень и зиму. Типовой проект погреба предполагает небольшое заглублённое помещение из камня и бетона, укрытое земляным валом.

Естественные условия позволяют хранить в нём фрукты, овощи, консервацию, а также домашнее вино или пиво. Скромные размеры погреба компенсируются большим количеством полок и стеллажей, разместить которые поможет предварительный план помещения. Снаружи погреб оформляется в соответствии со вкусами хозяев и может быть очень гармонично вписан в ландшафт.

Погреб считается сельскохозяйственной пристройкой, поэтому для него не нужно оформлять специальные разрешения. Но если котлован пересекает теплотрассу, трубы водоснабжения и другие важные инженерные системы, лучше нанять подрядчика и составить план будущей постройки.

Типовой проект погребаТиповой проект погреба

Устройство погреба

Выделяют наземные, мелкозаглубленные и полностью заглублённые конструкции погребов. Традиционно погреб вкапывают в естественный холм. Если на участке такого возвышения нет, хранилище можно строить на ровной поверхности и создать холм, используя вырытую из котлована землю.

Основное помещение предваряет тамбур со ступенями. В очень холодном климате делается вторая дверь внизу (у основания лестницы), чтобы дополнительно защитить погреб от сквозняков. Иногда хранилище делят на несколько камер, создавая оптимальные условия для поддержания нужной температуры и влажности для разных продуктов. В маленьких хранилищах запасы расставляют по высоте: чем ниже полка, тем холоднее.

Схема погребаСхема погреба

Схема хранилища — вид сбоку.

Независимо от того, какой план постройки выбрал владелец, основа любого погреба ‒ это грунт на участке. Конструкция погреба и его глубина зависят от уровня залегания грунтовых вод. Но даже небольшое заглубление помещения даёт разницу в 5‒10 градусов по сравнению со средней летней температурой.

Важно, чтобы погреб был защищён тенью; особенно те части сооружения, которые не укрыты земляной насыпью. Входная дверь должна быть обращена к северу или на северо-восток. Солнце светит на этой стороне только в утренние часы. Следовательно, в погребе будет сохраняться прохладная температура даже в самые жаркие дни.

Оптимальные размеры погреба для одной семьи ‒ это 6‒7 кв. м. Можно сделать более просторное хранилище, но затраты на строительство и последующее содержание погреба тоже возрастут. Деньги лучше потратить на качественную гидроизоляцию и вентиляционную систему, ведь от этого зависит сохранность продуктов, их свежесть и вкусовые качества.

Схема погреба с торцаСхема погреба с торца

Схема хранилища — вид с торца.

Закладка фундамента

Для строительства выбирают расчищенное место без водоёма и деревьев поблизости.

Желательно соблюдать следующие рекомендации:

  1. Размеры котлована с каждой стороны должны быть на 20‒30 см больше желаемой площади погреба, в зависимости от предполагаемой толщины стен.
  2. Фундамент закладывается на глубине как минимум 0,3 м. Важно, чтобы уровень грунтовых вод был на 0,5 м ниже основания погреба.
  3. По периметру котлована делается опалубка, чтобы не осыпалась земля.
  4. Фундаментные столбы по углам устанавливают на тощий бетон высотой 10 см и заливают бетоном марки М200.

Гидроизоляция пола делается одним из двух способов:

  1. Дно котлована засыпают слоем песка со щебнем или битого кирпича. Можно залить щебень горячим битумом, но на сухом участке и при небольшом заглублении это необязательно.
  2. На влажном участке основание засыпают речным песком. Сверху внахлёст кладётся строительная плёнка или рубероид. Материал проклеивают битумом, а сверху досыпается песок до уровня пола без облицовки.

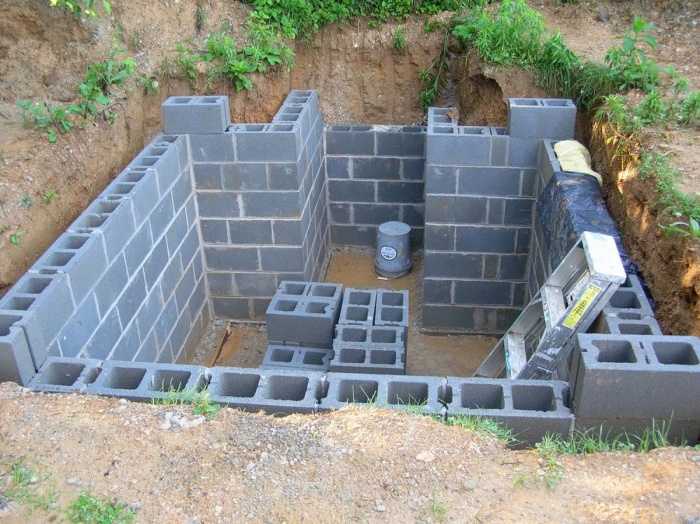

Возведение стен

При строительстве во влажном, склонном к пучению грунте, стены погреба делают из армированного бетона М350. Такая схема конструкции ‒ одна из самых популярных. Альтернатива бетону ‒ кирпич, натуральный или искусственный камень. Но эти материалы рекомендуют использовать на более сухих грунтах.

Процесс возведения стен:

  1. Для заливки бетонной стены делается опалубка и закладывается сетка арматуры с ячейками 40х40 см.
  2. Бетон заливается слоями и хорошо утрамбовывается.
  3. Вертикальная арматура, которая осталась сверху, послужит для соединения стен с потолочным перекрытием.
  4. Опалубку следует убирать лишь через 3–4 недели. Именно столько требуется бетону для затвердения, чтобы можно было продолжать работы.

Строительство тамбура и ступеней

Конструкции погребов с заглублённым фундаментом состоят из небольшого тамбура и основного хранилища. Помещение со стеллажами предваряет стационарная лестница, которая может быть отделена от погреба второй дверью. Воздух в тамбуре служит для теплоизоляции и поддерживает нужный микроклимат в основном хранилище.

Создавая план погреба, нужно продумать количество ступеней, а также высоту бетонного основания лестницы, за вычетом облицовочного материала. Лестница устанавливается на тощий бетон высотой 10 см. Ширина каждой ступени должна быть не менее 20 см.

Для заливки бетонной лестницы:

  1. Рубероидный настил пола соединяется с гидроизоляцией стен.
  2. Делается деревянная опалубка.
  3. Для основания лестницы используют бетон марки М250.
  4. Внизу делается небольшой колодец для осадков, накрытый решеткой.
  5. Пол, лестницу, а иногда и стены погреба облицовывают плиткой.

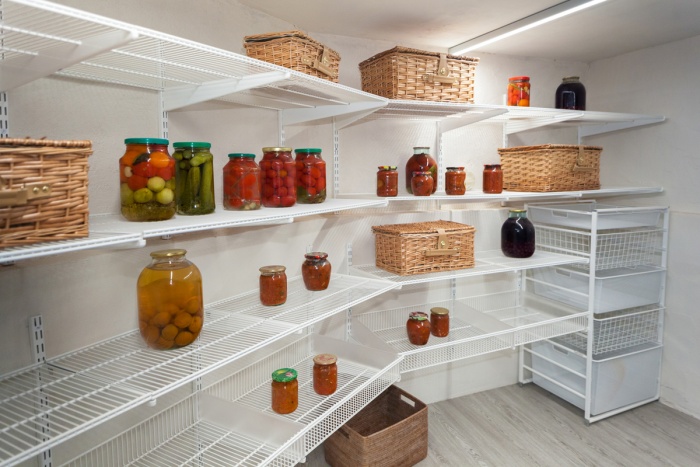

Предварительная схема полок и стеллажей на этом этапе строительства поможет сделать все необходимые отверстия для креплений.

Бетонная лестницаБетонная лестница

Бетонная лестница и небольшое дренажное заглубление перед входом.

Верхнее перекрытие

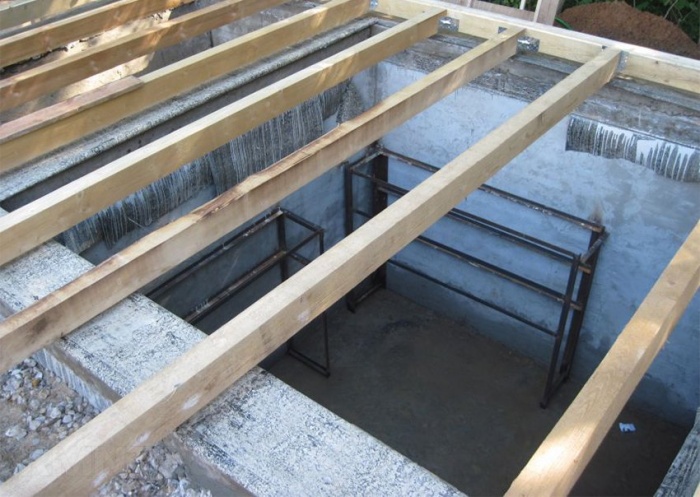

Потолок погреба делается при помощи несъёмной опалубки. Используют бетон марки не ниже М250.

Перекрытие погреба:

  1. Из брусьев и деревянных балок делается горизонтальная основа для потолочного перекрытия.
  2. На деревянную основу кладётся каркас из сетки с ячейками 20х20 см, который соединяется с арматурой стен вязальной проволокой.
  3. Опалубка заливается бетоном в несколько заходов, при этом каждый последующий слой старательно утрамбовывают, чтобы не образовалось пустот.
  4. Застывающий бетон защищают от воздействия солнца, ветра и осадков.
  5. Для равномерного застывания можно обрызгивать плиту водой.

После заливки перекрытия продолжать строительство следует не ранее, чем через 3 недели.

Гидроизоляция

Защитить помещение от влаги поможет следующий комплекс мер:

  1. Гидроизоляция стен делается грунтовкой и жидкими мастиками.
  2. Сверху наплавляется рубероид, который герметично соединяют с гидроизоляцией пола.
  3. Снаружи стены и потолок дополнительно утепляют пенополистиролом.
  4. Потолочное перекрытие изолируют двумя слоями рубероида.
  5. Поверх кладётся слой щебня и песка (или керамзита).
  6. На него стелется геотекстиль и насыпается плодородная земля.

Земляной вал, которым засыпают погреб снаружи, ‒ это естественная и эффективная теплоизоляция. Чтобы грунт не вымывался, на него высаживают траву или другие растения с густой корневой системой.

Если хозяева увлекаются садоводством и ландшафтным дизайном, такой холмик может стать «полотном» для множества оригинальных задумок по оформлению участка. Но грунт засыпается только после того, как будет закончен последний важный этап строительства ‒ вентиляционная система погреба.

Вентиляция

Без эффективной вентиляции продукты в погребе не смогут храниться достаточно долго. Циркуляция воздуха помогает регулировать температуру и влажность в помещении. Правильная схема вентиляции препятствует возникновению конденсата и защищает фрукты и овощи от гниения.

Трубы вентиляцииТрубы вентиляции

Вентиляционные трубы, выходящие на крышу.

План расположения вентиляционных труб может отличаться, в зависимости от размера и глубины погреба. Чаще всего отвод воздуха производится через крышу, но иногда продухи делают в стене.

Для приточно-вытяжной вентиляционной системы понадобятся две пластиковые трубы диаметром 80‒100 мм. Регулировка температура производится с помощью заслонок.

Принципы устройства вентиляции:

  1. Вытяжная труба размещается в наивысшей точке погреба под потолком.
  2. Приточная труба может располагаться в любом месте. Её нижнее входное отверстие должно находиться чуть выше пола, где скапливается холодный воздух.
  3. Обе трубы выводят наружу, направляя их при помощи фитингов.
  4. Зазоры в стене вокруг вентиляционных труб закрывают строительной пеной.
  5. Внешние выходные отверстия труб защищают от осадков при помощи козырьков.

Принцип приточно-вытяжной вентиляции заключается в том, что холодный воздух более тяжёлый и он скапливается внизу. Как только снаружи становится холоднее, чем в погребе, тёплый воздух уходит через вытяжную трубу, а более холодный поступает через приточную. Температура воздуха меняется даже в течение одних суток, за счёт чего происходит постоянная циркуляция воздуха. Когда температура опускается ниже ноля, одну или обе заслонки на вентиляционных трубах следует закрыть.

Также можно сделать вентиляционные воздуховоды из бетона. Когда погреб полностью построен, в перекрытии делается отверстие. При помощи опалубки и арматуры формируется бетонная труба. Гидроизоляция делается рубероидом и присыпкой из мелкого керамзита.

Оформление фасада

Технические требования к фасаду таковы, что дверь должна плотно прилегать к раме, не позволяя холоду и сквознякам проникать в помещение. Если погреб совсем маленький, без тамбура, и полки находятся сразу у входа, можно сделать двойную дверь, разделённую пополам горизонтально. Хозяева смогут брать продукты, открывая только верхний отсек двери, в то время как холодный воздух, который скапливается внизу, будет оставаться в помещении.

В зависимости от бюджета строительства, лицевую стену погреба облицовывают плиткой или камнем, как и внутреннюю часть хранилища. Холм можно вписать в план участка, добавив освещение и мощёную дорожку. Пятачок земли перед входом выкладывают брусчаткой и украшают влаголюбивыми растениями.

Удобная планировка и проекты дома с подвалом

Сегодня практически в любом частном доме есть подвал или гараж. Нередко требуются оба помещения. Планировка таких сооружений имеет много привлекательных преимуществ:

план подвального этажаплан подвального этажа

Планировка подвального этажа в современном доме

  1. Общая система отопления для всех жилых и нежилых комнат дома. Не требуется покупать дополнительный электрический обогреватель для гаража или подвала.
  2. Удобный вход в подвал из внутреннего пространства дома. Сходить за маринадами не будет обременительным при любых погодных условиях, и не нужно переобуваться и переодеваться.
  3. Обустройство подвала и гаража под землёй, если площадь дачного участка невелика.
  4. Строительство проводится в сжатые сроки.
  5. Тёплый гараж – зона комфорта для автолюбителя.

Проекты домов с подвалами и гаражами имеют и недостатки:

  1. Требуется организовать высококачественную систему вентиляции. Только в этом случае выхлопные газы не будут попадать в жилые помещения.
  2. Фундамент потребует больших капиталовложений по сравнению со строительством одного гаража. Необходимо при его возведении соблюдать определённые правила.
  3. Если вы выбрали проект с гаражом в подвале, тогда въезд осложняется из-за пандуса. дом с подвалом  дом с подвалом

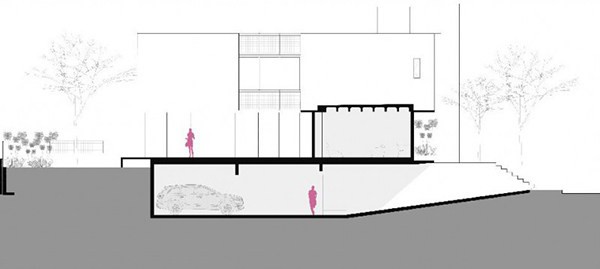

    Проект и планировка дома с подвалом и гаражом

  4. Двухэтажные дома с мансардой должны иметь хорошую гидроизоляцию фундамента.
  5. Перед заливкой основания следует организовать смотровую яму.
  6. Естественного освещения недостаточно, поэтому требуется продумать, как будут освещаться помещения подвала с гаражом.
Вернуться к оглавлению

Содержание материала

Возводим дома с мансардой, гаражом и подвалом

Можно строить дома с одним, двумя и большим количеством этажей. К популярным проектам относятся одноэтажные дома, где есть подвал или гараж. Дома 6 на 6 с мансардой также считаются востребованными.

Нужно ли вам подвальное помещение, требуется решить при заливке фундамента. Такой вариант считается удобным. Обустройство подвала – оптимальное решение для разгрузки территории от различных хозяйственных построек.

планировка дома с мансардой планировка дома с мансардой

Планировка всех этажей коттеджа с подвалом, гаражом и мансардой

Практичный хозяин сможет разместить здесь котельную, кладовую или бойлерную. Если в доме есть подвал, можно обустроить «тёплые полы». Их легко сделать, когда система отопления является автономной. Строительство подвала необходимо начинать при закладке основания будущего сооружения.

Комплексного подхода требует возведение жилого сооружения с мансардой. Помещение мансарды может быть непростым местом для складирования ненужных вещей. Здесь можно оборудовать мастерскую или кабинет. Планировку мансарды нередко используют как комнату для гостей. В процессе строительства мастер должен учитывать, что на фундамент будет оказываться дополнительная нагрузка, поэтому важно хорошо укрепить основание.

Строим подвальное помещение в одноэтажном доме

Начинать строительные работы рекомендуется после того, когда вы уже знаете, на какой глубине залегают подземные воды. Этот показатель влияет на глубину основания под будущее сооружение.

Важно, чтобы вода не появлялась в доме после дождя. Избавиться от неё сложно. Легче избежать проблем, сделав высокий фундамент. Главное, грамотно выполнить расчёты и чертежи.

Этапы работ:

  1. План должен отображать, где будет располагаться подземный гараж в доме и жилые помещения.
  2. Определитесь со списком материалов и их количеством. Необходимо рассчитать стоимость будущего строения.
  3. Подготовьте строительный участок под застройку. Уберите с него растительность. Поверхность необходимо выровнять. Если на месте строительства – болото, то осушите его. Для этого лучше обратиться за помощью специалистов, которые подскажут, какой способ является наиболее эффективным.схема подваласхема подвала

    Схема устройства подвального этажа

    Если фронт работы небольшой, тогда неровности и небольшую траву вы сможете убрать своими руками. Механизированные средства требуются, когда дачный участок является проблемным.

Составление плана жилого дома 10х10 рекомендуется доверить профессионалам из строительной компании. Тогда хозяин может быть уверен, что будут учтены все нюансы при планировании.

При выборе типа фундамента необходимо принимать во внимание структуру грунта. Стены основания не должны быть меньше 30 см.

Выполнив разметку, роют котлован и траншею под фундамент ленточного типа. Подвал может занимать одну часть дома, другую можно отвести под гараж. Подвальное помещение, предназначенное для хранения маринадов и солений, по высоте должно достигать 2 м. Когда его используют в качестве кабинета или мастерской, потребуется углубиться на 2,5 – 3 м.

Для сооружения опалубки мастеру нужны следующие материалы и инструменты:

  • доски с брусьями;
  • уровень;
  • пила;
  • саморезы.
 проект коттеджа с подвалом  проект коттеджа с подвалом

Проект и планировки первого этажа и подвала коттеджа

Вместе с установкой деревянной опалубки укладывают для изоляции:

  • пенопласт;
  • пенополиуретан;
  • твёрдые материалы.

Не рекомендуется использовать минеральную вату. Спустя некоторое время она может напитаться влагой.
Для изготовления бетона жилого дома применяют:

  • цемент М 400;
  • щебень;
  • воду;
  • песок.

Оптимальным способом приготовления раствора считается использование бетономешалки. Заливать стены подвала и фундамента следует одновременно. Перерывы делать нельзя, чтобы постройка получилась качественной. До заливки основания жилого сооружения нужно засыпать песок со щебнем в котлован.

После этого смесь равномерно распределяют по дну. Бетон должен хорошо просохнуть. На это требуется от 15 до 21 дня.

Вернуться к оглавлению

Проектирование двухэтажных домов с подвалами

Двухэтажная дача по сравнению с одноэтажными строениями больше по размерам и высоте.

план подвала с сауной план подвала с сауной

Вариант планировки подвального этажа с сауной, комнатой отдыха и котельной

Такие сооружения обычно состоят из 2 этажей и мансарды. Полезная площадь строения увеличивается. Чертежи помогают точно определить нагрузку на фундамент. Подвал в основном предназначается для хранения продуктов питания. Иногда подвальное помещение переоборудуется в сауну.

При этом его нужно изолировать от жилых комнат в доме. Полноценный 2 этаж – это большая нагрузка на фундамент. Конусовидная форма сооружения даёт возможность уменьшить нагрузку на стены подвального помещения. Заказывая чертежи в строительной компании, не забудьте сказать о своём пожелании.

Фундамент с подвальными стенами может быть построен из различных материалов:

  • бетона;
  • газобетона;
  • кирпича;
  • широких строительных блоков.

Чтобы строение получилось достаточно прочным, его армируют. Для связки используются специальные крючки, которые выступают над боковой поверхностью основания. Хозяин сам решает, какой вариант наиболее подходящий. При проектировании нужно принимать во внимание размеры и планировка участка, потребности владельца и его финансовые возможности. Современные строительные материалы позволяют сократить сроки строительства и облегчить процесс возведения сооружений.

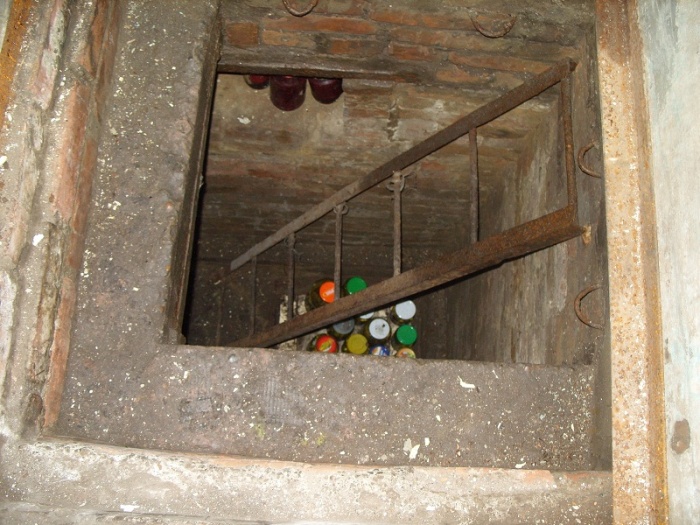

Проект погреба

Чтобы соорудить погреб, необходимо иметь правильно составленные чертежи. На них постройка должна быть отображена в нескольких проекциях и в разрезе. Чтобы определиться с выбором типа постройки, стоит рассмотреть различные типы проектов.

Подготовительные работы

Перед началом работ необходимо определить оптимальные размеры погреба и создать чертеж. При этом важно учитывать такие факторы, как уровень промерзания почвы и расположение грунтовых вод. Многие строители утверждают, что пол погреба должен находиться на расстоянии, равном примерно 60-80 см от максимального уровня грунтовых вод.

При создании котлована для погреба на участке необходимо учитывать толщину стен и пола строения. Пол и стены подвала рекомендуется создавать из железобетона. Во время проектирования строения важно учитывать толщину утеплителя и гидроизоляционного материала.

При создании чертежа нужно разработать план вентиляционной системы. Стоит помнить,что если она будет неэффективной, на стенах погреба может начать образовываться плесень и грибок. В летнее время вентиляцию стоит сделать принудительной. Также важно уделить достаточно внимания утеплению верхнего перекрытия.

Правила возведения погреба

Во время строительства подвала частного дома необходимо соблюдать несколько правил:

  • создавать погреб необходимо только летом;
  • чтобы погреб использовался длительное время, для его создания стоит выбирать только качественные материалы;
  • во время возведения сооружения нужно следить за правильностью создания противоосыпных сооружений;
  • перед проведением работ важно создать чертеж и подумать о том, как будет расположена система вентиляции помещения;
  • создавать сооружение лучше всего на возвышенности;
  • перед использованием изделий из дерева необходимо обработать их защитными составами;
  • при строительстве погреба необходимо соблюдать последовательность проведения работ и не экономить средства на строительные материалы.

Перед началом проведения работ необходимо узнать о том, как рассчитать оптимальный размер погреба. Учитывая все указанные правила создания строения, можно выполнить все работы собственными руками, не переплачивая профессиональным строителям.

Глубина погреба

Лучше всего создавать погреб ниже уровня промерзания почвы. Это объясняется тем, что при таком заглублении в помещении будет сохраняться одинаковая температура в любой сезон.

Стоит помнить, что во время работ могут возникнуть некоторые сложности. В пример можно привести большой объем земляных работ. В некоторых регионах стоимость выемки грунта при помощи спецтехники может быть сопоставима с ценой холодильной камеры.

Также стоит помнить, что при высоком уровне грунтовых вод погреб может быть затоплен. Именно поэтому важно уделять достаточно внимания гидроизоляции помещения. Но в некоторых случаях гидроизоляционный материал не способен защитить строение. В таких случаях нужно создать дренажную систему. Для этого необходимо выкопать траншеи по всему периметру участка и укрепить их. Эффективность дренажной системы можно проверить залив участок водой.

При определении глубины погреба нужно учитывать несколько советов опытных строителей:

  1. Максимальная глубина строения должна быть на полметра меньше уровня грунтовых вод. Узнать этот показатель можно благодаря пробному бурению, но чтобы не проводить такие работы, достаточно опросить соседей, имеющих колодцы.
  2. Если под легким грунтом на участке расположено скальное основание, котлован создается до его уровня. Поддержание необходимой температуры в помещении осуществляется благодаря качественной теплоизоляции верха погреба.

Высота погреба

Перед строительством погреба стоит учитывать, что чем меньше высота помещения, тем меньше земляных работ нужно проводить владельцу участка. Минимальная высота определяется ростом владельца. Человек, имеющий средний рост, не будет чувствовать дискомфорта при перемещении по погребу высотой 1,8 м. Если члены семьи имеют высокий рост, стоит делать помещение высотой около 2 метров.

Во время проектирования погреба важно учитывать, что размер помещения определяется еще и количеством человек, проживающих в доме, рядом с которым создается погреб. Если семья состоит из 4 человек, оптимальные размеры составляют примерно 5 квадратных метров.

Теплоизоляция подвала

После создания погреба необходимо теплоизолировать:

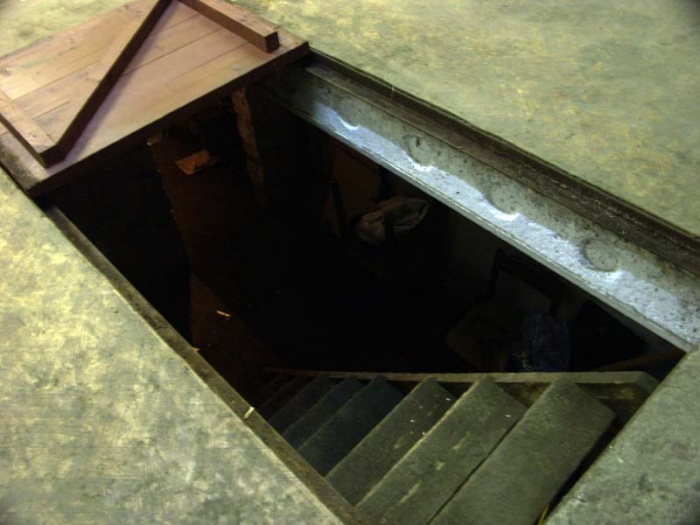

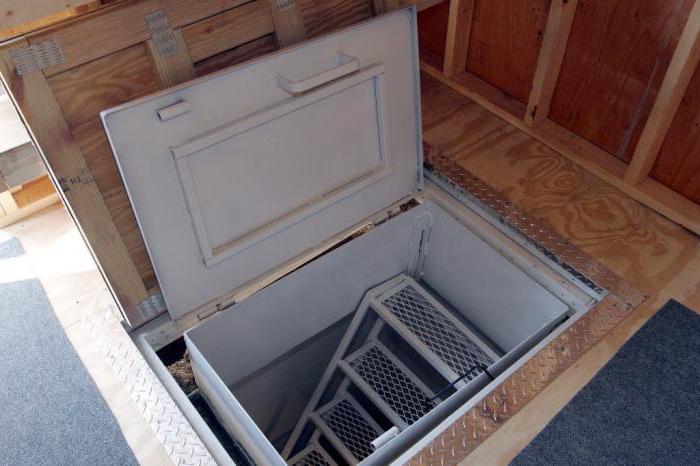

  1. Дверь или люк в подвал дома. Данные работы необходимо производить независимо от того, на какой глубине расположен погреб. Это означает, что теплоизоляция люка необходима даже в случае, когда он располагается ниже уровня промерзания грунта. Многие владельцы участков утепляют дверь пенопластом.
  2. Если верхнее перекрытие погреба располагается на уровне промерзания или возвышается над ним, его необходимо утеплять.
  3. Если же верхнее перекрытие значительно возвышено над уровнем промерзания грунта, необходимо утеплить еще и стены строения. В данном случае неутепленным остается только пол.

Гидроизоляция подвала

При создании погреба стоит помнить, что без гидроизоляции обойтись не получится. Для этого часто используется битум, который разведен бензином. Но лучше купить специализированный материал в строительном магазине.

Во время возведения стен стоит помнить, что первый ряд должен быть отделен от ленточного фундамента погреба гидроизоляционным слоем. Для этого нижние блоки обрабатываются праймером или под них помещается 2 слоя рубероида.

Стоит отметить, что гидроизолятор можно наносить до создания подвала дома. Для этого сначала необходимо отобрать достаточное количество блоков на одну сторону. После этого происходит нанесение праймера. Обработка стен может производиться уже после их возведения. Но делать это неудобно, так как грунт может осыпаться. При выборе данного способа следует наносить битум холодным способом с наружной стороны погреба.

Перед нанесением гидроизоляции необходимо очистить блоки от загрязнений и просушить их. Наносить праймер можно как пульверизатором, так и кистью. При выборе второго способа наносить состав стоит в 2 слоя. Во время таких работ важно дать высохнуть первому слою, после чего приступать к нанесению второго.

Если грунт на участке является влажным, необходимо использовать оклеечную гидроизоляцию. К таким материалам можно отнести изол, бризол и акваизол. Также можно использовать рубероид. В качестве гидроизолятора также можно использовать цементной или асфальтной штукатуркой.

Самым надежным является комбинированный способ гидроизолирования погреба. Для этого нужно сначала нанести на поверхность праймер при помощи пульверизатора, а затем закрепить на материале оклеечную гидроизоляцию.

Создание пола в погребе

Если погреб создается для хранения овощей и фруктов, бетонировать пол необязательно. Это позволяет улучшить микроклимат в помещении. Многие владельцы участков оставляют пол утрамбованным или укладывают булыжник. Стоит помнить, что уровень пола должен быть ниже ленточного фундамента.

При обустройстве подвала, в котором планируется создание технических отсеков, заливается бетонная стяжка толщиной около 7 см. Для ее создания применяется раствор, состоящий из 1 ведра цемента, 2 ведер щебенки и 3 ведер песка.

Если грунт в подвале неровный, необходимо создать песчаную подушку толщиной около 5 см. При этом не стоит забывать о том, что материал нужно пролить и утрамбовать. Перед созданием стяжки на песчаную подушку устанавливается арматурный каркас. Стоит отметить, что он должен располагаться на ножках, так как при расположении на песке он начнет ржаветь.

Если грунт на участке влажный, стоит создавать стяжку в 2 слоя. при этом между ними должен располагаться рубероид. Стоит отметить, что второй слоя можно создавать без использования арматурного каркаса. Если  грунтовые воды располагаются близко от поверхности почвы, необходимо создать эффективную дренажную систему.

Отделка подвала

Погреб не нуждается в отделке, но чтобы помещение было более комфортным, стоит оформить помещение при помощи распространенных строительных материалов. Часто для отделки подвала используется облицовочный кирпич. Данный материал не нужно покрывать штукатуркой. Также стоит отметить, что он не требует значительного дополнительного выравнивания поверхности.

Некоторые владельцы участков используют декоративный камень. Он отлично смотрится в подвале и может эксплуатироваться длительное время. Многие мастера рекомендуют применять для облицовки подвала пластиковые панели, которые используются при отделке ванных комнат.

Потолок лучше всего отделать пластиковыми панелями или плиткой. Также для этой цели используются такие материалы, как вагонка или доска. Но при выборе такого варианта необходимо обработать изделия защитными составами.

Перед созданием погреба важно учесть, что лестницу не стоит делать из дерева. Конструкция из древесины быстро придет в негодность. Лучше всего использовать обожженный красный кирпич. Стоит отметить, что под лестницей можно создать несколько ниш для хранения продуктов.

Как устранить конденсат в погребе

Конденсат в подвале появляется при разнице температур или из-за избыточной влажности. Чтобы устранить конденсат, необходимо осуществить следующие действия:

  1. При жаркой погоде необходимо уменьшать расход воздуха, поступающего через вентиляционную систему. Для этого используются регулируемые заслонки, установленные на вентиляционных отверстиях.
  2. В зимнее время от появления конденсата спасает правильно утепленное верхнее перекрытие.
  3. Универсальное решение, позволяющее забыть о появлении конденсата в подвале – установка осушителя. При использовании такого устройства стоит помнить о том, что при влажности воздуха меньше 80% урожай может высохнуть. Именно поэтому осушители часто устанавливаются в подвалах, где хранятся консервированные продукты.

Стоит помнить, что появление конденсата может негативно сказаться не только на хранимых продуктах, но и на строительных материалах, поэтому важно исключить причины его появления.

Создание вентиляционной системы

При желании сделать эффективную вентиляционную систему в погребе можно своими руками. Как правило, подвал не нуждается в принудительной вентиляции. Поэтому многие владельцы участков устанавливают вытяжную и приточную трубу. Первая располагается под потолком, а вторая на расстоянии 30 см от пола.

Перед строительством погреба стоит подобрать открытое место на участке, так как это значительно упростит работу. Погреб может быть заглубленным полностью или наполовину.

Перед установкой принудительной вентиляции стоит учесть, что не стоит делать слишком сильную вытяжку, так как воздух, поступающий снаружи в летнее время, будет теплым, что плохо скажется на продуктах. Именно поэтому многие владельцы участков устанавливают систему вентиляции, которую нужно регулировать самостоятельно.

По способу контроля вентиляционные системы разделяются на 2 типа:

  1. Автоматическая вентиляция. Такие устройства работают автономно и оснащаются специальными датчиками, благодаря которым вентиляторы включаются при необходимости. После полной замены воздуха в помещении вентиляторы отключаются.
  2. Механическая вентиляция. Такие вентиляционные системы требуют контроля. Выбрав данный вариант необходимо следить за температурным режимом в погребе и при необходимости включать вентиляторы. Также при выборе такого варианта нужно вовремя открывать и закрывать задвижки, установленные на вентиляционных отверстиях.

Первый тип вентиляционных систем более эффективен, но на подобные устройства придется потратить большее количество денег. Чтобы не допустить ошибок во время строительства конструкции, стоит заранее выбрать проект погреба, в котором будет отображена схема вентиляции. Стоит отметить, что выбор диаметра вентиляционных труб зависит от объема погреба.

Проекты домов с подвалом. Особенности планировки, рекомендации

Проекты домов с подвалом очень популярны и любимы нашими соотечественниками. В условиях плотной городской застройки они позволяют сэкономить общую площадь дома и значительно увеличить полезную.

В одноэтажных строениях подвал может служить для хранения продуктов или складирования различных вещей, которые не нужны на данный момент.

В двухэтажных коттеджах подвал – это просто необходимость. Он дает возможность разгрузить основные комнаты и вывести источники электричества и теплоснабжения: бойлеры, котлы отопления и прочее, благодаря чему остается больше пространства для жилых помещений. Однако такие дома являются более дорогостоящими и проектирование их сложнее.

проекты домов с подвалом

Преимущества подвальных помещений

Подвал может быть обустроен как в одноэтажных, так и в двухэтажных и многоквартирных строениях. Проекты домов с подвалом весьма разнообразны. Планирование, как правило, начинается еще во время заливки под здание фундамента. Подвал позволяет разгрузить дом от подсобных помещений, кладовых, котельной и бойлерной.

Несомненным достоинством повального помещения является организация так называемого «теплого пола», особенно когда в подвале реализована автономная система отопления. Благодаря тому, что теплый воздух поднимается вверх, пол в доме всегда теплый, а само строение сухое.

Нередко в подвальном помещении размещают рабочий кабинет, бильярдную. А в последнее время все чаще там можно встретить сауну, бассейн.

проекты домов с подвалом и мансардой

Недостатки домов с подвалом

Несмотря на явные преимущества, проекты домов с подвалом имеют один весьма значимый недостаток – они более дорогостоящие.

Земляные работы с привлечением спецтехники, устройство качественной вентиляции и гидроизоляции требуют весомых расходов. Потому именно дороговизна реализации такого проекта для многих становится главной причиной отказа от обустройства подвала.

Кроме того, на строительство подвального этажа влияют многие гидрогеологические факторы, среди которых немаловажное значение имеет тип грунта и уровень залегания грунтовых вод.

  • Если участок со скалистым грунтом, разработка фундамента усложняется обязательным привлечением спецтехники. Таким образом, земляные работы владельцу дома обойдутся в хорошую «копеечку».
  • В случае если уровень залегания грунтовых вод выше глубины фундамента, при строительстве подвала также возникают весьма значительные дополнительные расходы, так как владельцу придется потратиться на приобретение надежной гидроизоляции.
проекты домов с подвалом и гаражом

Сооружение подвального помещения

Проекты одноэтажных домов с подвалом можно назвать наиболее распространенными. Подвальное помещение здесь используется, как правило, для размещения отопительных котлов, коммуникационных систем, и т. п.

При строительстве подвала особое внимание стоит уделить пролеганию грунтовых вод и уровню промерзания самого грунта, так как именно эти показатели оказывают влияние на глубину основания под дом и глубину подвального помещения. Если не учесть эти параметры, при поднятии грунтовых вод в подвале появится влага, от которой избавиться будет достаточно сложно.

проекты двухэтажных домов с подвалом

Проведение подготовительных работ

Прежде всего, составляют план дома с подвалом, в котором также указывают все строительные материалы, которые будут использованы при возведении строения, их размер и количество.

Затем подготавливают участок под постройку, выравнивают грунт, снимают растительность.

Выполнить эту работу можно:

  • используя подручные инструменты;
  • при помощи специальной техники: бульдозера, трактора и т.д.

Выравнивание поверхности подручными инструментами можно осуществлять только в том случае, если на участке неровности и растительность не очень большие.

Специальное оборудование применяют на проблемных участках с неровным рельефом и при множестве растительности.

Сооружение подвального помещения с фундаментом

При строительстве подвала следует учесть давление грунта на стены. Именно потому их толщина должна быть минимум 30-40 см.

Прежде всего, на участке проставляют разметку будущего фундамента и подвала. Затем по ней, используя специальное оборудование, выкапывают котлован и траншею для основания дома.

Подвал может быть расположен как по всему периметру строения, так и в определенной его части. Для сооружения подвального помещения выкапывают котлован глубиной не менее 2 м. А если там планируется обустройство рабочего кабинета, бильярдной и т.д, то его глубина должна быть минимум 2,5 м.

После того как котлован и траншея будут готовы, сооружают опалубку для залива фундамента и стен подвала.

Сегодня проекты одноэтажных домов с подвалом весьма популярны, и многие ошибочно считают, что основание может быть не очень глубоким, потому как у строения не будет значительного веса.

Основание и стены подвального помещения заливаются одновременно. Данный процесс нельзя прерывать даже на несколько суток. За это время бетон может высохнуть и монолитная заливка уже не получится.

Фундамент и стены подвала должны обязательно в течение 15-21 дня выстоять. Только после этого можно выгонять стены дома.

Двухэтажные строения от одноэтажных отличаются не только своим размером и высотой, но также и весом, оказывающим большое воздействие на основание самого дома. Это важно учитывать.

Двухэтажный дом может быть как полноценным, так и иметь мансарду в качестве второго этажа. От этого во многом зависит выбор типа фундамента, его глубина, а также возможность использования подвала.

В последнее время проекты домов с подвалом и мансардой очень распространены, так как за счет крыши значительно увеличивается полезная площадь. В строениях такого типа подвальное помещение, чаще всего, используют для обустройства подсобных комнат, кладовой для хранения вещей, продуктов и т.д. Некоторые здесь оборудуют сауну.

Двухэтажные строения с подвалом по сравнению с домами с мансардой имеют достаточно большой вес и, соответственно, оказывают большее давление на грунт и стены повального помещения. По этой причине здесь применяют монолитный фундамент, который способен выдержать большую нагрузку.

проекты домов с подвалом удобная планировка

В последние десятилетия также стали весьма популярны проекты домов с подвалом и гаражом. Такой тип построек к нам пришел с запада, где приобрел популярность за счет практичности и удобства строений.

проекты одноэтажных домов с подвалом

Материалы для сооружения подвала

Кроме бетона для сооружения подвального помещения можно использовать и более современные строительные материалы, такие как:

  • газобетонные и пенобетонные блоки;
  • кирпич;
  • широкие строительные блоки;
  • прочее.

Проекты домов с подвалом: удобная планировка

Предлагаем рассмотреть планировку простого, но функционального дома.

проекты домов с подвалом

В подвальном помещении расположен гараж (7), мастерская (8) две кладовых (6) и санузел (9). Непосредственно в самом доме имеется гостиная (1), четыре спальни (2), достаточно просторная кухня (3) со столовой (4) и санузел.

Еще один весьма интересный проект небольшого, но достаточно функционального дома с подвальным помещением. В цокольном этаже размещен гараж, котельная, сауна, оранжерея. На первом этаже - прихожая, кухня и просторная гостиная. В мансардном этаже – спальня и кабинет, при желании можно сделать две спальни.

Проекты домов с подвалом могут быть самые различные. Представленный современным строительным рынком ассортимент материалов и технологий позволяет владельцам реализовывать любые, даже очень смелые решения.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
