Пластины металлозубчатые: Металлозубчатые (гвоздевые) пластины — МЗП: для изготовления деревянных стропильных ферм – Металлические зубчатые пластины — СамСтрой

монтажная гвоздевая пластина Пресс для гвоздевой пластины

Гвоздевая пластина применяется для крепежа стропильной части дома, а также для соединений в каркасном домостроении. Представляет собой полосу (пластину), производимую из листовой оцинкованной стали, со штампованными гвоздями (зубьями). Производство гвоздевых пластин методом холодной штамповки на гидравлическом прессе позволяет получить качественные соединительные элементы. Стандартные зубья пластины имеют высоту 8 миллиметров. Одна гвоздевая пластина может иметь от 2 до 16 рядов зубчиков.

Толщина гвоздевой пластины - от 1 миллиметра, ширина может быть, в зависимости от типоразмера, от 20 до 132 миллиметров, а длина – от 76 до 1250 миллиметров. При помощи металлических зубчатых соединительных пластин такие деревянные конструктивные элементы как доски, балки, брусья, лежащие в одной плоскости, могут быть соединены без применения гвоздей, шурупов и других крепежных элементов.


Почему крепление может стать проблемой

Вопрос крепления очень важен ввиду особенностей древесины, её «поведения» в зависимости от погодных условий. С изменением степени влажности деревянные строительные элементы уменьшаются или увеличиваются в размерах и часто подвергаются изгибу. В результате возникают большие и долговременные «напряжения» в местах их соединений и прилеганий. Причиной этого также может быть возведение лёгкого фундамента или его полное отсутствие (что возможно в расчёте на небольшой вес и эластичность деревянных сооружений), ведущее к изменению геометрии этих сооружений.

При использовании металлической пластины обеспечивается повышенная коррозионная устойчивость соединительного элемента, что благоприятствует его эксплуатации в условиях повышенной влажности, а также при выполнении внешних работ.


Свойства гвоздевой пластины

Соединительная гвоздевая (зубчатая) пластина обладает важными преимуществами в сравнении с другими видами креплений. Например, от отдельно вбиваемых гвоздей, каждый из которых сам по себе.
-*Прочность скрепления с деревом достигается формой зубьев и углом их наклона

, расположением в рядах. В месте примыкания элементов деревянных конструкций гвоздевая пластина образует соединение, обладающее высокими прочностными показателями, с которыми не может конкурировать ни один другой крепежный элемент. Эти показатели проверены многими механическими испытаниями конструкций.

-*Общая монолитная платформа – база, на которой крепятся все зубья, исключает возможность их подвижности и раскачивания.Платформа становится общей, связующей основой для соединяемых деталей конструкции, благодаря чему соединению опять же придается качество прочности.

позволяют обеспечить отличную прочность даже при сращивании деревянных конструктивных элементов путем соединения встык.

-*Детали крепятся исключительно крепко. Это также доказано опытным путем . Например, балка, собранная при помощи пластины из двух соединенных встык деревянных брусьев, при воздействии на излом ломалась не в месте соединения конструктивных элементов, а в монолитной части бруса. Таким образом, монолитная платформа гвоздевой пластины полностью предотвращает смещение или разбалтывание зубьев и становится надежной основой соединительного узла.

-*При необходимости возможно нанесение гальванического покрытия – это возможная дополнительная услуга по желанию заказчика. Такое покрытие придаст дополнительную долговечность стальной гвоздевой пластине.

-*Металлические зубчатые пластины устанавливаются быстрее, чем традиционные виды крепежа , благодаря своеобразной конструкции. Это позволит значительно сэкономить время проведения строительно-монтажных работ на крепление элементов стропильных и подстропильных систем.

-*За счет возможности изготовления балок перекрытия со специально спроектированными для этих целей «коридорами» этот способ крепления облегчает прокладку коммуникаций (воздуховодов вентиляции).

Перечисленные качества гвоздевых соединительных пластин стали причиной их распространяющегося массового использования в строительстве и сооружении деревянных конструкций любого назначения. Простота замысла конструкции гвоздевых пластин приносит исключительную прочность и долговечность соединению.


Опыт применения гвоздевых пластин

Стальные гвоздевые пластины более двадцати лет используются в Канаде и США, именно в Северной Америке их начали массово использовать при строительстве деревянных конструкций. В настоящее время этот метод крепления широко применяется по всей Европе. С помощью промышленно выпускаемых стропильных конструкций на основе пластин можно построить практически любые типы крыш, мансард, чердачных помещений, окон в крыше и т.д.

Кровли с использованием гвоздевых пластин применимы во всех типах сооружений, например:
-жилые дома,
-промышленные,
-сельскохозяйственные,
-спортивные и коммерческие сооружения.

Кроме стропильных конструкций, данную технологию успешно можно использовать при:
- реконструкции зданий и плоских крыш, где пластины считаются незаменимым видом крепежа;
- изготовлении панелей для стен;
- изготовлении решетчатых рам,
- сооружении опалубки для бетонных конструкций,
- строительстве большепролетных помещений, полностью изготовленные из древесины.

Широко используется возникшая в связи с использованием соединительных пластин возможность создания ферм с пролетом более 30 метров без внутренних опор (например, теннисные корты). Пластины можно успешно использовать при сращивании досок по длине.

Зубчатая (гвоздевая) пластина - это прочное, быстрое и экономичное соединение для деревянных конструкций. Отличительные преимущества и свойства этого крепления способствуют всё более широкому её распространению при строительстве деревянных домов и сооружений в нашей стране. Возможность приобретения данной продукции становится все более доступной, и заинтересовавшиеся могут оценить удобство и качество данного крепежа на деле.

Металлические зубчатые пластины (МЗП) – это стальные элементы толщиной 1…2 мм, которые получаются путем штамповки и имеют с рабочей стороны острые металлические зубья разной формы и длины,

каждый из которых имеет свое функциональное назначение, фото 1. МЗП, благодаря своим зубьям, их форме, углу наклона и расположению, обеспечивают высокую прочность крепления с древесиной.

МЗП — применение пластин, их разновидности и характеристика, установка

Фото 1. Металлозубчатые пластины

МЗП предназначены для устройства кровельных и других конструкций из древесины. МЗП имеют оптимальную толщину, форму и количество зубов для возведения конструкций с такими пролетами:

  • до 12 м – стропильные фермы, фермы междуэтажного перекрытия;
  • до 30 м – арочные и рамные конструкции;
  • до 10 м – балки.

Следует знать, что в основном конструкции с использованием МЗП выполняются в промышленных условиях. Особо это касается таких конструкций как:

  • стеновые панели;
  • балки перекрытия;
  • фермы покрытия.

Это объясняется тем, что на производстве можно легко зафиксировать элементы конструкции в точном проектном положении, и позволяет роботы выполнять с высокой точностью (±10мм) и качеством. На фото 2 приведены узлы конструкции с применение МЗП.

Фото 2. Узлы и конструкции с применением МЗП

Для точной фиксации элементов конструкции на предприятии необходимо применя

монтажная гвоздевая пластина Где применяется МЗП

Описание:

Гвоздевая пластина предназначена для соединения между собой двух отдельных элементов из древесины. Этот метод получил широкую популярность в строительстве каркасных домов в связи с 3 преимуществами:

  1. Высокая прочность при сокращении расходов. Цены на гвоздевую пластину весьма доступны, а узлы соединения, созданные с их помощью, отличаются повышенными характеристиками прочности и устойчивостью к механическим повреждениям. Сами пластины отлиты из высококачественной углеродистой стали.
  2. Быстрая и удобная прокладка коммуникаций. При помощи гвоздевых пластин, цена которых невысока, особенно по сравнению с преимуществами использования, можно смонтировать перекрытия со специальными пустотами-коридорами для монтирования системы коммуникаций.
  3. Значительно сократился срок монтажа. Если на все строительно-монтажные работы поставили жесткие временные рамки, то необходимо купить гвоздевые пластины. С их помощью вы значительно ускорите проведение строительства за счет введения методики удаленного монтажа блоков и упрощения процедуры соединительных операций.

Наш интернет-магазин предлагает купить гвоздевые пластины оптом по доступным ценам с доставкой в любой регион.

Применяется для крепежа стропильной части дома, а также для соединений в каркасном домостроении. Не требует применения гвоздей. Рекомендуется установка с использованием специального оборудования.

Характеристики:

  • Материал: GP, РК — листовая сталь, GPZ — оцинкованная листовая сталь.
  • Толщина: 1,5 мм; 1,3 мм

Такие деревянные конструкции наиболее актуальны при возведении гаражей, приусадебных построек и дач.

Данное техническое руководство описывает принципы соединения деталей, приводит иллюстрации основных конструкционных узлов и рекомендации по выбору сечений элементов деревянных висячих стропильных систем.

Более сложные типы деревянных конструкций должны рассчитываться и собираться на заводе изготовителя.

Рис. 11.01 Монтаж самодельных деревянных висячих стропильных систем. Стыки нижнего пояса должны в середине пролёта опираться на несущие стены.

  1. Верхний и нижний пояса конструкций находятся в одной плоскости.
  2. Стальные перфорированные пластины располагаются с двух сторон.
  3. Нижний пояс констркуции присоединяется к верхнему внакладку.
  4. Деревянные накладки допускается прибивать только с одной стороны.
  5. Болтовое соединение с использованием стопорных шайб с наружными зубьями, зажимаемых между соединяемыми деталями, а также с использованием подкладных шайб.

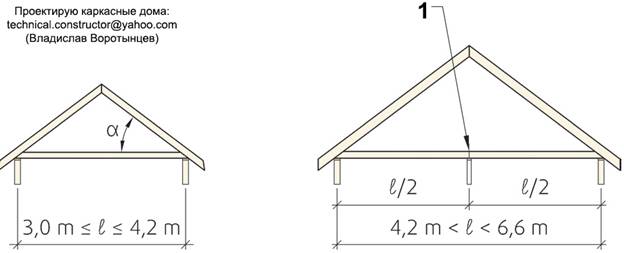

Рис. 11.02 Пролёт, угол кровли, расположение несущей стены

1. Нижний пояс самодельных деревянных треугольных трехшарнирных арок (висячих стропильных систем), рассчитанных на пролёт более 4,2м, должен посередине опираться на несущую стену.

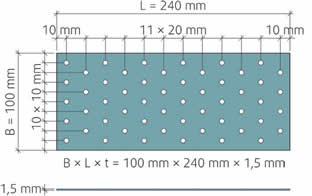

Рис. 11.03 Пример стальной перфорированной пластины с расположением отверстий гарантирующих оптимальное расстояние между гвоздями

Таблица 11.1

Выбор сечения элементов деревянных треугольных трехшарнирных арок, необходимое количество гвоздей для соединений на стальных перфорированных пластинах. Выбор диаметра стопорных шайб для болтовых соединений
Сне­го­вая на­груз­ка S 0 , кН/м² Угол кров­ли 18°≤ α ≤ 22° Угол кров­ли 22°≤ α ≤ 37° Угол кров­ли 37° ≤ α ≤ 45°
Про­лёт L*, м
Верх­ний по­яс h, мм
Ниж­ний по­яс h, мм Верх­ний по­яс h, мм Ниж­ний по­яс h, мм Со­еди­не­ние верх­не­го и ниж­не­го по­я­сов, стык де­та­лей ниж­не­го по­я­са***** Верх­ний по­яс h, мм Ниж­ний по­яс h, мм Со­еди­не­ние верх­не­го и ниж­не­го по­я­сов, стык де­та­лей ниж­не­го по­я­са*****
Ко­ли­че­ство гвоз­дей**** D ст.шайб ***, мм Ко­ли­че­ство гвоз­дей**** D ст.шайб ***, мм Ко­ли­че­ство гвоз­дей**** D ст.шайб ***, мм
2,5 3,0 123 173 6 50 123 173 5 50 123 173 3 50
3,6 148 198 7 62 148 198 6 50 148 198 4 50
4,2 173 223 8 - 173 223 7 62
173
223 4

Металлозубчатые пластины для каркасного строительства

Металлозубчатые пластины

В качестве основы стропильной системы выступают фермы, которые соединяются между собой особыми металлическими пластинами с наличием зубьев, обеспечивающих надежность комплектации. Пролет стропильных ферм может достигать 30 метров. В современных конструкциях стропильные фермы становятся хорошей альтернативой традиционным соединительным элементам.

Металлические зубчатые пластины, обеспечивающие соединение, производятся различного типа и изготавливаются из высокопрочной оцинкованной стали. В зависимости от нагрузки, которую предстоит выдержать изделию, используется сталь соответствующей толщины. Чаще всего толщина стали находится в пределах 1-2 миллиметров. Стропильные фермы подвергаются дополнительно биообработке специальными растворами, которые защищают изделия от появления грибков и насекомых, разрушающих дерево, препятствуют появлению плесени, исключают гниение. Система MiTek предоставляет возможность проектирования стропильных систем по определенной шкале, которая учитывает климатические особенности различных стран.

Создание деревянных стропильных систем по системе MiTek является экономически выгодным процессом. В ходе изготовления осуществляется экономия не только строительных материалов, но и сокращаются сроки при последующем возведении конструкции. Элементы изготавливаются в заводских условиях и доставляются на строительную площадку в готовом виде. Монтаж осуществляется оперативно. Конструкции крыши с большим пролетом чаще всего изготавливается в виде монтажных узлов, которые в разобранном виде транспортируются на строительную площадку, а после собираются.

Проектирование конструкции осуществляется с помощью новейших компьютерных программ MiTek, которые специально разработаны для обработки заказов, их просчета и реализации. Для соединения между собой стропильных ферм и балок используются металлические пластинки с зубчиками. Идея использовать такой тип пластины для соединения принадлежит североамериканским специалистам. За последние годы эта технология распространилась на территории всей Европы. Предшественниками системы MiTek были такие организации, как Gang-Nail и Hydro-Nail, сформировавшие концепционные решения, на которых базируется современная MiTek.

На территории Европы первые пластины такого типа были использованы в 1964 году. Сегодня, при строительстве каркасного дома и кровли с использованием металлозубчаных пластин в качестве соединительных элементов применяются в различных странах. Данный способ крепления позволяет сооружать крыши различного типа, воплощая в жизнь дизайнерские идеи и самые смелые решения.

Компания «Белхауз»
г. Минск, ул. Селицкого 25/1
Тел./факс: +375 (17) 344-21-52 Моб.: +375 (29) 380-00-84
E-mail: [email protected] Сайт: www.belhouse.by

Кровли на Металозубчатых пластинах | НОВПРОЕКТ

Стропильные системы на МЗП

Наша компания в городе Орёл является производителем деревянных стропильных конструкций, соединённых металлозубчатыми пластинами. Эта технология популярна в США с 1960-х годов по сегодняшний день. Мы предлагаем проектирование, производство и монтаж деревянных стропильных конструкций любой площади и уровня сложности. Стропильная система нашего производства имеет комбинированную конструкцию из деревянного каркаса и металлических зубчатых пластин (МЗП). Металлозубчатые пластины позволяют изготавливать в заводских условиях стропильные конструкции для разных типов крыш, даже самой сложной конфигурации.

3 отличия технологии крыш на металлозубчатых пластинах от аналогов

  1. Проектирование объекта ведётся с помощью специально разработанного фирменного программного обеспечения.
  2. Соединение деревянных элементов проводится не гвоздями и шурупами, как в обычных методах, а специальными крепежными полосками из металла.
  3. Фирменное оборудование для производства деревянных деталей.

Устройство стропильной системы на металлозубчатых пластинах

Основой системы являются деревянные фермы, соединенные крепежными пластинами из стали со штампованными зубьями. Для изготовления стропильной системы используется строганный деревянный брус из сосны 1-го и 2-го сорта, влажностью 18-20%. В зависимости от предполагаемых нагрузок его сечение может быть разным, например 35-60 × 65-250 мм. Металлические крепежные пластины изготавливаются из  оцинкованной стали 1-2,5 мм в толщину, а на них штампуются зубья разно геометрии. Обязательно проводится пропитка дерева огне-и биозащитными составами, безвредными для человека. Благодаря компьютерному моделированию, узлы при сборке на заводе подгоняются практически идеально.

Преимущества стропильной системы МЗП

Наша конструктивная схема на основе несущих деревянных стропильных ферм имеет ряд преимуществ по сравнению с классической схемой строительства деревянных крыш, а также перед металлическими и железобетонными конструкциями.

  • Стропильная система собирается на заводе и доставляется на площадку в виде готовых блоков с несущими фермами, что существенно снижает требования к уровню квалификации рабочих-сборщиков. Это же сводит к минимуму количество ошибок при монтаже крыши. Работа на месте сводится только к установке и закреплению блоков ферм с учетом пространственной расшивки.
  • Нижний пояс в конструкции, основанной на несущих фермах, одновременно является перекрытием верхнего этажа, что снижает общую материалоёмкость всей конструкции и затраты времени на отдельное возведение перекрытия верхнего этажа.
  • Для проектирования разработана специальная программа, которая на порядок сэкономит время по сравнению с ручным расчётом всех нужных параметров. При этом можно вносить правки на любом этапе готовности компьютерного макета.
  • Соединение деревянного бруса пластинами МЗП во много раз надёжнее по сравнению с шурупами или гвоздями. Зубчатые металлические пластины равномернее распределяют нагрузку и надежнее предупреждают сдвижение деревянных элементов. Благодаря этому конструкция может воспринимать более высокие нагрузки при том же количестве материала.
  • Технология крепежа на металлозубчатых пластинах для малоэтажного строительства позволяет создавать самые сложные формы и конфигурации крыш, а также отлично подходит для крыш очень большой площади. Компьютерным методом легко проектируются даже линии крыш с полукруглыми изгибами.
  • Относительно небольшой вес конструкций позволяет проводить строительство, не используя тяжелую подъемную технику. Также можно облегчить фундаменты и стены.
  • Компьютерное проектирование предполагает максимальную экономичность, то есть, легко взять минимум материала, необходимый для полноценного несения установленной нагрузки. Поэтому крыши на МЗП обходятся дешевле, чем другие деревянные стропильные системы.

Расчёт и проектирование на специализированном ПО

Проектирование крыши проводится на специальной программе от MiTek, которая проводит автоматический расчёт прочности, площади, количества материалов и даже стоимости проекта после введения нескольких исходных цифр. С помощью такого программного обеспечения удобно рассчитывать даже сложные конфигурации крыш с мансардами и пристройками. Значительно сокращается время на проектирование, а точность проведения всех расчётов повышается. Можно экономично рассчитать сечение несущих элементов стропильной системы без ущерба для прочности.

При проектировании учитываются:

  • размеры, конфигурация, уклон, количество скатов на крыше;
  • количество и расположение каминных и вентиляционных труб;
  • удельный вес кровельных материалов;
  • климатические нагрузки.

Проектирование на программном обеспечении имеет большой плюс в том, что уже после изготовления проекта можно изменить конфигурацию одного из элементов крыши (например, мансарды) по желанию заказчика, и не проводить кучу правок в расчётах. Достаточно просто ввести изменившиеся параметры и программа сама сделает автоматический перерасчёт стоимости и количества материалов.

Для каких объектов подходят фермы на МЗП?

Все объекты малоэтажного строительства, при этом, площадь крыши может быть любой.

  • Спортивные стадионы.
  • Складские помещения и ангары.
  • Гостиничные комплексы.
  • Манежи для лошадей.
  • Помещения для бассейнов.
  • Торгово-развлекательные центры.
  • Многоквартирные дома.
  • Здания культурного предназначения.
  • Частные дома и коттеджи.
  • Сельскохозяйственные комплексы и т. д.

Почему выгодно обращаться к нам?

Мы — завод-производитель стропильных систем со своими производственными линиями, укомплектованными американским оборудованием MiTek. Благодаря этому мы имеем возможность производить стропильные системы полностью соответствующие нормам технологии MiTek. Обращаясь к нам, вы сэкономите время и деньги. Время экономится на проектировании и сборке, а деньги — на сокращении расхода материалов, так как вы получаете конструкцию с максимально высоким КПД, рассчитанным компьютерным методом. Имеем многолетний опыт работы и солидное портфолио выполненных работ, с которыми вы можете ознакомиться. Обращайтесь, мы гарантируем вам обслуживание на высшем уровне!

Изготовление металлозубчатых пластин | Металлоизделия в Казани

Металлозубчатая пластина (МЗП)

Металлозубчатая пластина (МЗП), или как ещё называют этот крепёж «гвоздевая пластина» — представляет собой плоскую прямоугольную  деталь из холоднокатаной стали.

Применяют металлозубчатые пластины (МЗП)– в основном для соединение двух и более обрезных досок или брусьев в одной плоскости.



Компания ООО «ТЕХНОАЛЬЯНС» изготавливает металлозубчатые пластины (МЗП).

Если Вы ищете где купить металлозубчатые пластины (МЗП)  в Казани или в каком-то другом городе Поволжья или России, то компания ООО «ТЕХНОАЛЬЯНС«

это надежный и ответственный поставщик по производству металлозубчатых пластин (МЗП). Приобретая металлозубчатые пластины (МЗП) в ООО «ТЕХНОАЛЬЯНС», вы получаете качественную продукцию по доступной цене.
