Где применяются трубы PN10 и PN20? | «АСПАЙП-ДОН» ТРУБЫ И ФИТИНГИ

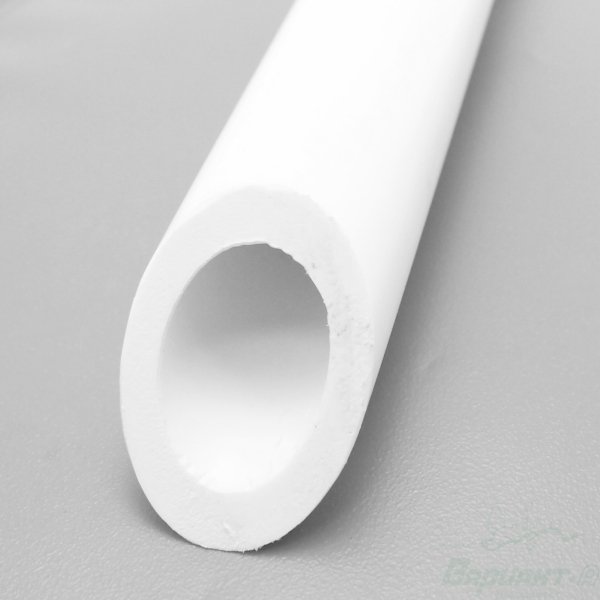

Трубы полипропиленовые PN10 и PN20 производятся из полипропилена с применением катализаторов из материалов с использованием металла и других производных веществ.
Аббревиатура PN10 и PN20 означает, что трубы этого типа способны выдерживать давление равное 10 и 20-ти бар. Трубы P10 очень часто используют в системах водоснабжения с малым давлением, доказано, что трубы этого типа свободно могут выдержать скачки давления до 30 бар.
Полипропиленовые трубы PN10 по своей структуре очень гибкие и могут прогибаться под небольшим воздействием, обусловлено это тем, что стенки крайне тонкие. Поэтому трубы PN10 не используют при прокладке горячего водоснабжения, под воздействием горячей воды трубы начинают прогибаться.
Для систем отопления рекомендуют использовать трубы PN25, они армированы слоем алюминия или стекловолокна межу полипропиленом. В следствии, при воздействии горячей воды на трубу она не теряет форму, а немного расширяется, что никак не влияет на их работоспособность.
Производители полипропиленовых труб PN10 производят их разного диаметра, часто показатели диаметра имеют такие значения от 20 до 110 миллиметров, а толщина стенок имеет значения от 1 до 10 миллиметров. По таким показателям толщины стенок труб, понятно, что такие трубы не подойдут для систем с большим давлением.
Производство таких видов труб не требует от производителей больших затрат на их производство, поэтому на рынке сантехники трубы с маркировкой PN10 и PN20 продаются по крайне низким ценам. И зачастую покупатели делают выбор именно в пользу этого варианта, при условии, что система в которой трубы будут использоваться, удовлетворяет её характеристикам.
Применение труб с такими характеристиками накладывает некоторые ограничение на их использование. Температура, при которой могут использоваться трубы PN10 не должна превышать показателей +40°C.
Трубы PN20 способны выдерживать давление больше, потому что имеют толщину стенок больше чем у труб типа PN10. Рабочее давление для труб такого типа составляет +60°С, при транспортировке среды такой температуры этот тип труб может выдерживать давление в 10 бар.
Применение такого типа труб в системах отопление обусловлено тем, что при производстве трубы используется алюминиевое или стекловолоконное армирование, которое даёт трубе определённые преимущества перед трубами без армирования. Трубы с армированием отличаются особой прочностью и способны выдерживать температуры больше, чем другие аналоги.
Преобладание качеств PN10 перед другими трубами
Трубы PN10 имеют лёгкий вес, что значительно уменьшает проблемы с транспортировкой и установкой. Установка труб значительна, упрощается тем, что для установки не нужно дорогостоящее оборудование и специальные навыки работы с ним. Несомненно, пайка полипропиленовых труб требует умений, но этому можно быстро научиться достаточно немного практики. Установка не такая проблематичная как в случае с железными трубами, здесь свободно справится один человек.
Структура труб не позволяет скапливаться накипи и загрязнениям на стенках. Ещё благодаря своей гибкости труба PN10 свободно выдерживает гидравлические удары создаваемые потоком воды.
Прочность к механическим воздействиям, гибкая структура трубы компенсирует механические удары без повреждений.
Покупая трубы PN 10 для водопроводной системы, убедитесь в эксплуатационных условиях, в которых будут использоваться трубы, если показатели вашей системы соответствуют нормам, тогда труба долго прослужит вам.
Превышение эксплуатационных значений давления и температуры в трубах, пагубно влияет на работоспособность трубы, следовательно, очень быстро произойдёт разрушение структуры трубы.
Не гонитесь за низкой ценой, продумывайте, прежде чем покупать тонкостенные трубы для водопроводной системы, а подойдёт ли? Всё зависит от вас.
Приобрести полипропиленовые трубы и фитинги, а так же найти больше полезных статей по сантехнике вы найдёте на нашем сайте AS ASPIPE.

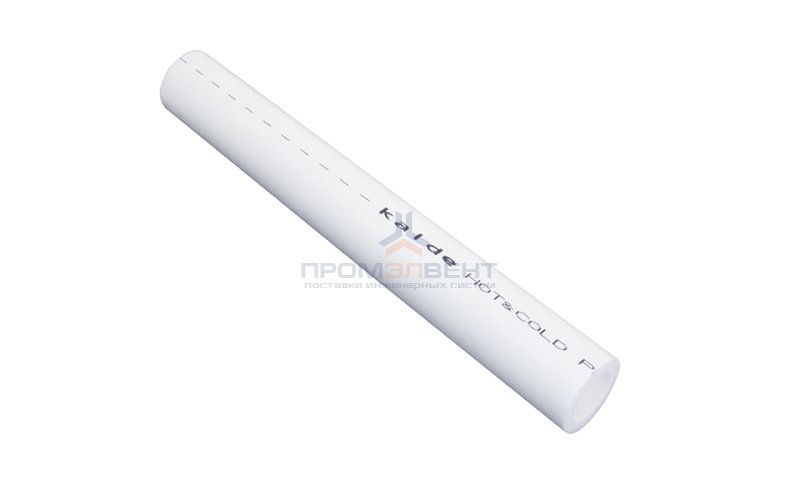

Маркировка pn 20 на пластиковой трубе
Изделия из полимеров нашли широкое применение в области инженерных коммуникаций и довольно быстро пришли на замену стальным и чугунным конструкциям.
Как и металлические трубы, полимерная продукция выбирается под нужды, исходя из физических параметров. В процессе выбора подходящего оборудования потребителю нередко приходится сталкиваться с непонятной маркировкой. В данном материале ответим на один из наиболее актуальных вопросов: труба pn 20 что значит?
Виды и обозначения полимерных труб
Эксплуатацию термопластичных труб и соединительных с ними элементов регулирует ГОСТ 32415-2013, в котором подробно указано полное буквенное обозначение.
ПП — трубы из полипропилена
В международном обозначении — РР. Термопластичный материал, в основе которого объединение молекул производной газа этилена. Очень распространенная в секторе жилищного хозяйства продукция, наиболее часто применяемая для холодного и горячего водоснабжения.
Полипропилен изделия делятся на несколько групп:
- РР-Н или РР-НО (в русскоязычном пространстве — ПП-Г или ПП тип I) — гомополимер, напоминающий по характеристикам каучук.
Состоит из идентичных мономерных звеньев без каких-либо модификаторов, способных улучшить физико-химические качества изделия. Данная продукция обладает не очень высокой термоустойчивостью — термопласт из твердого в текучее состояние начинает переходить уже при +80°С, поэтому полипропиленовые трубы I типа применяются в условиях до +45°С и с нагрузкой не более 10 атм: в качестве отводов, в системах вентиляции и холодного низконапорного водоснабжения. - РР-В (ПП тип II) — блок-сополимер, основная молекула которого состоит из чередующихся гомополимерных блоков и ряда модификаторов, позволяющих добиться более высоких физико-химических характеристик. Изделия из данных линейных сополимеров комфортно эксплуатируются при температуре +85°С с давлением в 16 атм, поэтому нашли широкое применения в системах водоснабжения.
- PP-R (ПП-Р или ПП тип III) — рандом-сополимер, кристаллическая решетка которого модифицирована с помощью добавления этиленовых молекул, что существенно повышает устойчивость изделий к механическим нагрузкам и позволяет равномерно распределить давление на стенки внутри системы.
Очень часто используется в отопительных системах, а также при организации трубопроводов для подачи горячей и холодной воды. - PP-RCT (ПП тип 4) — модернизированный рондом-сополимер, имеющий более совершенную кристаллическую решетку, способную выдержать высокую температуру воздействия — до +110°С. Наиболее часто применяется в отопительных системах.
К числу основных недостатков ПП-труб следует отнести высокую способность пропускать воздух и склонность к линейному расширению при воздействии больших температур. Для снижения данных показателей используют различные добавки. Например, в виде внутренней оболочки из алюминия (AL) или стекловолокна (CF), что отражено в буквенной маркировке изделий — PPR-Al-PPR и PPR-CF-PPR соответственно.
Полипропиленовые трубы и фитинги в нашем каталоге
Полиэтиленовые трубы
ПЭ или РЕ (в международном обозначении) — изделия из полиэтилена с невысокой термостойкостью — до +40°С. Данная продукция активно применяется в частном и гражданском строительстве при организации трубопроводов водоснабжения и стока, а также транспортировки прочих жидких и газообразных носителей.
Из сшитого полиэтилена РЕХ
Изделия данного типа более термоустойчивы за счёт модифицированной молекулярной структуры, а если точнее — наличия дополнительных связей между атомами и углеводородом, полученных при определенном воздействии на полиэтилен. Таким образом производителям удалось увеличить температурный порог до +115°С.
В данной категории изделия классифицируются по принципу сшивания полиэтилена:
- РЕХ-А — при изготовлении используется добавление под давлением перекиси водорода. При таком подходе получается довольно равномерная структура с долей полимерных звеньев, вовлеченных в образование сетчатого полимера, вплоть до 85%. Поэтому материал нашел наибольшее распространение в промышленности.
- РЕХ-В — изделия, полученные путем обработки кремневодородными парами внутренних и внешних стенок трубы. Структура продукции неравномерная, с максимальной степенью сшивания не более 65%, что существенно удешевляет ее, поскольку есть риск расслоения материала на торцах и кромках в процессе эксплуатации.
- РЕХ-С — изделия, полученные с помощью обработки гамма-излучением. Для материала характерна неравномерность структуры и степень сшивания не более 60%. Простая технология, позволяющая получить относительно дешевый материал, который существенно уступает по техническим показателям предыдущим аналогам.
- PEX-D — изделия, полученные путем воздействия азотосодержащими элементами. Степень сшивания — 70%, что делает материал дорогим и редко применяемым.
Что означает Pn 20 труба?
В контексте всего изложенного, теперь рассмотрим, pn 20 труба что значит? Выше указанный ГОСТ содержит буквенное обозначение изделий, где аббревиатура Pn — это номинальное давление, обеспечивающее изделию наиболее оптимальный срок эксплуатации (для полимерных труб он составляет 50 лет и более) при температуре носителя в пределах +20 градусов. Pn 0.1 означает механическую нагрузку, идентичную показателю 0.1 МПа (1атм) и математически описывается следующим образом:
Pn=20 MRS/(C×(SDR — 1)), где
- MRS — Minimum required strength или минимальная долговременная прочность, измеряемая в МПа;
- С — коэффициент запаса прочности, превышающей значение единицы, который формируется с учётом рабочих условий и химико-физических качеств трубы;
- SDR — стандартное соотношение размеров (наружного диаметра и толщины стенки).
Длительность эксплуатации термопластов обратно пропорциональна температуре носителя. Проще говоря, труба полипропиленовая pn 20, используемая для транспортировки горячей воды, выйдет из строя быстрее, чем аналогичное изделие, встроенная в систему холодного водоснабжения. Да и номинальное давление существенно снижается при повышении температуры рабочей среды.
Таким образом для оптимального использования полипропиленовой продукции в системах, подающих горячие жидкости, лучше использовать трубу полипропиленовую pn 20 с нанесенным на внутренние стенки стекловолокном и при температурном режиме не более +80°С.
| Артикул | Наименование | Склад | Ед.изм | Цена |
|---|---|---|---|---|
| 10102020 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D20х3,4 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп. , 140/35 м/шт) | есть | 1 пог.м | 45 руб |
| 10102025 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D25х4,2 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп., 100/25 м/шт) | есть | 1 пог.м | 75 руб |
| 10102032 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D32х5,4 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп., 60/15 м/шт) | есть | 1 пог.м | 115 руб |
| 10102040 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D40х6,7 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп. | есть | 1 пог.м | 185 руб |
| 10102050 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D50х8,3 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп., 24/6 м/шт) | есть | 1 пог.м | 255 руб |
| 10102063 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D63х10,5 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп., 20/5 м/шт) | есть | 1 пог.м | 370 руб |
| 10102075 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D75х12,5 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп. , 16/4 м/шт) | есть | 1 пог.м | 590 руб |
| 10102090 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D90х15 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп., 8/2 м/шт) | есть | 1 пог.м | 890 руб |
| 10102110 (4м) | Труба цельнопластиковая (полипропиленовая) белая (PP-R) SDR 6 PN 20 D110х18,3 м (Valfex)-Применение: в системах питьевого, холодного водоснабжения, горячего водоснабжения, в системах отопления, (Кол-во в уп., 4/1 м/шт) | есть | 1 пог.м | 1 360 руб |

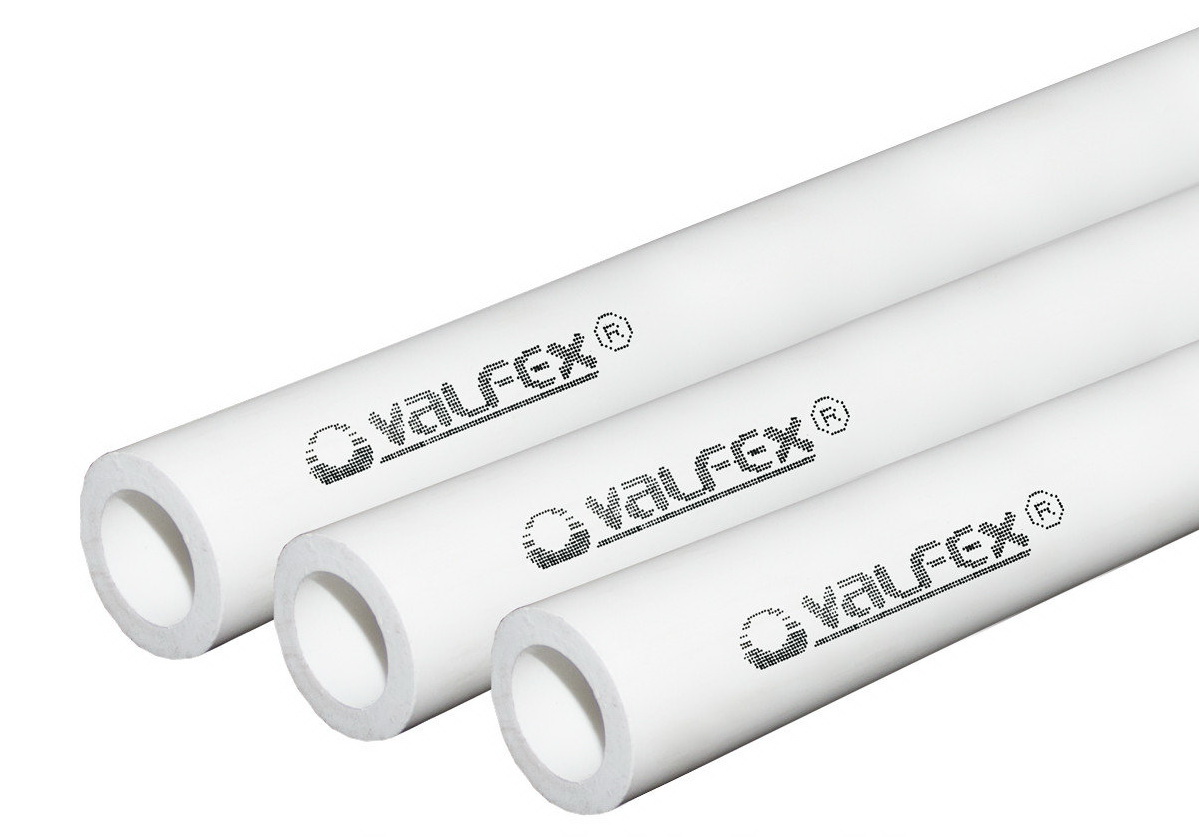

Труба армированная стекловолокном Valfex SDR 7.4 (PN 20) 75х10,3
Трубы кольцевого сечения из статистического сополимера полипропилена PP-R трехслойные стеклонаполненные (средний слой армирован стекловолокном) (PP-R/PP-R GF/ PP-R) ТМ VALFEX® предназначены для транспортирования воды с температурой до 70°С для хозяйственно-питьевого водоснабжения, низкотемпературного отопления, высокотемпературного отопления отопительными приборами с температурой 90°С, а также для транспортирования других жидких сред, к которым материал труб химически стоек.
Назначение: для хозяйственно-питьевого и горячего водоснабжения
Изготовлены: по ТУ 2248-002-21088915-2015 «Трубы напорные трехслойные стеклонаполненные из полипропилена (PP-R/PP-R GF/ PP-R) ТМ «VALFEX»
Материал: PPR/PPR-GF/ PPR
Номинальный наружный диаметр: 75 мм.
Класс эксплуатации: 1,2,4,5, ХВ
Рабочая температура: 80°С
Максимальная рабочая температура: 90°С.
Номинальное давление, PN: 20 бар.
Максимальное рабочее давление (1 класс) 0,8 МПа.
Максимальное рабочее давление (2 класс) 0,8 МПа.
Максимальное рабочее давление (4 класс) 1,0 МПа.
Максимальное рабочее давление (5 класс) 0,4 МПа.
Максимальное рабочее давление (ХВ) 1,6 МПа.
Технология монтажа: раструбная полифузионная сварка.
Цвет: белый
Гарантия: 7 лет со дня производства
Труба армированная стекловолокном Valfex SDR 7.4 (PN 20) 75х10,3 и другие товары в данной категории доступны в каталоге интернет-магазина инженерной сантехники Фабрика тепла по выгодным ценам. Ознакомьтесь с подробными характеристиками и описанием, а также отзывами о данном товаре, чтобы сделать правильный выбор и заказать товар онлайн.
Купите такие товары, как Труба армированная стекловолокном Valfex SDR 7.4 (PN 20) 75х10,3, в интернет-магазине инженерной сантехники Фабрика тепла, предварительно уточнив их наличие или срок поставки. Вы можете получить товар в Нижнем Новгороде удобным для Вас способом, для этого ознакомьтесь с информацией о доставке и самовывозе.
Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Фабрика тепла. Для жителей Нижегородской области у нас не только выгодные цены на такие товары, как Труба армированная стекловолокном Valfex SDR 7.
4 (PN 20) 75х10,3, но и быстрая доставка в такие города, как Кстово, Дзержинск, Арзамас, Бор, Городец, Саров, Выкса, Муром, Павлово, Богородск и другие города Российской Федерации.
|
|
|
|
|

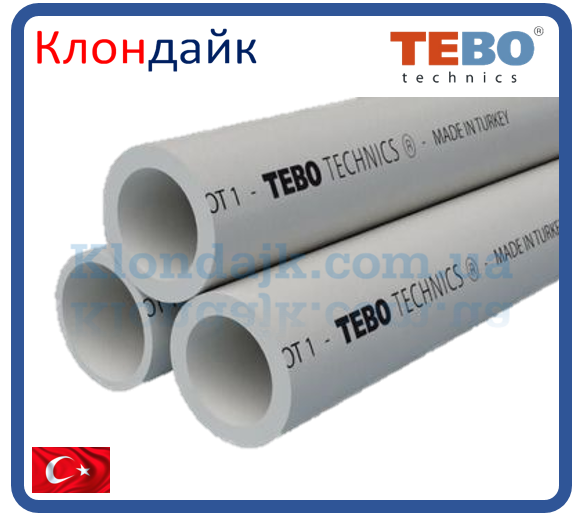

Труба PPRC PN-20 PN-25, полипропиленовая. / snabfiting.ru

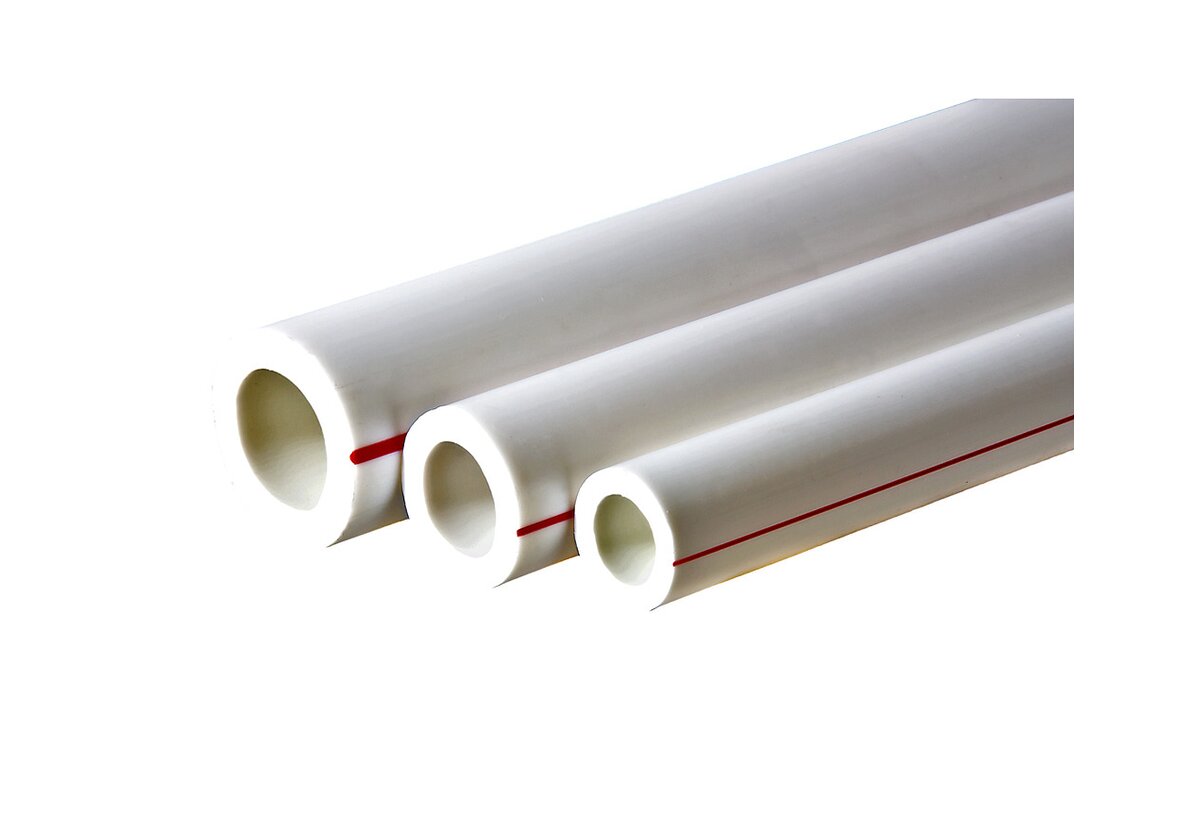

Полипропиленовые трубы PPRC, PN-20, PN-25 применяются в инженерных системах холодного и горячего водоснабжения и водоотведения с рабочей температурой до +80°C, для отопления пола и подачи холодной питьевой воды повышенного давления.
по порядкупо росту ценыпо снижению ценыпо новизне
Написать
Написать
Написать
Написать
Написать
Написать
Что обозначают DN и PN на фланцах? (Видео)
Как классифицируются фланцы?Фланец — это внешняя или внутренняя кромка или обод (кромка) для трения, например фланец из железной пластины, такой как двутавровая балка или тавровая балка; или для присоединения к другой части, такой как концевой фланец трубы, паровое кольцо и т. д. При прикреплении к трубе фланец также может быть пластиной или кольцом для формирования обода на конце трубы. Глухой фланец — это пластина, которая используется для закрытия или снятия конца винта.Фланцевое соединение — это присоединение к трубопроводу, где соединительные биты имеют фланцы, фиксирующие компоненты.
Множество общих стандартов фланцев можно найти по всему миру. Они имеют стандартизованные размеры, чтобы обеспечить простую взаимозаменяемость и функциональность. ASA / ASME (США), PN / DIN (ЕС), BS10 (британский / австралийский) и JIS / KS (японский / корейский) являются общими мировыми стандартами. В 1996 году ANSI прекратил публиковать B16.5 в США, и его эквивалентом является ASME B16.5.
Существует два типа трубок по номенклатуре: десятичная и метрическая. В британской системе мер используются фунты на квадратный дюйм (psi) для обозначения давления или номинальный размер трубы (NPS) для обозначения размера труб. Давление обычно указывается в килопаскалях (кПа), а диаметр трубы указывается в номинальном диаметре (DN) метрической системы в зависимости от международной шкалы единиц.
Что означает PN?PN — это аббревиатура от «Pressure Nominale».PN используется как префикс к номинальному давлению фланцев. Например, фланец PN16 рассчитан на работу до 16 уровней. Нормальные оценки: PN6, PN10, PN16, PN25, PN40, PN64, PN100. В соответствии с международными стандартами на фланцы, такими как ISO 7005-1 или DIN 2501, PN10, PN16, PN25 и PN40, указывается как класс давления в барах, так и метрические размеры фланца, в которых используется метрическая система измерения. Фланцы, разработанные в соответствии со спецификациями ANSI, AWWA, ASA или старыми британскими стандартами, измеренными в дюймах, не обязательно будут соответствовать спецификации фланцев.
Вероятно, это хорошая идея — предложить фактическое рабочее давление при определении спецификации фланца PN, поскольку обычно допускается сверление фланца аналогичного PN, скажем PN16, на фитинге или клапане, чтобы соответствовать соседним фланцам, но уровень давления ниже, чем PN16. .
Что означает DN?Слово номинальный диаметр относится к внутреннему диаметру трубы. Все размеры монтажной плиты вместе с приблизительным уровнем давления и номинальным типом, e.г. Размеры фланца указаны в соответствии с номинальным диаметром. Сталь не часто называют товаром, но думают, что это так.
Следует отметить, что истинный внутренний диаметр во многих случаях отличается на несколько миллиметров. Только когда номинальный диаметр DN указан относительно эквивалентной нормы DIN, можно сделать точный вывод о том, что трубы разных производителей можно смешивать.
Номинальный диаметр указывается с помощью сокращения DN (номинальный диаметр) в соответствии с EN ISO 6708, за которым следует безразмерное число, эквивалентное реальному внутреннему диаметру в миллиметрах.Для справки, труба DN 50 означает трубу с внешним диаметром 60,3 мм и толщиной стенки 3,65 мм в соответствии с EN 10255 (в результате внутренний диаметр составляет 53 мм).
Фланцевый стол ASME PN AS2129 4331 4087 ISO700501 BS10EFH MSSSP44
Правила скольжения таблицы фланцев клапанаи сравнение — Размеры ASME / BS / AS / PN / EN / ISO
- РАЗМЕР
- Выберите размер таблицы DN15DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN450DN500DN600DN650DN700DN750DN800DN850DN900
Таблица фланцев ASME — B16.5
AS2129 / AS4087 Таблица стальных фланцев
EN1092-1 Таблица фланцев PN
Правило скольжения для фланцев, шпилек и прокладок API6A — API6B / API6BX
Обзор
В Австралии стандарты фланцев BS и AS по существу одинаковы, но имеют метрику. Следовательно, метрические размеры указаны как «DN» (номинальный диаметр) в мм. Эквивалентный размер в дюймовой системе округляется до ближайшего кратного 25 мм (для 2 дюймов и более), как показано ниже. Однако фактические размеры и размеры отверстий не изменились.«NB» (номинальное отверстие) также иногда используется для обозначения размеров клапана.
| 1/2 ″ | DN15 |
|---|---|
| 3/4 ″ | DN20 |
| 1 ″ | DN25 |
| 1 1/4 ″ | DN32 |
| 1 1/2 ″ | DN40 |
| 2 ″ | DN50 |
| 2 1/2 ″ | DN65 |
|---|---|
| 3 ″ | DN80 |
| 4 ″ | DN100 |
| 5 ″ | DN125 |
| 8 ″ | DN200 |
| 10 ″ | DN250 |
| 12 ″ | DN300 |
|---|---|
| 14 ″ | DN350 |
| 15 ″ | DN375 |
| 16 ″ | DN400 |
| 18 ″ | DN450 |
| 20 ″ | DN500 |
| 24 ″ | DN600 |
|---|---|
| 28 ″ | DN700 |
| 30 ″ | DN750 |
| 32 ″ | DN800 |
| 36 ″ | DN900 |
Наиболее распространенным фланцем, используемым в Австралии в нефтегазовой и горнодобывающей промышленности, в настоящее время является фланец ANSI согласно ANSI B16.5. Однако в общепромышленной, коммерческой и водоотводной отраслях наиболее распространенным является отбортовка стола по стандарту AS2129. Фланцы с все более высоким европейским рейтингом PN также указаны в BS4504, а также в AS4331 и EN 1092-1. BS4504 теперь устарел и заменен EN 1092, который указан в британских стандартах как BS-EN 1092. EN 1092 произошел от DIN 2501, который стал частью ISO 7005, затем EN 1092 был создан как стандарт для фланцев на основе DIN. (Фланцы BS4504 в целом были такими же, как и в старой спецификации DIN 2501, но новый стандарт EN 1092 охватывает более широкий диапазон).EN 1092-1 — для стальных фланцев, EN 1092-2 — для железных фланцев, EN 1092-3 — для фланцев из сплава, EN 1092-4 — для фланцев из алюминиевого сплава. PN означает номинальное давление и примерно соответствует количеству бар, то есть рабочее давление PN10 в холодном состоянии составляет 10 бар. Диапазон номинальных значений от PN2,5 до PN420. Последний австралийский стандарт AS4331 ссылается на эту рейтинговую систему (от PN2,5 до PN420). AS4331 является воспроизведением стандарта ISO 7005, который основан на американской и европейской фланцевых системах. Стальные фланцы PN20, PN50, PN 110, PN 150, PN 260 и PN 420 «предназначены для взаимозаменяемости» с фланцами в соответствии с американскими стандартами ANSI / ASME B16. .5 и MSS SP44; они не идентичны, но «считаются соответствующими» размерам, указанным в ANSI / ASME B16.5 и MSS SP44, в зависимости от ситуации.
Класс 150: PN 20
Класс 300: PN 50
Класс 600: PN 110
Класс 900: PN 150
Класс 1500: PN 260
Класс 2500: PN 420
ISO 7005 (который является воспроизведением AS4331) также включает европейские фланцы DIN PN6 / 10/16/25/40, которые ранее были DIN 2501-1 и BS4504. Эти фланцы такие же, как EN1092, но EN1092 также включает фланцы с более высоким номиналом на основе DIN.Следовательно, в Австралии большинство пользователей просто ссылаются на исходные стандарты ASME B16.5, так как они уже используются в Австралии для нефтегазовой и горнодобывающей промышленности, и фактически при давлениях выше таблицы E он был преобладающим стандартом, использовавшимся для последнего. 30 лет. Однако инженеры по трубопроводам должны обращаться к новому стандарту AS AS4331 для интерпретации и технических требований. Обратите внимание, что в случае эквивалентов AS4331.1 / ISO 7005-1 ANSI они не полностью идентичны ANSI, но «считаются соответствующими и предназначены для взаимозаменяемости».
Классы трубопроводов на основе ASME B16.5 и соответствующих номинальных значений PN: —
| Класс фланца | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| Номинальное давление на фланце, PN | 20 | 50 | 68 | 100 | 150 | 250 | 420 |
PN — это номинальное обозначение, за которым следует номер обозначения, указывающий приблизительное номинальное давление в барах .
РейтингиPN не обеспечивают пропорциональную взаимосвязь между различными номерами PN, в отличие от номеров классов.
Австралийский стандарт
AS2129 исходит из BS10 и имеет метрику. В некоторых случаях отверстия для болтов немного большего размера обеспечивают лучший зазор, так как метрические болты указаны вместо болтов UNC, используемых в BS10. AS4087 является обновлением AS2129, однако AS2129 по-прежнему широко используется, поэтому он не был удален как стандарт, однако теперь он охватывает только таблицы AS от D до H.
AS4087 является последним стандартом для таблиц BS от D до H, используется то же сверление, но принята новая система номинального давления PN. Поскольку новые значения давления немного выше, толщина фланца немного увеличилась. Также размеры выпуклой грани (хотя и редко указываются, чаще всего используется плоская грань) немного больше. Таблицы C, J — R больше не существуют, PN16 — это то же сверление, что и таблица D, PN21 такое же, как в таблице E, PN35 такое же, как в таблице H.
AS4331 охватывает PN2.5 до PN420, а размер и сверление являются копией стандарта ISO 7005-1, который, в свою очередь, является метрическим эквивалентом ASME B16.5 класса 150–2500. ISO 7005-1 также включает в себя замененные фланцы DIN 2533 и DIN 2501, которые AS4331 также включает (также отражено в EN1092).
AS / NZS 4331 идентичен ISO 7005 и был воспроизведен из него.
4331.1 — Стальные фланцы (ISO 7005-1) EN1092-2 (на основе DIN 2501 / BS4504) PN2,5 / 6/10/16 / 25/40 и ANSI 150 ~ 2500LB Эквивалент ISO PN 20/50/110/150/260/420
4331.2 — Фланцы из чугуна (ISO 7005-2) PN2,5 / 6/10/19/20/25/40/50
4331,3 — Фланцы из медного сплава и композитных материалов (ISO 7005-3) PN10 на номер N50
Хотя стандарты говорят, что они идентичны, я заметил некоторые очень незначительные различия в толщине фланца между ISO 7005 (AS4331) и EN1092. Обратитесь к линейке слайдов Global Supply Line выше, чтобы узнать о различиях.
AS 4331 является копией стандарта ISO 7005, который основан на американской и европейской фланцевых системах.PN20, PN50, PN110, PN150, PN260 и PN420 Стальные фланцы «предназначены для взаимозаменяемости» с фланцами в соответствии с американскими стандартами ANSI / ASME B16.5 и MSS SP44. Они не идентичны, но «считаются соответствующими» размерам, указанным в ANSI / ASME B16.5 и MSS SP44, в зависимости от ситуации.
Фланцы на основе ANSI, охватывающие AS 4331.1 / ISO 7005-1
Класс 150: PN20
Класс 300: PN50
Класс 600: PN110
Класс 900: PN150
Класс 1500: PN260
Класс 2500: PN420
ISO 7005 (который является воспроизведением AS 4331) также включает европейские фланцы DIN PN6 / 10/16/25/40, которые ранее были DIN 2501-1 и BS4504.Эти фланцы такие же, как EN1092 , но EN1092 также включает фланцы с более высоким номиналом на основе DIN.
Хотя стандарты говорят, что они идентичны, между ISO 7005 (AS4331) и EN1092 есть очень незначительные различия в толщине фланца. Обратитесь к линейке слайдов Global Supply Line выше, чтобы узнать о различиях.
Сталь на основе DIN / BS4504 на основе фланцев, покрытых AS 4331.1 / ISO 7005-1
PN2,5
PN6
PN10
PN16
PN25
000 PN
Железо DIN / BS4504 на основе фланцев, покрытых AS 4331.2 / ISO 7005-2 API6A используется в Австралии в системах бурения нефтяных скважин и устьевых систем. (см. нашу линейку для нефтепромыслов, щелкните здесь. Рейтинги API варьируются от 2 000 до 20 000 фунтов на квадратный дюйм (холодное рабочее давление). ANSI изначально был создан на основе API, следовательно, в классах от 600 до 900 и 1500 ANSI фланцы по размерам эквивалентны API 2 000, 3 000 и 5 000 для большинства размеров согласно ANSI 300NB (12 дюймов) API 13 5/8 дюймов, но фланцы ANSI, изготовленные из углеродистой стали с более низким пределом текучести, рассчитаны на более низкое рабочее давление.Однако GSL предлагает фланцы с приварной шейкой API6A 45K из высокопрочной углеродистой стали, которые совместимы с фитингами ASME A234 WPB и трубами A106B / API5LB. Нажмите здесь, чтобы узнать больше. ASME (Американское общество инженеров-механиков, членом которого является компания Australian Pipeline Valve) представляет собой группу стандартов, которые, в свою очередь, охватываются Американским институтом стандартов (ANSI), поэтому их фланцы могут называться ANSI или ASME. учебный класс. Класс также традиционно обозначается сокращением CL или LB (устно обозначается как фунт) или крестиком (#), но не psi, поскольку это может быть неверно истолковано как холодное рабочее давление (CWP).Так как ANSI 150, например, имеет CWP 285 фунтов на квадратный дюйм, поэтому в отличие от системы PN этот класс не связан с CWP. AS4331 принял сверление и размеры ANSI, но использует классы рейтинга PN. Следовательно, в некоторых размерах фланцы толще, чтобы довести номинал до требуемого номинального значения PN. Фланцы из кованой стали, ASME B16.5, производятся в семи основных номиналах: Фланец класса 300 рассчитан на более высокое давление, чем фланец класса 150, поскольку фланец класса 300 изготовлен из большего количества металла и, следовательно, может выдерживать большее давление.Однако существует ряд факторов, которые могут повлиять на устойчивость фланца к давлению. Класс давления для фланцев часто выражается в фунтах. Для обозначения класса давления используются разные названия. Например: 150 фунтов или 150 фунтов или 150 # или класс 150 — все означают одно и то же. Фланцы выдерживают разное давление при разных температурах. (См. Таблицы давления / температуры на этом веб-сайте для получения информации о различных типах материалов). При повышении температуры номинальное давление фланца уменьшается.Например, фланец класса 150 A105 рассчитан на давление примерно 270 фунтов на кв. Дюйм (1861 кПа) при температуре окружающей среды, 180 фунтов на кв. 517 кПа) приблизительно при 800ºF (426ºC). Следовательно, когда давление падает, температура повышается и наоборот. Дополнительные факторы заключаются в том, что фланцы могут быть изготовлены из различных материалов, таких как нержавеющая сталь, чугун и ковкий чугун, легированная сталь, углеродистая сталь и т. Д.Каждый материал имеет разное номинальное давление. Ниже приведен пример фланца NPS 12 (300NB) для всех основных классов давления. Этот пример демонстрирует, что диаметр выступающей грани у всех одинаковый; но внешний диаметр, окружность болта и диаметр отверстий под болт становятся больше с каждым более высоким классом давления. Диаметр ствола соответствует требуемому графику. См. Нашу Таблицу фланцев — «Онлайн-правила скольжения» выше для получения информации о размерах фланца. Количество и диаметр (мм) отверстий для болтов в приведенном ниже примере 300NB: 12 x 25.4 мм, класс 150, 16 x 32 мм, класс 300, 16 x 34,9, класс 400, 20 x 34,9 мм, класс 600, 20 x 38,1 мм, класс 900, 16 x 54 мм, класс 1500 и 12 x 73 мм, класс 2500. Номинальное давление / температура — это максимально допустимое рабочее давление, разрешенное в соответствии с ASME B16.5 (опубликовано в метрической и британской системе мер). Для промежуточных температур производителями рассчитывается линейная интерполяция. Допустимые значения «давление-температура» относятся к фланцевым соединениям, которые могут быть уменьшены при использовании прокладок или шпилек. Температура, указанная для соответствующего номинального давления, — это температура находящейся под давлением оболочки клапана или фланца. Как правило, эта температура совпадает с температурой среды в линии и внешней среды, в зависимости от того, какая из них наибольшая (но также должна учитываться самая низкая температура каждой из них для работы при низких температурах). Для любой температуры ниже -29 ° C номинальное значение не должно превышать значение, указанное для -29 ° C, в зависимости от материалов рейтинг может быть ниже. В двух таблицах ниже приведены примеры двух групп материалов в соответствии с ASTM, номинальные значения давления и температуры фланца в соответствии с ASME B16.5 — 2009. В следующих 2 таблицах показаны номинальные значения давления / температуры ANSI / ASME класса от 150 до 2500 фунтов для групп 2-1.1 и 2-2.3 LB является источником латинского слова Libra (весы), римской единицы массы, похожей на фунт, поэтому это было принято как еще один способ обозначения класса. Никогда не говорите PSI, так как это можно спутать с фланцами API 6B, которые имеют рейтинг PSI (CWP). AS2129 Все еще используется, но теперь охватывает только Таблицы D — H (Таблица C теперь устарела), Таблицы J — T теперь заменены на AS4331, который является копией ISO7500-1, который, в свою очередь, эквивалентен классу ASME 150-2500 ANSI B16.5). AS4087 — это новый стандарт, охватывающий Таблицы D — H. Указано то же сверление, но используется рейтинговая система PN (PN16 — PN35). Для номинальных значений давления / температуры фланца класса ANSI от 150 до 2500 см. Номинальные значения давления / температуры кованой стали, указанные в следующей ссылке. Попросите нашего продавца отправить вам правило скольжения ANSI Печать Как было объяснено в предыдущей статье Различия и сравнение между стандартами ISO и ASME , номинальный диаметр (DN) является стандартным индикатором, используемым в качестве эталона для оценки размера тех элементов, которые могут быть соединены в трубах из нержавеющей стали. (фланцы, фитинги, арматура). Знание DN необходимо для расчета рабочего давления компонентов. Действительно, могут быть соединены только элементы, имеющие одинаковый DN и одинаковое номинальное давление (PN) . Номинальное давление трубы описывает максимальное внутреннее давление, которое труба и ее соединения способны выдержать, и выражается в барах. Но как рассчитать значение PN? А что это значит? Номинальное давление представляет собой шкалу значений, примерно соответствующую серии Ренара с общей разницей 5: 2; 5; 6; 10; 16; 20; 25; 40; 50; 64; 100; 150; 250; 320; 420 640. Классификация PN включает как механические, так и размерные характеристики и не представляет никаких физических величин в каких-либо конкретных единицах измерения. Номинальное давление в трубе описывает рабочее давление в барах только для воды с максимальной температурой 20 ° C. Когда температура увеличивается, номинальное давление снижается в соответствии с конкретными стандартами для каждого типа жидкости. Кроме того, интересно выделить взаимосвязь между стандартами ISO и ANSI.Что касается фланцев ANSI (скользящих, приварных и глухих), номинальное давление выражается в фунтах ( 150 фунтов , 300 фунтов ). Тем не менее, эти значения имеют соответствующие значения в классификации PN (в вышеупомянутых примерах это будут PN 20 и PN 50 ). Наша продукция в основном подходит для фитингов труб низкого давления и включает фланцы и соединения из нержавеющей стали PN 6, PN 10, PN 16, PN 40, PN 64, а также фланцы ANSI на 150 и 300 фунтов.Это первые значения из серии Renard, довольно широко распространенной в нашей отрасли. * При изготовлении из чугуна или ковкого чугуна внешний диаметр составляет 155 мм. Другое номинальное давление Показания: Общие примечания: Особенности: Примечание 1: ISO 7005-1 (стальные фланцы) PN 20, 50, 110, 150, 260, 420 разработаны для взаимозаменяемости с фланцами ASME B16.5 и MSS SP-44 — фланцы ISO 7005-1 не являются идентичны фланцам ASME B 16.5 и MSS SP 44, но считаются соответствующими размерам, указанным в ASME B 16.5 и MSS SP 44. Фланцы ISO 7005-2 (чугун), PN 20, 50, взаимозаменяемы с ANSI / ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун), но они не идентичны. Считается, что они соответствуют размерам, указанным в ASME B16.1 (серый чугун) и B 16.42 (высокопрочный чугун). Примечание 2: ISO PN 2.5, 6 не имеют соответствующего класса ASME, а классы ASME 75, 400 и 800 не имеют соответствующего обозначения ISO PN. Поэтому использование фланцев с такими номинальными характеристиками PN и Class не рекомендуется. Транспорт Автомобильная промышленность Производство шин Бумага Автоматизация производства Станки Сталь Лесное хозяйство Аэрокосмическая промышленность и оборона Погрузочно-разгрузочные работы Пищевая промышленность Химическая промышленность Электроника Semiconductor Связь Clean Energy Базовая информация Номер модели: SPA001-009; SPA101-109; SPA201-209; SPA301-309 Цвет: зеленый, серый, белый и т. Д. Сертификат: ISO, SGS, CE и т. Д. Спецификация: CE, SGS Код ТН ВЭД: 3 Материал: PPR Торговая марка: SUNPLAST или OEM Происхождение: Нинбо, Китай Описание товара 1, ППР
PN2.5
PN6
PN10
PN16
PN20
PN25
PN40
50 API6A
Отбортовка ANSI / ASME
Классы давления фланцев по ASME
150 фунтов — 300 фунтов — 400 фунтов — 600 фунтов — 900 фунтов — 1500 фунтов — 2500 фунтов
Номинальное давление по ASME
Номинальное давление-температура
Материалы группы 2-1.1 ASTM Условное обозначение Поковки Отливки C-Si A105 (1) A216 Gr.WCB (1) C-Mn-Si A350 Gr.LF2 (1) – 3 1/2 Ni A350 Gr.LF3 – C-Mn-Si-V A350 Gr.LF6 Класс 1 (3) – ПРИМЕЧАНИЯ:
(1) При длительном воздействии температур выше 425 ° C карбидная фаза стали может превратиться в графит.Допустимо, но не рекомендуется для длительного использования при температуре выше 425 ° C.
(3) Не использовать при температуре выше 260 ° C. ASTM Группа 2-2.3 Материалы Условное обозначение Поковки Отливки 16Cr-12Ni-2Mo A182 Gr.F316L A351 CF3M 18Cr-13Ni-3Mo A182 Gr.F317L 18Cr-8Ni A182 Gr.F304L (1) A351 CF3 ПРИМЕЧАНИЯ:
(1) Не использовать при температуре выше 425ºC. Давление-температура для материалов группы 2-1.1 ASTM Рабочее давление по классам, БАР Температура ° C 150 300 400 600 900 1500 2500 -29 до 38 19.6 51,1 68,1 102,1 153,2 255,3 425,5 50 19,2 50,1 66,8 100,2 150,4 250,6 417,7 100 17,7 46,6 62,1 93,2 139,8 233 388,3 150 15.8 45,1 60,1 90,2 135,2 225,4 375,6 200 13,8 43,8 58,4 87,6 131,4 219 365 250 12,1 41,9 55,9 83,9 125,8 209,7 349,5 300 10,2 39.8 53,1 79,6 119,5 199,1 331,8 325 9,3 38,7 51,6 77,4 116,1 193,6 322,6 350 8,4 37,6 50,1 75,1 112,7 187,8 313 375 7,4 36,4 48.5 72,7 109,1 181,8 303,1 400 6,5 34,7 46,3 69,4 104,2 173,6 289,3 425 5,5 28,8 38,4 57,5 86,3 143,8 239,7 450 4,6 23 30,7 46 69 115 191.7 475 3,7 17,4 23,2 34,9 52,3 87,2 145,3 500 2,8 11,8 15,7 23,5 35,3 58,8 97,9 538 1,4 5,9 7,9 11,8 17,7 29,5 49,2 Давление-температура для группы ASTM 2-2.3 Материалы Рабочее давление по классам, БАР Температура ° C 150 300 400 600 900 1500 2500 -29 до 38 15,9 41,4 55,2 82,7 124,1 206,8 344,7 50 15,3 40 53,4 80 120.1 200,1 333,5 100 13,3 34,8 46,4 69,6 104,4 173,9 289,9 150 12 31,4 41,9 62,8 94,2 157 261,6 200 11,2 29,2 38,9 58,3 87,5 145.8 243 250 10,5 27,5 36,6 54,9 82,4 137,3 228,9 300 10 26,1 34,8 52,1 78,2 130,3 217,2 325 9,3 25,5 34 51 76,4 127,4 212.3 350 8,4 25,1 33,4 50,1 75,2 125,4 208,9 375 7,4 24,8 33 49,5 74,3 123,8 206,3 400 6,5 24,3 32,4 48,6 72,9 121,5 202,5 425 5.5 23,9 31,8 47,7 71,6 119,3 198,8 450 4,6 23,4 31,2 46,8 70,2 117,1 195,1 Номинальное давление и температура для фланцев из углеродистой стали Давление — кПа, Температура — ºC «Фланец
Стол» -18ºC
до 120 -50ºC
до 232 250 275 300 325 350 375 400 425 450 475 Максимум
гидростатическое испытание
давление кПа Д 700 650 600 570 550 500 450 400 350 1050 С 1200 1800 E 1400 1300 1200 1100 1000 950 900 800 700 2100 ф. 2100 2000 1800 1700 1600 1400 1300 1200 1100 3150 H 3500 3300 3100 2900 2600 2400 2000 2000 1700 1300 900 5250 Дж 4800 4600 4300 4000 3700 3400 3100 2700 2400 1900 1300 7200 К 6200 5900 5500 5100 4700 4300 3900 3500 3100 2400 1600 9300 R 8300 7900 7400 6800 6300 5800 5200 4700 4200 3200 2200 12450 S 12400 11800 11100 10300 9500 8700 7900 7100 6300 4800 3300 18600 т 19300 18400 17200 16000 14700 13500 12200 11000 9800 7500 5100 28950 Номинальный диаметр (DN) и номинальное давление (PN)
24 мая 2018 Сопутствующие товары
Фланцевые столы
Стандартный Класс Диаметр Диаметр круга болта Количество болтов Размер болта Диаметр отверстия под болт КАК 4087 PN14 150 114 4 M16 18 PN16 150 114 4 M16 18 PN21 165 127 4 M16 18 PN35 165 127 4 M16 18 КАК 2129 Стол C 150 114 4 16 18 Стол D 150 114 4 16 18 Таблица E 150 114 4 16 18 Стол F 165 127 4 16 18 Стол H 165 127 4 16 18 Таблица J 165 127 4 19 22 ANSI B16.5 ANSI 150 152 121 4 16 19 ANSI 300 165 127 8 16 19 ANSI 600 165 127 8 16 19 ANSI 900 216 165 8 22 25 ANSI 1500 216 165 8 22 25 ISO 7005 (DIN) PN6 140 110 4 M12 14 PN10 165 125 4 M16 18 PN16 165 125 4 M16 18 PN20 150 * 120.5 4 M16 18 PN25 165 125 4 M16 18 PN40 165 125 4 M16 18 Размеры Фланцы с приварной шейкой (Vorschweiss-Flansche), тип 11, номинальное давление (PN) 10
DN А Б К Д E Ф 10 90 60 40 2 17.2 28 15 95 65 45 2 21,3 32 20 105 75 58 2,3 26,9 40 25 115 85 68 2,6 33,7 46 32 140 100 78 2.6 42,4 56 40 150 110 88 2,6 48,3 64 50 165 125 102 2,9 60,3 74 65 185 145 122 2,9 76,1 92 80 200 160 138 3.2 88,9 105 100 220 180 158 3,6 114,3 131 125 250 210 188 4 139,7 156 150 285 240 212 4,5 168,3 184 200 340 295 268 6.3 219,1 234 250 395 350 320 6,3 273 292 300 445 400 370 7,1 323,9 342 350 505 460 430 7,1 355,6 385 400 565 515 482 7.1 406,4 440 450 615 565 532 7,1 457 488 500 670 620 585 7,1 508 542 600 780 725 685 8 610 642 700 895 840 800 8.8 711 746 800 1015 950 905 8,8 813 850 900 1115 1050 1005 12,5 914 950 1000 1230 1160 1110 12,5 1016 1052 1200 1455 1380 1330 12.5 1219 1256 1400 1675 1590 1535 14,2 1422 1460 1600 1915 1820 1760 16 1626 1666 1800 2115 2020 1960 17,5 1829 1868 2000 2325 2230 2170 17.5 2032 2072 2200 2550 2440 2370 20 2235 2275 2400 2760 2650 2570 22,2 2438 2478 2600 2960 2850 2780 25 2620 2680 2800 3180 3070 3000 25 2820 2882 3000 3405 3290 3210 32 3020 3085 DN А Б К Д E Ф DN г H К м № р 10 14 2 16 35 6 4 15 14 2 16 38 6 4 20 14 2 18 40 6 4 25 14 2 18 40 6 4 32 18 2 18 42 6 6 40 18 3 18 45 7 6 50 18 3 18 45 8 6 65 18 3 18 45 10 6 80 18 3 20 50 10 6 100 18 3 20 52 12 8 125 18 3 22 55 12 8 150 22 3 22 55 12 10 200 22 3 24 62 16 10 250 22 3 26 68 16 12 300 22 4 26 68 16 12 350 22 4 26 68 16 12 400 26 4 26 72 16 12 450 26 4 28 72 16 12 500 26 4 28 75 16 12 600 30 5 30 82 18 12 700 30 5 35 85 18 12 800 33 5 38 96 18 12 900 33 5 38 99 20 12 1000 36 5 44 105 20 16 1200 39 5 55 132 25 16 1400 42 5 65 143 25 16 1600 48 5 75 159 25 16 1800 48 5 85 175 30 16 2000 48 5 90 186 30 16 2200 56 5 100 202 35 18 2400 56 5 110 218 35 18 2600 56 5 110 224 40 18 2800 56 5 124 244 40 18 3000 62 5 132 257 45 18 DN г H К м № р DN Кол-во
болтов Диаметр
болтов с шестигранной головкой Длина
болтов с шестигранной головкой Диаметр
шпильки Длина
шпильки 10 4 M12 50 1/2 « 65 15 4 M12 50 1/2 « 65 20 4 M12 55 1/2 « 70 25 4 M12 55 1/2 « 70 32 4 M16 60 5/8 « 80 40 4 M16 60 5/8 « 80 50 4 M16 60 5/8 « 80 65 8 M16 60 5/8 « 80 80 8 M16 65 5/8 « 80 100 8 M16 65 5/8 « 80 125 8 M16 65 5/8 « 85 150 8 M20 70 3/4 « 95 200 8 M20 75 3/4 « 95 250 12 M20 80 3/4 « 100 300 12 M20 80 3/4 « 100 350 16 M20 80 3/4 « 100 400 16 M24 85 7/8 « 110 450 20 M24 90 7/8 « 110 500 20 M24 90 7/8 « 110 600 20 M27 95 1 « 125 700 24 M27 105 1 « 135 800 24 M30 115 1.1/8 « 145 900 28 M30 115 1,1 / 8 « 145 1000 28 M33 130 1¼ « 165 1200 32 M36 155 1,3 / 8 « 195 1400 36 M39 180 1½ « 225 1600 40 M45 205 1¾ « 260 1800 44 M45 225 1¾ « 280 2000 48 M45 235 1¾ « 290 2200 52 M52 265 2 « 325 2400 56 M52 285 2 « 345 2600 60 M52 285 2 « 345 2800 64 M52 310 2 « 370 3000 68 M56 330 2¼ « 400 DN Кол-во
болтов Диаметр
болтов с шестигранной головкой Длина
болтов с шестигранной головкой Диаметр
шпильки Длина
шпильки дюймов Открытый самоустанавливающийся блок подушки линейного подшипника скольжения (PN)
