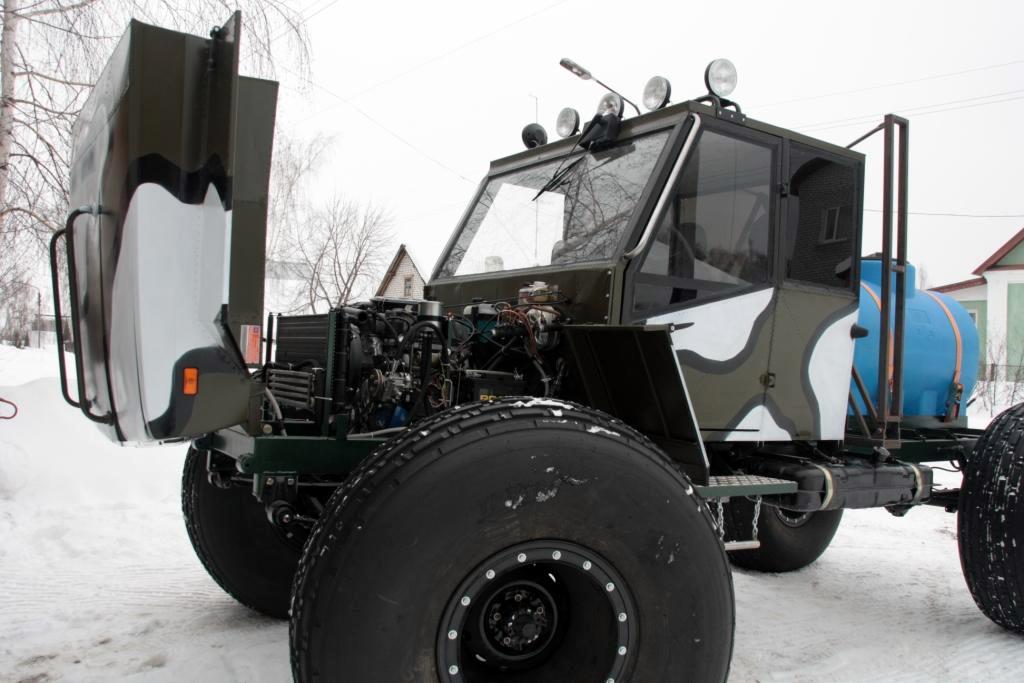

Житель Тербунов Анатолий Ушаков конструирует вездеходы-пневмоходы

Поздняя осень. На полях настоящая топь. Но и в это время у крестьянина работ невпроворот – нужно готовиться к посевной, необходимо вносить в почву удобрения. Но если жирный чернозем «развезет» дождями, то техника в поле выйдет не скоро, а день в это время — год кормит. В фермерских хозяйствах и сельхозкооперативах в подобных случаях всегда принято обращаться к помощи сельхозавиации, но в нынешнем году у самолетов появилась серьезная конкуренция – пневмоходы. Машины, собранные бывшим тербунским механизатором Анатолием Ушаковым тоже «летают», но по земле. На вид детища Ушакова, это нечто среднее между спортивным багги и… луноходом. Кабина – разрезанный пополам «Запорожец», рама из водопроводных труб и – пневматики, и ВАЗовский двигатель.

Пневматики это, шины — резиновые баллоны, большого радиуса и сверхнизкого давления (от 0,15 до 0,5 атмосферы).  Самое главное у «дутиков» — это их фантастическая проходимость.
Благодаря низкому давлению шины как бы «растекаются» по поверхности, образуя большое пятно контакта. И без того небольшая масса вездехода, распределенная на несколько этих самых пятен, создает удельное давление на грунт в несколько раз ниже, чем будет давить на тот же грунт стопа в меру упитанного человека. В результате машина не проваливается в рыхлый снег, уверенно месит грязь и даже плавает.



Как оказалось, на полях Черноземья, пневмоход – незаменимая техника. И те, кто рискнул в этом году обратиться за помощью к Ушакову – не пожалели. Его пневмоходы разбросали удобрения по десяткам тысяч гектар тербунских полей, нисколько не повредив почвы, и спокойно проезжали там, где обычный трактор увяз бы по кабину. Если же сравнивать с самолетом или дельтолетом сельхозавиации, то пневмоход предпочтительнее, в первую очередь, по экономическим причинам.



Анатолий Ушаков не является изобретателем пневмохода. Идея пневмоходов не нова и не революционна. Подобные машины изобрели еще в середине прошлого века жители Крайнего Севера.  Ушаков «подглядел» идею у воронежских конструкторов, которые в прошлом году показали один из подобных вездеходов в работе на тербунских полях. Трактористу и автомеханику от Бога, как о нем отзываются в Тербунах, достаточно было раз увидеть пневмоход, чтобы все понять.



 — Я не чертил никаких чертежей, — рассказал Анатолий корреспонденту сайта GOROD48. – Все родилось в моей голове спонтанно, наутро после увиденного, и я сразу же принялся за работу…

Первый пневмоход был готов месяца через три. Его Анатолий назвал дрындолетом. Испытания по пересеченной местности прошли благополучно, после чего Ушаков решил испытать его на воде.

— Если честно, то я боялся, что пневмоход может утонуть, — рассказывает Анатолий. – В воду пруда возле Вторых Тербунов загонял пневмоход осторожно, сдавая задом. Когда задние колеса всплыли, то понял – можно плыть.



Но тербунский Самоделкин этим не удовлетворился. Теперь он задумал оснастить свои машины лодочными моторами, чтобы они двигались по воде как полноценные катера. В данный момент Анатолий задумал начать собирать третий вездеход. Тот тоже будет оснащен мотором «Вихрь» и через пару месяцев пневмоход-амфибия, можно сказать, сойдет со стапелей.

— Ни для кого не секрет, что все изобретения человечества от лени, — говорит Анатолий Ушаков. – Когда родилась моя первая дочка, чтобы не изнурять себя долгими укачиваниями в коляске, я приладил к ней маленький электрический «движок» и коляска стала самоукачивающей.



Лет пятнадцать назад, Анатолий Ушаков собрал своими руками первый грузовой автомобиль. Затем и второй, который выглядел необычно – с самодельной кабиной, двигателем от трактора и УАЗовскими мостами. К слову сказать, нынешние машины-пневмоходы Ушакова не выглядят уродцами-самоделками. Эстетическим качествам Анатолий уделил должное внимание. Те же кабины «запорожцев» прошли классный тюнинг и выглядят не хуже машин, участниц автосалонов.

Вездеход на пневмоходу своими руками

Вездеход на пневмоходу из мотоцикла Урал.

Конструкция 3-х колесного вездехода на пневмо колесах «Патруль» Его мы сделали из списанного мотоцикла «Урал». Перебрали все его узлы и агрегаты, восстановили двигатель М67-36 мощностью 36 л. с. Основой конструкции вездехода стала рама мотоцикла, к которой приварена дополнительная рама. Один из стыков располагается на верхнем горизонтальном участке рамы мотоцикла в районе кронштейнов амортизаторов, в зоне изгиба труб рамы мотоцикла.


Главным несущим элементом дополнительной рамы является дуга, согнутая из трубы 0 42 мм. Жесткость ее обеспечивается также трубами, образующими прочный треугольник, дополнительной распоркой из трубы 0 42 мм и четырьмя подкосами верхнего пояса рамы. Такая сложная форма потребовалась для того, чтобы грамотно распределить массу вездехода по колесам, разместить на нем третьего пассажира.


Рис.1 . Внешний вид вездехода на пневмоходу сделанного своими руками.


Сиденья на вездеходе мотоциклетного типа (штатные), без всяких переделок; способ их крепления такой же, как и на мотоцикле. Они разнесены друг от друга с учетом среднего роста человека и удобства посадки. Заводские ручки сидений заменены жесткими стойками с перекладинами длиной 240 мм, за которые очень удобно держаться. Между последним и предпоследним сиденьем под верхним поясом рамы установлен инструментальный ящик; на нем крепится медицинская аптечка. За передним сиденьем на кронштейне установлена вместо аккумуляторов канистра емкостью 2,5 л с маслом для двигателя. Задняя часть рамы верхнего пояса завершается дугой, под которой установлен резервный топливный бак емкостью 7 л.

Рис. 2. Вездеход на пневмоходу на базе мотоцикла «Урал»:
1 — рама пневмохода, 2 — двигатель, 3 — канистра для масла, 4 — указатели поворота, 5 — аптечка, 6 — подножки водителя и пассажиров, 7 — дополнительный топливный бак, 8 — стоп-сигнал, 9 — колесо, 10 — дуги безопасности, 11 опорные рукоятки пассажиров.


Задний мост по конструкции очень прост и доступен для изготовления. Основное требование при его сборке — точность и соосность полуосей. Поэтому бугельная дуга приваривается к ним уже после сборки. Полуоси — от автомобиля ГАЗ-69 (длинные), или, что несколько лучше,- от «Волги» ГАЗ-21: при использовании последних диск колеса можно сразу надеть на шпильки (а полуось ГАЗ-69 соединяется с диском через дополнительный фланец). Полуоси проточены по диаметру 80 мм, посажены в закрытые подшипники (№ 180206) и» собраны в карданную трубу (от ГАЗ-6З) наружным диаметром 76 мм. Каждая полуось вращается в четырех подшипниках (по две с каждой стороны), что обеспечивает узлу длительную и надежную работу.
Рис. 3. Доработка рамы мотоцикла «Урал».

Правая и левая половины моста стыкуются в шлицевых втулках, установленных внутри ведомой звездочки. Шлицы на полуосях дорезаются и по ним вытачивают шлицевые втулки для ведомой звездочки. Последняя имеет 56 зубьев, ее диаметр 336 мм, а ведущая, смонтированная на редукторе главной передачи,- 28 зубьев (обе звездочки вместе с цепями — от списанного комбайна). Передаточное число заднего моста по отношению к главной передаче составляет 2:1.


Рис. 4. Задний мост самодельного пневмохода:
1 — полуось (от автомобиля ГАЗ-69, проточена до диаметра 30 мм), 2 — чулок (стальная труба диаметром 76 х 2 мм), 3 — подшипники (№ 180206), 4 — ведомая звездочка (Z=56), 5 — втулка звездочки, 6 — стойка бугеля (труба диаметром 34 мм), 7 — дуга бугеля (труба диаметром 34 мм), 8 — полуось (от автомобиля ГАЗ-69, проточена до диаметра 30 мм), 9 — подшипники (№ 180206), 10 — фланец, 11 — распорная втулка, 12, 14 — электрозаклепки, 13 — шлицевые втулки, 15 — втулки под подшипники.


Задний мост закрепляется на раме хомутами при помощи болтов с резьбой М10. После совмещения продольных осей ведущей и ведомой звездочек на заднем мосту привариваются ограничивающие ушки, препятствующие перемещению моста по сегментам при больших нагрузках.


Рис. 5. Передняя вилка самодельного вездехода на пневмоходу:
1 — перья вилки, 2 — усиливающая косынка (внешняя), 3 — усиливающая косынка (внутренняя), 4 — верхняя дуга вилки (труба диаметром 42 х 3 мм), 5 — телескопические амортизаторы (от мотоцикла «Урал», укорочены сверху на 50 мм), 6 — хомут стопора суппорта, 7 — стопор, 8 — диск колеса (от автомобиля УАЗ-469, облегчен высверливанием отверстий), 9 — ступица колеса (от мотоцикла «Урал»), 10 — точечный сварочный шов (шаг — 20 мм), 11 — ось переднего колеса (используется ось заднего колеса мотоцикла «Урал», 12 — электрозаклепки.

Пневмокамеры подошли от тракторных прицепов типа 1 ПТС-9 или 3 ПТС-12 (они используются с тракторами «Кировец» или Т-150). Диаметр колеса мы ограничили продольным ремнем шириной 150 мм, а его толщину — десятью поперечными ремнями шириной 50 мм и длиной 1300 мм. Диски колес автомобильные — от УАЗ-469. Пришлось, правда, их максимально облегчить — высверлить или отфрезеровать ряд отверстий. Давление в колесах — не выше 0,3 кг/см2, а при езде по мягкому снегу и того меньше. При установке колеса на диск поверх камеры надевается покрышка, сделанная из такой же камеры, разрезанной по ее меньшей окружности.


Первоначально мы сделали неподрессоренную переднюю вилку, однако из-за ее жесткости хода колеса при движении снегохода от нее пришлось отказаться. Новый вариант — с телескопическими амортизаторами. Перья мы использовали от мотоцикла «Урал», укоротили их на 50 мм, а затем запрессовали в трубы основания вилки. Перья зафиксированы сварочными точками — электрозаклепками. В нижней части перьев хомуты срезаны и вместо них приварены другие, под ось 0 36 мм. Ось переднего колеса вездехода — из перьев передней вилки мотоцикла, соединенных длинной осью от заднего колеса мотоцикла. Один ее конец вставлен в трубу и зафиксирован электрозаклепками, а другой заворачивается во втулку с резьбой. Втулка запрессована и закреплена также электрозаклепками.

Ступица колеса вместе с тормозным механизмом не переделывалась. Диск колеса крепится на ступице сваркой: с одной стороны — к фланцу 0 105 мм, а с другой — к тормозному барабану. Тормозной механизм удерживается от проворачивания при торможении стопором. Последний надевается на ось и плотно входит в паз суппорта; сам же стопор крепится на перья вилки хомутиком и двумя винтами Мб. На вилке имеются также два кронштейна для установки двух дополнительных фар.

Редуктор главной передачи вместе со ступицей колеса оставлен без изменения. К ступице колеса (к маленькому ее фланцу) приваривается специально выточенная шайба, а на нее посажена и привернута ведущая звездочка (Z=28) (в случае использования для вездехода колес другого диаметра придется подобрать другую ведущую звездочку). Цепь имеет натяжное устройство — это маленькая звездочка (Z= 10), установленная в швеллере с продольным отверстием, который приварен к поперечной трубе основной дуги.

Наш вездеход имеет передний лобовой щиток, он хорошо защищает от ветра. Руль для удобства удлинен до 1 метра; сверху на нем — поперечная траверса, на которую и опирается лобовой щиток. На вездеходе установлены фары, указатели поворота, стоп-сигналы и габаритные огни.

Тормозная система с приводом на все три колеса позволяет при необходимости быстро останавливаться даже на самой скользкой дороге.

Для надежной работы двигателя и его запуска на нем установлено магнето.

Электрооборудование — 12-воль-товое, с генератором постоянного тока и реле-регулятором РР-24Г-2.

Аккумулятора на нашем вездеходе нет, генератор обеспечивает работу двигателя уже при 700 оборотах в минуту.

Надежные тормоза, наличие светотехнических приборов, эргономика в соответствии с требованиями ГОСТа для мотоциклов — все это дает возможность использовать машину зимой и на дорогах нашего города.

В конструкции вездехода-пневмохода «Патруль» мы применили самые проверенные и надежные в работе узлы от серийных мотоциклов и автомобилей. Эксплуатация вездехода показала высокую его надежность. На скользком льду или дороге он оказался очень устойчивым благодаря блокировке полуосей заднего моста. Вездеход легко преодолевает крутые подъемы; мощности двигателя с большим запасом хватает для перевозки трех человек по плотному снегу, буксировки лыжников.

Масса вездехода около 400 кг, поэтому использовать его на рыхлом снегу глубиной свыше 50 см затруднительно. Это обстоятельство вынуждает вместо переднего колеса ставить лыжи. Скорость вездехода на плотном снегу — до 100 км/ч, расход горючего: 8-9 л на 100 км.

Были сомнения насчет управляемости: ведь мы не использовали дифференциал. Но вездеход оказался на редкость послушным и легким в управлении на снегу: когда было моему сыну 8 лет, он уверенно справлялся с машиной.

И еще одна давно забытая «новинка» в нашем вездеходе — это устройство для покачивания колес. Вместо свечи в один из цилиндров заворачиваем штуцер, внутри которого стоит обратный клапан, отрегулированный на давление 0,5 атм. На конце штуцера — шланг. Мы запускаем двигатель на одном цилиндре и накачиваем любое колесо.
