Обустройство теплого пола в доме по грунту требует тщательно спланированного подхода. В большинстве случае требуется поэтапное выполнение работы: на первом этапе заливают черновую стяжку и ждут ее вызревания, на втором этапе укладывают оставшиеся слои.

водяной теплый пол по грунту

Конструкция для частного дома

Пренебрежение этим правилом может стать причиной негативных последствий. Объясняется это постоянным движением грунта и, соответственно, всех расположенных выше слоев. Подвижки могут наблюдаться даже на слежавшемся и утрамбованном грунте, который долгое время лежал без нагрузки.

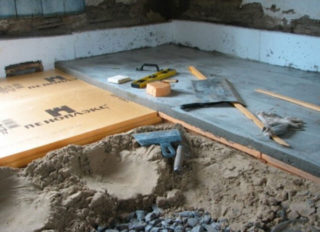

теплый пол по грунту в частном доме


После укладки пирога теплого пола, который имеет довольно внушительную массу, могут образовываться трещины от просадок. Самым негативным последствием может стать порыв элементов теплого пола, то есть все затраты на его обустройство окажутся напрасными.

Устройство теплого водяного пола по грунту

На первом этапе следует определить уровень, до которого будет проводиться выемка грунта. Снимать верхний плодородный слой нужно в любом случае, так как растительные остатки имеют свойство разлагаться и неприятно пахнуть. Независимо от того, заливается черновой пол или нет, верхний слой грунта нужно снять.

Кроме того, плодородный слой менее плотный из-за присутствия в нем живых существ и микроорганизмов, поэтому под тяжестью слоев водяного теплого пола начнет проседать. В результате вновь пострадают вышележащие слои.

полы по грунту с теплым водяным полом


Высота пирога теплого пола по грунту может составлять более 20 см, поэтому отсчет необходимо начинать от отметки, где будет проходить чистовой пол. В этом месте ставят соответствующую метку и отсчитывают необходимую глубину. При этом лучше отмечать уровень каждого слоя, чтобы в процессе обустройства было легче ориентироваться.

Пошаговое руководство

Для качественного выполнения процесса необходимо строго соблюдать правила устройства теплого пола по грунту:

  • Снимают верхний плодородный слой, убирают крупный мусор и камни. Выравнивают и утрамбовывают дно получившегося котлована. Это будет основа для укладываемых слоев, поэтому уровень лучше всего проверить с помощью нивелира.
  • Далее засыпают слой песка, причем для отсыпки подходит любой песок. Его необходимо хорошо утрамбовать и выровнять по уровню.
  • Следующим слоем в составе теплого пола с водяным отоплением является керамзит или щебень. Однако следует помнить, что щебень характеризуется меньшей теплопроводностью. Камни лучше брать небольшого или среднего размера. Уплотнять нужно долго, пока поверхность не станет почти монолитной.

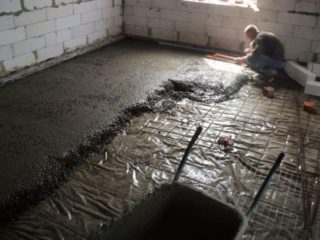

  • Теперь пришла очередь предварительной стяжки, для изготовления которой можно воспользоваться двумя вариантами. В первом случае песок и щебень проливают жидким раствором из песка и цемента в соотношении 2:1. Во втором случае заливают черновую стяжку толщиной 5-7 см с укладкой армирующей сетки. Этот вариант считается более надежным, способным выдерживать существенные нагрузки.
  • После схватывания стяжки и застывания бетонного раствора переходят к укладке гидроизоляционного слоя. В большинстве случаев для этого используется полиэтиленовая пленка толщиной 200 микрон, уложенная в два слоя.
  • На гидроизоляцию укладывают плиты пенополистирола, места стыков обязательно проклеивают скотчем для предотвращения протекания раствора.
  • Сверху необходимо уложить металлизированную гидроизоляцию.
  • Затем приступают к монтажу системы «теплый пол». Устанавливают крепежные элементы, прокладывают кабель и нагревательные трубки.
  • Всю конструкцию теплого пола по грунту заливают армированной стяжкой теплого пола.

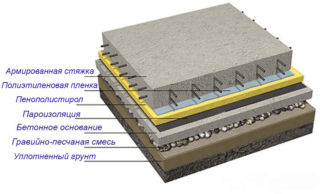

схема устройства водяного теплого пола

Перед тем, как сделать теплый пол в частном доме, нужно учесть все нюансы. Толщина каждого слоя определяется климатическими условиями региона, для более холодной местности требуются толстые слои пирога, для южных регионов пласты могут иметь толщину от 2 до 5 см. Тщательное уплотнение и выравнивание слоев является залогом более качественного и долговечного теплого пола. Для трамбовки слоев теплого пола по грунту своими руками можно использовать ручные приспособления, однако механизированный процесс позволяет добиться максимальной эффективности.

Особого внимания заслуживает теплоизоляционный материал. При решении вопроса, как сделать теплый пол по грунту, рекомендуется использовать плиты пенополистирола плотностью выше 35 кг/м3. Толщина теплоизоляционного слоя также определяется климатическими условиями местности. В северных регионах теплоизоляцию укладывают толщиной от 10 см. При этом укладку можно проводить в два слоя с перекрытием швов нижнего ряда верхними плитами. Стыки плит обязательно проклеивают скотчем.

Достаточно важным моментом в схеме обустройства водяного теплого пола является гидроизоляция и теплоизоляция фундамента. Предполагается обработка гидроизоляционным материалом поверхности основания до начала всех работ. Кроме того по периметру рекомендуется уложить пенополистирольные плиты, которые станут препятствием на пути холодного воздуха внутрь.

Как сделать теплый пол по грунту при высоком уровне грунтовых вод

При высоком уровне грунтовых вод необходимо не только правильно расположить слои теплого пола. Очень важно при этом организовать отведение воды от фундамента.

Для полов по грунту с теплым водяным полом, уровень которого располагается ниже прохождения грунтовых вод, необходимо обустроить дренаж. В этом случае ниже уровня пола не меньше 30 см делают дренажную систему. На дно насыпают речной песок или свободный грунт в смеси со щебнем.

устройство теплого пола по грунту

Материал насыпают послойно не больше 10 см, каждый слой обильно смачивают водой и тщательно утрамбовывают. В большинстве случаев бывает достаточно трех слоев, но при необходимости можно засыпать больше. Поверх песка или грунта укладывают геологический текстиль, который препятствует проникновению воды к слоям теплого пола. Геотекстиль является современным материалом, характеризующимся высокой прочностью на разрыв, устойчивостью к повреждению грызунами. Кроме того он способен компенсировать механические нагрузки, которые будут оказываться на теплый пол по грунту в частном доме.

Особенности схемы слоев пола

Также нельзя забывать о фундаменте, его можно обработать битумной мастикой или другими гидроизоляционными материалами и пропитками. Для теплоизоляции по внутреннему периметру укладывают пенополистирольные плиты.

Дальше действуют по схеме обычного монтажа водяного теплого пола по грунту. Засыпают слои песка и щебня и заливают черновую стяжку. При этом лучше не использовать вариант с жидким раствором песка и цемента. Более надежной считается армированная черновая стяжка.

конструкция теплого пола по грунту


Для гидроизоляции при высоком расположении грунтовых вод полиэтиленовую пленку рекомендуется заменить наплавляемыми водостойкими материалами или полимерными мембранами. Стоимость этих материалов больше, но надежность и качество находятся на высоком уровне.

Затем выполняют укладку теплоизоляционного материала и металлизированного гидробарьера. Монтируется система «теплый пол» согласно инструкции. Поверх укладывают металлическую армирующую сетку и всю конструкцию заливают бетонной стяжкой.

Завершением всех работ является монтаж финишного напольного покрытия.

Теплый пол по грунту можно назвать сложной конструкцией, к обустройству которой нужно подходить очень ответственно. Для большей надежности следует заливать черновую стяжку, в крайнем случае – тщательно утрамбовать все слои.


Рекомендации по устройству водяного теплого пола по грунту

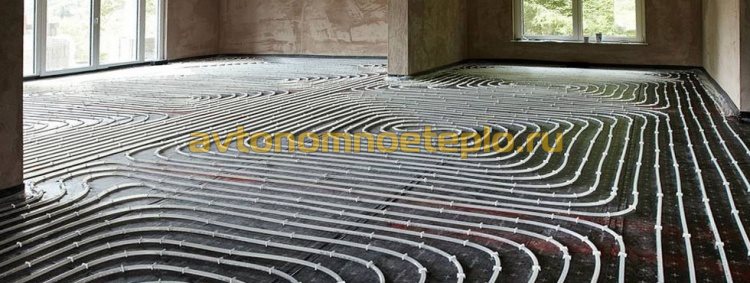

водяной пол на грунт
    Содержимое:
  1. Можно ли делать водяной пол на грунт
  2. Какой «пирог» должен быть под тёплым полом
  3. Основные ошибки при монтаже водяного пола на грунт

В своем доме может понадобиться устройство водяного теплого пола по грунту. При условии соблюдения существующих СНиП, можно самостоятельно выполнить работу, начиная от подсыпки и заканчивая чистовой стяжкой, с последующей отделкой напольным покрытием.

Можно ли делать водяной пол на грунт


Пирог водяного теплого пола по грунту можно выполнить при условии использования способа монтажа системы отопления с помощью бетонной стяжки. Укладка позволяет одновременно достичь нескольких целей: изготовить черновой пол и подготовить основание под финишное покрытие.

Конструкция водяного теплого пола по грунту предусматривает проведение работ, которые обычно применяются для приготовления бетонной плиты в промышленных и жилых зданиях. Результат работы во многом зависит от достижения нескольких задач:
  • Обеспечения надежной теплоизоляции, предотвращающей промерзание пола.
  • Защита помещения от появления сырости.
  • Предотвращение растрескивания плиты спустя несколько лет эксплуатации.

Грамотная самостоятельная укладка водяного пола по грунту помогает выполнить все три задачи. Монтаж непосредственно на грунт допускается согласно СНиП.пирог водяного пола укладываемого на грунт

Какой «пирог» должен быть под тёплым полом


Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:
  • Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
  • Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
  • схема слоев водяного пола с описанием материалов и толщины Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
    Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
  • Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
  • Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
  • Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
  • Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

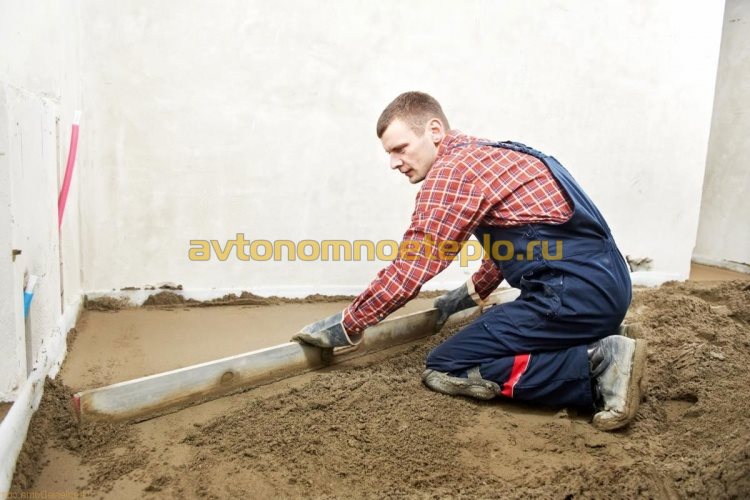

выравнивание песчаной подсыпки

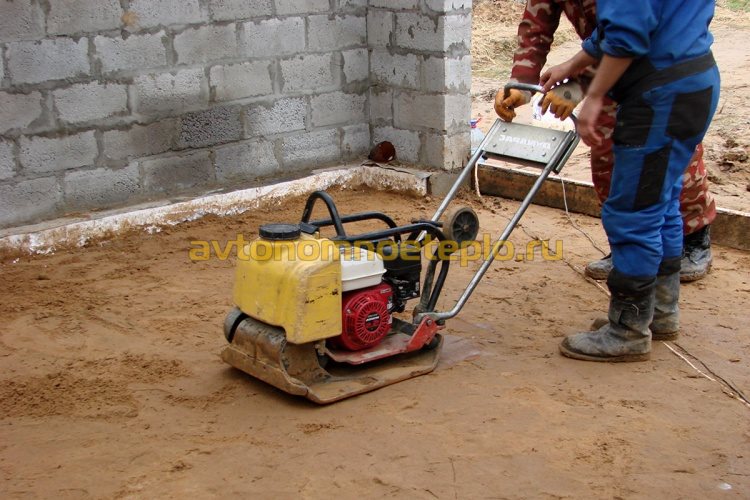

трамбование песка виброплитой
утрамбовка песчаной подсыпки ручным катком
стяжка по грунту с армирующим слоем
гидроизоляционное покрытие
укладка пенополистирола

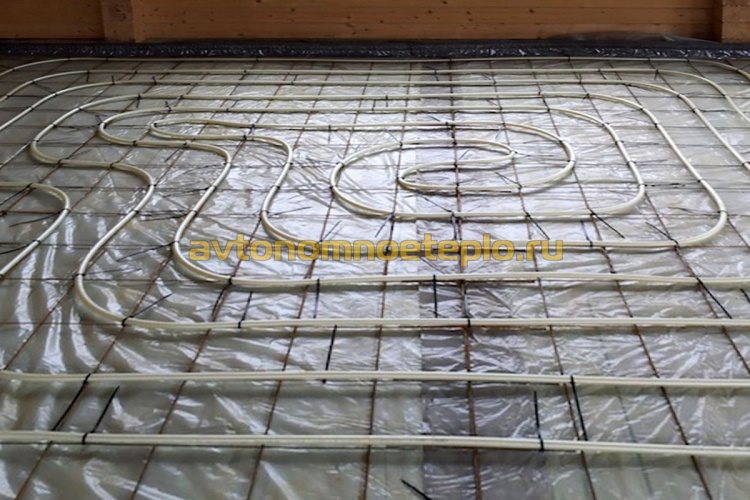

армированная сетка с закрепленным контуром труб
выравнивание стяжки
залитая стяжка

Чтобы сделать водяной пол по грунту своими руками, потребуется время от 20 дней до 1,5 месяца. Ускорить процесс монтажа можно, заказывая уже готовые цементные смеси.


Основные ошибки при монтаже водяного пола на грунт


растрескавшаяся стяжка Выполняя работы на насыпном грунте, легко допустить ошибки, приводящие к разрушению плиты в будущем. Требуется неукоснительно соблюдать поэтапное изготовление пирога водяного подогрева пола, начиная с грунта.

Оптимально было бы предварительно выполнить теплотехнический расчет, позволяющий точно определить толщины присыпки, теплоизоляции и мощность системы отопления.

Распространенными ошибками во время монтажа являются:

  • Нарушения технологии монтажа тёплого водяного пола на грунт. Отсутствие компенсационных промежутков в плите, плохо выполненные работы по трамбовке присыпки, неправильно уложенная гидроизоляция, впоследствии становятся причиной промерзания стяжки, скапливания конденсата и сырости в помещении.
  • На грунтовую основу обязательно просыпать песок перед щебнем. При этом можно использовать любой вид сырья, но оптимальным будет речной песок крупной фракции. Минимальная плотность грунта после трамбовки зависит от погодных и атмосферных условий местности и рассчитывается по специальным таблицам.

Самостоятельный монтаж водяного контура отопления на грунт используется в частных домах, гаражах, автосервисах и других зданиях. Поэтапное соблюдение правил укладки позволит выполнить все работы самостоятельно.

устройство, инструменты, подготовка и основной монтаж

Содержание статьи:

Исследования теплотехнических показателей и практические замеры показывают, что до 25 % тепла в частном доме расходуется на обогрев грунта. Находиться в помещениях с холодным покрытие некомфортно. Проблему решают, смонтировав на первом этаже теплый пол по грунту. Обустройство по силам домашним мастерам, но есть нюансы, которые изучают до начала работы.

Назначение и особенности

Укладка утеплителя поверх грунта позволяет сократить тепловые потери на первом этаже

Состав и характеристики грунта, гидрологические и метеорологические условия в разных климатических зонах, требования к дизайну помещений вынуждают домовладельцев задумываться об обустройстве бетонных полов на первом этаже дома.

Строительная конструкция:

  • предотвращает потери тепла, экономя денежные средства на оплату энергоносителей;
  • препятствует проникновению в дом влаги и грунтовых вод, предотвращает развитие плесени и грибка;
  • служит основой для финишного покрытия;
  • помогает быстро и равномерно прогреть весь объём помещения;
  • изолирует постройку от посторонних шумов в низком диапазоне, издаваемых проезжающим транспортом.

К возведению полов по грунту с утеплением следует отнестись ответственно — при нарушениях в работе отопительной системы придётся демонтировать бетонную стяжку, что является дорогостоящей и трудоёмкой процедурой.

В местности с высоким уровнем грунтовых вод неправильная технология не позволит защитить строение от затопления первого этажа.

Для теплого пола необходим запас высоты в комнате — толщина пирога пола по грунту с утеплителем достигает 35–50 см.

Приняв решение делать тёплый пол, приступают к расчётам, заготовке материалов и инструментов.

Материалы и инструменты

Для водяного контура применяются металлопластиковые, полипропиленовые трубы

Для обустройства черновой и чистовой стяжек, тепло- и гидроизоляции понадобятся:

  • карьерный или промытый речной песок;
  • щебень или гравий с размером фракции 20–40 мм;
  • теплоизолятор — экструдированный или вспененный пенополистирол;
  • материал для паро- и гидроизоляции;
  • армировочная сетка для чистовой стяжки;
  • цемент марки от М-300;
  • демпферная лента.

Для контура обогрева приобретают трубы из металлопластика, меди или сшитого полипропилена. Понадобится шкаф, куда устанавливают распределительную и регулировочную арматуру (коллектор, краны). Специальные крепёжные устройства для укладки труб ускоряют работу.

Перед началом работ подготавливают инструмент:

  • бетономешалку или металлический лист для замешивания раствора вручную;
  • лопаты, вёдра, затирки;
  • рулетку, пузырьковый или лазерный уровень;
  • дрель или перфоратор;
  • направляющие для выравнивания пола — постоянные или съёмные.

Для трамбовки грунта приобретают или изготавливают специальные приспособления из дерева. Механические трамбовки с бензиновыми или электрическими двигателями можно взять напрокат.

Готовят запас воды, если на участке нет централизованного водопровода.

Расчёт необходимых материалов проводят, основываясь на геометрических размерах постройки и толщине слоёв «пирога».

Послойный состав тёплого пола

В некоторых случаях обходятся без черновой стяжки, чтобы удешевить стоимость

Требования к долговечности накладывают особые условия на обустройство основания.

В пирог теплого пола по грунту входят слои:

  • подготовленного грунтового основания;
  • песка;
  • щебеня или гравия;
  • черновой стяжки;
  • гидроизоляции;
  • утеплителя;
  • армированной чистовой стяжки с залитыми в неё трубами;
  • финишного покрытия.

Важно соблюдать порядок укладки и технологию.

Пошаговая инструкция

Работа по укладке теплого водяного пола состоит из этапов подготовки грунтовой поверхности, монтажа основания под слой с трубами отопления, прокладки и заливки элементов обогрева и финишной отделки поверхности.

Подготовка земляной поверхности

Первый этап — определение уровня будущего пола по всем помещениям с нанесением маркировочных линий или установкой маяков. Если теплый пол планируют оборудовать в одном отдельно взятом помещении, высота финишной отделки должна совпадать с поверхностью остальных комнат.

Разметку начинают от входной двери. Используя уровень, проводят горизонтальные линии на стенах — от них удобно будет отмерить нужную высоту поверхности при монтаже пирога. Горизонтальность поверхности проверяют после укладки каждого слоя.

По всей площади проводят выравнивание поверхности, удаляя грунт. Глубина получившегося «котлована» должна составлять 30—35 мм.

Слой земли с органикой удаляют полностью — в процессе перегнивания остатков растительности пол просядет и может произойти разрушение стяжки.

Если пришлось копать слишком глубоко, недостаток грунта компенсируют песком.

При расположении грунтовых вод близко к поверхности делают глиняный замок. Для этого жирную глину замачивают на 2–3 суток в воде. В процессе проверяют готовность материала. Сжатая в кулаке масса, не должна распадаться. Глину хорошо переминают и укладывают слоем 5–10 см. Слой трамбуют. После высыхания приступают к обустройству черновой стяжки под теплый пол по грунту.

Эффективным решением для участков с высокими подземными водами может стать монтаж дренажной системы.

Монтаж черновой стяжки

Стяжка под теплый пол наносится на армированную сетку, чтобы не проседал бетон

На подготовленное основание насыпают слой песка толщиной 5–7 см. Поверхность проливают водой и трамбуют. Используют приспособление из чурбака с ручками или механизированный инструмент.

Следующий слой толщиной 30–50 мм делают из гравия. Материал уплотняют и трамбуют тем же способом, что и песок.

Если в регионе строительства керамзит дешевле щебня, лучше выбрать для подсыпки этот материал – он обеспечит дополнительную теплоизоляцию.

Для черновой стяжки используют цементно-песчаную смесь класса В7,5–В10. Эти показатели примерно соответствуют маркам бетона М100–М150. Для получения смеси с указанными показателями прочности смешивают цемент и песок. Пропорции указаны в таблице.

Марка раствораМарка цементаПропорция цемент:песок
М1003001:3,4
4001:4,3
5001:5,3
М1503001:2,6
4001:3,25
5001:3,9

Для соблюдения уровня поверх щебня устанавливают маяки. В зависимости от опыта работы с бетоном и скорости, с которой готовится раствор? расстояние между маяками выбирают от 100 до 200 мм. Заливку осуществляют полосами.

Черновой пол не должен иметь прочного контакта со стенами. Перед заливкой монтируют демпфирующий пояс по всему периметру помещения. Если зазор не оставить, при колебаниях температуры стяжка может разрушиться от расширения.

Готовый черновой пол в течение 2 суток периодически поливают водой. Интервалы увлажнения зависят от температуры и влажности воздуха — важно не дать смеси полностью высохнуть. Если поверхность оставить без влаги? в бетоне появятся трещины, снижающие прочность конструкции. Кроме того, будет потеряна гидроизолирующая способность стяжки.

Бетон набирает полную прочность в течение 28 дней, но работы по дальнейшему строительству теплого пола можно начинать через 7–10 дней, когда поверхность высохнет.

Гидроизоляция и утепление

Бетон впитывает влагу, поэтому без гидроизоляции может пострадать утеплитель

Поверх черновой стяжки укладывают гидроизоляцию. В качестве материала подойдёт толстая полиэтиленовая плёнка, геотекстиль или рубероид. Слой располагают с заходом на стены на высоту 10–15 см. После окончания всех работ излишки срезают ножом. Назначение гидроизоляции — не допустить проникновения грунтовых вод в помещение через пол. Современные материалы позволяют провести гидроизоляцию. методом обмазки или приклеивания рулонных материалов.

Утепляют пол пенополистиролом. Экструдированный полистирол продаётся в виде пластин с фигурными торцами. Это позволяет плотно, без зазоров уложить утеплитель. Пенопласт, или вспененный пенополистирол, выпускают в виде пластин с ровными краями. Стыки и швы уплотняют монтажной пеной. По характеристикам материалы очень похожи, но по цене экструдированный полистирол в полтора раза дороже. Для утепления полов выбирают пенопласт с плотностью не ниже 25 кг/м3 — такая характеристика позволит осторожно ходить по поверхности, не повредив покрытие. Марки пенопласта с плотностью ниже указанной предназначены для утепления стен, он легко разрушаются от нагрузки при ходьбе или под тяжестью стяжки. Толщина утеплителя 50–100 мм в зависимости от климатической зоны.

Поверх слоя утеплителя до монтажа труб желательно уложить фольгированный материал — это уменьшит отток тепла изнутри помещения в грунт.

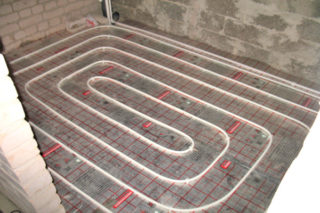

Укладка труб

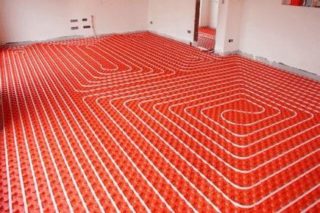

Монтаж лучше делать на ячеистые маты из пенопласта

Поверх утеплителя располагают армирующую стальную сетку. Для укладки используют прокладки, которые оставят зазор между теплоизоляцией и сеткой. Толщина проволоки от 3 мм, размер ячейки 50х50 мм.

Трубы крепят к ячейкам сетки или монтируют в черновой стяжке специальными анкерами направляющие.

При раскладке руководствуются общими правилами:

  • вдоль стен расстояние между трубами меньше, чем в центре комнаты;
  • максимальная длина контура для труб диаметром 16 мм составляет 100 м, для диаметра 20 мм — 120 м.
  • все участки должны быть целыми, без стыков;
  • концы труб выводятся в распределительный шкаф;
  • коллектор должен располагаться в верхней точке контуров;

После монтажа проводят пробный запуск системы отопления и опрессовку. Выявленные течи устраняют, при необходимости заменяют контур. Заливку чистовой стяжки проводят после полного остывания теплоносителя.

Используют марку бетона М150. Для упрощения работы в состав добавляют присадки-пластификаторы, улучшающие сцепление раствора с армосеткой и поверхностью труб и упрощающие разравнивание смеси. Обязательно устанавливают демпферную прокладку по периметру помещения. В местах выхода труб в распределительный шкаф их оклеивают тем же демпферным материалом.

В помещениях, где требуется высокое качество подготовки поверхности, используют «самовыравнивающийся пол». Готовую смесь разводят водой согласно инструкции и выливают поверх чистовой стяжки. Таким способом добиваются идеально ровной горизонтальной поверхности.

Полноценный запуск системы обогрева проводят через 28 дней, если чистовую стяжку делали на основе цементных смесей. Тот же срок выдерживают после укладки на пол керамической плитки.

Варианты финишного покрытия

Материалы по степени теплопроводности

В качестве окончательной отделки допускается использовать напольные покрытия:

  • ламинат;
  • линолеум;
  • паркетную доску;
  • керамогранит или плитку.

Следует учитывать, что каждый из материалов обладает индивидуальной теплопроводностью. Быстрее всего после пуска котла прогреется плиточный пол, а хуже всего пропустит тепло ламинат.

Не используют для тёплых полов линолеум на ворсовой подкладке — комната будет долго разогреваться, а тепло плохо проникать в помещение через изоляцию.

Оборудование теплого пола по грунту – трудоёмкий процесс, который можно выполнить самостоятельно, имея навыки общестроительных работ. При необходимости и неуверенности в собственных силах обращаются в специализированные организации. Потраченные силы, время и денежные средства окупаются экономией на оплате энергоносителей и комфортными условиями в доме.

Водяной теплый пол своими руками. Инструкция и Видео Строительство и ремонт Пола

28978 Водяной теплый пол своими руками. Инструкция и Видео
Читайте также:

Водяной теплый пол своими руками. Инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла. При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

Водяной теплый пол своими руками. Инструкция и Видео

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

  • Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
  • Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
  • Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
  • Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
  • Арматурная сетка или специальные модули для укладки труб;
  • Трубы, уложенные в контур определенной формы;
  • Бетонная стяжка толщиной не менее 5 см;
  • Финишное декоративное покрытие.

Водяной теплый пол своими руками. Инструкция и Видео

Технология выполнения теплого пола
  1. Подготовка основания под водяной теплый пол – очень важный этап. Пол должен быть ровным, без разности высот, трещин, уклона. Иначе в системе будут образовываться перепады давления, что может ее повредить. Перед началом укладки пола основание нужно выровнять: заделать цементным раствором большие трещины, мелкие неровности можно засыпать песком.
  2. На основание укладывают гидроизоляционную полиэтиленовую пленку. Полосы пленки должны заходить друг на друга на 15-20 см, после укладки их необходимо проклеить скотчем.
  3. По периметру пола, а также в местах стыка разных контуров укладывают демпферную ленту. Она изготовлена из пенополистирола, с одной стороны ленты есть самоклеящаяся полоска. К гладким стенам демпферную ленту клеят, а к шероховатым крепят с помощью саморезов. Высота ленты должна быть выше готового пола на 2-3 см. Излишки обрезают уже после заливки бетона.
  4. Утеплитель для пола может быть любым. Но удобнее использовать полистирол, нарезанный в виде плит. Толщина плит утеплителя выбирается после теплотехнического расчета. Плиты укладывают встык, избегая образования щелей. Если между ними образовались большие зазоры, их заклеивают скотчем, чтобы бетон не проникал между плитами.

Водяной теплый пол своими руками. Инструкция и Видео

  • На утеплитель укладывают арматурную сетку. Размер ячеек сетки выбирают так, чтобы при закреплении труб было удобно выдерживать шаг укладки. Арматурная сетка кладется по всей площади пола.
  • Начинают укладку труб от коллекторного узла, оставляя некоторый запас для крепления трубы к коллектору. Весь контур желательно выполнить из единой трубы, без муфт – они увеличивают вероятность протечки.
  • Трубу закрепляют на сетке с помощью пластиковых хомутов. Хомуты затягивают не туго, чтобы зафиксировать трубу, но не создать напряжения материала.
  • Укладывают контур пола в строгом соответствии с проектом. Форма контура и способ укладки зависит от размеров помещения. Для контура с протяженностью более 20 метров лучше использовать контур в форме «улитки» – в нем меньше поворотов и углов, поэтому для заполнения системы можно выбирать циркуляционный насос с меньшей мощностью. Трубы при укладке не должны пересекаться и вплотную подходить к стенам и перегородкам – это нарушит условия теплопередачи.

Водяной теплый пол своими руками. Инструкция и Видео

  1. После укладки контура можно приступать к его подключению к системе. Концы труб тщательно укладывают на подводе к коллектору и обрезают нужную длину с помощью трубореза. Труборез обеспечивает ровные края, строго перпендикулярные оси трубы.
  2. На концы труб надевают компрессионные фитинги: накидную гайку, разрезное кольцо и ниппель.
  3. Обжимают разрезное кольцо с помощью специального инструмента – пресс-клещей.
  4. Подсоединяют трубы с фитингами к коллектору. При этом можно использовать различный диаметр труб, а соединение с коллектором осуществлять с помощью разных фитингов.
  5. Накидные гайки затягивают, используя ключ, прилагая небольшое усилие.

Водяной теплый пол своими руками. Инструкция и Видео

  • В местах, где трубы выходят из пола для защиты от механических повреждений устанавливают специальные металлические уголки.
  • Готовую систему теплого водяного пола нужно проверить на герметичность. Делать это можно как с помощью воды, так и используя сжатый воздух, нагнетаемый компрессором. Давление при опрессовке выбирается в соответствии с проектом.
  • Если теплый пол состоит из нескольких контуров, необходимо провести балансировку системы. Для этого с коллектора снимают защитные колпачки балансировочных вентилей и закручивают вентили до упора специальным ключом.
  • В проекте должна быть таблица, куда сведены результаты теплотехнического расчета. В таблице указано, на сколько оборотов следует открыть балансировочный вентиль для каждой петли теплого пола. Открывают их в соответствии с таблицей.

Водяной теплый пол своими руками. Инструкция и Видео

  1. Начинают выполнение бетонной стяжки. Замешивают или заказывают бетон марки 400. Выставляют маяки из раствора.
  2. Систему перед заливкой заполняют водой или воздухом, чтобы в трубах было внутреннее давление, и они не деформировались. Выкладывают бетон на отдельные участки, выравнивая их правилом и проверяя по уровню. При заливке следят, чтобы уровень всех участков был одинаков.
  3. Бетон набирает зрелость в течение 28 дней. При этом необходимо следить, чтобы его верхний слой не пересыхал и не трескался, для этого поверхность стяжки периодически обрызгивают его водой и накрывают пленкой или укрывным материалом.
  4. Финишное покрытие укладывают поверх бетона: плитку на плиточный клей, ламинат или паркет – обязательно с укладкой подложки, а линолеум – прямо на бетонную стяжку.

Водяные теплые полы, залитые бетоном – это проверенная эффективная технология, не требующая особого ухода. Следует соблюдать требования проекта и поддерживать установленную температуру теплоносителя. Если теплые полы выполняют в дачном загородном доме, и возможна заморозка системы, вместо теплоносителя лучше использовать антифриз.

Водяной теплый пол своими руками. Инструкция и Видео

Вы читаете статью Водяной теплый пол своими руками. Инструкция и Видео. Все материалы на сайте Two Room, а также и статья Водяной теплый пол своими руками. Инструкция и Видео — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
