Теплый пол электрический своими руками

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими руками

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК полаТеплый пол

Цены на инфракрасный теплый пол

Инфракрасный теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типаМонтаж кабельного полаНагревательный элемент и терморегулятор конвекционной системы обогреваМонтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятораУстановка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого полаТеплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Цены на различные виды стяжек и наливных полов

Стяжки и наливные полы

Видео – Теплый пол электрический своими руками

Укладка теплого пола в стяжку – технология по шагам для водяного и электрического пола

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

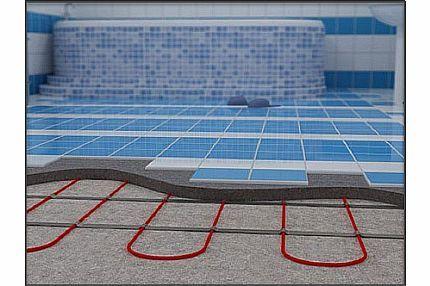

Фото — Тёплый электрический пол в стяжкуФото — Тёплый электрический пол в стяжку

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Мокрая – сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

  1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
  2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

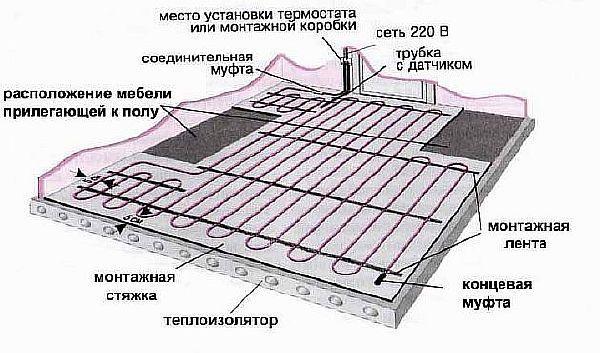

Фото — Схема тёплого полаФото — Схема тёплого пола

Подготовка основания пола

Укладка теплого пола в стяжку – технология по шагам для водяного и электрического полаУкладка теплого пола в стяжку – технология по шагам для водяного и электрического пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Фото — Монтаж гидроизоляцииФото — Монтаж гидроизоляции

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

  • обычную полиэтиленовую плёнку, не тоньше 200 мкм;
  • цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
  • мембрану из жидкого силикона или ПВХ;
  • рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Фото — Укладка демпферной лентыФото — Укладка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Сетка для тёплого пола: предназначение, какие бывают виды, критерии выбора и как произвести монтаж своими руками.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

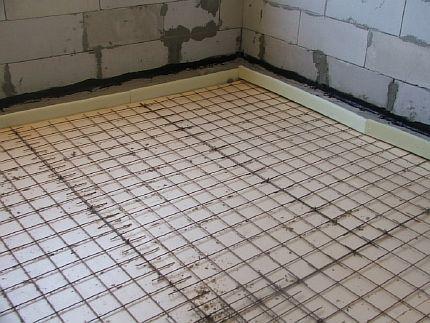

Фото — Монтаж армирующей сеткиФото — Монтаж армирующей сетки

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

  1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

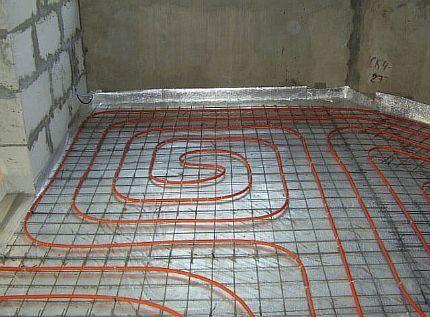

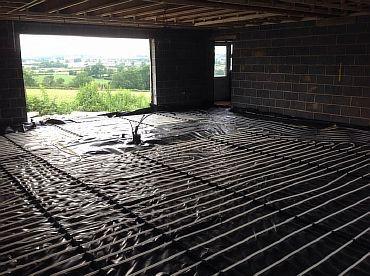

Фото — Монтаж труб водяного полаФото — Монтаж труб водяного пола
  • Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

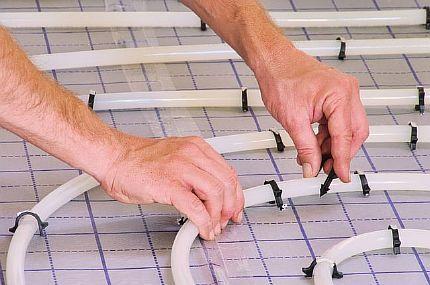

Фото — Фиксация нагревательных элементовФото — Фиксация нагревательных элементов
  • Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

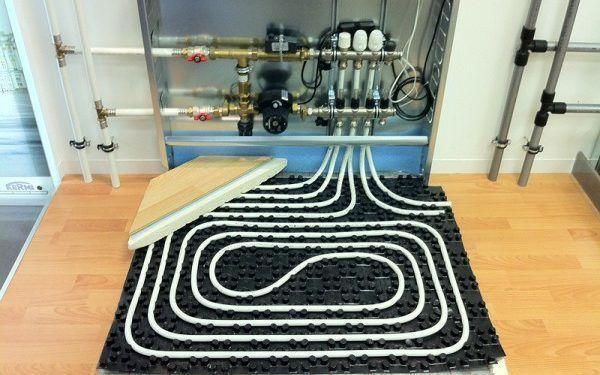

Фото — Подключение системыФото — Подключение системы
  • Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

  1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

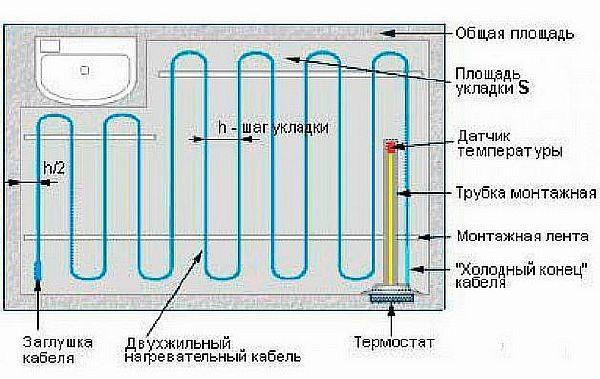

Фото — Схема укладки электрического полаФото — Схема укладки электрического пола
  • Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

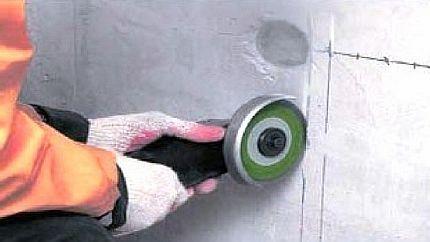

Фото — Подготовка пазов для гофрированной трубыФото — Подготовка пазов для гофрированной трубы
  • Укладка системы. Если планируется монтирование кабеля, то потребуется цементно – песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

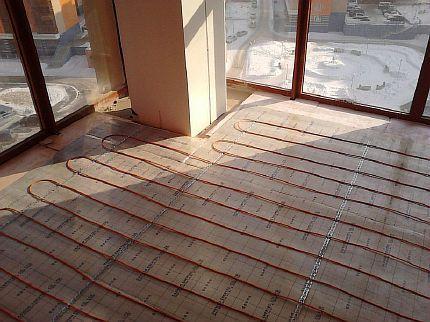

Фото — Монтаж электрического полаФото — Монтаж электрического пола
  • Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

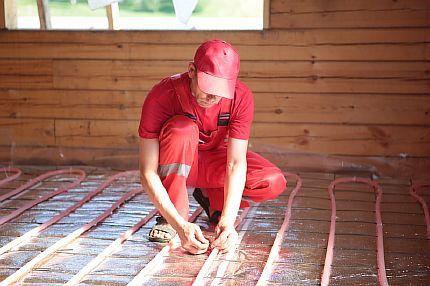

фото - Закрепление кабеляфото - Закрепление кабеля
  • Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

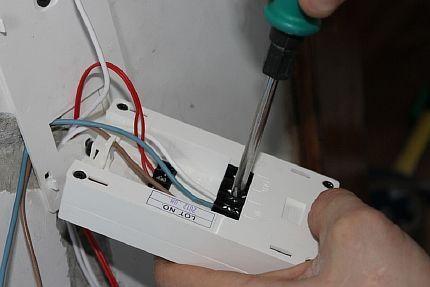

Фото — Подключение терморегулятораФото — Подключение терморегулятора
  • Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Предлагаем ознакомиться с статьей о том как залить правильно водяной тёплый пол – 3 способа с инструкциями и видео пособием!

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

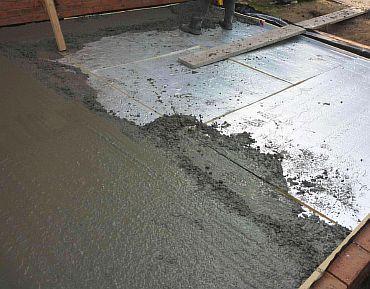

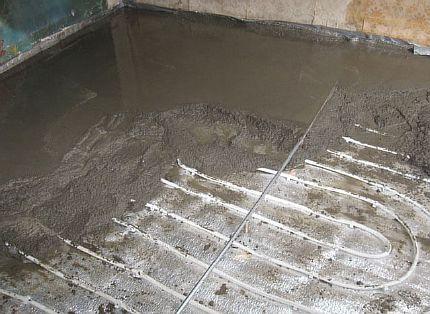

Фото — Заливка стяжкиФото — Заливка стяжки

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

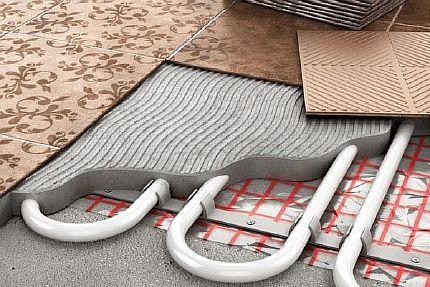

Фото - керамическая плитка на водяном полуФото - керамическая плитка на водяном полу

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Видео инструкции

Смотреть видео

Видео

Водяные теплые полы под плитку

Содержание:

1. Подготовка к монтажу теплого пола
2. Монтаж креплений и трубопроводов
3. Завершение устройства водяного пола

Все знают, что в зимнее время стоять на холодном полу не слишком приятно. Но если в комнатах можно уложить на пол ковер или ковролин, то в ванной комнате и на кухне это невозможно. Выход из сложившейся ситуации существует – это система теплого водяного пола.

Для помещений с повышенным уровнем влажности, таких как ванная комната, кухня, идеальным напольным покрытием является керамическая плитка. Водяные теплые полы под плитку позволяют избавиться от существенного недостатка этого материала, который на ощупь холодный.

теплый пол под плитку водяной

Такое напольное покрытие равномерно распределяет тепло по всей площади помещения. Наиболее популярным вариантом устройства теплых водяных полов считается монтаж трубок, укладываемых в стяжку. По проложенным трубам циркулирует горячая вода, и благодаря этому пол становится теплым. При установке системы необходимо в точности следовать инструкции. Схема укладки теплого пола изображена на фото.

Подготовка к монтажу теплого пола


Сначала подготавливают напольную поверхность – она должна быть тщательно очищена от мусора. Если пол неровный, его выравнивают стяжкой. Теплый пол под плитку водяной требует идеально ровной поверхности, поэтому к процессу выравнивания необходимо подойти ответственно.

Ещё до монтажа теплого водяного пола на стену недалеко от пола устанавливают специальный шкаф, в котором закрепляют коллектор. К шкафу подводят трубу, по которой будет поступать горячая вода, а также возвратный трубопровод – к нему будет подключен коллектор. Внутри проводят стыковку основного источника тепла с нагревательными трубопроводами. Здесь же будут находиться устройства, регулирующиеся работу теплого пола, и циркуляционный насос, который станет обеспечивать непрерывное движение воды по контуру системы теплообеспечения.

плитка для теплого водяного пола

На трубопроводы устанавливают запорные вентили, позволяющие отключать теплые полы от отопительной системы. К вентилю подключают коллектор для теплого пола своими руками.
Поверхность пола обязательно покрывают гидроизоляционным материалом, например, алюминиевой фольгой или полиэтиленовой пленкой. Вместо этого можно использовать утеплитель – пенопласт, на одной стороне которого приклеена алюминиевая пленка.

Затем приступают к установке демпферной ленты – она должна находиться выше уровня стяжки на 20 миллиметров. Это необходимо сделать по той причине, что при нагревании бетон может расширяться. Для создания теплоизоляции можно использовать минеральную вату. Толщину утеплителя выбирают исходя из мощности системы отопления. Чем мощнее водяные теплые полы под плитку, тем больше должна быть толщина теплоизоляционного материала. Обычно достаточно 2-4 сантиметра толщины.

Монтаж креплений и трубопроводов


Крепление трубопроводов может производиться двумя способами: с помощью термоизоляционных плит или арматурной сетки.

Сетку с ячейками устанавливают прямо на теплоизолятор. Контур крепят к сетке при помощи двух или трех хомутов. Теплоизоляционные плиты укладывают с применением особых монтажных рельсов – их устанавливают на верхний теплоизоляционный слой и фиксируют специальной крепежной лентой.

Расположение греющих контуров системы теплого пола имеет свои особенности. Укладывать трубопроводы желательно не в центре комнаты, а вдоль стен, с шагом в 10 сантиметров (подробнее: «Длина контура водяного теплого пола: правила расчета»). Возле дверей и окон расстояние увеличивают до 12 сантиметров. Не стоит использовать петли общей длиной больше 100 метров.

водяные теплые полы под плитку своими руками

Потом определяют схему установки контура – он может быть параллельного или спирального типа. Если используется параллельная схема, то трубопроводы размещают змейкой. В этом случае плиты для теплого водяного пола будут нагреваться неравномерно, поскольку наибольшая температура наблюдается в самом начале «змейки». Данную схему обычно используют для помещений небольшой площади. Спиральная система способствует равномерному прогреванию пола, это происходит благодаря тому, что возвратный и нагревательный трубопровод чередуются. Такую схему часто используют для обогрева больших помещений.

На следующем этапе осуществляют монтаж контура — один его конец закрепляют в коллекторе (прочитайте: «Какой коллектор для теплого пола выбрать – виды, варианты и схемы установки»). Второй конец располагают в соответствии со схемой и затем подводят к коллектору и подключают к обратному трубопроводу.

Особенности устройства теплого пола, детали на видео:


Завершение устройства водяного пола


После завершения работы необходимо проверять герметичность всей системы, а также ее работоспособность. Вначале выполняют опрессовку конструкции теплых полов. Это делают следующим образом: заполняют водой всю систему и оставляют на сутки под рабочим давлением: она считается полностью работоспособной, если давление в ней по истечении этого времени не поменялось.

Когда обустройство теплого пола проверено на работоспособность, выполняют заливку цементным раствором. Толщина водяного трубопровода, расположенного по всему помещению и нагревающего контур системы, должна быть не более 7 сантиметров. В растворе рекомендуется использовать бетон марки не ниже М300. При выполнении работ важно, чтобы система при заливке находилась в рабочем состоянии, под давлением. Читайте также: «Как уложить водяной теплый пол под плитку – правила укладки своими руками».

как сделать теплый пол под плитку водяной

Затем укладывается плитка для теплого водяного пола. Перед этим необходимо выдержать время, необходимое для полного высыхания бетонного раствора. Лишь после этого следует приступать к укладке напольной плитки. Полностью бетон затвердевает только через месяц после заливки. Таким образом, обустройство теплого водяного пола и укладка плитки занимает много времени (прочитайте: «Устройство теплого пола под плитку: варианты монтажа»).
Плитку на теплый водяной пол укладывают точно таким же образом, что и на обычную поверхность. Сначала определяют уровень поверхности, при необходимости очищают ее от мусора и неровностей. После этого на пол наносят клеящий состав и укладывают плитку.

Обустройство теплых водяных контуров – достаточно сложная работа, но после этого можно комфортно стоять на напольной плитке. Кроме того, повысится температура во всем помещении. Так что, несмотря на то, что ремонт получается длительным (более месяца, с учетом высыхания бетона и последующей укладки напольной керамической плитки) все же уже много хозяев квартир создали у себя систему теплого пола. Стоимость такой конструкции невысока, поэтому ее могут позволить себе люди с разным достатком.

Делаем тёплый пол по грунту в частном доме своими руками

Главная цель, которая стоит при строительстве любого дома — создание тепла и уютной атмосферы в жилом помещении. Отличное решение для частных домов, чтобы получить комфортную обстановку — обустройство тёплого пола по грунту. Кроме того, это ещё и возможность сэкономить, так как доступно подключение к печи.

Особенность таких полов в том, что создание данной системы допускается только в момент возведения здания, и только на первом этаже. Монтаж данного вида отопления не возможен, при проведении ремонта, когда здание уже эксплуатируется.

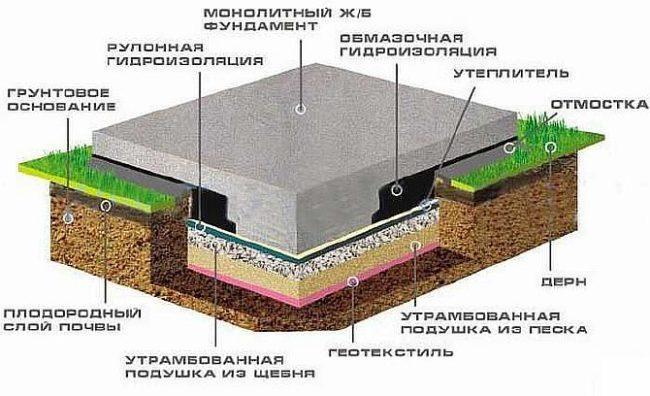

Фото — Пирог тёплого пола по грунтуФото — Пирог тёплого пола по грунту

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

  1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
  2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
  3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

  • черновой бетонной стяжки;
  • остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

К сведению! Тёплый пол не касается самого фундамента здания и стен, его укладка осуществляется на своё основание.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

  • создание надёжной тепловой изоляции в комнате;
  • предохранение от подземных вод;
  • устранение шумов внешнего характера;
  • удержания водяных паров;
  • обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.

Инструменты и определение количества материала

Приступая к монтажу тёплого пола, нужно подготовить не только материал, но и инструмент, который необходимо использовать процессе работы.

Нужно запастись следующими комплектующими без которых невозможно провести все работы:

  • крупным песком и щебнем;
  • теплоизоляция с фольгированным алюминиевым слоем;
  • армированными трубами;
  • крепежами: дугами, предназначенными для загиба нагревательных элементов, фиксирующими приспособлениями;
  • демпферной лентой;
  • армированной сеткой или фиброй;
  • корректором и распределительным шкафом;
  • самовыравнивающейся смесью или материалами для изготовления цементного состава.

Определять размер труб и шаг следует для каждой комнаты отдельно. Это возможно сделать при помощи специальных программ или пригласив специалистов.

Если же вы решите делать расчёт мощности самостоятельно, то относиться к данной процедуре надо серьёзно, так как погркшности приведут к снижению эффективности работы системы.

Для расчётов нам необходимы следующие параметры:

  1. Размер помещения.
  2. Материал, из которого изготовлены стены.
  3. Вид изоляции.
  4. Тип полового покрытия.
  5. Материал труб, и их диаметр.
  6. Мощность котла.

Зная данные показатели можно определить нужную длину трубы.

Замер уровня основания

Уровень выставляется до начала проведения работ, это необходимо для понимания расположения черновой стяжки под тёплый пол по грунту по отношению к слоям. Выставляя его ориентируйтесь на высоту полов в других помещениях.

Для расчёта требуемого материала, замеры необходимо делать от двери. А определение уровня финишного пола производится с помощью натянутого шнура, который закреплён на гвоздях. Затем, применяя измерительный  прибор, устанавливается размер каждого слоя пирога, желательно делать разметки каждой прослойки.

Многослойная структура пола выглядит следующим образом:

  • облицовка;
  • стяжка;
  • гидро- и теплоизоляция;
  • подкладка;
  • грунт.

Подготовка грунта для пирога

Смотрите видео

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Если не убрать растительные остатки, расположенные в верхнем слое почвы, то они будут разлагаться и источать неприятный запах. Кроме того, верхняя прослойка является рыхлым, что тоже может создать проблемы в дальнейшем.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

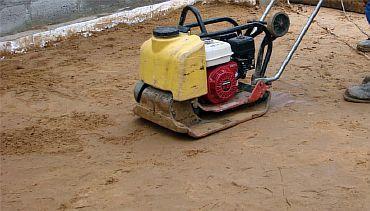

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

Делаем тёплый пол по грунту в частном доме своими рукамиДелаем тёплый пол по грунту в частном доме своими руками

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Выбор и укладка гидро- и тепло- изоляционного слоя

По технологии монтажа тёплого пола по грунту требуется укладка гидро и теплоизоляции на основание.

  • Как гидроизоляция, подойдёт толстая полиэтиленовая пленка, которая кладется внахлёст. Стоит он недорого, и качество ее соответствует цене. Более практичным вариантом будут фракции поливинилхлорида или битумные, с добавлением полиэстера.

Важно занать! Укладывается гидроизоляция с заходом на стены, излишки её по окончанию работ легко удалить острым ножом.

  • Слой изоляции устранит риск промерзания и потери тепла. Функция, которая возлагается на пирог тёплого пола по грунту — блокировка утечки тепла и направление его вверх, для обогрева помещения. Более подробно о строении пирога смотрите в данной статье.

Видео

Характеристики качественной теплоизоляции – наличие низкой теплопроводимости, хорошей степени прочности, и способности сохранять основные параметры при повышенной влажности.

Фото — Укладка теплоизоляционных плитФото — Укладка теплоизоляционных плит

В настоящее время таких изделий выпускается довольно много. Но, самым подходящим считается пенополистирол. Он производится нескольких видов:

  • чистый — его необходимо укрывать полиэтиленом;
  • имеющее фольгированное алюминиевое покрытие — легок в укладке и нуждается в специальных крепления;
  • экструдированный — не требуется покрытие.

Теплоизоляционные листы кладутся встык, а швы скрепляются с помощью скотча.

Заливаем черновую стяжку и определяем её толщину

Чтобы тёплый пол был прочный, требуется черновая стяжка. Перед заливкой рекомендовано разделить поверхность рейками, шаг между ними нужно делать в 1 метр. Таким способом можно производить заливку раствора полосами.

Фото — Заливка черновой стяжкиФото — Заливка черновой стяжки

Процесс начинается с укладки 1 м2 армирующей сетки толщиной 3 см в центре комнаты, а стыки пола и стенки проклеиваются демпферной лентой. Бетон лучше брать марки М100 или М200. Заливать цемент надо с дальнего угла помещения, по направлению к двери толщиной от 50 до 100 мм.

Когда смесь немного подсохнет рейки нужно вынуть, а промежутки наполнить раствором. Стяжка накрывается полиэтиленом и постоянно увлажняется, пока полностью не затвердеет. После этого, все очищается от пыли и грунтуется.

Возможно, применять и сухую стяжку, она сегодня завоёвывает популярность, так как отсутствуют работы с бетонном, тем самым процесс становится более быстрый.

Подбираем тип трубопрокатов и производим их укладывание

Перед проектированием тёплого пола следует определиться с материалом трубопрокатных изделий. Допускаются изделия из металлопластика, полиэтилена, оцинкованные или медные. Самые популярные модели — металлопластик и полимер.

Качество сооружения зависит от прочности материала и целостности контура. Не допускается укладывание труб на поверхность, которая имеет уклоны и неровности больше 5 мм.

Монтаж, пропорции и шаг петли

Монтаж тёплого пола по грунту нужно производить по предварительно подготовленному плану  укладки. Если помещение не прямоугольное, то надо составлять схему из отдельных прямоугольников, со своим витком петли.

Фото - Монтаж тёплый водяной системы по грунтуФото - Монтаж тёплый водяной системы по грунту

В каждом участке, с учётом предназначения зоны и желаемого уровня нагрева, контур может располагаться по типу змейки или улитки.

При проведении работ нужно соблюдать некоторые правила:

  1. Для недопущения перегрева конструкции, надо правильно разместить трубы по поверхности площади. Они располагаются плотнее по периметру, а в центре делается более редкий контур. Отступать от стен нужно примерно 15 см.
  2. Шаг между элементами отопления, не зависимо от способа укладывания, должен составлять 0,3 метра.
  3. В местах стыка плит и перекрытий, трубопрокатные изделия следует отделять металлической гильзой.
  4. Размер контура не должен превышать 100 метром, так как понизится уровень отдачи тепла.

Укладываться контур может одним из двух вариантов:

  • бифилярным (спиральным) — характеризуется равномерным обогревом, процесс не сложный, так как угол изгиба 90 градусов;
  • меандровым (в виде зигзага) — происходит остывание теплоносителя в период прохождения по магистрали, тем самым прогрев пола становится не равномерный.

Крепление системы осуществляется к бетонному основанию через нижний слой утеплителя дюбелями. Каждая ветка трубопровода, вне зависимости от выбранного варианта раскладки контура, должна выходить к распределительному шкафу.

Концы трубопровода подключаются к корректорному узлу при помощи опрессовки или пайки. Каждый отвод необходимо снабдить запорной арматурой, а на подающих участках установить шаровые краны. Кроме того, стоит сделать теплоизоляцию труб выходящих в помещение расположенное рядом.

Опрессовка теплого пола

Перед заливкой окончательной стяжки надо провести опрессовку. В трубах, которые будут подключаться к корректору, должен отсутствовать воздух. Для этого, воздух из них удаляется через сливные краны. Важно, чтобы воздухоотводы в этот момент были закрыты.

Тестирование металлических изделий производится с использованием холодной воды, а проверка пластиковых при двойном увеличении давления в трубопроводе.

Делается такое действие два раза, чтобы выявить разницу давления. Если она не велика, то конструкция пригодна к работе, остаётся проверить только отсутствие течи в контуре.

Заливка цементно-песчаной стяжки

Смесь для заливки стяжки готовится из 1 части цемента, 3 частей песка. Жидкости нужно 200 грамм на 1 кг смеси. Для повышения прочности конструкции добавляется 1 грамм полимерной фибры.

Заливки теплого пола схож с монтажом основания. Рекомендована армированная стяжка толщиной 8 см. Важный момент — эксплуатировать тёплые полы можно только через месяц, это время необходимо для затвердевания стяжки. Кроме того, лишь после этого нужно приступать к монтажу финишного покрытия.

Особенности проектировании теплого пола при высоком уровне грунтовых вод

Если грунтовые воды расположены близко к слою пирога тёплого пола нужно позаботиться об их отведении — оборудовать дренаж ниже уровня пола на 30 см.

Дно заполняется речным песком или грунтом со щебнем. Насыпается слоями по 10 см, и смачивается водой. Обычно хватает 3 слоёв, на которые нужно положить геологический текстиль.

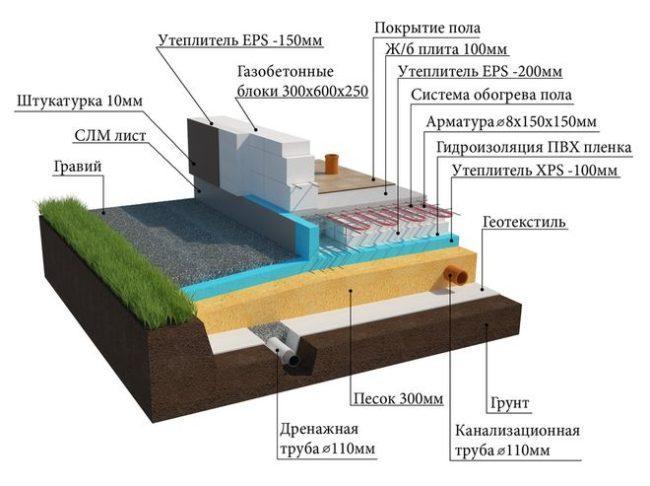

Фото — Обустройство дренажной системыФото — Обустройство дренажной системы

Далее надо оборудовать фундамент из битумной мастики или другого гидроизоляционного материала, и уложить полистирольные плиты в качестве теплоизоляции. В дальнейшем схема монтажа водяного тёплого пола не отличается от стандартной укладки.

Основные ошибки при укладке теплого пола на грунт

Согласно анализу специалистов, основной ошибкой при выполнении работ по монтажу тёплого пола по грунту своими рука является нарушение технологии — отсутствие компенсационных промежутков в плите, плохая утрамбованность присыпки, неправильно уложенная гидроизоляция.

Тёплый водяной пол в частном доме по грунту — это сложное сооружение, и к его монтажу надо подходить очень серьёзно. Однако, остановив свой выбор на таком варианте, вы изначально заложите условия для комфортной атмосфере в доме.

Видео инструкции

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
