Подкосы стропильной системы: Что такое стропила с подкосами

Что такое стропила с подкосами

Для начала немного теории

Традиционная однопролетная стропильная нога.onduline  крепится в двух точках. Как правило – внизу и сверху.  При этом наибольшие напряжения она испытывает в середине. Для того чтобы  нога не деформировалась и не сломалась (в данном случае ситуацию может исправить только дорогостоящий ремонт крыши) ее изготавливают сечением  необходимым для противодействия нагрузке одинаковым по всей длине. То есть в середине  стропильной ноги ее сечение является оптимальным, а по краям чрезмерным. Это означает, что стропильная система  обходится  тому, кто ведет строительство дома своими руками  дороже.

Как избежать  этих расходов? Очень просто. Установить подкос в месте  действия максимальной нагрузки или максимально близко к нему. Это позволит  использовать стропильные ноги меньшего сечения.

Как это устроено

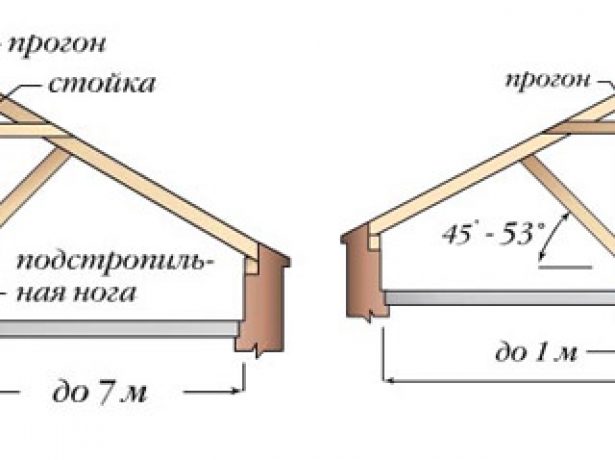

Подкос устанавливается под углом не менее 45° по отношению к горизонтали среза стен.  Это превращает  стропило из однопролетной балки в двухпролетную, тем самым уменьшив нагрузку на нее.  В результате сечение  стропильной ноги уменьшается,  появляется возможность увеличить  ее длину до 14мм, а также использовать кровельные материалы, имеющие большой вес.

Изготавливают стропила из бруса или досок сечением аналогичным сечению основного стропила. Упирание в стропильную ногу осуществляется в ее середину ( туда приходится наибольший изгибающий момент.

Как это смонтировать своими руками

Порядок выполнения работ следующий:

  1. Определяется место крепления подкоса к полу и стропильной  ноге.
  2. Определяется необходимый размер подкоса.
  3. Из подходящего пиломатериала сечением таким же, как у стропильной ноги отпиливается кусок необходимой длины.
  4. Торцы подкоса подпиливаются  под угол наклона стропильной ноги и угол наклона нижнего торца по отношению к полу чердака.
  5. Подкос вручную заводится под стропильную ногу.
  6. Выполняется фиксация подкоса. Как правило, нижняя часть фиксируется гвоздевым боем или саморезами. Верхняя часть может фиксироваться также, а может с использованием скоб.

Когда нельзя применять стропила с подкосами

Стропила с подкосами не применяются на мансардных крышах, а также на крышах с жилыми чердаками. Причина – они очень сильно уменьшают площадь помещения и мешают безопасному передвижению людей.





Расчет несимметричной стропильной системы — Доктор Лом

Итак, несколько лет назад, когда у меня еще работал форум (сейчас он закрыт по техническим причинам, а нет, теперь опять открыт), один из читателей обратился ко мне со следующим вопросом: как рассчитать стропильную систему, показанную на рисунке 471.1?

Рисунок 471.1. Проектируемая стропильная система при смещенной внутренней стене.

Сразу скажу, подобное конструктивное решение предлагается практически во всех известных мне справочниках и руководствах по расчету строительных конструкций, а уж подобных картинок в интернете вообще не меряно. А потому переубеждать человека, перелопатившего половину интернета в поисках ответа на свой вопрос, не имеет смысла. Более того, дорогие мои читатели, вас я тоже не собираюсь переубеждать. Просто сейчас у меня появилось время для написания данной статьи, а как ей пользоваться — это уже ваше дело.

Стропильная система, показанная на рисунке 471.1 — это, во-первых, комбинация наслонных и висячих стропил. Кроме того, левую стропильную ногу можно рассматривать как трехпролетную неразрезную балку с разными пролетами, а правую стропильную ногу — как двухпролетную неразрезную балку также с разными пролетами. Впрочем, все это при условии, что стойки будут под каждой парой стропильных ног или будет произведен соответствующий расчет прогона, в том числе и на прогиб.

Даже и без долгих расчетов понятно, что максимальный изгибающий момент будет возникать или в большем пролете правой стропильной ноги или на промежуточной опоре этой стропильной ноги. В связи с этим использование бруса одинакового сечения и для левых и для правых стропильных ног будет неэффективным.

Одним из возможных вариантов уменьшения расчетного изгибающего момента будет устройство подкоса с правой стороны под таким углом, чтобы подкос приходился на середину стропильной ноги.

И тут у человека, мало знакомого с основами теоретической механики, сразу возникает возражение. Дело в том, что рекомендуемый угол для подкосов 45-54° к горизонтали. В целом это довольно разумная рекомендация, если учесть, что чем меньше угол наклона подкоса, тем больше будет горизонтальная составляющая нагрузки, действующая на подкос. Т.е. при угле меньше 45° горизонтальная составляющая нагрузки будет больше, чем вертикальная и потому эффективность подкоса вроде бы уменьшается.

Все это так, однако уменьшение пролета стропильной ноги может дать большую экономию, чем снижение нагрузки на подкос. А кроме того у нас имеется затяжка — она в любом случае будет воспринимать дополнительные напряжения из-за наличия подкосов, а так как сечение затяжки часто принимается по конструктивным соображениям, то увеличение нормальных напряжений, действующих в затяжке, приведет к увеличению количества нагелей в узлах крепления, только и всего.

А на подбор сечения затяжки практически не повлияет (в том случае, если затяжка, как и стропила будет деревянной).

Далее, если и левые и правые стропильные ноги планируются из бруса одинакового сечения, то для большей эффективности можно вообще убрать вертикальную стойку и прогон, а подкос левой стропильной ноги сделать под таким углом, что он тоже будет приходиться на середину стропильной ноги.

При этом затяжка у нас также может быть посредине стропильных ног (или рядом с серединой) и тогда стропильная система будет выглядеть примерно так:

Рисунок 471.2. Возможный вариант стропильной системы при смещенной внутренней стене.

В этом случае расчет можно вести как для комбинированных стропильных систем. Единственное отличие в том, что подкосы имеют разный угол наклона и вроде как возникает дополнительный распор на смещенную внутреннюю стену даже при симметричной нагрузке. Да и вообще, подкосы с разными углами наклона вроде бы будут создавать разные растягивающие усилия в затяжке, что противоречит здравому смыслу.

Так вот, чтобы убрать этот дополнительный распор, можно сделать затяжку чуть ниже середины стропил и дополнительно скрепить с подкосами. Само собой чем сильнее внутренняя стена будет смещена от середины дома, тем сильнее будет дополнительный распор.

Например при расстояниях между стенами, показанных на рисунке 471.1 и при расчетной схеме, показанной на рисунке 471.2 угол наклона правого подкоса будет составлять около 30° к горизонтали или около β = 60° к вертикали. Угол наклона левого подкоса около 40° к вертикали. Ну это так, на глаз, для более точного определения углов следует провести более точный геометрический расчет.

Согласно формуле (470.7.1)

Nздоп = (VD + Q)sinβ/cosβ (470.7.1)

Т.е. даже при симметричной нагрузке, когда опорные реакции и поперечные силы для промежуточных опор двухпролетных балок — стропил равны, из-за разного угла наклона подкосов

Nздоп. лев = (VD + Q)0.6428/0.766 = 0.839(VD +Q)

Nздоп.пр = (VD + Q)0.866/0.5 = 1.732(VD +Q)

Таким образом разница больше, чем в 2 раза.

Нессиметричная нагрузка может или увеличить или уменьшить эту разницу, но лучше не гадать, а вести расчет по наиболее неблагоприятному сочетанию нагрузок. Т.е. в итоге продольная сила, действующая в затяжке между левой стропильной ногой и левым подкосом, будет минимальной, а между правой стропильной ногой и правым подкосом — максимальной, а между двумя подкосами это будет некое среднее значение. Все это необходимо для того, чтобы рассчитать количество нагелей в узлах соединения.

А теперь вернемся к стропильной системе, показанной на рисунке 471.1. Прогон и стойка, показанные на этом рисунке, а также подкосы, на рисунке не показанные по техническим причинам, могут понадобиться для того, чтобы обеспечить геометрическую неизменяемость конструкции кровли в плоскости, перпендикулярной рассматриваемой. Это важно, если кровля двухскатная, не вальмовая. Кроме того наличие стоек и прогона значительно облегчает монтаж стропильной системы.

В итоге получается, что общая конструктивная схема стропильной системы показна на рисунке 471.1, а вот расчетная схема, которой можно пользоваться для расчета подобной стропильной системы, показана на рисунке 471.2.

Или как вариант часть стропильных пар можно рассчитывать как комбинацию трехпролетных и двухпролетных балок, а другую часть как двухпролетные балки.

Но все равно наличие стойки — дополнительной опоры для левой стропильной ноги, не уберет распор на внутреннюю стену, а лишь его уменьшит. Также немного уменьшит распор и правый подкос, расположенный под углом 45°. Но все равно горизонтальная нагрузка на внутреннюю стену останется. Определение значения этой горизонтальной нагрузки — отдельный вопрос, но сразу скажу, что для стен из современных материалов типа газосиликатных блоков такие нагрузки могут быть критическими. Впрочем, к теме данной статьи это никак не относится.

Такие дела.

Стропильная система крыши — понятие и способы изготовления

Прочность крыши зависит от основы её конструкции — несущих элементов. Традиционно ими являются стропила. Стропильная система крыши держит на себе вес всей кровельной конструкции, которая в свою очередь должна удерживать дополнительные виды нагрузок – ветровую и нагрузку накапливающегося на крыше зимой снежного покрова. Поэтому строительство крыши — это вопрос к которому требуется подойти с особой внимательностью и точностью.

Стропильная система крыши

Стропильная система крыши частного дома состоит из следующих элементов:

Мауэрлат

Длинный брусок из смолистого ствола любого хвойного дерева. Его укладывают вдоль наружной несущей стенки по периметру дома, закрепив анкерами или особыми резьбовыми стержнями. Мауэрлат служит для равномерного распределения нагрузки и передачи её от стропил несущим стенам.

Стропильная нога

Деревянные брусья из которых возводиться контур скатной кровли характерной треугольной формы. Кровля должна выдерживать сильнейшее воздействие ветра, снега и прочих атмосферных аномалий.

Чтобы максимально её укрепить стропильные ноги равномерно распределяют вдоль кровли с шагом, не превышающим 1.2 метра. В зависимости от веса кровли шаг стропил может еще более снижаться.

Лежень

Брусок из дерева, подобно мауэрлату помогает перераспределять нагрузку он кровельных стоек на стены здания. Укладывается над внутренней несущей стеной дома.

Затяжка

Важнейший узел висячей стропильной системы. Брусок, уложенный таким образом, чтобы служить основой треугольника кровли. Этот элемент не позволяет скатам крыши разъезжаться под действием своего веса.

Стойки

Элемент кровли, представляющий собой вертикально установленный брусок квадратного сечения. Этот брусок принимает нагрузку от конька крыши и передает её внутренней несущей стене. Так же, как опоры могут устанавливаться и под стропильные ноги.

Подкос

Элемент, служащий для укрепления конструкции кровли.

Подкосы соединяют кровельные ноги с лежнем, образуя конструкцию в форме ромба. Совокупность затяжки и подкосов с обеих сторон называется фермой. Такая конструкция способна выдержать вес кровли даже в том случае, если проем очень большой.

Обрешётка

По длине всей крыше поперек ног стропил своеобразными ступеньками закрепляются тонкие гладкие доски. Они скрепляют в единую конструкцию стропильные ноги. На обрешётку монтируется облицовка крыши – кровельное покрытие. Если предполагается покрывать крышу мягкой кровлей обрешётку нужно делать практически сплошной. Лучшим материалом для этого считаются листы фанеры.

Конек крыши

Верхняя часть треугольника кровельной конструкции. Вверху в месте соединения двух противоположных стропильных ног вдоль всей крыши крепится деревянный брус квадратного сечения. Таким образом, получается мощный узел, который не позволяет крыше разрушиться.

Свес крыши

Это нижняя часть скатной крыши, выступающая примерно на полметра от периметра здания.

Это делается для того, чтобы дождевые потоки, стекающие по кровле, не попадали на внешние несущие стены и не разрушали их.

Кобылки

Эти элементы крыши применяются лишь тогда, когда длины стропильных ног не хватает для обустройства свеса. В этом случае их удлиняют, соединяя с досками меньшего сечения.

Стропильная система крыши — кобылки

Перед возведением кровли серьезные подрядчики всегда проводят анализ преобладающих показателей силы ветра в районе застройки и средней высоты снежного покрова. Такие исследования позволяют создать необходимый запас прочности для будущей крыши.Для достижения нужной прочности конструкции, необходимо надежное скрепление стропил друг с другом и фасадом здания.

Деревянные стропила, благодаря простоте изготовления и несложному монтажу, используются при постройке загородных домов малоэтажек. Поверхность таких стропил легко обрабатывается.

Это позволяет быстро и без использования сложного оборудования подогнать систему стропил под габариты уже возведенного здания, исправив небольшой брак, допущенный каменщиками при кладке стен. Подобная процедура практически невозможна при возведении крыши с использованием металлических стропил или железобетонных конструкций.

Стропильная система крыши

Для скрепления стропил применяются такие соединительные детали как хомуты и скобы. Тем не менее, наиболее часто в качестве соединения по старинке применяют гвозди. Такое соединение имеет существенный изъян. Когда спустя несколько лет древесина высыхает, оно утрачивает свою прочность.

Куда более надежным является метод болтового соединения. Но и здесь, каналы, просверливаемые для вворачивания болтов, вызывают частичное ослабление стропильной конструкции. Практика показывает, что наибольшей прочностью обладает крепеж металлическими скобами или хомутами.

Менее гибкий, но куда более надежный способ изготовления системы деревянных стропил является их промышленное производство. Отдельные стропила изготавливаются серией в условиях заводского цеха, с использованием точного оборудования и хорошо подобранной древесиной, отвечающей жестким стандартам. Изготовленные деревянные стропила соединяются стыковыми планками в крупные конструкции – фермы.

Упакованные фермы доставляют на место строительства. Затем, как в увеличенном в несколько раз детском конструкторе из отдельных ферм собирается полная кровельная система. Такая технология обеспечивает быстрое возведение стропильной системы. Дополнительными опциями при изготовлении ферм промышленным способом является пропитка ферм антисептиками и растворами, повышающими устойчивость древесины к возгоранию. Данные процедуры обеспечивают безопасность и долговечность как кровли, так и всего здания.

Стропильная система крыши — готовые фермы для крыши

Технология соединения гарантирует высокую прочность всей конструкции и невозможность смещения отдельных узлов системы стропил в процессе естественного усыхания древесины. О видах и особенностях стропильной системы вы сможете познакомиться также в этом видео:

Удачного вам ремонта!

Стропильная система скатной крыши

Элементы стропильной системы

  • Мауэрлат. Его можно назвать «фундаментом крыши», поскольку он всегда укладывается по внешним стенам и является опорой для стропил. Он принимает все нагрузки от крыши и кровли и распределяет их на стены. Мауэрлат состоит из брусьев (минимальное сечение 10×10 см).
  • Стропильная нога. Определяет уклон и держит весь кровельный пирог. Для стропильных ног подбираются самые надёжные доски.
  • Прогоны. Бывают коньковые (на верху крыши между концами стропильных ног) и боковые (крепятся посрединемежду стропильных ног).
  • Затяжка. Это распорка, соединяющая противоположные стороны мауэрлатных брусьев, усиливая жёсткость конструкции.
  • Стойка. В двухскатной крыше она расположена в центре под коньком. На нее опираются стропильные ноги, сама стойка передаёт вес на затяжку.
  • Подкосы. Усиливают жёсткость конструкции и берут на себя значительную часть нагрузки от стропильных ног, облегчая участь стойки. Подкосы (наклонные брусья) идут от нижней части стойки примерно к центру бруса стропильной ноги, поддерживая её. Также подкосы могут быть продольными (в пролёте между стропильными ногами).
  • Лежень. Используется для дополнительного усиления жёсткости, если конструкция стропил находится на 2-х пролетах сразу.
  • Обрешётка. Брусья или доски, создающие поперечное покрытие стропильных ног и держащие на себе непосредственно кровельный материал.

Размеры стропил (длина, расстояние, сечение)

Сечение бруса, его длина и расстояние между стропилами определяются пролётами для каждого дома индивидуально, но, в первую очередь, зависят от расстояния между стенами и угла наклона крыши. Так, определившись с длиной и расстоянием между стропилами, можно понять, какое сечение брусьев вам подходит:

  • Если длина стропил до 3-х м, расстояние 120 см или 180 см. Возможное сечение 8×10 для 120 см и 9×10 для 180 см.
  • Если длина до 4-х м, расстояние 100 см, 140 см и 180 см. возможное сечение брусьев 8×16, 8×18, 9×18 см.
  • Если длина до 6 м, то расстояние 100 см или 140 см. Соответствующие сечения бруса 8×20 и 810×20 см.

В четырехскатной крыше стропила и обрешётка крепятся по всему периметру мауэрлата. Дополнительный расчёт заключается в определении длины каждого бруса в двух дополнительных скатах.

Если крыша небольшая, то стойки, подкосы можно и не применять. Но рекомендуется применять хотя бы стойки, чтобы крышу не шатало при сильных ветрах.

Дальше больше!

Стропильная нога — элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать

Стропильная система – это конструкция, обеспечивающая прочность крыши и служащая основой для укладки кровельного материала. Она показана на фото.

Крыша – это несущая конструкция, которая выполняет следующие функции:

  • придает строению красивый внешний вид;
  • принимает на себя внешние нагрузки;
  • ограждает чердак от окружающего мира;
  • передает нагрузку с обрешетки и материала на ней на стены здания и внутренние опоры.

К главным элементам крыши относятся обрешетка, стропила и мауэрлат. Также в несущую конструкцию входят дополнительные элементы крепежа – ригели, стойки, подкосы стропил, распорки и прочее. На надежность и прочность кровли наиболее влияет система стропил. Стропила – это основная несущая часть крыши. На стропильную систему приходится вес не только кровельного покрытия, но и снежного покрова, давление ветра. Она должна выдерживать все эти воздействия, поэтому расчет производят с учетом типа кровельного материала и климатических особенностей региона.

Конструкция системы стропил

Соединение стропил друг с другом придает жесткость кровельному каркасу, и в результате получается прочная стропильная конструкция. Нагрузка на стропила может быть довольно значительной, например, во время сильного ветра, поэтому каркас крепко связывают с коробкой здания.

При строительстве частных домов и коттеджей обычно используют деревянные стропильные системы, которые легко изготавливаются и устанавливаются. Если же при возведении стен были сделаны ошибки, эти изделия можно легко обработать: укоротить, нарастить, подтесать и т.д.

При монтаже используют крепежные элементы стропильной системы: болты, шурупы, хомуты, гвозди, скобы. Также они применяются для усиления несущей кровельной конструкции. Связанные между собой элементы крыши создают стропильную ферму, в основе которой находятся треугольники, являющиеся самой жесткой геометрической фигурой.

Выбирая материал для изготовления системы из стропил, необходимо учитывать конструктивные и архитектурные нюансы проекта. Не стоит забывать про антисептическую и противопожарную пропитку для них, поскольку это влияет на долговечность кровли.

Состоит система из стропильных ног. Устанавливают стропила под углом уклона скатов крыш. Нижние участки стропильных ног опираются на внешние стены с помощью мауэрлата, способствующего равномерному распределению нагрузки. Верхние окончания стропил опираются на брус под коньком или на промежуточные подгоны. С помощью системы стоек нагрузка передается несущим внутренним стенам.

Виды стропил

Бывают наслонные и висячие стропила..

Стропила висячие состоят из таких элементов: нога стропила, перекрытие чердака, ригель. У этих стропил есть только две крайние опорные точки. Они опираются непосредственно на стены дома. Стропильные ноги реагируют и на сжатие, и на изгиб. Эти стропила без подкосов.

Конструкция висячих стропил передает стенам значительное распирающее усилие по горизонтали. Для того, чтобы уменьшить нагрузку, используют растяжку, с помощью которой соединяют стропильные ноги. Делают ее либо в основании стропил, либо на большей высоте. Растяжка в основании стропил является одновременно и балкой перекрытия – это актуально при создании мансардных кровель. При повышении высоты расположения растяжки требуется увеличить ее мощность и убедиться в надежности прикрепления к стропилам.

В состав наслонных стропил входят: стропильная нога, мауэрлат, бабка, подкос, затяжка. Этот вид стропил устанавливают в зданиях, в которых есть средняя несущая стена или промежуточные опоры в виде столбов. Элементы такой конструкции работают только на изгиб, выполняя функцию бабок. Вес системы наслонных стропил меньше, материалов также требуется меньшее количество, поэтому она обходится дешевле, чем висячая система.

Монтаж наслонной системы делают в том случае, если опоры друг от друга удалены не больше чем на 6,5 метров. Если есть дополнительная опора, стропила иногда перекрывают ширину в 12 метров, а если опор две – до 15метров.

Стропильные ноги чаще всего опирают не на стены здания, а на специальный брус – мауэрлат. Этот элемент может находиться по всей длине дома или быть подложенным только под стропильные ноги. Если конструкции деревянные, для мауэрлата берут бревно или брус, которое является верхним венцом сруба.

При кирпичной кладке стен мауэрлат представляет собой установленный вровень с внутренней поверхностью стен брус, огражденный снаружи выступом кладки. Между этим элементом и кирпичом укладывают слой гидроизоляции – например, можно положить в два слоя рубероид.

Если ширина стропил небольшая, со временем они могут обвиснуть. Чтобы этого не произошло, используют решетку, состоящую из стойки, ригеля и подкосов. В верхней части конструкции укладывают прогон, который соединяет стропила или фермы. Это делают независимо от вида кровли. Впоследствии на этом прогоне делают конек кровли. В местах, где нет несущих стен, пятки стропил упирают в боковые прогоны – продольные балки значительной мощности. Размеры данных деталей зависят от ожидаемой нагрузки.

При строительстве частных домов используют стропила из бревен – они более легкие. Для создания крыш на многоэтажных жилых объектах и промышленных зданиях применяют металлические стропила.

Установка стропильных систем

Углы наклонов скатов выбираются исходя из типа здания и назначения чердачного пространства. На величину наклона также оказывает влияние материал, выбранный для создания кровельного покрытия.

Если будет укладываться рулонная продукция, угол наклона должен составлять 8-18 градусов. Для черепицы необходимый угол равен 30-60 градусов, для кровельной стали или листов асбоцемента – 14-60 градусов.

Установку системы стропил начинают после возведения несущих стен дома. Конструкция стропил деревянного рубленого дома значительно отличается от систем для домов из пеногазобетона, кирпича, каркасных деревянных или панельных домов. Различия существенны и при одинаковой форме, типе и виде крыши. Что касается того, чем обработать стропильную систему, то необходимо использовать антисептические и противопожарные средства, чтобы крыша прослужила длительное время.

Главные элементы несущей конструкции – стропильные фермы и обрешетка. Кровля является наружной частью крыши, которую укладывают на несущую конструкцию, состоящую из обрешетки и стропил.

Для производства стропил берут материал определенного размера. Так, толщина стропил (сечение) чаще всего составляет 150х50 и 200х50 миллиметров. Для обрешетки обычно берут брусья и доски размером 50х50 и 150х25 миллиметров. Расстояние между стропильными ногами в среднем составляет 90 сантиметров. Если уклон крыши больше 45 градусов, данный шаг увеличивают до 100-130 сантиметров, а если в регионе выпадает огромное количество снега, то уменьшают до 60-80 сантиметров.

Чтобы произвести более точные расчеты относительно промежутка между строительными ногами, нужно учитывать их сечение, шаг между опорами (подкосами, прогоном конька, стойками), тип кровельного материала.

Плавающая стропильная система крепится с помощью специальных кронштейнов, позволяющим стропилам «садиться» вместе с усадкой фронтонов и не висеть над коньковым бревном.

В горных районах пользуется популярностью стропильная система шале. Особенностью данной конструкции является значительный выступ крыши за пределы несущих стен. Иногда такой выступ достигает двух-трех метров, а угол ската кровли небольшой. На такой крыше не задерживается снег, поэтому она служит долго. Но лучшим вариантом является выступ крыши на 1-1,5 метра.

Если жесткость обеспечивается фермами, усиление стропил делают с помощью диагональных связей. Для них могут использоваться доски толщиной 3-4 сантиметров, прибиваемые в основании крайней стропильной ноги и в средней части соседней. Стропильные ноги – это главный элемент системы, поэтому на них приходится большая часть нагрузки кровли. По этой причине систему нужно правильно рассчитывать и устанавливать, чтобы крыша получилась надежной.

Монтаж стропильной системы необходимо произвести, точно соблюдая все требования. Если нет опыта в строительстве, лучше поручить возведение крыши специалистам, поскольку это нелегкое занятие, и малейшие ошибки могут привести к ее обрушению.

План узлов крепления балок и стропил. Подкос стропильной системы

  • Основным препятствием для начинающих застройщиков, даже если речь идет о несложной крыше, может стать недостаток знаний о том, что такое узлы стропильной системы. Как их выполнить, чтобы получить прочную, надежную и устойчивую крышу?

    Началом проектирования скатной крыши является выбор стропильной системы, которая должна выполнять функции несущей конструкции. Тип конструкций определяют исходя из вида кровли.

    В одном случае стропила – это брусья или доски, выступающие в качестве «скелета» крыши, который удерживает вес утеплителя и кровельного материала. В другом они могут быть составные, и собираются из отдельных элементов, известных как стропильные ноги.

    Доска и брусья должны пройти специальную пропитку – противопожарную и антисептическую. Чем качественнее это будет выполнено, тем дольше прослужат .

    Составные каркасы подразделяют на два вида: наслонные и висячие. Выбор конкретной системы, помимо архитектурных предпочтений владельцев, зависит от некоторых параметров крыши:

    • ее функциональности,
    • количества испытуемых нагрузок, включая связанные с климатическими особенностями данного региона.

    Висячие стропила промежуточных опор не имеют, поэтому создают существенное распирающее усилие, которое в горизонтальной плоскости передается стенам. Для его уменьшения используют затяжку (деревянную или металлическую), которая, соединяя ноги, завершает треугольную конструкцию. Ноги в ней работают на изгиб и сжатие. Затяжка может быть расположена у основания, и служит в этом случае балкой перекрытия (такой вариант чаще встречается при устройстве мансард), или выше.

    Чем расположение затяжки выше, тем она, с одной стороны, должна быть мощнее, а с другой – надежнее соединена со стропильными ногами.

    Наслонные виды устраивают в домах, имеющих среднюю несущую стену или столбчатые промежуточные опоры. Опираются они своими концами на наружные стены, средней частью – на опоры или внутреннюю стену. В итоге элементы работают по принципу балок – только на изгиб. Вес стропильной системы в случае наслонных при одинаковой ширине дома меньше: для нее требуется меньше пиломатериалов, стало быть, и денежных затрат.

    Если над несколькими пролетами устанавливают единую кровельную конструкцию, висячие и наслонные фермы могут чередоваться: для участков без промежуточных опор – устанавливают висячие, там, где есть – наслонные.

    Как правильно установить стропильную систему

    Одним из условий надежности будущего строения является правильное устройство узлов крепления стропильной системы.

    Наслонные стропила скатной крыши обычно имеют самое меньшее три точки опоры. Их количество может меняться в зависимости от размеров пролета. При ширине пролета до 10 м необходима одна дополнительная опора, при больших значениях их количество увеличивается.
    Конструкция висячих также зависит от ширины пролета. Если он небольшой, затяжку обычно заменяют ригелем. С увеличением пролета затяжка начинает провисать, а ноги – прогибаться.

    При величине пролета
    до 9 м висячие стропила поддерживаются бабкой – специальным вертикальным брусом. Концы ног крепят в ее верхний конец при помощи скоб или хомутов, бабку с затяжкой – хомутом.
    до 13 м – укрепление проводят при помощи подкосов. Верхними концами они опираются в ногу, причем ее длина между опорами не должна быть больше 5,5 м, а нижними – в бабку.
    до 17 м ноги в нижней части усиливают при помощи подмог, для верхней – используют шпренгельную систему: затяжку крепят к двум бабкам и устанавливают между ними ригель.

    Как правильно крепить стропила

    Проводится ли замена стропильной системы или ее монтируют в новом доме, следует придерживаться определенных правил.

    Простое крепление ноги и балки может оказаться даже разрушительным – при создании давления на стропило его конец начинает скользить по балке, что приводит к разрушению кровли.

    Чтобы избежать скольжения и обеспечить надежность, используют следующие виды соединений:

    • зуб с шипом,
    • зуб с упором,
    • упор в конец балки.

    Возможно использование и двух зубьев – это зависит от угла наклона. Для крепления дополнительно к этому соединению используют также металлические уголки.

    Основные узлы каркаса крыши

    Узел крепления к балке

    • В пятке стропила изготавливают зуб с шипом, в балке с соответствующим гнездом для шипа вырезают упор.
    • Глубина гнезда составляет порядка 25–30% от толщины балки.
    • Врубку выполняют на расстоянии 0,25–0,4 м, начиная края балки, который свисает.
    • Одинарный зуб выполняют, как правило, вместе с шипом, который не допускает сдвига вбок. Поэтому такое соединение называют «зуб с шипом и упором».

    В случае полой крыши, угол наклона которой меньше 35°, стропильные ноги устанавливают так, чтобы опорная площадь на балку увеличилась. Для этого пользуются врубкой двумя зубами:

    • в два шипа;
    • упор с шипом и без;
    • двумя шипами в замок.

    Все соединения в конструкции выполняются при помощи крепежей:

    • металлических – шурупов, гвоздей, болтов с шайбами, различных уголков;
    • деревянных – брусьев, треугольных накладок (косынок), шипов.

    К мауэрлату:

    Есть две технологии, согласно которым .

    Жесткое – в этом варианте между данными конструктивными элементами полностью исключается возможность каких-либо воздействий (сдвигов, поворотов, изгибов, кручения). Для достижения подобного результата:

    • при креплении используют уголки с подшивным опорным брусом;
    • выполняется седло (запил) на ноге, полученное соединение дополнительно закрепляется с помощью проволоки, гвоздей и скоб. Гвозди прибивают с боков, по направлению друг к другу под углом (внутри мауэрлата они скрещиваются), затем забивается третий гвоздь в вертикальном положении. Это более распространенный метод крепления.

    Скользящее (шарнирное) – подобного сопряжения, имеющего два уровня свободы достигают за счет использования специального крепежа, который обеспечивает возможность одному из сопрягаемых элементов свободно перемещаться (в заданных пределах).

    Можно выделить следующие варианты скользящего крепления стропил и мауэрлата:

    • выполняется запил, после чего стропила запилом укладывают на мауэрлат:
    • элементы соединяют наискось двумя гвоздями по направлению друг к другу;
    • соединяют одним гвоздем, который прибивают вертикально сверху вниз в тело бруса-основы через ногу;
    • альтернативой гвоздям могут послужить стальные пластины с отверстиями для гвоздей;
    • крепят доски к мауэрлату с помощью скобы;
    • выпускают стропильную ногу за стену и выполняют единичную фиксацию крепежными пластинами;
    • используют специальный стальной крепеж – «салазки».

    Во всех этих случаях обеспечен упор ноги в мауэрлат, но при подвижках элементы системы имеют возможность двигаться по отношению друг к другу.

    Подобное сопряжение особенно актуально для деревянных домов, воздвигаемых из бруса или бревен, которые со временем претерпевают усадку. Использование жесткого сопряжения может стать причиной нарушения целостности стен.

    Стропильная система бывает «плавающей» или жестко-закрепленной. Плавающая крепится на специальных кронштейнах, которые позволяют деревянному каркасу «садиться» одновременно с усадкой фронтонов и не дает им зависать над коньковым бревном .

    Узел конькового соединения

    Способов соединения в коньковой части – три.

    Встык
    Верхний край стропил обрезают под тем же углом, что и угол наклона крыши, упирают в находящееся с противоположной стороны нужное стропило, оно должно быть так же обрезано. Обрезку углов обычно делают по шаблону. Для фиксации под коньком используют два гвоздя (150″) или больше. По одному гвоздю под углом забивают в верхнюю плоскость первого и второго стропила, они при этом должны войти в срез противоположного. Коньковый стык дополнительно укрепляют, наложив на него сбоку деревянную накладку или металлическую пластину, которую притягивают болтами или гвоздями.

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору (в некоторых случаях – на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.

Рассмотрим основные конструкции наслонных стропил.

Безраспорные стропила без подкосов

Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.

Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы). Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).

Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).

Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.

Варианты закрепления стропильных ног

Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)

Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.

На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.


Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому данный вариант редко используют для двухскатных крыш, чаще – для односкатных.

Низ стропильной ноги закрепляют свободно, верх – жестко

Самая распространенная схема для частных домов.

Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла “уйти” в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.

Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.

Низ стропильной ноги закрепляют свободно, верх – жестко защемляют

Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.

Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.

Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.


Способы повышения устойчивости безраспорных систем

Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.

Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).

Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это балка, обычно с тем же сечением, что и у стропил.

Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.

Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.

Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.

Распорные стропила без подкосов

В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.

Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.

Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.


Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще. По своей сути такие стропила становятся висячими.

Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.

Также уменьшает распор установка жестко зафиксированного конькового прогона.

Стропила с подкосами

Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).

Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.

Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.

Наслонная система с подстропильными балками

Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.

Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.

Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.

Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.

Отсутствие конькового прогона автоматически означает, что стропильная система образует распор. Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.

В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.

Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.


Ключевые моменты монтажа наслонных стропил

Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие:

1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т.п.

2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек.

3. На лежне закрепляют стойки с шагом 3-6м.

4. Сверху, на стойки, устанавливают коньковый прогон.

5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек.

6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками.

7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы.

Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши.

Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

Крепление стропил к мауэрлату: немного «матчасти»

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

  • Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
  • Соединение первой степени подвижности – балка может вращаться по кругу.
  • Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
  • Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

О типах крепежа стропилин к основе

Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

Такие крепежи для стропильной системы используют чаще всего:

Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

Жесткие или подвижные соединения: что выбрать

Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

Жесткие соединения: когда они необходимы

Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

Неподвижные узлы, закрепляемые с запилом

Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

Или же длинными саморезами:

И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

Жесткие узлы без заруба стропил

Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

Когда нужно делать подвижные соединения?

Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

Что представляет собой скользящее крепление?

Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

Вот какие виды скользящих опор бывают:

Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

Как правильно закрепить стропила к балкам?

В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

  1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
  2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

Крепление стропила к мауэрлату: поэтапное описание

Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

I. Подготовка мауэрлата и стропил к работе

На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

Мастер-класс по монтажу мауэрлата:

II. Создание запила

Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

III. Установка стропил на мауэрлат

Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

IV. Крепление каждого стропила к мауэрлату

Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

  • Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
  • Сквозные болты или шпильки + опорный брус под укос стропилины.
  • Анкера или болты + уголки или стальные пластины и пр.

Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

Также рассмотрим один из дедовских способов — крепление скобами:

И в завершение предлагаем посмотреть видеоролик:

В чем секрет качества стропильной системы: три главных правила мастера

  • Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
  • Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
  • Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

Проектируя любое жилое строение, архитекторы особое внимание уделяют крыше, так как она выполняет не одну, а сразу несколько функций, в зависимости от ее конструктивных особенностей. Нужно сказать, что далеко не всех будущих домовладельцев удовлетворяет обычная двухскатная крыша, хотя ее можно назвать самой надежной, так как она имеет всего две скатные плоскости и один стык между ними. Многих привлекают более сложные конструкции, которые добавляют строению особую привлекательность и оригинальность. Другие, более практичные домовладельцы, предпочитают мансардные конструкции, которые одновременно способны выполнять роль кровли и второго этажа.

Основой любой крыши является индивидуальная стропильная система, имеющая свои конструктивные особенности. Сделать выбор нужного каркаса крыши будет значительно проще, если заранее разобраться какие же виды и схемы стропильных систем используются в строительной практике. После получения подобной информации станет более понятно, насколько сложны такие конструкции в монтаже. Особенно это важно знать, если каркас для крыши предполагается возводить самостоятельно.

Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.


Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

  • Количество осадков в разные периоды года.
  • Направление и средняя скорость ветра в местности, где будет возводиться постройка.
  • Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
  • Разновидность планируемого материала кровельного покрытия.
  • Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.

Основные элементы конструкции крыши
Детали и узлы стропильных систем

В зависимости от выбранного вида стропильной системы, используемые элементы конструкции могут значительно разниться, однако, существуют детали, которые присутствуют и в простых, и в сложных системах крыш.


К основным элементам стропильной системы скатной крыши относятся:

  • Стропильные ноги, формирующие скаты кровли.
  • — деревянный брус, закрепляемый на стенах дома и служащий для фиксации на нем нижней части стропильных ног.
  • Конек — это стык каркасов двух скатов. Он обычно является самой высокой горизонтальной линией крыши и служит опорой, на которой закрепляются стропила. Конек может быть сформирован стропилами, скрепленными между собой под определенным углом или же зафиксированными на коньковой доске (прогоне).
  • Обрешетка — это рейки или брус, монтируемые на стропила с определенным шагом и служащие основой для настила выбранного кровельного материала.
  • Подпорные элементы, куда можно отнеси лежни, прогоны, стойки, подкосы, стяжки и другие детали, служат для повышения жесткости стропильных ног, поддержки конька, связывания отдельных деталей в общую конструкцию.

Кроме упомянутых деталей конструкции, в нее могут быть включены и другие элементы, функции которых направлены на упрочнение системы и оптимальное распределение нагрузок крыши на стены строения.

Стропильная система подразделяется по нескольким категориям в зависимости от разных особенностей своей конструкции.

Чердачное пространство

Прежде чем перейти к рассмотрению разных видов крыш, стоит разобраться, каким может быть чердачное пространство, так как многие собственники с успехом используют его в качестве хозяйственных и полноценных жилых помещений.


Конструкцию скатных крыш можно разделить на бесчердачные и чердачные. Первый вариант называется именно так оттого, что пространство под крышей имеет небольшую высоту и используется только в качестве утепляющей сверху помещения здания воздушной прослойки. К таким системам обычно относится или же имеющая несколько скатов, но расположенных под очень незначительным углом.

Чердачная конструкция, имеющая достаточно большую высоту конька, может использоваться по-разному, быть утепленной и неутепленной. К таким вариантам можно отнести мансардный или же двухскатный вариант. Если выбирается кровля с высоким коньком, то в обязательном порядке необходимо учитывать ветровые нагрузки в регионе, где выстроен дом.

Уклон скатов

Чтобы определить оптимальный наклон скатов крыши будущего жилого строения, в первую очередь нужно присмотреться к уже выстроенным малоэтажным соседским домам. Если они стоят уже не один год и стойко выдерживают ветровые нагрузки, то их конструкцию смело можно брать за основу. В том же случае, когда владельцами поставлена цель создать эксклюзивный оригинальный проект, непохожий на стоящие рядом постройки, необходимо ознакомиться с конструктивными и эксплуатационными особенностями различных стропильных систем и произвести соответствующие расчеты.


Следует учитывать, что от того, насколько велик уклон скатов крыши, зависит изменение касательных и нормальных значений силы ветра — чем круче угол наклона, тем большее значение имеют нормальные силы и меньше касательные. Если крыша пологая, то на конструкцию больше влияет касательная нагрузка ветра, так как увеличивается подъемная сила с подветренной стороны и уменьшается с наветренной.


Зимняя снеговая нагрузка тоже должна быть учтена при проектировании кровли. Обычно этот фактор рассматривается в комплексе с ветровой нагрузкой, так как с наветренной стороны снеговая нагрузка будет гораздо ниже, чем с подветренного ската. Кроме этого, на скатах существуют места, где обязательно будет собираться снег, давая большую нагрузку на эту область, поэтому ее следует укрепить дополнительными стропилами.

Уклон скатов крыш может варьироваться от 10 до 60 градусов, и он должен быть выбран не только с учетом консолидированной внешней нагрузки, но и в зависимости от кровельного покрытия, которое планируется использовать. Этот фактор учитывается потому, что кровельные материалы различаются по своей массе, для их закрепления требуется различное количество элементов стропильной системы, а значит, будет разниться и нагрузка на стены дома, и насколько она будет большой, тоже зависит от угла уклона крыши. Немаловажное значение имеют и особенности каждого покрытия по сопротивляемости проникновению влаги – многим кровельным материалам в любом случае необходимо тот или иной уклон для обеспечения свободного схода ливневой воды или тающего снега. Кроме этого, выбирая уклон крыши, нужно заранее продумать то, как будет осуществляться процесс очистки и ремонтных работ на кровле.

Планируя тот или иной угол скатов крыши нужно знать, чем меньше стыков между листами покрытия, и чем они герметичнее, тем меньше можно делать уклон ската, конечно, если не предполагается устроить в чердачном пространстве жилое или хозяйственное помещение.

Если же для покрытия кровли используется материал, состоящий из небольших элементов, например, керамическая черепица, то уклон скатов нужно делать достаточно крутым, чтобы вода никогда не задерживалась на поверхности.

Учитывая вес кровельного материала, нужно знать – чем тяжелее покрытие, тем угол скатов должен быть больше, так как в этом случае нагрузка правильно распределится на стропильную систему и несущие стены.

Для покрытия крыши могут быть использованы следующие материалы: или профильный лист, оцинкованная сталь, волнистые асбестобетонные и битумно-волокнистые листы, цементная и керамическая черепица, рубероид, мягкая кровля и другие кровельные материалы. Ниже на иллюстрации показаны допустимые углы крутизны скатов для различных типов кровельных покрытий.


Базовые конструкции стропильных систем

В первую очередь стоит рассмотреть базовые виды стропильных систем относительно расположения стен дома, которые применяются во всех конструкциях крыш. Базовые варианты разделяют на наслонную, висячую, а также комбинированную, то есть включающую в свою конструкцию элементы и первого, и второго типа систем.

крепления для стропил

Наслонная система

В постройках, где предусмотрены внутренние несущие стены, чаще устанавливается наслонная стропильная система. Монтировать ее гораздо проще, чем висячую, так как внутренние несущие стены обеспечивают для ее элементов надежную опору, а кроме того, для этой конструкции потребуется меньшее количество материалов.


Для стропил в этой системе определяющей опорной точкой является коньковая доска, на которой они и закрепляются. Безраспорный вид наслонной системы может быть обустроен в трех вариантах:

  • В первом варианте верхняя сторона стропил фиксируется на коньковой опоре, называемой скользящей, а нижняя их сторона закрепляется путем врубки к мауэрлату. Дополнительно стропила в нижней части фиксируется к стене с помощью проволоки или скоб.

  • Во втором случае стропила в верхней части подрезаются под определенным углом и соединяются между собой при помощи специальных металлических пластин.

Нижний же край стропильных ног крепится к мауэрлату подвижными креплениями.


  • В третьем варианте стропила жестко скрепляются в верхней части брусками или обработанными досками, расположенными горизонтально, параллельно друг другу с обеих сторон соединенных под углом стропил, а между ними защемляется коньковый прогон.

В нижней части для закрепления стропил, так же, как и в предыдущем случае, применяются скользящие крепления.

Необходимо пояснить, почему для фиксации стропил на мауэрлате часто используются именно скользящие крепления. Дело в том, что они способны избавить несущие стены от излишнего напряжения, так как стропила не зафиксированы жестко, и при усадке строения они имеют возможность сдвигаться, не деформируя при этом общей конструкции кровельной системы.

Этот вид крепления применяется только в наслонных системах, что также отличает их от висячего варианта.

Однако в некоторых случаях для наслонных стропил применяют распорную систему, в которой нижний конец стропил жестко фиксируется к мауэрлату, а чтобы снять нагрузку со стен в конструкцию встраиваются затяжки и подкосы. Этот вариант и называется комплексным, так как включает в себя элементы наслонной и висячей системы.

Узлы крепления стропил должны обеспечивать необходимую прочность каркаса кровли. Важно правильно выбрать технологию монтажа элементов стропильной системы между собой и их крепления к несущему контуру, чтобы готовая крыша была способна выдержать расчетные нагрузки.

Особенности кровельных конструкций

Задача наслонных и висячих стропильных систем кровли – максимально равномерная передача нагрузки подстропильной конструкции, которая, в свою очередь, распределяет нагрузку на несущие стены и фундамент постройки. Подстропильная конструкция обычно является мауэрлатом (балкой, уложенной вдоль на каждой несущей стене). Также это могут быть опоры перекрытия (укладываются на стене поперек) или верхний венец сруба из бруса или бревна.

Выбор способа крепления стропил к мауэрлату зависит от их типа. Наслонная конструкция заставляет мауэрлат работать на срез, в то время, как висячие фермы – на сжатие, направление которого совпадает с ориентацией несущих стен.

Установка затяжки

Монтаж двускатной кровли требует установки стропильной системы наслонного или висячего типа. Чтобы смонтировать жесткую висячую стропильную ферму, не передающую распорные нагрузки на стены, требуется правильно выполнить узлы крепления горизонтальных перемычек – затяжек и ригелей .

В зависимости от того, какая была выбрана конструкция крыши, затяжка может монтироваться у основания стропил и выполнять функцию балки перекрытия. Стропильную ферму, которая крепится к мауэрлату, для придания жесткости оснащают ригелем – перемычкой, расположенной ближе к коньку. В мансардных крышах ригели служат основой для обшивки потолка.

Узел соединения при установке затяжки рекомендуется выполнять методом «врубки в стропило полусковороднем» с использованием крепежного винта. Данный способ монтажа требует точной подгонки элементов, так как при больших зазорах, в местах сопряжения, узел крепления под нагрузкой может разрушиться .

Более простой способ – монтаж внахлест. В этом случае перемычка выполняется из доски либо двух досок, установленных с обеих сторон стропильной ноги. В качестве крепления используются гвозди. Узел может представлять собой и болтовое соединение, но это снизит несущую способность стропил на 20%.

Еще один вариант – установка ригеля враспор. Монтаж узла такого типа стал возможен после изобретения гвоздевых пластин. Конструкция способна выдержать высокие нагрузки – надежность обеспечивается за счет плотного примыкания деталей и прочной фиксации с двух сторон благодаря большому количеству зубьев на пластине.

Сечение бруса или доски для изготовления распорного ригеля должно совпадать с сечением стропила.

Мауэрлат: узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

  • жесткое крепление к мауэрлату;
  • скользящее крепление к мауэрлату.

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.


Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.


Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

  • посредством одного вертикально забитого гвоздя;
  • с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
  • посредством скобы;
  • выполнив единичную фиксацию стальными крепежными пластинами.
Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов — требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.


Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание . Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Узлы стропильной системы вальмовой крыши

Особенностью вальмовой кровли является форма ее скатов: длинные скаты имеют трапециевидную форму, торцевые скаты (вальмы) – треугольную. Монтаж такой стропильной системы требует установки диагональных (накосных) стропильных ног, которые формируют треугольные скаты. Принцип крепления диагональных стропил в верхней части зависит от особенности конструкций основной части крыши. Она может быть сформирована из стропильных ферм висячего типа, либо представлять собой каркас с коньковым прогоном и наслонными стропилами, прикрепленными к мауэрлату.

Если наслонные стропильные ноги трапециевидных скатов опираются на коньковый брус (прогон), то накосные стропила требуется опереть на консоли конькового прогона. Выпуски консоли за подстропильную раму должны составлять 100-150 мм. Нижней частью диагональные стропильные ноги крепятся к мауэрлату или балке, закрепленной на стене.


Если накосные стропила необходимо опереть на крайнюю висячую ферму, то принцип создания узла крепления зависит от сечения боковых стропильных ног. Шпренгель со стойкой монтируется в случае, если стропильные ноги выполнены из доски. На шпренгель опираются диагональные стропила. В ситуации, когда для изготовления стропильных ног был использован брус, накосные стропила можно крепить к прибоине — доске толщиной от 5 мм, закрепленной на стропильной ферме.

На накосных стропилах выполняется запил под углом, соответствующим углу наклона вальмового ската, чтобы обеспечить плотное соединение со шпренгелем или прибоиной. Для прочности гвоздевого соединения дополнительно могут применяться хомуты и проволочные скрутки.

Укороченные стропильные ноги (нарожники) верхней частью опираются на накосное стропило, нижней крепятся к мауэрлату на стене. Узел крепления к диагональной балке может выполняться :

  • методом запила с гвоздевым креплением;
  • посредством гнездового соединения;
  • с помощью крепления брусков сечением 50х50 мм с обеих сторон и по всей длине диагональных стропил и нарожников.

Вспомогательные элементы

Для усиления жесткости и надежности стропильных конструкций нередко требуется установка подкоса, дополнительного прогона или опорных стоек. Прогоны для наслонных стропил позволяют обеспечить стропильной ноге дополнительную точку опоры. Прогон представляет собой горизонтальную балку, закрепленную на вертикальных стойках, расположенную параллельно коньку. Узел крепления выполняется с помощью металлических угловых пластин либо внутреннего металлического стержня и внешней прямой скобы.


Подкосы деревянных стропил позволяют уменьшить пролет стропильных ног (включая накосные стропила). Угол наклона подкоса к горизонтальной плоскости должен составлять не менее 45°. Если стропило изготовлено из бревна или бруса, выполняется врубка подкоса с установкой стального нагеля под углом 90° к площадке примыкания, либо стык снаружи закрывается пластиной.

При необходимости усилить каркас крыши требуется установка подкоса под каждую стойку, на которую опирается наслонное стропило. При этом все подкосы одного ската упираются в общий лежень. Для крепления используются скобы.

Особого внимания требуют подкосы крайних пролетов, на которые воздействует максимальная снеговая и ветровая нагрузка. Узлы крепления при монтаже подкоса к стойке или прогону выполняются с использованием накладок и болтов.

Стропильная система двускатной крыши — DigestWIZARD

В этой статье мы расскажем, что представляет собой стропильная система двускатной крыши. Мы рассмотрим основные элементы, из которых она состоит, а также их расположение в стропильной конструкции, как правильно установить деревянные стропила и как называются основные элементы стропильной системы.

В предыдущей статье мы рассказали о преимуществах и недостатках различных видов крыш. Двускатная крыша — самая простая и надёжная конструкция для жилого дома. К тому же она подразумевает наличие чердака, что так полезно в загородном хозяйстве.

Двускатная стропильная система имеет несколько базовых разновидностей, на основе которых мастера создают индивидуальные конструкции. Мы рассмотрим их в порядке усложнения.

Для пролёта между несущими стенами до 6 метров

Этот вариант самый простой, при этом он несёт самую малую нагрузку. В нём применяются висячие стропила с основной или подстропильной затяжкой. При такой конструкции стропильная система представляет собой только стропила, соединённые на пересечении в коньке.

Подстропильная балка или затяжка — элемент стропильной системы, который соединяет горизонтальной тягой стропильные ноги противоположных скатов.

Стропильная нога или стропила — основной несущий элемент поддерживающей конструкции крыши. Из ряда стропил формируется скат крыши.

Висячие стропила — способ установки стропил, при котором отсутствуют дополнительные горизонтальные крепления (тяги).

Мауэрлат (деревянная обвязка верха стен) — основа стропильной системы. На каменные стены устанавливается в обязательном порядке.

По расположению затяжек такая кровля бывает двух видов.

С основной затяжкой

Затяжка проходит по верхам стен и опирается на них. Именно в этом случае чаще всего роль затяжки выполняет балка перекрытия. Высота от перекрытия до конька — от 1,4 до 2,5 м. Такой вариант оптимален, если планируется использовать чердачное пространство для временного хранения или просушки чего-либо.

Преимущества:

1.Дополнительное подсобное помещение на чердаке.

2.Пространство чердака используется полностью.

3.Значительный запас воздуха — меньшие потери тепла через крышу.

Недостаток: сравнительно малый объём помещения.

С подстропильной затяжкой

Затяжка проходит на уровне ⅓ высоты от опоры стропил до конька. В этом случае нет привязки к перекрытию, и опорные стены стропил могут быть подняты на необходимую высоту. Это позволяет создавать полноценные помещения с высотой стен ½ этажа.

Преимущества:

1.Экономия на стеновом материале второго этажа.

2.Максимально эффективное использование подстропильного пространства.

3.Возможность жилого чердачного помещения.

Недостатки:

1.Требуется качественное утепление кровли.

2.Требуется врезка мансардных окон.

Для пролёта между несущими стенами от 6 до 9 метров

Комбинированная затяжка

При увеличении пролёта количество поддерживающих и стягивающих элементов увеличивается. Это нужно для эффективного распределения нагрузки и передачи её на стены. Висячие стропила на пролёте более 4 метров* можно устроить только одним способом — двойной (комбинированной) затяжкой. При этом длина пролёта* не должна превышать 4,5 м.

* — в данном случае под пролётом понимается длина проекции (тени) одной стропильной ноги в проектном положении.

При устройстве двойной затяжки подстропильную затяжку называют ригелем.

1 — затяжка; 2 — ригель; 3 — стропильная нога; 4 — мауэрлат

Вертикальные опоры

Зачастую приходится сращивать стропила в длину, т. к. 6 метров бывает недостаточно. В этом случае устраивают дополнительные промежуточные опоры. Они могут располагаться в разных областях относительно стропильной ноги. При этом стропила называются уже не висячими, а наслонными.

Наслонные стропила — стропильные ноги, имеющие одну или более опор. Исключение — мансардная двускатная стропильная система с двумя рядами опор, расположенными не по центру.

Бабка или центральная опора — вертикальная стойка, расположенная в месте пересечения стропил.

Прогон — сплошная доска или брус, соединяющий ряд стропил или балок.

Коньковый прогон — соединяет верха центральных стоек (бабок).

1 — затяжка; 2 — бабка; 3 — прогон; 4 — коньковый прогон

Помимо центрального ряда стоек конструкция стропильной системы может предусматривать дополнительные вертикальные опоры — в середине пролёта одной стропильной ноги. По сравнению с подкосными способами укрепления такой способ удобен тем, что не перегораживает проходы. При достаточной высоте чердака можно использовать его в качестве кладовой.

Мансардная стропильная система — частный случай двускатной кровли с вертикальными опорами. Она не имеет центрального ряда стоек, только стойки на ½ проекции стропильной ноги. В ней обязательно присутствует ригель (подстропильная затяжка). Ряд ригелей формирует потолок мансардного этажа.

Для пролётов между несущими стенами от 9 до 14 метров

При таких больших пролётах длина проекции стропил будет от 4,5 до 7 метров и в большинстве случаев не избежать сращивания стропил по длине. Это в свою очередь потребует усиления в месте соединения стропил и применения подкосов.

Подкос — упор, расположенный в проектном положении под углом.

Подкосы могут устанавливаться в разных местах стропил, но не ближе ¼ их длины к концу. Существует множество вариантов их установки. Самый простой способ — установка на лежень.

Лежень — сплошная доска или брус, установленный на несущие балки перпендикулярно им. Служит для распределения нагрузки от подкосов и стоек на балки.

1 — балка; 2 — подкос; 3 — лежень; 4 — бабка

В основном опора подкоса располагается в месте опоры бабки, особенно если они находятся на промежуточной несущей стене. В другом случае центральной опоры может не быть — только подкосы, но они должны быть закреплены к стропильной ноге ближе к середине пролёта.

Частный случай комбинированной двускатной стропильной системы — мансардный этаж с шириной пролёта помещения более 4,5 метров. В этом случае устраивается П-образная рама — прогоны из бруса 100х100, ряд вертикальных стоек по лежням на ½ или ⅔ длины проекции стропил и горизонтальная затяжка (ригель). Оставшееся пространство заполняется (раскрепляется) подкосами. Такой вид стропильной системы применяется на зданиях значительной площади.

Двускатные стропильные фермы с подкосами имеют два существенных преимущества:

·высокая несущая способность и пространственная жёсткость;

·возможность создавать прочные пологие скаты большой протяжённости.

При этом пологость скатов обусловлена малой высотой конька над перекрытием, т. е. чердак в большинстве случаев не используется.

Выбирая двускатную кровлю, помните, что помимо относительной простоты устройства и монтажа необходимо правильно организовать распределение нагрузки. Это особенно важно в районах с существенными снеговыми и ветровыми нагрузками. Весенний снег в 2,5–3 раза тяжелее зимнего, поэтому дополнительные опоры и распорки в стропильной системе не будут лишними.

Виталий Долбинов, рмнт.ру

http://www.rmnt.ru/ — сайт RMNT.ru

39 Части фермы крыши с иллюстрированными схемами и определениями

Невероятная серия иллюстрированных диаграмм ферм крыши, показывающих множество различных частей ферм крыши, включая фермы типа «король» и «королева». Каждая часть подробно объяснена.

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Есть много типов кровельных ферм (как стеновые, так и многие типы крыш)… типов больше, чем частей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, фермы королевы и фермы фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Связано: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы вентиляционных отверстий

1. Анатомия основной фермы крыши

Объяснение деталей стропильной фермы

Стропила: Один из ряда диагональных элементов фермы, которые встречаются в вершине, чтобы выдерживать настил крыши и ее нагрузки.

Underpurlin: Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для перекрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Коньковая балка: Так называется, потому что это горизонтальная балка, которая поддерживает концы стропил на коньке.

Стяжка воротника: Горизонтальная балка, соединяющая два стропила возле конька крыши. Его часто используют для предотвращения расслоения стропил во время сильного ветра, но также можно использовать просто для каркаса потолка.

Отрезок по отвесу: Направленный наружу вертикальный разрез стропила, предназначенный для упора в коньковую доску.

Распорка: Горизонтальная балка, которая поддерживает нагрузки на крышу и передает их непосредственно на несущие стены.

Птичий рот: Также разрез рта птицы или клюва птицы, это называется так, потому что выемка сустава напоминает разрез рта птицы.Применяется для соединения стропила с несущей стеной.

Консольная верхняя плита: Выступающая балка, переносящая несущую нагрузку на несущую опору.

Балка перекрытия: Горизонтальное основание, поддерживающее стропила.

Верхняя плита: Горизонтальная балка, которая поддерживает крышу, поддерживая стропила на стеновых стойках.

2. Анатомия традиционной фермы крыши с король-штырем

а.Что такое ферма крыши с королевскими столбами?

Кровельная ферма King Post — самая простая из ферм благодаря своей простой конструкции. Вкратце, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, соединяющихся в вершине, и поперечной балки или горизонтального основания. Он часто используется в простых стропильных фермах, таких как сарай, крыльцо и гараж.

г. Объяснение деталей фермы королевской стойки:

Коньковая доска: Не являющийся конструктивным элементом фермы, к которому стропила могут прислоняться и соединяться.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила / основного стропила.

Основные стропила: Стропила большего размера, которые устанавливаются непосредственно на поперечной балке и используются для крепления прогонов.

Стеновая плита: Кусок бруса, уложенный горизонтально на стене для поддержки стропила.

Несущая стена: Главный конструктивный элемент, так как он является несущей стеной.

King Post: Центральная вертикальная стойка в ферме крыши King Post.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая два стропила.

Шпилька для прогона: Железная полоса, прикрепленная к прогону.

Пурлин: Продольная горизонтальная балка, которая устанавливается на стойку или основное стропило фермы и используется для поддержки общих стропил. В деревянных конструкциях есть три типа прогонов: плиты из прогонов (под прогонами), основные прогоны и общие прогоны.

3. Детали традиционной кровельной фермы с цоколем

а. Что такое ферма крыши со столбом королевы?

Ферма крыши Queen Post по сути является модификацией фермы King Post. В отличие от поста короля, на посту королевы есть две деревянные вертикальные стойки, называемые стойкой королевы. Он также более легкий и может использоваться для покрытия больших площадей.

г.Объяснение деталей фермы королевы:

Коньковая доска: Неструктурный элемент фермы, к которому могут прислоняться стропила и соединяться с ними.

Натяжная балка: Короткий кусок дерева, который удерживает концы распорок и стропил на месте.

Обычные стропила: Также называются второстепенными стропилами, потому что они меньше основных стропил / основных стропил.

Шпилька для прогона: Железная полоса, прикрепленная к прогону.

Стеновая плита: Кусок бруса, уложенный горизонтально на стене для поддержки стропила.

Несущая стена: Главный конструктивный элемент, так как он является несущей стеной.

Натяжной порог: Горизонтальный сжимающий элемент опирается на поперечную балку и удерживает концы стоек отдельно.

Queen Post: Две вертикальные стойки в ферме крыши Queen Post.

Анкерная балка: Горизонтальная балка, соединяющая два стропила.

Стойка: Диагональный элемент фермы, на который действует сжимающая сила, используемый для сохранения жесткости и увеличения прочности конструкции.

Пурлин: Продольная горизонтальная балка, которая устанавливается на стойку или основное стропило фермы и используется для поддержки общих стропил. В деревянных конструкциях есть три типа прогонов: плиты прогонов (под прогонами), основные прогоны и общие прогоны.

Связанный:

Подарки для дома Stratosphere …

Войдите, чтобы выиграть Маленькая бытовая техника

Мы раздаем все виды мелкой бытовой техники высшего качества, включая блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

Posi Strut — MiTek Residential Construction Industry

Posi Strut — MiTek Residential Construction Industry

Повышение производительности за счет гибкости четких пролетов, свободы проектирования зданий и легкого доступа к водопроводным и электрическим установкам.

Запросить дополнительную информацию
СИСТЕМА НАПОЛЬНЫХ ФЕРМ POSI-STRUT

ДИЗАЙН ЗДАНИЯ


СВОБОДА

Снизьте трудозатраты и общий вес системы с помощью стропильной системы пола Posi-Strut.

  • Более длинные пролеты обеспечивают свободу дизайна.
  • Больше места между аккордами для механики.
  • Широкие поверхности упрощают крепление настила пола и потолка.
  • Открытый веб-дизайн создает пустоту услуг для простоты доступа.
  • Повышенная энергоэффективность за счет изоляции окон и дверей.
Play Icon

MiTek Posi-Strut Напольная ферменная система

БРОШЮРА ДЛЯ ПОЗИЦИОННОЙ СТРЕЛКИ

Почему Posi-Struts подходят для вашей следующей сборки.

Вы — застройщик или застройщик из нескольких семей, ищущий решение для ограниченного пространства панелей, связанного с системами неглубоких полов? Взгляните на брошюру Posi-Strut и посмотрите, подходит ли она для вашей следующей сборки.

Типы представлений
class = «view-type»>

Ресурсы Posi-Strut

PDF-библиотека

ОБЗОР

СИСТЕМА POSI-STRUT

®

Вы не можете позволить себе игнорировать преимущества стропильной системы пола Posi-Strut.

  • Снижает трудозатраты.
  • Уменьшает общий вес системы.
  • Увеличенное пространство для размещения оборудования HVAC и механического оборудования за счет металлической перемычки.
  • Легкая конструкция означает, что с балками легко обращаться.
  • Заводское производство — гарантия качества продукции на все случаи жизни.
  • Подшипник верхней пояса для снижения стоимости подвески.

НАЧАЛО РАБОТЫ С СИСТЕМАМИ POSI FLOOR TRUSS SYSTEMS

Запросить дополнительную информацию

Открывается в новом окне Открывает внешний сайт Открывает внешний сайт в новом окне

6 различных типов ферм

Бревна и деревянные фермы — это привлекательный элемент дизайна, который можно интегрировать в экстерьер или интерьер здания.Ферма может мгновенно увеличить комнату или добавить привлекательности бордюру, поэтому знайте, что какой бы тип конструкции фермы вы ни выбрали, она внесет свой вклад в общее ощущение и внешний вид вашего дома или коммерческого здания.

Ферменные конструкции обычно бывают открытыми или закрытыми. Закрытая ферма — это ферма с анкерной балкой или там, где каркас крыши не виден, например, ферма с королевской стойкой или ферма с королевской стойкой. С другой стороны, открытые фермы имеют прерывистую анкерную балку, которая позволяет создать сводчатый потолок или место, где каркас крыши открыт для обзора.Ножничные фермы, арочные фермы и молотковые фермы — это все типы открытых ферм. Чтобы узнать, какая конструкция фермы подходит для вашего следующего проекта, ознакомьтесь с шестью наиболее популярными типами фермы ниже.

Ножничная ферма

Ножничная ферма, иногда называемая фермой сводчатого потолка, является популярным стилем деревянных балок. Он создается, когда две нижние балки фермы пересекаются друг с другом, соединяясь с угловыми верхними балками. Внешний вид похож на раскрытые ножницы.

Ферма King Post

Ферма королевского столба, или ферма следа индейки, состоит из двух основных стропил, поперечной балки, центральной вертикальной стойки и двух распорок.Центральная вертикальная стойка — это то, что придает ферме королевской стойки треугольную форму. Для дополнительной поддержки по одной стойке размещают под углом 45 ° с каждой стороны.

Нижняя ферма арки

Думайте о ферме основания арки, как о ферме с королевской стойкой, только с выступом. В то время как общая концепция конструкции фермы остается прежней, нижняя балка изогнута или изогнута для придания более декоративного вида.

Ферма с несколькими стойками король

Ферма с несколькими стойками для королевских столбов — это тип продольной фермы, которую можно рассматривать как нечто среднее между фермой для королевской стойки и фермы для королевской стойки.Установка фермы этого типа — простой способ увеличить пролет фермы. Ферма с несколькими цапфами имеет диагональные балки, иногда называемые вертикальными стойками ложа, для поддержки между каждой панелью. Эти фермы могут быть построены с четным числом панелей, так что все диагонали находятся в состоянии растяжения и сжатия. Для нескольких ферм с нечетным числом панелей диагонали противоположны (или пересекаются).

Ферма на стойке королевы

В то время как ферма с королевской стойкой использует одну центральную опорную стойку посередине, ферма с королевской стойкой использует две, создавая открытое пространство в середине фермы.Огромным преимуществом фермы королевской почты является то, что она может охватывать более длинные проемы, чем ферма королевской стойки.

Ферма с молотковой балкой

Конструкция фермы с молотковой балкой пришла из старинных соборов. Вместо того, чтобы использовать одно бревно, чтобы охватить всю длину комнаты, он использует короткие балки или молотковые балки, выступающие из стены. Сверху установлены дополнительные стойки для молотков, чтобы поддерживать стропила, создавая общий декоративный вид.

Фермы на заказ

От проектирования фермы до установки, опытные мастера компании Northern Log Supply будут работать с вами, чтобы построить деревянные фермы на заказ.Наши деревянные фермы предварительно спроектированы в соответствии с вашими требованиями и доставляются на ваш объект. Выбирайте из гладких или грубо распиленных бревен или пиломатериалов. Все наши фермы доступны в любом из наших цветов морилки для предварительной отделки, но мы также можем подобрать цвета в соответствии с вашими требованиями. Мы также предлагаем различные соединения ферм, такие как стальные косынки и скрытые соединители. Свяжитесь с нами сегодня, чтобы обсудить ваши требования к конструкции фермы.

Производство нестандартных стропильных систем: Unistrut vs.Конструкционная сталь

В отличие от промышленных приложений, где первостепенное внимание уделяется прочности, для большинства коммерческих приложений с Unistrut требуются решения, сочетающие прочность, экономичность и эстетику. Наша работа по проектированию и изготовлению стропильной опорной системы для музея Питтсбурга показывает, как мы учитываем каждое из этих соображений в инсталляциях для наших коммерческих и институциональных клиентов.

Большинство проектов реконструкции и реконструкции музеев сложны, потому что объект обычно остается открытым во время строительства.В этом случае архитекторы музея признали, что изготовление стропильной системы на месте представляет серьезные проблемы. Для строительства стропильной системы из конструкционной стали потребуется сварка — процесс, при котором воздух загрязняется пылью и дымом. Этот метод изготовления также потребует от подрядчиков перемещения больших структурных балок через несколько экспонатов, прилегающих к рабочей зоне. Наконец, были эстетические проблемы. Использование традиционных методов изготовления металлоконструкций ограничит способность архитектора добиться желаемого внешнего вида, увеличивая при этом время и затраты на проект.По этим причинам архитекторы выбрали стропильную систему, спроектированную с использованием Unistrut Channel. Готовый продукт состоит из пяти 20-дюймовых секций модульной фермы, изготовленных с использованием канальных гаек P5501, P1000, P1001, P4101, P1031, P2324, P2787, угловых фитингов P2097 и P2108, а также канальных гаек P2228, P2346 и P1012 5/8 дюймов. Каждая модульная секция стропильной системы была предварительно собрана из отрезанных по длине секций канала Unistrut здесь, в нашем магазине. По завершении этой работы мы отправили секции фермы в музей для окончательной сборки.

Наше решение фермы превосходило предложенную конструкционную стальную систему по ряду причин. Каждая секция фермы была легко перемещена на место установки с минимальным нарушением работы другого открытого экспоната, и не было необходимости в сварке на месте. Благодаря универсальному характеру Unistrut, архитекторы также добились современного внешнего вида, который одновременно приятен для глаз и значительно дешевле, чем изготовление металлоконструкций. Наконец, стропильная система соответствовала всем желаемым характеристикам и номинальной нагрузке, дополняла конструктивные особенности здания, и вся установка заняла менее 8 часов.

Нужны ли вам просто технические чертежи и материалы или подход «под ключ», включающий проектирование, изготовление и установку, сервисная компания Unistrut предоставит вам ценность. Чтобы узнать больше о нестандартных стропильных системах или обсудить ваш проект, свяжитесь с сервисной компанией Unistrut для получения дополнительной информации ».

распорок и стяжек

распорок и стяжек

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

В. Райан 2001 — 2009

СТЯЖКИ И СТЯЖКИ

PDF ФАЙЛ — НАЖМИТЕ ЗДЕСЬ ДЛЯ ПЕЧАТИ РАБОЧЕЙ ТАБЛИЦЫ НА ОСНОВЕ УПРАЖНЕНИЕ НИЖЕ

Понимание терминов, распорок и стяжек важно, поскольку они могут быть упомянуты в экзаменах.Все конструкции имеют силы, действующие на них. Вы должны понимать, что такое растяжение, сжимающие и сдвиговые силы (см. предыдущий лист). Часть конструкции на который действует растягивающая сила, называется СВЯЗЬ, а часть, имеющая сжимающая сила, действующая на него, называется СТРУКТУРОЙ.

СТЕНА

Балка удерживается на месте стальным стержнем.Вес балки растягивает стержень (растяжение сила).

КРЫША

Балки крыши под давлением от веса черепицы на крыше (сила сжатия).
Балка перекрытия растягивается (растягивающая сила).

ФЛАГПОЛЬ

Провода по обе стороны от флагшток растягивается (растягивающая сила).

Почему на полюс действует сжимающая сила?

На диаграмме напротив силы действуют поперек балка по всей длине (гнется из-за веса человека).Когда конструкция изгибается таким образом, она находится в напряжении, так как растянулся.

1. Нарисуйте пример конструкции и укажите какие части находятся в растянутом состоянии, а какие в сжатом.
2. Объясните разницу между растяжением и сжатием.

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАНИЯ СТРУКТУР

НАЖМИТЕ ЗДЕСЬ ДЛЯ СИЛ ИНДЕКС

Почему треугольник — сильная форма?

Возможно, вы слышали, как люди говорят, что треугольник — сильная форма.Но почему это?

Почему треугольники — сильная форма

Когда инженеры строят конструкции, они хотят убедиться, что конструкция может выдержать вес . Другими словами, они не хотят, чтобы конструкция падала при приложении к ней силы силы . Например, мосты должны выдерживать материалы, из которых состоит мост, а также весь транспортный поток, проезжающий по нему. Одна из форм, которая очень хорошо выдерживает вес, — это треугольник. Но что делает треугольники такими хорошими?

Давайте посмотрим, как треугольник передает силы .

Когда сила (нагрузка ) прикладывается к одному из углов треугольника, она распределяется по каждой стороне. Две стороны треугольника сжаты. Другое слово для этого сжатия — сжатие . Третью сторону треугольника вытягивают, или вытягивают в сторону. Другое слово для этого растяжения — напряжение .

Когда к верхнему углу треугольника прикладывается направленная вниз нагрузка, стороны треугольника испытывают сжатие, а основание треугольника испытывает растяжение (© 2020 Let’s Talk Science).

Как треугольники используются в мостах

Вы часто видите треугольники, используемые для создания мостов. Мосты объединяют несколько треугольников. Они применяют сжатие и растяжение в разных местах.

Мосты часто строят из нескольких треугольников. Сжатие происходит с внешней стороны треугольников, а напряжение — с внутренней и нижней сторон треугольников (© 2020 Let’s Talk Science).

Треугольники можно использовать для изготовления ферм. Фермы используются во многих конструкциях, таких как крыши, мосты и здания.Фермы объединяют горизонтальные и диагональные балки в треугольники. Мосты, в которых используются фермы, называются мостами с фермами .

Мост Фермы Спрингтауна (Источник: Дэниел Кейс [CC BY-SA 3.0] через Wikimedia Commons).

При проектировании мостов используются несколько различных типов ферм. Тип фермы зависит от того, как устроены горизонтальные и диагональные балки. Есть четыре основных стиля ферм, используемых для изготовления мостов.

Ферма Уоррена

Здесь используются диагональные балки, образующие равносторонних треугольников.У этих треугольников три стороны одинаковой длины.

Ферма Уоррена (красный — сжатие, синий — растяжение, черный — отсутствие напряжения) (© 2020 Let’s Talk Science).

Ферма Howe

Здесь используются диагональные балки, которые наклонены вверх к центру моста, пока не встретятся в прямом равнобедренном треугольнике и . У этого типа треугольника две стороны одинаковой длины, а третья сторона — разной длины.

Ферма Howe, показывающая расположение сил (давайте поговорим о науке на основе изображения, сделанного skyciv.com).

Ферма Pratt

Здесь используются диагональные балки, которые наклоняются вниз к центру моста, пока не встретятся в перевернутом равнобедренном треугольнике.

Ферма Пратта, показывающая расположение сил (давайте поговорим о науке на основе изображения с сайта skyciv.com).

K Ферма

Это более сложный тип фермы, который состоит из соединенных спиной треугольников, образующих K-образную форму.

Ферма K с черной буквой K (© 2020 Let’s Talk Science).

Знаете ли вы?

Самый длинный мост в Канаде — мост Конфедерации, а это 12.Длина 9 км. Он соединяет Нью-Брансуик и остров Принца Эдуарда.

Как треугольники используются в крышах

Фермы, обычно используемые для поддержки крыш, называются фермами King Post. Ферма с королевской стойкой имеет горизонтальную балку, называемую балкой , и вертикальную балку, называемую стойкой короля (отсюда и ее название). Есть две стойки, которые соединяют верхнюю часть королевской стойки с балкой для создания треугольных форм. Эти стойки называются основных стропил .Внутри этих треугольников добавлены диагональные стойки для соединения основных стропил с центральной стойкой. Эти подкосы делают крышу еще более прочной.

Ферма королевского столба (Источник: Джордж Пондерево [CC BY-SA 3.0] через Wikimedia Commons). Изображение — Этикетки

(1) Королевский пост

(2) Анкерная балка

(3) Основные стропила

(4) Стойки

Эти фермы королевских столбов затем соединяются вместе с другими балками, чтобы сформировать прочную и устойчивую конструкцию, которая может поддерживать крышу.

Две фермы королевских столбов, соединенные для поддержки крыши (Источник: Джордж Пондерево [CC BY-SA 3.0] через Wikimedia Commons).

(1) Балка коньковая

(2) Purlins

(3) Стропила общие

Это пример «двойной крыши» с основными стропилами и общими стропилами.

Треугольники — очень важные формы, когда дело касается инженерии. От мостов до домов и даже самолетов — всегда важно использовать треугольники в конструкциях!

У этого самолета Stearman на крыльях есть распорки, называемые распорками N (Источник: Arpingstone [общественное достояние] через Wikimedia Commons).

Характеристики усиленной стойкой конструкции сердечника фермы Кагоме при сжатии, изготовленной методом селективного лазерного плавления

https://doi.org/10.1016/j.matdes.2018.107541Получить права и содержание

Основные характеристики

Усиленная стойка Кагоме ( SRK) разработан и изготовлен методом селективного лазерного плавления.

Поведение печатного SRK при сжатии было изучено аналитически, численно и экспериментально.

Структуры SRK имеют лучшую прочность на сжатие и эффективный модуль, чем структура Kagome при той же относительной плотности.

Sub- β -трансусная термообработка этих структурных элементов повысила эффективный модуль упругости, пластичность и поглощение энергии.

Abstract

Решетчатые конструкции считаются отличным кандидатом для легких применений из-за их высокой удельной прочности и жесткости. В этой статье предлагается новая конструкция решетки и исследуются ее сжимающие свойства. Конструкция решетки Кагоме изменена, чтобы сформировать новую структуру ядра решетки, а именно усиленную стойку Кагоме (SRK) с наличием дополнительной вертикальной стойки.Структуры блоков СРК Ti-6Al-4V с различным соотношением сторон изготовлены методом селективного лазерного плавления. Сжимающие свойства, модуль упругости и максимальная прочность прогнозируются с использованием аналитического решения и сравниваются с результатами анализа методом конечных элементов и экспериментальными измерениями. Структуры блока SRK превзошли конструкции блока Kagome с той же относительной плотностью на 13,42% и 12,87% с точки зрения максимальной прочности и эффективного модуля, соответственно. Термическая обработка суб- β на конструкции блока SRK и Kagome привела к увеличению эффективных модулей, пластичности и поглощения энергии с небольшим снижением максимальной прочности.

Ключевые слова

Стойка усиленная Kagome

Селективная лазерная плавка

Титановые сплавы

Прочность

Модуль упругости

Термическая обработка

Рекомендуемые статьиЦитирующие статьи (0)

© 2018 Авторы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
