Подпорная стена из кирпича – Руководство по проектированию подпорных стен и стен подвалов для промышленного и гражданского строительства

Подпорная стенка из кирпича: как построить, кладка

Подпорные стенки — это незаменимый элемент земельного участка, расположенного на склоне. Они выполняют функции не только дополнительной поддержки, защиты и предотвращения движения земли после дождя, но и служат для зонирования или украшения ландшафта. С помощью такого ограждения из кирпича можно превратить невзрачный ухабистый участок в сад с клумбами и террасами.

Конструкция подпорной стенки

Для создания подпорной перегородки используется множество материалов:

  • камень;
  • древесина;
  • кирпич;
  • бетон;
  • газобетон;
  • габион;
  • всевозможные комбинации материалов.

Выбор строительных изделий зависит от функций, которые должна выполнять подпорная конструкция, общего стиля ландшафта, имеющихся материалов, бюджета, рельефа участка, размера будущей стены.

Подпорные стены из кирпича представляют собой конструкции для удержания грунта на склоне (как правило, крутой почти вертикальный или вертикальный наклон). Они применяются для связывания почв между двумя различными возвышенностями. Часто их строят в местности, где есть нежелательные склоны или ландшафт должен быть сформирован строго и спроектирован для более конкретных целей. Качественно собранное подпорное кирпичное сооружение всегда состоит из таких элементов:

Конструкция состоит из нескольких спроектированных уровней.
  • Дренаж (защита). Служит для отвода лишней влаги, которая накапливается за внутренней стороной стенки. Он увеличивает срок эксплуатации строения.
  • Подземная часть фундамента. Основание стены, которое находится ниже уровня поверхности. Обеспечивает поддержку и устойчивость конструкции.
  • Цоколь (наземная часть фундамента). Продолжение основания, на которое выкладывают последующую кладку.
  • Стена из кирпича. Надземная часть конструкции, которая поднимается от оснований цоколя. Имеет высоту и толщину, определяемую в соответствии с нагрузкой, которую выдерживает фундамент. Ее внутренняя сторона контактирует с грунтом. Предотвращает движение высокой части почвы на участке.
Вернуться к оглавлению

Создание подпорной стенки из кирпича

Одним из самых распространенных и бюджетных материалов считается подпорное ограждение из кирпича, сделанное своими руками. Плюсом для выбора такого строительного изделия служит то, что можно использовать кирпичи, оставшиеся после строительства дома или менее крупных построек во дворе, а кладка самой стенки требует тех же навыков.

Вернуться к оглавлению

Расчеты, материалы и инструменты

Если планируемая постройка будет достаточной высокой, то лучше проконсультироваться со специалистом.

Для того чтобы правильно построить кирпичную стенку, необходимо учитывать некоторые особенности. Прежде всего, необходимо выбрать устойчивую область почвы, где глубина грунтовых вод от поверхности превышает 150 см. Нужно учитывать и температуру воздуха. Если промерзание земли глубже 150 см, то строительство подпорной стенки лучше отложить пока температура не повысится. Стоит помнить, что строительство стенки выше 1,4 м над поверхностью почвы требует специфических расчетов, учитывающих подвижность грунта, его давление и общего веса конструкции. Такие расчеты сложно провести самостоятельно, поэтому необходима консультация специалиста.

В зависимости от высоты конструкции необходимо выбрать толщину кирпичной кладки. Основные параметры расчетов представлены в таблице:

Толщина стены в кирпичахВысота стены, см
0,5до 50
1от 50 до 100
1,5от 100

Устройство подпорной стенки своими руками не составляет особой сложности, однако требует конкретных знаний и навыков.

Список дополнительных материалов и инструментов для выкладки стенки зависит от того, какой дренаж и раствор будет применяться. В основном для этого используется цемент, гравий или щебень, песок, кирпич, армированная сетка или рубероид. Инструменты, которые должны быть в наличии при возведении опорной кирпичной установки:

При сборе инструментов для работы нужно подготовить мастерок.
  • лопата;
  • молоток;
  • мастерок;
  • уровень;
  • измерительная рулетка;
  • канцелярский нож;
  • колышки;
  • шнур.
Вернуться к оглавлению

Фундамент

Ширина основы должна быть на 20—30 см больше, чем ширина самой кладки, а необходимая углубленность для устройства подпорной стенки из кирпича составляет не менее 30 см. Правильно рассчитывать нужное значение необходимо в зависимости от рыхлости грунта. Соотношение глубины фундамента от высоты стены изложено в таблице:

Вид грунтаНеобходимое значение глубины фундамента от высоты стены, в частях
Мягкий грунт, рыхлая песчаная или влажная почва1 /2
Почва средней рыхлости1 /3
Твердая, глинистая почва1 /4

Для того чтобы основание прослужило долгие годы, необходимо использовать качественные материалы. В состав фундамента входит бетон, щебень и гравий, которые уплотняются глиной или цементом. Если высота ограждения составляет меньше 70 см, можно использовать раствор на основе цемента и песка (в пропорции 1:3). Его следует хорошо размешать и добавить воды пока не получится нужная консистенция.

Вернуться к оглавлению

Как построить?

Для возведения фундамента конструкции нужно вырыть траншею.

На месте, где будет находиться подпорная стенка, необходимо сделать траншею. По ее периметру строится опалубок. Дно нужно хорошо разровнять и утрамбовать. Затем засыпать 15 см гравия или щебня. Следующий слой — это армирующая сетка или один слой рубероида, размер которого равен размеру будущей опорной стенки. Последний слой — бетон. Его нужно залить и ждать несколько дней для того, чтобы конструкция просохла.

Вернуться к оглавлению

Кирпичная кладка

Следующий этап строительства подпорной стенки — это кладка кирпича. Для этого по обеим сторонам основания вбиваются колья. На них натягивается шнур. Кирпич следует класть на цементный раствор. Для приготовления смеси для выкладки кирпичных рядов берут одну часть цемента и по три части мелкого песка и воды. Кирпичную кладку выравнивают по шнуру. Выкладывать нужно по шахматному принципу. После окончания строительства швы готовой конструкции можно заделать, это продлит срок эксплуатации кирпичной стенки.

Вернуться к оглавлению

Заключение

Кирпичные ограды — это отличный элемент в проектировании участка. С использованием таких конструкций можно воплощать самые интересные идеи ландшафтного дизайна. Готовую подпорную стенку из кирпича можно украсить различными способами, подходящими под стиль участка. Например, использовать разные облицовочные материалы, декоративные светильники и садовую утварь, высадить растения и многое другое.

Подпорная стенка из кирпича своими руками

Как сделать стенку кирпича своими руками? Кирпич является наиболее популярным и достаточно дешевым материалом для строительства домов. Для того чтобы построить подпорную стену из кирпича, необходимо приготовить связующий раствор и уложить в правильном порядке элементы конструкции. Только так вы сможете возвести надежную и долговечную перегородку.

Подпорная стена их кирпичаПри правильной кладке кирпичная подпорная стенка прослужит долгие годы.

Подготовительный этап

Перед тем как приступить к непосредственному строительству, необходимо закупить нужные материалы и инструменты:

  • кирпич;
  • цемент;
  • песок;
  • емкость для изготовления раствора;
  • мастерок;
  • гашеную известь;
  • лопату;
  • кирку;
  • отвес;
  • рулетку;
  • строительный уровень;
  • станок для резки кирпича;
  • длинный капроновый шнур.

Инструменты для кладки кирпичаИнструменты для кладки кирпича.

Цемент обладает связующими свойствами, известь придает раствору требуемую пластичность, что способствует наилучшему заполнению зазоров в кладке. Песок увеличивает объем раствора и снижает вероятность усадки конструкции. Для изготовления раствора с подходящими для кирпичной кладки характеристиками используют мелкозернистый строительный песок, при его отсутствии можно брать и белый речной. Для придания гибкости раствору, известь можно заменить жидким мылом, моющим средством или глиной.

Универсальный строительный раствор готовится из 1 части цемента, 5 частей песка, 1 части извести и необходимого для получения консистенции густой сметаны количества воды. Так как через некоторое время раствор начинает затвердевать, готовить его в больших количествах не рекомендуется.

Перед изготовлением смеси сухие ингредиенты перемешивают в большой посуде или на листе до получения субстанции однородного серого оттенка. Сухую смесь разводят чистой водой, вливая ее постепенно. Готовый раствор должен легко соскальзывать с мастерка и сохранять форму при создании ямки в нем. В слишком жидкий раствор необходимо добавить небольшое количество сухих компонентов, в густой — долить воды. Можно добавлять воду и в процессе кладки, если раствор начинает затвердевать.

Технология возведения кирпичной стены

Схема подпорной стенкиСхема подпорной стенки.

Строительство подпорной стены из кирпича начинается с укладки нулевого ряда, элементы которого кладутся на ребро, либо плашмя. Точно также укладывается и последний ряд. Работы следует начать с расчетов требуемого количества материалов. Кирпич требуется покупать с небольшим запасом, часть материала нужно будет нарезать для обеспечения устойчивости кладки. Белый силикатный кирпич выкладывают на основу из красного, выложенного в 5-6 рядов.

Перед началом строительства стены нужно сделать разметку с помощью капронового шнура. Так как первый ряд стены является расчетным, элементы укладываются насухую, между ними оставляют зазор в 1 см на протяжении всей длины будущей конструкции. Если стена будет строиться в 2 ряда, края кладки складывают в замок, при выкладке в 1 ряд кирпичи придется резать.

После выполнения разметки их убирают, вдоль шнура выкладывают слой раствора толщиной 1 см. Сверху размещается первый ряд кирпичей, правильность выкладки которого проверяется строительным уровнем. Таким же образом проверяется каждая деталь и правильность их расположения по отношению друг к другу.

Способы кладки кирпича подпорных стен
Способы кладки кирпича подпорных стен.

По краям стены выкладывают несколько рядов кирпича, проверяя ровность конструкции спиртовым уровнем. Делается это для формирования маяков, по которым будет натягиваться шнур, отмечающий высоту кладки. По его уровню выкладываются последующие ряды кирпичей. Каждый из них кладется в замок с предыдущим, раствор наносят на обе стороны кирпича, сильно прижимая его к предыдущему ряду. Излишки раствора удаляют с помощью мастерка.

Для формирования прямых углов используется порядовка — металлический инструмент со сделанными по уровню кладки метками. Первые угловые кирпичи выкладываются при помощи уровня, после чего монтируется порядовка. При строительстве кирпичных стен и перегородок необходимо соблюдать перевязку: швы в верхнем и нижнем рядах не должны совмещаться. Через каждые 5 рядов устанавливают арматурную сетку. Перед началом строительных работ материал нужно смочить, его оставляют на несколько часов в емкости с теплой водой. Горизонтальность кладки проверяют строительным уровнем через каждые 3 ряда.

Существует несколько технологий строительства стен. При цепной схеме продольные швы сдвигаются на половину размера кирпича, поперечные — на четверть. Подобная технология является одной из наиболее сложных в выполнении, для ее строительства требуются высококвалифицированные работники и большее количество материала.

//www.youtube.com/watch?v=AShGOXOLcxw

При четырехрядной перевязке швов используются элементы, придающие дополнительную прочность. Кладка опорных частей стен выполняется в виде корзинки: полость столба заполняют битым кирпичом, смешанным с раствором. Если столб укрепить металлической трубой, надежность конструкции увеличится в несколько раз.

Кирпичная стенка с воздушной прослойкой сохраняет больше тепла. Ее можно строить из материала любого типа. Воздушное пространство в такой стене должно составлять не более 5 см в толщину, толщина самой кладки будет составлять 40 см.

Заключительные моменты

В заключение стоит привести несколько полезных советов, следуя которым вы сможете построить качественную подпорную стену из кирпича. Весь объем строительных материалов необходимо закупать одновременно, хранить их нужно так, чтобы они не подвергались атмосферным воздействиям и не соприкасались с землей.

Перед строительством конструкции необходимо сделать гидроизоляцию основания.

//www.youtube.com/watch?v=EbiglKvM47g

В перерывах между строительными работами стену необходимо накрывать полиэтиленовой пленкой. Не следует выполнять работы в холодную погоду: промерзание раствора приводит к появлению трещин и осадке конструкции. После завершения работ швы зачищают специальным инструментом для придания им привлекательного внешнего вида. Если стены в дальнейшем будут оштукатурены, этот этап пропускают.


Подпорные стенки из кирпича своими руками

Подпорные стенки своими руками на участке (+фото)

Подпорные стенки: расчет конструкция и устройство

​Похожие статьи​

​Использование кирпичной кладки позволяет создать отличный элемент ландшафта с декоративным дизайном. Чтобы возвести сооружение до метра достаточно ширины в полкирпича, если выше, то в один. В конце процесса сооружение желательно отштукатурить.​

​Перед тем как использование подпорной стенки в ландшафте вашего участка станет возможным, необходимо сделать расчёт с учётом максимального количества факторов влияния.​

​Стенки из кирпича, как обыкновенные стены, с теми же требованиями по фундаменту и раствору для крепления материала, но вот в плане жесткости и давления с внутренней части, они немного отличаются. Таким образом, если стенка будет невысокая, в районе полуметра, достаточно кладки в половину кирпича, если от 50 см до 100 см — в кирпич, если стенка высотой более метра, желательно сделать кладку усиленную, в полтора кирпича.​

​Бетонная стена​

​Габионы представляют собой контейнеры из оцинкованной металлической сетки, которые заполняют камнями. Их используют не только в качестве укрепляющей конструкции. Она служит также замечательным элементом ландшафтного дизайна. Преимущество этого типа подпорной стенки заключается в том, что дренажную систему устанавливать абсолютно не обязательно.​

​Наобилее интересные варианты по теме подпорные стенки на приусадебном участке, кладка подпорных стенок, как правильно выложить подпорную стенку своими руками.​

​Подпорная стенка из кирпича​

Подпорные стенки из дерева

​После подготовки опалубки следует равномерно залить бетон. Спустя 4-5 дней после заливки можно разобрать опалубку, но не раньше.​

​Эти две функции легко совместимы, и опора, построенная для укрепления, украшает участок и производит его зонирование.​

​Ссылка по теме: Водоем своими руками​

​Не каждый земельный участок может похвастать идеальным рельефом. Зачастую приходится иметь дело с холмами ямами и оврагами. Решить проблему можно, сделав террасы и укрепив откосы так называемыми подпорными стенками​

​Ширина стены из камня не может быть менее 30 сантиметров. Чтобы кладка была надёжной, допускается использование только качественного раствора. Вначале кладётся связующий камень, а по бокам остальные.​

​Внимание! На подпорную стенку воздействует в первую очередь сила давления грунта.​

​Для фундамента стенки необходим дренаж и перевязка, особенно для высоких стенок. Позади стенки необходимо будет заложить качественную водоотводную систему, так как кирпич особенно не любит влажности.​

​Если на дачном участке нет места для установки довольно большого искусственного водоема, то оптимальным вариантом станут каркасные бассейны для дачи, которые смогут доставить массу удовольствия всем домочадцам и гостям вашей семьи. Главное преимущество этих сооружений вы сможете

7 идей, как сделать подпорную стенку на участке с уклоном

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

85 фото особенностей устройства и монтажа

Откосы рельефа на участке затрудняют землепользование, кроме того, сезонные сползания грунта и проблемы с водоотводом вредят постройкам и коммуникациям. При умелом подходе эти недостатки станут преимуществом. Террасирование и строительство подпорных стенок позволит не только решить технические проблемы — выровненные площадки расширят возможности обработки земли, но и станут основой для создания собственных Садов Семирамиды с оригинальным ландшафтным дизайном.

Подбор строительного материала для опор зависит от особенностей рельефа и стиля оформления. Бревна и брусья, бетон, твердые породы камней, кирпич и разные виды строительных блоков могут быть использованы для подпорных стен.

Краткое содержимое статьи:

Особенности проектирования

Подпорные конструкции возводятся на участках земли, уклон которых составляет больше 8 градусов.

На первом этапе нужно определиться с масштабом изменений рельефа: рассчитать количество ступеней, и определиться со строительными материалами.


Любителям можно возводить стены высотой не более 1-1,5 метров, устройство подпорных стенок большей высоты следует доверить профессионалом. Их помощь потребуется также в случае, если грунтовые воды на земельном участке находятся на глубине меньшей, чем полтора метра. Затруднено также строительство подпорных сооружений на песчаном неустойчивом грунте.

Конструкция опорной стенки состоит из фундамента, вертикальной части и дренажа. Размеры фундамента зависят от веса стены и качества грунта. Чем тверже почва, тем меньше глубина фундамента. На рыхлых почвах фундамент становится фактически равным по высоте с наружной частью опоры.

Для обеспечения устойчивости стены, недопущения обвала и перекосов, ей придается небольшой наклон в сторону насыпи. В центре длинных опорных конструкций выстраивают специальные выступы – разгрузочные площадки, которые используют вертикальное давление для увеличения устойчивости стены. Для защиты от воды по верхней кромке можно установить карниз или козырек.

Террасы из камня

Стенка из натурального камня станет прочным каркасом и приятным глазу украшением участка. Ширина фундамента должна быть в 2-3 раза больше ширины стены, глубина равна примерно трети наружной части подпоры.

При расчете глубины траншеи для подпорной стенки учитывается толщина подушки из песка и гравия. После того как дно заполняется подушкой, бетон заливается на таком уровне, чтобы первый слой кладки находился наполовину ниже поверхности. Дренаж можно сделать двумя способами. Разместить трубу у основания стены, или оставить в ней несколько горизонтальных отверстий для стока.

Затем можно приступить к основному этапу кладки. Снизу вверх ставятся сначала крупные камни, сцепление осуществляется бетоном. Можно выбрать также вариант сухой кладки, при которой камни выкладываются без сцепляющего материала. Их щели заполняются грунтом, в котором в дальнейшем прорастут растения.

Нужно избегать длинных вертикальных швов и крестообразных стыков между камнями. Для прочности стене можно дать небольшой (до 10 градусов) уклон. Дополнительной поддержкой станут острые края камней, углубленные в боковом грунте.


Такие сооружения сами по себе выглядят живописно, но и к ним можно применить дополнительное декорирование, разместив растения в щелях, или покрыв поверхность декоративным мхом.

Подпорные стены из бетона

В зависимости от площади террасы и особенностей почвы бетонная подпора может быть толщиной от 25 см до полуметра. На треть своей высоты стенка зарывается в землю. При возведении конструкций выше метра используются арматуры.

Помимо дренажа посредством отводящих труб нужно предпринять дополнительную герметизацию поверхности со стороны откоса, смазав ее специальным раствором. После высыхания пространство между бетоном и землей заполняется щебнем и гравием.

Непритязательный на вид бетон открывает широкий простор для фантазии. Его можно облицевать керамической плиткой, декорировать камнем или же покрыть штукатуркой. Подпорные стены из бетона являются идеальным фоном для дизайна с использованием ампельных растений.

Кирпичные стены на участке

Для подпорных стен используются прочные разновидности полнотелого кирпича. Габариты фундамента рассчитываются аналогично каменным строениям. При высоте не превышающей 60 см, толщина стенки составляет полкирпича – 12 см. При высоте от 60 до 1 метра – толщина в кирпич.


Габионы для подпорных стен

Габионы своеобразные металлические контейнеры, заполненные камнями. Они являются полуфабрикатами для сборки стены при помощи скоб и спиралей.

Наполнителем может стать любой камень: снаружи выкладываются крупные декоративные куски, внутренняя часть клетки может быть наполнена щебнем и гравием. Сетка, крепежи, а также специальные штыри для закрепления на грунте изготовляются из оцинкованной стали.

Деревянные подпорные конструкции

Подпорную стенку из бревен или крупных брусьев легко сделать своими руками, выглядит она чрезвычайно привлекательно, но, в силу своей недолговечности, требует периодической починки.

Дерево нужно обрабатывать гидроизолирующими и противогрибковыми средствами. Половина бревна, которая будет находиться под землей, может быть подвергнута обжигу и битумному покрытию, наружная декоративная часть обрабатывается специальными пропитками и лаками.


Для возведения кладки из дерева вырывается траншея, дно которой на 10 см покрывается дренажной подушкой. Затем бревна наполовину своей высоты устанавливаются внутри рва, закрепляются друг к другу при помощи проволоки и гвоздей и засыпаются гравием и щебнем для устойчивости. Можно применить и горизонтальную кладку.

Перед тем как укрепить подпорную стенку бетоном, нужно сделать дренаж, расположив у ее основания продольные или поперечные трубы. Траншея заливается бетоном на уровне 10 см от краев. Для прилегающей к грунту стороны потребуется дополнительный влагоустойчивый слой из материалов, используемых в кровельной гидроизоляции.

Стенка из покрышек

Выбор покрышек в качестве строительного материала для ограждений и террас неплохое применение идеи вторичного использования. Технология строительства предполагает ступенчатую кладку на сваях. Как видно на фото, дачный участок с подпорной стенкой из шин может выглядеть аккуратно и стильно.

Фото подпорной стенки



Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 minecraft-files.ru

Подпорная стенка — своими руками

Подпорная стенка

Подпорная стенка

Поводом для строительства подпорной стенки обычно становится участок с перепадами высоты. Но даже если вам достался равнинный ландшафт, стенка сделает его нескучным. Соорудить ее можно своими руками.

Для возведения стенки подойдет кирпич, дерево, природный камень, бетон, а также различные их комбинации. Придадим сооружению красивый изгиб. Украсим наше творение керамикой, галькой, ракушечником, посадим сверху и вдоль растения. Изюминка сада готова!

Когда стоит создавать подпорную стенку

Перепад высот или уклон на территории сада лучше укрепить и зафиксировать. Однако подпорная стенка на участке может иметь не только утилитарное, но и декоративное значение: ровная гладь быстро наскучит, а вертикаль способна ее «сломать». Стенка может стать границей миксбордеров, принять участие в зонировании пространства.

Подпорную стенку строят не только из камня, поэтому можно выбрать материал, гармонирующий с окружающим ландшафтом и постройками. Главное, что объединяет любые конструкции, – дренаж в их основании: он не даст воде размыть постройку.

Для справки. На рыхлых почвах перед тем, как залить фундамент под основание, в котловане делают деревянное ограждение. В основании любой подпорной стенки должен быть дренаж

Гарантия прочности

Стенка может быть не только каменной: опора из бетона не менее хороша, а главное – обойдется дешевле. Бетонная стена может иметь изгибы и повороты, поэтому ее устройство потребует траншеи. Глубина зависит от высоты постройки: метровая ограда потребует 30–40 см. На дно котлована укладывают подушку из гравия и щебня, сверху кладут арматуру, скрепленную вязальной проволокой, и выводят опалубку из досок 25–40 мм толщиной, которые нужно плотно пригнать друг к другу и закрепить гвоздями или стяжками. Чтобы доски не выгибались и держали массив бетона, через каждые метр-полтора в землю вкапывают стояки. Заливая бетон в готовую конструкцию, надо следить за равномерностью заполнения формы.

Облицовка стенки

Дав застыть бетону, опалубку снимают, выравнивают дефекты с помощью штукатурного раствора и делают облицовку. Ее выполняют природным или искусственным камнем, керамической облицовочной плиткой и т. п. Материал кладут в несколько приемов: установив снаружи два декоративных ряда, оставляют их на пару дней застывать, затем кладут еще несколько рядов и опять ждут усадки. И так до вершины стены, когда вся работа будет закончена.

4 составляющие подпорной стенки

  • Фундамент – подземная часть основа всей конструкции
  • Тело – надземная часть, расположенная на фундаменте
  • Дренаж, повышающий долговечность
  • Водоотвод, увеличивающий срок службы

Кирпичная подпорная стенка

Подпорная стенка из кирпича

Подпорная стенка из кирпича

Не менее распространена кирпичная кладка для устройства подпорной стенки. Может быть, кирпич покажется вам слишком прозаичным материалом, но если после строительства дома остались его запасы, то стоит пустить их в дело. Кладут кирпичи точно так же, как и при строительстве зданий. Правда, толщина будет поменьше – для метровой опоры достаточно ширины в полкирпича (если делать выше, то кладем в один кирпич). Кладка кирпичной стены должна иметь фундамент не менее 30 см глубиной и шириной на 20–30 см больше ширины самой стены. В выкопанную траншею заливают бетон так, чтобы его уровень был ниже поверхности земли на 5 см. Кирпич кладут после затвердения бетона. Окончив кладку, можно оштукатурить и облицевать стенку подобно бетонной, а можно оставить как есть.

Каменная насыпь

Самый дорогой и трудоемкий способ создания подпорной стены – из камня. Но вложения оправданы: каменные ограды отлично смотрятся на участке, они органичны и притягивают взгляд. Есть два способа укладки природного камня: на цементный раствор и сухая кладка. В обоих случаях потребуется фундамент – технология та же, что и для кирпичной опоры. Но каменная стена, в отличие от кирпичной, должна быть шириной не менее 30 см.

Сухой метод

Сухой метод кладки подпорной стенки

Сухой метод кладки подпорной стенки

При сухом способе камни просто укладывают друг на друга – крупные в шахматном порядке, а пространство между ними заполняют более мелкими фракциями. Преимущества такого метода – относительная дешевизна и естественный внешний вид конструкции. Если засыпать щели между камнями грунтом и высадить растения, то стенка станет выглядеть красиво и натурально. Правда, недостатки у нее тоже есть: малый запас прочности и внушительная толщина постройки. Максимальная высота сухой каменной подпорной стенки – 4 метра.

Связующее звено для подпорной стенки

Если стенка «на века», то камни скрепляют известково-цементным раствором. Стоит вначале разложить камни насухую (без скрепляющего состава), чтобы легче было подобрать наиболее удачное сочетание камней по размеру, цвету и форме. Это поможет сделать кладку плотнее. Когда «мозаика» на следующем уровне сошлась, можно перекладывать ее уже с раствором. На высохший фундамент наносят примерно 2 см раствора, затем укладывают первый связующий камень (один из самых больших камней), далее по краю кладут другие более крупные камни. Середину можно заполнить булыжниками поменьше, стараясь уложить их как можно плотнее. На первый слой камня выкладывают второй уровень, чтобы шов двух нижних перекрывался серединой верхнего. Связующие камни идут по всей длине стены не реже чем через метр. В конце поверхность камней очищают от раствора водой с мылом.

Подпорная стенка из дерева

Более легкий способ строительства – стенка из дерева. Для ее изготовления понадобятся ровные и качественные бревна (стволы диаметром 12–18 см). Проще всего поставить бревна вертикально, плотно пригнав друг к другу и вкопав в землю. Высота конструкции будет зависеть от ваших предпочтений, но при этом не забывайте, что стволы надо закопать на глубину 40–50 см. Это позволит им твердо стоять и не «гулять» весной и осенью, когда грунт, перенасыщенный влагой, начнет плыть. Для метровой стенки длина бревна будет не меньше полутора метров.

Защитите стволы от гниения: густо обмажьте нижнюю часть разогретым битумом или обработайте специальными пропитками.

Последние штрихи

Подпорную стенку можно дополнить растениями. Сверху хорошо свесить лианы, а снизу – пустить вьюны. Если стенка делит участок на верхнюю и нижнюю террасы, создай те на них композиции из хвойных растений. Неплохо смотрятся и кустарники – главное, чтобы за ними был виден материал, из которого сделана подпорная стенка.

Чтобы придать каменной кладке налет старины, смажьте камни кефиром или йогуртом. Так они быстро зарастут мхом.

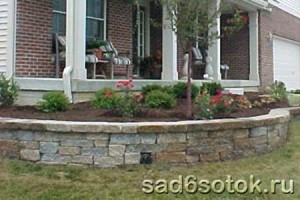

Стенка из камня вокруг дома

Дом, «обернутый» невысокой подпорной стенкой из камня, выглядит интереснее. Даже без богатого строительного опыта вам будет по силам построить такую же. Итак, соберите камни и приступайте к укладке.

Подпорная стенка из камня вокруг дома

Стенка из камня вокруг дома

Кладем стенку

  1. Выкопайте траншею для подпорной стенки, удалив слой дерна и почвы. Готовя траншею, периодически проверяйте ее уровень.
  2. Подготовьте раствор. Установите связующий камень, на который вы будете выкладывать остальные. Кладите камни ряд за рядом.
  3. Вымойте стенку обычной водой из шланга без применения химикатов и жестких щеток, чтобы не испортить цвет и фактуру камней.

В завершение

Подпорная стенка стоит под открытым небом, а значит, подвергается атмосферным воздействиям. Очень важно обработать швы кладки, чтобы постройка прослужила вам как можно дольше. Специальные составы (герметики) уберегут опору от деформации и разрушения.

Подпорная стенка из бетона проект. Подпорная стенка на участке с уклоном: виды и принципы постройки

Далеко не каждому дачнику или владельцу частного дома достается абсолютно ровный участок, на котором можно разбить сад или сделать удобную лужайку. Встречаются варианты, при которых территория является многоуровневой, с ямами, склонами и оврагами. Использование подпорной стенки на участке с уклоном позволяет красиво оформить его, предотвратить возникновение незначительных смещений грунта и серьезных оползней. Чтобы конструкция получилась прочной и хорошо выполняла свои функции, она должна строиться в соответствии с определенными правилами.

Основные принципы постройки подпорной стенки

В зависимости от функциональности, выделяют два типа подпорных стенок:

декоративные;

укрепительные.

Если на участке есть неровности с перепадами уровней менее 50 см, вполне можно ограничиться декоративной подпорной стенкой, несущей больше эстетическую функцию. Строить ее можно самостоятельно, не делая заранее расчетов и не углубляясь в почву для создания фундамента. Слишком влажный и подверженный смещениям грунт все же требует постройки стационарной укрепленной конструкции, независимо от ее итоговой высоты.

Для правильного создания укрепительной стенки нужно построить следующие сооружения в указанной последовательности:

1.Фундамент, который должен быть способен удержать вес всей конструкции и давящего на нее грунта. Устойчивей всего форма фундамента, напоминающая перевернутую пирамиду. Его нужно заглублять в грунт минимум на полметра или больше, исходя из предварительно сделанных расчетов. Под фундаментом необходимо расположить дренажный слой толщиной минимум 20 см, состоящий из гравия и насыпанный на небольшой слой песка.

2.Непосредственно подпорная стенка, призванная обеспечить на участке с уклоном сдерживание давления грунта и выполнение декоративных функций. Главным условием удачной постройки подробного сооружения является создание наклона в 5-10 градусов, направленного к верхней части склона. Для высокого склона необходимо создание нескольких подпорных стенок, распложенных по типу террасы. Основание каждой следующей стенки должно заходить за верх предыдущей примерно на 1 м.

3.Дренаж и водоотвод, за счет которых можно предотвратить разжижение грунта возле стенки и ее последующее разрушение. Дренаж из гравийной насыпи должен располагаться не только под фундаментом, но и между стенкой и почвой, под небольшим уклоном вверху склона. Для предупреждения заиливания можно обернуть гравий специальной геотекстильной тканью. Ее же использовать для дренажной трубки, которая должна обеспечивать выведение лишней влаги в гравий и может быть расположена как горизонтально, так и вертикально, в зависимости от типа используемой конструкции.

Соблюдение основных принципов позволяет сделать качественное и надежное укрепительное сооружение. При слишком большой высоте склона или оврага лучше обратиться к специалистам, способным максимально точно выполнить необходимые расчеты.

Виды подпорных стенок и особенности их строительства

Подпорные стенки могут быть таких видов:

  • деревянные;
  • бетонные;
  • комбинированные;
  • каменные;
  • из габионов;
  • из кирпича;
  • из блоков ФБС.

Самыми прочными и надежными материалами, способными удерживать значительную массу грунта от оползней, считаются бетон и натуральный камень.

Подпорная стенка из дерева

Экологичным, но проблематичным в работе материалом для создания подпорных стенок на садовых участках с уклоном является дерево. Бревна выбирают, преимущественно, для невысоких конструкций, но иногда используют и при строительстве достаточно высоких стенок.

Существует две технологии укладки бревен:

1. Вертикальная, предполагающая расположение бревен впритык друг к другу и забивание их на необходимую глубину вместо создания отдельного фундамента. Минимальной глубиной установки бревен для самых небольших стенок является 50 см. Это цифра пропорционально увеличивается, в зависимости от высоты готовой конструкции. Надземную часть бревен нужно обработать специальными антисептическими средствами, защищающими от гниения и воздействия различных микроорганизмов, а подземную – обжечь или облить горячим битумом. Для дополнительной защиты рекомендуется прокладывать между стеной и дренажным слоем листы толя или качественного рубероида. Для фиксации невысокой стенки ту часть бревен, которая служит фундаментом, просто засыпают гравием и тщательно утрамбовывают. Высокие конструкции заливают бетоном марки М100.

2. Горизонтальная, при которой в вырытой траншее поверх дренажной подушки укладывают несколько опор из бревен, оставляя между ними зазор чуть больше диаметра бревна. В получившиеся «ячейки» устанавливают вертикально бревна и дополнительно закрепляют с помощью железной арматуры и саморезов. Заливать бетоном или фиксировать гравием фундамент в такой стенке не нужно, однако прочность ее получается меньше.

При любой технологии укладки верхнюю часть дренажного слоя лучше превратить в основу для создания красивой клумбы или зеленого газона.




Подпорная стенка из бетона

Надежной считается подпорная стенка, сделанная из бетона по всем правилам. Она может выдерживать сильное давление грунта и достигать в высоту 15м. Единственным недостатком конструкции можно назвать трудоемкость процесса ее изготовления, включающего следующие этапы:




Комбинированная подпорная стенка

Достаточно распространенным является комбинированный вариант подпорной стенки, в которой в качестве основного материала используется бетон, а природный камень заменяет опалубку и служит декоративным внешним слоем. Технология создания такой стенки идентичная описанной выше, за исключением установки деревянной опалубки. Также отсутствует необходимость выравнивания бетона и его отделки.



Подпорная стенка из природного камня

Для создания ландшафтных композиций в старинном стиле отлично подходят подпорные стенки на участках с оврагами или уклоном, созданные из природного камня твердых пород – гранита, диабаза, базальта, кварца и др. Используют колотые или пиленые камни, подходящие друг к другу по размеру и форме. Фундамент для такой стенки делают из смеси бетона, песка и гравия в пропорции 1:6:6. После создания опалубки и заливки смеси ей дают хорошо застыть в течение 4-5 дней. Далее устанавливают дренажные трубки и приступают к укладке камней, которая может осуществляться двумя способами:

1. Влажный метод, предполагающий закрепление камней с помощью цементно-песчаного раствора. Предварительно с камней удаляется вся грязь, поверхность смачивается водой и осуществляется укладка таким образом, чтобы на месте стыка двух камней из одного уровня находилась середина камня из другого уровня.

2. Сухой метод, при котором камни просто укладываются друг на друга, а пространство между ними заполняют подходящим грунтом. Иногда в него добавляют семена растений, за счет чего стенка со временем начинает зеленеть и становится похожа на настоящее старинное сооружение.

Для высоких каменных подпорных стенок применяют технологию внутреннего армирования, в процессе которой камни просверливаются и нанизываются на прочные железные прутья. Такое укрепление обязательно для конструкций выше 1-1,5 м.






Подпорная стенка из габионов

При создании садовых композиций часто используют подпорные стенки, сделанные из габионов – сет

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
