Подстропильная нога – укрепление стропильной системы изнутри, как укрепить, усилить крышу дома, ремонт деревянной конструкции

конструкция, система, узлы, правила монтажа

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях – на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Конструкции наслонных стропилКонструкции наслонных стропил

Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.

Рассмотрим основные конструкции наслонных стропил.

Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.

Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы).  Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).

Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).

Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.

Варианты закрепления стропильных ног

Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)

Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.

На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.

Закрепление низа наслонных стропил на шарнире, а верха - на ползунеЗакрепление низа наслонных стропил на шарнире, а верха - на ползуне

Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому  данный вариант редко используют для двухскатных крыш, чаще – для односкатных.

Низ стропильной ноги закрепляют свободно, верх – жестко

Самая распространенная схема для частных домов.

Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла “уйти” в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.

Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.

Закрепление низа стропил на ползуне, а верха - на шарниреЗакрепление низа стропил на ползуне, а верха - на шарнире
Низ стропильной ноги закрепляют свободно, верх – жестко защемляют

Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.

Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.

Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.

Закрепление низа стропил на ползуне, верх - жестко защемленЗакрепление низа стропил на ползуне, верх - жестко защемлен

Способы повышения устойчивости безраспорных систем

Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.

Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).

Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это  балка, обычно с тем же сечением, что и у стропил.

Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.

Применение схватки в системе безраспорных наслонных стропил
Применение схватки в системе безраспорных наслонных стропил

Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.

Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.

В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.

Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.

Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.

Схемы наслонных распорных стропилСхемы наслонных распорных стропил

Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще. По своей сути такие стропила становятся висячими.

Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.

Также уменьшает распор установка жестко зафиксированного конькового прогона.

Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).

Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.

Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.

Конструктивные и расчетные схемы наслонных стропил с подкосамиКонструктивные и расчетные схемы наслонных стропил с подкосами

Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.

Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.

Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.

Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.

Отсутствие конькового прогона автоматически означает, что стропильная система образует распор.  Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.

В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.

Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.

Стропильные системы для зданий с двумя внутренними несущими стенамиСтропильные системы для зданий с двумя внутренними несущими стенами

Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие:

1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т.п.

2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек.

3. На лежне закрепляют стойки с шагом 3-6м.

4. Сверху, на стойки, устанавливают коньковый прогон.

5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек.

6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками.

7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы.

Монтаж наслонных стропил на кирпичных стенахМонтаж наслонных стропил на кирпичных стенах

Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши.

Стропильная нога: грамотный расчет и размеры

Завершением строительства любого дома является возведение его крыши, для которой необходима стропильная система.

В данную систему входят такие составляющие, как стропильные ноги, подкосы, мауэрлат, стойки, нарожники, затяжки, обрешетка, шпренгели и иные элементы, которые дают конструкции крыши прочность и жесткость.


Из этой статьи вы узнаете именно о стропильных ногах.

Характеристики стропильных ног

В различных сооружениях стропильные ноги могут иметь названия накосных или рядовых стропил.

Их размер выбирается из расчета переменных и постоянных нагрузок, которые будут обязательно оказывать влияние на крышу.

Если этого не сделать, то стропила могут получиться непрочными, что приведет к разрушению конструкции кровли.

В крышу дома обязательно должны включаться несущие элементы, основными из которых и считаются стропила.

Их задача принимать на себя всю нагрузку от других частей кровли, а также дополнительную тяжесть в виде атмосферных осадков.

Деревянные стропила чаще всего изготовливают из древесины хвойных пород.

Заготовки обрабатываются специальными составами, которые обеспечивают дереву огнестойкость и защищают его от разных биологических факторов и явлений.

Нагрузки, которые принимают на себя стропильные ноги можно подразделить на постоянные, временные и особые нагрузки.

Постоянные представляют собой вес всей крыши строения, временные нагрузки — это вес ремонтного оборудования, рабочих, снега, ветра и т. п.

Особой нагрузкой на стропила является сейсмическое воздействие.

Конструкции стропильных ног могут быть разными, но особенно выделяют наслонные и висячие. Основание наслонных стропил – это стены дома.

Их средней части необходимо упираться в специально сооруженные центральные опоры.

Такие стропила устанавливаются там, где имеется капитальная стенка, являющаяся несущей или же на установленные промежуточные опоры — столбы.

Для висячих стропил опорой служит мауэрлат или стены дома.

Установка данных стропил не предусматривает наличие промежуточных опор.

Подобная стропильная система подходит для «легкостенных» строений.

При сооружении кровли возможно комбинирование наслонных и висячих стропил.

Это делается тогда, когда монтируется единая конструкция крыши, состоящая из нескольких пролетов.

Если нет промежуточных опор, крепят висячие стропила, а где они есть, устанавливаются наслонные.

Расчет

Для того чтобы составить технический проект своего дома, требуется обязательный расчет стропил.

Есть несколько методов расчета подобных конструкций.

Идеально доверить процесс расчета грамотным специалистам.

Как показывает опыт, затраты на их услуги при строительстве кровли быстро окупаются.

Если вы сами обладаете такими знаниями, а еще подключите к данному процессу интернет, где есть специальные программы и калькуляторы, то без особых проблем рассчитаете стропильные ноги, т. е. их длину и размер.

Основным размером сечения стропил при возведении домов принято значение 150 х 150 мм.

Оно с успехом используется для возведения крыш любой формы.

Длина шага стропильных ног, то есть расстояние между ними, обычно принимается равным одному метру.

Учитывая вес материала для кровли на кровлю, нужно знать, что популярная ныне черепица является самой тяжелой.

Это означает, что стропила должны обладать запасом прочности, чтобы удерживать ее долгое время.

Расстояние между стропильными ногами в этом случае играет немаловажную роль.

Стропила, которые крепятся только на две опоры, известны как стропильные ноги без подкосов.

В основном они используются для крыш с одним скатом, имеющих пролет 4,5 метров или для конструкций с двумя скатами с пролетом в 9 метров.

На сечение бруса, из которого изготавливают стропила, влияет длина стропильной ноги, ее шаг, а также расчет нагрузок на нее.

Ниже представлены моменты, непосредственно влияющие на выбор сечения:

  • временные и постоянные нагрузки на стропила
  • материал кровли
  • угол наклона ската крыши
  • вид крыши
  • размеры дома, сложность постройки и форма его углов
  • климатические и природные особенности местности, где строится дом
  • качество и надежность материала, из которого возводится дом.

Крепление стропил к мауэрлату

Мауэрлат представляет собой краеугольный элемент крыши строения.

Он равномерно распределяет немалый вес кровли по всем конструкциям.

Мауэрлат соединяется со стропильными ногами и принимает от них нагрузку.

Этот элемент бывает цельным и прокладывается по всему периметру крыши.

Также он может быть кусками по 1 метру и укладываться непосредственно под стропила.

Под мауэрлат идут только брус, доски и бревна, сечение которых 100 х 100, 100 х 150, или 150 х 150.

Если в ход идет бревно, то его бок обрезают, пока не будет плотного прилегания к стенке.

Крепеж стропил к мауэрлату – это очень важный момент при сооружении крыши.

Еще о схеме стропильной системы четырехскатной крыши.

Об устройстве слухового окна на крыше по ссылке. Конструкция, монтаж, фотографии вариантов слуховых окон.

Отзывы о мягкой кровле Шинглас здесь. Устройство, укладка, монтаж, фотографии.

От того, каким методом крепилась стропильная нога, зависит долговечность кровли при воздействии ветров, снега, мороза и жары.

Как известно, влажная древесина расширяется, а если на него воздействуют высокие температуры, то оно будет сжиматься.

Именно поэтому нельзя, чтобы все соединения были жесткими, так как обязательно будут смещения и разрывы.

Чтобы не допустить этого, следует знать правила крепежа стропил к мауэрлату.

Существует два способа соединения стропильных ног и мауэрлата – жесткий и скользящий.

Жесткое соединение исключает воздействие кручения, сгибов, сдвигов и поворотов между частями конструкции.


Такой результат достигается при креплении уголками с использованием подшивных опорных брусков, а также с помощью выпиливания седла на стропиле, с последующим соединением скобами, гвоздями и проволокой.

Второй способ закрепления стропильных ног к мауэрлату более распространенный.

Он предусматривает забивание гвоздей с боков под углом, чтобы они перекрещивались внутри мауэрлата.

После этого вертикально забивают другой гвоздь, что дает достаточно жесткий узел крепления.

Обычно для обоих типов крепления используется страховка: стропила соединяются со стеной проволокой-катанкой и анкерами.

Если угол ската кровли одинаковый во всех местах, то используются однотипные стропила, изготовленные по единому шаблону.

Некоторые приемы работы

Чтобы увеличить несущие качества стропил, важно сделать усиление стропильной системы.

Для этого производится монтаж разгружающих балок, подкосов и двусторонних накладок.

По итогам практики, стропильные конструкции, выбранные с учетом прочностных характеристик, порой не подпадают под расчеты на прогиб по СНиПу «Нагрузки и другие воздействия».

Поэтому площадь поперечного сечения нужно делать больше.

Произвести усиление стропил совсем несложно: можно применить подмогу – дополнительную балку.

Этот элемент необходимо прикрепить к нижней части стропил в пролете между ними и мауэрлатом.

Усиление стропильной ноги закрепляется металлическими пластинами с зубцами или же болтовыми хомутами.

Если стропила уже была усилена с помощью подмоги, то можно увеличить ее длину и увести за край опоры на подкос.

Тут достигается две цели: мы получаем удовлетворяющий показатель прогиба и проводим усиление опорного узла.

Чтобы усилить или восстановить поврежденные конструкции, можно воспользоваться следующими способами:

  • Деревянные накладки. Они применяются, если была повреждена одиночная стропила. Накладка из дерева крепится болтами или гвоздями, что приводит к усилению участка кровли.На мауэрлат накладки должны упираться всем торцом, а крепиться к нему с помощью проволочной скрутки.
  • Прутковые протезы. Этот метод применяется, когда произошло массовое повреждение стропильных ног. С помощью временных опор закрепляют поврежденные стропила.Разбирают покрытие и производят выпиливание сгнившей части. После этого, элемент из нового бруса, вставляют в свободное место и делают опору на мауэрлат.
  • Накладки, опирающиеся на балку. Способ подходит для замены гнилого участка на конце стропил или части мауэрлата. Устанавливаются временные опоры и прогнившие элементы вырезаются.В кладку забиваются костыли, куда укладывается метровая балка. После этого на стену или перекрытие кладут кусок лежня такой же длины.Два подкоса, предварительно закрепленные гвоздями крепят к новой балке.

Кобылки в стропильных конструкциях

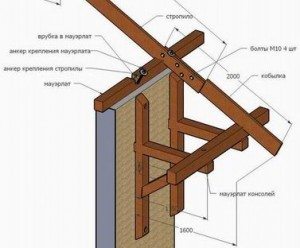

Кобылка – это отрезок доски, при помощи которого удлиняют стропильную ногу.

Она используется для устройства свесов крыши.

Кобылка необходима тогда, когда длина доски, из которой изготавливают стропильную ногу, меньше чем требуется для постройки навеса.

Доски для изготовления кобылки обычно по своей ширине меньше досок, из которых делают стропила.

Это позволяет уменьшить усилия по выведению линии карниза.

Когда кобылка подвергается гниению или повреждению, ее гораздо проще заменить, чем всю стропилу, не разбирая крышу.

Сегодня, когда строительные технологии постоянно совершенствуются, появляются новые методы надежных креплений стропил к мауэрлату, крепления кобылок к стропилам и т. д.

Чтобы быть в курсе подобных новинок, изучайте новости в области строительства и не бойтесь внедрять инновационные разработки.

Видео о стропильной системе.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Наслонные стропила конструкция и узлы

Устройство наслонных стропил: конструктивные элементы и виды

Крыша, кроме придания архитектурной выразительности сооружению, должна иметь достаточную прочность и надежность. Обеспечение прочностных характеристик крыши достигается путем установки на нее стропильных конструкций и обрешетки, которые передают постоянные и временные нагрузки на стены сооружения. Для зданий, имеющих внутренние несущие стены или буферные (промежуточные) опоры, используют наслонные стропила.

Элементы конструкции наслонных стропил

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль. Система наслонных стропил состоит из следующих конструктивных элементов:

  • стропильная нога;
  • подстропильные элементы;

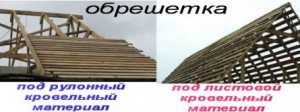

  • обрешетка (настил).

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.

Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.

Безраспорная наслонная система стропил

В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:

  1. К низу стропильной ноги крепится опорный брусок или делается запил (врубка) и упирается в мауэрлат. Вверху стропила делается увеличенный горизонтальный запил (врубка) со скосом под некоторым углом для того, чтобы не произошло упора в прогон боковой щекой и не создалось сопротивление изгибу стропила.Хотя на краях стропила изгибающий момент стремится к нулю, его подрезка в этих местах допустима, но имеет пределы по глубине: при высоте стропила h≥180 мм не более 0.3h, при высоте h=120-180 мм не более 0.4h и при высоте h≤120 мм не более 0.5h. Для всех вариантов длина подрезки (зона опирания) не должна превышать высоту сечения стропила. Когда по каким-то причинам подрезку верха стропила выполнить невозможно его наращивают искусственно обрезком стропила и крепят монтажными пластинами с двух сторон. При монтаже необходимо добиться максимально горизонтальной поверхности верхней врубки, иначе, при изменении вида опирания, система станет распорной!
  2. Наиболее распространенный вариант, когда низ наслонной стропильной ноги делается на ползуне. Верх закрепляется при помощи гвоздевого боя или болтового соединения, либо стропила упирают друг в друга и объединяют металлическими зубчатыми пластинами или деревянными накладками.В этом варианте, при креплении стропила к мауэрлату, необходимо обратить внимание на рассчитанный проектный шаг. Крепление стропила может происходить при помощи двух гвоздей, вбитых под некоторым углом в боковые поверхности, либо с помощью одного гвоздя, забитого через верх, либо при помощи гибкой пластины.
  3. При жестком защемлении конькового узла, когда верх жестко фиксируют, а низ делают на ползуне, также не возникает распора на стены. В таком случае, в жестко соединенном коньковом узле появляется максимальный изгибающий момент, стремящийся разрушить узел, и стропильные ноги получают гораздо меньший прогиб. Применив жесткое защемление верха стропил, мы получим некоторый запас прочности, который увеличит их несущую способность.

Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот. Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами. Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки — ситуация становится хуже.

Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично. Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны. Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.

Распорная система наслонных стропил

Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.

Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).

Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены. Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона. Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.

Подстропильные элементы конструкции

Чтобы придать устойчивость системе, конструкция наслонных стропил оборудуется горизонтальной схваткой. Она немного повышает устойчивость системы, но не в значительной мере. Крепление схватки происходит в местах пересечения со стойками, поддерживающими коньковой прогон. Схватка работает как на сжатие, в случаях появления на крыше равномерной нагрузки, так и на растяжение, в случае прогиба или просадки конькового прогона, но это уже предаварийный вариант работы. Располагают схватки на высоте не менее 1.8 метра для нормального прохождения человека по чердачному помещению. При выносе конца стропилины за стену, устойчивость конструкции достигается в любых сочетаниях нагрузок.

При креплении горизонтальных схваток, отверстия делают равными или меньше на 1 мм диаметра болтов (или шпилек). Это позволит, при наступлении аварийной ситуации, сразу же работать схватке, не выбирая зазор между болтом (шпилькой) и стенкой отверстия!

Повысить устойчивость наслонных стропил и системы в целом можно путем жесткой фиксации низа стоек, поддерживающих коньковой прогон. Но это не всегда возможно из-за конструктивных особенностей чердачного перекрытия.

При использовании подкоса, у стропила появляется третья опора, которая превращает ее в двухпролетную неразрезную балку. Подкосы крепятся под углом не менее 45° к горизонту при помощи накладок или опорного бруска.

В сооружениях, имеющих две внутренние несущие стены, применяют подстропильные конструкции, которые состоят из сквозных прогонов и опираются на лежень через брусья стоек, а лежень на внутренние стены.

Правильный выбор конструкции стропил, а также всех составных элементов сделают крышу прочной, устойчивой и надежной.

Похожие новости

Наслонная стропильная система: параметры и правила применения

Крыша – это важная часть любого дома, от которой зависит защита строения от различных негативных воздействий атмосферы. Она должна быть не только прочной и надежной, но и привлекательной, а также безопасной для использования. Все эти параметры обеспечиваются за счет монтажа на крыше строений специальных стропильных систем совместно с обрешеткой. Именно они принимают на себя различные нагрузки, распределяющиеся далее равномерно по стенам дома. Для строений, обладающих несущими стенами, располагающимися внутри дома, оптимальным выбором считаются наслонные стропила.

Устройство наслонных стропил

К их отличительной особенности относится наличие специального проветривания.

Важно! Наличие сквозных отверстий для проветривания обеспечивает долгий срок службы всей системы, так как для ее формирования используется древесина, поэтому не создаются условия для ее загнивания и разрушения.

Наслонная стропильная система считается достаточно простой в создании, поэтому нередко вовсе собственники жилых сооружений предпочитают самостоятельно заниматься процессом ее формирования. В нее входят конкретные узлы:

  • стропильные ноги;
  • специальные элементы, располагающиеся под стропилами;
  • обрешетка, предназначенная для оптимальной укладки любого выбранного кровельного материала.

Система может применяться для разных видов крыш, в соответствии с чем, имеет определенные особенности:

  • если выбирается односкатная крыша, то в состав системы входит оптимальное количество отдельных стропил, причем они краями упираются на стены строения, располагающиеся противоположно друг другу;
  • наслонные стропила двускатной крыши состоят из пары ног стропил, располагающихся под конкретным углом друг к другу и упирающихся снизу в стены, а сверху в специальный прогон, поддерживаемый стойками.

Важно! Если вырастает длина пролета, то существует возможность возникновения прогиба или выворачивания ног стропил, а чтобы этого не случилось, необходимо пользоваться специальными подстропильными элементами, к которым относятся подкосы или стойки.

Наслонные стропила формируют специальные системы, причем они могут быть безраспорными или распорными. Отличия у них заключаются в методе, используемом для соединения стропил, а также в узлах опирания.

Какими отличиями обладают наслонные стропила и висячие?

Наслонные стропила не являются единственно возможными для создания конструкции на крыше, так как нередко для этого используются висячие элементы. Существуют многочисленные отличия между этими видами стропил, в которых рекомендуется предварительно разобраться, чтобы убедиться, что выбранные элементы подходят для конкретного дома. Для этого учитываются особенности:

  • наслонная система считается оптимальной для строения, в котором имеется несколько дополнительных стен, используемых в качестве опоры для нее;
  • для этой системы между опорами оставляется не больше 8 м, а также шаг стропил варьируется от 80 до 120 см;
  • внизу наслонной системы имеется специальная опора, представленная подстропильными брусьями и мауэрлатом ;
  • разделяются стойки и прогоны с использованием подкосов, обеспечивающих создание действительно прочной конструкции, обладающей хорошей жесткостью;
  • ноги стропил обычно обладают значительной длиной;
  • у висячих стропил для создания опоры применяются только опорные стены, причем стропильные ноги имеют нагрузку в двух направлениях системы;
  • висячие конструкции обладают существенной степенью нагрузки, поэтому имеется распирание стен, а нивелируются нагрузки особыми затяжками, объединяющими ноги.

Наслонные стропила обычно используются, когда создается двускатная крыша. Висячая может применяться для разных вид крыш и обладает особой спецификой, поэтому важно перед строительством оценить все имеющиеся отличия.

Особенности безраспорной системы

Безраспорная стропильная система оснащается ногами, работающими на изгиб, поэтому на стены не передается распирающее усилие по горизонтали. Она может создаваться тремя разными методами:

1. Внизу стропильной ноги формируется врубка, которая далее располагается на мауэрлате. Она может заменяться фиксацией специального опорного бруска. Сверху так же делается врубка, но она должна быть больше по размеру, а также располагается по горизонтали. В ней непременно создается небольшой скос, предотвращающий возникновение упора в прогон и создание сопротивления изгибу. Существуют ситуации, когда невозможно подрезать верх стропильной ноги. В этой ситуации наращиваются наслонные стропила искусственно, для чего используется обрезок стропила. Он прикрепляется с обеих сторон специальными монтажными пластинами.

2. Низ ноги формируется на специальном высокопрочном ползуне. Этот метод создания безраспорной системы используется наиболее часто. Верх элемента фиксируется болтами или гвоздями, а также допускается, чтобы стропила упирались друг в друга, после чего они соединяются пластинами из металла или накладками из древесины. При таком методе стропила крепятся к мауэрлату при предварительном расчете оптимального шага. Фиксируются стропила двумя гвоздями, вбиваемыми в боковые стороны элемента. Также допускается пользоваться всего одним гвоздем, но он забивается через верх. Можно для фиксации пользоваться металлическими пластинами.

3. Третий способ предполагает жесткое защемление конька. В этом случае верх прочно и надежно фиксируется, а вот низ формируется на ползуне. Такое крепление не создает распор на стены строения. Изгибающий момент образуется в коньке, причем он стремится разрушить его, а вот у стропил образуется небольшой прогиб. Такая установка обеспечивает получение определенного запаса прочности, повышающего дополнительно несущую способность крыши.

Важно! При использовании любого варианта создания безраспорной системы используется единый принцип, предполагающий, что один край стропил формируется на шарнире, дающим возможность сделать 1 поворот, а вот другой на специальной скользящей опоре.

Фиксация на различных жестких ползунах реализуется с применением различных крепежных элементов, таких как скобы или пластины из металла, а также нередко используется гвоздевой бой.

Видео по теме:

Специфика распорной системы

Распорная система предполагает крепление опоры с 1-ой степенью свободы. Весь процесс создания заключается в том, что верхние части стропил надежно и крепко фиксируются, для чего используются болты или гвозди. Это приводит к формированию специальной шарнирной опоры. К ее особенностям относится:

  • имеются одинаковые схемы с безраспорной системой;
  • как и безраспорная система, у распорной имеется одинаковое напряжение сжатия и изгиба;
  • формируется специальный распор, за счет которого создается раздвигающее усилие, воздействующее на стены дома.

Важно! Данная система предполагает использование наслонных стропил совместно с висячими, поэтому нередко она называется смешанной.

К основным плюсам распорной системы относится:

  • конструкция стойка перед разными видами нагрузок;
  • непременно при ее создании к стенам строения фиксируется жестко и надежно мауэрлат;
  • непременно устанавливаются деревянные коньковые прогоны, обладающие высокой жесткостью, что дает возможность уменьшить распор на стены дома;
  • для увеличения жесткости прогона используются специальные стойки или подкосы, а также допускается применять консольные балки.

Важно! Допускается пользоваться такой системой для домов, возведенных из любого материала и для строений, в которых делается мансардный этаж.

Что включается в подстропильные элементы системы?

Крепление наслонных стропил может выполняться разными способами в зависимости от выбранной системы. При этом важно изучить, какими подстропильными элементами оснащается конструкция.

Важно! Подстропильные элементы могут быть разными, а при их выборе учитывается, создается ли двускатная крыша или какая-либо другая конструкция.

Наиболее часто выбираются изделия:

1. Горизонтальная схватка. Данный элемент применяется для увеличения устойчивости всей системы. Увеличивается надежность конструкции, хоть и не слишком сильно. Данная схватка фиксируется в месте, где имеется перекрещивание со стойками, обеспечивающими поддержание прогона конька. Если на крыше возникают равномерные нагрузки, то грамотно прикрепленная схватка действует на сжатие. Если же образуется просадка или прогиб прогона, то работает схватка на растяжение. Расстояние, на которое крепятся схватки, равно обычно не меньше 1,8 м, а это обусловлено созданием оптимальных условий для комфортного хождения людей по чердачному помещению. Во время фиксации схваток непременно формируются отверстия, которые будут меньше или равны 1 мм в диаметре. В них вставляются болты или специальные шпильки. Именно такая фиксация обеспечивает возможность сработать схватке в случае возникновения какого-либо аварийного случая.2. Жесткая фиксация нижних элементов стоек. Это приводит к повышению прочности наслонных стопил и всей стропильной системы в целом. Закрепляется низ стоек, обеспечивающий поддержку конькового прогона. Этот элемент применяется достаточно редко, так как для некоторых конструкций просто невозможно зафиксировать стойки, поэтому предварительно оценивается возможность их использования.

3. Использование подкоса. Если применяется этот элемент, то все наклонные части системы формируют специальную неразрезную балку. Фиксировать его надо под углом, который не будет меньше 45 градусов. Для этого используются разные накладки или допускается применять опорный брусок.

4. Подстропильные конструкции, состоящие из сквозных прогонов, укалывающихся на лежень, используются для строений, в которых имеется 2 несущие стены. Лежень непременно в такой системе упирается на внутренние стены.

Видео по теме:

Таким образом, правильный выбор системы, которая может быть безраспорной или распорной, а также грамотный подбор всех остальных элементов обеспечивает создание действительно прочной, надежной и долговечной крыши. Выбор различных элементов, имеющихся в стропильной системе, полностью зависит от ее конструкции и нагрузок, которые воздействуют на нее. Если планируется самостоятельно делать систему, состоящую из наслонных стропил, то предварительно уделяется много внимания и времени грамотным расчетам, позволяющим правильно зафиксировать разные части конструкции. Для повышения ее прочности и надежности применяются разнообразные подстропильные элементы, но они выбираются в соответствии с особенностями каждой системы.

Посмотрите еще статьи:

Крыша с наслонными стропилами конструкция и узлы

Наслонными называют стропила, которые одним своим концом опираются на стену здания, а другим – на коньковый брус или прогон, расположенный вдоль линии пересечения скатов. Конек поддерживается стойками, которые, в свою очередь, также должны иметь опору, поэтому наслонные стропильные системы устанавливают только в зданиях, имеющих внутренние несущие стены. Конструкцию крыши дополняют обрешетка, на которую укладывается кровельное покрытие, и вспомогательные элементы: подстропильные стойки, подкосы, и схватки.

Крепление стропил в точках опирания может осуществляться различными способами. В зависимости от этого опора может быть жесткой, шарнирно-неподвижной или шарнирно-подвижной. Тип опоры определяет величину и направление усилий, передаваемых стропилом на опорные конструкции под действием всей совокупности нагрузок (ветер, снег, собственный вес стропил, обрешетки и кровельного пирога). По этому признаку наслонные стропильные системы делятся на:

В стропильных системах данного типа каждое стропило работает на изгиб, передавая на стены и конек только вертикальные усилия. Такую схему распределения нагрузок можно реализовать одним из трех способов:

А) Нижнюю часть стропила упирают в мауэрлат посредством специального выреза – врубки, или прикрепляемого к нему опорного бруска. В верхней части стропила также выполняется врубка, но срез делают косым, то есть под таким углом, чтобы торец стропила не упирался в коньковый брус и оно могло свободно сгибаться. Несмотря на то, что максимальный изгибающий момент формируется в середине пролета стропила, а в верхней части балки его значение практически равно нулю, существуют ограничения на глубину подреза стропила в коньковом узле:

— не более 30% высоты сечения, если она составляет 180 мм;

— не более 40% высоты сечения, если она лежит в пределах от 120 до 180 мм;

— не более 50% высоты сечения, если она составляет 120 мм.

Б) В точке опирания стропила на мауэрлат выполняют опору типа «ползун», допускающую поворот и продольное смещение стропила. Для предотвращения отрыва стропила от мауэрлата во время сильного ветра его прикручивают проволочными скрутками к забитым в стену костылям. Верхний конец стропильной ноги крепят к коньковому прогону посредством гвоздей, болтов или саморезов.

В) В этом варианте нижняя опора стропил делается шарнирно-подвижной (ползун), а верхняя – жесткой (в науке о сопротивлении материалов такой вариант опоры называют «заделкой»). Наибольшее значение изгибающего момента приходится в этом случае на верхнюю опорную часть стропила, при этом уменьшается его прогиб и увеличивается несущая способность.

От описанных выше вариантов распорная стропильная система отличается тем, что опорный узел каждого стропила вместо двух степеней свободы имеет всего одну. Например, в варианте «а» верхняя часть стропила не просто опирается на коньковый брус, а жестко прикрепляется к нему с помощью гвоздей, болтов или пластин с саморезами. При таком способе крепления на стену передается горизонтальное усилие (распор), направленное наружу. Это усилие тем меньше, чем более жестким является конек, поэтому в деревянных домах, стены которых распорные усилия выдерживают хуже кирпичных, жесткость конька усиливают установкой дополнительных стоек, подкосов и балок.

Дополнительные элементы стропильных систем

Для повышения устойчивости стропильной системы применяют горизонтальный элемент (схватку). В нормальных условиях схватка работает на сжатие, разгружая стропильные ноги. В аварийных ситуациях, когда коньковый прогон, не выдерживая нагрузки, дает чрезмерный прогиб, схватка начинает работать на растяжение, удерживая стропильную систему от окончательного разрушения. Высота схватки над уровнем перекрытия составляет 1800 мм. Таким образом, она не препятствует перемещению людей в чердачном помещении. Отверстия в схватке делают так, чтобы крепеж устанавливался без зазора, поэтому схватка начинает выполнять свою предохранительную функцию при малейших нарушениях геометрии конька.

Кроме схваток применяют стойки и подкосы, которые устанавливаются под срединной частью стропила, превращая последнее в неразрезную балку с двумя пролетами. Минимальный угол между осью подкоса и горизонтом составляет 45 градусов. Крепятся эти элементы к стропилам и балкам перекрытия с помощью опорных брусков или металлических накладок.

При наличии двух или более внутренних несущих стен на них можно уложить опорный брус или доску – лежень. В этом случае стропильную систему можно усилить сквозными прогонами, использующими лежень в качестве опоры.

Похожие записи

  • Способы соединения стропил по длине и в коньке

Основой любой крыши с несколькими скатами является стропильная система. Стропильная система представляет собой конструкцию,

  • Устройство и расчет вальмовой крыши

    Привлекательный внешний вид дома во многом зависит от устройства кровли. Кроме этого именно она

    Источники: http://vseokrovle.com/stropilnaja/7-naslonnye-stropila.html, http://kryshagid.ru/stropilnaya-sistema/naslonnye-stropila.html, http://podkryshej.ru/kryisha-s-naslonnyimi-stropilami-konstruktsiya-i-uzlyi/

  • Виды стропильных систем: подстропильная система

    Какими бывают виды стропильных конструкций?

    Наслонные стропильные системы просты по устройству и выполнению, они долговечны, так как работают в условиях сквозного проветривания, что в значительной степени устраняет возможность их загнивания. Покрытия по наслонным стропилам состоят из следующих основных конструктивных частей: настила или обрешетки, стропильных ног и подстропильной конструкции.

    Стропильная система односкатной крыши состоит из отдельных стропил, опирающихся концами на противоположные стены здания, а двухскатной крыши – из пары отдельных наклонных стропильных ног, опирающихся нижним концом на стены, а верхними на подстропильную систему – прогон, поддерживаемый стойками. Обязательное условие для наслонных стропил – опора под коньковым концом стропильной ноги.

    Рисунок 87. Стропильная система односкатной крыши (Схемы и элементы наслонных несущих деревянных стропил).

    Рисунок 88. Стропильная система двухскатной крыши.

    С увеличением длины пролета возникает опасность прогиба или выворачивания стропил, поэтому подстропильная система усложняется: стропила подпирают дополнительными деревянными элементами, называющимися стойками и подстропильными ногами (подкосами). Подстропильные ноги, дополнительные стойки и прогоны (несущие балки) не только не дают стропильной ноге прогнуться или вывернуться, но и увеличивают ее несущую способность. Стропила одного и того же сечения, сделанные с разгружающими конструкциями, способны нести большую нагрузку, чем стропила, установленные без этих конструкций.

    Мауэрлат изготавливают из досок 50×150 или бруса 100×150 (150×150) мм. Его назначение принять нагрузку от веса крыши, равномерно распределить ее и передать на стены.

    Рисунок 89. Укладка мауэрлата на стену.

    Обязательное условие установки наслонных стропил – обеспечение их верхней части опорой. В односкатных крышах этот вопрос решается просто: стены строятся разной высоты, на них укладываются мауэрлатные балки, на которые в свою очередь настилаются стропила. В двухскатной крыше можно поступить, также: выстроить внутреннюю стену на требуемую высоту и уложить на нее мауэрлат. Затем на низкие внешние и высокую внутреннюю стены разложить стропила. Однако это решение ограничивает варианты планировок чердачного помещения, которое все чаще используют как мансарду. Да и для обычных чердачных крыш, этот вариант не выгоден, т.к. требует значительных финансовых затрат на возведение высокой внутренней капитальной стены. Поэтому на чердаке внутреннюю стену заменяют горизонтальной балкой, установленной на подпорках или опертой на противостоящие друг другу фронтоны стен. Горизонтальную балку, уложенную на крыше, называют прогоном.

    Само название: прогон, говорит о том, что эта балка «прокинута» от стены до стены, хотя на самом деле, например, в вальмовых крышах он может быть короче. Самое простое конструкторское решение по установке конькового прогона, это уложить мощную балку на фронтоны стен без каких-либо дополнительных подпорок.

    Рисунок 90. Установка прогона.

    Если прогон проходит сквозь стену, то в месте опирания на стену, его тоже обматывают гидроизоляционным материалом. Балки пропускают сквозь стены из архитектурных соображений затем, чтобы обеспечить свес кровли над фронтонами, хотя его можно достичь и выносом за стену обрешетки.

    Рисунок 91. Прогон с консолями.

    Прогон опирают на стойки. Стойки изготавливают из деревянного бруса, который нижним концом опирают на лежень или деревянную подкладку, а их, в свою очередь, укладывают на кирпичные столбики. В зданиях со сборным железобетонным перекрытием кирпичные столбики являются частью и продолжением внутренней несущей стены, но их можно делать и прямо на железобетонных плитах перекрытия. Лежень можно укладывать и без столбиков, прямо на внутреннюю стену или на перекрытие с горизонтальным выравниванием деревянными подкладками. Выравнивание верха лежня в горизонт упрощает установку стоек и прогонов. Стойки, отпиленные на одну высоту и установленные на горизонтальный лежень, автоматически дают одинаковую высоту конька крыши. Во всех случаях под лежень: между ним и стеной, между ним и кирпичными столбиками или перекрытием, укладывается рулонная гидроизоляция.

    Стойки не обязательно размещать прямо под стропилами. Обычно шаг размещения стропил составляет от 60–80 см до 1,2–1,5 м, устанавливать так часто стойки, удерживающие прогон, не имеет смысла, поэтому их обычно делают по длине досок или бруса идущего на изготовление прогона. Простейшая подстропильная конструкция выглядит, как прямоугольная рама, состоящая из верхнего пояса — прогона, нижнего пояса — лежня, вертикального заполнения — стоек и нескольких ветровых связей, которые делают из доски толщиной 40–50 мм. Например, подстропильную конструкцию длиной 9 м можно сделать из двух брусьев длиной по 4,5 м и трех стоек, стыкуя брусья по длине на средней стойке. Либо двух брусьев и одной стойки, если есть возможность опирания концов прогона на стены фронтонов. Такой прогон называется разрезным.

    Рисунок 92. Варианты подстропильных конструкций.

    Рисунок 93. Стойки под боковым и центральным прогоном.

    Стропила, опертые на две опоры без каких-либо дополнительных упоров. Применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м.

    Рисунок 94. Наслонные стропила без подкосов.

    Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку.

    Рисунок 95. Схватка между стропилами.

    Еще одна опора стропильной ноги – подкос, другое название подстропильная нога.

    Рисунок 96. Наслонные стропила с подкосами.

    Устанавливается под углом к горизонту не менее 45° и превращает стропило из однопролетной балки в двухпролетную неразрезную. Что позволяет уменьшить сечение стропильной ноги при той же нагрузке, а пролет, перекрываемый двускатной крышей, увеличить до 14 м.

    В зданиях, имеющих две продольные внутренние несущие стены, либо внутренние несущие стены расположены поперек здания, используют две подстропильные конструкции, состоящие из сквозных прогонов (балок уложенных вдоль крыши), опертых через брусья стоек на лежень и далее на внутренние стены.

    Рисунок 97.Стропильная система для зданий с двумя внутренними несущими стенами.

    Но, может быть, применено решение и без устройства прогонов, в этом случае стойки подводятся под каждую стропильную ногу.

    На вальмовых крышах и крышах с ендовами необходимо устанавливать стропила направленные к углам стен (внешним или внутренним). Эти стропильные ноги называются диагональными или накосными. Диагональные стропила длиннее обычных, кроме того, на них опираются укороченные стропила скатов (стропильные полуноги), которые называются нарожниками. Поэтому накосные стропила, как правило, несут нагрузку примерно в полтора раза большую, чем обычные стропила. Сдваивание стропил позволяет применять для устройства накосных стропил те же доски, что и для обычных стропил. Иными словами, применение досок одной высоты для изготовления всех видов стропил упрощает конструктивные решения узлов крыши.

    Опора под накосную стропильную ногу – это обычный подкос либо стойка из двух спаренных досок или бруса. Стойку опирают через деревянную подкладку и гидроизоляционный слой прямо на перекрытие, если оно из железобетонных плит, и проверено на сосредоточенную силу. Подкос устанавливают под углом к горизонту 45–53°, а низ его упирают в лежень. Угол установки подкоса не играет решающей роли, главное условие, чтобы подкос поддерживал стропило в месте максимального сосредоточения нагрузки.

    Рисунок 98. Место установки дополнительных опор под диагональные стропила.

    Диагональные стропила, перекрывающие пролет до 7,5 м, подпираются только подкосом в верхней части пролета. Если накосное стропило перекрывает пролет до 9 м, в нижней части (l/4) устанавливают еще одну опору: стойку (если позволяет перекрытие), либо шпренгельную ферму. Под стропило длиной более 9 м желательно ввести третью опору по центру, здесь можно установить только стойку, значит, перекрытие должно быть железобетонным и проверенным на сосредоточенную силу, либо в его конструкцию включают балку, на которую можно будет опереть стойку.

    Рисунок 99. Виды шпренгелей.

    Накосные стропила, расположенные в ендовах, подпереть шпренгельной фермой нельзя, так как угол стен, образующий ендову, внутренний, поэтому их подпирают стойками либо, если не позволяет перекрытие, подкосами. В этом случае, в отличие от диагонального стропила вальмы, максимальная нагрузка приходится на нижнюю часть стропильной ноги. Сюда и нужно упирать подкос (см рисунок 98).

    Еще одним элементом стропильной системы являются кобылки. Кобылкапредставляет собой используемый для удлинения стропильной ноги отрезок доски, применяемый при обустройстве свеса кровли. Ее используют в случаях, когда длина досок, использованных для изготовления стропил, оказывается недостаточной. Свес кровли предназначен для отведения со стен воды и предотвращения их намокания талыми и дождевыми водами, которые стекают на них с крыши.

    Если возводится такая кровля – кобылки монтируют с отступом от стены, составляющим как минимум 40 сантиметров. Доска, используемая для их изготовления, должна иметь меньшую ширину, чем доска, из которой изготовлено стропила. Так, при изготовлении стропил из досок сечением 150х50 мм для изготовления кобылок берут доску, сечение которой составляет 100х50 мм и т.д.

    Применение кобылок в процессе монтажа системы стропил позволяет:

    1. Использовать древесину меньшей длины при ее изготовлении;

    2. Как подъем стропил, так и их монтаж на мауэрлат облегчается за счет уменьшения веса стропильной конструкции;

    3. Выведение линии карнизного свеса значительно проще при использовании легких коротких кобылок, чем при помощи стропильных ног;

    4. В случае повреждения или гниения кобылки ее можно безболезненно заменить, не производя разборку всей кровли.

    Рисунок 100. Кобылки.

    Слуховое окно – окно в кровле здания, предназначено для естественного освещения и проветривания чердачных помещений, иногда – для выхода на крышу.

    В зависимости от типа крыши над слуховым окном, их подразделяют на следующие разновидности:

    — слуховое окно с плоской крышей. Оно подходит для случаев, когда на чердаке необходимо побольше света и свежего воздуха. Для такого окна предусматривается водосток, поэтому его делают с наклоном кровли от 5 до 15°;

    — четырехугольное слуховое окно с односкатной крышей. Очень похоже на предыдущий вид. Основное различие заключается в том, что это слуховое окно имеет угол наклона от 15° и выше. Крыша у таких окошек может быть прямоугольной, торцевой и в виде трапеции;

    — слуховое окно с двухскатной крышей. Такое окно доставит наибольшее количество света вподкровельное пространство;

    — треугольное слуховое окно;

    — полукруглое слуховое окно. Изогнутая форма боковых стенок такого слухового окна позволяет гармонично вписать односкатную крышу в основную кровлю и придать всему зданию особенный, необычный внешний вид;

    — стеклянное слуховое окно или зенитный фонарь.

    Виды стропильных систем

    Лучше всех пропускает свет на чердак или мансарду и смотрится как внутри, так и снаружи очень красиво.

    Жестких правил проектирования слуховых окон нет, так как их расположение и размеры зависят от индивидуальных представлений проектировщика, актуальных тенденций в архитектуре и того, какую функцию будет нести это окно — декоративную или практическую. Требования здесь больше распространяются на эстетическую сторону этого элемента кровли. Слуховое окно должно гармонично смотреться в общем плане здания: не располагаться слишком близко к коньку или карнизу крыши, а также к фронтонам (боковым сторонам). Важно выдерживать минимальное расстояние между двумя слуховыми окнами — 0,8 м. Меньшее расстояние усложняет укладку кровельного покрытия и последующие профилактические осмотры кровли. Кроме этого в узких местах возможно образование снеговых мешков. Также при проектировании слуховых окон необходимо грамотно учитывать гидро- и теплоизоляцию, защиту от таянья снега, защиту деревянных конструкций.

    Дата публикования: 2015-11-01; Прочитано: 3623 | Нарушение авторского права страницы

    Стропильная нога: система, обработка, пропитка

    стропильная ногаСтропильная система оборудуется для укладки материала покрытия кровли и обеспечивает прочность и надежность возводимой крыши. В данной статье рассказано о том, как выполняется монтаж системы стропил и какие элементы (стропильная нога, мауэрлат и т.д.) она в себя включает.

    Крыша – это несущая конструкция, выполняющая целый ряд функций:

    • Принимает на себя все нагрузки извне, такие как вес самой кровли и ее элементов;
    • Передает нагрузку с обрешетки и уложенного на ней материала на внутренние опоры и стены здания;
    • Придает зданию эстетичный внешний вид;
    • Ограждает помещение чердака от внешнего мира и т.д.

    К основным несущим элементам крыши можно отнести стропила, обрешетку и мауэрлат. Помимо этого несущая конструкция включает в себя целый ряд дополнительных элементов крепежа, таких как стойки, ригели, распорки, подкосы и многие другие.

    На прочность и надежность кровли непосредственное влияние оказывает ее несущая конструкция — система стропил. Стропила представляют собой основную несущую часть конструкцию кровли.

    Стропильная система должна выдерживать не только вес самой кровли, но и снежного покрова на ней и давление ветровых потоков, поэтому ее расчет производится с учетом таких характеристик, как материал кровли и климатические условия местности.

    Конструкция стропильной системы

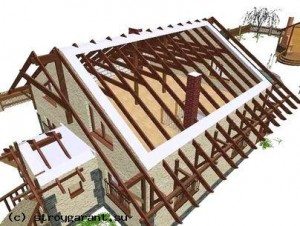

    обработка стропилПример стропильной конструкции

    Жесткость кровельного каркаса обеспечивается креплением стропил между собой, в результате чего получают прочную стропильную систему. Для того чтобы крыша не была сорвана порывами ветра, каркас следует надежно связать с коробкой здания.

    Наиболее часто при строительстве коттеджей и загородных домов применяются стропильные системы из древесины, отличающиеся простотой изготовления и монтажа.

    Кроме того, если при строительстве стен были допущены ошибки, довольно легко выполняется дополнительная обработка стропил —  укорачивание, наращивание, подтесывание и т.д.

    При монтаже системы стропил также используются дополнительные крепежные элементы, такие как:

    • Шурупы;
    • Болты;
    • Гвозди;
    • Хомуты;
    • Скобы.

    Помимо крепления их применяют для усиления несущей конструкции кровли. Детали кровли, связанные друг с другом, в результате чего получается стропильная ферма, основу которой составляют треугольники, являющиеся наиболее жесткой геометрической фигурой.

    При выборе материала, из которого будет изготавливаться и монтироваться стропильная система, следует принимать во внимание различные архитектурные и конструктивные нюансы данного проекта.

    Важную роль также играет противопожарная и антисептическая пропитка для стропил, оказывающая непосредственное влияние на длительность срока службы кровли.

    Стропильная система, состоящая из стропильных ног, является основной несущей частью кровли. Монтаж стропил выполняется под углом, равным углу уклона кровельных скатов.

    Нижние части стропильных ног опираются через мауэрлат, позволяющий распределить нагрузку равномерно, на внешние стены. Верхними концами ноги стропил опираются на промежуточные подгоны или брус под коньком.

    Оттуда нагрузка при помощи системы стоек передается на несущие внутренние стены.

    Виды стропил

    Состав висячих стропил:

    1. Нога стропила;
    2. Ригель;
    3. Перекрытие чердака.

    Элементы наслонных стропил:

    1. Мауэрлат;
    2. Нога стропила;
    3. Затяжка;
    4. Бабка;
    5. Подкос.
    система стропилВисячие (слева) и наслонные (справа) стропила

    Различают две разновидности стропил: висячие и наслонные:

    1. Висячие стропила имеют только две точки крайних опор (например, на стены дома без использования промежуточных опор), при этом их ноги стропил работают на изгиб и сжатие. Конструкция висячих стропил создает серьезное распирающее усилие по горизонтали, передаваемое стенам. Для уменьшения данного усилия используется растяжка, при помощи которой выполняется соединение стропильных ног. Растяжку располагают как в основании стропил, которая становится тогда балкой перекрытия, что является наиболее распространенным вариантом для мансардных кровель, так и на большей высоте. Увеличение высоты расположения растяжки требует повышения ее мощности и надежности ее крепления к стропилам.
    2. Установку наслонных стропил выполняют в зданиях с несущей средней стеной или промежуточными опорами в виде столбов, концы которых опираются на внешние стены, а середина – на опоры или внутреннюю стену. Элементы таких стропил выполняют функцию бабок, работая только на изгиб. Конструкция наслонных стропил меньше веса висячих, требует меньшего расхода материалов и, соответственно, меньших финансовых затрат. Монтаж наслонных стропил выполняется, когда опоры удалены друг от друга не более, чем на 6,5 м. При установке дополнительной опоры наслонные стропила могут перекрывать ширину до 12 м, а при двух опорах – до 15 м.

    Важно: при монтаже единой конструкции кровли для нескольких пролетов допускается чередование наслонных и висячих стропильных ферм. В местах, где промежуточные опоры отсутствуют, используют висячие стропила, а в остальных местах – наслонные.

    Ноги стропил обычно опирают не напрямую на стены дома, а на специальный брус, называемый мауэрлатом. Он может быть расположен по всей длине дома либо подложен только под ноги стропил.

    В случае деревянных конструкций в качестве мауэрлата используется брус или бревно, являющееся верхним венцом сруба.

    В случае кирпичной кладки стен маэурлат представляет собой брус, установленный вровень с внутренней поверхностью стены, ограждаясь выступом кладки снаружи. Между кирпичом и мауэрлатом необходимо уложить слой гидроизолирующего материала, например – рубероид в два слоя.

    Полезно: в случае небольшой ширины стропильных ног со временем может произойти их провисание. Во избежание этого применяют специальную состоящую из ригеля, стойки и подкосов решетку.

    В верхней части конструкции стропил независимо от типа кровли производят укладку прогона, соединяющего между собой фермы или стропила.

    На данном прогоне впоследствии обустраивают конек кровли.  В тех местах, где несущие стены отсутствуют, пятки ног стропил опирают на продольные балки достаточной мощности – прогоны боковые.

    Их размеры зависят от действующей нагрузки.

    пропитка для стропилКрепление стропил к мауэрлату

    Углы наклона скатов кровли задаются застройщиком с учетом типа здания и назначения пространства чердака.

    При этом следует также помнить о том, что на угол наклона влияет также выбранный для покрытия кровли материал:

    • При рулонном покрытии рекомендуемый угол уклона составляет от 8 до 18º;
    • При покрытии листами асбоцемента или стали кровельной – от 14 до 60º;
    • При покрытии кровли черепицей – от 30 до 60º.

    После того, как возведены несущие стены дома, начинают монтаж системы стропил. Чаще всего система стропил рубленого деревянного дома существенно отличается от стропильных систем домов из кирпича, блоков пеногазобетона и панельных или каркасных деревянных домов. Эти отличия довольно значительны даже при одинаковых форме, виду и типу крыши.

    Основными элементами несущей конструкции являются обрешетка и стропильные фермы. Сама кровля является только наружной частью крыши, укладываемой на несущей конструкции, которая состоит из обрешетки и балок стропил.

    Для изготовления стропил независимо от типа конструкции рекомендуется использовать материал сечением 200х50 или 150х50 мм.

    Для изготовления обрешетки большинства покрытий применяются доски и бруски, размеры которых составляют 50х50 (40х40) или 150х25 (100х25) мм. Расстояние между ногами стропил составляет в среднем 90 см.

    При уклоне крыши, превышающем 45º, данное расстояние увеличивают до 100-130 см, а при строительстве в местности с большим количеством выпадающего снега – уменьшают до 60-80 см.

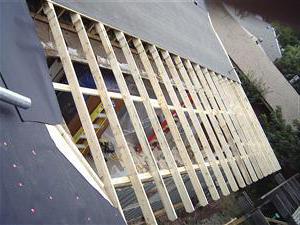

    Укладка обрешетки на стропилаУкладка обрешетки на стропила

    Для более точного расчета шага стропильных ног следует учитывать их сечение и расстояние между соседними опорами (стойками, прогоном конька, подкосами) несущей конструкции, а также тип материала, используемого для покрытия кровли.

    В случае, если жесткость в плоскости ног стропил обеспечивается непосредственно фермами, противостояние нагрузкам ветра, возникающим со стороны фронтона (щипца) обеспечивается установкой требуемого количества диагональных связей.

    В качестве таких связей могут использоваться доски толщиной 3-4 см, которые прибиваются в основании крайней ноги стропила и в средней части соседней ноги.

    Стропильные ноги являются основным элементом системы стропил, поскольку именно на них ложится основная нагрузка кровли.

    Поэтому рассчитывать и монтировать, как саму стропильную систему следует тщательно и грамотно, чтобы крыша служила как можно дольше и эффективнее.

    Нога стропильная: описание, особенности расчета, размеры

    Возведение крыши дома является завершающим этапом строительства. Это ответственное мероприятие, от которого зависит как долговечность эксплуатации постройки, так и безопасность проживающих здесь людей. Без правильного расчета в этом деле не обойтись.

    Обязательным элементом всей системы является нога стропильная. На нее будут приходиться постоянные и временные нагрузки. Поэтому, прежде чем производить монтаж кровли самостоятельно, необходимо ознакомиться со всеми деталями этого процесса. Существуют определенные нормы и правила, которые регламентируют обустройство стропильной системы.

    Общая характеристика

    Стропильная система кровли является основной несущей конструкцией. На нее приходится основная нагрузка. Чтобы обеспечить надежность системы, каждая стропильная нога крепится жестко. Это позволяет кровле выдерживать порывы ветра, снежные наносы и прочие воздействия.

    Нога стропильная

    Материалом для подобных элементов конструкции чаще всего служит древесина. Ее проще корректировать, а стоимость работ значительно снижается. Следует уделить особое внимание особым антисептическим и противопожарным пропиткам.

    Угол наклона стропильных элементов равняется уклону скатов кровли. Низ стропильных ног упирается в мауэрлат. Это позволяет равномерно распределять нагрузку. Верх этих элементов опирается на брус под коньком или промежуточные подгоны.

    Стропильные ноги порой еще называют диагональной или накосной ногой, а также просто стропилом.

    Нагрузка

    Нога стропильная подвергается различным нагрузкам. Это постоянные и временные разновидности. К первой группе относят суммарный вес, которым обладает стропильная система, а также прочие материалы кровли (пароизоляция, гидроизоляция, рубероид, шифер). Также сюда относят элементы внутренней отделки помещения или мансарды.

    Стропильная нога

    Временные нагрузки могут возникнуть вследствие самых разных причин. Их можно просчитать только приблизительно. В этом случае учитывают максимально возможную величину осадков, которая может наблюдаться в этой климатической зоне. Также на кровлю могут воздействовать порывы ветра. Если в этой местности они продолжительные и обладают большой силой, следует учитывать эту особенность при расчетах.

    Необходимо учитывать вес людей, которые будут выполнять строительство или обслуживание кровли в будущем, а также суммарную величину их инструмента. Учитывают нагрузку, которую будет оказывать дополнительное оборудование (дымоход, антенна, аэратор, вентиляция и т. д.). Если на кровле будут установлены дополнительные сооружения, учитывают и их вес.

    Правила расчета

    Чтобы выполнить расчет стропильной ноги, следует после оценки нагрузки определиться с типом материала, а также видом самой кровельной системы. Она может быть подвешенной или наслонной. В первом случае стропила имеют две точки, но которых стоят крайние опоры. Это создает распирающее усилие по горизонтали. Ноги стропил выполняют работу на сжатие и изгиб. Чтобы снизить это усилие, выполняют их соединение при помощи растяжки.

    Расчет стропильной ноги

    Наслонный тип конструкции применим в строениях со средней несущей стеной или промежуточными опорами, концы которых примыкают к внешним стенам. Стропильная нога при этом выпо

    конструкция и узлы крепления наслонных и висячих стропил, типы подкосов, как усилить стропила

    Содержание:

    Хозяева, решившие построить частный дом, как правило, отдают предпочтение более дешевой крыше с двумя скатами. Устройство такого типа кровли – довольно простое и практичное. Благодаря своей прочности, она отлично защищает дом от практически любой непогоды. В этой статье мы подробно расскажем об устройстве стропильной системы двухскатной крыши – как самой важной составляющей ее конструкции.

    наслонные стропила конструкция и узлы

    Коротко о понятии двускатной крыши

    Двускатной именуют такую крышу, которая имеет два плоских ската в виде прямоугольника, закрепляемых вверху под углом, и треугольных проемов, расположенных в торцах, в которые монтируются фронтоны. Для обеспечения надежности и долговечности конструкции используются разного рода подпорные и поддерживающие узлы. Самой главной считается система стропил, о которой мы и поговорим ниже.

    Узлы конструкции крыш с двумя скатами

    По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.

    Мауэрлат

    Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.

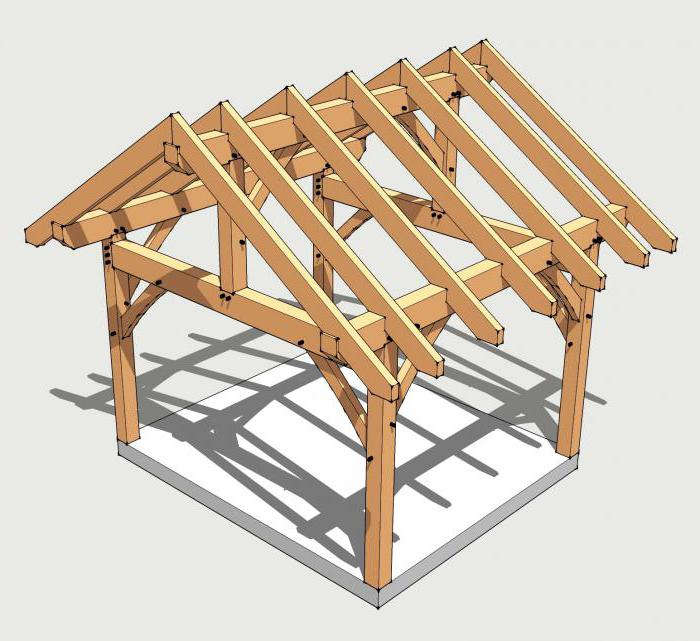

    стропильная конструкция двухскатной крыши

    Стропильная нога

    Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.

    Лежень

    Представляет собой аналогичный мауэрлату квадратный брус - 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.

    Затяжка

    Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.

    Стойки

    Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.

    Подкосы

    Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.

    Обрешетка

    Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.

    узлы крепления стропильной системы

    Конек крыши

    Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.

    Свес кровли

    Является элементом, выходящим из-за стены приблизительно на 40 см, он не дает дождевым осадкам промочить стены.

    Кобылки

    Давайте разберемся,что такое кобылка и для чего она нужна. Этот узел крепления стропильной системы необходим для организации свеса крыши. Кобылки используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.

    Разновидности стропильных систем

    Таких систем насчитывается две: наслонного и висячего типа. Ко второму типу прибегают тогда, когда внешние стены дома находятся на удалении друг от друга на 10 м или еще меньше. К нему еще прибегают в случае, когда между стенами не планируется устанавливать несущую стену, разделяющую дом на две части.

    типы стропил

    В иных случаях нужно устанавливать систему стропил наслонного типа. Если возводящийся дом разделяют не несущей стеной, а колонами, то устанавливают одновременно две стропильных системы. Стропила, которые укладывают под укосом, будут опираться на колонны, а висячие должным образом будут расположены между ними.

    Висячая стропильная система

    Такая конструкция характеризуется тем, что в качестве опор под стропила выступают боковые стены. Негативным нюансом является то, что возникают распирающие нагрузки, которые спустя некоторое время могут повреждать стены. Для недопущения этого, соединение стропильных ног осуществляют при помощи затяжек. Таким образом создается жесткий треугольник, который не деформируется из-за нагрузок, а висячая стропильная система двухскатной крыши остается надежной и устойчивой. Нередко затяжки заменяют балками перекрытия, в особенности это требуется, если вы планируете возводить мансарду под крышей.

    подкос в стропильной системе

    У такой стропильной конструкции двухскатной крыши есть и положительные стороны, а именно – можно не производить крепление мауэрлата. К тому же, довольно просто устанавливаются узлы конструкции, в которых стропильные ноги опираются на стены. Для придания ферме ровных очертаний и устойчивости, через слой изоляции прокладывают доску, тем самым увеличивая площадь опоры. Ниже опишем главные типы трехшарнирных висячих стропил.

    К первому виду можно отнести обычную треугольную трехшарнирную арку. Такая конструкция является несложной – это закрытый треугольник с двумя верхними сторонами, предназначенными для противодействия нагрузкам на изгиб. Вместо затяжки в этой конструкции можно использовать стальной тяж. Карнизный узел можно выполнить одним из существующих конструкционных решений: при помощи ортогональной лобовой врубки или с использованием дощатых или пластинчатых креплений.

    Особенности крепления узлов висячих стропил

    Далее следует трехшарнирная треугольная арка с усиленной бабкой или подвеской. Такую разновидность использовали давным-давно, при строительстве огромных помещений промышленного или сельскохозяйственного назначения, имеющих пролеты свыше шести метров. Она не подходит для сооружения частных домов. В основе ее лежит то, что масса затяжки приходится на конек. Данные узлы скрепляются между собой и хомутом подвески методом косого или прямого прируба. В качестве крепежных элементов применяются болты. Подвеску из дерева именуют бабкой, а из стали – тяжом. Данный элемент свисает с узла карниза. Затяжку закрепляют к ее низу через накладки из дерева. В качестве переходников используются хомуты, дающие возможность изменять прогиб затяжки в случае ее провисания.

    Третьей следует трехшарнирная треугольная арка с приподнятой затяжкой. Если вы собираетесь обустроить под крышей мансарду, то такая схема в данном случае подойдет, как нельзя лучше. Растяжка устанавливается не снизу, а сверху. Стропила закрепляются на балке мауэрлата методом ползуна. Таким образом, нагрузка распределяется равномерно, а вся система становится устойчивой. При этом торцы стропил должны выходить за пределы наружных стен дома с крышей с открытыми стропилами. Если вы собираетесь устанавливать подвесной потолок или прокладывать слой изоляции, то затяжку лучше уравновесить подвеской.

    как усилить стропила двухскатной крыши

    Существует и трехшарнирная треугольная арка с ригелем. Ее устанавливают, когда присутствуют довольно высокие распорные нагрузки. В нижней части закрепляется затяжка, а сверху – ригель. Установка мауэрлата в данном случае не нужна. Учтите, что ригель не должен быть оснащен шарнирным креплением к стропилам, иначе конструкция получится шаткой.

    Далее стоит рассказать об арках с дополнительными подкосами в стропильной системе. Если вы решили устанавливать длинные стропила, то их нужно будет подпирать. Для этой цели потребуются подкосы, которые будут уменьшать нагрузку на прогиб на стропила. В виду отсутствия несущих стен, подкосы придется убирать в бабку. Как правило, затяжка в такой системе – комбинированная, скрепленная прирубом. Таким образом, происходит подтягивание вниз конькового узла, который, в свою очередь, сжимает подвес и стропила.

    Наслонная стропильная система двухскатной крыши

    Имеют свои узлы конструкции и наслонные стропила. Прямо в центре такой системы устанавливается вертикальная балка, через которую масса всей крыши направляется от конька к несущей стене, расположенной посредине здания.

    В безраспорном типе наслонных стропил стропильные ноги испытывают лишь усилие на изгиб.

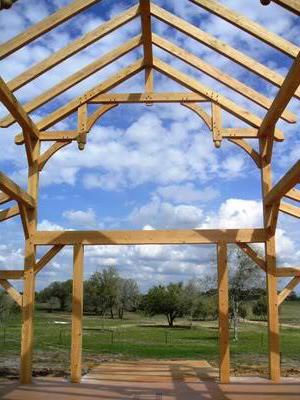

    крыша с открытыми стропилами

    Их установку можно осуществлять одним из трех вариантов:

    • В роли опоры под стропила выступает мауэрлат. Крепление осуществляется при помощи метода врубки зубом. Для надежности используют хомуты или проволоку. Верхушки стропил укладывают на прогон конька, скрепляют конструкцию методом скользящих опор. Пробоины сверху стропил нужно не забыть закрепить.
    • Второй вариант является наиболее популярным. В данном случае нижняя часть стропил закрепляется к мауэрлату подвижным методом соединения – ползуном, или штучным бруском. Для лучшей фиксации ноги, сверху можно вбить гвоздь или закрепить гибкую стальную пластину. Уложенные на прогоне конька стропила закрепляют или пробоинами попарно, или по одному к прогону.
    • Наконец, последний из методов монтажа выделяется тем, что стропила и прогон конька закрепляются наглухо. Достигается это за счет набивания дощечки с двух сторон в одном направлении с брусом конька. Данный метод сложнее реализовать, из-за чего применяется он не так часто.

    Правила установки стропил наслонного типа

    Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.

    Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.

    наслонные стропила узлы

    В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения. Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.

    К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.

    Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.

    Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.

    В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.



    About Author


    admin

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
