Порядовая схема небольших печей стояков для дополнительного обогрева: готовые чертежи 20 печей | КЛАДКА ПЕЧЕЙ – Кирпичные печи для дома чертежи с порядовками

Содержание

Печи своими руками схемы чертежи

Как построить печь для дома своими руками – чертежи и полезные рекомендации

В последние несколько лет на пике популярности находится печное отопление. которое представляет собой не только экономный вид обогрева загородного дома, но и колоритный элемент интерьера, а также является показателем вкуса владельца жилища и его достатка. Для строительства такой конструкции лучше всего пригласить профессионала, который сможет все сделать на высоком уровне. Но сегодня проблема состоит в том, что профессия печник практически позабыта, и найти настоящего мастера порой очень трудно. Поэтому, стоит задуматься над тем, чтобы возвести печку для дома своими руками, чертежи которой можно найти в интернете, а материал подобрать в строительном магазине.

Разновидности печей

Чтобы сложить печку своими руками согласно всем правилам, придется приложить немало усилий, а также ознакомиться с некоторыми тонкостями процесса, ну и, естественно, приготовиться к затратам на строительные материалы.

Перед началом процесса, стоит определиться, какая конструкция вам необходима, учесть свои потребности в отоплении, а также габариты дома.

Русская печь из кирпича

Данный вариант представляет собой самую многофункциональную печную конструкцию, которая имеет место для отдыха, называемое лежанкой. Кроме лежанки, которая не столь существенна в предназначении печи, настоящая русская печь в первую очередь обустраивается варочной камерой, то есть топкой. Она располагается как раз под лежанкой, отчего так бывает приятно и тепло на этом месте. Этот элемент имеет сводчатую конструкцию, в которой получаются и прекрасный хлеб, и все блюда, требующие длительного томления. Рядом с топочной камерой находится варочная плита, а под ней уже устраивается поддувало, которое обеспечивает постоянный процесс горения дров. Кроме того, имеется специальная ниша для хранения пищи в горячем виде.

Как правило, размеры стандартной кирпичной печи достигают 2-х метров в высоту и 2,5 метров в длину, а также 1,5 метра в ширину. Такие внушительные габариты дают возможность отапливать помещение площадью более 40 квадратных метров. Минус конструкции – требуется большое количество топлива.

Более компактный вариант печи, ее ширина и длина не превышают 1 метра. Назначение конструкции – обогрев помещения и приготовление пищи. Особенность такой печки заключается в том, что на кухне располагается плита, а вся остальная часть выводится в другое помещение.

Минусом шведки является высокая опасность возгорания, поэтому ее оборудуют заслонками.

«Голландка»

Несмотря на свое иностранное название, данный тип печей был придуман русскими мастерами. Ее основное предназначение – это отопление дома. Особенность конструкции – компактные размеры и максимальная теплоотдача, связано это с извилистым дымоходом.

Строится «голландка» только из кирпича, который быстро накапливает в себе тепло и постепенно его отдает.

Строительство печи своими руками

Независимо от выбора типа конструкции печи, она должна отвечать требованиям пожарной безопасности. В связи с чем, большое внимание уделяется подготовительному этапу:

  • Разработка подробных чертежей.
  • Выбор места для установки печи.
  • Выбор материалов для строительства.
  • Подготовка инструмента.
  • Составление сметы предстоящих расходов.

Самый важный этап – это подготовка чертежей, так как именно от грамотно составленной схемы будет зависеть конечный успех. Сегодня можно приобрести уже готовый проект, а также просмотреть в интернете специальные видеокурсы, чтобы сделать все своими руками и тем самым сэкономить средства.

При выборе места установки очень большую роль играет площадь помещения и тип печи. В этом деле много тонкостей, поэтому опытные специалисты рекомендуют начинающим строителям печей создать уменьшенную копию конструкции, чтобы понять все нюансы кладки и исключить ошибки.

Выбор инструмента

При кладке печи потребуются не только строительные, но еще и измерительные, а также вспомогательные инструменты:

Материалы для кладки печи

  • Совковая лопата.
  • Расшивка для уплотнения раствора в швах кладки и придания им презентабельного вида. Это в том случае, если печь в дальнейшем не будет отделываться другими облицовочными материалами или штукатуриться.
  • Болгарка.
  • Металлическое сито с ячейками не более 2 мм.
  • Кельма.
  • Перфоратор с насадкой «миксер».
  • Молоток-кирка.
  • Рулетка.
  • Отвес.
  • Печная линейка.
  • Строительный уровень.
  • Ведра, швабры с тряпками и т.д.

Подготовка материала

Все печки – это кирпичные конструкции, поэтому в первую очередь следует подобрать качественный материал. Сегодня на рынке имеется 4 вида кирпича:

  • Ручной формовки.
  • Огнеупорный
  • Силикатный.
  • Керамический.

Кирпич и раствор

Облицовка выполняется керамическим кирпичом, желательно марки М-500, который выдерживает многократные циклы нагревания и охлаждения. Для кладки топочной камеры требуется только огнеупорный кирпич.

Кроме того, понадобится:

  • Песок – обязательно без примесей, поэтому его придется просеять.
  • Глина – от ее разновидности зависят пропорции. Рекомендуется использовать материал нормальной жирности.

Идеальный вариант – это когда фундамент был сформирован в процессе строительства дома. Самая популярная техника его возведения – это вырыть котлован и залить его бетоном согласно размерам будущей печки, после чего выложить основание из кирпича. Фундамент должен быть шире габаритов печи на 15 см с каждой стороны. Обязательное условие – гидроизоляция при помощи двух слоев рубероида, уложенных на бетонное основание.

Процесс кладки

Приготовив раствор, можно начинать создавать печку своими руками, пользуясь при этом кельмой, но кому-то, возможно, удобнее работать шпателем или мастерком. Особенность процесса заключается в том, чтобы сделать швы между кирпичами меньшей толщины. Это сделает конструкцию прочнее и долговечнее, а также более теплоемкой.

Первый слой вашей будущей печки должен выкладываться с соблюдением всех рекомендаций и правил. Сначала выполняется кладка наружного слоя из кирпичей, а затем середина. Швы нужно тщательно заполнить раствором, чтобы не образовалось пустот.

Первые ряды строятся только из цельного кирпича, с обязательной перевязкой швов, ну а затем материал придется разрезать. Колотый кирпич рубленой стороной направляют вовнутрь кладки, особенно при создании дымовых каналов, чтобы не вызвать засорения дымохода.

Для наружной части трубы, в крайнем случае, можно использовать и силикатный кирпич, свойства которого позволяют выдерживать резкие температурные перепады и осадки. Но сам дымоход выполняется только из красного обожженного кирпича. Отверстие топки перекрывают специальной «замковой» выкладкой, используя металлический уголок.

Через 2-3 недели можно осуществить первую топку, созданной своими руками печки.

Заключение

Барбекю из кирпича

Звук потрескивающих дров, вид горящего огня и мерцание углей позволят снять стресс после напряженного дня. Главное, чтобы печка была возведена своими руками правильно, поэтапно, только тогда она сможет прослужить десятки лет и радовать своим теплом.

Кладки печей для дома: чертежи и схемы

Классические русские дровяные печки для дома обладают характерными преимуществами.

Вместо устаревших, несовершенных устройств сегодня внедряются в жизнь новые, более современные образцы отопительных печей.

Грамотный мастер, который внедряет в жизнь новые типы подобных конструкций, должен хорошо представлять все недостатки старых образцов, которые сохранились. Он должен уметь произвести их ремонт либо переделку. Для этого он обязательно должен быть знаком с наиболее распространенными образцами не только новых, а и устаревших устройств, а также знать их чертежи и уметь применять свои знания на практике.

Схема кладки двухъярусной печи для дома

Схема двухъярусной печи
1. Пустоты.

2. Верхний колпак.
3. Подвертка.
4. Насадная труба.

На первом рисунке изображена двухъярусная печь. Она состоит из двух конструкций, которые стоят одна на другой. Размеры каждой из печей составляют 165х51х238 см. Теплоотдача нижней печки равняется 3200 ккал в час, а верхней – 2600 ккал в час.

Печи для дома разделяются кирпичной выкладкой с пустотами для того, чтобы была возможность облегчить вес и сэкономить некоторое количество кирпича. Выкладка, которая заполняет пространство между верхней и нижней печью, будет служить основанием для первой.

Нижняя и верхняя печи имеют полностью одинаковую конструкцию. Система дымооборотов здесь бесканальная. Газы поступают из топливника в верхний колпак, который имеет насадку. Газы, остывая, опускаются и на уровне дна топливника через подвертку уходят в насадную дымовую трубу.

Дымовая труба нижней печи проходит в верхней, в связи с этим поверхность нагрева несколько меньше у последней. Верхняя конструкция имеет свою отдельную дымовую трубу. Данное устройство отличается простотой кладки, а схема движения газов достаточно проста. Прочистка нижней конструкции должна происходить через дверцу в задней стене. В боковой стене – верхней. Печь работает на антраците либо каменном угле. Обе трубы оборудуются парой дымовых задвижек.

Верхняя часть пустот в двухъярусных печах достаточно часто перекрывается сплошной плитой из железобетона. Перекрытие плитой будет способствовать устойчивости и прочности всей конструкции массива. Кладка такого объема должна производиться особо тщательно, потому как помимо того, что конструкция должна быть перекрыта плитой, ее ремонт сильно затруднен, что способно вызвать некоторые трудности.

Тщательно должна быть выложена и дымовая труба нижней конструкции. В случае если в кладке имеются неплотности, стена, которая разделяет обе трубы во втором этаже, будет пропускать тепло от верхней конструкции даже в том случае, если обе дымовые задвижки закрыты.

В общий массив можно объединить печи практически любой конструкции, которые имеют квадратную либо прямоугольную форму и работают на любом виде топлива. Такая система станет хорошим обогревателем для загородного дома.

Схема квадратной печи с нижним прогревом

Схема квадратной печь с нижним прогревом

Печь, которая изображена на рисунке, имеет смешанную (комбинированную) систему дымооборотов. Размер подобной конструкции составляет 102х102х238 см. Теплоотдача при этом будет составлять 4200 ккал в час.

Топливник данной печи имеет сравнительно большую высоту. Боковые отверстия, которые симметрично расположены (по 2 с каждой из сторон) будут служить для выхода газа в боковые камеры наружных боковых стенок печи. Далее газ опускается по камерам, которые соединены каналом под топливником, сзади зольниковой камеры.

Газы из каждой из боковых камер попадают через нижние подвертки в стояки, через которые далее будут подниматься в верхние боковые камеры, которые совместно образуют верхний колпак. Он состоит из 3 полостей, которые имеют П-образную форму.

Полости располагаются параллельно. Горячий газ будет задерживаться вверху средней и задней полостей колпака, а охлажденный будет переходить по нижней части через отверстия в переднюю плоскость, которая соединена наверху с дымовой насадной трубой, после чего уходить в атмосферу.

Следовательно, печь составлена из 3 колпаков: верхний колпак и 2 большие камеры. В печи есть возможность сжигать любой из видов твердого топлива. В случае если конструкция будет работать на антраците либо каменном угле, стенки топливника понадобится выкладывать из огнеупорного кирпича.

Кладка печи с преимущественным нижним прогревом

Схема печи с преимущественным нижним прогревом:
1 и 3. Опускные стояки.
2. Подъемный стояк.
4. Дымовая труба.
5. Чистка.
6. Дымовые задвижки.

На следующем рисунке изображается печь, которая имеет преимущественный нижний прогрев. Ее размеры составляют 115х56х231 см. Теплоотдача будет 2640 ккал в час. По системе дымоборотов данную конструкцию можно будет отнести к комбинированным канальным печкам с нижним подогревом.

Дымовые газы будут опускаться из топливника, после чего стояком подниматься к перекрыше. Оттуда 2 параллельными ходами будут опускаться до 16 ряда кладки. Далее они будут уходить в последний подъемный стояк, который переходит в дымовую трубу.

Данная конструкция весьма рациональна и проста. Она способна обеспечить достаточно неплохой прогрев нижней части и имеет саморегулируемость движения в 2 каналах верхней части, которую можно рассматривать как колпак с насадкой.

Принцип газовой вьюги дает возможность воздуху проходить по низу колпака (как показано пунктиром), при этом не остужать его. Данная конструкция отличается простотой кладки и способна располагаться в перегородке.

Топливная дверца и передняя стенка выходят в коридор. Устройство имеет насадную трубу. Может эксплуатироваться как на дровах, так и на каменном угле.

Кладка печи конструкции В. Е. Грум-Гржимайло

Схема печи конструкции В. Е. Грум-Гржимайло

На следующим рисунке изображается печь бесканальной системы профессора В. Е. Грум-Гржимайло. Она совершенно не имеет никаких дымооборотов. Конструкция имеет круглую форму и заключается в футляр из листовой стали. Газы будут двигаться в печи не столько под влиянием тяги дымовой трубы, сколько под действием силы тяжести. Вследствие этого более тяжелые остывшие газы будут опускаться вниз, а те, которые являются более горячими и, следовательно, более легкими, поднимутся вверх.

Данное устройство состоит из 2 частей. Нижнюю часть при этом занимает топливник. В перекрыше топливника имеется небольшое хайло (устье) для обеспечения прохода газов дыма в верхнюю часть. Верх представляет собой камеру без дымооборотов. Он похож на опрокинутый колпак вроде стакана. Именно поэтому подобные печи достаточно часто называют колпаковыми либо бесканальными.

Нагретые газы дыма не будут уходить из хайла в дымоходы, потому как они сначала поднимаются под перекрышу и, остывая, спускаются по стенкам до самого основания. Здесь они будут попадать в дымовую трубу, после чего под влиянием тяги унесутся в атмосферу.

Вертикальный А-А разрез сделан поперек топливника, а Б-Б разрез – вдоль него. Горизонтальные разрезы сделаны с 1 по 9 ряд кладки. На 9-9 разрезе можно увидеть так называемые контрфорсы. Другими словами это вертикальные ребра (в четверть кирпича), которые идут вдоль стен печи от перекрытия печки до перекрытия свода. Они будут образовывать насадку и устраиваться, чтобы увеличить внутреннюю поверхность теплопоглощения и лучше воспринимать тепло от отходящих газов печным массивом. Ребра, которые нагреты газами, могут позволить печи дольше сохранить тепло.

Устройство конструкции Грум-Гржимайло будет использовать порядка 80% тепла топлива, которое сжигается. Железный футляр способен делать стены печи толщиной в четверть кирпича, в связи с чем устройство достаточно быстро способно нагреваться.

Отопительно-варочная печь представляет собой двухярусный колпак. Нижний ярус прогревается сильнее, что позволяет обогреть холодный воздух в низу помещения.

Кладка такой конструкции вовсе не сложна. Достоинством является то, что если дымовая задвижка на трубе будет неплотно закрыта, печь, в своей верхней половине не будет охлаждаться от попадающего в топливник холодного воздуха. Воздух, который попадает через щели в зольниковой и топливной дверцы в топливник, поднимется через хайло. Однако в связи с тем, что он более тяжелый, чем горячие газы колпака, он сразу перельется в боковые каналы и уйдет в дымовую трубу. В связи с этим вся часть под хайлом (полностью весь колпак) не подвергнется охлаждению.

Недостатком такой конструкции будет преимущественный прогрев верхней части. Для того чтобы его уменьшить, следует устроить шпуры в 5 ряду кладки в стенах топливника. Печь будет хорошо функционировать на антраците и тощих каменных углях. В случае если конструкция будет топиться дровами (в частности сырыми), щели между контрфорсами зарастут сажей.

Чистить сажу достаточно трудно, потому что прочистные дверцы располагаются в 8 ряду и не дают возможности попасть полностью во все промежутки контрфорсов. Дым будет отводиться в коренную трубу.

Бесканальные конструкции по принципу свободного движения газа бывают квадратными либо прямоугольными. Могут выполняться в металлическом футляре либо без него. В последнем случае нужно будет утолщить стенки колпака до 1/2 кирпича.

Кладка печи теплотехнического института конструкции инженера Ковалевского

Схема печи теплотехнического института конструкции инж. Ковалевского:
1. Жаровой подъемный канал.
2. Опускные каналы.
3. Последний подъемный канал, переходящий в дымовую трубу.
4. Дымовая задвижка.
5. Окно в боковых стенках жарового канала.
6. Чистка.

Конструкция изображена на рисунке. Размер ее будет 100х85х217 см. Топливник здесь шахтного типа. Он предназначается для сжигания каменного угля.

Дымовые газы поднимаются по каналу под перекрышу, после чего попадают в 2 боковых канала. Далее они опускаются до самого низа, а после этого по сборному каналу будут подводиться к дымовому стояку. При открытой дымовой задвижке они уйдут в атмосферу.

Особенность данной схемы – различная толщина стенок дымооборотов. Первый из них, который идет от топливника, называющийся жаровым каналом, будет иметь толщину наружной стенки в 3/4 кирпича. Остальные стенки будут толщиной в полкирпича.

Данная конструкция не имеет железного кожуха. Кладка ее достаточно проста. Коэффициент полезного действия – 75-80%. Недостатком данной конструкции является возможность перегрева верхней части, в которую направляются наиболее горячие газы. Они будут достигать низа печи полностью остывшими, следовательно, прогрев нижней части отстает.

Из топливника через шурупы некоторая часть горячих газов будет попадать в баковые каналы. До некоторой степени это усилит прогрев наружных стенок нижней части. Для того чтобы очистить дымообороты от сажи, следует использовать чистки.

Колосниковая решетка может быть выдвинута. Этим она способна облегчить процесс ухода за топкой спуска шлака в зольник либо стальную коробку, которая располагается под колосниковой решеткой. Дым будет отводиться в насадную трубу.

На сегодняшний день эти печи возводятся многими людьми при строительстве дачи или загородного дома. Борьба за экономию топлива привела к появлению новых конструкций. Сегодня насчитывается большое количество разных видов, каждый из которых имеет свои преимущества и недостатки, свои особенности устройства. Выбор за вами.

Как сложить печь своими руками

Современный частный дом или коттедж отапливается современными методами и оборудованием. Но, несмотря на множество высокотехнологичных и эффективных методов вырабатывания тепла обычная кирпичная печь не теряет своей актуальности и сейчас, тем более что строительство печи своими руками – задача сложная, но увлекательная. Недаром печники ценились всегда и везде.

Кладка печи своими руками

Виды конструкций печей из красного кирпича

Даже в XXI веке домашние мастера и народные умельцы постоянно совершенствуют и изобретают новые конструкции печей, разно- и многофункциональные. И такой интерес к печному отоплению не случаен – в случае аварийной ситуации русская печь (или любая другая конструкция, работающая автономно) всегда готова поддержать в доме тепло и уют. Даже в стандартных ситуациях без обычной печки не обойтись – в каждый сезон есть период, когда ночью уже холодно, но центральное еще отопление не работает, а автономный котел включать рано. Вот тут и выручит своя самодельная печка, а как сложить русскую печь, мы рассмотрим ниже.

Традиционная русская печь в классическом исполнении

Для начинающих печников есть доступное решение, как сложить печь своими руками чертежи и схемы порядной кладки представлены ниже в разных вариантах. Если вы хотите выбрать другую конструкцию печи – узнайте, какую площадь она сможет обогреть. По функциональному назначению печи делятся на обогревательные, для приготовления пищи и комбинированные:

Печь для приготовления пищи и отопления дома

Отопительно-варочная печка из кирпича своими руками рассчитана не только на обогрев нескольких прилегающих к ней помещений, но и на полноценное приготовление пищи – на плите или в духовке. Такое сооружение чаще всего пристраивается к стене, ее дымоход (в народе систему дымоходов называют «ко́мин») служит одновременно и стеной прилегающей комнаты, а варочная плита и духовой шкаф («духовка») находятся в помещении кухни. То есть, такой вариант печи из кирпича убивает двух зайцев – и помещения обогревает, и пищу на плите можно готовить, причем в отдельной комнате, отведенной под кухню. Дополнительно отопительно-варочную печь можно оснастить и камином, и тогда она будет нести еще и дизайнерскую нагрузку.

Печь для готовки еды и обогрева комнат в доме

Печь для отопления жилья

Вариант печи только для отопления дома не предусматривает наличия плиты и духовки. Устанавливаться такая печка может в углу, по центру комнаты, в пристенном варианте или между комнатами – вариантов много. Такая конструкция ввиду того, что не имеет варочной плиты, может иметь свой встроенный камин для расширения функционала.

Печь для отопления без варочной плиты

Такая конструкция печи используется в двойном назначении – для основного и вспомогательного отопления жилья, когда нужно только периодически протапливать печь и прогревать дом – весной и осенью. Поддержание постоянной температуры в доме поможет избежать проблем с высокой влажностью и появлением плесени. Это особенно важно для домов из дерева. Такие схемы печей реализуются при наличии оборудования для приготовления пищи. Например, электрической или газовой плиты. Если дом большой, то можно установить несколько печей с разным функционалом – отдельно для отопления, отдельно для кухни, и т.д.

Печь для приготовления пищи

Русская печь только для готовки строится обычно в помещении кухни, ее упрощенная схема позволяет только готовить, но не обогревать большие объемы площадей. Хотя на самой кухне и в прилегающих комнатах всегда будет тепло.

Вариант печи для приготовления пищи без обогрева дома

Узкофункциональная кирпичная печь только для приготовления пищи — это всегда компактное сооружение, поэтому ее часто строят в небольшом дачном домике или в кухне частного дома с небольшой общей площадью помещения. По крайней мере, с такой печью на кухне не замерзнешь даже в сильные холода или при возникновении чрезвычайных ситуаций!

Вариантов печей представленных выше модификаций разработано множество. Учитываются и размеры печи, и ее функционал, и тип энергоносителей, предпочитаемый в регионе. Поэтому важно разработать проект печи, сделать эскизы или чертежи конструкции, приложить все это к месту строительства и визуально определиться с соответствием выбранной модели вашему помещению.

Выбираем для строительства кирпичной печи

Расположение печи как источника открытого огня очень важно для обеспечения пожаробезопасности дома. Кроме того, печь не должна терять в эффективности отопления на счет защитных мероприятий.

Начало строительства и выбор места

Часто печь строится позже, чем построен дом, и нужен точный расчет для прохождения дымохода между опорными балками потолочного перекрытия, поэтому составлять и рассчитывать все геометрические размеры конструкции важно не только для удобства пользования, но и в плане пожаробезопасности.

  1. Максимально эффективное отопление обеспечивается, если печь располагается не около любой наружной стены, в внутри помещения, даже по центру. Обогрев внешних стен печкой не способствует отдаче тепла в дом;
  2. Размещение печи по центру помещения или со сдвигом в любую сторону сработает при зонировании помещения с печкой. Сама печь в этом случае может сыграть роль дизайнерской перегородки, когда в одной зоне будет один оформляться дизайн, включая и ту сторону печи, которая входит в эту зону, а в другой зоне – совсем другое оформление;
  3. Если в печи нет встроенного водяного котла отопления, то для достижения максимального эффекта обогрева дома печку лучше располагать так, чтобы она входила в состав максимального количества помещений. Это может быть даже три или четыре комнаты сразу, но такой оптимальный план проще реализовать при строительстве самого дома с одновременным возведением печки в расчетном месте;
  4. Выбирая место для печки, помните, что все стороны фундаментного основания для нее должны быть на 10-15 см шире периметра печи;
  5. Для более точного определения габаритов печи ее чертежам нужно прилагать порядную схему кладки. Если проект печи заказывался, а не составлялся своими силами, то такую схему нужно требовать у исполнителя.

Схема порядной кладки русской печки

После составления проекта, выбора схемы и места для строительства русской печи нужно, исходя из сметы, закупать материалы и готовить инструменты, в том числе и специальные печные.

Инструменты для кладки русской печи

  1. Прави́ло — длинная алюминиевая или металлическая рейка, протягиванием которой по раствору выравнивают его поверхность;
  2. Специальный печной молоток в виде небольшой кирки – чтобы колоть и обтесывать кирпич;
  3. Веселка — небольшая деревянная лопатка, замена мастерка, ею удобно растирать по кладке раствор;
  4. Небольшая щетка, метелка или веник, чтобы очищать внутренние поверхности каналов от лишнего раствора;
  5. Отвес, строительный металлический уголок и уровень, чтобы проверять ровность кладки кирпича;
  6. Чертилка — стальной стержень для разметки по кирпичу. Если печь будет изразцовая, то чертилка понадобится из свинца;
  7. Плоскогубцы, рашпиль, зубило, резиновая или деревянная киянка;
  8. Строительные мастерки разных размеров (кельмы) и шпатели – резиновые и металлические;
  9. Расшивка — стальной стержень с фигурной выемкой для выравнивания раствора в межкирпичных швах;
  10. Трамбовка – деревянная чурка 20-25 см с приделанной ручкой из рейки. Нужна для уплотнения грунта под основанием печки и трамбовки песчано-гравийной подушки в под фундаментом;
  11. Строительные ванны или любые подходящие емкости, чтобы готовить глиняный и цементный раствор;
  12. Мелкое решето Сито для просеивания глины и песка;
  13. Строительные леса, стремянка, «ко́злы».

Инструменты и материалы для строительства печи

Фундамент под печку

Хорошо сложенный фундамент под печь – это фундамент, который имеет глубокое основание, и поэтому его лучше закладывать по ходу строительства дома, вместе с фундаментом всего здания. При этом эти основания не должны соприкасаться друг с другом ни в одной точке, потому что недавно залитые основания обязательно дадут усадку, что может деформировать конструкцию, вызвав разрушение соседнего фундамента.

Если печь строится в готовом доме, а пол деревянный, то доски пола обязательно удаляются по размеру основания. После этого роется траншея и проводятся все сопутствующие работы по строительству фундамента. Если пол бетонный, но толщина стяжки небольшая, то фундамент все равно необходим – просто его легче будет объединить в одну конструкцию со стяжкой пола.

Основание под русскую печь

На деревянном полу размечают периметр фундамента под печку, доски на этой площади убирают, в грунте копается яма глубиной до 700 мм. В твердом грунте можно вырыть котлован меньшей глубины, но если анализ почвы не проводился, то перестраховаться не помешает. Дно нужно утрамбовать, а стенки траншеи защитить гидроизоляцией – полиэтиленом или рубероидом.

Схема оборудования фундамента стандартная – дно устилается песчано-щебневой подушкой толщиной до 20 см, трамбуется, затем монтируется опалубка из дерева, листового железа, шифера, фанеры – из любых подручных материалов. Гидроизоляцию перед возведением опалубки снимать не нужно – она предотвратит уход влаги в почву из бетонного раствора.

Фундамент в разрезе

Фундамент не должен выходить на уровень пола – его высота должна быть меньше на 25 см, чтобы поверх бетонного основания можно было положить два ряда красного кирпича. В опалубке формируется армокаркас из прутьев Ø 4-6 мм, который скрепляется вязальной проволокой.

Пропорции бетонного раствора для заливки фундамента под печь стандартные – 1:3:3 (цемент – песок — щебень), дальше смесь нужно затворить водой до получения густой сметанообразной массы, которая должна не стекать, а падать с лопаты одной порцией. При отсутствии щебня или другого заполнителя можно работать и с обычным цементно-песчаным раствором. Залитый раствор разравнивается прави́лом по верхней границе опалубки, а затем на раствор укладывается и утапливается на глубину 15-20 мм металлическая сетка для армирования.

Теперь в работе делается перерыв на 28 суток, пока фундамент не наберет заявленную прочность около 70%. Чем тоньше слой бетона, тем раньше можно начинать продолжать строительные работы. Лучше всего бетон схватывается и затвердевает во влажной среде, поэтому первые 2-3 суток поверхность фундамента необходимо постоянно смачивать – поливать из лейки или взбрызгивать. Если этого не делать, то верхний слой бетона затвердеет раньше, и раствор, затвердевающий в глубине, будет разрывать верхнюю корку, делая в ней трещины (цемент при затвердевании немного расширяется). При этом фундамент нужно накрывать гидроизоляцией после каждого увлажнения.

Каменка подойдет для отопления небольшого дачного домика

Перед укладкой первого ряда кирпича на гидроизоляции делается разметка в размер печи. Кладут кирпич сначала без раствора, чтобы понять, как правильно перевязывать кирпичи в конструкции, и в случае необходимости переделать какую-то часть печки. Сухая кладка – процесс длительный, так как нужно насухо выложить всю печку (не считая дымохода). Но такой скрупулезный подход избавит вас от ошибок при основной кладке на раствор, когда изменить что-либо будет очень трудно, не нарушив готовые места кладки. Насухо печь выкладывается по приложенной к проекту схеме порядовки, которая может выглядеть так:

Схема порядовой укладки кирпича в печке

Здесь видно, какой ряд в какой последовательности нужно выкладывать, как должны укладываться кирпичи – в четверть, в полный кирпич или в половину, и другие подробности. При кладке печи насухо обязательно соблюдается размер всех рядов – и вертикальных, и горизонтальных. Проще это осуществить, если использовать для ограничения толщины горизонтального шва 5-миллиметровые деревянные рейки. Вертикальные швы ограничиваются визуально, «на глаз». Выложив насухо всю конструкцию, можно определить реальную высоту печки и, возможно, внести в схему какие-то изменения, касающиеся раскладки дымохода или конструкции самой печи.

Важно: Сухая кладка – непременный элемент строительства печи по любой схеме, особенно, если речь идет о дальнейшей расшивке швов между кирпичами.

Сухая кладка помогает досконально изучить все ходы горячих газов, понять, как работает дымоходный канал от топочной камеры до самой трубы. Иначе, если строить печь наобум, без изучения схемы и предварительного выкладывания конструкции насухо, можно допустить много ошибок, и некоторые будут непоправимыми. Например, очень непринужденно можно выстроить печь так, что появится обратная тяга, когда дым при растопке идет назад – в дом, а не в трубу. То есть, вся работа пойдет насмарку.

Обратная тяга – следствие неправильной кладки

Как делается основная кладка

После выведения печи во всю высоту сухой кладкой временное сооружение разбирают. Делать это нужно упорядоченно – если целые кирпичи можно складывать в один штабель, то половинки и четвертинки нужно помечать – какой номер ряда, на каком месте в ряду, и укладывать соответственно, чтобы потом не запутаться. Такая маркировка точно не заставит вас запутаться при кладке заново, и значительно ускорит процесс основной кладки, так как мастеру останется только драть заранее вымеренный кирпич, смачивать его водой и укладывать его на проверенное место на глиняный раствор.

Правила выполнения кирпичной кладки

При проведении основной кладки на края кирпичей в предыдущем ряду укладываются две калибровочные деревянные рейки, и между ними накладывает раствор слоем 60-70 мм. На раствор укладывается кирпич верхнего ряда – его необходимо выстукивать киянкой до полного совмещения с рейками. Необходим набор из трех пар таких калибровочных реек, чтобы процесс кладки не останавливался – вынуть рейку, зажатую в растворе между кирпичами, можно только тогда, когда раствор полностью схватится. Поэтому поступают так: выложив три ряда кирпича, из нижнего шва рейки вынимают и укладывают на четвертый ряд выше, предварительно очистив их от раствора. Если получается небольшой разбег в размерах вертикальных швов, для соблюдения размерности можно сделать короткий шаблон из рейки, и переставлять его в следующий шов после того, как соседние кирпичи выровняются.

Кладка печи на глиняный раствор

После изъятия реек из шва между кирпичами образуется глубокий зазор, который забивается раствором. Лишний раствор нужно убрать шпателем или мастерком (кельмой), а после схватывания раствора – расшить шов.

При укладке реек с обеих сторон кирпича изнутри кладки тоже останутся такие же зазоры без раствора, которые также полностью должны быть забиты глиняным раствором, иначе оставшийся воздух при нагревании и остывании будет понемногу расталкивать кирпичи в стороны, и постепенно в этом месте образуется микротрещина, которая может перерасти в проблему. Каждый ряд и каждый кирпич в ряду необходимо проверять уровнем – малейший перекос конструкции, работающей в режиме контрастных температур, приведет к разрушению печки.

Как сложить печь своими руками обновлено: Март 7, 2017 автором: kranch0

Читайте по теме

Источники: http://gidotopleniya.ru/pechi-kaminy/pech-dlja-doma-svoimi-rukami-chertezhi-rekomendacii-8408, http://1pokirpichy.ru/postrojki/kladka-pechej-sxemy.html, http://jsnip.ru/vodosnabzheniya/pechi-svoimi-rukami-shemy-chertezhi.html

Трехканальный отопительный щиток (порядовая схема-чертеж с описанием)

Прежде чем перейти к описанию кладки трехканального отпительного щитка, необходимо разобраться где его использование будет целесообразным. Для себя я вижу 3 функции для щитков :

—первое и основное- это совместное использование щитка с кухонной кирпичной плитой или чугунной печкой-буржуйкой. Общая теплоемкость данных печей очень низкая и не способна в полной мере круглосуточно отапливать помещение( в среднем кухонные плиты имеют теплоемкость равную 500-700 ккал/час и низкий КПД 30-45%, про такие печи обычно говорят «все тепло уходит в трубу»). В этой ситуации использование отопительного щитка позволяет увеличить теплоемкость печи примерно в 2 раза и довести КПД до 50-65%. Учитывая , что затраты кирпича, печной фурнитуры и времени работ не вилеко этот способ являеться наиболее популярным и целесообразным.

фото простой кухонной печи с трехканальным отпительным щитком

osnovaremonta.ru

—второй по популярности являеться установка отопительного щитка на 2,3 этажах дома , представляет из себя усложненную дымовую трубу способную отдавать тепло проходным комнатам с высоким уровнем КПД. При этом энергий для щитка являються дымовые газы от печи или камина установленого этожом ниже. Часто если при строительства дома в схему уже занесен проект печи с отопительным щитком его размещают внутри несущей стены не выходящей на ружу здания. Как показало время этот метод тоже вполне оправдан и имеет право на жизнь.

продолжение отопительного щитка на 2 этаже

osnovaremonta.ru

—третьим вариантом являеться использование отопительного щитка отдельно как самостоятелльную отопительную печь. Этот вариант конечно являеться либо глупостью либо ленивым вариантом для дачного домика с минимальной площадью и апросами. Любой опытный каменщик предложит вам уйму доступных вариантов многофункциональных печей в замен отдельнова отопительного щитка. Но все же этот вариант встречаеться и вы никогда не убедите их хозяина , что функционал, экономичность и красота их отопительного щитка не имеет ничего общего с той же Шведкой или Трехуголной печью.

osnovaremonta.ru

osnovaremonta.ru

Как бы то ни было по строению и характеристикам отопительные щитки не будут отличаться между собой в различных методах использования.

кладка кирпичного трехканального отопительного щитка


Этот щиток являеться одним из самых простых в исполнении и популярен за счет точных и провереных в лабороторных условиях схемах. Имеет размеры 3,5/1,5 кирпича(895*385 мм) по высоте ведеться в 32 ряда при необходимости подгоняеться под размеры комнаты. Имеет при 325 кирпичах неплохую теплоемкость в 600ккал/час и кпд в районе 60%. Изначально был разработан для совместного использования с кухонными кирпичными плитами, но допускаеться использование как самостоятельной отопительной печи, для этого необходимо устоновить топливник с топочной дверцей на тыловой части щитка.

трехканальный отпительный щиток в разрезе

osnovaremonta.ru

Для кладки нам потребуеться:

  1. кирпич керамический полнотелый-325 штук;
  2. глиняно-песчаный раствор-100-150 кг.
  3. задвижки 19х36 см-2штуки;
  4. прочистные дверцы 13х14 см-2штуки;
  5. стальная проволока сечением 1,5-2 мм около 1,5 метра
  6. самоварник если необходим.
схема-чертеж отопительного щитка

osnovaremonta.ru

Поскольку в отопительном щитке нигде не испоьзуеться сложные элементы и фурнитура описывать процесс кладки порядно нецелесообразно. Единственно не забывайте соблюдать перевязку швов указанную на схеме, толшину швов держите в интервале 3-5 мм, при необходимости стесывайте неровный(некондиционный) кирпич друг об друга. Если щитаете свои теоретические знания не достаточными, либо что то забыли советую заглядывать  в раздел теоретической информации об кладке печей и каминов.

Если впроцессе чтения возникли вопросы или предложения отписывайте в коментариях постараемся помоч каждому.

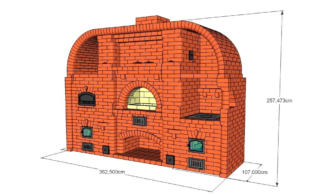

Печь с нижним прогревом отопительно-варочная 5х4,5 кирпича

Представленая в статье печь за счет колпаковой системы отопления с нижним обогревом имеет невероятно высокую теплоемкость 7,5кВт и расчитана на обогрев помещения площадью 70 квадратных метров. Размер печи соответствено тоже коллосальный состоит из более 900 кирпичей и требует хорошего отдельного фундамента. Во всем остальном печь достаточно обычна имеет чугунную плиту 70х40 см.

osnovaremonta.ru

Рекомндуеться вести кладку печи под расшифку, либо затереть кирпичем внешние стенки это придаст печи естественую красоту и бустрый обогрев помещения. Но если кладка будет сделана не очень акуратно и иметь не суразный вид или качество используемого кирпича будет не на высоте, допускаеться ее оштукатуривание, облицовка кафельной плиткой крайне не рекомендуеться.

Порядовая схема кладки колпаковой печи 1290х1140 мм


До начала работ необходимо подготовить инструмен, материал и глинянный раствор в сумме нам понадобиться:

  1. красный полнотелый кирпич-800 штук;
  2. кирпич огнеупорный-130 штук;
  3. глиняный раствор-600 литров;
  4. дверка топочная-210х250 мм-2 штуки;
  5. колосниковая решетка-250х180-2штуки;
  6. задвижка дымовая-250х250 мм-1 штука;
  7. дверцы прочитсные-140х130 мм-12 штук;
  8. плита чугунная 700х400 мм-1 штука
  9. дверца к варочной камере 350х510 мм-1штука.

osnovaremonta.ru

Во время кладки необходимо выдерживать ровный шов для керамического кирпича 0,5-0,8 см для огнеупорного 0,3-0,5 мм. В противном случае во время теплового расширения возможно выкрашивание раствора из швов и появления трещин.



osnovaremonta.ru

Кладка этой печи достаточна не простая не допускаеться изменения размеров представленных чертежей без глубоко понимания работы колпаковых печей.

osnovaremonta.ru

Для выполнения кладки кирпчиной трубы обязательно изучите правила кладки дымовой трубы все расчеты.

устройство, принцип работы, плюсы и минусы

Содержание статьи:

Для обогрева частных домов используются разные виды обогревателей. В числе таких устройств выделяют подовые печи, которые не имеют зольника. В них дрова укладываются на решетку или дно. Основная сфера применения – хлебопекарни и рестораны, но могут использоваться и для протапливания помещений.

Конструкция печи

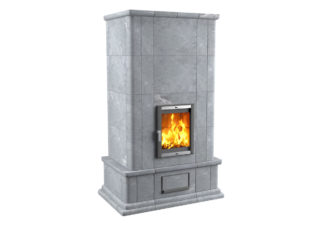

Подовая печь не имеет зольника. На фото – отопительная модель

Нагреватель состоит из нескольких элементов, каждый из которых выполняет определенную функцию.

  • Конвекционная камера. В верхней части располагаются клапаны и жалюзи.
  • Корпус. В качестве материала выбирается сталь или шамот.
  • Задвижка прямого хода. Применяется для направления дыма в трубу.
  • Основная топка.
  • Боковые топки.
  • Огнеупорная часть. Для этого используется шамотный кирпич.
  • Под.
  • Усиленная стена.
  • Шамотный кирпич в камере сгорания №4.
  • Камера сгорания №4.
  • Отверстие для дымохода.

Каждая модель оснащена дверцей из стали или чугуна. В центре могут делать жаростойкое окно, чтобы следить за пламенем.

Устройства, предназначенные для приготовления пищи, имеют в своем составе решетки и конфорки для установки посуды.

Принцип действия

В подовой печи высокий КПД при минимальном расходе топлива

Работа подовой печи отличается от классической. Основное свойство таких изделий – высокий КПД при минимальных тратах топлива. Прогорание распределяется равномерно. Благодаря поступающему через дверцу топки воздуху происходит достаточное окисление дров, повышающие качество их сгорания и уровень выделения тепла.

Закладка дров осуществляется на нижнем уровне в загрузочной камере. Затем в рабочей зоне происходит процесс горения. С верхнего уровня отводятся газы и происходит теплообмен.

Для поддержания высоких температур (около 400°С) корпус печи делают из нержавеющей шлифованной стали. Выкладку изготавливают из шамотного кирпича или другого огнестойкого материала.

Разновидности подовых печей

Кухонная печь для приготовления пищи

По назначению печи с подовым нагревом можно разделить на кухонные и отопительные. По топливу – газовые, электрические, дровяные. По материалу выделяют кирпичные и металлические приборы.

Кухонные

Печи для кухни применяются для приготовления пищи – выпекания хлеба или создания кондитерских изделий. Отличается миниатюрностью и простотой. Может устанавливаться в частном доме. Ресторанные модели имеют большие размеры и различные дополнительные функции.

Отопительные

Используются для обогрева помещения. В них нет отдельных зон для кухонных противней и мебели. Отличаются высоким уровнем безопасности, экологичности. В Европе именно подовые печи разрешены для установки внутри жилых помещений.

Газовые

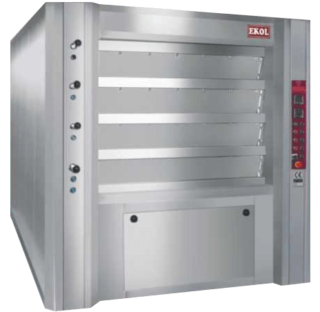

Газовые и электрические подовые печи внешне ничем не отличаются

В корпусе располагается горелка и кольцеобразные трубы. Их число может достигать 19 штук. В кухонных моделях есть 2-5 ярусов для установки противней, на каждом этаже температура регулируется. Работать с таким изделием можно круглосуточно.

Электрические

Внешне практически не отличаются от моделей, работающих от газа. Все различия находятся внутри. Вместо газовой горелки в электрическом устройстве находится ТЭН. В кухонных приборах также может быть 2-5 независимых камеры с регулируемой температурой.

С точки зрения безопасности эксплуатации и простоты применения выгоднее покупать электрические печи. При этом газ является более экономичным топливом.

Дровяные

Классические дровяные печи используются в течение многих десятилетий. Они добавляют уюта в дом, в процессе горения раздается приятный аромат древесины. Дерево является одним из самых доступных видов топлива, поэтому такие устройства часто ставятся в загородных домах. К недостаткам можно отнести сложность обращения. Необходимо самостоятельно подкладывать дрова и следить за их прогоранием. Состояние топлива также должно отслеживаться. Дерево не должно быть влажным. Уделяется большое внимание и выбору породы.

Металлические

Изделия из металла изготавливают из чугуна или стального сплава. К положительным качествам можно отнести простоту монтажа и обслуживания. В процессе эксплуатации корпус сильно накаляется, поэтому прикасаться к нему нельзя. Срок службы составляет около 50 лет. Такие модели плохо переносят перепады температур, из-за чего могут появиться трещины.

Кирпичные

Приборы из кирпича отличаются хорошим накапливанием тепла и длительностью его отдачи. Внешне выглядят стильно и дополняют интерьер. Срок эксплуатации достигает 100 лет. Недостатки – высокая стоимость, сложность самостоятельной установки. Подовая кирпичная печь должна ставиться профессионалом.

Кирпичная для хлеба

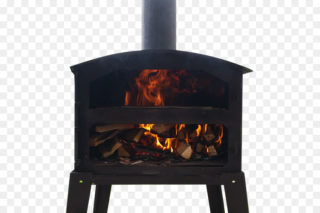

Дровяная уличная
Металлическая

Преимущества и недостатки

Главное достоинство подового горения – экономия дров: 10 кг сгорают за 12 часов

Подовые печи для обогрева жилья и готовки пищи имеют положительные и отрицательные качества. К достоинствам можно отнести:

  • Возможность установки в печи для кухни нескольких ярусов и регулировка температуры каждого отдела. Это позволяет одновременно готовить много блюд.
  • Быстрый прогрев большой площади.
  • Возможность создания подовой печи своими руками. Порядовка, схемы и чертежи представлены в интернете.
  • Экологичность. Печь не загрязняет дымом атмосферу. Минимальный выброс углекислого газа.
  • Простота эксплуатации. Сложность может возникнуть только в обращении с топливом из древесины.
  • Долговечность.
  • Высокий КПД, достигающий 82%. Печь может гореть в течение длительного времени (около 10 кг дров прогорают за 12 часов).
  • Безопасность. Домашняя печь отличается хорошей пожаробезопасностью при соблюдении условий пользования.

Недостатки:

  • В конструкции может использоваться только один источник тепла.
  • Невозможность топки углем, торфом и другими видами топлива.
  • Сложность кладки кирпичной модели. Требуется вызов специалиста, на что нужны дополнительные финансовые затраты.

Свои плюсы, минусы и особенности имеет каждая из разновидностей подовых печей. По сравнению с классическими печками они более безопасны и герметичны, но КПД на 3-5% ниже. Поэтому выбор между подовой и колосниковой печью производится с учетом требований к прибору.

Рекомендации по выбору

Модель и размеры печи выбираются в зависимости от возложенных функций

Подовые печи для обогрева дома выбираются с учетом их местоположения. Нужно заранее просчитать, какие размеры должны быть у устройства. Также надо следить за тем, чтобы труба дымохода была не менее 1 метра в длину. Не менее важный показатель – мощность. Чем она выше, тем лучше греет печь. Но на мощное устройство потребуется большее количество топлива.

Популярные модели для жилого помещения:

  • Каминные печи WGO. Произведены в Германии и делаются из огнеупорного шамота НВО+.
  • Печь ЕСО+. Имеет простую конструкцию и невысокую стоимость. Выполняется из огнеупорных материалов.

Для обогрева нежилого помещения (баня, гараж) также нужно подбирать модель по мощности и размерам. Внешне такие подовые банные печи выглядят менее привлекательно, но их стоимость ниже. Рекомендуется брать печи серии КИВ, ПКО-40. Они способны обогреть помещение до нужного уровня без серьезных затрат на топливо.

Особенности использования

Печь проста в эксплуатации. Для разогрева изделия нужно сделать следующее:

  • Загрузить паллеты в дровяную печь. Газовая и электрическая модели подключаются к газоводу и электросети соответственно.
  • Просушить ТЭН после простоя в электрической печи. Остальные виды можно сразу включать.
  • Выбрать нужный режим программы.
  • Разогреть дымоход в течение 6-7 минут.
  • Проконтролировать показатели термостата. Температура поддерживается автоматически в большинстве современных моделей.

Если печь используется для готовки, нужно открыть крышку и погрузить в камеру листы с кухонной утварью. После окончания прибор отключается. Не следует держать его в работоспособном состоянии более часа.

отопительно-варочные печи | КЛАДКА ПЕЧЕЙ




Отопительные варочные печи различаются по продолжительности топки (кратковременного или длительного горения), по теплоотдаче и степени прогрева (умеренный или повышенный). Печи умеренного прогрева имеют стенки толщиной не менее 1/2 кирпича, они медленно прогреваются во время топки и долго держат тепло (при одной или двух топках в сутки поддерживают в помещении почти постоянную температуру воздуха). Для тех кто не очень хорошо разбираеться какая конкретная печь к какому виду относиться я подробно описал в статье «Виды печей на примере готовых порядовых схем«.

www.osnovaremonta.ru

Их поверхность нагревается до температуры не более 55–60° С, в некоторых местах – до 85–90° С. Это исключает пригорание пыли на поверхности печи и улучшает гигиенические условия в помещении. Кладка таких печей требует большого количества материала и прочного фундамента.
У печей повышенного прогрева стенки тоньше – в полкирпича или в четверть кирпича. Они быстро прогреваются и так же быстро остывают. Температура этих печей в среднем 65–75° С, а в отдельных местах доходит до 120° С. На них часто пригорает пыль, издавая неприятный запах. Эти печи не поддерживают равномерную температуру в помещении и потому уступают печам умеренного прогрева. Сооружение их требует меньше материала; обычно в таких печах топливник и нижнюю часть печи выкладывают в полкирпича, а остальную часть – в четверть кирпича.
Теплоотдача отопительных печей составляет от 1300 до 4000 ккал/ч. Надо, однако, помнить, что прогрев помещения и поддержание в нем нормальной постоянной температуры при печном отоплении зависит не только от теплоотдачи печи (хотя это и является определяющим фактором), но и от теплоизоляционных свойств самого помещения (дома).

Также рекомендуем:  «Наружная отделка печи»

» Печь малютка чертежи»

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
