Печь «Шведка» порядовка

Уважаемые посетители сайта «В гостях у Самоделкина» в данном материале вашему вниманию будет представлена подробная информация по кладке печи "Шведка" своими руками, а так полная порядовка, выбор, расчет необходимых материалов и инструментов для работы.

Печи разных компоновок к нам в Россию в основном пришли из Европы, так же и топить их по белому начали именно за границей, то есть придумали дымоход для отвода печных газов, дыма, сажи, копоти. В начале 18-19 века Указом Царя наша Страна переходит на Европейский стандарт топки печей "по белому" до селе топившие избы по "черному" народу пришлось делать дымоходы. Но топить по черному, продолжали в редких случаях вплоть до 20 века)

От Европейцев мы получили такие конструкции печей как "Шведка" и "Голландка" из названия понятно, что первая придумана Шведами, а вторая Голландцами. В основу обеих заложен принцип экономии топлива и максимальной отдачи тепла, а так же простота кладки и конечно же функциональность. Печь "Шведка" включает в себя варочную камеру с плитой на 2, духовой шкаф для выпечки хлебобулочных изделий и пирогов, а так же для отопления помещения в котором она установлена.

И так, давайте конкретно рассмотрим, что понадобится для кладки печи?

Материалы

1. красный керамический кирпич
2. огнеупорный кирпич
3. глина (или готовая кладочная смесь)
4. песок
5. цемент
6. гравий
7. бутовый камень
8. печная дверца
9. духовой шкаф из листового металла
10. заслонка
11. колосниковая решетка
12. полоса металла

Инструменты

1. лопата
2. мастерок
3. правило
4. емкость для приготовления раствора
5. отвес
6. уровень
7. уголок
8. рулетка
9. кельма
10. расшивка
11. кирка (если грунт каменистый)
12. шпатель

Пошаговая инструкция по кладке печи "Шведка" своими руками и порядовка.

Данный вид печи очень экономичен в плане строительного материала, а именно по словам автора на ее создание потребуется всего 500 кирпичей без учета трубы. На кладке трубы так же можно немного сэкономить, использовав б/у красный кирпич, цена на него обычно в половину меньше чем на новый, а у запасливого хозяина всегда во дворе имеется добротная стопочка б/у кирпича, собранная за несколько лет по кирпичику)

Печь включает в себя варочную камеру с плитой на 2 конфорки, а так же духовой шкаф для выпечки хлеба и пирогов, вообщем при своих небольших размерах печь довольно функциональна и несет дополнительную пользу в хозяйственно-бытовом плане помимо отопления помещения.

Печь сама по себе имеет значительный вес и давление на грунт, поэтому в обязательном порядке необходим фундамент, заливать его лучше всего на этапах строительства дома, чтоб было легче изымать грунт, если же дом уже построен то придется аккуратно капать яму под фундамент и в ведрах выносить землю на улицу.

Так же нужно знать особенности грунта на вашем участке, уровень залегания грунтовых вод и нет ли плывуна. Заглубление в основном делают на 50 см, а далее строят опалубку, с расчетом чтоб он был ниже уровня пола на 5 см. Раствор готовится на основе цемента марки не ниже М-400 и песка с наполнителем в виде гравия и бутового камня. Состав одна часть цемента, 2 части песка и 4 части щебня. Все это заполняет опалубку до самого верха и трамбуется, чтоб выходили пузырьки воздуха, а раствор равномерно заполнил все полости и трещины. После того как все будет готово, начнется химическая реакция и застывание цемента, чтоб это происходило равномерно необходимо периодически смачивать поверхность водой, так цемент станет более прочным.

Профессиональный инструмент используемый при кладке печей.Для кладки стен печи и каналов дымохода применяется обычный красный керамический кирпич, а вот для кладки топочной камеры лучше взять огнеупорный, потому как он выдерживает высоки температуры и перепады в отличии от обычного, не крошится и не трескается.Так же печь имеет заслонки, печные дверцы, духовой шкаф из листового металла (шкаф можно сварить самостоятельно) колосниковую решетку, варочная плита, уголок. Общий вид печи "Шведка".И так, первым делом на фундамент укладывается слой гидроизоляции в виде рубероида, а затем выкладывается первый ряд кирпича.
При кладке 3 и 4 ряда формируется зольная камера и устанавливаются 3 прочистных дверцы.Далее при кладке 5го ряда закладывается из огнеупорного кирпича топочная камера, так же ставиться духовой шкаф и колосниковая решетка. Внимание! Связки между огнеупорным и простым кирпичом не должно быть, потому как они имеют разную степень расширения при нагреве.Кладка шестого и девятого ряда выполняет топочную камеру, кирпич между духовым шкафом и топкой кладется на ребро.Десятым рядом укладывается перегородка над духовым шкафом, а полость необходимо заполнить глина-песчаным раствором. Далее устанавливается варочная плита.Затем формируется варочная камера и каналы дымохода.
Перекрытие варочной камеры делается следующим образом, а именно укладывается уголок и металлическая полоса 4-5 мм. Затем снова делается кирпичная кладка.
Устанавливаются дверцы для прочистки каналов, зазор между дверцей и кладкой заполняется асбестовым шнуром.
После чего идет формирование и кладка дымоходов.Затем все каналы перекрываются и соединяются в один дымоход. Расширение на 5 см.Далее идет расширение еще на 5 см для создания карниза.В 31 ряду уменьшаем размер печи до первоначального.Начинаем класть трубу в 5 кирпичей, начинают ее класть когда до потолка остается 3 ряда.Под потолок снова делаем расширение.На выходе за пределы чердачного помещения трубу следует класть на цементный раствор. Так же следует соблюсти правило указанное на фото -это необходимо чтоб тяга была стабильная и трубу не задувало. Так же обязательно следует установить металлический защитный колпак. Дабы защитить трубу от атмосферных осадков и разлета искр.

Имея в частном доме такую чудесную печь вы можете не беспокоиться, что у вас отключат газ или электричество, в вашем доме всегда будет тепло, светло, приготовлен обед и горячий чайник. Помимо всего перечисленного печь "Шведка" довольно статно смотрится и придаст вашему интерьеру большего антуража.

На этом заканчиваю статью. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Печь шведка своими руками - два интересных варианта с порядовками

Печь шведка своими руками может быть возведена лишь в том случае, если у домашнего мастера уже есть устойчивые навыки каменщика и, хотя бы небольшой, опыт работы с печами. Сама по себе шведка является достаточно сложной конструкцией, явно непредназначенной для первичного обучения подобным технологиям.

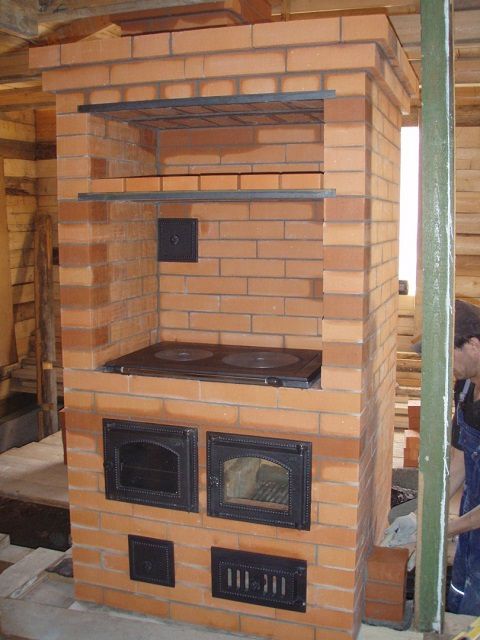

Печь шведка своими рукамиПечь шведка своими руками

Существует несколько моделей печи типа «Шведка»:

— отопительно-варочная печь, имеющая только плиту, а также при желании — оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;

— печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона — в спальню или гостиную;

— «Шведка», имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности. Например, если «Шведка» устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь. Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

«Шведка» с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Какая бы модель печи ни была выбрана, работу все равно начинают с устройства основы-фундамента.

Фундамент под печь

Фундамент под печь рекомендовано устраивать еще при закладке фундамента дома, если конечно, это возможно. Если нет – то придется его возводить в уже готовой постройке. Но и в том, и в другом случае нужно обязательно отделить фундамент печи от бетонного основания всего здания. Это необходимо для того, чтобы при неудачной усадке одной из конструкций, она не «потянула» бы за собой другую, и не создала тем самым деформации кладки.

  • Для массивного строения печи устраивается надежный фундамент, который должен уходить вглубь грунта на 700 ÷ 800 мм.

При условии промерзания грунта на большие глубины, котлован тоже углубляют — этот параметр должен быть известен заранее, еще до начала строительства.

Немаловажно для надежности конструкции узнать и особенности грунтов в регионе строительства, так как от этого тоже зависит заглубление основы и ее укрепление. Всеми этими данными можно «разжиться» в любой местной строительной организации.

  • Если кладка печи будет осуществляться в уже возведенном доме с устроенным полом, то разметку производят прямо на покрытии, так, чтобы вырезать нужный его фрагмент и добраться до уровня грунта. Отверстие в полу должно иметь размеры, которые превышают на 100 ÷ 150 мм основание печи в каждую из сторон.

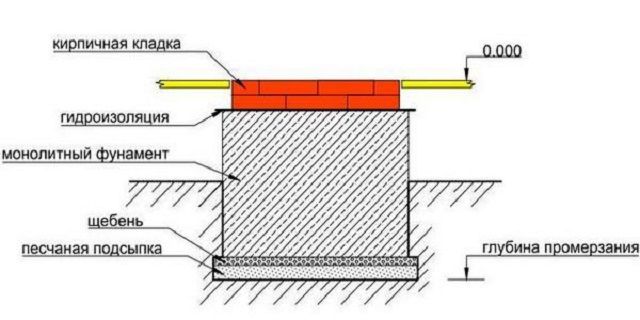

Примерная схема фундамента для массивной кирпичной печиПримерная схема фундамента для массивной кирпичной печи
  • Далее, размечается грунт и роется котлован нужной глубины.
  • Дно готового котлована утрамбовывается, и на него засыпается песок, который смачивается водой, и также тщательно утрамбовывается. Толщина песчаной подушки в утрамбованном виде должна составлять не менее 100 ÷ 200 мм, в зависимости от глубины котлована.
  • Затем следует щебень – он засыпается на подушку из песка слоем толщиной в 150 ÷ 170 мм. Его также нужно хорошенько уплотнить.
  • Следующим этапом идет установка опалубки под фундамент. Как правило, ее борта сбивают из низкосортных досок. Если между досок образуются зазоры, то внутри опалубку выстилают полиэтиленовой пленкой, которую закрепляют на дощатых стенках с помощью степлера.

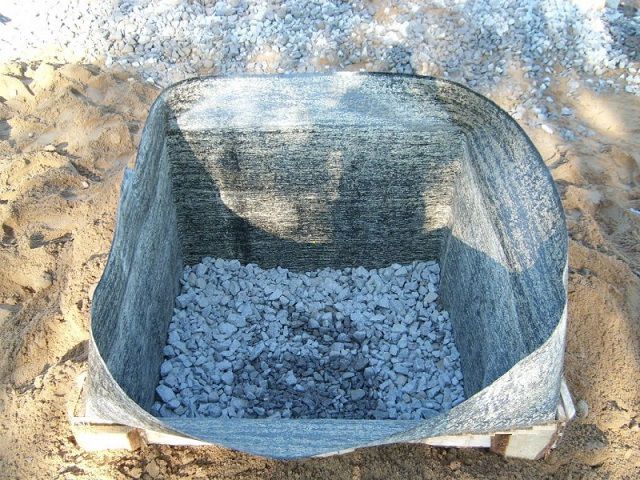

Гидроизоляция котлована под фундамент рубероидом
Гидроизоляция котлована под фундамент рубероидом

Кроме пленки, для гидроизоляции фундамента можно использовать рубероид, который также нужно закрепить на стенках.

  • Опалубку поднимают над грунтом на высоту фундамента, который может не доходить до уровня пола на один слой кирпича или же подниматься над ним на 80 ÷ 100 мм.

Вторым вариантом может быть установка опалубки только вокруг котлована, но гидроизоляционный материал нужно закрепить обязательно.

  • Затем заливается грубый раствор бетона, который изготавливают из крупно-фракционного щебня и цемента, с небольшой добавкой песка. Толщина этого слоя должна составлять около 150 мм.
  • Далее, устанавливается арматурная конструкция из металлических прутьев, которую вжимают в свежий раствор.

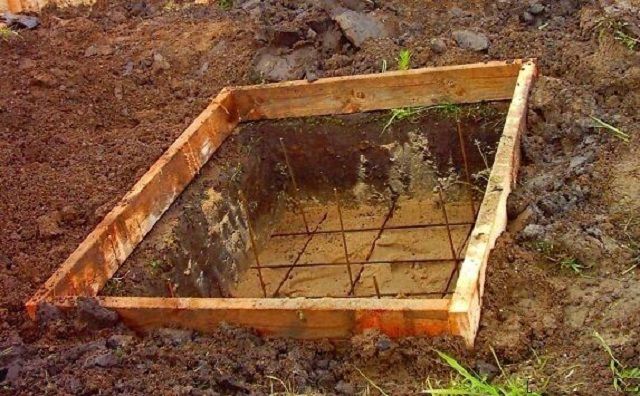

Установка нижнего армирующего поясаУстановка нижнего армирующего пояса
  • Следующим слоем заливается более тонкий цементный раствор, на высоту грунта — он разравнивается и оставляется для схватывания.
  • После того, как он схватится и немного отвердеет, сверху него укладывается арматурная сетка.

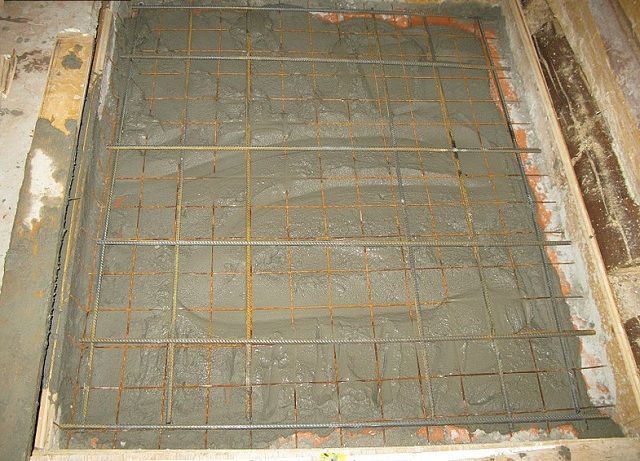

Верхняя армирующая сетка фундаментаВерхняя армирующая сетка фундамента
  • Уложив сетку, ее заливают бетонным раствором на высоту опалубки. Залитый раствор разравнивается, а после этого фундамент должен полностью схватиться, отвердеть и набрать необходимую прочность. Эти процессы займут достаточно много времени, и обычно к последующим операциям переходят не ранее, чем через 25 ÷ 28 дней.

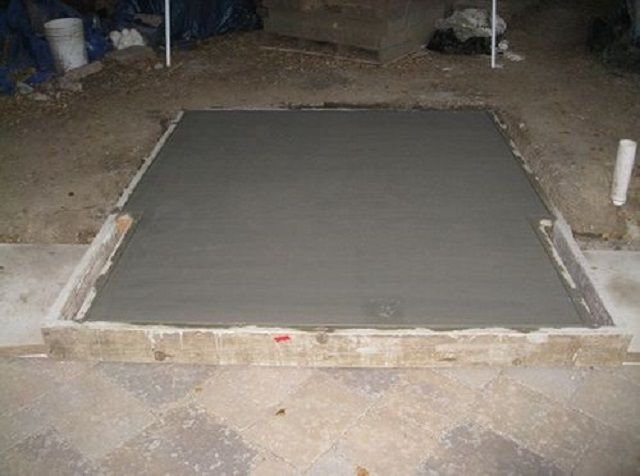

Фундамент залит и оставлен до набора прочностиФундамент залит и оставлен до набора прочности
  • После этого верхняя часть опалубки снимается, и на ровную поверхность фундамента настилается гидроизоляционный слой, состоящий из 2-3 прослоек рубероида, склеенных между собой в толщину.

По завершению этого этапа подготовки фундамента, можно приступать непосредственно к кладке печи.

«Шведка» с камином

Эта модель печи вполне удовлетворит тех, кто предпочитает и практический подход к вещам, и ценит настроения романтических вечеров. Ее устанавливают так, чтобы варочная сторона сооружения выходила на кухню, а камин — в одно из жилых помещений, предназначенных для отдыха.

Вид со стороны варочной частиВид со стороны варочной части

Печь становится частью стены или же разделителем двух зон в большой комнате, что характерно для дачных или небольших частных домов.

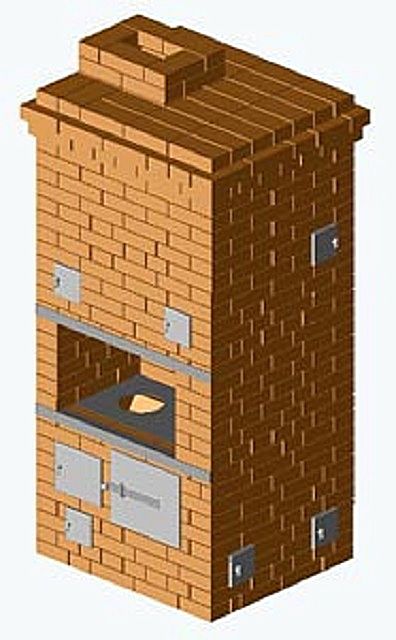

"Шведка" со стороны камина«Шведка» со стороны камина

Внутреннее строение печи-камина можно рассмотреть на ее изображениях в разрезе, где хорошо видно, как устанавливаются металлические элементы.

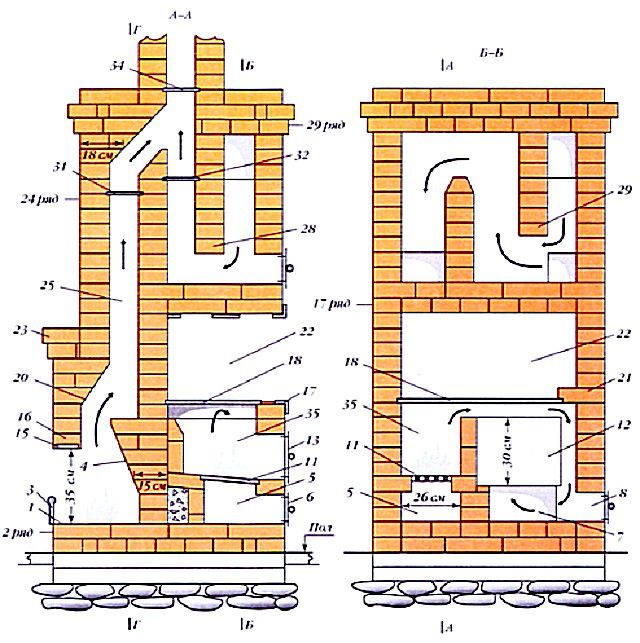

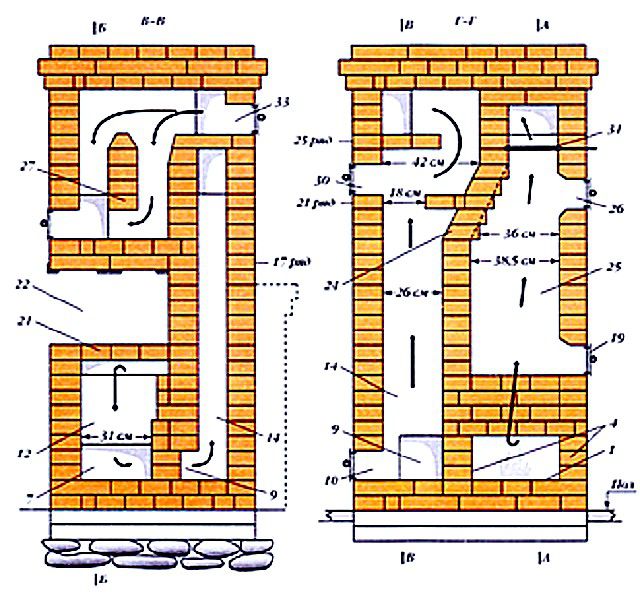

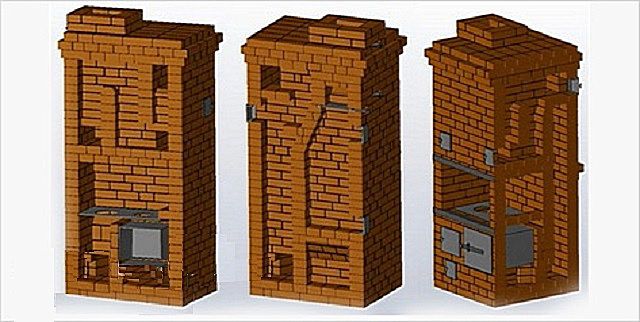

Проекции в разрезе дадут более полное представление об устройстве печкиПроекции в разрезе дадут более полное представление об устройстве печки
Материалы

Для постройки этой печи необходимо приобрести высококачественные строительные материалы — только в этом случае можно получить надежное, прочное, долговечное и красивое внешне сооружение. Кирпич и строительные смеси покупаются с запасом, примерно на 15% больше необходимого для постройки материала. Кроме этого потребуются некоторые металлические (чугунные и стальные) элементы.

Итак, для данной модели «Шведки» нужно приобрести:

  • Красный, желательно — клинкерный кирпич, из которого легче сделать аккуратную ровную кладку. Его понадобится 717 штук, не считая возведения трубы.
  • Силикатный или шамотный кирпич для кладки топочных камер — 154 штуки.
  • Песок, глина и цемент или же готовые жаростойкие смеси для раствора.
  • Проволока стальная, диаметром в 4 ÷ 5 мм — для закрепления чугунных деталей.
  • Асбестовый лист и такой же шнур — для противопожарной защиты стены дома, и для предохранения металлических элементов от преждевременного прогорания.
  • Стальной уголок 50×50×5×1020 ÷ 1030 мм — 2 шт., он нужен для укрепления поверхности варочной панели.
  • Стальные полосы 50×5×920мм — 3 шт., 50×5×54 мм — 2шт., 50×5×48 мм — 2шт. Эти детали потребуются для создания основы для кладки очередного кирпичного ряда над варочной камерой.
  • Колосник, размером 200×300 мм — 1 шт.
  • Топочная дверца 210×250 мм -1 шт.
  • Дверцы для очистных камер 140×140 мм — 8 шт.
  • Дверца для поддувала 140×140 мм -1 шт.
  • Духовой шкаф 450×360×300 мм -1 шт.
  • Задвижки для дымоходных каналов 130×250 мм — 3 шт.
  • Варочная плита 410×710 мм -1 шт.
  • Каминная решетка, длиной 690 ÷ 700 мм — ее можно приобрести в готовом виде или же изготовить самостоятельно из стального прута.
  • Металлический лист, размером 500×700 мм, в количестве 2 шт. Он понадобится, если будет выбран такой вариант настила на полу перед топкой. Вместо него для этой цели может быть использована керамическая плитка.

Эта модель печи имеет размер 1020×890×2170 мм. Кроме этого, каминная топка выступает вперед всей конструкции на 130 мм.

Цены на клинкерный кирпич

Огнеупорный кирпич

Кладка печи

Чтобы иметь представление, как отводится дым внутри конструкции по дымоотводным каналам, и как располагаются остальные элементы, необходимо тщательно изучить план-схему. Она поможет разобраться во внутренних полостях и камерах, а также определиться, как укладываются кирпичи в том или ином отделе возводимой печи.

Схема "шведки" с камином, пути движения продуктов сгорания - рисунок первый ...Схема «шведки» с камином, пути движения продуктов сгорания — рисунок первый …... и второй… и второй

Имея такую схему, по ней можно провести предварительную кладку всей конструкции «насухо» — это поможет окончательно внести ясность в конфигурацию каждого из рядов.

Кроме этого, опытные мастера советуют при работе по возведению кирпичных печей уже на раствор, каждый из рядов также сначала попробовать выложить «насухо». Это делается для того, чтобы заранее подогнать кирпичи по размеру для каждого ряда. Только проведя эти предварительные процессы, можно будет приступать к окончательной кладке на раствор.

Благодаря составленным схемам-порядовкам будет намного проще попробовать свои силы в возведении «Шведки».

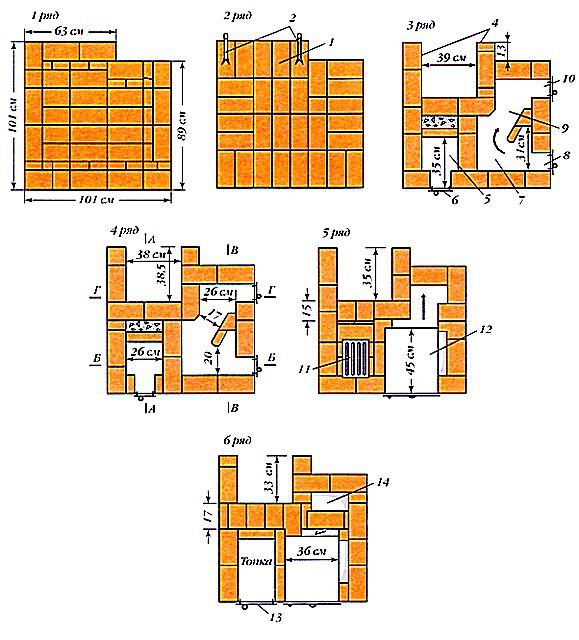

Порядовка с 1 по 6 ряды кладкиПорядовка с 1 по 6 ряды кладки

Прежде чем начать выкладывать первый ряд, необходимо на рубероиде, настеленном на фундамент, сделать его точную разметку — расчертить с помощью мела края будущей основы.

По сделанной разметке выкладывается первый ряд печи. Он должен быть смонтирован идеально точно, так как от его ровности будет зависеть то, насколько стройной и надежной будет вся конструкция.

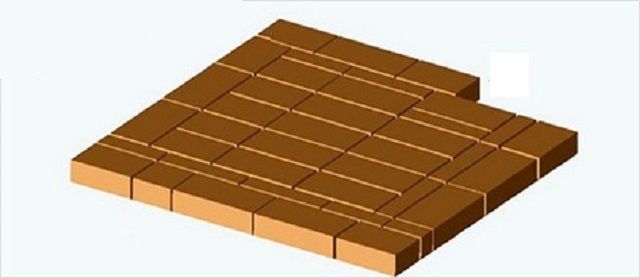

1 ряд - сплошной. Должен получиться идеально ровным1 ряд — сплошной. Должен получиться идеально ровным

Первый ряд, как и во всех моделях печи, выкладывается сплошным.

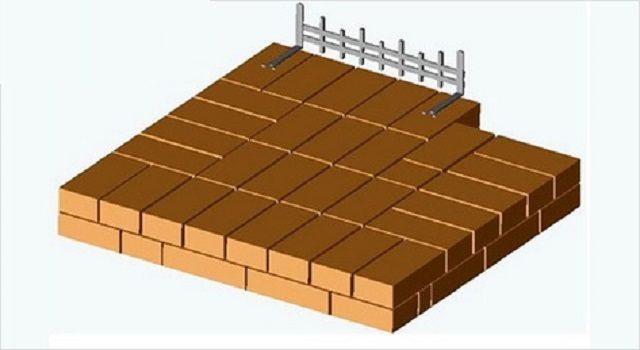

Второй ряд - установка каминной решеткиВторой ряд — установка каминной решетки

Второй ряд кладут по несколько другой раскладке, но он тоже полностью заполняется кирпичом. Область, где будет располагаться каминная топка, выкладывается силикатным кирпичом. Выложив ряд, сверху него устанавливают держатели, а на них сваркой закрепляется каминная решетка.

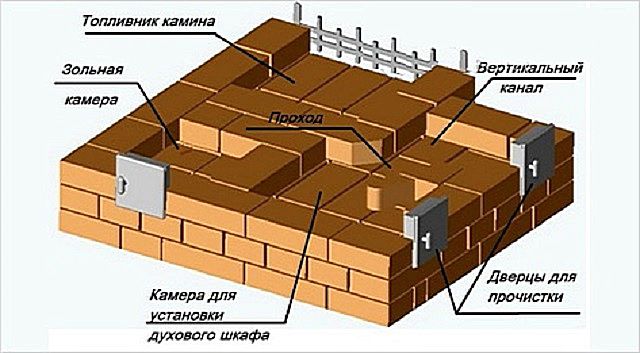

3 ряд - начало формирование внутренних полостей и каналов3 ряд — начало формирование внутренних полостей и каналов

В третьем ряду начинают оформлять поддувальную камеру и прочистные каналы, а также место для установки духового шкафа. Кроме этого, начинают устраивать вертикальный дымоотводный канал. С другой стороны конструкции начинает формироваться топливная камера камина.

Одновременно с кладкой этого ряда, в него встраиваются в нужных местах дверцы, которые закрепляются с помощью подготовленных отрезков проволоки.

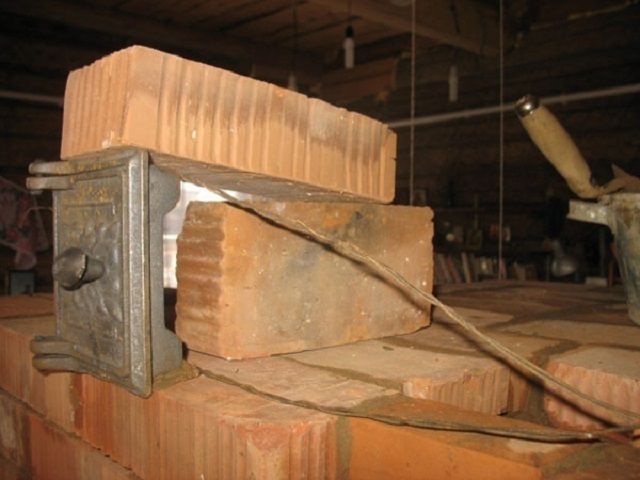

Так обычно устанавливаются все чугунные дверцыТак обычно устанавливаются все чугунные дверцы

С задней части камеры для установки духового шкафа оставляют соединённый с камерами очистки проход. Для этого угол кирпича, устанавливаемого в этом месте, срезается.

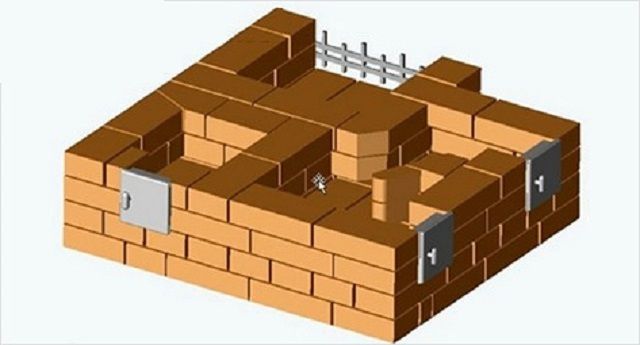

4 ряд4 ряд

Четвертый ряд полностью повторяет третий по конфигурации, только что кирпичи идут «в перевязку».

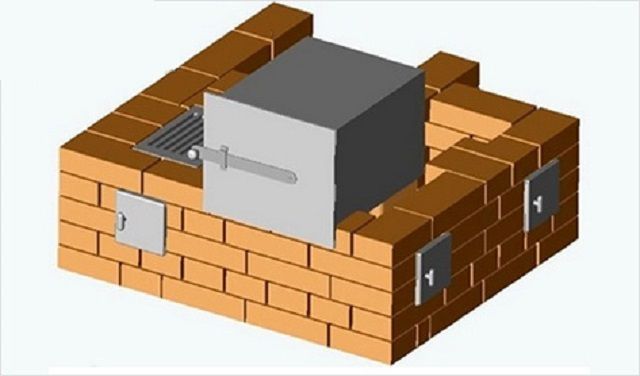

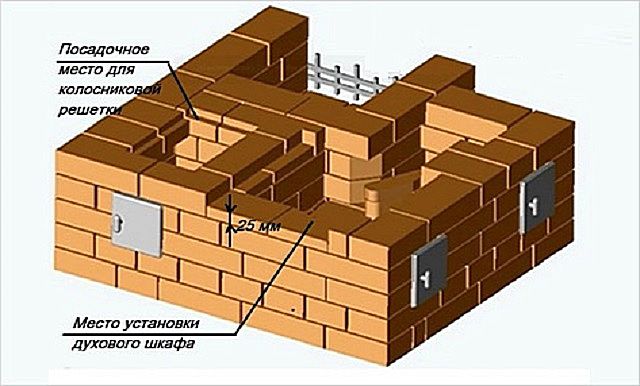

5 ряд - готовятся места под колосник и топочную камеру5 ряд — готовятся места под колосник и топочную камеру

На пятом ряду сверху поддувальной камеры оформляется место для установки колосника, а в остальном — он полностью повторяет предыдущие ряды. Ряд выкладывается силикатным кирпичом, в областях, которые будут непосредственно соприкасаться с огнем — это зоны, где будет производиться укладка колосниковой решетки.

Далее, на пятом же ряду устанавливается духовой шкаф, который предварительно обматывается асбестовой веревкой.

"Примерка" духового шкафа«Примерка» духового шкафа

Затем, устанавливается решетка — ее необходимо закрепить на раствор.

На этом же ряду можно установить дверцу топки, обвязав ее по бокам веревкой, а можно перенести ее установку на шестой ряд, оставив для нее проем между кирпичами.

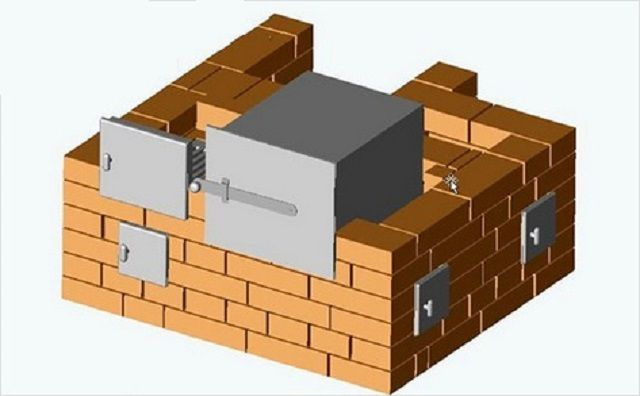

6 ряд - установка дверцы топочной камеры6 ряд — установка дверцы топочной камеры

На шестом ряду, устанавливается дверца (если ее не установили на пятом) и закрепляется с помощью проволоки, которую вмуровывают в швы между рядами.

Силикатные кирпичи, которые будут создавать стенку между топкой и шкафом духовки, устанавливаются на ребро. Благодаря такой конструкции духовка будет быстрее прогреваться.

На шестом же ряду перекрывается оставляемый в нижних рядах зазор сзади духовки — между ней и выкладываемым вертикальным каналом.

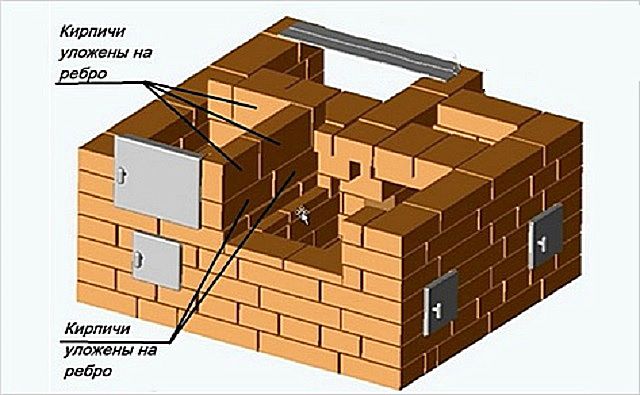

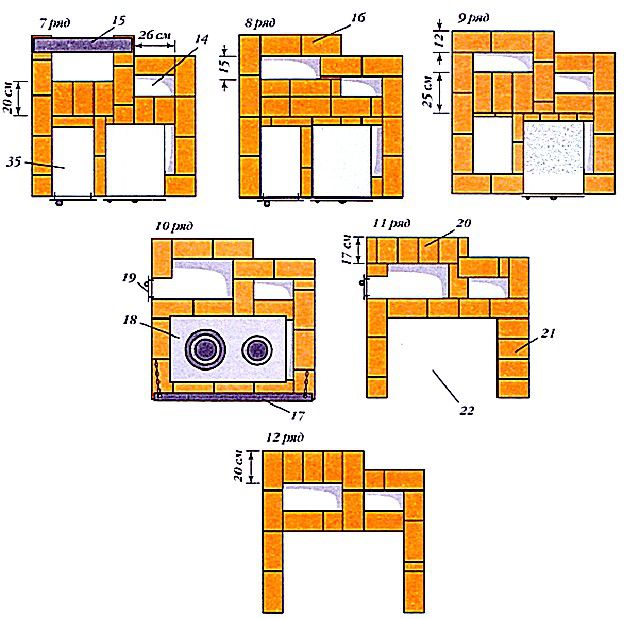

Порядовка с 7 по 12 рядыПорядовка с 7 по 12 рядыСедьмой ряд - металлические полоски для перекрытия камеры каминаСедьмой ряд — металлические полоски для перекрытия камеры камина

Седьмой ряд не отличается от шестого практически ничем, кроме того, что сверху него укладывается металлическая полоса, которая станет опорой для укладки следующего ряда кирпичей.

На восьмом ряду работа идет, согласно схеме.

8 ряд - духовка полностью установлена на свое место8 ряд — духовка полностью установлена на свое место

Девятый ряд имеет такое же строение, как и предыдущий, кроме той особенности, что над духовым шкафом размещают две металлические полосы, на которые будет укладываться следующий ряд. Эти полоски помогут снять нагрузку с точек опоры камеры.

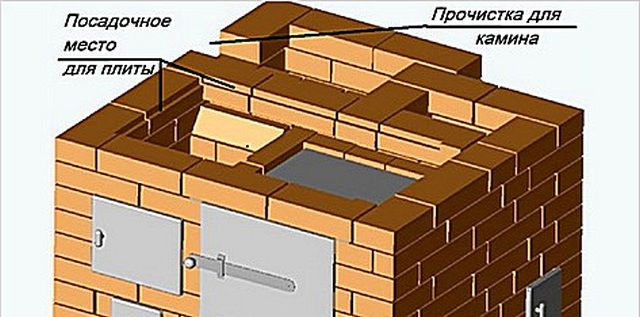

9 ряд9 ряд

На десятом ряду сначала подготавливается место для укладки варочной плиты. Край над топочной дверцей и духовым шкафом укрепляется уголком. Под края варочной плиты укладываются асбестовые полоски. С левого края печи, в стене, оставляется зазор для установки дверцы.

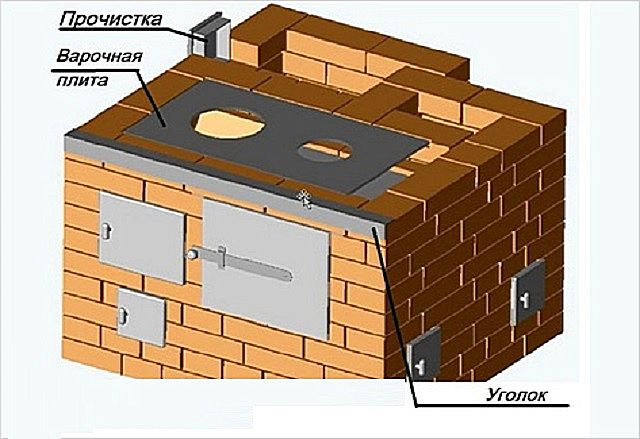

Кладка 10 ряда с установкой варочной панелиКладка 10 ряда с установкой варочной панели

Далее на подготовленные места устанавливается варочная панель и дверца для прочистки канала.

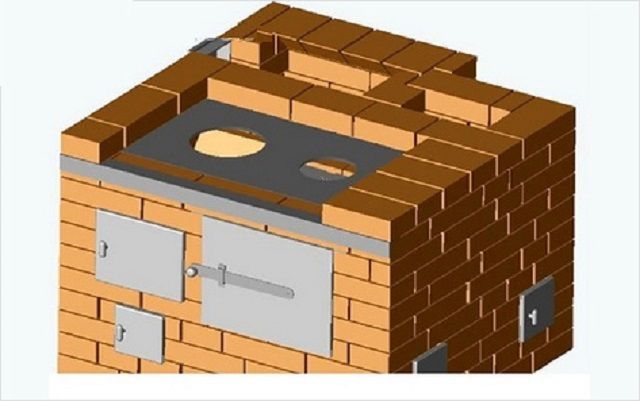

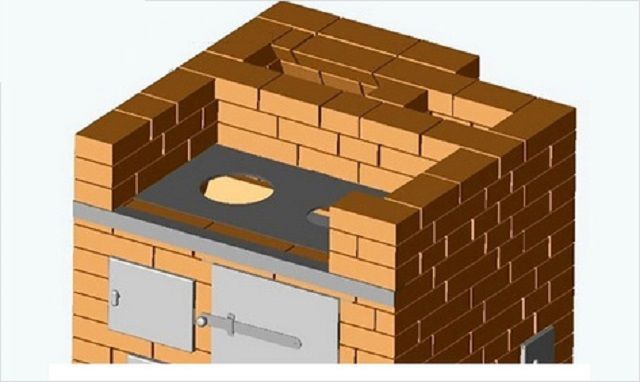

11 ряд - начало выкладывания ниши для варочной части11 ряд — начало выкладывания ниши для варочной части

На одиннадцатом ряду начинается формирование варочной ниши. Кирпичи, уложенные с правой стороны от плиты, перекрывают отверстие между стеной печи и плитой, которое осталось незакрытым на предыдущем ряду. Остальные элементы укладываются согласно схеме.

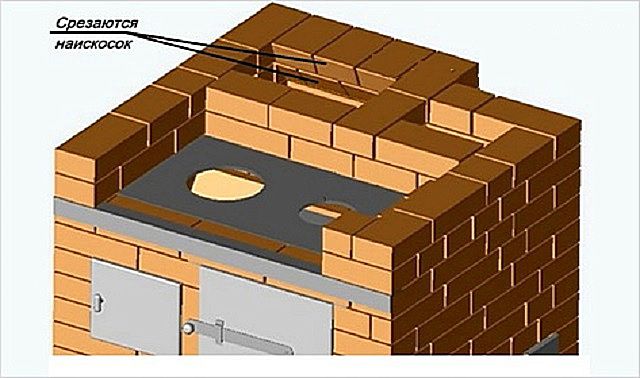

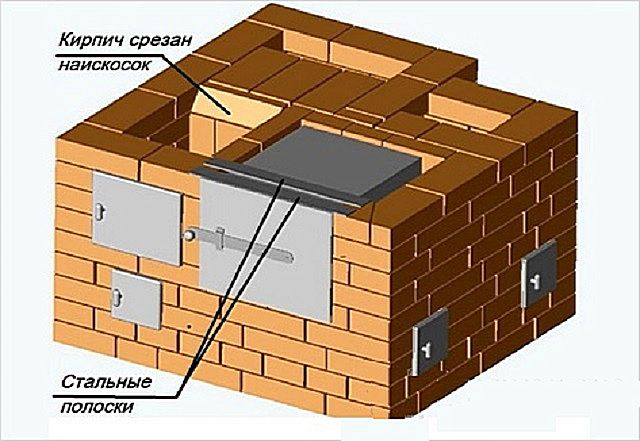

12 ряд - особое внимание скошенной части кирпичей12 ряд — особое внимание скошенной части кирпичей

На этом уровне кирпичи, перекрывающие топочную камеру, срезаются наискосок. Это необходимо для правильного направления дыма в сторону дымохода.

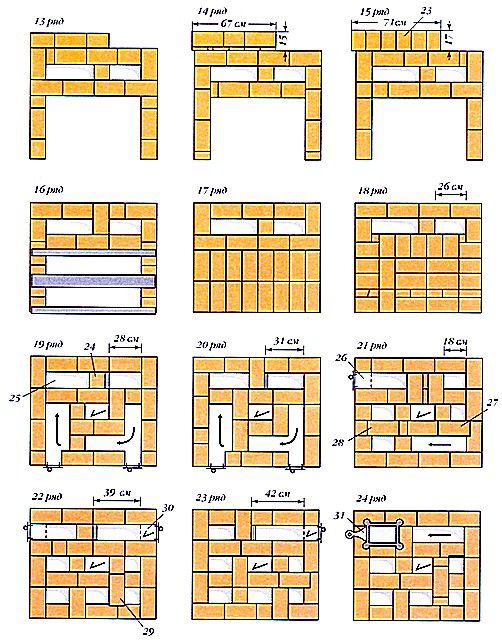

Порядовка с 13 по 24 рядыПорядовка с 13 по 24 ряды13 ряд13 ряд

13 ряд выкладывается точно по схеме-порядовке.

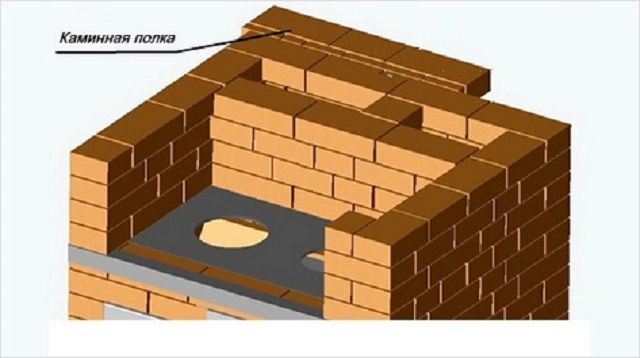

14 ряд - начало формирования каминной полки14 ряд — начало формирования каминной полки

На четырнадцатом ряду формируется каминная полка, с помощью выступа кирпича вперед кладки и по бокам, примерно на 25 мм.

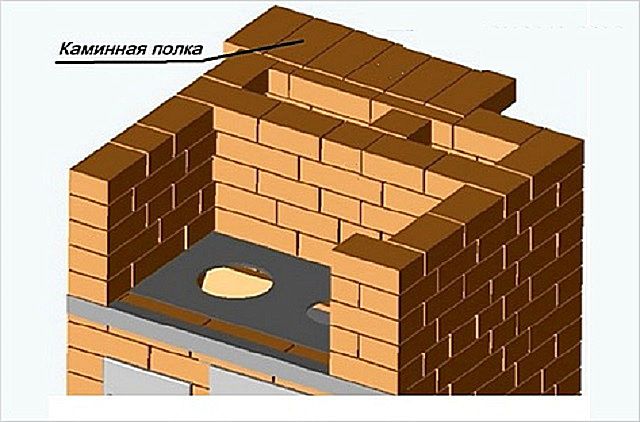

15 ряд - расширение каминной полки15 ряд — расширение каминной полки

На этом ряду продолжает формироваться полка над топким камином — кирпичи теперь укладываются перпендикулярно нижнему ряду. Их выдвигают вперед и в боковые стороны еще на 25 мм.

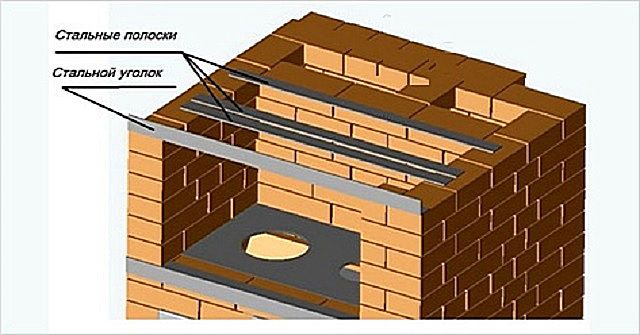

16 ряд - полосы и уголок для кладки перекрытия ниши16 ряд — полосы и уголок для кладки перекрытия ниши

На шестнадцатом ряду ниша над варочной плитой перекрывается стальными полосами, а на передний край укладывается уголок.

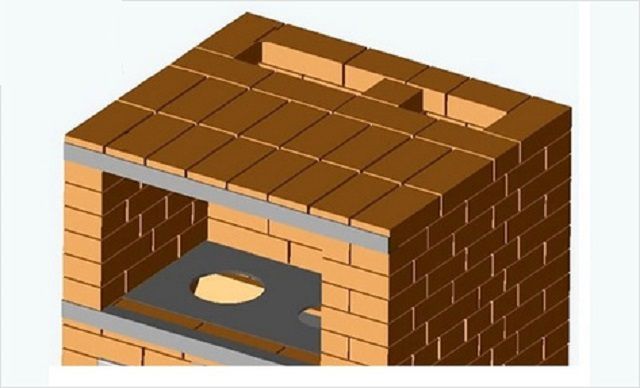

18 - 17 ряды - полное перекрытие варочной ниши18 — 17 ряды — полное перекрытие варочной ниши

17 и 18 ряды выполняются согласно порядовке. При их укладке варочная ниша перекрывается двумя сплошными рядами кирпича.

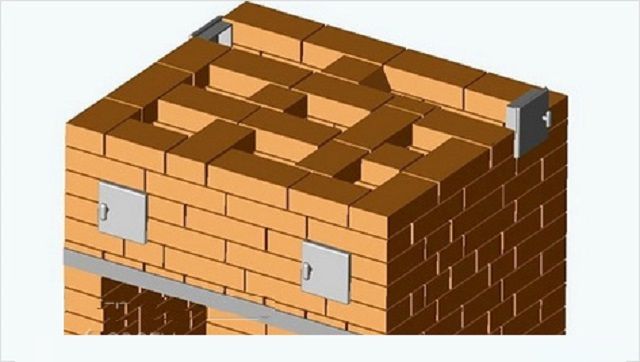

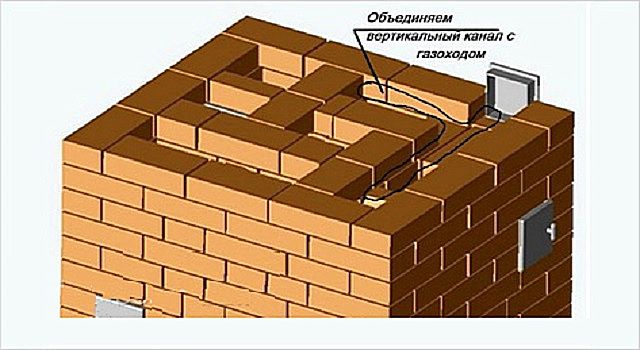

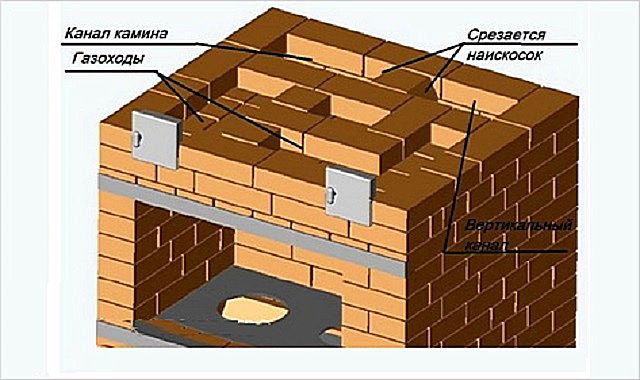

19 ряд - система внутренних каналов и прочистные дверцы19 ряд — система внутренних каналов и прочистные дверцы

На 19 ряду оформляются отверстия дымоотводов. Кирпич, разделяющий каминный и вертикальный печной канал, срезается наискосок с двух сторон. Кроме этого, устанавливаются дверцы на прочистные каналы.

20 ряд выкладывается по схеме. При его укладке не устанавливается никаких дополнительных элементов.

21 ряд - еще одна ревизионная дверца 21 ряд — еще одна ревизионная дверца

На 21 ряду устанавливается еще одна дверца — на прочистной канал.

Кладка 22 рядаКладка 22 ряда

На 22 ряду также производится установка дверцы — на еще один прочистной канал.

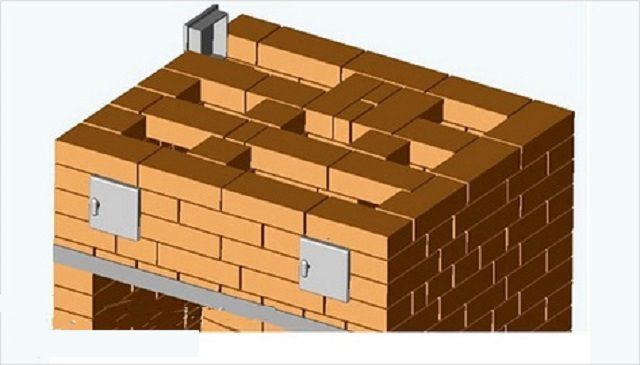

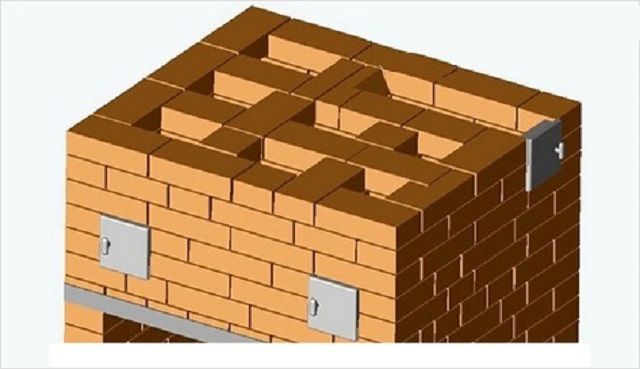

23 ряд23 ряд

23 ряд выкладывается строго по схеме.

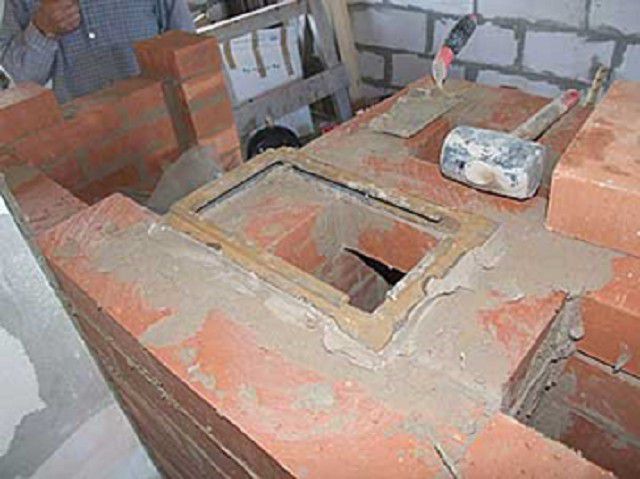

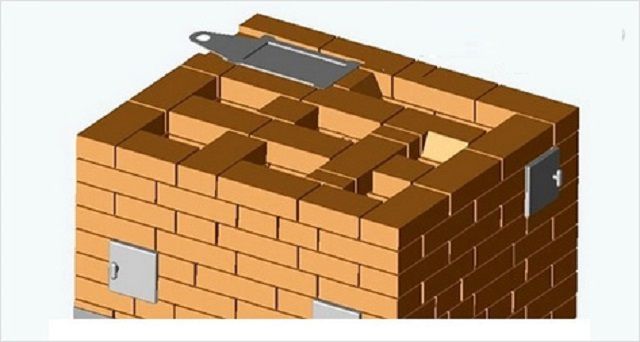

24 ряд - установка задвижки24 ряд — установка задвижки

На 24 ряду на дымоотводный канал камина устанавливается задвижка

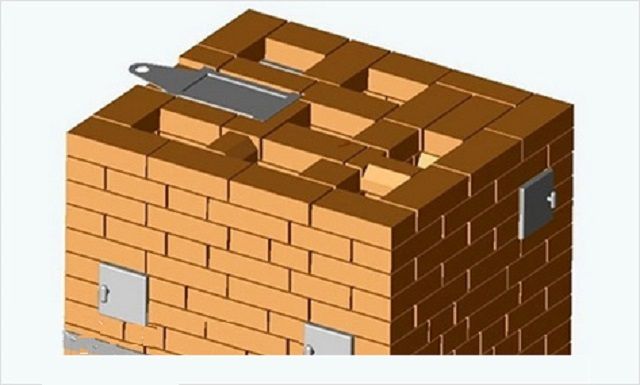

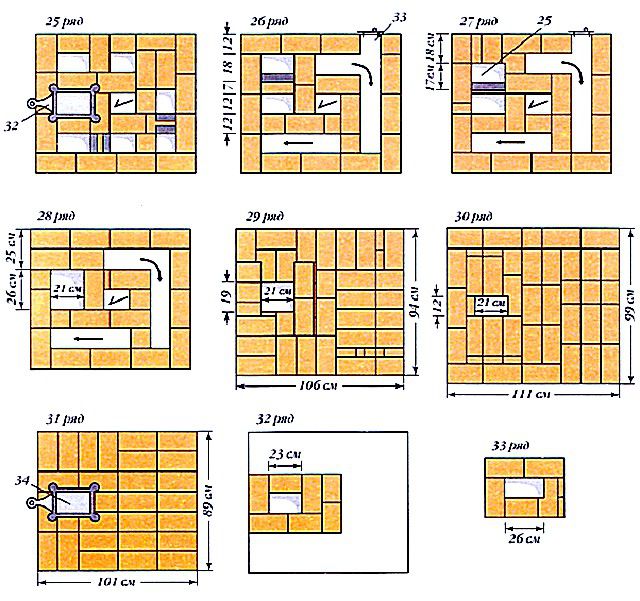

Порядовка с 25 ряда и вышеПорядовка с 25 ряда и выше25 ряд - еще одна задвижка25 ряд — еще одна задвижка

На 25 ряду устанавливается вторая задвижка дымохода.

26 ряд с последней ревизионной дверцей26 ряд с последней ревизионной дверцей

На 26 ряду монтируется последняя дверца на канал для очистки, а также проходит объединение вертикального канала с газоотводом.

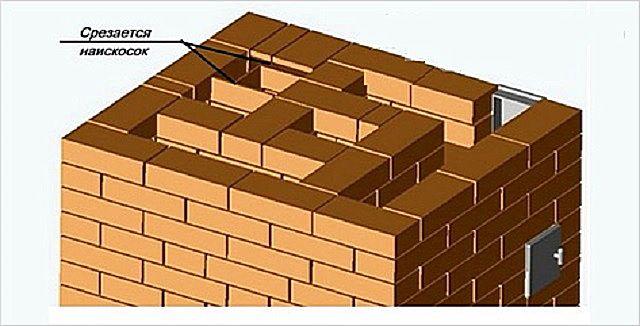

27 и 28 ряды27 и 28 ряды

27 ÷ 28 ряды  монтируются по схеме, и практически идентичны между собой.

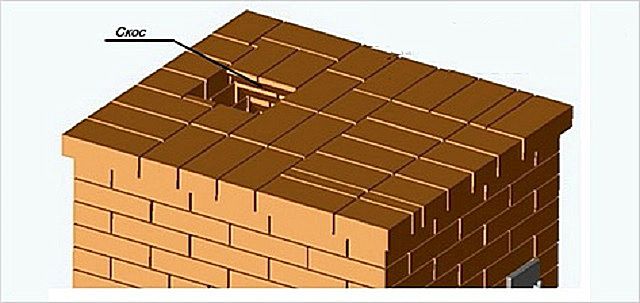

29 и 30 ряды полностью закрывают верхнюю часть печки. Здесь требуется полнейшая герметичность швов29 и 30 ряды полностью закрывают верхнюю часть печки. Здесь требуется полнейшая герметичность швов

29 ÷ 30 ряды закрывают все каналы сплошным покрытием, оставляется только одно отверстие для дымоходной трубы, кирпичи в котором выкладываются со скосом.

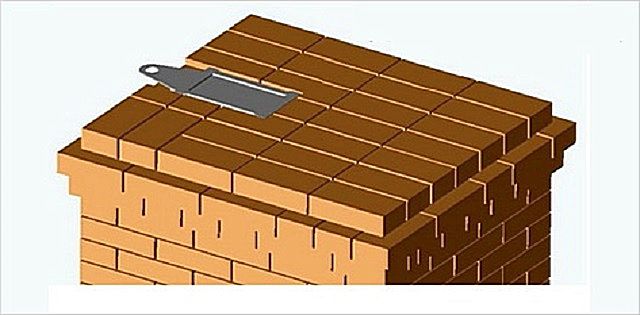

31 ряд - устанавливается последняя, общая зажвижка31 ряд — устанавливается последняя, общая задвижка

На тридцатом первом ряду на дымоход устанавливается общая задвижка.

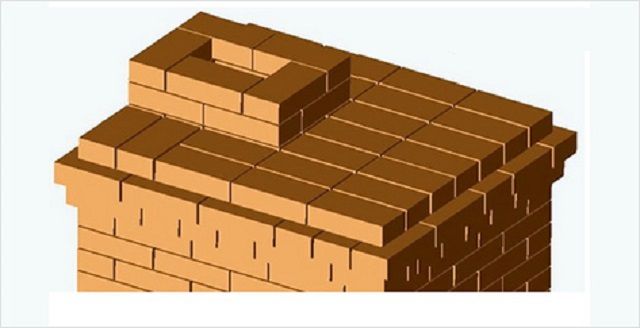

Начиная от 32 ряда и выше идет кладка дымоходной трубыНачиная от 32 ряда и выше идет кладка дымоходной трубы

С 32 ряда начинается кладка трубы. Ее высота будет зависеть от высоты потолка в помещении. Толщина стенок дымохода должна составлять, как минимум полкирпича.

Если решено возводить именно такую модель печки, то хорошим подспорьем станет и прилагаемый к статье видеоролик:

Видео: Печь-шведка с каминной частью

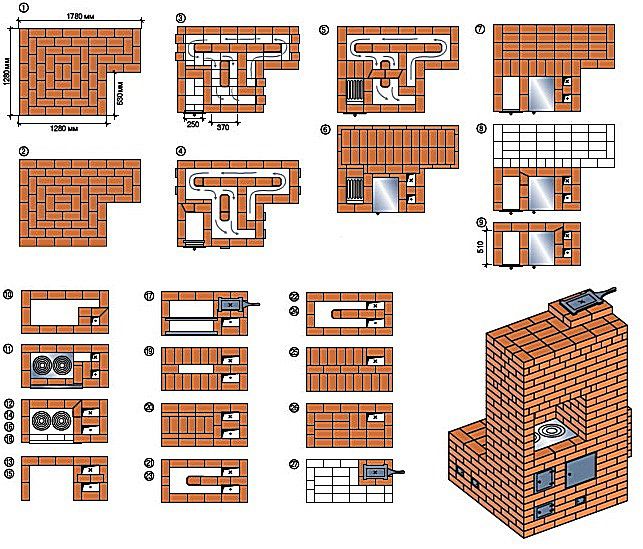

«Шведка» с лежанкой

Эта модель «шведки» получается весьма массивной, так как имеет достаточно большую лежанку, которая расположена в задней части конструкции.

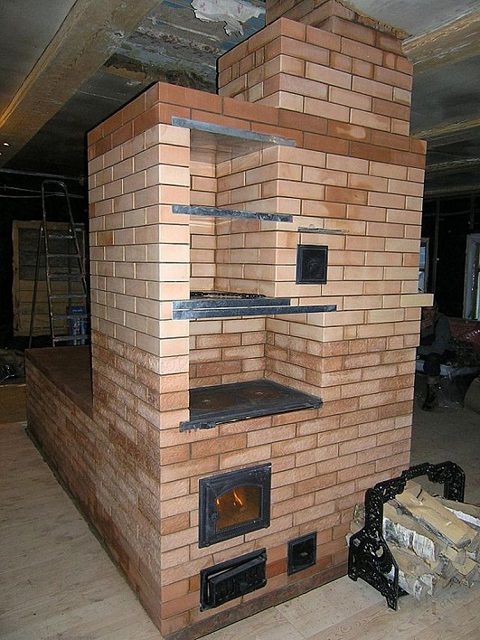

Весьма практичная модель "шведки" с подогреваемой лежанкойВесьма практичная модель «шведки» с подогреваемой лежанкой

Подобный вариант отопительного сооружения особенно удачен для дачных домиков, так как, несмотря на массивность, эта печь поможет сэкономит место, потому что, имея ее, можно не устанавливать кровать.

Кроме этого, не всегда летние ночи бывают теплыми, а с вечера протопленная печь способна сохранить тепло лежанки до самого утра.

Размер печи составляет 1781×1280 мм, лежанка имеет длину в 1781 мм, а ширину в 630 мм. Такое отопительное строение способно обеспечить теплом жилую площадь в 30 кв. м.

Узнайте, как построить печь голландку своими руками, а также рассмотрите порядовку и инструкцию, из нашей новой статьи.

Материалы

Для того чтобы возвести такую печь, придется приобрести следующие материалы:

Наименование материалов и элементовКоличество в шт.Размеры элементов в мм
Красный кирпич М-200900-920
Шамотный кирпич Ш-8200-215
Дверца для топки1210×250
Дверцы для очистных каналов370×130
Дверца для поддувала1140×250
Задвижки для дымохода2130×260
Колосник1250×400
Варочная панель1310×610
Стальная полоса50×5
Стальной уголок80 см60×60×5
Глина, песок
Мертель шамотный (мелкоизмельчённая неупорная смесь, отлично подходящая для подготовки кладочного раствора)160 кг
Духовой шкаф1450×360×300

Выкладывается печь с лежанкой также по схеме-порядовке на подготовленный описанным выше способом фундамент.

Порядовка печки с лежанкойПорядовка печки с лежанкой

В соответствии с имеющейся схемой-порядовкой, работу проводят следующим образом:

  • Первые два ряда выкладываются сплошными массивами — ими задают направление всей будущей кладки строения.
  • С третьего ряда начинается формирование внутренних газоотводных каналов и поддувальной камеры, а также на нее устанавливается дверца. Правила установки дверцы – точно такие же, как рассказывалось в описании предыдущей модели печи.
  • На четвертом ряду дверцы устанавливают на камеры очистки, и подготавливается место для колосниковой решетки.
  • На пятом ряду идет установка дверцы топки и укладка колосника.
  • На шестом ряду монтируется духовой шкаф. Между ним и топкой кирпич устанавливается на ребро.
  • Седьмой ряд является последним для кладки лежанки — далее идет кладка непосредственно варочной части печи.
  • Восьмой, девятый и десятый ряд монтируются согласно схеме — поднимаются стенки топки и камеры вокруг духовки.
  • На одиннадцатом ряду на подготовленное место укладывается варочная панель, под края которой настилаются полоски асбеста. Передний край этого ряда укрепляется стальным уголком.
  • С 12 по 16 ряд поднимаются стенки ниши, окружающей варочную плиту.
  • На 17 ряду ниша перекрывается металлическими полосами и укрепляется уголком, а также устанавливается первая дымоходная задвижка. Ее раму вначале монтируют на раствор, а затем в нее устанавливают подвижную часть.
Так устанавливаются металлические задвижкиТак устанавливаются металлические задвижки
  • С 18 по 26 ряд кладка идет строго по схеме порядовки, без каких бы то ни было особенностей.
  • На 27 ряду устанавливается вторая задвижка дымохода.
  • Далее идет кладка дымовой трубы.

Если сравнить две модели, то можно видеть, что вторая не сложнее в монтаже, чем первая. Поэтому, если выбирать конструкцию по сложности возведения, то их можно назвать равноценными. Остается сделать выбор только по функциональным особенностям.

Установка металлических элементов печей проходит по одной схеме с использованием стальной проволоки, которая вмуровывается в швы между кирпичами. Обязательно нужно использовать асбестовые защитные обмотки, которые помогут герметизировать швы вокруг топочных дверок и защитят тонкий металл коробки духовки от быстрого прогорания.

Видео: пример строительства печки-«шведки» с лежанкой

Немного стоит сказать и о кладке дымоходной трубы. При ее монтаже особое внимание нужно уделить изоляции от легко возгорающихся материалов при прохождении конструкции через потолочное перекрытие.

Перекрытие можно обезопасить с помощью устройства между ним и трубой асбестовой прокладки или же засыпки слоя керамзита, для которого изготавливается металлический короб с квадратным отверстием для дымохода в середине его дна.

После прохождения через чердак, труба выводится на крышу и поднимается над ней не меньше, чем на полтора метра. Зазоры между кровельным материалом и кирпичной кладкой трубы должны быть хорошо герметизированы.

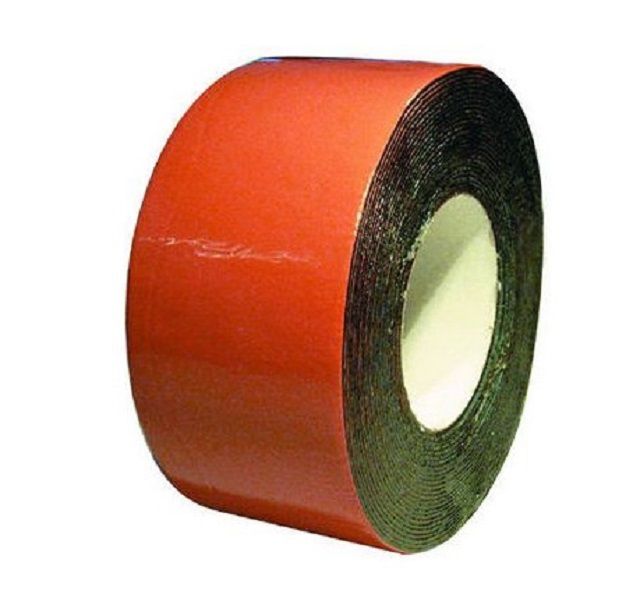

Для подобных целей можно использовать специальный материал — ондубанд, который производится в виде ленты, и уже имеет клеящийся слой.

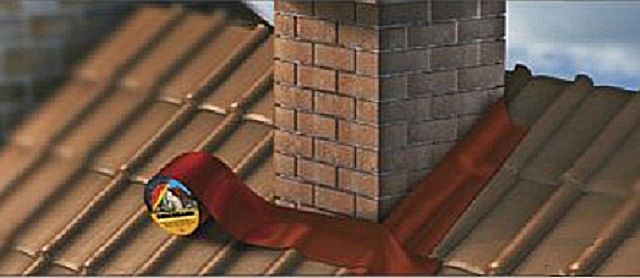

Ондубанд - удобный материал для герметизации прохода трубы через кровлюОндубанд — удобный материал для герметизации прохода трубы через кровлюПримерная схема использования ондубандаПримерная схема использования ондубанда

На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.

Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала.

Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.

После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.

Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже —  после одного сезона полноценной эксплуатации.

Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор.  Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

Печь шведка своими руками. 85 фото вариантов печей шведка порядовка

Среди множества способов обеспечения тепла в загородном доме отдельно выделяется печь отопительно-варочного типа или шведка порядовка. Действительно, печь шведка своими руками с камином – это вполне доступно и реально. Кстати, чтобы самостоятельно ее соорудить, совсем не обязательно обладать квалификацией профессионального печника – здесь возникает необходимость лишь в основных навыках.

 варианты печей шведкаварианты печей шведка

 варианты печей шведка

Печи шведка для дома

Для отопления небольшого дома оптимальным вариантом будет так называемая отопительно-варочная печь. Обычно это печь-шведка. В рамках ее порядовки устанавливается камин. Кроме того, нужно соблюдать определенные правила.

 варианты печей шведка

Собрать такую конструкцию самостоятельно совсем не сложно, достаточно лишь знать основные правила порядовки, которые помогут собрать безопасную конструкцию даже новичку своими руками.

 варианты печей шведка
Основное преимущество печи-шведки – это комбинированность ее структуры. То есть, она подойдет не только для приготовления пищи, но и для отопления небольших помещений. При желании, можно добавить такому сооружению иные функции, вроде ниши для хранения пищи или духового шкафа. Кроме того, в ней может присутствовать лежанка или иные конструкции печи шведки.

 кирпичная печь шведка своими руками подробная схемакирпичная печь шведка подробная схема

Так или иначе, собирать печь шведку своими руками можно только из качественных материалов с высоким качеством. Только в этом случае можно рассчитывать на ее продолжительную, и, главное, безопасную работу. Печь из кирпича шведка смотрите фото варианты размещения в доме.

 кирпичная печь шведка своими руками подробная схема

Кладка печей своими руками — шведка порядовка

Традиционно печь шведка своими руками собирается из керамического красного кирпича, причем материал, бывший в употреблении, тут категорически не подойдет. А вот шамотный кирпич подойдет для топки.

 кирпичная печь шведка своими руками подробная схема

Кроме того, еще до начала работы придется подготовить такие основные элементы печи, как:

  • поддувало,
  • духовка,
  • топочная конструкция,
  • колосники и задвижки,
  • дверцы под прочистку,
  • а также стальную полоску.

 кирпичная печь шведка своими руками подробная схема

Причем необходимое для работы количество материалов для каждого конкретного случая будет определяться габаритами и вариантом порядовки печи.

 кирпичная печь шведка своими руками подробная схема

Важно заметить, что печь шведка своими руками кладется только на заранее подготовленный фундамент. Причем на этом этапе работа не отличается от сооружения прочих отопительных или отопительно-варочных конструкций.

 кладка печей своими руками шведкакладка печей шведка
В любом случае фундамент должен быть чуть больше габаритов будущей печи. Для него используется бетон, который послойно заливается между битым кирпичом и щебнем. После заливки последнего слоя, в обязательном порядке прокладывается слой гидроизоляции. Только после этого можно начинать выполнение кладки кирпичей порядовки, смотрите чертежи и схемы.

 кладка печей своими руками шведка

Технология строительства печи шведки из кирпича

Кладка печи шведки своими руками имеет ряд особенностей, которые непременно должны быть учтены в работе. Сразу нужно сказать о необходимости не только гидроизоляции, но и теплоизоляции ее фундамента, в противном случае в ходе работы печь будет нагревать пол.

 кладка печей своими руками шведка

Здесь может использоваться бальзатовый картон, причем при трехслойной его укладке, фольгированный лист должен оказаться в середине.

 кладка печей своими руками шведка

Размеры и чертежи печи шведки

После фундамента переходят к работе над подножием будущей печи, выкладывая ее первый и второй ряды. Для обеспечения своего рода выступа-постамента, выкладывают их исключительно с расширенными швами, в пределах 13 мм.

 кладка печей своими руками шведка

Чрезмерно широкими их также делать не нужно. Специалисты советуют при кладке печи шведки каждый из кирпичей на протяжении нескольких секунд полоскать в чистой воде. Эта простая манипуляция позволит увеличить адгезию за счет избавления от пыли на поверхности материала.

 кладка печи шведка своими руками порядовкакладка печи шведка порядовка

Дело в том, что на практике, кладка, которая выполнена из пыльного и сухого кирпича, может оказаться не достаточно прочной, в условиях значительного теплового напряжения.

 кладка печи шведка своими руками порядовка

Но и длительное замачивание кирпичей перед работой также не допустимо, ведь в этом случае он попросту напитается водой, которую в дальнейшем передаст раствору. Это также будет иметь свои негативные последствия.

 кладка печи шведка своими руками порядовка
В случае с печью шведкой предполагается сильный отвод тепла через духовку на фоне эффективного использования топлива. Поэтому для ее кладки и берется только высококачественный шамотный кирпич, а также качественный раствор на мергеле.

 кладка печи шведка своими руками порядовка

Обычно именно из шамота рекомендуется выкладывать печь шведку своими руками с третьего ряда и вплоть до того, который будет следовать за плитой. Но в некоторых случаях в целях экономии его берут только для внутренней облицовки топки, для которой потребуется не более сотни кирпичей.

 кладка печи шведка своими руками порядовка

Кладка печи порядовка

В ходе кладки особое внимание придется уделять прочности и ровности поверхности. Так, в швах не должно быть излишка раствора или же пустот, а все каналы изнутри должны быть идеально гладкими. Перевязывают в таком случае в полкирпича.

 лежанка шведкалежанка шведка
Отдельное внимание при кладке печи шведки своими руками уделяется сечению дымового канала. Оно должно оставаться неизменным на протяжении всей кладки печи. В противном случае, даже при минимальном сужении, может иметь место выход в помещение дымовых газов.

 лежанка шведка

По готовности первого ряда можно ставить дверцу поддувала. Дальнейшая работа будет вестись на основании выбранной порядовки. Для формирования внутреннего пространства основных элементов печи, в том числе и поддувала, используемые для них кирпичи, несколько стесывают. Уже на следующем ряду дверцы можно перекрывать.

 лежанка шведка

Полезные советы по кладке печи

  1. Выкладывают печь шведку своими руками из керамического красного кирпича, причем в этом случае подойдет исключительно новый материал, но, ни в коем случае, не побывавший в употреблении;
  2. Чтобы такая печь служила исправно и долго, фундамент под нее должен быть чуть больше, чем габариты самой печи;
  3. Чтобы максимально увеличить адгезию на поверхности кирпичей, каждый из них непосредственно перед укладыванием на протяжении нескольких секунд поласкают в чистой воде, удаляя с нее частицы пыли;лежанка шведка
  4. Чтобы используемые в кладке половинки и трех-четверки кирпича были ровными, для их изготовления прибегают к помощи болгарки. Их размеры и количество определяются в соответствии с порядовкой будущей печи шведки;
  5. Металл и кирпич характеризуются различными характеристиками при расширении тепла. Поэтому при их соседней установке непременно должен присутствовать зазор хотя бы в пол сантиметра.



 лежанка шведка

 отопительные печи шведки своими рукамиотопительные печи шведки

 отопительные печи шведки своими руками

 отопительные печи шведки своими руками

 отопительные печи шведки своими руками

 отопительные печи шведки своими руками

 печи кирпича шведкапечи кирпича шведка

 печи кирпича шведка

 печи кирпича шведка

 печи кирпича шведка

 печи кирпича шведка

 печи шведка для домапечи шведка для дома

 печи шведка для дома

 печи шведка для дома

 печи шведка для дома

 печи шведка для дома

 печи шведки своими руками чертежипечи шведки чертежи

 печи шведки своими руками чертежи

 печи шведки своими руками чертежи

 печи шведки своими руками чертежи

 печи шведки своими руками чертежи

 печь из кирпича шведка фотопечь из кирпича шведка фото

 печь из кирпича шведка фото

 печь из кирпича шведка фото

 печь из кирпича шведка фото

 печь из кирпича шведка фото

 печь отопительная шведка из кирпичапечь отопительная шведка из кирпича

 печь отопительная шведка из кирпича

 печь отопительная шведка из кирпича

 печь отопительная шведка из кирпича

 печь отопительная шведка из кирпича

 печь порядовкапечь порядовка

 печь порядовка

 печь порядовка

 печь порядовка

 печь порядовка

 печь шведка с плитой своими рукамипечь шведка с плитой

 печь шведка с плитой своими руками

 печь шведка с плитой своими руками

 печь шведка с плитой своими руками

 печь шведка с плитой своими руками

 печь шведка своими рукамипечь шведка

 печь шведка своими руками

 печь шведка своими руками

 печь шведка своими руками

 печь шведка своими руками

 печь шведка своими руками порядовкапечь шведка порядовка

 печь шведка своими руками порядовка

 печь шведка своими руками порядовка

 печь шведка своими руками порядовка

 печь шведка своими руками порядовка

 печь шведка кладкапечь шведка кладка

 печь шведка кладка

 печь шведка кладка

 печь шведка кладка

 печь шведка кладка

 печь шведка порядовкапечь шведка порядовка

 печь шведка порядовка

 печь шведка порядовка

 печь шведка порядовка

Порядовка печи «Шведка» - Порядовки - Статьи по печному делу

Скачать порядовки печи ШВЕДКА

Стоит понимать, что при полном отсутствии опыта выполнения кирпичной кладки с соблюдением порядовки – правильнее будет воспользоваться готовым чертежом, и следовать ему неукоснительно. А эксперименты с конструкцией стоит отложить до времен, когда навык постройки печи будет достаточно высоким.

Размеры печи ШВЕДКА Вид с верху Схема печи шведка с плитой

Найти чертежи с порядовкой можно в открытом доступе – на специализированных сайтах или в строительной литературе. План следует точно перенести на бумагу и разместить перед глазами, чтобы можно было сверяться с ним, не отрываясь от работы. Даже одна ошибка в кладке может оказаться существенной – и придется перекладывать весь ряд, если не всю печь.

Основная последовательность действий

1 ряд 2 ряд 3 ряд 4 ряд 5 ряд

1 — 5 ряд

6 ряд 7 ряд 8 ряд 9 ряд 10 ряд

6 — 10 ряд

11 ряд 12 ряд 13 ряд 14 ряд 15 ряд

11 — 15 ряд

16 ряд 17 ряд 18 ряд 19 ряд 20 ряд

16 — 20 ряд

21 ряд 22 ряд 23 ряд 24 ряд 25 ряд

21 —25 ряд

26 ряд 27 ряд 28 ряд 29 ряд 30 ряд

26 — 30 ряд

31 ряд  32 ряд  33 ряд  34 ряд  35 ряд и выход на трубу

31 — 34 ряд и 35 ряд и выход на трубу

Для обогрева помещения площадью менее 50 м? обычно достаточно небольшой печи «Шведка» самой простой конструкции. Стенки топочной камеры такой печи футеруются шамотным кирпичём. Затем топка обкладывается печными керамическими кирпичями, они-же являются и внешними стенками сооружения, которые быстро нагреваются и интенсивно отдают тепло. Оптимальным будет возвести печь примерно в тридцать рядов – при таких размерах, печь сумеет прогреть все пространство дома, при минимальных затратах топлива. Стоит учитывать это при выборе подходящего чертежа. В целом же, последовательность работ выглядит так:

Возведение фундамента. Если печь «Шведка» строится в комнате с готовыми перекрытиями пола, необходимо выпелить пол, обойти лаги. Фундамент необходимо заглубить на глубину промерзания (1,2 метра). Перед выходом печи надо сделать гидроизоляцию.

Установка поддувала и прочисток Установка колосника  Топочная дверка и духовка Укладка плиты

Первые два ряда тела печной конструкции кладутся сплошь. В первом ряду необходимо выложить целыми кирпичами только края, а середину можно заполнить боем, хоть это и нежелательно. Но второй ряд выкладывается уже исключительно из целого кирпича без изъянов.

С третьего по пятый ряд формируется зольная камера, устанавливается дверца зольника и перекрытие над ней.

На шестом ряду формируется пространство под колосник.

На седьмом – устанавливается колосник и топочная дверца. Так-же устанавливается духовка.

С восьмого по десятый ряды формируется сам топливник и выход к каналам щитка.

После выкладывания двенадцатого ряда, по всему его периметру укладываются "Суперсил-термоматериал".

На двенадцатом-же ряду рассчитывается место установки варочной поверхности.

Устанавливается плита

Формирование камеры для плиты Задвижка для печи шведки перекрыша ниши печи

В последнем, четырнадцатом ряду, начинается камера над плитой. Формируются каналы щитка печи.

Материалы необходимые для кладки

Дверца топочная глухая LK 350, 21х25 см-1 шт;
Дверца поддувальная LK 332, 14х25 см-1 шт;
Дверца прочистная LK 335, 12х12 см-3 шт;
Плита чугунная П1-2 (710Х410) с 2-мя комфорками, 41х71 см-1 шт;
Духовка "Везувий" 224 45х25х29 см-1 шт;
Задвижка дымохода ВЕЗУВИЙ 1427 13х13 см-1 шт;
Решетка колосниковая РУ-2  20х30 см-1 шт;
Витебский печной кирпич (Цех №1)-550 шт;
Шамотный кирпич (г.Богданович) ША-8-30 шт;
Уголок стальной 45 х 45 х 750 – 1 шт;
Уголок стальной 45 х 45 х 910 – 5 шт;
Полоска стальная 50 х 5 х 700 – 2 шт;
Лист предтопочный 500 х 700 мм – 1 шт.
Смесь печная огнеупорная (мешок 25кг) – 1 шт.
Смесь печная мешок (25кг) – 16 шт.

После завершения постройки, необходимо дождаться полного высыхания печи. Спустя несколько дней для проверки в топке сжигают немного бумаги и щепок, если в строении есть щели или трещины, это можно обнаружить, понаблюдав за направлением дыма. Если все в порядке, то еще через неделю печь протапливают, а потом, при необходимости, штукатурят.


Каталог- печи шведки

Эстетическая доля ценности такой печи наряду с практической пользой, делает этот элемент интерьера обязательным в каждом доме даже с централизованным отоплением.

Шведка: незаменимая печь для дачи - Своими руками - Статьи по печному делу

При отсутствии газового отопления, печь шведка может послужить достойным аналогом. Она позволяет не только отапливать дом или дачу, но и использовать печь для приготовления пищи. В отличие от русской печи, эта печка имеет меньший КПД, но она быстрее нагревается из-за своих небольших размеров. Чаще всего такая печь размещается в стене между кухней и жилой комнатой, либо гостиной и кухней. При желании такая печка может иметь дополнительную лежанку. Классический вариант выкладывается из керамического кирпича, а топка из шамотного. Сбоку от топки размещается большая духовка. Духовка разогревается в первые минуты горения огня и помогает улучшить обогрев помещения.

Заказать

Содержание:

Разновидности печи

Фото

печь шведка большое КПД  шведская печь для дом и дачи  печка шведка модель с закрытой плитой  шведка для обогрева большого дома


Шведская печь "Шведка" может быть зримой, грубой и весомой. Обычно оснащается плитой и духовкой. Небольшие декоративные варианты размещаются в углу. Современный аналог производится из керамического кирпича и может быть облицована талькомагнезитом. Их можно устанавливать в любом удобном месте. Такая конструкция имеет специальный накопительный колпак, который помогает дожигать топливо и повышать теплоотдачу печи. Эта печь состоит из нижней, верхней ниши и ниши над плитой.

ОВП- Шведка №1. Для отопления и приготовления пищи. Способна прогреть дом 50-60 м²
. Возводится из кирпича на глиняном печном растворе.
ОВП - Шведка №1 Отопительно - варочная шведка Шведка внешний вид

Каталог печей "Шведок"

Отопительно - варочная печь-шведка 1

Имеет высокий уровень КПД. Высокая степень теплоотдачи, функционально приспособленная для того, чтобы готовить пищу в духовом шкафу или на конфорках, которых может быть одна или две.. Довольно быстро греется. Регулируется процесс горения (заслонками). Может быть сделана с «зимним» и «летним» ходом.

Печь шведка 2

При хорошем КПД имеет небольшие размеры. Печи данного типа многофункциональны. На них готовится пища, нагревается вода, сушатся различные продукты и одежда.Такими печами отапливаются помещения.. Кроме того, шведка бывает пристенной; угловой; в центре комнаты; встроенной в стену.

ОВП шведка 3

Эта конструкция может быть: пристенной; угловой; в центре комнаты; встроенной в стену. Размеры — 115 х 90 х см. Масса 2000 кг. Тепло отдача при двух топках в сутки 1900 ккал/ч. Мощность = 4,2 кВт. Может обогреть дом до 40 м2.

Шведка 4

Оснащена духовкой, плитой с одной или двумя конфорками, верхняя сушильная камера. В данной конструкции топка расположена с одной стороны. Возможен вариант переноса топочной дверки (если этого потребует заказчик) на противоположную сторону.

Отопительно-варочная шведская печь 5

Объединив в единую конструкцию кухонную плиту и отопительную печь, вы получите устройство данной конструкции. Имеется топка с плитой, духовка и тепловой щиток.

Плита со щитком 6

Размеры конструкции: 102 х 102 х 217 см. Масса (включая щиток) — 2800 кг. Теплоотдача (при двух топках) — 3100 ккал/ч. Лицевые стороны щитка и плиты, как правило, оштукатурены.

Совмещенная кладка кухонной плиты простого типа с отопительным щитком

Устройство и особенности печи шведки


Нижняя ниша греется сначала, вторая после. Верхняя ниша довольно просторная. Прогрев происходит, как первым, так и вторым, так и заключительным жаром. Шведка обогревает сперва нижнюю часть, так как дымовые газы из топки идут вниз. Вместо дымохода для этой печи делается переток, который размещается снизу под духовкой. Для сохранения тепла, после перегорания дров, нужно закрывать задвижку. Вертикальные каналы считаются классическим вариантом. Горизонтальные каналы греют лучше, но требуют более частой чистки.

Отопительно - варочная печь шведка № 2. Предназначена для сельского дома. Имеет функции отопления и готовки на плите и духовке. Самая распространённая конструкция в северной широте.
Шведка - вид с кухни Шведка - вид 2 Шведка - вид с кухни проект



Процесс возведения шведки


Процесс возведения печи шведки. Для строительства печи берутся расчёты: для плиты - 71 на 41 сантиметр; для топки (высота, ширина, глубина) 30 на 35 и на 45 сантиметров; для духовки 30 на 35 и на 50 сантиметров. Эти размеры могут колебаться в зависимости от варианта печи. Стенки металла для духовки должны быть не менее 4 миллиметров. От края колосников до духовки расстояние должно составить около одного кирпича. С задней части духовки до топки должен быть зазор в четверть кирпича. Духовка делается из плотного литого металла.

печь Шведка схема и разрезы печь Шведка схема и разрезы и порядовка печь Шведка - порядовка

Порядовки печи Шведка


При приближении духовки к топке, стенки дополнительно защищаются вермикулитом. Дверца должна быть чугунной. Она крепится в кладку, что гарантирует надёжность фиксации.

Перед кладкой печи из кирпича делается термоизоляция пола. Изоляцию можно произвести из базальтового картона. Изоляция укладывается так, чтобы в конце образовался 1,5 сантиметровый слой. Средний слой делается из фольгированного листа.
Подножие печи (первые 2 ряда) выкладывается с уширенными сантиметровыми швами, так получается выступ. Кирпич перед кладкой увлажняется. Два последующих ряда формируют зольник и монтируется три дверцы для чистки печи. Дверцы монтируются с зазором. В зазоры вставляется асбестовый шнур.

ОВП Шведка (Шведская печка) №3
ОВП Шведка (Шведская печка) №3 Шведская печка №3 ОВП Шведка №3


При двухслойной печи из красного и шамотного кирпича, между ними делается расстояние в 6 миллиметров. Внутренняя облицовка печи обкладывается шамотным кирпичом. Вставляются колосники. И в этот же ряд вставляется духовка. С шестого по девятый формируется топочная камера. Вставляется дверца. Десятый ряд перекрывает духовку.


Далее укладывается плита и делаются дымовые каналы. При укладке плиты, в кирпичах вырезаются четверти.С двенадцатого по шестнадцатый, выкладывается варочная камера, каналы для отхода дыма. Следующие два перекладываются подрезанным кирпичом. С двадцать первого по двадцать восьмой идёт дымоход. В двадцать седьмом вставляется задвижка с прокладкой из базальтового шнура в зазоре. С двадцать девятого ряда идёт расширение для карниза в 5 сантиметров. Каналы (кроме трубы) закрываются.


Следующий ряд делается ещё шире на 5 сантиметров. Затем размер уменьшается до исходного. Труба выкладывается в 5 кирпичей. Перед потолком за 3 ряда делается распушка трубы. Толщина трубы составляет полтора кирпича. Сверху трубы ставится железный колпак- дымник. Труба идущая снаружи дома выкладывается цементным раствором.



Материалы


* кирпич керамический м200, – 600 шт.;
* кирпичогнеупорный, – 80 шт.;
* дверка топочная 210 х 250 мм – 1 шт.;
* дверка поддувальная 250 х 140 мм – 1 шт.;
* дверка чистки 140 х 140 мм – 5 шт.;
* плита чугунная 410 х 710 мм – 1 шт.;
* духовка 450 х 360 х 300 мм – 1 шт.;
* колосники длина 250 мм – 1шт.;
* лист предтопочный 500 х 700 мм – 1 шт.



Видео: Печь "Шведка" своими руками




Дымовая труба


Дымовая труба у шведки делается с распушкой пошире. Она подымается над коньком дома на высоту не менее 60 сантиметров. Ширина распушки от краёв устья должен составить полкирпича во все стороны. Между железными деталями крыши и кирпичом должен быть зазор 5-6 сантиметров.

Дымовая труба для шведки



Советы по просушке


После строительства печи, шведка должна высохнуть и лишь потом ею можно пользоваться. Для просушки можно ежедневно протапливать её минимальным количеством дров из осины. Прогрев со временем усиливается, пока не достигает полной мощности. После этого печью шведкой можно пользоваться.

Похожие публикации:




Печь голландка своими руками

 Печь голландка своими руками

«Шведка» с лежанкой

 «Шведка» с лежанкой

Двухэтажная печь с одним топливником

Двухэтажная печь с одним топливником



Печь шведка своими руками порядовка и строительство!

Печь-шведка – это уникальная по своим характеристикам конструкция, которая подходит как для обогрева жилых помещений, так и для приготовления разнообразной пищи. Особенности конструкции и сравнительно небольшие размеры агрегата позволяют размещать его в смежных комнатах. Обычно лицевую сторону шведки выводят в кухню, а заднюю стенку – в жилую комнату для ее обогрева.

Шведка

Шведка

Содержание пошаговой инструкции:

Особенности печи

Шведка характеризуется очень высоким коэффициентом полезного действия, в особенности для своих скромных размеров. Мощности одной стандартной печи этого вида достаточно для обогрева помещения площадью до 25-30 м2.

Печь шведка своими руками порядовка

Печь шведка своими руками порядовка

По своей сути печь шведка является обыкновенной отопительно-варочной печкой, дополнительно укомплектованной трех- либо пятиканальным щитком. При наличии желания конструкцию шведки можно дополнить лежанкой либо удобной сушилкой.

По своей сути печь шведка является обыкновенной отопительно-варочной печкой

По своей сути печь шведка является обыкновенной отопительно-варочной печкой

Среди главных преимуществ шведки нужно отметить простоту ее самостоятельной кладки – надо лишь подготовить требуемые материалы, разобраться в порядовке и сделать все по инструкции.

Под порядовкой печи следует понимать чертеж с указанием порядка выкладки каждого ряда конструкции.

Упрощенный вариант кладки печи шведка

Упрощенный вариант кладки печи шведка

Что нужно для кладки шведки?

Стандартная печь шведка имеет размеры равные 1020х880х2170 мм. При желании можете менять предложенные габариты на свое усмотрение, но именно заявленные значения являются наиболее оптимальными и универсальными.

Набор для кладки печи типа «шведка»

  1. Красный кирпич. Строительные материалы должны быть исключительно высокого качества.
  2. Огнеупорный кирпич.
  3. Дверца для топочного отсека. Дверца топки

    Дверца топки

  4. Дверца для поддувала. Дверца для поддувала

    Дверца для поддувала

  5. Дверцы для прочистных отсеков.
  6. Заслонка.
  7. Духовка.
  8. Чугунная плита. Чугунная плита

    Чугунная плита

  9. Колосниковая решетка.
  10. Стальные уголки.
  11. Листовая сталь.
  12. Глиняный раствор.
  13. Металлический предтопочный лист.
  14. Молоток-кирка.
  15. Кельма. С помощью этого приспособления вы будете набрасывать кладочный раствор на стройматериал.
  16. Киянка. Этот инструмент предназначен для подбивания используемого стройматериала.
  17. Расшивки. Помогут вам придавать кладочным швам красивую форму. Расшивка

    Расшивка

  18. Строительный уровень.
  19. Совковая лопата для приготовления кладочного раствора.
  20. Угольник.
  21. Рулетка.
  22. Правило.
  23. Шнур-причалка.
  24. Отвес.
  25. Огнеупорная смесь для кладки (альтернатива готовым смесям — состав из огнеупорной глины, песка и воды). Смесь для кладки печи

    Смесь для кладки печи

Порядок конструирования печи

Выкладка рассматриваемой печки осуществляется в соответствии с порядовкой. Это, как уже отмечалось, специальная схема, на которой обозначен порядок выкладки каждого ряда конструкции. Существуют стандартные порядовки. При отсутствии навыков выкладки печей настоятельно рекомендуется пользоваться именно одной из стандартных схем.

Грамотно составленная порядовка позволит вам существенно сократить затраты времени и денег на строительство печки. Работа будет выполняться в соответствии с точной и простой для понимания схемой, что позволит добиться максимальной эффективности.

Разобравшись в порядовке печи типа «шведка» до начала строительства, вы сможете выложить агрегат своими силами, не привлекая к работе сторонних мастеров и не тратя деньги на оплату их труда.

В развернутой порядовке дополнительно указывается, какие материалы и на каком этапе работы необходимо использовать.

Изучите предложенную порядовку и дополнительно обратите внимание на следующие моменты:

  • конструкция печи шведка включает в свой состав поддувало. Об этом моменте нужно обязательно помнить в процессе самостоятельного обустройства печки;
  • первый ряд кирпичей должен быть выложен идеально ровно. Любые смещения приведут к появлению разнообразных нарушений, которые негативным образом отразятся на качестве и надежности готового печного агрегата. Для проверки ровности кладки используйте строительный уровень;
  • обязательно должна проверяться правильность выкладки углов – они должны составлять строго 90 градусов. Углы проверяйте с помощью соответствующего инструмента под названием угольник.

От правильности выкладки первого ряда во многом зависит надежность, эффективность и долговечность печи типа «шведка», помните об этом.

Порядовка печи

Порядовка печи

Порядовка печи

Прежде чем приступать к самостоятельной кладке печи, выполните несколько простых подготовительных мероприятий.

В первую очередь вымочите кирпич. Для этого кирпичи нужно окунуть в чистую воду и оставить их там примерно на сутки. Вода заполнит поры в структуре кирпича. Благодаря этому в дальнейшем строительный материал не будет впитывать воду из глиняного раствора.

Приготовьте глиняный раствор. Он будет состоять из молотой глины, некоторого количества песка и чистой воды. Конкретное соотношение компонентов подбирается в соответствии с особенностями глины.

Важно, чтобы готовый раствор имел нормальную пластичность и однородную структуру. В среднем на укладку сотни кирпичей уходит порядка 20 литров раствора.

1 ряд. Ранее отмечалось, что этот ряд должен выкладываться исключительно по строительному уровню с дополнительной проверкой при помощи угольника. Выложите этот ряд сплошной кладкой. Внутри допускается использование половинок кирпичей.

2 ряд. Выложите по такой же схеме, как и 1-й ряд. Будьте внимательны и делайте все в строгом соответствии с технологией, т.к. первые два ряда выполняют функции основания печи, которое должно быть максимально надежным.

3-4 ряды. Продолжайте кладку, постепенно формируя зольную камеру. На этом же этапе кладки выполняется установка дверцы упомянутой камеры. Дополнительно монтируется 3 дверцы для прочистных люков и дверца для поддувала. С обратной стороны шведки выложите дымообороты. Они размещаются в вертикальном положении и сообщаются с топочной камерой посредством отверстия, обустраиваемого в процессе выкладки печи.

5 ряд. Установите готовую духовку и разместите в ней подходящую по размерам решетку колосника. Сформируйте перекрытие для очистных люков и дверцы поддувала.

6-10 ряд. Выложите стенки камеры топки и духовки. Между топочным отсеком и духовкой выкладывается перегородка из огнестойкого кирпича. Кирпич надо выкладывать на ребро. Перегородка должна быть на ряд ниже, чем непосредственно камеры. После того как будет готов десятый ряд, уложите с лицевой части конструкции стандартный уголок из стали и дополнительно плиту из чугуна. Для закрепления уголка используйте стальную проволоку и 2-сантиметровый слой глиняного раствора.

11 ряд. Завершите до конца перекрытие канала, посредством которого разделяется плита из чугуна и правая стенка печи.

12-16 ряд. Выложите отделение для варки и 3 вертикальных газохода. Дымоходные отверстия выкладывайте из огнепрочного кирпича.

17-18 ряд. Сформируйте перекрытие над отделением для варки. Для формирования перекрытия используйте уложенную на предыдущих этапах листовую сталь и уголок из такого же материала.

19-20 ряд. Закрепите на лицевой части конструкции дверцы 2 люков для чистки газоотводящих каналов.

21-28 ряд. Выложите дымоходные каналы. Не забывайте о перевязке швов. В процессе выкладки 27 ряда установите удобную задвижку. Над установленной дымовой задвижкой оставьте технологическое отверстие, через которое газоходы будут сопрягаться с воздуховодами.

29-30 ряд. Выложите перекрытие дымоходных каналов. На этом этапе ширину кладки по периметру необходимо увеличить на 50 мм. Благодаря подобному расширению будет сформирован карниз.

31 ряд. Доведите размеры перекрытия конструктивных размеров 27-го ряда.

32 ряд. Начинайте выкладывать дымоход. Стандартная конструкция дымохода имеет размеры равные 130х250 мм.

На этом выкладка печи может считаться законченной. В завершении останется лишь довести до конца устройство дымохода, а также при желании отделать печь, к примеру, краской либо керамической плиткой. Дополнительно можете купить разнообразные аксессуары, например, для хранения топлива.

 Печь Шведка (вид спереди)

Печь Шведка (вид спереди)

 Печь Шведка

Печь Шведка

 Печь Шведка

Печь Шведка

 Печь Шведка

Печь Шведка

 Печь Шведка

Печь Шведка

 Печь Шведка

Печь Шведка

 Печь Шведка

Печь Шведка (вид сзади)

Таким образом, в самостоятельной кладке печи шведка нет ничего сложного. Подробная порядовка поможет вам быстро разобраться в особенностях выполнения работы и выложить печку своими руками. Следуйте инструкции, помните о необходимости проверки ровности выкладки рядов, и все получится.

Удачной работы!

Видео – Печь шведка своими руками порядовка

порядок выполнения работ и мастер-класс по кладке

Одним из эффективных способов решения проблемы отопления в частном доме является сооружение печи-шведки. Она размещается в простеночной зоне между кухней и жилой комнатой. Особенности конструкции обеспечивают высокий КПД работы с быстрым разогревом и передачей тепла в смежное помещение. Именно так родились идеи шведских печек с лежанкой, камином или варочной плоскостью.

Краткое содержимое статьи:

Конструкция печи

В процессе работы отопительной системы теплообмен идет в колпаковой части печи, которая расположена сверху топки и камеры сушки. При этом газы из топки в трубу попадают через дымоход канального типа.

Конструктивно выделяют и такие особенности:

Большая духовка изготовлена из литого чугуна. Ее роль состоит в ускорении нагрева, который начинается сразу же после растопки печи. Поскольку духовой шкаф обустроен ниже топки или на ее уровне, то в результате дожига дров выделяется много тепловой энергии. Это приводит к поступлению в комнату горячего воздуха, идущего снизу вверх.

Верхняя ниша обогревается за счет первичного и вторичного тепла. Температура в этой зоне постоянна. Здесь можно удобно просушивать несколько комплектов одежды.

Углубление над поверхностью варочной плиты играет роль термоса.

Благодаря вьюшке, которую надо закрыть сразу после окончания топочного процесса, тепло сохраняется длительное время.

Задняя поверхность, как это видно на фото печи шведки, выполняет роль стенки, ведущей в комнату. Здесь обустраивают лежанку или камин.

Достоинства и недостатки

Прежде чем определяться с вопросом, как правильно класть шведку из кирпича, необходимо оценить все ее преимущества и проблемные места.

Специалисты выделяют такие достоинства:

  • компактность – площадь основания до 1 кв. м и высота не более 2 м;
  • возможность использования как для отопления, так и при приготовлении пищи, отдыха, для просушивания вещей;
  • прекрасные показатели эффективности – высокие КПД и теплоотдача;
  • простота конструкции;
  • декоративная функция украшения помещения;
  • возможность регулирования режимов отопления;
  • оперативность разогрева;
  • простота в обслуживании и нечастая укладка топлива.

Эффективное применение шведки возможно только при регулярном топочном процессе. Если помещение обогревается не слишком часто, то необходимо просушивать ее.

Оптимальной площадью отапливаемого помещения считается 40 кв. м. При кладке печи нужно использовать качественное сырье, а дверь камеры для топки должна быть обязательно литой.


Разновидности

Важно понимать, какие бывают шведские печи, поскольку от этого будет зависеть схема кладки и расположения в доме. Популярны такие модели:

  • с камином, когда плита для варки развернута в сторону кухни, а в гостиную будет направлен каминный очаг;
  • печь шведка с плиткой и духовкой – используется для отопления помещения полностью;
  • с лежанкой для комфортного отдыха с одновременным обогревом дома.

Вне зависимости от выбранного вида конструкции, требуется правильно определить параметр сечения трубы. Для этого нужно узнать:

  • габариты топочной камеры посредством умножения длины топки на ее ширину и высоту;
  • удельную теплотворность топлива – применяются табличные данные.

При расчете теплоотдачи теплотворность в удельных единицах умножают на объемные характеристики топки. Полученное значение множат на:

  • КПД – 40%;
  • уровень сгорания – 80%;
  • степень загрузки топливом – 63%.

Обустройство фундамента

Глубина закладки может быть разной. Определяется она по характеру промерзания почвы в зимний период и в среднем составляет 80-100 см. Ширина фундамента должна на 10-15 см превышать размеры самой печи.

В вырытую траншею на дно укладывают слой песка 15-20 см, что позволит выровнять поверхность, обеспечить дренажные функции и перераспределить давление на грунт. Сверху насыпают крупный щебень, осколки кирпича или природного камня и заливают цементный раствор для прочности.

Для закрепления бетона и температурного регулирования за 10-15 см до начала слоя стяжки закладывается арматурная сетка. Инструкции как можно сделать печь шведку предполагают необходимость гидроизоляции фундамента.

Для этого после выравнивания бетона и его затвердевания выкладывается рубероид в 2-3 слоя. Можно применять также толь или материалы из синтетики с фольгой.

На последнем этапе необходимо проделать отверстие для кладки, а затем увеличить покрытие в месте прилегания к основанию печи. Здесь устанавливаются плинтуса. К половицам саморезами можно прикрепить лаги из бруса.


Особенности кладки

Отопительно варочная печь шведка выкладывается следующим образом. Первые два ряда устанавливаются со смещением и перевязкой. Они должны быть прочными. Два последующих ряда начинают формировать зольник и очистные каналы.

Здесь крепятся двери для поддувала и прочистки. Металлические компоненты ставятся так, чтобы оставался зазор 4-5 мм на тепловое расширение. Промежуток закладывается шнуром из асбеста.

В пятом ряду при помощи шамотного камня начинают закладывать топку. На ее дно устанавливают решетку, а по периметру делают зазор 4-5 мм, засыпанный песком. Для установки духовки в раствор вплетается проволока из стали.

Дымоход с топкой обустраиваются и в шестом ряду, а вот три последующих ряда используются для формирования отсека топки. Применяется шамотный кирпич. Зазор для топочного расширения на стыке шамотного и красного кирпича не заполняют цементом. Также необходимо установить дверцу.

Перекрытие вертикального канала из камеры нижнего уровня перекрывают в 8-м ряду. Кирпич, соединяющий топку с духовкой, кладется ребром. В 9-м ряду кирпичи стачиваются в угловом направлении, чтобы задать движение газов в дымоход.

Горизонтальная перегородка накрывает топку с духовкой в 10 ряду. На плите в лицевой части крепят угол из металла. В 11-м ряду варочная плита ставится в нужное положение и продолжается кладка.

В рядах с 12-16 обустраивается дымоход со швабровкой внутренней поверхности каналов. Ряды 17-18 ставятся на опоры и закрывают варочную зону. Крепление к уголкам производится проволокой.

Для обустройства сушильного отсека сначала производится его закладка (19-20) с установкой дверей в месте точки прочистки канала дымохода, а затем выкладываются ряды с 21 по 28 – полость сушилки.

Задвижка со стандартным зазором ставится в 27-м ряду. На раму рекомендуется закрепить шнур асбестового типа. Перекрытие каналов строится в 29 ряду. Кладку следует расширить, чтобы сформировать карниз.

Не забудьте закрыть сушилку. Для этого используется лист из металла. В нем вырезают канал для дымохода. В 30 ряду расширение сохраняется, а в 31-м осуществляется возврат к начальным размерам.

На следующем этапе выкладывается прямая труба с распушкой в точке прохождения через перекрытие. При этом необходимо соблюсти высоту расположения оголовка. После окончания кладки печь просыхает 1-2 недели, а потом такой же период надо постепенно протапливать ее. Соблюдение простых рекомендаций позволит соорудить надежную и комфортную систему отопления частного дома.


Фото печей шведка


Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
