как правильно установить радиаторы своими руками, в квартире и частном доме, монтаж. Как повесить, поставить

Содержание:

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные;
• медные;
• пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона, потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

• Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
• Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
• Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
• Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
• Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
• Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

• дрель и сверла для нее;
• уровень;
• инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

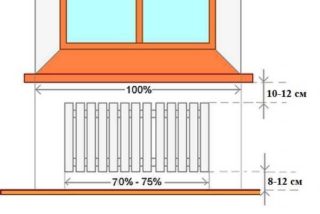

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

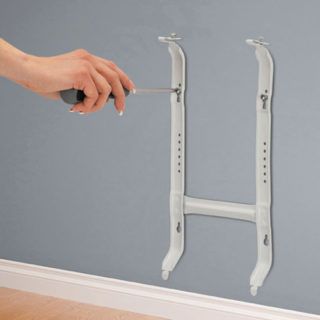

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

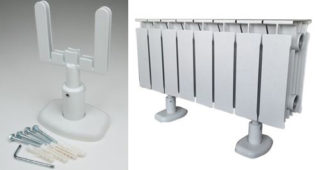

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

• Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
• Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
• Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка. Читайте также: «Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству».

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

как установить радиаторы, правильная установка и расположение

Собственная котельная в доме обеспечивает круглогодичный уют и комфорт: можно в любой момент включить подачу тепла в холодное лето, отключить с приходом тепла весной.

Независимость от капризов коммунальщиков и графика подачи отопления с ТЭЦ является неоспоримым плюсом автономной системы частного дома.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Требования к месту расположения радиатора в частном доме

Радиаторы нужно устанавливать в местах наибольших теплопотерь в доме (оконные проемы и входные двери).

Как правило, приборы отопления устанавливаются под каждое окно жилища и в прихожей на стене, рядом с входной дверью дома, в качестве тепловой завесы и сушилки мокрых вещей.

Для максимальной отдачи тепла прибором отопления имеются следующие оптимальные расстояния от радиатора:

• До пола 8-12 см;
• до подоконника 9-11 см;
• до стены 5-6 см;
• выступание радиатора за подоконник 3-5 см (чтобы тепло от радиатора обогревало оконный блок).

Требования к конструкции стены и пола:

• Стена, на которой будет крепиться отопительный прибор, должна быть оштукатурена.
• При креплении к гипсокартонной стене в ней предварительно устанавливают армирующий каркас из бруса.
• Напольные крепления для радиатора устанавливаются на чистовой пол.

Как повесить радиатор отопления. Разметка и крепеж

Как повесить радиатор отопления

Содержание статьи

Выполняя самостоятельный ремонт дома, часто приходится вешать самостоятельно на стены радиаторы отопления. Казалось бы, что тут может быть сложного? Однако часто именно с установкой радиаторов отопления и возникают определённые сложности.

О том, как самому прикрутить радиатор на стену или в нишу и будет рассказано в этой статье.

Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

• Рулетка и строительный уровень;
• Карандаш;
• Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).

Оценить статью и поделиться ссылкой:

под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Последние публикации:

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее 3-5 см.
• Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Последние публикации:

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Последние публикации:

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Установка кронштейнов для радиатора | Золотые Руки

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они  в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать,  такого я никак не ожидал. Не ожидал, что когда-нибудь,  это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам  умываться

Вечером Андрей прислал  письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот  жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических  радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент  я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

Далее,  на стене между секциями  делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

data-ad-client=»ca-pub-8393321104355539″
data-ad-slot=»7110775203″>

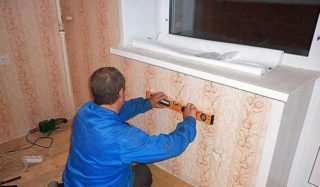

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

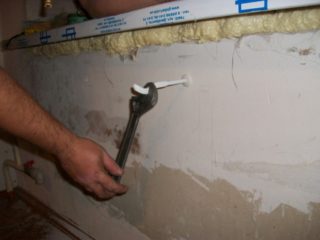

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

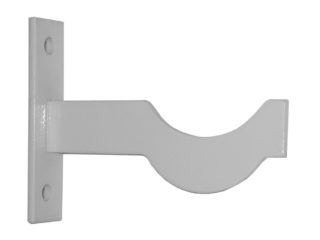

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние  радиатора от стены и выравнивать его в плоскостях.

Далее устанавливаем радиатор

При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.

Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.

Конечно, перед тем как на кронштейны повесить радиатор, его нужно «собрать», т.е. установить футорки, краны и переходные муфты.

После всех манипуляций получится правильно установленный по осям радиатор. Готовый к подключению и дальнейшей  эксплуатации, но это уже совсем другая история

P.S.   Всё таки замена радиаторов отопления требует определенных знаний и навыков, а так же набор необходимого инструмента. Если ни того, ни другого у вас нет, но желание заменить радиаторы присутствует, вы можете обратиться ко мне за помощью. Для этого достаточно позвонить по номеру 903-36-05, отправить письмо на почту goldhands.spb@yandex.ru или оставить заявку на сайте «Золотые Руки» и я сам перезвоню вам.





data-ad-client=»ca-pub-8393321104355539″
data-ad-slot=»2562162005″>

Кронштейн для радиатора из стали, чугуна, биметалла и алюминия: как повесить

Содержание статьи:

Для качественной эксплуатации радиатора нужно правильно выбрать кронштейны. Крепежных элементов существует множество. Все они различаются по типу конструкции, способу монтажа, а также функциональности. Некоторые изготовлены специально под конкретную конструкцию.

Виды крепления батарей

Настенный кронштейн для чугунного радиатора

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольный кронштейн для радиатора

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Разметка места монтажа

Определение места для установки батареи

Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.

• При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
• Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.

• Расстояние от напольного покрытия до нижней части батареи должно быть не менее 60 мм. Это важно учитывать при разметке перед установкой кронштейна.
• Обязательно присутствие зазора между стеной и радиатором. Предположительное расстояние 30-50 мм.
• Промежуток от подоконника до радиатора необходимо оставлять минимум 50 мм.
• Количество крепежей должно выбираться в зависимости от числа секций. Например, для 8 штук достаточно расположить два кронштейна в верхней части и один снизу. Тип крепления может быть любым.

Проведение разметки для мест крепления новой батареи

При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.

После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.

1. Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
2. При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
3. Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.

Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.

Любая настенная радиаторная батарея может устанавливаться на напольные держатели. При этом высота от пола до середины отопительного оборудования должна составлять 140-190 мм.

Как повесить радиатор на кронштейн

Установка кронштейна для чугунного радиатора

Способы крепления радиаторов различаются в зависимости от типа выбранной батареи. Для каждого варианта существует своя пошаговая инструкция.

Зачастую чугунные радиаторы устанавливаются под окном. Это дает возможность добиться правильной циркуляции воздуха по всему помещению.

1. В первую очередь определяются с точками, где должны быть установлены крепления. Кронштейн для чугунного радиатора должен находиться именно в том месте, где между собой соединяются секции чугунного радиатора.
2. Фиксируют кронштейн для чугунных батарей на 2-3 мм выше центра сечения входной трубы отопления в батарею. Таким же образом устанавливают все крепежи.
3. Нижние держатели устанавливаются по такой же технологии.
4. Чтобы кронштейны имели герметичное сцепление со стеной, необходимо предварительно высверлить отверстие нужной длины с диаметром на 1-1,5 мм меньше диаметра резьбы крепежной детали.
5. В подготовленные отверстия вставляют дюбеля, в которые в дальнейшем вкручивают резьбовые кронштейны.
6. Убедившись в надежности установленных элементов, выполняют навешивание чугунного радиатора. После того как он надежно сядет в пазы, можно приступать к спайке коммуникаций для отопления.

Кронштейн для крепления секционных радиаторов к полу

Стальные батареи крепятся на настенные и напольные кронштейны. Выполняется такая работа поэтапно.

1. Подготавливаются отверстия и в них вкручиваются саморезы. Зазор между шляпкой и стеной должен составлять 3-5 мм.
2. Далее навешиваются кронштейны на стену, после чего саморезы вкручиваются до упора.
3. Выполняется навешивание радиатора на настенные крепежи.
4. Устанавливается напольный фиксатор и подгоняется к батарее.

После монтажа батареи проводится припой труб и дополнительных элементов радиатора – термостатов, регуляторов.

В частных домах стальные радиаторы отопления принято устанавливать на металлические длинные кронштейны. Они предназначены сразу для нижней и верхней фиксации. Устанавливаются на стену с помощью саморезов.

Крепление кронштейна для алюминиевого радиатора к стене

У алюминиевых батарей присутствует специальный держатель прямо на корпусе. Кронштейны часто идут в комплекте. Чтобы повесить батарею отопления на стену, необходимо:

1. Отмерить центр окна и соотнести его с осевой частью отопительного прибора.
2. Поставить границы простым карандашом на стене в соответствии с размерами конструкции.
3. Отступить на две секции от краев батареи, отметить взятое расстояние и перенести его на стену от нарисованной границы радиатора.
4. В обозначенных местах высверлить отверстия, после чего зафиксировать в них кронштейны.
5. После этого навешиваются батареи и коммутируются с общей системой отопления.

Перед установкой биметаллического радиатора на стену обязательно устанавливаются такие кронштейны, которые будут выдерживать вес отопительной конструкции. Здесь важно руководствоваться следующими правилами.

1. Расстояние от радиатора до стены должно быть не менее 50 мм.
2. Конструкция навешивается с небольшим уклоном вперед, соответственно и крепления устанавливаются похожим способом.
3. Заглушки должны располагаться в точности на том же уровне, что и трубы системы.

Уклон делается, чтобы в биметаллических радиаторах не возникло завоздушивания. При этом принцип монтажа остается таким же, как и для других батарей.

Сколько потребуется кронштейнов

Количество крепежных элементов рассчитывается с учетом числа секций радиатора. Обычно батареи состоят из шести секций, поэтому потребуется по два кронштейна на каждую сторону (нижний и верхний).

При выборе крепления обязательно учитывается вес радиатора. После навешивания он не должен прогибаться или болтаться в подготовленном отверстии. Если стены не позволяют выполнить надежную фиксацию нагревателей, лучше воспользоваться напольным вариантом крепления.

Как установить радиатор отопления, замер, монтаж креплений

От того, как правильно установить радиатор отопления зависит не только внешний вид законченного ремонта, что является главным результатом всей проделанной работы, но и на сколько будет тепло в квартире. Сегодня расскажем, как правильно разметить место установки радиаторов, а также как его повесить на различных видах кронштейнов.

Содержание статьи:

Чтобы установить радиатор отопления на стену из плотных материалов (бетон, кирпич, стеновые блоки), используются радиаторные дюбель-кронштейны, а для установки на стену из гипсокартона или сэндвич-панелей используются угловые кронштейны.

Разметка места установки радиатора отопления

Чтобы правильно установить радиатор отопления, следует рационально разметить место его расположения, особенно под оконным пространством. Для этого следует:

• замерить высоту от отметки чистого пола до подоконника: допустим 92 см;

• зная, что высота радиатора 50 см, вычисляем оставшееся пространство: 92-50=42 см;
• если вы хотите установить радиатор по середине высоты проема, то, делим: 42/2=21 см;

Отступаем от подоконника 21 см и чертим горизонтальную линию при помощи ватерпаса:

От этой линии отступаем 50 см (межосевое расстояние радиатора) и проводим еще одну горизонтальную линию:

Замеряем ширину оконного проема, допустим 135 см, делим пополам: 67,5 см, и проводим вертикальную черту — это середина проема:

Расчет необходимого количества кронштейнов

Теперь нужно поставить метки для кронштейнов.

Нужно помнить, что количество кронштейнов зависит от количества секций радиатора:

• 3 секции — 2 шт,
• до 12 секций — 3 шт,
• свыше 12 секций — 4 шт.

Предположим, что нам требуется установить радиатор отопления с 10 секциями, поэтому нужно 3 кронштейна — 2 сверху и 1 снизу. Верхние кронштейны следует установить, отступив одну секцию от края радиатора, а нижний — по середине радиатора.

Чтобы разметить места под кронштейны, нужно замерить ширину одной секции радиатора, обычно это расстояние составляет 8 см, но, некоторые производители допускают до 7-7,5 см, а это ощутимая разница.

Зная ширину секции, считаем: 8х8=64 см — это расстояние между кронштейнами. 64/2=32 см — это расстояние от вертикальной черты до кронштейна.

Установка анкерного (саблевидного) кронштейна к бетонной стене

Метки готовы — сверлим отверстия, забиваем дюбеля и закручиваем кронштейны.

Так как профильная форма кронштейнов очень замысловатая, поэтому его трудно зафиксировать каким-либо ключом без внешних повреждений. Для этого, при закручивании, можно применить нехитрое приспособление, изготовленное из кусочка 25 полипропиленовой трубы и тройника 25Х20Х25:

Закручивать все кронштейны следует на одинаковое расстояние 10,5-11,5 см от стены до его края:

Если все кронштейны установлены, то нужно ставить на них радиатор и проверить горизонтальность и вертикальность установки ватерпасом. При необходимости, радиатор можно отрегулировать на соответствие уровню, выкручивая или закручивая кронштейны. Горизонтальные уклоны радиатора можно не делать, так как воздух выйдет из радиатора при заполнении системы:

Установка угловых кронштейнов к гипсокартнону

Аналогичным образом размечаются места крепления угловых кронштейнов на профильных панелях и стенах из гипсокартона. Только нужно учитывать, что в месте крепления кронштейнов на гипсокартонной стене, при монтаже перегородки следует поставить деревянную или металлическую закладную.

Установка радиатора отопления на стойках-опорах

Если закладной опоры нету, то радиатор монтировать нельзя, так как кронштейны держаться на гипсокартоне не будут.

В этом случае можно установить его на стойках-опорах, закрепив их к полу. На таких или подобных опорах устанавливают радиаторы перед витражными окнами:

Сохранить
