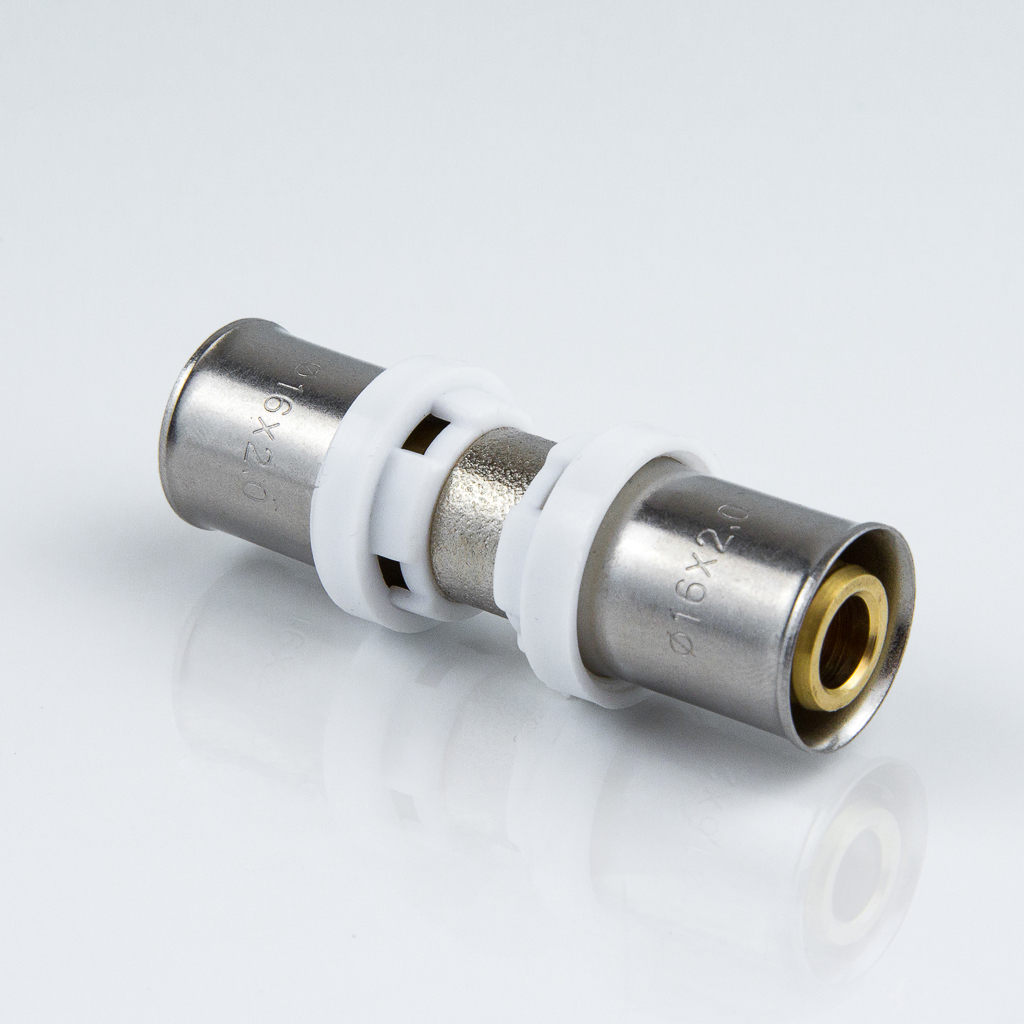

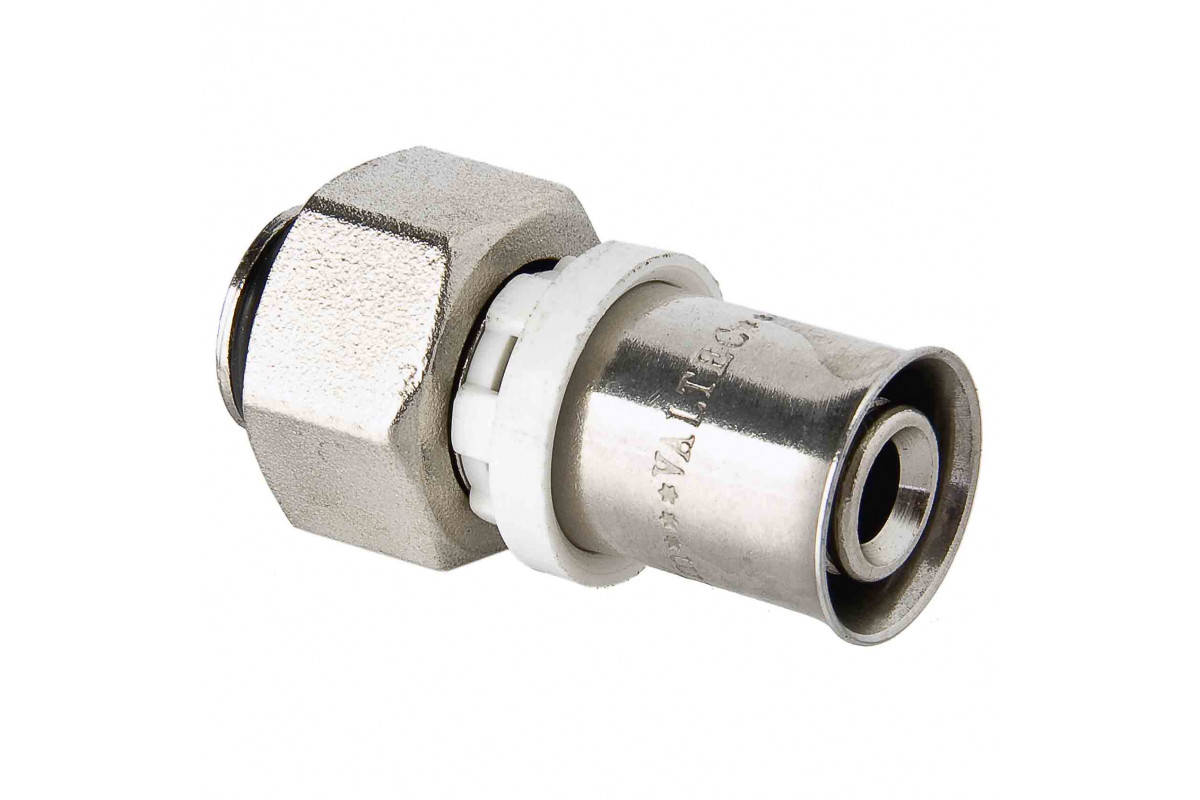

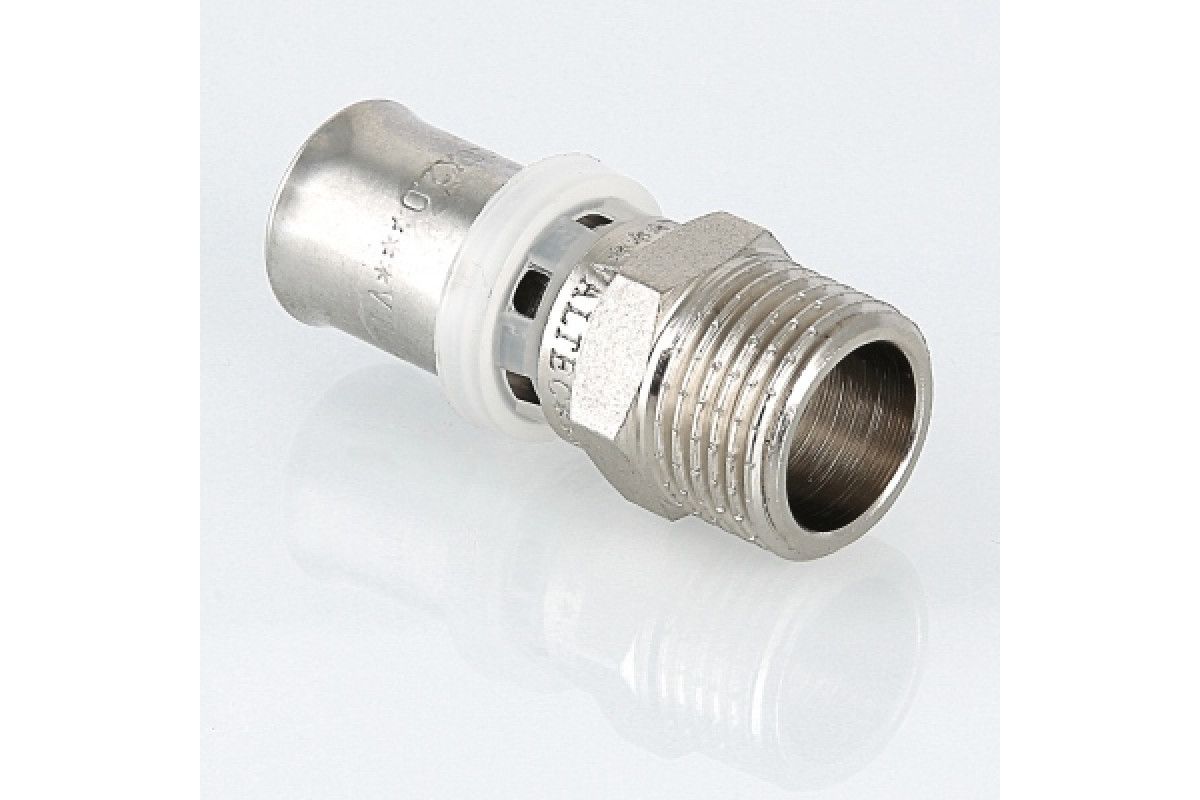

Радиальные пресс фитинги для металлопластиковых труб

	Производитель: Uponor арт. 1015301	32 x 1 1/4″НГ	Москва Гамма Тепла	380 р. / шт В наличии 19 шт	в корзину
	Производитель: Uponor арт. 1014580	20 x 1″ВР	Москва Гамма Тепла	167 р. / шт В наличии 150 шт	в корзину
	Производитель: Uponor арт. 1014825	32/45°	Москва Гамма Тепла	305 р. / шт В наличии 10 шт	в корзину
4 причины купить у нас Цены ниже оптовых Мы проводим распродажу складских остатков, поэтому у нас такие низкие цены. Отгрузка за 1 день Все товары в наличии. Мы распродаем только актуальные остатки. Гарантия качества Товары надлежащего качества, в заводской упаковке и имеют все необходимые сертификаты Количество ограничено Товар будет снят с продажи, как только закончатся распродаваемые остатки. Спешите купить!
	Производитель: Uponor арт. 1022715	20х20	Краснодар Металлпласт	155 р. / шт В наличии 1919 шт	в корзину
	Производитель: Uponor арт. 26160	32х32	Москва Гамма Тепла	276 р. / шт В наличии 20 шт	в корзину
	Производитель: Uponor арт. 1015000	25х16х20	Москва Гамма Тепла	253 р. / шт В наличии 80 шт	в корзину
	Производитель: Uponor арт. 1046917	40x25x32	Москва Гамма Тепла	759 р. / шт В наличии 8 шт	в корзину
	Производитель: Uponor арт. 1022739	32х32	Москва Гамма Тепла	150 р. / шт В наличии 3 шт	в корзину
	Производитель: Uponor арт. 984845	20×1/2”ВРх20	Москва Гамма Тепла	482 р. / шт В наличии 30 шт	в корзину
	Производитель: Uponor арт. 1015179	20х16	Москва Гамма Тепла	97 р. / шт В наличии 286 шт	в корзину
	Производитель: Uponor арт. 1022740	20х16	Москва Гамма Тепла	61 р. / шт В наличии 123 шт	в корзину
	Производитель: Uponor арт. 1014981	20x25x16	Москва Гамма Тепла	253 р. / шт В наличии 100 шт	в корзину
	Производитель: Uponor арт. 970222	16×1/2”ВР	Москва Гамма Тепла	422 р. / шт В наличии 50 шт	в корзину
	Производитель: Uponor арт. 1015048	25×3/4″x25	Москва Гамма Тепла	287 р. / шт В наличии 45 шт	в корзину
	Производитель: Uponor арт. 1057838	20х1/2″ВРх20	Москва Гамма Тепла	259 р. / шт В наличии 48 шт	в корзину

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по модернизации или ремонту сантехнической системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов. Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы.Фитинги легко доступны в домашних магазинах, хозяйственных магазинах и магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводные линии с резьбой. Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью.Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедет соединение и, в конечном итоге, вызовет утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не взаимодействует ни с медью, ни с цинком, один из способов — убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ — использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной охватывающий фитинг с резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБКА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, с металлическими трубами, такими как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение пластика и металла — это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода.Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1/2 дюйма, соединенный со стальной трубой с внутренней резьбой диаметром 2 дюйма, которая в данный момент находится в стене. Фитинги для пластиковых труб бывают резьбовыми (доступны как наружная, так и внутренняя резьба) или скользящими (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом и ввинтите фитинг в существующую стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, затем приклейте ловушку на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы из АБС к чугуну.Фитинг, называемый ленточным зажимом, представляет собой просто толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это всего лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер может помочь вам выбрать лучший тип фитинга для работы.

Вопросы по модернизации и ремонту? Пишите Полю на paulbianchina@inman.com.

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните ссылку в верхней части статьи.

Зачем нужны пресс-фитинги? 5 главных преимуществ пресс-фитингов

Для профессионалов торговли надежное соединение труб имеет решающее значение для успеха проекта. До недавнего времени ремесленники для завершения соединений традиционно полагались на сварку, пайку и пайку.Хотя это по-прежнему Используемый метод установки трубопроводных систем, пресс-фитинги имеют ряд преимуществ, которые делают их более предпочтительными по сравнению с сваркой или пайкой. в некоторых случаях. Для сантехников, специалистов по HVAC, строителей и коммерческих механических подрядчиков пресс-фитинги являются отличным решением для соединения труб. Узнать о пять основных причин использовать пресс-фитинги и посмотреть, как они могут помочь вам в развитии вашего профессионального подрядного бизнеса.

1. Пресс-фитинги экономят время и деньги.

С помощью пресс-фитингов соединения могут быть выполнены за меньшее время, чем на сварку или пайку трубы. Кроме того, для работы с прессовым инструментом требуется значительно меньше обучения по сравнению со сваркой, пайкой или пайкой. Это делает пресс-фитинги отличным решением для экономии труда, особенно при установке крупномасштабные трубопроводные системы. Хотите узнать, сколько вы можете сэкономить, вложив средства в систему пресс-фитингов? Воспользуйтесь калькулятором ниже, чтобы узнать, как можно платить за прессу.

---

Расчетная годовая экономия рабочей силы:

Совет для профессионалов: Хотя этот калькулятор покажет вам примерную среднюю экономию, ваша фактическая экономия может отличаться.Чтобы убедиться, что вы получите лучшее решение для пресс-фитингов, свяжитесь с нами для получения экспертной поддержки по продукции.

2. Соединения пресс-фитингов надежно закреплены.

Операции с прессовым инструментом различаются в зависимости от марки, но неизменна одна вещь — прочность соединений. Пока труба подготовлена ​​правильно согласно инструкциям производителя системы прессового инструмента, соединение имеет такую ​​же прочность, как сварное или паяное соединение.Многие гидравлические прессы имеют функцию автоматического цикла, которая отключается только после завершения соединения, поэтому нетрудно догадаться, полностью ли соединена труба или нет.

3. Безопасность на рабочем месте повышается с помощью пресс-фитингов.

Внимание и безопасность всегда должны быть превыше всего на рабочем месте. Пресс-фитинги обеспечивают дополнительную безопасность благодаря отсутствию тепла или пламени. требуется для подключения. Это снижает риск травм на рабочем месте.Для работы с прессовым инструментом требуется меньше защитных приспособлений, чем при сварке или пайке, что может обеспечить дополнительную экономию средств. *

4. Пресс-фитинги динамические.

Поскольку пресс-фитинги доступны из меди, нержавеющей стали и углеродистой стали, они работают практически с любой системой труб, изготовленной из этих материалов. Это заставляет их подходит для использования в различных приложениях. От газа, нефти и коррозионных веществ до пара и питьевой воды — вполне вероятно, что для вашего проекта найдется подходящее решение для запрессовки.

5. Ремонт может быть выполнен быстро с помощью пресс-фитингов.

Даже если система трубопроводов мокрая, пресс-фитинги могут быть выполнены. Это делает пресс-фитинги подходящими для использования на коммерческих и промышленных объектах, поскольку работа не будет прервана, если потребуется ремонт. сделал. Пресс-фитинги избавляют от необходимости отключать трубопроводную систему для проведения технического обслуживания.

Ferguson.com — ваш источник новейших технологий пресс-фитингов.Предлагаемые нами качественные пресс-инструменты и фитинги от ведущих мировых производителей делают нас профессиональным выбором в области решений для трубных соединений. Обзор пресс-фитингов и инструменты онлайн или обратитесь в местное представительство Ferguson за квалифицированным обслуживанием и поддержкой.

* Всегда используйте соответствующую защитную одежду и следуйте инструкциям производителя по эксплуатации оборудования.

Общие сведения о трубопроводной арматуре — типы трубопроводной арматуры, материалы и применения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов.Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным. Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб. Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже.Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы для фитингов и производственные процессы

Чугун, ковкий и чугун

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение. Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому — например, от меди к чугуну.Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб. Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.com

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (так называемых «черных труб») и оцинкованных труб, используемые в жилищном и коммерческом сантехнике, обычно отливаются и называются «фитингами из ковкого чугуна».«Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно большого диаметра, они, как правило, не используются сегодня, поскольку нарезание резьбы на трубах большого диаметра считается излишне трудным.

Сталь и стальные сплавы

Фитинги для стальных труб часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или стыковой сварки.Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ. Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также соединяются с помощью фланцев по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере.Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцевых соединений и фланцевых соединений для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки. Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов для труб, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура. Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые соприкасаются с аналогами на приемных трубах.Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной. Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины и многие другие. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги для труб из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходные переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых приложениях, использующих пластиковые трубы, например, в водопроводе для мойки стоков, некоторые трубы светильники, таких как п-ловушки могут быть соединены с резьбовым соединением, используя нейлоновые шайбы и удерживающим или стопорной гайкой. Эта функция облегчает разборку и устранение засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты с сваркой муфтой или с плавким предохранителем. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Керамическая глина

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Вызовы

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

• Трубная резьба по национальному стандарту США (NPT)
• Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, идентифицируемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов отображалась в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под различными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после — подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда укрепляются аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование — это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционно сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочной операции, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

• колпачки
• заглушки
• соски
• отводы
• тройники
• Вайес
• крестов
• штуцеры
• втулки
• редукторы
• адаптеры

Заглушки или заглушки можно использовать для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб с целью облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Трубная заглушка с механической обработкой для испытания трубопроводов давлением

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Арматура для дождевателей

Системы пожаротушения и пожарные спринклеры могут использовать трубы нескольких видов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно допускаются спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малым количеством людей.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co Обзоры / Атрибуты

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Аббревиатуры

• ABS — акрилонитрилбутадиенстирол
• AWS — Американское сварочное общество
• DWV — слив, отходы и вентиляция
• MEP — механическая, электрическая, сантехническая
• NPT — трубная коническая резьба национального стандарта
• NPS — прямая трубная резьба National; также, Номинальный размер трубы
• PCCP — предварительно напряженная бетонная цилиндрическая труба
• PE — полиэтилен (PEX, сшитый)
• P&ID — Схема трубопроводов и КИП
• PP — полипропилен
• ПВХ — поливинилхлорид
• SDR — стандартное соотношение размеров
• WPS — Спецификация процедуры сварки

Источники:

1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
2. https://www.who.int
3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Еще из оборудования

Соединение PEX с медными и ПВХ трубами

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и более доступными для тех, кто занимается своими руками. .Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна направляться.

Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода. «Чтобы пропустить PEX через стену, потребуется гораздо меньше времени на разрыв этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или новой установки. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы тоже можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать.Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

Выбор и установка резьбового фитинга

Для соединения трубы PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ. Соедините две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом помещении (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни пламени, ни дыма — даже специальных инструментов — и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым вы можете справиться. Начните с ознакомления с вашими вариантами и узнайте, как они подключаются к PEX.

• Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга. PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
• Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки правильного фитинга в конец трубы.Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
• Компрессионные фитинги (например, от Bluefin) включают в себя надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно). Фитинг вставляется в трубу и втулку из PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо для образования плотного уплотнения.
• Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента требуется зажимной инструмент с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо располагается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
• Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажимов или обжимов для прикрепления фитинга к трубе PEX, медной или ПВХ трубе.Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы делаете только несколько соединений.

Подключение нового PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе.Традиционные медные соединения требуют пайки или «запотевания», в то время как более новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ ПОЛОСНЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе. Традиционный способ соединения PEX с медью включает использование резьбового переходника для пота на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения.Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилегал. Затем шов соединения фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывается небольшой стержень припоя — не содержащий свинца, если по этим трубам будет подаваться питьевая вода. Тепло металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляют резьбовой фитинг из PEX, используя методы, описанные в разделе выше.Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой подход — просто использовать фитинг SharkBite на обеих соединяемых трубах, о чем мы поговорим дальше. ) Просто помните об этих соображениях:

• Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга.(Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
• Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
• Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, это означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
• Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, проконсультируйтесь с местным строительным управлением, чтобы узнать о дополнительных нормах (например, о необходимости проведения осмотров). Если вам неудобно паять, используйте следующий метод.

СОЕДИНЕНИЯ SHARKBITE РЕКС-МЕДЬ

Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Это оно! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Подключение PEX к трубе из ПВХ

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. Выбирая фитинги, дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

ФИТИНГИ С РЕЗЬБОЙ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ в паре с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже расколоть пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.) стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки из ПВХ (например, этой грунтовки от Hercules) как на фитинг, так и на трубу, чтобы очистить и слегка смягчить ПВХ.Клей, используемый для соединения фитингов из ПВХ (также от Hercules), затем наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного фитинга, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

SHARKBITE СОЕДИНЕНИЯ PEX-TO-PVC

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ.Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей для ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

+

Основные типы фитингов для соединения водопроводных труб PEX

Сантехническая труба PEX — это термин, относящийся к сшитому полиэтилену . Это форма гибких водопроводных труб, используемых как для линий горячего, так и для холодного водоснабжения. Благодаря своей гибкости и простоте подключения PEX постепенно становится предпочтительной трубой для жилых и коммерческих помещений.

Соединители и фитинги PEX

Существует несколько типов фитингов и соединителей из PEX, которые имеют преимущества по сравнению с другими формами пластиковых водопроводных труб.Фитинги PEX образуют механические соединения; они не склеиваются растворителем, как это используется для труб из ХПВХ и других пластиковых водопроводных труб. Существует несколько производителей трубок из полиэтиленгликолята, каждый из которых предлагает свою полную линейку фитингов.

Также доступны фитинги сторонних производителей, которые обычно можно использовать с трубами PEX любого производителя, но важно следовать рекомендациям производителя PEX. Используйте фитинги, одобренные сертифицированным сторонним агентством по тестированию и регистрации, например NSF, IAPMO, CSA, IGL или UL.

Способы подключения различаются от производителя к производителю, но обычно они попадают в одну из пяти категорий. Для некоторых методов подключения требуется специальный инструмент, предназначенный для этого метода. В крупных центрах по ремонту жилья, а также в интернет-магазинах имеется большая часть этих соединительных элементов, а также необходимые инструменты.

Обжимные фитинги PEX

Обжимные фитинги PEX — это стандартный тип фитингов, используемых в системах PEX. Доступен широкий выбор фитингов для соединений PEX-PEX, а также для перехода на трубы из других материалов.

Большинство обжимных фитингов изготовлено из латуни (изготовлено в соответствии со стандартами ASTM F1807), но также доступны обжимные фитинги из полисплава (иногда называемые , полипластик ) (изготовленные в соответствии со стандартами ASTM F2159).

Для обжимных фитингов требуются обжимные кольца из меди или нержавеющей стали и инструмент для обжима или зажима PEX. Некоторые производители используют уплотнительные кольца на своих металлических фитингах (изготовленных в соответствии со стандартами ASTM 2434) для уплотнения трубок.

Обжимные фитинги совместимы со всеми типами трубок PEX, кроме PEX-AL-PEX.Обжимные фитинги предпочтительны для многих приложений, поскольку они широко доступны и являются наиболее доступными.

Компрессионные фитинги PEX

Компрессионные фитинги для PEX работают примерно так же, как компрессионные фитинги для медных или других пластиковых трубопроводов. Фитинги состоят из трех частей: стяжной гайки, компрессионного кольца и компрессионной вставки.

Выполнение соединения включает в себя размещение компрессионной вставки внутри конца трубки PEX, надевание компрессионного кольца на трубку, а затем закрепление его с помощью зажимной гайки.По мере затягивания стяжная гайка прижимает кольцо и трубку к вставке, образуя абсолютное уплотнение.

Компрессионные фитинги просты в установке и разборке, что делает их популярными среди сантехников и подрядчиков, а также домовладельцев. Однако они дороже обжимных фитингов. Компрессионные фитинги хорошо подходят, когда вы имеете дело с несколькими точками соединения или когда ожидается разборка.

Фитинги PEX Push-Fit

Вставные фитинги (иногда называемые push-to-connect ) — это относительно недавняя сантехническая инновация, популярность которой растет для всех типов водопроводных труб, включая PEX.Для соединения трубок PEX с помощью нажимных фитингов не требуются специальные инструменты или обжимные кольца.

Специальный многокомпонентный запорный механизм позволяет вставлять трубу PEX в фитинг, где она захватывается и герметизируется. Этот же механизм позволяет снимать фитинг, обычно с помощью специального инструмента для разъединения.

Пуш-фитинги обычно изготавливаются из латуни или латуни DZR и совместимы со всеми типами труб из PEX, а также с медными трубами и трубами из ХПВХ.

Расширительные фитинги

В расширительных фитингах используется внешняя пластиковая втулка, которая надевается на трубку PEX.Трубку и втулку временно растягивают и расширяют, чтобы вставить фитинг, который надежно зажимается, когда инструмент высвобождается и гильза возвращается к своему первоначальному размеру. Этот тип примерки требует определенных навыков. Этот тип встречается в двух проприетарных системах:

• Система Uponor ProPEX , которая включает в себя расширительные фитинги, втулки из полиэтилена PEX и специальный расширительный инструмент. Компоненты производятся в соответствии со стандартами ASTM F1960.
• Система Rehau RauPEX, , которая включает патентованные расширительные фитинги, расширительный инструмент, обжимной инструмент и латунные втулки.Эти фитинги производятся в соответствии со стандартами ASTM F2080.

Растяжные фитинги могут использоваться только с трубками PEX-A и несовместимы с другими типами трубок PEX.

Пресс-фитинги

Пресс-фитинги похожи на обжимные фитинги, но здесь фитинги устроены так, что не требуется внешнее обжимное кольцо. Вместо этого, как только труба PEX помещается на запрессовываемую втулку, используется пресс-инструмент, чтобы сжать трубку, пока она не зафиксируется на вставленной втулке.

Пресс-фитинги доступны либо для труб из PEX (пресс-система Viega, включая FostaPEX), либо для труб из PEX-AL-PEX (Watts, Uponor). Эти системы являются запатентованными и должны использоваться с собственным прессовым инструментом производителя.

Советы по созданию соединений PEX

По возможности устанавливайте трубки из полиэтиленгликоля, чтобы свести к минимуму количество необходимых фитингов, так как это минимизирует возможность утечки и поломок.

• По возможности изгибайте трубки для изменения направления, а не изгибайте под прямым углом с помощью фитингов.
• Используйте коллекторы для подачи нескольких линий PEX из одной подающей трубы.
• По возможности объединяйте сантехнические устройства вместе.
• Минимизируйте длину трубок при планировании компоновки.
• Выберите диаметр трубы PEX, соответствующий области применения.
• Используйте цветовую кодировку PEX. Горячие и холодные линии должны иметь разную цветовую кодировку — стандартной практикой является использование синего цвета для холодной и красной для линий горячей воды.
• Свяжите участки труб вместе, чтобы сократить время монтажа.
• Планируйте точки перехода для повышения эффективности.
• Убедитесь, что точки подключения доступны. Это упрощает любое техническое обслуживание, которое может потребоваться в будущем.

PEX, PE и многослойные трубы

Сшитый полиэтилен, широко известный как PEX, представляет собой тип пластика, который в настоящее время является предпочтительным материалом во многих отраслях промышленности по сравнению с традиционной оцинкованной сталью и медью для водоснабжения в проектах нового строительства и реконструкции.

Давайте выясним, почему.

A. Что такое PEX?

PEX играет важную роль в системе водоснабжения. Известно, что он предлагает больше преимуществ по сравнению с металлическими трубами, такими как свинец, медь и железо, и жесткими пластиковыми трубами, такими как АБС, ПВХ и ХПВХ.

Трубы PEX изготавливаются из сшитого полиэтилена высокой плотности или полимера HDPE. Сшивание HDPE создает мосты между каждой молекулой полиэтилена. Полученный материал более устойчив к экстремальным температурам, химическим воздействиям и лучше сопротивляется деформации ползучести.Полимер HDPE плавится и непрерывно вдавливается в трубку.

Вы могли заметить разные цвета трубок. Однако они не указывают на различия каждого из них. Основное назначение этих цветов — облегчить установщикам определение того, идет ли по линии горячая вода или холодная.

• Красные трубы PEX несут горячую воду.
• По трубам из синего полиэтилена PEX подается холодная вода.
• Белые трубы PEX могут использоваться как для холодной, так и для горячей воды.
• Есть также серые трубы PEX, которые выполняют ту же функцию, что и белые.

Поставляется разной длины. Он может приходить на глубину 10 футов. детали для мелкого ремонта и более 500 фт. долго для установки жилого водопровода. Диаметр труб PEX составляет от до дюйма, а их цветовая кодировка позволяет легко определить функцию конкретной трубы.

B. Существуют ли разные типы PEX?

Существует три типа PEX. Они различаются тем, какой производственный процесс использовался при их изготовлении. При покупке PEX вы заметите маркировку A, B или C.Выберите трубу, которая наилучшим образом соответствует вашим требованиям.

PEX-A производится с использованием перекиси. Среди трех типов он самый гибкий. Это делает его идеальным для жилищного водопровода. Под воздействием ледяной воды он может сильно расширяться. Это означает, что он обладает высочайшей устойчивостью к растрескиванию при экстремальных температурах.

Работать просто. Однако он самый дорогой среди видов. За исключением своей гибкости, PEX-A не имеет других важных преимуществ перед PEX-B.

PEX-B производится методом отверждения под действием влаги. Он немного жестче по сравнению с типом A. Он имеет особую «память катушки», которая заставляет трубы возвращаться в свое первоначальное состояние свертывания.

Однако эта память не является проблемой при установке. Этот тип — распространенный выбор для домашней сантехники. Он дешевле по сравнению с типом A и может расширяться, чтобы противостоять растрескиванию в ледяной воде.

PEX-B также обладает высокой устойчивостью к хлору, что делает его пригодным для использования в районах с сильно хлорированной водой.

PEX-C производится путем облучения. С ним труднее всего работать, поскольку он самый жесткий из трех. Его жесткость делает этот тип наиболее подверженным изгибам и растрескиванию в ледяной воде.

Эти недостатки делают тип C наиболее подходящим для мелкого ремонта и замены, когда не нужно загибать острые углы. Преимущество этого типа в том, что он самый доступный.

Вот информативное видео, которое даст вам больше информации о различных типах труб PEX.

C. Что такое приложения?

Благодаря своей прочности, гибкости и устойчивости к суровым температурам, PEX идеально подходит для следующих применений:

• Сантехнические системы горячего и холодного водоснабжения
• Гидравлические системы охлаждения и нагрева
• Сервисные линии
• Спринклерные системы пожаротушения для жилых помещений
• Использование для таяния снега
• Кондиционер газона для улицы
• Защита от мерзлоты на холодных складах
• Системы на катках

Д.Каковы преимущества?

Известно, что

PEX обладает рядом преимуществ. Вот некоторые из них ниже.

Основным преимуществом PEX является его гибкость. Это позволяет соединять концы труб PEX с коллекторами PEX, также известными как основная система контроля воды. Затем они без перебоев пройдут через пол и стены к отдельным светильникам.

Широко известная как «домашняя сантехника», в этой установке используется полиэтилен одной длины для подключения как холодной, так и горячей воды в жилых домах.Это значительно снизит риски утечек на многочисленных участках подключения.

Трубы

PEX не подвержены коррозии, которая характерна как для стальных, так и для медных труб. Корродированные трубы потенциально могут привести к утечкам и загрязнению воды.

Поскольку он устойчив к коррозии, отпадает необходимость в защитных слоях и покрытиях. Это поможет сэкономить на расходах.

Установка

PEX не требует пайки.

Через PEX тихо течет вода. Это предотвращает «шум гидравлического удара», который связан с металлическими трубами.

PEX может расширяться. Это означает, что он имеет более высокую стойкость к растрескиванию при замерзании по сравнению со сталью и медью.

Через соответствующие фитинги трубы PEX могут подключаться к существующей линии подачи металла.

Цветовая кодировка упрощает идентификацию линий подачи холодной и горячей воды.

E. Каковы недостатки?

Хотя PEX является лучшим выбором для линий водоснабжения, он все же имеет ряд недостатков.

Несмотря на то, что установка своими руками возможна, все же необходимы специальные инструменты и соединители.

PEX не идеален для использования на открытом воздухе. Ультрафиолетовые (УФ) лучи могут сразу же привести к поломке труб из полиэтилена. Открытые трубопроводы могут затвердеть и потенциально потрескаться всего через несколько месяцев.

На данный момент PEX не подлежит вторичной переработке, так как он не плавится, как другие перерабатываемые типы пластика. Хорошая новость заключается в том, что, поскольку спрос на полиэтиленгликоль постоянно растет, усилия по поиску способа его переработки, несомненно, будут возрастать.

Использование пресс-фитингов для соединения труб: сжиженный газ

Кодекс NFPA 54 от 2018 года будет включать прессовые фитинги в качестве утвержденного средства для использования в системах трубопроводов внутри зданий.Фотографии любезно предоставлены Viega

Прошло больше года с тех пор, как фитинги с прессовым соединением стали частью норм 58 Национальной ассоциации противопожарной защиты (NFPA). Почему эти фитинги были одобрены и какое влияние они оказывают на пропановую промышленность?

Брюс Свечицки — старший технический советник по регулированию и техническим услугам в Национальной ассоциации пропанового газа (NPGA). Свечицки входит в комитет, который вносит вклад в разработку стандартов.

Swiecicki говорит, что издание Национального кодекса по топливному газу 2018 года (NFPA 54) будет включать прессовые фитинги в качестве утвержденного средства для использования в системах трубопроводов внутри зданий.В редакции NFPA 58 от 2017 г. также есть новый текст, который разрешает прессованные фитинги в соответствии с ANSI / CSA 6.32 (LC4).

«Продукт, который протестирован и внесен в список в соответствии с национально признанным стандартом производительности, дает комитету повышенный уровень уверенности в том, что продукт будет работать безопасно», — говорит Свечицки о типичном процессе утверждения комитетом. «Вот почему фитинги с прессовым соединением были приняты в оба кодекса как жизнеспособная альтернатива».

Swiecicki говорит, что NPGA поддержала изменения кода, которые позволили реализовать фитинги с прессовым соединением.

«Мы поддерживаем код, предоставляющий как можно больше опций, если они приводят к безопасной установке», — говорит Свечицки.

Прессовое оборудование

Фитинги с прессовым соединением

исключают необходимость в резьбе, затяжке или пайке.

Viega, немецкая компания, является новатором в области прессовой техники. Компания предлагает более 1300 вариантов запрессовки из различных материалов, включая медь, медь-никель, сшитый полиэтилен, нержавеющую сталь и углеродистую сталь.

Хотя пресс-технология широко использовалась в Европе в течение многих лет, она не использовалась в Соединенных Штатах до 1999 года. В то время прессовая технология не включала функцию, которая помогает установщикам определять несжатые соединения — эта функция была добавлена ​​в 2005 году.

Аккумуляторный пресс-инструмент выглядит как большое сверло с зажимом на конце. Для каждого размера трубы предлагаются разные зажимы. Фитинг ставится на трубу. Затем пресс-инструмент помещается на фитинг, и при нажатии кнопки механизм зажимает трубу.Затем устанавливается обжим, а механизм сделает все остальное, так что труба будет закрыта и герметична.

Для этих фитингов нет необходимости в резьбе и затяжке. Если вы работаете с медью, паять не нужно. Для установки не требуется масла, поэтому пресс-фитинги также чистые.

В настоящее время Viega MegaPressG и ProPressG, торговые наименования его фитингов с прессовым соединением, предназначены для применения в топливе и газе. Их можно использовать для диаметров от ½ до 2 дюймов.трубы. 4-дюйм. Фитинги будут доступны в начале 2018 года. Хотя для некоторых могут возникнуть проблемы с первоначальными затратами — прессовая машина стоит от 3000 до 5000 долларов — они должны снизиться, поскольку фитинги с прессовым соединением станут более распространенными, говорят те, кто знаком с продуктом.

С поля

Ник Нодэ (Nick Nodae) — районный менеджер компании Viega на севере центральной Флориды. Он посещает конечных пользователей, инженеров и владельцев, демонстрируя продукт, чтобы вызвать интерес. Когда Нодэ встречается с подрядчиками, он позволяет им одолжить необходимые инструменты для их первой работы, чтобы они могли понять процесс, используя технологию прессования.

Более быстрая и простая установка означает, что клиенты используют больше пропана.

«Это работает одинаково весь день, каждый день», — говорит Нодэ. «Он не устает и делает установку быстрее, проще и безопаснее. Это также обеспечивает подрядчику экономию рабочей силы от 60 до 80 процентов ».

Джимми Дейли — управляющий филиалом Blossman Gas. Он и его команда использовали пресс-фитинги для установки на площади 11000 кв. Футов. Дом с 14 газовыми приборами. Они выделили на процесс две недели и сэкономили половину времени за счет использования пресс-фитингов.

«Пресс-инструмент прост в эксплуатации и поставляется с инструкцией по эксплуатации. Сделав одну примерку, вы легко сможете повторить ее снова », — говорит Дейли. «После использования пресс-фитингов мои ребята сказали:« Меня не волнует, сколько вы должны за это платить; тебе нужно это получить ».

Майк Хопсикер, президент и главный исполнительный директор Ray Murray Inc., отмечает, что найти людей в пропановой промышленности, которые могут потеть медными трубами, может быть непросто, но обучение работе с прессовым инструментом дается легко.

Джон Мюррей, один из нынешних владельцев Ray Murray Inc., говорит: «Фитинги с прессовым соединением делают установку намного более чистой и быстрой. Вы можете разложить всю работу до того, как делать законченные соединения ».

«Мы только что освоили линейку продуктов в прошлом году», — добавляет Хопсикер. «Нам нравится предлагать нашим клиентам то, что, по нашему мнению, им нужно, и мы считаем, что этот продукт может принести им большую пользу».

достижений

Пропановая промышленность не отличается быстрым развитием или изменениями. Nodae рассказывает об истории трубопроводов в сантехнической промышленности.В 1950-х и 1960-х годах была оцинкованная труба. На переход на медь ушли годы. Когда появился ПВХ, это был огромный скачок. Прессовая техника — это следующая эволюция.

По оценкам Nodae, на технологию пресс-соединения приходится от 12 до 15 процентов рынка меди в Соединенных Штатах. В настоящее время объем продаж превышает полмиллиарда долларов. По его словам, как и любая новая технология, ее использование будет распространяться с образованием и обучением.

«Людям не всегда нравятся новые технологии, и это заставляет их нервничать.Однако по мере того, как пресс-технология получает дополнительные сертификаты и все больше людей знакомятся с ней, я считаю, что мы увидим быстрый оборот », — говорит Нодэ.

Дейли считает, что технологии полезны для пропановой промышленности. Он также отмечает, что большее количество установок означает, что потребители сжигают больше пропана.

«Я думаю, что это новая технология будущего, и все обратятся к ней», — объясняет Дейли. «Только в целях безопасности примите во внимание, сколько раз люди получали какие-либо травмы, например грыжу, в результате затягивания.”

Фитинги

с прессовым соединением находятся на пути к устранению нормативных препятствий. Эта разработка, наряду с преимуществами — скоростью, чистотой и простотой использования — позволила технологии прессового соединения обеспечить рост индустрии пропана.
