Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.



Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.
заделка трубы на крыше



Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

обход трубы на крыше

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.
 примыкание кровли к трубе Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:



  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.
как изолировать трубу на крыше В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.
Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

примыкание трубы к кровле Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.  Читайте также: "Как сделать отделку трубы на крыше – варианты обшивки". В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: "Обход трубы металлочерепицей").  мангал с крышей и трубой
Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: "Разуклонка плоской кровли: методы"). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: "Дымоход из асбестоцементной трубы").

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.



Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: "Как обустроить проход трубы через крышу"). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: "Вывод дымохода через стену - инструкция".

правильное прилегание кровельного покрытия вокруг дымохода

К выведенным через скатную кровлю дымоходам предъявляют определенные требования как инженеры по работе с каминным и котельным оборудованием, так и специалисты-кровельщики.

В данной статье мы рассмотрим, как выполняется примыкание трубы к кровле, в какой именно точке крыши лучше всего размещать дымоход, насколько высоким он должен быть и как правильно оборудовать место, где труба проходит через пирог и покрытие кровли.

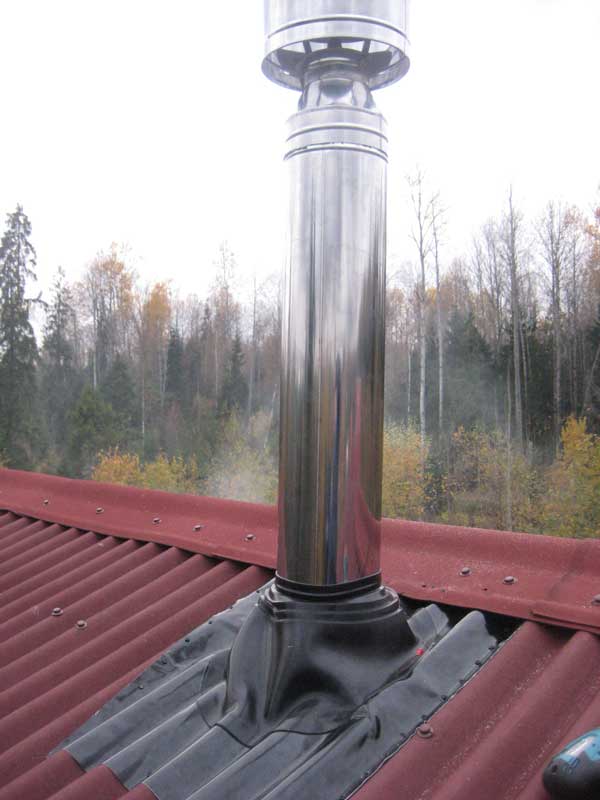

примыкание трубы к кровлеТруба на крыше

Расположение примыкания

примыкание кровли к трубеСхема устройства примыкания

Согласно СНиП 41-01-2003, включающим в себя нормативную базу по дымоходам, четкая регламентация расположения дымовой трубы отсутствует.

Четкое определение есть только для ее высоты:

  • Высота должна составлять как минимум 50 сантиметров над коньком, если труба расположена удалена от него не более, чем на 1,5 м;
  • Должна быть равной или выше конька, если располагается на расстоянии от 1,5 до 3 м;
  • При нахождении далее чем в 3 метрах от конька, труба должна быть расположена на одном уровне или выше линии, условно проведенной вниз от конька под углом в 10° относительно горизонта.

При решении остальных связанных с расположением дымоходов и устройством таких элементов, как примыкание кровли к дымоходу вопросов приходится полагаться только на мнение специалистов.

Выпадение конденсата может происходить как внутри трубы, так и на ее конце или на служащем для ее защиты от осадков зонтике. Главная опасность конденсата состоит в том, что на морозе он образует наледь, существенно ухудшающую тягу в котле или камине.

Более того, стекание конденсата по наружным поверхностям дымохода ухудшает внешний вид и сокращает срок службы как трубы, так и материала кровли дома.

Вывод дымохода на крышу лучше всего оборудовать в районе конька по двум причинам:

  • Здесь проще выполнить примыкание кровли к дымовой трубе;
  • Отсутствуют снеговые карманы, сводя к минимуму риск возникновения протечек.

Дымоход и пирог кровли

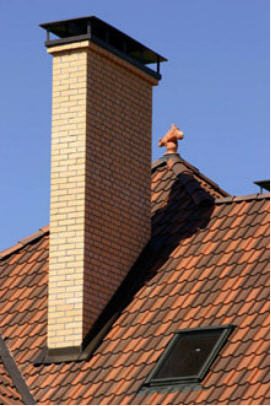

примыкание кровли к дымоходуВыход дымохода

Довольно часто поднимается вопрос о том, как обустроить примыкание кровли к трубе дымохода в случае утепленной кровли, представляющей собой пирог из нескольких слоев (тепло-, паро- и гидроизоляция).

В данном случае защита утеплителя (чаще всего стекловата или базальтовая вата) от наружной влаги и водяных паров обеспечивается непрерывными по всей площади крыши слоями гидро- и пароизоляции.

При этом, согласно СНиП, пожарная безопасность обеспечивается, когда расстояние между внешними поверхностями дымоходов и элементами кровли из воспламеняющихся материалов следует делать как минимум 13-25 см (зависит от типа используемой трубы).

Оптимальным решением является отделение зоны, примыкающей к дымовой трубе, от остальной кровли:

  • При помощи стропильных ног по бокам от дымохода;
  • Креплением поперечных балок на стропила – снизу и сверху от трубы.

Таким образом, создается отдельный короб для прохождения трубы через крышу, причем расстояние от балок и стропил выбирают в соответствии с требованиями СНиП. Кровля вокруг трубы заполняется негорючим теплоизоляционным материалом (обычно это плотная каменная вата).

Данный утеплитель меньше подвержен действию влаги, чем обычный утеплитель в пироге кровли, который чаще обладает средней плотностью. Благодаря этому вокруг трубы дымохода необязательно укладывать гидро- и пароизоляцию.

Примыкание пленок к данному коробу выполняется обычным способом:

  1. Надрезают полотна в виде конверта;
  2. Доводят полотна до края поперечных балок или стропил;
  3. Крепят к ним при помощи скоб или гвоздей;
  4. Прижимают гидроизоляцию брусками обрешетки и контробрешетки;
  5. Пароизоляция прижимается при помощи каркаса – основания под материал отделки мансарды.

Важно: максимальная защита утеплителя от влаги достигается герметичным уплотнением точек примыкания пленок к деревянным элементом короба при помощи специальных лент или клеевых составов.

Существует также мнение о том, что температура внешней поверхности дымохода в точке прохода через кровлю не достигает 60°, что не является опасным для пленок. Благодаря этому возможно подведение пленок прямо к трубе с подклеиванием стыков скотчем.

Кроме того, в гидроизоляционном слое над трубой следует выполнить дренажный желоб, отводящий от нее воду, проникающую под крышу.

Дымоход и кровельный материал

примыкание кровли к дымовой трубеМонтаж примыкания

Узлы прохода труб через крышу различают по форме, которую имеет сечение дымохода (круглое, квадратное и прямоугольное), а также по типу материала кровли. Основные правила при этом одинаковы для всех факторов.

Выводя трубу через покрытие, следует обеспечить отведение воды как стекающей по скатам, так и по стенкам данной трубы, для чего вокруг дымохода устраивают фартук. Если наружные стенки трубы изготовлены из бетона или кирпича, а сечение – квадратное или прямоугольное, фартук выполняется из комплектующих к материалу кровли.

Например, в комплекте ряда материалов имеется эластичная лента с клеящим покрытием на обратной стороне.

Важно: оштукатуривание дымовых труб рекомендуется производить до того, как уложен кровельный материал, во избежание его пачканья и повреждения;

Данная лента приклеивается одним краем к кровле, другим – к трубе. Верхняя ее часть прижимается при помощи металлической изогнутой планке, которая крепится напрямую к дымоходу или к выполненной на нем заранее штробе дюбелями. Отбортовка планки покрывается кровельным герметиком, полностью исключающим проникновение под ленту воды.

Аналогично выполняется примыкание для кровли из гибкой черепицы, отличие в том, что вместо ленты применяется ендовой ковер или рядовая черепица, заведенная на дымоход. Для металлочерепицы отличие заключается в том, что для изготовления фартука используются гладкие листы, цвет которых совпадает с цветом материала кровли.

Важно: в случае, когда ширина дымохода составляет более 80 см, со стороны кровельного конька выполняется разуклонка, представляющая собой маленькую двускатную кровлю, отводящую снег и дождевую воду от верхней части дымохода.

Для ее изготовления используется тот же материал, что и для самой кровли.

Следует учитывать, что создание слоев паро-, гидро- и теплоизоляции, а также обеспечение вентиляции деревянного основания и утеплителя в данной конструкции затрудненно.

Необходимо заметить также, что широкий дымоход препятствует проветриванию утепленной кровли. В связи с этим на скатах устанавливаются дополнительные элементы вентиляции (аэраторы, вент-черепицы и т.д.).

Современные круглые дымоходы представляют собой обычно теплоизолированные трехслойные конструкции, снабженные наружной трубой из нержавеющей стали. Их примыкание к кровле обустраивается с помощью готовых изделий, таких как проходы кровли в виде основания – стального плоского листа, который присоединяется к фартуку-колпаку, внутри которого и проходит сам дымоход.

Кровельный проход может быть также изготовлен самостоятельно и металлического плоского листа. В обоих случаях его следует жестко закрепить только к кровельной конструкции, к дымоходу жесткое крепление не допускается во избежание повреждения элементов в процессе усадки кровли и при температурных расширениях-сжатиях трубы.

В точке стыка фартука и трубы на дымоход одевается стальной хомут (юбка), иногда с термостойкой эластичной прокладкой, препятствующей проникновению осадков под фартук.



Обустройство правильного примыкания требуется как для безопасности жилища, так и для обеспечения его надежности, комфортности и долговечности. Обустраивая такое примыкание, главное – соблюдать требования СНиП и учитывать мнения специалистов по возникающим вопросам.

особенности конструкции и несколько вариантов обустройства

Место примыкания кровли к дымовой трубе – один из важнейших элементов обустройства крыши. Качество его обустройства позволяет кровельному пирогу выполнять возложенные на него функции, а также гарантирует длительный срок эксплуатации всей конструкции.

Вернуться к содержанию

Особенности монтажа дымохода

Примыкание кровли к трубе дымохода может производиться по нескольким разным методикам. При этом материалы, используемые для данной операции, должны соответствовать материалу покрытия крыши. Метод обустройства данного узла на крыше определяется еще на этапе подготовки проектной документации. Здесь необходимо учитывать и материал, который использовался для укладки крыши, место расположения вертикального элемента ( в этом случае, трубы), его фору, а также материал, из которого он был произведен.

Если вас интересует вопрос установки дымовой трубы, то, возможно, вам будет интересен процесс монтажа дымохода сэндвич. Перейдя по ссылке http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/ вы узнаете многое об обустройстве узла примыкания кровли и стены. После установки дымохода он будет нуждаться в периодической чистке от сажи.

В достаточно редких случаях условия позволяют использовать готовые вертикальные элементы и стандартные детали для их установки.

Проще всего герметизировать отверстие трубы, которая располагается в пиковой точке крыши строения. Данная операция значительно упрощается тем, что отсутствует риск скопления значительного количества снега за объектом на крыше, что в большинстве случаев ведет к образованию протечек в крыше.

Прямоугольная труба, которая выходит наружу через конек, может быть установлена в промежутке между стропил. Также существует вариант изменения структуры конька, во время которого устанавливаются наклонные стропила и дополнительные элементы.

Труба проходит через конек крыши

Устройство примыкания кровли к трубе, которая располагается ниже уровня конька, также не очень сложное. Но если вертикальный элемент расположен в нижней части крыши, то здесь придется приложить усилия. В данном случае объект нуждается в защите от скапливающихся осадков, поэтому изделие дополнительно оснащается специальным скатным элементом.

Установка дымовых труб, которые будут пересекаться с ендовами, то есть внутренними углами, которые образованы фрагментами сложной крыши, крайне не рекомендуется. Данный процесс сложно выполнить, поскольку существует ряд проблем связанных с таким примыканием.

Вернуться к содержанию

Обустройство узла прохода через крышу

Прочное и надежное примыкание кровли к вертикальному элементу может быть обустроено только в тех случаях, когда обрешетка является крепкой конструкцией, способной выдержать нагрузки веса материала и негативного влияния естественных факторов. Если объект устанавливался без операций с обрешеткой, то жесткость верхнего покрытия, которое выложено из листового или рулонного материала, обеспечивается установкой дополнительного элемента с основанием в виде листа металла.

В большинстве случаев обустройство прямоугольной дымовой трубы подразумевает демонтаж некоторых фрагментов обрешетки. Очень редко может понадобиться удаление стропил. Чтобы сохранить эксплуатационные характеристики системы стропил, вокруг строящегося на крыше объекта устанавливают деревянную опалубку, при помощи которой монтируется защитный слой кровли.

Дымоход проходит через мягкую кровлю

Слой гидроизоляционного материала удерживается за счет контакта с обрешеткой, пароизоляционный посредством фрагментов каркаса для установки. СНиП II-26-76* жестко регламентирует размеры промежутка между трубой и каркасом. Данный промежуток необходимо заполнить каменной ватой.

Важно знать! Структура кровли должна быть неизменной по всей крыше.

Во время создания проходного узла сквозь крышу для трубы следует уделить внимание обработке стыка листового материала и вертикального объекта. Следует также обустроить отвод дождевых и талых вод, которые будут стекать по крыше и самому дымоходу. В большинстве случаев это означает установку специального фартука.

Вернуться к содержанию

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Вернуться к содержанию

Примыкание металлочерепичной кровли

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Вернуться к содержанию

Круглые трубы: защита стыков

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши. Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала.

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Примыкание кровли к трубе дымохода

Примыкание трубы к кровле

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Все остальные вопросы касательно того как необходимо делать обход трубы на крыше остаются не регламентированными, а поэтому в решении этих задач следует полагаться на опыт и советы профессиональных строителей.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома. необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей «).

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы «). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы «).

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

Устройство примыкания кровли к трубе: особенности конструкции

Место примыкания кровли к дымовой трубе – один из важнейших элементов обустройства крыши. Качество его обустройства позволяет кровельному пирогу выполнять возложенные на него функции, а также гарантирует длительный срок эксплуатации всей конструкции.

Особенности монтажа дымохода

Примыкание кровли к трубе дымохода может производиться по нескольким разным методикам. При этом материалы, используемые для данной операции, должны соответствовать материалу покрытия крыши. Метод обустройства данного узла на крыше определяется еще на этапе подготовки проектной документации. Здесь необходимо учитывать и материал, который использовался для укладки крыши, место расположения вертикального элемента ( в этом случае, трубы), его фору, а также материал, из которого он был произведен.

Если вас интересует вопрос установки дымовой трубы, то, возможно, вам будет интересен процесс монтажа дымохода сэндвич. Перейдя по ссылке http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/ вы узнаете многое об обустройстве узла примыкания кровли и стены. После установки дымохода он будет нуждаться в периодической чистке от сажи .

В достаточно редких случаях условия позволяют использовать готовые вертикальные элементы и стандартные детали для их установки.

Проще всего герметизировать отверстие трубы, которая располагается в пиковой точке крыши строения. Данная операция значительно упрощается тем, что отсутствует риск скопления значительного количества снега за объектом на крыше, что в большинстве случаев ведет к образованию протечек в крыше.

Прямоугольная труба, которая выходит наружу через конек, может быть установлена в промежутке между стропил. Также существует вариант изменения структуры конька, во время которого устанавливаются наклонные стропила и дополнительные элементы.

Труба проходит через конек крыши

Устройство примыкания кровли к трубе, которая располагается ниже уровня конька, также не очень сложное. Но если вертикальный элемент расположен в нижней части крыши, то здесь придется приложить усилия. В данном случае объект нуждается в защите от скапливающихся осадков, поэтому изделие дополнительно оснащается специальным скатным элементом.

Установка дымовых труб, которые будут пересекаться с ендовами, то есть внутренними углами, которые образованы фрагментами сложной крыши, крайне не рекомендуется. Данный процесс сложно выполнить, поскольку существует ряд проблем связанных с таким примыканием.

Обустройство узла прохода через крышу

Прочное и надежное примыкание кровли к вертикальному элементу может быть обустроено только в тех случаях, когда обрешетка является крепкой конструкцией, способной выдержать нагрузки веса материала и негативного влияния естественных факторов. Если объект устанавливался без операций с обрешеткой, то жесткость верхнего покрытия, которое выложено из листового или рулонного материала, обеспечивается установкой дополнительного элемента с основанием в виде листа металла.

В большинстве случаев обустройство прямоугольной дымовой трубы подразумевает демонтаж некоторых фрагментов обрешетки. Очень редко может понадобиться удаление стропил. Чтобы сохранить эксплуатационные характеристики системы стропил, вокруг строящегося на крыше объекта устанавливают деревянную опалубку, при помощи которой монтируется защитный слой кровли.

Дымоход проходит через мягкую кровлю

Слой гидроизоляционного материала удерживается за счет контакта с обрешеткой, пароизоляционный посредством фрагментов каркаса для установки. СНиП II-26-76* жестко регламентирует размеры промежутка между трубой и каркасом. Данный промежуток необходимо заполнить каменной ватой.

Важно знать! Структура кровли должна быть неизменной по всей крыше.

Во время создания проходного узла сквозь крышу для трубы следует уделить внимание обработке стыка листового материала и вертикального объекта. Следует также обустроить отвод дождевых и талых вод, которые будут стекать по крыше и самому дымоходу. В большинстве случаев это означает установку специального фартука.

Примыкание черепичной кровли к дымоходу

Если вы задумались о том, как сделать примыкание кровли к трубе, то нужно помнить, что очень часто для этих целей требуется установка фартука, который должен соответствовать материалу трубы. В продаже имеются специальные наборы, которые включают все необходимые для установки компоненты для отдельно взятого случая. В случае с черепицей, фартуком является гибкая алюминиевая лента с клеевым составом на одной грани.

Для проведения герметизации, данную ленту клеят вдоль стыка, одной частью она должна касаться дымохода, а второй прижиматься к черепице, повторяя ее изогнутую форму. После этого требуется закрепить верхний фрагмент ленты посредство профильной пленки из металла, которую крепят на дюбели с защитой от высоких температур. Все соединения и места дислокации крепежных деталей необходимо обработать герметиком.

Примыкание металлочерепичной кровли

Примыкание кровли из профнастила к трубе требует наличия фартука, который изготовлен посредством верхних и нижних элементов примыкания. Для герметизации один из элементов следует приложить к поверхности устанавливаемого объекта и пометить верхнюю грань. По этой отметке нужно вырезать штробу глубиной в минимум 15 миллиметров. После окончания процесса необходимо тщательно промыть штробу.

Примыкание кровли из металлочерепицы к трубе

Важно знать! Монтаж внутренней детали всегда начинается с нижнего фрагмента трубы.

Элементы фартука монтируют с нахлестом в 150 миллиметров. Это делается для улучшения гидроизоляционных свойств конструкции. Верхний фрагмент фартука устанавливается в штробу, после чего данное соединение следует обработать специальным герметиком на силиконовой основе.

Снизу фартука следует положить лист металла с антикоррозийным верхним слоем. Функцией этого элемента является отвод воды. Его направляют в сторону карниза или ендовы. По краям необходимо сделать бортики, используя молоток и плоскогубцы.

Надежный и прочный обход дымовой трубы на крыше требует оснащения фартука дополнительной гидроизоляцией. Материал, который будет использоваться для этих целей должен быть термостойким.
На установленный внутренний фартук требуется уложить кровельный стройматериал. После завершения работ можно приступать к декорированию вертикального объекта при помощи внешнего фартука. Делают это точно также, как и в случае с внутренним фартуком, только штробление не потребуется.

Круглые трубы: защита стыков

Обустройство примыкания круглых элементов к кровельному материалу осуществляется посредством готовой системы. По сути вертикальный объект для вывода дыма является конструкцией из трех слоев. Центральный слой представлен теплоизоляционным материалом.

Типы примыканий данных конструкций отличаются друг от друга углом наклона пластинки по отношению к вертикальному дымоходу.

Примыкание кровли к кирпичной трубе

Пластинка надежно закрепляется на плоскости крыши. Верхняя часть колпака удаляется, здесь важно быть осторожным и сделать все так, чтобы труба входила в колпак с усилием. После окончания установки данной детали верхний элемент фартука прикрепляется к дымоходу посредством хомута, оснащенного эластичной прокладкой из термоизоляционного материала.

Данный действия позволят значительно повысить уровень герметизации стыков, а также обеспечивают надежную защиту кровли от дождевых и талых вод. Специалисты рекомендуют проводить установки металлической пластины с помощью саморезов с уплотнителями.

Иногда уклон крыши просто не позволяет расположить на ней стандартную деталь. В таком случае можно обустроить примыкание мягкой кровли к трубе самостоятельно. Создание герметичного фартука в данном случае превращается в постепенное оклеивание периметра трубы металлическими фрагментами. Также можно применить готовый свинцовый элемент, который очень легко поддается деформации под ударами киянки.

Примыкание кровли к круглой трубе

Данный элемент отлично обеспечит надежное примыкание, поскольку металл отлично сопротивляется воздействию агрессивных факторов. Теперь вы знаете, как обустроить примыкание фальцевой кровли к трубе.

Важно знать! Главным правилом быстрого и легкого монтажа является абсолютная чистота рабочего места, деталей, а также инструментов.

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой .

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

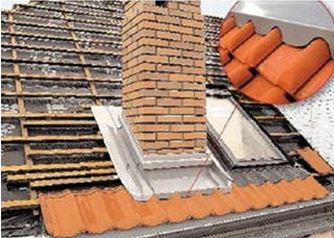

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками .

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Похожие новости

Комментарии (0)

Источники: http://kryshadoma.com/dymokhod/primykanie-truby-k-krovle.html, http://vse-postroim-sami.ru/building/roof/8183_ustrojstvo-primykaniya-krovli-k-trube-osobennosti-konstrukcii/, http://vseokrovle.com/elementy/103-primykanie-krovli-k-trube.html

Как выполнить проход дымохода через кровлю своими руками

Все профессиональные строители и отделочники при конструировании печей, котельных и каминов уделяют особое внимание такому, казалось бы, незначительному элементу системы отопления, как устройство вывода трубы через крышу. А в частности – тому его участку, который прилегает к кровле крыши. Весь дымоход должен быть выполнен с максимальной аккуратностью, чтобы обеспечить эффективность работы сердца отопительной системы. А внимательный монтаж участка крыши, через которую проходит дымоходная труба – это залог противопожарной безопасности. Кроме того, необходимо заделать щель между кровлей и стенками трубы.

При конструировании печи или камина очень важно точно знать, в каком конкретно месте лучше всего вывести дымоход наружу, какой должна быть высота выступающей части трубы и каким образом правильно отделать этот жизненно важный участок.

Местоположение выхода дымохода

Устройство места примыкания дымоходной трубы к кровле относительно простое и состоит всего из пяти частей:

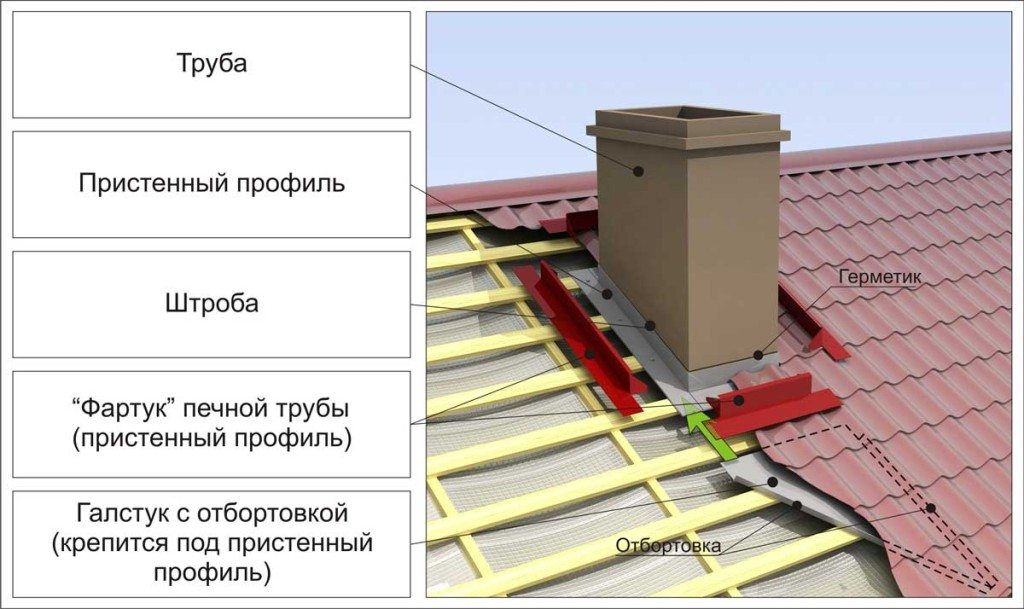

  • собственно, трубы дымохода;
  • пристенного металлического профиля, опоясывающего трубу в месте соприкосновения с материалом кровли;
  • штробы, в которой правильно прокладывается данный профиль;
  • так называемого фартука – дополнительного слоя профиля, обеспечивающего максимальную защиту крыши, так как с помощью него можно заделать щель между кровлей и трубой;
  • металлического галстука и обортовки, которые прилегают к профилю и прокладываются под кровлей.

Так где же все-таки должна располагаться разделка дымохода? Строительные нормы и правила, регулирующие все моменты, определяющие устройство дымоходов, обходят вниманием примыкание трубы к крыше и то, как провести вывод трубы через крышу. Строго определяется лишь высота выступающей части:

  • Если монтаж дымохода отдален от верхней точки крыши более чем на полтора метра, высота трубы над этой точкой должна превышать 50 см.
  • Если нужно вывести трубу в полутора-трех метрах от конька, высота ее должна, по крайней мере, доходить до верхней точки крыши, но никак не меньше.
  • Если дымоход установить далеко, верхний край трубы должен быть под углом к горизонту.

Эти требования обусловлены обеспечением наилучшей силы тяги. Если устройство трубы будет слишком низким, крыша будет закрывать ее и не давать воздуху вытягивать дым из печи или камина.

Примыкание кровли к трубе дымохода

Что касается конкретного места, в котором должно находиться примыкание дымохода к кровле, полагаться приходится не на нормативы, а на советы знающих людей. Делать вывод печной трубы через крышу наугад – плохое решение, профессиональные печники смогут правильно указать место, которое обеспечит наибольшую эффективность работы дымохода.

Стоит учитывать, что воздух может конденсироваться и оседать не только на внутренних стенках дымохода, но и на ее концевой части, а также на жестяной пластине, защищающей печь от попадания осадков. Монтаж защиты от конденсата важен из-за того, что его образование  разрушает все это при обледенении, существенно ухудшая качество отопительных элементов и всей крыши. Поэтому необходимо заделать щель между крышей и дымоходом.

Примыкание выходящего участка дымохода к крыше, поближе к высшей точке кровли, является лучшим выбором на таком основании:

  • Здесь проще всего выполнить монтаж стыковки трубы и крыши.
  • Предотвращается образование карманов для накопления снега, что значительно снижает риск протекания крыши весной.

Примыкание трубы к кровле

Многие непрофессионалы не имеют представления, каким образом своими руками обустраивается проход, в котором труба примыкает к кровле – слою металлочерепицы или профнастила. Особенные трудности вызывает случай, при котором поверхность покрыта не одной гидроизоляцией и кровлей, но выглядит как слоистый пирог, в который входит гидроизоляция, уплотнитель, теплоизоляция. Как лучше провести дымоход через крышу и как осуществить монтаж защиты всех этих слоев?

Особенное волнение за свое состояние в таком случае вызывает теплоизоляция, материалы которой зачастую являются очень гигроскопичными, и если вырезать кусок защищающей кровли для проведения трубы, утеплитель откроется всем стихиям, в том числе и влаге из окружающей среды. Поэтому щель необходимо заделать.

Защита же от пожаров, согласно строительным нормам, обеспечивается зазором как минимум в 12-27 см. между внешними гранями дымохода и краями обрезанной кровли в зависимости от диаметра трубы.

Отделение этого зазора от остального кровельного пирога нужно производить с помощью:

  • стропил;
  • крепления реек по бокам дымохода.

Таким образом, будет правильно сформирован узел, через который будет осуществлен проход дымохода сквозь кровельную толщу. Промежуток от граней этого короба до стенок дымохода регулируется СНиП. Срез кровельного пирога дополнительно обкладывается защитным слоем из каменной ваты. Этот уплотнитель значительно менее подвержен воздействию влажности, чем минеральная вата, используемая в качестве утеплителя, и являющаяся составной частью кровельного пирога. Таким образом, применение каменной ваты избавляет от необходимости дополнительно прокладывать гидроизоляционный материал по контуру выхода дымохода.

Методика укладки защитных материалов на выход трубы

  • Полотна материала нарезаются в форме конвертов.
  • Материал доводится до граней прохода из балок или стропильного профиля, обеспечивая плотное примыкание материалов.
  • Полотно крепится к балкам с помощью стальных скоб или обычных гвоздей.
  • Уплотнитель дополнительно прижимается к стропилам деревянными брусками.

Чтобы надежно защитить узел и утеплитель крыши от воды, точки примыкания защитного материала к деревянным элементам обрешетки прохода трубы дополнительно проклеиваются своими руками до достижения полной герметичности.

Среди специалистов распространено мнение, что внешняя поверхность прохода дымоходной трубы достаточно отдалена от очага, чтобы не нагревать выход у кровли – металлочерепицу или слой профнастила – в месте соприкосновения больше чем до 60 градусов, поэтому защитные материалы вне опасности. Благодаря этому можно установить каменную вату вплотную к дымоходу строительным скотчем.

Дымоход и кровельная поверхность

Узел прохождения трубы сквозь крышу может быть разным по форме, а также по виду материала, из которого выполнена кровля. Примыкание кровли нужно установить по аналогичным правилам во всех ситуациях.

Монтаж прохода имеет такую цель – это защита стыка стенок дымохода и крыши от влаги. Для этого применяется металлический фартук, окантовывающий узел. Если труба бетонная или из печного камня, фартук можно делать не из металла, а из остатков кровельного покрытия. Например, многие жесткие материалы покрытия крыши, по типу металлочерепицы, комплектуются специальными пластичными лентами, оборудованными клейкой лентой на одной стороне специально для этой цели. Эта лента должна закрепляться таким образом, чтобы один ее край прилегал к кровле, а другой – к поверхностям дымохода. Верхняя плоскость ленты плотно придавливается к пластине из нержавеющей стали, которая закрепляется на стенках дымоходной трубы или в проделанной в них штробе при помощи дюбелей. Края этой пластины обрабатываются специальным герметиком для наружных работ, который надежно защитит узел от проникновения воды из атмосферных осадков.

Стоит учесть, что монтаж отделки дымохода – например, покрытие его стенок штукатуркой – должен производиться до укладки покрытия крыши, чтобы ненароком не повредить узел выхода трубы и кровельный материал, например, слой профнастила.

К гибкой кровле выход трубы примыкает похожим образом. Отличие процедуры в том, что лента здесь заменяется ендовым ковром или черепицей, залезающей на стенки дымовой трубы. Для металлочерепицы разница заключается в том, что фартук трубы нужно сделать из гладких листов металла, совпадающих по цвету с кровельным покрытием для более органичного вписывания в дизайн экстерьера дома.Проход дымохода

Если ширина или диаметр прохода дымоходной трубы превышает метр, со стороны верхней грани крыши необходимо сконструировать разуклонку, то есть двускатный участок крыши небольшого размера. Она нужна для отведения тающего снега и дождя от верхнего края трубы. Изготавливается разуклонка из того же материала, что и основное кровельное покрытие. Стоит учитывать создание условий в такой конструкции, затрудняющих формирование гидро- и теплоизоляции. Кроме того, в разуклонке сложно организовать хорошую вентиляцию основания крыши из древесины и утеплительного материала.

При устройстве слишком широкой дымоходной трубы своими руками нужно учитывать, что в таком случае выход препятствует вентилированию утеплителя в кровельном пироге. Для нивелирования этого недостатка на скате крыши осуществляется монтаж дополнительных элементов для проветривания – вентиляционных решетчатых деталей металлочерепицы.

Дымоходные трубы круглой формы, выполненные по современным технологиям, представляют собой не просто металлические цилиндры, но сложные конструкции с трехслойной стенкой и дополнительным стальным корпусом. Для примыкания таких элементов к кровле их производители дополнительно изготавливают специальные изделия – выход наружу в форме стального листа, который соединяется с фартуком трубы, окантовывающим дымоход.

Кровельный выход можно сделать и своими руками, используя для этого плоскую пластину из прочного металла, например, нержавеющей стали. В любом случае, проход надежно закрепляется на элементах металлочерепицы или профнастила, к трубе же жестко крепить нельзя, чтобы не повредить элементы в ходе усадочных процессов и из-за температурных деформаций трубы.

Как правильно сделать примыкание к дымоходу?

Особенности установки дымоходной трубы
Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила
Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно
Обустройство короба для герметизации
Как обделать трубу алюминиевым фартуком

Чтобы обеспечить водонепроницаемость крыши, необходимо правильно расположить дымовую трубу. Очень важно провести все действия в соответствии с требованиями пожарной безопасности.

Оптимальный вариант расположения дымовой трубы — коньковая часть крыши.

Примыкание трубы к кровле

В этом случае риск образования снежных карманов и конденсата сводится к минимуму. Работы по герметизации трубы предполагают заливку силиконового герметика и дальнейшую обшивку декоративного фартука.

Особенности установки дымоходной трубы

Установка дымоходной трубы на крыше, скаты которой располагаются под уклоном, должна выполняться по определенным правилам:

  • Дымоход может располагаться на расстоянии не больше 150 см от конька и не меньше 50 см возвышаться над ним.
  • Выход важно располагать не ближе 150 см и не дальше 300 см от конька.
  • Линия конька по отношению к верху дымохода, расположенного на расстоянии до 300 см, может иметь наклон не больше 10%.

Расстояние от трубы до конька в 50-70 см можно назвать самым оптимальным. В этом случае риск протекания кровли  и образования снежных карманов становится минимальным.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

  • Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
  • Одевают прокладку.
  • Выбирают фланец нужной формы.
  • В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь. Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
  • Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Герметизация кирпичной дымовой трубы — как обойти и закрыть правильно

Стыки кровли и дымохода из кирпича герметизировать сложнее, поэтому к процессу следует подходить более ответственно. Дело в том, что труба и продукты горения имеют разную температуру, в результате чего в трубе может образовываться конденсат. Известно, что под воздействием влаги кирпичная труба очень быстро разрушается, следовательно, выступающая часть трубы требует обязательного утепления. При выборе материалов для решения вопроса, как обделать трубу на крыше профнастилом,  важно учитывать их внешний вид и устойчивость к определенным условиям.

Непосредственно утепление выполняется следующим образом:

  • Трубу обкладывают клинкерным кирпичом.
  • Затем обмазывают штукатурным раствором или обшивают подходящим материалом. При этом очень важно использовать материалы, устойчивые к возгоранию.

Помимо этого герметизацию свободного пространства между трубой и кровельным материалом выполняют с помощью цементного воротника, имеющего повышенный коэффициент влагостойкости. Дальнейшее обустройство такого дымохода предполагает использование каркаса из металлических профилей и крепление декоративного воротника ил листовой стали.

Для герметизации круглой трубы можно воспользоваться резиновым уплотнителем на клеевом растворе. Зазор заполняют раствором цемента и сушат в течение суток. Затем делают козырек из железа для отвода воды и крепят его саморезами.

В этой ситуации следует учитывать некоторые особенности:

  • Зазор, ширина которого не превышает 0,5 см, заполняют термостойким силиконовым герметиком.
  • Зазоры более 1 см заливают цементным раствором и одевают поверх фартук.

Обустройство короба для герметизации

Установка трубы на крыше из профнастила предполагает дальнейшую герметизацию с помощью обустроенного короба, для чего необходимо выполнить следующие действия:

  • В кровле сделать отверстие так, чтобы расстояние от трубы до обрезанных кромок кровли соответствовало пожарным нормативам.
  • Дымоход и примыкающие к нему кромки обрабатывают теплоизоляционным материалом.
  • Монтируют короб из профнастила или оцинкованного железа, обшивая трубу по периметру полосками шириной до 40 см.
  • Если скаты крыши имеют уклон больше 30 градусов, то требуется обустройство вокруг трубы металлического отвода дождевой воды.
  • В пространство между стенками короба и трубой укладывают утеплитель. Оптимальным вариантом в этом случае будет базальтовая вата.

Как обделать трубу алюминиевым фартуком

Обшивка труб на крыше способом фартука из оцинкованного металла с полимерным покрытием является современным методом герметизации. В целом процесс предполагает монтаж фартука и заполнение полимерным герметиком образовавшихся зазоров.

Еще одним вариантом является обустройство алюминиевого фартука. Алюминиевой лентой обматывают трубу с тем расчетом, чтобы часть ее располагалась в зазоре между трубой и кровельным материалом. Заполняют зазор мастикой на основе битума и дополнительным приклеиванием ленты. По линии примыкания фартука к трубе закрепляют металлический профиль и дополнительно изолируют от попадания влаги.

Обход трубы профнастилом выполняется в процессе обустройстве фартука из примыкающих нижних планок.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
