Примыкание к трубе металлочерепица: Устройство примыкания металлочерепицы к трубе. Обход трубы металлочерепицей

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

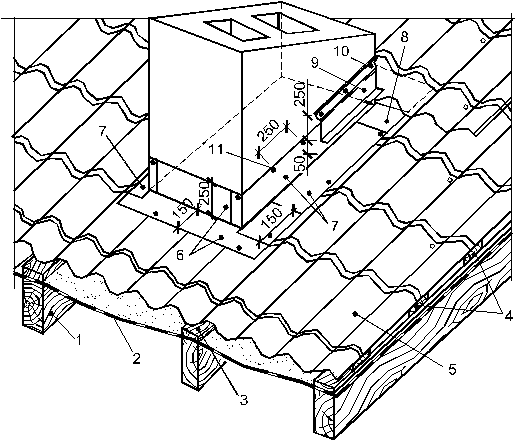

Рис.1 Устройство примыкания кровельного материала к прямоугольной трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого «галстука». Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

Рис.3 Готовый оклад для дымохода

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус — переплата за материал, плюс — экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ — уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу «крашенного» кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли.

К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал «народным».

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично «заводить» верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей.

Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой.

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками.

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Примыкание металлочерепицы к дымоходу — гидроизоляция дымохода

При выполнении отделочных работ металлочерепицей, стоит обязательно обращать внимание на особенности использования этого строительного материала. При этом самое тщательное внимание стоит уделять при выполнении работ в местах примыкания дымоотводящих и вентиляционных каналов.

Этапы гидроизоляции верхней части трубы дымохода.

Нарушение же технологии часто приводит к таким последствиям:

  • Увлажнение теплоизоляционного слоя и, как следствие, чрезмерная теплоотдача;
  • Увлажнение деревянных конструкций кровли, что способствует их гниению;
  • Неправильное вентилирование воздуха под кровлей.

Место расположения прохода дымоотводящих каналов через кровлю тщательно планируется еще во время проектирования здания. Также необходимо правильно рассчитать высоту дымохода, которая варьируется в зависимости от ее расположения на крыше. Трубу необходимо делать более высокой, если она располагается ниже по скату крыши. Это объясняется тем, что ближе к краю крыши на нее будет попадать большее количество осадков, чем если бы она располагалась в районе коньковой балки.

Как правильно монтировать примыкание к дымоходной трубе металлочерепицы Схема установки фартука вокруг выхода дымохода: 7 — дополнительные бруски обрешетки; 11 — лист металлочерепицы; 13 — уплотнитель; 22 — планка примыкания.

После выведения дымоходного канала через кровлю, необходимо провести герметизацию стыка дымохода и черепицы. Обычно эта процедура заключается в следующем:

  • Установка обрешетки и черепицы на проход трубы;
  • Установка внутреннего фартука;
  • Монтирование металлочерепицы;
  • Установка наружного фартука.

При этом вам понадобятся следующие инструменты:

  • Пила или болгарка;
  • Молоток;
  • Пассатижи;
  • Маркер;
  • Рулетка.

Обход каменного дымохода

При строительстве устройства примыкания, работнику достаточно выполнить всего две задачи:

  • Провести в обход бегущую воду со ската над дымоходом в обход трубы;
  • Избежать затекания воды в дом и обеспечить выход воде, текущей по стенкам трубы, на крышу.
Схема изоляции примыкания к дымоходу

Эти задачи решаются созданием фартука, который располагается таким образом, чтобы находиться сразу на крыше и трубе. Штукатурку трубы необходимо выполнять до установки фартука, так как потом это будет сделать невозможно. После этого необходимо:

  • Завести гидроизоляционный слой на стенки трубы, не забыв встроить в нее отводящий воду желоб;
  • Установить обрешетку на проход дымохода через кровлю;
  • Уложить черепицу на обрешетку до монтажа нижнего фартука;
  • Осуществить на боковых сторонах дымохода разметку для определения высоты подъема фартуков;
  • Проштробить дымоход по разметке;
  • Очистить поверхность дымохода от пыли;
  • Залить штробы герметиком;
  • Установить примыкающую планку в герметик и закрепить ее при помощи саморезов;
  • Прикрепить остальные части фартука к черепице;
  • Установить «галстук», представляющий из себя металлический лист, прикрепляющийся к нижней кромке фартука.

Строительство наружного фартука

После обустройства внутреннего фартука и галстука следует монтаж основного покрытия. На обход трубы устанавливается верхний лист металлочерепицы таким образом, чтобы он помещался на планку примыкания и на нижний лист, при этом захватывая и первую волну на дымоходе. Это позволяет зажать нижний фартук между двумя слоями покрытия и не допустить протекания воды под кровлю. После установки листов металлочерепицы на обход трубы производится установка наружного фартука. Его функция носит более декоративный характер, и не имеет никаких защитных функций. Установка осуществляется по такой же самой технологии, что и внутренний фартук с отличием в том, что планка примыкания крепится к трубе при помощи саморезов без необходимости штробить кладку.

Установка наружного фартука.

Но что же делать, если труба для отвода дыма выполнена не кирпичной кладкой, а металлическая, да к тому же круглого сечения?

Обход металлического дымохода

Довольно часто в современных домах дымоход выполняется из металлических труб через крышу, на которые уже установлено утепление. В такой ситуации вам понадобится озаботиться защитой кровельного пирога от перегрева и возгорания. Согласно существующим нормам при монтажных работах легковоспламеняемых материалов их необходимо устанавливать на расстоянии в пределах тринадцати-двадцати пяти сантиметров от дымохода. Это осуществляется устройством прохода в виде деревянного короба, отделяющего дымоход от кровельного пирога. Промежуток между трубой и коробом заполняется теплоизоляцией. Примыкание осуществляется в соответствии со следующей технологией:

  • На гидро- и пароизоляционных полотнах выполняются надрезы;
  • Края полотна фиксируются при помощи гвоздей или скоб к несущим конструкциям;
  • После этого гидроизоляция прижимается обрешеткой, а пароизоляция основанием для отделочного материала;
  • Для обеспечения защиты утеплителя, места касания пленок и короба заклеиваются специальным скотчем;
  • После этого монтируется металлочерепица;
  • На дымоход устанавливается хомут, обеспечивающий герметичное соединение трубы и фартука.

Вентиляционный проход в кровле

Создание вентиляции в кровле позволяет значительно увеличить срок эксплуатации дома. Дело в том, что из-за постоянной циркуляции теплого воздуха внутри здания, появляется конденсат на холодных поверхностях, что приводит к чрезмерному увлажнению стен чердака или мансарды. Кроме этого влага собирается и внутри кровельного пирога, что может привести к разрушению конструкций. По этим причинам необходимо обеспечивать вентиляцию помещений. На сегодняшний день существует много различных вариантов вентиляции. Для устройства вентиляционных проходов в кровле вам будет необходимо:

  • Отметить на крыше контур проходного элемента, просто приложив и обвев его;
  • Выполнить разрез металлочерепицы по отменным линиям;
  • Зафиксировать резиновый уплотнитель к черепице и замазать место стыка герметиком;
  • Закрепить в уплотнителе проходной элемент.

Напоминаем, что выполнение кровельных примыканий лучше всего доверять профессионалам, в этом случае ваша кровля прослужит вам долгие годы.

Примыкание трубы к кровле — как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Содержание статьи:

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.



Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.



Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.
  Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:



  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.
В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.
Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.  Читайте также: «Как сделать отделку трубы на крыше – варианты обшивки». В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: «Обход трубы металлочерепицей»).   Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: «Разуклонка плоской кровли: методы»). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: «Дымоход из асбестоцементной трубы»).

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.



Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: «Как обустроить проход трубы через крышу»). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: «Вывод дымохода через стену — инструкция».

Примыкание дымохода и вентиляции к металлочерепице

Отделочные работы на крыше с использованием металлочерепицы имеют свои особенности.

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

  1. Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
  2. Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
  3. Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

Схема установки фартука вокруг выхода дымохода: 7 – дополнительные бруски обрешетки; 11 – лист металлочерепицы; 13 – уплотнитель; 22 – планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап – это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

  • устройство обрешетки и металлочерепицы на проход трубы;
  • устройство внутреннего фартука;
  • монтаж металлочерепицы;
  • устройство наружного фартука.

Необходимые инструменты:

  • болгарка;
  • диск для распила 2 мм;
  • молоток;
  • плоскогубцы;
  • маркер;
  • металлическая линейка.

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

  1. Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
  2. Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

  1. Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
  2. Дополнительно проход трубы через кровлю обустроить обрешеткой.
  3. Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
  4. Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
  5. По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
  6. Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
  7. Штробы заполнить бесцветным силиконовым герметиком.
  8. Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
  9. Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
  10. Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

Следующий этап – это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример обустройства места примыкания дымохода из кирпичной кладки. Но как быть, если труба выполнена из металла и она имеет круглое сечение

Устройство прохода металлической трубы через кровлю

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

  1. Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
  2. Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
  3. Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой – основанием для монтажа отделочного материала.
  4. Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
  5. Далее рабочая поверхность покрывается металлочерепицей.
  6. На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
  7. Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Проход вентиляции на кровле

Схема устройства монтажа аэратора.

Устройство полноценно вентилируемого пространства в кровле является залогом длительного срока эксплуатации дома. Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия располагают к повышению влажности стен чердачного помещения и мансарды, в слоях кровельного пирога и стропильной системе, что в итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Разные вариации вентиляции в большом ассортименте может предложить современный строительный рынок.

Чтобы обустроить вентиляционные шахты на кровле из металлочерепицы, понадобится:

  1. Проходной элемент уложить на металлическую поверхность крыши и обвести его по контуру.
  2. Прорезать металлочерепицу по нанесенной линии.
  3. Прилагающийся к изделию резиновый уплотнитель фиксируется саморезами к металлическому профилю и тщательно промазывается силиконом.
  4. Проходной элемент вентиляции соединяют с резиновым уплотнителем и закрепляют шурупами к кровле.

Кровельные примыкания требуют профессионального подхода. Поэтому все работы на этих участках должны быть выполнены предельно аккуратно и в соответствии с технологическим процессом. Лучше всего перед началом монтажа получить консультацию у специалиста, что станет залогом качественного устройства кровли.

Обустройство прохода трубы через крышу из металлочерепицы

На чтение 10 мин. Просмотров 3.4k. Обновлено

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

  • прямоугольная;
  • квадратная;
  • круглая.

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в  герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Обход трубы на скате. Адаптер М28. Часть 1. Монтаж металлочерепицы. УНИКМА


Watch this video on YouTube
Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Рекомендуемая высота дымохода

На каком бы из вариантов выведения трубы не был остановлен выбор, нужно запомнить одно очень важное правило. На дымоходную трубу необходимо ставить защитный зонтик.

Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 100 от побега конька к горизонту.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы


На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

  • гидроизоляция разрезается в форме конверта;
  • крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
  • затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
  • чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
  • в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Как сделать выход для трубы на крыше из металлопрофиля / металлочерепицы


Watch this video on YouTube
Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название  —  «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

  1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
  2. Металлочерепица разрезается по нанесенной разметке.
  3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
  4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Статьи — Устройство примыкания кровли к дымоходу

Современные кровельные конструкции отличаются герметичностью, надежностью и долговечностью. Грамотный монтаж всех элементов позволит исключить образование конденсата, намокание стен и приведение в негодность основных конструкционных элементов, в частности, растрескивание стропильной системы, мауэрлата. При обустройстве крыши особенно необходимо позаботиться о герметичности примыкания кровли к трубе дымохода. Качественное выполнение кровельных работ обеспечит длительный срок службы строения, позволит исключить промерзание кровли и протекание.

В чем сложность устройства примыкания к трубе дымохода?

В ходе строительных операций необходимо создать максимально надежный барьер между кровельным стройматериалом и дымоходной частью. Это позволит исключить дальнейших переделок и дополнительных затрат. Сложности возникают из-за следующих факторов:

  • Повышенная температура. Дымоходная часть достаточно сильно нагревается, что может нагреть и кровельный лист до критической температуры.

  • Технологический зазор. Образовавшийся зазор в месте примыкания кровли к металлической трубе дымохода необходимо обязательно загерметизировать герметиком с наилучшими гидрофобными характеристиками.

  • Снеговая нагрузка. Необходимо стыковочную часть надежно зафиксировать, в частности место примыкания к фановой трубе. Чтобы конструкция смогла выдерживать любую оказываемую на нее нагрузку.

Защитную фартуковую систему сегодня изготавливают из алюминиевой гибкой ленты или специального стального листа с полимерным покрытием. Это помогает достичь требуемой пожаробезопасности, герметичности и долговечности конструкции.

Как сделать примыкание дымовой трубы: основные моменты

  1. Нанесение разметки. Устанавливается на какой высоте будут расположены доборные элементы.

  2. Подготовка основания. Убирают весь мусор и посторонние предметы.

  3. Раскройка. Вырезают материал, оцинкованный лист с полимерным основанием для создания соответствующего фартука.

  4. Герметизация. Выполняется при помощи мастики, специального герметика. Материал позволяет исключить протекание и образование конденсата в подкровельном пространстве.

При выполнении кровельных работ важно позаботиться о хорошей вентиляции. В противном случае дымоход около кровли может нагреться до высоких температур. Важно отметить, что, если в качестве кровельного изделия используют черепицу, обустройство дымоходной части обычно выполняют после укладки кровельного материала. Лучше всего использовать самоклеящуюся гидроизоляционную ленту, тогда не возникнет вопроса, чем заделать стык кровли и дымохода. Качественная отделка зазора между профлистом и дымоходной конструкцией является гарантией длительного срока службы кровельного покрытия.

Особенности примыкания металлочерепицы к трубе дымохода

Сегодня существуют различные способы фиксации и герметизации доборных компонентов крыши. В местах соединения металлочерепицы к трубе обычно монтируют специальный фартук. Он должен располагаться так, чтобы обеспечивать наилучший водооток, исключать образование влаги, воды. Места стыковок обрабатывают специальной кровельной лентой. Дополнительно следует позаботиться о вентиляции подкровельного пространства, чтобы с одной стороны кровельная конструкция была герметичной, а с другой обеспечивала требуемый воздухообмен.

Этапы работ выглядят следующим образом:

  • Штробление дымохода из кирпича. На наружной части, выступающей над крышей, делается углубление в 1,5–2,5 см. В качестве инструмента используют круглошлифовальную машинку.

  • Укладка профлиста. Его необходимо смонтировать от нижнего примыкания дымоходной части и основания настила до карниза. Это требуется сделать для лучшего водоотведения.

  • Установка профиля. Необходимо вставить профиль в подготовленную в трубе канавку. При помощи ножниц по металлу разрезать его на требуемые размеры. Необходимо, чтобы листы были плотно прижаты, обеспечивали герметичное примыкание дымохода к кровле. Конструкция должна быть уложена внахлест.

  • Фиксация профлиста. Используя саморезы, закрепляют лист к трубе. Места стыков необходимо обработать герметиком, который не боится высоких температур.

Вокруг трубной части всегда выполняется обвод при помощи защитных планок из стали с соответствующим полимерным покрытием. Обход трубы дымохода кровли нужно начинать только после укладки металлочерепицы. В процессе работы не допускается появление зазоров. Если имеются зазоры в 1,5–2,5 мм, в этом не будет ничего страшного, но если они будут больше, то придется заново произвести нарезку металлочерепицы.

Особенности примыкания дымохода к мягкой кровле

Технология монтажа включает в себя монтирование специальных допкомпонентов. Все конструктивные элементы при помощи саморезов фиксируют к стропильной системе, обеспечивая плотный прижим. Поверх жесткой конструкции укладывают битумный гидроизоляционный лист. Заключительным этапом примыкания дымохода к мягкой кровле является монтаж мягкой черепицы. Поэтапное обустройство кровельного пирога обеспечит прочность и поможет исключить протекание.

Основные этапы устройства примыкания мягкой кровли к трубе дымохода:

  • Производится обработка мастикой. Основание и швы хорошо промазываются строительной мастикой. Предварительно материал можно нагреть строительным феном.

  • Изготавливается ендова. По ширине дымохода на кровле делается нижний фартук, ендова, которая крепится при помощи саморезов к трубе и обрешетке.

  • Герметизируется примыкание. По краю детали наносится специальный силикон, который не боится высоких температур. Дополнительно герметик рекомендуется нанести и на отверстия, куда будут вкручиваться саморезы.

  • Завершающий этап. После приклеивания всех частей к дымоходу производится укладка черепицы, которую предварительно промазывают мастикой.

Все необходимые комплектующие для кровельной конструкции и устройства примыкания к печной, дымовой трубе вы можете приобрести в магазине «Первый стройцентр Сатурн-Р». Компания реализует кровельные стройматериалы по расценкам официального дилера. В интернет-магазине можно купить ендовы, планки и многое другое для обустройства крыши из мягкой черепицы или же металлочерепицы. Вся реализуемая продукция соответствует требованиям ГОСТ и утвержденным стандартам.

Особенности примыкания кровли к круглой трубе

При возведении жилого строения чаще всего используют дымоходные конструкции, которые имеют стандартную форму в виде прямоугольника или квадрата. Такой вариант значительно упрощает процесс установки доборных элементов. С дымоходами круглой формы приходится использовать специальные компоненты для обеспечения максимально плотного соприкосновения трубы с кровельным материалом. Задействуют проходку, толстостенную гофру из высокопрочной резины, которая не боится высоких температур. Отличительной особенностью данного элемента является то, что по периметру она имеет армированное основание. Это с одной стороны обеспечивает гибкое примыкание кровли, а с другой позволяет надежно закрепить изделие на фальцевой крыше.

В самом начале определяются размеры трубы, ножом срезается гофра, чтобы обеспечить максимально надежное прилегание. Производители сегодня предлагают самые разные модификации проходки для любых типов крыш. После раскройки резиновую гофру одевают на дымоходную часть, по краям наносят специальный герметик. Нижнюю часть надежно закрепляют при помощи саморезов к стропильной системе. В местах соприкосновения с трубой затягивают проходку металлическим хомутом.

Материалы для обеспечения примыкания печной и дымоходной трубы к кровле

  • Алюминиевая лента со специальным защитным покрытием. Изделие изготавливают по инновационной технологии. Лента характеризуется хорошей растяжимостью и в то же время жесткостью. К ее преимуществам можно отнести высокую коррозионную устойчивость. Она не теряет своих свойств даже при температурных перепадах от -30 до +60 градусов. Стройматериал легко раскраивается и фиксируется.

  • Армированная мастика. Современная гидроизоляция поставляется в рулонах. С ней достаточно легко работать. Довольно часто ее используют при работе с черепицей, в частности при обустройстве примыкания. Изделие способно выдерживать высокие температуры. Предварительно ее прокатывают роликом и затем приклеивают для обеспечения требуемой герметизации.

  • Профлист. Самый бюджетный материал, из которого изготавливают фартук. В частности, используется оцинкованный лист. Он характеризуется повышенной прочностью, надежностью, не боится температурных перепадов, полностью пригоден для эксплуатации в различных климатических зонах. Современные модификации профлиста с полимерным покрытием достаточно коррозионно-устойчивы. Для надежной фиксации используют декоративные планки примыкания.

Среди других материалов можно отметить планку Вака. Лучшее решение для защиты швов примыкания. Идеально подходит для обустройства печной и дымоходной трубы из кирпича, считается достаточно надежной конструкцией. Для исключения протекания наносят герметик. Существуют и многие другие материалы. Больше информации можно получить у консультантов магазина «Первый стройцентр Сатурн-Р», которые всегда готовы бесплатно проконсультировать своих клиентов.

Надежность и герметичность кровельной системы напрямую зависит от качественного выполнения устройства примыкания. В каждом случае необходимо подобрать подходящие доборные элементы и грамотно все смонтировать. Готовая конструкция должна быть долговечной, пожаробезопасной, герметичной. Соблюдение технологий монтажа позволит исключить протекание кровли и образование повышенной влажности в подкровельном пространстве.

Детали дизайна с водосточными желобами, трубами и прочим

Карнизы желобов коробчатого типа

Закрепите сплошную деревянную наклонную рейку у карниза, чтобы обеспечить поддержку металлического оклада и карниза плитки. Накройте металлический водосток над наклонной обрешеткой и пройдите под карнизом минимум на 150-200 мм.

Подложка внахлест на металлический рант.

Примечание. Вентиляционная полоса над лицевой панелью может быть расположена поверх наклонного патрубка для обеспечения вентиляции низкого уровня, но поток воздуха может быть ограничен в зависимости от высоты стены.Кроме того, проектировщик должен убедиться, что водосточный желоб не будет забит мусором или замерзанием и не вызовет затопление пространства крыши через вентилятор. Если какой-либо из этих моментов вызывает беспокойство, вместо этого следует установить вентиляционную плитку вдали от стены и водосточного желоба.

Скачать файл DWG

Клеевой желоб с металлической обшивкой

Убедитесь, что доска желоба достаточно широкая, чтобы обеспечить полную поддержку концов плитных реек, наклонных реек и облицовки ендовы.Заполните пространство между доской и верхней частью стены для вечеринок изоляционным лоскутным одеялом.

Переверните подложку поверх деревянных реек с обеих сторон желоба. Используйте черепицу и полуторную черепицу, чтобы образовать зазор не более 15 мм между простой черепицей и прилегающим кровельным покрытием.

Скачать файл DWG

Гидроизоляционная труба

На этой детали показан стандартный металлический оклад для трубы диаметром 100 мм. Металлический оклад должен выходить как минимум на 150 мм ниже и в каждую сторону трубы и не менее чем на 100 мм под плиткой над трубой и заканчиваться рантом.Гидроизоляция должна выходить как минимум на 150 мм вверх по трубе, если измерять ее по задней части трубы.

Гидроизоляцию можно превратить в трубу, как показано здесь. В качестве альтернативы можно установить хомут для защиты стыка между окладом и трубой.

Скачать файл DWG

Мансардные окна

Мансардные окна могут поставляться с соответствующим профилированным окладом, подходящим для использования с простой черепицей. На верхнем крае гидроизоляция образует верхний или «задний» желоб.

На нижнем крае оклад образует перекрытие над плиткой под окном. По бокам окна встроенные впитывающие элементы перемежаются слоями плитки. (См. Подробные сведения об установке в деталях производителей мансардных окон)

Скачать файл DWG

Фиксаторы предохранительного крюка

Проникновения в плитке, такие как трубы или предохранительные крючки, следует защищать от атмосферных воздействий с помощью подходящего металлического оклада.

Гидроизоляцию следует переворачивать поверх плиток.

Скачать файл DWG

Металлическое соединение от седла к гребню

Подходящие металлические опоры должны быть установлены на стыках, например, между гребнем и бедром, гребнем и впадиной, гребнем и упором, а также на вершине двух впадин.

На этом конкретном рисунке показано типичное седло между гребнем и бедрами. Седло должно выступать как минимум на 100 мм над верхним слоем плитки.

Над металлической опорой должна быть закреплена специальная коньковая плитка для упора от бедра — для ясности не показано.

Скачать файл DWG

Защита крыши от дымохода. Кто делает стык к трубам на кровле из черепицы как

Примыкание кровли (примыкание кровли) — это участки или части кровельного покрытия, прилегающие к другим частям здания (стены, фасад) или с элементами кровли (вентиляция и дымоходы и т. Д.). Примыкание к крыше, как часть всего кровельного покрытия, является одним из наиболее технически сложных и критических участков.Правильная конструкция и установка этого элемента во многом определяет герметичность и надежность кровли в целом.
Выбор конструкции и технологии работы для определенного типа примыкания крыши определяется конструкцией и назначением примыкающих элементов.

Устройство для примыкания кровли к трубе дымохода.

Для примыкания кровли к дымоходной трубе в основном используются три основных метода.

Использование сложенного фартука. Самый совершенный и надежный способ плотно соединить дымоход и скатную крышу.По сути, это металлический кожух, который надевается на дымоход и как бы обходит дымоход по его периметру. Вертикальные плоскости такого фартука уплотняются до фальца. Герметичность сложенного фартука в верхней части достигается установкой на него флюгера с горизонтальным сечением больше, чем горизонтальное сечение самого фартука.

Герметичность стыка складчатого фартука с крышей достигается профилированием его нижней части таким образом, чтобы она находилась в одной плоскости с поверхностью крыши.Дополнительно в нижней части складчатого фартука, расположенной за трубой, предусмотрены специальные вертикальные канавки для предотвращения образования снежных мешков на крыше. В качестве материала сложенного фартука обычно используются медные, латунные или оцинкованные металлические листы; нержавеющая сталь применяется редко.
Этот метод примыкания кровли достаточно дорог, так как требует специальных инструментов и высококвалифицированных рабочих.
Использование рейки. № Применяется для дымоходов прямоугольного сечения из кирпича, газоблоков и аналогичных материалов… Осуществляется с помощью специальных кровельных лент (чаще всего это жесть с полимерным покрытием), одна плоскость которой крепится к трубе, а другая — к крыше.


Перед установкой планок кровли место выхода дымохода на крышу заделывают термостойким утеплителем с подходом к поверхности трубы и кровли не менее 5 см. Для этого хорошо подходит битумная гидроизоляционная пленка «Экобит». На трубе делают паз глубиной не 1.5 — 2 см и небольшой уклон к верху. Категорически не рекомендуется делать штроб на месте шва кладки. Впоследствии в этот паз вставляется вертикальная плоскость кровельной планки. Стыки между кровельной полосой и трубой и кровельной полосой обрабатываются термостойким герметиком. Кровельные полосы крепятся к поверхности кровли кровельными саморезами.
Использование гибких самоклеящихся рулонных материалов … Это армированная лента с достаточной прочностью, хорошей пластичностью и надежным самоклеящимся слоем.Его особенность — гофрированная поверхность, которую можно растянуть в одном месте ленты, но оставить прежний размер в другом. Это позволяет надежно и плотно прикрепить ленту к неровной крыше, например, на черепичной кровле. К недостаткам этой ленты можно отнести меньшую долговечность по сравнению с другими материалами для устройства примыкания к кровле.

Устройство для примыкания к стене.

Это особый случай использования кровельных лент. Технология работ в этом случае практически совпадает с технологией использования кровельных полос для заделки выхода на крышу прямоугольной кирпичной трубы.Благодаря тому, что этот упор, как правило, не содержит углов, работы по устройству примыкания кровли к стене выполняются в более короткие сроки.


На фото справа заводское соединение крыши со стеной в накладке.
На фото справа — кровельная система — Андулин.

Важной особенностью этих трех методов является то, что примыкание кровли (к трубе или дымоходу) должно производиться одновременно с самими работами по возведению кровли в целом, а не через какое-то время как отдельная операция.

Уплотнения кровельных переходов. Круглый выход дымохода через крышу.

Стандартные заводские изделия из эластичного каучука или полимерных материалов в виде профилированной изоляционной втулки. Для дымоходов с круглым наружным сечением (например, труб из нержавеющей стали), которые выводятся уже через готовую крышу — это практически идеальное решение. Промышленность выпускает такие манжеты с разными размерами кровельных фланцев, для разных диаметров труб, с разными углами наклона плоскости стыковки с кровлей.Цвета этих манжет достаточно богаты.

Манжетные уплотнения (проходы через крышу) достаточно устойчивы ко всем воздействиям окружающей среды. Они не теряют своих изоляционных свойств при температурах до -50 ° C и имеют гарантированную термическую стойкость от + 135 ° C до + 350 ° C (в зависимости от материала изготовления). Кровельные проходы подходят для всех типов и материалов кровли. Их можно установить на вытяжной дымоход на уже готовой крыше.

Вам нужно обвести дымоходные трубы на скате крыши и не знаете, как это сделать? Я расскажу о четырех простых способах, которые подходят для решения этой проблемы с разными типами дымоходов на разных типах кровельных систем.В результате вы можете выбрать один из предложенных способов и применить его при строительстве своего дома.

Особенности устройства примыкания кровли к трубам


Каждый мастер, занимающийся проектированием и строительством кровельных систем, знает, что одним из самых сложных этапов является устройство примыкания кровельного пирога к дымоходу. Эта задача усложняется двумя точками:

  • Наличие технологического зазора … При устройстве примыкания по периметру дымохода так или иначе остается технологический зазор.Для обеспечения необходимой герметичности зазор необходимо заполнить герметиком, который будет одновременно гидрофобным и прочным;
  • Высокая температура трубы … Сегодня эта проблема решается установкой коаксиального дымохода, но, так или иначе, материалы, из которых собирается соединительный блок, должны быть жаропрочными. Только в этом случае будет пожаробезопасность и долгий срок службы всей конструкции.

Однако правильно выполненный байпас дымохода будет герметичным, пожаробезопасным и долговечным.Читайте, как и с какими материалами это сделать правильно.

Способ 1: обходим квадратную кирпичную трубу на мягкой кровле

Иллюстрации Описание
Схема элементов примыкания … Чтобы последующая инструкция не вызывала вопросов, ознакомьтесь со схемой, по которой будут делаться планки примыкания.

Для изготовления этих элементов используется специальный кровельный лист с антикоррозийным полимерным покрытием.Для резки листового металла используются обычные ножницы по металлу. Но, разрезая элементы примыкания, мы стараемся работать максимально аккуратно, чтобы не повредить полимерное покрытие.

Обработка стыков мастикой … Мастикой промазываем примыкание рубероида к трубе. Особенно тщательно промазываем швы, где соседние элементы из мягкой плитки соединяются между собой внахлест. Гидроизоляцию по всему периметру необходимо наносить шириной не менее 150 мм.

После обработки стыка все зазоры заполнить мастикой. Мастику прогреть феном и присыпать щебнем.

Закрепляем нижний фартук … Делаем нижний фартук по ширине дымохода, как показано на фото. Примыкание к дымоходу должно иметь ширину не менее 20 см, а примыкание к кровле — не менее 30 см.

Фартук крепится саморезами с пресс-шайбой на резиновой прокладке.Фартук крепится на расстоянии 30 мм от нижнего и верхнего края.

Делаем и прикрепляем боковые фартуки … Примеряя кусок жести к уже установленному нижнему фартуку, делаем боковые элементы, зеркально похожие друг на друга.

При вырезании деталей руководствуемся схемой, предложенной в начале инструкции.

Скрепляем вырезанные из жести боковины на свои места саморезами и пресс-шайбами.

Делаем и устанавливаем верхний фартук … Так же вырезаем эту деталь по схеме. Затем поднимаем ряд плитки у примыкания к трубе и промазываем мастикой.

Накладываем фартук на мастику и, прижимая, приклеиваем к крыше. Скрепляем фартук саморезами и сверху кладем плитку.

Уплотнение абатмента … Обходим дымоход и поочередно откручиваем верхний край элементов упора.По краю деталей нанесите полоску силикона. Также наносим силикон на отверстия, куда будем вкручивать шурупы.

Снова вкручиваем саморезы и окончательно фиксируем элементы разветвления на их место.

Способ 2: обходим прямоугольную трубу на крыше, покрытой черепицей

Иллюстрации Описание

Подготовка к установке … На этапе устройства обрешетки труба оклеивается по линии примыкания кровли термостойкой гидроизоляцией примерно на 10-15 см выше линии обрешетки.

После укладки плитки измеряется ширина нижней стенки трубы. С учетом снятых мерок плюс 10 см отрезаем кусок абатментной ленты.

Приклейте нижнюю полосу изоляции … Снимите защитную пленку с верхней части ленты и приклейте ее к трубе.Снимаем защитную пленку с низа ленты и приклеиваем покрытие по волнам рубероида.

Для лучшего прилипания ленты прокатайте ее поверхность валиком.

Приклеиваем боковины … Края нижней части ленты обрезаем как показано на фото, и загибаем их на боковые стенки трубы, где приклеиваем.

Боковые стенки замеряем по линии откоса, как показано на фото, плюс оставляем запас 15-20 см.защитную пленку и приклеиваем ленту так же, как и внизу. Запас покрытия должен быть равномерно распределен по обеим сторонам трубы.

Наклейка кромки боковины … Загибаем заготовку слева по краям боковых полос сверху и снизу трубы. Прокатываем склеенную ленту роликом, чтобы между трубой и утеплителем практически не было воздуха.

Приклеиваем верхнюю часть утеплителя … Как и на других сторонах трубы, приклеиваем ленту, загибая края на боковины. Обязательно закатайте края ленты валиком.

После того, как верхняя часть ленты приклеена, поверх нее кладем верхний ряд металлочерепицы.

Установка планок примыкания … Отрезаем планку фартука и закрепляем саморезами с пресс-шайбой вокруг трубы. Монтаж начинаем снизу, переходим к боковинам и заканчиваем верхней планкой.

При установке внешнего или внутреннего фартука обязательно заклеить верхний край полосы термостойкими герметиками.

Метод 3: обогнуть круглую коаксиальную трубу

Обратите внимание, что этот способ актуален только при использовании коаксиальных дымоходов … То есть температура внешней оболочки дымохода в месте примыкания не должна быть выше + 50 ° С. Кстати, этот способ есть подходит для проведения стояка и фановой трубы внахлест.

Иллюстрации Описание

Информация об элементах примыкания … Для правильного устройства примыкания круглых дымоходов к кровле из профлиста используются специальные проходки.

Проходка представляет собой толстостенную гофру из стойкой к УФ-излучению резины EPDM. По периметру гофра усилена металлизированной полосой, что позволяет просто и надежно закрепить изделие на фальцевой кровле.

Диаметры и конструктивные отличия … Гофра в сужающейся части состоит из определенного количества колец разного диаметра. В зависимости от диаметра используемой трубы ту или иную часть колец срезают ножом.

В продаже имеется гофра двух видов: для плоских крыш и для крыш с уклоном более 20º. Изделия для плоских крыш имеют горизонтальное дно, а дно гофры для крыш с уклоном — скошенное.

Установка и герметизация подошвы … Накладываем гофру на трубу так, чтобы армированная подошва доходила до поверхности рубероида. Загните край гофры и нанесите на него слой герметика. Накладываем гофру на рубероид и фиксируем по периметру саморезами с пресс-шайбой с шагом не более 5 см.

Уплотнение стыка с трубой … Откручивая верхний край гофры, наносим полоску герметика. Край гофры прижимаем к трубе, а сверху надеваем и стягиваем специальный хомут.

Способ 4: обходим металлический дымоход на разных типах крыш

Иллюстрации Описание

Приготовление раствора … Поскольку температура однослойной трубы высока, раствор должен быть одновременно огнестойким, устойчивым к растрескиванию и гидрофобным.Перечисленными качествами отличается асбестоцементная смесь, которую готовят из расчета: 1 часть цемента на 1 часть асбеста.

Асбест замачивают в воде до образования вязкой каши, после чего смешивают с необходимым количеством цемента.

Очень важно ни в коем случае не добавлять в раствор песок, чтобы не появились трещины.

Футеровка трубы … Готовый раствор поднимаем на крышу и покрываем им трубу по периметру.Для полного высыхания покрытия требуется 2-3 дня, после чего духовку можно нагревать, не опасаясь растрескивания.

Предлагаемый способ может с одинаковым успехом применяться как на мягких кровлях из рубероида, так и на шиферных конструкциях. К тому же этот способ подойдет вам независимо от того, круглая труба или квадрат. Реальный ресурс такой развязки не менее 10-15 лет.

Подведем итоги

Теперь вы знаете, как легко и правильно прикрепить металлические и кирпичные трубы к разным типам кровель.Если у вас есть вопросы по предлагаемой инструкции, задавайте их в комментариях. Знаете другие не менее интересные способы? Также расскажите о них в комментариях — всем будет интересно.

Примыкание крыши к стене и ее устройство

Места, где крыша примыкает к стене, дымоходам и другим конструктивным элементам крыши, являются зонами повышенного риска утечек и часто вызывают попадание воды в подкровельное пространство. На стыках в большей степени скапливается занесенный ветром мусор, здесь чаще всего скапливается большой слой снега, в результате чего увеличивается давление на стропильную систему и может нарушиться герметизация кровельного покрытия.

Такие проблемные места заделывают несколькими способами, в зависимости от типа кровли. Еще на стадии разработки проекта следует предусмотреть места примыкания кровли к стене. В том случае, если стена кирпичная, при кладке стен на полукирпиче делают выступающий козырек, который в последующем должен прикрывать место стыка кровли со стеной и защищать ее от атмосферных осадков. Либо оставляют в стене углубление в четверть кирпича, чтобы потом его можно было вставить в это углубление.рубероид.

Примыкание кровли из металлопрофиля к стене

Любое покрытие из профилированного металла в месте соприкосновения со стеной, мансардными окнами, парапетами выполняется с минимальным зазором, необходимым для вентиляции подкровельного пространства.

Если вертикальная поверхность, к которой делается примыкание, бетонная или оштукатуренная, то на ней делают выемку глубиной 2-3 см, параллельную кровле.

В нишу вставляется фартук из стали того же типа, что и кровельное покрытие, обработанный силиконовым герметиком.Бывают специальные готовые полоски или фартуки. Нижняя сторона планки крепится к кровельному покрытию саморезами.

Примыкание кровли к стене может быть выполнено из двух фартуков методом наложения. В этом случае стена не желобчатая, верхний фартук крепится к стене дюбелями. Под ним помещается нижняя планка, которая входит в зацепление с верхним замковым соединением. На нижней планке есть специальные фиксаторы, которые саморезами прикручиваются к кровле.Все стыки залиты силиконовым герметиком.

При установке примыкания черепичной кровли к стене применяется лента из гофрированного алюминия. Он позволяет повторить профиль керамической плитки, а залитый в шов горячий битум создаст надежную гидроизоляцию. Алюминиевая лента может использоваться для мягкой черепичной кровли.


Концевой и боковой абатмент

Устройство упора для мягкой кровли

Стыки кровли из рулонных материалов выполняются несколькими способами.В одном случае рулонный материал прижимают к стене деревянной рейкой, которая крепится саморезами.

Высота входа рубероида в стену около 15-20 см. Место стыка рейки со стеной промазывают силиконовым герметиком. Чтобы на стыке рубероида и стены не образовывалась впадина и тогда не появлялся зазор, в угол между стеной и поверхностью крыши вставляется треугольный брус или делается дополнительный слой теплоизоляции.

Таким образом получается валик, предохраняющий рубероид от прорыва и способствующий лучшей изоляции стыка. Когда делается утепленная крыша, все слои кровельного пирога, кроме утеплителя, наносятся на стену вместе с финишным покрытием.

Существует вариант гидроизоляционного способа соединения кровли со стенами. Суть этого метода заключается в нанесении эластичной мастики, армирующего слоя геотекстиля и еще одного слоя мастики.Этот способ отличается получением прочного и герметичного узла примыкания кровли к разным поверхностям … Используя эти материалы, любой желающий может самостоятельно сделать герметичные стыки.

Перед тем, как произвести приделку кровли к парапету, поверхность очищается от мусора, пыли и грязи. Если рубероид используется с перевязкой, его счищают в тех местах, где будет наноситься мастика.

ПВХ мембрана

не содержит пыли и обезжирена. Стены кирпичные при необходимости оштукатурить, после чего слой штукатурки должен высохнуть.Бетонные поверхности перед нанесением мастики обрабатывают битумной грунтовкой. Все неровности на оклеиваемых мастикой и геотекстилем поверхностях необходимо удалить, сколы и трещины заделать герметиком.

Рядом с дымоходами и трубами

При креплении кровли к трубе на подготовленную поверхность кистью или валиком наносится слой мастики, после чего сразу же укладывается геотекстиль. Поверх геотекстиля наносится второй слой мастики. Время высыхания каждого слоя от 3 до 24 часов в зависимости от температуры окружающей среды.

При необходимости можно нанести несколько слоев мастики, но каждый предыдущий должен просохнуть.

Мастика содержит полиуретан — пластичный материал, устойчивый как к высоким температурам, так и к низким. Диапазон применения такой мастики от -40 до +75 градусов. Срок службы гидроизоляционной мастики рассчитан минимум на 20 лет.

Примыкание кровли к дымоходу или парапету происходит по несколько иной технологии, чем к стене.Дымоход проходит через перекрытие и саму крышу. Поэтому в каждом случае необходимо герметизировать проходы труб. Устройство примыкания кровли к дымоходу — наверное, самая сложная, ответственная и кропотливая работа при возведении кровли, поэтому требует особого ухода.

1 — мягкая кровля, 2 — вагонка, 3 — основание, 4 — обрешетка, 5 — брус 50 на 50, 6 — гидроизоляция, 7 — стропила, 8 — утеплитель, 9 — брус 50 на 50, 10 — пароизоляция, 11 — доска обрезная, 12 — подшивка, 18 — планка примыкания, 19 — труба, 23 — ковровое покрытие

  • С верхней стороны обрешетка возле трубы укладывается горизонтально.
  • Подходит для гидроизоляции, у которой оба края идут с одной стороны на трубу, с другой под кровлю.
  • Кроме того, под гидроизоляционный материал в месте стыка обрешетки или доски с трубой кладется деревянный брусок треугольной формы.
  • В местах выхода гидроизоляции на вертикальную поверхность кромка трубы покрывается герметиком и закрывается сверху металлической полосой стены.
  • Полоса может быть прикреплена к трубе дюбелями или войти в трубу и заполнена герметиком.

Особенности ремонтных работ

Примыкание кровли к конструктивным элементам кровли проще отремонтировать методом гидроизоляции, технология которого описана выше. В основе этого метода лежит однокомпонентная мастика Гипердесмо — РВ-1К, состоящая из битумно-полиуретановых веществ. Его преимущество заключается в том, что его можно наносить на любую поверхность самых разных форм, везде создавая надежную гидроизоляцию, которая прослужит долгие годы.

К тому же мастика проста в нанесении, не требует специальных знаний и инструментов. Нет необходимости разводить открытый огонь на крыше, что подвергает опасности и крышу, и рабочих.

Ремонт стыков кровли различной конструкции с использованием традиционных рулонных материалов и горячего битума намного дороже мастики. Отремонтировать кровлю в местах ее примыкания можно и другим способом.

Если рубероид только что отслоился от стены, но сам все еще в хорошем состоянии, его прижимают рейкой, которую фиксируют саморезами.Стык рельса и стены заделывают полиуретановым герметиком Emfimastica PU-25.

Wakaflex® — Боральная кровля

WAKAFLEX® УНИВЕРСАЛЬНЫЙ ПРОФИЛЬ

Рулонный оклад

Boral Roofing Wakaflex® — лучший выбор для окладов дымоходов, окладов световых фонарей, окладов труб, окладов боковых стен, окладов головных стен, окладов от крыши до стены, ступенчатых окладов, окладов от солнечных батарей, окантовок вентиляционных отверстий в крыше и многих других сфер применения окладов. Wakaflex — это не содержащий свинца заменитель окладов для черепичных и металлических крыш, помогающий предотвратить утечки.В отличие от медных, стальных или алюминиевых металлических накладок, Wakaflex чрезвычайно гибок и растягивается для образования обжига сложной формы и не требует специальных инструментов или сварки. Он самосваривается, что упрощает установку даже сложных деталей. Если у вас возникла проблема с протекающей прошивкой, Wakaflex может быть решением, которое вам нужно исправить. Wakaflex нетоксичен и является надежным выбором в качестве зеленого универсального оклада для следующих кровельных покрытий:

Обделка дымохода, окантовка мансардного окна, окантовка водопроводных труб, оклад труб, отводы вентиляционных отверстий.Солнечная изоляция, ступенчатая изоляция, перекрытие от крыши до стены, мигание боковой стены, мигание стены головы, мигание фартука, гидроизоляция юбки, мигание вершины, перекрытие абатмента, перекрытие седла

Превосходные характеристики и преимущества Wakaflex® Roll Flashing от Boral Roofing делают этот бессвинцовый заменитель гидроизоляции идеальным практически для любого применения на металлических крышах и черепичных крышах, обеспечивая при этом экологически безопасный продукт с превосходными характеристиками по доступной цене.

  • Идеально для сложных и сложных деталей
  • Формовочная, гибкая, растягивается в обоих направлениях
  • Химически герметизирует себя — не требуется мастика или герметики
  • Высокая устойчивость к любым погодным условиям
  • Бутиловый клей для кромок герметизирует большинство строительных материалов
  • Краска или покрытие под камень в соответствии с цветом
  • Нетоксичный — без свинца

Wakaflex ИАМПО УЭС ЭР-0579

Видео Wakaflex

Брошюра Wakaflex

Руководство по установке Wakaflex PDF

Видео по установке Wakaflex

Wakaflex SDS Sheet

Miami-Dade NOA (Уведомление о принятии)

Информация и ссылка на Wakaflex LEED Guide

Образец заказа *
* Из-за увеличения объемов заказа образцов время доставки может быть немного дольше обычного.

Tetőcsuklók javítása — kivitelezési lehetőségek

A tetőtámasz csomópontok azok a helyek, ahol érintkezésbe kerülnek az épületszerkezet más elemeivel, például: falakkal, aknákkal, kéményekkel és szöveellőzzz. A szivárgások egyik leggyakoribb oka az ízületek rossz telepítése ezeken a területeken. Belsejében ezeken a területeken áthatoló víz tönkreteszi a bevonatot, és ennek következtében szivárgások keletkeznek.

A csomópontok felszerelését, мята и потенция szivárgás helyei szempontjából a legveszélyesebbeket, nagy felelősséggel, speciális szabályok betartásával kell elvégez.Ennek ellenére a tető ütközőinek javítása továbbra — это karbantartás és üzemeltetés egyik sürgető kérdése. Ennek oka általában egy — a tömítés megsértése. Csakúgy, mint a különböző felületekhez való kapcsolódási pontok eszköze, és javításuk a tetőfedő anyag típusától függően különböző technológiák alkalm

A fal és a tet szerkezeti elemeinek ütközői javítása

Villogó módszer

Hagyományosan tekercsanyagokat és forró bitumenet használnak a javításhoz.Ма azonban a szerelvények tömítettsége sokkal egyszerűbben helyreállítható, amellyel könnyedén megbirkózhat egyedül. Mellesleg sokkal kevesebbe kerül.

Az elvégzett munka elve az, hogy ezekre a helyekre műanyag masztixot és speciális megerősítést kell alkalmazni. Villogó tetőcsukló javítasa biztosítja a csukló tömítettségének, szilárdságának és rugalmasságának teljes helyreállítását kellő ideig. Ez a technológia egykomponensű Hyperdesmo masztix-RV-1K-használatán alapul, bitumen-poliuretán összetételű.Vitathatatlan előnye, hogy képes ezt a technológiát a legkülönfélébb formák bármely felületén használni. Az a tény, hogy a masztixot szokásos ecsettel vagy hengerrel kell felhordani, így még nehezen elérhető helyeken is lerakható.

Azt mondhatjuk, hogy a villogás két réteg masztix foltja, közöttük egy réteg erősítő szövet.

A masztix felhordásához nincs szükség speciális ismeretekre vagy felszerelésre. Ezenkívül nincs szükség nyílt lángra a tetőn, ami kiküszöböli a tűzveszélyt.

A javítás fő szakaszai

A maszk felhordása előtt a felületet gondosan elő kell készíteni:

  • a tekercsbevonatot megtisztítják a portól, ami nem tart szilárdan, el lehet söpörni;
  • a beton alapozóval van bevonva;
  • поливинил-хлоридот zsírtalanítani kell;
  • a téglafalakat vakolják és alaposan megszárítják.

Minden felületet megtisztítanak minden szennyeződéstől és portól. A vizsgálat során talált forgácsokat és nagy repedéseket eltakarják.

Most minden készen áll a két rétegben felvitt masztix felhordására, miután három órától egy napig várakozott, de nem több. Megerősítő geotextíliákat a frissen felhordott első masztixrétegre gördítik. A teljes száradás után a kívánt színű masztix felvihető a kezelt területre.

A konjugációs helyeken, ahol a repedések nem haladják meg az 1,5 cm -t, az erősítőanyag kihagyható.

Ha a tekercsbevonat súlyosan megsemmisül, akkor a csomóponton teljesen eltávolítják, is a masztixot felviszik a fémszerkezet csupasz falára.Bizonyos esetekben szükség lehet a hordozó alapozására, hogy fokozza a tapadást a masztixhoz.

A mellvéd csomópontjavításakor a masztixot magasabb magasságban kell felhordani, mint a télen lehulló szokásos hótakarót.

Lágy tetőcsuklók javítása lécekkel és önmetsző csavarokkal

  • Tekercsfedelet körülbelül 15-20 cm-rel a falhoz emelik, és önmetsző csavarokkal sínnel rögzítik gumialátétek segítségével. Fallal ellátott hézagokat megtisztítják a törmeléktől, a portól, alapozzák és szilikon tömítőanyaggal kezelik.A csomópontokban mélyedés alakulhat ki, amely idővel a tető károsodásához vezethet. Ezért ezekre a területekre háromszög keresztmetszetű rudakat szerelnek fel, amelyeket antiszeptikus anyaggal előzetesen impregnálnak, és újabb hőszigetelő réteget fektetnek. Ennek eredményeként a szakaszokban kialakított henger nem teszi lehetővé a tetőfedő anyag szakadását és vízszivárgását, továbbá szigeteli a felületet.

Ajánlások néhány tekercses tetőfedő egység javítására

A tetőfedés leválasztása az eresz túlnyúlásának fémburkolatának határfelületén
  • Панель késleltetett széleit kikapcsolják és megtisztítják.
  • A túlnyúlás fém burkolata kiszabadul a rögzítőelemekből, kiegyenesítve, hogy szorosan illeszkedjen az alaphoz, majd ismét rögzítse a fából készhömbet
  • A hajtogatott élek újra ragasztva vannak a karnis fém burkolatához. Варраток gondosan gitt, masztix.
  • Ha a tetőfedés szakadást észlel, akkor ragasztót ragasztanak a tetejére, hogy 100 mm -rel átfedjék a töréseket. Az élrészek gitt és festett.
A belső lefolyó tölcsér csomópontjának sérülése

Csomókban szivárog a mellvédnél
  • A leválasztási helyeket fúvókával óvatosan felmelegítjük, a lapokat elválasztjuk, minden réteget megszárítunk és újra ragasztunk, masztix borítja.
  • A ragasztás után a paneleket azonnal fém köténnyel borítják, is a felső szélét szögekkel rögzítik a falba ágyazott fa sínhez.
Repedések a kémény határfelületén
  • A cső körül megtisztított felületre polimer oldatból származó filét viszünk fel: filé formájában.
  • Egy réteg masztixot alkalmaznak, amelyre az üvegszálat ragasztják, és a masztixot is ráöntik legfeljebb 1 mm -es réteggel.
Törések a tetőfedésben a szellőzőcsövekhez való ütközés pontjain

Cserélje ki a bevonat sérült területét, és megbízhatóan csatlakoztassa a helyreállított területet átfedéssel a régivel, valamint csővel vagy tölcsérrel.A szőnyeg megerősítésére a cső (tölcsér) körül két további
réteg:

  • alapként készítse el az alsó üvegszálas réteget masztixszal impregnálva;
  • tekercs anyagból — felül, legalább 150 mm -rel átfedve a tapaszt.
Szivárgás a párzási helyeken a függőleges felületekhez
  • Óvatosan melegítse fel a panelek végeit fúvókával, engedje el a rögzítőelemekből, és hajtsa vissza a hengerelt szőnyeget.
  • A filét Cementhabarcsból vagy 5-10 см. Sugarú Expandált Agyagbetonból készítik, szárítják, alapozzák, hajlított paneleket ismét egyenként ragasztják, és a megapolisgek.

Классическая черепица TapcoSlate | Продукция Tapco Roofing

Описание

Идеально подходит для новостройки, самостоятельной постройки, модульных зданий, ремонта, пристройки, зимних садов и садовых комнат

Кровельный сланец на протяжении веков ценился из-за его долговечности и эстетической привлекательности, но у него есть недостатки, связанные с его весом, ограничениями по высоте и хрупкостью. Сертификат British Board of Agrément (BBA) и регистрация LABC TapcoSlate Classic сочетает в себе все положительные особенности этого красивого, натурального продукта, но добавляет практичность и улучшенные характеристики для создания великолепной крыши, которая не ломается и не расслаивается, выдерживает значительные удары. очень легкий, простой в установке, без сортировки, обрезки или сверления, имеет 40-летнюю гарантию, может использоваться на более низких уклонах, чем те, которые достигаются с натуральным сланцем, и общая стоимость кровли очень конкурентоспособна.

TapcoSlate Classic Mix — еще одна особенность нашей уникальной цветовой гаммы. Они создают необычную элегантность за счет ярких привлекательных цветов, которые превращают вашу крышу в произведение искусства. Сейчас у нас есть в наличии популярные бейсболки Coachman Mix, шифер и ребристые / набедренные бейсболки для немедленной отправки, которые состоят из трех предварительно отсортированных и упакованных цветов (Stone Black (801), Mist Grey (803) и Pewter Grey (804). Эти красивые смеси доступны только от Tapco Roofing Products.

Спросите о получении БЕСПЛАТНОГО образца плитки сегодня и убедитесь сами, почему все больше и больше людей обращаются к синтетическому сланцу!

ОБРАТИТЕ ВНИМАНИЕ: В зависимости от условий освещения наша черепица будет отражать различные уровни интенсивности цвета. Фактические цвета могут отличаться от представленных на экране, бесплатные образцы доступны по запросу.

Цвета с пометкой « НА СКЛАДЕ, » доступны для немедленной отправки с нашего склада в Великобритании.Для цветов с пометкой « СПЕЦИАЛЬНЫЙ ЗАКАЗ », пожалуйста, свяжитесь с нами, чтобы узнать о наличии / сроках доставки. Цвета с пометкой « MIX » представляют собой предварительно отсортированное сочетание дополнительных цветов для улучшения внешнего вида вашей крыши.

Примеры из практики

Йос ван Боммель и сыновья — Пример использования TapcoSlate

РУКОВОДСТВО ПО ИЗМЕРЕНИЯМ

Когда вы свяжетесь с нами, наш представитель подскажет, сколько единиц TapcoSlate Classic вам понадобится для покрытия вашего кровельного проекта.Однако общая идея состоит в том, чтобы измерить, сколько квадратных метров покрывает ваша крыша и какой уклон (и, следовательно, какой размер) имеет ваша крыша. В следующей таблице поясняется, как это рассчитывается:

ШАГ КРЫШИ ИЗМЕРИТЕЛЬ ПЛИТ НА М²
От 14 * до 25 градусов (с полной обшивкой или войлоком и рейкой) 6 ″ (152 мм) 22
От 25 до 27.5 градусов (с полной обшивкой или войлоком и рейкой) 6.5 ″ (165 мм) 20
от 27,5 до 30 градусов (с полной обшивкой или войлоком и обрешеткой) 7 ″ (178 мм) 19
более 30 градусов (с полной обшивкой или войлоком и рейкой) 7,5 ″ (191 мм) 18

* На минимальный рекомендуемый шаг и круг могут повлиять особые обстоятельства, пожалуйста, свяжитесь с нашим техническим отделом для консультации.
Примечание: Консультации с нашим техническим отделом также следует запрашивать при установке на высоких зданиях и / или в зонах с исключительно сильным ветром.

УРОВЕНЬ КРЫШИ

Уклон крыши (на самом деле уклон, но он известен как уклон) означает величину подъема крыши по сравнению с горизонтальным измерением крыши. На картинке напротив показан уклон крыши 7:12, что означает, что для 12 ″ горизонтального измерения (пролет крыши) вертикальное измерение (подъем крыши) составляет 7 ″.Это измерение лучше всего проводить на голой крыше, но если это нецелесообразно, выполните такое же измерение на нижней стороне крыши (чердак).

Итак, что означает 7:12 в примере справа? Цифра 7 означает, что крыша поднимается на 7 ″ на каждые 12 ″, которые она проходит, просто отметьте уровень на 12 ″, держите ее идеально ровно и измерьте расстояние от поверхности крыши до отметки 12 ″, это даст вам подъем. Чтобы преобразовать это измерение в градусы, см. Таблицу ниже:

Уклон крыши — подъем и градусы
Подъем: 1:12 2:12 3:12 4:12 5:12 6:12 7:12 8:12 9:12 10:12 11:12 12:12
Градусы: 4.76 ° 9,46 ° 14,04 ° 18,43 ° 22,62 ° 26,57 ° 30,26 ° 33,69 ° 36,87 ° 39,81 ° 45159 39,81 °
Уклон крыши — подъем и градусы
Подъем: 1:12 2:12 3:12 4:12
Градусы: 4.76 ° 9,46 ° 14,04 ° 18,43 °
Подъем: 5:12 6:12 7:12 8:12
Градусы: 22,62 ° 26,57 ° 30,26 ° 33,69 °
Подъем: 9:12 10:12 11:12 12:12
Градусы: 36.87 ° 39,81 ° 42,51 ° 45 °
ДАТЧИК

Каждый TapcoSlate отмечен калибром фитинга, который определяется шагом крыши (см. Выше). Датчик изображен справа. Сколько сланца вам нужно для покрытия крыши на квадратный метр, зависит от толщины и шага в соответствии с уклоном крыши.

После того, как у вас будет первый слой шифера на ваших обрешетках, следующий слой (и далее до конька) должен быть уложен поверх.Затем датчик с обеих сторон шифера помещается на самый верх уложенного шифера и перемещается вверх или вниз в соответствии с уклоном крыши. Датчик имеет 4 маркера — 6 дюймов (угол наклона от 14 до 25 градусов), 6,5 дюйма (угол наклона от 25 до 27,5 градусов), 7 дюймов (угол наклона от 27,5 до 30 градусов) и 7,5 дюйма (угол наклона более 30 градусов).

КВАДРАТНЫХ МЕТРОВ

Квадратный метр — это метрическая единица измерения площади. Если площадь вашего кровельного проекта квадратная или прямоугольная, измерьте длину и ширину площади, используя метрическую рулетку или метр.Умножьте длину в метрах на ширину в метрах. Это даст вам площадь квадрата или прямоугольника в квадратных метрах.

Если задействованная область не квадратная или прямоугольная, нарисуйте ее в масштабе на миллиметровой бумаге. Вы можете убедиться, что он масштабируется, позволив каждому делению на сетке равняться определенному количеству метров. При необходимости разбейте эскиз на прямоугольники, квадраты, треугольники и даже круги. Примените соответствующие формулы на основе метра к каждой фигуре на графике, чтобы определить площадь каждой фигуры в квадратных метрах.Умножьте длину на ширину для квадратов и прямоугольников. Умножьте основание на высоту и разделите на два для треугольников. Измерьте расстояние от центра круга до его внешнего края, чтобы найти радиус; затем умножьте радиус на сам и умножьте полученное число на 3,14, то есть на «пи». Добавьте площади каждой формы, чтобы найти квадратные метры всей площади.

Напомним, что если ваша крыша 8 метров в высоту и 10 метров в длину, это равно 80 квадратных метров, умноженное на 2 стороны крыши, в сумме дает 160 квадратных метров.Если у вас крыша с углом наклона 24 градуса, и поэтому датчик TapcoSlate установлен с шагом 6 дюймов, вы поместите 22 плиты TapcoSlate на каждый квадратный метр — 160 x 22 — следовательно, вам потребуется всего 3 520 плит TapcoSlate Classics. TapcoSlate Classics упакованы в пакеты по 25 штук, поэтому вам понадобится 141 набор (всего тогда будет заказано 3525 единиц). Обратите внимание, что вам также понадобится стартовый или карнизный курс. TapcoSlate Classic использует плитку TapcoSlate Classic, разрезанную на три четверти (см. Инструкции по установке), 3.5 плиток на погонный метр, поэтому в этом примере вам также потребуется покрыть 2 x 10 м = 20 погонных метров, умноженное на 3,5 плитки на метр = 70 дополнительных плит TapcoSlate Classic для использования в качестве исходных плиток. Они продаются пачками по 25 штук, так что вам понадобится 3 комплекта (всего тогда будет заказано 75 стартовых тайлов). В целом для этого примера крыши потребуется 166 связок (3600 единиц) шифера TapcoSlate Classic.

Обратите внимание: Подробная информация на этой странице предназначена только для ознакомления, и Tapco Group не несет ответственности за любые неправильные измерения, выполненные вами, вашим архитектором или подрядчиком по кровельным работам.Вы несете полную ответственность за правильность всех заказанных размеров и количества.

[PDF] ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ — Скачать бесплатно PDF

1 ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ 7.9 КРЫШИ ТРАДИЦИОННЫЙ ШЛАНГ И ПЛИТКА Качество изготовления i. Все работают …

ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ

ФУНКЦИОНАЛЬНЫЕ ТРЕБОВАНИЯ 7.9

КРОВЕЛЬНЫЕ ПОКРЫТИЯ — ТРАДИЦИОННЫЙ ШЛАНГ И ПЛИТКА

Качество изготовления

Дизайн

i.Качество изготовления должно соответствовать допускам, определенным в Главе 1 настоящего Руководства. II. Все работы должны выполняться квалифицированным и квалифицированным персоналом. iii. Сертификация требуется для любой работы, выполняемой утвержденным установщиком.

и. Конструкция и технические характеристики должны четко указывать на замысел конструкции и демонстрировать удовлетворительный уровень производительности. II. Кровельные покрытия должны препятствовать проникновению внешней влаги во внутреннюю среду жилища.iii. Конструктивные элементы, выходящие за рамки параметров региональных Утвержденных документов А, должны быть подтверждены расчетами конструкций, предоставленными квалифицированным экспертом. iv. Материалы, дизайн и конструкция должны соответствовать соответствующим строительным нормам, британским стандартам, Еврокодам и другим законодательным требованиям.

Материалы

Техническое руководство V11 — TS-011-11.00-180814

i. Все материалы должны храниться правильно, чтобы не повредить продукт.II. Все материалы, изделия и строительные системы должны соответствовать своему прямому назначению. iii. Срок службы конструкции, если иное специально не согласовано с поставщиком гарантии, составляет не менее 60 лет. Отдельные узлы и агрегаты, не являющиеся составной частью конструкции, могут иметь меньший срок службы, но ни в коем случае не менее 15 лет.

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка 7.9.1

Законодательство и планирование

Покрытия черепичных и скатных крыш должны соответствовать соответствующим Строительным нормам.Основными британскими стандартами, имеющими отношение к этому документу, являются: •

Техническое руководство V11 — TS-011-11.00-180814

BS 5534 Свод правил для настила и черепицы (включая черепицу). Здесь даются рекомендации по дизайну, материалам, применению, укладке и работе сланцев и плиток (BS 5534 следует читать вместе с BS 8000-6). BS 8000-6 Качество изготовления на стройплощадках. Свод практических правил для кровли и облицовки кровлей и черепицей.Это касается укладки и крепления глиняной и бетонной плитки, натурального и фиброцементного сланца и связанных с ними креплений и аксессуаров. BS 5250 Контроль конденсации в зданиях. В нем описаны причины и последствия поверхностной и межстенной конденсации в зданиях, а также даны рекомендации по контролю конденсации на крышах.

Чтобы обеспечить безопасные методы работы во время строительства, Проектировщик должен учитывать соответствующие правила техники безопасности. К ним относятся Строительные (проектирование и управление) правила и Утвержденный исполнительным органом по охране здоровья и безопасности Свод правил по обеспечению безопасности и гигиены труда на рабочем месте.Некоторые консультативные органы, такие как Совет по предотвращению потерь, Building Research Establishment Ltd (BRE) и Timber Research

и Ассоциация развития (TRADA), также выпускают рекомендации и руководства по конструкции крыш. 7.9.2

Воздействие погодных условий

7.9.2.1

Дождь и снег

Крыша здания должна надлежащим образом защищать здание и людей, которые используют здание, от вредных воздействий, вызываемых осадками и ветровыми брызгами. Крыши должны противостоять проникновению атмосферных осадков (дождя) внутрь здания, тем самым предотвращая повреждение любой части здания, где они могут быть перенесены.Большинство скатных крыш защищают здание от дождя и снега и обеспечивают удовлетворительные эксплуатационные характеристики. Однако признается, что аналогичные крыши, построенные по одной и той же конструкции и с использованием идентичных материалов крыши, но в разных местах, не обязательно могут обеспечивать одинаковый уровень гарантии, поскольку они будут подвержены различным погодным условиям и воздействию. Воздействие проливного дождя В Великобритании высок риск сильного проливного дождя, и даже в некоторых защищенных местах могут быть сильные ливневые ливни.BS 5534 определяет две категории воздействия на основе данных о проливном дожде, приведенных в BS 8104 и BR 262, и должен использоваться для зданий высотой до 12 м. Для зданий высотой более 12 м влияние повышенной скорости ветра следует учитывать в соответствии с BS EN 1991-1-4: 2005 + A1.

Глава 7

Характеристики черепицы и шифера Проникновение дождя через кровельное покрытие зависит от комбинации интенсивности дождя, скорости ветра и способности черепицы или шифера противостоять проникновению снега и дождевой воды.Поэтому проектировщику следует знать о различных способах проникновения дождя и снега в кровельное покрытие при определенных условиях. К ним относятся: • • • • •

Капиллярное действие и ползучесть дождевой воды Отскок дождевой капли и всасывание дождя отрицательного давления Проливной дождь, ливневый дождь и наводнение Заливка дождевой водой на коленях на крышах с длинными стропилами Ветровой снег

Уклон кровли Когда При определении уклона, нахлеста и / или бокового нахлеста черепицы или шифера уклон крыши принимается равным уклону стропил.Следовательно, все ссылки на уклон относятся к уклону стропил, причем угол укладки черепицы или шифера всегда меньше уклона крыши. Фактический шаг шифера или плитки следует определять в соответствии со следующими рекомендациями: • • •

Углы уклона плитки / сланца к стропилам. Обычная плитка: на 7 ° меньше шага стропил. Перемычка плитки и шифера в один нахлыст: на 5 ° меньше шага стропил.

191

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка •

Фиброцементные плиты с двойным нахлестом: 1.На 25 ° меньше шага стропил.

Если расчетный шаг стропил меньше минимального рекомендованного шага стропил для конкретной плитки или сланца, то они могут считаться имеющими только эстетическую функцию. В таких случаях истинная защита кровельной системы от атмосферных воздействий должна опираться на полностью поддерживаемую водонепроницаемую мембрану с непрерывным дренажным каналом между контр-планками и желобом карниза. 7.9.2.2 Ветровая конструкция для ветровой нагрузки

Техническое руководство V11 — TS-011-11.00-180814

При рассмотрении ветровой нагрузки на кровельное покрытие проектировщикам следует обращаться к BS 5534.Это обеспечивает методы расчета для оценки ветровой нагрузки на каждую плитку или сланец как равномерно распределенную нагрузку, а также учитывает пористость плитки или сланца и эффективность подложки (облицовки или обрешетки) и / или защиты подложки, при расчете ветровых нагрузок. Стандартный метод в BS EN 1991-1-4: 2005 + A1 Еврокод 1. Воздействия на конструкции. Общие действия. Воздействие ветра следует использовать для определения базовой скорости ветра на площадке, которая затем используется для расчета эффективной скорости ветра и динамического ветрового давления на крышу путем применения ряда факторов для учета ландшафта, топографии, высоты и длины здания. и т.п.Контроль внутреннего давления Общая сила ветра на крыше зависит от перепада давления между внутренней и

внешней поверхностями кровельного покрытия. Такое давление значительно снижается за счет использования подложки или обшивки под плиткой или доской. Его вклад в защиту нижней стороны плитки или сланца от полной передачи внутреннего давления означает, что подложка должна иметь достаточную прочность на разрыв для конкретного применения. Прочность на растяжение подложки, ее коэффициент воздухопроницаемости и сопротивление выдергиванию крепежных гвоздей, таким образом, важны при определении общего сопротивления ветровому поднятию кровельной системы.Гребни, гребни, края и впадины. Использование раствора для укладки бетонных или глиняных гребней и гребневых плиток на бетонные или глиняные плитки или фиброцементные сланцы; не обеспечивает достаточной прочности сцепления при растяжении, чтобы противостоять ветру, так как на него может влиять ряд факторов, таких как ветровые нагрузки, состав раствора, конструкция и движение конструкции крыши. Использование строительного раствора должно дополняться подходящими механическими креплениями для обеспечения механической фиксации компонента. Примечание. Доступны системы сухой фиксации гребня и бедра для обеспечения полной механической фиксации всех плиток гребня и бедра в соответствии с рекомендациями BS 5534.Вихри самолетов На крышах около аэропортов могут возникать высокие местные силы ветровой нагрузки из-за воздушных вихрей, создаваемых некоторыми самолетами при взлете и посадке, которые могут быть больше, чем ветровые нагрузки, рассчитанные по BS 5534. Конструкторам следует обратиться за консультацией в

Управления планирования аэропорта. При проектировании креплений крыши в этих местах обращайтесь к руководству, содержащемуся в BRE Digest 467 Сланцевые и черепичные крыши: предотвращение повреждений от вихрей воздушного следа. Расчет спецификации крепления Процедуры расчета ветровой нагрузки и определения характеристик крепления плитки и шифера в соответствии с BS EN 1991-1-4: 2005 + A1 и BS 5534 сложны для выполнения.Проектировщикам рекомендуется получить полную спецификацию крепления кровли либо у производителя шифера или черепицы, либо со ссылкой на таблицы метода зонального крепления, которые обеспечивают консервативную интерпретацию требований к креплению в BS 5534. Зональный метод крепления Зональный метод — это средство получение спецификации крепления для черепицы и является упрощением расчетов, определенных в нормах BS 5534 для сланцевого покрытия и черепицы (включая черепицу) и BS EN 1991-1-4: 2005 + A1 Еврокод 1.Воздействия на конструкции. Общие действия. Действия ветра. Допущения, сделанные в процессе упрощения, могут дать спецификацию с большим количеством или более сильных фиксаций, чем требуемые, если используется полный расчет BS 5534.

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка Зональное крепление

Плитка внахлест

A

Крепление не требуется

B

Каждая плитка после прибивки (правое отверстие под гвоздь — плоская плитка)

C

C

Каждая плитка дважды прибита гвоздями (только плоская плитка)

D

Каждая плитка обрезана

E

Каждая плитка один раз прибита и обрезана

F

Каждая плитка дважды прибита и обрезана

Плитка с двойным перехлестом

Обратитесь к производителю

Техническое руководство V11 — TS-011-11.00-180814

Примечания: 1) Производитель также может указать использование улучшенных гвоздей для крепления плитки, например, гвоздей с круглым хвостовиком. Если это необходимо, буква спецификации зонального крепления будет отмечена звездочкой, например, C *. 2) Изготовители могут определять дополнительные характеристики крепления к указанным в таблице и назначать буквы спецификации креплений начиная с «G». 3) В некоторых случаях производитель может указать «проприетарную систему фиксации», и это будет помечено как «PS». Для получения подробной информации о требованиях к этому методу крепления следует связаться с производителем. Таблица 1: Спецификация зонального крепления

7.9.3

Конденсация и вентиляция

7.9.3.1

Законодательные требования

Крыша должна быть спроектирована и построена в соответствии с пунктом 8.4 BS 5250 и BS EN ISO 13788. Подробная информация о методах контроля вредной конденсации представлена ​​в BS 5250 Свод правил по контролю за конденсацией в зданиях, Раздел 8.4 Крыши. Предотвращение образования конденсата в пустотах крыши лучше всего достигается за счет естественной вентиляции. BS 5250 утверждает, что проектировщик должен учитывать следующие источники влаги в зданиях: • • • •

Вода, попавшая в процессе строительства (включая осадки).Осадки после строительства. Водяной пар, возникающий от людей и их деятельности. Временная конденсация, возникающая, когда холодная погода сменяется теплой влажной погодой.

Герметичные потолки BS 9250 подчеркивает важность герметичных потолков как средства сдерживания переноса влаги в кровельное пространство с помощью влажного воздуха. Это означает: • •

Избегание щелей и отверстий в потолке. Размещение дверных проемов или люков в пространстве под крышей вдали от участков, выделяющих влагу, таких как ванные комнаты или кухни.

Глава 7

• •

Эти крышки люков должны быть надежно закрыты. Высокий уровень мастерства.

Воздухонепроницаемость потолков Утечка воздуха через щели в потолке передает больше тепла и влаги в крышу за счет конвекции, чем через материалы потолка за счет диффузии. Следовательно, герметизация потолка является важным требованием при рассмотрении конструкции оболочки крыши. Ключевые вопросы проектирования, которые следует учитывать, включают следующее: • • •

Избегайте зазоров в строительстве.Избегайте использования дверей и люков на крыше в помещениях с повышенной влажностью. Используйте фирменные герметичные люк и раму чердака и плотно закрывайте их в соответствии с рекомендациями производителя.

Рекомендации содержатся в BS EN 13141-1 «Вентиляция зданий». Тестирование производительности компонентов / продуктов для вентиляции жилых помещений. Установленные снаружи и внутри воздуховыпускные устройства: • • •

Герметизация всех служб и потолочные светильники Используйте утопленные светильники со степенью защиты от IP60 до IP65 согласно BS EN 60529 Герметизируйте верхнюю часть полых стен, чтобы предотвратить попадание теплого влажного воздуха в чердак

Разработчикам рекомендуется провести анализ риска конденсации в соответствии со стандартом BS 5250, чтобы определить необходимый уровень вентиляции.193

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка 7.9.3.2

Холодная крыша

Следующее предлагает правильное расположение вентиляционных отверстий и точное количество свободного воздушного пространства, необходимого для четырех типов конструкции «холодной крыши», в соответствии с с действующими строительными нормами и стандартами BS 5250. Эти рекомендации применимы, если используется подложка с высокой стойкостью к водяному пару (тип HR).

Двухскатная крыша A

Двухскатная крыша B

С каждой стороны крыши требуется свободное воздушное пространство 10 000 мм2 / м на карнизе или на низком уровне (эквивалентно сплошному 10-миллиметровому проему).Если пространство под крышей составляет 15 ° или меньше, требуется свободное воздушное пространство 25 000 мм2 / м у карниза или на нижнем уровне (эквивалент непрерывного 25-миллиметрового проема).

Если угол наклона составляет 35 ° или больше, а пролеты составляют 10 м или шире, на гребне или на высоком уровне также должно быть предусмотрено свободное воздушное пространство 5 000 мм2 / м (эквивалентно сплошному 5-миллиметровому отверстию) для обеспечения эффективной сквозной вентиляции.

Рисунок 2: Двухскатная крыша A

Рисунок 3: Двухскатная крыша B

Односкатная / односкатная крыша Если пространство под крышей составляет 15 ° или меньше, требуется свободное воздушное пространство 25000 мм2 / м на карнизе или на низком уровне (эквивалент непрерывного проема 25 мм).Если уклон крыши больше 15 °, необходимо свободное воздушное пространство 10 000 мм2 / м у карниза или на нижнем уровне (эквивалент непрерывного 10-миллиметрового проема). Свободное воздушное пространство 5 000 мм2 / м также должно быть обеспечено на высоком уровне (что эквивалентно сплошному 5-миллиметровому отверстию).

Техническое руководство V11 — TS-011-11.00-180814

Рисунок 1: Односкатная / односкатная крыша

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка Двухскатная крыша с противопожарными стенками

Паропроницаемость (тип LR) Подложки

Двухскатная крыша

Подобна примерам A и B, но с брандмауэром под каждым скатом крыши.Теперь крыша состоит из трех пустот вместо одной, и в целях вентиляции каждая пустота в крыше обрабатывается отдельно. Каждая из двух меньших пустот требует 10 000 мм2 / м свободного воздушного пространства на карнизе или на нижнем уровне и 5 000 мм2 / м на высоком уровне под брандмауэром.

Если используется подложка LR, образование межклеточной конденсации маловероятно, при условии, что потолок хорошо герметичен, а в карнизах есть минимальное отверстие для непрерывной вентиляции 3 мм. Если потолок не герметичен, следует использовать отверстия диаметром 7 мм; Система вентиляции карниза 10 мм удовлетворяет обоим требованиям.

С каждой стороны крыши требуется свободное воздушное пространство 25 000 мм2 / м на карнизе или на нижнем уровне (эквивалент непрерывного 25-миллиметрового проема). Свободное воздушное пространство 5000 мм2 / м также должно быть предусмотрено на гребне или на высоком уровне на каждом склоне (что эквивалентно сплошному 5-миллиметровому отверстию). Для обеспечения эффективной сквозной вентиляции между изоляцией и подложкой всегда должен оставаться свободный путь не менее 50 мм.

Для большей пустоты требуется 10 000 мм 2 / м свободного воздушного пространства непосредственно над брандмауэром на низком уровне и 5 000 мм 2 / м на коньке или на высоком уровне (эквивалент непрерывного 5-миллиметрового отверстия) для обеспечения эффективной сквозной вентиляции.

BS 5250 не рассматривает ситуацию, когда предлагается не обеспечивать вентиляцию пустот в крыше или вентиляцию более ограниченную, чем описано выше. Если разработчики пожелают принять этот принцип, они должны сослаться на условия, прилагаемые к Техническим одобрениям, выданным UKAS (или европейским эквивалентом) аккредитованными органами по техническому одобрению. 7.9.3.3

Крыша с покатым потолком

На следующих рисунках показано правильное расположение вентиляционных отверстий и точное количество свободного воздушного пространства, необходимого для трех типов конструкции «теплой крыши» в соответствии со стандартом BS 5250.Техническое руководство V11 — TS-011-11.00-180814

Рисунок 5: Двухскатная крыша с наклонными потолками

Рисунок 4: Двухскатная крыша с противопожарными стенками

195

Глава 7

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка Мансардная крыша

Скатная крыша с скатными и плоскими мансардными окнами

Черепичные и шиферные крыши с комнатами

Мансардная вентиляция аналогична вентиляции мансардных конструкций, требуя свободного воздушного пространства 25000 мм2 / м с каждой стороны на карниз или на низком уровне (эквивалент непрерывного проема 25 мм) и 5000 мм2 / м на коньке или на высоком уровне (эквивалент непрерывного проема 5 мм).

Для основной крыши требуется свободное воздушное пространство 25000 мм2 / м на карнизе или на нижнем уровне (эквивалент непрерывного проема 25 мм), плюс 5000 мм2 / м на порогах слухового окна и 5000 мм2 / м с каждой стороны гребня или на высоком уровне на каждом склоне (эквивалент непрерывного 5-миллиметрового проема). Для слуховых окон с холодными скатными крышами необходимо свободное воздушное пространство 10 000 мм2 / м на карнизе слухового окна (эквивалент непрерывного 10-миллиметрового проема). Для мансардных окон с плоской крышей требуется свободное воздушное пространство 25 000 мм2 / м по краям крыши (что эквивалентно непрерывному проему 25 мм).

Они должны вентилироваться в соответствии с рисунками 5–7, но если возникает препятствие на пути вентиляции, например, противопожарные стены, необходимо предусмотреть дополнительные вентиляционные отверстия:

Между изоляция и подкладка на мансардном уровне для обеспечения эффективной сквозной вентиляции.

Между изоляцией и подложкой всегда должен оставаться свободный путь не менее 50 мм для обеспечения эффективной сквозной вентиляции.

• •

Сразу под препятствием, что эквивалентно 5 мм по длине препятствия. Непосредственно над препятствием, что эквивалентно 25 мм по длине препятствия.

7.9.3.4

Конструкция теплой кровли

Изоляция может быть предусмотрена над стропилами и между стропилами для образования теплой кровельной конструкции. Расположение изоляции и пароизоляционных слоев (VCL) должно строго соответствовать рекомендациям производителя изоляции.Вся продукция для теплой кровли должна иметь соответствующую стороннюю сертификацию.

Техническое руководство V11 — TS-011-11.00-180814

Если не используются паропроницаемые (тип LR) подложки, потребуется вентиляция для противодействия пустоте обрешетки.

Рисунок 6: Мансардная крыша

Рисунок 7: Скатная крыша с наклонными и плоскими слуховыми окнами

Рисунок 8: Конструкция теплой кровли (вентилируемые рейки)

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Надстройка 7.9.4.2 Соответствие требованиям Требования нормативных документов предназначены для снижения выбросов углерода из новых зданий и повышения эффективности существующих зданий, в которых проводятся новые работы.

контррешетки и должны соответствовать условиям, указанным на Рисунке 10.

7.9.5 Материалы 7.9.5.1 Подложка Рисунок 9: Теплая конструкция крыши (паропроницаемая подкладка)

7.9.4

Теплоизоляция

7.9.4.1

Строительные нормы и правила

Теплоизоляция должна быть установлена ​​в соответствии с действующими Строительными нормами, с приемлемым уровнем качества изготовления, чтобы избежать мостиков холода и соответствовать следующим положениям: Техническое руководство V11 — TS-011-11.00-180814

• • • •

Если требуется по BS 5250, используйте пароизоляционный гипсокартон или отдельный VCL позади гипсокартона. Используйте специальный вентилятор для карнизов, чтобы обеспечить вентиляцию в соответствии со стандартом BS 525.0. Использование изоляции над балками и под стропилами считается наилучшей практикой, поскольку она устраняет мост холода, создаваемый балкой / стропильной балкой. Установка карнизного вентилятора не должна препятствовать свободному оттоку воды под обрешеткой обрешетки.

Гвозди для подкладки Гвозди для использования с подкровельными покрытиями должны представлять собой гвозди с накатанной головкой с диаметром стержня не менее 3 мм и длиной 20 мм, изготовленные из меди, алюминиевого сплава или стали, покрытые любым из способов покрытия цинком или цинковым сплавом, указанным в BS EN 10230- 1.Подложка

Рисунок 10: Подкровельное покрытие

Подложки с полной опорой

Эти типы подкладки должны соответствовать стандарту BS EN 13859-1 или иметь стороннюю аккредитацию, то есть сертификат BBA. Существует две категории подложек: паропроницаемые HR и паропроницаемые LR. Эти типы подложки должны соответствовать стандарту BS EN 13859-1 или иметь аккредитацию третьей стороны, то есть сертификат BBA. Они также должны обладать достаточной прочностью на растяжение и отрыв гвоздя, а также низкой растяжимостью, чтобы обеспечить необходимое сопротивление ветровому поднятию.Подложки для использования под плиткой и шифером либо полностью поддерживаются поверх досок, обшивки или обшивки, либо не поддерживаются и накидываются на стропила /

Глава 7

• • •

BS 8747 Битум класса 1B (волокнистая основа) 2HR * Подложка согласно BS Классификация проникновения воды по EN 13859-1, класс W1 с сертификацией третьей стороны для предполагаемого использования Подложка 3LR † в соответствии с BS EN 13859-1 Классификация проникновения воды класса W1 с сертификацией третьей стороны для предполагаемого использования

197

ГЛАВА 7: НАДСТРОЙКА

ГЛАВА 7: Подложки без опор надстройки

7.9.5.2

Породы древесины

• •

BS 8747 Армированный битум класса 1F или битум, армированный полиэфиром класса 5U. Подложка HR * согласно BS EN 13859-1 Класс W1 по классификации проникновения воды с сертификатом третьей стороны для предполагаемого использования. Подложка LR † в соответствии с BS EN 13859-1, классификация проникновения воды класса W1 с сертификатом третьей стороны для предполагаемого использования.

* Подложка HR (высокая стойкость к водяному пару) -> 0,25 МН · с / г † Подложка LR (низкая стойкость к водяному пару) —

Металлическая кровля, свинцовая обшивка, изделия из листового металла, вентиляционные отверстия для металлических крыш

Мы поставляем все виды металлических изделий, используемых для кровли коммерческих и жилых помещений, а также для ремонта кровли.Мы работаем с нестандартными размерами и специальными металлами или дизайном. Позвоните, чтобы узнать о наших специальных ценах для ваших крупных заказов или обсудить долгосрочные заказы. Мы можем удовлетворить ваши потребности .

Наш инвентарь включает металлические окантовки для вентиляционных отверстий, свинцовые обшивки, свинцовую кровлю. продукты и свинцовые окалины, свинцовые вентиляционные отверстия, свинцовые шпигаты, свинцовый лист, оцинкованный рулонный лист, который предотвращает появление плесени и плесени, свинцовые вентиляционные отверстия для продления срока службы.

У нас есть полный инвентарь Фрая. Продукты для предотвращения влаги Reglet ™. Они обеспечивают максимальную защиту от непогоды. Система Springlok — ЕДИНСТВЕННЫЙ мигающий продукт в отрасли, который выдержал двухчасовое испытание на ветровую нагрузку 110 миль в час. Другие изделия включают в себя реглет для бетона, реглет для каменной кладки, реглет для поверхностного монтажа, реглет для штукатурки и различные цветные элементы.

Связанный: См. Нашу страницу «Металлическая крыша».Для получения дополнительной информации о вариантах вентиляционных отверстий на крыше посетите нашу страницу с вентиляционными отверстиями. Мы можем доставить любой из этих товаров к вам на стройплощадку.

Вопросы? Электронная почта [email protected]
Или позвоните по телефону 1-800-474-7570 / 602-272-8128
Вы получите оперативный ответ!

Кредиты на перевозку: Мы делаем все возможное, чтобы получить специальные тарифы на перевозку наземным грузовиком при больших заказах. Мы вернем вам сэкономленные деньги.Эти кредиты применяются после отгрузки и после определения окончательной стоимости доставки.
ТОВАРОВ:
Стойки для кондиционеров
Обвязочные и обвязочные изделия
Пряжки и зажимы для бандажа
Кронштейны (крепления оборудования)
Зажимы (для металлочерепицы)
Зажимы — Брошюра
Медный лист / металлический лист
Встречные вспышки
Бордюры для металлических крыш
Водостоки, трапы палубы
Водостоки, водостоки
Расширительные швы
Облицовка, кровельные трубы, обшивка B-Vents, конусная обшивка:
Алюминиевый конус
Отводы алюминиевых труб
Отступы медных труб
Облицовка труб из EPDM и силикона
Оцинкованные трубы
Свинцовые трубы
Модернизация системы гидроизоляции труб
Обшивка кровельной черепицы
Плиточная кровля для труб
Т-образные планки / вентиляционные отверстия
Дождевики (металл и резина)
Мигающие ручки и углы:
Внутренние угловые элементы
Наружные угловые элементы
Концевые заделки для прошивки / реглетов: (Fry Reglet, окончание для фальцовки крыши
reglets)
Бетонные реглеты
Каменная кладка
Спринглок Реглетс
Лепнина Reglets
Реглецы для поверхностного монтажа
Срок Бар
Fry Reglet Технические характеристики
Другие предметы Fry Reglet
Свинцовые кровельные материалы:
(звоните по товарам без ссылок)
Каталог свинцовых отливок
(напишите нам, чтобы узнать цены выше)
Свинцовые выхлопные трубы
Облицовка счетчика свинцовой трубы
Свинцовые трубы
Свинцовые шпигаты (звонок)
Свинцовый лист (свинцовые ролики)
Толщина свинцового листа Ref.
Паспорт безопасности материала
Свинцовые сплит-обшивки (звонок)
Свинец T-Top Flashings (звонок)
Цинк лист, оклад без свинца

Металлические кровельные изделия
Отслаивание / наклеивание
Металлический отсекатель / палочка
Резиновая облицовка
Проникающие уплотнения, сапоги для труб
Дождевики (металл и резина)
Кровельные 10 ‘металлы: (также доступен в исполнении из меди и квасцов.)
Капельный край
Edge Metal — Низкая посадка
Gravel Stop, металл FHA
L Металл
Кастрюля
Металл от крыши до стены
Долина Металл
Z пруток металлический

Кронштейны крыши (опоры оборудования)
Герметики швов, устранение утечек
Водостоки и боковые водостоки
Прерывание Бар
Элементы вентиляции <- щелкните здесь, чтобы перейти на полную страницу элементов вентиляции
Подступенки и вентиляционные решетки, Подступенки карниза
Коробчатые вентиляционные отверстия для плоской крыши (включая большие
коммерческий размеры)
Вентиляционные отверстия, односторонние (все типы)
Вентиляционные отверстия, 2-ходовые (все типы)
Кант Вентс
Дормер Вентс
Вентиляционные отверстия под карнизы
Противопожарные вентили (все типы)
Гейбл Вентс
Жалюзи Вентс
Односторонние вентиляционные отверстия
Вентиляционные отверстия для чердака на солнечных батареях
Т-образные вентиляционные отверстия
Цинковый лист, прокатанный мягкий цинковый оклад
СВЯЗАННЫЕ ТОВАРЫ:
Герметики и герметики для металлических крыш
Ручной инструмент для листового металла, закаточные машины
Ножницы и ножницы
РАЗМЕР ТРУБЫ: Большинство размеров основаны на национальных стандартных размерах труб (NPS).Размеры медных и латунных труб различаются, как и некоторые Размеры труб ПВХ.

Стандартный размер трубы:

Трубка Размер:

снаружи Диаметр:
дюймов

1/2 0.840
3/4 1.050
1 1,315
1 1/4 1,660
1 1/2 1.900
2 2,375
2 1/2 2,875
3 3,500
4 4.500
5 5,563
6 6,625
8 8,625
10 10.750
12 12,750

Толщина свинцового листа (номинальная)

фунтов / кв. Ft.

Толщина

в дюймах

мм

1 0.016 (~ 1/64) 0,42
2 0,033 (~ 1/32) 0,84
2-1 / 2 0,040 (~ 1/24) 1,0
4 0.066 (~ 1/16) 1,68
6 0,100 (~ 3/32) 2,58
8 0,135 (~ 1/8) 3,44

Ведущий паспорт безопасности материала

Листовой металл Таблица толщиномеров

Показать больше популярных товаров и поставщиков:


Популярные товары и страницы:

Доступ Панели Клеи, Бэкер Род, Брэдс, Бутил Резина, Герметики и герметики, Герметик Пушки, Монтажный пистолет Аксессуары, Пистолет для герметика, Навальный, Химические бордюры, Звяканье, Катушка Кровельные гвозди, Бетонные анкеры, Бетонные изделия, Бетонный ремонт, Бетонное пятно и Герметик, Спасение в замкнутом космосе, Палубные покрытия, Палубное оборудование, Алмазные пилы, Стоки, Водостоки-Балкон> Водостоки-Балкон, Сливные водосточные трубы / форсунки, Водосточные купола на крыше, Водостоки New-Roof, Водостоки-Модернизация / Ремонт, Электрический горячий воздух Сварщики, Электрообслуживание Оклады, Аксессуары из EPDM, Этернабонд, Компенсаторы, Защита от падения Наборы, Крепеж, Остановка огня Вентиляционные отверстия, Мигающая лента, Пена кровля, Газовые и безопасные канистры, Генераторы, Затирки, Скрытый, Палуба Крепеж, Горячий окунуться Кровельные гвозди, Чайники с горячим дегтем, Плавучий дом Ремонт крыши / террасы, База знаний, Товары для дома из бревна, Вести Трубы, Свинцовый лист, Линии жизни- Выдвижные, Магнитные молотки, Металлическая кровля, Майами-Дейд Гвозди, Минометы, Узкая корона из нержавеющей стали, Скобы, NP1, Полиуретановая пена, Трубы, Опоры для труб, Электроинструменты & Аксессуары, Пропан Горячий воздух Сварщики, Регуляторы пропана, Пропановые горелки, ПВХ кровля, Модернизация трубы Оклады, Рекс Синфельт, Такелаж / подъемное оборудование, Заклепки, Заклепки Нержавеющая, Кровельные анкеры, Кровельное оборудование Люк, Крыша Дым Вентиляционные отверстия, Люк в крыше, Ремонт протечек крыши, Краски и покрытия для крыш, Материалы для ремонта кровли, Кровельные винты, Крепеж кровельный, Кровельные гвозди, Электрооборудование на крыше Оклады, Веревка, Крыша автофургона и трейлера Ремонт, Замена крыши жилого дома, Системы перил безопасности, Лезвия пилы, Герметики, Уплотнительные шайбы, Снежная охрана, Пенополиуретан для распыления, Жало, Нержавеющая Гвозди / Крепеж, Брезент, Аксессуары TPO, Подложки, Вентиляционные отверстия, Вентиляционные отверстия на крыше, Видео фильмы, Гидроизоляционные изделия, Окно мигает Лента, Деревянная палубная фурнитура, Цинк лист


Среди популярных поставщиков:

АКРО, Активный Вентиляция, AES Эпоксидные смолы, AES Raptor, AJC, Альбион, Алкоа / Марсон, Вся линия, Альфа ProTech, Американец Герметики, Применяемый Технологии, КАК И Я Продукты, Чердак Ветер, Ацтеков Стиральная машина, Бэбкок- Дэвис, БАК Сварщики, BASF, Бергер, ягода Пластмассы, Бильтрит, Брентвуд, Брюэр, CEP, Химическая ссылка, Клисби, CME Производство, CPR, Декс, Доу, Орел EagleView, Эрин Роуп, Продукты ES, Этернабонд, Эверхард, Falltech, Пламя Инженерное дело, Flashco, Фокси, Франклин / Титебонд, Фрай Реглет, Гринстрик, ГССИ, Хранитель, Харпстер, HY-C, Interwrap, ИТП, ITW, Яако, JL Отрасли, Джосам, Карнак, Левис, LionGuard, ЛСП, Лукас, Луко, Макита, Марафон, Маршалтаун, Лабиринт ногти, MEC, MFM, Миро, ММ Продукты, Национальный гвоздь, Естественный Свет, Новорожденный, МОЙ БОГ, Пэм Крепеж, Жемчуг Полярный Блок, Polycoat, Порталы Плюс, Полномочия Крепеж, основной Источник, ProTech, Protecto Сворачивать, Пилекс, Quarrix, QuickMount, Пена RHH, Робетекс, Roofmaster, Крыша Продукты, Сенко, SFS Intec, Зиверт, Симпсон Крепкий галстук, Смит, Сно Драгоценный камень, Соломон, Зоннеборн, Стилхед, Восход Солнечная, Закат, супер Якорь, Surebond, Лебедь Безопасный, TRA, Trufast, United / Квест Вулкан, Уэйд, Ватты, Уэтербонд, Вернер, Западный Коллоид, Винко, Zurn

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
