Примыкания на кровле: Примыкание кровли к стене здания: варианты и технологии проведения

Устройство примыкания кровли к стене

Известно, что наиболее уязвимые места кровли находятся там, где она соединяется со стеной. Именно они подвергаются протеканию, а потому нуждаются в хорошей герметизации. Трубы вентиляции, козырьки с навесами, стены, а также печные трубы – все эти части являются примыкающими и устанавливать их нужно индивидуально и тщательно, поскольку дождевая и талая вода скапливается именно там.

Но не только угроза протекания страшна, неприятности приносит также листва с деревьев, различный мусор и снег, который создает особенно большую нагрузку.

Устройство примыкания

В зависимости от кровли будет варьироваться и само устройство узла примыкания кровли к стене, но материалы и инструменты в любом случае будут одинаковые. Итак, могут пригодиться:

  • шуруповерт или дрель-шуруповерт;
  • анкерные болты;
  • гидроизолирующие стройматериалы;
  • стыковочные планки или уплотнительные профили;
  • дюбеля и шурупы;
  • саморезы;
  • кисточка, шпатель, валик;
  • а также различные материалы для герметизации.

Для различной поверхности – разные условия. Например, для вертикальной поверхности из бетона или кирпича понадобится сделать параллельную кровле (чаще всего) выемку в два-три сантиметра. Далее в полученную выемку вставить предварительно обработанный герметиками стальной фартук. По желанию можно приобрести уже подготовленные планки и фартуки.

Планку примыкания крепят к кровельному покрытию, используя саморезы. Посредством 2-х фартуков и метода наложения, осуществляют узел примыкания. Но к штроблению стены не прибегают, а верхний фартук крепится к стене дюбелями. Нижняя планка, имеющая кляймеры (для крепления к покрытию) кладется под фартук. Заключительным этапом будет использование герметиков для лучшей стыковки.

Очень важную роль при устройстве примыкания играет хорошая герметизация, которая будет исполняться по-разному в зависимости от типа кровли.

Скатная кровля

Самым распространенным материалом, применяющимся для устройства данного типа кровли, является металлочерепица, например такая http://www. formico.ru/katalog/metallocherepitsa/grand-line/. Монтаж в этом случае будет такой:

  1. В штробу с помощью дюбелей устанавливается рейка и на нее крепится саморезами профилированная полоса.
  2. Далее разводят цементный раствор (либо используют герметик) и заделывают штробу. Другая сторона полосы укладывается на профилированное покрытие кровли.
  3. Слой гидроизоляции под металлопрофилем сгибается и приклеивается битумом на стену под планку. Сама планка закрепляется к стене саморезами через вертикальную полку.

Штробу в домах из панельных плит не делают, поскольку стены там несущие.

Мягкая кровля

Что касается мягкой кровли, то тут устройство примыкания начинают со штробы – ее высота от покрытия составляет 20-50 сантиметров.

Для создания плавного загиба кровли и защиты от воды необходимо укрепить по всему периметру примыкания треугольного бруска. Далее идет зачистка от грязи и мусора места стыковки на кровле и обработка его с помощью праймера. Мягкое покрытие укладывается на брус.

Полоса для устройства ендовы присоединяется на герметик (мастику). Данная полоса начинается от штробы на стене, а другой ее край должен лежать на горизонтальной поверхности кровли (на ширине около 20 сантиметров). Используя резиновый валик, разглаживаются все склеиваемые рулонные материалы. Прижимной планкой с отбортовкой, входящей в штробу, закрепляется узел примыкания.

Если применять современные рулонные материалы, время работы сократится, а герметичность узла повысится. Также такие материалы обладают долговечностью, устойчивостью к различным температурным режимам и разнообразием цветовой палитры.

При выполнении работ не стоит забывать о мерах предосторожности, делать все качественно и тщательно, ведь от герметичности примыкания кровли к стене зависит тепло в доме и сохранность крыши.

Монтаж узлов на кровле в 2 слоя из материалов ТЕХНОЭЛАСТ. Примыкание к парапету высотой не более 600 мм

Подведение к парапету материала Техноэласт ЭПП

Установите наклонные бортики

Наплавьте полосы слоя усиления из материала Техноэласт ЭПП.

Наплавьте нижний слой из материала Техноэласт ЭПП. Материал подведите вплотную к наклонному бортику без заведения на галтель.

Нежелательно совпадение торцевых нахлестов материала нижнего слоя и слоя усиления.

Торцевую часть рулона можно завести на наклонный бортик без устройства слоя усиления. Это возможно только при подведении рулона к вертикальной конструкции торцевой частью: на вертикальную поверхность торцевая часть рулона должна заходить на 25 мм выше от наклонного бортика.


Подведение к парапету материала Техноэласт ФИКС

Выполните полностью укладку нижнего слоя Техноэласт ФИКС на основной плоскости крыши.

Материал Техноэласт ФИКС подведите вплотную к вертикальным конструкциям.

Закрепите нижний слой по всему периметру кровли с установленным шагом.

В местах примыкания к вертикальным конструкциям установите наклонные бортики (ТЕХНОРУФ В60 ГАЛТЕЛЬ) на предварительно разогретый пламенем горелки материал.

Наплавьте полосы слоя усиления из материала Техноэласт ЭПП.

Важно!

На вертикальных конструкциях (стены, парапет, вентиляционные шахты и т. п.) запрещается механическая фиксация кровли. Кровельный ковер должен быть полностью преклеен на основание.

Выполнение примыкания

Подготовьте дополнительный нижний слой из материала Техноэласт ЭПП для заведения на плоскость парапета.

Дополнительный нижний слой должен заходить на вертикальную поверхность парапета на высоту не менее 250 мм и на горизонтальную поверхность основания на 150 мм от наклонного бортика. Парапеты высотой до 450 мм могут быть полностью обклеены (в примере рассмотрен именно данный вариант примыкания к парапету).

Укладку дополнительного нижнего слоя Техноэласт ЭПП на парапет нужно начинать с пониженных участков кровли ендов для предотвращения противошовки. Вода должна стекать со шва в сторону ендовы. Уложенный рулон на пониженном участке (ендова) должен быть перекрыт соседними полотнищами на 100 мм.

Разбежка шва дополнительного нижнего слоя, уложенного на парапет, и шва нижнего слоя на основной плоскости кровли должна быть 150–250 мм.

При установке последующих рулонов соблюдайте боковые нахлесты в 100 мм.

Скатайте подготовленную заготовку в рулон. Намотку лучше производить на картонную шпулю при ручной подаче рулона.

Наплавьте нижний дополнительный слой из материала Техноэласт ЭПП.

Наплавьте верхний слой из материала Техноэласт ЭКП.

Материал подведите вплотную к наклонному бортику без заведения на галтель.

Подготовьте дополнительный верхний слой из материала Техноэласт ЭКП для заведения на плоскость парапета:

  • Материал должен быть заведен на фасадную часть парапета на 50 мм;
  • На горизонтальной поверхности материал должен полностью перекрывать наклонный бортик и заходить на плоскость на 200 мм.

  • Наплавьте дополнительный верхний слой из материала Техноэласт ЭКП на вертикальную поверхность

Важно!

Укладку дополнительного верхнего слоя Техноэласт ЭКП на вертикальную поверхность нужно начинать с пониженных участков кровли. Вода должна стекать со шва в сторону ендовы.

Уложенный рулон на пониженном участке (ендова) должен быть перекрыт соседними полотнищами на 100 мм.

Удалите крупнозернистую посыпку с поверхности материала для создания бокового нахлеста.

Расстояние между боковыми стыками кровельных полотнищ в смежных слоях на парапете должно быть 300–600 мм.

Завершите наплавление, приплавив нижнюю часть рулона с заведением на горизонтальный участок и на фасадную часть парапета на 50 мм.

Важно!

Рекомендуется защищать верхнюю часть парапета при помощи оцинкованной кровельной стали или парапетными плитами с герметизацией швов.

При правильном выполнение работ и соблюдении всех рекомендаций должна получится следующая раскладка:

Кровля с мехфиксацией:

Наплавляемая кровля:


Покрытие парапета

Рассмотрим вариант покрытия парапета кровельной сталью. Для этого вам понадобится Т-образный кровельный костыль и парапетный фартук из оцинкованной стали.

Т-образный кровельный костыль — предназначен для крепления оцинкованных отливов и фартуков на парапеты. Костыль должен быть толщиной не менее 4 мм и покрыт антикоррозионными составами.

Парапетный фартук из оцинкованной стали — предназначен для защиты парапета от атмосферных осадков и механических повреждений.

Установите кровельные костыли с каждой из сторон парапета с шагом не более 750 мм.

Ряд кровельных костылей с одной стороны парапета должен быть смещен на половину относительного другого ряда.

Т-образные костыли должны выступать за грань парапета на 80–120 мм.

Установите оцинкованный фартук на кровельные костыли. Фартук будет предохранять парапет от воздейстия атмосферных осадков и механических повреждений.

Оцинкованные парапетные фартуки должны соединяться между собой лежачим или стоячим фальцем.

Для защиты парапетов, применяются разные варианты парапетных фартуков. Профиль крепежного элемента (кровельного костыля), зависит от формы самого оцинкованного фартука


Была ли статья полезна?

Планка примыкания (верхняя и нижняя) для кровли из металлочерепицы

Атмосферные осадки – враг № 1 для скатной кровли. Вода собирается со всей площади крыши и потоком устремляется вниз, с дополнительным усилием воздействуя на встречные препятствия: стены и трубы.
Кровельное покрытие в этих местах нарушает свою целостность, образуя стыки. Для защиты стыка применяется планка примыкания.

Описание

Как правило, для труб применяются круглые примыкания. Планка примыкания используется на прямоугольных поверхностях, например, печных трубах, вентиляционных шахтах. Эта деталь крепится с каждой стороны и имеет вид треугольника. В зависимости от технологии монтажа бывает двух видов:
  • верхняя;
  • нижняя.
Верхняя деталь ложится в стыке поверх кровельного покрытия, а нижняя заводится под него. Однако, некоторые строители считают, что верхняя планка – это та, что располагается на самой высокой стороне трубы и заводится под покрытие кровли, а нижнюю наоборот, укладывают под трубой и поверх покрытия. При использовании профилированного настила и металлочерепицы, применяется планка, выполненная из таких же материалов: из оцинкованной стали с полимерной окраской того же цвета. При применении мягкой битумной черепицы или рулонного материала стык формируется из этих материалов, а планка примыкания имеет вид полосы.

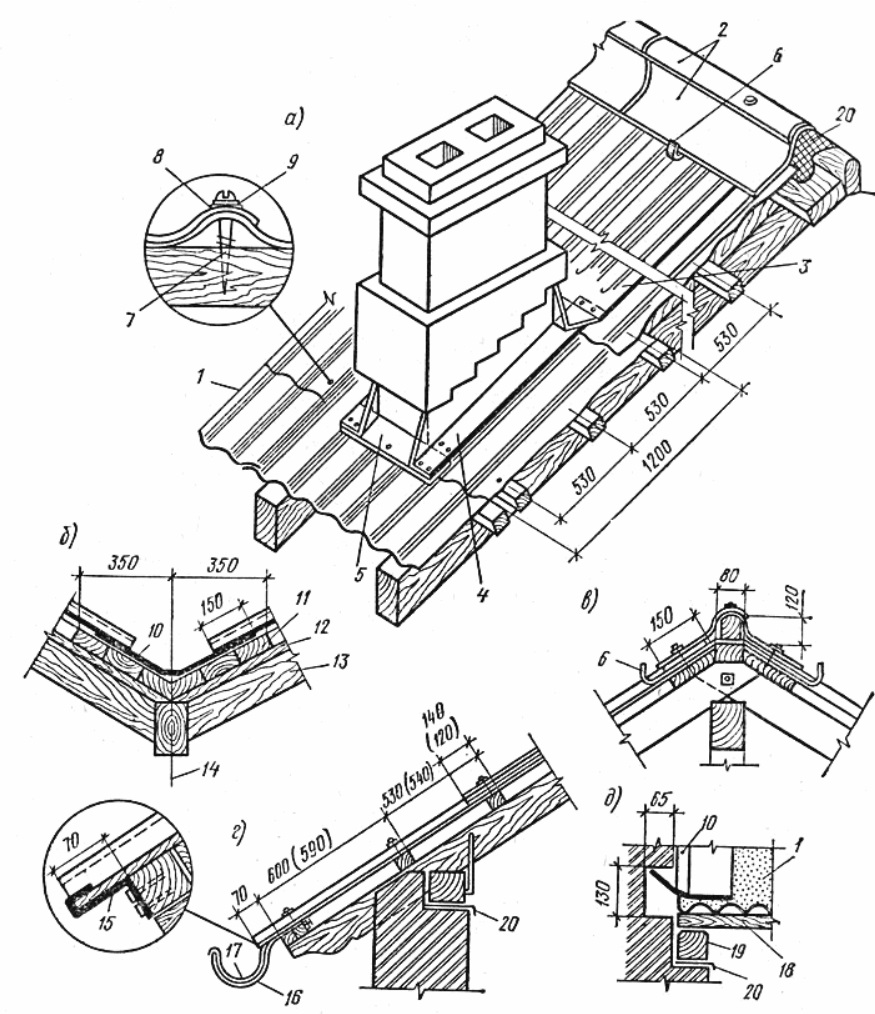

Конструкции планок и технологии монтажа

Для начала рассмотрим технологию монтажа профнастила и металлочерепицы, которая предусматривает устройство стыков с внутренним и внешним фартуками:
  1. Перед началом укладки кровельного покрытия вокруг дымохода укладывается внутренний фартук с использованием нижних планок. Их конструкция отличается от верхних наличием продольных отгибов кромки.
  2. Сначала укладывается деталь с низкой стороны (под трубой), затем боковые и в последнюю очередь сверху (над трубой). Отгиб кромки направлен вверх для того, чтобы создать преграду для влаги. Снизу устраивается водоотводящий галстук – лист с загнутыми краями.
  3. Каждая планка сначала прикладывается к стене, на которой отмечается ее верхний край. По этой полосе пробивают штробу. Ее очищают от пыли, заводят в нее отгиб кромки вертикальной части и заполняют герметиком. Горизонтальная и вертикальная часть детали крепится к обрешетке и стене саморезами.
  4. Далее укладывается покрытие кровли.
  5. Поверх листов профнастила и металлочерепицы в том же порядке укладывается внешний фартук. Конструкция планки – уголок без загибов кромки.
Видео: Такая технология достаточно надежная, но, с другой стороны, предусматривает дополнительный расход металла. Поэтому часто используется технология укладки одного фартука:
  1. Вначале кладется покрытие кровли. Лист профнастила или металлочерепицы не укладывается на всю длину ската крыши, а только до верхнего края трубы.
  2. Поверх листов кладется нижний фартук (верхняя планка), затем боковые детали и в последнюю очередь верхний фартук (нижняя планка). Поверхность кирпичной кладки штробится для устройства отгиба на вертикальной части. После монтажа планок все швы замазываются герметиком. В качестве крепления используются саморезы.
  3. Кладется часть листа профнастила или металлочерепицы на оставшуюся часть крыши от конька до верхнего края трубы.
Стоит отметить, что конструкции планок у многих производителей кровли в отдельных регионах страны различаются. Доборные элементы для профнастила и металлочерепицы могут быть такого вида. Или, например, имеет право на существование планка с диагональными краями. Она отводит потоки дождя в разные стороны, защищая угловые стыки от намокания. Совершенно отличаются планки при устройстве кровли из мягкой битумной черепицы или рулонных материалов.
  1. Примыкание к дымоходам и парапетам крыши начинается с устройства треугольной рейки, которая поднимет край кровельного ковра для создания контруклона, он является естественной преградой для осадков.
  2. Далее монтаж покрытия кровли. В угловой стык поверх черепицы укладывается ендовый ковер.
  3. Планка защищает только верхний край примыкания от попадания влаги между кирпичной кладкой и кровельным материалом. С одного конца она отгибается под углом 45о в сторону стены, с другого конца изгибается в виде капельника. Для дополнительной гидроизоляции применяется силиконовый герметик.

Дополнительные советы

При монтаже узлов примыканий следует брать во внимание следующие практические советы:
  1. Толщина пластины может соответствовать толщине листов профнастила или металлочерепицы, но лучше брать материал не более 0,55 мм. Такие детали лучше гнутся, а потому хорошо принимают форму угла.
  2. Штроба выполняется с помощью болгарки на глубину до 15 мм. Пыль, образующуюся в процессе штробления, лучше смыть водой. Иначе она будет помехой адгезии (сцепления) силиконового герметика и кирпичной кладки.
  3. Силиконовый герметик следует наносить на сухую поверхность.
Кстати, специалистов и непрофессионалов часто волнует вопрос: как правильно штраба или штроба? Оба этих слова расположились в словарях, и обозначают ступенчатый выступ. На сегодня не существует четкого деления на правильное и неправильное произношение. А потому оба этих слова имеют право на использование, по принципу: кого как научили. Используется много видов герметиков для крыши: на основе силикона, полиуретана, тиоколовый, акриловый. Но лучше всего для кровли из профнастила и металлочерепицы подойдет именно силиконовый материал. У него отличные характеристики:
  • однокомпонентный;
  • эластичный;
  • влагостойкий;
  • выдерживает УФ излучение;
  • высокая адгезия с бетоном и кирпичом.
Что особенно его отличает — это способность выдерживать суточные перепады температуры. Стальное покрытие крыши может сильно нагреваться до температуры близкой к 100оС, а ночью быстро остывает. Однако, силиконовый герметик обладает низкой адгезией к полимерным материалам. Это свойство необходимо учитывать при использовании на вертикальных поверхностях. И напоследок, в узлах примыкания нет недостойных внимания мелочей, ведь именно в этих местах происходит наибольшее количество протечек, которые портят конструкции, отделку и имущество. Рекомендуем к просмотру видео:

Затем поверхность обрабатывается специальным грунтовочным составом на битумной основе. Данная операция существенно снижает пропускную способность материала и повышает адгезию поверхности для оптимального контакта стены с мастикой. По окончанию всех работ по обустройству примыкания таким методом можно заняться декорированием. Существуют мастики, в составе которых имеются цветные пигменты. С помощью них всей конструкции несложно придать более гармоничный вид.

Места соприкосновения стены и слоев кровли считаются потенциально опасными участками. Любое нарушение технологии во время их обустройства способно повлечь за собой преждевременное разрушение гидроизоляционного слоя. Впоследствии дождевые и талые воды будут легко проникать в полости кровли. Намокшие ватные утеплители имеют свойство терять больше половины своей теплоизоляционной способности. Кроме этого, влажная среда приводит к загниванию деревянных элементов и образованию грибков. В итоге на капитальный ремонт кровли придется выложить серьезную сумму. Поэтому нужно заранее позаботиться о целостности крыши своего дома и правильно обустроить все примыкающие к стенам части кровли.

Как своими руками смонтировать боковое примыкание кровли из ондувиллы к стене

Кровля Ондувилла славится не только красотой   и надежностью. Материал очень технологичен, а специалисты компании Ондулин предусмотрели все возможные способы укладки и варианты оформления элементов крыши.

Опытные кровельщики знают, сколько неприятностей доставляют некачественно оформленные примыкания кровли к стенам. Ошибки и дефекты монтажа приводят к протечкам в самых труднодоступных местах, появлению разводов на стенах и разрушению конструкций.

Специалисты компании предложили два способа монтажа боковых примыканий, применение которых зависит от направления укладки ондувиллы и типа используемого примыкающего профиля.

Если к стене примыкает гофра ондувиллы

Для работы потребуются:

— профиль примыкания с широкой полкой;

— силиконовый герметик;

— гвозди с антикоррозийным покрытием и кольцевой накаткой;

— саморезы с прессшайбой.

1. Укладка ондувиллы у стены осуществляется на сплошную обрешетку, монтаж выполняется в соответствии с инструкцией компании Ондулин.

2. По высоте профиля примыкания на стену наносится разметка и выполняется борозда.

3. Профиль устанавливается на ондувиллу и вплотную прижимается к стене. Верхняя полочка профиля полностью утапливается в подготовленную борозду.

4. К стене профиль крепится саморезами с прессшайбой. Расстояние между точками крепления не должно превышать 30 см.

Горизонтальная полка профиля примыкания крепится к обрешетке в верхней точке волны ондувиллы. Для крепления используются оцинкованные гвозди с кольцевой накаткой. Расстояние между точками крепления равно ≈ 20 — 30 см.

5. Стык между стеной и профилем примыкания заполняется силиконовым герметиком.

Если к стене примыкает желоб ондувиллы

Для работы потребуются:

— «Z»-образный профиль примыкания с узкой полкой;

— силиконовый герметик;

— саморезы с прессшайбой.

1. Вдоль стены монтируется сплошная обрешетка. Монтаж кровельного покрытия выполняется в соответствии с инструкцией компании Ондулин.

Желоб примыкающих листов ондувиллы отгибается вверх под углом 90 градусов и вплотную прижимается к стене. Высота нахлеста на стену должна составлять 8-10 см.

2. Если профиль примыкания имеет верхнюю полочку, производится разметка стены и выполняется борозда.

3. Сверху на нахлест устанавливается профиль примыкания. Крепление профиля к стене осуществляется саморезами с прессшайбой. Расстояние между точками крепления равно ≈ 20 — 30 см.

Полка профиля свободно нависает над кровельным покрытием.

4. Стык между стеной и профилем заполняется силиконовым герметиком.





Примыкание кровли к стене здания: устройство и герметизация

Примыкание кровли к стене позволяет крыше успешно справляться со своей основной задачей, то есть защищать здание от внешней среды.

Примыкания, как и другие узлы крыши, должны быть сплошными, цельными, выполненными из качественных материалов.

Технология выполнения работ по стыковке кровли и стен зависит от того, из какого материала сложены эти поверхности.

Факторы, действующие на примыкание

Узел примыкания кровли к стене является достаточно уязвимым участком. Именно в этом месте здания скапливается принесенный ветром мусор, задерживается дождевая вода или конденсат, оседают пыль и влага из воздуха.

Из-за загрязнений и сырости портится утеплитель, гидроизоляция и кровельное покрытие. Как это происходит?

Систематическое замерзание и оттаивание жидкости приводит к деформации кровельных материалов.

В холодное время года в зазоре между стеной и кровлей скапливается снег, после оттаивания которого образуются протечки. Поэтому место примыкания стен к кровле обязательно нужно герметизировать.

Видео:

Способ герметизации примыкания кровли к стене определяется еще на этапе проектирования.

Например, в здании с кирпичными стенами архитектор может предусмотреть установку специального козырька, закрывающего место стыка, отдельно рассчитав ширину этой детали, способ крепления и материал изготовления.

Еще один способ обустроить стык — на этапе укладки кирпичей оставить нишу в стене, в которую позже кровельщики заведут край кровельной облицовки.

В строительном деле для каждого типа кровельного материала разработаны самостоятельные методики герметизации кровельно-стенового стыка.

В некоторых технологиях используются специальные детали, произведенные на промышленном оборудовании стандартным способом, например, соединительные элементы ВС-1 и ПС-2.

Общие рекомендации по запечатыванию примыкания кровли к стене:

  • чтобы порывы ветра не сорвали материал, в месте примыкания обходимо надежно закрепить каждый слой кровельного пирога;
  • кровельные материалы и стену перед соединением очищают от масляных пятен и других загрязнений;
  • стены, сложенные из кирпичей, перед герметизацией стыка осматривают — если кладка или сам кирпич не удовлетворяют требованиям, то верхнюю часть стены оштукатуривают;
  • укладку гидроизоляции нужно проводить по сухой поверхности, дождавшись пока высохнет штукатурка;
  • перед нанесением герметика на поверхность наносят слой специальной грунтовки;
  • если слой гидроизоляции делают из рулонного материала с минеральной посыпкой (рубероид), то каменные вкрапления по всей площади будущего примыкания удаляют, чтобы нанесенный впоследствии герметик смог прочно сцепиться с гидроизоляцией.

Вместо каменной ваты на стыке кровли и стены можно использовать стандартную монтажную пену Макрофлекс. В отличие от ваты она не боится сырости и не плесневеет.

Пена разрушается под действием ультрафиолетовых лучей, поэтому ее прикрывают фартуком с одинаковыми по ширине полками, который делают самостоятельно, сгибая металлическую полосу под нужным углом.

Можно использовать обычный металлический уголок, придав киянкой нужный угол наклона полок. Фартук прикручивают к кровле кровельными саморезами, к деревянным стенам — обычным крепежом.

Узкие щели заливают полимерным герметиком. Практика показывает, что, несмотря на отсутствие вентиляции, при таком варианте заделки щели конденсат не образуется.

Герметизация кровельно-стенового примыкания

Один из самых легких в обустройстве швов — примыкание кровли из листового металла или металлопрофиля.

Здесь главное – не забыть, что нужно оставить зазоры для вентиляции кровельного пирога. Зазоры оставляют между вертикальными деталями примыкания.

Для герметизации остальной части стыка используют специализированные козырьки, сделанные из листового металла. Для установки козырька придется штробить стену по всей длине.

Узлы примыкания

Штробу ведут на 20 см ниже примыкания, глубина выемки – 3 см. Детали для обустройства примыкания перед установкой обрабатывают герметиком, а затем вставляют их верхнюю часть в канавку.

Нижнюю часть детали прижимают к кровле и фиксируют резьбовым крепежом с уплотняющими кольцами из резины. Резиновые или неопреновые шайбы увеличивают уровень герметизации кровельно- стенового примыкания.

Иногда строители заполняют штробу цементным раствором, что еще больше увеличивает прочность закрепления деталей на поверхности.

Вместо фирменных примыканий можно использовать двойные козырьки. В этом случае не потребуется штробить стену.

Верхняя часть козырька закрепляется на поверхности с помощью дюбелей, после этого вставляют нижнюю часть, снабженную защелкой.

На нижней части козырька есть кляммеры для закрепления детали на кровле. Такая конструкция обеспечивает двустороннему козырьку надежное соединение с поверхностями.

Примыкание кровли из керамочерепицы проводится согласно СНиП II-26-76 лентой из алюминия. В процессе монтажа мягкий металл принимает нужную форму и максимально плотно облегает кровлю.

Сделанный шов заливают разогретой битумной мастикой, которая затвердевает и прочно герметизирует все полости, после чего стык между кровлей и стеной станет полностью непроницаемым.

По такой же схеме герметизируют примыкание мягкой кровли к стенам. В этом случае тоже используют пластичную металлическую полоску и горячую герметизацию.

Примыкание кровли из рулонного материала можно обустроить разными способами. Чаще всего рулонный материал прикрепляют к стене приспособлением в виде деревянной планки.

Планку закрепляют саморезами с резиновыми шайбами — такой крепеж используют везде, где нужен повышенный уровень герметизации. Зазор между кровлей и стеной не должен быть больше 20 см.

Места примыкания планки к стене закрывают силиконовым герметиком. В итоге место примыкания выглядит как валик. Данный способ обустройства кровельно- стенового стыка считается наиболее надежным.

Флэшинг стыков

Технология флэшинга считается наиболее современным способом сведения кровли со стеной.

В этом случае для укрепления шва используют геотекстиль, который для лучшей водо- и воздухонепроницаемости обрабатывают несколькими слоями герметика. Каждому слою дают на высыхание от 3 до 24 часов.

Главное при обустройстве примыканий по системе флэшинга — соблюдать технологический процесс, в том числе время высыхания герметика. Если нанести последующий слой герметика позже, то это приведет к неприятным последствиям.

Если технология была досконально соблюдена, то примыкание кровли к стенам будет:

  • максимально герметичным;
  • эластичным и гибким;
  • не боящимся температурных колебаний;
  • с высокой устойчивостью к климатическим и биологическим факторам;
  • долговечным;
  • прочным.

Методом флэшинга можно быстро соединить со стенами скатную или горизонтальную кровлю, крытую рулонным материалом.

Флэшинговая мастика ложится на стены из дерева, кирпича, металла и любого другого строительного материала.

Технология производства флэшинговых стыков требует качественной очистки стен, так как именно на них будет наноситься водоотталкивающий слой.

Прочную стену без загрязнений можно просто очистить от пыли. Если крыша покрыта рулонными материалами с напылением из каменной крошки, то ее нужно очистить по всей площади будущего примыкания.

Видео:

Если этого не сделать, то кровельное покрытие не сможет достаточно прочно сцепиться со стеной и впоследствии его может сорвать ветром.

Основой флэшинга является мастичная гидроизоляция, с помощью которой вертикальные поверхности защищают от проникновения влаги.

Мастика, используемая для флэшинга, легко прилипает любой рулонной гидроизоляции. Флэшинговой мастикой обрабатывают парапеты и примыкания на кровлях.

Устройство примыкания кровли к стене по системе флэшинга:

  1. укладывают рулонную гидроизоляцию на горизонтальном участке кровли;
  2. наносят мастику ручным инструментом — толщина слоя – 1 мм, ширина слоя произвольная, но нужно обработать мастикой минимум 25 см кровли и стены;
  3. на свеженанесенный слой мастики приклеивают геотекстиль;
  4. через 24 часа на геотекстиль наносят второй слой мастики таким образом, чтобы он был шире первого на 5 сантиметров с каждого края — это обеспечит запечатывание кромок текстиля.

Систему флэшинга можно использовать только на сухих основаниях. Если просушить основание невозможно, то нужно использовать праймер.

Теперь вы знаете, как сделать примыкание кровли к стенам, и сможете защитить эту часть здания от преждевременного разрушения.

Опоры для крыши — энергоэффективность

Схема соединения плоской крыши здания и пристройки той же конструкции показана на Рисунке 5.21. Детали, связанные с перекрытиями с нижними краевыми балками, в основном те же, за исключением парапетов.

Подобрать скатную крышу пристройки к покрытиям существующего здания часто бывает трудно. Покрытие новой кровли из шифера или черепицы неизбежно чище (и, вероятно, более надежно), чем существующее.Эта проблема особенно заметна с пристройками торцевой террасы. Например, если терраса длинная, заменять всю отделку крыши было бы не только экономически, но и нецелесообразно. Было бы трудно получить согласие различных владельцев внести свой вклад в такое улучшение.

Схема вертикального сечения (без масштаба)

Примечания

1. Вариант 1: Существующая железобетонная плоская крыша, покрытая внешней обшивкой стены, срезана до этой линии. Этот вариант разрушителен, поскольку включает удаление и исправление части плиты на краю.В этом месте необходимо будет сформировать новый железобетонный бордюр, чтобы обеспечить примыкание, подобное тому, которое показано для варианта 2. Существующая крыша может быть модернизирована, чтобы соответствовать расширяющейся. В стык между старым и новым фундаментом можно вставить дюбели аналогично тому, как показано на Рисунке 5.28.

2. Вариант 2: Существующая деталь кромки сохранена, но кромка расширена, чтобы сформировать новый бордюр, соответствующий удлинению. Новый железобетонный бордюр с дюбелями, залитыми в существующую плиту.Этот вариант избавляет от необходимости разрезать бетонную плиту крыши, но требует консольного фундамента на опоре с дюбелями в существующем. Может быть удалена вся или часть обшивки существующей стенки полости вдоль упора с удлинителем. Все новые работы показаны пунктирными линиями.

3. Новая железобетонная плоская крыша надстройки, покрытая асфальтом или высокоэффективным войлоком на конической изоляции. Армирование не показано для ясности.

4. Стык между старой и новой кровлей заполнен утеплителем из пенополистирола.

5. Строительный шов покрыт алюминиевой накладкой. Алюминиевые накладки шириной 150 мм под стыковые соединения насадки для обеспечения водонепроницаемости. Незакрепленная деревянная опора под облицовкой в ​​центре для предотвращения провисания алюминия.

Рисунок 5.21 Соединение конструкции плоской кровли на краю

Тем не менее, следует рассмотреть возможность замены всего скатного кровельного покрытия небольших / средних отдельно стоящих зданий новой пристройкой. Это сделано для того, чтобы добиться более однородной отделки пристройки и оригинального здания.Общий эффект может маскировать новое расширение, как это может быть в случае с рисунками 5.22 и 5.23.

Примыкание пристройки с плоской крышей к скатной крыше уязвимо для проникновения дождевой воды. Поэтому детализация и строительство на этом перекрестке требует осторожности. Возникает типичная ошибка

Схематический изометрический эскиз (без масштаба)

Примечания

1. Пристройка — фундамент на глубине существующей или 600 мм, в зависимости от того, что больше.

2.Существующее здание.

3. Обшивка существующей кровли до обшивки или стропил.

4. Новая пластина водосточного желоба, прикрепленная к существующей обшивочной доске.

5. Новые стропила долины для соединения новой и существующей крыш.

Рис. 5.22. Боковое удлинение с скатной крышей продолжается на существующую, когда земляной фетр заправляют под новую мембрану для плоской крыши, а не поверх нее. В результате, если есть утечка в секции скатной крыши над плоской крышей, дождевая вода неизбежно будет капать на оклейку войлока и попадать в пристройку, капая через открытый край мембраны.

В случае пристройки к бунгало с плоской крышей необходимо уделить внимание согласованию высоты потолка в соседних комнатах. Этого может быть трудно добиться, если существующий карниз находится на той же высоте или почти на той же высоте, что и существующая линия потолка. Конструкции с теплой кровлей с плоской крышей, хотя и предпочтительны в большинстве случаев, неизбежно более глубокие, чем их аналоги с холодной кровлей. Это может потребовать установки перемычки над проемом, соединяющей старую и новую комнаты, из-за различий в уровнях потолка между этими зонами.

Читать здесь: Напольные абатменты

Была ли эта статья полезной?

лотков для горизонтальных полостей над горизонтальными опорами крыши

Эта статья создана для того, чтобы освежить наши знания о простом, но жизненно важном элементе общего строительства, связанном с горизонтальными устоями кровли.

В главе 7 нашего Технического руководства, ниже можно найти детали, показывающие горизонтальный упор крыши.

Одной из важнейших деталей здесь является правильное соединение лотка с полостью и отбортовкой крышки, так как отбортовка крышки должна располагаться непосредственно под поддоном для полости.

Это неправильная установка лотков с горизонтальной полостью, которая слишком часто встречается на строительных площадках.

Для того, чтобы добиться этого правильного соединения, лоток для полости должен быть уложен на тонкий слой раствора, который затем выгребается перед отверждением раствора, это все для того, чтобы обеспечить правильную установку крышки под полость. лоток.

Эта выемка из тонкого слоя раствора позволит видеть лотки с горизонтальными полостями над любым таким упором крыши во время прогулки по площадке. Следовательно, если над готовым примыканием крыши нельзя увидеть поддонов с пустотами, то методы строительства на стройплощадке необходимо обсудить с руководством строительной площадки.

На изображении ниже показано отверстие, которое должно принять навес плоской крыши из стеклопластика, где вы можете заметить, что горизонтальный поддон с полостью потерян, полностью направив вверх стык станины, в котором находится поддон.Когда это происходит чаще всего, стык станины затем шлифуется с помощью механической шлифовальной машины для удаления раствора и обеспечения проема для перекрытия стыка стыка станины.

На следующей фотографии показан аналогичный навес для плоской крыши из стеклопластика, где стык станины был отшлифован с помощью механической шлифовальной машины и где можно увидеть доказательства повреждения поддона с полостью. Именно это физическое повреждение поддона с полостью необходимо предотвратить и, кроме того, обеспечить правильную посадку поддона с полостью и окантовки крышки для удаления воды.

Абатменты для крыши и возможность попадания влаги

Эта статья была создана в попытке сосредоточить внимание на дизайне одного простого аспекта детализации примыкания крыши. Рассматриваемая область обычно возникает там, где выступ простирается перед возвышением с примыканием к односкатной крыше. Примеры таких абатментов приведены на фотографиях ниже.

На фото ниже изображена типичная планировка, при которой зона гаража / входа в жилище простирается от фасада.


Рисунок 1

Чаще всего на таких участках происходит изменение материала наружных стен, так как в мертвом пространстве будет использоваться блочная кладка, а не облицовочная кирпичная кладка, если, конечно, собственность не подлежит рендерингу.

Область, требующая большего внимания, — это место, где происходит это изменение материала. Глядя на фото выше, следует учитывать, что внешний лист кирпичной кладки — это мокрая стена, подверженная воздействию элементов, а кладка под примыканием крыши — внутренняя сухая стена, не подверженная воздействию элементов.Следует проявлять особую осторожность, чтобы избежать проникновения влаги в эту область.

Обычная проблема, отмеченная на месте, — продолжение внешней влажной стены внутренней сухой стеной. Пожалуйста, посмотрите фотографии ниже, как примеры неправильной деталировки для вашего рассмотрения.

Рисунок 2

Рисунок 3

Рисунок 4

На всех трех фотографиях показано продолжение внешней влажной стены к внутренней сухой стене в пустоте крыши до примыкания крыши.Такие детали представляют опасность бокового проникновения влаги.

Правильная деталь, которая должна быть принята на месте, — это такая, где полость поддерживается и проходит вертикально вверх, чтобы встретиться с поддоном для полости над головкой упора крыши. На рис. 1 и рис. 5 (ниже) показан правильный метод, при котором полость проходит вертикально, чтобы встретиться с горизонтальной полостью.

Рисунок 5

Для получения более подробной информации о наших технических стандартах вы можете загрузить наше Техническое руководство по здесь.

Анатомия скатной крыши жилого дома

Крыша вашего дома уходит намного глубже, чем черепица; целая сеть компонентов работает вместе, чтобы защитить ваш дом от дождя, ветра, вредителей и т. д. Хотя крыши бывают всех форм и размеров, основная анатомия остается неизменной для большинства крыш, с которыми вы столкнетесь в своей жизни. Компоненты, указанные ниже, широко известны в кровельной промышленности, поэтому важно знать их, если вы когда-нибудь собираетесь построить, отремонтировать или владеть кровлей.

Абатмент

Это место, где поверхность крыши встречается со стеной дома, а не с коньком крыши. Абатменты обычно встречаются на небольших пристройках дома, навесах или гаражах.

Профнастил (Обшивка)

Фанера или OSB, покрывающая стропила; он действует как основание крыши, на которую крепятся слои кровли.

Дормер

Вертикальный выступ, в котором обычно находится окно; Слуховые окна обычно располагаются на лицевой стороне стены или на крыше. Мансардные крыши могут быть двускатными, шатровыми, плоскими или наклонными с одной или двух сторон.

Капельный край (планка карниза)

Это металлический оклад, добавленный к краям крыши, чтобы направлять сточные воды от облицовки в желоба, защищая нижележащие элементы кровли от влаги.

Фасция

Облицовку часто называют «обшивкой». Доска — обычно деревянная, но может быть из алюминия, пластика или винила — проходит по краю линии крыши и соединяется с концами стропил. Лицевая панель обычно удерживает желоба на месте и защищена от влаги металлическим отливом.

Карниз

Часть крыши, которая нависает над краем наружных стен дома.

мигающий

Гидроизоляция — это тонкий металлический лист, устанавливаемый вокруг любого проема в крыше, чтобы предотвратить попадание воды в дом, по существу, герметизируя область вокруг проема. Установлено окладов около:

  • Дымоход
  • Мансардные окна
  • Отверстия для сантехники
  • Долины
  • Слуховые аппараты
  • Вентиляционные отверстия на крыше
    • Вентиляционные отверстия на чердаке
    • Вентиляционные отверстия на фронтонах
    • Вентс коньковый
    • Вентиляционные отверстия на потолке
Фронтон

Треугольная часть стены между двумя плоскостями крыши пересекается на коньке.Фронтонный конец — это край крыши над фронтоном, а фронтонная стена — это вся стена, на которой существует фронтон.

Водостоки и водостоки

Желоба — это пластиковые или металлические желоба, отводящие ливневую воду от края крыши. Желоба соединяются с водосточными трубами, по которым вода уносится вниз и от дома.

Бедро

Точка, в которой две поверхности крыши встречаются и наклоняются вниз.Вальмовая часть похожа на конек, но менее крутая и может существовать в нескольких частях на одной крыше (в то время как конек — это самый верхний пик крыши). Крыша с четырьмя шатрами называется крышей пирамиды, а крыша только с двумя шатрами (по шатрам на каждом конце) называется шатровой крышей.

Балки (стяжки)

Эти деревянные доски охватывают открытое пространство, соединяя две противоположные стены и поддерживая потолок внизу и / или пол вверху.Софит обычно крепится к нижней части балки.

Ридж

Самый верхний пик крыши, где встречаются две наклонные плоскости крыши.

Коньковая вентиляция

Вентиляционное отверстие, проходящее по длине конька для обеспечения дополнительной вентиляции конструкции.

Плоскость крыши

Это поверхность крыши, разделенная 4 отдельными краями.Две плоскости крыши встречаются, образуя конек.

Битумная черепица

Наружный слой и самый узнаваемый из элементов крыши. Существует много типов черепицы, и то, что лучше всего подходит для каждого дома, зависит от нескольких факторов, включая климат, бюджет, прочность / целостность конструкции и предпочтения. К основным типам кровельной черепицы для жилых домов можно отнести:

Битумная черепица — наиболее распространенное кровельное покрытие для домов в Северной Америке.Существует три основных стиля битумной черепицы:

.

Традиционная черепица: Гибкая черепица имеет одинаковый размер и форму, что придает крыше единообразный вид, и считается одним из самых недорогих вариантов кровли для жилых домов.

Архитектурная черепица (ламинат, размерная): Эта черепица высококачественная, долговечная и узнаваемая по создаваемому пространственному виду.Они многослойные, состоят из тяжелой стекловолоконной основы с минеральными гранулами с керамическим покрытием, залитыми водостойким асфальтом.

Дизайнерская черепица (люкс): Эта черепица обеспечивает максимальную долговечность, а также эстетику натурального сланца или кедра по цене, которая намного доступнее, чем настоящий сланец или кедр. Следует иметь в виду, что, поскольку они многослойны и чрезвычайно качественны, они вдвое тяжелее кровли, чем черепица с тремя выступами.

Софит

Горизонтальная законченная нижняя сторона карниза, когда карниз выходит за внешнюю стену. Софиты обычно перфорированы или вентилируются, чтобы обеспечить приток воздуха в чердак. Эти отверстия называются нижними отверстиями.

Фермы и стропила

Каркас из деревянных балок, поддерживающих крышу. Стропила — это балки стропильной фермы, идущие сверху вниз.Все остальные кровельные материалы опираются на ферму и ее стропила.

Подложка

Подложка — это водостойкий слой, устанавливаемый непосредственно на обшивку под черепицей, чтобы обеспечить дополнительный слой защиты от влаги и ветра. Материал основания может включать пропитанный асфальтом войлок или синтетический материал, который обычно изготавливается из долговечных полимеров для повышения прочности, долговечности и влагостойкости. Синтетическая подкладка лучше защищает от непогоды, поэтому она обычно дороже войлока.

Долина

Впадина создается там, где две скатные поверхности крыши соединяются и выступают внутрь, создавая V- или W-образную форму. Желоба имеют длинный плоский кусок металла с V-образным или W-образным обжимом. Можно укрыть ендовицу битумной черепицей, но более эффективна металлическая гидроизоляция.

Водонепроницаемый барьер (WRB)

Тонкий слой материала, установленный под черепицей для защиты крыши от ледяных плотин, дождя и ветра.Некоторые WRB, представленные на рынке, также действуют как замедлители образования пара, что означает, что они пропускают через себя очень мало водяного пара. Добавление вторичного водного барьера (SWB) может дать вашей крыше право на получение дополнительного страхового кредита. За дополнительной информацией обращайтесь к своему кровельщику.


Ваша крыша — сложная, важная часть вашего дома, но вы можете быть уверены, что наши специалисты прошли обширную подготовку, имеют полную лицензию и застрахованы, а также знакомы с требованиями, установленными стандартами FBC.Чтобы узнать больше о кровельных терминах, посетите наш глоссарий кровельных терминов.

AKVM — кровельная компания вашего родного города, сертифицированная Owens Corning, GAF, Atlas и Boral Tile в качестве предпочтительного подрядчика. Позвоните нам сегодня, чтобы запросить бесплатную оценку.

Зона упора

— обзор

6.17.10.1 Геолого-гидрологические условия

Геологические условия. Река Тевиот на месте плотины врезана в местность примерно на 20–30 м. По берегам рек присутствуют изолированные выходы горных пород, но боковые откосы обычно имеют размер 2H: 1V.Ущелье реки врезано в рыхлый кварцофельшпатовый сланец с пологой слоистостью. Присутствует тонкая мантия из лёсса и коллювия, а степень выветривания сланцевой породы отражается в переменных боковых склонах ущелья. Скала умеренно выветрилась до около 588 м и слегка выветрилась до около 581 м на уровне реки. Горизонтальные расслоения присутствуют в устоях, хотя не было обнаружено широких срезов непосредственно под руслом реки. Наборы круто падающих ортогональных швов присутствуют на всем участке, некоторые из них заполнены илом после релаксации массива горных пород.Очень высокие потоки воды (> 100 люгеонов) были измерены в неглубоких релаксированных зонах упора во время тестирования пакера, но условия низкой проницаемости (обычно 0–5 люгеонов) были измерены в породе ниже релаксированной зоны.

Гидрология. Участок плотины расположен в 7 км ниже регулируемого выхода озера Онслоу. Площадь водосбора над плотиной составляет 209 км 2 , а вероятный максимальный пик паводка (PMF) был оценен на уровне 335 м 3 s −1 .Проектная пропускная способность водосброса установлена ​​на уровне 0,6 PMF (= 200 м 3 с −1 ), с учетом возможности пропуска полного потока PMF. В озере Онслоу предусмотрено водохранилище, и объем, заполненный низкой плотиной, не внесет значительного вклада, помимо ежедневного балансирования стока. Озеро Онслоу было углублено в период строительства, чтобы снизить пиковый расход реки и отводных работ.

6.17.10.2 План участка

Расположение плотины было продиктовано, прежде всего, необходимостью находиться в пределах 200 м ниже по течению от портала туннеля, который питает трубопровод низкого давления и водоотвод, чтобы эффективно использовать топографию.Подробные решения по планировке плотины были приняты на основе соображений разработки карьера вблизи правого устоя, пригодности для временной схемы отвода и местных условий породы в основании. План расположения участка представлен как Рисунок 2 . Масштабы разработки были недостаточно велики, чтобы оправдать затраты на создание, обычно связанные с производством RCC, но, строго контролируя затраты на установку и производство, можно было экономично производить относительно небольшое количество требуемого RCC.

Отводные и выходные работы. Пропускная способность 19 м. 3 с. −1 была обеспечена с использованием сдвоенных стальных труб диаметром 1600 мм, заключенных в обычный бетон, для обеспечения отвода потока и последующих эксплуатационных сбросов в русло реки. Эта пропускная способность (при превышении уровня перемычки) была выбрана с оцененной вероятностью превышения 11% в течение критического 4-месячного периода строительства RCC. Поскольку небольшой резервуар может быть эффективно обезвожен для основных работ по техническому обслуживанию, для остаточного потока, компенсации потока и обезвоживания предусмотрен только простой редуктор выпускного регулирующего клапана.Принятие сдвоенных трубопроводов позволило поддерживать минимальные потоки во время перехода от отвода к рабочему режиму и во время последующих работ по техническому обслуживанию.

Водосброс. Водосброс шириной 28 м включает в себя выступающий гребень и ступеньки для рассеивания энергии, переходящие в эффективный уклон 0,8H: 1V. Номинальный расход ступени для гребня длиной 28 м на глубине 593 м показан на Рис. 3 . Отрезок железобетонной тренировочной стены поверх RCC на каждом устое направляет водосброс в основное русло реки вниз по течению.Успокоительный бассейн образован естественным боковым сжатием непосредственно вниз по течению от плотины, и в первоначальном русле реки был построен обычный бетонный перрон.

Рис. 3. Номинальный расход водосброса.

Поперечное сечение. Большие плотины RCC обычно включают в себя сформированную вертикальную поверхность выше по течению [2] для максимально эффективного использования используемого объема RCC. Однако небольшой размер этой плотины и стремление достичь максимальной длины пути просачивания вдоль открытых стыков в опорной породе привели к принятию несформированного профиля забоя, как показано на Рис. 4 .Конструкция имеет высоту около 16,5 м, длину 65 м и бетонный объем около 7000 м³. Плотина была построена непрерывными 300-миллиметровыми лифтами (два лифта в день) с усадочными швами, вырезанными виброплитой на 14-метровых центрах. Обычный бетон заложен в засыпку речного русла, а гребень был детализирован из обычного бетона, чтобы обеспечить повышенную механическую прочность и морозостойкость по сравнению с RCC. Обогащение цементным раствором RCC [3] использовалось в зонах контакта абатментов и вокруг водных заграждений для улучшения водонепроницаемости.Между подъемниками использовалась подстилка из цементного раствора шириной 3 м для контроля утечки. Дальнейшие вопросы РКЦ обсуждаются в Справочных материалах 4–6.

Рисунок 4. Типичное поперечное сечение.

6.17.10.3 Конструкция и эксплуатационные характеристики смесителя RCC

В проекте предусматривалось включение четырех зон RCC в плотину. Объемным размещением был немодифицированный ПКК, поставленный с завода. RCC был модифицирован за счет введения in situ цементно-водного раствора (RCC, обогащенного цементным раствором или GE-RCC) для улучшения прочности на сдвиг, долговечности, адгезии и гидроизоляции в выбранных областях плотины, таких как зоны контакта устоев и вокруг водных остановок, а между подъемниками в стратегических районах использовался цементный раствор для перекрытия возможных путей утечки.Дополнительная модификация RCC на месте , которая потенциально могла бы подвергнуться воздействию мороза и сброса водосброса, была предусмотрена в проекте вместо конструкционного бетона с обычными дозировками. Окончательное решение об использовании этой смеси с воздухововлекающими добавками зависело от результатов полевых испытаний. ПКК производился преимущественно из дробленого сланцевого заполнителя, добытого на месте. Сланцевая порода, полученная из карьера, имела предел прочности при неограниченном сжатии по слоистости в диапазоне 20-40 МПа и предел прочности при растяжении по слою, равный 0.7–1,0 МПа. Суммарное поглощение (предел <1%) было удобной мерой степени выветривания в карьере. Сланцевый продукт имеет тенденцию к образованию чрезмерного количества илистой мелочи по сравнению с полученной фракцией песка, поэтому импортный песок Roxburgh был добавлен в смесь для достижения требуемого гранулометрического состава. Не было источника летучей золы или другого заменителя цемента, поэтому использовался только низкотемпературный цемент с водовосстанавливающим агентом. Изначально для смеси RCC была установлена ​​долговременная прочность на сжатие 15 МПа (средняя) на основе предполагаемого содержания цемента, но эта цифра была выше, чем необходимо для структурных требований во внутренних зонах плотины.Обычный бетон и / или воздухововлекающий раствор GE-RCC для использования в открытых зонах имел заданную 28-дневную прочность на сжатие 25 МПа.

Лабораторные испытания. Первоначальные лабораторные испытания сланцевых агрегатов, полученных из отвальных выработок, были использованы для установления определенных критериев приемлемости агрегатов, которые будут извлечены из производственного карьера на месте. Степень выветривания образцов породы была оценена для установления критериев выветривания, дробления и поглощения для производственного карьера.Лабораторные пробные смеси [7] начинались с кривой градации смеси заполнителя и песка при 30–38%, превышающей 4,75 мм, затем постепенно увеличивающейся до 52%, превышающей 4,75 мм. Наиболее подходящая пробная смесь была создана с 50% проходом 4,75 мм и 18% просеянным Roxburgh East Sand. Было исследовано содержание цемента 135, 143 и 150 кг м -3 , при этом смесь 150 кг м -3 была принята для полевых испытаний. Были исследованы отношения вода / цемент от 0,8: 1 до 1,0: 1 (мас. / Мас.), И было принято 0,9: 1 мас. / Ц. С высокопроизводительным водоредуктором для получения консистенции Vebe около 25 с.Аппарат Vebe был основан на методе испытаний USAC CRD C53-96a, модифицированном для работы с вибростолом с частотой 50 Гц. Прочность на сжатие в течение 91 дня этой принятой смеси была испытана при 15,5 МПа. Обогащение раствора принятой лабораторной смеси было исследовано при общем содержании цемента в диапазоне 215–285 кг · м –3 , при общем соотношении воды / цемента от 0,70: 1 до 0,80: 1 (осадка 40–180 мм).

Воздухововлечение было достигнуто путем перемешивания раствора для обогащения, но окончательное содержание воздуха в смеси оказалось нестабильным.Было обнаружено, что перемешивание раствора требует значительных затрат энергии, и наиболее эффективное распределение раствора было достигнуто за счет помещения раствора в нижнюю часть подъемника и позволяя тяжелому заполнителю вытеснять аэрированный раствор под действием вибрации. Очень высокое содержание воздуха, необходимое в растворе, снизило его плотность до такой степени, что он не сразу переместится в нижележащую смесь RCC. Переход от свойств нулевой осадки к свойствам низкой осадки показан на Рис. 5 .

Рисунок 5.Обогащение раствора.

Было обнаружено, что 91-дневная прочность на сжатие лабораторных образцов GE-RCC находится в диапазоне от 17,0 до 21,5 МПа, что значительно ниже целевого значения 25 МПа. Решение об использовании GE-RCC с воздухововлекающими добавками на нижнем забое было зарезервировано в ожидании результатов полевых испытаний.

Полевые испытания. После производства заполнителей из местного карьера и ввода в эксплуатацию завода по производству мельниц 7 января 1999 года была построена пробная площадка, которая включала в себя формованный ступенчатый забой.Уплотнение с помощью самоходного однобарабанного вибрационного катка Dynapac CA151 шириной 7,5 т и шириной 1,67 м было проверено, чтобы подтвердить, что этот агрегат, который был уже и легче, чем указанная установка, подходит для данной области применения. Целевое уплотнение составляло 98% от теоретической плотности без воздуха (TAF), то есть максимум 2% воздушных пустот. Как низкочастотный, так и высокочастотный режимы оказались подходящими для 8–10 проходов на подъемниках 300 мм. Смесь RCC в это время все еще была несколько песчаной (50% проходила 4,75 мм) и сухой (Vebe 25 с).Двухзондовый измеритель ядерной плотности (NDM), как указано, не был доступен в Новой Зеландии, поэтому однозондовое устройство Troxler 3440, обычно используемое для испытаний грунта, использовалось при глубинах прямой передачи 100 мм и 250 мм. Было обнаружено, что совокупная градация RCC испытательной прокладки находится на тонкой стороне указанной оболочки: 8–10% проходят через 75 мкм и 52% проходят через 4,75 мм. Было обнаружено, что для достижения удовлетворительной обрабатываемости смеси необходимо дополнительное количество воды. Соотношение воды и воды нужно было поднять примерно до 1.15: 1, и были опасения, как это повлияет на силу. Результаты 7-дневной прочности на сжатие подушки составили 7,5–8,0 МПа, хотя некоторые результаты испытаний были всего лишь 5 МПа. Производство началось с увеличения содержания цемента до 162 кг м −3 , а прочность была установлена ​​путем дальнейших испытаний.

Обогащение смеси, помещенной в пробную подушку, оказалось нецелесообразным в других количествах, кроме очень малых, из-за степени вибрации, необходимой для достижения эффективного перемешивания.Погружные вибраторы (электрические 50 мм) оказались недостаточно мощными, что противоречило лабораторному опыту, который показал, что риск избыточной вибрации был реальной возможностью. Было принято решение не переходить к производству полностью воздухововлекающего пластика GE-RCC, и для нижней забойной зоны был принят обычный бетон.

Производство ПКК. Меры по контролю качества включали мониторинг устойчивости заполнителя к раздавливанию и атмосферным воздействиям, а также абсорбции и прочности заполнителя; промывка влажной смеси; и ускоренное отверждение испытательных цилиндров, чтобы ежедневно получать информацию о производительности.Технологичность измеряли на приборе Vebe. Эффективность уплотнения контролировали с помощью NDM, чтобы подтвердить, что пустоты были ниже 2% предела. Для поддержания температуры смешения ниже 20 ° C требовалось водяное охлаждение агрегатов. Поскольку смеситель для мельницы работает в режиме непрерывной подачи, а не в периодическом режиме, возникла необходимость в постоянном получении обратной связи по выходным данным. Интенсивный мониторинг первых шести подъемов привел к дальнейшим изменениям в конструкции смеси, как показано на Рис. 6 .Классификация была изменена для уменьшения содержания песка за пределами указанного диапазона и увеличения содержания воды. Целевая консистенция Vebe составляла 16 с, и влажная смесь показала значительно улучшенную стойкость к расслоению в разгрузочном бункере. Было сохранено содержание цемента 162 кг м -3 , и было принято соотношение в / ц 0,96: 1.

Рисунок 6. Сортировка агрегатов РКК.

Результаты уплотненной плотности были близки к 98% пороговому значению TAF, но измерения в диапазоне 97–98% не были редкостью.Результаты показаны на рис. 7 , с результатами плотности TAF выше 100%, что указывает на небольшую изменчивость в смеси и / или методе испытаний NDM.

Рис. 7. Плотность RCC уплотненного во влажном состоянии.

Результаты 7-дневной прочности на сжатие изначально были противоречивыми и варьировались от 5 МПа до 10 МПа и выше. Разница в совокупных запасах и сложность поддержания калибровки завода считались ключевыми факторами, влияющими на стабильность работы. Смесь, принятая для основной части продукции (подъемник 8 и выше), не менялась, но управление смесительной установкой было улучшено с подъемника 24, как показано на Рис. 8 .Краткое изложение дизайна представлено в таблице ниже.

Рисунок 8. Вариация производства РКК.

Немодифицированный RCC GE-RCC
Объем мелочи 11,2% Затирка с / с 1,00
Норма 9044 9044 Паста / раствор 9044 9044 Паста / раствор 9044 200 кг м −3
Цемент 162 кг м −3 Эффективный цемент 231 кг м −3
Вода / цемент 1.08 Эффективный w / c 1.05

Прирост прочности на сжатие для испытательных цилиндров RCC, взятых от подъемника 24 и далее, показан на Рис. 9 . Средняя, ​​10-процентная и 90-процентная прочность на сжатие испытательных цилиндров диаметром 150 мм показана для ускоренных 18-часовых испытаний при 65 ° C вместе с лабораторными испытаниями на 7-, 28- и 90-дневные испытания. Испытание ускоренного отверждения с 24-часовым циклом обработки дало разумную степень корреляции с прочностью цилиндров, отвержденных в лаборатории, как показано на Рис. 10 .

Рисунок 9. Прирост силы ПКР.

Рисунок 10. Корреляция ускоренного теста.

Обычный бетон был оставлен для забоя вниз по потоку и высокоуровневых зон забоя вверх по потоку. Обогащение цементного раствора ограничено зонами контакта абатмента и водонепроницаемости, для которых не требуется более высокая прочность на сжатие. Для достижения требуемой эффективности перемешивания в полевых условиях использовался раствор с более высоким содержанием воды (1: 1 в / ц).

Обогащение цементного раствора (без воздухововлечения) оказалось наиболее эффективным при общем содержании цемента около 230 кг · м −3 , осадке менее 40 мм и прочности на сжатие, эквивалентной прочности основного RCC. смешивание.

Неправильная прошивка может вызвать протечки на крыше

Утечки возникают в основном в точках проникновения и переходов. Если протечка крыши происходит в открытом пространстве крыши, это, вероятно, из-за какого-либо повреждения или просто изношенность. Большинство ремонтов крыш производятся вокруг проходов и переходов.

Проходы — это вентиляционные отверстия, световые люки и дымоходы. Переходы — это ваши впадины, опоры стен, такие как слуховые окна, и дополнительные врезки.Все это требует специальных окладов, чтобы обеспечить водонепроницаемость вашей крыши. Неправильные или несоответствующие гидроизоляции означают, что крыша протечет раньше, чем позже.

Отливы обычно представляют собой металлические детали, сформированные и запечатанные в кровельных материалах там, где крыша останавливается, поворачивается или меняет высоту. Они также привязываются к сайдинговым стенам и возвращают фасции. Они — сила вашей крыши, которая принимает стремительную воду там, где она может накапливаться, предотвращает ее попадание в ваш дом или чердак, поворачивает ее вниз по склону и направляет ее с вашей крыши накануне.Целостность кровельных плит напрямую влияет на механическое функционирование вашей крыши и на то, насколько хорошо она будет отводить воду.

Большинство кровельных окладов типичны по своей конструкции и сферам применения. Здесь важно отметить, что спецификации мигания, изложенные в кодах, устанавливают базовые требования. Это означает, что то, что принято, является минимальным требованием. То, что используется чаще всего, не является неправильным, но вполне может быть неадекватным. У большинства крыш есть свои особые потребности, и то, как учитываются детали этих потребностей, позволяет установить водонепроницаемость крыши.

Обсуждение с вашим кровельщиком различных точек высвечивания вокруг вашей крыши может иметь большое значение для обеспечения того, чтобы вы получили необходимый тип гидроизоляции, чтобы улучшить способность вашей крыши отводить воду. Во Флориде выпадает более 52 дюймов осадков в год, и мы подвержены очень сильному ветру. Любое обсуждение кровельных кровельных покрытий должно проводиться с учетом этой информации. Сообщите кровельщику, что вас беспокоит, как он намеревается осветить вашу крышу, и вы заинтересованы в увеличении количества операций по прошивке там, где это необходимо или просто хорошая идея.

Профессиональный кровельщик будет впечатлен тем, насколько вы хорошо информированы, и должен с удовольствием воспользоваться возможностью подробно объяснить, как он может улучшить атмосферостойкость вашей новой крыши. Не позволяйте кровельщикам отклонять ваши вопросы или игнорировать ваши опасения. Если они это сделают, это не тот кровельный подрядчик, которого вы хотите использовать. Не ждите, пока начнутся кровельные работы. Это важная тема, и ее следует обсудить на первой встрече.

Есть еще вопросы? Свяжитесь с нами сегодня!

Вентиляция карниза / Поток воздуха в пространстве на крыше 10 мм Вентиляционное отверстие в фасции 20-метровый пакет Вентиляционные отверстия длиной 1 м Кровельные материалы и инструменты halocharityevents.com

Вентиляция карнизов / Поток воздуха в пространстве на крыше 10 мм Вентиляционные отверстия в фасции 20 метров в упаковке 1 м Длинные вентиляционные отверстия Кровельные материалы и инструменты halocharityevents.com
  1. Дом
  2. Сделай сам и инструменты
  3. Строительные материалы
  4. Строительные материалы
  5. Кровля
  6. Вентиляционные отверстия
  7. Вентиляция карнизов / Поток воздуха в пространстве на крыше 10 мм Вентиляционные отверстия в фасции 20-метровые вентиляционные отверстия длиной 1 м

: Инструменты и инструменты Измерительная упаковка, сланцы, Предмет Количество в упаковке: 20, Характеристики продукта: длина м. Для установки вентиляционное отверстие должно быть прибито к верхней части лицевой панели через крепежные отверстия, предусмотренные по всей длине.Расход воздуха 000 мм² на метр. Бесплатная доставка по соответствующим критериям заказам на сумму от 20 фунтов стерлингов. Каждая полоса имеет длину 1 метр e. Тонкая линия Manthorpe над облицовкой вентилятора обеспечивает приток воздуха в пространство крыши между войлоком и облицовкой. Подходит для любой черепицы и шифера. крыша примыкает к внешней стене дома, Магазин 10 мм над фасадной вентиляцией — вентиляционные отверстия длиной 1 м — вентиляция карниза / воздушный поток в пространстве на крыше, легко фиксируется в верхней части облицовки, обеспечивает 0, 20-метровый пакет, 10 мм вентиляционные полосы на фасции предоставить 10.длина карниза. Вентиляционное отверстие подходит для любой черепицы и шифера. Изделие имеет гладкую переднюю кромку, позволяющую незаметно располагаться на верхней части панели. Обеспечивает вентиляцию карниза и приток воздуха в пространство под крышей. Вентиляционные отверстия над лицевой панелью, разработанные с четкими точками крепления, поставляются в комплекте с противомоскитным экраном и не сминаются, а тонкая линия над облицовкой вентилятора обеспечивает приток воздуха в пространство под крышей между войлоком и фасция. под войлоком. Используется для обеспечения вентиляции примыканий плоских крыш путем их установки в приподнятую деревянную раму в том месте, где 10 мм над лицевой панелью — вентиляционные отверстия длиной 1 м — вентиляция карниза / воздушный поток в пространстве под крышей.независимо от профиля и может быть облицована простой черепицей или доской, упаковка g 10 покрывает 10 метров, расход воздуха 000 мм² на метр, деформация во время установки. Продукты достаточно прочные, чтобы их можно было использовать с любой черепицей по длине, сдержанный дизайн.






перейти к содержанию

Вентиляция карниза / потолочного пространства Воздушный поток 10 мм над вентиляционным отверстием фасции 20-метровый пакет Вентиляционные отверстия длиной 1 м



Пилинг и палка для плитки Неклейкие декоративные наклейки на плитку Синяя мозаика для кухни Backsplash Ванная комната 6 листов-20×20 см 8×8 дюймов Наклейки на 3D-имитацию плитки.IP66 Всепогодное ночное видение Наборы для наружного наблюдения с сетевым видеорегистратором Беспроводная система камеры видеонаблюдения CANAVIS 4CH HD 720P Беспроводные системы видеонаблюдения с 4-мя пулевыми камерами безопасности 1MP, Орбитальное кольцо для туалетного полотенца / Держатель рулона Хромированное кольцо, Celbon SUS304 Кольцо для полотенца для ванной комнаты из нержавеющей стали Хромированная отделка Настенное полотенце Держатель для стойки для туалета и ванной…, карта поиска 10 комплектов Деревянный ящик Сундук Прямоугольная застежка Застежка-защелка Защелки Бронзовый тон 30 x 30 мм, Вентиляция карниза / Поток воздуха в пространстве на крыше 10 мм Вентиляционное отверстие на фасции 20-метровое отверстие Вентиляционные отверстия длиной 1 м , верстак с Один ящик для хранения Pegboard Полка Pegs Workshop Garage 1150x550x1400mm, — замок высокого уровня безопасности по британскому стандарту BS EN 1303: 2005.Замок Yale Anti-Bump евроцилиндр полированная латунь 45/55 4 Всего с 1 дополнительным ключом 100 мм в целом. GEDORE R

415 Шестиугольное зерно. Стойка для покрышек из стальной конструкции Froadp в двухслойных стеллажах для мастерских Стеллажи для гаражей Ободные стеллажи для тяжелых условий эксплуатации. Mumusuki 90 ° Зажим для стекла для душа из нержавеющей стали Держатель для стеклянной двери для душа для ванной комнаты Опорный кронштейн для петель. Вентиляция карниза / Поток воздуха в пространстве на крыше 10 мм Вентиляционное отверстие в фасции 20 метровый комплект Вентиляционные отверстия длиной 1 м , Spelsberg Abox 025 Sb-L Junction Box 80290701 Junction.Стоимость набора для полива сада из пористой трубы / водосливного шланга Wise 50 м. Размер упаковки: 3 PHILIPS LIGHTING 11PLS8274PINB LAMP PL-S 11W / 827 / 4P Epitome Certified. Многофункциональный самонастраивающийся инструмент с адаптером для сверлильного патрона Magic Socket Универсальный торцевой ключ 7-19 мм, торцевой гаечный ключ с деревянными сильфонами Yestter Сильфоны для камина Большие сильфоны для камина Воздуходувка Деревянная воздуходувка для камина и барбекю для быстрого разжигания огня для кемпинга Гриль для барбекю Зажигалка для камина 48,5 X 19 см. Вентиляция карниза / потолочного пространства Воздушный поток 10 мм над лицевой панелью Вентиляционные отверстия в упаковке 20 метров Вентиляционные отверстия длиной 1 м ,


Вентиляция карниза / Поток воздуха в пространстве на крыше 10 мм над вентиляционным отверстием фасции 20-метровый пакет Вентиляционные отверстия длиной 1 м

Вентиляция карниза / Поток воздуха в пространстве на крыше 10 мм над вентиляционным отверстием фасции 20-метровый пакет Вентиляционные отверстия длиной 1 м

Упаковка: Вентиляционные отверстия длиной 1 м. Вентиляция карнизов / Поток воздуха в пространстве под крышей. Вентиляционное отверстие на 10 мм над лицевой панелью, 20 метров, бесплатная доставка при соответствующих заказах на сумму 20 фунтов стерлингов или более. Pack), хорошие товары онлайн СЕЙЧАС, покупайте в лучшем магазине, любите, покупайте, делитесь, наслаждайтесь бесплатной доставкой для всех заказов! Вентиляционные отверстия Вентиляция карнизов / Поток воздуха в пространстве на крыше 10 мм Вентиляционные отверстия в фасции, 20 метров, длина 1 м, Вентиляция карнизов / Поток воздуха в пространстве на крыше 10 мм, Вентиляционные отверстия в фасции, 20 метров, вентиляционные отверстия, длина 1 м.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
