Правила привязки колонн и стен к координационным осям

Правила привязки колонн и стен к координационным осям

Основные размеры здания в плане измеряются между координационными осями, которые образуют геометрическую основу плана здания. Оси, идущие вдоль пролетов здания и располагаемые параллельно нижней кромке чертежа, называются продольными и обозначаются заглавными буквами русского алфавита (см. схему ниже):


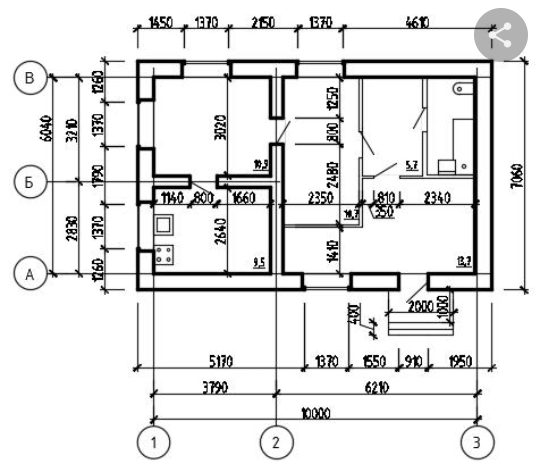

План одноэтажного промышленного здания с разбивочными осями и их маркировками

Оси, пересекающие пролеты, называются поперечными и обозначаются цифрами; система пересекающихся осей здания в плане образует сетку координационных осей, которая служит системой координат для плана здания. Применение при строительстве зданий типовых конструкций требует строго определенного их расположения (привязки) по отношению к. координационным осям.

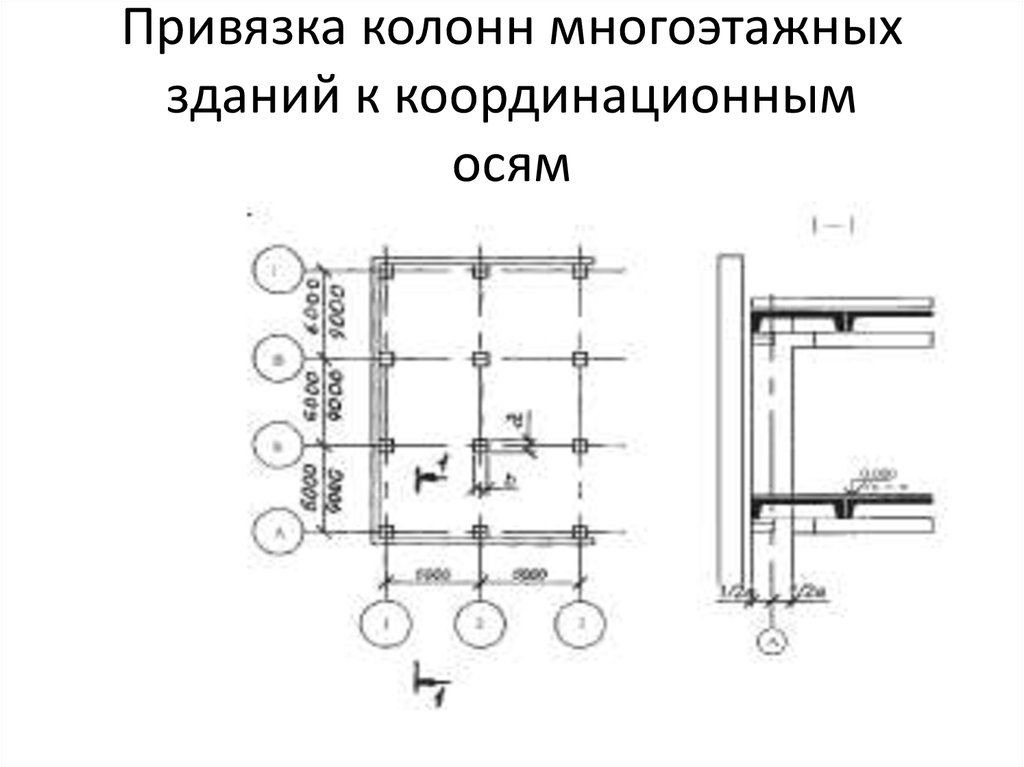

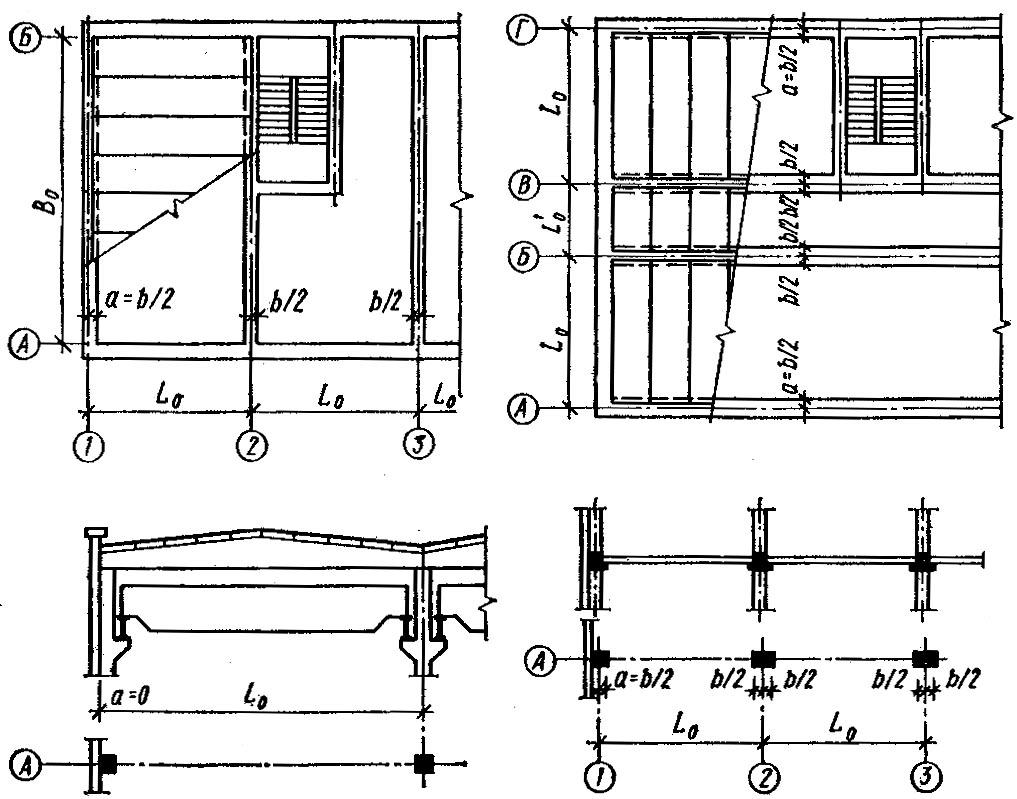

Под привязкой понимают расстояние от координационной оси (продольной, поперечной) до грани или геометрической оси конструктивного элемента. Все виды оборудования привязываются на плане цеха размерами к этим же координационным осям здания.

Для унификации и взаимозаменяемости конструкций колонны и стены располагают относительно координационных осей с соблюдением определенных правил привязки. Наружные грани крайних колонн и внутренние поверхности стен совмещают с продольными координационными осями. Такая привязка называется нулевой и осуществляется в зданиях без мостовых кранов (см. схему ниже, поз. а) и в зданиях, оборудованных мостовыми кранами грузоподъемностью до 30 т, при шаге колонн 6 м и высоте от пола до низа несущих конструкций покрытия менее 16,2 м (см. схему ниже, поз. б). Наружные грани колонн крайнего ряда и внутренние поверхности стен смещают относительно продольных координационных осей на 250 мм в зданиях, оборудованных мостовыми кранами грузоподъемностью до 50 т (см.

схему ниже, поз. в).

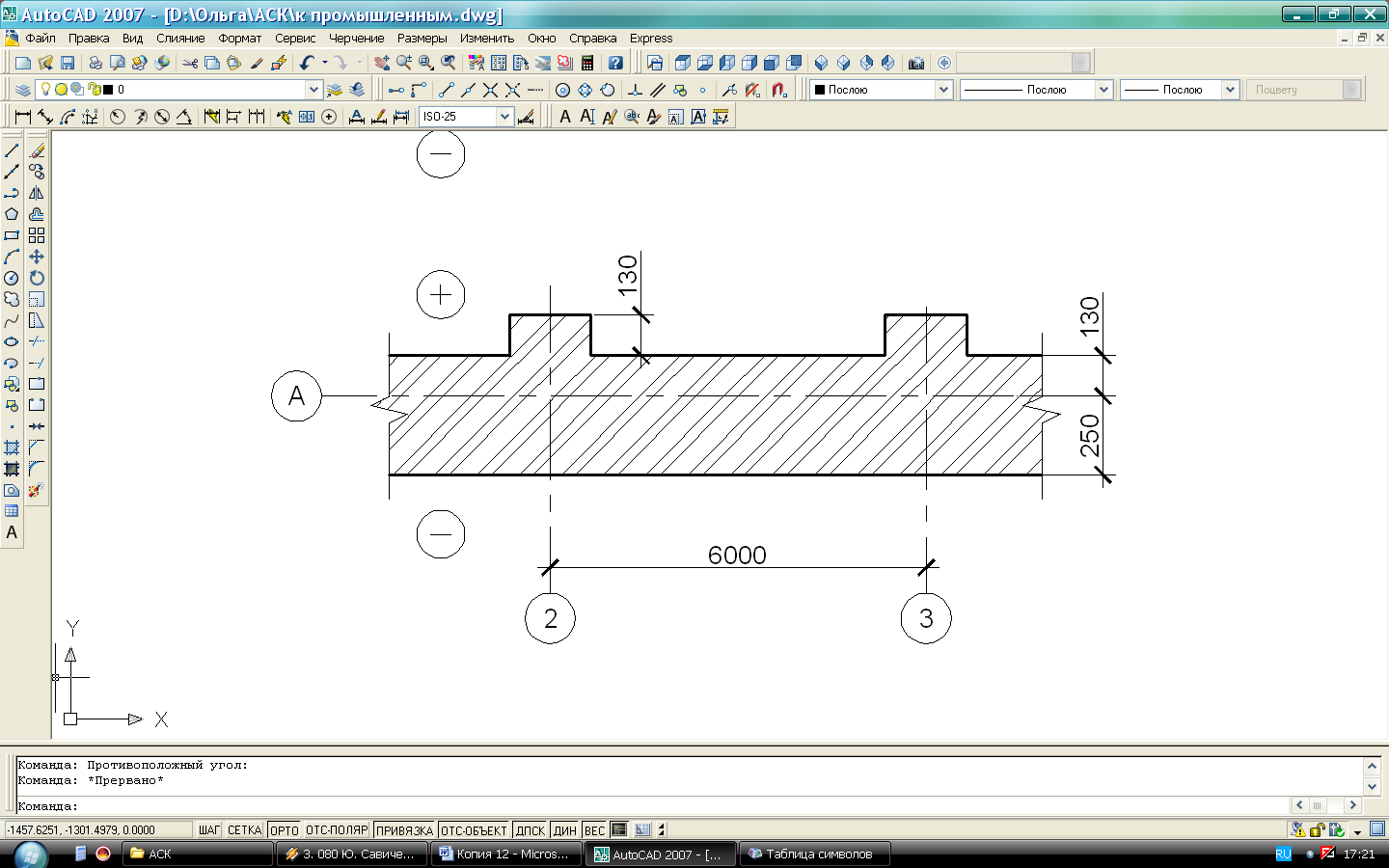

Привязка крайних колонн и наружных стен к продольным разбивочных осям в зданиях

Привязку к поперечным координационным осям колонн и торцовых стен осуществляют по следующим правилам: геометрические оси сечения колонн, за исключением колонн в торцах здания и колонн, примыкающих к температурным швам, должны совмещаться с поперечными координационными осями (нулевая привязка) , геометрические оси торцовых колонн основного каркаса нужно смещать с поперечных координационных осей внутрь здания на 500 мм, внутренние поверхности торцовых стен должны совпадать с поперечными координационными осями (см. схему ниже слева):

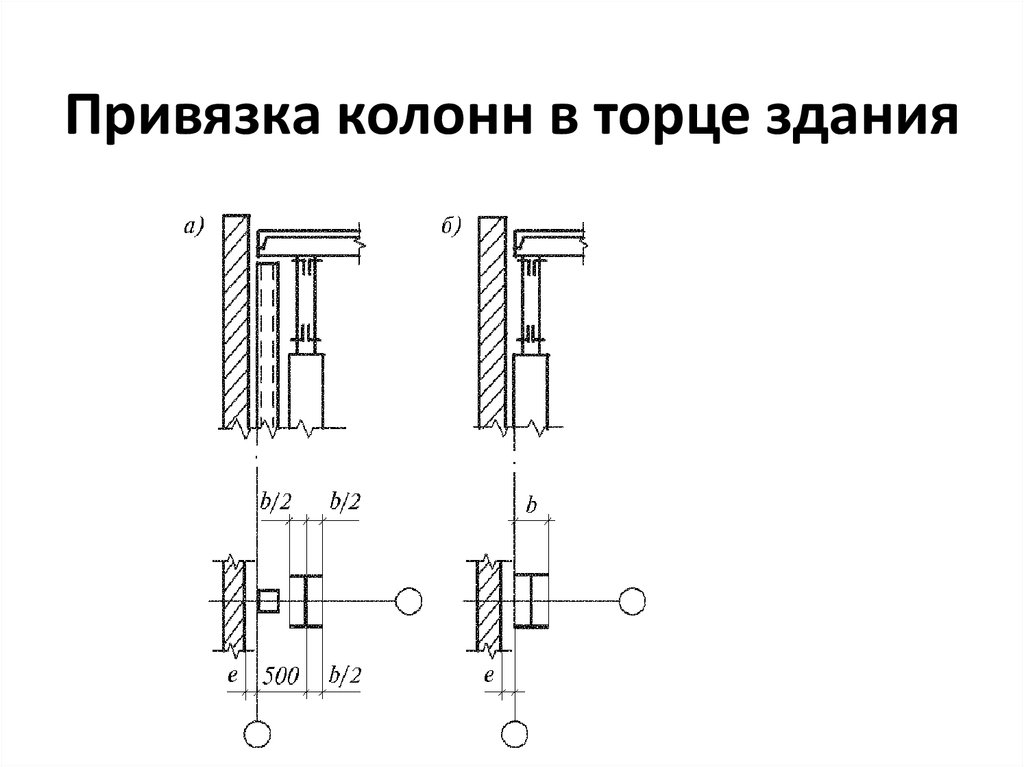

Привязка торцовой колонны и стены к поперечной разбивочной оси

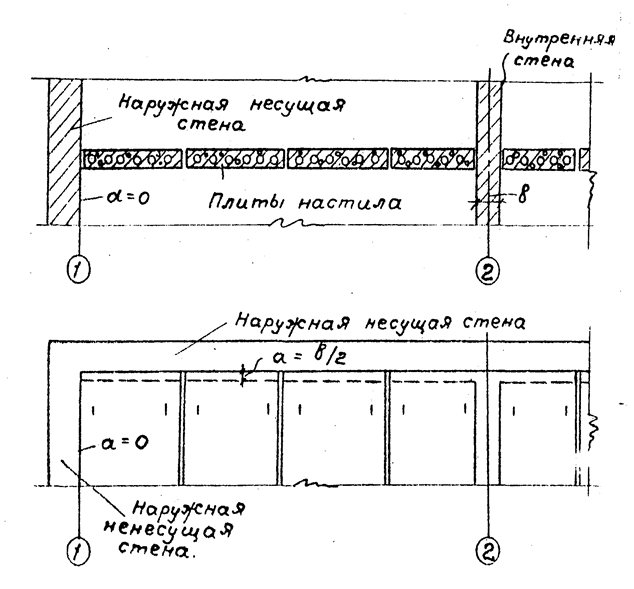

Привязка несущих наружных стен из крупных блоков и кирпича к продольным разбивочным осям здания
Привязку несущих наружных стен осуществляют по следующим правилам: при непосредственном опирании на стены плит покрытий внутреннюю поверхность стены нужно отнести от продольной координационной оси внутрь здания на 150 мм для стен из крупных блоков и на 130 мм для кирпичных стен (см. схему выше справа, поз. а). В случае опирания на стены несущих конструкций балок, ферм поверхность стен смещают от продольной оси внутрь здания на 300 мм для блочных стен при их толщине 400 мм и на 250 мм — для кирпичных стен при толщине 380 мм (см. схему выше справа, поз. б). При кирпичных стенах толщиной 380 мм с пилястрами 130 мм расстояние от продольной оси до внутренней поверхности стены должно быть равно 130 мм (см. схему выше справа, поз. в).

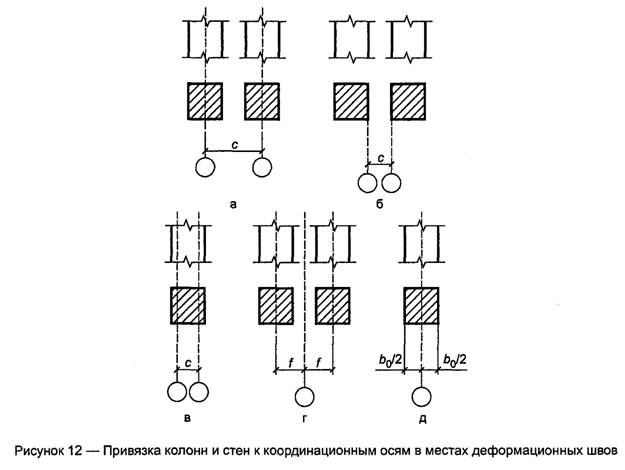

Привязка колонн каркаса в местах устройства швов осуществляется следующим образом. В зданиях с железобетонным каркасом в местах расположения швов устанавливают парные колонны. При этом ось температурного шва должна совпадать с поперечной координационной осью, а оси колонн смещают относительно координационной оси на 500 мм (см. схему ниже — привязка колонн среднего ряда к поперечной разбивочной оси в месте температурного шва, где 1 — средний ряд колонн).

Продольные температурные швы в зданиях с железобетонным каркасом следует устраивать на двух колоннах со вставкой, в зданиях с цельнометаллическим и смешанным каркасом температурные швы располагают на одной колонне. Варианты привязки колонн к координационным осям показаны на схеме ниже:


Варианты привязки колонн в местах продольных температурных швов в зданиях при размерах между осями

Перепад высот между пролетами одного направления в здании с железобетонным каркасом рекомендуется осуществлять на двух колоннах со вставкой. Конструкцию примыкания двух взаимно перпендикулярных пролетов следует также осуществлять на двух колоннах со вставкой. При этом ось колонн продольных пролетов, примыкающих к поперечному пролету, смещают с поперечной координационной оси на 500 мм.

Деформационные швы. В конструкциях зданий большой протяженности вследствие изменения температур в летнее и зимнее время появляются значительные деформации, вызывающие напряжения, способные разрушить здания. Для предотвращения этого явления здания делят на температурные блоки, между которыми устраивают так называемые температурные швы как в продольном, так и в поперечном направлении.

Размеры температурных блоков принимают в зависимости от типа и конструкции зданий. Наибольшие расстояния (м) между температурными швами в каркасных зданиях, которые могут быть допущены без проверочного расчета, приведены в таблице ниже:

Кроме температурных деформаций здание может давать неравномерную осадку в случае расположения его на неоднородных грунтах или в случае резко отличающейся эксплуатационной нагрузки по длине здания. В этом случае для избежания осадочных деформаций устраивают осадочные швы. При этом фундаменты делают независимыми, а в надземной части здания осадочный шов совмещают с температурным или со швом примыкания (примыкание зданий различной этажности, старого здания к новому). Деформационные швы устраивают в стенах и покрытиях, с тем чтобы обеспечить возможность взаимного смещения смежных частей здания как в горизонтальном, так и в вертикальном направлениях без нарушения термического сопротивления шва и его водоизоляционных свойств.

Разработка архитектурно-конструктивного проекта двухэтажного объединенного здания транспортного управления заводской станции поста ЭЦ, страница 2

3. Конструктивное решение здания

В данном проекте здания применен  несущий остов в виде кирпичных стен,  фундаментом из стеновых фундаментных бетонных блоков, и перекрытиями из железобетонных балок.

Здание имеет подземную часть в виде теплого подвала.

Пролеты по 6м ( 2 пролета )

Высота этажей 3,3м.

Здание с продольными несущими стенами.

3.1 Привязка координатных осей

Внутреннюю грань несущей продольной наружной стены размещаем на расстоянии 200мм от продольной координационной оси для фасадной стены, а поперечные наружные стены имеют нулевую привязку. Геометрическая ось симметрии внутренней продольной несущей стены совпадает с продольной координационной осью. Геометрические оси симметрии поперечных внутренних стен совпадают с поперечными координатными осями.

3.2 Фундамент

Фундамент выполнен ленточным способом, из блоков заводского или полигонного изготовления. Для малоэтажных зданий фундаменты допускается выполнять из фундаментных стеновых блоков, образующих соответственно подошву и стену фундамента.

3.3 Тип стен

По заданию стены выполнены из обыкновенного красного кирпича, с размерами 250х120х65мм. Толщина  стен должна быть кратной 120мм, 250мм, 380мм, 510мм, 640мм,770мм – с учетом размеров кирпича и наличия межкирпичного шва, толщиной 10мм.

3.4 Крыша

В проекте здания принята чердачная двускатная  крыша по брусчатым стропилам с кровлей из пазовой черепицы, уклон скатов ее составляет 30°.Высота чердака определяется уклоном кровли, габаритами поддерживающих кровлю стропильных конструкций, и, кроме того, условиями обеспечения свободного прохода высотой не менее 1,6м вдоль всего чердака. Высота чердака в самых низких местах для возможности периодического осмотра конструкций и противопожарных целях должна быть не менее 0.4м. Для предотвращения образования конденсата, в следствие повышенной влажности, а также для предотвращения утепления внутренней поверхности кровли, что приводит к подтаиванию снега на крыше и его сползанию по поверхности, смоченной талой водой, в конструкции крыши предусмотрены слуховые окна (по два с каждой стороны), расположенные на скатах крыши.

Более подробно конструкция крыши рассмотрена на поперечном разрезе здания, а также на монтажном плане покрытия.

3.5 Перекрытия

3.5.1 Устройство пола по грунту

Пол в подвальном помещении устроен по уплотненному грунту, сделана бетонная подготовка – подстилающий слой бетона толщиной 200мм, сверху обработанный в гидроизоляционных целях горячим битумом, и покрытый асфальтом.

3.5.2 Устройство  междуэтажного перекрытия

Перекрытия по железобетонным балкам таврового сечения применяют в малоэтажных каменных зданиях. Высота тавровых балок при пролете 6м – 260мм. Железобетонные балки заделывают в каменные стены на 200мм с применением железобетонных опорных плит для распределения нагрузки на необходимую площадь кладки и крепят к стене анкерами. Торцы балок наглухо бетонируют. Такая конструкция обеспечивает фиксацию расстояния между несущими стенами, за счет чего достигается их совместная работа по восприятию ветровых нагрузок. На нижние полки тавровых балок укладывают накат из легкобетонных плит, на которые насыпается песок (не менее 20мм), отделенный от плиты слоем толи.

Непосредственно на верхние полки балок укладывается досчатый пол по лагам. В душевых и подсобных помещениях буфета применена несколько другая конструкция пола: по железобетонным тавровым балкам вместо наката укладывают легкобетонные или гипсобетонные пустотелые вкладыши высотой, одинаковой с балками, для улучшения звукоизоляции в щели между плитами засыпан песок, по плитам выполнена стяжка из цементного раствора, на стяжку уложены керамические плитки.

Недостатком перекрытий по железобетонным балкам является их большая построечная трудоемкость.

3.5.3 Устройство чердачного перекрытия

Чердачное перекрытие, отделяющее отапливаемое помещение от холодного чердака, имеет слой утеплителя, толщина которого определяется теплотехническим расчетом. Утеплитель из плитных или рыхлых теплоизоляционных материалов (из легких или ячеистых бетонов, минеральной ваты, шлака и др.) укладывают по накату между балками. Под утеплителем устраивают пароизоляцию из рулонного материала (толь). По верху утеплителя устраивается песчаная подсыпка (не менее 20мм). Поверх балок в необходимых местах укладывают ходовые доски для перехода. Железобетонные балки, выступающие в зону чердака, утепляют минераловатным войлоком или обсыпкой из материала, примененного в качестве утеплителя.

3.6 Конструктивное решение лестниц

В проекте применены лестничные марши плитной конструкции без фризовых ступеней.

Проступь это горизонтальный, а подступенок – вертикальный участок лестничного марша.

Расчет лестницы:

Высота этажа Н=3300мм

Ширина марша а=1300мм

Угол наклона лестницы1:2

Размер ступени 150х300мм

Ширина двухмаршевой лестницы (b) равна удвоенной ширине марша (а) плюс промежуток между ними (200мм).

высота одного марша (h) будет равна h/2=3300/2=1650мм

число подступенков (n) в одном марше равно n=h/150=1650/150=11

Одиннадцатый подступенок образуется за счет лестничной площадки. Число ступеней в одном марше будет на 1 меньше числа подступенков, т. к. верхняя проступь совпадает с лестничной площадкой.

N=n-1=11-1=10

Длина горизонтальной проекции марша (d) называется его заложением.

d=300*N=300*10=3000мм

Принимаем ширину: промежуточной площади С1=1200мм, этажной площадки С2=1300мм.

Определяем полную минимальную длину лестничной клетки (D):

D=d+C1+C2=3000+1200+1300=5500мм.

3.7 Заполнение дверных проемов

Входные, наружные двери – деревянные, распашные, однопольные. Дверные блоки стандартных размеров 1010*2070мм. Полотна дверей обшиты деревянными рейками.

Внутренние двери здания – распашные, однопольные, с щитовыми дверными полотнами. Дверные блоки стандартной высоты 2070мм. Дверные блоки имеют стандартные размеры по ширине 810 мм.

Двери на лестничные клетки второго и первого этажей – распашные, двухпольные. Дверные блоки стандартных размеров 1472*2371мм.

3.8 Заполнение световых проемов

Световые проемы наружных стен заполнены оконными деревянными блоками с двойным остеклением в раздельных переплетах. По своим теплоизоляционным способностям () двойное остекление является основным видом остекления для зданий. Окна имеют стандартные размеры 1480х1770мм.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings. DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings. CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Привязка конструктивных элементов к разбивочным осям: steel_c — LiveJournal

Привязка конструктивных элементов к разбивочным осям

Расположение в плане здания несущих и самонесущих стен отмечается координационными осями. Именно эти оси фиксируются на строительной площадке при разбивке здания, поэтому их называют еще разбивочными.

В соответствии с принятой в строительстве Единой модульной системой (ЕМС), все расстояния между разбивочными осями должны быть кратны основному строительному модулю М=100 мм или укрупненному модулю ЗМ=300 мм. Это делается в целях унификации, т. е. уменьшения количества типоразмеров строительных конструкций.

Расположение конструктивных элементов здания по отношению к разбивочным осям называется привязкой.Разбивочные оси всегда совпадают с гранями конструкций перекрытия, т. е., привязка стен к осям показывает величину опирания плит перекрытия на стены.

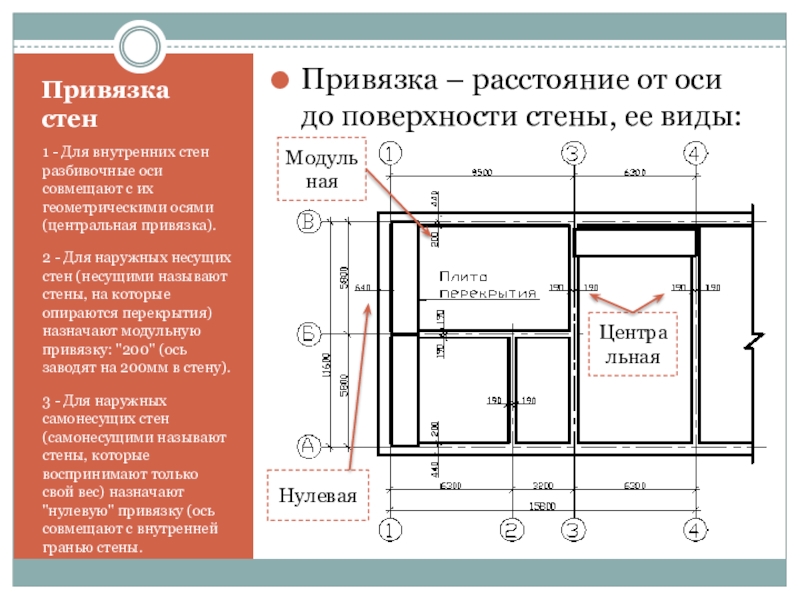

Правила привязки капитальных стен (рис. 3.1):

1) привязка самонесущих стен «нулевая», т. е. разбивочная ось совпадает с внутренней гранью стены;

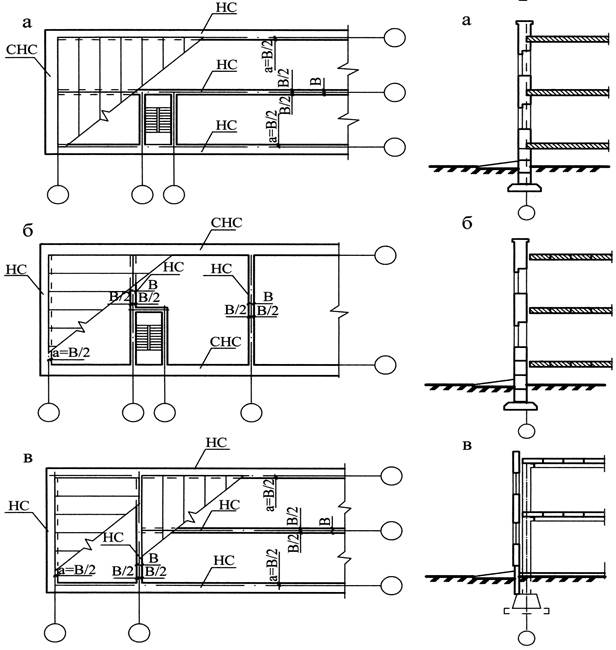

Рис. 3.1. Конструктивные схемы зданий:

а – с продольными несущими стенами;

б – с поперечными несущими стенами;

в – с продольными и поперечными

несущими стенами

Рис. 3.2. Типы стен:

а – несущая стена;

б – самонесущая стена; в – ненесущая (навесная) стена

2) внутренние несущие стены имеют осевую привязку, т. е. геометрическая ось стены совпадает с разбивочной осью;

3) привязка наружных несущих стен от внутренней грани стены до оси выполняется не менее половины толщины внутренних несущих стен. Унифицированные размеры привязок для кирпичных стен – 200 мм, крупнопанельных – 100 мм, деревянных – 50 мм.

3.3. Разработка планов здания

Выбрав конструктивную схему здания и зафиксировав положение разбивочных осей, можно переходить к компоновке помещений на плане здания в соответствии с требованиями к планировке квартиры, изложенными в разделе 2 настоящих методических указаний. При этом перегородки можно произвольно перемещать на плане, добиваясь наилучших пропорций комнат и соответствия площадей всех помещений нормативным требованиям.

Особое внимание следует обратить на правильный расчет и размещение в плане лестничной клетки. При расчете лестниц следует учитывать следующие требования (см. рис. 3.3):

1) ширина маршей внутриквартирных лестниц должна быть не менее 90 см;

не менее ширины маршей;-2) ширина лестничных площадок

3) ширина проступи должна быть не менее 250 мм, а сумма размеров проступи и подступенка составляет 450 мм;

4) общепринятые уклоны лестниц – 1:2; 1:1,25; 1:1,5; 1:1,75;

5) в плане лестницы между маршами необходимо оставлять зазор не менее 100 мм для пропуска пожарного шланга.

В лестницах малоэтажных зданий допускается применять так называемые забежные ступени, имеющие треугольную форму в плане. Виды внутриквартирных лестниц приведены на рис. 3.4.

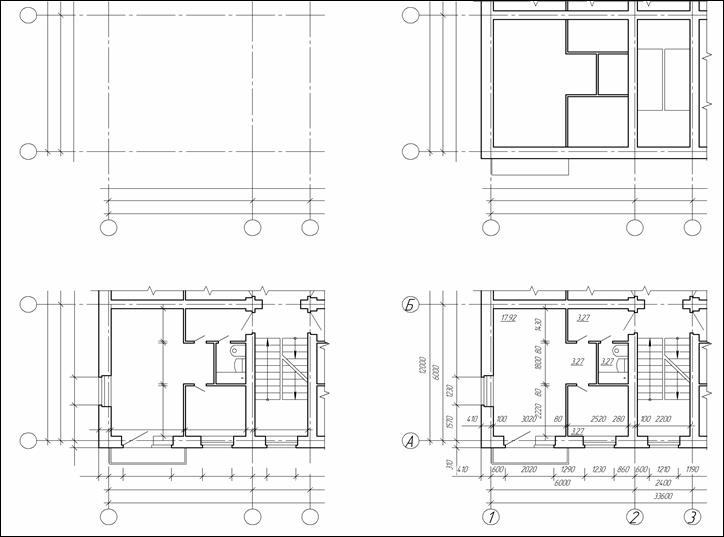

На первом этапе эскизирования все стены изображают одной линией. После увязки взаимного расположения всех помещений можно переходить к привязке стен к разбивочным осям и детальной проработке планов.

Толщина наружных стен рассчитывается по СНиП II-3-79* «Строительная теплотехника». Методика теплотехнических расчетов в курсовом проектировании также подробно изложена в [5].

Толщина стен должна быть кратна размерам кирпича (380, 510, 640 или 770 мм). Внутренние несущие стены из кирпича выполняются толщиной 380 мм, а перегородки – 120 мм. Если стены выполнены





Рис. 3.3. Расчет лестничной клетки

Рис. 3.4. Минимальные габаритные размеры разных видов лестничных клеток (рассчитаны на высоту этажа 3,0 м, размер проступи – 250 мм, размер подступенка – 200 мм)

из других материалов, их толщина также должна определяться с учетом размеров элементов, выпускаемых промышленностью. После определения толщины стен их привязывают к разбивочным осям здания (см. п. 3.2).

270 мм.´140, 140´Особое внимание следует обратить на вентиляционные и дымовые каналы, которые размещают во внутренних стенах, примыкающих к кухне и санузлу. Каналы выкладывают из кирпича толщиной 380 мм. Сечения каналов кратны 1/2 кирпича (со швами): 140

Размеры оконных и дверных проемов также унифицированы и подбираются в соответствии с ГОСТ 66.29-80 или по учебникам.

Площадь оконных проемов в свету должна составлять не менее 1/8 от площади пола помещения. Расстояние от поперечных стен и перегородок до окна внутри помещения не должно превышать 1,5 м. Высота подоконника над уровнем пола – минимум 800 мм. В кирпичных стенах толщиной 510 мм и более оконные и дверные проемы выполняются с четвертями. Четверти 120 мм в плане образуются за счет выпуска 1/4 кирпича на боковых откосах проемов по наружной грани стен и защищают двери и окна от продувания.´размером 65

При размещении дверей и их открывании следует учитывать удобство эксплуатации помещений и расстановки мебели. Входная дверь всегда открывается наружу, а внутренние двери – внутрь комнат. При входе в дом обязательно устраивают тамбур глубиной не менее 1,4 м. Ширина крыльца при входе должна быть не менее 1,2 м, а уклон наружных ступеней – 1:2. Над входной дверью и крыльцом должен быть выполнен козырек.

https://verrsus.wordpress.com

http://verrsus-35rus.livejournal.com/

http://steel-c.livejournal.com/

Как крепить перегородки к железобетонным колоннам. Крепление наружных стен к несущим конструкциям

Наружные стены

В зданиях с несущим остовом в виде каркасно-этажерочных систем наружные стены устраивают ненесущими, поэтажно опирающимися на элементы перекрытий и выполняющими ограждающие функции по защите внутреннего объема зданий от температурного перепада, шума и атмосферных воздействий. Для устройства таких стен применяют мелкие камни или блоки из легкого бетона (например, из ячеистого бетона или газосиликата) или других малотеплопроводных материалов, обеспечивающих требуемое термическое сопротивление наружным стенам.

Рис. 27.10.1. Вариант устройства и опирания на перекрытия однородных ненесущих стен из легкобетонных блоков в домах с каркасно-этажерочными системами:

а – глухая стена; б – стена с оконным проемом

Рис. 27.10.2. Вариант устройства ненесущей однородной стены из ячеисто-бетонных блоков, поэтажно опираемой на железобетонные плиты перекрытий (разрез 2 – 2; рис. 27.1.5)

А) б) в)

Рис. 27.10.3. Варианты устройства и опирания наружных ненесущих однородных стен из ячеистобетонных блоков в простеночной части (а) и в местах с проемами (б, в)

Стены могут быть однородными, т. е. из одного материала, или неоднородными. Неоднородные стены устраивают слоистыми по толщине, т.е. в таких стенах для уменьшения их толщины и массы между внутренним и наружным слоями укладывают слой эффективного легкого утеплителя, толщина которого определяется расчетом на теплозащиту. Снаружи стены покрывают защитно-отделочным слоем, например, слоем штукатурки толщиной 20-30 мм, или лицевым кирпичом, или специальными облицовочными камнями или плитами, а внутри – отделочным штукатурным слоем толщиной 10-15мм. На рис. 27.10.1. – 27.10.11. показаны варианты конструктивных решений наружных стен и узлы их опирания на перекрытия и примыкания к другим элементам каркаса.

Рис. 27.10.4. Вариант устройства и опирания наружной ненесущей неоднородной стены из легкобетонных блоков и эффективного утеплителя с облицовкой фасадной плиткой (стена с оконным проемом):

а – разрез; б – план; 1 – арматура

Рис. 27.10.5. Вариант устройства и опирания наружной ненесущей стены из газосиликатных блоков с облицовкой кирпичом:

С1 – арматурные сетки

Рис. 27.10.6. Вариант устройства наружной ненесущей стены из ячеисто-бетонных блоков с облицовкой кирпичом и узел примыкания стены к колонне каркаса

Рис. 27.10.7. Вариант узла опирания наружной ненесущей однородной стены из легкобетонных блоков на плиту перекрытия.

Рис. 27.10.8. Вариант узла примыкания наружной ненесущей однородной стены из ячеисто-бетонных блоков к угловой колонне

Рис. 27.10.9. Вариант примыкания ненесущей стены из ячеисто-бетонных блоков к колонне каркаса

Рис. 27.10.10. Вариант углового примыкания ненесущих ячеисто-бетонных продольных и поперечных стен к колонне каркаса

Рис. 27.10.11. Вариант устройства температурного шва в наружных ненесущих стенах

Перегородки

Перегородки в жилых домах с несущим остовом в виде сборных каркасно-этажерочных систем могут устраиваться как крупнопанельными так и из штучных мелкоразмерных элементов, а при сборно-монолитном или монолитном вариантах каркаса – только из штучных мелкоразмерных элементов (в связи с технологией устройства этих каркасов, т.е. в связи с необходимостью установки на перекрытие предыдущего этажа опорного и опалубочно-потолочного оборудования для устройства перекрытия следующего по высоте этажа).

При этом межкомнатные и межквартирные перегородки могут устраиваться из тех же штучных мелкоразмерных элементов, что и в бескаркасных домах, но чаще всего их устраивают из газосиликатных или ячеисто-бетонных плит или каркасными гипсокартонными, а перегородки, отделяющие влажные помещения, в том числе и санитарно-технические узлы, выполняют из влагостойких материалов, например, из красного кирпича. На рис. 27.11.1. – 27.11.8. показаны варианты конструктивных решений перегородок из штучных мелкоразмерных элементов и узлы их опирания на перекрытия и примыкания к стенам и потолкам.

Рис. 27.11.1. Вариант узла примыкания и крепления (поперечный разрез) двухслойной комбинированной (из ячеисто-бетонного и кирпичного слоев) перегородки к верхнему перекрытию:

1 – конопатка; 2 – дюбель; 3 – проклейка тканью; 4 – удерживающая скоба; 5 — арматурные каркасы; 6 – деревянный антисептированный брус сечением 40 х 40мм по длине перегородки; 7 – штукатурка

Рис. 27.11.2. Вариант узла примыкания и крепления (план) двухслойной комбинированной перегородки (из ячеистобетонного и кирпичного слоев) к стене:

1 – конопатка; 2 – дюбель; 3 – проклейка тканью; 4 – удерживающая скоба; 5 – арматурные каркасы; 6 – деревянный антисептированный брус сечением 40 х 100мм по высоте перегородки; 7 – штукатурка

Рис 27.11.3. Вариант узла примыкания и крепления двойных перегородок к верхнему (потолочному) перекрытию:

1 – перекрытие; 2 – удерживающая скоба; 3 – дюбель; 4 – перегородка; 5 — арматурный каркас

Рис. 27.11.4.Вариант узла примыкания и крепления двойных перегородок к вертикальной стене (к рис 27.11.2.) :

1 – стена; 2 – перегородка; 3 — дюбель; 4,5,6 – арматурные каркасы на уровне удерживающей скобы; 7 – удерживающая скоба

Рис. 27.11.5. Вариант конструкции удерживающей скобы, длина которой устанавливается в зависимости от толщины перегородки (на рисунке длина скобы равна 265 мм, к рис. 27.11.1., 27.11.2 и 27.11.4.)

Рис. 27.11.6. Вариант узла опирания и примыкания к плите перекрытия двухслойной перегородки из ячеисто-бетонных блоков. Между плитой перекрытия и верхом перегородки податливая упругая прокладка толщиной 10 мм

Рис. 27.11.7. Варианты узлов примыкания и крепления раздельными удерживающими скобами двухслойных кирпичных и комбинированных перегородок к плитам перекрытий и их опирания на перекрытия:

1 – плиты перекрытий; 2 – проклейка тканью; 3 – удерживающие скобы; 4 — конопатка; 5 – арматурные каркасы; 6 – штукатурка; 7 – кирпич; 8 – плинтус; 9 — цементно-песчаный раствор. Зазор между плитой перекрытия (и собой) и перегородкой уплотняется конопаткой

Рис. 27.11.8. Варианты узлов примыкания и крепления раздельными удерживающими скобами двухслойных перегородок к стенам (в плане):

1 – удерживающие скобы; 2 – штукатурка; 3 – гвозди кадмированные; 4 – проклейка тканью; 5 – арматурные каркасы. Зазоры между стенами и перегородками употняются конопаткой

Лестницы и лифты

Стены лестнично-лифтовых узлов устраивают соответственно виду каркаса, т.е. сборными или монолитными, и они, кроме ограждающих функций, воспринимают нагрузки от элементов лестниц и перекрытий и одновременно являются вертикальными диафрагмами жесткости.

Лестницы выполняют сборными крупноэлементными или крупнопанельными Z-образного профиля, а при монолитном варианте каркаса возможно устройство монолитных лестниц. Несущие элементы лестниц опирают или на опорные выступы-столики в несущих элементах остова, или крепят сваркой закладных деталей в несущих элементах каркаса и лестниц (рис. 27.12.1. и 27.12.2.).

КАРКАСА

В промышленном строительстве из кирпича возводят: стены зданий с влажной агрессивной средой; небольшие производственные здания; участок стен с большим количест-

вом технологических отверстий или проемов; разнообразные здания в районах, где кирпич является местным материалом.

Толщина кирпичных стен зависит от теплотехнических требований и составляет 250, 380 и 510 мм. Кладка таких стен трудоемка, это повышает стоимость и удлиняет срок строительства.

По восприятию нагрузки кирпичные стены бывают:

1. Несущие, образующие остов здания. Их опирают на ленточные фундаменты, в местах, укладки балок или ферм усиливают изнутри пилястрами (рис. 76,а,б) . В стенах складов сыпучих материалов устраивают снаружи наклонные выступы (контрфорсы), воспринимающие горизонтальные усилия.

2. Самонесущие (рис, 76,в,г), прислоненные к колоннам каркаса. Их опирают на фундаментные балки поверх гидроизоляционного слоя. Стены такой конструкции наиболее распространены в промышленном строительстве.

3. Навесные (рис. 78,5), опертые на обвязочные балки, расположенные над оконными проемами.

К колоннам каркаса самонесущие кирпичные стены (рис. 76,е) крепят гибкими связями через 1,2 м по высоте. Утолщение в углах каркасных зданий (рис. 76,е) предотвращает промерзание стен.

Цоколи кирпичных стен штукатурят цементным раствором или облицовывают керамической плиткой. Проемы (шириной до 4,5 м) перекрывают железобетонными

перемычками. Верх стены завершается карнизом, образованным напуском рядов кирпича, или парапетом.

Для повышения декоративности кладки швы на фасадах расшивают, придавая им выпуклую или: вогну-тую форму. На внутренней поверхности швы выполняют уровень с плоскостью стены.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПАНЕЛЬНЫХ СТЕН ПРОМЫШЛЕННЫХ ЗДАНИИ.

КОНСТРУКЦИИ СТЫКОВ

Стены отапливаемых зданий

устраивают навесными (при толщине панелей 160 мм) или самонесущими и само несущими при толщите 240-300

Для навесных стен (рис. 81,а) характерны ленточные проемы и опирание надоконных панелей рис. 81,в) на стальные консоли. Гакие же консоли необходимы и на глухих участках стен через 4,8-

6 м по высоте. Самонесущие 240-300

Для самонесущих стен (рис. 81,6) характерны отдельные проемы шириной 3-4,5 м и опирание надоконных панелей на простенки. Высота таких стен зависит от несущей способности панелей.

В навесных и самонесущих стенах цокольные панели (рис. 81,г) укладывают на фундаментную балку по слою гидроизоляции из цементного раствора.

В углах стен отапливаемых зданий (рис. 81,5) устанавливают до-борные блоки: смотри курсовой

(Раскладку панелей по высоте (рис. 82,а, б) выполняют так, чтобы один из горизонтальных швов располагался на 600 мм от оголовка колонны. Ниже этой отметки панели крепят к колоннам, выше — к конструкциям покрытия. Верх панельных стен (рис. 82,0, г) завершает парапет или карниз.впихнуть в записку)

Стены неотапливаемых зданий выполняют только навесными из плоских железобетонных панелей толщиной 70 мм. Цокольная часть стен устраивается так же, как и в отапливаемых зданиях. Узлы стен (рис. 83,а) выполняют из удлиненных панелей, уложенных по направлению продольных стен. Панели торцовых стен закрепляют к стойкам фахверка, а продольных стен — к колоннам каркаса. Верхняя часть стен имеет парапет или карниз (рис. 83,6) из стальных профилей, приваренных к подкар-низной панели.

Конструкция стыков. Швы крупнопанельных стен заполняют упругими прокладками из гёрмита или пороизола и герметизируют мастикой (УМ-40, УМС-50). По краям панели (рис. 84,а, б) укладывают жесткие прокладки, фиксирующие толщину горизонтальных швов. Заделка швов цемент ным раствором допускается в виде исключения.

Крепление панелей к колоннам Должно быть прочным и податливым при температурных и осадочных деформациях стен.

Панели закрепляют (рис. 84,г, д, е, ж) болтом с пластинкой при трехслойных панелях, анкером с пластинкой при шаге колонн 6 м,

2.430-20.3 00 ПЗ Пояснительная записка
2. 430-20.3 01 Узел 1. Крепление продольной или торцевой стены к железобетонной колонне
2.430-20.3 02 Узел 2, 2а. Крепление торцевой стены к железобетонной прямоугольной колонне среднего ряда
2.430-20.3 03 Узел 3. Крепление торцевой стены к железобетонной двухветвевой колонне среднего ряда
2.430-20.3 04 Узел 4. Крепление торцевой стены к стропильной ферме при скатной кровле
2.430-20.3 05 Узел 5. Крепление продольной стены к стропильной ферме при привязке «0» и плоской кровле
2.430-20.3 06 Узел 6, 6а, 6б. Крепление парапета продольной стены к плитам покрытия при привязке «0» и скатной кровле
2.430-20.3 07 Узел 7. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм
2.430-20.3 08 Узел 8, 8а. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 380 и 510 мм
2.430-20.3 09 Узел 9, 9а, 9б. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «0» и скатной кровле
2. 430-20.3 10 Узел 10. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм
2.430-20.3 11 Узел 11, 11а. Крепление парапета продольной стены к плитам покрытия пролетом 12 м. При привязке «250» и скатной кровле. Толщина стены 380 и 510 мм
2.430-20.3 12 Узел 12, 12а, 12б. Крепление парапета продольной стены к плитам покрытия при привязке «0» и плоской кровле
2.430-20.3 13 Узел 13. Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 250 мм
2.430-20.3 14 Узел 14, 14а. Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм
2.430-20.3 15 Узел 15, 15а, 15б. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «0» и плоской кровле
2.430-20.3 16 Узел 16. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 250 мм
2.430-20.3 17 Узел 17. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм
2.430-20.3 18 Узел 18. Крепление парапета торцовой стены к плитам покрытия
2.430-20.3 19 Узел 19. Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 380 мм
2.430-20.3 20 Узел 20. Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 510 мм
2.430-20.3 21 Узел 21. Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 380 мм
2.430-20.3 22 Узел 22. Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм
2.430-20.3 23 Узел 23. Опирание стропильной балки пролетом 12 м на пилястру
2.430-20.3 24 Узел 24. Крепление карниза продольной стены к плитам покрытия при привязке «0» и скатной кровле
2.430-20.3 25 Узел 25. Крепление карниза продольной стены к плитам покрытия при привязке «250» и скатной кровле
2. 430-20.3 26 Узел 26. Крепление карниза торцевой стены к плитам покрытия
2.430-20.3 27 Узел 27. Крепление карниза продольной стены к плитам покрытия при привязке «0» и плоской кровле
2.430-20.3 28 Узел 28. Крепление карниза продольной стены к плитам покрытия при привязке «250» и плоской кровле
2.430-20.3 29 Узел 29. Крепление продольной или торцевой стены к оголовку ж. б. колонны фахверка
2.430-20.3 30 Узел 30. Спецификация
Выпуск 3. Узлы сопряжения стен из кирпича с железобетонным каркасом. Рабочие чертежи

Цена на этот документ пока неизвестна. Нажмите кнопку «Купить» и сделайте заказ, и мы пришлем вам цену.

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

  • Срочная курьерская доставка (1-3 дня)
  • Курьерская доставка (7 дней)
  • Самовывоз из московского офиса
  • Почта РФ

2. 430-20.3 01 Узел 1. Крепление продольной или торцевой стены к железобетонной колонне

2.430-20.3 02 Узел 2, 2а. Крепление торцевой стены к железобетонной прямоугольной колонне среднего ряда

2.430-20.3 03 Узел 3. Крепление торцевой стены к железобетонной двухветвевой колонне среднего ряда

2.430-20.3 04 Узел 4. Крепление торцевой стены к стропильной ферме при скатной кровле

2.430-20.3 05 Узел 5. Крепление продольной стены к стропильной ферме при привязке «0» и плоской кровле

2.430-20.3 06 Узел 6, 6а, 6б. Крепление парапета продольной стены к плитам покрытия при привязке «0» и скатной кровле

2.430-20.3 07 Узел 7. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм

2.430-20.3 08 Узел 8, 8а. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 380 и 510 мм

2.430-20.3 09 Узел 9, 9а, 9б. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «0» и скатной кровле

2. 430-20.3 10 Узел 10. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм

2.430-20.3 11 Узел 11, 11а. Крепление парапета продольной стены к плитам покрытия пролетом 12 м. При привязке «250» и скатной кровле. Толщина стены 380 и 510 мм

2.430-20.3 12 Узел 12, 12а, 12б. Крепление парапета продольной стены к плитам покрытия при привязке «0» и плоской кровле

2.430-20.3 13 Узел 13. Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 250 мм

2.430-20.3 14 Узел 14, 14а. Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм

2.430-20.3 15 Узел 15, 15а, 15б. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «0» и плоской кровле

2.430-20.3 16 Узел 16. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 250 мм

2.430-20.3 17 Узел 17. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм

2.430-20.3 18 Узел 18. Крепление парапета торцовой стены к плитам покрытия

2.430-20.3 19 Узел 19. Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 380 мм

2.430-20.3 20 Узел 20. Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 510 мм

2.430-20.3 21 Узел 21. Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 380 мм

2.430-20.3 22 Узел 22. Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм

2.430-20.3 23 Узел 23. Опирание стропильной балки пролетом 12 м на пилястру

2.430-20.3 24 Узел 24. Крепление карниза продольной стены к плитам покрытия при привязке «0» и скатной кровле

2.430-20.3 25 Узел 25. Крепление карниза продольной стены к плитам покрытия при привязке «250» и скатной кровле

2. 430-20.3 26 Узел 26. Крепление карниза торцевой стены к плитам покрытия

Узел примыкания кирпичной стены к колонне. ТТК. Кладка наружных стен из керамического кирпича при строительстве монолитно-кирпичного дома. Крепление наружных стен к плитам перекрытий

КАРКАСА

В промышленном строительстве из кирпича возводят: стены зданий с влажной агрессивной средой; небольшие производственные здания; участок стен с большим количест-

вом технологических отверстий или проемов; разнообразные здания в районах, где кирпич является местным материалом.

Толщина кирпичных стен зависит от теплотехнических требований и составляет 250, 380 и 510 мм. Кладка таких стен трудоемка, это повышает стоимость и удлиняет срок строительства.

По восприятию нагрузки кирпичные стены бывают:

1. Несущие, образующие остов здания. Их опирают на ленточные фундаменты, в местах, укладки балок или ферм усиливают изнутри пилястрами (рис. 76,а,б) . В стенах складов сыпучих материалов устраивают снаружи наклонные выступы (контрфорсы), воспринимающие горизонтальные усилия.

2. Самонесущие (рис, 76,в,г), прислоненные к колоннам каркаса. Их опирают на фундаментные балки поверх гидроизоляционного слоя. Стены такой конструкции наиболее распространены в промышленном строительстве.

3. Навесные (рис. 78,5), опертые на обвязочные балки, расположенные над оконными проемами.

К колоннам каркаса самонесущие кирпичные стены (рис. 76,е) крепят гибкими связями через 1,2 м по высоте. Утолщение в углах каркасных зданий (рис. 76,е) предотвращает промерзание стен.

Цоколи кирпичных стен штукатурят цементным раствором или облицовывают керамической плиткой. Проемы (шириной до 4,5 м) перекрывают железобетонными

перемычками. Верх стены завершается карнизом, образованным напуском рядов кирпича, или парапетом.

Для повышения декоративности кладки швы на фасадах расшивают, придавая им выпуклую или: вогну-тую форму. На внутренней поверхности швы выполняют уровень с плоскостью стены.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ ПАНЕЛЬНЫХ СТЕН ПРОМЫШЛЕННЫХ ЗДАНИИ.

КОНСТРУКЦИИ СТЫКОВ

Стены отапливаемых зданий

устраивают навесными (при толщине панелей 160 мм) или самонесущими и само несущими при толщите 240-300

Для навесных стен (рис. 81,а) характерны ленточные проемы и опирание надоконных панелей рис. 81,в) на стальные консоли. Гакие же консоли необходимы и на глухих участках стен через 4,8-

6 м по высоте. Самонесущие 240-300

Для самонесущих стен (рис. 81,6) характерны отдельные проемы шириной 3-4,5 м и опирание надоконных панелей на простенки. Высота таких стен зависит от несущей способности панелей.

В навесных и самонесущих стенах цокольные панели (рис. 81,г) укладывают на фундаментную балку по слою гидроизоляции из цементного раствора.

В углах стен отапливаемых зданий (рис. 81,5) устанавливают до-борные блоки: смотри курсовой

(Раскладку панелей по высоте (рис. 82,а, б) выполняют так, чтобы один из горизонтальных швов располагался на 600 мм от оголовка колонны. Ниже этой отметки панели крепят к колоннам, выше — к конструкциям покрытия. Верх панельных стен (рис. 82,0, г) завершает парапет или карниз.впихнуть в записку)

Стены неотапливаемых зданий выполняют только навесными из плоских железобетонных панелей толщиной 70 мм. Цокольная часть стен устраивается так же, как и в отапливаемых зданиях. Узлы стен (рис. 83,а) выполняют из удлиненных панелей, уложенных по направлению продольных стен. Панели торцовых стен закрепляют к стойкам фахверка, а продольных стен — к колоннам каркаса. Верхняя часть стен имеет парапет или карниз (рис. 83,6) из стальных профилей, приваренных к подкар-низной панели.

Конструкция стыков. Швы крупнопанельных стен заполняют упругими прокладками из гёрмита или пороизола и герметизируют мастикой (УМ-40, УМС-50). По краям панели (рис. 84,а, б) укладывают жесткие прокладки, фиксирующие толщину горизонтальных швов. Заделка швов цемент ным раствором допускается в виде исключения.

Крепление панелей к колоннам Должно быть прочным и податливым при температурных и осадочных деформациях стен.

Панели закрепляют (рис. 84,г, д, е, ж) болтом с пластинкой при трехслойных панелях, анкером с пластинкой при шаге колонн 6 м,

2.430-20.3 00 ПЗ Пояснительная записка
2.430-20.3 01 Узел 1. Крепление продольной или торцевой стены к железобетонной колонне
2.430-20.3 02 Узел 2, 2а. Крепление торцевой стены к железобетонной прямоугольной колонне среднего ряда
2.430-20.3 03 Узел 3. Крепление торцевой стены к железобетонной двухветвевой колонне среднего ряда
2.430-20.3 04 Узел 4. Крепление торцевой стены к стропильной ферме при скатной кровле
2.430-20.3 05 Узел 5. Крепление продольной стены к стропильной ферме при привязке «0» и плоской кровле
2.430-20.3 06 Узел 6, 6а, 6б. Крепление парапета продольной стены к плитам покрытия при привязке «0» и скатной кровле
2.430-20.3 07 Узел 7. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм
2.430-20.3 08 Узел 8, 8а. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 380 и 510 мм
2.430-20.3 09 Узел 9, 9а, 9б. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «0» и скатной кровле
2.430-20.3 10 Узел 10. Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм
2.430-20.3 11 Узел 11, 11а. Крепление парапета продольной стены к плитам покрытия пролетом 12 м. При привязке «250» и скатной кровле. Толщина стены 380 и 510 мм
2.430-20.3 12 Узел 12, 12а, 12б. Крепление парапета продольной стены к плитам покрытия при привязке «0» и плоской кровле
2.430-20.3 13 Узел 13. Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 250 мм
2.430-20.3 14 Узел 14, 14а. Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм
2.430-20.3 15 Узел 15, 15а, 15б. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «0» и плоской кровле
2. 430-20.3 16 Узел 16. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 250 мм
2.430-20.3 17 Узел 17. Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм
2.430-20.3 18 Узел 18. Крепление парапета торцовой стены к плитам покрытия
2.430-20.3 19 Узел 19. Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 380 мм
2.430-20.3 20 Узел 20. Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 510 мм
2.430-20.3 21 Узел 21. Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 380 мм
2.430-20.3 22 Узел 22. Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм
2.430-20.3 23 Узел 23. Опирание стропильной балки пролетом 12 м на пилястру
2.430-20.3 24 Узел 24. Крепление карниза продольной стены к плитам покрытия при привязке «0» и скатной кровле
2. 430-20.3 25 Узел 25. Крепление карниза продольной стены к плитам покрытия при привязке «250» и скатной кровле
2.430-20.3 26 Узел 26. Крепление карниза торцевой стены к плитам покрытия
2.430-20.3 27 Узел 27. Крепление карниза продольной стены к плитам покрытия при привязке «0» и плоской кровле
2.430-20.3 28 Узел 28. Крепление карниза продольной стены к плитам покрытия при привязке «250» и плоской кровле
2.430-20.3 29 Узел 29. Крепление продольной или торцевой стены к оголовку ж. б. колонны фахверка
2.430-20.3 30 Узел 30. Спецификация Состав серии
Деталь 1 Крепление продольной или торцовой стены к железобетонной колонне
Деталь 2 Крепление продольной стены к стальной колонне
Деталь 3 Крепление торцовой стены к железобетонной прямоугольной колонне среднего ряда
Деталь 4 Крепление торцовой стены к железобетонной двухветвевой колонне среднего ряда
Деталь 5 Крепление торцовой стены к стальной колонне среднего ряда
Деталь 6 Крепление продольной или торцовой стены к оголовку ж. б.колонны фахверка иди к стальной колонне фахверка
Деталь 7 Крепление торцовой стены к подстропильной балке
Деталь 8 Крепление торцовой стены к подстропильной ферме при скатной кровле и ширине нижнего пояса стропильной фермы 200 и 250 мм
Деталь 9 Крепление торцовой стены к подстропильной ферме при скатной кровле и ширине нижнего пояса стропильной фермы 300 и 350 мм
Деталь 10 Крепление торцовой стены к подстропильной ферме при плоской кровле
Деталь 11 Крепление продольной стены к стропильной ферме при привязке «о» и плоской кровле
Деталь 12 Крепление продольной стены к стропильной ферме при привязке «250» и плоской кровле
Деталь 13 Крепление парапета продольной стены к плитам покрытия при привязке «о» и скатной кровле
Деталь 14 Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 250 мм
Деталь 15 Крепление парапета продольной стены к плитам покрытия при привязке «250» и скатной кровле. Толщина стены 380 и 510 мм
Деталь 16 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка пои привязке «о» и скатной кровле
Деталь 17 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и скатной кровле. Толщина стены 250 мм
Деталь 18 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и скатной кровле. Толщина стены 380 и 510 мм
Деталь 19 Крепление парапета продольной стена к плитам покрытия при привязке «о» и плоской кровле
Деталь 20 Крепление парапета продольной стены к плитам покрытия при привязке «250» и плоской кровле. Толщина стены 250 мм
Деталь 21 Крепление парапета продольной стены к плитам покрытия при подвязке «250» и плоской кровле /Толщина стены 380 и 510 мм
Деталь 22 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «о» и плоской кровле
Деталь 23 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 250 мм
Деталь 24 Крепление парапета продольной стены к плитам покрытия пролетом 12 м по оси колонны фахверка при привязке «250» и плоской кровле. Толщина стены 380 и 510 мм
Деталь 25 Крепление парапета торцовой стены к плитам покрытия
Деталь 26 Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 380 мм
Деталь 27 Опирание плит покрытия на продольную стену при скатной кровле. Толщина стены 510 мм
Деталь 28 Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 380 мм
Деталь 29 Опирание плит покрытия на продольную стену при плоской кровле. Толщина стены 510 мм
Деталь 30 Опирание стропильной балки пролетом 12 м на пилястру
Деталь 31 Опирание стропильной балки пролетом 18 м на пилястру
Деталь 32 Крепление карниза продольной стены к плитам покрытия при привязке «о» и скатной кровле
Деталь 33 Крепление карниза продольной стены к плитам покрытия при привязке «250» и скатной кровле
Деталь 34 Крепление карниза торцовой стены к плитам покрытия
Деталь 35 Крепление карниза продольной стены к плитам покрытия при привязке «о» и плоской кровле
Деталь 36 Крепление карниза продольной стены к плитам покрытия при привязке «250» и плоской кровле
Деталь 37 Крепление торцовой стены к стальным фермам по оси колонны среднего ряда
Лист А Стальные элементы с МК-1 по МК-11
Лист Б Стальные элементы с МК-13 по МК-16; с МК-18 по МК-22
Лист В Стальные элементы с МК-23 по МК-28
Лист Г Стальные элементы с МК-29 по МК-32
Лист Д Спецификация стали на элементы с МК-1 по МК-24
Лист Е Спецификация стали на элементы с МК-25 по МК-32

Соединение перегородок с несущими стенами

Для того, чтобы разделить пространство дома на различные функциональные зоны, вам не обойтись без устройства перегородок. Приняв решение о перепланировке квартиры или помещений дома, основное правило, которое нужно соблюдать — это ясно себе представлять, каким способом и из каких строительных материалов вы хотите их построить.

Кирпичные перегородки (кирпич, блоки или полые стены) достаточно тонкие, но тяжелые — имеют толщину 6-12 см, поэтому чтобы придать им большую прочность, обеспечить большую устойчивость, их нужно армировать тонкой арматурной. Ведя кладку перегородки из кирпича, нужно особое внимание уделять правильности соединения ее с несущей стеной. Соединение перегородки с несущей стеной можно выполнить разными способами в зависимости от строительного материала использованного для возведения несущей и перегородочной стен.

Если перегородки устраиваются из элементов имеющих большие размеры, например, гипсокартонных плит или блоков из ячеистого бетона, а несущая стена возведенна из легких в обработке материалов — в месте соединения стен в несущей стене нужно прорезать вертикальную борозду — паз. Борозда должна быть сделана на всю высоту помещения, иметь глубину около 5 см и ширину на 2-3 см больше, чем толщина неотделанной перегородки. Кроме того, чтобы повысить устойчивость кирпичной перегородки, из кирпича уложенного на ребро, по вертикали и горизонтали выполняется армирование.

Рис.1. Соединение перегородок (сопряжение) из керамических блоков с несущими стенами: а) — в борозде выполненной в несущей стене, б) — при помощи отверстий, с) — металлических элементов забиваемых или укладываемых в кладку

Кладка кирпичной перегородки из кирпича поставленного на ребро, достаточно сложна, потому, что такая кладка очень неустойчива. Для устройства перегородки из кирпича поставленного на ребро используются направляющие, или кладка ведется в несколько этапов, поднимая за этап перегородку не более на 1–1,5 м, затем выжидают сутки, пока схватится раствор.

Рис.2. Соединение перегородок из ячеистого бетона с несущими стенами: а) — с помощью металлических уголков, б) — с помощью стальных профилей

Перегородочные стены из кирпича и газобетонных блоков устраиваются еще до заливки стяжки и крепятся к несущим стенам методом монтажа в проделанные отверстия металлической арматуры: один конец арматуры помещается в конструкцию несущей стены, другой размещается в горизонтальном шве кладки.

Идеальный способ соединения перегородок с несущими стенами является, как уже говорилось выше заведение перегородок в толщу стен в которых оставлены борозды (штрабы) глубиной не менее 5 см мм или отдельные отверстия что каждые три — четыре ряда кладки. Основание на которое будет опираться перегородка в обязательном порядке нужно выровнять цементно-песчаным раствором. Затем на него укладывается тонкий слой раствора, на который, выставляя по уровню, укладывается первый ряд блоков перегородки. Крепление к полу может выполняться и с помощью металлических профилей (монтаж которых осуществляется на дюбелях).

Поделиться «Соединение перегородок с несущими стенами»

Виды кладки кирпича — Проектирование зданий

Склеивание – это расположение кирпичей в такой конструкции, как стена или колонна.

В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).

Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут расположены друг над другом в последовательных рядах.

Схемы кладки кирпича:

Наиболее часто используемая связка в Великобритании, рисунок изготавливается только с использованием подрамников, при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.

Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.

Это схема, образованная укладкой чередующихся рядов носилок и жаток.Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.

Аналогичен английской облигации, но с одним рядом заголовков на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.

Здесь чередуются ряды носилок и коллекторов, при этом чередующийся ряд носилок смещается на полкирпича. Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.

Образуется путем укладки жаток и подрамников попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.

Этот вариант фламандской перевязки использует одну жатку на три носилки в каждом ряду.Заголовок центрирован над носилками в середине группы из трех на курсе ниже.

Этот вариант фламандской перевязки включает в себя две носилки между коллекторами в каждом ряду. Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.

Эта связка имеет ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.

При укладке в стопку кирпичи укладываются непосредственно друг на друга с выровненными швами, проходящими вертикально вниз по всей стене. Кирпичи можно укладывать как горизонтально, так и вертикально.

Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.

В этом соединении используются три носилки и одна жатка в каждом ряду.

Международный жилищный кодекс (IRC) 2018 года, опубликованный Советом по международным нормам (ICC), определяет подвижную связь как: «Размещение блоков кладки таким образом, чтобы головные швы в последовательных рядах были смещены по горизонтали не менее чем на одну четверть длины блока.’

Виды кладки кирпича — Проектирование зданий

Склеивание – это расположение кирпичей в такой конструкции, как стена или колонна.

В широком смысле кирпичи можно укладывать в виде солдатиков (стоя вертикально), подрамников (укладывать вдоль стены) или перемычек (укладывать вдоль стены по ширине).

Кирпичи обычно укладывают со смещением, чтобы обеспечить достаточный нахлест между швами от одного ряда к другому и гарантировать, что вертикальные швы не будут расположены друг над другом в последовательных рядах.

Схемы кладки кирпича:

Наиболее часто используемая связка в Великобритании, рисунок изготавливается только с использованием подрамников, при этом стыки на каждом ряду центрируются сверху и снизу на полкирпича. Этот тип связи не отличается особой прочностью.

Разновидностью является склейка для натяжных полок. Нахлест между кирпичами обычно составляет треть или четверть кирпича, а не полкирпича.

Это схема, образованная укладкой чередующихся рядов носилок и жаток.Соединения между носилками сосредоточены на заголовках ниже. Это одна из самых прочных связей, но требует больше облицовочных кирпичей, чем другие связи.

Аналогичен английской облигации, но с одним рядом заголовков на каждые три ряда носилок. Заголовки располагаются по центру заголовков курса ниже. Это обеспечивает быстрое поперечное распределение нагрузки и требует меньшего количества облицовок, чем английская связка.

Здесь чередуются ряды носилок и коллекторов, при этом чередующийся ряд носилок смещается на полкирпича.Носилки центрируются на стыках между носилками под ними, так что чередующиеся ряды носилок выровнены. Ступенчатые подрамники позволяют выбирать узоры из кирпичей различной текстуры или цвета.

Образуется путем укладки жаток и подрамников попеременно в каждом ряду. Заголовки каждого курса сосредоточены на носилках курса ниже. Эта связь прочная и часто используется для стен толщиной в два кирпича.

Этот вариант фламандской перевязки использует одну жатку на три носилки в каждом ряду.Заголовок центрирован над носилками в середине группы из трех на курсе ниже.

Этот вариант фламандской перевязки включает в себя две носилки между коллекторами в каждом ряду. Заголовки сосредоточены над стыком между двумя носилками в курсе ниже.

Эта связка имеет ряды коллекторов, смещенных на полкирпича. Это похоже на ложковую связь, но с заголовками вместо носилок.

При укладке в стопку кирпичи укладываются непосредственно друг на друга с выровненными швами, проходящими вертикально вниз по всей стене.Кирпичи можно укладывать как горизонтально, так и вертикально.

Выравнивание швов приводит к минимальному соединению, что означает, что это соединение является слабым и часто структурно ненадежным, если только проволочное армирование швов постели не размещается в каждом горизонтальном ряду или, при умеренной нагрузке, в каждом чередующемся ряду. Это часто используется исключительно в декоративных целях и в качестве защиты от дождя.

В этом соединении используются три носилки и одна жатка в каждом ряду.

Международный жилищный кодекс (IRC) 2018 года, опубликованный Советом по международным нормам (ICC), определяет подвижную связь как: «Размещение блоков кладки таким образом, чтобы головные швы в последовательных рядах были смещены по горизонтали не менее чем на одну четверть длины блока.

10 Типы кирпичной кладки



  1. Введение

Кирпич – старейший и наиболее полезный строительный материал, используемый во всем мире для каменной кладки. Кирпичная кладка широко используется, так как это очень прочная форма каменной кладки.

Проще говоря, кирпичная кладка строится путем укладки нескольких кирпичей на раствор в надлежащем последовательном порядке, чтобы сформировать прочную массу, способную противостоять возложенным нагрузкам.

Связка в кирпичной кладке — это элемент, скрепляющий кирпичи, уложенные на растворе. Такое явление систематического расположения кирпичей в растворе в кладочной конструкции известно как скрепление кирпича .

В связи с этим связи в кирпичной кладке образуются путем заполнения раствором между слоями кирпича и в пазах, где кирпичи уложены рядом. Существует 10 типов кирпичной кладки, которые объясняются ниже.

Основные цели обеспечения связей в кирпичной кладке можно перечислить следующим образом:

a. Для скрепления строительных блоков.

б. Выдерживать все возложенные нагрузки и внешние нагрузки.

в. Для обеспечения прочности и устойчивости каменной конструкции.

д. Для повышения эстетического вида каменной конструкции.



  2. Правила кладки кирпича

Ниже приведены правила кладки кирпича:

i) Используемый кирпич должен быть одинакового размера. Длина кирпичей должна быть вдвое больше ширины кирпича плюс один растворный шов.

ii) Кирпичи не должны поглощать воду более чем в 1/5 раза или на 20% от их веса при хранении в воде в течение 24 часов.

iii) Количество нахлестов должно быть не менее половины кирпича по толщине стены.

iv) Использование кирпичных битов должно быть минимальным.

v) Перед использованием кирпич следует подержать в воде не менее 1 часа.

vi) Толщина строительного раствора не должна быть более 13 мм.

vii) Кирпич и раствор, используемые в кладке, должны соответствовать спецификации.

viii) Следует принять надлежащее соединение.

ix) Стена должна быть поднята строго вертикально, и следует регулярно проверять ее с помощью отвеса.

x) Все готовые каменные стены должны выдерживаться не менее одной недели.

xi) Если в кладке образуются большие пустоты, их нельзя заполнять только раствором.

xii) Кладка стен не должна подниматься более чем на один метр в день.



3. Типы кирпичной кладки

Наиболее широко используемые типы кирпичной кладки включают следующие:



a.Подложка

Под подложкой понимается длинная сторона или часть кирпича. Ложковая связка строится путем укладки кирпичей в раствор таким образом, что остается открытой только лицевая сторона кирпичей.

Растягивающее соединение также часто называют бегущим соединением, так как оно состоит из непрерывного бегущего рисунка. Этот тип связки является простейшей формой связки, используемой в кирпичной кладке. Чаще всего используется в Великобритании.

Натяжная перевязка чаще всего используется в качестве фасада для основной каменной конструкции и строительства садовых стен, ограждающих стен, разделительных стен, дымовых труб и т. д.Также может использоваться в качестве наружных облицовочных стен в железобетонных каркасных конструкциях.



Преимущества ложковой связки

Основные преимущества ложковой связки в кирпичной кладке можно перечислить следующим образом:

a. Его легко и просто построить.

б. Квалифицированная рабочая сила не требуется для строительства носилок.



Недостатки эластичной связки

Ниже перечислены некоторые недостатки эластичной связки:

a.Натяжную кладку нельзя использовать в случае толстых кирпичных стен во всю ширину, так как они подходят только для стен толщиной в полкирпича, таких как перегородки.

б. Когда конструкция имеет большой пролет или высоту, стены из каменной кладки не могут быть построены с использованием ложковой связки, поскольку она не может выдерживать возложенные нагрузки.

в. Для ландшафтных и архитектурных каменных конструкций применение ложковой связки нежелательно.



б. Связка коллектора

Как следует из самого названия, связка коллектора формируется за счет использования лицевой стороны кирпича.Верхняя часть представляет собой более короткую квадратную поверхность кирпича, как видно на фасаде.

Выступающая кладка аналогична ложковой кладке, за исключением того, что лицевые стороны кирпичей открыты. Также, в отличие от ложковой перевязки, тычковая перевязка применяется для стен с полной толщиной кирпича.

Заголовочная облигация также иногда упоминается как товарная облигация. Расположение кирпичей делается таким образом, чтобы нахлест был равен половине ширины кирпича. Это достигается за счет использования кирпичных бит в три четверти в качестве койнов i.е. отступы делаются на полкирпича.

В случае криволинейной кирпичной кладки, такой как криволинейные кирпичные стены, желательна обратная связь.



Преимущества основной облигации

Некоторые из преимуществ, предлагаемых основной облигацией, могут быть перечислены следующим образом:

a. Его легко и просто построить.

б. Для строительства не требуется квалифицированная рабочая сила, как при креплении на носилках.



Недостатки облигации заголовка

Ниже перечислены некоторые недостатки облигации заголовка:

a.Он не имеет значительной прочности в направлении стены.

б. Нежелателен для возведения эстетически важных каменных сооружений.



в. Английская перевязка

Английская перевязка в основном состоит из чередующихся рядов верхних и нижних рядов кирпичей. Перекрытие в английской облигации образуется путем вставки ферзя ближе к заголовку квойна. Он в основном используется в азиатских странах, таких как Индия, Бангладеш и т. Д. Он более прочный и долговечный по сравнению с коллекторной и натяжной связкой.



Преимущества английских облигаций

Некоторые из преимуществ английских облигаций можно перечислить следующим образом:

a. Он предлагает большую прочность и стабильность.

б. Его можно использовать для возведения каменных стен практически любой толщины.

в. Для строительства такой связи не требуется высококвалифицированной рабочей силы.



Недостатки английской облигации

Ниже перечислены некоторые недостатки английской облигации:

a.Это не очень эстетично.

б. Этот тип конструкции облигаций является сравнительно дорогим.

в. Существует более высокая вероятность попадания влаги через стыки траверс.





д. Фламандская перевязка

Фламандская перевязка представляет собой кирпичную перевязку, в которой каждый ряд в основном состоит из чередующихся перемычек и ложков. Таким образом, связь создается за счет поочередной укладки лицевой и лицевой сторон кирпича на раствор, так что каждый чередующийся ряд начинается с четырехгранного выступа в углу.К следующему заголовку quoin, quoin close размещают чередующимися курсами, чтобы создать лицевой нахлест. Во фламандской облигации лицевая сторона коллектора поддерживается по центру над подрамником под ним.

Фламандские облигации можно разделить на следующие типы:



i. Одинарная фламандская облигация:

Одинарная фламандская облигация является промежуточной облигацией между английской облигацией и двойной фламандской облигацией. Он состоит из двойной фламандской связки на лицевой стороне и английской связки на оборотной стороне.Таким образом, одинарная фламандская связка приобретает достаточную прочность от английской связки, сохраняя при этом эстетический вид с использованием фламандской связки.



ii. Двойная фламандская перевязка:

Двойная фламандская перевязка состоит из фламандской перевязки как на тыльной, так и на лицевой стороне кирпичной кладки. Он очень привлекателен с эстетической точки зрения и поэтому используется в архитектурно важных каменных конструкциях.



Преимущества фламандских облигаций

Ниже перечислены некоторые преимущества фламандских облигаций:

a.Это очень экономично.

б. Он очень привлекательный с точки зрения внешнего вида.



Недостатки фламандских облигаций

Ниже перечислены некоторые недостатки фламандских облигаций:

a. Для строительства требуются высококвалифицированные кадры.

б. Она не так сильна, как английская связь.



e. Крысоловочная связка

Крысоловочная связка также часто упоминается как китайская кирпичная связка.Его можно определить как связь, при которой кирпичи укладываются на ребро, т. е. на лицевой стороне стены видна ширма и уключина кирпича.

Другими словами, крысиная ловушка представляет собой кладку, при которой кирпичи укладываются вертикально, образуя полость в каменной стене. Он считается формой модульной кладки.

Он сконструирован таким образом, что толщина каменной стены сохраняется такой же, как у обычной или обычной каменной кирпичной стены.

Образовавшаяся внутренняя полость должным образом перекрывается уключинами.

Связь с ловушкой для крыс очень выгодна. Это связано с тем, что полость, образованная в соединении крысоловки, способствует уменьшению количества необходимых кирпичей и раствора.

Образованная внутренняя полость также улучшает теплоизоляцию внутри здания.



Преимущества облигации «крысиная ловушка»

Некоторые из преимуществ, предлагаемых облигацией «крысиная ловушка», можно перечислить следующим образом:

a.Это обеспечивает высокую рентабельность строительства, поскольку количество требуемого кирпича, а также требуемый раствор уменьшаются.

В общей практике было установлено, что для кладки стены, построенной с использованием других видов кирпичной кладки, требуется 500 единиц кирпича на 1 м³, в то время как для той же кладки стены, построенной с помощью крысоловки, требуется только 430 единиц кирпича.

Это указывает на то, что использование клеевого соединения для каменной кладки может уменьшить количество необходимого кирпича на 20-35%, тогда как количество необходимого раствора может быть уменьшено на 30-50%.

б. Это улучшает терморегуляцию и комфорт внутри каменной конструкции.

в. Внутренняя полость, образованная в соединении крысоловки, также может быть использована для монтажа электрических проводов, кабелей и сантехнических труб.

д. Хорошо сконструированная ловушка для крыс выглядит эстетично. Это обеспечивает хороший законченный вид и, таким образом, нет необходимости в оштукатуривании и покраске конструкции.

Это экономит время и затраты на штукатурные и малярные работы.

эл. Внутренняя полость, образованная в связке крысоловки, снижает статическую нагрузку на конструкцию, тем самым повышая общую прочность и устойчивость конструкции в целом.

Такие стены можно эффективно использовать как в качестве несущих несущих стен, так и в качестве перегородок или перегородок.

ф. Он обеспечивает высокую степень износостойкости.

г. Потребности в обслуживании, а также стоимость сравнительно ниже.

ч. Он также обеспечивает простое и эффективное скрытие анкерных балок, перемычек, колонн и т. д.



Недостатки облигации «крысиная ловушка»

Некоторые из недостатков облигации «крысиная ловушка» могут быть перечислены следующим образом:

a. Для строительства ловушки для крыс требуется высококвалифицированный и обученный труд.

б. Может возникнуть проблема звукоизоляции из-за внутренней полости.

эл. Если не соблюдать правильную технику и осторожность, может произойти потеря раствора.



ф. Зигзагообразная перевязка

Зигзагообразная перевязка — это перевязка, при которой кирпичи укладываются зигзагообразно.Связь «зигзаг» аналогична связи «елочка».

Имеет хороший эстетический вид и поэтому в основном используется для мощения жилых каменных конструкций, полов, пешеходных дорожек и т.д. в каменных конструкциях.



г. Перевязка «елочкой»

При перекладке «елочкой» кирпичи укладываются под углом 45 градусов в обоих направлениях от центра в каждом ряду стены.

Похожа на зигзагообразную связь. Такой тип связи весьма желателен для строительства очень толстой каменной стены, т.е. для каменных стен толщиной, равной или превышающей четыре кирпича.

Связка «елочка» чаще всего используется для мощения. Его также можно использовать для возведения ограждающих стен, так как он обладает средней несущей способностью.



з. Облицовочная связка

Облицовочная связка — это тип связки кирпичей, при котором кирпичи укладываются таким образом, что верхний ряд наступает только после нескольких рядов ложкового ряда.В основном применяется для возведения толстых стен.

Облицовочное соединение очень желательно, когда необходимо построить облицовочную и заднюю стены разной толщины.

Однако из-за такой разной толщины количество стыков в облицовке и подкладке неодинаково, в результате чего распределение нагрузки неравномерно. Такая неравномерность также может привести к неравномерной осадке стен кладки.



i. Голландская облигация

Голландская облигация — это просто разновидность усовершенствованной или модифицированной английской облигации i.е. Голландская связь состоит из чередующихся рядов жаток и носилок.

Единственная модификация голландской перевязки заключается в том, что каждый ряд носилок начинается с трехчетвертной пластины, и, таким образом, каждая альтернативная полоса растяжения состоит из жатки, расположенной рядом с трехчетвертной пластиной, расположенной в квойне.



к. Диагональная связка

Диагональная связка — это связка, при которой кирпичи укладываются по диагонали, т. е. кирпичи укладываются встык.

Диагональная перевязка желательна для кладки стен толщиной от двух до четырех кирпичей.



Образовательная платформа Института Наба Будды

Кирпичная кладка – виды, инструменты, необходимые материалы и процедура

Что такое кирпичная кладка?

Кирпичная кладка представляет собой составные строительные конструкции, состоящие из отдельных строительных блоков, скрепленных между собой раствором. Кирпичная кладка — это тип кладки, в котором кирпичи используются в качестве строительных блоков, которые связаны друг с другом с помощью раствора.

Аналог живого тела, состоящего из отдельных клеток. Кирпичная кладка обычно используется при возведении стен заполнения, ограждающих стен и стен фундамента в случае ленточного фундамента. В Непале это наиболее распространенная форма каменной кладки, используемая при строительстве зданий.

Материалы, необходимые для кирпичной кладки

  1. кирпич
  2. типы кирпичей, используемые в кирпичной кладки

    Кирпичи, используемые в кирпичной кладки могут быть классифицированы на основе процесса производства:
    • высушенные или необожженные глиняные кирпичи

    Их изготавливают путем придания глине желаемой формы и ее сушки на солнце.Их можно использовать только для строительства временных сооружений

    Обожженные глиняные кирпичи — самые старые и наиболее часто используемые кирпичи в кирпичной кладке.

    По качеству классифицируются на следующие

    Кирпичи первого сорта имеют стандартную прямоугольную форму и размер, обожженно-красный цвет с четко выраженными прямыми краями и ровной поверхностью. Они не поглощают воду более чем на 1/5 своего веса при погружении в воду на 1 час и не проявляют признаков выцветания при высыхании.

    Они издают металлический звон, когда два кирпича складывают вместе. Они не должны ломаться при падении с высоты 1 м.

    Кирпич второго сорта имеет стандартные размеры, но несколько искаженную форму, нечеткие края, неровную поверхность, неравномерный цвет.

    При погружении в воду на 1 час они не поглощают воду более чем на 1/4 своего веса и могут проявлять некоторые признаки выцветания при высыхании. Они также издавали металлический звенящий звук при ударе.

    Эти кирпичи имеют неправильную форму и размер. Они находятся под обожженным кирпичом, излучающим красновато-желтый цвет. Они имеют низкую прочность на раздавливание, поэтому не используются для качественной кирпичной кладки.

    Это кирпич самого низкого качества. Их нельзя использовать при возведении кирпичной кладки, вместо этого они используются в качестве заполнителей при производстве бетона.

    Кирпичи из летучей золы изготавливаются из летучей золы и воды. Они имеют высокое содержание CaO, что помогает им развивать самоцементирующие свойства, как у цемента.Они легкие и обладают более высокой морозостойкостью, высокой огнестойкостью, большей прочностью, меньшей водопроницаемостью, чем у обожженного глиняного кирпича.

    Бетонные блоки производятся на месте с использованием бетона с добавлением цемента, песка, мелкого крупного заполнителя и воды. Они снижают требования к раствору.

    Инженерные кирпичи обладают высокой прочностью на сжатие. Они имеют более высокую морозостойкость, химическое воздействие и обладают низкой пористостью. Они используются в подвалах для большей прочности и влагоизоляции.

    Эти кирпичи сделаны из песка и извести. Обычно они используются в каменной кладке в эстетических целях. Имеют хорошую тепло- и звукоизоляцию.

    Кирпичи также классифицируются следующим образом:

    Традиционные кирпичи — это кирпичи, размеры которых не стандартизированы. Размер таких кирпичей варьируется от региона к региону. Их длина может варьироваться от 20 до 25 см, ширина от 10 до 13 см и толщина от 5 до 7,5 см. Номинальный размер традиционного кирпича, принятый в Непале, составляет 230*115*55 мм.

    Модульные кирпичи имеют стандартный фактический размер 19 см * 9 см * 9 см, как указано Бюро стандартов Индии.

    Классификация кирпичной кладки на основе используемого раствора

    В этом типе кирпичной кладки липкая глина вместе с некоторыми волокнистыми материалами или без них используется для заполнения швов между соседними кирпичами. Эти кладки имеют меньшую прочность. С помощью такого раствора можно возводить стены высотой не более 4 м. Обычно это практикуется в деревне для строительства временных домов с меньшей продолжительностью жизни.

    • Кирпичная кладка на известковом растворе

    Известковый раствор используется для связывания блоков кирпичей в этом типе кирпичной кладки. Известковый раствор можно приготовить с использованием жирной извести, гидравлической извести, смеси извести и цемента или байры (извести и каменной/кирпичной пыли). Они используются в эстетических целях, особенно в храмах Непала. Прочность такой кладки превосходит глиняный раствор.

    • Кирпичная кладка на цементном растворе

    В этом типе кирпичной кладки цементный раствор используется для связывания блоков кирпича вместе.В результате повышается прочность кладки. Это наиболее часто используемый тип кирпичной кладки при возведении стен, заборов, фундаментов, анкерных блоков.

    Общие характеристики кирпичной кладки

    1)

    Кирпич

    Кирпич, используемый в кирпичной кладке, должен быть стандартной прямоугольной формы и однородного обожженно-красного цвета. Стандартный размер кирпича 240 х 115 х 57 мм с допуском -10 мм по длине, -5 мм по ширине и ±3 мм по толщине только в случае толстых стен.

    Предпочтительны горизонтальные и вертикальные растворные швы не более 10 мм. В зависимости от требований к качеству и прочности работ кирпич может быть ручной или машинной формовки с прочностью на смятие не менее 3,5 Н/мм². При ударе друг о друга они должны издавать металлический звон.

    Они не должны поглощать более 25% воды по своему весу при погружении в воду на 1 час. Они не должны оставлять высолов (беловатого вещества) при высыхании. Для кладки 1 класса кирпичи должны иметь четкую кромку, ровную и твердую поверхность, не должны ломаться при падении с высоты 1 м.

    Кирпич перед кладкой предварительно замачивают. Кирпичи должны укладываться так, чтобы вертикальные швы соседних рядов не перекрывались. В случае стен толщиной в 1 кирпич или более, кирпич должен быть уложен на английской связке, если не указано иное.

    2)

    Толщина стены:

    Минимальная толщина в один полкирпича (115 мм) и максимальная толщина в один кирпич (240 мм) должна использоваться для ненесущей стены. При этом толщина несущих стен

    варьируется от минимальной толщины в один кирпич до требуемой проектом толщины.

    3)

    Раствор

    Цементно-песчаное соотношение 1:6 принимается для стен толщиной в один кирпич, а соотношение 1:4 – для стен толщиной в полкирпича. В растворную смесь можно добавить небольшое количество свежегашеной извести в соотношении от ¼ до ½ массы цемента для повышения ее пластичности без снижения прочности.

    4)

    Штукатурка

    Все штукатурки должны иметь соотношение цемент-песок не менее 1:6. Они должны иметь кубическую прочность на раздавливание не менее 28 дней, равную 3 Н/мм².

    Характеристики кирпичной кладки
    • Кирпичная кладка более прочная и долговечная, чем другие типы кладки
    • Кирпичная кладка увеличивает стоимость активов здания
    • Здания с кирпичной кладкой имеют достаточную теплоизоляцию, чем другие виды кладки
    • Не требует отделки кирпича, как при каменной кладке
    • Кирпичная кладка легко обслуживается и ремонтируется.

    Типы перемычек в кирпичной кладке

    Под перевязками понимается способ расположения кирпичей в каждом ряду таким образом, чтобы вертикальные швы последующего ряда не перекрывали друг друга.

    Кирпич, уложенный своим большим размером по длине стены, называется ложковым, а кирпич, уложенный шириной по длине стены, называется тычковым Типы скрепления в кирпичной кладке Список следующим образом:

    1. Rights Bond
    2. Зиг-ZAG Bond
    3. Header Bond
    4. Racking Bond
    5. English Bond
    6. Садовая настенная связь
    7. Dutch Bond
    8. RAT-TORS

    Наиболее часто используемые в кирпичных работах связки описаны ниже.

    Чтобы прочитать подробности с изображением , Щелкните здесь Связки в кирпиче

    укладываются как носилки.Ложковая вязка получается только при толщине стен в полкирпича. Эта связь также известна как подвижная связь, обычно используемая в случае строительства перегородок, парапетных стен.

    Каждый чередующийся ряд в этих типах вязки начинается с половины кирпичной кладки, что предотвращает перекрытие вертикальных швов в следующем ряду.

    2) Перемычка

    При этом типе перевязки все кирпичные блоки укладываются как перемычки на лицевой стороне стены. Нахлест вертикального шва в последовательном ряду получают, укладывая накладки размером 3/4 и длины кирпича в стыках (на стыке двух перпендикулярных рядов, т.е. угол).

    Этот тип связки в основном используется при строительстве фундаментов для лучшего поперечного распределения нагрузки. Применяется в стене с определенной степенью кривизны в плане, арках и перекрытиях парапетов.

    3)

    Английский бонд

    Этот тип бонд состоит из чередующихся рядов жатки и подрамника. Вертикальные стыки в каждом типе рядов (жатка и носилки) выравниваются по каждому заказу по прямой траектории. Чтобы предотвратить перекрытие вертикальных стыков в последующем ряду, доводчик помещается после первого блока жатки в ряду жатки.

    Доводчик в половину ширины целого кирпича. Носилки должны иметь нахлест минимум на 1/4 своей длины над жаткой. Кирпичная кладка толщиной, равной четному числу полукирпичей, имеет одинаковые стыковые поверхности тыльной и лицевой сторон, а кладка толщиной нечетного числа полукирпичей имеет противоположные стыковые поверхности тыльной и лицевой сторон.

    Кроме того, шапка в структуре с такой нечетной толщиной начинается с квоинной шапки. В случае очень толстой стенки средняя часть заполняется только грубым коллектором с тонкими швами.Английская облигация считается самым прочным типом облигации.

    Этот тип связки подходит для несущих каменных конструкций, но может быть дорогим и менее привлекательным, если используется в эстетических целях

    4) Фламандская связка

    Это тип связки, при котором чередующиеся коллектор и ложковая часть встречаются в одном курс. Каждый альтернативный ряд начинается с заголовка в углу, за которым следуют ферзевый доводчик и подрамник соответственно в дополнение к двойному заголовку по нормали к угловому заголовку, чтобы предотвратить перекрытие вертикальных стыков в последовательных рядах.

    В стенах толщиной, равной нечетному числу полукирпичей, в середине кладки укладывают полукирпич, а в стенах толщиной, равной четной полкирпичи (кроме 1 кирпича) — полукирпич и четверть летучей мыши используются для предотвращения перекрытия стыка последовательного курса. Фламандская облигация далее делится на два типа:

    Одинарная фламандская облигация представляет собой комбинацию английской облигации и фламандской облигации, в которой передняя или лицевая сторона состоит из фламандской облигации, а задняя стенка или нелицевая сторона состоит из английской облигации в каждом ряду.

    Одинарная фламандская связка может применяться только в стенах толщиной более или равной полутора кирпичам. Это соединение улучшает эстетику лицевой стороны стены, а также обеспечивает ее прочностные характеристики.

    В отличие от одинарной фламандской, двойная фламандская облигация состоит из перемычек и подрамников, уложенных попеременно как на лицевой, так и на оборотной стороне.

    Кирпичная кладка на фламандской связке имеет меньшую прочность и компактность по сравнению с кладкой на английской связке. С другой стороны, фламандские связки требуют меньшего количества кирпичей на м3 кирпичной кладки и имеют более приятный внешний вид, чем английские связки.

    5) Крепление для крысоловок

    Нажмите здесь, чтобы прочитать подробности с изображением. в вертикальном виде) и уключина (жатка в вертикальном виде) с полостью между шайбой на задней и передней гранях. Он также известен как китайская облигация.

    Главное преимущество ловушки для крыс заключается в том, что она уменьшает требуемое количество кирпичей и раствора на 30%.Это делает его более экономичным в строительстве. Наличие полости улучшает теплоизоляцию кладки Крысоловки.

    Нижний и верхний ряды, подоконники и перемычки вместе с боковыми сторонами проема должны быть прочными, чтобы поддерживать окна и двери. Полости в связке Rat rap могут быть снабжены арматурой и заполнены PCC для усиления конструкции от землетрясений. Для кладки крысоловки требуются кирпичи с хорошо развитыми краями и гладкой поверхностью, поэтому она требует особой осторожности при строительстве.

    Материалы и инструменты, необходимые в кирпичных работах

    1. Минометный Mix
    2. пропитанные кирпичи
    3. WOOWEL
    4. MOLOWEL
    5. Уровень воды
    6. Уровень воды,
    7. PLUBLE BOB
    8. Кирпичный резак
    9. Threads
    10. Феодолиты для разметка при необходимости
    11. Защитное оборудование, такое как перчатки, защитные очки и т. д.

    Порядок возведения кирпичной кладки

    1. Подготовительные работы

    План конструкции должен быть установлен на месте с помощью теодолита или измерительной ленты, отмеченной мелом или гипсом порошок или мука специально для кирпичной кладки в фундаменте.

    Предварительно замоченные кирпичи следует складывать на площадке, чтобы сократить время транспортировки.

    • Строительные процедуры
    • Приготовьте растворную смесь из цемента и песка в соотношении не менее 1:6 в воде. Количество приготовленного раствора, которое должно быть готово в течение 30 минут после смешивания. В противном случае необходимо добавлять добавки, которые продлевают время схватывания и удобоукладываемость.
    • Нанесите слой раствора толщиной 25 мм на строительную линию, которая служит ровной поверхностью для укладки кирпичей.
    • Положите первый ряд кирпичей на растворную подушку и втолкните их в раствор, чтобы прочно уложить, и заполните вертикальный шов.
    • Рекомендуемая толщина шва 10 мм.
    • Резьба может быть продлена от одного конца конструкции к другому, чтобы направлять конструкцию и обеспечивать идеальную горизонтальную укладку кирпичей
    • Залейте раствором крестовину предыдущего ряда кирпичей и плотно уложите второй ряд кирпичей раствором и заполнить вертикальные швы.
    • Устройства уровня и трубы уровня воды можно использовать для проверки уровня каждого ряда, независимо от того, являются ли они однородными или наклонными. Наклонные курсы недопустимы.
    • Отвес используется для проверки вертикальности возведенной стены. Его можно использовать на углах и других поверхностях стен, чтобы проверить, не выступают ли кирпичи.
    • Схема кладки и использование доводчика, коллектора и других элементов кирпичной кладки могут различаться в зависимости от толщины стены и типа скрепления.
    • Аналогичным образом можно укладывать и другие ряды.
    • Высота кирпичной кладки, которую разрешается возводить за один день, не должна превышать 1,5 м

    Особенности кирпичной кладки

    • Используемый кирпич должен быть марки 1 st или не менее 2 nd Класс в случае строительства постоянных конструкций, таких как стены и фундамент.
    • Кирпичи перед использованием необходимо замочить в воде.
    • Вертикальность возведенной стены следует проверять в каждом ряду вместе с уровнем каждого ряда.
    • Все швы должны быть тщательно промыты и заполнены раствором, не оставляя пустот.
    • Толщина растворных швов в любом случае не должна превышать 13 мм, и они должны быть максимально однородными.
    • Крестовины кирпичей всегда должны быть обращены вверх в случае жатки и носилок.
    • Стена должна быть строго вертикальной с соответствующим уровнем выравнивания каждого ряда.
    • Толщина каждого слоя должна быть одинаковой.
    • Кирпичная кладка должна регулярно выдерживаться в течение 2 недель.
    • Кирпичная кладка должна быть оставлена ​​с зубчатыми концами всякий раз, когда работа останавливается.

    Надеюсь, эта статья останется для вас полезной.

    Happy Learning – Civil Concept

    Предоставлено,

    Инженер-строитель – Джениш Шакья

    Читайте также,

    Шлакоблок против бетонных блоков – применение, использование, экономичность блоков и т. д. 90 Красный кирпич – состав, применение, подготовка

    Фибробетон – применение, преимущества и недостатки

    Полимерно-модифицированные растворы – тип, функция, преимущества, недостатки

    1,453

    Сопутствующие

    8 НЕОБХОДИМО СОБЛЮДАТЬ ПРАВИЛА ДЛЯ ХОРОШЕГО СВЯЗИ В КИРПИЧНОЙ КЛАДКЕ

    Склеивание в кирпичной кладке

    Связи в кирпичной кладке означает метод укладки кирпичей в ряды таким образом, что отдельные кирпичные блоки связаны вместе, а вертикальные швы последовательных рядов не лежат на одной и той же вертикальной линии.

    Виды вязки

    Цели кладки кирпича

    • Добейтесь максимальной прочности при распределении нагрузки по всей стене, колонне или опоре.
    • Если стыки в кирпичной кладке выполнены неправильно, то получится непрерывный вертикальный шов. Это называется несвязанной стеной, имеющей небольшую прочность и устойчивость. (см. рис. ниже)
    Неограниченная стена и распределение нагрузки в хорошо скрепленной стене
    • Для обеспечения поперечной устойчивости и устойчивости к боковым нагрузкам.
    • Для создания приемлемого внешнего вида.

    Правила склеивания в кирпичной кладке

    Для получения хорошей связи необходимо соблюдать следующие правила.

    Правило-1

    Кирпичи должны быть одинакового размера. Длина кирпича должна быть вдвое больше его ширины плюс один шов, чтобы получился равномерный нахлест. Хорошая связь невозможна, если нахлест неравномерный.

    Правило-2

    Величина нахлеста должна составлять не менее ¼ длины кирпича по длине стены и ½ длины кирпича по толщине стены.

    Правило-3

    Избегайте использования кирпичных бит, если это не необходимо или не требуется в особых местах.

    Правило-4

    На чередующихся курсах центральная линия жатки должна совпадать с центральной линией подрамника на курсе ниже или выше его.

    Правило-5

    Вертикальные стыки в чередующихся направлениях должны располагаться вдоль одной и той же вертикальной оси.

    Правило-6

    Подрамник следует использовать только в облицовке; они не должны использоваться в сердцах.Hearting должен быть сделан только в заголовках.

    Правило-7

    Желательно предусмотреть каждый шестой ряд в качестве верхнего ряда с обеих сторон стены.

    Правило-8

    Следует избегать использования наклонных и других соединений, обеспечивающих горизонтальный уровень грунтовых вод. Должны быть предусмотрены вогнутые и выветренные швы.

    Типы швов между элементами кладки

    Отверждение кирпичных стен до и после штукатурки

    Надлежащая практика отверждения кирпичных стен: до и после штукатурки

    Отверждение – это процесс сохранения влажности во время строительных работ.Эффективность отверждения зависит от степени гидратации цемента. Некоторые считают, что максимально возможное отверждение полезно для прочности и долговечности конструкции, но это не всегда так. Неправильное отверждение может плохо повлиять на прочность конструкции, поэтому вы должны быть уверены в точных методах отверждения до и после оштукатуривания кирпичных стен.

    Почему лечение важно?

    Всякий раз, когда цемент используется для связывания, необходимо проводить отверждение, а когда речь идет о кирпичных стенах, отверждение необходимо до и после штукатурки.Важно соблюдать правильную практику отверждения, потому что:

    • Отверждение помогает повысить прочность кирпичной стены
    • Прочность бетона повышается по мере отверждения
    • Отверждение помогает свести к минимуму трещины
    • Предотвращает усадку кирпичных стен при высыхании
    • Отверждение делает стены водонепроницаемыми

    Также читайте: Соотношение цемента и песка для штукатурки стен

     Пора начинать отверждение
    • Перед оштукатуриванием: Лучшее время для начала отверждения кирпичных стен – не позднее 12 часов.Причина ожидания в течение 12 часов заключается в том, что бетонная смесь затвердевает не менее 10 часов, и после этого периода можно приступать к отверждению стены.
    • После штукатурки: После завершения заключительного этапа цементной штукатурки рекомендуется начать отверждение в течение 24 часов.

    Продолжительность отверждения
    • Перед оштукатуриванием: Продолжительность отверждения полностью зависит от качества раствора, используемого для скрепления.Если вы используете цементно-песчаный раствор, вы должны выдерживать кирпичную стену не менее 7 дней. А если кирпичная стена строится с помощью богатого раствора в пропорции 1:4, то лучше выдерживать стену не менее 10 дней.
    • После штукатурки: Когда штукатурка кирпичной стены завершена, рекомендуется выдерживать стену в течение 7 дней и держать цемент во влажном состоянии в течение 15 дней. Это поможет повысить прочность бетона и устранит вероятность появления трещин и усадки.

    Идеальная продолжительность для повышения прочности кирпичной стены при отверждении. Однако имейте в виду, что эффективное отверждение должно остановить более быстрое обезвоживание цемента. Вы можете увеличить время твердения на один или два дня в случае тяжелых температурных условий и более высоких марок бетона.

    Методы отверждения

    В зависимости от климатических условий следует принять меры для предотвращения высыхания цемента из-за солнца и более сильного ветра. Поэтому специалисты предлагают несколько методов отверждения, которые лучше всего подходят для кирпичных стен:

    1. Метод мокрого покрытия: Метод мокрого покрытия подходит для обработки вертикальных и наклонных поверхностей и лучше всего подходит для кирпичных стен.Способ позволяет поддерживать стены во влажном состоянии в течение всего периода отверждения. В этом методе отверждение осуществляется с помощью мокрых джутовых мешков и мешковины, которые каждый раз держат во влажном состоянии.
    2. Метод разбрызгивания: Для более крупных конструкций невозможно каждый раз наносить влажное покрытие. Таким образом, метод разбрызгивания — еще один простой способ вылечить вертикальные поверхности, такие как кирпичная стена. В этом методе вода разбрызгивается на поверхность через определенные промежутки времени. Хотя для этого метода требуется большее количество воды, он является наиболее подходящим для выдерживания кирпичных стен до и после штукатурки.

    Отверждение должно быть выполнено надлежащим образом, чтобы обеспечить полную гидратацию цемента. В зависимости от климатических условий и характера работ методы отверждения обычно меняются, поэтому всегда лучше иметь руководство специалиста, чтобы обеспечить хорошую прочность и долговечность конструкции.

    Соотношение цемента и песка для раствора, кирпичной кладки и штукатурки

    Соотношение цемента и песка для раствора, кирпичной кладки и штукатурки | соотношение цемента и песка для штукатурки | соотношение цемента и песка | соотношение цемента и песка в штукатурке | соотношение цемента и песка в растворе | соотношение цемента и песка для кирпичной кладки.

    Цементный раствор готовят путем смешивания цементного песка и воды в необходимой пропорции для достижения заданной прочности на сжатие каменных работ, таких как кирпичная стена, штукатурка и кирпичная кладка

    Кладка кирпича является частью каменной кладки, при которой каменщики укладываются друг на друга с помощью цементного раствора, который действует как связующий или клейкий материал, соединяющий каменщиков для повышения прочности, кладка кирпичного слоя известна как кирпичная кладка, она используется для формирования внешняя и внутренняя кирпичная стена в доме.

    Соотношение цемента и песка для раствора, кирпичной кладки и штукатурки

    Оштукатуривание – это процесс нанесения цементного раствора на шероховатую и ровную поверхность кирпичных, блочных и бетонных стен, обладающих большей отделкой и гладкостью.

    Когда мы начинаем новые проекты, возникает вопрос, какой должна быть лучшая или стандартная смесь соотношения цемента и песка, используемая для различных видов кладочных работ. Соотношение цемента и песка для приготовления раствора зависит от типа кирпичной кладки для внешней стены (стена 9 дюймов) или внутренней стены (стена 4 дюйма), двойной кирпичной стены, одинарной кирпичной стены, сплошной кирпичной стены и полукирпичной стены, типа используемой штукатурки. для внутренней и внешней стены это несущая конструкция для подпорной стены или ненесущая конструкция в качестве перегородки.

    Соотношение цемента и песка для раствора, кирпичной кладки и штукатурки

    Типовой раствор, приготовленный из смеси цемента и песка в соотношении 1:6 (1 часть цемента и 6 частей песка), 1:5 (1 часть цемента и 5 частей песка), 1:4 (1 часть цемента и 4 части песка). ) и 1:3 (1 часть цемента и 3 части песка) используются для разных целей.

    Существуют различные соотношения цемента и песка для каждого элемента конструкции здания. Обычно это выглядит следующим образом:-
    1) Для каменных строительных блоков/кирпича отношение цемента к песку составляет = 1:3, 1:4, 1:5 и 1:6.

    2) Для железобетона соотношение цемента к песку (мелкий заполнитель) = 1:2, 1:1,5 и 1:1. Крупный заполнитель 20 мм, измельченный до 10 мм, будет в два раза больше соответствующего мелкого заполнителя.

    3) Для штукатурки соотношение цемента к песку = 1:2, 1:3, 1:4 и 1:5.

    4) Для обычного цементного бетона соотношение цемента и песка составляет 1:3, 1:4, 1:5 и 1:6.

    Соотношение цемента к песку для кирпичной кладки :- в соответствии с общими рекомендациями, для кладки из блоков/кирпича или каменной кладки или растворной смеси, как правило, соотношение цемента к песку составляет 1:3 (1 часть цемента к 3 частям песка), 1 :4 (1 часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

    Соотношение цемента к песку для штукатурки :- в соответствии с общими рекомендациями, для штукатурки или штукатурки наружных или внутренних стен, как правило, соотношение цемента к песку составляет 1:4 (1 часть цемента к 4 частям песка), 1:5 ( 1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

    Соотношение цемента и песка для железобетона :- согласно общим рекомендациям, для железобетона или железобетона, как правило, соотношение цемента и песка составляет 1:2 (1 часть цемента на 2 части песка), 1:1.5 (1 часть цемента на 1,5 части песка) и 1:1 (1 часть цемента на 1 часть песка). Крупный заполнитель 20 мм, измельченный до 10 мм, будет в два раза больше соответствующего мелкого заполнителя.

    Соотношение цемента к песку для PCC : — согласно общим рекомендациям, для простого цементного бетона или PCC, как правило, соотношение цемента к песку составляет 1:3 (1 часть цемента на 3 части песка), 1:4 (1 часть часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

    Соотношение цемента к песку для растворной смеси : — в соответствии с общими рекомендациями, для растворной смеси, используемой для блочных/кирпичных или кладочных работ или штукатурки, как правило, соотношение цемента к песку составляет 1:3 (1 часть цемента на 3 части песок), 1:4 (1 часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

    Отношение цемента к песку

    В этом отношении «соотношение цемента и песка» с точки зрения соотношения для раствора зависит от того, какую прочность вы пытаетесь достичь, но в качестве общего руководства стандартное соотношение цемента и песка будет составлять 1 часть цемента на 4 части песка. как 1:4 (1 цемент : 4 песок).Для кирпичной кладки и штукатурки можно использовать смесь из 1 части цемента и 6 частей песка в соотношении 1:6 (1 цемент : 6 песок).

    Отношение цемента к песку

    В связи с этим «соотношение цемента к песку» с точки зрения соотношения для раствора зависит от того, какой прочности вы пытаетесь достичь, но в качестве общего руководства стандартное соотношение цемента к песку будет составлять 1 часть цемента к 4 частям. песок представлен в соотношении 1:4 (1 цемент : 4 песок). Для кирпичной кладки и штукатурки можно использовать смесь из 1 части цемента и 6 частей песка в соотношении 1:6 (1 цемент : 6 песок).

    Соотношение цемента и песка

    В связи с этим «соотношение цемента и песка» с точки зрения соотношения для раствора зависит от того, какой прочности вы пытаетесь достичь, но в качестве общего руководства стандартное соотношение цемента и песка будет составлять 1 часть цемента к 4 частям. песок представлен в соотношении 1:4 (1 цемент : 4 песок). Для кирпичной кладки и штукатурки можно использовать смесь из 1 части цемента и 6 частей песка в соотношении 1:6 (1 цемент : 6 песок).

    Соотношение цемента и песка для штукатурки

    В связи с этим, «соотношение цемента к песку для штукатурки», с точки зрения соотношения для штукатурки, в качестве общего руководства стандартное соотношение цемента к песку для внутренней штукатурки будет составлять 1 часть цемента к 6 частям песка, представленное как 1:6 ( 1 цемент : 6 песок).Для штукатурки наружных стен, потолков и бетонных стен можно использовать смесь из 1 части цемента и 4 частей песка в соотношении 1:4 (1 часть цемента : 4 части песка), а другое соотношение смеси 1:5 (1 часть цемента и 5 частей песка). ) используется при наличии крупнозернистого песка и смеси 1:3 (1 часть цемента и 3 части песка) для ремонта.

    ЧИТАЙТЕ ТАКЖЕ :-

    Песок для гипса рядом со мной, доставка, цвет и 25 кг или биг бэг

    Соотношение цемента и песка для раствора, кирпичной кладки и штукатурки

    Как рассчитать количество штукатурки | отношение цемента к песку

    Как рассчитать количество материала для штукатурки

    Стоимость штукатурки за квадратный фут с материалом в Индии

    Соотношение цемента и песка в штукатурке

    В связи с этим «соотношение цемента и песка в штукатурке», на этот ответ очень просто, в общем, рекомендуется использовать смесь в штукатурке цемента и песка в соотношении 1:6 (1 часть цемента и 6 частей песка) для внутренней штукатурки кирпичной стены, для штукатурки наружной кирпичной стены, потолка и бетонной стены используется смесь в пропорции 1:4 (1 часть цемента и 4 части песка), а остальные смеси в пропорции 1:5 (1 часть цемента и 5 частей песка) используется при наличии крупнозернистого песка и смеси 1:3 (1 часть цемента и 3 части песка) для ремонта.

    Соотношение цемента и песка для кирпичной стены

    В связи с этим, «соотношение цемента и песка для кирпичной стены» с точки зрения соотношения для кирпичной стены, в качестве общего руководства стандартное соотношение цемента и песка для сплошной или двойной кирпичной стены будет составлять 1 часть цемента на 6 частей песка, представленное как 1. :6 (1 цемент : 6 песок). Для стены из одинарного кирпича или полукирпича можно использовать смесь из 1 части цемента и 4 частей песка в соотношении 1:4 (1 цемент: 4 песка).

    Соотношение цемента и песка для кирпичной кладки

    В связи с этим, «соотношение цемента и песка для кирпичной кладки» с точки зрения соотношения для кирпичной кладки, в качестве общего руководства стандартное соотношение цемента и песка для полностенной кирпичной кладки будет составлять 1 часть цемента к 6 частям песка, что соответствует соотношению 1:6 (1 цемент : 6 песок).Для половинной кирпичной кладки можно использовать смесь из 1 части цемента и 4 частей песка в соотношении 1:4 (1 цемент : 4 песка).

    ◆Вы можете подписаться на меня на Facebook и

    Подпишитесь на наш канал Youtube

    Соотношение цемента и песка в растворе

    В этом отношении «соотношение цемента и песка в растворе» с точки зрения соотношения в растворе зависит от того, какой прочности вы пытаетесь достичь, но в качестве общего руководства стандартное соотношение цемента и песка в растворе будет составлять 1 часть цемента на 4 части песка в пропорции 1:4 (1 цемент : 4 песка).При кирпичной кладке и штукатурке можно использовать растворную смесь из 1 части цемента и 6 частей песка в соотношении 1:6 (1 цемент : 6 песок).

    Соотношение цемента и песка для раствора

    В этом отношении «соотношение цемента и песка для раствора» с точки зрения соотношения для раствора зависит от того, какую прочность вы пытаетесь достичь, но в качестве общего руководства стандартное соотношение цемента и песка для раствора будет составлять 1 часть цемента к 4 части песка в пропорции 1:4 (1 цемент : 4 песка).

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
