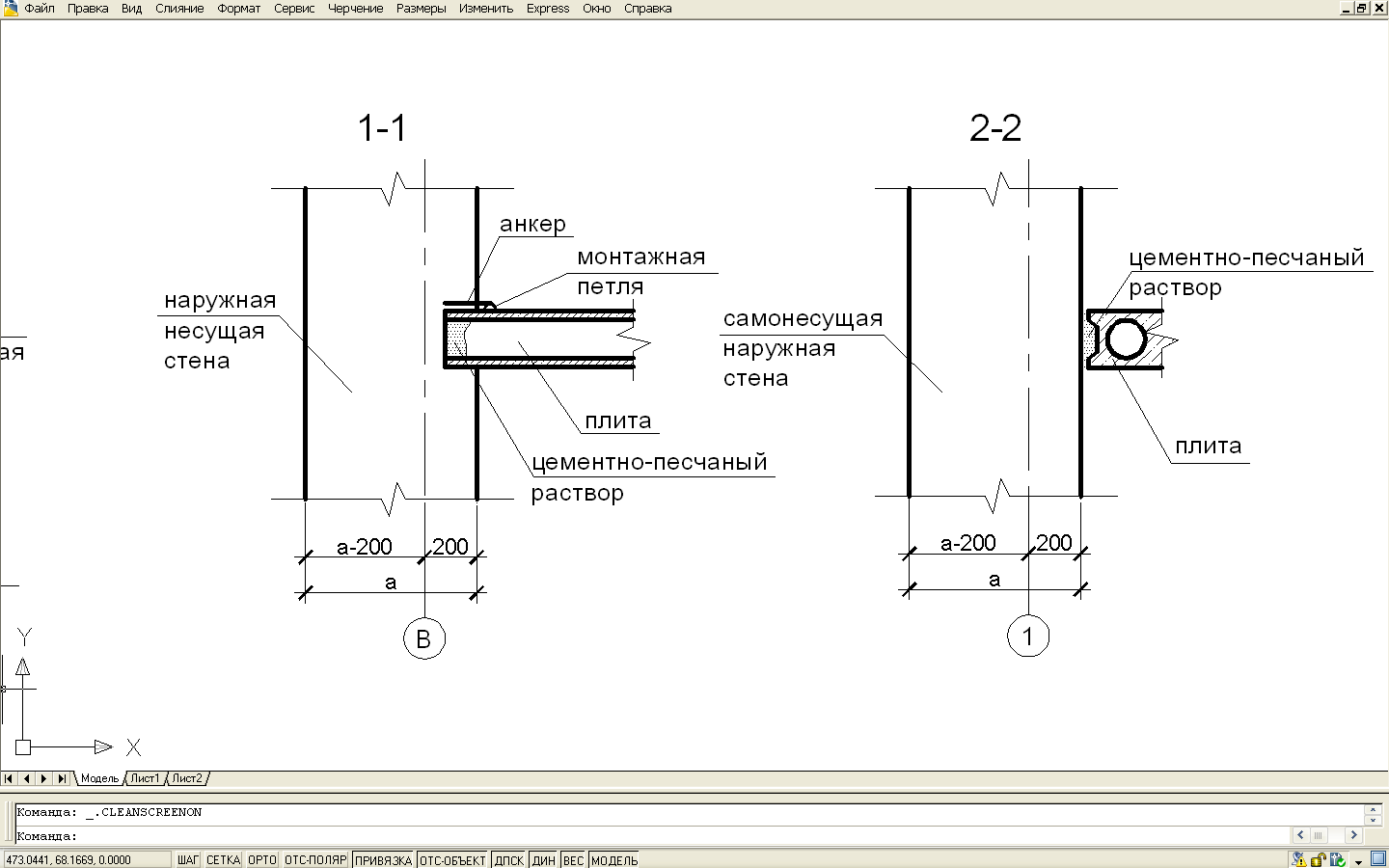

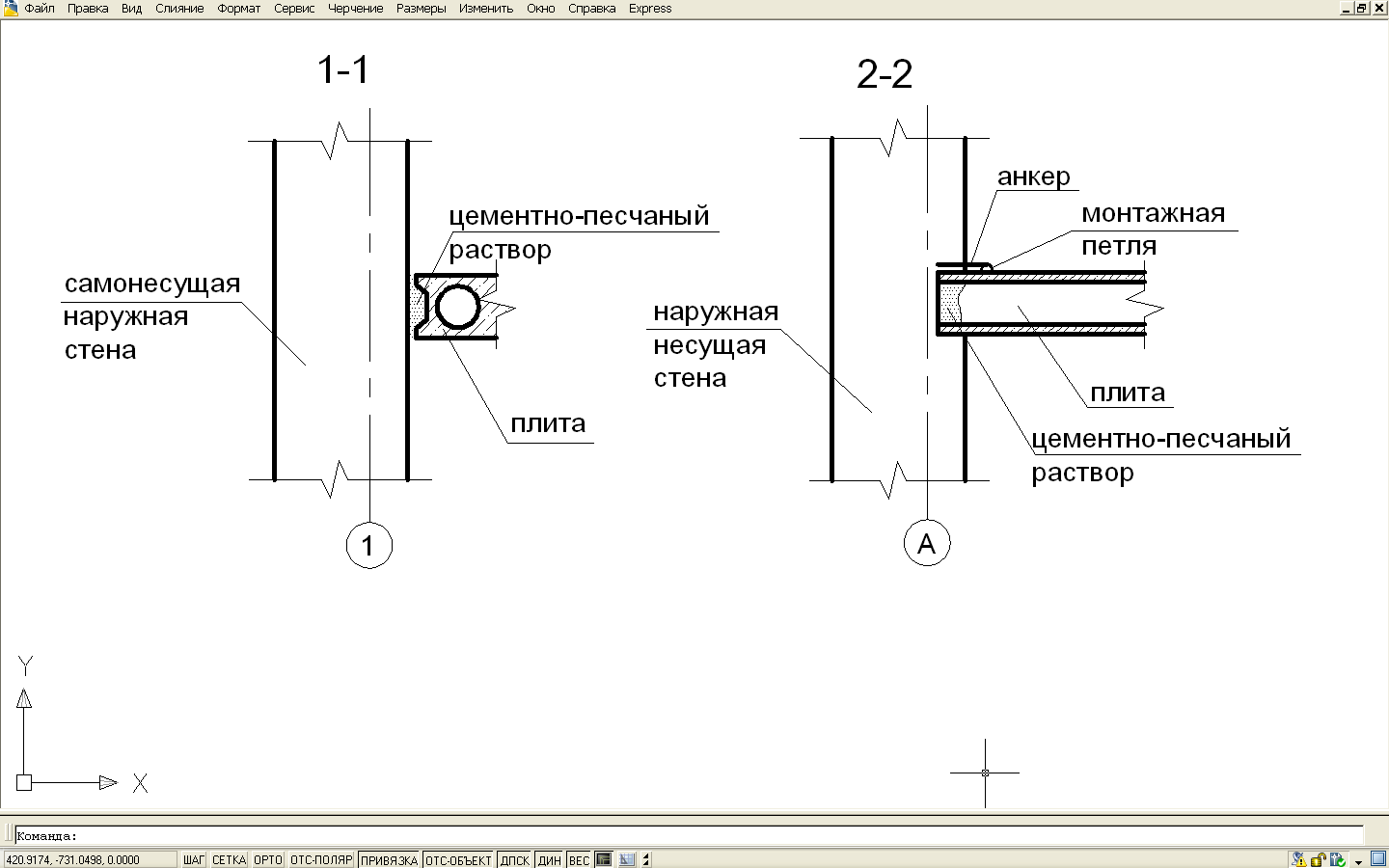

Бескаркасная система здания с продольным расположением несущих стен

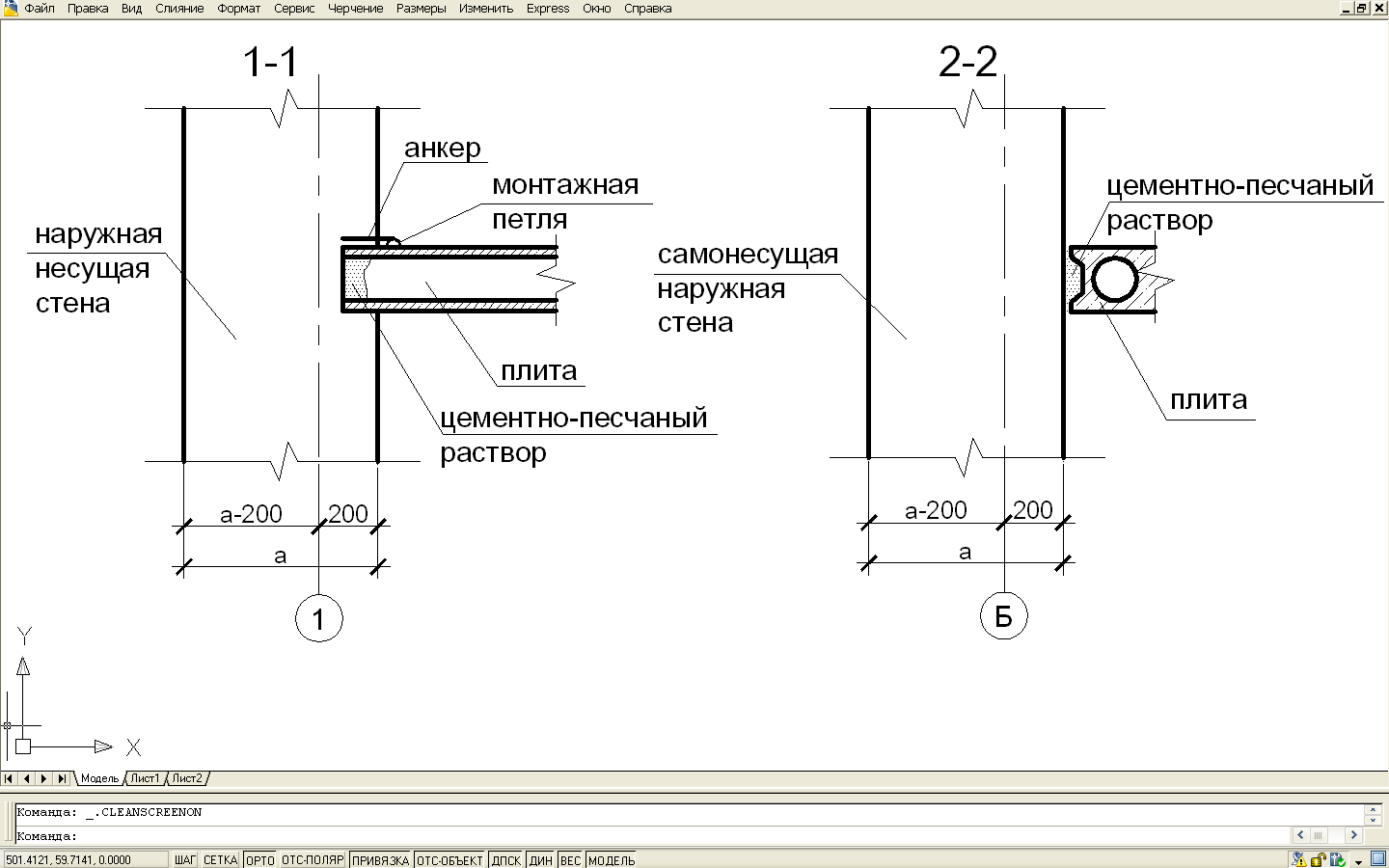

Бескаркасная система здания с поперечным расположением несущих стен

2) каркасные – выполняются в виде многоярусной пространственной системы, состоящей из колонн, ригелей и плит перекрытия.

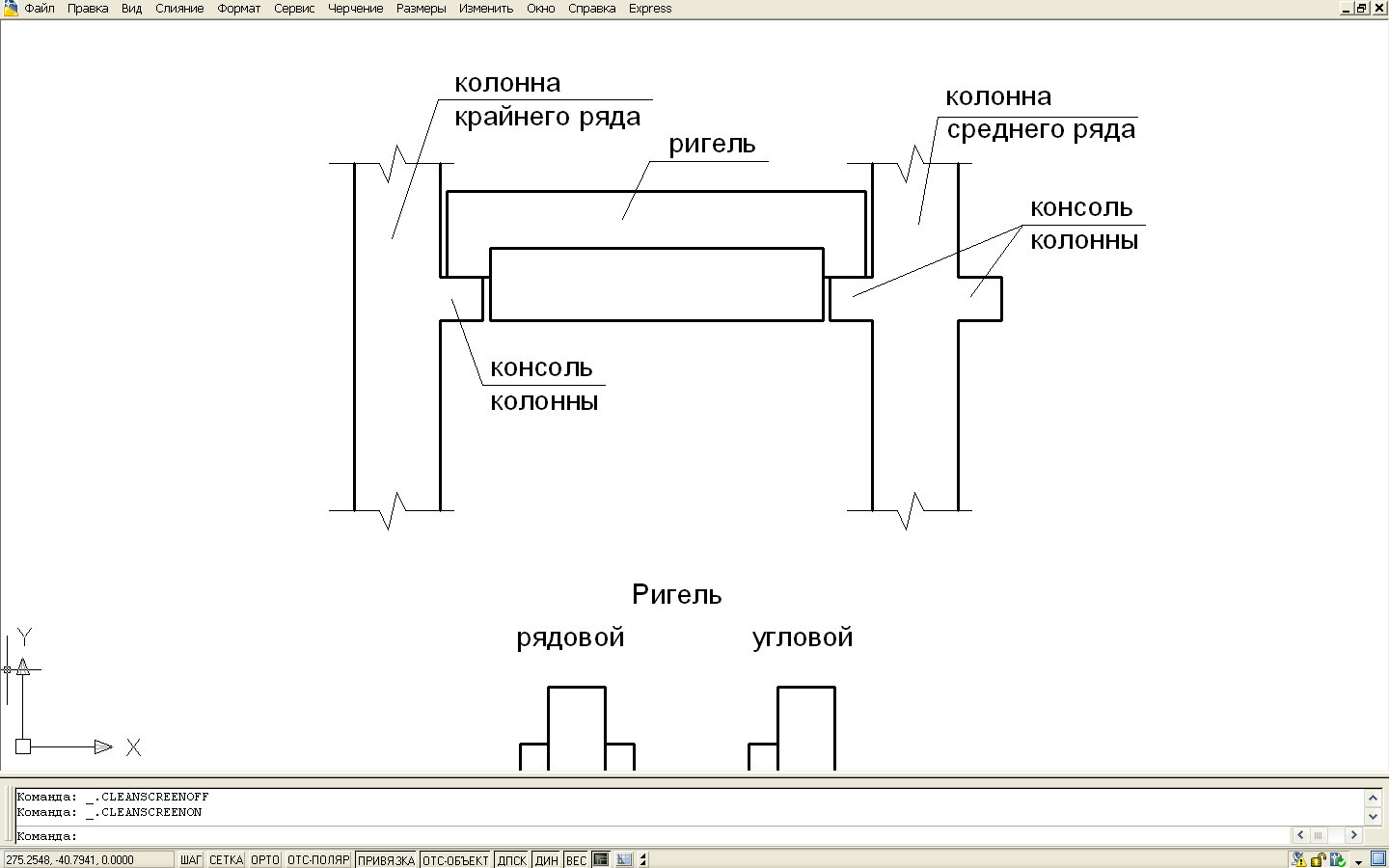

Колонны применяют прямоугольного сечения 300×300 мм² (в зданиях до пяти этажей) и 400×400 мм² с прямоугольными консолями высотой и вылетом по 150 мм для сопряжения с ригелем. Колонны разделяют на крайние (у наружных стен здания) — одноконсольные и средние (по внутренним осям здания) – двухконсольные.

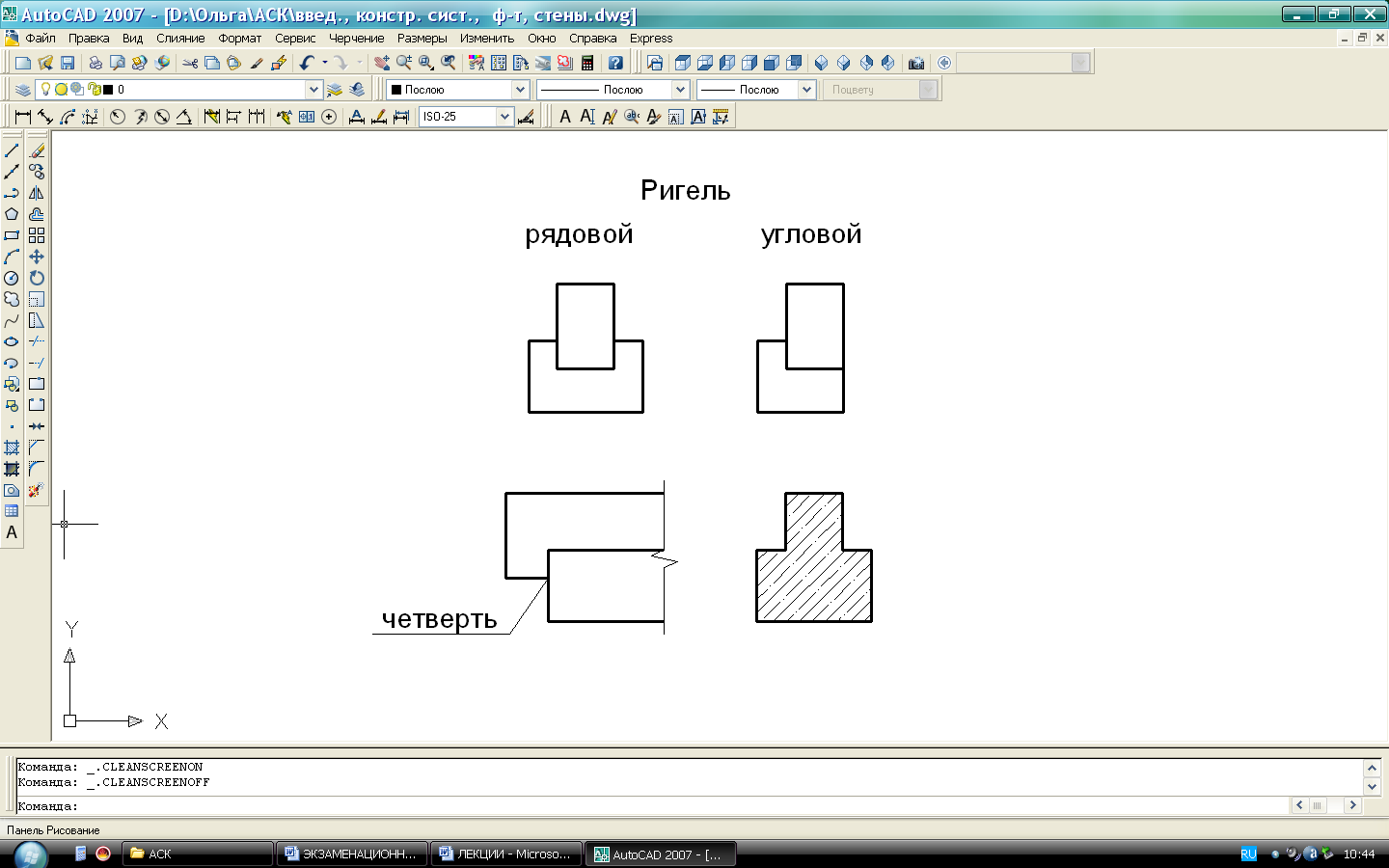

Ригели выполняют таврового сечения, с одной или двумя полками для опирания плит перекрытий, лестничных маршей и аналогичных конструкций.

В таких системах настил перекрытий состоит из плит, укладываемых на полки ригелей. Многопустотные плиты высотой 220 мм подразделяют в этом случае на межколонные связевые – пристенные и средние шириной 1490 мм с пазами для колонн глубиной 100 мм и рядовые шириной 1190 и 1490 мм.

Этой системе присущи следующие конструктивные схемы:

а) с поперечным расположением ригелей;

б) с продольным расположением ригелей.

Алгоритм построения:

1. На пересечении осей устанавливаем колонны.

2. В поперечном направлении (оси 1, 2, 3) укладываем ригели.

3. Укладываем связевые плиты перекрытия (между колоннами).

4. Между связевыми плитами укладываем простые плиты перекрытия.

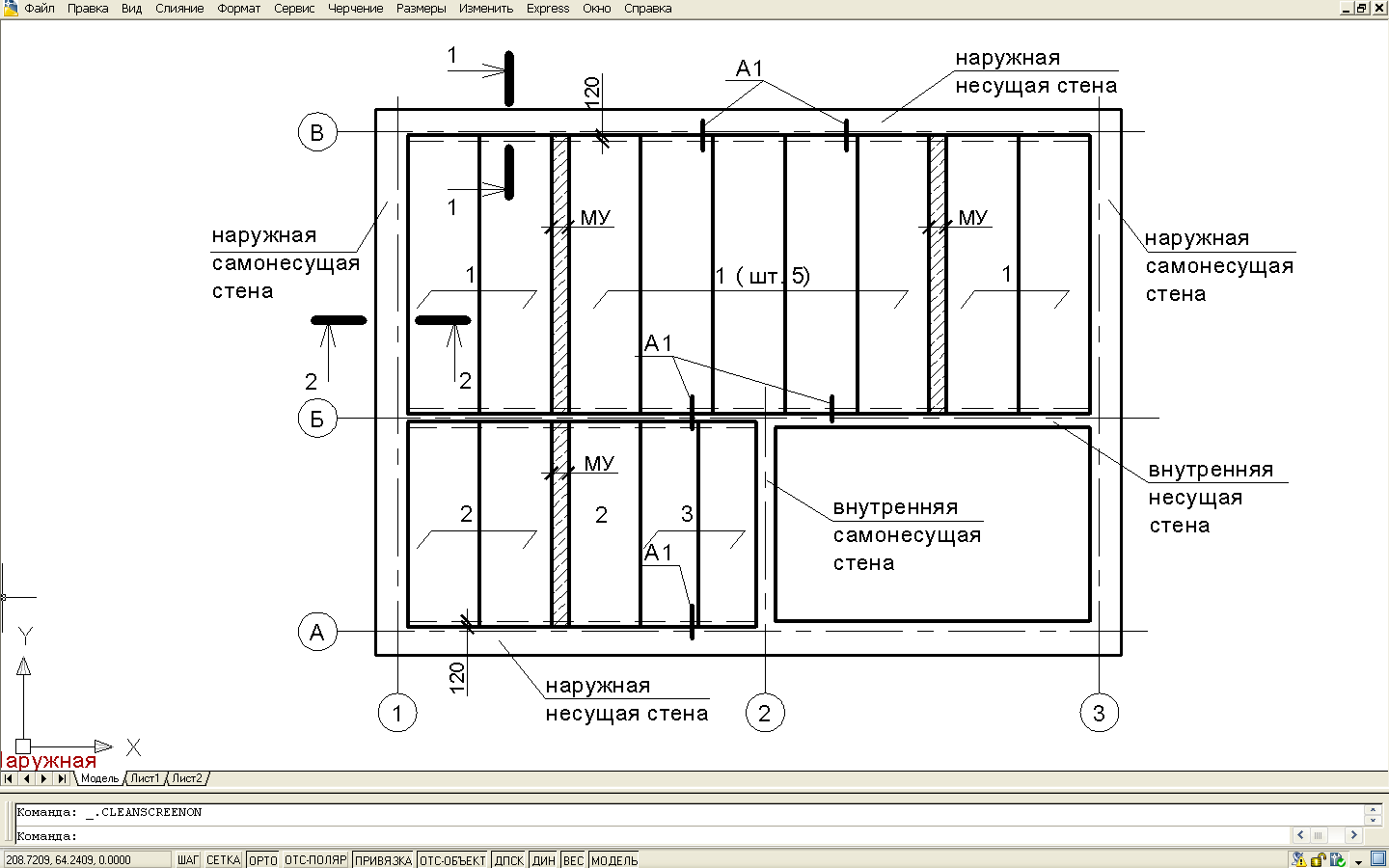

5. Наносим контур стен (вплотную к колоннам и ригелю).

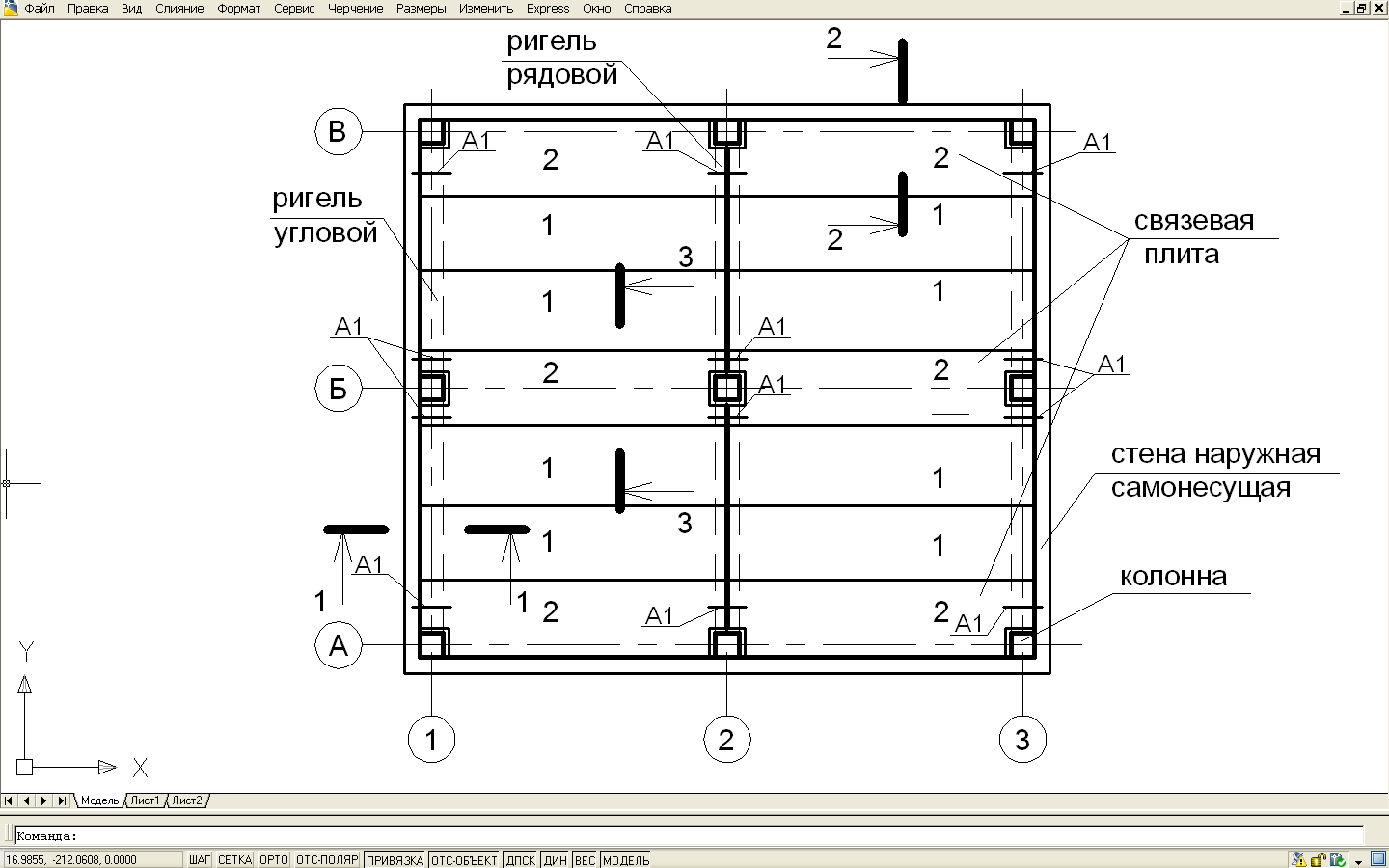

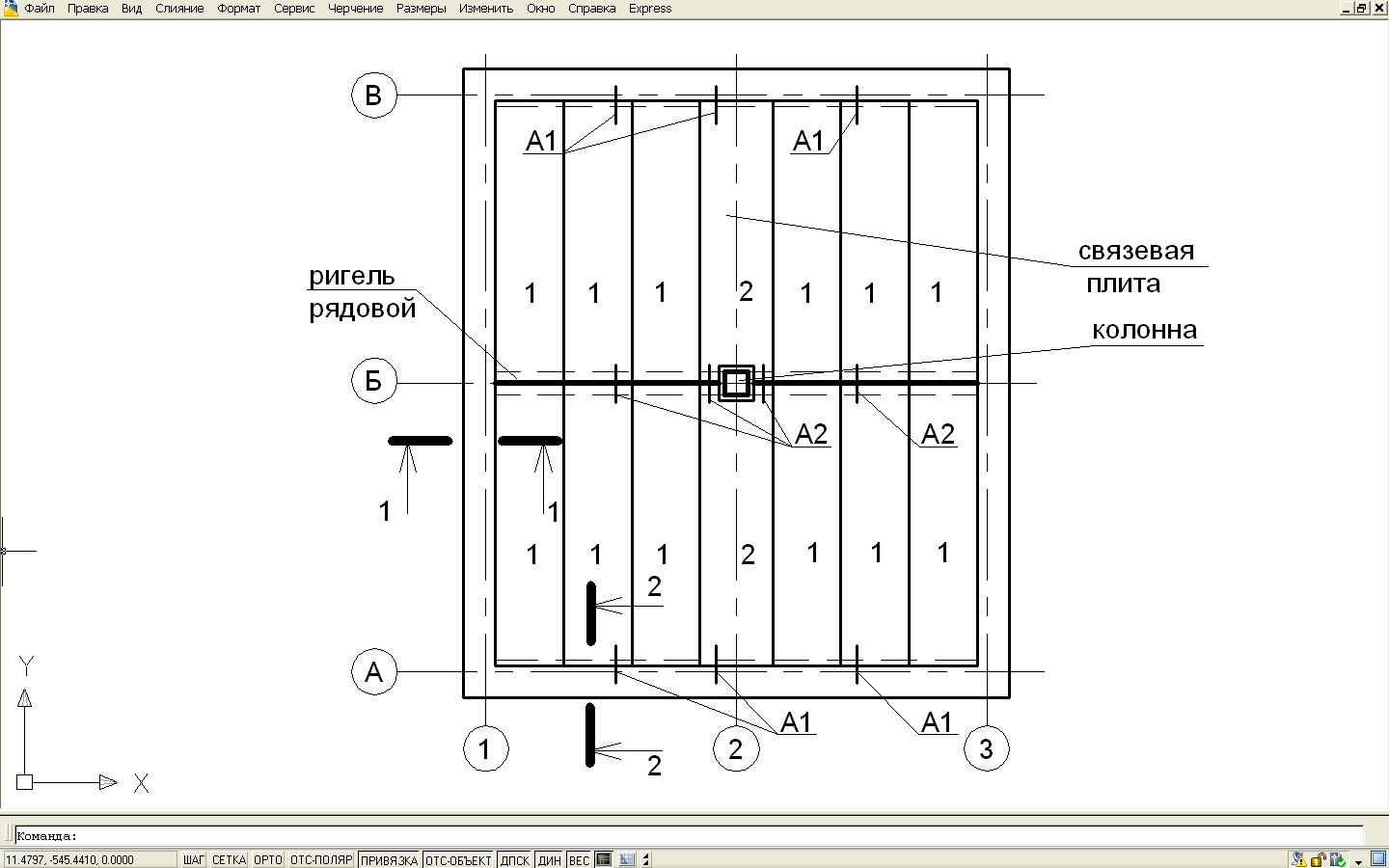

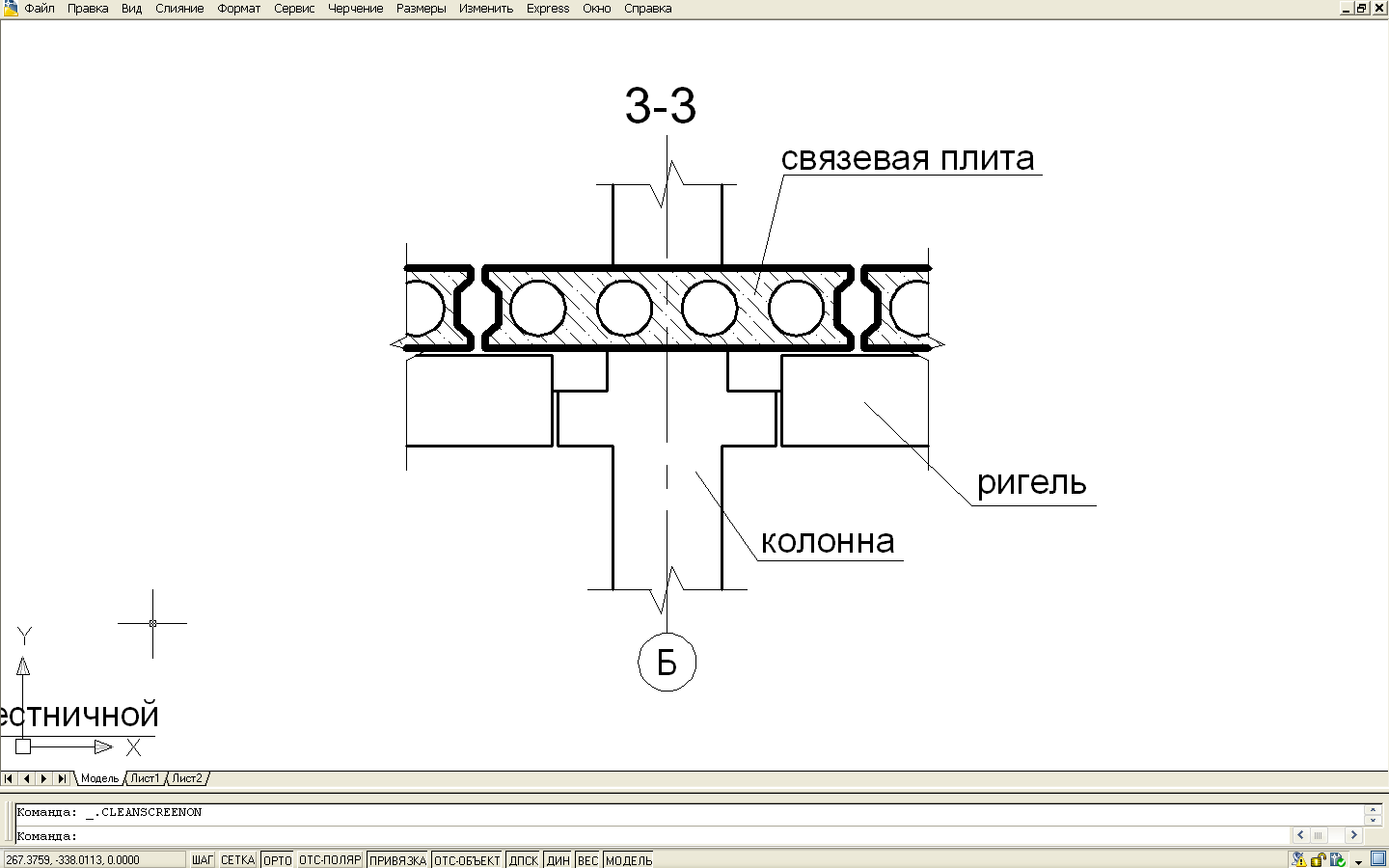

Каркасная система здания с поперечным расположением ригелей

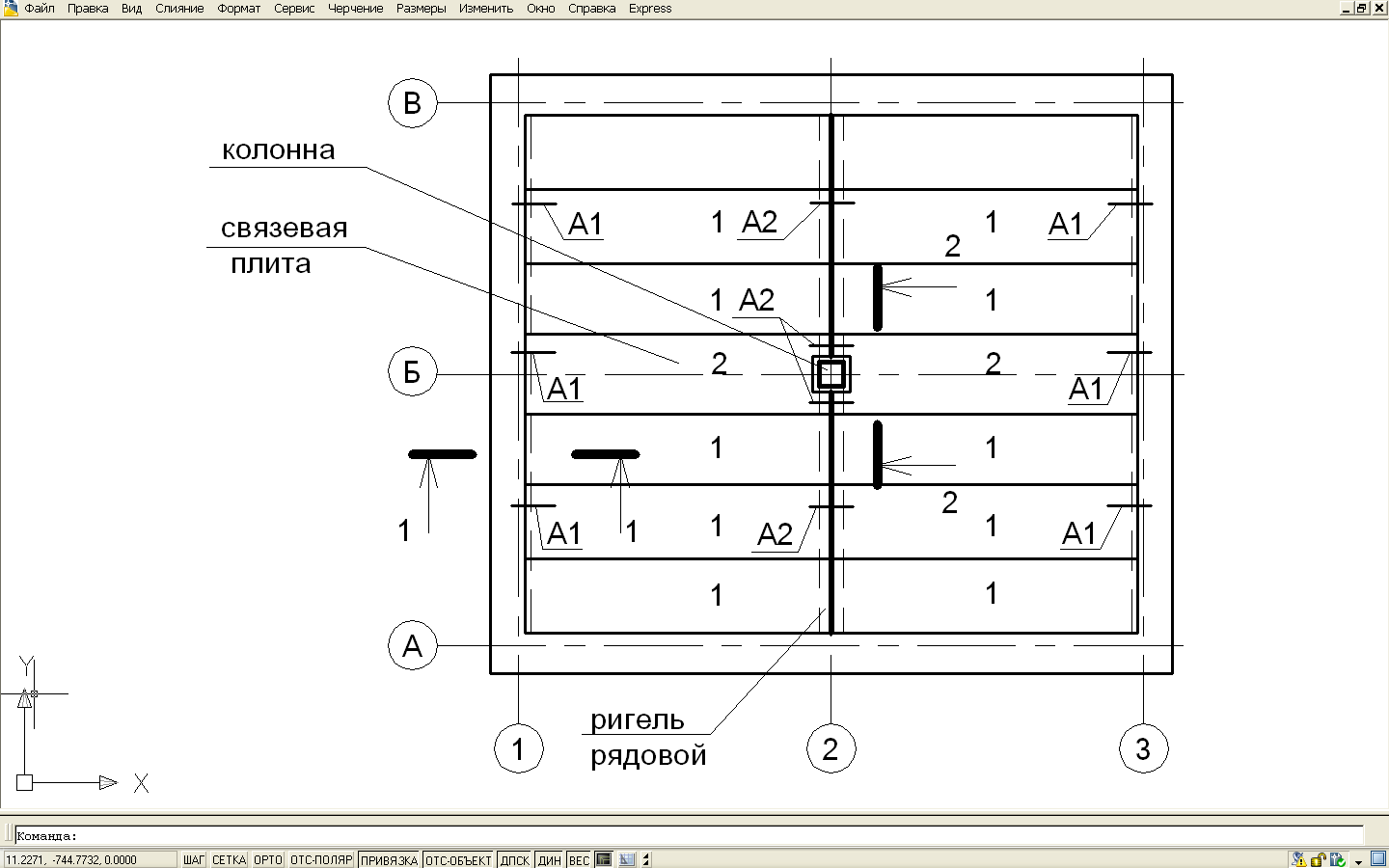

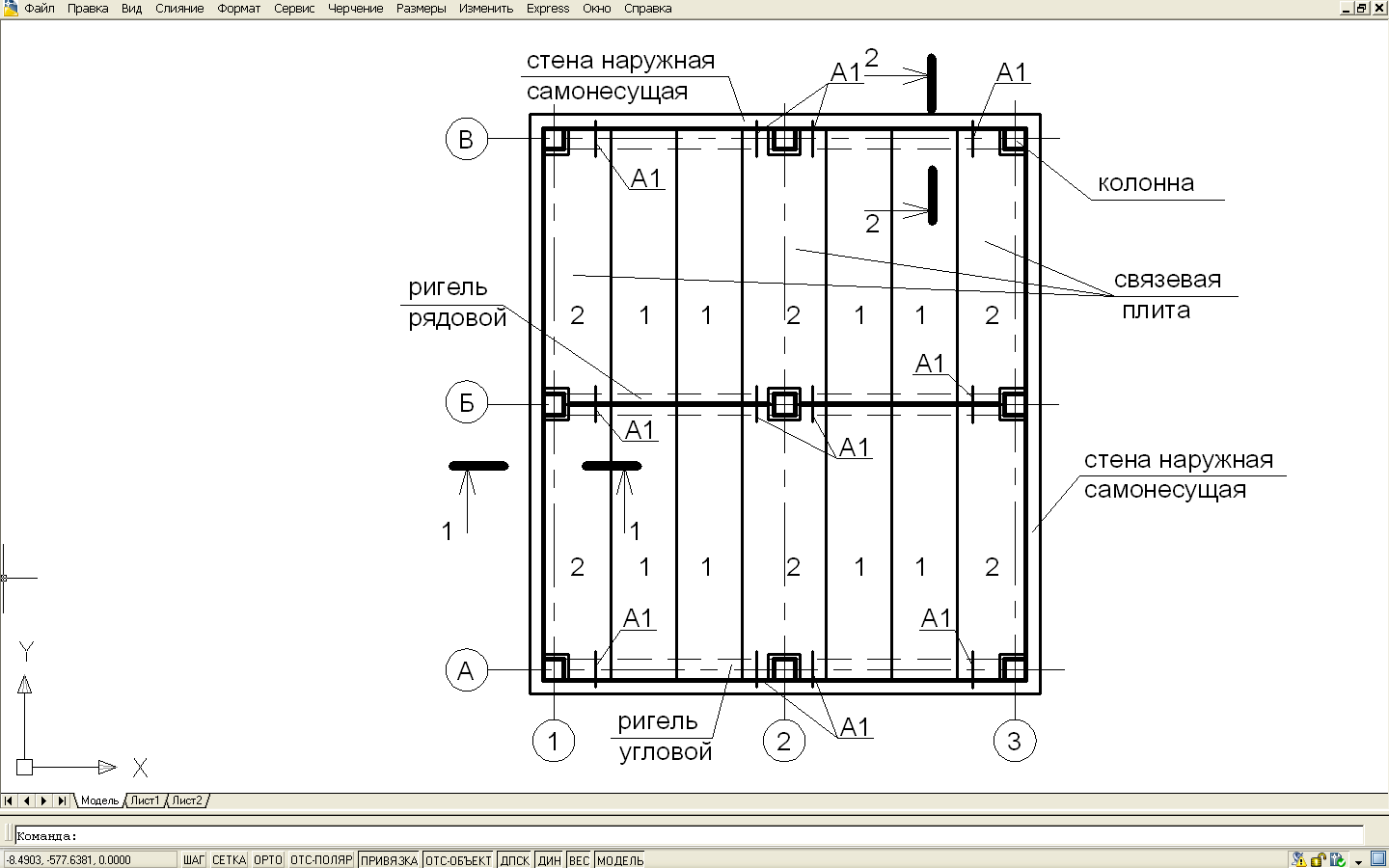

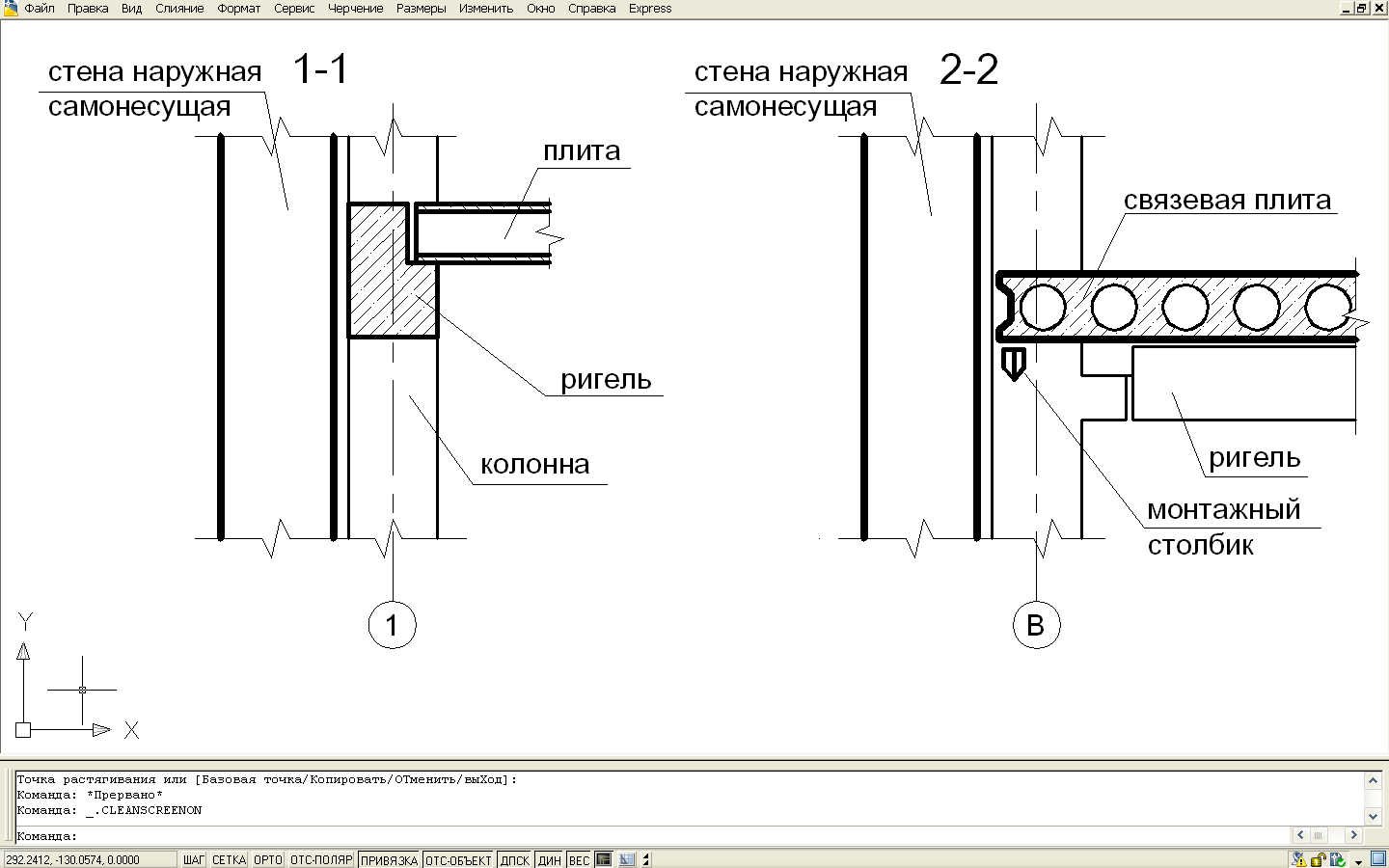

Каркасная система здания с продольным расположением ригелей

3) с неполным каркасом – такая система, когда по центральной продольной или поперечной оси располагаются колонны.

Для зданий с неполным каркасом характерны схемы:

а) с продольным расположением ригелей;

б) с поперечным расположением ригелей.

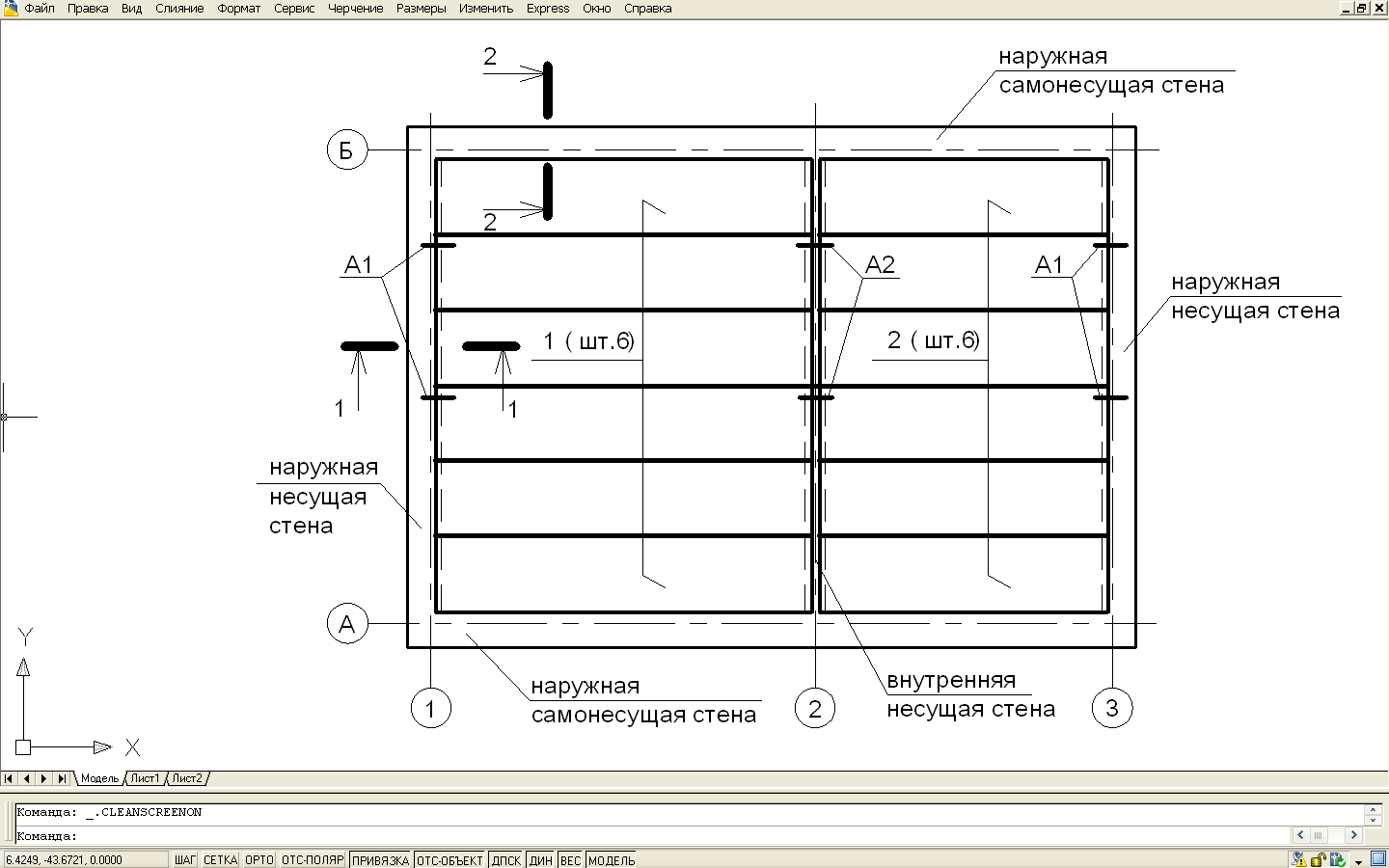

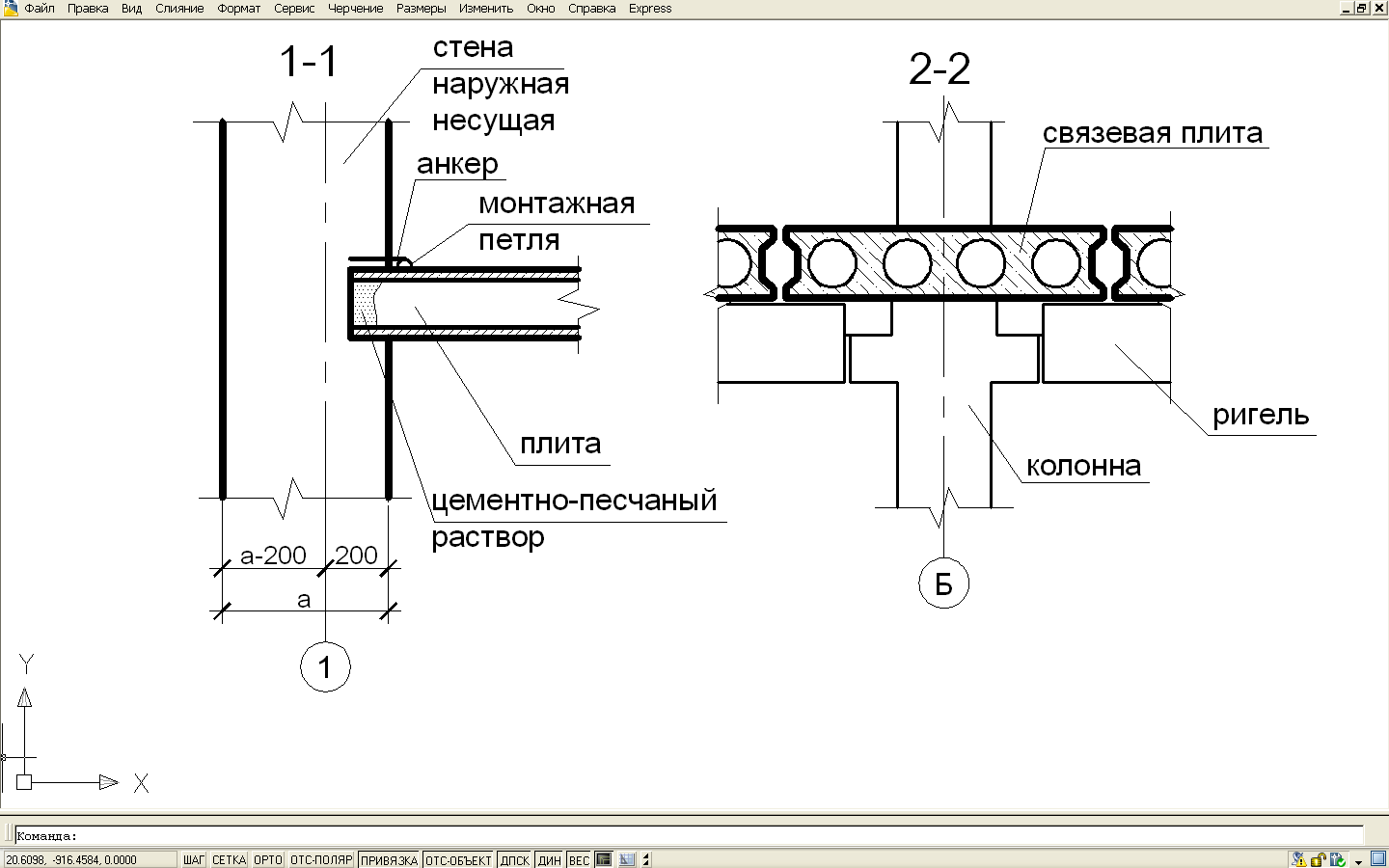

Система зданий с неполным каркасом с продольным расположением ригелей

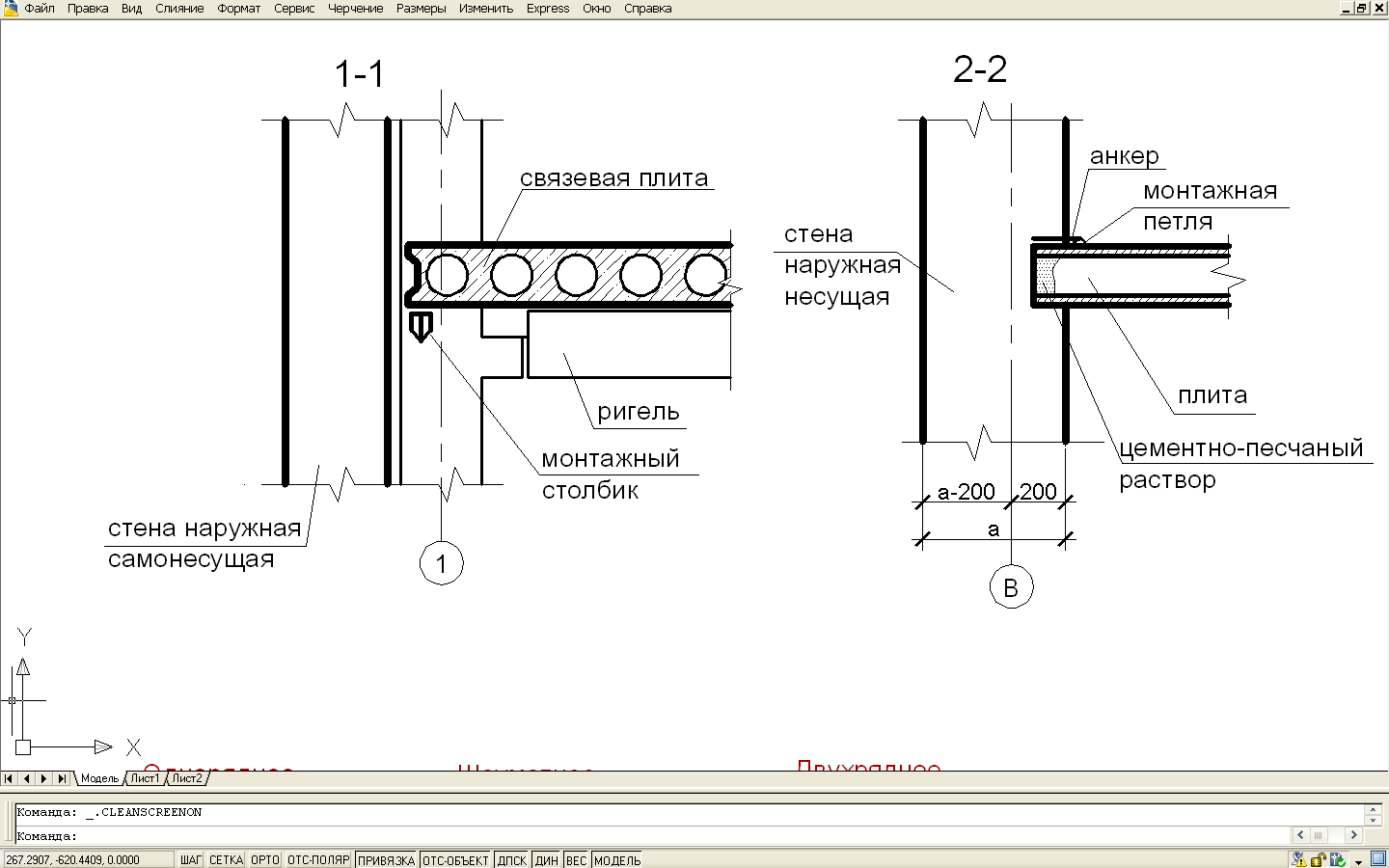

Система зданий с неполным каркасом с поперечным расположением ригелей

1.1.3 Понятие о пространственной жесткости здания. Меры ее обеспечения

Здания и его элементы подвергаются воздействию вертикальных и горизонтальных нагрузок, поэтому должны иметь достаточную прочность, устойчивость, пространственную жесткость, т.е. способность отдельных элементов и всего здания не деформироваться при воздействии приложенных сил.

В бескаркасных зданиях пространственная жесткость обеспечивается:

1. устройством внутренних поперечных стен

2. устройством стен лестничных клеток

3. междуэтажными перекрытиями и их анкеровкой.

В каркасных зданиях пространственная жесткость обеспечивается:

1. устройством колонн и ригелей, жестко соединенных друг с другом

2. устройством диафрагм жесткости, которые устанавливаются между колоннами (в каком-то месте) на каждом этаже.

3. устройством плит-распорок (связевых плит), уложенных в междуэтажном перекрытии между колоннами;

4. стенами лестничных клеток;

5. надежным сопряжением элементов каркаса в узлах и стыках.

Как определить несущая стена или нет

Как определить, является ли стена несущей

Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. А для проведения работ лучше обратиться в специализированную организацию, которая занимается алмазной резкой бетона. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.

Итак. Как же определить является ли стена несущей?

Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.

Обозначение несущих стен на плане

Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ. К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда. Стена может быть обозначена тонкой линией и при этом являться несущей.

Определение несущих стен по толщине

Второй способ узнать какая стена несущая, по её расположению и толщине.

Несущие стены в кирпичном доме

Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д. В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором. Несущие стены в кирпичном доме имеют толщину от 380 мм.

Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.

Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.

Несущие стены в панельном доме

В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге,

несущие стены в панельном доме имеют толщину от 120 мм.

Несущие стены в монолитном доме

С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т.д. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены. Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).

Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.

Несущая стена — это основа здания, перепланировку делаем очень аккуратно

Несущие стены это опорные конструкции

Несущие стены – это опоры всего строения. Ведь именно на них держится весь каркас. Поэтому нарушение данной конструкции может привести к плачевному результату. Перепланировка требует особых знаний и квалификации.

Инженеры и строители — только эти люди могут правильно и грамотно провести перепланировку помещения. Поэтому если вы задумали снести стену или же просто сделать нишу, то нужно сразу же обращаться к профессионалам.

Не важно какой объем работы вам нужно сделать, даже если вы хотите всего на всего сделать углубление в стене, очень важно придерживаться советов и мнения профессионалов.

Начало перепланировки

О том, что несущие стены нельзя сносить и ломать, знают все. Но иногда перепланировка именно этого и требует. В первую очередь следует разобраться, какие стены являются несущими и уже после этого решать, что и как делать.

Все делаем в следующем порядке:

• Начать следует с приглашения специалистов из БТИ, которые выпишут вам соответствующее разрешение, если перепланировка возможна и безопасная. На выданном документе указаны стены, что могут быть снесены без ущерба для прочности квартиры и дома. Уже после этих процедур можно обращаться к архитекторам и строителям, чтобы начать перепланировку и дальнейшие ремонтные работы.
• Кроме того, очень важно не забывать, что перепланировка должна быть узаконена, в противном же случае могут возникнуть проблемы с дальнейшей продажей квартиры. Однако, на то чтобы узаконить готовую перепланировку уйдет много времени и сил.
• Если вам интересно заранее знать какие стены в вашей квартире несущие, то существует несколько несложных способов, которые позволят это установить. Каждый человек может сам определить, какие стены квартиры являются несущими, для того, чтобы заранее продумать будущую перепланировку, а после получение официальных результатов, просто-напросто подкорректировать в соответствии с требованиями безопасности.

Решив заняться ремонтом и перестройкой несущих стен, или изготовлением арок (см. Арка в квартире: перевоплощение в декоративную конструкцию ) или дверей, надо определиться, на сколько реально это делать. И понять, какие стены в квартире несущие, какова их функция и что с ними можно будет сделать. Давайте и разберемся с этими вопросами по порядку.

Каковы существуют требования к несущим стенам

Стены, потолок, пол — это несущие конструкции в принципе во всех зданиях. Именно стены, а не перегородки (см. Перегородки и стены – в чем отличие ).

К ним предъявляются определенные требования и если изменить конструкцию, требования должны выдерживаться, и они следующие:

Они должны быть прочными, долговечными и устойчивыми, так как это опора всего здания. На них переходит вес и крыши и потолка.

Как определить несущую стену

Стены домов и квартир выполняют разные функции и испытывают неодинаковую нагрузку. Несущие стены принимают на себя нагрузку не только собственного веса, но и вес потолочных перекрытий. Задумав капитальный ремонт, связанный с перепланировкой, просто необходимо знать, как определить несущую стену.

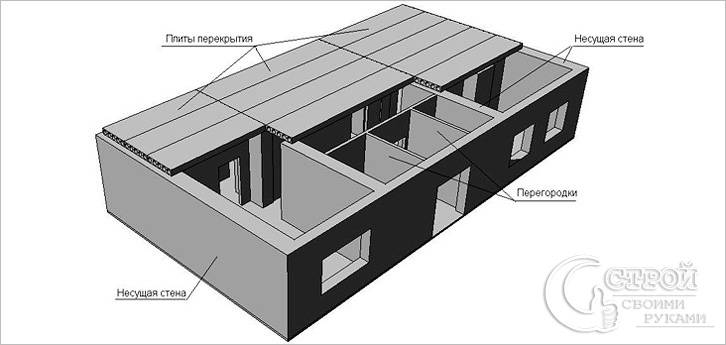

Несущая стена установлена перпендикулярно по отношению к плите, которая на нее упирается. То есть плита лежит короткой стороной на стене, отдавая ей значительную часть своей массы. В постройках не всегда используются несущие стены. Иногда вместо них ставят колонны или балки. Но в основном, в жилых помещениях при строительстве устанавливают несущие стены, определить которые в одних случаях просто, в других — затруднительно.

Несущая стена — опора для плит перекрытия

Заранее отметим, что операции, проводимые с несущими стенами, включая внутренний монтаж проводки, обустройство ниш и разных отверстий, не стоит проводить самостоятельно без профессиональных навыков. Об арках. дверных проемах, протяженных участках или частичном сносе и речи быть не может.

Как определить, какая стена несущая

Самый легкий способ найти несущую стену – ознакомиться с планом дома. На нем эта стена обозначена довольно понятно. План можно найти в местном исполкоме в отделе управления капитального строительства. Также можно использовать подробный план квартиры, находящийся в домовой книге или техпаспорте. Но в таком случае у владельца должен быть некоторый строительный опыт и навыки чтения чертежей.

На такой план можно взглянуть и вместе с соседями, проживающими этажом выше. В их проекте должно быть указано, на какую стену опирается конструкция их пола. Если квартира находится на верхнем этаже, можно залезть на чердак, и обратить внимание то, каким образом лежат плиты.

Обратите внимание! Если есть хоть малейшая капля неуверенности, ни в коем случае не трогайте стену, поскольку это может обойтись очень дорого.

Толщина кирпичной несущей стены

Если план добыть невозможно, будем определять несущую стену по характерным признакам. Расположение стены может многое сказать о ее предназначении. Стены, смотрящие на лестничный холл, а также внутренние стены, граничащие с квартирой соседей, являются несущими. Кроме того, некоторые наружные стены, граничащие с окружающей средой, тоже могут быть несущими. Они могут составлять коробку здания, и принимать на себя весь груз.

Следующий способ определить такую стену, обратить внимание на ее толщину. Если толщина кирпичной кладки составляет 38 сантиметров и больше, и если железобетонная панель имеет толщину более 14 см, то эти стены – несущие. Теперь об этом поподробнее.

Кирпичные дома

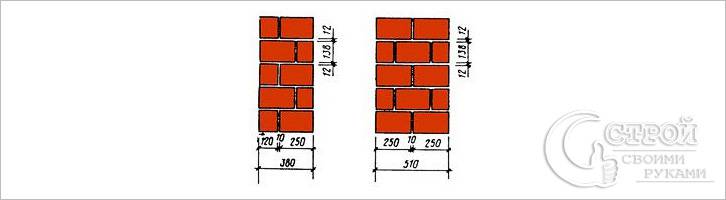

Ширина кирпича составляет 12 см. Цементный шов между кирпичами занимает в среднем 1 см. Простая математика подсказывает нам, что 38 см – это кладка из трех кирпичей, в которой присутствует два шва (12+1+12+1+12=38). 51 см – 4-кирпичная кладка; 64 см – 5-кирпичная и т. д. Межкомнатные стены обычно не толще 18 см. Толщина стен определяется без учета штукатурки. Поэтому перед замером, лучше очистить стены от старой отделки.

В кирпичных домах, построенных в 90-е годы и позднее, ситуация немного сложнее. Они, скорее всего, были построены по индивидуальному проекту, и определить несущую стену поможет автор планировки.

Панельные дома

Несущие стены в панельном доме

В панельном или блочном доме очень сложно реализовать свои строительные идеи, поскольку большинство стен в нем – несущие. К ним относятся и межквартирные, и наружные и перпендикулярные наружным стены. Также несущими являются стены сантехнических комнат.

Перегородки между комнатами составляют всего лишь 80–100 мм. Но бывают исключительные случаи, когда в подобных домах толщина стен составляет 12 сантиметров в ширину. Считать ли ее несущей, или это просто утолщенная перегородка? В этом случае, за помощью необходимо обратиться к компетентным людям, которые сделают заключение, опираясь на архитектурный проект здания. Они же и будут решать, можно проводить дальнейшие работы в доме или нет.

Монолитные дома

Как узнать несущую стену в монолитном доме? В домах, фундамент которых плавно переходит в каркас здания, любая стена толщиной более 20 см, считается несущей. Однако в таких домах, которые часто строятся не по стандарту, а по конструкторскому решению заказчика, для определения несущей стены, недостаточно руководствоваться одними размерами. Простая перегородка в монолитном доме может быть толще 20 см. А бывают дома, где вообще нет несущих стен. Вместо них используются надежные колонны. Поэтому помощью может послужить план здания и чертежа. Если по какой-то причине они недоступны, в таком случае не обойтись без вердикта уполномоченных лиц.

Разрешение соответствующих органов.

Многие не желают связываться с должностными лицами и предпочитают решать такие важные вопросы самостоятельно. Но это чревато грубыми ошибками. Не стоит бояться вызывать в свой дом специалистов для консультации и получения разрешения. Более того, если вы обнаружили на стене, пусть даже не несущей, малейшие трещины, отсыревший или раскрошившийся участок, пригласите инспектора, который оценит степень повреждения и даст советы.

Обратите внимание! Любая перепланировка независимо от типа квартиры, будь то хрущевка, или коттеджный дом, требует согласия и письменного разрешения БТИ или других соответствующих государственных служб. Работы с несущими стенами, даже если их выполняет профессионал, также требуют наличия разрешения.

Если все же придется проводить некоторые демонтажные работы несущих стен, их должен выполнять грамотный специалист, умеющий устанавливать временные колонны, берущие на себя вес плиты вместо стены. Следить за процессом и проводить расчеты таких колонн должны представители уполномоченных организаций, инженеры, имеющие лицензию на данную строительную деятельность.

Обратите внимание! Квартиру с неузаконенной перепланировкой невозможно продать, а получить проект уже переделанной квартиры будет очень тяжело и проблематично.

Не нужно думать, что планируемая работа является незначительной, и не стоит того, чтобы вызывать бригаду. Малейшая ошибка может стоить жизней многих людей, ведь незаметная микротрещина в несущей стене со временем может привести к обрушению здания.

Работы, проводимые на несущих стенах

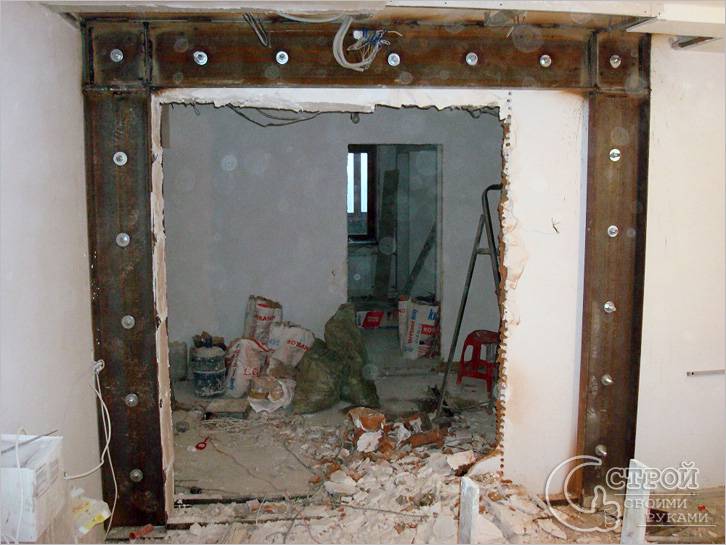

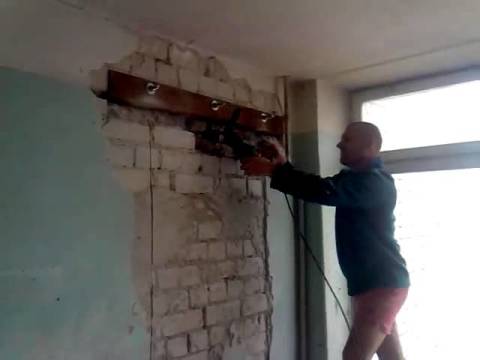

Монтаж опоры при сносе несущей стены

Решившись проводить работы на несущих стенах, например, штробить канавы, делайте это с максимальной осторожностью. Если на стене есть розетки или выключатели. помните, что внутри стены прячется проводка. которая, если не обесточить помещение, может вывести из строя систему электроснабжения и нанести травму работнику. Если дом старый, в стене может даже находиться газовая труба. Работайте аккуратно и, если есть возможность, пользуйтесь проектом, где все эти нюансы отмечены.

Обратите внимание! Никогда не забывайте, что нельзя сносить несущую стену, оставляя перекрытие без опоры.

Если профессиональные навыки позволяют взяться за частичное удаление стены, не забудьте разместить в получившемся проеме подпору, которую со временем можно скрыть фальшбалками.

Дополнительные советы вы найдете ниже:

Как определить несущие стены дома и их стандартную толщину

Проведение капитального ремонта довольно часто связано с перепланировкой внутренних помещений. При выполнении этих работ нельзя затрагивать несущие стены. Что значит несущая стена? — попробуем разобраться в этом вопросе.

Что такое несущая стена и как ее определить

Несущая стена, являясь основным силовым элементом всего здания, принимает на себя нагрузку вышерасположенных элементов конструкции, балок, перекрытий, крыши. Ее разрушение может привести к необратимым последствиям для здания в целом, поэтому очень важно научиться определять, какие из стен являются несущими.

Проще всего это сделать, посмотрев конструктивный план здания, где несущие стены четко обозначены, нанесены они и на чертеже в техническом паспорте, который есть у каждого собственника, но тут требуется умение читать строительные чертежи. Если документы по каким-либо причинам недоступны, то определить несущие стены можно по расположению и стандартной толщине стен. Наружные стены всегда являются несущими, кроме того, несущими являются стены, разделяющие соседние квартиры и выходящие на лестничную клетку, если речь идет о много квартирном доме.

Помимо этого, такие стены внутри дома можно определить по местам опирания межэтажных перекрытий. Если в вашем доме перекрытия сделаны из железобетонных плит, то, как правило, они имеют стандартную длину 6 метров. Соответственно, если длина дома больше 6 метров, то одна из несущих стен должна находиться внутри здания на стыке межэтажных перекрытий.

Толщина несущих стен

Толщина стен может различаться в зависимости строительного материала, из которого возводилось здание и его конструктивных особенностей. Если, например, дом выложен кирпичной кладкой, то минимальная толщина такой несущей стены определяется количеством кирпичей в одном ряду. Если она превышает значение в тридцать восемь сантиметров, то стена является несущей.

Толщина стен из керамзитобетонных блоков составляет в основном четырнадцать сантиметров, размеры несущих стен превышают эти значения и составляют примерно 90 сантиметров.

Толщина стен из газосиликатных блоков зависит от их плотности. При плотности 400 кг/м3 из них можно строить наружные стены одноэтажных домов, хозяйственных построек, подсобных помещений. Плотность газосиликатных блоков 500 кг/м3 дает возможность использовать их при возведении несущих стен при строительстве домов, высотой до трех этажей. Плотность в 700 кг/м3 обеспечивает их использование при строительстве многоэтажных жилых и административных зданий.

Как правило, несущие газобетонные стены изготавливают из блоков, толщиной 30-40 сантиметров. Подробнее о размерах газобетонных блоков мы рассказывали в статье про сравнение газобетона и пенобетона.

Толщина стен из арболита также зависит от его плотности. Арболит представляет собой уникальный материал, в состав которого может входить до девяноста процентов древесной щепы, поэтому по своим качествам он близок к дереву. Блоки из арболита плотностью менее 500 кг/м3 и используют для теплоизоляции, плотность более 500 кг/м3 является конструкционной.

Для сравнения приведем стандартную толщину несущих стен их разных материалов:

• толщина стен из кирпичной кладки — 1,5 м;
• толщина стен из арболита- 0,40 м;
• толщина стен из керамзитобетонных блоков- 0,90 м;
• толщина стен из газосиликатных блоков — 0,40 м.

Что такое несущий остов дома

При строительстве частных домов существует такое понятие, как несущий остов дома. Он представляет собой совокупность элементов, таких как колонны, балки, перекрытия, фундамент, обеспечивающих прочность, жесткость и устойчивость всей постройки. Остов служит для того, чтобы противостоять нагрузкам, таким как вес конструкции, людей, мебели, давлению ветра и снега и так далее.

Под жесткостью остова понимается его способность не менять форму под воздействием нагрузок. Устойчивость определяется сопротивлением опрокидыванию.

Несущий остов дома чаще всего бывает стеновым бескаркасным, который применяется при возведении частных домов и коттеджей. Он представляет собой связанные с фундаментом несущие стены, на которые уложены перекрытия и лестницы, придающие остову жесткость по вертикали. Можно представить его в виде жесткой коробки из связанных между собой стен и перекрытий.

Толщина несущих стен в нижней части больше, чем наверху, так как на основание нагружается больше. В стеновом бескаркасном остове толщина капитальных стен в зависимости от используемого материала может колебаться в пределах от 300 до 800 мм, толщина перегородок составляет около 120 мм.

При возведении частных домов, имеющих вытянутую прямоугольную форму, бескаркасный остов выполняется на продольных несущих стенах, то есть капитальные стены располагаются вдоль длинной стороны дома, а потолочные блоки укладываются поперек. Расстояние между продольными несущими стенами чаще всего определяется размерами плиты перекрытия, длина у которых бывает разная.

Бескаркасный остов может выполняться на поперечных несущих стенах, в этом случае наружные перекрытия укладываются вдоль протяженной стороны здания. Стены вдоль протяженного периметра здания необходимо изготовлять в виде перегородок. Недочетом такой компоновки является то, что ширина внутренних помещений остается раз и навсегда заданной величиной, ограниченной несущими стенами, но по сравнению с конструкцией, выполненной на продольных несущих стенах, она обладает большей жесткостью и устойчивостью.

Если частный дом возводится по архитектурному проекту, предполагающему необычность его внешнего облика, то бескаркасный остов выполняется на комбинации из продольных и поперечных несущих стен, на которые соответствующим образом укладываются перекрытия. Такая строительная схема применяется в том случае, если сложность архитектурной формы возводимого частного дома не позволяет использовать только такое расположение капитальных стен. Устойчивость в этом случае обеспечивается взаимосвязью всех конструктивных элементов, образующих единый каркас

Помогла статья? Оцените ее



Конструктивные схемы зданий и сооружений

Эффективная эксплуатация зданий, т. е. постоянный квалифицированный уход за ними, периодическая оценка их технического состояния (диагностика повреждений) и предупреждение начала развития повреждений, своевременное проведение профилактического и восстановительного ремонтов возможны только при знании конструкций сооружения, особенностей его устройства и работы, эксплуатационных требований и степени их фактического удовлетворения, умении выявить уязвимые места, с которых возможно начало развития повреждений, и др. Именно поэтому работники эксплуатационной службы должны тщательно изучать проект здания; если же оно строится, то в ходе строительства они контролируют качество выполнения всех работ, изучают полученные от строителей исполнительные чертежи и инструкцию по эксплуатации здания, ведут на каждом сооружении паспорт, журнал учета технического состояния (ЖТС) и другие документы, необходимые в процессе эксплуатации зданий и сооружений. Несмотря на большие отличия зданий различного назначения, обусловленные происходящими в них процессами, все они состоят из ограниченного числа конструктивных элементов, выполняющих в любых сооружениях одни и те же функции. Это основания, фундаменты, стены или каркас, крыша или покрытие, перекрытия, перегородки, лестницы, а также наружные элементы —- входные площадки, балконы, световые галереи или приямки у окон подвалов и др. Конструктивные схемы зданий различного назначения также являются общими: одно-, двух-, трех- и многопролетные. Однако их конкретное конструктивное осуществление может быть отличным в гражданских и производственных зданиях, что вызывается их размерами в плане и по высоте, нагрузками и др. Сочетание основных несущих элементов фундаментов, стен, опор, ригелей, перекрытий и покрытий можно свести в четыре основных конструктивных схемы (рис. 1.2): с продольными несущими стенами; с поперечными несущими стенами или смешанная— с продольными и поперечными стенами; с полным каркасом— каркасная; с неполным каркасом. Рис. 1.2. Конструктивные схемы зданий а — с продольными несущими стенами; б — с поперечными несущими стенами; и — с общим каркасом; г — с внутренним несущим каркасом В конструктивной схеме с продольным несущими стенами нагрузки от крыши и перекрытий на фундаменты и основания передают продольные стены. Они являются определяющими конструктивными элементами в обеспечении устойчивости здания, которая дополняется жесткостью и надежной связью с их перекрытиями, при заанкеривании перекрытий в стены, а также связью продольных стен с лестничными клетками, с внутренними связевыми стенами. Толщина и свободная длина стен определяются расчетом прочности, устойчивости и теплозащитных качеств. Число продольных стен может быть от двух до четырех и более в зависимости от назначения и планировки здания. Стены могут быть кирпичными, блочными, крупнопанельными, причем высота зданий с таким остовом не должна превышать девяти этажей. При конструктивной схеме здания с поперечными несущими стенами пространственную жесткость и нагрузки от вышележащих частей на фундамент и основание передают поперечные внутренние стены, усиленные в случае необходимости увеличения жесткости и устойчивости перекрытиями, лестничными клетками, наружными продольными стенами. Главное преимущество такой схемы в том, что внутренние несущие стены, в отличие от наружных, не должны обладать теплозащитными качествами и поэтому могут быть возведены из высокопрочного материала, например железобетона, при малом его расходе. При этом продольные наружные стены как ненесущие могут быть выполнены только для обеспечения теплозащиты, т. е. из малопрочного теплоизоляционного материала, что также весьма целесообразно. При такой схеме лишь торцевые стены выполняют несущие и ограждающие функции. Схема с поперечными несущими стенами принимается при проектировании как малоэтажных, так и зданий повышенной этажности. Чем больше этажность, тем меньше должен быть шаг поперечных стен, придающих устойчивость всему зданию. На практике часто осуществляется смешанная конструктивная схема, в которой несущими являются как продольные, так и поперечные стены. Каркасная схема (рис. 1.2, в) представляет собой систему, состоящую из фундаментов, колонн, горизонтальных элементов — ригелей, балок, перекрытий и связей жесткости. Пространственная жесткость здания с такой схемой определяется либо жесткой связью вертикальных и горизонтальных элементов, либо установкой специальных элементов связи, воспринимающих горизонтальные нагрузки, действующие на здание. Главное преимущество каркасной схемы состоит в том, что каркас воспринимает все виды нагрузок, а стены выполняют лишь функции ограждения, что позволяет рационально использовать для них наиболее эффективные строительные материалы: для каркаса — металл или железобетон, для стен — материалы с высокими теплозащитными качествами, например легкий бетон, слоистые конструкции. Каркасная схема широко применяется в производственных зданиях с большими пролетами и значительными крановыми нагрузками. Здания повышенной этажности жилого и служебного назначения также возводятся каркасными; их конструктивные элементы могут быть полностью унифицированы, что обеспечивает высокую индустриальность их возведения. В зданиях с каркасной схемой можно легко менять внутреннюю планировку путем перестановки перегородок, что намного продлевает моральную долговечность таких зданий. Широко применяется также схема с неполным, или внутренним каркасом (рис. 1.2,г), который представляет собой систему, состоящую из фундаментов, продольных наружных стен, одного или нескольких продольных рядов внутренних колонн, связанных ригелями, перекрытиями и покрытием. Пространственная жесткость и устойчивость такой схемы обеспечивается жесткой связью колонн с фундаментами, поперечными стенами связи, лестничными клетками, перекрытиями и покрытием. В зданиях с неполным или внутренним каркасом планировка в значительной мере может быть достигнута посредством легких перегородок, которые при необходимости могут быть переставлены соответственно новому назначению здания, т. е. здания с такой схемой модернизируются с меньшими затратами, чем здания с несущими продольными и поперечными стенами. Конструктивные схемы и типы несущих конструкций заглубленных сооружений приведены на рис. 1.3. Рис 1.3. Конструктивные схемы заглубленных сооружений (а) и их конструкции: сборные (6), сборно-монолитные (в) и монолитные (г) 1 — наружная гидроизоляция При проектировании зданий, в частности при выборе их несущей конструктивной схемы, исследуют все факторы, характеризующие строительство объекта: назначение и размеры здания в плане и по высоте, возможности производственной базы, климатические, гидрогеологические и другие (в том числе и долговечность) факторы, а также возможности модернизации при изменении технологического процесса. Общим требованием к упомянутым трем типам зданий и сооружений при использовании любой из указанных выше несущих конструктивных схем является максимальное внедрение заводских методов домостроения. Каждая из таких схем допускает высокую степень индустриальности и может быть полностью реализована при строительстве любого из трех типов сооружений. Строительство по индивидуальным проектам ведется только в порядке исключения.     ПРОДОЛЖЕНИЕ >>>

назначение; воздействия на стены; требования к стенам; классификация

По окончании работ по закладке фундамента можно переходить к следующему этапу – возведению стен. Возведение стен – важный вид строительных работ, т.к. помимо защиты от неблагоприятного воздействия внешней среды и теплоизоляции здания, они определяют его внешний вид.

Стены и фасады строения должны отвечать принятым в нашей стране нормативам огнестойкости, пожаробезопасности, обеспечивать звукоизоляцию и теплозащиту помещений, быть прочными и долговечными.

Материал для возведения стен подбирается исходя из пожеланий заказчика и бюджета строительства. Это может быть кирпич, природный камень, дерево, бетонные блоки или панели с добавлением керамзита, шлака, опилок.

Конструктивные системы здания

Конструктивная система здания – это система несущих конструкций (стен и перекрытий) строения, предназначенных для обеспечения жёсткости, прочности и устойчивости здания в целом.

На сегодняшний день в строительстве применяются следующие конструктивные системы :

Каркасные конструкции отличаются экономичностью, высокой несущей способностью, небольшим весом, показывают неплохие тепло- и звукоизоляционные свойства. Они не дают усадки, долговечны, сохраняют свои свойства в течение 40-50 лет. При возведении каркасных конструкций используется широкий спектр материалов: штучные материалы, панели («сэндвич», железобетонные панели). Наружные стены каркасной конструкции не являются несущими. Каркасные системы, чаще всего, используются при возведении небольших дачных домиков.

Бескаркасная (стеновая) конструктивная система может возводиться с использованием широкого ряда материалов: дерева, кирпича, блоков и панелей.

• Кирпичные стены отличаются большим запасом прочности, огнестойкости, отличными показателями теплоёмкости – летом сохраняют прохладу, зимой удерживают тепло. Кирпич не восприимчив к процессам гниения, не боится насекомых. Существенный недостаток кирпича – хорошее влагопоглощение. Поэтому при сезонной эксплуатации (в летний период) первые недели после заселения в доме очень сыро. Потребуется несколько недель, чтобы испарилась влага, набранная кирпичом в течение нескольких месяцев «простоя» здания без обогрева. Этот недостаток приводит к разрушению кирпичных стен приблизительно через 25 лет эксплуатации. Для обеспечения хороших теплоизоляционных показателей должны обладать достаточной толщиной. Кирпич лучше всего подходит для возведения больших коттеджей, предназначенных для круглогодичного использования.
• Стены из бетонных блоков отличаются долговечностью, огнеупорностью, не восприимчивы к гниению и воздействию вредителей. имеют небольшие размеры, легко поддаются механической обработке, что позволяет возводить стены необычной, сложной формы. Легкий бетон, за счёт большого запаса теплоёмкости сохраняет прохладу в помещении летом и удерживает тепло зимой. Стены из бетонных блоков легко возводить. В строительстве используются стандартные блоки из глинобетона, шлакобетона и композитных материалов, а так же самодельные блоки.
• Стены из камня отличаются повышенным запасом прочности и долговечности. Но из-за низких теплоизоляционных показателей камень используют чаще всего для строительства хозяйственных сооружений.

Типы и назначение стен

По расположению и назначению стены делятся на два вида:

• Наружные стены;
• Внутренние стены.

Наружные стены представляют собой ограждающие конструкции, основное назначение которых – защита помещений от неблагоприятных факторов окружающей среды.

Внутренние стены служат границами помещений внутри здания.

По типу нагрузок стены делятся на три типа:

• Несущие стены . На них приходится нагрузка от собственного веса по всей высоте строения, ветра, перекрытий и кровли здания.
• Самонесущие стены . Они сообщают фундаменту нагрузку от собственного веса по всей высоте строения и ветра.
• Ненесущие стены . Они сообщают внутренним стенам и перекрытиям строения нагрузку от собственного веса в пределах одного этажа.

Требования к типам стенам значительно различаются между собой. Для несущих и самонесущих стен на первый план выходят показатели прочности, надёжности и долговечности, т.к. от них зависит устойчивость здания в целом. Поэтому материалы для их возведения подвергаются строгому отбору и контролю.

Наружные стены — наиболее сложная конструкция здания. Они подвергаются многочисленным и разнообразным силовым и несиловым воздействиям (рис. 1). Стены воспринимают собственную массу, постоянные и временные нагрузки от перекрытий и крыш, воздействия ветра, неравномерных деформаций основания, сейсмических сил и др. С внешней стороны наружные стены подвержены воздействию солнечной радиации, атмосферных осадков, переменных температур и влажное наружного воздуха, внешнего шума, а с внутренней — воздействию теплового потока, потока водяного пара, шума. Выполняя функцию наружной ограждающей конструкции и композиционного элемента фасадов, а часто несущей конструкции, наружная стена должна отвечать требованиям прочности, долговечности и огнестойкости, соответствующим классу капитальности здания, защищать помещения и неблагоприятных внешних воздействий, обеспечивать необходимый температурно-влажностный режим ограждаемых помещений, обладать декоративными качествами. Одновременно конструкция наружной стены должна удовлетворять требованиям индустриальности, а также экономическим требованиям минимальной материалоемкости и стоимости, так как наружные стены являются наиболее дорогой конструкцией (20-25 % стоимости конструкций здания)

В наружных стенах обычно располагают оконные проемы для освещения помещений и дверные проемы — входные и для выхода на балконы и лоджии. В комплекс конструкций стены включают заполнение проемов окон, входных и балконных дверей, конструкции открытых помещений. Эти элементы и их сопряжения со стеной должны отвечать перечисленным выше требованиям. Поскольку статические функции стен и их изоляционные свойства достигаются при взаимодействии с внутренними несущими конструкциями, разработка конструкций наружных стен включает рев зависимости от природно-климатических и инженерно-геологических условий строительства, а также с учетом особенностей объемно-планировочных решений рассекаются вертикальными деформационными швами различных типов: температурно-усадочными, осадочными, антисейсмическими и др

Классификация.

По статической функции различают несущие, самонесущие или ненесущие конструкции.

Несущие стены помимо вертикальной нагрузки от собственной массы воспринимают и передают фундаментам нагрузки от смежных конструкций: перекрытий, перегородок, крыш и пр. Самонесущие стены воспринимают вертикальную нагрузку только от собственной массы (включая нагрузку от балконов, эркеров, парапетов и других элементов стены) и передают ее на фундаменты непосредственно либо через цокольные панели, рандбалки, ростверк или другие конструкции. Ненесущие стены поэтажно или через несколько этажей оперты на смежные внутренние конструкции здания(перекрытия, стены, каркас). Они несут нагрузку от собственного веса и ветра в пределах этажа высотой не более 6м. Несущие и самонесущие стены воспринимают наряду с вертикальными и горизонтальные нагрузки, являясь вертикальными элементами, жесткости сооружений.

Несущие и ненесущие наружные стены могут быть применены в зданиях любой этажности. Высота самонесущих стен ограничена в целях предотвращения неблагоприятных в эксплуатационном отношении взаимных смещений самонесущих и внутренних несущих конструкций, сопровождающихся местным повреждениями отделки помещений и появлением трещин.

По материалу различают четыре основных типа конструкций стен: бетонные, каменные, из небетонных материалов и деревянные. В соответствии со строительной системой каждый тип стены содержит несколько видов конструкций: бетонные стены — из

Как определить, является ли стена несущей?

Статьи

Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.

Как согласовать перепланировку, каковы последствия незаконной перепланировки и как её узаконить, читайте в нашей следующей статье.

Итак. Как же определить является ли стена несущей?

Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.

Обозначение несущих стен на плане

Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ. К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда. Стена может быть обозначена тонкой линией и при этом являться несущей.

Определение несущих стен по толщине

Второй способ узнать какая стена несущая, по её расположению и толщине.

Несущие стены в кирпичном доме

Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д.. В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором. Несущие стены в кирпичном доме имеют толщину от 380 мм.

Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.

Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.

Несущие стены в панельном доме

В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге, несущие стены в панельном доме имеют толщину от 120 мм.

Несущие стены в монолитном доме

С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т.д.. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены. Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).

Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.

Статьи

Как определить несущие стены в жилом доме

Вступление

Здравствуйте. В прошлых статьях я описывал особенности скрытой электропроводки в многоквартирных жилых домах, а именно, разговор шел о штроблении стен. Можно подвести краткий итог этих статей: не рекомендовано дробление несущих стен многоквартирных домов. Возникает простой и логичный вопрос, как определить, какие стены являются несущими, а какие нет? Это особенно важно при покупке новой квартиры. Разрушение несущих стен может стать неприятным сюрпризом при переезде в новую квартиру.

Большое значение при переезде с места на место является выбор транспортной компании. Особое значение выбор компании приобретает при переезде из другой страны, например в Россию. Здесь к хлопотам с переездом добавляется оформление документов, беспокойство о пересечении грузом границы и т.д. Выбор транспортной компании с большим опытом практической работы, акцентирующей услуги по переезду в Россию будет отличным вариантом беспроблемного переезда. Пример такой компании, компания ТОО GTrans. Отработанный переезд в Россию из Казахстана по наезженным маршрутам.

Зачем определить несущие стены в квартире (офисе)

Ответы на вопросы «Зачем определять несущие стены» или «Какая стена, несущая» вообще не имеют никакого значения, если вы не планируете серьезный ремонт, связанный с перепланировкой и/или прокладкой новой скрытой электропроводки. Как перепланировка, так и электромонтаж связан с затрагиванием конструкций помещения и согласно Жилищному кодексу РФ, требует согласований и получения разрешений, если эти конструкции являются несущими.

Юридически, вопрос максимально понятен. Нарушение несущих конструкций дома (здания) может нарушить его прочность и привести к его разрушению (частичному или полному).

На практике, некоторые строительные фирмы, без опасок, рушат и долбят стены, увещая заказчиков, что «мы делаем это постоянно». Это совсем не аргумент, ведь ответственность за незаконную перепланировку и разрушение конструкций лежит на собственнике жилья.

Как самостоятельно определить несущую стену

Есть несколько практических советов, как определить несущая стена или нет.

Жилой дом из кирпича

Толщина несущих стен в кирпичном доме начинается с 38 см. Все другие стены, 12 см (один кирпич), 25 см (два кирпича), 8-12 см (легкий бетон), являются перегородками.

Несущие стены в хрущевках и сталинках

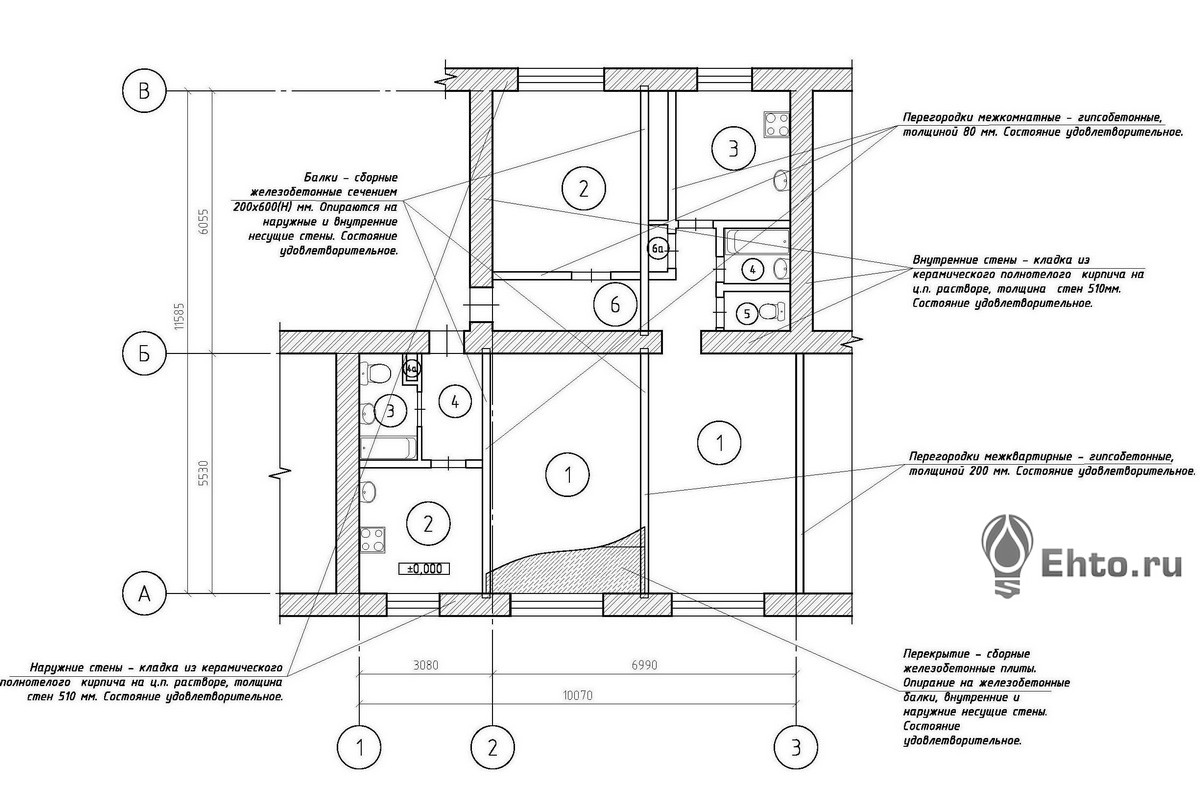

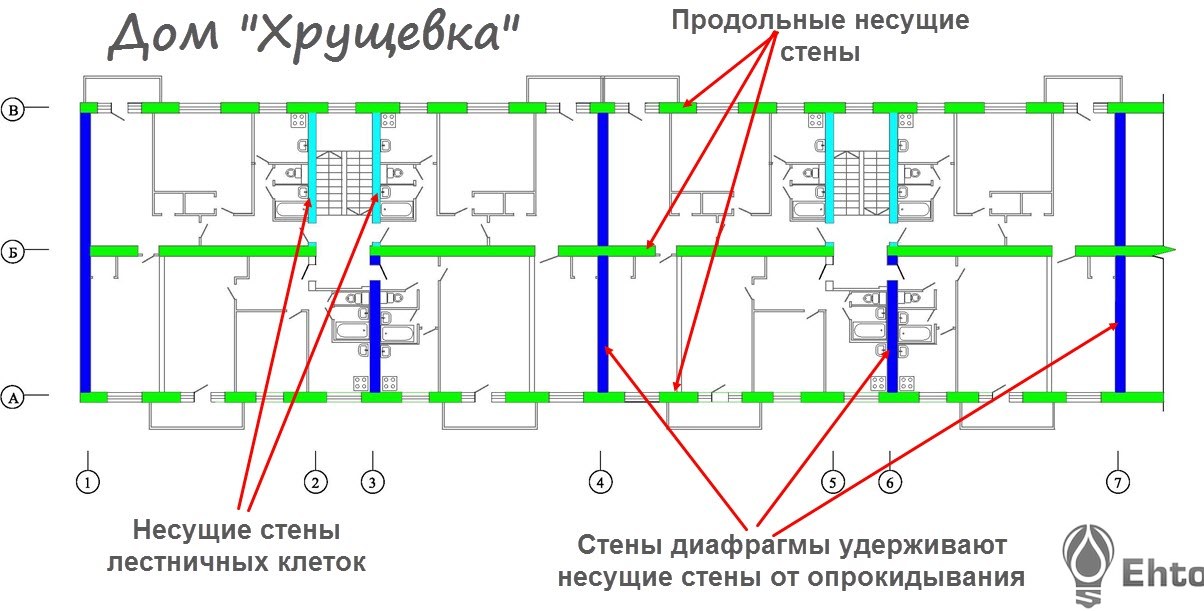

Конструкция домов типа «сталинка» и «хрущевка» продемонстрирована на фото.

Видим:

• 3 продольные стены они несущие;
• Между ними несущие диафрагмы, они удерживают несущие стены от падения;
• Лестничные пролеты удерживаются на несущих стенах.

Все остальные стены это перегородки.

Как определить несущие стены в доме : Хрущевка

На плане квартиры это будет выглядеть так.

План квартиры

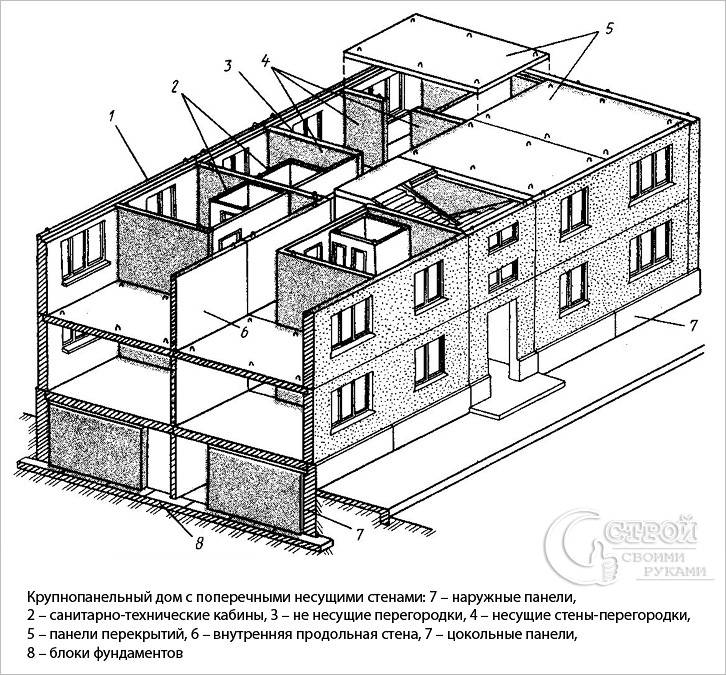

Серийный многоквартирный дом из панелей

Измеряем толщину стены.

В серийных панельных домах толщина несущих стен составляет 12, 14, 18, 20 см. Толщина перегородок в панельных домах, то есть стен, возводимых после постройки (сборки) дома, колеблются в пределах 8-10 см.

Вывод 1. Если толщина стены (без штукатурного слоя) меньше 10 см, очень велика вероятность, что это не несущая стена, а перегородка.

Важно! Конструкция панельного дома держится за счет несущих стен, и разрушение несущей стены нарушает целостность конструкции всего дома.

О штроблении стен в панельном доме, я достаточно подробно написал в статье: Штробление панельных домах: особенности электропроводки в панельном доме

Узнать серию своего дома и посмотреть архитектурную планировку

Панельные многоквартирные дома серийные и каждый дом принадлежит определенной серии. В Интернет можно найти довольно полные сайты с описанием и фото серийных панельных домов. По серии дома, вы легко найдете авторов проекта и проект вашего дома. На проекте дома (квартиры) четко видны несущие стены (они заштрихованы и\или толще остальных). Альтернативой проекту, может стать общение с БТИ или с управляющей компанией вашего дома.

Многоквартирный монолитный дом

В новостройках монолит, определить несущие стены просто. Несущие стены видны визуально.  Ровная бетонная стена, несущая, перегородка выложена из блоков.

В обжитых монолитных домах, несколько сложнее. Перегородкой точно является стена толщиной меньше 20 см. Однако, стена толще 20 см может быть как перегородкой, так и несущей конструкцией.  В этом случае, поможет, определить несущая стена или нет, только архитектурный раздел рабочего проекта. Он должен быть у управляющей компании. Несущие стены будут заштрихованы.

О штроблении стен в монолитном доме, я подробно написал в статье: Проводка в монолитных домах: особенности электропроводки монолитного дома

Какие работы для несущих стен запрещены

В завершении несколько нельзя для несущих стен:

• Нельзя,  полностью сносить несущую стену в любых зданиях (Постановления Прав-ва Москвы 508) и невозможно получить законное согласование на такой снос.
• переносить несущую стену;
• делать проём в несущей стене без согласования и проекта;
• Нельзя, (в Москве) делать любые борозды для электропроводки, а также труб водопровода и отопления. (ППМ №508)
• Можно! Сверлить несущие стены для навешивания предметов мебели и приборов, а также можно делать сквозные отверстия в несущих стенах для прохождения труб водопровода, закладных электрокабелей, вентиляции.

Вывод

Как видите определить несущие стены в своей квартире, самостоятельно вполне реально.

©Ehto.ru

Статьи по теме

Похожие посты:

Поделиться ссылкой:
