Инструкция к калькулятору для расчёта купольных конструкций

Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.

Страница с калькулятором находится по ссылке: калькулятор.

По умолчанию выставлен русский язык интерфейса. Его можно сменить, выбрав нужный в выпадающем списке «Язык».

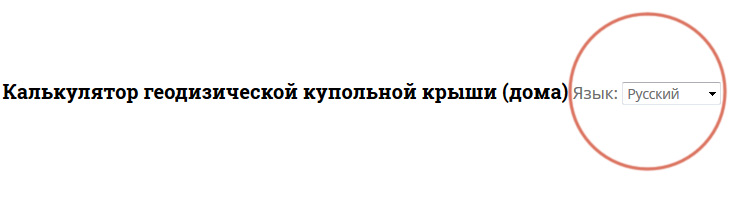

выбор языка интерфейсавыбор языка интерфейса

Инструкция к калькулятору

Исходные данные.

Исходные данные

Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:

«Многогранник» — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.

«Частота, V» — количество разбиений вершин. При увеличении  частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.

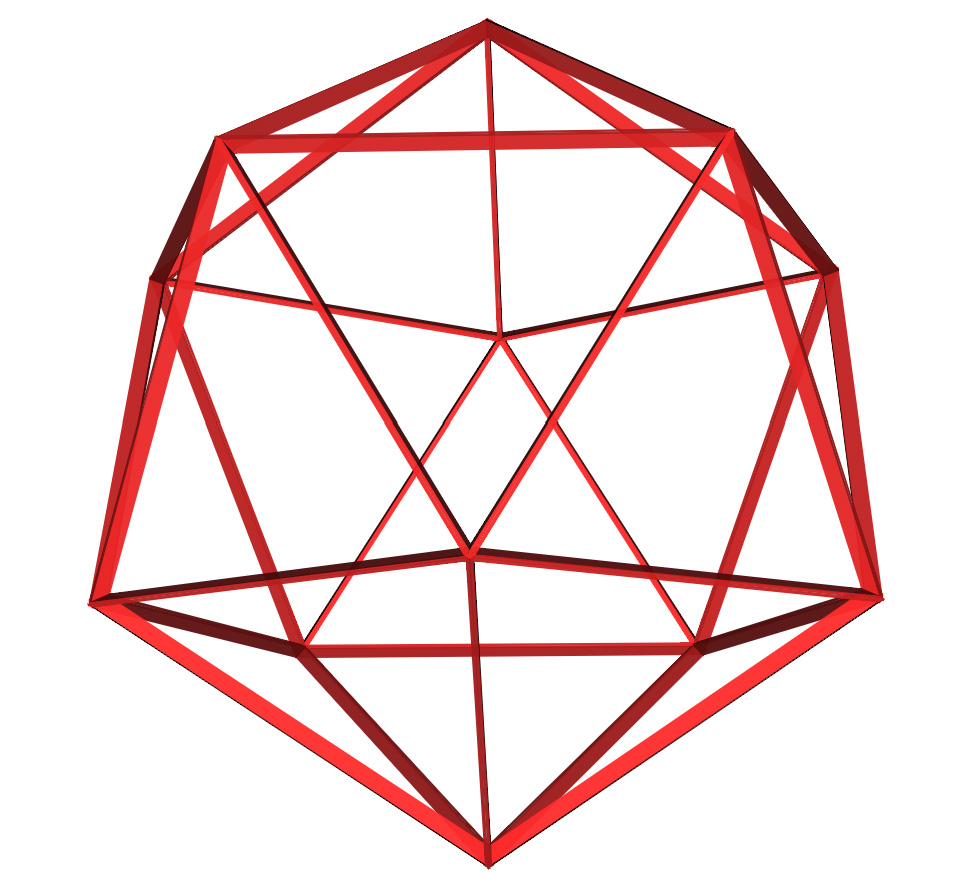

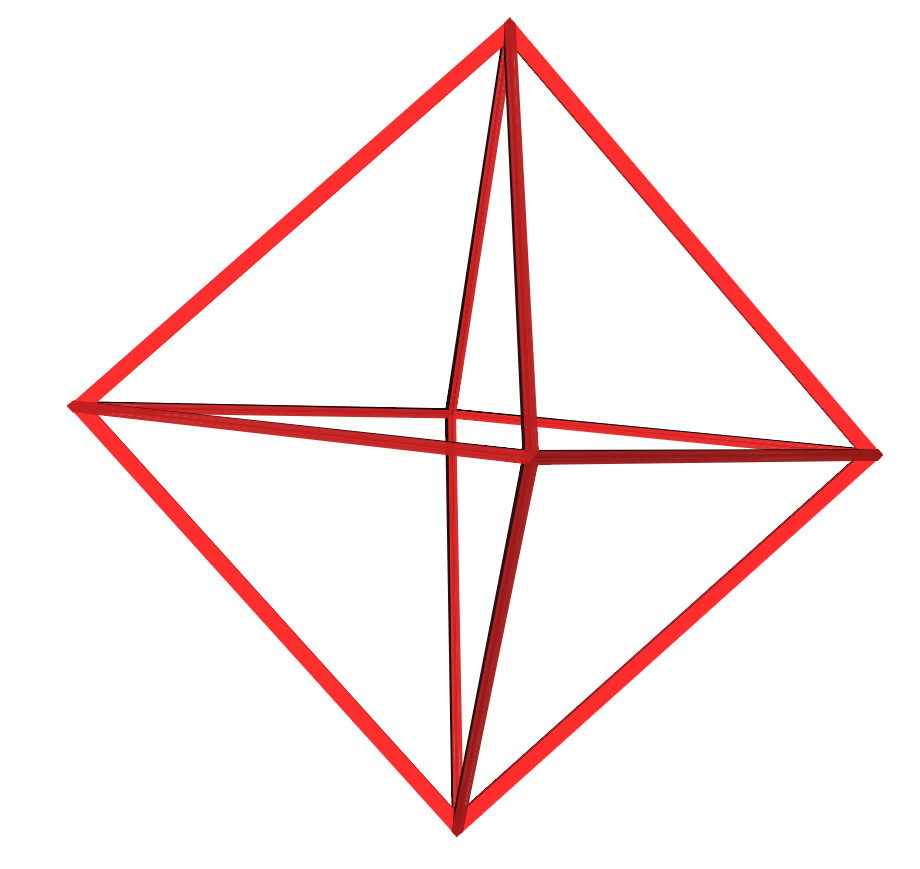

икосаэдрИкосаэдр — многогранник, у которого значение частоты разбиения V равно 1.октаэдрОктаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.

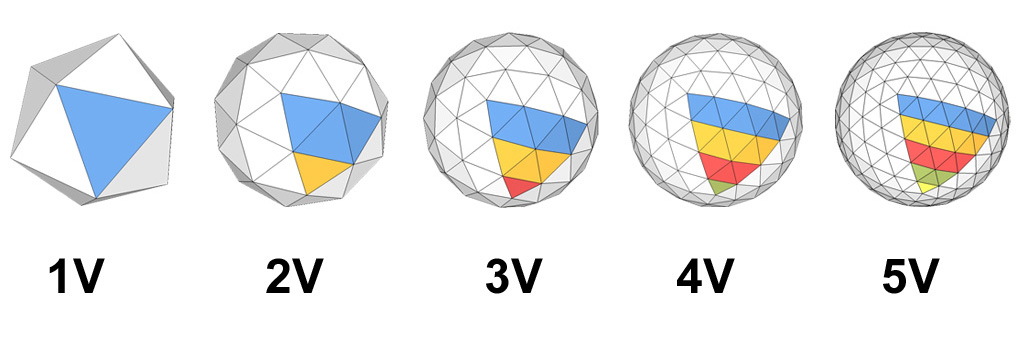

частота разбиенияЧастота разбиения икосаэдра.

«Класс разбиения» — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.

При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.

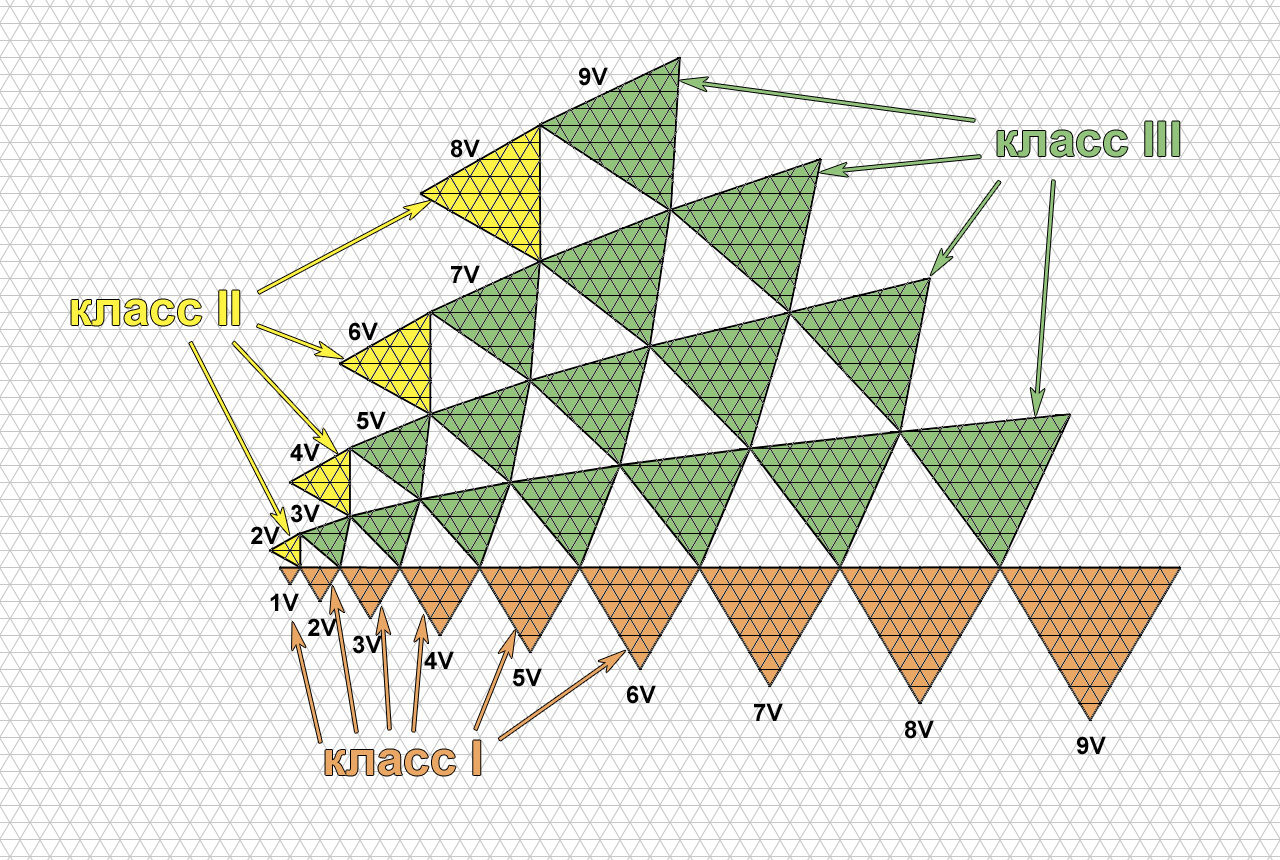

Классы разбиения куполаКлассы разбиения купольных конструкций.

В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.

Аналогично способы разбиения задаются для октаэдра.

«Метод разбиения

» — позволяет сделать выбор между «Равные хорды», «Равные дуги» и «Мексиканец».

«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:

  • Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер.
  • Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
  • Triad — ось симметрии проходит через грань.

«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».

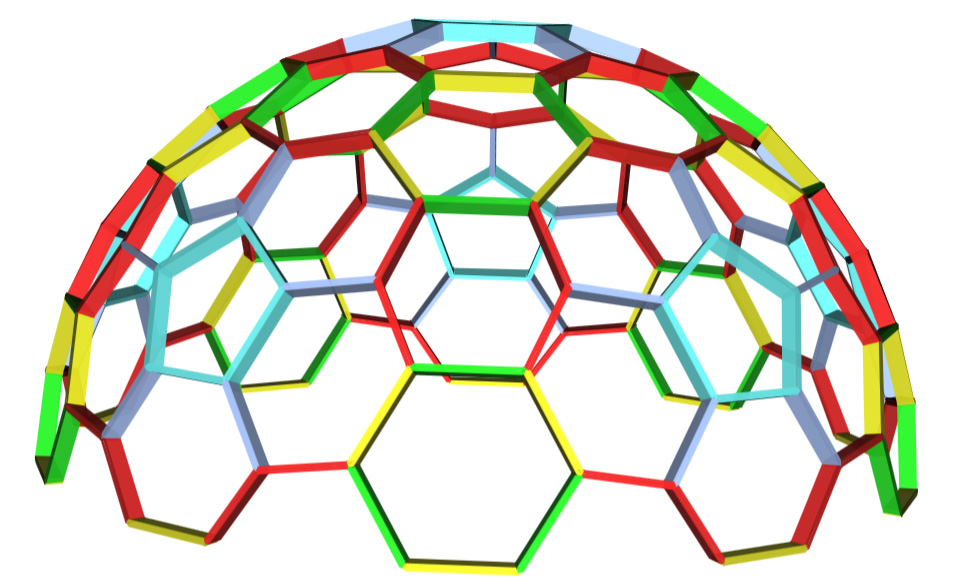

купол в форме фулеренакупол в форме фулерена

«Выравнивание основания» — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.

Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания.  Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.

При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.

«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м» — задается радиус сферы в метрах.

«Способ соединения» — выбор способа соединения рёбер. Более подробно о способах соединения можно посмотреть в статье: Виды соединения и коннекторы (соединители) для купольных конструкций.

В выпадающем списке можно выбрать следующие варианты соединений:

  • «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное  поле, в котором можно задать диаметр трубы, составляющей коннектор.
  • «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
  • «Semikone» —  безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
  • «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
  • «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
  • «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Для многогранников в виде октаэдра в текущей версии калькулятора не реализован расчет соединения «Cone». Вместо него калькулятор рассчитывает значения, как для типа соединения «Piped» с нулевым диаметром трубы.

Размеры рёбер

В этом поле задаются ширина и толщина рёбер в миллиметрах.

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

Схема

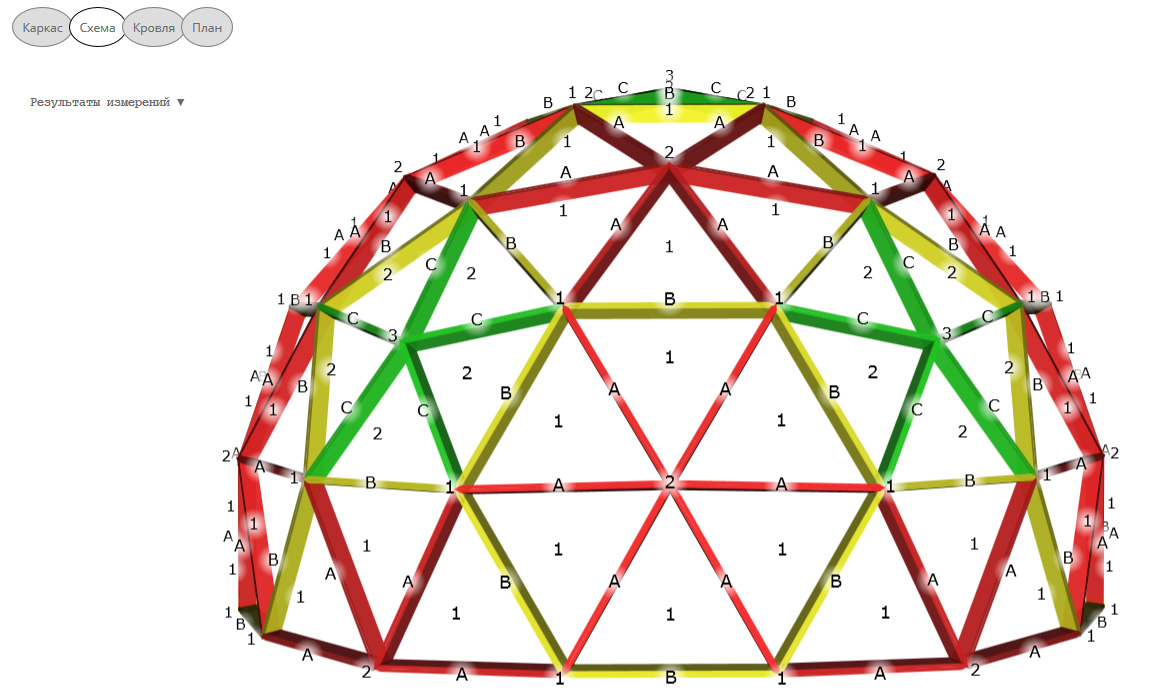

На схеме купола показаны обозначения рёбер, граней и вершин.
На схеме купола показаны обозначения рёбер, граней и вершин.

Кровля

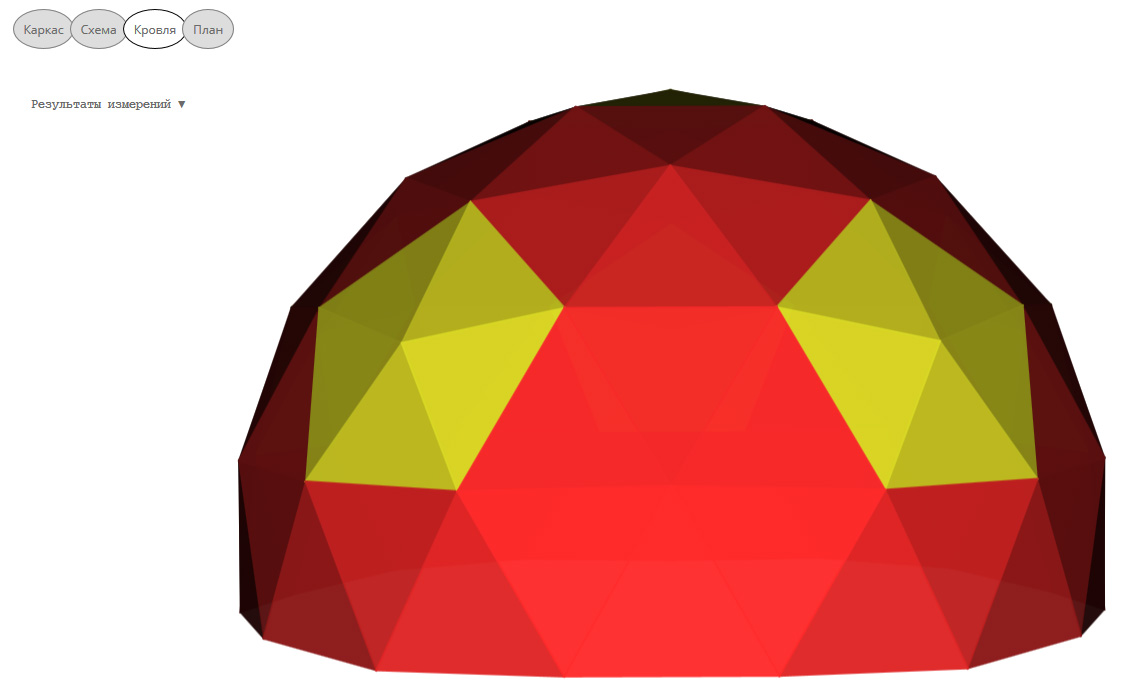

Разными цветами показаны грани кровли различных размеровРазными цветами показаны грани кровли различных размеров

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.

План

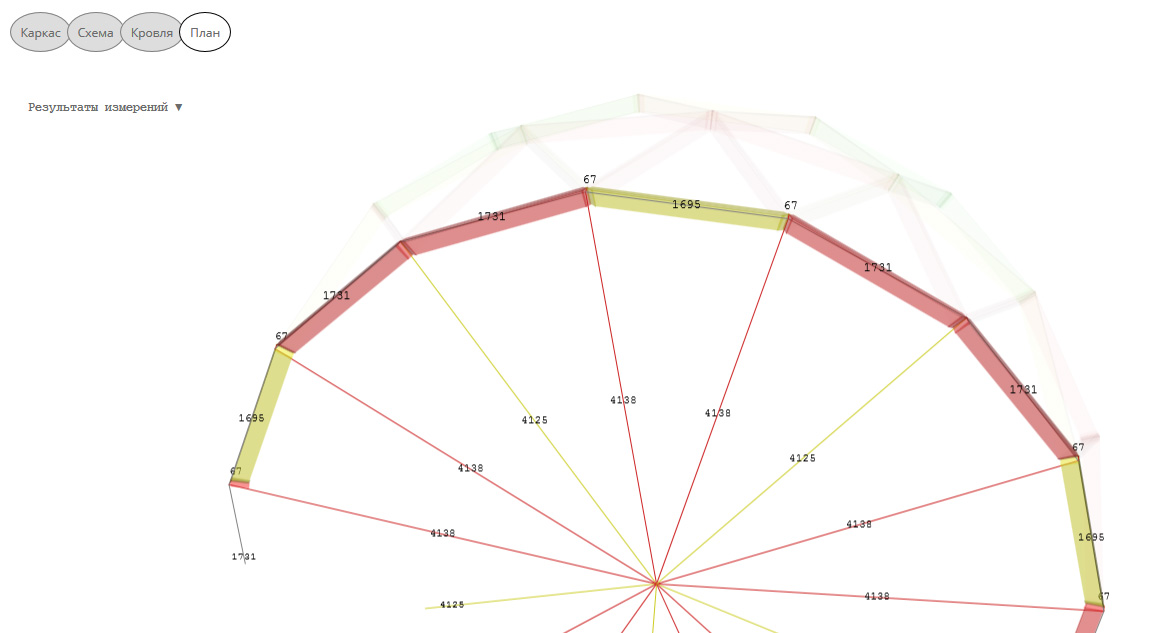

На плане приведена проекция вершин купола на плоскость проходящую через основание куполаНа плане приведена проекция вершин купола на плоскость проходящую через основание купола

Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему курсором.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

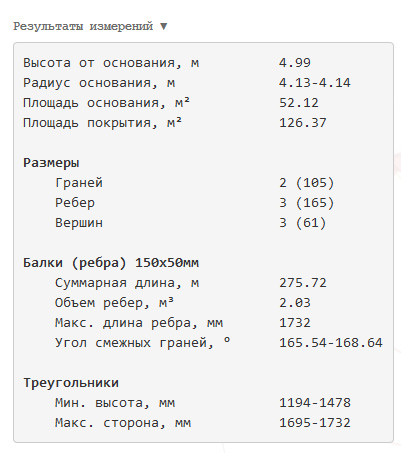

Блок с результатами измеренийБлок с результатами измерений

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Граней» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер. Второе число показывает количество вершин.

Рёбра

В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.

На схеме используются следующие обозначения:

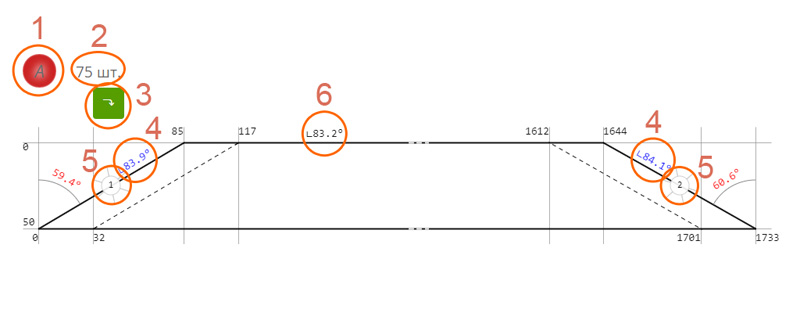

Блок с результатами измеренийОбозначения на чертежах рёбер.
  1. Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
  2. Количество рёбер данного типа (индекса).
  3. Кнопка смены (поворота) вида на ребро.
  4. Значение двугранного угла между внешней плоскостью ребра (по отношению к куполу) и плоскостью отреза.
  5. Числовое обозначение вершины, в которую ребро упирается данным торцом.
  6. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.

Если правая сторона рёбер выводится не корректно, то следует увеличить ширину окна браузера, в котором открыт калькулятор. Рекомендуемая ширина 1920 пикселей.

По умолчанию представлен вид на ребро с внешней стороны купола, на котором видна его «толщина».

Для типов соединения GoodKarma и Semicone доступна функция просмотра рёбер под другим углом — с «ширины» ребра с длинной его стороны. Для смены вида предназначена кнопка смены (поворота) вида. На получаемом виде используются следующие обозначения:

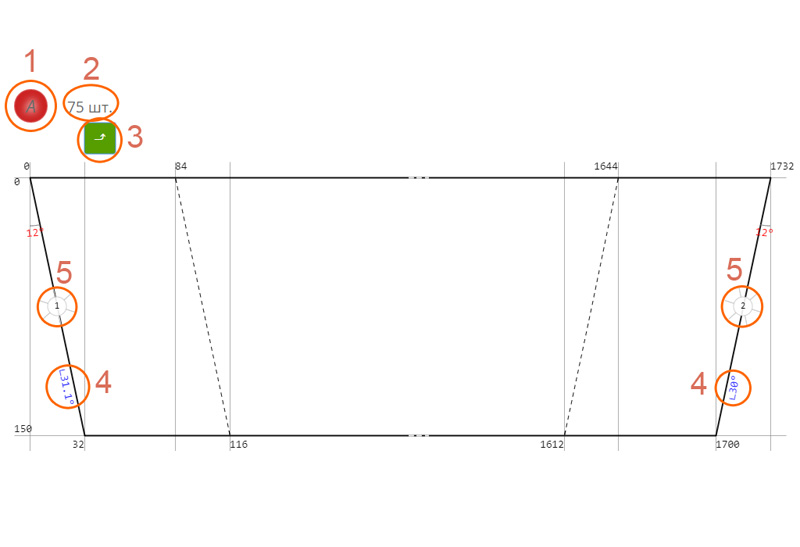

Блок с результатами измеренийВид ребра после поворота.

Обозначения:

  1. Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
  2. Количество рёбер данного типа (индекса).
  3. Кнопка возврата (поворота) вида к начальному.
  4. Значение двугранного угла между широкой плоскостью ребра и плоскостью отреза.
  5. Числовое обозначение вершины, в которую ребро упирается данным торцом.

Для возврата к прежнему виду предназначена кнопка возврата к виду поумолчанию.

При распиле рёбер торцовочной пилой иногда удобно ориентировать ребро широкой стороной вниз. Тогда углы поворота пилы будут отличаться от получаемых в калькуляторе поумолчанию. Для их пересчёта можно воспользоваться функцией поворота ребра или отдельным калькулятором углов торцовочной пилы.

Грани

В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.

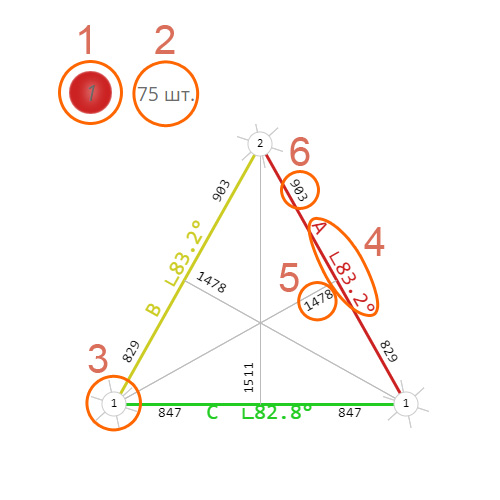

Блок с результатами измеренийОбозначения на гранях.

Обозначения:

  1. Числовой индекс грани и его цвет на «схеме».
  2. Количество граней данного типа (индекса).
  3. Числовое обозначение вершины грани.
  4. Обозначение ребра и двугранного угла между широкой плоскостью ребра и прилегающей к нему гранью (для двух прилегающих граней угол одинаков).
  5. Значение высоты грани.
  6. Длина отрезка от вершины грани до точки пересечения высоты с ребром.

Вершины

Для типов соединения «Piped», «Cone» и «Nose» доступен блок «Вершины».

В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола.

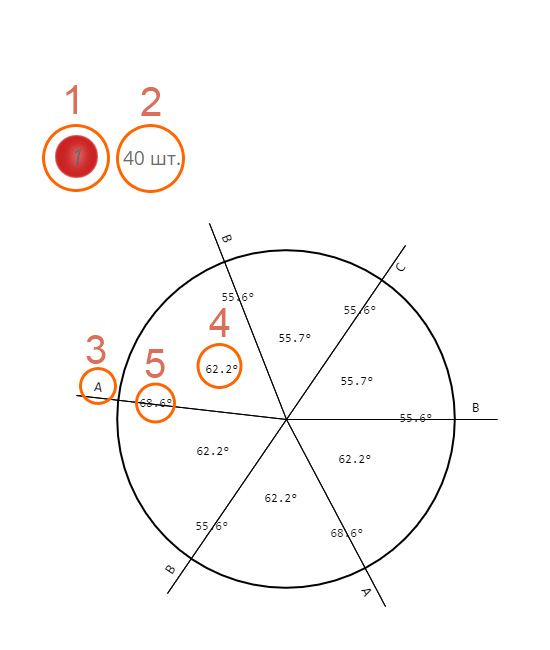

Блок с результатами измеренийОбозначения вершин.

Обозначения:

  1. Числовой индекс вершины, используемый в «схеме» и других блоках.
  2. Количество вершин данного типа (индекса).
  3. Буквенный индекс ребра.
  4. Значение угла между соседними ребрами. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.
  5. Значение угла торца ребра. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.

В текущей версии калькулятора углы при вершинах корректно вычисляются для икосаэдра.

Результаты конструирования

Чтобы сохранить результаты конструирования можно воспользоваться адресом страницы калькулятора, который автоматически меняется в зависимости от введенных данных.

Блок с результатами измерений

Получившуюся ссылку удобно использовать для передачи другим людям купольной конструкции, с заданными Вами параметрами.

Скачать модель получившейся конструкции  в формате .obj можно с помощью кнопки «выгрузить». Она расположена после результатов вычислений в нижней части страницы в блоке полезных ссылок.

Блоки калькулятора

Открывая страницу калькулятора на устройствах с самым популярными размерами экранов, можно увидеть только верхнюю область калькулятора. В ней обычно видны блоки:

  • «Исходные данные»
  • «Результаты и способы соединения»
  • «Размеры ребер»
  • «Результаты измерений»
  • Схема купола
  • Кнопки переключения вкладок: «Каркас», «Схема», «Кровля», «План».

Чтобы увидеть блоки с чертежами рёбер и схемами граней и вершин, нужно прокрутить страницу вниз.

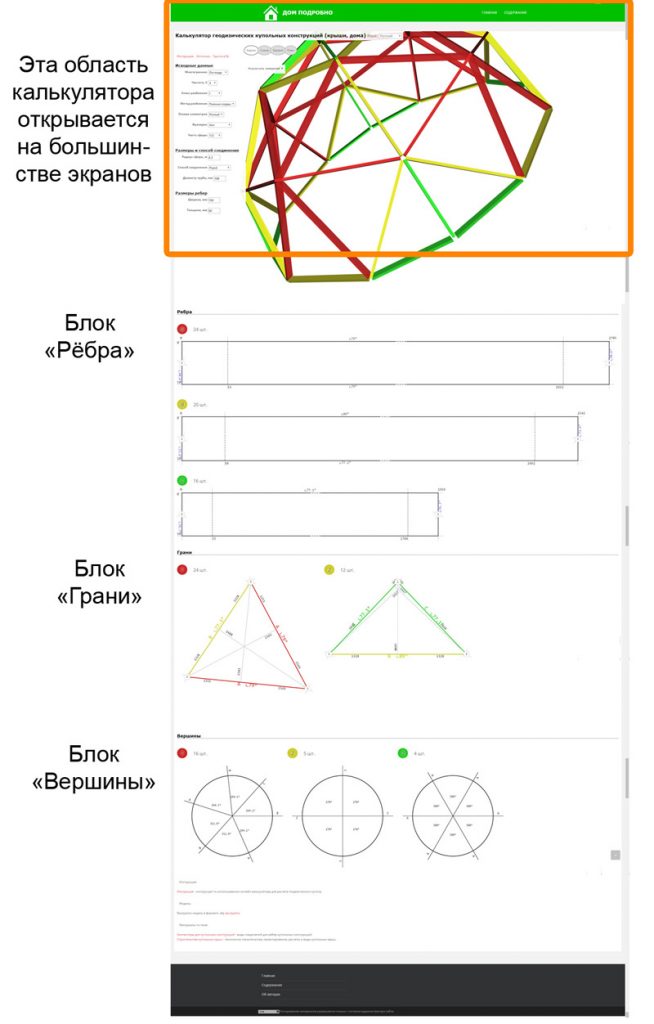

Блок с результатами измеренийОбщий вид страницы калькулятора.

Обзор 10 полезных программ для проектирования

Проект – именно то, с чего начинается дом. Вся планировка, размещение мебели, расход материала предусматриваются на этой стадии конструирования жилища. Это нелегкое дело отнимает время  и требует профессионального подхода. Благо программисты и разработчики приложений упростили нам жизнь – внедрили в повседневность свои достижения. Об этом мы сейчас и поговорим.

Ссылки, представленные на странице актуальны для скачивания программ. Для начала закачки скопируйте ссылку и введите её в адресную строку браузера.

1.Google SketchUp: идеален для обывателя

Скачать: http://dl.trimble.com/sketchup/gsu8/FW-3-0-16956-RU.exe

Что дает эта программа? Возможность создания 3D-моделей и рисунков, эскизов и разверток, планов и другое. Как для новичка в проектировании, так и для опытного дизайнера хороший помощник в работе. Доступны опции импорта и экспорта. Считайте вместе с ним площадь, создавайте наброски, задавайте конкретные параметры - Google SketchUp справится. Можно и проработать текстуры, стили контура.

Чем может похвастаться? Понятным и простым интерфейсом, материалом для обучения новичков и возможностью быстро освоить азы программного обеспечения (до нескольких часов при желании). Чуть больше привлекательных опций открывается в профессиональной версии Google SketchUp. Таким образом, данная программа проста и удобна в работе, освоить которую можно в максимально короткие сроки.

Каковы возможности Google SketchUp? Во-первых, моделирование эскизов архитектурных сооружений, создание интерьера дизайна, работа с макетами наружной рекламы и использование в области инженерии.

Существует две версии: бесплатная, с некоторыми ограничениями и платная.

2.Revit: решение для профессионалов

Скачать: http://www.autodesk.ru/products/revit-family/free-trial

Ревит ориентирован на профессионалов в проектировании зданий и архитектур. Если говорить о сложности, то на ее освоение уйдет гораздо больше времени, чем на предыдущую программу. Необходима точность и опыт при работе с отдельными элементами. Преимуществом можно назвать огромный простор для творчества и реализации своих планов.

Ключевой момент в Ревите – выполнение эскизов как в плане внешней «оболочки», так и внутренней расстановки мебели. Важно помнить, что при грамотном и профессиональном подходе, особенно во время создания чертежей, можно в итоге получить неплохой результат.

Одним из небольших минусов признана плохая адаптация к русскоязычным пользователям, относительно небольшой «возраст». К преимуществам же – производительность, возможность групповой работы над проектом и легкость при создании библиотек.

При знакомстве с программой есть возможность воспользоваться 30-дневной пробной версией с поддержкой всего функционала и набора возможностей.

3.AutoCad как простейшее 3D-проектирование

Скачать: https://mega.nz/#!qkIiVCiZ!_QejgooCg-9i3K2TDxL9-zCOQxh2AKhuBT8VngzBgOM1

Эта программа вошла в список одних из самых адаптированных как для профессиональных дизайнеров и архитекторов, так и для любителей. Пожалуй, это то, что нужно для самостоятельного простейшего проектирования частного дома.

Доступны две версии данного ПО – AutoCad (3D) и AutoCad LT (2D). Компания предлагает своим клиентам выгодную акцию, суть которой заключается в 50-процентной скидке текущей стоимости относительно предыдущей.
Какие возможности у АвтоКад? В первую очередь это архитектура и визуализация. При этом он считается главным и самым важным инструментом для окончательных работ по созданию проекта. Доступен пользователям на 18 языках. В русскоязычной версии сделано все для удобства клиентов: документация и интерфейс командной строки не должны вызывать затруднений.

В работе доступны как простые и элементарные средства проектирования, так и более расширенные возможности. Имеется возможность использования параметрического черчения в фомате 2D. Самые важные плюсы АвтоКад – высокое качество визуализированных моделей в данной программе, универсальность и адаптированность.

4.SweetHome: еще одна программа для комфортной работы

Скачать: http://www.sweethome3d.com/ru/download.jsp

В целом – SweetHome понятный и наглядный инструмент даже для непрофессионального пользователя. Для начала продуктивной работы с ним достаточно изучить видео-уроки, пройти небольшое самостоятельное обучение и попробовать себя в программе.

Пользователи признают, что на сегодняшний день это одна из самых простых и доступных программ в своем сегменте.

SweetHome позволяет составлять как двумерные, так и трехмерные планы. При этом есть возможности импорта вторых в OBJ, DAE и 3DS форматах.

В процессе работы пользователю открыта функция демонстрационных видео проекта своего жилища.

Программа бесплатна и легальна.

5.FloorPlan 3D – приложение для проектирования

Скачать: https://drive.google.com/open?id=0BwFWhconSKDOdG1kS0xrbmhQWXc

FloorPlan 3D – еще одно ПО для работы с проектами квартир, планированием дизайна.

Какой бы ни была ваша задумка – с этой программой она станет реальностью. Для этого «трудятся» удобный интерфейс, большое количество полезных функций в автоматическом режиме.

Вне зависимости от сложности постройки и ее типа, FloorPlan 3D открывает все свои самые лучшие возможности. Например, составить эскиз в короткие сроки. Удобства добавляет автоматическая оптимизация размеров в процессе создания 3D-модели.  FloorPlan 3D поддерживает опцию базы данных, то есть, любая информация о том, какие материалы вы использовали, для чего, как выглядел предыдущий проект, перемещается в специальный раздел «Ведомость материалов».

Что можно сделать в FloorPlan 3D?

  • Самостоятельно составлять проект частного дома;
  • Конструировать план нескольких этажей;
  • Добавлять дверные проемы, окна и лестницы;
  • Разбавлять интерьер шкафами, мебелью и бытовой техникой;
  • Декорировать дизайнерскими элементами;
  • Подписывать, добавлять текстовые файлы, комментировать план и многое другое.

В целом, FloorPlan 3D идеален для разработки жилых домов, зданий и других архитектурных строений.

6.ArchiCAD: программа для архитекторов

Скачать: http://dl.graphisoft.com/AC/19/RUS/AC/AC19-3003-RUS.exe

В данной программе реализованы все полезные функции, необходимые для полноценного проектирования архитектурных сооружений профессионалами своего дела. Элементы ландшафта и мебели также доступны для работы с планированием зданий.

Одна из особенностей – принцип Виртуального Здания, суть которого заключается в представлении модели реального здания, изображение которого занесено в компьютер. Работу в данном ПО можно сравнить с настоящим строительством: пользователь пускает в ход все доступные инструменты. Например, стены и лестницы, окна и другие объекты.

По завершению, проектировщик имеет доступ к извлечению всей необходимой информации при подготовке документации. Например, планы этажей, визуализации и фасады. Пользователь может включить в процесс создания своего виртуального здания балки и колонны, стены и перекрытия, крыши и перегородки, оболочки и сетки. Очень удобно, что можно добавлять источники света и их элементы: световые люки, яркость, выключатели и разные цветовые режимы.

Какие преимущества у ArchiCAD? В первую очередь, это неразрывная связь между элементами и частями проекта здания. Изменения в одной части дома обязательно отразятся на других, то есть, программа автоматически перерассчитывает и перестраивает определенные конструкции. К тому же ArchiCAD спокойно переносит все «капризы» и требования своих пользователей и подстраивается под их пожелания.

Недостатком признаны сложности в работе с нестандартными проектами и ограниченные возможности. А еще высокая стоимость программы. Правда, и тут есть альтернатива: компания-разработчик предлагает как полноценную платную версию программы, так и демо-вариант в виде учебного обучающего пособия.

7. Программа Arcon

Скачать: http://www.newestsoft.com/Windows/Graphic-Apps/Editors/Download/ArCon-70.html

Arcon – оптимальный инструмент для планирования офиса и жилого здания, архитектурно-дизайнерских конструкций и промышленных объектов.

Преимуществом программы стало умение комплексно подходить к проектированию интерьера.

Пользователями было отмечено, что проекты и соответствующая документация, подготовленные в Arcon не доставили никаких неудобств и затруднений. Разработчики данного ПО позаботились и об импорте моделей.

В отличие от большинства программ для проектирования, Arcon – платная программа как в полномасштабной версии, так и в учебной. Конечно, стоимость второй существенно снижена.

Является профессиональным инструментом, требует навыков в проектировании.

8. Autodesk 3ds Max

Скачать: http://www.autodesk.ru/products/3ds-max/free-trial

Autodesk 3ds Max – многофункциональная, доступная программа. К преимуществам можно отнести создание трехмерных образов и объектов. Особенно актуально это ПО для приверженцев творческого подхода к работе. В Autodesk 3ds Max реализуется как 3D-моделирование, так и анимация.

Существенный минус – сложность в обучении и высокая стоимость, сложный интерфейс и тяжелое освоение в программе.  Но, ничего страшного – это решаемо: интернет предлагает большое количество видео-уроков, с помощью которых можно все-таки освоить азы проектирования и научиться создавать настоящие шедевры.

Если говорить о стоимости как о минусе, то он, скорее относится к новичкам и пользователям-любителям. Для профессионалов же эта программа – что надо.

Какие возможности у программы? В ней реально проектировать не только дома и их интерьер, но и различные объекты: машины и сооружения, комнаты и улицы, города и т.д.

9. КЗ-коттедж

Скачать: http://k3-cottage.ru/download.php?location=../files_cottage/demo/C74Demo_11-10-16.exe

КЗ-коттедж позволяет спроектировать строения из бруса и бревна (в том числе оцилиндрованного) для последующего строительства, проработать в нем все до мелочей.

К преимуществам относится широкий функционал для планирования конструкций из досок. Например, заполнение ими определенных контуров. При этом размеры определяются автоматически или же задаются пользователем.

Еще одно удобство – отчеты по применяемым материалам, подкрепленные чертежами и цифрами.

В работе программа проявляет себя как мощный и функциональный инструмент, часто используется сотрудниками строительных компаний в профессиональной деятельности.

Что насчет недостатков?

В версии 5.5 встречаются ошибки, поэтому лучше придерживаться лицензионного ПО. А вот демоверсия 6.4 не наделена функцией автосохранения, что доставляет неудобство в процессе проектирования.

10. Chief Architect для каркасных домов

Скачать: https://www.chiefarchitect.com/resources/demorequest.php?product=premier&src=web

В этой программе отлично сориентируется и обоснуется специалист, работающий с каркасными постройками. При всех сильных сторонах и преимуществах, степень сложности достаточно высока. Особенно для тех, кто на «вы» с английским языком, так как руководство составлено именно на нем (7-ая версия).

Чтобы «набить руку», с данным ПО нужна постоянная и тесная работа. В Chief Architect удобно проектировать как жилые частные дома, так и другие постройки. Правда, для первых созданы программы, более близкие для них.

Что можно сделать в Chief Architect? Например, чертежи для стропильных систем или перекрытий. По времени это занимает намного меньше, чем в других программах.

Купольный дом, купольный дом расчёт, купольный дом программа, купольный дом программа построитель, купольный дом своими руками калькулятор, стратодезический, стратодезический купольный дом






Программа Купольный Дом ДУГИ предназначена для создания геометрической модели
стратодезического купола, состоящего из закруглённых дуг в три доски

Скачать

Возможности программы:
В программе спользуется 4 вида слоёв купола
  1. Кровельное покрытие
  2. Внешнее покрытие
  3. Утеплитель
  4. Внутренне покрытие
1. Кровельное покрытие:
  • Выбор материала кровельного покрытия купола
  • Изменение толщины и веса
2. Внешнее покрытие:
  • Выбор материала внешнего покрытия купола
  • Изменение толщины и веса
  • Подсчёт площади, кубатуры, веса материала
  • Схематический чертёж внешнего покрытия
  • Вывод расчётов на печать.
3. Утеплитель:
  • Выбор материала утеплителя купола
  • Изменение толщины и веса
4. Внутреннее покрытие:
  • Выбор материала внутреннего покрытия купола
  • Изменение толщины и веса
  • Подсчёт площади, кубатуры, веса материала
  • Схематический чертёж внутреннего покрытия
  • Вывод расчётов на печать.
Расчёт площади основания купола
Расчёт площади 1 этажа купола
  • Изменение количества и размеров прямых арок купола
  • Изменение размеров горизонтальных досок
  • Изменение количества вертикальных дуг
  • Подсчёт количества и объёма материалов
  • Вывод расчётов на печать.
  • Выбор географического пложения
  • Выбор марки бетона
Ростверк:
  • Схематический чертёж ростверка
  • Подсчёт площади, кубатуры и веса ростверка
  • Вывод расчётов на печать.
Сваи:
  • Буронабивные сваи ТИСЭ
  • Схематический чертёж свай
  • Подсчёт кубатуры и веса сваи
  • Примерный расчёт несущей способности сваи
  • Вывод расчётов на печать.

Купольные дома. Срочный перепост толкового расчета.


 Хочется, чтобы дом был «не как у всех», и чтобы стоил недорого?.. – Значит, самое время строить геодезический купол, или просто – купольный дом. Который стоит недорого, строится быстро, очень надежен и при этом необычайно красив.
Геодезический купол – гениальное изобретение американского изобретателя, инженера и архитектора Ричарда Бакминстера Фуллера. Все гениальное просто: применив векторное разбиение пространства, Фуллер разложил купольную конструкцию на… треугольники, стороны которых располагаются на геодезических линиях, соединяющие две точки на криволинейной поверхности.
Конечно, купол известен с незапамятных времен, и всегда ценим был за особую, недостижимую для других конструкций, прочность, способность безо всяких опор накрывать большие пространства. Но только после 1951 года, когда Фуллер представил миру свое изобретение, создание куполов стало простым и понятным инженерным занятием, а не уделом редких мастеров.


Наверное, все слышали о том, что полезно находиться под купольной крышей. А если жить в купольном доме? Интересно, не правда ли?

Шатры, яранги, чумы, вигвамы, иглу, юрты и т.п. - самые древние и самые прочные жилища, придуманные человеком. Такие конструкции наиболее устойчивы и успешно противостоят природным стихиям. Крышу не оторвет от стен, ведь они в единой форме. Прочность сферы обеспечена равномерным распределением нагрузок на все точки поверхности. Она блестяще работает на сжатие и на прогиб. Пробовали раздавить яйцо?

Человек во все века и до настоящего времени подсознательно связывал божественные энергии со сферическими поверхностями, отражая это сознание в культовых постройках: церквях, минаретах, мечетях и храмах других религий. С точки зрения эниологии − науки об энергоинформационном обмене в природе и обществе − купола и своды обладают свойством распределения концентраций энергонапряжений. Такой дом сразу становится вашим личным храмом. Круглым формам присуще равномерное поле без существенных зон напряжений и патогенных аномалий в отличие от углов. Живя в виртуальной, гибельной для всего живого парадигме прямого угла, мы неизбежно приближаемся к тем энергиям, которые эти формы генерируют.

Обратите внимание: человек в наше время подсознательно начинает уходить от прямых углов, правда, пока в мелких объёмах: дизайн бытовой техники, легковых автомашин − там нет практически ни одного прямого угла, и они очень эргономичны, они радуют глаз и душу, в них удобно, как в утробе матери, они обтекаемы, они органичны. В интерьерах стало появляться много пластичных линий, и люди, живущие в них, становятся более естественными, гармоничными. Стали использовать круглые столы для переговоров, почувствовали, что всего лишь даже от ФОРМЫ маленькой вещицы − стола − зависит: то ли согласие, то ли война. За круглым столом − мир. За квадратным − война. Вот что такое её величество – ФОРМА. Пришло время строить дома на основе криволинейных поверхностей, и, может быть, мы перестанем воевать со всем, что создано не нами...

Кроме жилых домов здания круглой формы удобны и для многих, если не всех назначений. Такой формы можно строить базы отдыха, санатории, стадионы, бассейны, школы, больницы, общественные здания. В мире построено много сферических зданий для различных назначений.

Геодезический купол позволяет накрыть большое пространство с использованием минимального количества строительных материалов, к прочностным характеристикам которых не предъявляются повышенные требования. Фактически геодезический купол – это строительный конструктор, из деталей которого можно создать множество замечательных строений – туристическую палатку, жилой дом, гараж, кемпинг, ресторан, крышу для стадиона…

Основные преимущества строений на основе геодезического купола :

* Максимальный внутренний объем при одинаковой с «прямоугольным» строением полезной площади. – Больше воздуха и света. Меньше – до 30% - затрат на строительные материалы.
* Минимальная площадь внешней поверхности при одинаковой с «прямоугольным» строением полезной площади. – Меньше рассеивается тепла зимой. Меньше тепла поглощается летом. Соответственно снижаются (до 30%) расходы на обогрев и кондиционирование.
* Геодезический купол очень легкий. – Для постройки купольного дома не нужен мощный и дорогостоящий фундамент.
* Геодезический купол может имеет любое количество окон, вы можете остеклить весь купол – это почти не повлияет на его прочностные характеристики.
* Сфера – очень прочная конструкция, в ней нет отдельной «крыши», стропильной системы, тяжелых перекрытий. Поэтому купольный дом обладает высокой сейсмоустойчивостью, и разрушение даже 35% элементов конструкции не приводит к ее обрушению.
* Недостижимая для других строений прочность позволяет купольным строениям выдерживать большую снеговую нагрузку.
* Непревзойденная аэродинамика куполов обеспечивает отличное огибание ветрами. – Купольные дома доказали свою непревзойденную устойчивость во время разрушительных ураганов и смерчей на побережье США.
* Небольшой купольный дом не имеет несущих стен, в большом – несущие стены можно устанавливать достаточно произвольно, что дает больше свободы при внутренней планировке.
* Через меньшую площадь поверхности проникает меньше звуков, что делает жизнь в купольном доме более комфортной.
* Симметрия сферы позволяет наиболее эффективно ориентировать в пространстве размещенные на ней солнечные батареи и модули солнечных коллекторов.
* Купольный дом можно как угодно разместить на участке – он все равно «круглый».
* И, опять же, купольный дом, как все круглое, просто красив…

Основные недостатки геодезических конструкций и способы их устранения:
У купольных конструкций есть свои недостатки, и геодезический купол – не исключение. Поэтому прежде чем строить купольный дом, надо получить хорошее понимание "родимых пятен" геодезических конструкций, досконально разобраться в особенностях проектирования и строительства геодезических куполов. Здесь нет ничего безмерно сложного... - Просто "квадратные" дома строятся повсеместно, и недостатки такого строительства всем известны, а купольные дома - пока еще экзотика...

* Известная сложность расчетов. Геодезический купол невозможно чертить и рассчитывать только в двух плоскостях. Необходимо иметь развитое пространственное воображение и неплохие познания в программах 3D-графики. - Хорошим решением может быть покупка готовых проектов.
* Нюансы и тонкости сооружения купольных конструкций не описаны в классической литературе по строительству, о них не знают преподаватели строительных вузов, с ними не сталкиваются опытные строители в повседневной практике. - Обращайтесь к профессионалам-куполостроителям.
* При строительстве купольного сооружения (дома, ресторана, кемпинга) возникает больше отходов строительных материалов по сравнению количеством отходов, которые неизбежны при возведении прямоугольной постройки. Это связано с тем, что строительные материалы поставляются, как правило, в прямоугольном виде, а основной строительный «кирпич» купола – треугольник… - Острота проблемы снижается, если учитывать при расчетах размеры применяемых строительных материалов и удачно располагать на них выкройки треугольных деталей.
* Необходимость применения, во многих случаях, нестандартных, специально изготовленных окон, дверей, пожарных лестниц, специальной, сделанной на заказ мебели. – Особые треугольные вертикальные или мансардные окна могут изготавливаться на заказ, однако они будут стоить дорого. - Приобретайте нестандартные изделия у специализированных компаний, которые занимаются изготовлением комплектов куполов для сборки и производством нестандартных узлов.
Купольный дом, в основе которого лежит конструкция геодезического купола, строится, как правило, по хорошо известной технологии каркасного строительства.

Особенность представляет возведение самого геодезического купола, обеспечение вентиляции кровли, гидроизоляция, установка окон, дверей, и т.д.

Широкое распространение получили четыре способа постройки геодезических куполов:
1. Коннекторный, когда купол собирается с помощью коннекторов и ребер (отрезков бруса). Пример - универсальные конструкции фирмы Natural Spaces Domes
2. Бесконнекторный, когда купол собирается из готовых треугольных панелей. Пример - панельные конструкции фирмы Good Karma Domes
3. Бесконнекторный, когда купол собирается из точно подогнанных отрезков бруса. Пример - великолепные постройки EconOdome
4. Легкие геодезические конструкции из отрезков металлической/пластиковой трубы с тентом. Пример - ажурные конструкции Dome Company
Вряд ли стоит ожидать, что в нашей стране такой способ постройки жилья из легкого каркаса, укрытого тентом, приживется... Впрочем, зарубежный опыт демонстрирует высокую жизнестойкость конструкции, возможность ее использования даже в условиях суровой канадской зимы и альпийского высокогорья.Фундамент. Легкость самого купола, и меньший - минимум на 30% - вес всей конструкции купольного дома в сравнении с традиционной постройкой, делают возможным использование облегченного ленточного фундамента. Более того, инженеры фирмы Natural Spaces Domes считают возможным использовать в качестве фундамента Frost Protected Shallow Footing (FPSF) - теплоизолированный мелкозаглубленный фундамент, изготовленный из... дерева!
Предварительно собранные секции стен фундамента из высококачественной пропитанной древесины, имеют, по оценке Федерального управления жилищного строительства США, срок службы - минимум 100 лет. К слову, Natural Spaces Domes строит свои купола с основаниями из обработанной древесины с 1975 года.
Нередко купольные дома ставят без фундамента - на сваи, на деревянную платформу.

Выбор частоты купла - обычно 2V или 3V - обуславливается тремя основными факторами:

1. Размерностью конструкции (диаметром купола).
2. Желанием использовать стандартные окна и двери
3. Здравым смыслом

Купол большого диаметра (больше 14 метров) трудно построить с частотой меньше, чем 3V, так как уже при этой частоте максимальная длина ребер граней геодезического купола приближается к 3 метрам, и сборка купола из таких длинномерных материалов становится проблематичной. С другой стороны, купол диаметром до 8 метров вполне можно построить с частотой 2V, при этом длины ребер купола составят 2,47 и 2,18 метра, что вполне приемлемо, и в размерность треугольников (граней купола) из таких ребер легко можно вписать стандартные окно или дверь.

Лучше всего (красивее) будет смотреться купол с большей частотой. Он будет более круглым, "гладким"... - Но против такого подхода возражает здравый смысл, ведь число конструктивных элементов купола с большой частотой просто огромное...

Устройство кровли и вентиляция купола. Купольный дом имеет хорошую естественную вентиляцию стен (купола), поэтому, как правило, в устройстве специальной вентиляции кровли в классическом ее виде не нуждается. Сочетание открытых вентиляционных отверстий (окон) в верхней части купола и в его основании позволяет не принимать специальные меры для обеспечения вентиляции кровли и дает существенную экономию электроэнергии, затрачиваемой на кондиционирование помещения летом. Часто для улучшения вентиляции под потолком устанавливают вентилятор.
Именно поэтому устройство кровли купольного дома очень простое: обшитый фанерными или OSB-панелями купол накрывают гидроизоляционной пленкой или другим гидроизолирующим материалом, поверх которого укладывают гибкую битумную черепицу.

Строительство купольного дома

Возведение купольного дома осуществляется, как правило, по хорошо известной технологии каркасного строительства, но есть ряд отличий, которые можно отнести к преимуществам.

Построить купольный дом можно силами обычной строительной бригады средней квалификации или самостоятельно. Весь процесс возведения купольного дома можно разделить на 2 этапа:

1. Расчет, изготовление и сборка каркаса купола.
2. Выполнение других, стандартных работ, как то - изготовление фундамента, устройство кровли, пола, установка окон и дверей, внутренние отделочные работы, и т.д.

Утепление купольного дома. Внутренние "треугольники" купола - это уже готовые ячейки для укладки теплоизолирующего материала - минеральной ваты, пенопласта, стекловаты, и т.д.. Если ребра купола имеют большую длину, тогда грани изнутри делятся дополнительными "распорками", придающими граням необходимую жесткость, и помогающими удерживать теплоизолирующий материал.
Однако, в многоэтажных конструкциях эффект естественной вентиляции купола ограничен делением купола на две или три части (этажа), поэтому, для обеспечения эффективной вентиляции подкровельного пространства утеплитель не закладывают на всю глубину ниши, а в нижней и верхней частях купола делают отверстия для входа и выхода воздуха, который проходит между слоем утеплителя и внешней обшивкой купола, обеспечивая вентиляцию кровли.
Внутренняя обшивка купола. После укладки утеплителя ячейки зашивают треугольными панелями, вырезанными из фанеры, OSB-плиты, гипсокартона. Неплохой результат получается при использовании вагонки.
Отопление купольного дома. В небольших, особенно одноэтажных сооружениях эффективной системой отопления может быть небольшая печь или камин, установленные ближе к центру купола. При этом, в отсутствии хозяев или в ночное время достаточная температура в доме (10-14С) поддерживается с помощью электрических батарей, а при возвращении домой можно очень быстро поднять температуру в доме до комфортных 20-24С растопив печь или камин. Широкое распространение получила также установка системы "теплый пол".

Для того чтобы правильно расположить Купол, при оценке фактического места застройки нужно учитывать множество параметров:
*Направление солнечного света, ветра, особенности осадков местности.
*Тень деревьев, их расположение и возможная поломка от ветра.
*Ландшафт, виды — как хорошие, так и плохие.
*Уединённость места, шум и многое другое.
*Анализ наклона места застройки
*Знать наклон местности, где вы планируете построить Купол, очень важно, потому что без этого невозможно правильно разработать план строительства. Если наклон местности есть, необходимо нарисовать точную топографическую карту.
Это необходимо для расчета глубины ямы для фундамента. Если она будет слишком глубокой, то вход в Купол окажется слишком низким, а дорожки к нему слишком крутые. Если же яму сделать не достаточно глубокой, то в Куполе, кроме высокого входа, будет холодно.
На карте также следует отметить расположение крупных деревьев и спланировать Купол так, чтобы получать максимальное количество солнца зимой и тени — летом.

Источник: http://geodesic.com.ua/

Также много информации по сабжу здесь:
http://architecture.about.com/od/ge...s/DomeModel.htm
http://www.geodomas.eu/ru/geodomas-...e-geometry.html
http://www.geodome.ru/techno/
http://jacobmcdonald.net/gallery2/v/DomeHomes/
http://www.grunch.net/synergetics/domes/domeman.html
http://forum.advayta.org/topic/4004...B5/page__st__20

3D проект геодезического купольного дома, поэтажные планы

Компанией "Дизайн дома" разработан новый проект купольного дома -  уникального жилого геодезического купола сферической формы, диаметром 12 метров и общей жилой площадью 192 м2.

Инициатором создания архитектурной диковинки стала компания «Дизайн дома». Единственный в России жилой геодезический купол, выполненный по технологии «Еврокупол», в сентябре 2012 года установлен.

Отправить заявку на проектирование купольного дома можно ЗДЕСЬ - >>> или по телефону 8(906)184-54-21

На страницах этого сайта вы можете заказать прибор для уничтожения 650 видов бактерий в воздухе вашего дома, а также для очистки воздуха от аллергенов, цветочной пыльцы, пылевых клещей, грибка и вирусов. Это прекрасное профилактическое средство против астмы, бронхита, аллергии и других заболеваний органов дыхания.

Геодезический купол - Еврокупол от "Дизайн дома"

Геодезический купол или купольный каркасный жилой дом сферической формы, разработанный по технологии «Еврокупол» - это первый опыт создания нестандартного сооружения, выполненный специалистами компании «Дизайн дома».

Сегодня в стадии завершения изготовление деревянных и металлических элементов для будущего жилого объекта, после чего они будут транспортированы на место стройки.

На начальном этапе возведения геодезического объекта будут проведены работы по утеплению фундамента по особой технологии, проведение этих действий позволит использовать фундамент как тепло-холодо аккумулятор.

Причем большую часть года это будет делать солнце и разность температур между ночью и днем.

Первый этаж геодезического жилого купольного дома

Ниже представлены 3D виды с расположением помещений первого этажа.

Первый этаж купольного дома занимает основную площадь и на нем актуально размещение помещений хозяйственного назначения, гостиной комнаты, основных санузлов, столовой.

Планировка меняется по желанию заказчика проекта.

Лестница на третий уровень, к световому фонарю купольного дома.

Расположение комнат второго этажа

На следующих изображениях расположение комнат второго этажа купольного дома.

Самонесущая конструкция дома купола позволяет делать свободную планировку, что создает безграничные возможности для реализации самых смелых фантазий дизайнеров интерьера.

Возможность трансформации, дополнительные окна, увеличение площади путем пристройки еще одного купола для взрослеющих детей, теплица с аква-поникой, зимний сад куполообразной формы.

Специалисты нашей компании готовы предложить потенциальным клиентам, множество индивидуальных разработок интерьера, с учетом всех их пожеланий и требований.

Перекрытие первого этажа купольного дома

Дальше представлены изображения, на которых указан внешний каркас из купольных коннекторов и деревянных стропил и как он сочетается внешне с внутренними помещениями первого и второго этажей.

Также указано расположение светового фонаря купольного дома и его внешний вид.

Расположение оконных и дверных проемов геокупола

Ниже представлен внешний вид и расположение оконных и дверных проемов на купольном доме.

Расположение оконных проемов можно выбрать оптимально, исходя из расположения комнат, с учетом будущего внутреннего убранства интерьера Вашего купольного дома.

В данной ситуации выбрать правильное расположение дверных и оконных проемов Вам поможет дизайн проект интерьеров и экстерьера от специалистов компании ООО "Дизайн дома".

Дизайн проект помещений купольного дома всегда поможет внести своевременные корректировки, выбрать цветовую гамму наружных и внутренних стен Вашего купольного дома.

Теплоизоляция

Утепление геодома, осуществляется экологически чистой, не поддерживающей горение, льняной теплоизоляцией толщиной 150 мм. Льняной теплоизолирующий материал регулирует влажность в помещении, не давая воздуху внутри дома быть сухим. Теплоизоляционные материалы из льна – это исконно русский материал с многовековой историей применения.

Поэтажные планы первого и второго этажей купольного дома с привязкой к территории участка.

Подключение дома к энергосберегающим коммуникациям полностью зависит от пожеланий заказчика. Дополнительно Вы можете ознакомиться с проектом энергоэффективного дома пройдя по ссылке.

Планы у компании «Дизайн дома» амбициозные.

Учитывая быстрые сроки возведения купольного дома, после реализации первого экспериментального объекта, специалисты компании приступят к изготовлению нескольких подобных домов, отладив, тем самым, серийное производство «Еврокупола».

Проектирование геодезических купольных домов, готовые проекты

Проектирование купольных домов, производство комплектов для их строительства и непосредственно их возведение на строительной площадке - это и есть основная деятельность компании "Дизайн дома".

Отправить заявку на проектирование купольного дома можно ЗДЕСЬ - >>>

Мы долго думали, как облегчить и удешевить строительство частных загородных домов для Россиян и нашли самый оптимальный вариант - проектирование  и строительство геодезических купольных жилых домов сферической формы.

В данной категории размещены материалы, которые помогут Вам в выборе своего жилого геодезического купольного дома сферической формы.

Ещё на этапах 3D проектирования геодезического купола и его визуализации, у Вас будет возможность внесения своих корректировок в общий дизайн дома, в цветовые решения и в поэтажные планировки жилых комнат и других помещений.

Вы сможете ещё до начала строительных работ увидеть то, что получите в последствии.

3D дизайн проект купольного дома - это четкий план Ваших дальнейших действий в осуществлении строительства и отделки. Вы даже сможете предусмотреть то, какие автоматические ворота на въезде будут у вас стоять.

Отопление купольного дома

При проектировании купольного дома важно заранее предусмотреть систему отопления, если ваш участок находится в районе, где не предусмотрено центральное газоснабжение и установка газового отопления практически невозможна, то идеальным вариантом будет являться строительство печи или камина в доме.

Конечно, камин является больше элементом декора и применяется в основном для украшения интерьера и создания романтической обстановки. Отапливать дом при помощи камина является слишком дорогим удовольствием. А вот устройство печи для организации отопления в загородном доме, пожалуй, является самым идеальным вариантом.
