Глубина промерзания грунта в Новосибирске. Как промерзает грунт
Как происходит промерзание грунта?
Каждую зиму грунт промерзает на некоторую глубину, при этом содержащаяся в грунте вода замерзает, превращается в лед и расширяется, тем самым, увеличивая объем грунта. Этот процесс называется пучение грунта. Увеличиваясь в объеме, грунт действует на фундамент дома, сила этого воздействия может быть очень велика и составлять десятки тонн на квадратный метр поверхности фундамента. Воздействие такой силы может двигать фундамент, нарушая нормальное положение всего здания. Таким образом, промерзание грунта оказывает негативное влияние. Для того, чтобы силы пучения не действовали на основание фундамента, нужно его закладывать на глубину ниже глубины промерзания.
От чего зависит глубина промерзания грунта?
Глубина промерзания грунта в Новосибириске: 2,20м — 2,42м
Глубина промерзания грунта зависит, во-первых, от типа грунта: глинистые грунты промерзают чуть меньше песчаных, потому что обладают большей пористостью.
Во-вторых, глубина промерзания зависит от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.
Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены ниже в таблице.
Глубина промерзания грунта в Новосибирке составляет:
для глинистых грунтов (глина, суглинок) — 2,20 м
для песчаных грунтов (песок, супесь) — 2,42 м
Фактические глубины промерзания на самом деле будут отличаться от нормативных, приведенных в СНиП, потому что нормативные данные приведены для самого плохого случая — отсутствие снежного покрова. Нормативная глубина промерзания грунта
, представленная в этой таблице, — это максимальная глубина. Снег и лед – хорошие теплоизоляторы, и наличие снежного покрова уменьшает глубину промерзания.
Как уменьшить влияние промерзания грунта?

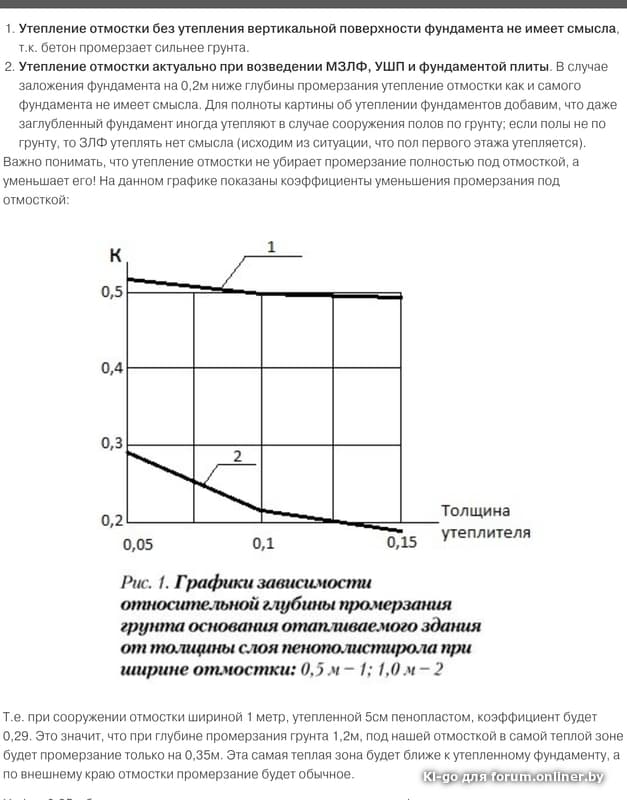

Промерзание грунта можно уменьшить: для этого грунт вокруг дома утепляют. Лента хорошего утеплителя шириной 1-2 метра, уложенная вокруг дома, способна обеспечить минимальную глубину промерзания грунта, окружающего фундамент дома. Благодаря такому приему возможно заложение мелкозаглубленных фундаментов, которые закладываются на глубину выше глубины промерзания, но благодаря утеплению грунта остаются устойчивыми.
Нормативная глубина промерзания грунта | Расчет сезонного промерзания грунта по СНиПу
Калькулятор ГПГ-Онлайн v.1.0
Калькулятор по расчету нормативной и расчетной глубины промерзания грунта для регионов РФ, Украины, Белоруссии и др. Два поиска: быстрый (по названию города) и расширенный. Пояснения и рабочие формулы можно найти под калькулятором.
Расширенный поиск:
Страна Выберите странуРоссийская ФедерацияАзербайджанская республикаРеспублика АрменияРеспублика БеларусьГрузияРеспублика КазахстанКыргызская республикаРеспублика МолдоваРеспублика ТаджикистанРеспублика УзбекистанУкраина
Республика, край, область Выберите регион:
Город Выберите город:
Нормативная глубина промерзания (СП 131.13330.2012)
Город | Грунт | Глубина промерзания, м |
— | Глина или суглинок | 0 |
Супесь, песков пылеватый или мелкий | 0 | |
Песок средней крупности, крупный или гравелистый | 0 | |
Крупнообломочные грунты | 0 |
Нормативная глубина сезонного промерзания грунта
Источники данных: СНиП 23-01-99* (СП 131.13330.2012); СНиП 23-01-99; СП 22. 13330.2011 (СНиП 2.02.01-83*); СНиП 2.02.01-83
Нормативная глубина сезонного промерзания грунта принимается равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.
Нормативную глубину сезонного промерзания грунта dfn, м, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение допускается определять по формуле:
dfn = d0 * √Mt
где Mt — безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по СНиП по строительной климатологии и геофизике, а при отсутствии в них данных для конкретного пункта или района строительства — по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства;
d0 — величина, принимаемая равной, м, для:
суглинков и глин — 0,23;
супесей, песков мелких и пылеватых — 0,28;
песков гравелистых, крупных и средней крупности — 0,30;
крупнообломочных грунтов — 0,34.
Значение d0 для грунтов неоднородного сложения определяется как средневзвешенное в пределах глубины промерзания.
Расчетная глубина сезонного промерзания грунта
Расчетная глубина сезонного промерзания грунта df, м, определяется по формуле:
df = kh * dfn
где dfn — нормативная глубина промерзания, определяемая;
kh — коэффициент, учитывающий влияние теплового режима сооружения, принимаемый: для наружных фундаментов отапливаемых сооружений — по табл.1; для наружных и внутренних фундаментов неотапливаемых сооружений kh = 1,1, кроме районов с отрицательной среднегодовой температурой.
П р и м е ч а н и я
- В районах с отрицательной среднегодовой температурой расчетная глубина промерзания грунта для неотапливаемых сооружений должна определяться теплотехническим расчетом в соответствии с требованиями СП 25.13330. Расчетная глубина промерзания должна определяться теплотехническим расчетом и в случае применения постоянной теплозащиты основания, а также если тепловой режим проектируемого сооружения может существенно влиять на температуру грунтов (холодильники, котельные и т.
п.). - Для зданий с нерегулярным отоплением при определении kh за расчетную температуру воздуха принимают ее среднесуточное значение с учетом длительности отапливаемого и неотапливаемого периодов в течение суток.
Таблица 1
Особенности сооружения | Коэффициент kh при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, °С | ||||
0 | 5 | 10 | 15 | 20 и более | |
Без подвала с полами, устраиваемыми: | |||||
по грунту | 0,9 | 0,8 | 0,7 | 0,6 | 0,5 |
на лагах по грунту | 1 | 0,9 | 0,8 | 0,7 | 0,6 |
по утепленному цокольному перекрытию | 1 | 1 | 0,9 | 0,8 | 0,7 |
С подвалом или техническим подпольем | 0,8 | 0,7 | 0,6 | 0,5 | 0,4 |
П р и м е ч а н и я 1 Приведенные в таблице значения коэффициента kh относятся к фундаментам, у которых расстояние от внешней грани стены до края фундамента af< 0,5 м; если af 1,5 м, значения коэффициента kh повышают на 0,1, но не более чем до значения kh= 1; при промежуточном значении af значения коэффициента kh определяют интерполяцией. ![]() 2 К помещениям, примыкающим к наружным фундаментам, относятся подвалы и технические подполья, а при их отсутствии – помещения первого этажа. 3 При промежуточных значениях температуры воздуха коэффициент kh принимают с округлением до ближайшего меньшего значения, указанного в таблице. |
Строительные калькуляторы
Глубина промерзания грунта в Подмосковье
Из данной статьи вы узнаете, что собою представляет понятие глубины промерзания грунта и почему его необходимо учитывать при проектировании фундаментов. Мы рассмотрим нормативные величины ГПГ для разных регионов России и узнаем, как определить фактическую и расчетную величину глубины промерзания почвы согласно действующим нормативам СНиП.
Оглавление:
Глубина промерзания грунта (ГПГ) — нормативное понятие, которое описывает среднестатистическую глубину, на которою почва промерзает в холодное время года.
Для расчета глубины промерзания берется среднестатистический показатель сезонного промерзания в конкретном регионе за последние 10 лет.

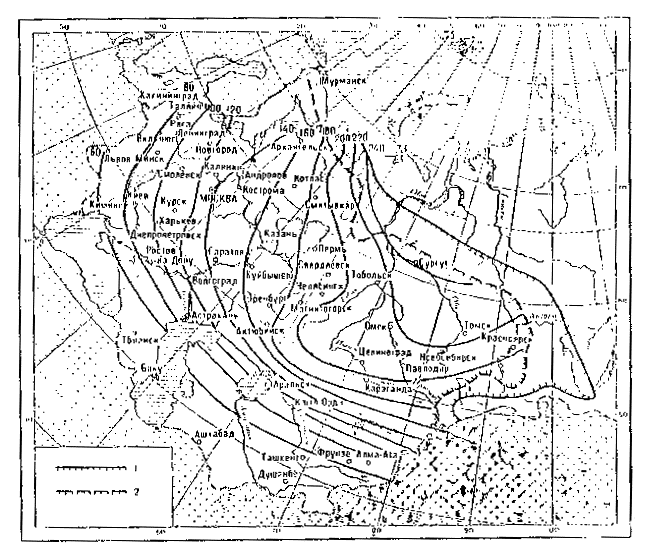

Рис. 1.0: Карта нормативной глубины промерзания почвы в разных регионах России
Уровень промерзания почвы — одна из основных величин, которые учитываются при проектировании фундаментов любого типа. Если в основе расчетов будет лежать неправильный показатель ГПГ, либо данный фактор будет не учитываться вообще, проектировщик не сможет рассчитать требуемую глубину заложения фундамента.
Важно учесть! Плитные и ленточные фундаменты, не обладающие достаточной глубиной заложения, отличаются чрезмерной подверженностью воздействиям морозного пучения почвы — они неустойчивы, подвержены деформациям и разрушениям.
Рис. 1.1: Характерный признак неправильно рассчитанной глубины заложение фундамента и, как следствие, повреждение здания под воздействием пучения грунта
Морозное пучение происходит в промерзших пластах почвы, пропитанных влагой. Грунтовые воды, при замерзании, склонны к увеличению своего объема на 2-9%, в результате такого расширения пропитанная водой почва начинает подниматься вверх и давить на фундамент здания, оказывая на него выталкивающее воздействие.
Важно! Чтобы избежать негативных влияний пучения, ленточные и плитные фундаменты должны закладываться ниже глубины промерзания почвы.
При таком расположении основание полностью лишено воздействия вертикальных сил пучения (выталкивающего давление почвы, находящейся под фундаментной лентой). Фундамент подвергается лишь касательному пучению (в результате трения стенок основания и боковых пластов пучинистой почвы), влияние которого можно устранить с помощью обустройства уплотняющей отсыпки по периметру стенок фундамента.
Рис 1.2: Схема промерзания участка застройки
Перед началом любого строительства, проводящегося на пучинистых грунтах, необходимо выяснить ГПГ в конкретном регионе, чтобы в дальнейшем иметь возможность подобрать оптимальную глубину заложения фундамента.
Внимание! Как неправильный расчет нагрузки на фундамент может привести к большим финансовым потерям: ссылка.
Глубина промерзания СНИП
ГПГ — величина, которую без наличия специального оборудования невозможно определить непосредственно перед началом строительства, поскольку ее расчеты требуют предварительного анализа конкретной местности на протяжении более чем 10-ти лет. В строительной практике, для определения глубины промерзания, используются нормативные данные о ГПГ и базовая информация для ее расчета, заложенная в документах СНиП.
До недавнего времени основным документом, в котором были приведены данные о глубине промерзания грунта, являлся СНиП № 20101-82 «Климатология и геофизика строительства», и сопутствующие ему карты разных регионов Российской Федерации.
Важное замечание! С недавних пор данный нормативный документ был разделен на две отдельные справки — СНИП № 20201-83 «Фундаменты зданий о сооружений» и СНИП № 2301-99 «Климатология строительства». |
В данный документах приведены среднестатистические показатели глубины промерзания почвы для конкретных регионов РФ, ознакомится с которыми вы можете в таблице 1.1

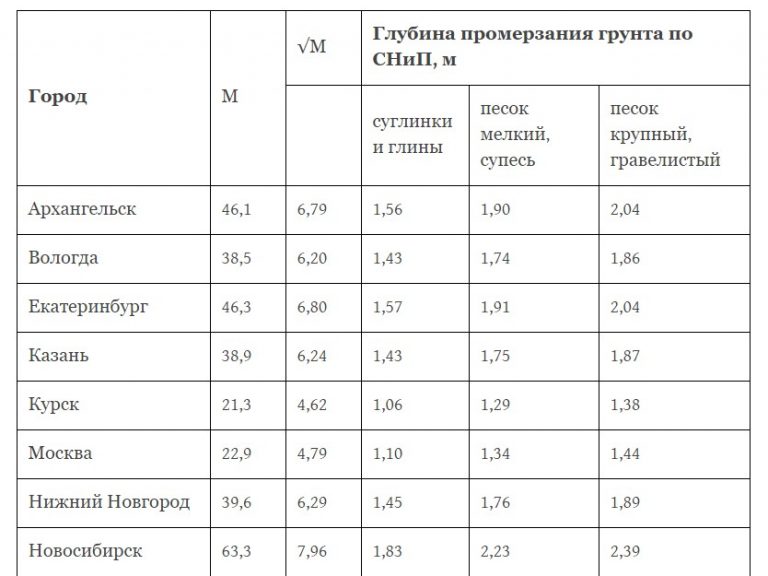

Город | Сезонная глубина промерзания разных видов почвы (см) | ||
---|---|---|---|
Глиняный грунт и суглинок | Супеси и мелкие сухие пески | Крупные и гравелистые пески | |
Ярославль | 143 | 174 | 186 |
Архангельск | 156 | 190 | 204 |
Челябинск | 173 | 211 | 226 |
Вологда | 143 | 174 | 186 |
Тюмень | 173 | 210 | 226 |
Екатеринбург | 157 | 191 | 204 |
Сургут | 222 | 270 | 290 |
Казань | 143 | 175 | 187 |
Саратов | 119 | 144 | 155 |
Курск | 106 | 129 | 138 |
Санкт-Петербург | 98 | 120 | 128 |
Москва | 110 | 134 | 144 |
Самара | 154 | 188 | 201 |
Нижний Новгород | 145 | 176 | 189 |
Рязань | 136 | 165 | 177 |
Новосибирск | 183 | 223 | 239 |
Ростов на Дону | 66 | 80 | 86 |
Орел | 110 | 134 | 144 |
Псков | 97 | 118 | 127 |
Пермь | 159 | 193 | 207 |
Таблица 1. 1: Нормативная глубина промерзания почвы в разных городах России
ГПГ зависит от двух основных факторов — среднестатистических минусовых температур в конкретных регионах и типа грунта.
Косвенным фактором, влияющим на ГПГ, является толщина снежного покрова, которым укрыт грунт — чем он толще, тем меньшей будет глубина промерзания. Стоит учитывать, что данные, указанные в нормативных таблицах СНИП, не учитывают толщину снежного покрова, поэтому фактическая величина ГПГ в регионе всегда будет меньшей, чем глубина, указанная в таблице 1.1.
Рис. 1.3: Схема зависимости ГПГ от толщины снежного покрова
Важное замечание! Всем домовладельцам, сталкивающимся с проблемой пучения почвы, стоит помнить о том, что они сами себе могут доставить дополнительных неприятностей, очищая снег и формируя сугробы возле стен дома.
Неравномерное пучение, которое происходит в местах, где почва обладает разной глубиной промерзания, крайне негативно сказывается на состоянии фундамента — из-за различных выталкивающих сил, воздействующих на фундаментную ленту, основание дома перекашивается, в результате чего возникают трещины на стенах и цоколе. Если вы очищаете снег вокруг постройки — делайте это по всем периметру здания, и не формируйте сугробы возле одной из стен дома.
Глубина промерзания грунта в Подмосковье
Как свидетельствуют отзывы опытных строителей, свыше 80% грунтов в Москве и области представлены пучинистой почвой — суглинком, глиной, песками, супесями. При строительстве домов на таких грунтах крайне важно учитывать глубину их промерзания, поскольку фундамент, заложенный выше требуемого уровня, не будет обладать ожидаемой от него надежностью и долговечностью.
ГПГ в Подмосковье варьируется достаточно сильно — от 90 до 200 сантиметров. Такие колебания обусловлены разной плотностью грунтов — чем большая плотность, и чем выше уровень залегания грунтовых вод, тем сильнее будет промерзать почва.
Среднестатистической расчетной величиной ГПГ, учитываемой при строительстве зданий в Подмосковье, принято считать 140 сантиметров. Более детальные показатели для разных городов Подмосковья вы можете увидеть в таблице 1. 2.
Город | Сезонная глубина промерзания почвы (см) |
---|---|
Дубна | 150 |
Талдом | 130 |
Сергиев Посад, Александров | 140 |
Орехово-Зуево | 130 |
Егорьевск | 130 |
Коломна | 110 |
Ступино | 120 |
Серпухово | 100 |
Обнинск | 110 |
Балабаново | 110 |
Можайск | 125 |
Волоколамск | 120 |
Клин, Солнечногорск | 120 |
Звенигород, Истра | 110 |
Наро-Фоминск | 125 |
Чехов | 120 |
Воскресенск | 110 |
Павловский Посад, Ногинск, Пушкино | 110 |
Дмитров | 140 |
Пушкино, Щепково, Балашиха | 150 |
Одинцово, Болицыно, Кубинка | 140 |
Подольск, Домодедово, Люберцы | 100 |
Железнодорожный | 110 |
Мытища, Лобня | 140 |
Таблица 1. 2: Глубина промерзания грунта в Московской области
Внимание! Почему пучение способно разрушить ваше будущее строение:как обезопасить себя
Расчетная глубина промерзания грунта
Расчетная величина ГПГ, согласно нормативам СНИП, определяется по формуле: h = √M*k, в которой:
- М — сумма максимальных показателей минусовых температур в холодное время года;
- k — коэффициент, отличающийся для разных видов грунтов.
Величина коэффициента, использующегося в расчетной формуле, составляет:
- 0,23 — для глинистой почвы и суглинков;
- 0,28 — для пылеватой и мелкой песчаной почвы, супесей;
- 0,3 — для средне крупных гравелистых и крупных песков;
- 0,34 — для почвы с вкраплениями крупнообломочных горных пород.
Для примера, определим расчетную величину ГПГ для Вологды. Данные среднемесячных минусовых температур для этого города мы можем взять в документе СНИП № 2101. 99.
Для Вологды она составляет:
Из данной таблицы мы определяем значение M — для этого нам нужно суммировать показатели месяцев, обладающих минусовыми температурами.
- M = 11,6 + 10,7 + 5,4 + 2,9 + 7,9 = 38,5.
Теперь нам нужно извлечь квадратный корень из получившейся величины:
Что позволяет выполнить расчеты согласно основной формуле, учитывая коэффициент типа грунта, на котором будут выполняться строительные работы. Для примера используем коэффициент суглинистой почвы, он равен 0,23.
В результате мы получаем расчетную величину промерзания суглинистой почвы в Вологде равную 143 сантиметрам. Аналогичным образом расчеты выполняются для любых видов почв в других городах России.
Как определить реальную глубина промерзания грунта
Внимание! Фактические и нормативные показатели ГПГ всегда будут отличаться между собой из-за ряда сопутствующих факторов, таких как толщина снега и льда, которыми укрыт грунт.

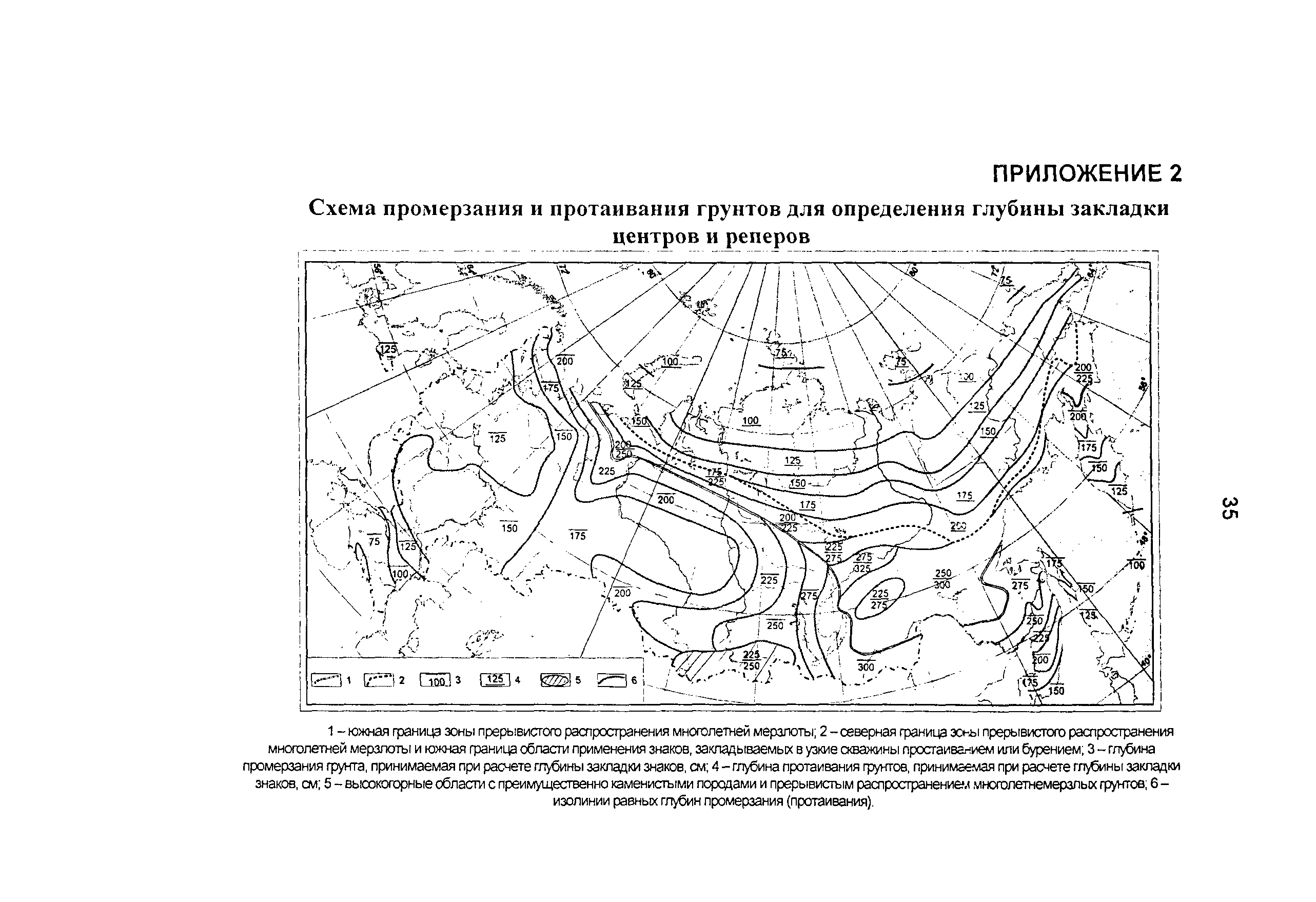

Рис. 1.4: Нормативная глубина промерзания грунта в РФ (данные на 2006 год)
Для определения реальной глубины промерзания используется специальный прибор — мерзлотомер. Данное устройство представляет собою обсадную трубку, внутри которой размещен наполненный водой шланг с внутренними ограничителями передвижения льда. На шланг нанесена сантиметровая разметка.
Мерзлотомер погружается в грунт на глубину, равную фактической величине ГПГ (все измерения проводятся в холодное время года). Вода в трубке мерзлотомера превращается в лед на участке, где с прибором контактирует промерзшая почва.
Рис. 1.5: Фактическая глубина промерзания почвы в РФ
Спустя 10-12 часов после погружения устройства в почву шланг с водой изымается из обсадной трубки и по замершему участку воды определяется реальная глубина промерзания почвы.
