Глубина и скорость промерзания грунта и их влияние на процессы пучения — SGround.ru

Глубина и скорость промерзания грунта и их влияние на процессы пучения

Связь пучения со скоростью, глубиной промерзания

Оглавление:

  1. Введение
  2. Скорость промерзания грунта
  3. Глубина промерзания грунта
  4. Заключение
  5. Связанные статьи

1. Введение

Одними из наиболее значимых факторов, определяющих величину поднятия дневной поверхности (степень пучинистости) при промерзании грунтов являются глубина и скорость их промерзания.

Дневная поверхность грунта – жаргонный термин в строительной геологии, обозначающий поверхность современного рельефа. Можно заменить терминами: поверхность земли, уровень земли. В случае если на рассматриваемом участке выполнялась или будет выполняться планировка (насыпь или выемка грунта), то поверхность следует называть «уровень планировки»

Глубина и скорость промерзания грунтов зависит от большого числа факторов: значений отрицательной температуры наружного воздуха в зимний период, от продолжительности зимнего периода, от толщины и плотности снегового покрова и динамики изменения этих показателей в течении зимы, теплопроводности грунта, наличия теплоизолирующих покрытий (бывают как естественные, например, моховый или торфовый слой, так и искусственные), интенсивности воздействия солнечной радиации на конкретный участок поверхности, от смен холодной погоды на оттепели и от положения уровня грунтовых вод.

2. Скорость промерзания грунта

Увеличение объема грунта и величина подъема поверхности земли зависят от скорости промерзания, а скорость, в свою очередь, зависит от значений отрицательной температуры наружного воздуха и теплотехнических свойств грунта.

Экспериментально установлено, что чем меньше скорость промерзания, тем больше величина пучения и, наоборот, при больших скоростях промерзания грунт меньше увеличивается в объеме.

На величину вспучивания оказывает влияние и коэффициент фильтрации глинистого грунта, которой обусловливает подток капиллярной влаги к фронту промерзания. В образцах, замерзающих при большой скорости промерзания, визуально не наблюдается образования ледяных включений в виде прослоек и линз, следовательно, грунт незначительно ухудшает свои физические свойства при оттаивании.

При быстром промерзании в грунте не успевает накопиться влага, поступающая по капиллярам, поэтому он меньше проявляет пучение

При малой скорости промерзания грунта происходит формирование льдистой текстуры за счет постоянного притока влаги по капиллярам из нижележащих слоев талого грунта, сопровождающееся повышенным накоплением ледяных включений в нем. Такие грунты при оттаивании резко ухудшают свои физические свойства. Иногда грунты, имеющие твердую или пластичную консистенцию до промерзания, превращаются в текучее состояние после промерзания и оттаивания.

Наибольшее количество льда в грунтах природного сложения скапливается при промерзании грунта на глубину до 1-1,2 м так как на этих глубинах больше сказывается колебание отрицательной температуры наружного воздуха, например, при смене холодной погоды на оттепели, что позволяет накопить в структуре грунта больше влаги в виде льда

Глубина и скорость промерзания грунта и их влияние на процессы пучения

3. Глубина промерзания грунта

Значение глубины промерзания грунтов оказывает большое влияние на вспучивание дневной поверхности грунта. Например, в Забайкалье подъем поверхности грунта достигает 40 см при глубине промерзания суглинистого грунта 2,6-2,8 м, а сильнопучинистый суглинок в Московской области вспучивается на 15 см при глубине промерзания на 1,5 м.

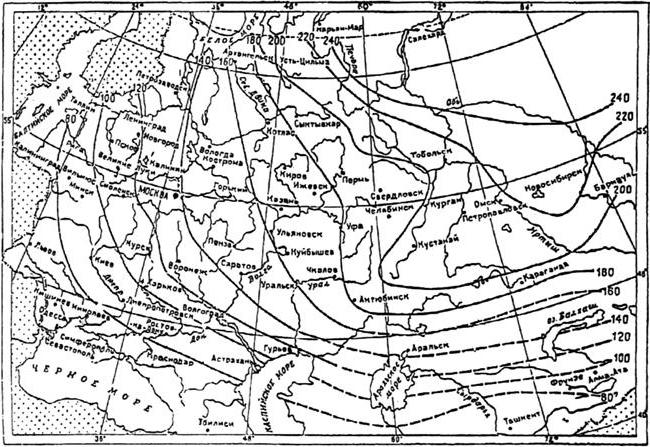

Глубина промерзания грунта может в зависимости от региона РФ и локальных условий меняться в широких пределах: от 0 до 6 м. Максимальные значения глубины промерзания грунтов наблюдаются в Забайкалье, ближе к границе Монголии, преимущественно на песчаных и крупнообломочных грунтах и большей частью на северных склонах.

Наблюдениями за глубиной промерзания грунтов установлено, что влажные глины и суглинки промерзают заметно меньше, чем супеси, пески мелкие и пылеватые, а пески крупные и крупнообломочные грунты промерзают еще больше, чем супеси и пылеватые пески.

Чем более крупные частицы слагают грунт, тем больше будет глубина его промерзания при прочих равных условиях, однако крупнодисперсные грунты не подвержены пучению

Так как глубина промерзания зависит от действительно большого числа факторов, для начала разберемся что на этот счет говорится в нормативной литературе.

В нормативной документации на проектирование фундаментов рассматривается только глубина промерзания грунта. Эта величина рассчитывается по формулам в зависимости от среднемесячных температур в холодный период года и типа грунта без учета всех остальных факторов (не учитывается снеговой покров, солнечная радиация, свойства и влажность грунта и пр.).

Действующий на данный момент норматив в области проектирования фундаментов — СП 22.13330.2016 Основания зданий и сооружений гласит:

СП 22.13330.2016 п. 5.5.1 Глубину заложения фундаментов следует принимать с учетом: …- глубины сезонного промерзания грунтов. Выбор оптимальной глубины заложения фундаментов в зависимости от указанных условий необходимо выполнять на основе технико-экономического сравнения различных вариантов.

5.5.2 Нормативную глубину сезонного промерзания грунта dfn, м, принимают равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.

При использовании результатов наблюдений за фактической глубиной промерзания следует учитывать, что ее следует определять в соответствии с ГОСТ 24847.

5.5.3 Нормативную глубину сезонного промерзания грунта dfn, м, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение следует вычислять по формуле

Глубина и скорость промерзания грунта и их влияние на процессы пучения, (5.3)

где d0 — величина, принимаемая равной:

  • для суглинков и глин 0,23 м;
  • супесей, песков мелких и пылеватых — 0,28 м;
  • песков гравелистых, крупных и средней крупности — 0,30 м;
  • крупнообломочных грунтов — 0,34 м;

Мt — безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за год в данном районе, принимаемых по СП 131.13330, а при отсутствии в нем данных для конкретного пункта или района строительства — по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства.

Значение d0для грунтов неоднородного сложения определяют как средневзвешенное в пределах глубины промерзания. (прим. если промерзает несколько разных слоев то необходимо определять осредненное значение коэффициента d0)

Нормативную глубину промерзания грунта dfn в районах, где >2,5 м, а также в горных районах (где резко изменяются рельеф местности, инженерно-геологические и климатические условия), следует определять теплотехническим расчетом в соответствии с требованиями СП 25.13330.

5.5.4 Расчетную глубину сезонного промерзания грунта df, м, вычисляют по формуле

Глубина и скорость промерзания грунта и их влияние на процессы пучения, (5.4)

где Kh — коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений — по таблице 5.2; для наружных и внутренних фундаментов неотапливаемых сооружений Kh=1,1, кроме районов с отрицательной среднегодовой температурой;

dfn — нормативная глубина промерзания, м, определяемая по 5.5.2 и 5.5.3.

Примечания:

  1. В районах с отрицательной среднегодовой температурой расчетную глубину промерзания грунта для неотапливаемых сооружений следует определять теплотехническим расчетом в соответствии с требованиями СП 25.13330. Расчетную глубину промерзания следует определять теплотехническим расчетом и в случае применения постоянной теплозащиты основания, а также, если тепловой режим проектируемого сооружения может существенно влиять на температуру грунтов (холодильники, котельные и т.п.).
  2. Для зданий с нерегулярным отоплением при определении Kh за расчетную температуру воздуха принимают ее среднесуточное значение с учетом длительности отапливаемого и неотапливаемого периодов в течение суток.

dfn — нормативная глубина промерзания, определяемая по СП 22.13330.2016 не учитывает множественные факторы т.к. нормативы нацелены на получение наиболее надежного результата. Эта величина показывает насколько промерзает грунт на свободной от снега поверхности, не прогреваемой солнцем в течении всей зимы (под навесом). Реальная глубина промерзания будет меньше или такой же в зависимости от количества снега и солнечной радиации на поверхности

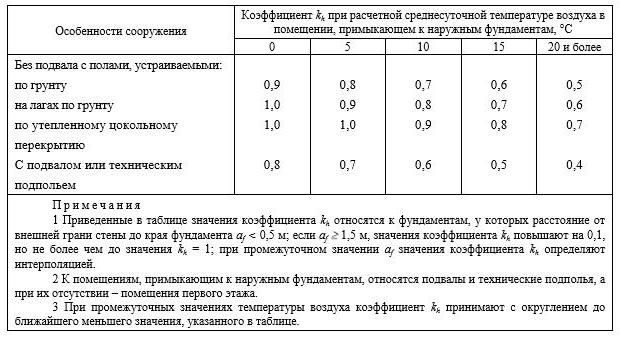

Таблица 5.2

Глубина и скорость промерзания грунта и их влияние на процессы пучения

Для того, чтобы определить реальную глубину промерзания с учетом множества факторов, включая снеговой покров, солнечную радиацию и тепловой режим сооружения необходимо выполнить теплотехнический расчет. Теплотехнические расчеты сложны и трудоемки, а так же требуют большого количества исходных данных. Для отдельных случаев существуют упрощенные расчеты, некоторые из которых приведены в СП 25.13330. Вопросы теплотехники грунтов затрагиваются в этой статье.

4. Заключение

Для правильного учета сил морозного пучения и выбора мер по защите от его воздействия необходимо и достаточно верно определить глубину промерзания грунта. Для этого следует пользоваться расчетами, приведенными в нормативной литературе.

Учет скорости промерзания в расчетах невозможен из-за сложности определения этого показателя и его изменчивости.

Учитывать снеговой покров в надежде что он снизит глубину промерзания не следует, так как после возведения сооружения снег скорее всего будет переноситься ветром от одной части сооружения к другой и с наветренной стороны поверхность грунта будет оголена. Если же сооружение поднято над землей, то под ним будет оголенная поверхность без снега и с температурой наружного воздуха, что так же увеличит глубину промерзания.

Если глубина промерзания грунта больше 2,5 м и если среднегодовая температура в регионе отрицательная, то для определения нормативной глубины промерзания необходимо выполнять теплотехнический расчет.

Так же теплотехнический расчет следует выполнять если, например, применяется утепление грунта.

Для принятия решений по фундаментам используется расчетное значение глубины промерзания, которое в 1,1 больше нормативного для неотапливаемых сооружений и ниже нормативного для отапливаемых сооружений.

5. Связанные статьи

Что такое морозное пучение и глубина промерзания грунта?

Это понятия, смысл которых стоит понимать любому человеку, решившему самостоятельно возводить фундамент. Так же будет полезным для того, кто решил привлекать специалистов.



Морозное пучение


Морозное пучение — процесс превращения в лед воды, которая содержится в грунте. Всем известно, что вода, превращаясь в лед, увеличивается в объеме. Поскольку поздней осенью вода в грунте содержится в большом объёме из-за дождей и периодически выпадающего и оттаивающего снега, то, промерзая, верхний слой земли увеличивается в объеме (профессионально говорится «вспучивается»). Так как вспучивающемуся грунту необходимо куда то деваться, то он расширяется вверх.





В результате зимой поверхность земли приподнимается в среднем на 5–10 см, максимум может достигать в Московской области 15 см.


Первая неприятность состоит в том, что если фундамент расположен на поверхности грунта (т.е. не заглублен), грунт приподнимает фундамент, а вместе с ним все строение целиком. Главная проблема этой ситуации – неравномерность пучения под домом, то есть один угол фундамента может поднять на 5 см, а другой на 10 см. Почему? Здесь много факторов:
— сам по себе состав грунта под строением может существенно разниться



— один угол получает много солнечного света и тепла, а противоположный наоборот пребывает дольше в тени



— грунт под одним углом дома сильнее увлажняется, чем под другими углами в результате стока воды от дождей или из-за рельефа участка

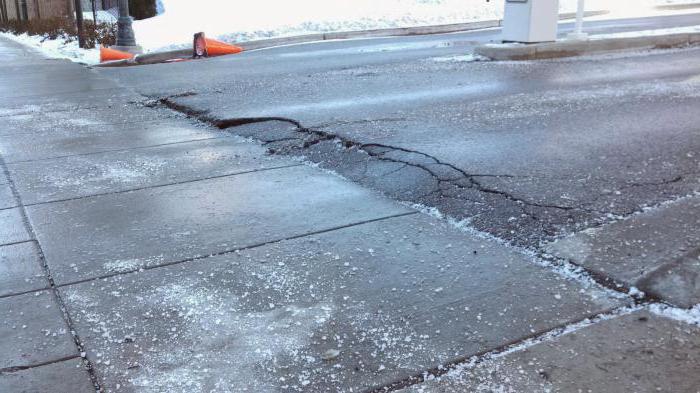

Вслед за фундаментом деформируется всё строение.



В стенах из кладки образуются трещины (особенно заметно, если нет армопояса, а в доме из бруса не открываются или не закрываются двери и окна, начинаются течи или сквозняки). Весной, когда промерзший грунт оттаивает и лёд снова превращается в воду, поверхность грунта садится обратно, разумеется вместе с фундаментом и строением.


Вторая неприятность заключается в том, что весной, когда грунт оттает и сядет, поверхность земли не будет в точности копировать геометрию прошлого лета. А это означает, что фундамент и строение не займут уже никогда исходную форму и будут всегда существовать с некоторым искривлением, от года к году претерпевая новые деформации. Разумеется, этот процесс изнашивает постройку, существенно сокращая долговечность дома, доставляет неудобства при эксплуатации и проживании. Негативный результат от промерзания может появиться сразу первой зимой, но воздействие промерзания особенно заметно с течением длительного времени.


Но, есть немало примеров, когда лёгкие дома на незаглубленных фундаментах в Московской области не испытывают подобных проблем или испытывают их в приемлемой степени, и это не редкость. Дело в том, что степень пучения может быть разной и зависит от многих факторов, и да же может меняться от год от года. Поэтому, пучинистость грунта делится на 5 степеней:

  • непучинистый,
  • слабопучинистый,
  • среднепучинистый,
  • сильнопучинистый,
  • чрезмернопучинистый.

Примерную степень пучения на участке может определить любой человек. К слабопучинистым относятся места на возвышенностях, с низким уровень грунтовых вод, и там где залегают песчаные (быстрофильтрующие воду) грунты. У чрезмернопучинистых всё наоборот – это места в низинах, там где есть обводненные, болотистые, водовмещающие глинистые грунты, когда вода стоит на штыке–двух лопаты круглый год. В завершение стоит сказать, что каждый участок может перемещаться в соседнуюю категорию по пучинистости в зависимости от погодных условий конкретного года. Чем меньше осадков было осенью, чем меньшее количество раз таял снег за осень и зиму – тем менее вспученным будет грунт. В таблице ниже вы сможете найти общие рекомендации по заглублению фундаментов в зависимости от типа грунта:



Ниже в таблице вы найдёте процент расширения грунта в зависимости от его типа (песчаные грунты в таблице не представлены, поскольку в большинстве случаев не являются пучинистыми)





Глубина промерзания грунта

Глубина промерзания грунта — это та глубина, на которую может промерзнуть грунт зимой. Эта глубина определяет границу, ниже которой рекомендуется располагать подошву фундамента (Подошва фундамента — это низ монолитной части без подбетонки) или «анкерные» элементы фундаментов (уширение свай ТИСЭ, лопасти винтовых свай и т.д.). Есть нормативная глубина промерзания, представленная на карте.



Но, фактическая глубина промерзания может быть значительно меньше или больше указанной на карте. Рассмотрим причины:
1. В первую очередь важна разновидность грунта, залегающего на участке. Ниже приведена таблица с глубиной промерзания различных типов грунтов, в частности для городов Московской области.

Появляется логичный вопрос – почему, принимается 140 см для Московской области, когда в таблице присутствуют куда большие значения? Дело в том, что глубоко промерзают именно песчаные грунты, которые пучинистыми не являются и не представляют для конструкции фундамента опасности. Песчаным грунтам свойственно быстро фильтровать воду, при том чем крупнее размер частиц (фракция), тем, как правило, быстрее происходит фильтрация. Поскольку из песчаных грунтов влага удаляется быстро, то и степень проявления пучения в них несущественна, а само промерзание проходит глубоко в результате открытых пор. Неприятной ситуацией может быть наличие водоупора под песком на глубине одного-двух метров, поскольку это может приводить к застаиванию влаги в верхней толще и к её вспучиванию; это ситуации-исключения.



В глинистых грунтах наоборот. Фильтрация воды очень медленная и в результате заполненных пор глубокого промерзания не происходит. В результате, к заморозкам поры глинистого грунта не успевают освободиться от воды, что приводит к значительному вспучиванию, которое может повредить фундамент постройку. Именно исходя из этих соображений принимается величина 140 см. Из глинистых грунтов стоит отдельно выделить грунты с консистенцией “Твёрдый”. Это водоупоры, грунты с очень плотной структурой, и они не насыщаются водой. Этим грунтам присуща низкая степень пучения и малое промерзание. К сожалению, в Московской области твёрдые глинистые грунты или крупные пески в верхней толще земли встречаются редко.
2. Помимо типа грунта на глубину промерзания так же влияют погодные условия конкретного года (температура зимой, толщина снежного покрова, количество выпавших осенью и зимой осадков).
3. Локация конкретного участка. Очевидно, что участкам в низинах, вблизи болот свойственно быть более влажными, чем участкам на холмах и вдали от водоёмов.




4. Профилактические мероприятия по снижению увлажнения и промерзания (о них будем говорить ниже).



Виды «противопучинистых» фундаментов и мероприятий.

Степень проявления морозного пучения необходимо учитывать при выборе типа фундамента. «Противопучинистыми» вариантами являются фундаменты по технологии ТИСЭ, винтовые сваи, заглубленные ленты с монолитной широкой подушкой (именно с подушкой, т.к. без неё лёгкие дома на ленте так же подвержены вспучиванию), монолитная плита расположенная ниже границы промерзания грунта.





Разумеется, уширения свай ТИСЭ, лопасти винтовых свай и монолитную полушку заглубленной ленты необходимо расположить ниже границы промерзания для придания им функции «якоря». К противопучинистым типам фундаментов не относятся столбчатые фундаменты без уширения, мелкозаглубленные ленты, плавающие плиты, а так же прямые заглубленные ленточные фундаменты без широкой монолитной подушки (на практике наша компания знает много случаев, когда стенки заглубленной ленты вспучившимся грунтом обжимаются настолько сильно, что грунт вслед за собой тащит вверх фундамент вместе с домом).



Способы защиты от морозного пучения.

Есть немало современных способов, позволяющих почти полностью, либо частично устранить воздействие морозного пучения.
1. Круглогодичное отопление строения. Не стоит путать с ситуацией, когда хозяева приезжают в дом пару раз за зиму. Речь идет о доме, в котором температура круглый год не падает ниже +15 градусов. В этом случае уместно рассмотреть плавающую плиту или мелкозаглубленную ленту. Суть метода в том, чтобы сперва возвести закрытый по периметру непродуваемый цоколь (фундамент без «щели»), а затем важно правильно утеплить его. Стоит утеплить два места:
— фундамент утепляется по наружному периметру, вертикально. В качестве материала чаще всего используется ЭППС (экструдированный пенополистирол), он бывает уже встроен в некоторые отделочные фундаментные панели. Толщину ЭППС следует принимать не менее 50 мм, а лучше 80 или 100 мм для Московского региона.


— необходимо утеплить отмостку. Для этого нужно в толще отмостки проложить ЭППС той же толщины, что и при утеплении фундамента. Ширина утепления в отмостке должна составлять не менее 1,2 метра (в идеале не менее глубины промерзания). Если данные рекомендации выполнены правильно, то пучение грунта под домом будет устранено как минимум на 80-90%, что является вполне достаточным.
Полученная система будет работать следующим образом: зимой часть тепла будет выходить из дома через нижнее перекрытие. Если цокольное пространство является замкнутым и потеря тепла через стены фундамента минимальна, то будет прогреваться земля под домом. Этого прогрева будет вполне достаточно, чтобы остановить промерзание и вспучивание. Утепление отмостки необходимо для того, чтобы избежать потерь тепла через промерзший грунт с наружной стороны фундамента (т.е., чтобы не отапливать грунт снаружи дома). Это не очень дорогой, но действенный метод. Главный его минус – зависимость от беспрерывного зимнего отопления.


2. Дренаж — это отдельная тема для статьи, но дренажи направленные на осушение участка и отведение воды от дома, являются одним из способов по снижению сил морозного пучения.


3. Ливневая система (ливневка). В данном разделе мы поговорим об отведении ливневой воды от дома комплексом водных стоков. Этот комплекс включает в себя водосточную систему, отмостку и ливневые желоба, идущие вдоль отмостки, и, уводящие ливневую воду от строения.



Если, отмостку делать нет средств, но у Вас есть правильное желание отводить от строения воду с кровли и стен, то Вы можете воспользоваться временным вариантом “скрытой” отмостки.




4. Армопояс (в каменном доме). Очень важный, но к сожалению многими не выполняемый элемент. Ранее уже было отмечено то, что при воздействии морозным пучением на строения со стенами из кладочных материалов (кирпич, блоки любых видов) в стенах образовываются трещины. Они могут иметь различную ширину раскрытия и приносить разную степень неудобства владельцам здания. Для предотвращения возникновения трещин требуется армопояс. Армопояс — это монолитная балка в теле стен, стягивающая все стены строения между собой как бандаж и тем самым препятствует появлению трещин. Выполняется армопояс как минимум по всему периметру, при этом неразрывно (это важно!). Если внутри строения есть несущие стены, то желательно сделать пояс по всем несущим стенам. Чаще всего устраивается армопояс под каждым межэтажным перекрытием, при этом он одновременно исполняет вторую важную функцию — служит поясом для опирания тяжелых перекрытий из бетона, либо деревянных лаг. Армопояс должен обязательно крепиться к кладке анкерами, чтобы при возникновении деформаций армопояс не мог съехать вдоль блоков по касательной. Анкерами могут являться простые арматурные стержни с шагом 500 мм, заходящие в кладку не менее 200 мм и подходящие к верху армопояса.

Это важнейший элемент несущей конструкции, рекомендованный всем каменным строениям, независимо от типа фундамента и силы воздействия морозного пучения. Такой пояс повысит важнейшие свойства дома — прочность, надежность и долговечность.

27. Сезонное промерзание грунтов.

В зимнее время грунты промерзают на некот глубину, а в тепл время года оттаив .Это явлназсезонным промерзанием грунтов. Глубина промер различна от долей метра на юге и до 3-4м на сев и завис от климата и состава пород. Глубина сезонного промерзания  грунтов зависит от широтного и высотного расположения местности, продолжительности периода с отрицательной температурой и ее величины, влажности грунтов, их состава — и других факторов, влияющих на теплообмен грунта с атмосферой и расположенными ниже породами. Найб промерз отмечено в рыхлых грунтах с открытыми порами(пески, гравий), меньше промерз глинистые грунты. Сезонно промерз-е грунты относят к неустойч основ-ям. Сезонное промерзание грнтов на Бел от 102 до 150см. Глубина сезонного промерзания грунта даже для одной и той же местности колеблется в значительных пределах.

28. Нормативная глубина сезонногопромерзание грунтов Беларуси

Сезонное промерзание грунтов на Бел от 102 до 150см.

В услов Бел.промерзание грунтов завис от многих факторов и колеблется в больших пределах. Благодаря многолетним измерениям в различных клим-х и геолог-х услов установлены усредненные величины зимнего промерзания грунтов. Они наз-сянормативными. Суглинки по нормативным промерз на 103см, супески- 125см, пески – 134см, галька и гравий – 152см.

Глубпромерз завис в 1-ю очер от открытости и размеров пор грунта. Чем крупнее диаметр пор и среди них больше сквозных пор, тем больше глубины промерзания.

29. Морозное пучение грунтов

При промерзании грунты (пылеватые сугл и супеси) увелич-ся в объеме, т.е. происхпрогрессир-е нарастание относит больш кол-ва льда в приповерх-й части многолетнемерзлой толщины.Это явлен назморозным пучением. Пучение выраж-ся в поднятии пов-ти земли в виде небольш вздутий и бугров(от10-20 до 40-50см). Оттаивание размягч грунты, поверхн земли понижается.Такие вертик-е, неравномерные колеб-я опасны для строит-ва.Поэтому фунаментызалаж-ют на глубину, превышающую зимнее промерзание грунтов.

(Капилярные воды явл 1-й из главных причин образов на дорогах морозного пучения(поднятия, буристости))

30. Вечная мерзлота и ее виды.

«Вечная мерзлота» (многолетняя криолитозона, многолетняя мерзлота) — часть криолитозоны, характеризующаяся отсутствием периодическогопротаивания. Районы многолетней мерзлоты — верхняя часть земной коры, температура которой долгое время (от 2—3 лет до тысячелетий) не поднимается выше 0 °C. В зоне многолетней мерзлоты грунтовые воды находятся в виде льда, её глубина иногда превышает 1 000 метров.следующие структуры:

  • Вечномерзлые грунты, существующие века и тысячи лет.

  • Многолетнемёрзлые (м.м.), существование годы , десятки лет.

  • Сезонная мерзлота, существование часы, сутки.

32. Два принципа строительства сооружений в зоне вечной мерзлоты.

В зоне вечн мерзлоты стр-во инжен-х сооруж ведется по 1-му из 2-х принципов:

1.с сохранением грунтов в мерзлом состоянии в теч всего периода строит-ва и эксплуатации здания.

2. с устранением грунтов в мерзлом сост путем их оттаивания или замены их талыми.

Выбор принципа строительства опр-ся путем анализа тем-го режима вечнмерзл ипарал-но путем анализа темп режима будущ инженерного сооружения.1-й принцип был предложен академиком Н.Титовичем.

Что такое морозное пучение и глубина промерзания грунта?

Это понятия, смысл которых стоит понимать любому человеку, решившему самостоятельно возводить фундамент. Так же будет полезным для того, кто решил привлекать специалистов.



Морозное пучение


Морозное пучение — процесс превращения в лед воды, которая содержится в грунте. Всем известно, что вода, превращаясь в лед, увеличивается в объеме. Поскольку поздней осенью вода в грунте содержится в большом объёме из-за дождей и периодически выпадающего и оттаивающего снега, то, промерзая, верхний слой земли увеличивается в объеме (профессионально говорится «вспучивается»). Так как вспучивающемуся грунту необходимо куда то деваться, то он расширяется вверх.





В результате зимой поверхность земли приподнимается в среднем на 5–10 см, максимум может достигать в Московской области 15 см.


Первая неприятность состоит в том, что если фундамент расположен на поверхности грунта (т.е. не заглублен), грунт приподнимает фундамент, а вместе с ним все строение целиком. Главная проблема этой ситуации – неравномерность пучения под домом, то есть один угол фундамента может поднять на 5 см, а другой на 10 см. Почему? Здесь много факторов:
— сам по себе состав грунта под строением может существенно разниться



— один угол получает много солнечного света и тепла, а противоположный наоборот пребывает дольше в тени



— грунт под одним углом дома сильнее увлажняется, чем под другими углами в результате стока воды от дождей или из-за рельефа участка





Вслед за фундаментом деформируется всё строение.



В стенах из кладки образуются трещины (особенно заметно, если нет армопояса, а в доме из бруса не открываются или не закрываются двери и окна, начинаются течи или сквозняки). Весной, когда промерзший грунт оттаивает и лёд снова превращается в воду, поверхность грунта садится обратно, разумеется вместе с фундаментом и строением.


Вторая неприятность заключается в том, что весной, когда грунт оттает и сядет, поверхность земли не будет в точности копировать геометрию прошлого лета. А это означает, что фундамент и строение не займут уже никогда исходную форму и будут всегда существовать с некоторым искривлением, от года к году претерпевая новые деформации. Разумеется, этот процесс изнашивает постройку, существенно сокращая долговечность дома, доставляет неудобства при эксплуатации и проживании. Негативный результат от промерзания может появиться сразу первой зимой, но воздействие промерзания особенно заметно с течением длительного времени.


Но, есть немало примеров, когда лёгкие дома на незаглубленных фундаментах в Московской области не испытывают подобных проблем или испытывают их в приемлемой степени, и это не редкость. Дело в том, что степень пучения может быть разной и зависит от многих факторов, и да же может меняться от год от года. Поэтому, пучинистость грунта делится на 5 степеней:

  • непучинистый,
  • слабопучинистый,
  • среднепучинистый,
  • сильнопучинистый,
  • чрезмернопучинистый.

Примерную степень пучения на участке может определить любой человек. К слабопучинистым относятся места на возвышенностях, с низким уровень грунтовых вод, и там где залегают песчаные (быстрофильтрующие воду) грунты. У чрезмернопучинистых всё наоборот – это места в низинах, там где есть обводненные, болотистые, водовмещающие глинистые грунты, когда вода стоит на штыке–двух лопаты круглый год. В завершение стоит сказать, что каждый участок может перемещаться в соседнуюю категорию по пучинистости в зависимости от погодных условий конкретного года. Чем меньше осадков было осенью, чем меньшее количество раз таял снег за осень и зиму – тем менее вспученным будет грунт. В таблице ниже вы сможете найти общие рекомендации по заглублению фундаментов в зависимости от типа грунта:



Ниже в таблице вы найдёте процент расширения грунта в зависимости от его типа (песчаные грунты в таблице не представлены, поскольку в большинстве случаев не являются пучинистыми)





Глубина промерзания грунта

Глубина промерзания грунта — это та глубина, на которую может промерзнуть грунт зимой. Эта глубина определяет границу, ниже которой рекомендуется располагать подошву фундамента (Подошва фундамента — это низ монолитной части без подбетонки) или «анкерные» элементы фундаментов (уширение свай ТИСЭ, лопасти винтовых свай и т.д.). Есть нормативная глубина промерзания, представленная на карте.



Но, фактическая глубина промерзания может быть значительно меньше или больше указанной на карте. Рассмотрим причины:
1. В первую очередь важна разновидность грунта, залегающего на участке. Ниже приведена таблица с глубиной промерзания различных типов грунтов, в частности для городов Московской области.

Появляется логичный вопрос – почему, принимается 140 см для Московской области, когда в таблице присутствуют куда большие значения? Дело в том, что глубоко промерзают именно песчаные грунты, которые пучинистыми не являются и не представляют для конструкции фундамента опасности. Песчаным грунтам свойственно быстро фильтровать воду, при том чем крупнее размер частиц (фракция), тем, как правило, быстрее происходит фильтрация. Поскольку из песчаных грунтов влага удаляется быстро, то и степень проявления пучения в них несущественна, а само промерзание проходит глубоко в результате открытых пор. Неприятной ситуацией может быть наличие водоупора под песком на глубине одного-двух метров, поскольку это может приводить к застаиванию влаги в верхней толще и к её вспучиванию; это ситуации-исключения.



В глинистых грунтах наоборот. Фильтрация воды очень медленная и в результате заполненных пор глубокого промерзания не происходит. В результате, к заморозкам поры глинистого грунта не успевают освободиться от воды, что приводит к значительному вспучиванию, которое может повредить фундамент постройку. Именно исходя из этих соображений принимается величина 140 см. Из глинистых грунтов стоит отдельно выделить грунты с консистенцией “Твёрдый”. Это водоупоры, грунты с очень плотной структурой, и они не насыщаются водой. Этим грунтам присуща низкая степень пучения и малое промерзание. К сожалению, в Московской области твёрдые глинистые грунты или крупные пески в верхней толще земли встречаются редко.
2. Помимо типа грунта на глубину промерзания так же влияют погодные условия конкретного года (температура зимой, толщина снежного покрова, количество выпавших осенью и зимой осадков).
3. Локация конкретного участка. Очевидно, что участкам в низинах, вблизи болот свойственно быть более влажными, чем участкам на холмах и вдали от водоёмов.




4. Профилактические мероприятия по снижению увлажнения и промерзания (о них будем говорить ниже).



Виды «противопучинистых» фундаментов и мероприятий.

Степень проявления морозного пучения необходимо учитывать при выборе типа фундамента. «Противопучинистыми» вариантами являются фундаменты по технологии ТИСЭ, винтовые сваи, заглубленные ленты с монолитной широкой подушкой (именно с подушкой, т.к. без неё лёгкие дома на ленте так же подвержены вспучиванию), монолитная плита расположенная ниже границы промерзания грунта.





Разумеется, уширения свай ТИСЭ, лопасти винтовых свай и монолитную полушку заглубленной ленты необходимо расположить ниже границы промерзания для придания им функции «якоря». К противопучинистым типам фундаментов не относятся столбчатые фундаменты без уширения, мелкозаглубленные ленты, плавающие плиты, а так же прямые заглубленные ленточные фундаменты без широкой монолитной подушки (на практике наша компания знает много случаев, когда стенки заглубленной ленты вспучившимся грунтом обжимаются настолько сильно, что грунт вслед за собой тащит вверх фундамент вместе с домом).



Способы защиты от морозного пучения.

Есть немало современных способов, позволяющих почти полностью, либо частично устранить воздействие морозного пучения.
1. Круглогодичное отопление строения. Не стоит путать с ситуацией, когда хозяева приезжают в дом пару раз за зиму. Речь идет о доме, в котором температура круглый год не падает ниже +15 градусов. В этом случае уместно рассмотреть плавающую плиту или мелкозаглубленную ленту. Суть метода в том, чтобы сперва возвести закрытый по периметру непродуваемый цоколь (фундамент без «щели»), а затем важно правильно утеплить его. Стоит утеплить два места:
— фундамент утепляется по наружному периметру, вертикально. В качестве материала чаще всего используется ЭППС (экструдированный пенополистирол), он бывает уже встроен в некоторые отделочные фундаментные панели. Толщину ЭППС следует принимать не менее 50 мм, а лучше 80 или 100 мм для Московского региона.


— необходимо утеплить отмостку. Для этого нужно в толще отмостки проложить ЭППС той же толщины, что и при утеплении фундамента. Ширина утепления в отмостке должна составлять не менее 1,2 метра (в идеале не менее глубины промерзания). Если данные рекомендации выполнены правильно, то пучение грунта под домом будет устранено как минимум на 80-90%, что является вполне достаточным.
Полученная система будет работать следующим образом: зимой часть тепла будет выходить из дома через нижнее перекрытие. Если цокольное пространство является замкнутым и потеря тепла через стены фундамента минимальна, то будет прогреваться земля под домом. Этого прогрева будет вполне достаточно, чтобы остановить промерзание и вспучивание. Утепление отмостки необходимо для того, чтобы избежать потерь тепла через промерзший грунт с наружной стороны фундамента (т.е., чтобы не отапливать грунт снаружи дома). Это не очень дорогой, но действенный метод. Главный его минус – зависимость от беспрерывного зимнего отопления.


2. Дренаж — это отдельная тема для статьи, но дренажи направленные на осушение участка и отведение воды от дома, являются одним из способов по снижению сил морозного пучения.


3. Ливневая система (ливневка). В данном разделе мы поговорим об отведении ливневой воды от дома комплексом водных стоков. Этот комплекс включает в себя водосточную систему, отмостку и ливневые желоба, идущие вдоль отмостки, и, уводящие ливневую воду от строения.



Если, отмостку делать нет средств, но у Вас есть правильное желание отводить от строения воду с кровли и стен, то Вы можете воспользоваться временным вариантом “скрытой” отмостки.




4. Армопояс (в каменном доме). Очень важный, но к сожалению многими не выполняемый элемент. Ранее уже было отмечено то, что при воздействии морозным пучением на строения со стенами из кладочных материалов (кирпич, блоки любых видов) в стенах образовываются трещины. Они могут иметь различную ширину раскрытия и приносить разную степень неудобства владельцам здания. Для предотвращения возникновения трещин требуется армопояс. Армопояс — это монолитная балка в теле стен, стягивающая все стены строения между собой как бандаж и тем самым препятствует появлению трещин. Выполняется армопояс как минимум по всему периметру, при этом неразрывно (это важно!). Если внутри строения есть несущие стены, то желательно сделать пояс по всем несущим стенам. Чаще всего устраивается армопояс под каждым межэтажным перекрытием, при этом он одновременно исполняет вторую важную функцию — служит поясом для опирания тяжелых перекрытий из бетона, либо деревянных лаг. Армопояс должен обязательно крепиться к кладке анкерами, чтобы при возникновении деформаций армопояс не мог съехать вдоль блоков по касательной. Анкерами могут являться простые арматурные стержни с шагом 500 мм, заходящие в кладку не менее 200 мм и подходящие к верху армопояса.

Это важнейший элемент несущей конструкции, рекомендованный всем каменным строениям, независимо от типа фундамента и силы воздействия морозного пучения. Такой пояс повысит важнейшие свойства дома — прочность, надежность и долговечность.

Глубина промерзания грунта по регионам. СНИП :: SYL.ru

Глубина промерзания грунта почти всегда определяет тип фундамента и степень его погружения в почву. Насколько связаны эти величины и как они влияют друг на друга?

Что влияет на промерзание

Все грунты ведут себя по-разному в одних и тех же условиях. Это всегда учитывают при проектировании оснований и фундаментов на всех территориях в разных регионах. Глубина промерзания грунта для всех пород разная. От чего она зависит:

  • температурный режим местности;
  • наличие и уровень грунтовых и подземных вод;
  • степень пучинистости грунта;
  • плотность основания.

Все эти факторы влияют на величину значения промерзания, индивидуальную для каждого типа почв.

Соответственно, учитывая все условия, выбирают вид фундамента, который сможет обеспечить целостность и прочность всего дома на конкретной территории.

Нормативы

Для облегчения работы проектировщиков был создан СНиП 2.02.01-83* «Основания зданий и сооружений», в котором прописаны нормы расчета разных типов фундаментов. Также разработано приложение к документу в виде карты России, в которой указана нормативная глубина промерзания грунта для каждой территориальной зоны.

глубина промерзания грунта

Для удобства данные сведены в таблицу, и для некоторых городов значения коэффициентов и глубины промерзания можно взять отсюда:

какая глубина промерзания грунта

Пункт 2.25 данного СНиП указывает, от чего зависит глубина заложения фундамента:

  • от назначения и особенностей конструкции здания, от величины нагрузки на основание, а также глубину укладки коммуникаций;
  • от рельефов местности;
  • от инженерно-геологической обстановки;
  • от гидрологической ситуации;
  • от глубины сезонного промерзания.

Для первых факторов присваивают коэффициенты в зависимости от классификации сооружений. Нормативную величину промерзания определяют как среднее значение максимальных уровней замерзания участка почвы, очищенного от снега и свободного от грунтовых вод за период не менее 10 лет.

Расчет

На основании п. 2.27 СНиП 2.02.01-83* можно провести теплотехнический расчёт нормативной глубины промерзания, если для определяемой местности нет готовых значений. Величина определяется по формуле:

Dfn=d0√Mt , где

Mt – безразмерный коэффициент, равный общей сумме значений минусовых зимних температур в регионе (по СНиП климатологии и геофизики). Если таковые наблюдения не проводились, то значение берут, исходя из наблюдений метеостанции, находящейся в подобных погодных и климатических условиях с интересующей местностью;

d0 – величина в метрах, персональная для всех групп грунтов:

  • глины и суглинки – 0,23;
  • супеси и пылеватые, мелкие пески – 0,28;
  • гравелистые, крупные и средней крупности пески – 0,30;
  • грунты крупнообломочные – 0,34.

Когда известна нормативная величина, можно произвести расчет глубины промерзания грунта (df), которая учитывается непосредственно при определении параметров фундамента:

df = kh dfn, где kh – коэффициент теплового режима здания. Он определяется по таблице для наружных стен фундамента отапливаемого помещения.

нормативная глубина промерзания грунта

Для наружных и внутренних частей основания неотапливаемых помещений величина kh= 1,1 (не распространяется на регионы с отрицательной среднегодовой температурой, для таких существует специальный расчет, опирающийся на характеристики вечномерзлых грунтов).

Основные характеристики оснований

Поскольку все грунты имеют разную плотность, структуру, они ведут себя по-разному при воздействии воды и температурных перепадов.

Скалистые породы практически не подвержены структурным изменениям из-за воздействия климатических воздействий, поскольку в их основании – твердый камень. Такие удобно использовать непосредственно в качестве фундамента после предварительного выравнивания и подготовки.

Хрящеватые грунты представляют собой смесь из земли, песка, глины и значительного количества камней, гравия. Их особенность: мало подвержены вымыванию, поскольку хорошо дренажируют вод.

Песчаные грунты являются надежным основанием при условии, что не содержат пылеватых и мелких фракций. В процессе усадки дома происходит значительное уплотнение и проседание грунта, но в нем практически не идут процессы пучения.

Суглинки и супеси подходят для строительства только в некоторых случаях при определенных своих характеристиках. Для таких грунтов крайне важно правильно подобрать фундамент, поскольку при застывании пород происходит значительное их пучение.

Глинистые породы – самые сложные для устройства основания: они расширяются в зимнее время, подвержены активному движению под действием воды. Дом на глинистом грунте может «гулять», потому фундамент нужно подбирать крайне тщательно.

расчет глубины промерзания грунта

Грунтовые воды

Это ближайший к поверхности почвы уровень жидкости, расположенный выше водоупорного слоя. Этот слой не дает влаге просочиться вглубь. Его постоянно пополняют дождевые осадки, тающие снега, реки и озера.

Глубина сезонного промерзания грунта зависит и от уровня грунтовых вод. Если они присутствуют в геологическом разрезе, значит, величина промерзания увеличена по сравнению с расчетной для местности, поскольку при определении коэффициентов рассчитывают сухой грунт. Это распространяется на те случаи, когда УГВ выше глубины промерзания.

Для устройства фундамента это является проблемой, поскольку сами воды представляют собой определенную угрозу: в их составе находится множество химических примесей, способных разрушить структуру бетонного камня. Ситуация обостряется в межсезонье: осенью почвы активно наполняются осадками, весной уровень грунтовых вод достигает своего пика из-за таяния снега.

Морозное пучение

Это способность грунтов изменять свою структуру и объем при таянии-замерзании. Она напрямую зависит как от уровня грунтовых вод, так и от способности породы накапливать в себе влагу. Когда почва становится насыщенной, но не пропускает водные потоки, она сильно расширяется при застывании. Данный аспект способен сильно навредить фундаменту дома. Поэтому для каждой породы производят выбор оптимальной конструкции, которая сможет не только выдержать напор влаги (устройство специальной гидроизоляции и применение особых бетонов), но и удержит дом в равновесии и целостности.

глубина промерзания песчаного грунта

Практически не подвергаются пучению скальные породы, потому их применение и устройство считается идеальным.

Глубина промерзания песчаного грунта и хрящеватого, а также их пучинистость, не особо влияют друг на друга: песок и гравий хорошо пропускают воду и не задерживают ее, соответственно, мало расширяются при замерзании;

Глины и суглинки – самые капризные в данном плане породы. Они активно расширяются до 10% объема (если глубина промерзания грунта 1 метр, увеличение составит до 10 см в высоту).

Выбор типа фундамента

Как мы выяснили, все породы основания ведут себя по-разному, поэтому подход к строительству в разных условиях должен быть индивидуальным. Фундамент и глубина промерзания грунта неразрывно связаны друг с другом, поскольку конструкция должна располагаться ниже указанной величины. Именно в таком положении здание будет надежно зафиксировано в пространстве. Пример расчета минимальной глубины заложения фундамента в идеальных условиях без учета уровня грунтовых вод мы уже рассмотрели в пункте «Расчет».

Общие закономерности нужно также знать.

  • На глинистых грунтах необходимо использовать свайные фундаменты: они опираются на нижние, более прочные породы, что обеспечит достаточную жесткость опоры.
  • На сильно пучинистых основаниях можно устраивать плитные фундаменты. При текучести основания дом будет находиться на «подушке», которая удержит на плаву общую конструкцию.
  • На хрящеватых и песчаных грунтах целесообразно устраивать ленточные фундаменты. глубина сезонного промерзания грунта

Защита от грунтовых вод

Допустим, вы определили, какая глубина промерзания грунта в местности предполагаемого строительства. Но при исследовании оказалось, что уровень грунтовых вод оказался выше величины замерзания. Что делать в таком случае?

  1. Выберите фундамент без устройства подвала, например, столбчатый. Конечно, если это позволяет конструкция и вес дома.
  2. Устройство ленточного мелкозаглубленного фундамента может решить проблему, если масса дома велика. Для монтажа используют водостойкий бетон, предусматривают всестороннюю гидроизоляцию как внешних стен, так и подвала по всему его периметру и полу.
  3. Установка дренажной системы позволит искусственно осушать затапливаемый грунт. Это можно произвести как местно (непосредственно у фундамента), так и на всем участке. фундамент и глубина промерзания грунта

Как все предусмотреть

Устройство нулевого цикла – ответственный этап работ, от которого зависит прочность и безопасность всего дома.

Если вы не имеете специального образования и технических знаний в данной области, но хотите построить дом, лучшим вариантом станет обращение в специализированную службу, которая произведет как геологические изыскания, так и расчет оснований и фундаментов. Специалисты подберут оптимальный вид конструкции.

Не во всех случаях глубина промерзания грунта при определении степени заложения фундамента является единственным фактором, принимаемым во внимание. Тип основания, подземные воды, конструктивное решение конструкции – обывателю легко запутаться во всех этих нюансах и объединить их в одно целое. Конечно, можно воспользоваться приведенными формулами и закономерностями. В таком случае важно продумать все максимально точно и внимательно. А для большей надежности рекомендуется предусмотреть запасы прочности и глубины заложения фундамента.

Промерзание грунта

карта промерзания грунта   Промерзание грунта – это процесс охлаждения грунта до нуля и ниже градусов, при котором часть влаги, содержащейся в почве, превращается в лед. Можно скачать программку «калькулятор промерзания грунта» скачать…

Калькулятор промерзания грунта (скриншот)

глубина промерзания почвы

Видео инструкция к программе

   При этом вода, переходя из жидкого состояния в твердое, ввиду разности ее изначальной плотности (1000 кг/м3) и плотности льда (916 кг/м3), увеличивается в объеме примерно на девять процентов, тем самым создавая давление на грунт. Это давление не способно продавить нижние, весьма плотные слои грунта, поэтому начинает выдавливать грунт вверх, в связи с чем он начинает двигаться. Данный процесс принято называть морозным пучением грунта.

   Промерзание грунта наблюдается, практически, на всей территории нашей страны. Что касается скорости, глубины и длительности периода сезонного промерзания грунта, то они везде различны и зависят, главным образом, от климатических условий конкретной местности и среднегодовой температуры. Глубина, на которую промерзает грунт, помимо этого, зависит еще от типа и структуры самого грунта, наличия и количества грунтовых вод, а так же растительности и толщины снежного покрова.

   Стоит отметить, что глубина промерзания грунта даже в одной, конкретно взятой местности, непостоянна ввиду того, что некоторые из выше указанных факторов от которых она напрямую зависит, постоянно меняются.

   Больше всего морозному пучению ввиду своей высокой пористости (от 0,3 до 1,1) подвержены именно глинистые грунты (супеси, суглинки и глина). Песчаные грунты этому явлению подвержены гораздо меньше. Что же касается скальных и каменистых грунтов, то они пучению, практически, не подвергаются. Глинистые грунты способны хорошо поглощать воду, но не пропускать ее сквозь себя, а содержать ее в себе, причем, довольно долгое время. И даже при сильной жаре и засухе вода из слоев такого грунта полностью не уходит. Вот почему глинистые грунты наиболее всего подвергаются морозному пучению и считаются пучинистыми.

   Промерзание грунта, приводящее к его пучению, считается негативным природным явлением, особенно для строительства, так как силы пучения, достигающие порой 15 тонн на квадратный метр, стремятся переместить и вытолкнуть вышележащий слой мерзлого грунта вместе с тем, что в нем находится (фундамент дома, коммуникации, идущие от скважины к дому, септик и так далее). Именно поэтому закладку фундамента, прокладку трубопровода и установку септика выполняют ниже уровня промерзание грунта.

Глубина промерзания грунта СНиП: нормативы, таблица по регионам


При строительстве зданий нужно принимать в расчет глубину промерзания грунта по СНиП. Без этого параметра нельзя точно рассчитать, насколько должно быть углублено основание здания. Если его не учитывать, в будущем фундамент может деформироваться и повредиться из-за давления почвы при воздействии на него низких температур.

Строительные нормы и правила

Строительные нормы и правила (СНиП) – это совокупность нормативных актов, регламентирующих деятельность строителей, архитекторов и инженеров. Информация, содержащаяся в этих документах, позволяет возвести долговечное и надежное здание или правильно проложить трубопровод.

Карта, с нанесенными на ней цифрами глубины промерзания грунта, была создана еще в СССР. Она содержалась в СНиП 2.01.01-82. Но позже на смену данному нормативному акту был создан СНиП 23-01-99, карту в него не включили. Сейчас она есть только на сайтах.

Содержащие информацию о глубине промерзания грунта СНиП имеют номера 2.02.01-83 и 23-01-99. В них перечислены все условия, от которых зависит степень воздействия мороза на почву:

Карта нормативной глубины промерзания почвы в разных регионах России

Карта нормативной глубины промерзания почвы в разных регионах России

  • цель, с которой было возведено сооружение;
  • характеристики конструкции и нагрузка на фундамент;
  • глубина расположения коммуникаций;
  • расположение фундаментов соседних зданий;
  • текущий и будущий рельеф территории застройки;
  • физические и механические параметры грунта;
  • особенности наложений и количество слоев;
  • гидрогеологические характеристики района стройки;
  • сезонная глубина, на которую промерзает земля.

В настоящее время установлено, что применение для установления глубины промерзания грунта СНиП 2.02.01-83 и 23-01-99 дает более точный результат, чем использование значений, взятых с карты, так как в них учитывается больше условий.

Следует отметить, что рассчитанная степень воздействия низких температур не равна действительной, так как некоторые параметры (уровень нахождения грунтовых вод, уровень снежного покрова, влажность почвы, параметры минусовых температур) не являются постоянными и меняются со временем.

Реальное промерзание грунта

Реальное промерзание грунта

Расчет уровня почвенного промерзания

Расчет глубины, на которую промерзает почва, производится по образцу, указанному в СНиП 2.02.01-83: h=√М*k, где М – это абсолютные среднемесячные температуры, сложенные вместе, а k – показатель, значение которого зависит от вида земли:

Таблица - глубина промерзания грунта СНИП

Таблица — глубина промерзания грунта по СНИП

  • суглинки или глинистые земли – 0,23;
  • супеси, пылеватые и мелкодисперсные пески – 0,28;
  • пески крупной, средней и гравелистой фракции – 0,3;
  • крупнообломочный вид – 0,34.

Из вышеприведенных цифр становится понятно, что степень грунтового промерзания прямо пропорциональна увеличению его фракции. При работе на глинистых почвах нужно брать в расчет еще один фактор, а именно количество содержащейся в ней влаги. Чем больше воды содержится в земле, тем выше степень морозного пучения.

Фундамент дома должен быть расположен ниже уровня промерзания. В противном случае сила вспучивания вытолкнет его вверх.

Правильное и неправильное заложение основания относительно уровня промерзания грунта

При расчете этого параметра лучше не надеяться на собственные силы, а обратиться к специалистам, обладающим полной информацией обо всех факторах, от которых зависит влияние низких температур на основание здания.

Влияние морозного пучения грунта

Под термином «морозное пучение» понимается уровень деформации грунта во время оттаивания или замерзания. Он зависит от того, какое количество жидкости содержится в слоях почвы. Чем больше этот показатель, тем сильнее промерзнет почва, поскольку по физическим законам при замерзании молекулы воды увеличиваются в объеме.

Сила морозного пучения

Сила морозного пучения

Еще одним фактором, влияющим на пучение при морозах, являются климатические условия региона. Чем больше месяцев с минусовой температурой, тем значительнее промерзает земля.

Больше всего подвержены морозному пучению пылеватые и глинистые грунты, они могут увеличиться в размере на 10% от своего изначального объема. Меньше подвержены пучению пески, совсем отсутствует это свойство у каменистых и скалистых.

Глубина грунтового промерзания, указанная в СНиП, рассчитывалась с учетом наихудших климатических условий, при которых снег не выпадает. Фактический уровень, на который промерзает земля, меньше, так как сугробы и лед играют роль теплоизоляторов.

Земля под фундаментом зданий промерзает меньше, так как в зимний период ее дополнительно согревает отопление.

Воздействие пучения грунта на плитный фундамент

Воздействие пучения грунта на плитный фундамент

Чтобы сберечь почву от замерзания, можно дополнительно утеплить территорию на расстоянии 1,5–2,5 метров по периметру основания дома. Так можно устроить мелкозаглубленный ленточный фундамент, являющийся, к тому же, более экономичным.

Влияние толщины снежного покрова

В холодные месяцы снежный покров является теплоизолятором и напрямую влияет на степень глубины промерзания грунта.

Тепловые потери в фундаменте при неправильной теплоизоляции

Тепловые потери в фундаменте при неправильной теплоизоляции

Обычно владельцы расчищают снег на своих участках, не догадываясь, что это может привести к деформации фундамента. Земля на участке промерзает неравномерно, из-за этого повреждается основание дома.

Дополнительной защитой от сильных морозов могут быть кустарники, посаженные по периметру здания. На них будет скапливаться снег, защищающий фундамент от низких температур.

Видео по теме: Реальная глубина промерзания грунта


About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
