пошаговые примеры разводки, монтажа и подключения

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку Вернуться к оглавлению

Содержание материала

Особенности проводки в новых домах

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами СП 52.13330.2016.

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, домофоны и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Рекомендуем прочесть: расчет и проектирование искусственного освещения.

Вернуться к оглавлению

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

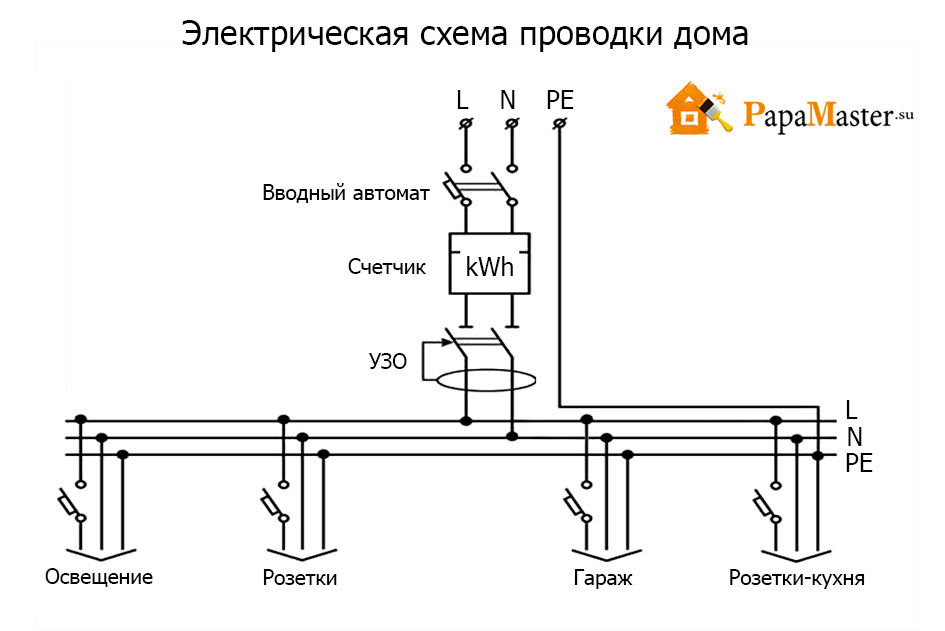

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Вернуться к оглавлению

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель.

Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

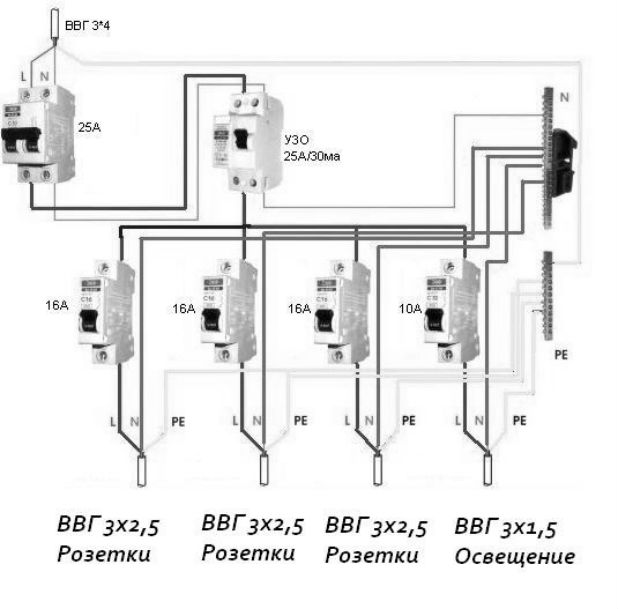

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

1. Отдельная группа на освещение.
2. Подключение мощной бытовой техники.
3. Отдельная кухонная линия.
4. Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Давайте разберем подключение каждой группы по отдельности.

Вернуться к оглавлению

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

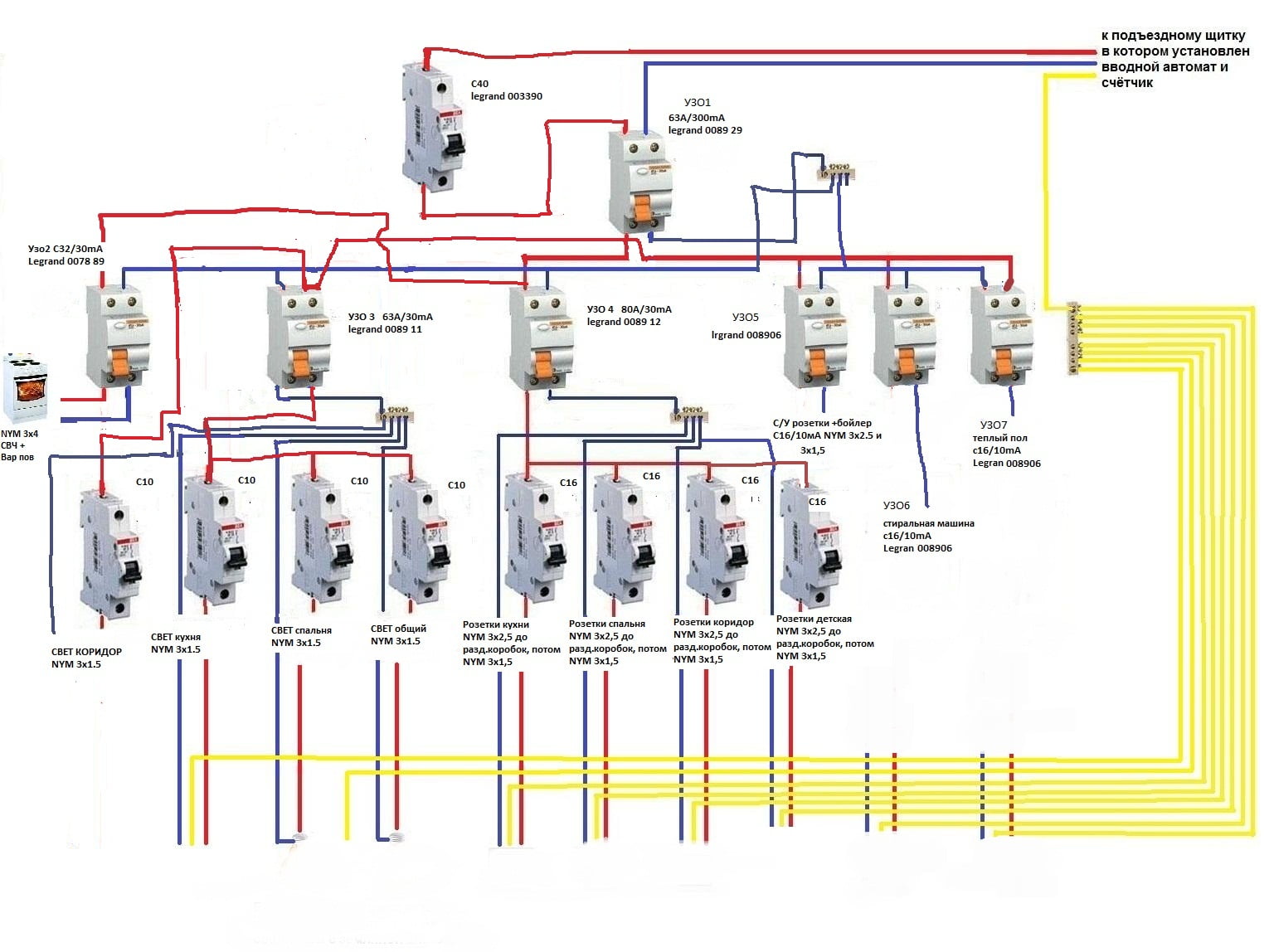

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае.

Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонтаВернуться к оглавлению

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир.

Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.

На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

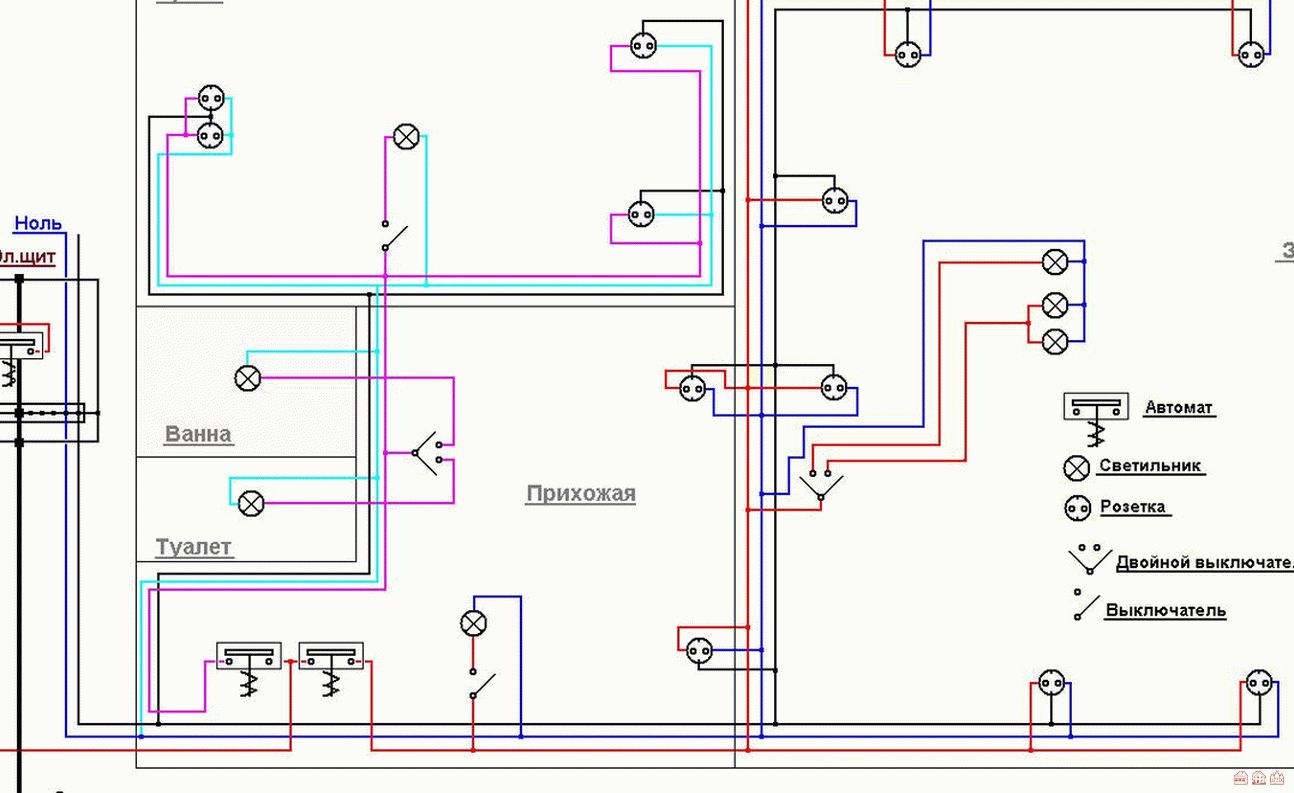

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки

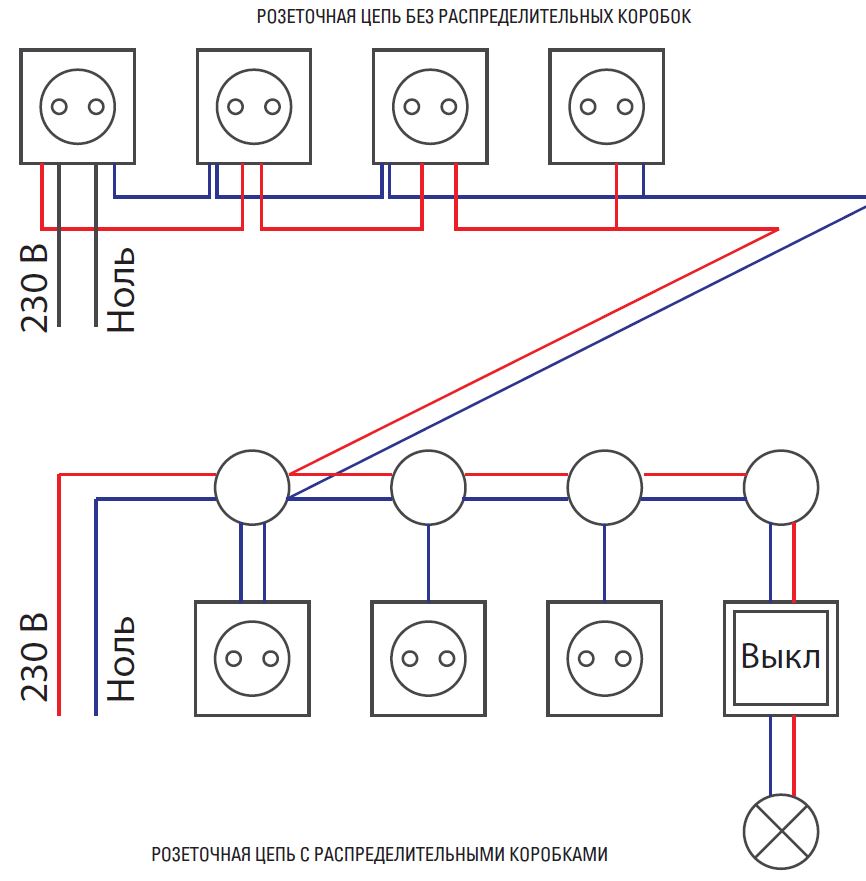

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.

Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

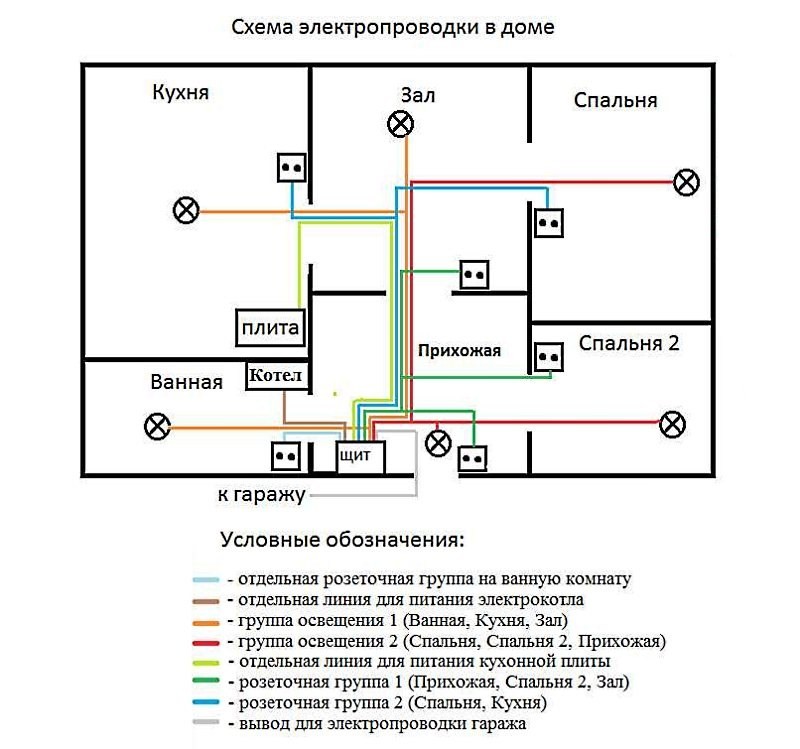

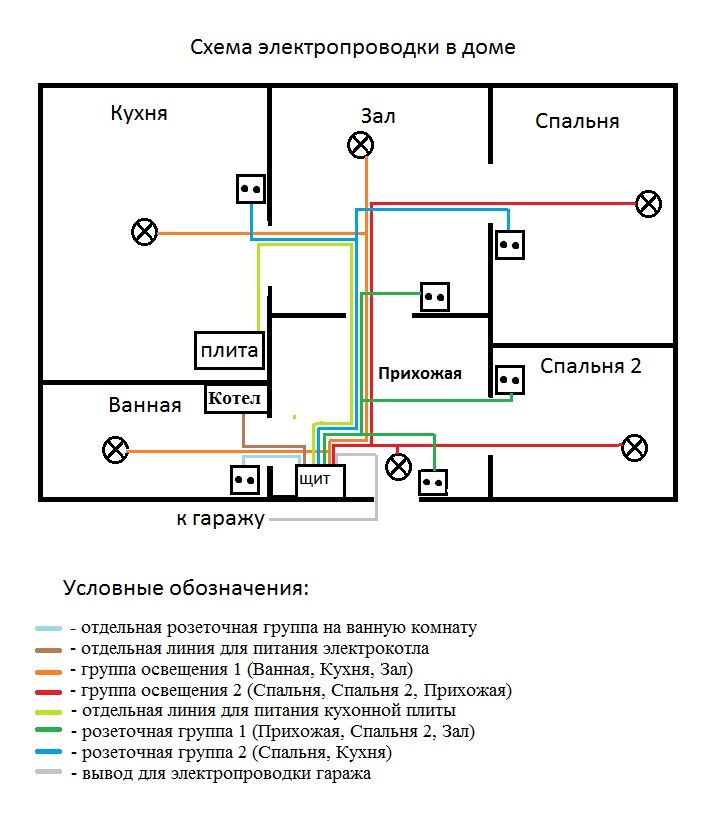

Разделение электрической сети по комнатам

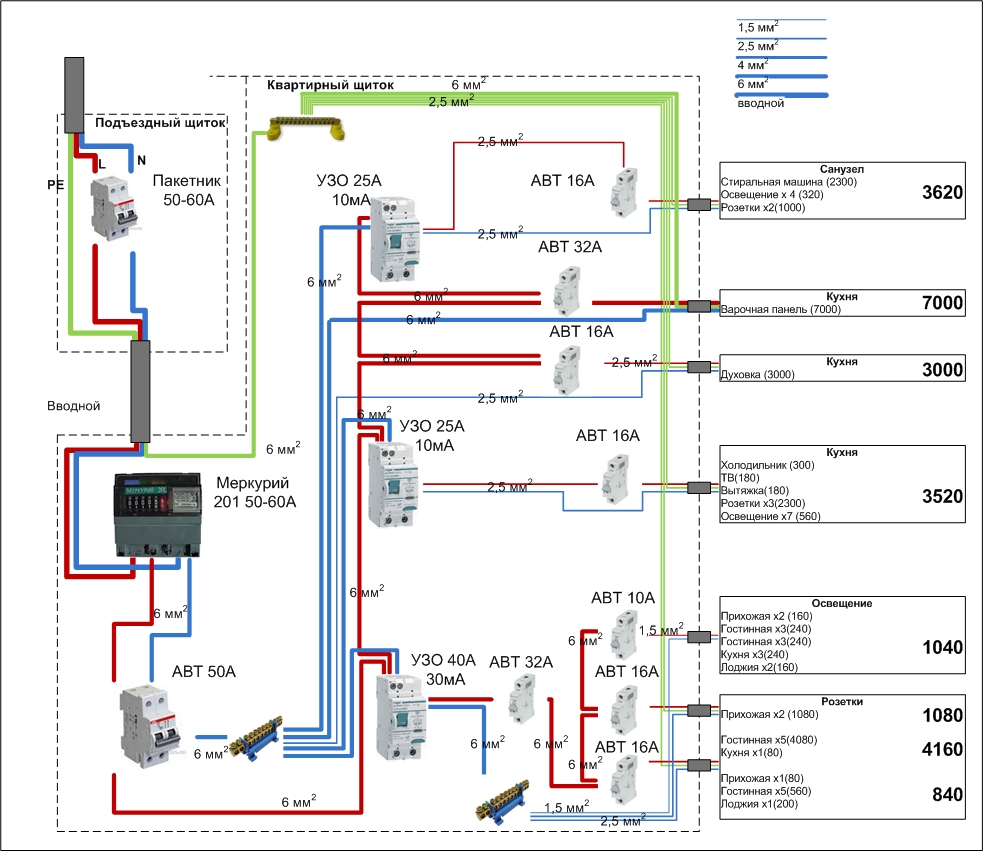

На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.

Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему.

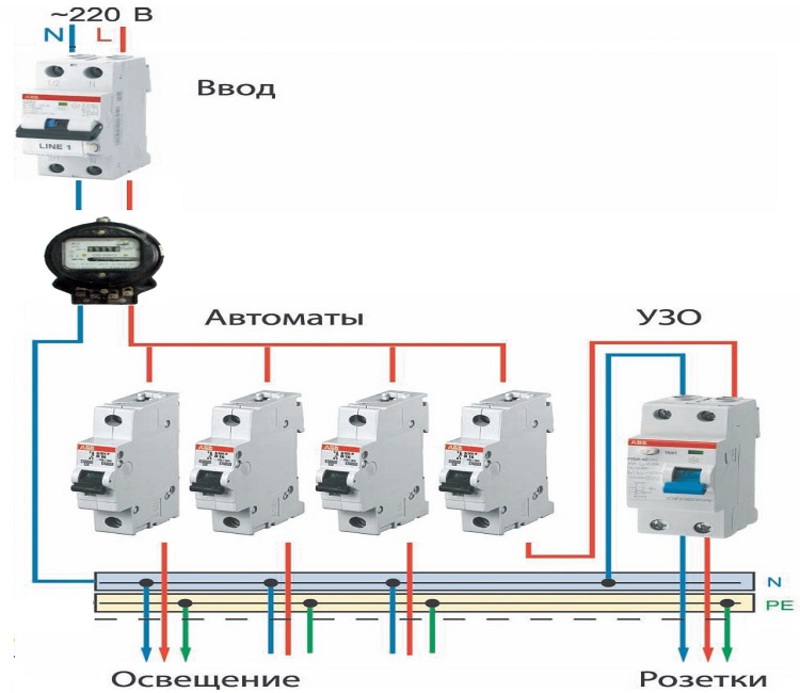

Схема электропроводки в 2-комнатной квартире — образец

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

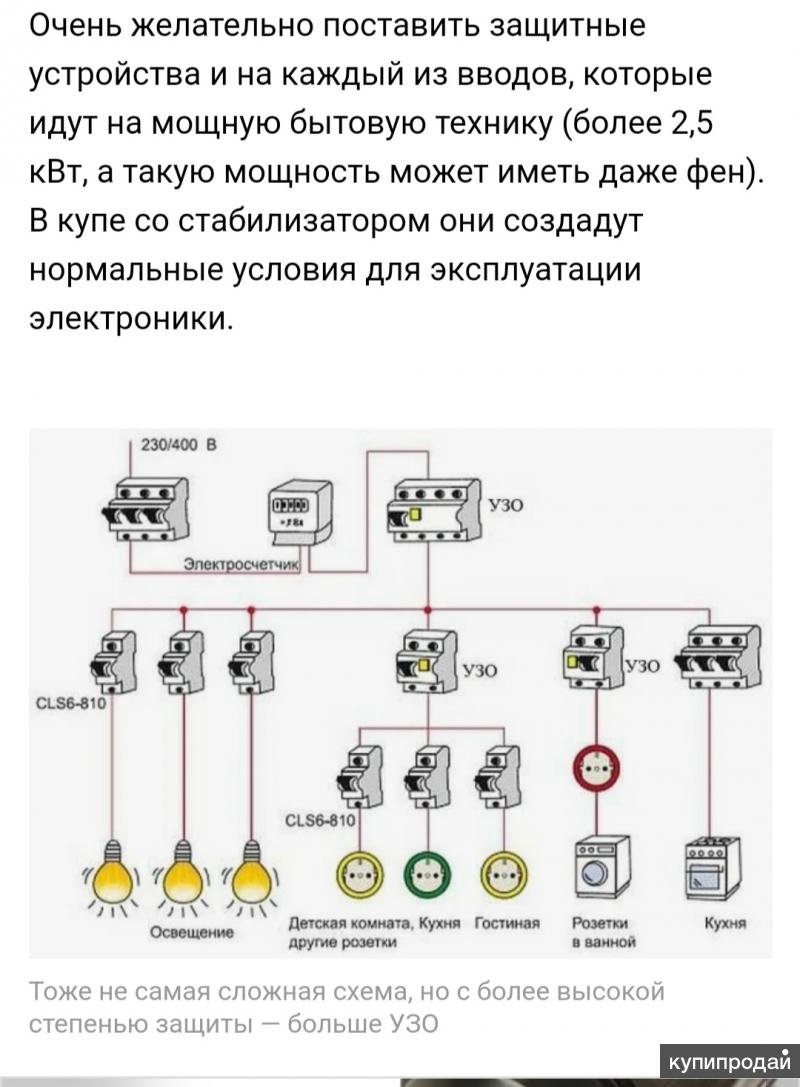

Схема электропроводки в 3x комнатной квартире

Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.

Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Вернуться к оглавлению

Параметры электрической сети

После выбора схемы подключения, рассчитываются основные рабочие параметры сети – нагрузка на ветки, подбираются соответствующий кабель и УЗО.

Сделать это непросто, так как сложно заранее представить, сколько приборов будет использоваться, будет ли меняться их количество со временем, а также определить места, где они будут установлены. Та же стиральная машина может стоять в ванной, кухне или коридоре.

Но это можно сделать приблизительно, чтобы у проектировщика появилась возможность рассчитать параметры электропроводки. Естественно, никто не будет подбирать провода впритык (оставляется запас), но и переплачивать за неиспользуемые мощности нет никакого смысла.

Для некоторых приборов подходят только конкретные помещения, хозяевам остается продумать, в какой точке они будут стоять, чтобы протянуть туда кабель и поставить розетку. Это избавит от необходимости пользоваться удлинителями.

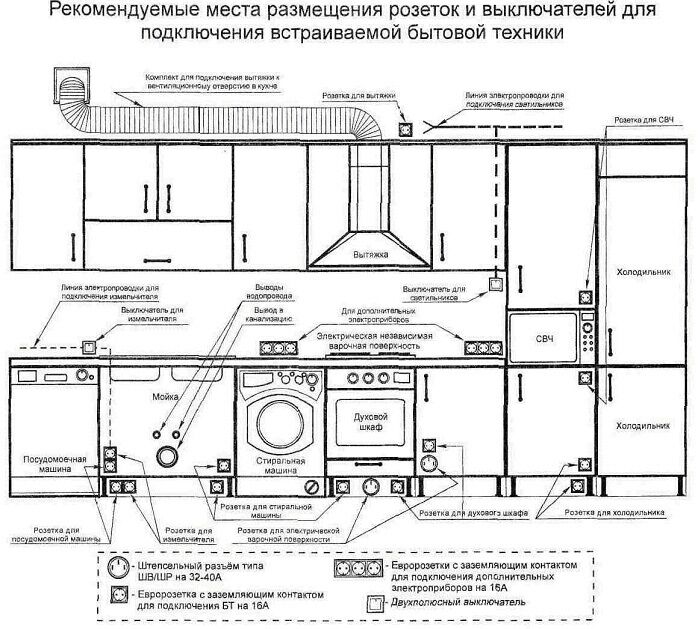

Размещение розеток и выключателей в помещении на подробном чертеже

Большинство кабелей прокладывается в квартирах скрыто, но иногда иного решение требуют обстоятельства или задумка дизайнера.

Открытая прокладка провода в деревянном доме

У открытой проводки есть преимущества:

1. Подобным образом, без разрушения существующего ремонта, можно заменить старую проводку на новую.
2. Без проблем внутреннюю сеть можно дополнительно расширить.
3. Для деревянных домов установка открытой проводки с соблюдением отступа от основания считается безопасным решением.
4. Установка происходит быстрее.

То что провода остаются на виду, можно посчитать минусом, однако их прячут в декоративные короба, или делают проводку в ретро стиле, подобрав соответствующую фурнитуру.

Стоимость такой проводки будет намного выше скрытой

Скрытая прокладка обладает более весомыми плюсами:

1. Она подойдет для любого стиля интерьера.
2. Экономия на материалах – не требуются короба и даже гофра, если прокладка выполнена по несгораемым конструкциям.
3. Меньше вероятность повреждения проводников.

Расчет рабочих нагрузок сети

Выполнить расчет нагрузки на провода несложно — суммировать максимальную потребляемую мощность электрических приборов, подключенных к линии.

Эти данные можно отыскать в паспортах изделий, либо в сводных таблицах.

Потребляемая мощность разных электрических приборов

Зная о количестве потребляемого тока в час, можно рассчитать силу тока по следующей формуле: I=P/E, где Р – это мощность, а Е — вольтаж.

Формулы для расчета параметров электрического тока

Допустим, были получены результаты, по которым видно, что при одновременном включении на сеть создается нагрузка в 18 Ампер.

Во-первых, подбираются соответствующие розетки, во-вторых, определяется правильное сечение проводника.

Подбор сечения осуществляется по сводным таблицам.

Сечение проводника измеряется в миллиметрах квадратных

Для квартир суммарный ток на отдельную линию не должен превышать 25 Ампер.

Такие же требования и для автоматов защиты, через которые они подключаются. Исключение составляют осветительные сети, на которые можно устанавливать УЗО на 16А.

Вернуться к оглавлению

Прокладка электропроводки в квартире своими руками

По разработанной схеме выполняется установка оборудования. Этот процесс включает в себя много тонкостей. Советуем поручить это дело электрику, но о самых распространенных ошибках знать обязаны все, чтобы суметь проконтролировать работу наемного персонала.

1. Прокладка проводов выполняется только горизонтально и вертикально. Косые участки трассы помогут сэкономить провода, но могут стать серьезно проблемой в дальнейшем, когда проводка нечаянно пробивается перфоратором.

   Такая прокладка кабеля не допускается

2. Распределительные коробки стоит всегда оставлять на виду, так как в любой момент к ним может потребоваться доступ.
3. По возможности старайтесь не использовать последовательное подключение розеток.
4. Кабели должны быть утопленными в штукатурке на глубину не менее 2 сантиметра. В противном случае при возникновении замыкания, может загореться отделка.
5. При прокладке кабеля по сгораемым конструкциям помещаем его в металлическую трубу, можно гофрированную. Это особое требования пожарной безопасности, которое на практике соблюдается редко, и совершенно зря.

   По доскам кабель прокладывается в металлической гофре.

6. Электрические провода, даже уложенные в гофре, не должные соединяться с токопроводящими несущими конструкциями. К таковым относится каркас для гипсокартонных стен и потолков.
7. При установке розеток и выключателей на сгораемые стены, под их коробки прокладывается несгораемый материал, например, паронит.

   Листы прокладочного паронита

Вернуться к оглавлению

Видео: пошаговая схема разводки электропроводки в квартире и ее прокладка

Проводка в частном доме – особенности ее планирования, организации и установки

---

---

Содержание статьи (ссылки кликабельны):

1. Какой кабель является лучшим для проводки?
2. Виды электрофурнитуры.
3. Что надо учесть во время планирования проводки?
4. Особенности разводки или создания контуров.
5. Где устанавливать выключатели?
6. Как установить скрытую проводку?
7. Открытая проводка.
8. Использование инсталляционных коробов.
9. Использование напольной коробки.
10. Видео. Проводка в частном доме своими руками.

Обязательным условием жизни каждого из нас является наличие электричества в частном доме. Без него мы не смогли бы развлекаться, выполнять различные бытовые дела, создавать свет в ночное время и осуществлять еще много других дел.

Другими словами роль электричества является неоценимой и его отсутствие в некоторой степени ассоциируется с остановкой жизни. Именно поэтому очень важно обеспечить наличие электрического тока в нашем доме.

Для того чтобы им можно было пользоваться, нам нужно сделать две вещи:

1. Подключиться к общей электрической сети.
2. Организовать электрическую проводку в любом уголке частного дома, то есть проложить кабели, по которым будет проходить электрический ток.

Первый этап осуществляется специалистами той компании, которая обслуживает электрические сети. То есть здесь мы ничего не делаем. Работники этой компании для подключения к электросети осуществляют установку центрального автомата (рубильника), «защиты» и электросчетчика.

Все остальные работы по электропроводке осуществляются нашими руками. Конечно, это могут сделать и специалисты за определенную плату. Однако в любом случае мы должны четко знать, из каких компонентов состоит проводка в частном доме, как ее нужно организовывать и каким образом проводится ее монтаж?

Эти знания дадут возможность проверить качество работы наемного специалиста и уберечь от различных будущих проблем.
В том случае, если вы планируете сэкономить, то эти знания помогут проложить электрическую проводку в любой уголок частного дома с помощью своих же рук.

Перед тем, как рассмотреть все особенности монтажа электропроводки, следует рассмотреть, какие элементы необходимы для организации и установки домашней электрической сети.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели. Важной их характеристикой является поперечное сечение.

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Нужная электрофурнитура и требования к ней

---

---

Что касается электрофурнитуры, которая будет использоваться в частном доме для создания эл проводки, то она может состоять из:

• монтажных коробок;
• розеток;
• любых видов выключателей;
• переключателей;
• кнопки вызова и других видов.

Монтажные коробки используются в любой комнате и могут характеризоваться различными формами. Так, их форма может быть круглой, квадратной или прямоугольной. Назначение этих коробок может быть разным.

Некоторые из них используются для установки розеток или выключателей. Они монтируются под штукатурку и не имеют верхней крышки. Есть и такие коробки, которые также устанавливаются под штукатурку, но имеют крышку. Они являются или распределительными, или сквозными.

Кроме этих есть еще внешние (наружные) коробки. Стоить отметить, что большинство коробок является негерметизированным. Однако некоторые имеют герметизацию.

Полезный совет: в этих коробках часто подключаются и разводятся различные провода. Для их соединения нужно использовать распределительное кольцо и специальные зажимы. Если же просто скрутить провода и использовать изолирующую ленту, то такое соединение будет ненадежным. Результат — искрение в коробке. И это как минимум.

Что касается розеток, то сейчас нужно использовать розетки с тремя полюсами. Третий полюс представляет собой защитный контакт, который подключается к заземляющему проводу.

Стоит сказать и о том факте, что рекомендуется использовать двойные розетки. Они дадут возможность уменьшить количество двойников или тройников.
Как розетки, так и выключатели могут иметь герметизацию, а могут и не иметь.

Герметичную электрофурнитуру целесообразно использовать на внешних стенах частного дома, на балконе, крыльце и т. д.

Итак, материалами следует запасаться перед началом монтажа проводки внутри и снаружи частного дома.

Если говорить о принципе прокладки электрической проводки в частном доме, то он мало чем отличается от этого же процесса в стенах квартиры. Главная разница заключается в том, что частный дом может иметь несколько этажей и в нем кроме многих бытовых приборов могут использоваться и мощные электроприборы, которые являются частью систем отопления, водоснабжения или предназначены для некоторых производственных целей.

Еще одной разницей является получение тока от различных источников. Частный дом получает ток от местного трансформатора или от столба электролинии.

Как планировать проводку?

Для того чтобы процесс прокладки проводки был осуществлен очень грамотно и при этом проводка служила в течение большого срока, нужно провести правильное планирование ее проведения. Другими словами нужно составить схему.

Монтаж трех скрытых розеток в стену

Специалисты рекомендуют определиться со списком розеток, светильников, а также всех возможных механизмов и устройств, которые нуждаются в индивидуальном подключении.

Данный список нужно составить для каждой комнаты и каждого вспомогательного здания. При разработке этого списка стоит учесть то, что в будущем список электрических приборов будет только расширяться.

Учитывая это, нужно определиться, куда и каким образом будут подключаться дополнительные приборы.

В процессе планирования размещения розеток стоит также определиться с местом размещения электрических приборов и других электрических «пользователей», которые будут использоваться в будущем.

То есть нужно определиться с тем, где будут размещаться люстры, где будет стоять телевизор, а где будет размещаться холодильник и другие устройства.

Не лишним будет определение мест подключения тех электрических установок, которые будут использоваться за пределами дома, то есть во дворе или на ландшафтном участке.

Когда эту работу сделано, приступают к составлению схемы проводки, которая будет использоваться в частном доме. Составление такой схемы является очень важным. Благодаря ей можно будет определить все необходимое количество материалов.

При этом во время монтажа вы не забудете установить какую-то розетку или провести определенный кабель. Еще одним преимуществом такой схемы является то, что в будущем при проведении ремонта вы будете знать, где проходят все электрические провода.

Благодаря этому будет устранена любая возможность случайного повреждения кабеля во время проведения ремонтных работ.
Какой должна быть разводка?

Стоит отметить, что составление схемы имеет свои секреты. Эти секреты касаются правильности прокладки кабелей и их разводки. Отметим, как правильно делать разводку проводов.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

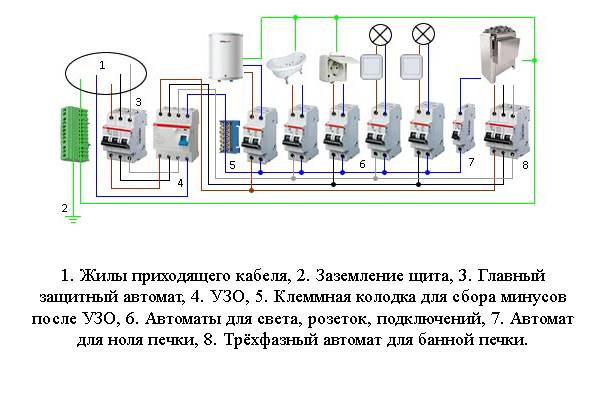

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

Где устанавливать выключатели?

Здесь стоит обратить внимание на том, что требования к прокладке электропроводки в некоторых комнатах являются более жесткими. К списку этих комнат принадлежат те, которые характеризуются постоянным присутствием воды и наличием высокого уровня влажности. Примером является ванная, туалет или прачечная.

Схема подключения выключателя

Главным требованием для этих комнат является вынесение всех выключателей за их пределы. То есть в середине них нельзя монтировать выключатели. Соблюдение этого требования повысит уровень безопасности.

Что касается других комнат, то в них можно использовать выключатели. Желательно, чтобы они находиться на высоте 90-140 сантиметров. При этом расстояние между деревянным дверным коробом и выключателем должно равняться 15-ти сантиметрам.

Выключатель должен находиться с той стороны двери, с которой находится ручка.

Также схема должна предусматривать и контур заземления.

После того, как вы сделали схему проводки, можно приступать к установке каждого провода и всей электрофурнитуры. Одним из главных процессов является монтаж проводки. Он может осуществляться различными способами.

Скрытая электропроводка

Проводку можно монтировать открытым способом и скрывать под штукатуркой. Последний вариант является очень популярным.

Он заключается в установке каждого электрического провода на стену еще до того, как происходит процесс нанесения штукатурки. При этом прокладка должна осуществляться по определенным правилам.

Так, кабель можно прокладывать только в горизонтальном или вертикальном положении. Установка по диагонали нежелательна, а в ванной, туалете или на кухне является запрещенной.

Придерживаясь этого правила, в будущем можно будет легко угадывать место прохождения электропроводов на случай потери схемы.

Прокладку горизонтальной проводки рекомендуется делать под потолком на уровне, который находится на 30 сантиметров ниже. Конечно, в любой комнате будут размещаться розетки. Для них также можно использовать горизонтальную проводку. Однако она должна осуществляться уже на высоте 30 сантиметров от пола.

Что касается вертикальной прокладки кабелей возле угла стены или дверной коробки, то этот процесс может осуществляться на расстоянии 15 сантиметров от них.

После закрепления проводки монтируются распределительные коробки, наносится штукатурка и устанавливаются выключатели и розетки. Теперь вы знаете, как правильно сделать скрытую проводку в любой части частного дома.

Можно также использовать гофрорукава. Их монтируют на стену. Также у их выходов устанавливают распределительные коробки. После этого наносится штукатурка.

В конце через эти гофрорукава можно втянуть необходимое количество электропроводов. Этот вариант имеет много преимуществ. Главное из них состоит в возможности простой замены поврежденного (перегоревшего) электрокабеля без надобности вырывания его из-под штукатурки.

Монтаж открытой проводки

Также в частном доме с помощью своих рук можно установить и открытую проводку (ее фото приводится ниже).

Обычно такой тип электропроводки устанавливается в середине вспомогательных хозяйственных помещениях, на фасадах частного дома и в подвале. Также ее часто используют и в жилых помещениях.

Если говорить о вспомогательных зданиях, то в них может использоваться многожильный электрокабель или большое количество одножильных электрокабелей. Первый тип кабеля монтируется на стену и прикрепляется к ней специальными зажимами. Одножильные электропровода нужно втягивать в гофрорукава.

Использование инсталляционных коробов

Если говорить об открытой проводке электрических коммуникаций внутри частного дома, то для ее монтажа целесообразно использовать инсталляционные коробы.

Инсталляционный короб для розеток

Эти короба имеют достаточно эстетичный вид и используются для монтажа электрической сети после того, как владелец завершил отделку и покраску стен. Благодаря им можно менять электропроводку без разрушения штукатурки стен.

Такие короба могут монтироваться вдоль потолка, пола или дверной коробки. Они могут иметь один, два или больше каналов. Конечно, каждый из этих каналов может быть использован для прокладки различных кабелей.

Материалом, из которого изготавливают инсталляционные короба, является или пластмасса или алюминий. Внутренняя сторона алюминиевого короба покрывается пластмассой.

Нижнюю сторону перфорируют. Стоит отметить, что использование этих коробов является очень выгодным, поскольку их можно легко резать и сгибать. Это дает возможность подгонять их под любые размеры комнат.

Размеры этих коробов могут быть разными. Очень большие короба желательно использовать в тех случаях, когда используется проводка для питания различных видов аппаратуры.

Для того чтобы они не выделялись на фоне интерьера, можно подобрать обшивку или крышку, которые имеют такой цвет, которые соответствует дизайну.
Сверху над этими коробами устанавливаются розетки.

Следует иметь в виду, что каждая розетка, которая устанавливается вместе с открытой проводкой, должна обладать полностью защитным корпусом. Такая розетка монтируется прямо на стену. Такими же являются и требования к выключателям, которые будут использоваться в случае открытой электропроводки.

Использование напольной коробки

Довольно часто частные дома имеют комнаты с большой площадью. И в том случае, если есть необходимость размещения нескольких электроприборов на определенном расстоянии от стены и владелец не желает протягивать кабель по полу, можно встроить в пол напольную коробку. Конечно, кабель будет идти уже под полом.

Использование напольной коробки устранит наличие свободных проводов, которые могут валяться на полу и создавать препятствия во время движения. Такие коробки монтируют в полу и находятся на том же уровне, что и пол.

При этом крышка коробки может быть оформлена в стиле пола. В результате напольная коробка не будет препятствием и не станет вещью, которая портит дизайн. При этом она характеризуется герметичностью, что не создает никаких рисков при влажной уборке.

После того, как были сделаны все монтировочные работы, электропроводку нужно проверить. Этот процесс не должен ограничиваться простым включением светильника и проверкой, светится ли он.

Вам нужно определить, установлены ли все элементы, которые предусмотрены схемой, работают ли УЗО и автоматические выключатели, насколько качественным является соединение заземления. Также следует провести проверку надежности крепления выключателей, розеток и других элементов.

Когда этот процесс сделан, можно считать, что прокладка проводки является завершенной.

Видео. Проводка в частном доме своими руками

---

---

Все секреты прокладки проводки в кирпичном доме, а также необходимые материалы и инструменты Правильная замена проводки в квартире панельного дома — что надо знать и уметь Виды и области применения металлических кабель-каналов Перфорированный кабель-канал для организации проводки в электрошкафах

Определяем расположение проводки в панельном доме

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

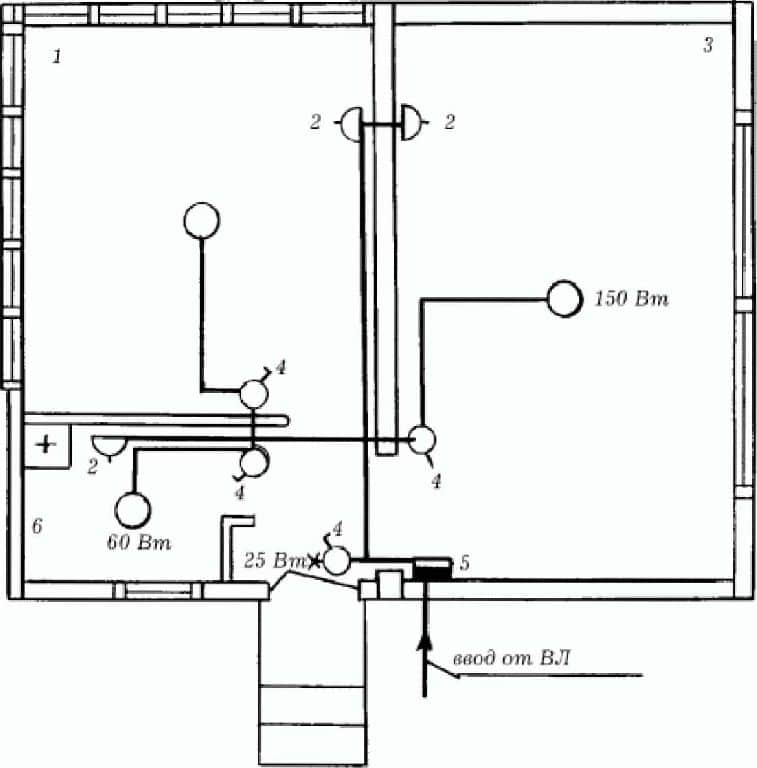

План электропроводки квартиры – пример.

Схема электрической проводки включает в себя следующие элементы:

1. Распределительный щиток, который может быть внутриквартирным или общим.
2. Электрический счетчик для контроля над расходом электроэнергии.
3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Если вы не учтете прокладку компьютерного кабеля и установку роутера для домашней сети, в дальнейшем получите висящие по стене или протянутые по полу провода. В лучшем случае их удастся спрятать в плинтус или зашить в короба.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон. Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Схема разводки слаботочной системы в квартире. Включает в себя три сети: компьютерную, телефонную и телевизионную. Для каждой сети предусмотрены свои виды кабеля и оборудование.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку. К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме, схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

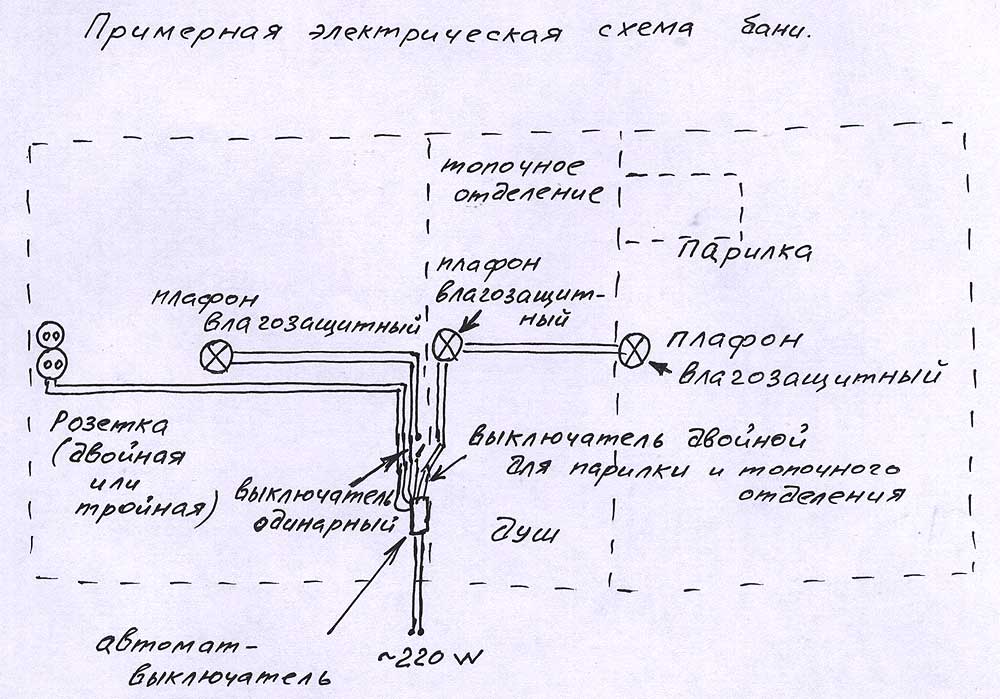

Образец схемы, которую может набросать собственник жилья. Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

• Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
• Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
• Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме. Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Необходимость замены проводки

Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

• Истечение срока эксплуатации проводов.
• Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
• Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки – места их крепления
• Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»- электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Вариант разделения на 4 группы: Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностей. На кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машина.

Санузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защиты. Так как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп.

Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)

• 1 группа – мощная бытовая техника
• 2 группа – кухонная линия
• 3 группа – ванная и туалет
• 4 группа – осветительная система

Далее о каждой электрогруппе более подробно.

Стационарная бытовая техника

Крупная бытовая техника обычно располагается в зоне кухни или санузла. Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)

Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.

К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях. Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.

К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.

Выделенная линия для кухни

Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.

В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств. Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.

Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы. Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.

Одна или несколько осветительных групп?

Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.

Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.

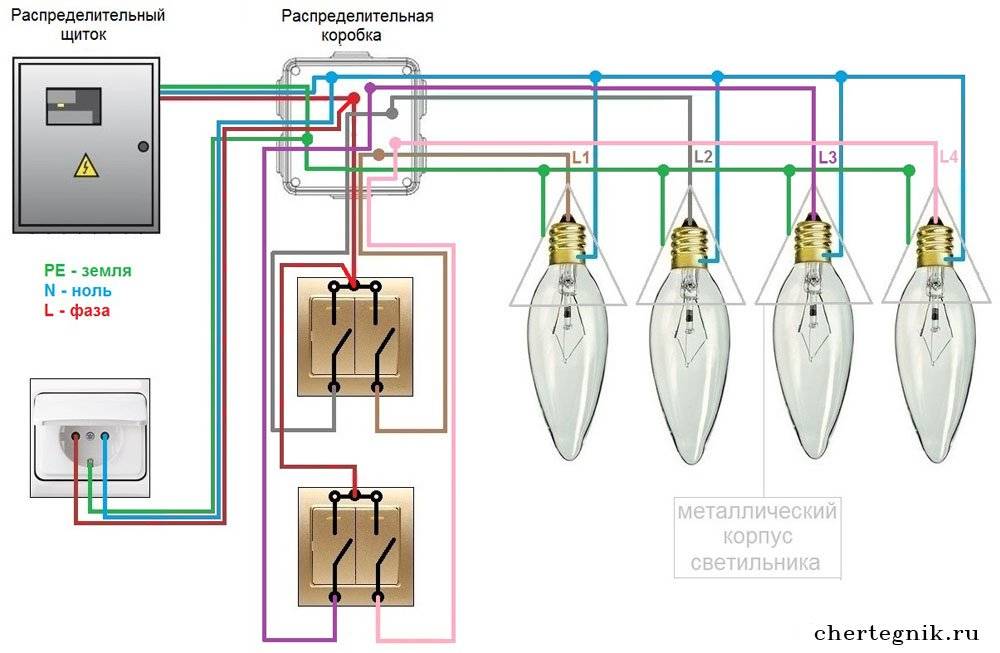

Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей. Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов. Пользование ими во влажной среде опасно. По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

• Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

• Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

Отдельная розетка под стиральную машинку

• Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.
• Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

Монтаж электрической проводки в ванной комнате.

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Лампы рекомендуется использовать те, что работают от напряжения 12В. Все приборы, имеющие металлический корпус должны быть заземлены. Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей. В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта.

Варианты схем электрической проводки для квартир

Рассмотрим конкретные проекты электросетей для квартир. Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.

Однокомнатная квартира

К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.

Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной. На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки.

Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода. Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.

Разделение электрической сети по комнатам. На схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить. Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).

Многокомнатные квартиры квартира

Принцип ничем отличаться не будет. Определяем оптимальную схему. Схема электропроводки в 2-комнатной квартире — образец.

Однако для подключения нескольких комнат стоит учитывать некоторые особенности:

1. Сеть розеток рекомендуется делить на группы по комнатам.
2. Также поступают и с системой освещения.
3. Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
4. Отдельно подключается санузел.

Схема электропроводки в 3x комнатной квартире. Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы. Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями. Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия.

Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон. Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение.

Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью. Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

3 ошибки при замене проводки в панельной квартире

Как найти электропроводку в панельном доме или хрущевке (в балках)

Источники

• https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
• https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
• https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome
• https://dom-data.ru/skhema-provodki-v-panelnom-dome/
• https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html
• https://remont.youdo.com/articles/electric/tipovaya-shema-elektroprovodki-v-kvartire/

Электропроводка в панельном доме, схема

Панельный способ строительства жилья всегда преподносил обитателям квартир советской постройки массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

Как выполнялась проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штробовых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

• Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
• Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
• Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

К сведению! Кроме того, что каналы под электропроводку в панельном доме были низкого качества и забиты отходами бетона, их положение и распределение было, мягко говоря, неоптимальным.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывалась большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

Как укладывается электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали, что позволяло получить экономию – вместо положенных трех метров электропроводки уложить два с половиной. Разницу, естественно, можно было списать для своих нужд.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания  нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки в двухкомнатной квартире панельного дома

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы  дома, даже  внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

1. Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
2. Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
3. Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм²;
4. Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распеделительной коробки.

А так выглядит реальная разводка проводов в двухкомнатной квартире, зарисованная владельцем помещения.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума.

А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

примеры разводки и подключения света

Подключение освещения в современной квартире стало намного сложнее. Если раньше единственным источником света была люстра, то теперь в комнатах ставят дополнительные светильники, выделяют отдельные зоны и используют декоративную подсветку. Кроме того, сейчас подключается много оборудования, что еще больше усложняет систему. Но при этом принципы прокладки проводки остались прежними, если разобраться в них, можно справиться с работой и самостоятельно.

Особенности современной электропроводки

Технологии развиваются быстро и за последние десятилетия они совершили качественный скачок, что отразилось и на проводке. Кроме того, требования к безопасности в наши дни стали на порядок жестче, что отражается на выборе оборудования и кабеля, экономить на этом нельзя. Также нужно учитывать еще несколько аспектов:

1. Рассчитывается ориентировочная нагрузка перед покупкой провода. Его надо брать с запасом, чтобы при подключении дополнительного оборудования не было перегрузок.
2. Подбираются УЗО, автоматы и другие элементы, которые обеспечивают безопасность. Обязательно делается заземление, без этого электроника может просто сгореть во время обычной грозы.

   Устройство защитного отключения (УЗО)

3. Необходимо продумать расположение и количество источников света, а также розеток и выключателей.

   Чем больше источников света в комнате, тем сложнее схема подключения.

4. Чаще всего используется несколько режимов освещения, чтобы создать комфортные условия для отдыха или работы.

Кстати! Стоит установить диммеры – узлы для регулировки яркости света.

Зачем нужна схема проводки

Без четкого плана разводки проводов по квартире не работает ни один профессионал. Когда монтаж проводится самостоятельно, значение проекта еще больше возрастает. Если все изначально сделано правильно, потом не придется портить отделку для прокладки дополнительных проводов или подключать удлинители, которые будут валяться под ногами. Тут надо соблюдать несколько рекомендаций:

1. Заранее продумываются все особенности эксплуатации каждой комнаты. Только после этого можно начинать составлять проект.
2. Центральным элементом является распределительный щиток, от него расходится вся проводка.

   Проектирование начинается с распределительного щитка.

3. За безопасность отвечают автоматы соответствующей мощности, количество рассчитывается отдельно для каждой квартиры.
4. От автоматов прокладываются кабели соответствующего сечения. Их подбирают с запасом, чтобы исключить перегрузки и перегрев.
5. Все разветвления делаются в специальных распределительных коробках. Их расположение также надо отмечать.
6. Подбираются надежные и безопасные выключатели и розетки. Определяется тип освещения, количество и примерное расположение оборудования в каждой комнате.

Составление проекта лучше поручить профессионалам. Тогда он будет сделан в соответствии с требованиями безопасности.

Группы электропроводки

Чтобы упростить поиск неисправностей и обеспечить надежность системы, схема проводки делится на 4 основные группы. Это удобно еще и тем, что в случае проблемы в какой-либо части не нужно полностью обесточивать квартиру, достаточно выключить один автомат.

Пример группировки на 3 х комнатной квартире.

Стационарное оборудование

Сюда входят приборы, которые при работе потребляют много электроэнергии. Чаще всего это стиральная и посудомоечные машины, водонагреватель и т.д. Лучше, если все подобное оборудование будет питаться от отдельного кабеля большого сечения. Это исключит перегрузки и защитит остальную сеть от повреждений.

Обычно эта линия подводится к санузлу или ванной и кухне. Но ограничений нет, можно прокладывать ее везде, где это необходимо. Особенно важно делать обособленную линию, если оборудование подключается напрямую к проводу или розетка находится в труднодоступном месте. Тогда при поломках можно быстро отключить подачу электричества.

Кухня

Сюда тоже чаще всего ведут отдельную линию, несмотря на то, что подведен надежный кабель под стационарное оборудование. Особенностью помещения является то, что в нем одновременно может работать сразу несколько потребителей электроэнергии. Например, миксер, мультиварка, чайник и т.д.

То есть, нагрузки на эту часть проводки неравномерны и сильно варьируются. Кроме того, важно продумать правильное расположение розеток, чтобы они были везде, где это потребуется. При этом необходимо соблюдать нормы безопасности и не располагать проводку близко к плите, а розетки и выключатели рядом с мойкой.

Пример проводки для современной кухни.

Читайте также

Как сделать кухонное освещение — расположение светильников



Освещение и электропитание в жилых помещениях

Количество линий зависит от нагрузки на проводку и количества осветительного оборудования, используемого в каждой комнате. Можно объединить два помещения, если там стоит по одной люстре и несколько розеток.

Если используется люстра, точечные источники освещения и подсветка, лучше разделить помещения, чтобы равномерно распределить нагрузку между ними. Даже если мощность оборудования невелика, но точек подключения много, не стоит объединять комнаты, так как это сильно усложнит схему.

Помещения с повышенной влажностью

В квартире это чаще всего ванная и санузел. Так как в этих помещениях условия эксплуатации сложные, надо выделить на них отдельную линию и соблюдать такие советы:

1. Распределительные коробки размещаются за пределами влажных помещений. Внутрь ванной вводится кабель, который не прерывается до места подключения к светильнику или розетке.
2. Выключатели подбираются со степенью защиты от влаги IP44 и выше. Розетки стоит выбирать с защитой от попадания брызг, чтобы исключить любые проблемы.

   Можно воспользоваться пластиковым защитным корпусом.

3. В ванной и туалете проводка должна быть трехжильной, с проводом заземления.

Ванная – помещение, требующее особого внимания при прокладке проводки.

Лучше устанавливать в ванной и санузле светильники на 12 В, они полностью безопасны.

Читайте также

Выбор освещения для ванной комнаты — какое лучше



Разводка электропроводки своими руками: от схемы до монтажа

Разводка света в квартире состоит из нескольких этапов. Каждый из них важен и любые нарушения могут принести много проблем и создать опасность для жильцов. Поэтому надо разобраться во всех особенностях процесса, чтобы организовать все правильно и не допустить ошибок.

Основные правила

Перед тем, как проектировать систему, следует изучить правила и придерживаться их при прокладке проводки и монтаже светильников и розеток. Все они прописаны в СНиП и другой нормативной документации. При нарушениях придется переделывать работу, поэтому проще изначально сделать все правильно. Нужно помнить следующее:

1. Розетки располагаются на высоте от 50 до 80 см от уровня пола. Это обеспечивает удобство использования и предотвращает попадание воды на контакты при затоплении квартиры. Минимальное расстояние от труб и радиаторов отопления, электрических и газовых плит, других заземленных элементов – 50 см. Провод к розеткам должен идти снизу вверх.
2. Высота расположения выключателей обычно составляет от 60 до 150 см. Располагать их строит так, чтобы было удобно включать при входе в помещение. Проводку в этом случае следует подводить сверху вниз.

   Рекомендуемые стандарты для дверных проемов.

3. Нормой является одна розетка на площадь 6 кв. м. Для кухни число определяется индивидуально, все зависит от количества используемых приборов. Ставить розетки в туалете нельзя, для ванной используют влагозащищенные варианты, которые присоединяются через трансформатор.
4. Все важные элементы системы должны располагаться в местах с удобным доступом. Нельзя закрывать отделкой распределительные коробки.
5. Провод прокладывается только по вертикали или горизонтали. Нельзя срезать углы, это усложнит определение места прокладки кабеля впоследствии.

   Кабельную прокладку нужно пометить на проекте, это исключит повреждения электропроводки при монтаже картин и полок.

6. Изоляция провода, независимо от способа его прокладки, не должна соприкасаться с металлическими элементами конструкции.
7. При прокладке надо соблюдать определенные отступы. Для горизонтальных линий минимальное расстояние до потолка составляет 15 см, до балок и карнизов – от 5 до 10 см, от пола должно быть не менее 15 см. При вертикальной прокладке от проема окна или двери делается отступ от 10 см, если в помещении проходят газовые трубы, минимальное расстояние до них составляет 40 см.

   При составлении проекта надо учитывать требования к расположению кабеля и других элементов.

8. При прокладке нескольких кабелей между ними должно быть расстояние не менее 3 мм, если они крепятся без защитной гофры.

Соединять между собой медные и алюминиевые жилы нельзя.

Читайте также

Какой провод выбрать для проводки в квартире



Расчет освещения

Для каждого помещения установлены нормы освещенности, которых следует придерживаться перед выбором светильников. Все достаточно просто, главное – помнить, что это нижний предел, лучше сделать свет ярче и использовать несколько режимов. Ориентироваться следует на такие показатели:

1. Жилые помещения и кухни – от 150 люксов на квадрат.
2. Детские комнаты – от 200 Лк.
3. Библиотеки и кабинеты – от 300 люксов.
4. Прихожие, санузлы, кладовые, ванные комнаты – от 75 Лк.

Для каждого помещения определяется норма освещенности в люксах.

Чтобы определить мощность светильников, надо умножить норму на площадь в квадратных метрах. Полученный результат и будет ориентиром. Его следует разделить на число источников света, чтобы определить характеристики, исходя из расположения и количества.

Читайте также

Как рассчитать необходимое количество люменов на квадратный метр помещения



Схема подключения

Проект готовится заранее, чтобы проводить работы строго по нему. Тут все зависит от особенностей квартиры, количества комнат, используемого осветительного и другого оборудования. Ниже даны несколько типовых схем, которые можно взять за основу.

Простейший вариант с минимальным количеством проводов, подобные сейчас почти не используются.

Несложная схема для однокомнатной квартиры.

Типовая современная схема для новых квартир.

Один из вариантов проводки для двухкомнатной квартиры.

Разметка расположения проводки и подготовительные работы

Готовый проект используется как инструкция, что упрощает работу. Тут важно придерживаться простых правил:

1. На стенах наносятся линии там, где будут проложены провода. Они делаются по правилам, описанным выше.
2. Для розеток и выключателей делаются отверстия специальной коронкой. Детальное подключение выключателей описано в этой статье.
3. Под проводку надо выбить штробы перфоратором или прорезать болгаркой. Места прохода кабеля через стены просверливаются буром подходящего диаметра.

Штробление стен – самый тяжелый и грязный этап работы.

Работа проста, но при этом пыли будет много, пробить штробы в бетоне сложно.

Читайте также

Варианты современного освещения в квартире



Монтирование проводки

После подготовки поверхностей можно приступать к монтажу и подсоединению всех элементов. Технология зависит от способа прокладки кабеля:

1. Если применяется открытый вариант, провод укладывают в специальных кабель-каналах или используют настенные крепления, на которые накручивают кабель в тканевой оплетке. Важно правильно расположить все элементы, соединения делать только в распределительных коробках, провода стыкуются за счет пайки или специальных клемм.
2. Скрытую проводку прокладывают в штробах, аккуратно фиксируя провода специальными держателями. Все соединения должны быть в распределительных коробках, делать их в стенах нельзя. Выравнивать поверхность можно только после окончания электромонтажных работ и проверки системы.

В видео говорится об общей схеме устройства домашней электропроводки.

Выбор правильной схемы обеспечит удобное и безопасное электрообеспечение квартиры. Особенно важно продумать освещение, так как оно может состоять из нескольких элементов и каждый надо подключать отдельно.

Проводка в доме своими руками

Сегодня трудно представить комфортное существование в доме, оснащенном современной техникой, но не имеющим хорошей электропроводки. Поэтому, если вы желаете сделать жизнь в вашем доме не только удобной, но и безопасной, то, имея старую, ненадежную проводку, во время ближайшего ремонта ее непременно нужно заменить. Тогда появляется вопрос по поводу того, может ли быть сделана проводка в доме своими руками без участия в работе специалистов? Профессионалы заявляют, что выполнить такую работу можно и без образования электрика. Что для этого необходимо? Одним из основных правил является соблюдение всех требований безопасности.

Для того чтобы самостоятельно браться за такую работу, нужно понимать суть и порядок установки системы.

План монтажа

Схема распределения электропроводки

Очень важно составить правильный план помещения, где устанавливается проводка. Если план, по которому проложена старая проводка, удовлетворяет все ваши потребности и соответствует современным требованиям энергопотребления для подключенной новой техники, то можно использовать его. Если же нужна новая схема, то в ней обязательно указывается, где расположены розетки, техника, выключатели, источники света. Электроплита имеет свои особенности подключения, поэтому нужно указать ее отдельно. Следуя совету опытных специалистов, можно разделить всю систему на несколько подсистем, подключив каждую отдельно к щитку. Это позволит устранить неполадку непосредственно в той части, где найдена поломка.

Ванная комната

Розетка в ванной

В этом помещении следует соблюсти все нормы безопасности, чтобы исключить возможность замыканий, и только потом проводить электричество. Поэтому чаще всего проводка в ванной подключается к автомату аварийного защитного отключения.

Монтаж электропроводки

Укладка проводки

Существует несколько способов монтажа:

• Открытый.
• Закрытый.
• Комбинированный.

Первый способ абсолютно не приемлем в ванной, а в квартире он не очень удобен, зато подходит для подсобных помещений. Второй способ предполагает установку дополнительных специальных коробов. Третий вариант самый распространенный и в частном доме, и квартирах. Для этого в бетонных стенах постройки высверливают ниши, куда протягивают провода. Но этот способ требует большей внимательности и затраты сил, кроме того, он весьма шумный и пыльный. Поэтому очень хорошо, если в этом случае остался удобный план прошлой системы электропроводки с готовыми инженерными нишами.

О проводах

Проводка

Если проводка устанавливается полностью новая, то лучше использовать медный провод, так как у него лучшая электропроводность, чем у более хрупкого алюминиевого.

Если меняется только часть системы из алюминиевых проводов, то тогда не стоит покупать медные, а делать всю проводку из проводов однородного металла. Можно попробовать и другой метод – соединить эти два вида винтовым соединением, с прокладкой между ними в виде стальной шайбы. В противном случае, если этого не сделать, из-за разницы свойств этих двух материалов они станут окисляться, и из-за этого будут происходить постоянные сбои и поломки в системе.

Провода следует выбирать такого типа, который не поддерживает горение. Это предотвратит возгорания при коротких замыканиях. Все провода должны быть в защитной оболочке и заизолированы.

Между собой провода лучше спаивать, но это трудоемкая работа, хотя и более надежная, чем установка клемм. Благодаря этому методу отдельные жилы кабеля будут лучше проводить ток в месте спайки, кроме того, такое соединение не станет греться при больших нагрузках.

При установке закрытой проводки нужно учесть все нюансы, так как ниши закрываются слоем штукатурки, краски или обоев. При последующей замене проводки ремонт придется делать заново – полностью или частично.
При тщательном расчете, соблюдении всех норм безопасности, хорошем планировании и четкой последовательности действий, установка проводки в доме самостоятельно пройдет успешно и качественно.

Видео

В этом видеоматериале показано как правильно сделать электропроводку в доме или квартире своими руками.

Разводка электропроводки своими руками — как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

• осветительная группа жилых помещений и коридора;
• подача электричества в комнаты;
• электроснабжение в кухне и коридоре;
• подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
• если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т.д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
4. В месте установки розетки устанавливается подрозетник.
5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

Примеры подключения и инструкции

Примеры подключения и инструкции

Для чего угодно!

Нужна небольшая помощь с проводкой или подключением?

Примеры подключения и инструкции с видео и обучающими материалами

---

Мой сайт посвящен тому, чтобы помочь вам подключиться. Будь то попытка выяснить, что крысиное гнездо за вашим телевизором, или просто переключение настенного выключателя или розетки, я здесь, чтобы помочь.

Я не только покажу вам, как подключить двухпозиционный переключатель или как подключить трехпозиционный переключатель или даже , как подключить розетку , но также научу вас немного теории о том, как схема контролируется. Так что, если вы немного зеленеете, но все же делаете все сами, надеюсь, я смогу предоставить вам основную информацию, необходимую для выполнения работы.

Мое меню слева должно быть самым быстрым методом определения того, что требуется в вашей ситуации, но если нет, у меня также есть список наиболее популярных схем подключения справа.Если ничего не помогает, попробуйте мою страницу Site Map , чтобы найти интересующую вас тему. Вы также можете прокрутить страницу вниз и найти большинство основных тем, обсуждаемых на моем сайте. Я ценю ваш визит и надеюсь, что вы сможете получить ответы, которые ищете, с информацией, которую я предоставляю, о подключении или проводке чего-либо.

Скоро в продаже!

Больше предметов домашней электропроводки.
Видео с пошаговыми инструкциями.
Срочно нужен местный электрик? Нажмите здесь

Правовая оговорка

Заявление об отказе от ответственности, комментарии к этому сайту с инструкциями должны использоваться только квалифицированными специалистами.

Карта сайта

Карта сайта, вот список всех страниц на моем сайте

Схемы подключения

Схемы подключения 2-позиционных переключателей, 3-х позиционных переключателей, 4-х позиционных переключателей, розеток и многого другого.

Подключение 2-позиционного переключателя

Как подключить двухпозиционный переключатель, как изменить или заменить базовый двухпозиционный переключатель включения / выключения

Подключение трехпозиционного переключателя

Как подключить трехпозиционный переключатель, Как подключить цепь трехпозиционного переключателя и научить вас, как эта схема работает.

Подключение 4-позиционного переключателя

Как подключить 4-х позиционный переключатель, Как подключить 4-х позиционный переключатель в цепи 3-х ходового переключателя.

Как установить диммерный переключатель

Как подключить диммерный переключатель, Инструкции по установке диммерного переключателя или замене двухпозиционного переключателя диммерным переключателем

Подключение розетки

Как подключить розетку, Как подключить дуплексную розетку или розетку различными способами.

Провод потолочного вентилятора

Как подключить потолочный вентилятор, один с комплектом освещения, а другой без комплекта освещения.

Электропроводка ландшафтного освещения

Подключение ландшафтного освещения, получите базовые знания о том, как выполнять электромонтаж ландшафтного и садового освещения.

Провод термостата

Как подключить термостат, цветовую кодировку проводки термостата и схемы подключения.

Проведите сушильный шнур

Как подключить шнур сушилки, Как перейти от шнура сушилки с 3 штырями к шнуру с 4 штырями.

Провода к выходу сушилки

Как подключить выход сушилки, Как подключить выход сушилки с 3 контактами и выход сушилки с 4 контактами.

Провод прицепа

Как подключить прицеп, я покажу вам основные концепции и цветовую кодировку 4-проводного, 6-проводного и 7-проводного разъема, используемого для подключения прицепа.

Схема подключения компьютера

Схема подключения компьютера, Как подключить компьютер. Схема подключения, показывающая, какие устройства подключаются к портам с цветовой кодировкой.

Как подключить реле

Как подключить реле. Позвольте мне показать вам, как подключить реле. Инструкция по работе реле.

Схемы компонентов

Схемы компонентов, Как подключить компоненты домашнего кинотеатра. Включая DVD-рекордеры, blue-ray и объемный звук.

Магазины «Сделай сам»

Магазины «Сделай сам», Список магазинов How-To-Wire-It.com для всех ваших товаров для самостоятельного изготовления.

Другие ресурсы

Другие ресурсы, ссылки на качественные веб-сайты с дополнительной базовой информацией о домашней проводке.

Найти местного электрика

Найдите местного электрика, Найти местного электрика легко с Networx.Теперь, имея огромное количество последователей, вы можете найти электрика прямо в вашем районе.

Ссылка на нас

Ссылка на нас, добавьте ссылку на мой сайт на свой сайт или в блог и предоставьте вашим посетителям дополнительный контент.

Я люблю SBI

I Love SBI, Site Build Это позволяет вам наслаждаться жизнью и жить, руководствуясь собственными увлечениями.

Обо мне

Обо мне и как подключиться к It.com

Описание вашей домашней электросистемы

Предпосылки: понимание вашей электрической системы

При поиске и устранении неисправностей в электросети в доме вы можете избежать серьезных разочарований, изучив или проанализировав информацию о своей электрической системе.Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Заявление об ограничении ответственности.

Меню страницы

См. Также: Как дела идут не так

Ваша домашняя электрическая система: Электроэнергия течет к вашим осветительным приборам и приборам от энергокомпании через вашу панель, ее выключатели, через ваши цепи и обратно. Вот схематическое изображение всех основных частей вашей домашней электрической системы.

На этих путях есть много соединений, которые могут быть нарушены или выходить из строя, и есть много способов, по которым электричество может уйти туда, куда вы этого не хотите.Смотри мой Электричество загадочно? статья и мой Электрика как статья на втором языке.

Энергетическая компания: Электроэнергетическая компания и ее распределительная система обеспечивают электропитание по проводам, переключателям и трансформаторам от электростанции до точки подключения в вашем доме.

Сама система коммунального обслуживания может иметь проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя останавливать подачу электроэнергии, но другие соединения, разорванные линии, штормы, недостатки или ошибки могут иногда приводить к возникновению необычных напряжений в вашей системе, что может привести к повреждению ее частей.Чувствительность домашнего электронного оборудования к этому заставила нас больше осознавать эту возможность, так что наши устройства защиты от перенапряжения стали обычным явлением. Но от некоторых скачков напряжения сложно защититься, и они могут быть похожи по своим эффектам на удары молнии.

Эта диаграмма дает более подробное представление об источнике 120 и 240 вольт в трансформаторе компании.

Ваша главная панель: Ваша центральная панель выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых выходит из собственного автоматического выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Автоматический выключатель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. На этой диаграмме сравнивается основная панель в том виде, в каком я ее до сих пор изображал, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он мог быть возле счетчика энергокомпании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив питание в вашем доме.

Цепи: Цепь — это путь, по которому электрический ток может течь от источника электричества и к нему. Эта концепция нуждается в некотором пояснении. Если бы это всегда было так просто, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, тогда работу или неисправность цепи было бы легко понять. Но не все так просто. Эта диаграмма позволяет проследить путь одной цепи по мере ее прохождения через вашу систему:

Код и соглашение определяют домашнюю цепь как имеющую источник на одном из автоматических выключателей или предохранителей дома.Тогда, взяв это за исходное место источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают в себя ответвления, подобные ветвям дерева.

По коду, выделенная цепь используется для каждого из наиболее крупных приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка; эти, а также электрические нагреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт вместо 120 вольт, используемых в большинстве других устройств. Для каждой посудомоечной машины, печи для утилизации отходов, газовой или масляной печи и стиральной машины обычно предусматривается выделенная цепь на 120 вольт.Большинство других 120-вольтовых цепей имеют тенденцию обслуживать несколько (от 2 до 20) лампочек и розеток. Обычно есть две цепи для розеток в кухне / столовой, и в них используется более тяжелый провод, способный пропускать ток 20 ампер.

Цепи, обслуживающие более чем одну розетку или свет, передают питание в последовательные места посредством соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой одной цепи есть много мест, где электричество может не пройти — — от автоматического выключателя и его соединений, через ряд соединений в устройствах и коробках, через переключатели и контакты розетки, в которую вы что-то вставляете.Устранение проблем с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Нужна помощь по Как маркировать схемы вашей панели?)

Иногда поведение электричества в доме объясняется сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу определенного размера или душевую насадку (сопротивление) может привести к определенной скорости потока (тока), и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что будет означать схема — с точки зрения сантехники? Напор воды заканчивается у раковины или на лужайке за спринклерной системой. Возврат воды обратно в резервуар очень круговой. Электропроводка — это более плотная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять, как работают разные провода в цепи, сначала рассмотрим использование терминов. Поскольку в доме подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в аккумуляторах и автомобилях.Вместо этого энергетическая компания предоставляет электричество, которое будет течь туда и обратно 60 раз в секунду. Электроэнергия проходит через трансформатор, с одной стороны, и работающие предметы домашнего обихода, с другой стороны, по непрерывным путям между ними.

Два вывода трансформатора изолированы от земли, а третий заземлен. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что даже слегка связано с землей (например, мы!), При прикосновении к горячему проводу, вместе с землей создает случайный путь для прохождения электричества между этим проводом и «заземленный» вывод трансформатора.(Смотрите это очень хорошо Изображение потрясений по типу инженера).

Горячий провод цепи — это, можно сказать, половина пути, который проходит цепь между источником электричества и рабочими элементами («нагрузками»). Другая половина, в случае цепи на 120 В, — это «нейтральный» провод. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другой горячий провод идет от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою работу.

Горячие провода разводятся в вашем доме от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, и никогда не зеленые или оголенные. Заземленные нейтральные провода в вашем доме также разводятся от вашей панели, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, может шокировать вас.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут, и отличить их от нейтрали и заземления.

Помимо черного, красного и белого проводов, кабели в домах, проложенных с 1960-х годов, также содержат оголенный или зеленый провод «заземления». Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути обтекания цепи. Вместо этого он предназначен для соединения с металлическими частями осветительных приборов и приборов, чтобы обеспечить путь «к заземлению», если горячий провод должен контактировать с такими частями; в противном случае мы с вами могли бы быть лучшим из возможных путей.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути, по которым проходит нормальный ток и короткое замыкание на землю 🙂

Другими словами, когда заземляющий провод действительно проводит ток, он заботится об опасной ситуации; Фактически, он обычно внезапно несет такой большой поток, что вызывает срабатывание выключателя цепи, тем самым также предупреждая нас о том, что проблема требует внимания.

Коммутация: По правилам, соглашению и уважительным причинам, предполагается, что коммутировать только горячие провода, а не нейтраль или землю.На этой схеме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое продолжает нагревание горячего провода до, скажем, света или же прекращает это нагревание. Таким образом, черный или красный провод между переключателем и его индикатором не всегда на самом деле горячий; когда он не горячий, его цвет остается в силе, чтобы напоминать нам, что иногда он будет горячим. Существует форма переключения, при которой два или более переключателя могут управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один выключатель продолжает нагревать другой по одному или другому из двух «путевых» проводов, которые проходят между переключателями; последний выключатель подключает горячего или незнакомого путешественника к свету, тем самым активируя свет или нет.Я даю больше Обсуждение и схемы 3-х позиционных переключателей.

Другие специализированные переключатели включают диммеры, датчики движения, фотоэлементы, таймерные переключатели, термостаты и переключатели «умного дома» (X-10). Вы можете получить мои советы по этому поводу на Автоматика управления.

Тур по цепи: Здесь вы увидите электрическую схему дома, но не всего дома. Есть схемы (вот Предварительный просмотр) переключаемой розетки, трехпозиционных переключателей, серии розеток и всех связанных с ними выключателей и лампочек.Чтобы вы могли испытать все тонкости схемы на практике, возьмите Тур. (Те, кто любит головоломки, найдут даже три задачи по устранению неполадок в конце тура). Затем, чтобы сравнить эту же схему, которая подключается в электрических коробках, с тем, как ее кабели будут проложены в определенном наборе комнат в доме, перейдите к Схема разводки. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них то, что вы найдете в своем собственном доме.

Для продвинутых. Работая с более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебное пособие по подключению в электрических коробках. И у меня есть эта страница, полная Диаграммы соединений, которые показывают большинство возможных способов подключения проводов к розеткам, осветительным приборам и распределительным коробкам.

«Лучше всего [черт возьми] позвонить или зайти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет — что мне неудобно! Это мало чем отличается от прогулки в ресторан с собственной ветчиной. и яйца !! (смеется) Точно так же, я не чувствую желания платить «полную перевозку» за звонок в службу поддержки — не потому, что я скряга, а потому, что я всегда ненавижу, когда меня «ущемляют» за то, что Я, вероятно, смог бы справиться с этим, используя лишь немного посторонних знаний и помощи! » -Rich

«Я подумал, что наверняка в Интернете будет куча информации о базовой домашней электропроводке? Проблема в том, что ЕСТЬ куча информации, но она не находится в одном месте и не доступна для неспециалистов.По крайней мере, так было до тех пор, пока я не нашел ваш сайт. Наконец-то появилось место, где была вся необходимая информация, которую я искал, и она была представлена ​​в красивой логической и простой для понимания форме »-Tom

« Абсолютно лучший сайт по домашней электротехнике, который я мог найти в сети. Схема с пошаговым чтением помогла мне наконец понять основы домашней электропроводки », — Тодд, WI

© 2005-2020 Лоуренс Димок

Схема подключения

— все, что вам нужно знать о схеме подключения

Что такое электрическая схема?

Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи.Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.

Когда и как использовать электрическую схему

Используйте электрические схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства. Также они пригодятся при ремонте.

Любители DIY используют электрические схемы, но они также распространены в домостроении и ремонте автомобилей.

Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов с помощью схемы подключения, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

Как нарисовать принципиальную схему

SmartDraw поставляется с готовыми шаблонами электрических схем. Настройте сотни электрических символов и быстро вставьте их в схему подключения. Специальные ручки управления вокруг каждого символа позволяют при необходимости быстро изменять их размер или вращать.

Чтобы нарисовать провод, просто щелкните параметр Draw Lines в левой части области рисования. Если щелкнуть линию правой кнопкой мыши, можно изменить цвет или толщину линии, а также при необходимости добавить или удалить стрелки.Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы переместите провод.

Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Дополнительно . Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

Щелкните Set Line Hops в SmartPanel, чтобы показать или скрыть линейные переходы в точках пересечения. Вы также можете изменить размер и форму лески.Выберите Показать размеры , чтобы показать длину проводов или размер компонента.

Щелкните здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные и другие электрические схемы.

Чем электрическая схема отличается от схемы?

Схема показывает план и функции электрической цепи, но не касается физического расположения проводов. На схемах подключения показано, как соединяются провода и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

Чем электрическая схема отличается от графической схемы?

В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для отображения компонентов. Графические схемы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

Стандартные символы электрических схем

Большинство символов, используемых на электрической схеме, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет разрывом линии с линией под углом к ​​проводу, очень похоже на выключатель, который вы можете включать и выключать.Резистор будет представлен серией волнистых линий, символизирующих ограничение тока. Антенна — это прямая линия с тремя маленькими линиями, отходящими на ее конце, очень похожая на настоящую антенну.

• Провод, токопроводящий
• Предохранитель, отключается, когда ток превышает определенную величину
• Конденсатор для хранения электрического заряда
• Тумблер, останавливает ток при открытии
• Кнопочный переключатель, на мгновение разрешает ток при нажатии кнопки, прерывает ток при отпускании
• Аккумулятор, накапливающий электрический заряд и вырабатывающий постоянное напряжение
• Резистор, ограничивает ток
• Провод заземления, используемый для защиты
• Автоматический выключатель, используемый для защиты цепи от перегрузки по току
• Индуктор, катушка, создающая магнитное поле
• Антенна, принимает и передает радиоволны
• Устройство защиты от перенапряжения, используется для защиты цепи от скачков напряжения
• Лампа, излучает свет при протекании тока через
• Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
• Микрофон, преобразует звук в электрический сигнал
• Электродвигатель
• Трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот
• Наушники
• Термостат
• Электророзетка
• Распределительная коробка

Примеры электрических схем

Лучший способ понять электрические схемы — это посмотреть на несколько примеров электрических схем.

Щелкните любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

Системы электропроводки и методы электропроводки

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами. Электропроводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами.Если электрическая проводка выполнена неправильно или без соответствия каким-либо стандартам, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / прибора или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Перед выполнением фактических монтажных работ для жилой, коммерческой или промышленной электропроводки необходимо учесть несколько факторов. Эти факторы включают тип конструкции здания, тип потолка, конструкцию стен и пола, методы электропроводки, требования к установке и т. Д.

Давайте вкратце обсудим некоторые основы электропроводки, то есть концепцию электропроводки, необходимые шаги, применяемые методы и распространенные типы электропроводки.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя или руководство по электрическому подключению. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, связанный с электромонтажом сети переменного тока, обязательно обратитесь за помощью и советом к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

1. Всегда используйте защитные средства, такие как очки, перчатки, обувь и т. Д., И избегайте любого прямого контакта с цепями под напряжением или под напряжением.
2. Иметь навыки и методы, чтобы различать открытые токоведущие части электрического оборудования.
3. Отключите источник питания при установке или подключении проводов.
4. Мощность, подаваемая в установку, должна контролироваться с помощью главного распределительного щита, который должен состоять из автоматического выключателя.
5. Электропроводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
6. Используйте токопроводящие ручные инструменты, на которые они рассчитаны, для выполнения электрических работ.Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится и вызовет поражение электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Электроэнергетический совет / отдел обеспечивает подачу электроэнергии до внешних помещений потребителя (жилых, коммерческих или промышленных). Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита / распределительного щита различные типы электрических нагрузок, такие как вентиляторы, освещение, комнатные охладители и холодильники, подключаются через соответствующие цепи и электрическую проводку.


Существуют различные типы проводов, используемых для подключения нагрузок к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка — важная часть здания, будь то жилое здание (отдельные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (фабрики).Существует несколько способов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки. Итак, очень важно понимать, какие типы систем электропроводки подходят для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

• Стоимость системы электропроводки
• Тип используемых проводов / кабелей
• Качество проводов
• Тип нагрузки (легкая, HVAC, двигатели и т.п.)
• Безопасность электропроводки
• Возможность будущих модификаций / расширений
• Срок эксплуатации
• Строительство здания (деревянное, бетонное, кирпично-строительное и т. Д.)
• Пожарная безопасность

Независимо от типа Электропроводка и выбор провода, система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет системы электропроводки (или, по крайней мере, их классификацию).Вот некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. Д.

Проводка в свинцовой оболочке

Давайте теперь посмотрим на эти системы проводки / установки по очереди.

Проводка с планками

В этом случае фарфоровые, деревянные или пластиковые планки крепятся к стенам или потолку через равные промежутки времени, т.е.е., 0,6 м между каждой планкой. Кабели с ПВХ изоляцией проходят через отверстия каждой планки, и, следовательно, планка поддерживает и удерживает провод.

Это недорогой метод электромонтажа, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.


Проводка кожуха и заглушки

В этом случае кабель проходит через деревянный кожух с канавками. Деревянный кожух подготовлен таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели.Деревянный кожух крепится к стене или потолку саморезами.

После размещения кабелей в пазах корпуса на него надевается деревянный колпачок с пазами, закрывающий кабели. Это тоже дешевая система электропроводки, но при коротком замыкании велик риск возгорания.

Электропроводка с обрешеткой

В этом случае изолированные провода проходят через прямые деревянные рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам при помощи дюбелей и шурупов. Кабели крепятся к обрешетке с помощью зажимов из луженой латуни.

Эти зажимы крепятся к обрешетке с помощью нержавеющих гвоздей. Этот монтаж проводки прост и дешев, по сравнению с другими системами электропроводки, а также требует меньше времени на установку. В основном они используются для установки внутри помещений.

В этом типе проводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

Кабельная проводка

В этой проводке кабели из ПВХ прокладываются либо через трубы из ПВХ, либо через стальные трубы.Эта проводка из кабелепровода может быть либо поверхностной, либо скрытой.

Если трубопроводные трубы проложены по поверхности стен и потолка, это называется поверхностной разводкой кабелепровода. Если кабелепроводы проложены внутри поверхности стен и потолка и покрыты штукатуркой, это называется скрытой проводкой кабелепровода.

Поверхностная проводка кабелепровода используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка — самый популярный и распространенный способ электромонтажа жилых домов.Электропроводка из кабелепровода — самый безопасный способ подключения, а также красивый внешний вид (скрытая проводка из кабелепровода).

Проводка в свинцовой оболочке

Этот метод подключения также аналогичен проводке CTS / TRS, за исключением типа провода / кабеля. В этом случае электрический проводник сначала изолируют вулканизированной индийской резиной, а затем покрывают оболочкой из свинцово-алюминиевого сплава (95% свинца и 5% алюминия).

Подобно проводке с планками, эта проводка также проходит на деревянной обрешетке и фиксируется с помощью луженых зажимов.

Типы чертежей

Электрические чертежи играют важную роль в электромонтажных работах, поскольку они передают информацию о подключении различных устройств и оборудования к сети. Информация на чертежах дает полный дизайн или план электромонтажа, а также помогает собрать различное оборудование.

Некоторые электрические схемы описаны ниже. Прежде чем узнать об этих схемах, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания электрических соединений.Ознакомьтесь с различными символами электропроводки.

Блок-схема

Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, показывающими взаимосвязь между блоками.

Эта диаграмма обычно рисуется до реализации принципиальной схемы. Он не дает подробной информации о системе, а также оставляет информацию о более мелких компонентах.И, следовательно, большинство технических специалистов имеют ограниченный интерес к этой диаграмме.

Схема (схема)

Здесь электрическая схема представлена ​​графически в упрощенном виде. Он включает информацию о положении (в мм, см или м) различных элементов, таких как осветительные приборы, розеточные коробки, распределительные коробки, потолочные вентиляторы и т. Д.

Линейная диаграмма

Это упрощенное обозначение электрической системы, а также называется Однолинейной диаграммой или Однолинейной диаграммой.Это похоже на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, переключатели, фонари, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими обозначениями.

Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

Линейная диаграмма фактически получена из блок-схемы. Он не дает никакой информации о компоновке частей и их подробной информации о подключении компонентов.

Однако вы можете выполнить электромонтаж, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

Схема электрических соединений

Схема электрических соединений представляет собой графическое изображение цепи, которая показывает проводку между частями или элементами или оборудованием.

Предоставляет подробную информацию о проводке, чтобы можно было легко понять, как установить соединение между устройствами.Он включает в себя взаимное расположение, расположение устройств, а также клеммы на устройствах.

На нем показаны источники питания и заземляющие соединения, функции управления и сигнализации (с упрощенными формами), завершение неиспользуемых контактов и выводов, соединение с помощью вилок, блоков, розеток, клеммных колодок, вводов и т. Д.

Схема подключения

Это список кабелей или проводов, используемых в установке, с указанием номера, длины, типа и количества снятия изоляции, необходимого для пайки кабеля.Он дает дорожки качения провода, а также точки начала и окончания.

В некотором сложном оборудовании таблица соединений показывает взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета, размер и т. Д. Проводов.

Список деталей

Хотя это не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная диаграмма и блок-схема.

Дает информацию о типе компонентов схемы с их номерами позиций. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или приведенный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

Подготовка электропроводки

Поскольку мы обсуждаем последовательность шагов при электромонтаже, например, понимание безопасности, знание типов систем электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электропроводки является подготовка провода или кабели и электрические инструменты.

Подготовка проводки включает следующие соображения.

1. Типом проводника может быть одинарный сплошной провод или многожильный провод (который состоит из нескольких тонких опор). Одинарные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, у подрядчиков по переключению питания. Для электрических установок предпочтительны в основном многожильные проводники.
2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. Д.
3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, например, коричневый для фазного провода, синий для нейтрали, зеленый для заземления и т. Д. Щелкните здесь, чтобы кратко узнать о цветах проводов или кабелей.
4. Для выполнения монтажных работ требуются различные основные электрические инструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. Д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электрические инструменты, щелкнув здесь.
5. Выбирайте такие компоненты, как электрические коробки, переключатели, розетки и т. Д., В зависимости от их размера и номинальных характеристик.
   Начните соединять компоненты вместе, следуя схемам подключения. После того, как компоненты, инструменты и кабели выбраны, учитывая и соблюдая безопасность персонала и оборудования, приступайте к установке.

Типы электропроводки

Мы знаем, что электрическая цепь — это замкнутый путь, по которому электричество течет от фазы или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

По пути электрический тракт может состоять из приспособлений, переключателей, розеток, распределительных коробок и т. Д. Таким образом, проводка может быть проложена через эти элементы до фактического соединения с устройством или устройством.

В основном, проводка делится на два типа в зависимости от того, как устройства запитаны или подключены к источнику питания. Это:

• Параллельная проводка
• Последовательная проводка

При параллельной проводке несколько устройств в установке получают питание от одной цепи.Это наиболее распространенная электропроводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

В этом случае фазный (или горячий) и нейтральный кабели проложены через электрические коробки (распределительные коробки), от которых ответвляются отдельные розетки, приспособления и устройства.

Последовательная проводка — это редко используемая проводка, при которой горячий провод проходит через несколько устройств, а затем последняя клемма устройства подключается к нейтральному проводу.Это похоже на старые рождественские огни или последовательную проводку огней, в которых одно перегорание лампы приводит к отключению всей сети.

Примеры электропроводки

Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров схем электропроводки, которые обычно используются в наших домах / офисах.

Одиночная лампа (или любая другая нагрузка), управляемая односторонним переключателем

В этом случае горячий провод подключается к одной клемме переключателя, а другая клемма переключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы подключается к нейтральному проводу, как показано на рисунке.

Две лампы, управляемые односторонним переключателем

В этом случае две лампы подключаются параллельно проводам питания (фаза и нейтраль), которые прокладываются с помощью одностороннего переключателя, как показано на рисунке.

Одиночная балка, управляемая двухпозиционными переключателями

Эта проводка также называется лестничной проводкой. В этом случае лампочка / лампа управляются из двух разных мест / источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальнях для включения / выключения лампы от двух источников (у кровати и на распределительном щите).Подключение переключателей к лампе показано ниже.

Электропроводка склада

Электропроводка этого типа используется в больших подъездах, длинных переходах, складах и туннельных сооружениях с большим количеством комнат или участков. Он следует линейной последовательности переключения огней с одного конца на другой.

Когда человек покидает одну комнату и входит в другую, поворот переключателя света выключает лампу предыдущей комнаты, а лампы присутствующей комнаты — ВКЛЮЧАЕТСЯ.Он выключает одну лампу и включает другую. Принципиальная электрическая схема для электропроводки склада показана ниже.

Люминесцентная лампа, управляемая односторонним переключателем

Переключение люминесцентной лампы с помощью одностороннего переключателя через балласт и конденсатор показано на рисунке ниже. В этом случае фазный провод подключается к одному концу переключателя, а другой конец переключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

Розетка Розетка Проводка

Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Одинарное гнездовое соединение и радиальное гнездовое соединение показаны на рисунке ниже.

Электропроводка платы переключателя управления

Принципиальная схема панели переключателя управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и лампочка управляются соответствующими переключателями.

Заключение

Это простое учебное руководство по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, различным типам используемых электрических чертежей, а также нескольким примерам схем / схем электропроводки.

Типы электропроводки

Схемы параллельного и переключающего подключения

Объяснение различий между тремя типами проводки: параллельным, переключаемым и последовательным

Электрическая цепь — это замкнутая цепь, по которой непрерывно течет электричество от источника через горячий провод к устройству, которое нужно запитать, а затем снова к источнику через нейтральный провод.Вдоль цепи могут быть приспособления, розетки и / или переключатели (защищенные корпусными коробками), соединенные параллельной или последовательной проводкой.

Проводка может быть проложена любым из нескольких способов. Например, кабель переключателя может проходить через распределительную коробку и затем к свету, или он может проходить через свет к распределительной коробке через «петлю переключателя». Другие провода могут проходить либо через распределительную коробку, либо через корпусную коробку, либо через обе, некоммутируемые, по пути к питанию различных устройств по линии.

Параллельная проводка

В большинстве домов проводка параллельна, то есть несколько устройств получают питание по одной цепи. И горячий, и нейтральный провод проходят через различные корпуса по пути и отходят к отдельным светильникам и розеткам.

Электропроводка переключателя

Переключатели, которые устанавливаются на горячих проводах, позволяют или запрещают прохождение тока к свету или другому устройству. Переключатель с ножевым лезвием (показан справа) показывает положение переключателя, когда он замыкает цепь, позволяя электричеству питать устройство.На приведенном ниже рисунке показано положение переключателя, когда он прерывает прохождение тока от горячей шины, предотвращая прохождение электричества. Схема подключения серии

Схема подключения серии

Этот тип подключения редко используется, потому что он работает то же самое, что и рождественские огни в старинном стиле — когда горит одна лампочка, ни одна не загорается. Последовательная проводка направляет горячий провод через несколько устройств, а затем присоединяется к нейтральному проводу, который ведет обратно к источнику.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет в качестве строительного редактора Sunset Books, старшего редактора Home Magazine, автора более 30 книг по благоустройству дома и автора бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне Вандерворте

Схема электропроводки дома

В этой статье показан цветовой код прямого или прямого кабеля со схемой подключения. В области компьютерных сетей прямые кабели используются для соединения различных сетевых устройств друг с другом. При подключении маршрутизатора

• к коммутатору
необходимо использовать прямой кабель.
• ПК к коммутатору

Большинство коммутационных кабелей, используемых в настоящее время в мире сетевых технологий, являются прямыми кабелями.
Кабели UTP (неэкранированная витая пара) используются для изготовления прямых кабелей. Ниже приведена диаграмма того, как выглядит кабель UTP

. Оба конца этих кабелей UTP обрезаны на разъеме RJ45 (Registered Jack 45).
На приведенной выше схеме кабелей UTP видно, что в нем восемь маленьких проводов, эти восемь маленьких проводов скручены в четыре пары. Каждая пара имеет разную цветовую схему. В традиционных сетях 10/100 Мбит / с для отправки и приема используются только две пары проводов, тогда как в новом гигабитном стандарте все четыре пары используются для передачи данных.
Чтобы понять, как работают эти типы кабелей, важно хорошо понимать цветовую кодировку прямого кабеля.

Стандарты цветового кода прямого кабеля:

Для прямых кабелей используются два стандарта цветовой кодировки: EIA / TIA 568A и 568B. Эти стандарты цветового кодирования говорят, какой цвет связан с каким концом. Теперь мы подробно рассмотрим эти стандарты проводки.

T568A Цветовая кодировка Стандарт

В наши дни этот стандарт цветового кодирования не получил широкого распространения.Ниже представлена ​​схема цветовой кодировки прямого кабеля в соответствии со стандартом 568A.

Далее мы проиллюстрируем отправляющие и принимающие контакты в стандарте цветового кодирования 568A.

Контакт Нет Цвет провода Передача / Прием
1 Белый / Зеленый Передающий
2 Зеленый Передающий
3 Белый / оранжевый Прием
4 Синий —
5 Белый / Синий —
6 Оранжевый Прием
7 Белый / Коричневый —
8 Коричневый —

T568B Цветовая кодировка Стандарт

Это наиболее широко используемый стандарт цветового кодирования современной эпохи.В наши дни почти все прямые кабели соответствуют стандарту цветовой кодировки T568B. Ниже приведен цветовой код прямого кабеля и схема подключения по стандарту 568B.

Далее мы проиллюстрируем отправляющие и принимающие контакты в стандарте цветовой кодировки 568B

Контакт Нет Цвет провода Передача / прием
1 Передача белого / оранжевого цвета
2 Передача оранжевого
3 Прием белого / зеленого
4 Синий —
5 Белый / синий —
6 Зеленый прием
7 Белый / Коричневый —
8 Коричневый —

Он называется прямым кабелем, поскольку все провода подключаются к одним и тем же контактам с обеих сторон проводов.Вы можете видеть это на обоих рисунках 568A и 568B.
Между 568A и 568B нет большой разницы, на диаграммах выше видно, что поменяны местами только зеленые и оранжевые пары, остальные комбинации остаются прежними.
Важно помнить, что независимо от того, используете ли вы 568A или 568B, убедитесь, что оба конца провода соответствуют одному стандарту. Это означает, что если один конец провода имеет стандарт 568A, другой конец также должен иметь 568A, и наоборот.

Автоматический кроссовер интерфейса, зависящий от среды (Auto-MDIX)

Сегодняшние устройства становятся интеллектуальными благодаря внедрению стандарта Auto-MDIX.С помощью Auto-MDIX устройства могут автоматически настраивать отправляющие и принимающие контакты. Таким образом, любой провод можно использовать для подключения одинаковых или разных устройств.

Вас интересует:

Home Electrical Plan — Бесплатное программное обеспечение для создания электрических схем

Вид бесплатного программного обеспечения Kozikaza для электрических схем

Инструмент, созданный, чтобы помочь вам разработать электрический план вашего дома

Электроэнергетический проект? Kozikaza поможет вам с совершенно бесплатным программным обеспечением для планирования электрического дома, доступным в Интернете и простым в использовании.

Придумать план электроснабжения здания или переделать электричество в старом доме может быть сложно, если вы не занимаетесь бизнесом. Если вы хотите решить эту проблему в одиночку, вам может пригодиться виртуальный план электроснабжения . установить розетку? Как я могу оптимально подключить точку и ее элементы управления? Как я могу быть уверен, где находится различное электрическое оборудование? Если у вас есть эти вопросы, наша программа для создания электрических схем создана для вас!

Независимо от того, проводите ли вы ремонт старого дома, чтобы привести его в соответствие с последними стандартами в области электротехники, или проводите электромонтаж в новом доме, это позволит вам просто работать над своим планом.Вы сможете протестировать различные варианты и выбрать наиболее подходящий для вас.

Разработайте свой электрический план

100% бесплатно — 100% онлайн

От плана вашего дома до вашей электрической сети за несколько кликов

Обзор проекта электрического плана дома с помощью электрического программного обеспечения Kozikaza

Наши архитекторы разработали для вас бесплатный, полный 2D и программное обеспечение для 3D-проектирования дома. Это позволяет вам создать свой виртуальный дом и напрямую интегрировать ваш электрический план .

После того, как вы смоделировали свой дом, нарисовав стены, двери и окна, и обустроили его комнату за комнатой, используя наш каталог 3D-объектов, вы можете переходить к плану электрической схемы.

Затем добавьте различные элементы на свой план, используя электрических символов : розетка, телефонная розетка, cmv, выключатель, световые точки, электрическая панель, радиатор … Затем в несколько щелчков мыши представьте символических ссылок между электрические элементы и их команды.

Результат: Всего за несколько щелчков мышью вы создадите план электромонтажа своего дома и сможете спокойно приступить к электромонтажным работам! С Kozikaza легко создать свой электрический план!

.log (‘

Комплексное программное обеспечение для простого проектирования электрического плана вашего дома

Набор символов электрического плана Kozikaza

Наш каталог предлагает множество электрических символов для создания электрического плана вашего дома с помощью нашего программного обеспечения CAO . Вы найдете следующие символы, например: электрический распределительный щит, символ высокой электрической розетки, низкий уровень электрической розетки, мультимедиа, одинарный и двойной переключатель, с кнопкой или переключателем со световым индикатором и т. д.

• Бесплатно

  Бесплатное программное обеспечение с неограниченными планами


• Простой

  Интуитивно понятный инструмент для подготовки вашего проекта электроснабжения


• Онлайн

  План доступен без загрузки программного обеспечения

Создайте свой электрический план

Шаги по разработке плана электрического монтажа вашего дома:

• Шаг 1. Создайте 3D-план

  Дизайн и организуйте свой дом:

  Расположите все электрические компоненты y Вам нужно: мебель, бытовая техника, электроприборы и т. д.

• Шаг 2: Разработайте свой электрический план

  Перейдите к электрической схеме в меню здания:

  Разместите свой компонент на плане с помощью электрических символов и создайте связи между ними.

• Шаг 3: Персонализируйте свои электрические компоненты

  Вы можете изменить свойства компонентов:

  Высота установки, ток и т. Д.
  Совет: Чтобы работать быстрее, вы можете дублировать компоненты и удалять их одним щелчком мыши

• Шаг 4: Создать группу элементов

  Создать группу элементов:

  Легко сгруппировать различные электрические элементы, которые вы хотите добавить в план

• Шаг 5: Получите список электрических элементов

  Получите сводку всех элементов вашего плана:

  Список покупок Kozikaza позволяет получить доступ к списку покупок, которые вы должны сделать для своего проекта.

Пример электрических схем дома, разработанных с помощью нашего программного обеспечения для электричества

С помощью нашего бесплатного программного обеспечения для электромонтажа воплотите ваши проекты в жизнь без ограничений! Работайте над всеми планами электрических инсталляций вашего дома: планом вашей электрической панели или электрическим планом вашего освещения и различных источников света, ваших выключателей и дистанционных выключателей.
С легкостью управляйте связями между символами, чтобы оптимизировать свои электрические соединения: множественные соединения электрической панели, соединение электрической розетки или соединение выключателя.
С легкостью смоделируйте электрическую схему тумблера со связями между электрическими элементами, чтобы представить проводку: например, подключите два переключателя к лампе.
Таким образом, вы можете сделать все электрические схемы всего за несколько щелчков мышью!

• Обзор схемы электромонтажа дома, спроектированного на Козиказа

  Схема электромонтажа индивидуального дома:

  Это пример полной схемы электропроводки первого этажа дома. Показаны все электрические элементы, в том числе:

  • электрическая панель, подключенная к каждому элементу электрической системы
  • различные световые точки, подключенные к переключателям
  • электрические розетки для вашей электроники и т. Д.
• Обзор схемы электрической панели, разработанной на Kozikaza

  Схема электрической панели:

  Вы также можете провести соединения вашей электрической панели с различными элементами. Вот для примера мы показали схему «коридорный свет», подключив электрическую панель к прожекторам.

• Обзор кухонного электрооборудования, разработанный на Kozikaza

  Электрический план кухни:

  Этот план был разработан с помощью нашего программного обеспечения и включает в себя все основные элементы кухонного электрического монтажа:

  • розетки для ваших приборов: морозильная камера, холодильник , электрическая плита, духовка, вытяжка, посудомоечная машина и т. д.:
  • электрические розетки для подключения вашей мелкой бытовой техники
  • точки и подвески с переключателями для управления ими
• Обзор плана электромонтажа ванной комнаты, разработанного на Kozikaza

  Электромонтаж ванной комнаты:

  Вот пример плана, включающего различные элементы, которые вы можете найти в ванной комнате:

  • точечные светильники для ванной комнаты и настенный светильник, подключенный к двум выключателям
  • электрические розетки для ваших небольших электроприборов
  • электрические розетки для стиральной машины и сушилки

Я разработал свой электрический план Благодаря Kozikaza графический интерфейс удобен и интуитивно понятен.
