Проходка кровельная, фото и видео инструкции

Содержание статьи:

Как известно, проходка через кровлю выглядит как узел прохода, который используется для установки стальных вентиляционных шахт в местах их расположения в кровельных покрытиях самых разных по конструкции и назначению сооружений.

Далее речь пойдет о том, какие бывают кровельные проходки, а также об особенностях их устройства и использования. Так, проходка кровельная должна располагаться на железобетонных стаканах. Фиксирование ее осуществляется навернутыми на предусмотренные в конструкции анкерные болты гайками. Теплоизоляционным материалом выступает плита, состоящая из минеральной ваты и стеклоткани.

кровельные проходки

Особый механизм, регулирующий управление клапаном, имеет два функциональных режима работы:

  • «открыто»;
  • «закрыто».

Обычно проходка кровельная устанавливается в зданиях, имеющих одну из двух типов вентиляционных систем:

  • естественную вентиляцию;
  • принудительную вентиляцию.

Также в процессе проектирования того или иного сооружения на выбор определенной системы вентиляции огромное влияние оказывает целый ряд факторов, к которым относятся такие, как, например, показатели влажности, наибольшая и наименьшая температура воздуха и пр.

кровельная проходка угловая

При этом проходка кровли рассчитывается посредством рассматривания двух основных показателей:

  1. Кровельный угол наклона.
  2. Интервал от проходки до кровельного конька.

В состав проходного узла входит патрубок, соединенный с фланцем опоры. Этот фланец выполняет крепежные функции и применяется для фиксации проходки кровли к железобетонному стакану. Фланец, расположенный снизу, служит для закрепления клапанов и воздуховодов, верхний же используется в том случае, когда применяется шахта, имеющая круглое сечение. Чтобы зафиксировать расчалки, расположенные на покрытии кровли, необходимо использовать особые кронштейны, а в шахте для этого следует применять хомуты.

Эксплуатационные свойства проходок кровли

Если проход кровли имеет ручной привод, то работать он должен стабильно, чтобы не возникало необходимости время от времени переключать режимы.

Как правило, ручной привод состоит из:

  • портяного полотна;
  • механизма управления;
  • тросика;
  • противовеса.
проходки кровли

Дополнительную защиту от попадания воды кровельному покрытию придаст монтаж такого элемента системы, как юбка. Если есть надобность, проходки кровли можно оснастить специальным элементом, целью которого будет сбор конденсата. Эту деталь можно просто приварить к патрубку, и тогда она не допустит проникновения под кровлю влаги, идущей из смеси газов и воздуха.

Имеется также определенный ряд факторов, непосредственно влияющих на то, нормально ли будет работать как обычная проходка, так и кровельная проходка угловая. Согласно этому ряду требований сначала нужно определиться с исполнением определенного узла в соответствии с климатическими особенностями, а затем принять во внимание и иные варианты, например, можно ли будет применить уплотнитель для кровельного узла и в каком количестве его можно использовать.

При изготовлении проходок кровли принято брать в качестве основного материала черную кровельную сталь толщиной от 1,5 до 2 миллиметров.

Узлы прохода через кровлю также можно монтировать при помощи нержавеющей стали, которая бывает двух категорий:

  • нержавеющая сталь, имеющая толщину 0,5 миллиметра;
  • нержавеющая сталь, имеющая толщину 0,8 миллиметра.
проходка кровельная устройство

На данный момент в производстве существует 11 вариантов размера проходок кровли. Однако иногда изготовители могут создавать образцы, отличающиеся от стандартных по диаметру и предназначенные для разных систем.

Основная цель кровельной проходки – правильно выполненное выведение системы вентиляции на кровлю определенного сооружения. Это в существенной степени способствует улучшению циркуляции воздуха и делает условия эксплуатации более комфортными.

Также на сегодняшний день существует богатый выбор приточных систем, в процессе установки оснащаемых качественной звукоизоляцией.

Из чего состоят кровельные проходки?

Конструкция стандартных узлов кровельного прохода включает в себя две основные части, а те, в свою очередь, состоят из наружного и внутреннего контуров, каждый из которых имеет особый изоляционный слой, выполненный с применением полотна из базальта, стойкого к огню и температурным перепадам.

Обычно кровельные проходки состоят из черной стали, имеющей толщину от 1 до 3 миллиметров и покрываемой черной эмалью, стойкой к высоким температурам, благодаря чему узлы способны переносить воздействие вплоть до 600 градусов. Согласно некоторым эксплуатационным нормам, а к тому же техническим характеристикам и желаниям застройщика материалом для проходок может выступать и нержавеющая сталь. Толщина ее при этом может быть равна от 1 до 2 миллиметров.

устройство проходки кровли

Производство кровельных проходок должно быть неразрывно связано с учетом трех следующих критериев:

  1. Кровельный угол наклона.
  2. Толщина пространства под кровлей, а также кровельных стропил.
  3. Материалы, применяемые в качестве основы для устройства стропильной системы, потолка здания и самой кровли.

Чтобы через кровельную проходку не проникала появляющаяся после осадков влага, необходимо использовать особые «раскладки», которые выглядят как металлическая полоса, оснащенная отверстием, предназначенным для дымохода, и специальной боковой отбортовкой. Материалом для «раскладки» обычно выступает полиэстер, причем будет правильно применять тот цвет, который будет соответствовать цвету покрытия кровли. Находится этот элемент между коньком крыши и узлом прохода, охват которого должен осуществляться «раскладкой» с каждой из сторон.

Также стоит помнить, что сечение «раскладки» может быть то же, что и сечение подведенных к проходке кровли воздуховода или прохода дымохода через кровлю.

Монтаж кровельной проходки, подробное видео:

Далее следует один из вариантов устройства кровельной проходки:

  1. Выбор кольца уплотнителя выполняется на основе расчета, согласно которому размер диаметр полученного отверстия должен быть примерно на 20% меньше, чем диаметр трубы, идущей через кровлю.
  2. На трубу натягивается непосредственно сам уплотнитель. При возникновении трудностей можно применить мыльный раствор.
  3. Уплотнителю придается форма основания путем его прижатия к крыше. В процессе фиксации фланцевых краев можно воспользоваться инструментами.
  4. В пространство под фланцем наносят особый герметик.
  5. Крепление фланца осуществляется шурупами, которые должны находиться на расстоянии 35 миллиметров друг от друга.
устройство проходки кровли

На этом устройство кровельной проходки завершено.

Эти данные следует применять, выполняя вывод на поверхность кровли вентиляции и дымохода. Важно помнить, что при использовании кровельных проходок сделать это можно будет не только просто, но и качественно, более того, никакого вреда самой кровле это причинить не сможет. При желании любую информацию по установке с подробными фото и видео всего процесса устройства можно легко найти на нашем сайте.

Кровельная проходка: виды и способы монтажа

Кровля – это сложная система со многими составляющими: несущей конструкцией, утеплителем, гидро- и пароизоляцией, различными аксессуарами, в число которых входит и кровельная проходка. Каждый из элементов сооружения выполняет свою функцию, обеспечивая надежный и прочный кровельный пирог. Функция проходки – обеспечение герметичности примыкания различных технологических коммуникаций к поверхности кровельного покрытия. Еще недавно этот вопрос решался с помощью смекалки и различных подручных средств. Теперь производители предлагают разнообразные унифицированные узлы, пригодные для применения в разных условиях. Для каждого вида крыши подбирают свой узел прохода, с индивидуальной схемой. Рассмотрим разновидности, состав и особенности кровельных проходок.

Назначение и конструкция ↑

Как уже говорилось, кровельное покрытие должно быть герметичным по всей поверхности крыши. Если это условие не соблюдается, перепад температур, который имеет место в течение суток, способствует образованию конденсата, часть которого выведется наружу, а часть осядет на гидроизоляционный слой. В холодное время оставшаяся внутри влага образует наледь, которая оказывает разрушительное воздействие на кровельное покрытие.

Так выглядят кровельные проходки различных коммуникаций на крыше

Избежать этого поможет вентиляция, создающая в подкровельном пространстве дополнительную циркуляцию воздуха. Все имеющиеся выходы труб, дымоходов, антенн, вентиляции герметизируют тщательным образом, использую для этого уплотнитель кровельных проходов различных конфигураций. Его конструкция полностью исключает проникновение влаги в подкровельное пространство.

Итак, кровельной проходкой называют специальный узел прохода, который применяется для монтажа труб различного назначения, антенн, вентиляционных шахт в местах прохода через кровлю.  Современный рынок предлагает разнообразные вариации таких узлов, что позволяет выполнять герметичные примыкания на крышах любого типа, с разным покрытием.

Их конструкция выглядит, в общих чертах, как отверстие в перекрытии, в которое вставляют металлическую трубу и устанавливают на железобетонные стаканы или прямо на крышу. Толщина металла, из которого изготавливают проходку, должна быть не менее 1 мм. На кровлях с металлическим каркасом монтируют стандартные кровельные проходки, используя стакан из металла. При устройстве проходки на перекрытии из железобетона, было бы неплохо использовать плиты с готовыми уже проемами  под нее. Именно поэтому целесообразно определять места расположения проходок еще при проектировании здания.

Виды кровельных проходок ↑

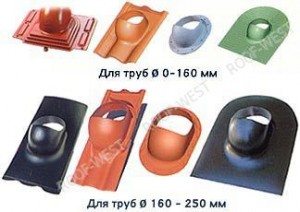

Кровельные проходки бывают нескольких типов, в зависимости от того, что выводится на крышу:

  1. Трубы, антенны, флагштоки.
  2. Канализационная вентиляция, которую устанавливают для предотвращения появления в доме неприятных запахов.
  3. Кровельные люки, по которым обеспечивается выход на крышу для обслуживания и выполнения ремонта печных труб, различных коммуникаций.
  4. Вентиляция внутренних помещений.
  5. Вентиляция подкровельного пространства, с помощью которой удаляется лишняя влага из чердачных помещений и кровельного пространства.

По форме узел кровельной проходки зависит от конструктивного решения крыши, типов использующихся вентиляционных воздуховодов. Сечения проходок бывают:

  • квадратными;
  •  круглыми;
  • прямоугольными;
  • овальными.

По способу управления потоками воздуха вентиляционные кровельные проходки выпускаются в нескольких вариантах:

  1. Бесклапанное устройство, при котором вентиляция находится постоянно в рабочем режиме.
  2. Ручной механизм. С помощью простого клапана регулируется количество пропускаемого воздуха, а при необходимости можно полностью отключить вентиляцию через этот канал.
  3.  Устройство, которое дает возможность осуществлять дистанционное управление клапаном с помощью автоматизированных систем.

Правильно выбранная кровельная проходка обеспечит качественную герметизацию примыкания коммуникаций к поверхности крыши

Выбирают кровельную проходку с учетом следующих параметров крыши:

  • величина кровельного перекрытия;
  • расстояние между коньком кровли и местом монтажа проходки;
  • угол наклона ската;
  • размеры чердачного помещения при его наличии;
  • из каких материалов устроена крыша;
  • размеры присоединяемых коммуникаций.

Ни один из перечисленных критериев нельзя игнорировать, иначе могут возникнуть проблемы либо на стадии монтажа, либо в процессе эксплуатации.

Видео: монтаж крофельной проходки для сэндвич-трубы ↑

Отличительные особенности конструкции узла прохода для дымохода обуславливаются правилами пожарной безопасности. Поскольку достаточно высокая температура образующихся печных газов передается в процессе эксплуатации элементам дымохода, не исключена возможность возгорания кровли.

К монтажу кровельной проходки для дымохода предъявляются определенные требования пожарной безопасности

Это касается в большей степени крыш с несущей конструкцией из дерева. Поэтому к монтажу проходного узла в данном случае предъявляются следующие требования:

  • наличие регламентированного строительными правилами зазора между трубой дымохода и легковоспламеняющимися элементами кровли;
  • на этом участке дымоход следует обработать каким-либо материалом, снижающим пожарную опасность, к примеру, асбестом;
  • на месте прохода через кровельный пирог узел  следует монтировать с использованием короба, изготовленного из оцинкованного металла, в котором свободное пространство (между стенками короба и трубой дымохода) заполняют стекловатой или прочими огнестойкими материалами.

Узел прохода дымоходной трубы через кровлю можно установить на скате кровли или на коньке.  При его монтировании на коньке может понадобиться изменить стропильную систему, а при установке прохода на скате возможно образование ненужного кармана для снега. Чтобы избежать возможных протечек, под коньковую планку заводят дополнительный элемент.

Видео: монтаж на металлочерепицу ↑

Уплотнители кровельных проходок ↑

Кроме различных модификаций кровельных проходок в продаже сегодня можно найти подобные изделия нового поколения – универсальный уплотнитель кровельных проходов. Отличается данный элемент тем, что его можно использовать на коммуникациях любого диаметра. При помощи современных моделей можно герметизировать выходы в пределах 3 – 600 мм. Они годятся как для сетевых и телевизионных кабелей, так и для воздуховодов и дымоходов достаточно большого диаметра. Помимо этого, благодаря конусной конструкции данных изделий с углом наклона 20 градусов, их можно устанавливать на скатных кровлях с любым уклоном.

Универсальный кровельный уплотнитель используется при монтаже коммуникаций любого диаметра и на крышах с любым покрытием

Существенным преимуществом универсальных проходок является возможность использования на различных кровельных покрытиях: они работают одинаково эффективно и на металлическом профиле, и на шифере. Эластичность проходки дает возможность повторять форму любой волны. Высококачественный силикон, из которого изготавливаются универсальные уплотнители, способен работать в интервале температур от минус 74 до плюс 260 градусов.  Кроме того, силикон сохраняет свои свойства даже в очень агрессивных условиях. По сравнению с обычными резиновыми материалами, силиконовые изделия служат намного дольше.

Наглядное пособие по монтажу кровельной проходки

Монтаж универсальной проходки выполняется в следующем порядке:

  • чтобы соединение получилось герметичным,  диаметр кольца выбранного уплотнителя должен быть на 20% меньше диаметра трубы. Лишнюю часть обрезают;
  • чтобы уплотнитель монтировался легко, трубу нужно обработать раствором, например, хозяйственного мыла ;
  • обычное обжатие фланца обеспечит хорошее прилегание к кровле по всему профилю. Для лучшего прилегания фланца можно воспользоваться специальными инструментами;
  • после герметизации стыка специальным составом проводится крепление проходки к поверхности кровли при помощи саморезов  (шаг установки – не более 35 мм).

Универсальный уплотнитель кровельных проходов пользуется большим спросом благодаря простоте монтажа, широкому диапазону применения и высокой степени герметизации.

Видео: монтаж уплотнителя ↑

Правильный подбор и монтаж кровельной проходки обеспечит герметичность кровельного пирога, а это, как известно, одно из главных условий прочности и надежности крыши, ее длительной эксплуатации. Возможно, представленная выше информация поможет кому-то самостоятельно выполнить вывод на кровлю трубы дымохода или вентиляции. Но только профессионалы, которые занимаются кровельными работами много лет, знают все тонкости монтажа проходок (а их не так уж и мало), поэтому лучше доверить им выполнение этой работы.

универсальный уплотнитель прохода для кровли

кровельная проходкаКровельная проходка представляет собой узел прохода, применяемый для монтажа стальных шахт вентиляции в точках их прохода в покрытиях кровель различных по типу и назначению зданий. В данной статье будет рассказано о различных особенностях кровельных проходок, а также об их составе и разновидностях.

Проходка кровельная общего назначения размещается на стаканах из железобетона. Крепление таких проходок производится при помощи навернутых на анкерные закладные болты гаек, причем болты предусмотрены в стаканах изначально.

В качестве материала для теплоизоляции применяются плиты из минеральной ваты, снаружи дополнительно обернутые стеклотканью.

Механическое управление клапаном осуществляется при помощи специального вспомогательного механизма, который регулируется на два режима работы:

  • «Открыто»;
  • «Закрыто».

Важно: нельзя допускать размещения исполнительного механизма клапана ниже муфты кольца, что может привести к скапливанию на нем конденсата.

Чаще всего проходки для кровли монтируются в системе вентиляции зданий и строений общего назначения, в которых используется вентиляция двух типов:

  • Естественная вентиляция;
  • Система принудительной вентиляции.

На этапе проектирования здания выбор на конкретной системы влияет целый ряд различных условий, таких как уровень влажности, минимальная и максимальная температура воздуха, и многие другие.

Проходка кровли рассчитывается при этом при помощи двух параметров:

  1. Угол уклона кровли;
  2. Расстояние от конька до проходки.

Конструкция узла прохода также включает в себя патрубок, который соединен с опорным фланцем, выполняющим роль крепления и используемым для соединения кровельной проходки со стаканом из железобетона.

Нижний концевой фланец используется для крепления клапанов или воздуховодов, а верхний применяется для шахты с круглым сечением. Для крепления расчалок на кровельном покрытии используются специальные кронштейны, а в шахте – хомуты.

Основные характеристики кровельных проходок

проходка кровельнаяРазновидности кровельных проходок

Кровельный проход, оснащенный ручным приводом, применяется при стабильном режиме работы, не требующем периодического переключения режима.

В состав ручного привода обычно входят следующие компоненты:

  • Портяное полотно;
  • Устройство управления;
  • Тросик;
  • Противовес.

Для обеспечения дополнительной гидроизоляции покрытия кровли при монтаже системы также может использоваться юбка в качестве составляющего элемента системы. При необходимости кровельные проходки оснащаются также специальным сборщиком конденсата, который приваривается к патрубку.

Он позволяет собирать влагу, поступающую из воздушной и газовой смеси, не допуская ее проникновения в кровельное покрытие, вызывающего его разрушение.

Кроме того, разработан специальный перечень условий, при которых будет производиться эксплуатация узлов прохода. В соответствии с данным перечнем выбирается климатическое исполнение конкретного узла, а также дополнительные варианты.

Например – будет ли в нем использоваться универсальный уплотнитель кровельных проходов и, если будет, то в каком количестве.

Для изготовления кровельных проходок чаще всего применяется сталь черная, толщина которой составляет от полутора до двух миллиметров.

Кроме того, узлы прохода могут быть изготовлены из нержавеющей стали двух разновидностей:

  • Нержавеющая сталь толщиной 0,5 миллиметра;
  • Нержавеющая сталь толщиной 0,8 миллиметра.

В настоящее время выпускаются одиннадцать типовых вариантов размеров диаметра кровельных проходок. Кроме того, производитель может изготавливать узлы прохода, диаметр которых отличается от стандартных, предназначенных для использования в различных условиях.

Кровельная проходка в первую очередь предназначена для качественного выведения вентиляционной системы на крышу дома или строения. Это улучшает вентиляцию воздуха и создает для нее более подходящие условия в каждой конкретной ситуации.

Для использования в системе вентиляции зданий сегодня существует также широкий ассортимент приточных систем, установки которых оснащаются хорошей шумоизоляцией.

Состав и изготовление кровельных проходок

кровельный проходПример проходки для готовой фальцевой и металлической кровли

Стандартные кровельные проходки обычно состоят из двух частей, каждая из которых, в свою очередь, включает в себя внутренний и наружный контуры.

Каждый из данных контуров оснащен изнутри специальным слоем изоляции, изготовленным из базальтового полотна, обладающего высокой стойкостью к перепадам температур и воспламенению.

Узлы прохода через кровлю наиболее часто изготавливаются из черной стали толщиной от одного до трех миллиметров, которая покрывается затем термостойкой черной эмалью, позволяющей проходке выдерживать температуры до 600 градусов.

Кроме того, в соответствии с определенными условиями эксплуатации, а также техническими возможностями изготовления и пожеланиями дизайнера или самого застройщика, проходки могут быть изготовлены из нержавеющей стали. Толщина материала при этом может составлять от одного до двух миллиметров.

При изготовлении кровельных проходок необходимо в обязательном порядке принимать во внимания три важнейших параметра:

  1. Угол наклона самой крыши;
  2. Толщина межкровельного пространства и стропил для крыши своими руками;
  3. Материал для крыши, использованный для изготовления системы стропил, потолка и непосредственно кровли.

Для того чтобы предотвратить проникновение через узел прохода воды, образующейся в результате выпадения осадков, используются специальные «раскладки».

Они представляют собой металлическую полосу, на которой предусмотрены отверстие для дымохода и специальная отбортовка по бокам.

Для изготовления «раскладки» чаще всего применяется полиэстер, цвет которого выбирается в соответствии с цветом кровельного материала. Располагается раскладка на промежутке между коньком и узлом прохода, который должен быть ей охвачен со всех сторон.

Полезно: в зависимости от того, какое сечение имеет воздуховод или дымоход, подведенный к кровельной проходке, она может быть изготовлена с тем же сечением.

проходка кровлиМонтаж кровельной проходки

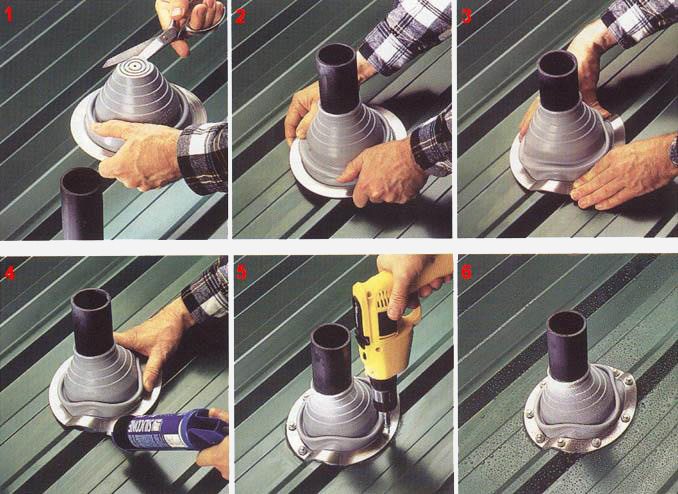

Приведем пример монтажа узла прохода через кровлю (последовательность действий показана на рисунке):

  1. Выбирают кольцо уплотнителя с расчетом, чтобы диаметр получившегося отверстия был приблизительно на 20% меньше диаметра проводимой через кровлю трубы;
  2. Уплотнитель натягивается по трубе, при необходимости натягивание можно облегчить при помощи мыльного раствора;
  3. Уплотнитель прижимается к кровле с целью придания ему формы, соответствующей форме основания. Для плотного прижатия краев фланца к поверхности крыши можно использовать инструменты;
  4. Под фланец наносится специальный герметик;
  5. Фланец крепится к основанию при помощи шурупов, вкручиваемых на расстоянии около 35 мм друг от друга;
  6. Установка кровельной проходки завершена.

Вот и все, что хотелось рассказать о кровельных проходках, надеемся, что данная информация будет полезна при осуществлении вывода на кровлю дымохода и вентиляции.

Использование кровельных проходок позволяет сделать это качественно и не нанести при этом никакого вреда непосредственно кровле.

Что такое кровельный проход, виды и способы монтажа кровельных проходок.

Актуальный во все времена года вопрос герметизации примыканий кровельных решался с применением подручных средств. До тех самых пор, пока производители кровли не предложили унифицированные узлы кровельного прохода. Каким образом можно осуществить кровельный проход самостоятельно?

Кровельная проходка: назначение и принципы организации

назначение кровельной проходки

На стадии проекта кровли обязательно предусматривается устройство технологического прохода для монтажа шахт вентиляции, дымоходов и организации иных монтажных выходов. Поэтому для обеспечения качественной герметизации кровли используют кровельный проход.

Что представляет собой кровельная проходка, и для каких целей она предназначена? По большому счету, проходка кровельная предназначена для вывода вентсистемы дома на крышу. Тем самым создаются оптимальные условия для улучшения качества воздуха в любом жилом помещении. Кровельный проход монтируется для систем вентиляции, в которых используется:
• вентиляция естественная
• система принудительной вентиляции.


В каких случаях целесообразно устраивать узел прохода? Узел прохода через кровлю устраивают в следующих случаях:
• при капитальном ремонте кровли, повлекшем замену наружного покрытия
• при замене источника тепла, включая отопительный котел и камин
• при устройстве новой кровельной системы.

По своему функциональному назначению проходки кровли могут осуществлять работу:
• элементов вентиляции кровельной конструкции
• выхода кухонной вытяжки общего назначения
• выходов вентиляции существующих канализационных стоков
• крышных вентиляторов общего назначения
• антенных выходов.



принцип организации проходок кровли

Общий принцип организации кровельных проходок одинаковый и представляет собой создание технологического отверстия в кровле с последующим монтажом узла прохода.

В процессе изготовления кровельных проходок своими руками необходимо помнить о следующих параметрах:
• угол наклона кровли
• высоте межкровельного пространства
• материал изготовления стропильной системы и кровли.




Следует различать следующие виды и способы монтажа кровельных проходок, которые зависят от формы прохода, а также существующего кровельного материала. Различают кровельные проходки следующих видов:
• проходка кровельная прямая
• кровельная проходка угловая
• проходка кровельная Master Flash.



Элементы проходки кровельной прямой используют в случае плоских или малоуклонных крыш (угол уклона менее 25 градусов). Диаметр труб круглой формы проходки кровельной прямой может быть от 10 до 1000 мм. Предназначена проходка для вентиляционных систем, электрических и телевизионных кабелей.



Кровельная проходка угловая и ее элементы используют для вентиляции при монтаже дымоходов, систем вентиляции помещений и электрических выходов. Основным элементом узла прохода является фланец, расположенный под определенным углом к основанию. Для скатных крыш с углом уклона более 25 градусов, рабочий угол наклона узла прохода составляет около 20 градусов. Диаметр труб угловой проходки лежит в интервале от 75 до 460 мм.



Современным решением проблемы герметизации дымоходов является применение проходки кровельной Master Flash. Эффективность системы герметизации Мастер Флеш обеспечивается за счет использования специального хомута и заклепок, поставляемых производителем в комплекте поставки.



Что представляет конструкция узла прохода

Конструкцию узла прохода можно считать стандартной. Конструкция заключается в установке в подготовленное отверстие металлической трубы. Металлическую трубу устанавливают на крышу или железобетонный стакан, крепление к которому осуществляется за счет анкеров с последующим бетонированием.

Для устройства кровельного прохода используют плиты с готовыми проемами (отверстиями) под узел. Места расположения узлов прохода уточняются на стадии проектирования. Конструкция узла прохода зависит от вида кровли: прямой или скатной.
Узлы прохода разделены на типы:
• с клапанами управления
• без наличия клапана ручного управления.



Открытие-закрытие клапанов осуществляется за счет механизма управления.
Узлы прохода изготавливают из черных металлов с последующим покрытием термостойкой эмалью. Готовые конструкции узла прохода способны выдерживать значительную температуру. Для мягкой кровли допускается применение конструкции из стали оцинкованной.



Виды и способы монтажа проходок кровельных

Самым распространенным видом кровельной проходки является проход дымохода или трубы через кровлю.

проход трубы дымохода через кровлю

Организация прохода через кровлю трубы дымохода зависит от материала дымохода и его сечения.
Форма сечения дымохода может быть:
• круглой
• квадратной
• прямоугольной.
Существует множество форм проходных элементов, предназначенных для организации прохода.

При монтаже кровельной проходки трубы дымохода рекомендуется использовать отдельный короб. Монтаж стропил и балок конструкции крыши, в этом случае, рекомендуется выполнять в соответствии со строительными нормами и правилами. Для герметизации прохода дымохода через крышу предпочтение лучше отдать мастер флеш.

Кровельные проходки Мастер Флеш представляют собой приспособление как единый элемент из эластичной EPDM резины или силикона. На обратной стороне приспособления имеются канавки для заполнения герметиком. Проходка имеет следующие цвета: черный, коричневый, красный, зеленый и серебряный. Как произвести герметизацию кровли с использованием проходки данного вида вам поможет видео.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
