Проход дымохода-сэндвича через крышу: особенности

Отличным решением организации газоотведения от отопительных печей и каминов является установка сэндвич дымохода, который не нуждается в постоянном обслуживании и дополнительном уходе.

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

электролобзик;
карандаш или маркер;
рулетка;
уровень;
болгарка;
шуруповерт.

Установка дымохода-сэндвича

Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.

При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

Схема прохода сэндвич-трубы через крышу.

При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.

Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.

Технология установки следующая:

В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.
Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.

Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.

В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.

Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения

Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.

Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:

чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
чтобы защитить деревянные перекрытия от возгорания.

Схема работы сэндвич-дымоходов.

Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов — использование специальной системы дымохода (двустенной, сэндвич).

Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).

Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.

Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.

Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.

Монтаж дымохода из сэндвич труб через крышу

Дымоход из сэндвич труб пользуется большой популярностью, так как его установка настолько проста, что с этим справится любой человек. Кроме этого, такие конструкции еще практичны и функциональны, они пожаробезопасны, просты в обслуживании.

Монтаж такого дымохода напоминает сборку конструктора и производится путем соединения отдельных деталей в определенной последовательности. Самым сложным этапом работ является вывод трубы на улицу.

Существует два варианта вывода — через стену или через крышу. Второй вариант более популярный, поэтому, именно его и будем рассматривать в этой статье.

Установка сэндвич — дымохода

В отличии от других дымоходов, этому не требуется устройство бетонного основания. Однако, и тут есть несколько нюансов которые надо учесть еще на этапе подготовки к монтажу. Первым делом, начертите схему с указанием всех размеров конструкции.

Сборка начинается от выходного патрубка котла или печки. Первый элемент дымохода — труба без утеплителя, которая вставляется в раструб и стык изолируется заглушкой. Затем, последовательно, собираются все остальные элементы. Стыки фиксируются специальными хомутами.

Видео: Проход трубы через крышу из профнастила

В тех местах, где конструкция проходит через потолок, рекомендуется сделать дополнительную теплоизоляцию. Даже несмотря на отличные теплоизоляционные свойства «сэндвичей», не исключена возможность нагрева и возгорания материалов перекрытия.

Монтаж сэндвич труб через крышу

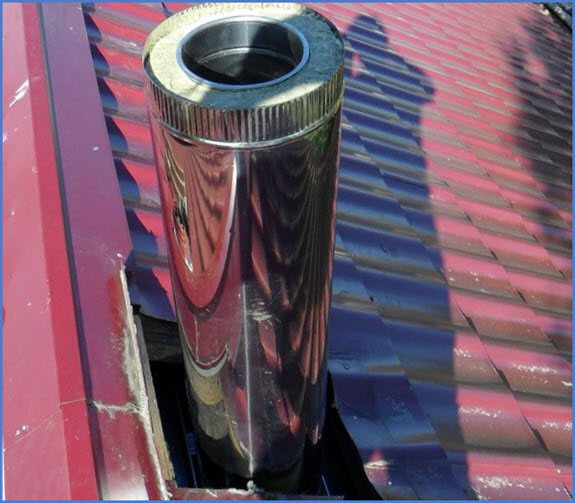

Вывод на крышу считается самым сложным этапом монтажа. Для этого потребуется специальная деталь — крышная разделка. Она защищает кровельный пирог от соприкосновения с трубой. При выборе этой детали необходимо учесть уклон крыши, стандартный вариант разделки выпускается для крыш с уклоном от 15 до 55°.
Первый этап — разметка места, где дымоход должен выйти через кровлю. Затем, по этим отметкам вырезается отверстие, через которое труба должна свободно проходить.

Второй этап — изнутри крепится лист оцинковки, а снаружи крышная разделка. Края разделки заводятся под кровельный материал или конек. Для увеличения герметичности между трубой и разделкой используется специальный фартук, который можно регулировать.

Теперь можно устанавливать следующий элемент дымохода и наращивать его до нужной высоты. Завершающим этапом является установка на верх трубы искрогасителя, грибка, флюгера и т.п.

Соединение сэндвич-труб

Сэндвич трубы можно соединить используя один из вариантов:

фланцевым способом;
байонетным;
по мостику холода;
под дым;
по конденсату.

Самые распространенные варианты соединения – два последних.

Соединение по дыму используется чтобы полностью исключить попадание угарных газов в помещение. При этом варианте, раструб следующей трубы надевается на узкую часть предыдущей. Таким образом дым не встречает на своем пути препятствия и быстро выходит наружу. Однако, если стыки будут неплотно прижаты или плохо заделаны, велика вероятность проникновения конденсата в утеплитель.

При соединении по конденсату, все делается наоборот — узкая часть верхней трубы вставляется в раструб нижней. Теперь, если появится конденсат, он будет свободно стекать вниз не попадаю внутрь сэндвича. Но, если есть хоть небольшая щель, дым ее найдет и попадет в помещение.

Тут возникает логичный вопрос — что выбрать — газ вреден для человека, а конденсат может нарушить работу дымохода. Выход – не зависимо от того, какой способ соединения выбран, нужна хорошая герметизация стыков. Для этого можно использовать специальные муфты или высокотемпературный герметик.

Несколько советов

Заранее сделайте разметку и начертите схему, так вы будете знать, сколько и какого материала необходимо купить.
В дымоходе не желательно наличие горизонтальных деталей превышающих длину 100 см.
Проходы труб через стены, потолок, кровлю оборудуются патрубками с теплоизоляционным материалом.
Дымоход не должен соприкасаться или проходить слишком близко с водопроводными и газовыми трубами, электропроводкой и другими коммуникациями.
Для удобного обслуживания оснастите конструкцию ревизиями или специальными стаканами.
Температура выходящего газа не должна превышать 500°.

На заметку! Чистить дымоход требуется 2 раза в год, с равными промежутками по времени.

За счет легкого веса и простоте устройства, дымоход из сэндвич труб можно собрать самостоятельно и вывести его через крышу.

Видео: Установка дымоходов через готовую кровлю

Печная труба — монтаж прохода через крышу

Место, где труба пересекается с кровлей, является крайне уязвимым соединением всей конструкции. Если будет выполнена неправильная герметизация, то может возникнуть возгорание. А ненадлежащая фиксация может стать причиной разрушения всех соединений. Поэтому нужно учесть все детали для надежного прохода через крышу печной трубы.

Как обустраивают кровельные проходы

Установка дымохода необходима для того, чтобы в печи образовывалась тяга, а продукты горения выходили из нее. Если речь идет об обустройстве бани, то чаще всего используют металлические или кирпичные трубы.

Еще в период проектировки постройки, необходимо решить каким способом будет выводиться дымоходная труба из крыши. В противном случае могут возникнуть сложности уже в период непосредственного строительства. Узел прохода между крышей и трубой должен быть огнеустойчивым, а также обеспечивать надежную защиту помещению от внешних условий окружающей среды. То есть стоит обратить особое внимание на качественную гидроизоляцию.

Вывод дымохода через стену дома

Существует несколько способов установки печной трубы:

Вывод трубы через несущую стену под углом,
Через несущую межкомнатную перегородку.

Лучшим вариантом будет, когда проход трубы будет располагаться наиболее близко к самой высокой точке крыши. Данное расположение по максимуму сможет защитить конструкцию от протечек. При любом раскладе, оголовок трубы необходимо поднимать над покрытием, не менее чем на 50 см.

Узел прохода будет обустраиваться для каждого отдельного вида трубы индивидуальным способом. Помимо этого, имеет значение и материал, из которого сделана кровля. Современные строительные рынки представляют большое количество материалов, которые подойдут для гидроизоляции дымохода под тот или иной тип кровли.

Самым важным моментом при обустройстве прохода трубы через кровлю будет выбор правильного уклона. Труба должна располагаться так, чтобы между ней, кровлей и стропилами, оставалось расстояние около 7 см. Впоследствии эти отверстия необходимо заполнить негорючей изоляцией.

Вывод дымовой трубы через стропила и кровлю

Что нужно знать о выведении дымовых труб

Общий размер дымохода должен быть не менее 5 метров, а часть трубы над плоской кровлей около полуметра. А расстояние от нее до стропил должно быть около 250 мм.

Специалисты рекомендуют сдвигать дымоход в любую из сторон относительно конька. И труба должна возвышаться над ним не менее чем на 50 см, если расстояние между ними до полутора метров.
Когда она находится от конька на расстоянии до трех метров, то можно делать ее вровень с коньком.

Наиболее проблемным местом расположения дымохода является внутренний угол, образованный из соединений двух скатов крыши. Такие ситуации возникают при обустройстве многоуровневых крыш, обычным же конструкциям, такая проблема не грозит. Лучшим вариантом будет перенести трубу в сторону.
Перенос этот будет несложным при использовании сэндвич конструкций. Если же этого не сделать, то постоянное скопление воды на стыке, в скором времени приведет к протеканию.
Виды обустройства прохода
Чтобы герметичность узла прохода была наилучшей, необходимо качественное выполнение кровельных примыканий. При обустройстве прохода не должны быть использованы материалы, подвергающиеся возгоранию.
Как правильно организовать проход
Прослойку пароизоляции необходимо разрезать конвертом и уложить над проходкой. Края ее закрепляются при помощи строительного степлера к стропильной конструкции. Около прохода необходимо создать обрешетку и заполнить ее гидроизоляционным материалом. Далее, по аналогии делают водоотталкивающий ковер, разрезая его конвертом. Оставляя на нем порядка 10 см, для заведения материала на стенку трубы.
По периметру дымохода необходимо в обязательном порядке оставить небольшой зазор. Это делается для правильной усадки конструкции. Помимо изложенного способа также могут применяться:
самоклеящиеся ленты с планками,
специальные полосы самоклеящиеся,
специальные детали, которые производят под конкретный тип кровли.
В случае когда речь идет о не новостроящемся здании, и обустройство дымохода не учитывается в первоначальной конструкции, то при выведении трубы через кровельное покрытие всегда нарушается его целостность. В этом случае, необходимо будет определить территорию, где будет проходить дымоход сквозь кровлю.
Создают так называемый отдельный короб, в котором будет находиться узел прохода, отделяя его поперечными балками. Это необходимо, чтобы не нарушать целостный слой изоляции всего перекрытия. Таким образом снизиться тепловая защита всего помещения.
Расстояние, которое образуется между трубой и стропильной конструкцией заполняют базальтовой ватой, которая хорошо переносит высокие температуры, и не утраивает своих свойств под влиянием влажности.
Кровельный проход сэндвич дымохода
Инструменты, которые понадобятся:
дрель,
сверла,
болгарка, герметик,
саморезы,
уголки для закрепления.
Такой проход трубы через крышу будет подобен вышеупомянутым вариантам, но иметь некоторые особенности.
При обустройстве проходки сэндвич трубы сквозь чердачное перекрытие удобнее использовать готовый потолочно-проходной узел.
Их стенки обычно изготовлены из минерита или оцинкованной стали. Иногда же, такой проходной узел изготавливают и собственными руками. Необходим он, прежде всего, чтобы заполнить пространство возле трубы и обеспечить надежную теплоизоляцию.
Обязательно необходимо убедиться в том, что проход через кровлю пожаробезопасен. А пространство внутри дома должно быть защищено от влияния влажности и ветра.
Расстояние между стенкой ящика и самим дымоходом также заполняют базальтовой ватой или другим негорючим материалом. Снаружи нужно оставить свободное пространство для лучшей изоляции. Со стороны же самого помещения, эту проходку закрывают коробом из оцинкованной или нержавеющей стали. При конечном оформлении вокруг чердака используют стальной лист, затем кожух.
Перед тем как создать сэндвич дымоход, лучше сделать разметку на вертикальной оси трубы. Это необходимо для обеспечения правильных проемов в самом перекрытии и в кровле, с учетом всех элементов теплоизоляции. Материалы типа сэндвич очень популярны среди потребителей, благодаря своим положительным характеристикам.
Если проход обустраивается при помощи ската, то используют металлический лист с внутренней стороны, делая в нем овальное отверстие. Крепление его производится при помощи саморезов. Перед установкой листа, проем заполняют негорючим изоляционным материалом. Поверх листа устанавливают свинцовую крышную разделку.
Итог
Если придерживаться всех технологических правил, то вполне можно выполнить обустройство дымохода собственными силами, и избежать нежелательных негативных последствий. Правильно сделанный узел прохода обеспечит надежную изоляцию и продлит срок эксплуатации всего дымохода.
Из видео вы узнаете всё о проходе сэндвич-трубы.
Проход сэндвича через крышу: особенности
Вы построили баню (дом либо другое строение) и собираетесь установить утепленный дымоход, выполненный из нержавеющей стали? Значит, вам будет интересно узнать, как правильно выполнить проход сэндвича через крышу и другие особенности его устройства.

Отличным решением организации газоотведения от отопительных печей и каминов является установка сэндвич дымохода, который не нуждается в постоянном обслуживании и дополнительном уходе.
Особенности такой конструкции
Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:
возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).
Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.
Необходимыми инструментами при работе являются:
электролобзик;
карандаш или маркер;
рулетка;
уровень;
болгарка;
шуруповерт.
Установка дымохода-сэндвича
Подключение дымохода может осуществляться как непосредственно к печке, так и к теплообменнику (баку), через который выполнен проход дымовой трубы.

Первое, что необходимо выполнить — это установка одностенной трубы из нержавейки нужной длины. Установка именно одностенной трубы поможет на первом этапе рассеивать большое количество тепла.
При установке утепленного варианта дымохода (сэндвича) большая степень нагрева будет способствовать перегреву наружного контура дымохода.

Схема прохода сэндвич-трубы через крышу.
При первом варианте с одностенной трубой вы значительно снизите тепловые нагрузки на дымоход и одновременно обеспечите быстрый прогрев парилки. На следующем этапе осуществляется установка вставки-задвижки (шибера) при отсутствии ее в печи для бани. При низком банном потолке шибер закрепляется прямо на печь (бак, теплообменник), одностенные трубы при этом не используются.

Теперь необходимо выполнить устройство нижней насадки. Она будет осуществлять переход между двумя видами труб — одностенной и утепленной (сэндвич). Настал момент установки утепленной трубы бани. Она должна быть необходимой вам длины и размещаться до самой верхней точки дымохода. Нецелесообразной будет установка в верхней части дымохода одностенной трубы после сэндвича. При таком варианте дымовые газы будут достаточно быстро остывать, что способствует ухудшению тяги и образованию конденсата.
Чтобы осуществить проход через перекрытия бани (сгораемые), можно использовать так называемый телескоп. В такой конструкции предусмотрено наличие регулировки под нужную толщину имеющегося перекрытия.
Технология установки следующая:
В перекрытии из дерева вырезается отверстие размером больше на 15 см, чем диаметр (наружный) трубы сэндвич. В этом отверстии будет размещаться телескопическая гильза.
Пространство между перекрытием бани (дома) и установленной гильзой заполняется утеплителем жаростойкого характера, как вариант можно использовать керамзит.

Листы квадратной формы, закрепленные снизу и сверху, будут маскировать зазор (где проход через крышу) и помогут сохранить привлекательный внешний вид.
Еще один нюанс: для того чтобы качественно осуществить герметичный проход через крышу бани, необходимо использовать специальную силиконовую проходку, выполненную на алюминиевой основе, которая легко принимает форму кровли.
В верхней части дымоходной трубы располагается утепленная насадка, закрывающая утеплительный материал с сэндвича. Значит, защита от влаги и разрушения вам обеспечена. В эту насадку устанавливается зонт, предназначенный для защиты дымоходной трубы от различного вида осадков. Все стыки элементов и теплоизоляции (насадки, трубы и так далее) укрепляются стягивающими хомутами, предотвращающими разъединение.

Виды расположения сендвич-дымоходов.
Проход трубы через деревянную крышу. Типичные ошибки и технология выполнения
Осуществляя установку дымоходной трубы в доме из дерева, для обеспечения требований пожарной безопасности особое значение придается тому, как выполнен проход трубы сквозь деревянные перекрытия. Защита этих мест обязательна и осуществляется при помощи листовой стали, оснащенной отверстиями, и с использованием теплоизоляционных материалов негорючего характера.
Часто для этих целей используется специальный потолочный проходной узел (ППУ). Его внешний вид напоминает короб либо гильзу. Монтируется он для выполнения следующих функций:
чтобы предотвратить деформацию дымоходной трубы в случае усадки либо деформации строения;
чтобы защитить деревянные перекрытия от возгорания.
Схема работы сэндвич-дымоходов.
Устройство противопожарного характера при осуществлении таких работ, как проход дымоходной трубы сквозь перекрытия и кровлю (бани, дома), обязательно в любом случае. Один из наилучших вариантов — использование специальной системы дымохода (двустенной, сэндвич).
Обычно проблемы возникают там, где при устройстве разделки использовались некачественные теплоизоляционные материалы. Например, применение изоляции общестроительного характера взамен специального негорючего вида. Как вариант такой изоляции можно использовать базальтовую вату (негорючую).
Еще одной ошибкой считается использование базальтовой ваты ненадлежащим образом. Так как базальтовая вата обладает аккумулирующей способностью и накапливает тепловую энергию (температуру), то при простом обертывании ей дымовой трубы в процессе интенсивной топки (больше 4 часов) изоляция накопит большое количество тепла и будет отражать его обратно (на дымовую трубу). А это неизбежно приведет к перегреву дымохода бани либо дома.
Решается такая проблема достаточно просто. Для этого необходимо устройство специальной металлической гильзы, расположенной вокруг изоляционного слоя разделки (в качестве теплоизоляции может быть использован, например, суперизол). Гильза изготавливается в форме цилиндра, ее высота равна толщине разделки. В ее функции входит снижение температуры и отвод тепла за пределы разделки.
Важным нюансом является необходимое устройство микровентиляционной системы, расположенной вокруг гильзы. Это воздушная прослойка около 3 мм. Так как обеспечено движение воздуха вокруг гильзы, то происходит ее охлаждение и снижение температуры. В этом случае использование отопительного прибора может осуществляться достаточно долго без опасений за возможный перегрев.
Монтаж дымохода из сэндвич труб через крышу правильно
Последние несколько лет дымоходы стали изготавливать с использованием сэндвич-трубы. Людей привлекает ее внешний вид, невысокая стоимость и продолжительный срок эксплуатации.
Важным условием является возможность выполнить установку сэндвич-дымохода своими руками.
Монтаж вертикального канала требует определенных навыков в области строительства и знания некоторых нюансов. Однако при большом старании такую работу можно выполнить самостоятельно. Главное – разобраться, как это правильно сделать, а также соблюдать технику безопасности и противопожарные нормы.
Как провести дымоход через кровлю
Такая операция требует предварительного изучения расположения стропил и установленных балок перекрытия. Труба должна находиться между этими деталями. Важно, чтобы наружная стена дымового канала не касалась горючего элемента. В этом случае необходимо выдержать минимальное расстояние в пределах 13 см. Причем эта деталь обязательно должна иметь утеплитель. Для выполнения такого требования зачастую делается смещение трубы в двух местах под углом 45 градусов.
Монтаж сэндвич-дымохода через крышу, начиная с твердотопливного котла, выполняется с помощью стальной трубы без утеплителя. Ее хорошо видно на представленной ниже фотографии. На конец изделия устанавливается переходник для сэндвич-системы. Проходной узел соединяется с дымоходной трубой, имеющей утеплитель.
В потолке выполняется специальное отверстие с учетом требований пожарной безопасности. Расстояние от дымохода должно превышать 250 мм, причем на перекрытие необходимо предусмотреть укладку теплоизоляции.
Для защиты краев отверстия используется пожаробезопасный материал – минерит, который фиксируется с помощью обыкновенных гвоздей или саморезов.
Далее сэндвич-конструкция вставляется вертикально в сделанный короб. Труба не требует прочной фиксации: достаточно просто создать направление. От падения ее удержат 2-3 планки, при этом движение по вертикали будет полностью свободным. Такая конструкция необходима для того, чтобы цилиндрическое изделие могло двигаться вверх или вниз. Нагреваясь, труба удлиняется, что требует дополнительной площади и свободы передвижения.
Оставшееся пространство закрывается базальтовой ватой. Можно засыпать все керамзитом или гранулами вспененного стекла.
Несколько лет назад в этих целях использовался обыкновенный песок. Однако со временем он начал высыпаться через имеющиеся щели. Сегодня же от этого варианта полностью отказались.
Лицевая сторона обертывается нержавейкой. Под листом делается негорючая прокладка. Ранее в этих целях применялся асбест. На сегодняшний день он считается канцерогенным веществом, потому данный материал был заменен минеральной ватой.
Но также можно воспользоваться и другим способом: края отверстия закрыть минеральной ватой и только потом установить собранный проходной узел, изготовленный из листовой нержавейки.
После вывода трубы в чердачное помещение делается отверстие, проходящее через кровельный пирог. Далее надрезается гидроизоляция по типу крест-накрест. Получившиеся треугольники аккуратно заворачиваются, затем фиксируются строительным степлером. Открывшуюся обрешетку необходимо обрезать, выдерживая расстояние к дымовому каналу более 13 см.
Фотография, на которой изображены красные стрелочки, показывает неправильно выполненный проход трубы через кровлю. Отрезок, отделяющий цилиндрическую деталь от досок, имеет недостаточный размер. При верном изготовлении края оббиваются минеритом с учетом требований пожарной безопасности. На следующей же фотографии показан правильный проход.
После того как будет сделан кровельный настил, труба закрывается мастер-флешем. Для этого выполняется специальная юбка, которая соответствует форме верхней части здания.
Место соединения цилиндрического изделия и резиновых прокладок обрабатывается термостойким герметиком.
Модули сэндвич-системы, а также внутренний дымоход должны быть стянуты хомутами.
Завершение монтажа
По окончании сборки конструкции нужно удалить с трубы защитную пленку. Идеальной считается длина дымохода, начиная с колосника и заканчивая оголовком в пределах 5-6 м. На эти значения необходимо обратить особое внимание. Затем делается герметизация всех зазоров и имеющихся швов.
Операция выполняется с использованием жаропрочного полимерного состава, который способен выдержать температуру более 1000 градусов. Обработка герметиком происходит следующим образом:
Внутренние трубы – покрывается внешняя стенка верхней части.
Наружные изделия – обрабатывается одна наружная поверхность.
Место соединения двустенной продукции с другими деталями покрывается полимерным составом только с внешней стороны окружности.
Стыки модулей и одностенной трубы герметизируются согласно последнему варианту.
После завершения всех работ требуется обязательно проверить опасные участки на способность выдерживать высокие температуры.
Для облегчения обслуживания дымохода предусматривается установка специальной ревизии. Эта деталь имеет съемную часть или оборудуется отверстием, имеющим открывающуюся дверцу.

Типовые ошибки
При установке вертикального канала в деревянном доме нужно строго соблюдать требования пожарной безопасности. В этом случае важно правильно сделать и обработать проход сэндвич-трубы через перекрытия, выполненные из дерева. Данные места должны быть хорошо защищены. Обычно для этого используется листовая сталь, в которой проделаны отверстия. Свободное пространство закрывается невоспламеняющимися теплоизоляционными материалами.
Чтобы облегчить работу, довольно часто устанавливается специальный потолочно-проходной узел (ППУ). Своим внешним видом он очень похож на коробку. Его установка необходима для выполнения определенных действий:
Если происходит усадка дома или его деформация, дымоходная труба должна сохранить свое первоначальное положение.
ППУ защищает деревянные перекрытия и не допускает их возгорания.
Лучшим вариантом для прокладки вертикального канала считается установка специальной сэндвич-системы. Обычно проблемы появляются, только если при монтаже применялась теплоизоляция низкого качества, к примеру, общестроительная изоляция вместо специального негорючего материала.
Одним из вариантов такой защиты считается базальтовая вата.
Иногда она используется неправильно. Известно, что этот материал способен накапливать тепло. Если просто обернуть им дымовую трубу, то после 4 часов работы изоляция начнет отдавать накопленное тепло обратно, провоцируя тем самым перегрев дымохода. Чтобы этого не произошло, требуется установить специальную стальную гильзу, которая закрывала бы разделочный изоляционный слой. В качестве последнего можно использовать суперизол.
Этот стальной элемент должен иметь вид цилиндра. Важно, чтобы высота детали равнялась толщине разделки. Гильза позволит избежать повышения температуры и будет способствовать отведению тепла от теплоизоляции.
Вокруг стальной детали необходимо организовать микровентиляционную систему, представляющую собой воздушную прослойку толщиной 3 мм. Воздух, двигающийся вокруг гильзы, будет охлаждать ее, снижая тем самым температуру.
Установка стального изделия позволяет использовать отопительный прибор длительное время, исключая риск перегрева.
Похожие статьи:
