Проход вентиляции через кровлю: Узел прохода вентиляции через кровлю: варианты и правила сооружения – Проход через кровлю вентиляции

кольца для сбора конденсата и другие элементы, видео и фото

Возводите крышу, но не знаете, как монтировать узлы прохода через кровлю? Мне пришлось столкнуться с данной проблемой и теперь, набравшись опыта, я расскажу вам обо всех тонкостях выбора и самостоятельного монтажа таких переходов.

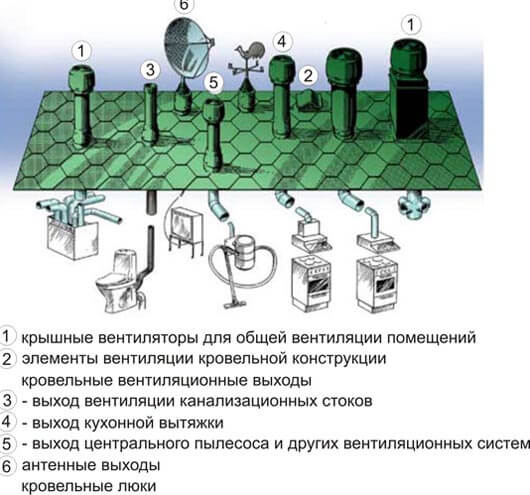

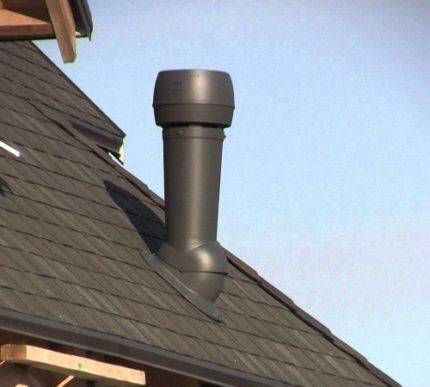

Узлы прохода через кровлю могут иметь разное назначение, но принцип обустройства у большинства этих конструкций похож.Узлы прохода через кровлю могут иметь разное назначение, но принцип обустройства у большинства этих конструкций похож.

Виды и общие характеристики конструкций

Узлы прохода вентиляции через кровлю — это общее название, профессионалы именуют эти конструкции просто: кровельная проходка.

По такому же принципу монтируются:

  • дымоходы из металлических утепленных сэндвич-труб;
  • штоки телевизионных антенн;
  • фановая (канализационная) вентиляция;
  • подкровельные отдушники.

Следует уточнить, что узел прохода через кровлю дымохода сложенного из кирпича обустраивается по другому принципу. Это вызвано тем, что кирпичная труба, в отличие от металлической утепленной сэндвич-трубы, может достаточно сильно нагреваться.

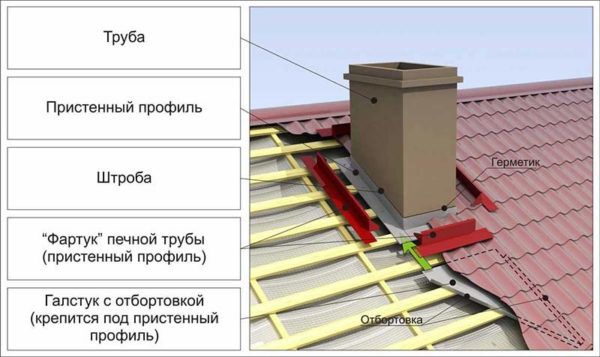

Общая схема узда прохода для кирпичного дымохода.Общая схема узда прохода для кирпичного дымохода.

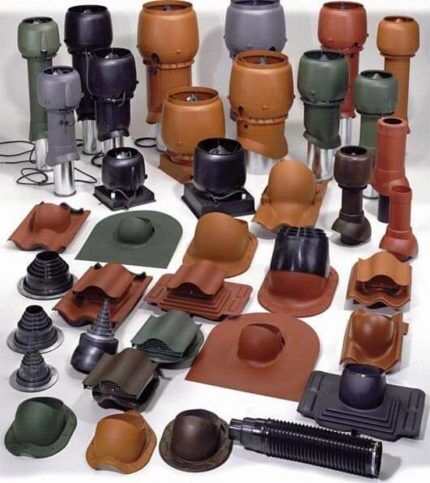

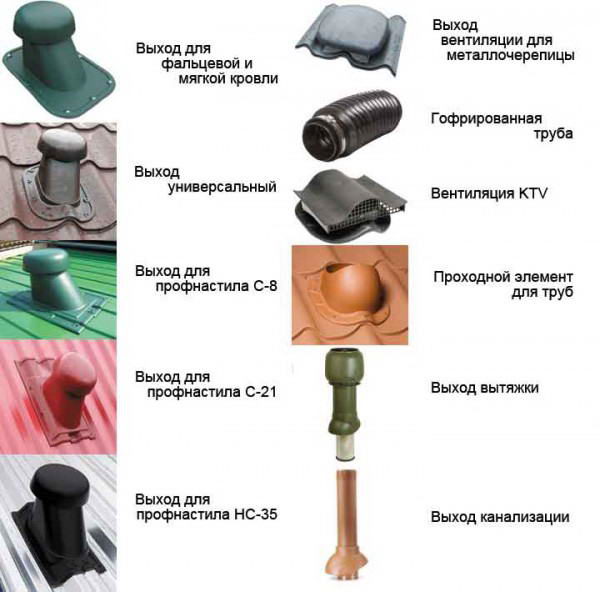

Виды кровельных проходок

ИллюстрацииПояснения
ывдолмрыопвр1Кровельная проходка без клапана.

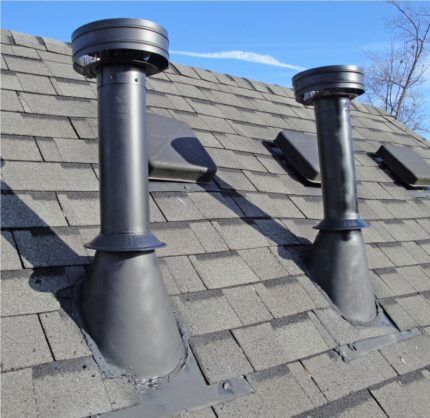

Это самая простая проходка, ее обычно выбирают владельцы небольших частных домов, где нет необходимости в регулировке вентиляционного потока.

Плюс цена такого узла вас приятно порадует.

ывдолмрыопвр2
Кровельная проходка с клапаном.

Такой узел прохода вентиляции, как правило, монтируют на мощных вентиляционных системах многоэтажных домов и административных зданий.

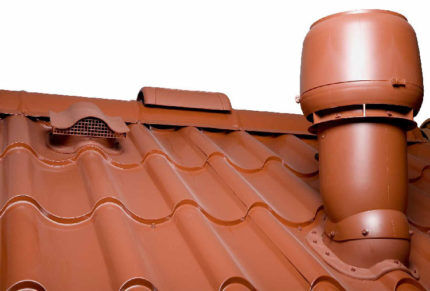

На фото слева показан стальной переходной узел с клапаном, который крепится к бетонной кровле на анкерные болты.

ывдолмрыопвр3Кровельная проходка с утеплением и без утепления.

В подавляющем большинстве случаев такие проходы сейчас утепляются.

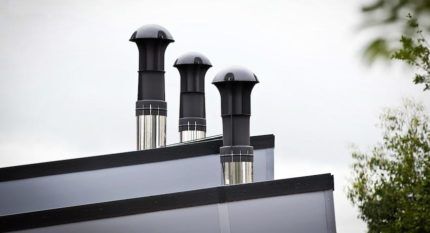

Как показано на схеме слева, для утепления применяется плотная базальтовая вата, но на холодных трубах, к примеру, для фановой вентиляции можно использовать пенопласт.

Неутепленный проход вентиляции через кровлю монтируют только на холодных чердаках и при обустройстве подкровельной вентиляции.

Как самостоятельно смонтировать узел прохода вентиляции через кровлю, какие существуют конструкции и как они маркируются
Регулируемые проходки.

Здесь есть 2 вида конструкций: с автоматическим и ручным управлением.

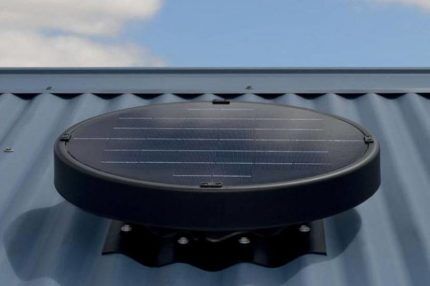

Задвижка на автоматических проходках оборудована электродвигателем и управляется автоматикой вентиляционной системы.

ывдолмрыопвр5Ручное управление.

В механических системах с ручным управлением шибер регулируется при помощи передаточного механизма, иногда этот механизм оборудуют тросиком.

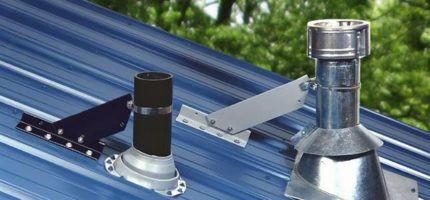

При выборе узлов прохода вентиляции нужно обязательно учитывать вид кровельного материала. Конечно, есть универсальные переходники, но цена на них выше, поэтому лучше поискать специализированные узлы, тем более что солидные производители кровельного покрытия обязательно выпускают сопутствующую фурнитуру.

Фирменный переходник, адаптированный под конкретный вид кровли всегда лучше, чем универсальная модель.
Фирменный переходник, адаптированный под конкретный вид кровли всегда лучше, чем универсальная модель.

Маркировка изделий

Узлы прохода вентиляции через кровлю имеют свою особую маркировку. Разобраться в ней поможет инструкция:

  • Любая подобная маркировка имеет вид «УП*-**». Литеры УП означают «узел проходной»;
  • После этих литер может стоять цифра 1, 2 или 3:
  1. Единица означает самый простой узел, он не оборудован клапаном и в нем нет кольца для сбора конденсата;
  2. Двойка указывает на наличие клапана с ручным управлением. Две следующие цифры после дефиса характеризуют не только диаметр вентиляционной трубы, по ним можно понять есть ли в данном изделии кольцо для сбора конденсата. Если за дефисом стоят цифры от 1 до 10, значит, кольца нет. Соответственно цифры от 11 до 21 говорят о наличии кольца для сбора конденсата;
  3. Тройка — это полностью укомплектованные узлы. В них есть клапан с автоматической регулировкой и кольцо для сбора конденсата. Правда при покупке нужно уточнять параметры — дело в том, что не все производители встраивают в базовую модель электродвигатель, за него придется платить отдельно;
  • Как я уже упомянул, стоящие после дефиса две цифры абсолютно во всех моделях говорят о сечении вентиляционной трубы. Причем, это не само сечение, а лишь его маркировка, конкретные данные указаны в таблице размещенной ниже.

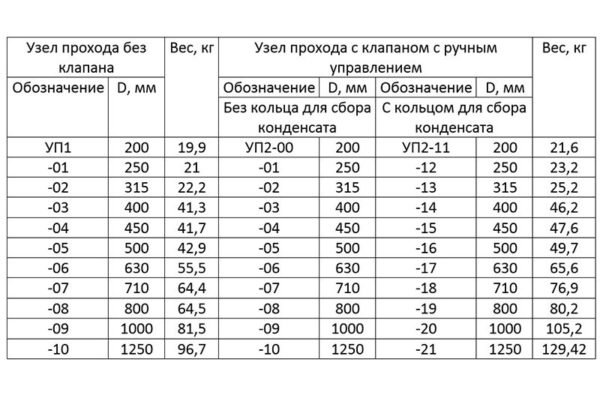

Таблица с параметрами кровельных проходов.Таблица с параметрами кровельных проходов.

Принцип монтажа кровельных проходов

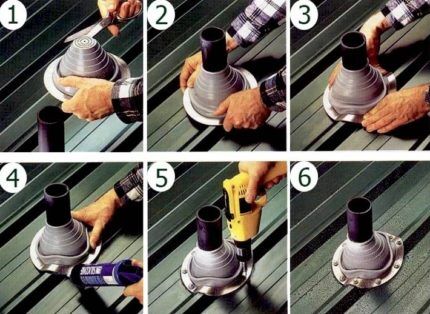

Давайте выясним, как своими руками устанавливаются узлы прохода вентиляции через кровлю. Сначала мы поговорим о монтаже проходов для разных систем дома, а потом я остановлюсь на главных моментах установки подкровельной вентиляции.

Установка перехода для вентиляционных систем

ИллюстрацииРекомендации
ваопвышпловымплыво1
Определяемся с местом монтажа.

Исходим из того, что на чердак вентиляционная труба уже выведена и нам нужно «пройти» через полностью обустроенную и утепленную кровлю из металлочерепицы или профлиста (здесь большой разницы нет):

  • Для этого берем отвес и находим точку прохода под кровлей;
  • Дальше снимаем нижний слой пароизоляции;
  • Снимаем утеплитель;
  • Делаем отметку на верхнем слое пароизоляции и разрезаем его.
ваопвышпловымплыво2Использование самореза. Снизу мы добрались до материала кровли, но основная часть проходной конструкции устанавливается сверху и чтобы найти точку входа на кровле, нам нужно загнать саморез снизу кровли.
ваопвышпловымплыво3Размечаем окно для врезки.

В комплекте практически всех подобных узлов есть бумажный шаблон, который повторяет внутренний контур кровельной накладки.

Берем этот шаблон и по нему размечаем место будущей врезки.

ваопвышпловымплыво4Вырезаем окно.

Толщина металлочерепицы или профлиста зачастую не превышает 1,2 мм. Такой металл вполне реально разрезать хорошим ножом. Проще говоря, вскрыть как консервную банку.

ваопвышпловымплыво5Крепим нижнее кольцо.
  • Когда отверстие в кровле вырезано, берем нижнее уплотнительное кольцо и по нему вырезаем отверстие в подкровельной пароизоляции;
  • После чего смазываем герметиком уплотнительное кольцо и прикладываем его снизу, так чтобы контур кольца плотно соединился с пароизоляцией.
ваопвышпловымплыво6Фиксация.

Теперь это кольцо нам нужно закрепить саморезами на подкровельной обрешетке с обеих сторон.

ваопвышпловымплыво7Язычок по центру уплотнительного кольца обрезается, он нам не нужен;

Обратите внимание: стрелочка указывает на верхний язычок кольца. Дело в том, что нижняя часть кольца прикручивается к боковой стороне обрешетки (как на фото сверху), а верхний язычок прикручивают к обрешетке изнутри со стороны чердака.

ваопвышпловымплыво8Крепим верхнюю надстройку.

Сначала надеваем металлические зацепы, по ним определяется центр.

Такие скобки используются только в некоторых моделях узлов предназначенных для металочерепицы, в кровлях из профлиста они практически не используются.

ваопвышпловымплыво9
Накладка. Дальше устанавливаем верхнюю накладку, обжимаем ее по форме кровли и размечаем;

Тело надстройки обычно делается из металла, используется железо толщиной 1,19 мм или нержавейка толщиной 0,5–0,8 мм. Снизу наклеена резиновая прокладка.

ваопвышпловымплыво10Убираем накладку и наносим по периметру силикон;

Силиконовый герметик нужно брать специальный, в составе не должно быть уксуса.

ваопвышпловымплыво11Окончательно фиксируем надстройку на свое место и крепим ее саморезами с прессшайбой.

Саморезы нужно загонять по диагонали, так накладка будет притягиваться к основе равномерно и ее не перекосит.

ваопвышпловымплыво12
Крепление соединительного элемента.

Та часть трубы, которая находится на кровле, имеет нижний патрубок, через который и соединяется с внутренними конструкциями.

Попасть этим патрубком четко в горловину вентиляционной трубы установленной на чердаке очень тяжело, поэтому мы используем соединительную резиновую гофру.

Гофра фиксируется на смежных трубах металлическими затягивающимися хомутами, которые хорошо видно на фото слева.

ваопвышпловымплыво13Выставляем трубу.

Все трубы на кровле должны стоять строго вертикально. Для этого мы устанавливаем нашу трубу в переходник и выставляем ее по уровню.

ваопвышпловымплыво14Фиксируем трубу.

Дальше труба фиксируется с переходником саморезами. В данной модели загоняются по 3 самореза с каждой стороны.

Так же, как и при фиксации накладки, саморезы нужно загонять по диагонали.

ваопвышпловымплыво15Собираем систему.

Теперь нам остается только надеть гофру на нижнюю пластиковую вентиляционную трубу и зафиксировать соединение хомутом.

Монтаж отдушин для подкровельной вентиляции

ИллюстрацииРекомендации
ывпалоыврпывплыова1Зачем это нужно.

Все утепленные кровли обязательно должны оборудоваться подкровельной вентиляцией, в противном случае изнутри будет постоянно оседать конденсат.

Зимой этот конденсат будет замерзать, как показано на фото, а летом влага будет впитываться в деревянные стропила и обрешетку, постепенно их разрушая.

Кроме того, если вы утеплите крышу минеральной ватой, то без подкровельной вентиляции она быстро отсыреет и станет бесполезной.

ывпалоыврпывплыова2Как это работает.

При монтаже между кровельным материалом и пароизоляцией обязательно оставляется вентиляционный зазор.

Снизу в районе дождевых отливов в этот зазор поступает свежий воздух. Воздух будет неизбежно нагреваться от кровли, и подниматься вверх.

На сравнительно небольших крышах для выхода воздуха по обе стороны конька делаются вентиляционные проходы.

Если плоскость кровли имеет площадь более 60 м² то на самой плоскости устанавливаются дополнительные вентиляционные проходы.

ывпалоыврпывплыова3Нижний вентиляционный зазор.

Во время обустройства кровли вентиляционный зазор снизу зашивается ПВХ сеткой от насекомых.

После этого сверху устанавливаются металлические отливы, в которых также оставляется вентиляционный зазор

ывпалоыврпывплыова4Дополнительная фиксация. Чтобы обеспечит фиксированный вентиляционный зазор между металлическим отливом и основой мы вставили обрезок полипропиленовой трубки (20-30 мм) и загнали через него саморез с прессшайбой.
ывпалоыврпывплыова5Коньковая вентиляция.

Чтобы обеспечить выход воздуха в районе конька есть множество моделей коньковых продухов. Общий принцип работы и одна из моделей таких продухов показана на схеме слева.

ывпалоыврпывплыова6Точечные аэраторы.

На кровлях с большой квадратурой и крутым углом наклона одного конькового продуха мало.

В этих случаях монтируются дополнительные кровельные проходки, эти узлы еще называют точечными аэраторами.

Устанавливаются такие проходки на расстоянии не более метра от конька.

О технике монтажа проходки на металлочерепицу я вам рассказал, на видео в этой статье показано как монтируются проходки на битумную черепицу, технология здесь отличается лишь в мелочах.

Вывод

Теперь вы знаете, как монтируются разные модели узлов прохода вентиляции через кровлю. В видео в этой статье есть дополнительная информация по теме, а если остались вопросы, задавайте их в комментариях, постараюсь помочь.

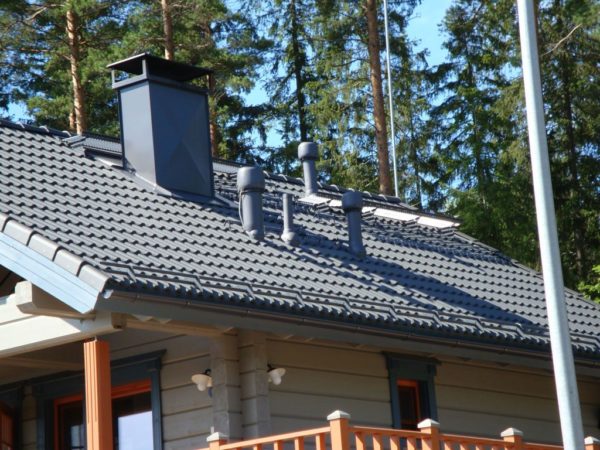

Вывести своими руками вентиляцию на кровлю не так сложно, как может показаться.Вывести своими руками вентиляцию на кровлю не так сложно, как может показаться.

Как сделать проход вентиляции и дымохода через кровлю — favorit-tk

Как сделать проход вентиляции и дымохода через кровлю
Сегодня мы попробуем разобраться, как правильно выполняется один из самых сложных узлов примыканий — проход технологических трубопроводов для дымохода и вентиляции через кровлю. Не зря для этого было перепробовано множество способов, лучшими из которых мы поделимся с вами.
Стропильные системы и конфигурации дымоходов

Проход дымохода через кровлю может выполняться практически при любых наклонах ската за исключением пирамидальных и складчатых крыш с углом более 70°. Ограничения накладываются по большей части распространенными формами и типоразмерами специальной фурнитуры для изоляции — крышной разделки дымохода.
Выход трубы на кровлю должен быть расположен на плоском скате, на удалении от ребер и ендов не менее 1 метра. Во-первых, только так можно правильно смонтировать фартук и подкладку, а во-вторых, не потребуется серьезных вмешательств в стропильную систему.
Если вентканалы могут проводиться сквозь кровлю с минимальным слоем обкладки, а то и вовсе без нее, то дымоходы нуждаются в дополнительной теплоизоляции от пирога кровли. Мы коснемся этого вопроса позже, пока же нужно сделать выбор между круглым и прямоугольным сечением колодца. Быстро и качественно через кровлю можно провести сложенный из кирпича колодец, он имеет наиболее подходящую геометрию. В одном колодце можно группировать и трубы вентиляции, и дымоходный канал.
Круглый проход также возможен, но для дымохода в этом случае потребуется обсадочная труба, диаметром на 350–400 мм больше дымоходной. Возникают трудности ее закрепления в пироге кровли, к тому же не каждая крышная разделка имеет достаточно широкую манжету.
Место размещения: что нужно знать
Оптимально, если вы сооружаете стропильную систему при уже смонтированных колодцах и трубопроводах, однако последовательность работ может быть вынужденно изменена.
Если каналы уже смонтированы, остается только правильно скомпоновать каркасную систему. Ближайшие к трубопроводам стропила должны отстоять от вентиляционных каналов на 50–70 мм, от дымоходов их следует удалять на 200–250 мм. В отопительный период тепловое излучение от дымохода достаточно велико, чтобы вызвать неравномерную усушку древесины и ее коробление. Меняйте шаг установки стропил и не бойтесь располагать пары ферм ближе проектного расстояния.
Размещать дымоход лучше в 15–20 см от верхнего конька: так выступ дымохода над кровлей будет минимальным и не возникнет трудностей с герметизацией верхней части разделки. Решайте сами, как это реализовать: строить колодец как можно ближе к коньку или сделать скаты крыши неравными и сводить их прямо над дымоходом.
Разгрузка кровли
Если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40–50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5–6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.
С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах — выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.
Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.
Вырезаем проем в кровле
Если возведение стропильной системы и остальные этапы монтажа выполняются при выложенном колодце или трубах, проем формируется по мере сборки крыши, что в большинстве случаев трудностей не вызывает. Если же нужно вырезать проем в уже готовой кровле, следует соблюдать определенный порядок действий:
Разгружается кровля и устанавливаются все необходимые перемычки.
Перемычки, формирующие карман для теплоизоляции, устанавливаются на удалении от труб вентиляции, равном толщине теплоизоляции кровли.
Стенки короба для не обложенных дымоходных труб устанавливаются с отступом в 200–250 мм. Для кирпичных колодцев и утепленных сэндвич-труб обкладка выполняется аналогично вентиляционным.
На обрешетку с помощью отвеса переносится профиль сквозного проема по форме трубы или колодца.
Если покрытие кровли малоустойчиво к высоким температурам, его вырезают точно по периметру кармана.
Почти любое покрытие хорошо режется электрическим лобзиком или сабельной пилой, если предварительно прикрутить к нему вырезаемые фрагменты обрешетки.
Отступ от стенок кармана позволяет резать покрытие изнутри, если же вырезка ведется по периметру, можно перенести разметку на улицу с помощью сквозных отверстий в ключевых точках.
В итоге кровля готова к установке трубы или дальнейшей защите от влаги и утечек тепла. Конкретный метод обустройства проходного канала зависит от его типа.
Вентканалы, разделки и манжеты для них
Вентиляционные проходы для холодного чердачного помещения могут вовсе не утепляться, достаточно проделать аккуратное отверстие в теплоизоляции, обрешетке и кровле. Но если по трубам проходит теплый воздух из дома или мансарды, нарушение баланса температур может привести к образованию конденсата. По этой причине вокруг трубы требуется укладка небольшого пояса из влагостойкого материала вроде ППС или ППУ. Пояс разрезается на две равные части и вкладывается в карман по обе стороны от трубы с закреплением на монтажную пену. Ей же нужно заделать швы и щели, а затем зашить карман фанерой, вырезав ее аналогичным способом и расположив перпендикулярно утеплителю.
С лицевой стороны кровли устанавливается крышная разделка под соответствующий диаметр трубы и угол наклона ската. Большинство из них монтируется поверх кровли, некоторые могут потребовать простой подрезки покрытия и уплотнения герметиком.
Обкладка дымоходной трубы — делаем безопасно
После установки дымоходных труб просвет в проеме подбивается снизу мелкой стальной сеткой. Если труба круглая, то в четырех точках проема крепится лента из оцинкованной стали, образуя обсадную гильзу. Можно избежать этого этапа, заполнив теплоизоляцией весь карман, но так уйдет больше материала: изолятор нужно набивать плотно. Для обкладки дымохода рекомендуется использовать пеностекло или каменную вату 120 кг/м3.
Преимущество обсадной гильзы — ровное и аккуратное овальное отверстие в кровле, удобное для закладки изоляции и плотно накрываемое разделкой. Для круглых дымоходов используются разделки из оцинкованной стали.
Колодцы прямоугольной формы следует облагораживать с внешней стороны с помощью сборных фартуков. Достаточно распространены специальные футляры для дымоходов разной формы, их основная задача — препятствовать попаданию косого дождя в место примыкания горловины к колодцу.

Проход вентиляции через кровлю - узлы и особенности монтажа

Содержание статьи:

Вентиляционная система зданий чаще всего обустраивается с выходом воздуховода через кровлю. По аналогичному принципу сделан аэратор на металлической крыше из профнастила или металлочерепицы, предназначенный для вентиляции подкровельного пространства. В местах стыковки вентиляционной трубы с кровельным пирогом образуется узел прохода (УП). Для каждого типа крыши существует свой узел прохода вентиляции через кровлю, отличающийся формой, размером и функциональностью.

Разновидности проходок

Сделать проход через кровлю воздуховода непросто, ведь нарушается целостность покрытия, а иногда даже стропильной системы. Образовывавшийся узел в точке стыковки с крышей требует тщательной защиты от проникновения влаги. Упростить монтаж помогают проходки, различающиеся конструкцией в зависимости от предназначения:

  • Проходки для обустройства точки вывода воздушных выводов бывают без клапана или с клапаном. Простые модели без клапана самые дешевые. Ими обустраивают узел прохода воздуховода через кровлю частных домов. Конструкция с клапаном предусматривает использование заслонки, перекрывающей при надобности отвод. Такие проходки монтируют на крышах производственных и административных зданий, где вентиляционная система работает не постоянно.
  • Производство утепленных проходок и без теплоизоляции позволяет выбрать подходящее изделие в зависимости от места его установки. Не утепленные проходки применяют при расположении воздуховода вблизи конька. Допускается делать проход вентиляции через крышу без теплоизоляции в регионах с жарким климатом. Утепленные базальтовой изоляцией проходки используют с отводами, выходящими далеко от конька и сильно возвышающимися над крышей. Утеплитель предотвращает образование в трубе конденсата из-за разности наружной и внутренней температуры.

проход вентиляции через кровлю

  • Использование проходок с автоматическим и механическим управлением зависит от типа вентиляционной системы, где они будут работать. Механические модели предназначены для ручного управления постоянно работающих вентиляционных систем, где не требуется часто перекрывать и открывать их. Регулировку циркуляции воздуха выполняют с помощью троса. Автоматические проходки предназначены для вентиляционных систем, управляемых электронным контроллером.

Многие неопытные владельцы частных домов считают, что обустройство выхода дымохода и воздуховода через крышу – это одно и то же. Это грубая ошибка, так как внутри дымохода температура воздуха может достигать 800оС, что требует обустройства вокруг трубы короба из негорючих материалов. В трубе, проходящей через кровлю вентиляции, температура воздуха максимум на 1оС выше от комнатной. Установка воздушных отводов не требует проведения огнезащитных мер.

Основные характеристики узлов прохода по ГОСТ

Отечественный производитель изготавливает узел прохода через кровлю согласно ГОСТ 15150. Документ отображает все размеры изделия, материал изготовления, а также указывает на соблюдение зазоров во время монтажа элементов.

Производятся УП различающиеся формой и габаритом, и ко всем изделиям предъявляются основные требования:

  • толщина металла, используемого для изготовления прохода, не должна быть менее 1,19 мм;
  • допускается диапазон диаметра изделия круглой формы от 100 до 125 мм;
  • размеры прямоугольных УП неограниченны;
  • все стенки изделия должны быть покрыты антикоррозийным составом;
  • опорное кольцо должно быть больше сечения патрубка на 300–400 мм;
  • весь узел прохода вентиляции через кровлю без учета клапана не должен быть длиннее 1 метра;

Вентиляционная система здания работает по принципу аэратора. Перед выбором определенной конструкции УП производят расчеты влажности, загазованности, температуры, запыленности и других параметров помещения.

 узел прохода через кровлю

Маркировка УП

На данный момент производят 11 разновидностей изделий со стандартными размерами, помогающих обустроить узел прохода воздуховода через кровлю, и все они имеют свою маркировку:

  • После буквенного обозначения УП всегда идут цифры. Первая цифра 1 и идущие после нее от 01 до 10 обозначают стандартные размеры изделия, не оборудованного клапаном, а также кольцом для конденсата. Пример такой маркировки – УП1-01.
  • Первая цифра 2 и все последующие от 01 до 10 обозначают те же стандартные размеры изделия без конденсатного кольца, но уже с механическим клапаном. Пример маркировки – УП2-02.
  • Первая цифра 3 и все следующие 11–22 обозначают стандартные размеры изделий с механическим клапаном и кольцом для конденсата. Пример маркировки – УП3-22.

Если прохождение через кровлю вентиляции имеет нестандартные габариты, допускается индивидуальное изготовление УП по размерам заказчика.

проход вентиляции через кровлю из металлочерепицы

Общие правила и порядок монтажа узла

Вывод воздуховода через кровлю из здания начинают по окончании сборки всей вентиляционной системы внутри помещения. Монтаж стандартного узла прохода выполняется в следующей очередности:

  • Установку УП начинают с определения точки выхода каждого воздуховода. По существующим строительным нормам рекомендуется устанавливать трубы вентиляции между стропилами как можно ближе к коньку.
  • Определившись с точкой выхода, на кровельном покрытии размечают место под будущее отверстие. Оно должны быть на 30 мм шире диаметра трубы. Во избежание допуска ошибок, из картона можно вырезать шаблон, и по нему делать разметку на кровельном материале.
  • Следующие действия требуют аккуратности. Необходимо по разметке точно прорезать отверстие. На мягкой крыше это сделать просто, а вот кровлю из металлочерепицы или другого твердого покрытия вначале придется просверлить. Достаточно сделать несколько отверстий в ряд по обозначенному контуру, чтобы влезло полотно ножовки по металлу, и выпилить весь круг. Из проделанного отверстия удаляют все остатки кровельного пирога, включая элементы обрешетки.
  • Проходку с резиновым уплотнителем надевают на воздуховод с учетом того, что она должна находиться на поверхности крыши. Строительным скотчем фиксируют к трубе паро- и гидроизоляционные слои. Для надежности можно стыки обработать герметиком. Резиновый уплотнитель проходки к мягкой кровле приклеивают герметиком. К твердым металлическим покрытиям крепление происходит с помощью саморезов.
  • Когда он полностью зафиксирован, сверху надевают оголовок, защищающий вентиляционный канал от осадков, проникновения птиц и мусора.

Правильно установленный узел прохода через кровлю вокруг себя не должен иметь впадины, иначе зимой в ней образуется снеговой карман, и талая вода проникнет под кровельное покрытие.

 проход через кровлю вентиляции

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

 узел прохода воздуховода через кровлю

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

узел прохода трубы через кровлю

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.


Советуем почитать:








Узел прохода через кровлю: описание и назначение

Вентиляционные системы различного типа монтируются практически на каждом здании или сооружении. Для нормального их функционирования требуется вывод загрязненного воздуха, который в большинстве случаев выполняется с использованием выхода конструктивных элементов вентиляции на кровлю. Для эффективной работы и вентиляционной системы, и кровельного покрытия требуется грамотное выполнение узлов прохода.

Описание и назначение узлов прохода

Под узлом прохода вентиляции через кровлю (достаточно распространено и другое название – кровельная проходка) понимается устройство, проходящие через кровельное покрытие и предназначенное для вывода загрязненного воздуха. Так как при установке узла прохода происходит нарушение целостности покрытия кровли, подходить к выполнению монтажа следует с особой тщательностью и аккуратностью. В противном случае могут произойти нарушения как в работе вентиляционной системы, так и крыши. Это, естественно, может привести к быстрому их выходу из строя и последующим дорогостоящим работам по ремонту или замене отдельных конструктивных элементов.

Узел прохода вентиляции через кровлю может использоваться также для вывода на крышу других систем здания или сооружения, например, дымоходов (при наличии в доме камина или печи) или газоходов (при наличии газового котла или другого подобного оборудования). При этом необходимо учитывать, что в случае применения проходок под дымоходы, следует оборудовать их дополнительными огнестойкими элементами (например, коробом). Это связано с тем, что температура воздуха в печах может достигать 700-800 градусов, что ведет к сильному нагреву трубы.

Работы по установке кровельных проходок должны выполняться в соответствии с положениями ГОСТ 15150, где четко прописаны все основные требования к конструкции и ее месторасположению на крыше.

Вывод вентиляции на крышу представляет собой трубу различного профиля и размеров, которая вставляется в специально выполненное для нее отверстие в перекрытии или покрытии здания. В зависимости от вида крыши, а также типа перекрытия могут использоваться различные виды кровельных проходок.

Виды узлов прохода вентиляционных систем через крышу

Существует большое количество разнообразных видов и типов, применяемых на практике узлов прохода. Они могут быть:

  • с встроенным клапаном или без него:
    проходки без клапана имеют самую низкую стоимость, поэтому зачастую используются при строительстве частных домов. Они не предусматривают возможность перекрытия и регулировки потока выходящего воздуха. Так как в частных домах вентиляционная система, как правила, небольшая, то использование бесклапанных проходок вполне оправдано и эффективно;
    проходки со встроенным клапаном предусматривают в своей конструкции заслонку, которая может при необходимости перекрыть трубу. Наиболее часто используется для административных или производственных зданий;
  • с утеплением и без утепления. Узлы прохода без утепления используются при расположении близко от конька, а также в районах, не отличающихся суровым климатом и низкими температурами в зимний период. В качестве теплоизоляционного материала в утепленных проходках, применяются обычно базальтовые или стекловолокнистые плиты. Данная разновидность узлов прохода используется при расположении вдали от конька, когда значительная часть конструкции находится снаружи, а также в районах с любым, даже очень суровым климатом;
  • с автоматическим и механическим управлением. Автоматические узлы прохода оборудованы специальным контроллером, благодаря которому происходит управление работой системы без участия человека, в автоматическом режиме. Механическое управление предусматривает специальный тросик, которым регулируется объем циркуляции воздуха. Такие проходки используются главным образом для постоянно задействованных систем вентиляции.

Еще одним классификационным признаком, позволяющим разбить применяющиеся узлы прохода на группы, является тип и профиль покрытия, которое используется на крыше. Различные виды кровельных проходок приведены на следующем фото.

Маркировка узлов

Для узлов кровельных проходок разработана специальная маркировка. Они имеют следующий вид: УП*-**. УП означает наименование изделия — узел прохода.

Первая цифра после букв означает:

  • 1 – узел с ручным управлением, без клапана и кольца, собирающего конденсат;
  • 2 – узел с ручным управлением, со встроенным клапаном и с кольцом (вторая и третья цифры в диапазоне от 1 до 10), или без кольца (диапазон следующих цифр от 11 до 21), собирающего конденсат;
  • 3 – узел с автоматическим управлением, встроенным клапаном и кольцом для сбора конденсата.

Вторая и третья цифры означают также различные диаметры изделия.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

  • уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
  • обычный силиконовый герметик, который предназначен для наружных работ;
  • самоклеящаяся лента для герметизации стыков;
  • шуруповерт;
  • кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

  1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
  2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
  3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
  4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
  5. Затем монтируется специальный резиновый или силиконовый уплотнитель, который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
  6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Заключение

Узлы прохода системы вентиляции через кровельное покрытие являются важным элементом, обеспечивающим надежную и долговечную работу как вентиляции, так и крыши в целом. При их установке собственными силами следует тщательно соблюдать приведенные в статье рекомендации и последовательность этапов выполнения всех необходимых работ.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

разновидности, применение и особенности установки

Каждое здание, независимо от назначения, оснащается приточной, вытяжной вентиляцией. При низкой скорости движения воздуха появляется сырость, плесень, неприятные запахи. Со временем начинается разрушение несущих элементов, снижается срок эксплуатации сооружения, выходят из строя различные инженерные коммуникации.

Чтобы система работала без перебоев, в каналы не проникала влага, устанавливаются узлы прохода вентиляционных вытяжных шахт. Точки забора, выброса воздуха располагаются на самых высоких местах. Зачастую для их монтажа выбирается крыша.Но что из себя представляют эти узлы и как правильно их устанавливать?

Об этом мы детально поговорим в нашей статье – рассмотрим разновидности узлов, особенности их применения, технологии вывода вентиляции через кровлю. Эта информация поможет избежать ошибок, которые допускаются неопытными пользователями при выборе элементов, их установке, что приводит к появлению серьезных дефектов, нарушению работы всей системы.

Содержание статьи:

Особенности узлов прохода вентиляции

Вытяжная вентиляция в частном доме и небольшом общественном здании может быть представлена сложной, разветвленной системой воздуховодов. Их можно объединить в общие каналы или вывести наружу самостоятельно.

Чтобы отработанный воздух мог беспрепятственно покинуть здание, в крыше должно быть сделано сквозное отверстие. Такой проход нуждается в утеплении, качественной герметизации, проведении других мероприятий по обустройству.

При наличии недочетов в процессе прохода вытяжной вентиляции через крышу появляется возможность проникновения талых, дождевых вод под изолирующий материал, образование холодных участков. В результате, разрушаются деревянные, металлические элементы кровельного пирога, покрытие портится намного раньше отведенного времени.

Также не менее важно исключить вероятность . Капельки влаги появляются в результате разницы температур теплого, влажного воздуха, находящегося во внутренней части помещения, и наружной части воздуховода, открытой части кровли, охлажденной уличным воздухом.

Вывод вентиляционных каналов на крышуВывод вентиляционных каналов на крышу

Все каналы вытяжной вентиляции в обязательном порядке имеют выход на улицу. Это позволяет легко сбрасывать отработанный воздух из помещения

Установка узлов прохода вентиляционных шахт позволяет решить подобные проблемы. Они помогают вывести отработанные воздушные массы, не нарушая кровельной системы.

Конструкционные элементы проходного узла

Конструктивно, узел прохода состоит из следующих элементов:

  • отверстия в кровле, точно соответствующего вентиляционному каналу;
  • отрезка воздуховода, оснащенного ;
  • нижней части, в которой располагается уплотнительный кожух – его задача состоит в создании вокруг отверстия площадки, герметично соединенной с кровельным покрытием.

Основным элементом такого узла считается проходка – вентиляционные приспособления, обеспечивающие функциональность узла.

Проходки изготавливаются из разных материалов. Эластичные модели выполняются из прочной резины, других гибких материалов. Они легко переносят негативное воздействие атмосферных явлений, устойчивы к жесткому ультрафиолетовому излучению, перепадам влажности, температуры. Основным плюсом изделия считается наличие гибкого рукава, позволяющего изменять форму.

Узлы прохода и комплектующиеУзлы прохода и комплектующие

Комплектующие для прохода вентиляции могут быть изготовлены из разных материалов. Однако наибольшей популярностью пользуются эластичные конструкции. Они могут быть использованы на кровлях разного типа

Резиновые проходки применяются на крышах с разным уклоном. В разных моделях высота рукава отличается. Чем больше уклон крыши, тем больше должен быть рукав у проходки.

Пластиковые изделия имеют отличные эксплуатационные характеристики. Они отличаются продолжительным сроком службы, устойчивостью к низким температурам, воздействию ультрафиолета, влажности. Для разных типов кровли выпускаются проходки различных конфигураций.

На крыше может располагаться несколько узлов прохода, которые обеспечивают выброс отработанного воздуха из санузлов, кухни, подвального помещения, других систем. Если площадь коттеджа небольшая, узел прохода может быть один.

Типовые варианты исполнения проходок

Относительно недавно вариантов исполнения узлов прохода было совсем немного. Элементы выполнялись в виде отрезков воздуховодов квадратного, круглого сечения. К ним были приварены монтажные шайбы, конструкция имела дополнительное усиление благодаря наличию ребер жесткости.

Вывод вытяжной вентиляцииВывод вытяжной вентиляции

Узел прохода должен обеспечивать беспрепятственное прохождение воздуха, герметичность, теплоизоляцию соединений, при этом, не препятствовать стеканию осадков с крыши

Узлы прохода устанавливались в железобетонные монтажные стаканы – специальные опорные сооружения. Стаканы закреплялись на крыше в процессе строительства здания и были оснащены горизонтальной площадкой, которая позволяла устанавливать опорные элементы на поверхностях с любым уклоном.

Благодаря развитию частного домостроения разновидностей узлов прохода, отличающихся характеристиками и условиями эксплуатации, стало намного больше.

Сегодня производители предлагают:

  • искрозащитные модели, использующиеся в вытяжной вентиляции предприятий, которые работают с легковоспламеняющимися газами;
  • изделия с клапаном, оснащенные кольцом для сбора конденсата;
  • модели без клапана.

Выбирая узел прохода без клапана, предназначенный для вытяжной вентиляционной шахты, домовладелец получает простейшее устройство. Оно станет оптимальным решением для постоянно работающей системы, не требующей периодической регулировки.

Клапан требуется при необходимости закрывать доступ для холодного воздуха – в период, когда вытяжная вентиляция не работает.

Узлы прохода, оснащенные клапанами, отличаются различными типами управления:

  • ручное – актуально для стабильно работающих систем, не требующих постоянной корректировки, и реализуется при помощи троса, противовеса, которые позволяют регулировать скорость воздухообмена в доме;
  • автоматическое – производится при помощи электропривода, при необходимости частого изменения режимов работы вытяжной вентиляции.

Приспособления могут дополнительно оснащаться кольцом для сбора конденсата.

Узел прохода для металлочерепицыУзел прохода для металлочерепицы

Широкий ассортимент узлов прохода для вытяжных вентиляций позволяет подобрать изделие, которое будет внешне сочетаться с оформлением крыши. Различные модели оснащаются присоединительными площадками с разным рельефом, что существенно упрощает монтаж

Сегодня в строительстве используются комплектующие для прохода, изготовленные из полимеров или металла. Пластиковые модели существенно облегчают проведение монтажных работ, снижают затраты на обслуживание.

При использовании металлических изделий, домовладельцы иногда сталкиваются с появлением шума, которой создается воздушными потоками.

Рекомендации по выбору проходки

Выбор узла прохода осуществляется в зависимости от типа воздуховодов, используемых при монтаже вытяжной вентиляции.

По форме они бывают:

  • квадратными;
  • круглыми;
  • овальными;
  • прямоугольными.

Модели отличаются и по размеру сечения. Для обеспечения гидроизоляции приспособления оснащаются присоединительными площадками, которые монтируются до того, как накрыта кровля. К примеру, при монтаже узла прохода на крыше из металлочерепицы обязательно используется фольгированная бумага, производится заливка всех отверстий герметиком.

При выборе узла прохода стоит останавливаться на изделиях отечественного производителя, а также на импортных моделях, адаптированных для использования в климатических условиях вашего региона.

Красивый вывод вентиляцииКрасивый вывод вентиляции

Выбор узла прохода осуществляется на стадии проектирования в соответствии с требованиями конструкции вытяжной системы вентиляции, особенностями ее эксплуатации

Отдельные модели оснащаются утепленными клапанами, исключающими вероятность обледенения. Это обеспечивает бесперебойную работу автоматики в период сильных морозов.

В качестве профилактики узел прохода должен регулярно осматриваться, чтобы не допустить:

  • наличие механического мусора внутри клапана;
  • затруднение вращения подвижных элементов;
  • отсутствие зазора между клапаном и корпусом, расстояние между ними менее 2 мм;
  • нарушение целостности уплотнителей, накладок;
  • появление трещин, прочих механических повреждений во внутренней, наружной части.

При наличии перечисленных выше нарушений узел прохода подлежит замене.

Также при выборе узла прохода важно отличать приспособления для вытяжной вентиляции от устройств для дымоходов. Вентиляционная система используется для сброса отработанных воздушных масс, а вот через дымоход выводятся раскаленные продукты сгорания, поэтому такой узел прохода нуждается в дополнительной огнезащите.

 Правила и особенности монтажа узла прохода

Планируя самостоятельный монтаж узла прохода, важно учитывать учесть ряд нюансов и обеспечить при установке:

  • герметичность – соединительный фланец должен плотно прилегать к поверхности, чтобы исключить попадание влаги во внутренние слои кровли;
  • отсутствие преград для дождевой, талой воды – особенно важно в межсезонье, во время оттепелей, когда оставшаяся в щелях влага ночью промерзает, расширяя зазоры, нарушая целостность покрытия, общую герметичность крыши;
  • теплоизоляцию конструкции – что позволит избежать образования конденсата, который будет постепенно разрушать стропила, прочие элементы кровельной системы.

На верхней части узла прохода располагается . Он предотвращает попадание в вытяжной канал птиц, мелкого мусора, влаги.

Большая часть дефлекторов имеют примерно одинаковый внешний вид. Для желающих выделиться, производители предлагают уникальные конструкции.

Широкий дефлекторШирокий дефлектор

В отдельных моделях узлов прохода, предназначенных для вытяжных каналов вентиляции, дефлектор выполняется в виде широкого клапана, защищающего воздуховод

Выбор технологии установки узла прохода зависит от особенностей кровельного материала, угла наклона, других технических характеристик крыши. Все действия в процессе монтажа направлены на создание отверстия, соответствующего размеру воздуховода, его герметизации, утепления.

Общий порядок установки предполагает перечисленные ниже этапы:

  1. Разметка поверхности – диаметр отверстия делается на пару сантиметров больше, чем воздуховод. Для этого можно взять отрезок трубы или сделать шаблон, повторяющий форму вытяжного канала. Приложив воздуховод к кровле, необходимо его обвести с небольшим запасом.
  2. Создание отверстия – проход обустраивают, используя технологию, соответствующую типу кровельного материала. Например, при формировании отверстия из профнастила не используется болгарка. Электродрелью сверлятся отверстия по периметру, которые впоследствии соединяются ножницами по металлу, ножовкой.
  3. Подрезка слоев изоляции – это делают аккуратно, чтобы не нарушить конфигурацию кровельного пирога. Проходка вставляется в полученное отверстие, изолируется.
  4. Закрепление узла – установленный узел надежно закрепляется на поверхности кровли.

Одна особенность – специалисты не рекомендуют применять болгарку для создания отверстия в таком кровельном материале, как профнастил, поскольку в процессе работы появляются искры. Огонь прожигает микроотверстия в покрытии. Сразу они не видны, однако, со временем, в поврежденных местах появляется коррозия.

Если же ваш кровельный материал способен выдержать воздействие искр и вы планируете проделывать отверстие для вывода вентканала с помощью УШМ, рекомендуем ознакомиться с правилами .

Вариант #1 — вывод вентиляции на твердую кровлю

Чаще всего застройщики выбирают металлочерепицу для отделки крыши. Поэтому разберем технологию установки проходки на примере этого материала.

Вывод вентиляции на готовой кровлеВывод вентиляции на готовой кровле

Монтаж узла прохода для вытяжной вентиляции на твердой крыше рекомендуется проводить после окончания установки вентиляции, монтажа кровельного покрытия

Сначала выполняется разметка кровли: узел вывода вытяжной вентиляции должен располагаться между стропилами. Часто вентшахта устанавливается месте горизонтального стыка двух листов кровельного материала. Верхний лист закроет пластину точки прохода, а нижний – пройдет под пластиной.

Сначала с внутренней стороны определяется место расположения проходки. Наметить его легко, просверлив отверстие в металле. С внешней стороны необходимо маркером наметить место предполагаемого отверстия. Для этого используется шаблон, который имеется в комплекте узла прохода.

После разметки можно приступить к созданию отверстия. Для работы можно использовать ручные или электрические ножницы по металлу. После того, как отверстие в металлочерепице создано, его переносят на внутренние слои кровли.

По окончании работы место монтажа очищается от мелкого мусора, опилок, тщательно обезжиривается. В местах планируемого крепления сверлятся отверстия для саморезов.

Далее наступает черед установки проходки. Сначала монтируется уплотнитель – уплотнительный элемент прикладывается к месту крепления, тщательно обжимается в соответствии с рельефом кровли. Его нижняя часть обрабатывается герметиком, имеющимся в комплекте, сильно прижимается к подготовленному отверстию. Излишки герметика выдавливаются из-под резинки, наносятся на места стыка.

Затем сверху уплотнительной резинки ставится проходной элемент, закрепляется саморезами. Заключительным этапом становится установка вытяжной вентиляционной трубы, ее соединение с каналами, проходящими в доме. Наружная часть канала оснащается капельниками, дефлекторами, зонтиками, обеспечивающими защиту.

Порядок монтажаПорядок монтажа

Порядок монтажа проходки: 1) подготовить проходной элемент; 2) установить его на выходящую трубу воздуховода; 3) тщательно обжать проходку в соответствии с рельефом кровли; 4) прикрепить к поверхности герметиком, хорошо прижать по периметру; 5) закрепить саморезами; 6) все места соединения залить герметиком

Чтобы обеспечить бесперебойную работу вытяжной вентиляции в зимнее время, важно позаботиться о теплоизоляции. Наличие утепления исключит вероятность образования конденсата, промерзание трубы. Монтажные нюансы и рекомендации по выборе вентиляционной трубы для кровли мы привели в .

Вариант #2 — выполнение работ на мягкой кровле

Технология монтажа узла вывода для вытяжной вентиляции на мягкой кровле осуществляется аналогично. Многие специалисты отмечают, что провести установку несколько проще за счет отсутствия рельефа искусственного кровельного материала. Во время обустройства узла не придется точно повторять все изгибы покрытия, достаточно плотно приложить элементы к поверхности, обеспечить качественную изоляцию.

Узел прохода вентиляции на мягкой кровлеУзел прохода вентиляции на мягкой кровле

Профессиональный подход, точное следование инструкциям в процессе выполнения монтажных работ – все это поможет создать идеальную вытяжную систему вентиляции своими руками

В процессе монтажных работ особое внимание стоит уделить герметичности стыков, швов. Они тщательно обрабатываются. Если вода найдет лазейку в конструкции, она нанесет ущерб. Даже когда влага не проникает через все слои кровельной конструкции, она замерзает в щелях, расширяя их до значительных размеров. Обрабатывая все элементы герметиком, легко снизить риски протечек, обеспечить длительный срок эксплуатации кровли.

Если вы решили установить узел прохода своими силами, рекомендуем вам также ознакомиться с в крыше и основными ошибками, которые чаще всего допускаются неопытными монтажниками.

Выводы и полезное видео по теме

Точка вывода вытяжного вентиляционного канала на крышу создает риск появления протечек, нарушения герметичности конструкции кровли. Поэтому важно правильно подобрать оснащение для обустройства узла прохода, следовать инструкциям при проведении монтажных работ. Видеоролики, приведенные ниже, помогут определиться с оптимальной моделью, не допустить ошибок в процессе установки узла прохода.

Секретами грамотного выбора кровельной проходки поделятся профессионалы. После просмотра вы легко определитесь с моделью для металлочерепицы или профнастила с любым профилем, а также изделием для мягких материалов:

Видео подробно рассказывает об этапах работы с металлочерепицей. Интересно, что проходка устанавливается на стыке листов:

Монтаж нескольких узлов прохода для вытяжной вентиляции на плоской крыше.

Из предложенного материала становится понятно, что особых сложностей при выводе вентиляционных каналов на крышу не встречается. Большая часть необходимых инструментов имеется в арсенале каждого домашнего мастера, а производители предлагают узлы прохода в полной комплектации, оснащают умельцев и крепежными элементами, и качественным герметиком.

Если вы уже имеете опыт выведения вытяжной вентиляции на крышу, делитесь им в комментариях. Если только планируете проведение работ, или у вас есть вопросы, задавайте их нашим экспертам и другим посетителям сайта – блок обратной связи расположен ниже.
