Требования по прокладке кабелей вблизи газопроводов

В последнее время часто приходилось заглядывать в ПУЭ и искать требования по прокладке электрических кабелей и установке оборудования вблизи газопроводов. Каждый раз на это тратил время и чтобы в дальнейшем экономить время, хочу собрать все основные требования в одной статье.

Практически все требования по прокладке кабелей параллельно газопроводам представлены в ПУЭ. Кое-что имеется в ТКП 339-2011 (РБ), но там требования идентичны.

Когда читаете ПУЭ, обращайте внимание, к какой главе относится то или иное требование.

Начнем с прокладки кабелей до 16 мм2, т.е. с электропроводок:

2.1.57. При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.

Исходя из данного пункта, минимальное расстояние от электропроводки до газопровода должно быть не менее 400 мм.

При прокладке кабелей в производственных помещениях нужно учитывать:

2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:

3 Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Как видим, в подобных условиях мы должны выдержать расстояние 1 м.

При прокладке кабелей в земле необходимо руководствоваться:

2. 3.88. При параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 до 0,588 МПа) — не менее 1 м; до газопроводов высокого давления (более 0,588 до 1,176 МПа) — не менее 2 м; до теплопроводов — см. 2.3.89. В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений.

Параллельная прокладка кабелей над и под трубопроводами не допускается.

При прокладке кабелей в земле следует уточнять давление газопровода, т.к. расстояние до газопровода низкого давления  принимается 1 м,  а до газопровода высокого давления – 2 м.

На производственных территориях трубопроводы и кабели часто прокладывают на общих эстакадах:

7.3.121. По эстакадам с трубопроводами с горючими газами и ЛВЖ помимо кабелей, предназначенных для собственных нужд (для управления задвижками трубопроводов, сигнализации, диспетчеризации и т.п.), допускается прокладывать до 30 бронированных и небронированных силовых и контрольных кабелей, стальных водогазопроводных труб с изолированными проводами.

Небронированные кабели должны прокладываться в стальных водо-газопроводных трубах или в стальных коробах.

Бронированные кабели следует применять в резиновой, поливинилхлоридной и металлической оболочках, не распространяющих горение. Рекомендуется эти кабели выбирать без подушки. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.

Строительные конструкции эстакад и галерей должны соответствовать требованиям гл. 2.3.

При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям (см. гл. 2.3). Допускается сооружать кабельные эстакады и галереи на общих строительных конструкциях с трубопроводами с горючими газами и ЛВЖ при выполнении противопожарных мероприятий. Допускается прокладка небронированных кабелей.

На эстакадах расстояние от кабелей до трубопроводов должно быть не менее 0,5 м.

Заодно давайте посмотрим, какое расстояние необходимо принимать от силовых щитков, выключателей, розеток и других элементов электроустановок:

7.1.28. …При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IP31.

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Выключатели, розетки и другая мелочевка не может быть ближе 0,5 м от газопровода. Расстояние от силовых щитов до всех трубопроводов принимается не менее 1 м.

Теперь я знаю, что основные требования по размещению электрооборудования и прокладке кабелей вблизи газопроводов можно найти в одной статье.

Если что-то забыл, пишите =)

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

Какое расстояние от кабельной линии до газопровода необходимо выдержать? | ЭлектроАС

Дата: 2 декабря, 2009 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Прокладка кабеля, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании «ЭлектроАС».

Нужен электромонтаж или электроизмерения? Звоните нам!

Сергей
Здравствуйте! Подскажите, пожалуйста, могу ли я проложить кабель в трубе полиэтиленовой или ПВХ параллельно газопровода на расстоянии менее 100 мм?

Ответ:
Не понятно, о каком способе электромонтажа кабеля Вы задаёте вопрос.

Если вопрос касается открытой прокладке кабеля внутри помещений, то при параллельной прокладке кабеля, расстояние от газопровода до кабеля должно быть не менее 400 мм.

При прокладке кабеля в земле, расстояние от газопровода до кабельной линии должно быть не менее 1 м. В стеснённых условиях, при соблюдении всех необходимых согласований и мер по обеспечению электробезопасности, допускается уменьшение данного расстояния.

При прокладке кабеля в производственных помещениях, расстояние от газопровода до кабельной линии должно быть не менее 1 м. В стеснённых условиях, при соблюдении всех необходимых согласований и мер по обеспечению электробезопасности, допускается уменьшение данного расстояния.

ПУЭ-6
ОТКРЫТЫЕ ЭЛЕКТРОПРОВОДКИ ВНУТРИ ПОМЕЩЕНИЙ
2.1.56
При пересечении незащищенных и защищенных проводов и кабелей с трубопроводами расстояния между ними в свету должны быть не менее 50 мм, а с трубопроводами, содержащими горючие или легковоспламеняющиеся жидкости и газы, — не менее 100 мм. При расстоянии от проводов и кабелей до трубопроводов менее 250 мм провода и кабели должны быть дополнительно защищены от механических повреждений на длине не менее 250 мм в каждую сторону от трубопровода.
При пересечении с горячими трубопроводами провода и кабели должны быть защищены от воздействия высокой температуры или должны иметь соответствующее исполнение.

2.1.57
При параллельной прокладке расстояние от проводов и кабелей до трубопроводов должно быть не менее 100 мм, а до трубопроводов с горючими или легковоспламеняющимися жидкостями и газами — не менее 400 мм.

Провода и кабели, проложенные параллельно горячим трубопроводам, должны быть защищены от воздействия высокой температуры либо должны иметь соответствующее исполнение.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ЗЕМЛЕ
2.3.88
При параллельной прокладке расстояние по горизонтали в свету от кабельных линий напряжением до 35 кВ и маслонаполненных кабельных линий до трубопроводов, водопровода, канализации и дренажа должно быть не менее 1 м; до газопроводов низкого (0,0049 МПа), среднего (0,294 МПа) и высокого давления (более 0,294 до 0,588 МПа) — не менее 1 м; до газопроводов высокого давления (более 0,588 до 1,176 МПа) — не менее 2 м; до теплопроводов — см. 2.3.89.
В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний для трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110 — 220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений.

Параллельная прокладка кабелей над и под трубопроводами не допускается.

2.3.95

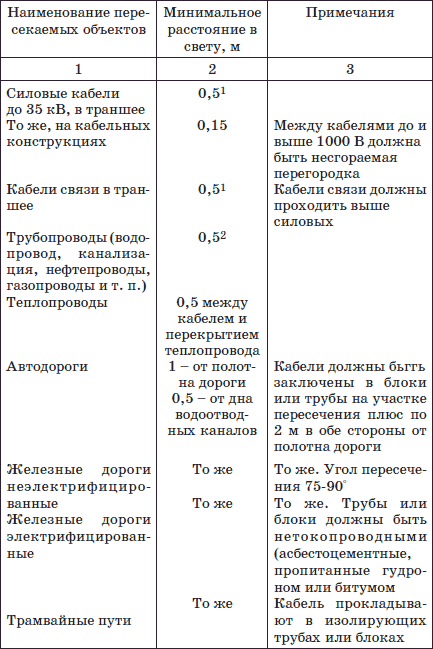

При пересечении кабельными линиями трубопроводов, в том числе нефте- и газопроводов, расстояние между кабелями и трубопроводом должно быть не менее 0,5 м.
Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс не менее чем по 2 м в каждую сторону в трубах.

При пересечении кабельной маслонаполненной линией трубопроводов расстояние между ними в свету должно быть не менее 1 м. Для стесненных условий допускается принимать расстояние не менее 1 м. Для стесненных условий допускается принимать расстояние не менее 0,25 м, но при условии размещения кабелей в трубах или железобетонных лотках с крышкой.

ПРОКЛАДКА КАБЕЛЬНЫХ ЛИНИЙ В ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЯХ

2.3.134
При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:
1. Кабели должны быть доступны для ремонта, а открыто проложенные — и для осмотра.
Кабели (в том числе бронированные), расположенные в местах, где производится перемещение механизмов, оборудования, грузов и транспорта, должны быть защищены от повреждений в соответствии с требованиями, приведенными в 2.3.15.
2. Расстояние в свету между кабелями должно соответствовать приведенному в табл. 2.3.1.
3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т.п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.
Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.
Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Прочая и полезная информация

Прочая и полезная информация

Расстояние от кабеля до газопровода

Дмитрий спрашивает:


Помогите разобраться. Имеется производственный цех. Необходимо проложить кабели 0,4 кВ, рядом идет газопровод, согласно правил ПУЭ -7 п. 2.3.134. При прокладке кабельных линий в производственных помещениях должны быть выполнены следующие требования:
3. Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Вопрос: Какое минимальное расстояние от кабеля до газопровода должно быть, если мой кабель проложен в металлическом закрытом лотке? Заранее спасибо.

Ответ:


Давайте разберемся что такое металлический кожух и металлический закрытый лоток. Выдержку берем из википедии:

  • Кожух — в прокладке трубопроводов (газо-, нефтепроводов), электрических,водопроводных и других подземных сетей кожухом называют жёсткий экран обычно в виде стальной, пластмассовой или бетонной трубы, внутри которой прокладываются сети для защиты от больших внешних нагрузок и быстрого износа в итоге, а также повреждения прокладываемой сети.
  • Стальные кабель-каналы (лотки) изготавливаются из оцинкованной или холоднокатаной стали и предназначены для чистовой (эстетичной) прокладки проводов и кабельных трасс как внутри, так и снаружи помещений и устройства электроустановочных и телекоммуникационных изделий в виде розеток, переключателей, клеммных устройств и т. д. Металлический кабель-канал — это цельный прокатанный профиль или с перфорацией, поставляется с крышкой и без неё.

Если в цеху проложен закрытый металлический лоток (не перфорированный) как показано на рисунке ниже, то ваш лоток и кожух — это одно и то же, то есть изделия, выполняющие одну и туже функцию и выполнены из одинакового материала.

Металлический, закрытый, не перфорированный лоток для прокладки силового кабеля

Выводы: В вашем случае конкретного размера в ПУЭ не указано. Но руководствоваться можно вот этими строками:

«При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны.»

Участок сближения может быть протяженностью 2 или 3 метра, а может быть 100 метров и более. Так вот на всем протяжении сближения кабель должен быть в закрытом, металлическом лотке плюс 0,5 метра с каждой стороны — в начале сближения и в конце.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.

Помогла2Не помогла

Защита кабеля при пересечении с газопроводом

В последнее время часто приходилось заглядывать в ПУЭ и искать требования по прокладке электрических кабелей и установке оборудования вблизи газопроводов. Каждый раз на это тратил время и чтобы в дальнейшем экономить время, хочу собрать все основные требования в одной статье.

Практически все требования по прокладке кабелей параллельно газопроводам представлены в ПУЭ. Кое-что имеется в ТКП 339-2011 (РБ), но там требования идентичны.

Когда читаете ПУЭ, обращайте внимание, к какой главе относится то или иное требование.

Начнем с прокладки кабелей до 16 мм 2 , т.е. с электропроводок:

Исходя из данного пункта, минимальное расстояние от электропроводки до газопровода должно быть не менее 400 мм.

При прокладке кабелей в производственных помещениях нужно учитывать:

3 Расстояние между параллельно проложенными силовыми кабелями и всякого рода трубопроводами, как правило, должно быть не менее 0,5 м, а между газопроводами и трубопроводами с горючими жидкостями — не менее 1 м. При меньших расстояниях сближения и при пересечениях кабели должны быть защищены от механических повреждений (металлическими трубами, кожухами и т. п.) на всем участке сближения плюс по 0,5 м с каждой его стороны, а в необходимых случаях защищены от перегрева.

Пересечения кабелями проходов должны выполняться на высоте не менее 1,8 м от пола.

Параллельная прокладка кабелей над и под маслопроводами и трубопроводами с горючей жидкостью в вертикальной плоскости не допускается.

Как видим, в подобных условиях мы должны выдержать расстояние 1 м.

При прокладке кабелей в земле необходимо руководствоваться:

В стесненных условиях допускается уменьшение указанных расстояний для кабельных линий до 35 кВ, за исключением расстояний до трубопроводов с горючими жидкостями и газами, до 0,5 м без специальной защиты кабелей и до 0,25 м при прокладке кабелей в трубах. Для маслонаполненных кабельных линий 110-220 кВ на участке сближения длиной не более 50 м допускается уменьшение расстояния по горизонтали в свету до трубопроводов, за исключением трубопроводов с горючими жидкостями и газами, до 0,5 м при условии устройства между маслонаполненными кабелями и трубопроводом защитной стенки, исключающей возможность механических повреждений. Параллельная прокладка кабелей над и под трубопроводами не допускается.

При прокладке кабелей в земле следует уточнять давление газопровода, т.к. расстояние до газопровода низкого давления принимается 1 м, а до газопровода высокого давления – 2 м.

На производственных территориях трубопроводы и кабели часто прокладывают на общих эстакадах:

Небронированные кабели должны прокладываться в стальных водо-газопроводных трубах или в стальных коробах.

Бронированные кабели следует применять в резиновой, поливинилхлоридной и металлической оболочках, не распространяющих горение. Рекомендуется эти кабели выбирать без подушки. При этом стальные трубы электропроводки, стальные трубы и короба с небронированными кабелями и бронированные кабели следует прокладывать на расстоянии не менее 0,5 м от трубопроводов, по возможности со стороны трубопроводов с негорючими веществами.

Строительные конструкции эстакад и галерей должны соответствовать требованиям гл. 2.3.

При числе кабелей более 30 следует прокладывать их по кабельным эстакадам и галереям (см. гл. 2.3). Допускается сооружать кабельные эстакады и галереи на общих строительных конструкциях с трубопроводами с горючими газами и ЛВЖ при выполнении противопожарных мероприятий. Допускается прокладка небронированных кабелей.

На эстакадах расстояние от кабелей до трубопроводов должно быть не менее 0,5 м.

Заодно давайте посмотрим, какое расстояние необходимо принимать от силовых щитков, выключателей, розеток и других элементов электроустановок:

Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Выключатели, розетки и другая мелочевка не может быть ближе 0,5 м от газопровода. Расстояние от силовых щитов до всех трубопроводов принимается не менее 1 м.

Теперь я знаю, что основные требования по размещению электрооборудования и прокладке кабелей вблизи газопроводов можно найти в одной статье.

Если что-то забыл, пишите

Пересечение двух кабельных линий в земле (А5-92-29)

1. На чертеже указаны минимальные размеры.

2. Кабели связи должны быть расположены выше силовых кабелей.

3. Материал, количество и диаметр труб указывается в конкретном проекте.

Разделение кабелей слоем земли

Разделение кабелей плитами

Защита нижней трассы кабелей

Пересечение кабельной линии с кабельным блоком. Вариант 1 (А5-92-30)

1. На чертеже показаны минимальные размеры.

2. Расстояние по вертикали между блоком и кабельной линией не нормируется.

Пересечение кабельной линии с кабельным блоком. Вариант 2 (А5-92-31)

1. На чертеже показаны минимальные размеры.

2. Расстояние по вертикали между блоком и кабельной линией не нормируется.

Пересечение кабельной линии с трубопроводом (А5-92-32)

1. На чертеже указаны минимальные размеры.

2. Кабели в концах труб уплотнить по чертежу А5-92-45.

3. Материал, количество и диаметр труб указывается в конкретном проекте.

Над трубопроводом в нормальных условиях

Над трубопроводом в стесненных условиях

Под трубопроводом в нормальных условиях

Под трубопроводом в стесненных условиях

Пересечение кабельной линии с теплопроводом (А5-92-33)

1. На чертеже указаны минимальные размеры.

2. Теплоизиляция должна быть такой, стобы температура земли не превышала более чем на 10°С по отношению к высшей летней температуре и на 15°С по отношению к низшей зимней.

3. В стесненных условиях допускается уменьшение расстояния от кабелей до теплоизоляции в свету до 250 мм.

4. Кабели в концах труб уплотнить по чертежу А5-92-45.

5. Прокладка кабелей над теплопроводом (рис.1) не рекомендуется, из-за возможных разрытий теплопровода при эксплуатации и ремонтах.

Чертеж узела защиты подземного кабеля в месте пересечения газопровода. В dwg

1. Строительная организация обязана согласовать сроки производства строительно-монтажных работ, с организацией, в ведении которой находится кабель, и известить ее о начале и окончании работ в месте пересечения.

2. Вскрытие кабеля и установка защитного кожуха должны производиться в присутствии представителя организации, в ведении которой находится кабель.

3. Кабель связи защитить полиэтиленовой разрезной трубой диаметром 63 мм. Концы трубы должны выступать за края траншеи не менее 2-х м с каждой стороны. Полиэтиленовую трубу сверху и снизу закрыть швеллером №12. Концы металлических швеллеров должны выходить за края траншеи не менее чем на 1,5 м с каждой стороны. К швеллерам через каждые 1,5 м приварить пластины с отверстиями для болтового соединения двух швеллеров.

4. Подсыпку под кабель выполнить разрыхленной землей или песчанным грунтом с тщательным уплотнением, слоями не более 0,1 м.

5. По завершению работ предусмотреть в месте пересечения с кабелем связи установку ж/б столбов, размером 2,4х0,12х0,12 м.

6. Работы по строительству газопровода, включая рытье траншеи под газопровод, разрешается производить только после сооружения защитного кожуха.

Правила безопасности в газовом хозяйстве (54351)


Примечания. 1. При параллельной прокладке газопроводов для труб диаметром до 300 мм расстояние между ними (в свету) допускается принимать 0,4 м, более 300 мм — 0,5 м при совместном размещении в одной траншее двух и более газопроводов.

2. В табл. 15 указаны расстояния до стальных газопроводов. Размещение газопроводов из неметаллических труб следует предусматривать согласно СНиП 2.04.08-87*.

Приложение 7

РАССТОЯНИЕ, м, ПО ВЕРТИКАЛИ В СВЕТУ ПРИ ПЕРЕСЕЧЕНИИ ПОДЗЕМНЫХ ГАЗОПРОВОДОВ ВСЕХ ДАВЛЕНИЙ С ДРУГИМИ ПОДЗЕМНЫМИ ИНЖЕНЕРНЫМИ СЕТЯМИ (СНиП 2.04.08-87* п. 4.15; ПУЭ п. 2.3.95; ВНТП 116 — 80, табл. 6.3)

Водопровод, канализация, водосток, тепловые сети и т.п.    0,2

Электрокабель, телефонный кабель                                          0,5

Электрокабель маслонаполненный                                          1,0

Примечание. Допускается уменьшение расстояния между газопроводом и электрокабелем или кабелем связи при прокладке их в футлярах. Расстояние в свету между газопроводом и стенкой футляра при прокладке электрокабеля должно быть не менее 0,25 м, кабеля связи — не менее 0,15 м. Концы футляра должны выходить на 2 м в обе стороны от стенок пересекаемого газопровода.

Приложение 8

МИНИМАЛЬНОЕ РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ ОТ МОСТОВ ДО ПОДВОДНЫХ И НАДВОДНЫХ ГАЗОПРОВОДОВ (СНиП 2.04.08-87*, табл. 7; СНиП 2.05.06-85, п. 6.8)

Водные преграды

Тип моста

Расстояние по горизонтали между газопроводом и мостом, м, при прокладке газопровода

выше моста

ниже моста

от надводного газопровода

от подводного газопровода

от надводного газопровода

от подводного газопровода

Судоходные замерзающие

Всех типов

По СНиП 2.05.06-85 (табл. 3, 4)

50

50

Судоходные незамерзающие

То же

50

50

50

50

Несудоходные замерзающие

Многопролетные

По СНиП 2.05.06-85 (табл. 3, 4)

50

50

Несудоходные для газопроводов давления:











низкого

Одно- и двухпролетные

2

20

2

10

среднего и высокого

То же

5

20

5

20

Приложение 9

ВЫСОТА, м, ПРОКЛАДКА В СВЕТУ НАДЗЕМНЫХ ГАЗОПРОВОДОВ НА ВЫСОКИХ ОПОРАХ

Непроезжая часть площадки (территории) в местах прохода людей    2,2

Места пересечения:

с автодорогами (от верха покрытия проезжей части)                            5,0

с электрифицированными и неэлектрифицированными

внутренними железнодорожными путями                                             ГОСТ 9238-83

с железнодорожными путями общей сети                                              ГОСТ 9238-83

с трамвайными путями (от головки рельса)                                            7,1

с контактной сетью троллейбуса (от верха покрытия проезжей

части дороги)                                                                                              7,3

с внутренними железнодорожными подъездными путями

для перевозки расплавленного чугуна или горячего шлака

(до головки рельса)                                                                                    10

То же, при устройстве тепловой защиты трубопроводов                      6

Приложение 10

РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ В СВЕТУ ОТ НАДЗЕМНЫХ ГАЗОПРОВОДОВ, ПРОЛОЖЕННЫХ НА ОПОРАХ, И НАЗЕМНЫХ (БЕЗ ОБВАЛОВАНИЯ) ДО ЗДАНИЙ И СООРУЖЕНИЙ (СНиП 2.04.08-87*, табл. 6)

Здания и сооружения

Расстояние в свету, м, до зданий и сооружений от проложенных на опорах надземных газопроводов и наземных (без обвалования)

низкого давления

среднего давления

высокого давления II категории

высокого давления I категории

Производственные и складские здания с помещениями категорий А и Б

5

5

5

10

Производственные и складские здания с помещениями категорий В, Г и Д

5

Жилье и общественные здания I-IIIа степени огнестойкости

5

10

То же, IV и V степени огнестойкости

5

5

10

Скрытые склады легковоспламеняющихся и горючих жидкостей, склады горючих материалов, расположенные вне территории промышленных предприятий

20

20

40

40

Железнодорожные и трамвайные пути (до ближайшего рельса)

3

3

3

3

Подземные инженерные сети: водопровод, канализация, тепловые сети, телефонная канализация, электрические кабельные блоки (от края фундамента опоры газопровода)

1

1

1

1

Дороги (от бордюрного камня, внешней бровки кювета или подошвы насыпи дороги)

1,5

1,5

1,5

1,5

Ограда открытого распределительного устройства и открытой подстанции

10

10

10

10

Провода воздушной линии электропередачи

по ПУЭ

 Для газопроводов ГРП (входящих и выходящих) расстояние не нормируется.

Примечание. Знак «-» означает, что расстояние не нормируется.

Приложение 11 (справочное)

РАССТОЯНИЕ ПРИ ПЕРЕСЕЧЕНИИ, СБЛИЖЕНИИ И ПАРАЛЛЕЛЬНОМ СЛЕДОВАНИИ ВЛ С ПОДЗЕМНЫМИ И НАЗЕМНЫМИ ТРУБОПРОВОДАМИ (ПУЭ)

Расстояние между надземными и наземными (без обвалования) газопроводами и воздушными линиями электропередачи следует принимать по ПУЭ п. 2.4.63 и пп. 2.5.164-2.5.168.

Наименьшее расстояние от проводов ВЛ до надземных и наземных трубопроводов (ПУЭ, табл. 2.5.36, извлечения)

Пересечение или сближение

Наименьшее расстояние, м, при напряжении ВЛ, кВ

до 20

35-110

По горизонтали:



1) при параллельном следовании:



от крайнего провода ВЛ до любой части трубопровода (за исключением пульпопровода и магистральных газопроводов, нефтепровода и нефтепродуктопровода) в нормальном режиме

Не менее опоры высоты

2) при пересечении:



от опоры ВЛ до любой части трубопровода

Не менее опоры высоты

в стесненных условиях от опоры ВЛ до любой части трубопровода

3

4

По вертикали:





от провода ВЛ до любой части трубопровода

3

4

Приложение 12

РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ В СВЕТУ ОТ ПОДЗЕМНЫХ ГАЗОПРОВОДОВ ДО ЗДАНИЙ И СООРУЖЕНИЙ НА ТЕРРИТОРИИ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ (СНиП II-89-80, табл. 9)

Инженерные сети

Расстояние по горизонтали в свету, м, от подземных сетей до

фундаментов зданий и сооружений

фундаментов ограждения, опор, галерей, эстакад, трубопроводов, контактной сети и связи

оси пути железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и выемки

оси трамвайных путей

Автодорога

Фундаментов опор воздушных линий электропередачи

бортового камня, кромки проезжей части, укрепленной полосы обочины

наружной бровки кювета или подошвы насыпи

до 1 кВ и наружного освещения

свыше 1 до 35 кВ

свыше 35 кВ

Газопроводы горючих газов:



















а) низкого давления до 0,005 МПа (0,05 кгс/см2)

2

1

3,75

2,75

1,5

1

1

5

10

б) среднего давления свыше 0,005 (0,05) до 0,3 МПа (3 кгс/см2)

4

1

4,75

2,75

1,5

1

1

5

10

в) высокого давления свыше 0,3 (3) до 0,6 МПа (6 кгс/см2)

7

1

7,75

3,75

2,5

1

1

5

10

г) высокого давления свыше 0,6 (6) до 1,2 МПа (12 кгс/см2)

10

1

10,75

3,75

2,5

1

1

5

10

Примечание. Расстояние от газопроводов до стволов деревьев следует принимать равным 1,5 м. Расстояние до кустарников не нормируется.

Приложение 13

РАССТОЯНИЕ ПО ГОРИЗОНТАЛИ В СВЕТУ МЕЖДУ ГАЗОПРОВОДАМИ И ДРУГИМИ ИНЖЕНЕРНЫМИ СЕТЯМИ НА ТЕРРИТОРИИ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ (СНиП II-89-80, табл. 10)

Инженерные сети

Расстояние по горизонтали в свету, м, между

водопроводом

канализацией

дренажем или водостоками

газопроводами горючих газов

Кабелями силовыми всех напряжений

Кабелями связи

тепловыми сетями

Каналами, тоннелями

низкого давления до 0,005 МПа (0,05 кгс/см2)

среднего давления свыше 0,005 (0,05) до 0,3 МПа (3 кгс/см2)

высокого давления

наружная стенка канала, тоннеля

оболочка бесканальной прокладки

свыше 0,3 (3) до 0,6 МПа (6 кгс/см2)

свыше 0,6 (6) до 1,2 МПа (12 кгс/см2)

Газопроводы горючих газов:



















а) низкого давления до 0,005 МПа (0,05 кгс/см2)

1

1

1

См. примечание, поз. 1

1

1

2

1

2

б) среднего давления свыше 0,005 (0,05) до 0,3 МПа (3 кгс/см2)

1

1,5

1,5

То же

1

1

2

1

2

в) высокого давления свыше 0,3 (3) до 0,6 МПа (6 кгс/см2)

1,5

2

2

То же

1

1

2

1,5

2

г) высокого давления свыше 0,6 (6) до 1,2 МПа (12 кгс/см2)

2

5

5

То же

2

1

4

2

4

Примечания. 1. При совместном размещении в одной траншее двух и более газопроводов при параллельной прокладке расстояние между ними в свету для труб диаметром до 300 мм должно быть не менее 0,4 м, для труб диаметром более 300 мм — не менее 0,5 м.

2. Минимальное расстояние по горизонтали от подземного газопровода до напорных сетей канализации допускается принимать как до сетей водопроводов; до наружной стенки колодцев и камер допускается принимать не менее 0,3 м; до тепловых сетей бесканальной прокладки с попутным дренажем следует принимать аналогично канальной прокладке.

Приложение 14

ОБЛАСТЬ ПРИМЕНЕНИЯ ПОЛИЭТИЛЕНОВЫХ ТРУБ ДЛЯ СТРОИТЕЛЬСТВА ГАЗОПРОВОДОВ (СНиП 2.04.08-87*, табл. 8)

Давление газа, МПа (кгс/см2), не более

Область применения полиэтиленовых труб

Газы, допускаемые для транспортирования

0,3 (3)

Газопроводы на территории поселков и сельских населенных пунктов

Природные газы газовых и газонефтяных месторождений, не содержащие ароматических и хлорированных углеводородов, и газовоздушные смеси, не содержащие указанных углеводородов

0,6 (6)

Межпоселковые газопроводы

То же

Розетки рядом с газовой трубой

Довольно часто хозяева квартир и индивидуальных домов самостоятельно проводят ремонтные работы в кухонных помещениях, устанавливают газовые котлы отопления, духовые шкафы и варочные плиты на газу. Практически во всех случаях при ремонтно-строительных работах домовладельцам приходится сталкиваться с электрическими сетями, которые проходят недалеко от газопроводов, а для правильного и безопасного монтажа им необходимо знать установленное правилами минимальное расстояние от розетки до газовой трубы.

При прокладке электрических сетей руководствуются нормами и правилами устройства электроустановок (ПУЭ), которые являются обязательными для всех государственных и частных ремонтно-строительных организаций и обеспечивают безопасность индивидуальных застройщиков и отделочников, проводящих работы по ремонту помещений. В правилах указаны безопасные расстояния размещения групповых щитков, внутренней и наружной электропроводки относительно трубопроводных магистралей с проходящими по ним жидкими или газообразными нейтральными средами, а также горючими и взрывоопасными веществами.

Рис.1 Пример неправильного расположения розетки с нарушением требований ПЭУ

Зачем соблюдать дистанцию между розеткой и газовой трубой

Обычно электрическая розетка переменного тока в 220 вольт для питания электроприборов и газовые трубы располагается в непосредственной близости на кухне или в месте подключения газового отопительного котла индивидуального дома. Типичная неисправность электрической розетки – ослабление крепежных винтов на клеммной колодке в процессе эксплуатации, в результате чего провод отходит от контактной пластины на небольшое расстояние и между ними может появиться искра.

Если в это время из газопровода по каким-либо причинам происходит длительная утечка газа, то при достижении им определенной концентрации после попадания в зону искрения может произойти взрыв. Аналогичную опасность представляет искрение не только в розетке, но и в разрыве электрических проводов, подключаемых электрических приборов, щитков, размещаемых рядом с газопроводной трубой.

Понятно, что чем ближе прокладка электрических линий относительно газовых трубопроводов, тем большую угрозу взрыва представляет сочетание таких неблагоприятных факторов, как искрение и утечка газа.

Рис.2 Пример расположения кухонной розетки с учетом безопасного расстояния до газопроводных стояков

Правила размещения труб и розеток по отношению к газовой трубе

Часто причиной возникновения аварийных и экстренных ситуаций является нарушение простейших правил безопасности монтажа электрической проводки, одними из которых являются нормы расстояния электропроводки относительно трубопроводных магистралей.

Разработанный специалистами Министерства Энергетики свод правил устройства электроустановок (ПЭУ) позволяет в полной мере ответить на вопрос: на каком расстоянии от газовой трубы можно прокладывать кабель и устанавливать электророзетку.

Расстояние от электророзетки до газопроводной трубы – чем регламентируются нормы

Правила безопасного монтажа электропроводки регламентируются основным нормативным документом – ПУЭ-6, они распространяются на устанавливаемые и эксплуатируемые электроустановки с напряжением переменного тока до 750 кВт. Правила разработаны с учетом осуществления запланированных и профилактических испытаний, ремонта электроустановок, над которыми установлен технический надзор.

Расстояние от газопровода до розетки

Расстояние от розетки до газовой трубы устанавливается нормативным актом Министерства энергетики ПУЭ-7 пункт 7.1.50, который регламентирует просвет между электрическими выключателями, электророзетками и газопроводной трубой не меньше 500 мм.

Рис. 3 Критерии выбора и способы прокладки открытых электрических проводов и кабелей

Правила размещения труб и электрического кабеля

При монтаже электрических сетей различают внутреннюю и наружную проводку, в первом варианте она размещается в структуре (штробах) или нишах строительных конструкций и отделяется от поверхности несгораемыми материалами – бетон, штукатурка, цементно-песчаный раствор, алебастр, гипсовое вяжущее. Толщина изолирующего слоя скрытой проводки из негорючих стройматериалов регламентируется ПЭУ только для случаев находящихся рядом изделий из горючих компонентов, по правилам слой изолятора не должен быть меньше 100 мм.

ПЭУ более подробно регламентируют нормы расстояний открытой проводки до труб, по которым циркулируют взрывоопасные газы. По требованию нормативных документов (ПУЭ-6 пункт 2.1.56) допустимое расстояние на свету между электропроводами без защиты или в защитной изоляции и трубами с нейтральными веществами должно быть не меньше 50 мм., если по магистрали проходит взрывоопасный газ, просвет делают больше 100 мм.

Если расстояние от электрокабелей до труб меньше 250 мм, обязательна защита проводки от механических воздействий на длину не меньше 250 мм по обе стороны от газопроводной трубы.

При параллельной прокладке электрического кабеля и труб с нейтральным рабочим веществом просвет между ними делают не меньше 100 мм., если электрическая линия проходит рядом с газопроводом, расстояние между газопроводной трубой и проводом должно быть больше 400 мм.

Если в проекте помещения заложено пересечение проложенных горячих трубопроводных магистралей с электрической проводкой, последняя должна иметь подходящее термостойкое исполнение изоляции или обладать наружной защитой от большой температуры.

Рис. 4 Методы монтажа электропроводки в зависимости от типа помещений

При проведении ремонтных работ в квартире часто возникает ситуация, когда на кухне нужно перенести электророзетку или проложить новую проводку. Электромонтажные работы в этом случае необходимо проводить в соответствии с общепринятыми требованиями и правилами (ПЭУ), разработанными специалистами с учетом многократно проверенных норм безопасности.

Современную квартиру невозможно представить без бытовых приборов, системы отопления, водопровода и канализации. Эти элементы, необходимые для комфортной жизнедеятельности человека, мирно сосуществуют в пределах одной квартиры. При этом важно не забывать правила безопасного расположения коммуникаций и электроприборов по отношению друг к другу. Так, например, при подключении бытовых приборов на кухне нужно учитывать расстояние от газовой трубы до розетки, от которой они работают, расстояние от розетки и кабелей электроснабжения до отопительных приборов – батарей, конвекторов. Попробуем разобраться в этом вопросе, чтобы избежать аварийных ситуаций, штрафов и переделок.

Зачем соблюдать расстояние

Кухня – самый загруженный электроприборами участок. Холодильник, микроволновая печь, вытяжная система, посудомоечная машина – вот малая толика бытовой техники, без которой ее невозможно представить. Поэтому безопасность в этой части квартиры должна быть на первом месте. Электричество, газо- и водоснабжение — полезные изобретения, но в руках халтурщика или безответственного человека они становятся причиной пожаров, травм, аварий. Чтобы избежать подобных неприятностей при разработке дизайна кухни нужно тщательно продумать все детали интерьера, а также внимательно отнестись к расположению розеток по отношению к газовой трубе, варочной поверхности, отопительным приборам. От этого зависит здоровье, благополучие, а иногда и жизнь человека.

Правила размещения труб и розеток

Прокладывая электрокабель, нужно учитывать, что он нагревается от токов, и отопительный прибор, находящийся рядом, тоже нагревает окружающий воздух. Поэтому лучше вообще избегать прокладки проводов вблизи труб газоснабжения и отопления. Но если не получается, следует помнить, что нормами ПУЭ (правил устройства электроустановок) регламентировано, что температура воздуха в таких случаях не должна превышать +25˚С, поэтому в целях соблюдения правил пожарной безопасности, расстояние при параллельной прокладке расстояние от кабелей и проводов до труб отопления должно быть не меньше 100 мм, а до газовых труб – 400 мм. При пересечении проводов с горячими трубопроводами расстояние между ними должно быть не меньше 50 мм, а с газопроводами – не меньше 100 мм.

Выключатель, розетка от газовой трубы должны размещаться на расстоянии не меньше 0,5 метра. Это требование обусловлено тем, что в газопроводе находится легковоспламеняющийся газ, а при аварийной ситуации малейшая искра из розетки или выключателя станет причиной непоправимой беды.

Чем регламентируются нормы

Расстояние от розетки до трубопровода, от электрокабелей до газовых труб регламентируется группой нормативных правовых актов Минэнерго – ПУЭ – правилами устройства электроустановок. В них четко описаны требования, предъявляемые к отопительным системам, газопроводам, их расположению по отношению к электрокоммуникациям.

Все параметры расположения электроприборов, проводов, розеток по отношению к газовым и отопительным трубам должны быть обозначены в проекте помещения. Они обязательно прописываются при составлении план-схемы кухни или другого помещения. Контроль над соблюдением возлагается на работников газовых контор. Они фиксируют нарушение и дают предписание устранить недостатки.

Но в любом случае, каждый из нас должен понимать, что от грамотного расположения всех коммуникаций в квартире зависит сохранность жилья, здоровье и жизнь его обитателей, безопасная эксплуатация оборудования на протяжении долгого времени.

Для холодильника на кухне нужно сделать розетку, но холодильник закрывает газовый стояк. Можно ли устанавливать электрическую розетку рядом с газовой трубой?

Чтобы не было жаль зря потраченных денег и убитого напрасно времени лучше сразу делать как надо, т.е. в соответствии с требованиями нормативных документов. А нормативные документы в вашем случае говорят следующее:

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

Это не сама я придумала, это цитата из ПУЭ, «Правил устройства электроустановок» – одного из основных нормативных документов электоэнергетиков. Расстояние в 0,5 м. это не просто выдумано энергетиками, а обосновано на требованиях пожарной безопасности. А если электрический провод к розетке идет параллельно трубе газовой, то расстояние между трубой и проводом должно быть не меньше 400 мм.

Советую прислушаться к правилам ПУЭ как бы это ни было неудобно и непрактично, ведь безопасность превыше всего. Многие не относятся серьезно к этим рекомендациям и в результате только страдают.

Довольно часто можно встретить людей, которые будут советовать Вам поступить так, как Вам хочется, а не так как надо и будут мотивировать это тем, что мол они так сделали и все в порядке, так сделайте и Вы. Не ведитесь на них! Сегодня им повезло, а завтра может и не повезти. Все может произойти, поэтому не брезгуйте тем, что пишут инженеры, ученые и т.д. в своих талмутах, ведь они не с проста эти талмуты пишут.

(Я думаю, что всегда можно найти любое другое более безопасное место для установки розетки под холодильник)

Есть нормы и правила чётко прописанные в ПУЭ,

Эта цифра минимальное расстояние, дальше можно, ближе нельзя.

В общем-то (если прямо отвечать на вопрос) 50-т см в принципе рядом, но не впритык.

Такое расстояние обусловлено и противопожарными требованиями, розетка это девайс в котором периодически (по разным причинам) может возникнуть искра, в требе легковоспламеняющийс­ я газ, такое соседство опасно.

И кстати, обратите внимание на длину провода в газовых плитах с электро-розжигом, он не бывает коротким, длина провода соответствует нормативам по местоположению розетки от трубы.

То есть если Ваша плита непосредственно рядом с газовым стояком, длиной провода можно «выбрать» те самые 50-т см до ближайшей розетки.

Нарушать эти требования нет смысла, это собственная безопасность.

Глава 2.5. Часть 4. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ ВЫШЕ 1 кВ

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С СООРУЖЕНИЯМИ СВЯЗИ, СИГНАЛИЗАЦИИ И РАДИОТРАНСЛЯЦИИ

2.5.124. Пересечение ВЛ до 35 кВ с ЛС и РС должно быть выполнено по одному из следующих вариантов:

1. Проводами ВЛ и подземным кабелем ЛС и РС.

2. Подземной кабельной вставкой в ВЛ и неизолированными проводами ЛС и РС.

3. Проводами ВЛ и неизолированными проводами ЛС и РС.

2.5.125. Пересечение ВЛ напряжением до 35 кВ с неизолированными проводами ЛС и РС может выполняться в следующих случаях:

1. Если невозможно проложить ни подземный кабель ЛС и РС, ни кабель ВЛ.

2. Если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС.

3. Если при применении кабельной вставки в РС общая длина кабельных вставок РС превышает допустимые значения.

4. Если на ВЛ напряжением до 35 кВ применены подвесные изоляторы. При этом ВЛ на участке пересечения с неизолированными проводами ЛС и РС выполняется с повышенной механической прочностью проводов и опор (см. 2.5.132).

2.5.126. Пересечение ВЛ напряжением 110 кВ и выше с ЛС и РС должно быть выполнено по одному из следующих вариантов:

1. Проводами ВЛ и подземным кабелем ЛС и РС.

2. Проводами ВЛ и неизолированными проводами ЛС и РС.

2.5.127. При пересечении ВЛ напряжением 110 кВ и выше с ЛС и РС применять кабельные вставки в ЛС и РС не следует (см. также 2.5.129):

1) если применение кабельной вставки в ЛС приведет к необходимости установки дополнительного или переноса ранее установленного усилительного пункта ЛС, а отказ от применения этой кабельной вставки не вызовет нарушения норм мешающего влияния ВЛ на ЛС;

2) если при применении кабельной вставки в РС общая длина кабельных вставок в РС превысит допустимые значения, а отказ от применения этой кабельной вставки не приведет к нарушению норм мешающего влияния ВЛ на РС.

2.5.128. Пересечение проводов ВЛ с воздушными линиями городской телефонной связи не допускается; эти линии в пролете пересечения с проводами ВЛ должны выполняться только подземными кабелями.

2.5.129. В пролете пересечения ЛС и РС с ВЛ, на которых предусматриваются каналы высокочастотной связи и телемеханики с аппаратурой, работающей в совпадающем спектре частот и имеющей мощность более 10 Вт на один канал, ЛС и РС должны быть выполнены подземными кабельными вставками. Длина кабельной вставки определяется по расчету влияния ВЛ на ЛС (РС), при этом расстояние по горизонтали от основания кабельной опоры ЛС и РС до проекции крайнего провода ВЛ на горизонтальную плоскость должно быть не менее 100 м.

Если мощность высокочастотной аппаратуры, работающей в совпадающем спектре частот, превышает 5 Вт, но не более 10 Вт на один канал, то необходимость применения кабельной вставки ЛС и РС или принятия других мер защиты определяется по расчету влияния.

Если мощность высокочастотной аппаратуры ВЛ, работающей в совпадающем спектре частот, не превышает 5 Вт на один канал, то применение кабельной вставки по условиям мешающего влияния не требуется.

Если кабельная вставка в ЛС и РС оборудуется не по условиям мешающего влияния от высокочастотных каналов ВЛ, то расстояние по горизонтали от основания кабельной опоры ЛС и РС до проекции на горизонтальную плоскость крайнего провода ВЛ неуплотненных, уплотненных в несовпадающем спектре частот или уплотненных в совпадающем спектре частот при мощности высокочастотной аппаратуры до 10 Вт на один канал должно быть не менее 15 м без учета отклонения проводов ВЛ ветром.

Таблица 2.5.26. Наименьшее расстояние от заземлителя и подземной части опоры ВЛ до подземного кабеля ЛС и РС

Эквивалентное удельное сопротивление земли P , Ом·мНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 35110 и выше
До 1000,83 10
Более 100 до 5001025
Более 500 до 10001135
Более 10000,35 50

2.5.130. При пересечении ВЛ с подземным кабелем ЛС и РС должны соблюдаться следующие требования:

1. Угол пересечения ВЛ с ЛС и РС не нормируется.

2. Расстояние от заземлителя и подземной части опор ВЛ до подземного кабеля ЛС и РС должно быть не менее приведенных в табл. 2.5.26.

В случае прокладки кабельной вставки с целью экранирования в стальных трубах или покрытия ее швеллером и т. п. по длине, равной расстоянию между проводами ВЛ плюс по 10 м с каждой стороны от крайних проводов, допускается уменьшение приведенных расстояний до 5 м. В этом случае при пересечении с ВЛ 110 кВ и выше оболочку кабеля следует соединять со швеллером или трубкой по обоим концам.

3. Металлические покровы кабельной вставки должны быть заземлены с обоих концов.

4. Защита кабельной вставки от грозовых перенапряжений, типы кабелей, способ оборудования кабельной вставки на участке пересечения выбираются в соответствии с требованиями, предъявляемыми к кабельным ЛС и РС.

5. При пересечении ВЛ 400-500 кВ с ЛС и РС расстояние в свету от вершины кабельной опоры ЛС и РС до проводов ВЛ должно быть не менее 20 м.

2.5.131. При пересечении кабельной вставки в ВЛ до 35 кВ с неизолированными проводами ЛС и РС должны соблюдаться следующие требования:

1. Угол пересечения кабельной вставки в ВЛ с ЛС и РС не нормируется.

2. Расстояние от подземного кабеля вставки в ВЛ до незаземленной опоры ЛС и РС должно быть не менее 2 м, а до заземленной опоры ЛС (РС) и ее заземлителя — не менее 10 м.

3. Расстояние по горизонтали от основания кабельной опоры ВЛ, неуплотненной и уплотненной в несовпадающем спектре частот и в совпадающем спектре частот в зависимости от мощности высокочастотной аппаратуры, до проекции проводов ЛС и РС должно выбираться в соответствии с требованиями, изложенными в 2.5.129 для случая пересечения проводов ВЛ с подземным кабелем ЛС и РС.

4. Подземные кабельные вставки в ВЛ должны выполняться в соответствии с требованиями, приведенными в гл. 2.3 и в 2.5.69.

2.5.132. При пересечении проводов ВЛ с неизолированными проводами ЛС и РС необходимо соблюдать следующие требования:

1. Угол пересечения проводов ВЛ с проводами ЛС и РС должен быть по возможности близок к 90°. Для стесненных условий угол пересечения не нормируется.

2. Место пересечения следует выбирать возможно ближе к опоре ВЛ. При этом расстояние по горизонтали от опор ВЛ до проводов ЛС и РС должно быть не менее 7 м, а от опор ЛС и РС до проекции ближайшего провода ВЛ — не менее 15 м. Кроме того, расстояние в свету от проводов ВЛ 400 и 500 кВ до вершин опор ЛС и РС должно быть не менее 20 м.

Не допускается расположение опор ЛС и РС под проводами ВЛ.

3. Опоры ВЛ, ограничивающие пролет пересечения с ЛС и РС, должны быть анкерными, железобетонными, металлическими или деревянными. Деревянные опоры должны быть усилены дополнительными приставками или подкосами.

Пересечения ВЛ 35 кВ и выше с ЛС и РС можно выполнять на промежуточных опорах при применении на ВЛ проводов сечением 120 мм² — и более.

4. Провода ВЛ должны быть расположены над проводами ЛС и РС. Провода ВЛ в пролете пересечения с ЛС и РС должны быть многопроволочными сечением не менее: алюминиевые — 70 мм² , сталеалюминиевые — 35 мм² , стальные — 25 мм² .

5. Провода и тросы ВЛ, а также провода ЛС и РС не должны иметь соединений в пролете пересечения. При применении на ВЛ проводов сечением 240 мм² и более, а в случае расщепления фазы на три провода — 150 мм² и более допускается установка одного соединительного зажима на провод.

6. В пролете пересечений ВЛ с ЛС и РС на опорах ВЛ должны применяться только подвесные изоляторы и глухие зажимы. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

7. Изменение места установки опор ЛС и РС, ограничивающих пролет пересечения с ВЛ, допускается при условии, что отклонение средней длины элемента скрещивания на ЛС и РС не будет превышать значений, указанных в действующей «Инструкции по скрещиванию телефонных цепей воздушных линий связи» Министерства связи СССР.

8. Опоры ЛС и РС, ограничивающие пролет пересечения или смежные с ним и находящиеся на обочине дороги, должны быть защищены от наезда транспорта.

9. Провода на опорах ЛС и РС, ограничивающих пролет пересечения с ВЛ, должны иметь двойное крепление: при траверсном профиле — только на верхней траверсе, при крюковом профиле — на двух верхних цепях.

10. Расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и РС в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должны быть не менее приведенных в табл. 2.5.27.

Таблица 2.5.27. Наименьшее расстояние по вертикали от проводов ВЛ до проводов ЛС и РС

Расчетный режим ВЛНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 102035110150220330500
Нормальный:
а) ВЛ на деревянных опорах при наличии грозозащитных устройств, а также на металлических и железобетонных опорах23334455
б) ВЛ на деревянных опорах при отсутствии грозозащитных устройств44556677
Обрыв проводов в смежных пролетах на ВЛ с подвесной изоляцией11111,522,53,5

При применении на ВЛ плавки гололеда следует проверять габариты до проводов ЛС и РС в режиме плавки гололеда. Эти габариты проверяются при температуре провода в режиме плавки гололеда и должны быть не меньше, чем при обрыве провода ВЛ в смежном пролете.

Расстояния по вертикали определяются в нормальном режиме при наибольшей стреле провеса проводов (без учета их нагрева электрическим током). В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка по аварийному режиму не требуется.

11. На деревянных опорах ВЛ без грозозащитного троса, ограничивающих пролет пересечения с ЛС и РС, при расстояниях между проводами пересекающихся линий менее указанных в п. «б» табл. 2.5.27 должны устанавливаться при напряжении 35 кВ и ниже трубчатые разрядники или защитные промежутки, при напряжении 110-220 кВ — трубчатые разрядники. При установке защитных промежутков на ВЛ должно быть предусмотрено автоматическое повторное включение.

Трубчатые разрядники и защитные промежутки должны устанавливаться в соответствии с требованиями 2.5.122.

Сопротивления заземляющих устройств трубчатых разрядников и защитных промежутков при токах промышленной частоты в летнее время должны быть не более:


Эквивалентное удельное сопротивление земли, Ом·мДо 100Более 100 и до 500Более 500 и до 1000Более 1000
Сопротивление заземляющего устройства, Ом10152030

Применение специальных мер защиты не требуется: для ВЛ с деревянными опорами без грозозащитных тросов при расстояниях между проводами пересекающихся линий не менее приведенных в табл. 2.5.27, п. «б», для ВЛ с металлическими и железобетонными опорами, для участков ВЛ с деревянными опорами, имеющих грозозащитные тросы.

12. На деревянных опорах ЛС и РС, ограничивающих пролет пересечения с ВЛ, должны устанавливаться заземляющие спуски в соответствии с требованиями, предъявляемыми к ЛС и РС.

2.5.133. Совместная подвеска проводов ВЛ и проводов ЛС и РС на общих опорах не допускается.

2.5.134. При сближении ВЛ с воздушными ЛС и РС расстояния между их проводами и мероприятия по защите от влияния определяются в соответствии с «Правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи». Наименьшие расстояния по горизонтали при неотклоненных проводах должны быть не менее высоты наиболее высокой опоры ВЛ, а на участках стесненной трассы при наибольшем отклонении проводов ВЛ ветром: 2 м для ВЛ до 20 кВ, 4 м для ВЛ 35 и 110 кВ, 5 м для ВЛ 150 кВ, 6 м для ВЛ 220 кВ, 8 м для ВЛ 330 кВ, 10 м для ВЛ 400-500 кВ. При этом расстояние в свету от проводов ВЛ 400-500 кВ до вершин опор ЛС и РС должно быть не менее 20 м. Шаг транспозиции ВЛ по условию влияния на ЛС и РС не нормируется.

Должны быть укреплены дополнительными подпорами опоры ЛС и РС или должны быть установлены сдвоенные опоры в случаях, если при падении опор ЛС и РС возможно соприкосновение между проводами ЛС и РС и проводами ВЛ.

2.5.135. При сближении ВЛ со штыревыми изоляторами на участках, имеющих углы поворота, с воздушными ЛС и РС расстояние между ними должно быть таким, чтобы провод, сорвавшийся с угловой опоры ВЛ, не мог оказаться от ближайшего провода ЛС и РС на расстоянии менее приведенных в 2.5.134. При невозможности выполнить это требование провода ВЛ, проходящие с внутренней стороны поворота, должны иметь двойное крепление.

2.5.136. При сближении ВЛ с подземными кабельными ЛС и РС наименьшие расстояния между ними определяются в соответствии с «Правилами защиты устройств проводной связи, железнодорожной сигнализации и телемеханики от опасного и мешающего влияния линий электропередачи» и должны быть не менее приведенных в табл. 2.5.26.

2.5.137. Расстояния от ВЛ до антенных сооружений передающих радиоцентров должны приниматься по табл. 2.5.28.

Пересечение ВЛ со створом радиорелейной линии должно быть согласовано с организацией, в ведении которой находится радиорелейная линия.

Таблица 2.5.28. Наименьшее расстояние от ВЛ до антенных сооружений передающих радиоцентров

Антенные сооруженияРасстояние, м, при напряжении ВЛ, кВ
до 110150-500
Средневолновые и длинноволновые передающие антенны100100
Коротковолновые передающие антенны в направлении наибольшего излучения200300
То же в остальных направлениях5050
Коротковолновые передающие слабонаправленные и ненаправленные антенны150200

2.5.138. Расстояния от ВЛ до границ приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов должны приниматься по табл. 2.5.29.

Допустимые сближения установлены, исходя из условия, что уровень поля помех, создаваемых ВЛ на расстоянии 50 м от нее, не превосходит значений, предусмотренных общесоюзными «Нормами допускаемых индустриальных радиопомех».

В случае прохождения трассы проектируемой ВЛ в районе расположения особо важных приемных радиоустройств допустимое сближение устанавливается в индивидуальном порядке по согласованию с заинтересованными организациями в процессе проектирования ВЛ.

Таблица 2.5.29. Наименьшее расстояние от ВЛ до границ приемных радиоцентров, выделенных приемных пунктов радиофикации и местных радиоузлов

РадиоустройстваРасстояние, м, при напряжении ВЛ, кВ
6-35110-220330-500
Магистральные, областные и районные радиоцентры50010002000
Выделенные приемные пункты радиофикации4007001000
Местные радиоузлы200300400

Если соблюдение расстояний, указанных в табл. 2.5.29, затруднительно, в отдельных случаях допускается их уменьшение (при условии выполнения мероприятий на ВЛ, обеспечивающих соответствующее уменьшение помех), а также перенос всех или части приемных радиоустройств на другие площадки. В каждом таком случае в процессе проектирования ВЛ должен быть составлен и согласован с заинтересованными организациями проект мероприятий по соблюдению норм радиопомех.

Расстояния от ВЛ до телецентров и радиодомов должны быть не менее: 400 м для ВЛ до 20 кВ, 700 м для ВЛ 35-150 кВ, 1000 м для ВЛ 220-500 кВ.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ЖЕЛЕЗНЫМИ ДОРОГАМИ

2.5.139. Пересечение ВЛ с железными дорогами следует выполнять, как правило, воздушными переходами. На железных дорогах с особо интенсивным движением1 и в некоторых технически обоснованных случаях (например, при переходе через насыпи, на железнодорожных станциях или в местах, где устройство воздушных переходов технически затруднено) переходы ВЛ до 10 кВ следует выполнять кабелем.

1К особо интенсивному движению поездов относится такое движение, при котором количество пассажирских и грузовых поездов в сумме по графику на двухпутных участках составляет более 100 пар в сутки и на однопутных — более 48 пар в сутки.

Пересечение ВЛ 150 кВ и ниже с железными дорогами в местах сопряжения анкерных участков контактной сети запрещается.

Угол пересечения ВЛ с железными дорогами электрифицированнымии подлежащими электрификации² должен быть не менее 40°. Рекомендуется по возможности во всех случаях производить пересечения под углом, близким к 90°.

1К электрифицированным железным дорогам относятся все электрифицированные дороги независимо от рода тока и значения напряжения контактной сети.

² К дорогам, подлежащим электрификации, относятся дороги, которые будут электрифицированы в течение 10 лет, считая от года строительства ВЛ, намечаемого проектом.

2.5.140. При пересечении и сближении ВЛ с железными дорогами расстояния от основания опоры ВЛ до габарита приближения строенийна неэлектрифицированных железных дорогах или до оси опор контактной сети электрифицированных дорог или подлежащих электрификации должны быть не менее высоты опоры плюс 3 м. На участках стесненной трассы допускается эти расстояния принимать не менее: 3 м для ВЛ до 20 кВ, 6 м для ВЛ 35-150 кВ, 8 м для ВЛ 220-330 кВ и 10 м для ВЛ 500 кВ.

1Габаритом приближения строений называется предназначенное для пропуска подвижного состава предельное поперечное, перпендикулярное пути очертание, внутрь которого, помимо подвижного состава, не могут заходить никакие части строений, сооружений и устройств.

Защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в 2.5.122.

В горловинах железнодорожных станций и в местах сопряжения анкерных участков контактной сети пересечение ВЛ 150 кВ и ниже с железными дорогами не допускается.

2.5.141. Расстояния при пересечении и сближении ВЛ с железными дорогами от проводов до различных элементов железной дороги должны быть не менее приведенных в табл. 2.5.30.

Расстояния по вертикали от проводов до различных элементов железных дорог, а также до наивысшего провода или несущего троса электрифицированных железных дорог определяются в нормальном режиме ВЛ при наибольшей стреле провеса с учетом дополнительного нагрева проводов электрическим током. При отсутствии данных об электрических нагрузках ВЛ температура проводов принимается равной плюс 70°С.

В аварийном режиме расстояния проверяются при пересечениях ВЛ с проводами сечением менее 185 мм² для условий среднегодовой температуры, без гололеда и ветра. При сечении проводов 185 мм² и более проверка в аварийном режиме не требуется.

Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстоянии по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м для ВЛ до 110 кВ, 8 м для ВЛ 150-220 кВ и 9 м для ВЛ 330-500 кВ.

В отдельных случаях на участках стесненной трассы допускается подвеска проводов ВЛ и контактной сети на общих опорах. Технические условия на выполнение совместной подвески проводов следует согласовывать с Управлением железной дороги.

Таблица 2.5.30. Наименьшее расстояние при пересечении и сближении ВЛ с железными дорогами

Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
При пересечении
Для неэлектрифицированных железных дорог от провода до головки рельса в нормальном режиме ВЛ по вертикали:
железных дорог широкой колеи общего и необщего пользования1 и узкой колеи общего пользования7,57,588,599,5

1Железные дороги в зависимости от их назначения разделяются на:

железные дорога общего пользования, служащие для перевозки пассажиров и грузов по установленным для всех тарифам;

железные дорога необщего пользования, связанные непрерывной рельсовой колеей с общей сетью железных дорог и служащие только для хозяйственно-производственных перевозок учреждений, предприятий и организаций, которым эти подъездные пути подчинены.

железных дорог узкой колеи необщего пользования66,57,07,588,5
От провода до головки рельса при обрыве провода ВЛ в смежном пролете по вертикали:
железных дорог широкой колеи666,56,57
железных дорог узкой колеи4,54,5555,5
Для электрифицированных или подлежащих электрификации железных дорог от проводов ВЛ до наивысшего провода или несущего троса в нормальном режиме по вертикалиКак при пересечении ВЛ между собой в соответствии с табл. 2.5.24 (см. также 2.5.122)
То же, но при обрыве провода в соседнем пролете11222,53,5
При сближении
Для неэлектрифицированных железных дорог на участках стесненной трассы от отклоненного провода ВЛ до габарита приближения строений по горизонтали1,52,52,52,53,54,5
Для электрифицированных или подлежащих электрификации железных дорог на стесненных участках трасс от крайнего провода ВЛ до крайнего провода, подвешенного с полевой стороны опоры контактной сети, по горизонталиКак при сближении ВЛ между собой в соответствии с табл. 2.5.25
То же, но при отсутствии проводов с полевой стороны опор контактной сетиКак при сближении ВЛ с сооружениями в соответствии с 2.5.114

При пересечении и сближении ВЛ с железными дорогами, вдоль которых проходят линии связи и сигнализации, необходимо кроме табл. 2.5.30 руководствоваться также требованиями, предъявляемыми к пересечениям и сближениям ВЛ с сооружениями связи.

2.5.142. При пересечении железных дорог общего пользования электрифицированных и подлежащих электрификации, опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. На участках с особо интенсивным и интенсивным движением1 поездов эти опоры должны быть металлическими.

1К интенсивному движению поездов относится такое движение, при котором количество пассажирских и грузовых поездов в сумме по графику на двухпутных участках составляет более 50 и до 100 пар в сутки, а на однопутных — более 24 и до 48 пар в сутки.

Допускается в пролете этого пересечения, ограниченного анкерными опорами, установка промежуточной опоры между путями, не предназначенными для прохождения регулярных пассажирских поездов, а также промежуточных опор по краям железнодорожного полотна путей любых дорог. Указанные опоры должны быть металлическими или железобетонными. Крепление проводов на этих опорах должно быть двойным, поддерживающие зажимы должны быть глухими.

Применение опор из любого материала с оттяжками и деревянных одностоечных опор не допускается. Деревянные промежуточные опоры должны быть П-образными (с X- или Z-образными связями) или А-образными.

При пересечении железных дорог необщего пользования допускается применение анкерных опор облегченной конструкции и промежуточных опор с подвеской проводов в глухих зажимах. Опоры всех типов, устанавливаемые на пересечениях железных дорог необщего пользования, могут быть свободно стоящими или на оттяжках.

Крепление проводов в натяжных гирляндах должно выполняться в соответствии с 2.5.95.

Применение штыревых изоляторов в пролетах пересечений ВЛ с железными дорогами не допускается.

Использование в качестве заземлителей арматуры железобетонных опор и железобетонных пасынков у опор, ограничивающих пролет пересечения, запрещается.

2.5.143. При пересечении ВЛ с железной дорогой, имеющей лесозащитные насаждения, следует руководствоваться требованиями 2.5.106.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С АВТОМОБИЛЬНЫМИ ДОРОГАМИ

2.5.144. Угол пересечения ВЛ с автомобильными дорогами не нормируется.

2.5.145. При пересечении автомобильных дорог категории I1 опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

1Автомобильные дороги в зависимости от категории имеют следующие размеры:

Категория дорогШирина элементов дорог, м
проезжей частиобочинразделительной полосыземляного полотна
I15 и более3,75527,5 и более
II7,53,7515
III72,512
IV6210
V4,51,758

Таблица 2.5.31. Наименьшее расстояние при пересечении и сближении ВЛ с автомобильными дорогами


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
Расстояние по вертикали:
а) от провода до полотна дороги:
в нормальном режиме ВЛ777,588,59
при обрыве провода в соседнем пролете555,55,56
б) от провода до транспортных средств в нормальном режиме ВЛ2,52,53,03,54,04,5
Расстояния по горизонтали:
а) от основания опоры до бровки земляного полотна дороги при пересеченииВысота опоры
б) то же, но при параллельном следованииВысота опоры плюс 5 м
в) то же, но на участках стесненной трассы от любой части опоры до подошвы насыпи дороги или до наружной бровки кювета:
при пересечении дорог категорий I и II55551010
при пересечении дорог остальных категорий1,52,52,52,555
г) при параллельном следовании от крайнего провода при неотклоненном положении до бровки земляного полотна дороги2456810

Крепление проводов на ВЛ с подвесными или штыревыми изоляторами должно выполняться в соответствии с 2.5.95.

При пересечении автомобильных дорог категорий II-IV опоры, ограничивающие пролет пересечения, могут быть анкерными облегченной конструкции или промежуточными.

На промежуточных опорах с подвесными изоляторами провода должны быть подвешены в глухих зажимах, а на опорах со штыревыми изоляторами должно применяться двойное крепление проводов. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки. К пересечениям с автомобильными дорогами V категории предъявляются такие же требования, как при прохождении ВЛ по ненаселенной местности.

При сооружении новых автомобильных дорог и прохождении их под действующими ВЛ 400 и 500 кВ переустройство ВЛ не требуется, если расстояние от нижнего провода ВЛ до полотна дороги составляет не менее 9 м и от фундамента опоры до бровки полотна дороги — не менее 25 м.

2.5.146. Расстояния при пересечении и сближении ВЛ с автомобильными дорогами должны быть не менее приведенных в табл. 2.5.31.

Во всех случаях сближения ВЛ с криволинейными участками автомобильных дорог, проходящих по насыпи, минимальные расстояния от проводов ВЛ до бровки дороги должны быть не менее указанных в табл. 2.5.31 расстояний по вертикали.

Расстояния по вертикали в нормальном режиме проверяются при наибольшей стреле провеса без учета нагрева проводов электрическим током.

В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка по аварийному режиму не требуется.

2.5.147. В местах пересечения ВЛ с автомобильными дорогами, по которым предусматривается передвижение автомобилей и других транспортных средств высотой более 3,8 м, с обеих сторон ВЛ на дорогах должны устанавливаться дорожные знаки, указывающие допустимую высоту движущегося транспорта с грузом.

При расстояниях по вертикали от провода ВЛ до полотна автомобильной дороги, превышающих указанные в табл. 2.5.31 более чем на 2 м, сигнальные знаки допускается не устанавливать.

Подвеска дорожных знаков в местах пересечения ВЛ с дорогами в пределах охранных зон (см. 2.5.104) не допускается.

2.5.148. Опоры ВЛ, находящиеся на обочине автомобильной дороги, должны быть защищены от наезда транспорта.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ТРОЛЛЕЙБУСНЫМИ И ТРАМВАЙНЫМИ ЛИНИЯМИ

2.5.149. Угол пересечения ВЛ с троллейбусными и трамвайными линиями не нормируется.

2.5.150. При пересечении троллейбусных и трамвайных линий опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции. Для ВЛ с сечением проводов 120 мм² и более допускаются также промежуточные опоры с подвеской проводов в глухих зажимах и с двойным креплением на штыревых изоляторах. При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

В случае применения анкерных опор подвеска проводов должна выполняться в соответствии с 2.5.95.

2.5.151. Расстояния по вертикали при пересечении и сближении ВЛ с троллейбусными и трамвайными линиями при наибольшей стреле провеса проводов должны быть не менее приведенных в табл. 2.5.32.

В нормальном режиме расстояния по вертикали проверяются при наибольшей стреле провеса (без учета нагрева провода электрическим током).

В аварийном режиме расстояния по вертикали проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка расстояний по аварийному режиму не производится.

2.5.152. Защита разрядниками или защитными промежутками пересечений ВЛ с контактной сетью осуществляется в соответствии с требованиями, приведенными в 2.5.122.

Допускается сохранение опор контактной сети под проводами пересекающей ВЛ при расстояниях по вертикали от проводов ВЛ до верха опор контактной сети не менее: 7 м для ВЛ напряжением до 110 кВ, 8 м для ВЛ 150-220 кВ и 9 м для ВЛ 330-500 кВ.

Таблица 2.5.32. Наименьшее расстояние от проводов ВЛ при пересечении и сближении с троллейбусными и трамвайными линиями


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150-220330500
Расстояния по вертикали от проводов ВЛ:
а) при пересечении с троллейбусной линией (в нормальном режиме):
до высшей отметки проезжей части11121313
до проводов контактной сети или несущих тросов3455
б) при пересечении с трамвайной линией (в нормальном режиме):
до головки рельса9,510,511,511,5
до проводов контактной сети или несущих тросов3455
в) при обрыве провода ВЛ в соседнем пролете до проводов или несущих тросов троллейбусной или трамвайной линии122,5
Расстояние по горизонтали при сближении от отклоненных проводов ВЛ до опор троллейбусных и трамвайных контактных сетей3455

ПЕРЕСЕЧЕНИЕ ВЛ С ВОДНЫМИ ПРОСТРАНСТВАМИ

2.5.153. При пересечении ВЛ с водными пространствами (реки, каналы, озера, заливы, гавани и т. п.) угол пересечения с ними не нормируется.

2.5.154. При пересечении водных пространств с регулярным судоходным движением опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными концевыми. Для ВЛ с сечением сталеалюминиевых проводов 120 мм² и более или стальных канатов типа ТК сечением 50 мм² и более допускается применение промежуточных опор и анкерных опор облегченного типа; при этом в обоих случаях опоры, смежные с ними, должны быть анкерными концевыми.

При применении в пролете пересечения промежуточных опор провода и тросы должны крепиться к ним глухими или специальными зажимами (например, многороликовыми подвесами).

К пересечениям водных путей местного значения с навигационной глубиной 1,65 м и менее, малых рек с глубиной 1,0 м и менее (классов IV-VII по путевым условиям судоходства) и несудоходных водных пространств, не относящихся к числу больших переходов, предъявляются такие же требования, как при прохождении ВЛ по ненаселенной местности, с дополнительной проверкой расстояний до уровня высоких вод, льда и до габарита судов или сплава по табл. 2.5.33.

2.5.155. Расстояние от нижних проводов ВЛ до поверхности воды должны быть не менее приведенных в табл. 2.5.33. Расчетные уровни льда и воды принимаются в соответствии с 2.5.13. Нагрев проводов ВЛ электрическим током не учитывается.

Таблица 2.5.33. Наименьшее расстояние от проводов ВЛ до поверхности воды, габарита судов и сплава


РасстояниеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150220330500
До наибольшего уровня высоких вод судоходных рек, каналов и т. п. при высшей температуре66,577,58
До габарита судов или сплава при наибольшем уровне высоких вод и высшей температуре22,533,54
До наибольшего уровня высоких вод несудоходных рек, каналов и т. п. при температуре плюс 15°С33,544,55
До уровня льда несудоходных рек, каналов и т. п. при температуре минус 5°С при наличии гололеда66,577,58

При прохождении ВЛ в непосредственной близости от неразводных мостов, где мачты и трубы судов, плавающих по реке или каналу, должны быть опущены, допускается по согласованию с местным Управлением водного транспорта уменьшать расстояния от проводов ВЛ до наибольшего уровня высоких вод, приведенных в табл. 2.5.33.

2.5.156. Места пересечений ВЛ с судоходными реками, каналами и т. п. должны быть обозначены на берегах сигнальными знаками в соответствии с действующими правилами плавания по внутренним судоходным путям.

ПРОХОЖДЕНИЕ ВЛ ПО МОСТАМ

2.5.157. При прохождении ВЛ по мостам опоры или поддерживающие устройства, ограничивающие пролеты с берега на мост и через разводную часть моста, должны быть анкерными нормальной конструкции. Все прочие поддерживающие устройства на мостах могут быть промежуточного типа с креплением проводов глухими зажимами или с двойным креплением на штыревых изоляторах.

2.5.158. На металлических железнодорожных мостах с ездой по низу, снабженных на всем протяжении верхними связями, провода допускается располагать непосредственно над пролетным строением моста выше связей или за его пределами. Располагать провода в пределах габарита приближения строений, а также в пределах ширины, занятой элементами контактной сети электрифицированных железных дорог, не допускается. Расстояния от проводов ВЛ до всех линий МПС, проложенных по конструкции моста, принимаются по 2.5.141, как для стесненных участков трассы.

На городских и шоссейных мостах допускается располагать провода как за пределами пролетного строения, так и в пределах ширины пешеходной и проезжей частей моста.

На охраняемых мостах допускается располагать провода ВЛ ниже отметки пешеходной части.

2.5.159. Наименьшие расстояния от проводов ВЛ до различных частей мостов должны приниматься по согласованию с организациями, в ведении которых находится данный мост, при этом определение наибольшей стрелы провеса проводов производится путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.

 ПРОХОЖДЕНИЕ ВЛ ПО ПЛОТИНАМ И ДАМБАМ

2.5.160. При прохождении ВЛ по плотинам, дамбам и т. п. расстояния от проводов ВЛ при наибольшей стреле провеса и наибольшем отклонении до различных частей плотин и дамб должны быть не менее приведенных в табл. 2.5.34.

Таблица 2.5.34. Наименьшее расстояние от проводов ВЛ до различных частей плотин и дамб


Части плотин и дамбНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 110150220330500
Гребень и бровка откоса66,577,58
Наклонная поверхность откоса55,566,57
Поверхность воды, переливающейся через плотину44,555,56

При прохождении ВЛ по плотинам и дамбам, по которым проложены пути сообщения, ВЛ должна удовлетворять также требованиям, предъявляемым к ВЛ при пересечениях и сближениях с соответствующими объектами путей сообщения.

Наибольшая стрела провеса проводов ВЛ должна определяться путем сопоставления стрел провеса при высшей расчетной температуре воздуха и при гололеде.

СБЛИЖЕНИЕ ВЛ С ВОДООХЛАДИТЕЛЯМИ

2.5.161. Расстояние от крайних проводов ВЛ до водоохладителей должно определяться в соответствии с требованиями СНиП II-89-80* «Генеральные планы промышленных предприятий» (изд. 1995 г.) Госстроя России, а также с требованиями норм технологического проектирования электростанций, подстанций и воздушных линий электропередачи.

 СБЛИЖЕНИЕ ВЛ СО ВЗРЫВО- И ПОЖАРООПАСНЫМИ УСТАНОВКАМИ

2.5.162. Сближение ВЛ со зданиями, сооружениями и наружными технологическими установками, связанными с добычей, производством, изготовлением, использованием или хранением взрывоопасных, взрывопожароопасных и пожароопасных веществ, должно выполняться в соответствии с нормами, утвержденными в установленном порядке.

Если нормы сближения не предусмотрены нормативными документами, то расстояния от оси трассы ВЛ до указанных зданий, сооружений и наружных установок должны составлять не менее полуторакратной высоты опоры. На участках стесненной трассы допускается уменьшение этих расстояний по согласованию с соответствующими министерствами и ведомствами.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С НАДЗЕМНЫМИ И НАЗЕМНЫМИ ТРУБОПРОВОДАМИ И КАНАТНЫМИ ДОРОГАМИ

2.5.163. Угол пересечения ВЛ с надземными и наземными газопроводами, нефтепроводами и нефтепродуктопроводами рекомендуется принимать близким к 90°. Угол пересечения ВЛ с остальными надземными и наземными трубопроводами, а также с канатными дорогами не нормируется.

Пересечение ВЛ 110 кВ и выше с вновь сооружаемыми надземными и наземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами запрещается. Допускается пересечение этих ВЛ с действующими однониточными надземными и наземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также с действующими техническими коридорами магистральных трубопроводов при прокладке их в насыпи на расстоянии 1000 м в обе стороны от ВЛ.

2.5.164. При пересечении ВЛ с надземными и наземными трубопроводами и канатными дорогами опоры ВЛ, ограничивающие пролет пересечения, должны быть анкерными нормальной конструкции.

Для ВЛ со сталеалюминиевыми проводами сечением 120 мм² и более или со стальными канатами типа ТК. сечением 50 мм² и более допускаются также анкерные опоры облегченной конструкции и промежуточные опоры с подвеской проводов в глухих зажимах.

При расщеплении фазы не менее чем на три провода допускается применение зажимов с ограниченной прочностью заделки.

2.5.165. Провода ВЛ должны располагаться над трубопроводами и канатными дорогами. В исключительных случаях допускается прохождение ВЛ до 220 кВ под канатными дорогами, которые имеют снизу мостики или сетки для ограждения проводов ВЛ. Крепление мостиков и сеток на опорах ВЛ запрещается.

В местах пересечения с ВЛ надземные и наземные газопроводы, кроме проложенных в насыпи, следует защищать ограждениями. Ограждение должно выступать по обе стороны пересечения от проекции крайних проводов ВЛ при наибольшем их отклонении на расстояния не менее: 3 м для ВЛ до 20 кВ, 4 м для ВЛ 35-110 кВ, 4,5 м для ВЛ 150 кВ, 5 м для ВЛ 220 кВ, 6 м для ВЛ 330 кВ, 6,5 м для ВЛ 500 кВ.

Расстояния от ВЛ до мостиков, сеток и ограждений принимают как до надземных и наземных трубопроводов и канатных дорог (см. 2.5.166).

2.5.166. Расстояния при пересечении, сближении и параллельном следовании ВЛ с надземными и наземными трубопроводами и канатными дорогами должны быть не менее приведенных в табл. 2.5.35.

Таблица 2.5.35. Наименьшее расстояние от проводов ВЛ до надземных и наземных трубопроводов и канатных дорог


Пересечение или сближениеНаименьшее расстояние, м, при напряжении ВЛ, кВ
до 2035-110150220330500
Расстояния по вертикали:
от провода ВЛ до любой части трубопровода (насыпи) или канатной дороги в нормальном режиме344,5566,5
то же, но при обрыве провода в соседнем пролете122,534
Расстояния по горизонтали:
1) при параллельном следовании:
от крайнего провода ВЛ до любой части трубопровода или канатной дороги (за исключением пульпопровода и магистральных газопровода, нефтепровода и нефтепродуктопровода) в нормальном режимеНе менее высоты опоры
от крайнего провода ВЛ до любой части пульпопровода в нормальном режимеНе менее 30 м
от крайнего провода ВЛ до любой части магистрального газопровода в нормальном режимеНе менее удвоенной высоты опоры
от крайнего провода ВЛ до любой части магистрального нефтепровода и нефтепродуктопровода в нормальном режиме50 м, но не менее высоты опоры
в стесненных условиях от крайнего провода ВЛ при наибольшем его отклонении до любой части трубопровода * или канатной дороги344,5566,5

* Вновь сооружаемые магистральные газопроводы на участке сближения с ВЛ в стесненных условиях должны отвечать требованиям, предъявляемым к газопроводам не ниже II категории.

2) при пересечении:
от опоры ВЛ до любой части трубопровода или канатной дороги в нормальном режимеНе менее высоты опоры
в стесненных условиях от опоры ВЛ до любой части трубопровода или канатной дороги344,5566,5
3) от ВЛ до продувочных свеч газопроводаНе менее 300 м

Расстояния по вертикали в нормальном режиме определяются при наибольшей стреле провеса провода без учета нагрева проводов электрическим током.

В аварийном режиме расстояния проверяются для ВЛ с проводами сечением менее 185 мм² при среднегодовой температуре, без гололеда и ветра. Для ВЛ с проводами сечением 185 мм² и более проверка при обрыве провода не требуется.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами магистральных газопроводов, нефтепроводов и нефтепродуктопроводов расстояние от ВЛ до крайнего трубопровода должно быть не менее 1000 м.

2.5.167. В пролетах пересечения с ВЛ металлические трубопроводы, кроме проложенных в насыпи, и канатные дороги, а также ограждения, мостики и сетки должны быть заземлены. Сопротивление, обеспечиваемое применением искусственных заземлителей, должно быть не более 10 Ом.

ПЕРЕСЕЧЕНИЕ И СБЛИЖЕНИЕ ВЛ С ПОДЗЕМНЫМИ ТРУБОПРОВОДАМИ

2.5.168. Угол пересечения ВЛ 35 кВ и ниже с подземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также угол пересечения ВЛ с остальными подземными трубопроводами не нормируется.

Угол пересечения ВЛ 110 кВ и выше с вновь сооружаемыми подземными магистральными газопроводами, нефтепроводами и нефтепродуктопроводами, а также с действующими техническими коридорами этих трубопроводов должен быть не менее 60°. При этом вновь сооружаемые трубопроводы, прокладываемые в районах Западной Сибири и Крайнего Севера, на расстоянии 1 км в обе стороны от пересечения должны быть не ниже II категории.

2.5.169. При сближении ВЛ с действующими и вновь сооружаемыми магистральными газопроводами давлением более 1,2 МПа и магистральными нефтепроводами и нефтепродуктопроводами расстояния между ними должны быть не менее приведенных в 2.5.104.

Провода ВЛ должны быть расположены не ближе 300 м от продувочных свеч, устанавливаемых на магистральных газопроводах.

В стесненных условиях трассы при параллельном следовании ВЛ, а также в местах пересечения ВЛ с указанными трубопроводами допускаются расстояния по горизонтали от заземлителя и подземной части (фундамента) опор ВЛ до трубопроводов не менее: 5 м для ВЛ до 35 кВ, 10 м для ВЛ 110-220 кВ и 15 м для ВЛ 330-500 кВ.

Вновь сооружаемые магистральные газопроводы с давлением более 1,2 МПа на участках сближения с ВЛ при прокладке их на расстояниях менее приведенных в 2.5.104 должны отвечать требованиям, предъявляемым к участкам газопроводов не ниже II категории для ВЛ 500 кВ и не ниже III категории для ВЛ 330 кВ и ниже.

Вновь сооружаемые магистральные нефтепроводы и нефтепродуктопроводы на участках сближения с ВЛ при прокладке их на расстояниях менее приведенных в 2.5.104 должны отвечать требованиям, предъявляемым к участкам трубопроводов не ниже III категории.

В районах Западной Сибири и Крайнего Севера при параллельном следовании ВЛ 110 кВ и выше с техническими коридорами магистральных газопроводов, нефтепроводов и нефтепродуктопроводов расстояние от ВЛ до крайнего трубопровода должно быть не менее 1 км.

2.5.170. При сближении и пересечении ВЛ с магистральными и распределительными газопроводами давлением 1,2 МПа и менее, а также при сближении и пересечении с ответвлениями от магистральных газопроводов к населенным пунктам и промышленным предприятиям и с ответвлениями от нефтепроводов и нефтепродуктопроводов к нефтебазам и предприятиям расстояния от заземлителя и подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее: 5 м для ВЛ до 35 кВ, 10 м для ВЛ 110 кВ и выше.

2.5.171. При сближении и пересечении ВЛ с теплопроводами, водопроводом, канализацией (напорной и самотечной), водостоками и дренажами расстояния в свету от заземлителя и подземной части (фундаментов) опор ВЛ до трубопроводов должны быть не менее 2 м для ВЛ до 35 кВ и 3 м для ВЛ 110 кВ и выше.

В исключительных случаях при невозможности выдержать указанные расстояния до трубопроводов (например, при прохождении ВЛ по территориям электростанций, промышленных предприятий, по улицам городов) эти расстояния допускается уменьшать по согласованию с заинтересованными организациями. При этом следует предусматривать защиту фундаментов опор ВЛ от возможного подмыва фундаментов при повреждении указанных трубопроводов, а также по предотвращению выноса опасных потенциалов по металлическим трубопроводам.

СБЛИЖЕНИЕ ВЛ С НЕФТЯНЫМИ И ГАЗОВЫМИ ФАКЕЛАМИ

2.5.172. При сближении с нефтяными и газовыми промысловыми факелами ВЛ должна быть расположена с наветренной стороны. Расстояние от ВЛ до промысловых факелов должно быть не менее 60 м.

СБЛИЖЕНИЕ ВЛ С АЭРОДРОМАМИ

2.5.173. Сближение ВЛ с аэродромами и воздушными трассами допускается по согласованию с территориальным управлением гражданской авиации, со штабом военного округа, с управлением министерства или ведомства, в ведении которого находится аэродром или аэропорт, при расположении ВЛ на расстояниях: до 10 км от границ аэродрома — с опорами любой высоты; более 10 и до 30 км от границ аэродрома — при абсолютной отметке верхней части опор ВЛ, превышающей абсолютную отметку аэродрома на 50 м и более; более 30 и до 75 км от границ аэродромов и на воздушных трассах — при высоте опор 100 м и более.

трубопроводов водорода | Министерство энергетики

Газообразный водород можно транспортировать по трубопроводам так же, как сегодня природный газ. В настоящее время в Соединенных Штатах работает около 1600 миль водородных трубопроводов. Эти трубопроводы, принадлежащие коммерческим производителям водорода, расположены там, где сосредоточены крупные потребители водорода, такие как нефтеперерабатывающие и химические заводы, например, в районе побережья Мексиканского залива.

Транспортировка газообразного водорода по существующим трубопроводам — ​​недорогой вариант доставки больших объемов водорода.Высокие первоначальные капитальные затраты на строительство нового трубопровода представляют собой серьезное препятствие для расширения инфраструктуры доставки водорода по трубопроводу. Поэтому сегодняшние исследования сосредоточены на преодолении технических проблем, связанных с транспортировкой по трубопроводам, в том числе:

  • Потенциал водородного охрупчивания стали и сварных швов, используемых для изготовления трубопроводов
  • Необходимость контроля проникновения водорода и утечек
  • Потребность в более низких затратах , более надежная и долговечная технология сжатия водорода.

Возможные решения включают использование трубопроводов из армированного волокном полимера (FRP) для распределения водорода. Затраты на установку трубопроводов из стеклопластика примерно на 20% меньше, чем у стальных трубопроводов, поскольку стеклопластик может быть получен на участках, которые намного длиннее, чем сталь, 1,2 , что сводит к минимуму требования к сварке.

Одной из возможностей быстрого расширения инфраструктуры доставки водорода является адаптация части инфраструктуры доставки природного газа для размещения водорода.Преобразование трубопроводов природного газа для транспортировки смеси природного газа и водорода (примерно до 15% водорода) может потребовать лишь незначительных модификаций трубопровода. 3 Переоборудование существующих газопроводов для доставки чистого водорода может потребовать более существенных модификаций. Текущие исследования и анализы исследуют оба подхода.

Примечания

1 См. Обзор технологии газопровода из Аргоннской национальной лаборатории.

2 FRP может поставляться длиной до 0.5 миль.

3 См. Отчет Национальной лаборатории возобновляемых источников энергии «Добавление водорода в газопроводные сети: обзор ключевых вопросов».

MNGL нарушает нормы PMC при прокладке газопроводов

Автор: Маюри Фаднис

Кабель проложен на расстоянии менее 1 фута от водопроводной трубы, требование глубины 5 футов не соблюдается, но гражданские лица беспечны

В своем стремлении распространить газопроводы по всему городу, Maharashtra Natural Gas Limited (MNGL), возможно, упустила из виду важные меры безопасности, предписанные для таких операций Муниципальной корпорацией Пуны (PMC).Во-первых, MNGL пренебрегает требованием глубины, которое составляет 1,5 метра или пять футов. Кроме того, газопроводы должны выдерживать расстояние не менее одного фута с другими кабелями, чего явно не делалось.

На это обратил внимание коммерческий транспортный бизнесмен Санджай Пайгуде, который подал жалобу в ЧВК, прося гражданский орган принять необходимые меры для безопасности граждан. «На 70% мест глубина траншеи, по которой прокладывается трубопровод, составляет менее пяти футов.Максимальная глубина достигла трех футов, а в некоторых местах была всего один или два фута. Условия ЧВК нарушаются, и есть вероятность, что это может привести к несчастным случаям и создать угрозу жизни людей », — отметил он. Пейгуд также подала в пятницу заявление о праве на информацию (RTI) в PMC, чтобы получить полномочия, данные общественным органом совместному предприятию.

Согласно документу, полученному в рамках RTI, ЧВК дала MNGL разрешение на проведение земляных работ примерно на 27 условиях.Одним из условий было то, что трубопровод должен быть проложен на минимальной глубине 1,5 метра, что почти равно пяти футам. Еще одно условие гласит, что расстояние между кабелями двух разных компаний (и по которым проходят два разных вещества) должно быть не менее одного фута. Когда «Миррор» пошел на проверку, он обнаружил два места, где прокладывали газопровод: первое возле школы Калмади, а второе — на дороге, ведущей к мосту Раджарам. Оба находятся в районе Эрандвейн.Глубина траншеи на месте возле школы Калмади составляла 2,2 фута, тогда как глубина другой траншеи была 3,6 фута. Более того, во втором месте Зеркало также наткнулось на другую трубу, похожую на ту, которая использовалась для транспортировки воды, на расстоянии менее одного фута от газопровода.

«Норма выдержки трубопровода на глубине 1,5 метра была сформулирована таким образом, чтобы обеспечить его безопасность. Газ легко воспламеняется и опасен при вдыхании. Необходимо соблюдать норму глубины PMC. Меньшая глубина делает трубопровод чувствительным к давлению автотранспорта, поскольку в городе большая транспортная нагрузка.ОНК также должна провести выездную проверку, чтобы убедиться, что соблюдаются все нормы », — сказал Рамчандра Гохад, бывший помощник директора по городскому планированию.


Однако инженер ЧВК, который не пожелал называть его имени, выглядел довольно беспечно, сказав, что нормы соблюдались в большинстве мест. «Их бросили только в нескольких местах, где есть препятствия. Однако MNGL примет другие меры предосторожности, чтобы обезопасить трубопровод и защитить граждан », — заверил он.

MNGL также утверждает, что безопасность является их главной заботой, поскольку они имеют дело с природным газом. Дж. Ведагири, коммерческий директор компании, сказал: «Прокладка трубопровода на глубине одного метра (трех футов) является адекватной с точки зрения безопасности. Это также стандарт, которому мы следуем по всей стране. Там, где есть отклонения, мы приняли дополнительные меры безопасности, чтобы трубопроводы не пострадали. Более того, в наших интересах сохранить его в безопасности.Что касается других кабелей, мы позаботимся о том, чтобы трубопровод не соприкасался с ними ».


►►► Необходимо соблюдать норму глубины PMC. Меньшая глубина делает трубопровод чувствительным к давлению автотранспорта, поскольку в городе большая транспортная нагрузка.

— РАМЧАНДРА ГОХАД, БЫВШИЙ ПОМОЩНИК ДИРЕКТОРА ПО ПЛАНИРОВАНИЮ ГОРОДА

Строительство трубопроводов на крутых склонах с помощью кабельных кранов

By Joachim Seyr, LCS Cable Cranes GmbH, Австрия

Системы кабельных кранов

являются идеальным решением, когда трубопроводы необходимо прокладывать в труднодоступной местности.Трубы, строительные материалы и оборудование можно легко транспортировать по труднопроходимым участкам и размещать в любой точке пути. Обладая максимальной длиной более 9800 футов (3000 метров) и полезной нагрузкой до 22 тонн (20 метрических тонн), кабельные краны могут эксплуатироваться на любой крутой местности.

Система кабельного крана перемещает грузы в подвешенном состоянии по любой местности. Моторизованный кран может поднимать и опускать грузы в любой точке линии кабельного крана.Кроме того, крановая установка состоит из двух отдельных подъемных единиц, т.е. трубы могут быть размещены точно в наклонных участках и могут быть легко вставлены в сварочный зажим без какого-либо дополнительного оборудования.

С помощью этих систем воздействие на окружающую среду может быть минимальным. Строительный материал и трубы можно транспортировать в назначенную точку без ущерба для естественной среды обитания. Кроме того, можно сократить количество необходимых дорог и оптимизировать маршрут за счет прямого размещения над траншеей трубопровода.

Кабельные краны со специальным приспособлением могут также использоваться для транспортировки рабочей силы, чтобы обеспечить безопасный доступ персонала к рабочей площадке на склоне. В таких случаях к кабельному крану крепится кабина, которую можно опускать и поднимать в любом положении по склону.

В целях безопасности кабельные краны также могут использоваться в качестве аварийно-спасательной системы для эвакуации рабочей силы с холма или во время инцидента или аварии на пути системы.

Кроме того, системы кабельных кранов не зависят от климатических условий, таких как снег, туман, сильный дождь и т. Д.Кроме того, они могут идеально адаптироваться к территориальным трудностям, например, преодолевать повороты на полосе отчуждения, используя системы горизонтальных поворотов.

Первая кабельная крановая система, когда-либо использовавшаяся для строительства трубопровода на крутом участке, представляла собой простую «башню и кабельную конструкцию» для Трансаляскинского трубопровода в 1977 году. На одном из последних этапов группа столкнулась с крутым уклоном в 45 градусов. на перевале Томпсон протяженностью около 2800 футов (850 метров). Для прокладки труб диаметром 48 дюймов (1200 мм) и 79 футов (24 метра) использовалась легко монтируемая система кабельного крана.

Кабельные крановые системы могут транспортировать отдельные грузы массой до 28 тонн (25 метрических тонн) на расстояние более 3000 м. Линейная скорость этих систем до 20 футов в секунду (6 метров в секунду) может быть достигнута при скорости подъема 4,9 футов в секунду (1,5 метра в секунду).

Кабельная крановая система

Кабельные крановые системы обычно состоят из тягового и опорного канатов, башен, анкеров, крановых агрегатов и лебедок для различных нужд.Оборудование может быть адаптировано к полезной нагрузке, линейной скорости и другим особым требованиям, чтобы соответствовать стандартам выбросов и безопасности.

Блок крана поднимается и спускается по склону с помощью тягового троса и может поднимать и опускать материал в любой точке пути. Кроме того, он оснащен двумя моторизованными подъемными устройствами, которыми можно управлять одновременно или по отдельности с помощью дистанционного радиоуправления. Это позволяет перемещать прикрепленный строительный материал в желаемое положение и наклон.

Установка

Временные кабельные крановые системы состоят из нескольких модулей, которые быстро доступны и могут быть развернуты сразу после анализа местности и планирования. Первым шагом при сборке системы является установка анкеров и бетонного фундамента, а также верхней и нижней станций. При этом лебедка и заводное устройство располагаются и фиксируются как по горизонтали, так и по вертикали.

После этого возводятся башни, начиная с фундаментов с опорными плитами, и, наконец, поднимаются в правильное положение.В зависимости от местности и протяженности устанавливается необходимое количество башен.

Следующим шагом является наматывание тягового троса на барабан лебедки. Свободный конец троса тянется к нижней станции, в то время как трос снимается с лебедки и все фиксируется. Затем гусеничный канат с гнездом прикрепляется к анкерам на обоих концах. Наконец, гусеничный трос натягивается с помощью натяжения гусеничного троса до тех пор, пока трос не войдет в систему; после этого крановый агрегат надевается на гусеничный трос и соединяется с тяговым тросом.

Метод работы

Строительство трубопроводов на крутых участках с помощью кабельных кранов — это безопасное, эффективное и экологически чистое решение для транспортировки в сложных районах, где традиционные методы достигают своих пределов.

Начиная с рытья траншей специальными экскаваторами-пауками, кабельная крановая система затем устанавливается точно по средней линии трубопровода. Затем трубы прикрепляются к стропам и поднимаются краном.

После этого они транспортируются в предполагаемое место. После того, как груз прибывает в назначенную точку разгрузки, такелажник должен точно установить его, взаимодействуя с оператором лебедки, регулируя горизонтальное и вертикальное выравнивание.

После этого трубу опускают в обозначенное наклонное положение, управляя двумя подъемными блоками крановой установки независимо. Когда труба находится в окончательном положении, ее фиксируют при помощи сварочных хомутов и сварочные работы завершаются.С площадки над швом выполняются сварочные, пескоструйные и малярные работы.

Кроме того, с помощью кабельной крановой системы можно размещать машины и оборудование за пределами траншеи, перемещая их в сторону с помощью цепных лебедок. Боковые перемещения зависят от относительной высоты путевого каната по вертикали над местом в траншее. Максимально допустимое отклонение подъемного каната по вертикали составляет около 5 градусов. После того, как весь трубопровод размещен, закреплен и сварен, мешки с песком, которые используются в качестве наполнителя и барьеров, можно транспортировать с помощью кабельной крановой системы в насыпном или другом контейнере в желаемое место и выгружать.

Другой наполнитель также может быть перемещен из точек погрузки в намеченное место, где оператор выгружает товар, с помощью двух независимых подъемных систем. После того, как трубопровод проложен, закреплен и покрыт засыпным материалом, система демонтируется. Демонтаж производится в порядке, обратном порядку монтажа.

Системные преимущества

Кабельная крановая система является подходящим решением, особенно на ответственных участках, при строительстве трубопроводов.Материал с полезной нагрузкой до 20 тонн можно загружать, транспортировать и выгружать на любом участке системы. Это дает возможность точно расположить трубы в намеченном месте. Кроме того, трубу можно удерживать на месте с помощью кранового агрегата столько, сколько необходимо для ее размещения и сварки.

Системы не зависят от климатических условий. Их можно использовать как в сезон дождей, так и в зимние месяцы, на снегу и при низких температурах. Это значительно увеличивает время использования в течение года по сравнению с другими транспортными решениями.Системы кабельных кранов могут использоваться в диапазоне температур от -4 ° F до 131 ° F (от -20 ° C до 55 ° C).

Воздействие на окружающую среду

Еще одним преимуществом кабельной крановой системы является низкое воздействие на окружающую среду по сравнению со строительством дорог, поскольку их установка требует меньшего вмешательства в природу. Крутой и каменистый рельеф, реки и озера не представляют проблемы. Благодаря прямому маршруту над трубопроводом, по которому можно идти, система оставляет узкую полосу отвода всего 20–26 футов (6–8 метров).После завершения строительных работ его можно легко рекультивировать.

Строительство трубопроводов означает обращение с тяжелыми материалами, использование массивной техники и, как следствие, определенный риск и необходимость соблюдения стандартов безопасности. Системы кабельных кранов значительно повышают стандарты безопасности на критических участках, потому что:

  • тяжелая техника не должна выезжать на крутые склоны;
  • труб, машин и оборудования транспортируются по воздуху — прямо в конечное положение.
  • возможна безопасная транспортировка рабочей силы с использованием тросовой крановой системы;
  • Для 100% безопасности используются специальные лебедки
  • .
  • операторов на площадке не подвержены рискам, несмотря на то, что работают в самых ответственных и сложных секторах.

Транспортировка рабочей силы

Для обеспечения доступа персонала к любой точке откоса во время строительства трубопровода для проведения сварочных или других работ, кабельная крановая система может быть оборудована гондолой для транспортировки ограниченного количества рабочей силы.Персонал может безопасно и комфортно добраться до любой точки пути без дополнительного строительства подъездных дорог.

В случае, если трубопровод должен следовать по горизонтальному изгибу, или местность препятствует тому, чтобы канатная дорога для материала продолжала двигаться по прямой линии, можно установить системы горизонтальных изгибов, которые позволяют канатной дороге на 100% адаптироваться к местности или желаемой трассе.

Кабельные крановые системы повышают эффективность укладки труб на крутых участках. Этот метод может превратить сложные и сложные участки в очень эффективные конструкции трубопроводов:

  • разрешает прямые маршруты через горы и сокращает длину трубопровода в целом;
  • сокращение затрат на реконструкцию за счет меньшего количества километров трубопроводов; и
  • , чтобы избежать строительства дорог, чтобы получить доступ к крутым склонам.

Примечание редактора: Этот документ был первоначально представлен на Pipeline & Technology Forum в 2019 году.

Статьи по теме

% PDF-1.5 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> поток конечный поток эндобдж xref 0 5 0000000000 65535 ф 0000000016 00000 н. 0000000075 00000 н. 0000000120 00000 н. 0000000210 00000 н. трейлер ] >> startxref 3379 %% EOF 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 5 0 obj null эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>>>> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> поток HLU {pNwzNe [d, KdɲO-15C8qq @ [v (B ݄ GfH) $ 4La ڦ L $ w% h {~.

Несбыточные мечты достигнуты на рекордной задаче в туннеле

Завершился один из последних этапов работ по созданию нового жизненно важного газопровода под рекой Хамбер. Замена 5-километрового туннеля, по которому проходит трубопровод, была завершена в начале года. Теперь, на предпоследнем этапе проекта и с некоторыми исключительными инженерными решениями, сам трубопровод был вставлен в туннель.

Когда он будет запущен, к концу этого года по трубопроводу будет достаточно газа, чтобы удовлетворить потребности Великобритании в топливе до 25%.В сотрудничестве с нашими партнерами по проекту Skanska, A.Hak и Porr, туннель диаметром 3,65 м был построен на глубине 30 м под рекой. Он заменяет старую газовую трубу, которая находилась в траншее, которая со временем обнажилась из-за эрозии.

Крупные инженерные разработки

Две гидравлические тяговые машины начали грандиозную задачу по осторожному проталкиванию восьми 620-метровых и 850-тонных секций трубы на роликах в новый туннель со стороны Гоксхилла на Хамбере 23 июня. Трубы методично проталкивались со скоростью около одного метра в минуту в туннель, который был залит 50 000 кубометров чистой очищенной воды для помощи при установке — этого достаточно для заполнения 16 олимпийских бассейнов.

Самая длинная в мире труба с гидравлическим приводом

После того, как одна секция трубы была установлена, следующая была перемещена на место и приварена к передней. Работы продолжались до тех пор, пока 9 июля не были полностью проложены все пять километров трубопровода, став самой длинной в мире трубой с гидравлическим вводом. Следующим и заключительным этапом проекта станет подключение трубопровода к сети, готовой для подачи газа по ней к концу года.

«Это показывает, чего можно достичь, если объединить три опытные компании и создать среду с высокой степенью сотрудничества.Наш заказчик, National Grid, поставил перед нами серьезную задачу — по сути, «первую в мире» задачу — и наша команда блестяще справилась с ней », — говорит Грегор Крейг, генеральный директор совместного предприятия A.Hak, Porr and Skanska. .

Добрый день, Лилия Яковлевна! Подскажите, пожалуйста, по какой цене должна быть нанесена сигнальная лента для покрытия кабеля прокладка сигнальной ленты над газопроводом

При составлении проекта прокладки кабеля необходимо учитывать необходимость прокладки ленты сигнальной.Какую цену следует учитывать? Можно ли использовать расценки хозяйств с указанием условий покрытия кабеля, проложенного в траншее, кирпичом? Какие коэффициенты следует учитывать в этом случае? На эти вопросы мы отвечаем с руководителем управления сметных норм компании «ЦНИИЭУС» Лидией Райссенд.

По словам эксперта, необходимость определения стоимости кладки существует давно. Однако стандартов в этой области до сих пор нет. И решать вопрос за счет исключения только стоимости эксплуатации механизмов не совсем правильно.Следует разработать индивидуальные сметные нормативы, позволяющие учесть виды работ, предусмотренные в конкретном проекте.

Большинство проектных организаций используют совсем не подходящие для этого вида работ. Неспециализированные публикации не отражают ни технологии, ни потребление ресурсов. Поэтому в конечном итоге стоимость покупки и прокладки сигнальной линии оказывается совершенно не такой, как предусмотрено в проекте. А это несостоятельность сметы и значительные финансовые проблемы.

Бухгалтерская техника Montaja

Невнимательность, которую проявляют конструкторы при составлении сметы затрат на прокладку сигнальной ленты, основывается на ошибочном представлении об особенностях технологии работы. Большинство техник предельно просты: кабель прокладывается, вот человек с катушкой в ​​руках бежит по траншее и открывает сигнальную ленту. Далее нужно просто закопать траншею, какие еще могут быть дополнительные расходы?

А вот установка по существующим стандартам выглядит совсем иначе! Технология включает в себя основные и сопутствующие работы, регламентированные ПУЭ по прокладке кабельных линий в земле.В частности, они отметили, что сигнальные ленты не могут проходить в местах пересечения кабельных опор с другими инженерными коммуникациями. Чтобы они не накладывались на кабельные муфты, а только на расстоянии двух метров от них в каждую сторону. Их нельзя располагать в непосредственной близости от подстанций, трансформаторных устройств, а не ближе пяти метров. Есть и другие нормы, которые важно учитывать при составлении сметы проекта. О них мы расскажем в новом обзоре.

03.11.16

Кабельные линии для передачи электроэнергии от источника к потребителю могут быть проложены в лотках или каналах, по специальным эстакадам или галереям, в трубах, туннелях или закреплены на стенах зданий. Однако самым распространенным способом остается прокладка кабеля. Его популярность объясняется прежде всего экономичностью, а также хорошей защитой проводника от воздействия погодных условий и электромагнитных полей. Прокладка кабеля в земле происходит в несколько этапов, выполняемых в строго определенной последовательности.

  • подбор, разметка и разбивка кабелепровода
  • рытье траншей механизированное или ручное
  • устройство подачи Подушки из песка
  • Прокладка кабеля (при необходимости протяжка в трубах)
  • установка соединительных муфт
  • порошковый кабель
  • защита кабеля кирпичом (если это предусмотрено проектом)
  • прокладка сигнальной ленты
  • опрокидывающаяся траншея кабельная линия грунт

Правильная прокладка силового кабеля в земле и этапы прокладки в траншеях влияют на стоимость работ за метр.

Выбор, разметка и разбивка дорожек для прокладки кабеля в земле

Маршрут должен соответствовать нескольким требованиям. В первую очередь необходимо учитывать безопасность эксплуатации, а также предусмотреть возможность последующего обслуживания. При этом, чтобы снизить затраты на работы и материалы, трассу следует прокладывать по кратчайшему пути.

Расстояние от кабеля до других коммуникаций, лесных насаждений, фундаментов зданий, дорог, опор и других препятствий не должно быть меньше минимального нормативного.Если выполнить это требование невозможно, предпринимаются дополнительные меры по защите кабеля.

Механизированная или ручная смотровая траншея для прокладки кабеля

Независимость от метода земляных работ, их можно проводить только после получения необходимых разрешений, выданных соответствующими административными органами. При пересечении с другими коммуникациями или прохождении маршрута в непосредственной близости от них также требуется согласование с эксплуатирующими организациями.

Перед гребнем траншеи трасса тщательно осматривается на предмет наличия в грунте веществ, способных разрушить защитную оболочку кабеля. Если таковые имеются, и нет путей обхода этих участков, принимаются меры по дополнительной защите кабеля. Стандартная глубина траншеи для прокладки кабеля в населенном пункте — 1-1,2 метра, но ее можно изменить в зависимости от типа грунта и других условий.

Устройство подачи Подушки из песка под шнур питания

Песочная подушка снижает механическую нагрузку на кабель при последующем заделке грунта.Толщина песчаного слоя не менее 100 мм. Допускается использование обычного карьерного песка, а также рыхлого грунта без посторонних включений.

Прокладка кабеля и его протяжка в трубах

Кабель в траншее проложен с небольшим запасом, волнообразные закрутки. Необходимо исключить его натяжение и разрыв при срезании почвы и перепадах температур. В местах пересечения с другими коммуникациями, при прохождении на небольшой глубине, при необходимости защиты от агрессивных сред или в других случаях, когда существует риск повреждения, кабель укладывают в пластиковые, асбетические, керамические или стальные трубы.

Порошковый кабель

Пудра кабеля осуществляется поэтапно. Сначала он засыпает слоем песка толщиной 100 мм. Допускается также раструб, в котором не должно быть посторонних твердых включений. Перед заливкой проверяется сопротивление изоляции кабеля, отсутствие замыкания на землю и между жилами.

Кирпич для защиты кабеля

В случаях, когда существует риск механического повреждения кабеля, например, в результате профилактических работ по содержанию коммуникаций, может быть использована дополнительная защита кабеля кирпичом.

Укладка сигнальной ленты во избежание повреждения кабельных линий

Укладка сигнальной ленты снижает риск повреждения кабеля при механических земляных работах. Его размещают на расстоянии 250 мм от поверхности кабеля без разрывов. Лента изготовлена ​​из полимерных или других материалов, устойчивых к воздействию агрессивных сред, а на верхней стороне нанесена предупреждающая надпись «Осторожно, кабель!».

Грунт кабельной линии опрокидывания траншеи

Окончательная раструбка траншеи кабельной линии выполняется последовательно, через каждые 200 миллиметров уплотняется.В подметальном грунте не должно быть твердых включений — камней, строительного мусора.

Установка соединительных кабельных муфт

Установка соединительных муфт необходима в случаях, когда общая длина пути превышает длину кабеля в пролете. Перед установкой муфты по кабельной технической документации производится последовательное снятие защитных кожухов. При этом на очищенные жилы надевается специальная термоусадочная трубка, обеспечивающая изоляцию друг от друга после монтажа муфты.Если в кабеле есть экран, его необходимо восстановить с помощью пайки.


Вопрос: Добрый день, Лилия Яковлевна! Подскажите, пожалуйста, по какой цене должна быть сигнальная лента для покрытия кабеля? Можно ли субтитически использовать расценки фарм08-02-143-01 «Кабельная оболочка, проложенная в траншею, кирпич: один кабель», без учета стоимости механизмов? Нужно ли мне применять более низкий коэффициент к основной заработной плате? Или стоит использовать другие ставки? Спасибо.

Ответ: Включая А на вопрос № 63.
Здравствуйте! Вопрос определения стоимости прокладки сигнальной ленты стоит долго. Необходимость создания сметных нормативов на этот вид работ уже «чрезмерна». Готовый рецепт, конечно, есть, но он не полностью отвечает чаяниям купцов. Единственно правильный ответ содержится в пп. 2.3 (абзац третий ниже) и 2.15 МДС 81-35.2004, а также пп. 1.4 ÷ 1.5 МДС 81-37.2004 г., где в таких ситуациях предлагается разработать соответствующие индивидуальные сметные нормативы на работы, предусмотренные в проекте. Проанализировав существующие решения смет (методик определения оценочной стоимости) этого вопроса и размещенные на форумах различных сайтов, еще раз убедился в изобретательности составителей смет. Использованы (предложены) эталоны следующих сборников: №12 ГЭСН-2001 (Фер, Тер) «Кровля» (забор кровельный или как устройство для укладки пароизоляции в один слой), ГЕСНМ-2001 (Ферма, Термин) №1.8 «Электроустановки» (покрытие Кабель уложен в траншею кирпичом с заменой основных материалов), № 10 «Коммуникационное оборудование» (прокладка идентификационной ленты), не отражают стоимость ресурсов, поэтому подлежат стоимость работ по использованию сигнальной ленты в случаях прокладки электрических кабелей на различное напряжение. Многие, как мне кажется, ошибочно полагают, что сигнальная лента прокладывается одновременно с кабелем и работает, разматывая ролик с лентой по проложенному кабелю.Его здесь не было! Изучите технологию выполнения работ не только по укладке ленты, но и уделите особое внимание сопутствующим работам, а именно тщательности и аккуратности выполнения траншеи в грунте, с проложенным в ней кабелем и сигнальной лентой. Применение сигнальных лент регламентировано ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства». В п. 2.3.83 «Прокладка кабельных линий в земле», раздел 2.3. ПУЭ «Кабельные линии напряжением до 220 кВ» устанавливает правила и требования к этим работам и вот некоторые из них:
«Не допускается использование сигнальных лент в местах пересечения линий кабельных линий с инженерными коммуникациями и выше. кабельные муфты на расстоянии 2 м в каждую сторону от пересекаемых коммуникаций или муфт, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
Сигнальная лента должна входить в траншею над кабелями на расстоянии 250 мм от их внешних покрытий. При расположении ленты в траншее ленту необходимо укладывать по оси кабеля, при большем количестве тросов — края ленты должны быть для крайних тросов не менее 50 мм. При укладке на ширину траншеи более одной ленты — соседние ленты следует укладывать с шириной нахлеста не менее 50 мм.
При наложении сигнальной ленты, прокладка кабеля в траншее с устройством кабельной подушки, присыпка кабелей первым слоем земли и укладка ленты, в том числе ленточный порошок слоя земли по всей длине, следует проводить в присутствии представителя электрической организации и владельца электросети.При этом работы должны выполняться с соблюдением таких пунктов данной главы Пуэ как п. 2.3.84 ÷ 2.3.87 и другие.
Кроме того, следует помнить и знать, что сигнальные ленты используются в качестве подземных предупреждающих сигналов кабельных сетей и трубопроводов, проложенных в грунте, и они не являются защитными, спасая от механических повреждений изоляции, кабельных оболочек или труб. Делаю следующий вывод: необходимо составить сметные нормативы с учетом технологии и особенностей выполнения работ по прокладке сигнальных лент всех размеров и количества кабелей в траншее.Лента обнаружения сигнала «электро» LSE 150 ÷ ​​LSE 900 (соответственно ширина ленты: 150, 250, 300, 450, 600, 750 и 900 мм) используются для идентификации электрического кабеля с логотипом «Осторожно! Кабель», произведенного в г. намотка на ролики 100пм, толщиной 300 мкм и красного цвета (ГОСТ 2245-002-21696750-04). Для сравнения приведу характеристики других используемых лент, например:
«Ленты Обнаружение сигнала lso 40, 70» Оптика «предназначены для идентификации оптического кабеля. Цвет желтый, текст на ленте» Осторожно, оптический кабель «.Ширина 40 и 70 мм, толщина ленты 100 мкм, намотка ролика 500 метров. Ленты «
» Обнаружение сигнала LSS 40, 50, 75, 100 LSS «Связь» предназначены для идентификации кабеля связи. Цвет Оранжевый, надпись на ленте «Не копай, ниже кабель». Доступная ширина 40, 50, 75 и 100 мм, толщина 300 мкм. Намоточный ролик 250 метров. «
Получилось много и надолго, но хотелось, чтобы все было понятно, а именно: составители сметных нормативов, проектировщики, установщики, заказчики, проверяющие и т. Д.Я желаю вам успеха! С уважением, Л.Я. Сохранено

Энергетическая уверенность: Подготовка проекта на производство работ согласно ПУЭ. Хотя шестая редакция сильно обрезана седьмой, и сегодня нам больно, освежая память. ПУЭ вызывают у мастеров глубокое уважение, правила прописывают потрясающую правду. Большая часть текста (если не весь) согласуется с соответствующими правительственными инстанциями. Прокладка кабеля в траншее выполняется организацией, способной предоставить квалифицированный персонал по лицензии.

Прокладываем кабель правильно

Настоятельно рекомендуется изучить ПУЭ 6, чтобы выяснить, как кабель питания правильно укладывается в траншею. Документ лишен законодательной поддержки (хотя согласование проводилось, по предписанию руководителя фальсификации), многие организации руководствуются удаленными строчками из этого. Чтение документа затруднено сложной структурой. Основные замечания, которые нужно знать новичку, чтобы не запутаться:

  1. Под защищенными и незащищенными кабелями понимается единое определение раскрывающих стандартов.Выпущен отдельный ГОСТ на SIP. Обращения к продукту, бумажные, защищены. Итак, установка СИП осуществляется по указанной схеме ПУЭ для защищенных кабелей.
  2. ОПИСАНИЕ РАЗДЕЛА НАЧАЛО РАБОТЫ С ЛИНИЯМИ ЭЛЕКТРОПРОВОДА (ВВЕДЕНО ВЫБОР ПУЭ 7), Ссылки показаны в других частях правил.
  3. Анализ начинается с общих положений, по увеличению напряжения. Не совсем. Например, для всех строк указываются конкретные положения, затем приводятся полные правила, совместные бронирования.В разделе о напряжении до 220 кВ обсуждается прокладка в земле других кабелей. Нарушение хронологического порядка запутает новичка, необходимо внимательно прочитать Раздел 2, выбрать родственную линию (в большинстве случаев 220 или 380 вольт, до 1 кВ). Россия ввела 230 вольт после утверждения текста 6 ПУЭ. Обзор портала буквально информационный.

Кабельная траншея

Прочитав Pue 6, скажем следующее относительно укладки кабеля в траншее…

Глубина свечения

Кабели прокладываются на глубине 0,7 метра, что хорошо видно на видео YouTube. Параллельно о нюансе умалчивается: расстояние дано для кабелей диапазона до 35 квадратных метров. Далее глубина увеличивается до метра. Но не только по отношению к грунту, а по отметке планировки. В меру нашего понимания — какой-то знак, оставленный геодезистами на плане, перенесенный на местность. Почва неровная, необходимо найти крупный уровень.Глубина достигает 1,5 метра, начиная с напряжения 110 кВ. YouTube Roller Evaluate, делая заметку о критике.

Под накопителем кабель 6 — 10 кВ играет отвесом на 1 метр. Есть и другие исключения из правил.

Яма под кабель

Яма копается с небольшим уклоном стен наружу. Не так важна ширина, сколько выполнение требований к вкладке. Совместное использование не более шести кабелей напряжением до 35 кв. Под оставшейся комнатой еще одна траншея и так далее.Расстояние между группами превышает 0,5 метра.

Траншея явно копается на сантиметры на 10. По правилам под кабель насыпают дренажный песок, трамбуют. Особой техники нет — мастера накладывают ноги своими руками. Избранный способ определяется фронтом работы.

Траншею для прокладки кабеля оборудуют не ближе 0,6 метра от фундамента здания, любого другого подземного инженерного сооружения. Любопытно, что про завтрак ничего не сказано (дорожка по периметру дома).Расстояние до стволов деревьев нормируемое — не менее двух метров. Косвенно указывает: район Зеленого Шлифовального Пространства (На самом деле, промышленные линии обозначены специально, таблички все видели: Осторожно, кабель!). Лес вырван с корнем. Указанное расстояние уменьшается при укладке в парки, лесополосы (согласовать проект).

Закладка стального троса

Далее определяется трос. Имея стальную броню засыпающую очищенную (лишенную строительного мусора).25хх над кабелем кладется лента из изоляционного материала, на которой написано: проходит высоковольтная линия. В ПУЭ категорически развеялись некоторые практики, которые этим ограничиваются.

По нормативам необходимо защищать кабели сверху, используя специальные керамические (для линий выше 35 кВ — железобетонные) плиты (для линий выше 35 кВ недопустимо) из того же материала с толщина не менее 5 см. Ранг превышает указанные размеры.Кирпич кладется поперек линии, плитка — по инструкции производителя. Вертикальное расстояние до кабеля 15 см. По бокам сторон по линии кладут два ряда кирпича (один слева-справа), поверх кладочного креста.

Обратите внимание, что площадка над кабельным вводом должна быть чистой. Прорабс, хорошенько отыскав почву, присыпь песком. Поверх кирпичей еще липкая лента, предупреждающая о надписи родинка, специальные пластины содержат те, что находятся на поверхности. Дополнительная сигнализация не требуется.Лента сигнальная для прокладки кабеля в траншее подходит чисто теоретически.

Прокладка бронированного кабеля

Бронированный кабель, согласно написанному, укладывается в грунт, другие марки нуждаются в защите. Можно использовать гофры (для ЛЭП черные, красные, подключенные — синие), трубы ПНД. Первый используется в большинстве случаев, при проходке прохода, когда проводится горизонтальное бурение, чаще используется полиэтилен. Значительно снижает трение, упрощает процесс прокладки кабеля.

Защитная гофра

Кирпичная защита

При кладке на глубину 1 — 1.2 метра, допускается обойтись без защиты сетей ниже 20 кВ (в том числе 220/380 В). Допускается класть кирпич вдоль, если кабель один, ширина траншеи не превышает 25 см. Это поможет примерно вдвое сэкономить стоимость материала. Запрещается использовать силикатный пустотелый кирпич. Кабели напряжением ниже 1 кВ допускается отводить.

Одно исключение, которое можно использовать для сохранения. Маршрут формируется 5 кабелями до 20 кВ (непотребительские категории I категории). По правилам нужно ограждать плитами, кирпичом.И тут умные головы придумали три траншеи (оставляя полметра), куда кладут кабель по схеме 2х2х1. Уплотнение кабеля в траншею, указанное методом ПУЭ, относится к сбросу исключений. Можно ограничиться прокладкой предупредительной ленты. Кирпич, плиты — чистая экономия. Увеличивает объем земляных работ? В ППР по прокладке кабеля в траншеи соблюдаем технику, оставляющую широкую петлю (более полутора метров). На дно песок, прокладываем кабели по схеме, подсыпаем чистую землю, прокладываем предупредительную полосу.

Ленты сигнальные

Карточка работ исключает использование сигнальных лент в зоне пересечения кабелей с инженерными коммуникациями (водопровод, канализация) по 2 метра в каждую сторону, над муфтами. Аналогичные требования, только с увеличением расстояния до 5 метров, существуют для подходов к распределительным щитам и подстанциям. Лента сигнальная укладывается с запасом не менее 5 см по бокам осей кабеля, соседние ленты (с широким ходом) растягивают вспышки на 5 см.

Предупреждающая лента Высоковольтная трасса

Trench Cable Gasket Technology

Планируется ограничить горизонтальное расстояние между линиями: 10 см — ниже 10 кВ; 25 см — 10-35 кВ; 50 см — между кабелями, эксплуатируемыми организациями, и выше 110 кВ. Однако о вертикальном расстоянии ничего не говорится (авторы не нашли). Некоторые организации умело используют пространство, закрепляя пары связками. Каждый кабель расположен вертикально. Позволяет значительно уменьшить ширину ниши, избегая использования кирпичей, защищающих трассы.Упрощается рытье траншей для прокладки кабеля, снижаются финансовые затраты.

Параллельная прокладка кабеля

Допускается параллельная прокладка кабеля связи в траншее, ЛЭП, инженерные коммуникации. Расстояние до последнего не менее одного метра (до газопроводов, теплопроводов — 2 метра). Расстояние между кабелями соблюдается в соответствии с приведенными выше инструкциями. Расстояние до инженерных коммуникаций можно сократить по линиям до 35 кВ вдвое, применив укладку в защищенном варианте (внутри трубы ПНД), дальность совсем нелепая — 25 см.Приведены некоторые другие исключения PUE.

Места пересечения кабелей

В местах пересечения кабелей расстояние по вертикали не менее 0,5 метра. Параллельное следование молчит! На перекрестке величину зазора можно уменьшить, применив бетонные плиты, трубы с запасом по одному метру в каждую сторону. Кабель связи находится над линиями электропередач.

Расстояние до заземления

Расстояние до земли высоковольтных линий нормируемое (прокачивается под колонны): до 1 кВ — 1 метр; 1-35 кв.- 5 метров; Выше 110 кВ — 10 метров.

Кабельная траншея

Кабель для стилизации на практике

Подписанные нормы, теперь читатели, вероятно, задаются вопросом, как практически реализованы эти методы. Глубину траншеи прокладки кабеля частники выдерживают примерно, инструментом послужит лопата. На предприятиях используются тракторы, оснащенные бороной (фрезой), бульдозерами (убирающими широкий слой). Кабель немножко нюхает, идет легкая волна. Это помогает компенсировать перепады температуры в течение года.Постарайтесь сразу нанести большой пропил:

  1. По трассе смонтирована роликовая система, повторяющая повороты решающей машины бульдозера.
  2. Под магистралью ведется горизонтальное бурение оврагов с выводом кабельного канала на другую сторону. Трубы ПНД внутри парные. Некоторые типы кабеля могут быть исключены непосредственно из нижней части (сетчатый экран).
  3. Иногда используются бетонные блоки, обслуживаемые каналами.

Типичный проект показывает последовательность действий.Допустим, прокладка кабеля в траншее внутри трубы осуществляется тросом с лебедкой. Напряжение не превышает 30 Н / кв. Мм алюминия и 50 Н / кв. Мм меди. Берется сечение чистого металла, площадь оплетки отбрасывается. Длина отрезка кабеля, растянутого лебедкой, оценивается по коэффициентам, силе трения, нагрузке. Типовые примеры чисел:

  • Коэффициент трения при движении на роликах — 0,2-0,3
  • При растяжении в бетонный бокс — 0.4-0,6.
  • При протаскивании внутрь ПНД труба определяется по порядку (коэффициент понижения, использовать смазку, масло, воду). Диапазон от 0,1 до 0,25.

Нагрузка трех плетеных тросов рассчитывается по соотношению, как будто один тянется. Никто не может гарантировать, что длина элементов будет абсолютно одинаковой. На практике добиться этого сложно. Радиус закругления одиночного кабеля должен быть более 15 диаметров внешней изоляции. Для тройки — 12.Мало выучить виды траншей для прокладки кабеля, прочтите Пуэ. Необходимо будет изучить множество норм, стандартов, правил, предписаний.

Прокладка взаимозависимых кабелей траншеи в ПУЭ не запрещена. Но во вступительной части сказано: строчки на одном рукаве запрещены. При форс-мажоре может произойти одновременный отказ линии обслуживания (плавление дуги). Первопричина, при которой не приветствуется совместная прокладка кабелей.

Заканчиваем обзор, надеюсь объяснили, как пользоваться документами.В общем, по делам жизни советов не дадут. Примеры взяты практические, проекты реализованы, сданы в эксплуатацию. В законе не следует использовать слишком много лазеек. Вдруг измени!

В последнее время при покупке на нашем предприятии потребителей сигнальной ленты, а также защитной и сигнальной ленты часто задают вопросы, какую именно ленту необходимо приобрести для прокладки кабеля. Речь также идет о ширине этих лент и правильности их использования поверх кабеля с точки зрения их функциональности: обозначения или защиты с одновременным обозначением подземной кабельной линии.

Следует помнить, что сигнальная лента предназначена исключительно для обозначения подземных кабельных линий. Начало его широкого использования в советской энергетике было связано с возможностью отказаться от некоторых участков подземных кабельных линий, где это возможно, от использования кирпича в качестве защиты от механических повреждений, ограничившись лишь их назначением. Это решение связано в первую очередь с острым для того периода в СССР дефицитом кирпича.Судя по тому, насколько четко раздел 3.70 СНиП 3.05.06-85 «Электрические устройства», введенный в 1986 году, термины «Механическая защита» или «сигнальная лента», которые следует использовать над подземным кабелем перед его засыпкой, становится ясно, что сигнальную ленту можно применять только в тех местах, где интенсивность земляных работ невелика и, соответственно, повреждение кабеля маловероятно. В СССР сигнальные ленты начали изготавливать на основе полиэтиленовой пленки, окрашенной в красный, желтый и оранжевый цвета.

В настоящее время область применения сигнальной ленты над кабелем регулируется «Беларусью» постановлением от 10 июня 1990 г. № Е-4/90 Главного научно-технического управления энергетики и электрификации и Главного управления государства. Энергонадзор Минэнерго СССР Гл. 2.3 «Кабельные линии напряжением до 220 кВ». Напряжение кабеля, над которым используется сигнальная лента, до 20 кВ, одновременно для кабелей первой категории электроснабжения. , допустимое напряжение до 1 кВ.Кроме того, количество кабелей в траншее должно быть не более двух, то есть максимальная ширина траншеи Т-3 для кабелей до 20 кВ — 400 мм. Если мы имеем дело с кабелями первой категории электроснабжения, максимальная ширина траншеи Т-1 с одним кабелем должна составлять 200 мм. Сигнальная лента не используется на кабельных муфтах на расстоянии 2 метра в каждом направлении от пересекаемой муфты и ближе 5 метров к подстанциям и распределительным устройствам и соединяется на расстоянии 250 мм. С верхней крышки кабеля.Когда в траншее один кабель, сигнальная лента укладывается по оси кабеля. Если есть два кабеля края края края края края краев кабелей не менее 50 мм. Для выполнения задания по обозначению одного кабеля достаточно использовать сигнальную ленту 150 мм. Обозначение же двух кабелей с учетом расстояния между ними в траншее не менее 100 мм., А также выполнения необходимых условий выступа ленты за края кабеля на 50 мм.С обязательным приклеиванием лент к тем же 50 мм. Требуется использование двух сигнальных лент шириной 150 и 300 мм. В Республике Беларусь ленточная сигнальная доступна по ЛС 101333870.003-2010 «ЛС сигнальные ленты» ООО «ИНТЕРБЕЛТРЕЙД» г. Минск.

В то же время защитно-сигнальная лента — это, в первую очередь, новое средство защиты подземного кабеля от механических повреждений и одновременного обозначения подземных кабельных линий и создана с целью вытеснения с этой территории кирпичных и бетонных плит. .В 2009 году ГПО Бенэнерго согласовало ТУ BY 101333870.002-2009 «Лента защитно-сигнальная серии ЛЗ ООО« ИНТЕРБЕЛТРЕЙД »г. Минск. Минимальная толщина ленты 3,5 мм., При этом под заказ, может изготавливаться толщиной до 5 мм., а также армировать стеклопластиком. После 4 лет успешной эксплуатации ГПО «Белэнерго» указанием от 05.08.2013 №26 определены области применения защитно-сигнальной ленты: защита и обозначение кабельных линий электропередачи до 35 кВ, в том числе первой категории электроснабжения.Защитно-сигнальную ленту можно также использовать на кабельных муфтах, а также рядом с подстанциями и распределительными устройствами. Стоимость работ по установке защитно-сигнальной ленты внесена в республиканскую базу данных ресурсо-сметных нормативов Республики Беларусь. Новая ресурсо-расчетная ставка разработана на основе типовой технологической карты на прокладку ленты защитно-сигнальной серии ЛЗ 22 / 6Т-2013.1к.2013 ТТК (ТТК100029434.062-2014) и введена в коллекцию. Нет.8 «Электроустановки» в мае 2014 года. Выход этих документов позволяет разумно снизить как минимум треть затрат на защиту силовых кабельных линий этой лентой по сравнению с кирпичными и бетонными плитами. По нашим оценкам, сегодня замена в проектах ЛЭП кирпича и бетонных плит на ЛЗ позволяет экономить заказчикам более 30 миллиардов белорусских рублей в год.


Для защиты одного кабеля ширина ленты 125 мм., А для защиты двух тросов достаточно шириной 250 мм. При прокладке лент защитного сигнала по большому количеству ленточных кабелей они стыкуются плотно друг к другу без зазора и с учетом ширины используемых траншей от 200 до 1000 мм. Таким образом, проложенный в них кабель полностью закрывается. См. Таблицу 1.

При составлении проекта прокладки кабеля необходимо учитывать необходимость прокладки сигнальной ленты. Какую цену следует учитывать? Можно ли использовать расценки хозяйств с указанием условий покрытия кабеля, проложенного в траншее, кирпичом? Какие коэффициенты следует учитывать в этом случае? На эти вопросы мы отвечаем с руководителем управления сметных норм компании «ЦНИИЭУС» Лидией Райссенд.

По словам эксперта, необходимость определения стоимости кладки существует давно. Однако стандартов в этой области до сих пор нет. И решать вопрос за счет исключения только стоимости эксплуатации механизмов не совсем правильно. Следует разработать индивидуальные сметные нормативы, позволяющие учесть виды работ, предусмотренные в конкретном проекте.

Большинство проектных организаций используют совсем не подходящие для этого вида работ.Неспециализированные публикации не отражают ни технологии, ни потребление ресурсов. Поэтому в конечном итоге стоимость покупки и прокладки сигнальной линии оказывается совершенно не такой, как предусмотрено в проекте. А это несостоятельность сметы и значительные финансовые проблемы.

Бухгалтерская техника Montaja

Невнимательность, которую проявляют конструкторы при составлении сметы затрат на прокладку сигнальной ленты, основывается на ошибочном представлении об особенностях технологии работы.Большинство техник предельно просты: кабель прокладывается, вот человек с катушкой в ​​руках бежит по траншее и открывает сигнальную ленту. Далее нужно просто закопать траншею, какие еще могут быть дополнительные расходы?

А вот установка по существующим стандартам выглядит совсем иначе! Технология включает в себя основные и сопутствующие работы, регламентированные ПУЭ по прокладке кабельных линий в земле. В частности, они отметили, что сигнальные ленты не могут проходить в местах пересечения кабельных опор с другими инженерными коммуникациями.Чтобы они не накладывались на кабельные муфты, а только на расстоянии двух метров от них в каждую сторону. Их нельзя располагать в непосредственной близости от подстанций, трансформаторных устройств, а не ближе пяти метров. Есть и другие нормы, которые важно учитывать при составлении сметы проекта. О них мы расскажем в новом обзоре.

03.11.16

Вопрос: Добрый день, Лилия Яковлевна! Подскажите, пожалуйста, по какой цене должна быть сигнальная лента для покрытия кабеля? Можно ли субтитически использовать расценки фарм08-02-143-01 «Кабельная оболочка, проложенная в траншею, кирпич: один кабель», без учета стоимости механизмов? Нужно ли мне применять более низкий коэффициент к основной заработной плате? Или стоит использовать другие ставки? Спасибо.

Ответ: Включая А на вопрос № 63.
Здравствуйте! Вопрос определения стоимости прокладки сигнальной ленты стоит долго. Необходимость создания сметных нормативов на этот вид работ уже «чрезмерна». Готовый рецепт, конечно, есть, но он не полностью отвечает чаяниям купцов. Единственно правильный ответ содержится в пп. 2.3 (абзац третий ниже) и 2.15 МДС 81-35.2004, а также пп. 1.4 ÷ 1.5 МДС 81-37.2004 г., где в таких ситуациях предлагается разработать соответствующие индивидуальные сметные нормативы на работы, предусмотренные в проекте. Проанализировав существующие решения смет (методик определения оценочной стоимости) этого вопроса и размещенные на форумах различных сайтов, еще раз убедился в изобретательности составителей смет. Использованы (предложены) эталоны следующих сборников: №12 ГЭСН-2001 (Фер, Тер) «Кровля» (забор кровельный или как устройство для укладки пароизоляции в один слой), ГЕСНМ-2001 (Ферма, Термин) №1.8 «Электроустановки» (покрытие Кабель уложен в траншею кирпичом с заменой основных материалов), № 10 «Коммуникационное оборудование» (прокладка идентификационной ленты), не отражают стоимость ресурсов, поэтому подлежат стоимость работ по использованию сигнальной ленты в случаях прокладки электрических кабелей на различное напряжение. Многие, как мне кажется, ошибочно полагают, что сигнальная лента прокладывается одновременно с кабелем и работает, разматывая ролик с лентой по проложенному кабелю.Его здесь не было! Изучите технологию выполнения работ не только по укладке ленты, но и уделите особое внимание сопутствующим работам, а именно тщательности и аккуратности выполнения траншеи в грунте, с проложенным в ней кабелем и сигнальной лентой. Применение сигнальных лент регламентировано ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства». В п. 2.3.83 «Прокладка кабельных линий в земле», раздел 2.3. ПУЭ «Кабельные линии напряжением до 220 кВ» устанавливает правила и требования к этим работам и вот некоторые из них:
«Не допускается использование сигнальных лент в местах пересечения линий кабельных линий с инженерными коммуникациями и выше. кабельные муфты на расстоянии 2 м в каждую сторону от пересекаемых коммуникаций или муфт, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.
Сигнальная лента должна входить в траншею над кабелями на расстоянии 250 мм от их внешних покрытий. При расположении ленты в траншее ленту необходимо укладывать по оси кабеля, при большем количестве тросов — края ленты должны быть для крайних тросов не менее 50 мм. При укладке на ширину траншеи более одной ленты — соседние ленты следует укладывать с шириной нахлеста не менее 50 мм.
При наложении сигнальной ленты, прокладка кабеля в траншее с устройством кабельной подушки, присыпка кабелей первым слоем земли и укладка ленты, в том числе ленточный порошок слоя земли по всей длине, следует проводить в присутствии представителя электрической организации и владельца электросети.При этом работы должны выполняться с соблюдением таких пунктов данной главы Пуэ как п. 2.3.84 ÷ 2.3.87 и другие.
Кроме того, следует помнить и знать, что сигнальные ленты используются в качестве подземных предупреждающих сигналов кабельных сетей и трубопроводов, проложенных в грунте, и они не являются защитными, спасая от механических повреждений изоляции, кабельных оболочек или труб. Делаю следующий вывод: необходимо составить сметные нормативы с учетом технологии и особенностей выполнения работ по прокладке сигнальных лент всех размеров и количества кабелей в траншее.Лента обнаружения сигнала «электро» LSE 150 ÷ ​​LSE 900 (соответственно ширина ленты: 150, 250, 300, 450, 600, 750 и 900 мм) используются для идентификации электрического кабеля с логотипом «Осторожно! Кабель», произведенного в г. намотка на ролики 100пм, толщиной 300 мкм и красного цвета (ГОСТ 2245-002-21696750-04). Для сравнения приведу характеристики других используемых лент, например:
«Ленты Обнаружение сигнала lso 40, 70» Оптика «предназначены для идентификации оптического кабеля. Цвет желтый, текст на ленте» Осторожно, оптический кабель «.Ширина 40 и 70 мм, толщина ленты 100 мкм, намотка ролика 500 метров. Ленты «
» Обнаружение сигнала LSS 40, 50, 75, 100 LSS «Связь» предназначены для идентификации кабеля связи. Цвет Оранжевый, надпись на ленте «Не копай, ниже кабель». Доступная ширина 40, 50, 75 и 100 мм, толщина 300 мкм. Намоточный ролик 250 метров. «
Получилось много и надолго, но хотелось, чтобы все было понятно, а именно: составители сметных нормативов, проектировщики, установщики, заказчики, проверяющие и т. Д.Я желаю вам успеха! С уважением, Л.Я. Сохранено

Кабельные линии для передачи электроэнергии от источника к потребителю могут быть проложены в лотках или каналах, по специальным эстакадам или галереям, в трубах, туннелях или закреплены на стенах зданий. Однако самым распространенным способом остается прокладка кабеля. Его популярность объясняется прежде всего экономичностью, а также хорошей защитой проводника от воздействия погодных условий и электромагнитных полей. Прокладка кабеля в земле происходит в несколько этапов, выполняемых в строго определенной последовательности.

  • подбор, разметка и разбивка кабелепровода
  • рытье траншей механизированное или ручное
  • устройство подачи Подушки из песка
  • Прокладка кабеля (при необходимости протяжка в трубах)
  • порошковый кабель
  • защита кабеля кирпичом (если это предусмотрено проектом)
  • прокладка сигнальной ленты
  • опрокидывающаяся траншея кабельная линия грунт

Правильная прокладка силового кабеля в земле и этапы прокладки в траншеях влияют на стоимость работ за метр.

Выбор, разметка и разбивка дорожек для прокладки кабеля в земле

Маршрут должен соответствовать нескольким требованиям. В первую очередь необходимо учитывать безопасность эксплуатации, а также предусмотреть возможность последующего обслуживания. При этом, чтобы снизить затраты на работы и материалы, трассу следует прокладывать по кратчайшему пути.

Расстояние от кабеля до других коммуникаций, лесных насаждений, фундаментов зданий, дорог, опор и других препятствий не должно быть меньше минимального нормативного.Если выполнить это требование невозможно, предпринимаются дополнительные меры по защите кабеля.

Механизированная или ручная смотровая траншея для прокладки кабеля

Независимость от метода земляных работ, их можно проводить только после получения необходимых разрешений, выданных соответствующими административными органами. При пересечении с другими коммуникациями или прохождении маршрута в непосредственной близости от них также требуется согласование с эксплуатирующими организациями.

Перед гребнем траншеи трасса тщательно осматривается на предмет наличия в грунте веществ, способных разрушить защитную оболочку кабеля. Если таковые имеются, и нет путей обхода этих участков, принимаются меры по дополнительной защите кабеля. Стандартная глубина траншеи для прокладки кабеля в населенном пункте — 1-1,2 метра, но ее можно изменить в зависимости от типа грунта и других условий.

Устройство подачи Подушки из песка под шнур питания

Песочная подушка снижает механическую нагрузку на кабель при последующем заделке грунта.Толщина песчаного слоя не менее 100 мм. Допускается использование обычного карьерного песка, а также рыхлого грунта без посторонних включений.

Прокладка кабеля и его протяжка в трубах

Кабель в траншее проложен с небольшим запасом, волнообразные закрутки. Необходимо исключить его натяжение и разрыв при срезании почвы и перепадах температур. В местах пересечения с другими коммуникациями, при прохождении на небольшой глубине, при необходимости защиты от агрессивных сред или в других случаях, когда существует риск повреждения, кабель укладывают в пластиковые, асбетические, керамические или стальные трубы.

Порошковый кабель

Пудра кабеля осуществляется поэтапно. Сначала он засыпает слоем песка толщиной 100 мм. Допускается также раструб, в котором не должно быть посторонних твердых включений. Перед заливкой проверяется сопротивление изоляции кабеля, отсутствие замыкания на землю и между жилами.

Кирпич для защиты кабеля

В случаях, когда существует риск механического повреждения кабеля, например, в результате профилактических работ по содержанию коммуникаций, может быть использована дополнительная защита кабеля кирпичом.

Укладка сигнальной ленты во избежание повреждения кабельных линий

Укладка сигнальной ленты снижает риск повреждения кабеля при механических земляных работах. Его размещают на расстоянии 250 мм от поверхности кабеля без разрывов. Лента изготовлена ​​из полимерных или других материалов, устойчивых к воздействию агрессивных сред, а на верхней стороне нанесена предупреждающая надпись «Осторожно, кабель!».

Грунт кабельной линии опрокидывания траншеи

Окончательная раструбка траншеи кабельной линии выполняется последовательно, через каждые 200 миллиметров уплотняется.В подметальном грунте не должно быть твердых включений — камней, строительного мусора.

Установка соединительных кабельных муфт

Установка соединительных муфт необходима в случаях, когда общая длина пути превышает длину кабеля в пролете. Перед установкой муфты по кабельной технической документации производится последовательное снятие защитных кожухов. При этом на очищенные жилы надевается специальная термоусадочная трубка, обеспечивающая изоляцию друг от друга после монтажа муфты.Если в кабеле есть экран, его необходимо восстановить с помощью пайки.


Размещено 27.10.2009 (актуально до 27.10.2010)

Изучение TNPA — путь к появлению новых ресурсосберегающих технологий.

Кажется, каждый, читая эту статью, хоть и перекапывал землю на даче. Несколько лет назад автор статьи приобрел участок в одной из деревень под Минском. Осадить растение землей с целью посадки оказалось очень проблемным занятием, так как бывшие хозяева сжигали мусор и отходы дотла.Лопата не была опечена полиэтиленовой пленкой, закопана в землю, «бесшумна» со стороны ее спины, поэтому измученной лодке пришлось сначала снять верхний слой Земли, чтобы получить препятствие в виде пленки и только потом. которые продолжают прыгать по сельской местности.

Свойства полиэтилена известны давно. В 1933 году сырье в виде гранул и первые изделия из него были произведены в Англии. Получился пластичный материал с хорошими диэлектрическими свойствами, ударопрочный, неразрывный, с небольшой впитывающей способностью, физиологически нейтральный, без запаха.Обладает низкой паро- и газопроницаемостью. Полиэтилен не реагирует со щелочами любой концентрации, с растворами любых солей, карбоновых, концентрированных соляной и плавиковой кислот. Устойчив к воздействию спирта, бензина, воды, масел. 50% разрушается азотной кислотой, а также жидким и газообразным хлором и фтором. Почти безвреден. Полиэтилен легко перерабатывается всеми основными способами переработки пластмасс.

Изучение зарубежной строительной практики показало, что полимерные материалы широко используются при строительстве подземных инженерных сетей и коммуникаций, таких как газовые и водопроводные трубы, изоляционные кабели и т. Д.Есть и «ниша» в электросетевом строительстве.

В Республике Беларусь для защиты кабельных линий от механических повреждений традиционно применяют полнотелый глиняный кирпич (несмотря на достаточную нерациональность такого применения). Тесное общение с нашей энергетикой, строителями, а также изучение нормативно-технической базы бывшего СССР показало, что рынок давно ждал нового продукта, и вопросу замены кирпича другим материалом уделялось внимание более последние 20 лет.

В конце 1980-х гг. Опубликованы письмо «Союзэнерго» № 106-25 / 57 от 30 декабря 1996 г. «Об использовании лент из полимерных композиций для защиты кабелей» и «Решение головного телефона и Главгосэнергонезора Минэнерго СССР от 10.06.90 г. № Е-4/90 об изменении Ч. 2.3 Пуэ «Кабельные линии напряжением до 220 Кб», за подписью заместителя руководителя генерального директора и заместителя руководителя Главгосэнергонадзора Минэнерго следующего содержания : «… Накопить опыт эксплуатации кабельных линий, проложенных в траншеях с использованием сигнальных пластиковых лент вместо кирпича, с использованием указанных лент при прокладке кабельных линий до 20 кв. Опыт эксплуатации этих кабельных линий не выявил негативных последствий замены кирпича сигнальной пластиковой лентой. Учитывая это, а также недостаток кирпича, гарнитура и Главгосэнергонадзор считают возможным более широкое использование сигнальных пластиковых лент при прокладке кабельных линий в земле.В целях упрощения использования сигнальных пластиковых лент Минэнерго СССР и Минприроды СССР разработали технические требования к ленте (приложение), руководствуясь которыми следует руководствоваться при выборе материала ленты и ее технических характеристик. В целях расширения области применения сигнальных пластиковых лент при прокладке кабельных линий в траншеях Главгосэнергонадзором с учетом требований ЧПИП 3.05.06-85 «Электроприборы», регламентирующих использование сигнальной ленты, принимают решение внести изменения в гл.2.3 «Кабельные линии напряжением до 220 Кб» Пуэ шестой редакции с дополнением п.2.3.83 в конце текста:

«Для кабельных линий до 20 кВ, кроме линий выше 1 кВ, питающих электрические. приемники 1 категории *, допускаются в траншеях с количеством кабельных линий не более двух, взамен кирпичных, сигнальных пластиковых лент, соответствующих техническим требованиям, утвержденным Минэнерго СССР. места пересечения линий с инженерными коммуникациями и над кабельными муфтами на расстоянии 2 м в каждую сторону от пересекаемых коммуникаций или стыковок, а также на подходах линий к распределительным устройствам и подстанциям в радиусе 5 м.Сигнальную ленту необходимо прокладывать в траншее над кабелями на расстоянии 250 мм от их внешнего покрытия. При расположении ленты в траншее ленту необходимо укладывать по оси кабеля, при большем количестве тросов — края ленты должны быть для крайних тросов не менее 50 мм. При укладке на ширину траншеи более одной ленты, соседние ленты следует укладывать с шириной нахлеста не менее 50 мм.

При наложении сигнальной ленты, прокладка кабеля в траншее с устройством кабельной подушки, присыпка кабелей первым слоем земли и укладка ленты, в том числе ленточный порошок слоя земли по всей длине , следует проводить в присутствии представителя электрической организации и владельца электросети.

Справедливости ради отмечу, что накануне полного распада СССР НПЦ «БЕЛСТРОЙНУКА» Госстройта БССР разработала рекомендации по экспериментальному внедрению защитных полимерных покрытий при прокладке электрических кабелей. с напряжением 0,4-10 кВ, где, в частности, к физико-механическим свойствам, применяемым для защиты подземных кабелей из полимерных материалов, предъявляется требование прочности на разрыв более 10 МПа. К сожалению, накопленный потенциал строительной науки БССР оказался практически не востребован при электросетевом строительстве независимой Республики Беларусь, где во втором десятилетии XXI века кирпич продолжает применяться для защиты подземных кабельных линий. , что регулируется пунктом 2.3.83, на наш взгляд, Морально и технически устаревшая, 6-я редакция ПУЭ, последние изменения в которую были внесены до 31 августа 1985 года. При этом использование изученных белорусскими учеными защитных свойств полиэтиленовых лент ограничивалось разработка «Временных инструкций по использованию сигнальных лент», утвержденных некоторыми региональными электрическими сетями республики Беларусь.

Рис. 1. Внешний вид ленты.

Общение с литовскими энергетиками по этому вопросу показало, что Литовская ССР, несмотря на активное стремление к выходу из СССР, наиболее полно выполнила указание в письмах Союзэнерго №106-25 / 57 от 30 декабря 1996 г. «Об использовании лент из полимерных композиций для защиты кабелей». Именно с этого времени с этого времени в Литве начали разрабатывать собственные нормативно-технические документы, регламентирующие и рационализирующие использование строительных материалов. для защиты подземных кабельных линий. Введены технические термины: «Лента полиэтиленовая сигнальная для кабельных линий» и «Лента полиэтиленовая защитная для кабельных линий», разработаны стандарты на их изготовление, определены их площади.Советские «Правила установки электрооборудования» были преобразованы в «Правила установки электрооборудования», которые пережили в течение этого короткого периода уже несколько переизданий из-за растущей научно-технической интеграции Литвы с Европейским Союзом. В связи с этим я хотел бы привести перевод главы в возможной редакции литовских «Правил установки электрооборудования», посвященной подземным кабельным линиям:

«VII. Кабельные линии в земле

169.Защита кабелей, проложенных в траншеях, от механических повреждений зависит от назначения кабеля, его напряжения, глубины и места прокладки. Механическая прочность средств защиты кабелей (защитных лент) должна быть не менее 6 МПа.

Кабели напряжением 110 кВ и выше должны быть покрыты железобетонными плитами толщиной не менее 50 мм.

Кабели напряжением 6-35 кВ в городе необходимо защищать от механических повреждений, покрывая их специальными заглушками, плитами из глиняного кирпича или защитными лентами толщиной 1 мм.5-5 мм на расстоянии 0,10-0,15 м над кабелем или кабелями должны проходить в керамических, пластиковых, асбестоцементных или чугунных трубах. Ширина защитной ленты одного кабеля должна быть не менее 100 мм, двух кабелей — 200 мм. При использовании защитных лент на расстоянии 0,3 м от поверхности Земли на каждый параллельно проложенный кабель прокладывается сигнальная лента толщиной не менее 0,5 мм с надписью «Внимание! Кабель!».

Кабели 6-10 кВ, проложенные в несформированном грунте, на глубине не менее 0 °.7 м, а напряжение 35 кВ — на глубине не менее 1 м, следует защищать от механических повреждений путем покрытия их защитными лентами и сигнальными лентами на глубине 0,3 м от поверхности Земли.

Если прокладка кабеля осуществляется в трубах или они закрыты специальными заглушками, плитами, заполненными глиняным кирпичом, то возможна прокладка сигнальных лент.

Защищать кабели напряжением 6-35 кВ на пашне от механических повреждений необязательно, но на глубине не менее 0 °.В 5 м от поверхности Земли необходимо проложить сигнальную ленту.

Кабели напряжением до 1000 В, проложенные на глубине 0,35-0,7 м и в тех частях трасс, где есть вероятность их повреждения (например, в местах частых выемок грунта), необходимо для защиты пластинами, заглушками, закаленными глиняными кирпичами или прокладкой в ​​трубах. В остальных случаях в городе, а также под покрытием тротуара и на индифферентной земле на глубине 0,3 м от поверхности земли, на пашне на глубине 0.5 м от поверхности земли достаточно сделать только сигнальную ленту … »

В январе 2009 г. обобщая всю имеющуюся информацию и оценивая актуальность для нашей страны в условиях мирового экономического кризиса По новой ресурсосберегающей технологии предприятие ООО «Интербелдрейд» приняло решение приступить к разработке технической документации на производство продукции, ранее никогда не выпускавшейся в Республике Беларусь.Основной проблемой, которую предстоит решить, являются требования к продукции и свойствам. что этот продукт должен иметь, так как технических нормативных правовых актов по данному виду продукции не существует.Я не буду описывать все попытки получить внятную информацию от практиков в этой сфере, приведу лишь дословную рекомендацию, полученную от энергетиков: «Мы считаем, что нужно идти на Госстандарт, они все знают …» Действительно, Совет оказался делометом. Обращение к Белгисс (головное предприятие Госстандарта в области технического нормирования и стандартизации) и совместная научно-методическая помощь не только решили поставленную задачу, но и показали важность и значимость знания и использования TNPA.Спектр существующих полимерных материалов разнообразен: ГОСТ 26996-86 «Сополимеры полипропилена и пропилена», ГОСТ 16338-85 «Полистирол низкого давления», ГОСТ 20282-86 «Полистирол общий», ГОСТ 19459-87 «Сополимеры полиамидных полиамидов», ГОСТ 16337-77 «Полиэтилен высокого давления». Эти стандарты устанавливают круг исходного сырья для защитной сигнальной ленты.

Анализ требований, изложенных в данных TNPA, позволил выявить требования к разработанной нами ленте: предел прочности на разрыв, морозостойкость, удельное электрическое сопротивление поверхности, электрическая прочность.Сравнительный анализ значений физико-механических показателей указанных полимеров, а также конечных изделий, полученных на их основе (ГОСТ 12998-85 «Пленка полистирольная», ГОСТ 10354-82 «Пленка полиэтиленовая»). позволил сделать однозначный вывод в пользу использования полиэтилена высокого давления для изготовления ленты защитной сигнальной для защиты подземных кабельных линий.

В июне 2009 года ТУ BY101333870.002-2009 «Лента защитно-сигнальная серии» ИНТЕРБЕЛТРЕЙД ООО Г.Минск зарегистрирован в Госстандарте. В сентябре 2009 года ГП Белэнерго согласовала эти данные без комментариев, тем самым разрешив использование защитной и сигнальной ленты при строительстве электросетей Республики Беларусь. Лента защитно-сигнальная изготавливается из полиэтилена высокого давления (или его отходов) и применяется для защиты от механических повреждений кабельных линий напряжением до 20 кВ и обозначения мест прокладки кабеля в траншеях под землей. Лента защитно-сигнальная имеет красную лицевую сторону с предупреждающей надписью (рис.1) и должны входить в переходник над кабелями на расстоянии 250 мм от их внешних покрытий на кабеле, уплотненном мелкой фракцией, без мусора (рис. 2). При подобной прокладке полиэтиленовый лист толщиной 3,5 мм имеет повышенную стойкость к механическим воздействиям.


Рис. 2. Укладка ленты в кабеле над кабелем.

Несмотря на то, что согласно европейским требованиям минимальное значение выдерживаемой механической нагрузки для материала, используемого для защиты подземных кабельных линий, должно быть не менее 6 МПа, и из рекомендации по экспериментальному внедрению защитного полимера Покрытия при прокладке электрокабелей НПЦРНУКИ, Госстроя БССР должны быть Требования к прочности при растяжении таких покрытий более 10 МПа специалисты нашей компании решили предъявить к своей ленте гораздо более высокие требования к прочности.Из протокола, оформленного при испытаниях на ленте, в центре защитно-сигнальных испытаний ОАО «Стройкомплекс» следует, что минимальное значение в МПа при продольном растяжении данного изделия составляет 14,86, а в поперечном — 13,99. При этом согласно СТБ 1160-99 «Кирпич и камни керамический» средняя прочность глиняного кирпича натурной марки 150, применяемого для защиты подземных кабельных линий, при изгибе составляет 2,8 МПа. Протокол испытаний испытательного центра подтверждается высокой стойкостью ленты защитного сигнала к ударным нагрузкам.

Сметные расчеты по условной кабельной линии подтвердили снижение затрат на ее строительство при применении этой ленты. Для доставки ленты защитного сигнала на строительную площадку кран и большегрузные автомобили не нужны, так как требуется доставка кирпичей, не требуется использование машин и механизмов при укладке этой ленты непосредственно в траншею для защиты кабель, да и сама укладка занимает мало времени. Вес рулона 50 метров ленты 250х3,5 мм составляет 35 кг.При ширине кирпича 12 см на укрытие 50 метров кабеля надо 417 шт. Кирпич, его вес будет около 1330 кг. Мы также считаем (важным обстоятельством в пользу использования ленты для защиты от механических повреждений кабеля), что использование глиняного натурного кирпича целесообразно только по прямому назначению — исключительно для строительства зданий.

В заключение хотелось бы сказать, что изучение и применение отечественных стандартов позволяет создавать новые продукты и технологии, не уступающие зарубежным аналогам.

При составлении проекта прокладки кабеля необходимо учитывать необходимость прокладки сигнальной ленты. Какую цену следует учитывать? Можно ли использовать расценки хозяйств с указанием условий покрытия кабеля, проложенного в траншее, кирпичом? Какие коэффициенты следует учитывать в этом случае? На эти вопросы мы отвечаем с руководителем управления сметных норм компании «ЦНИИЭУС» Лидией Райссенд.

По словам эксперта, необходимость определения стоимости кладки существует давно.Однако стандартов в этой области до сих пор нет. И решать вопрос за счет исключения только стоимости эксплуатации механизмов не совсем правильно. Следует разработать индивидуальные сметные нормативы, позволяющие учесть виды работ, предусмотренные в конкретном проекте.

Большинство проектных организаций используют совсем не подходящие для этого вида работ. Неспециализированные публикации не отражают ни технологии, ни потребление ресурсов. Поэтому в конечном итоге стоимость покупки и прокладки сигнальной линии оказывается совершенно не такой, как предусмотрено в проекте.А это несостоятельность сметы и значительные финансовые проблемы.

Бухгалтерская техника Montaja

Невнимательность, которую проявляют конструкторы при составлении сметы затрат на прокладку сигнальной ленты, основывается на ошибочном представлении об особенностях технологии работы. Большинство техник предельно просты: кабель прокладывается, вот человек с катушкой в ​​руках бежит по траншее и открывает сигнальную ленту. Далее нужно просто закопать траншею, какие еще могут быть дополнительные расходы?

А вот установка по существующим стандартам выглядит совсем иначе! Технология включает в себя основные и сопутствующие работы, регламентированные ПУЭ по прокладке кабельных линий в земле.В частности, они отметили, что сигнальные ленты не могут проходить в местах пересечения кабельных опор с другими инженерными коммуникациями. Чтобы они не накладывались на кабельные муфты, а только на расстоянии двух метров от них в каждую сторону. Их нельзя располагать в непосредственной близости от подстанций, трансформаторных устройств, а не ближе пяти метров. Есть и другие нормы, которые важно учитывать при составлении сметы проекта. О них мы расскажем в новом обзоре.

03.11.16

Зеленый водород и дилемма кабельного трубопровода — pv magazine International

Новое исследование, проведенное в Сингапуре, показало, что газопроводы для наземной транспортировки зеленого водорода и кабели для транспортировки электроэнергии для его производства в удаленном месте имеют одинаковую стоимость: дальность передачи 4000 км. На большие расстояния газопроводы оказались дешевле, чем кабели, хотя электрические линии, как утверждается, выиграют от расширения и более высокого использования.Однако для обоих вариантов слишком высокий в настоящее время LCOE водорода остается самым большим препятствием, которое необходимо преодолеть.

Эмилиано Беллини

Группа ученых из Наньянского технологического университета в Сингапуре изучила проблемы доставки зеленого водорода в отдаленные районы и выяснила, лучше ли транспортировать возобновляемую электроэнергию туда с помощью длинного электрического кабеля. производить чистое топливо на месте или сначала производить его и транспортировать в удаленное место по газопроводу.

В статье «Передача возобновляемого водорода на большие расстояния по кабелям и трубопроводам», недавно опубликованной в Международном журнале водородной энергетики , исследователи оценили экономическую осуществимость обоих вариантов. «Стоимость учитывала только часть« передачи », но стоимость верхнего потока также добавлялась как« единовременная выплата », — сказал соавтор исследования Мяо Бин журналу pv magazine . «Таким образом, стоимость водорода составляет пороговый уровень от возобновляемого источника до терминала импортера энергии.”

Ученые исходили из предположения, что крупномасштабные батареи все еще нежизнеспособны для хранения электроэнергии в сети и что коэффициент мощности возобновляемых источников энергии все еще неспособен поддерживать стабильную работу сети.

Анализируя вариант электрической линии, они подчеркнули, что кабели высокого напряжения переменного тока (HVAC) и линии передачи постоянного тока высокого напряжения (HVDC), которые обычно строятся для транспортировки электроэнергии в отдаленные места, страдают от потерь, достигающих 6.7% и 3,5% на 1000 км соответственно. «Кабель переменного тока обладает более высокими рассеивающими потерями и более высокой стоимостью материала по сравнению с высоким напряжением и передачей энергии на большие расстояния из-за скин-эффекта переменного тока», — пояснили они. «Самыми протяженными проектами по передаче электроэнергии являются воздушные кабели постоянного тока высокого напряжения, и они в основном расположены в странах континента». При оценке стоимости линии HVDC они рассмотрели возобновляемые источники, линии передачи переменного тока, преобразовательную станцию ​​переменного тока в постоянный, линии передачи HVDC, станцию ​​преобразования постоянного тока в переменный, а также линии передачи и распределения переменного тока.

Что касается второго варианта, исследовательская группа рассмотрела стоимость установки объектов по производству электроэнергии из газа, буферных резервуаров для хранения газа, компрессоров, самого газопровода и принимающей инфраструктуры. «Стоимость водородного трубопровода предполагалась аналогичной стоимости трубопроводов природного газа с дополнительным увеличением на 10%», — уточнили в нем.

Предполагается, что стоимость электроэнергии составит 78,67 долларов США / МВтч, что ученые описали как простое среднее значение от солнечных фотоэлектрических, наземных и морских ветровых затрат, в то время как средний коэффициент мощности принят равным 32.7%. Потери при передаче электроэнергии по кабельной линии оцениваются в 3,5% на 1000 км, а летучие выбросы из газопровода высокого давления предполагаются в пределах от 0,02% до 0,05% на 1000 км в год. Предполагалось, что по кабелю или трубопроводу будет передаваться один гигаватт возобновляемой энергии.

Их анализ показал, что в целом наземный транспорт дешевле, чем морской, и что кабели дороже, чем трубопроводы в морском варианте. «Для береговых вариантов стоимость кабеля и трубопровода одинакова на расстоянии 4000 км», — подчеркнули они.«Кабели относительно не требуют обслуживания и несут большие потери при передаче, что отразилось на более высоких затратах на электроэнергию». Затраты на транспортировку водорода в удаленное место для последующих применений, таких как производство электроэнергии или использование городского газа, были определены как слишком высокие, поскольку приведенная стоимость энергии (LCOE) водорода составила около 10,0 долларов США / кг.

Транспортные газопроводы на большие расстояния оказались дешевле кабельных, хотя последний может выиграть от расширения масштабов и более высокого использования.«Увеличение коэффициента пропускной способности всегда выгодно как для кабелей, так и для трубопроводов», — отмечается в документе. Как для кабелей, так и для трубопроводов, передающих возобновляемый водород, низкая степень использования остается одной из основных причин высокой стоимости. «К сожалению, в краткосрочной перспективе сложно увеличить коэффициент использования возобновляемых источников энергии выше 50%».

«Судя по характеристикам технологии передачи, кабели имеют более низкую стоимость в пересчете на гигаватт, но пропускная способность намного ниже, чем у трубопроводов», — сказал Бин журналу pv magazine .«Внедрение какой технологии во многом зависит от долгосрочной стратегии экспортеров / импортеров, основанной на их перспективах на будущее. Если соглашение о поставке / покупке энергии будет достаточно длинным и крупным, трубопроводы выигрывают у кабелей ». С точки зрения энергоносителя, электричество гораздо популярнее водорода, если его можно стабильно поставлять », — добавил он. «Если наступил век топливных элементов, то водород может сыграть большую роль, поскольку химическая энергия может быть легко сохранена», — подтвердил он. Однако в настоящее время цены на водород, похоже, не оправдывают немедленных действий по строительству огромных трубопроводов или кабелей.«С другой стороны, для водорода по кабелю / трубопроводу есть еще один вопрос, на который нужно ответить: какой сектор способен нести дорогой водород?»

Согласно другому недавнему исследованию, исследовательская группа, состоящая из ученых из Норвежского университета науки и технологий (NTNU) и испанского технического университета в Мадриде, стремилась установить, какая форма вектора энергии между водородным транспортом и высоковольтными подводными кабелями является наиболее распространенной. экономичное решение для транспортировки энергии между странами, разделенными водой.Согласно их выводам, альтернатива водородным перевозкам не имеет очень хороших перспектив для применения в будущем, если не будут сделаны некоторые революционные технологические прорывы.

Этот контент защищен авторским правом и не может быть использован повторно. Если вы хотите сотрудничать с нами и хотели бы повторно использовать часть нашего контента, свяжитесь с нами: [email protected]

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
