Охранная зона воздушной линии электропередач — Малахов В.А.

Олег

Председатель требует вырубить всю растительность под воздушными линиями электропередач, ссылаясь на требования противопожарной безопасности. Заставляют вырубать даже низкорослые елочки и сосны, которые люди растили и подстригали годами вдоль своих заборов. Законны ли эти требования. У всех сердце кровью обливается.

В поисках истины обратимся к нормам и правилам:
1.
ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»
59. Не допускается прокладка и эксплуатация воздушных линий электропередачи (в том числе временных и проложенных кабелем) над горючими кровлями, навесами, а также открытыми складами (штабелями, скирдами и др.) горючих веществ, материалов и изделий.
57. Проектирование, монтаж, эксплуатацию электрических сетей, электроустановок и электротехнических изделий, а также контроль за их техническим состоянием необходимо осуществлять в соответствии с требованиями нормативных документов по электроэнергетике.

2.
Правила охраны электрических сетей напряжением до 1000 В № 667от 11.09.72 г.
2. Для охраны электрических сетей напряжением до 1000 В устанавливаются:
а) охранные зоны:
вдоль воздушных линий электропередачи в виде участка земли, ограниченного параллельными прямыми, отстоящими от проекций крайних проводов на поверхность земли на 2 м с каждой стороны;
б) минимально допустимые расстояния между линиями электропередачи напряжением до 1000 В и ближайшими зданиями и сооружениями, а также древесными и другими многолетними насаждениями, определяемые Правилами устройства электроустановок.
3. Если линии электропередачи напряжением до 1000 В проходят через лесные массивы, обрезка деревьев, растущих в непосредственной близости к проводам, производится организацией, эксплуатирующей линии электропередачи.

3. ПОТ Р М-016-2001 регламентирует охранную зону от крайних проводов ВЛ напряжением до 1000 В – 2 метра.

4. Правила устройства электроустановок (ПУЭ):
п. 2.5.216. и п. 2.5.217 определяет охранную зону 2 м для ВЛ.

Вывод: нормы и правила пожарной безопасности не требуют скашивать под ноль растительность под линиями электропередач. Председатель, имея благие намерения, явно переусердствует.

Охранная зона ВЛЗ-(6)10кВ исполнение СИП-3


По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛЗ-6(10)кВ в исполнении СИП-3:
10мВоздушная линия, выполненная изолированным проводником (СИП-3) ВЛЗ-6(10)кВ (в не границ населенного пункта);
— Воздушная линия, выполненная изолированным проводником (СИП-3) ВЛЗ-6(10)кВ (только в границах населенного пункта);

Охранные зоны устанавливаются

вдоль воздушных линий электропередачи — в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1

В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье]

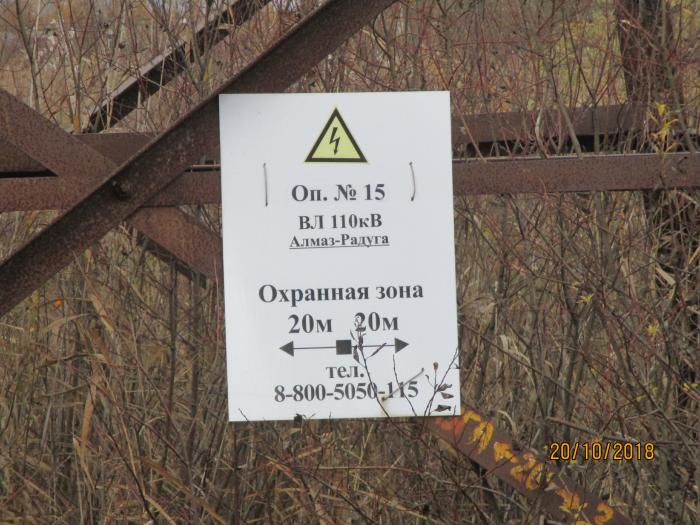

Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280×210 мм.
На информационном знаке размещаются слова «Охранная зона линии электропередачи» (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290×300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота — по биссектрисе угла между осями участков линии).

Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.


2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.
