Пуэ вл охранная зона – О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (с изменениями на 21 декабря 2018 года), Постановление Правительства РФ от 24 февраля 2009 года №160

Охранная зона ВЛ-10кВ, ВЛЗ-10кВ


По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛ-6(10)кВ и ВЛЗ-6(10)кВ:
10м - Воздушная линия, выполненная неизолированным проводником ВЛ-6(10)кВ при любых условиях прохождения;
Воздушная линия, выполненная изолированным проводником ВЛЗ-6(10)кВ (только в границах населенного пункта);

Охранные зоны устанавливаются вдоль воздушных линий электропередачи - в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1

Охранная зона ВЛ(ВЛИ)-6(10)кВВ охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье]
Информационные знаки
 для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280x210 мм.
На информационном знаке размещаются слова "Охранная зона линии электропередачи" (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290x300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота - по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.

2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.


Статьи по теме:
Охранная зона ВЛ-0,4кВ, ВЛИ-0,4кВ
Охранная зона трансформаторной подстанции
Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-35-1150кВ

Постановление Правительства РФ от 24 февраля 2009 г. № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон"



РД 34.02.201-91 Инструкция по размещению и эксплуатации гаражей-стоянок автомобилей, принадлежащих гражданам, в охранных зонах воздушных линий электропередачи напряжением свыше 1 кВ

Федеральная служба по экологическому,
технологическому и атомному надзору

Серия 17
Документы по надзору
в электроэнергетике

Выпуск 28

ИНСТРУКЦИЯ
ПО РАЗМЕЩЕНИЮ И ЭКСПЛУАТАЦИИ
ГАРАЖЕЙ-СТОЯНОК АВТОМОБИЛЕЙ,
ПРИНАДЛЕЖАЩИХ ГРАЖДАНАМ,
В ОХРАННЫХ ЗОНАХ ВОЗДУШНЫХ ЛИНИЙ
ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ СВЫШЕ 1 кВ

РД 34.02.201-91

Москва

ОАО "НТЦ "Промышленная безопасность"

2006

Настоящая Инструкция содержит основные требования к устройству кооперативных гаражей, принадлежащих гражданам, при их размещении в охранных зонах воздушных линий электропередачи напряжением свыше 1 кВ, а также дополнительные требования к устройству воздушных линий электропередачи, обусловленные размещением гаражей в охранных зонах. Требования Инструкции направлены на обеспечение безопасности людей, сохранение имущества, надежной работы линий. Настоящая Инструкция предназначена для инженерно-технических работников проектных, научно-исследовательских, эксплуатационных организаций, занимающихся проектированием и эксплуатацией воздушных линий электропередачи и гаражей, размещаемых в охранных зонах линий.

Согласована

с ГУПО МВД СССР

Утверждена

Главтехуправлением

Минэнерго СССР

1.1. Требования "Инструкции по размещению и эксплуатации гаражей-стоянок автомобилей, принадлежащих гражданам, в охранных зонах воздушных линий электропередачи напряжением свыше 1 кВ распространяются на вновь сооружаемые и реконструируемые кооперативные наземные, одноэтажные гаражи для индивидуальных легковых автомобилей*, размещаемые в охранных зонах** воздушных линий электропередачи (ВЛ) напряжением свыше 1 кВ.

Требования Инструкции распространяются также на вновь сооружаемые и реконструируемые ВЛ, в охранной зоне которых размещаются существующие гаражи.

__________

* Далее - гаражи.

** Охранная зона ВЛ - земельный участок и воздушное пространство, ограниченные вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при неотклоненном их положении на расстоянии: 10 м для ВЛ до 20 кВ; 15 м для ВЛ 35 кВ; 20 м для ВЛ 110 кВ; 25 м для ВЛ 150, 220 кВ; 30 м для ВЛ 300, 500, +400 кВ; 40 м для ВЛ 750, +750 кВ; 55 м для ВЛ 1150 кВ.

1.2. Размещение гаражей в охранных зонах ВЛ (см. пп. 3.1 - 3.3 настоящей Инструкции) допускается при наличии письменного согласия владельца ВЛ.

1.3. Гаражи, размещаемые в охранных зонах ВЛ, а также ВЛ, в охранной зоне которых размещаются гаражи, должна удовлетворять также требованиям других нормативных документов, относящихся к их устройству и эксплуатации.

1.4. Гаражи должны сооружаться по проекту, согласованному с владельцем ВЛ.

До начала строительно-монтажных работ заказчик или владелец ВЛ должен письменно уведомить ближайшую пожарную часть о планируемой новостройке.

1.5. Значения терминов "должен", "как правило", "следует", "допускается", "рекомендуется" соответствуют указанному в § 1.1.17 Правил устройства электроустановок (ПУЭ) (6-е изд., перераб. и доп. М.: Энергоатомиздат, 1985)*.

1.6. Стесненные условия - территории, насыщенные надземными или подземными коммуникациями, сооружениями, строениями, на которых исключается независимое (без учета взаимного влияния) расположение сооружаемых объектов, а размещение их на другой территории не может быть технико-экономически обосновано.

__________

* В настоящее время существуют Правила устройства электроустановок (извлечения). М.: Открытое акционерное общество "Научно-технический центр по безопасности в промышленности", 2006.

2.1. При размещении гаражей в охранных зонах ВЛ на металлических корпусах автомобилей, металлических и железобетонных оградах, металлических трубопроводах могут наводиться опасные электрические потенциалы, вызванные электростатической и электромагнитной индукцией при работе ВЛ.

Опасные электрические потенциалы на опорах ВЛ и прилегающих участках поверхности земли могут появляться также при разрядах молнии и перекрытиях изоляции, а также вблизи лежащего на земле оборванного провода. В связи с этим в гаражах, расположенных в охранных зонах ВЛ, запрещается:

2.1.1. Приближаться к проводам, лежащим на земле, а также к опорам ВЛ, имеющим оборванные провода, на расстояние менее 20 м.

2.1.2. Подниматься на кровлю при наличии оборванных проводов на ВЛ.

2.1.3. Предпринимать самостоятельно какие-либо действия по снятию оборванного провода с машины или кровли гаражей вручную или с помощью каких-либо предметов.

2.1.4. Прикасаться к опорам, влезать на них или привязывать к ним животных.

2.1.5. Организовывать открытые стоянки автомашин вне помещений гаражей.

2.1.6. Разводить огонь, производить работы, приводящие к загрязнению изоляции ВЛ, а также сварочные и окрасочные работы.

2.2. При расстоянии до лежащего на земле оборванного провода менее 20 м удаляться от него можно только прыжками на одной или двух сомкнутых вместе ногах.

3.1. Гаражи, как правило, должны размещаться вне охранных зон ВЛ. Размещение гаражей в охранных зонах ВЛ 330 кВ и выше не допускается.

3.2. В стесненных условиях, в больших и крупных городах (СНиП 2.07.01-89 "Планировка и застройка городских и сельских поселений") допускается размещение гаражей в охранных зонах ВЛ до 220 кВ.

Расстояние по горизонтали от крайних проводов ВЛ при их наибольшем отклонении до гаражей должно быть не менее: 2 м для ВЛ до 20 кВ, 4 м для ВЛ 35 - 110 кВ, 5 м для ВЛ 150 кВ и 6 м для ВЛ 220 кВ. При этом ворота, окна и двери должны располагаться со стороны, противоположной ВЛ.

3.3. В исключительных случаях, при невозможности иного расположения гаражей, допускается их размещение в охранных зонах ВЛ 35 - 220 кВ на расстоянии менее указанных в п. 3.2, в том числе под проводами ВЛ. Такое размещение гаражей в этой зоне для ВЛ 35 кВ допускается только при выполнении защиты от замыканий на землю с действием на отключение. При напряжении ВЛ 6 - 20 кВ размещение гаражей в этой зоне не допускается.

Воздушная линия электропередачи на протяжении участка расположения гаражей должна удовлетворять следующим требованиям:

3.3.1. Опоры ВЛ должны быть металлическими или железобетонными.

3.3.2. Провода ВЛ должны быть сталеалюминиевыми сечением по алюминию не менее 150 мм2; грозозащитные тросы - из стального каната сечением не менее 50 мм2 или из сталеалюминиевого провода сечением по алюминию не менее 150 мм2 или по стали - не менее 77 мм2.

3.3.3. Провода и тросы должны удовлетворять требованиям термической стойкости при воздействии токов короткого замыкания.

3.3.4. Изолирующие подвески проводов ВЛ рекомендуется применять двухцепными. Поддерживающие зажимы на промежуточных опорах должны быть глухими. Применение штыревых изоляторов не допускается.

3.3.5. В пролетах ВЛ не рекомендуется применение соединителей.

3.3.6. Расстояние по вертикали от проводов ВЛ при наибольшей стреле провеса должно быть не менее:

3.3.6.1. До верха гаражей, включая выступающие части над кровлей:

в нормальном режиме - 4 м для ВЛ 35 кВ, 5 м для ВЛ 110 и 150 кВ и 6 м для ВЛ 220 кВ;

для провода сечением 150 мм2 при обрыве провода в соседнем пролете - 3 м для ВЛ 35 кВ, 4 м для ВЛ 110 и 150 кВ и 5 м для ВЛ 220 кВ.

3.3.6.2. До поверхности земли - приведенного в § 2.5.111 ПУЭ.

3.4. Металлическая кровля гаражей, расположенных в охранных зонах ВЛ, должна быть заземлена. При неметаллической кровле поверх нее должна быть уложена металлическая сетка и заземлена. Сетка должна быть выполнена из круглой стали или стальной проволоки диаметром

Охранная зона воздушной линии электропередач » Консультации по пожарной безопасности в С-Пб и Лен. области

ОЛЕГ:

Подскажите пожалуйста. Председатель требует вырубить всю растительность под воздушными линиями электропередач, ссылаясь на требования противопожарной безопасности. Заставляют вырубать даже низкорослые елочки и сосны, которые люди растили и подстригали годами вдоль своих заборов. Законны ли эти требования. У всех сердце кровью обливается. Спасибо.

ОТВЕТ: В поисках истины обратимся к нормам и правилам:
1.
ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»
59. Не допускается прокладка и эксплуатация воздушных линий электропередачи (в том числе временных и проложенных кабелем) над горючими кровлями, навесами, а также открытыми складами (штабелями, скирдами и др.) горючих веществ, материалов и изделий.

57. Проектирование, монтаж, эксплуатацию электрических сетей, электроустановок и электротехнических изделий, а также контроль за их техническим состоянием необходимо осуществлять в соответствии с требованиями нормативных документов по электроэнергетике.

2.
Правила охраны электрических сетей напряжением до 1000 В № 667от 11.09.72 г.
2. Для охраны электрических сетей напряжением до 1000 В устанавливаются:
а) охранные зоны:
вдоль воздушных линий электропередачи в виде участка земли, ограниченного параллельными прямыми, отстоящими от проекций крайних проводов на поверхность земли на 2 м с каждой стороны;
б) минимально допустимые расстояния между линиями электропередачи напряжением до 1000 В и ближайшими зданиями и сооружениями, а также древесными и другими многолетними насаждениями, определяемые Правилами устройства электроустановок.
3. Если линии электропередачи напряжением до 1000 В проходят через лесные массивы, обрезка деревьев, растущих в непосредственной близости к проводам, производится организацией, эксплуатирующей линии электропередачи.

3. ПОТ Р М-016-2001 регламентирует охранную зону от крайних проводов ВЛ напряжением до 1000 В – 2 метра.

4. Правила устройства электроустановок (ПУЭ):
п. 2.5.216. и п. 2.5.217 определяет охранную зону 2 м для ВЛ.

Вывод: нормы и правила пожарной безопасности не требуют скашивать под ноль растительность под линиями электропередач. Председатель, имея благие намерения, явно переусердствует.

Метки: ВЛ, ЛЭП, Охранные зоны

Охранная зона ВЛЗ-(6)10кВ исполнение СИП-3


По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛЗ-6(10)кВ в исполнении СИП-3:
10м - Воздушная линия, выполненная изолированным проводником (СИП-3) ВЛЗ-6(10)кВ (в не границ населенного пункта);
Воздушная линия, выполненная изолированным проводником (СИП-3) ВЛЗ-6(10)кВ (только в границах населенного пункта);

Охранные зоны устанавливаются вдоль воздушных линий электропередачи - в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1

Охранная зона ВЛ(ВЛИ)-6(10)кВВ охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье]




Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280x210 мм.
На информационном знаке размещаются слова "Охранная зона линии электропередачи" (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290x300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота - по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.


2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.



Статьи по теме:
Охранная зона ВЛ-0,4кВ, ВЛИ-0,4кВ
Охранная зона трансформаторной подстанции
Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-35-1150кВ

Постановление Правительства РФ от 24 февраля 2009 г. № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон"



КТП 110 кВ, электроподстанции 35 кВ, ПС 10 кВ по ПУЭ, сколько метров в каждую сторону санитарно-защитная территория


Охранная зона ТП – показатель, определяемый, согласно Постановлению Правительства РФ № 160 от 2009 года, которое разработано по нормам ПУЭ. Принятие постановления было продиктовано необходимостью привести в надлежащий вид все термины и определения, которыми оперируют в рабочих процессах. Охранная зона трансформаторной подстанции – особым образом сформированная территория. Защитная зона трансформаторной будки (ТП) не может использоваться в иных целях, кроме ограничения объекта и предотвращения на нем повреждений, вызванных наружными воздействиями.

Охранная зона ТП

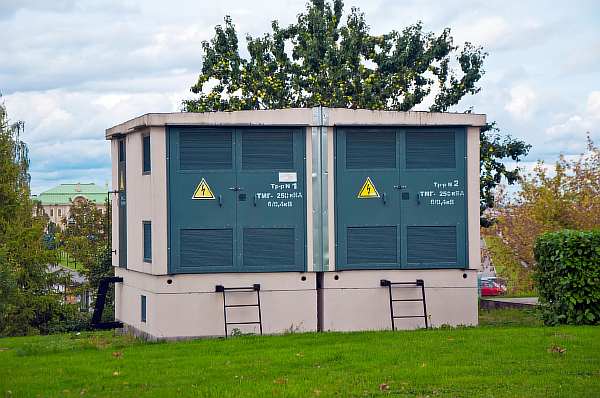

ТП в населенном пункте

Цели ограничения и основные нормативные документы

Внимательное изучение Постановления № 160 показывает, что необходимость разграничения его разработки и последующего утверждения была продиктована рядом насущных требований. Они возникли при эксплуатации электросетевых хозяйств и землевладений, на которых осуществляется их продуктивная деятельность.

Трансформаторная станция

ТП в городе

В населенном пункте и в безлюдной местности охранная зона ПС создается с двойными целями. Требуется обезопасить население от воздействия электромагнитного поля и предпринять необходимые меры для защиты сооружений, которыми снабжена электроподстанция (ТП).

Определение границы, решение, сколько метров в каждую сторону от линии электропередачи, зависит от многих параметров. В том числе от дислокации объекта, способа транспортировки, напряжения и количества проводов и изоляторов в гирлянде.

При этом непременно учитывается, что у других объектов доставки потребителю, которые располагаются в непосредственной близости, могут быть свои охранные зоны. Особенно если речь идет о положении в населенном пункте.

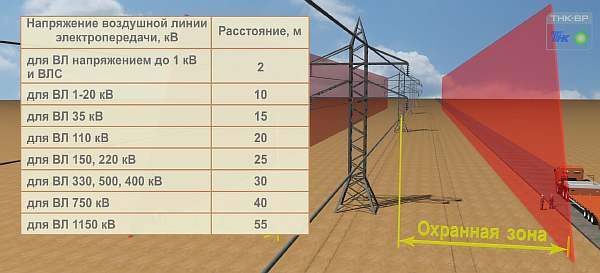

Размеры охранной зоны ЛЭП

Схема с размерами охранной территории ЛЭП

Это касается тепловой станции, а также установки для подачи локального или центрального отопления, водопровода и газопровода.

В Москве, например, задача определения, сколько метров нужно отступать в каждую сторону при постройке ТП (трансформаторной подстанции), упрощается существованием МОЭК.

Это объединенная компания, которая занимается централизованным отоплением и горячей водой жилых домов. С ней проводится согласование взаимной дислокации теплопроводных сетей, СЗЗ подстанций и кабельных сетей.

Нормы отступов

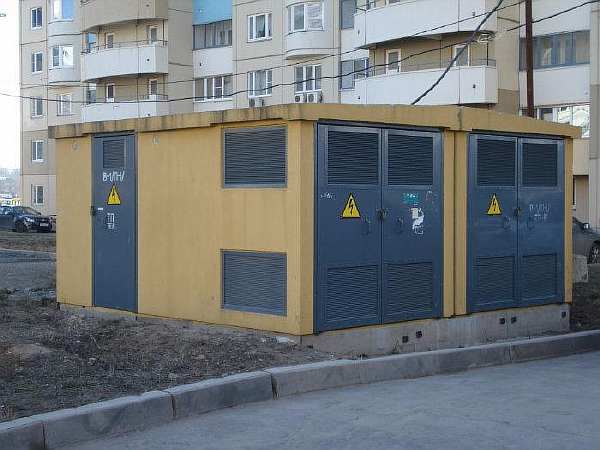

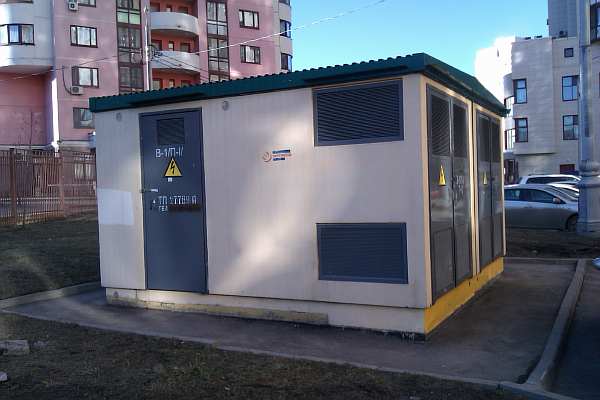

Трансформаторная подстанция 10 кВ рядом с жилым домом

Величина расстояния определяется и другими документами:

  • санитарно-защитная зона трансформаторной подстанции определяет, сколько метров необходимо выдерживать согласно требованиям СанПиН 2971-84;
  • противопожарные расстояния, как и в случае с ЛЭП, можно посмотреть в СНиП 21-01-97 «Пожарная безопасность»;
  • непременно требует учета и ПТЭЭП – загадочная для неспециалиста аббревиатура расшифровывается как «Правила технической эксплуатации электроустановок потребителей».

ПУЭ, или правила устройства электроустановок, неоднократно обновленные и трансформированные по мере появления разных типов оборудования. На сегодняшний день они регламентируют все нюансы, в том числе, наряду с СанПиН, и санитарно-защитный барьер. Охранные территории трансформаторных подстанций многие годы регламентировались именно ими.

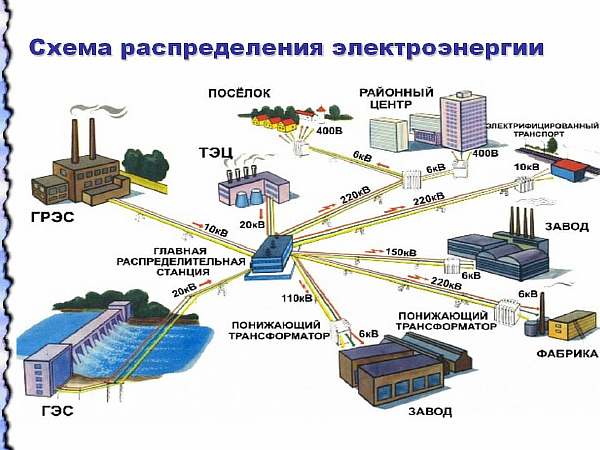

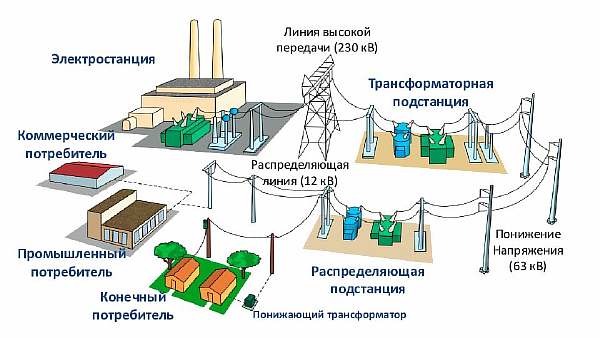

Распределение электроэнергии

Схема распределения электричества в населенных пунктах

В 2019 году все они по-прежнему актуальны, включая запреты на действия, способные нарушать нормальное функционирование зданий, которые включены в собирательное понятие «охранная зона электроподстанции». В первую очередь учитывают их принадлежность и целевую предназначенность.

Виды охранных территорий ТП

Постановление Правительства РФ № 160 определяет следующие типы охранных зон вокруг трансформаторных подстанций (ТП). Это земельный надел и воздушное пространство, расстояние до ближайших объектов, противопожарные мероприятия, противошумовая защита.

Схема подстанции

Чертеж типовой подстанции

Соблюдение защитных предосторожностей предусматривает вариативность в зависимости от типа подстанции (ТП). Кроме этого постановления, при проектировании и строительстве непременно соблюдаются СП 256.1325800.2016 «Электроустановки жилых и общественных зданий».

Таблица, представленная ниже, наглядно демонстрирует нормы расстояния в зависимости от проектного класса входного напряжения ТП в кВ. Согласно Постановлению Правительства они равны размерам защитной зоны ВЛ.

Класс напряженияРасстояние, в мЧем определяется
До 1 кВНе менее 2 мПУЭ
1 кВ, 10 кВ, 20 кВ10 м – для любых объектов, 5 м – до линий СИП в пределах населенных пунктовНормы ПУЭ
35 кВНе менее 15 мПУЭ
110 кВОт 20 метровНормы ПУЭ
150–220 кВОт 25 метровНормативы ПУЭ
От 300 до 500 кВНе менее 30 мНормы ПУЭ
750 кВ40 метровПУЭ
1150 кВ55 мНормативы ПУЭ

Нюансы размещения трансформаторных подстанций

Охранная зона подстанции определяется видом и типом электротехнической установки. Эти установки проектируются и сооружаются для снабжения электроэнергией населенных пунктов различного масштаба, промышленных и сельскохозяйственных объектов различной величины и дислокации.

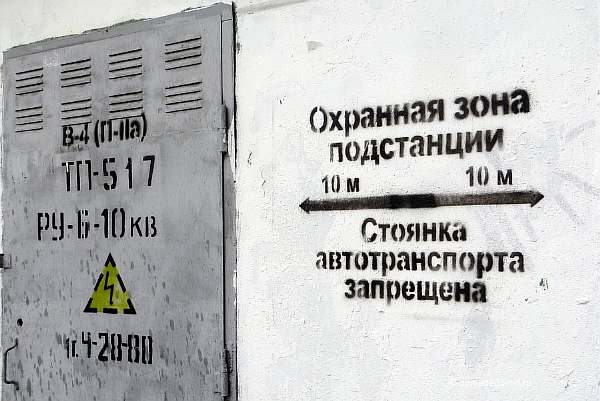

Нормы обозначения зоны

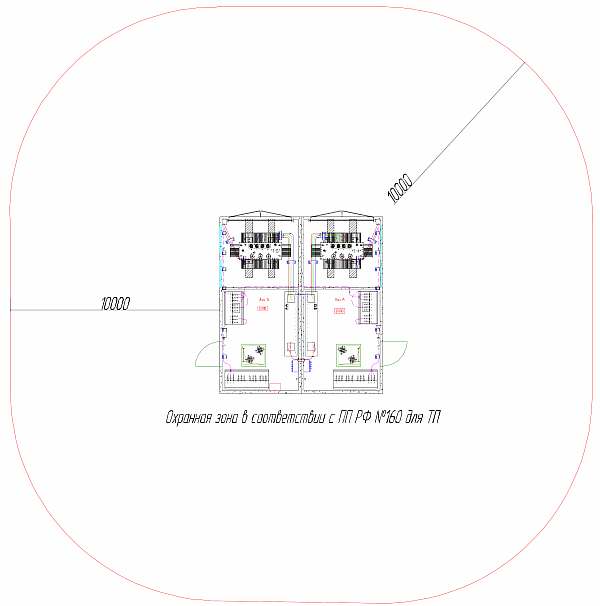

Обозначение защитной зоны ТП на чертеже

Практически каждая из них представляет собой КТП – комплектную трансформаторную подстанцию.

В нее входит определенный набор оборудования, обусловленный функциями, для которых она спроектирована.

В комплект подстанции (ПС) включены:

  • силовой трансформатор (один или несколько) для преобразования получаемого переменного тока в его более безопасный вид;
  • распределительное устройство, в функции которого входит дифференциация энергии в ТП на потоки для снабжения различных цепей;
  • автоматы, необходимые для поддержки частоты электротока в ТП на требуемом уровне;
  • специальные конструкции, разработанные для обеспечения беспроблемной работы трансформаторов и всей электроподстанции по выполнению требуемых функций;
  • разнообразные вспомогательные сооружения, которые проектировщик считает необходимым для полноценной и безопасной работы трансформаторов и ТП.

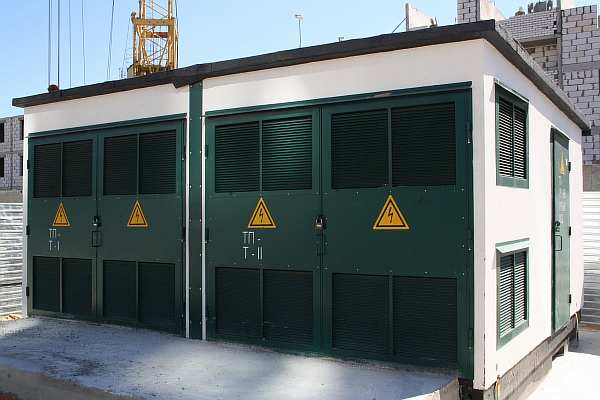

Установка ПС

Новая ПС в деревне

Охранная зона КТП определяется по охвату территории данным типом трансформаторной подстанции. Например, локальной, для обеспечения объектов, расположенной в непосредственной близости.

Либо местной, для микрорайона или более крупной группы объектов. А также районные (ЦТП), которые преобразовывают и распределяют энергию для определенного населенного пункта.

Санитарная зона от ТП определяется типом сооружения. В частности, столбовым или мачтовым, киосковым, относительно редким открытым или установленным внутри (закрытым).

Около дома

Трансформаторная будка

Дополнительные факторы создания охранной территории ТП

В 2018 г. в СНиП 2.07.01-89 были внесены изменения, продиктованные современными реалиями. Распределительные ПС от 6 кВ и до 20 кВ, при условии противошумовой защиты и других необходимых мероприятий, могут быть на удаленности не менее 10 метров.

Подача электричества

Принцип подачи электроэнергии в города и поселки

При размещении от АЗС, ГРЗ, детских образовательных учреждений и площадок охранная зона по-прежнему регламентируется ПУЭ, а санитарная – СанПиН. Скорректировать санитарную зону подстанции до 5 м можно, установив модель ТП 10/0.4 кВ, если она оборудована самонесущими изолированными проводами (СИП).

В остальных случаях территория воздушного пространства и земельный участок с каждой из сторон ограничиваются стандартными 10 метрами охранной зоны. Тем не менее сближение с территорией жилой застройки возможно только при соблюдении на объекте требований противопожарной безопасности, противошумовой изоляции, грозозащитных мероприятий, нормативов ПУЭ.

Около магазина

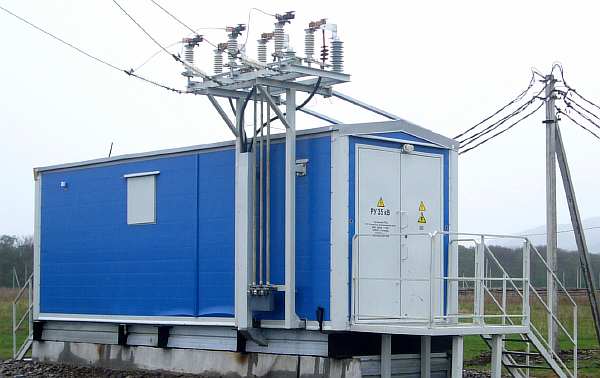

Подстанция 35 кВ в селе

Тонкости проектирования трансформаторных станций

Расчет при проектировке и размещении ТП подразумевает и тип использованного в трансформаторной станции оборудования. Сколько может составлять расстояние от парковки или дома, зависит от габаритов сближения, заземления и прочих условий. Например:

  1. Трансформаторная подстанция (ТП) 10/0.4 кВ располагается в 10 метрах от зданий. Данную дистанцию выдерживают при любых вариантах прохождения, если оно выполнено неизолированными проводниками.
  2. ТП-10/0.4 кВ, назначение которых – преобразование напряжения на 0,4 кВ. Они могут быть с разным количеством трансформаторов, что и служит критерием надежности устройства. Ее можно подключать к разным видам сети – локальной, магистральной и кольцевой. И это определяет нормы ее размещения на производстве.
  3. Вокруг внутренних ТП (трансформаторных станций) обустраивается сетчатый забор. Для ТП 10/0.4 предусмотрены разные типы силовых трансформаторов – сухие, масляные, негорючие. Все это может повлиять на размещение и СЗЗ.
  4. Охранная зона подстанции 35 кВ регламентирована ДБН 360-92. Здесь противопожарные разрывы межу жилыми и промышленными зданиями могут варьироваться по степени огнестойкости и составлять от 9 до 27 метров. Тем не менее минимальное расстояние от ПС 35/10 кВ подразумевает защитную зону в 15 метров согласно ПУЭ, СанПиН и нормам СНиП (СП).
  5. Охранная зона подстанции 110 кВ определяется уровнем производимого шума. Этот показатель можно посмотреть в инструкции изготовителя трансформаторов. Пункт 7.7 ВСН 97-83 относится не только к ПС 35/10 кВ. Он может использоваться и при вводе других, более мощных ТП (трансформаторных подстанций). Это обозначено и в СП 256.1325800.2016 «Электроустановки жилых и общественных зданий».

Цеховые подстанции 6/0.4 кВ обладают надежной релейной защитой.

Однако на контейнерных площадках, крупных электростанциях с высокой потребляемой мощностью в кВт для сокращения расстояния применяются установки 6/0.4 кВ с повышенным уровнем надежности.

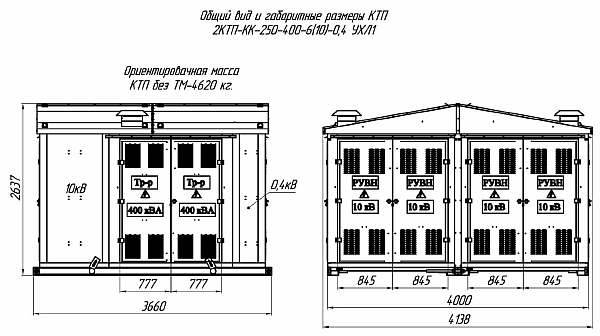

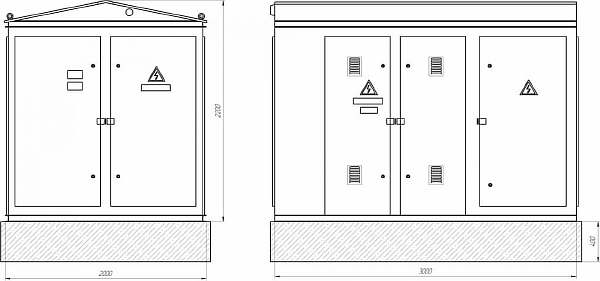

Чертеж подстанции

Габаритные размеры КТП

Охранная зона трансформаторной станции – необходимое разграничение, обеспечивающее сохранность и безопасность населения и самого сооружения. Расчет необходимой удаленности от ТП (трансформаторной будки) производится с учетом многих параметров и основан на нормативно-правовых документах.

Охранная зона ВЛ-35-1150кВ


По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для ВЛ-35-1150кВ:
15м - Воздушная линия, выполненная неизолированным проводником ВЛ-35кВ;
20м - Воздушная линия, выполненная неизолированным проводником ВЛ-110кВ;
25м - Воздушная линия, выполненная неизолированным проводником ВЛ-150(220)кВ;
30м - Воздушная линия, выполненная неизолированным проводником ВЛ-300кВ; ВЛ-500кВ; ВЛ-(+/-400)кВ;
40м - Воздушная линия, выполненная неизолированным проводником ВЛ-750кВ; ВЛ-(+/-750)кВ;
55м - Воздушная линия, выполненная неизолированным проводником ВЛ-1150кВ.

Охранные зоны устанавливаются вдоль воздушных линий электропередачи - в виде части поверхности участка земли и воздушного пространства (на высоту, соответствующую высоте опор воздушных линий электропередачи (Значение Н на Рисунке №1), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних проводов при неотклоненном их положении на следующем расстоянии (Значение В на Рисунке №1)

Рисунок №1
Охранная зона ВЛ-35-1150кВ
В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье] Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280x210 мм.
На информационном знаке размещаются слова "Охранная зона линии электропередачи" (для воздушной линии), значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290x300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота - по биссектрисе угла между осями участков линии).
Для ВЛ их установка осуществляется на стойках опор на высоте 2,5-3,0 м.

2.4.7. На опорах ВЛ на высоте не менее 2 м от земли через 250 м на магистрали ВЛ должны быть установлены (нанесены): порядковый номер опоры; плакаты, на которых указаны расстояния от опоры ВЛ до кабельной линии связи (на опорах, установленных на расстоянии менее 4 м до кабелей связи), ширина охранной зоны и телефон владельца ВЛ.


Статьи по теме:
Охранная зона ВЛ-0,4кВ, ВЛИ-0,4кВ
Охранная зона трансформаторной подстанции
Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ
Охранная зона ВЛ-6(10)кВ, ВЛЗ-6(10)кВ

Постановление Правительства РФ от 24 февраля 2009 г. № 160 "О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон"


Охранная зона КЛ-0,4кВ, КЛ-6(10)кВ


По Постановлению Правительства РФ от 24 февраля 2009 г. № 160 устанавливаются следующие охранные зоны для КЛ-0,4кВ, КЛ-6(10)кВ:
- Кабельная линия КЛ-0,4кВ, КЛ-6(10)кВ, КЛ-35-110кВ;
0,6м метра в сторону зданий и сооружений и на 1 м в сторону проезжей части улицы в границах населенного пункта для КЛ-0,4кВ, КЛ-6(10)кВ, КЛ-35-110кВ;

Охранные зоны вдоль подземных кабельных линий электропередачи (Рисунок №1) - в виде части поверхности участка земли, расположенного под ней участка недр (на глубину, соответствующую глубине прокладки кабельных линий электропередачи (Значение Н на Рисунке №1)), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей (Значение В на Рисунке №1) на расстоянии 1 метра (при прохождении кабельных линий напряжением до 1 киловольта в городах под тротуарами - на 0,6 метра в сторону зданий и сооружений и на 1 метр в сторону проезжей части улицы)

Рисунок №1
В охранных зонах запрещается осуществлять любые действия, которые могут нарушить безопасную работу объектов электросетевого хозяйства, в том числе привести к их повреждению или уничтожению, и (или) повлечь причинение вреда жизни, здоровью граждан и имуществу физических или юридических лиц, а также повлечь нанесение экологического ущерба и возникновение пожаров. [полный текст приведен в статье] Информационные знаки для обозначения охранных зон линий электропередачи рекомендуется изготавливать из листового металла или пластического материала толщиной не менее 1 мм и размером 280x210 мм.
На информационном знаке размещаются слова "Охранная зона кабеля. Без представителя не копать", значения расстояний от места установки знака до границ охранной зоны, стрелки в направлении границ охранной зоны, номер телефона (телефонов) организации-владельца линии и кайма шириной 21 мм.
Фон информационного знака белый, кайма и символы черные. На железобетонных опорах воздушных линий (ВЛ) информационные знаки могут быть нанесены непосредственно на поверхность бетона. При этом в качестве фона допускается использовать поверхность бетона, а размеры знака могут быть увеличены до 290x300 мм. Информационные знаки устанавливаются в плоскости, перпендикулярной к оси линии электропередачи (на углах поворота - по биссектрисе угла между осями участков линии).
Для подземных кабельных линий - на отдельных стойках на высоте 0,6-1,0м.



2.3.24. Охранные зоны кабельных линий, проложенных в земле в незастроенной местности, должны быть обозначены информационными знаками.

Информационные знаки следует устанавливать не реже чем через 500 м, а также в местах изменения направления кабельных линий.

На информационных знаках должны быть указаны ширина охранных зон кабельных линий и номера телефонов владельцев кабельных линий.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
