Пылевато глинистые грунты это: Пылевато-глинистые грунты. Основные типы по ГОСТ – Как построить дом на пылевато-глинистом грунте?

Как построить дом на пылевато-глинистом грунте?

Постройка дома на пылевато-глинистом грунте имеет свои особенности и требования. В этой статье вы узнаете о видах пылевато-глинистого грунта, их особенностях и типах фундаментов, которые можно закладывать на таком типе грунта.

Пылевато-глинистые грунты относятся к пучинистым грунтам и могут накапливать влагу. При низкой температуре влага замерзает (кристаллизируется) и превращается в лед, увеличиваясь в объеме. Этот процесс называется силой пучения, которая приподнимает дома, дает напряжение на нижние и боковые стены строения, разрушает некачественные кладки кирпича и блоков основания. В знойный период пучинистая почва оседает.

Виды пылевато-глинистых грунтов:

  • грубопесчаные и мелкопесчаные супеси (рыхлые горные породы).
  • суглинок (почва с преимущественным содержанием глины и значительным количеством песка).

Классификация грунтов

№ п/п
Виды грунта
Содержит частиц, %Число пластичности, JpДиаметр раскатываемого шнура из грунта, мм
1Глины>30>0,17<1
2Суглинок<10%От 0,07 до 0,171-3
3Супесьот 10-30От 0,01 до 0,07>3
4Песок<30Не пластичныйНе раскатывается

Примечание:                                                                                                                                                                                        Jр (число пластичности) определяется в лаборатории.

Глинистые частицы – активные компоненты, обладающие чешуйчатой формой. Они придают грунту связность, пластичность, набухаемость, липкость, водонепроницаемость.

Основные отличия связных и несвязных грунтов

Свойства грунтов Связные пылевато-глинистые грунтыПески (непучинистые материалы)
W (природная влажность грунта) колеблетсяот 3 до 600%от 0 до 40%
Состояния грунтаТвердое, мягкое, текучееСыпучее
Почва с ростом WМеняют свои свойства постепенно, есть время предотвратить авариюМгновенное ухудшение свойств
По мере высыханияОседаетНе уменьшается в объеме и трескается
Утрамбовка почвыМедленно оседают (до 3 лет)Деформируются сразу после приложения нагрузки
ВодопроницаемостьПрактически непроницаемыПропускают влагу во всех состояниях

Возведение конструкций на пылевато-глинистом грунте

Пылевато-глинистый грунт является влагосодержащим, подвергается  влиянию низкой температуры, увеличивается в объеме и поднимает фундаментные конструкции. Неравномерность подъема накапливается. Затем, конструкции подвергаются деформациям и разрушаются. Легкие малоэтажные помещения на таком грунте страдают больше всего.

Затратные фундаменты (глубокие монолитные конструкции) не рентабельны для постройки малоэтажных домов. Решить вопрос о возведении фундамента на пучинистом грунте можно с помощью мелкозаглубленных оснований (погруженность в грунт составляет 0,2-0,5 м) или незаглубленных фундаментов (на поверхности).

В отличие от заглубленного фундамента, заложенного в пучинистый грунт, мелкозаглубленные основания меньше подвержены касанию грунта. Незаглубленные фундаменты полностью защищены от вспучивания.

Конструирование малозаглубленных фундаментов

  • Ленточные фундаменты несущих стен и перегородок объединяются в сплошную горизонтальную раму, распределяющую нагрузки.
  • Столбчатые конструкции подразумевают формирование рамы из бетонных балок, жестко соединяющихся между собой на опорах.

Если пылевато-глинистый грунт не предполагает высокой степени вспучивания, то фундаментные детали устанавливаются свободно, не соединяясь между собой.

Имея дешевые стройматериалы (песок, гравий, щебенка, балласт) или скалистые грунты вблизи возведения фундамента, под основанием целесообразно сделать уплотняющий слой толщиной на 2/3 нормативной высоты замерзания.

На почве с глубиной замерзания до 1,7 на легковозводимых фундаментах можно строить небольшие здания из следующих стройматериалов:

  • дерева;
  • кирпича и камня;
  • монолитных панелей;
  • железобетонных блоков.

Использование мелкозаглубленных конструкций сокращает расход бетона на 50-80%, трудовые затраты — на 40-70%.

1. Материковый грунт

2. Бетонная отмостка

3. Слой гидроизоляции (рубероид)

4. Капиллярная гидроизоляция (ПЭ пленка)

5. Гумусный слой

6. Обратная засыпка

7. Забутовка из ПГС (пескогравийная смесь)

8. Ж/б лента фундамента

9. Арматура

Дренажная конструкция

  • Точечный или линейный водоотвод, направленный в канализацию. В период дождей или оттепели с поверхности, окружающей здание вода не будет накапливаться на участке.
  • Глубинный водоотвод. Установка подземной глубинной конструкции включает в себя водоприемник, дренажный колодец. Затем выкапывают траншею под закрытый коллектор, передающий воду из труб в водоприемник.
  • По периметру объекта устанавливают бетонные или асфальтные отмостки, толиной 1 м и наклоном 0,03.

В процессе гидроизоляции фундамента не следует проводить монтаж ввода системы водоподачи с нагорной стороны помещения. При эксплуатации конструкций не менять условия, проектирования быстровозводимых фундаментов.

Наружное вертикальное и горизонтальное утепление мелкозаглубленного фундамента

  • Касательное (боковое) утепление

Отмостка (полоса по периметру конструкции, обладающая прочной водонепроницаемой поверхностью) с утеплителем улучшают температурный режим в зоне фундамента, защищая здание от перепада температуры.

Тепловую изоляцию обеспечивают листы экструдированного пенополистирола (ЭПП) либо напыление пенополиуретаном.

  • Горизонтальное утепление

Под фундаментами организовываются уплотняющие почву подушки толщиной 20-30 см из крупного гравельного песка, щебенки или шлака. Они заменяют собой глинистый грунт на непучистый. Последний вариант влияет на снижение неравномерных деформаций здания. Глубина и высота слоя вычисляется по формулам, известным опытным технологам.

Пылевато-глинистые грунты относятся к пучинистым грунтам. Поэтому во время сезонных изменений они влияют на основание здания — поднимают фундамент или оседают, разрушая строение. Для строения на этом виде почвы применяют малозагубленные ленточные и столбчатые фундаменты.

1.2 Определение наименования пылевато-глинистого грунта и его физико-механических свойств

Слой№2:Исходные данные: =1,69г/см

3; s=2,30г/см3; w=17,4%;wp=23,0%; wL=40,0%.

Пылевато-глинистые грунты подразделяют по числу пластичности IP :

IP=wLwP ;

IP= 40-2317;

Т.к., 7<IP=17≤17 то данный грунт — суглинок.

По показателю текучести определяют состояние пылевато-глинистого грунта:

;

.

Тогда при IL=-0,33 <0 суглинок твердый.

По формуле (3) пылевато-глинистые грунты проверяем на просадочность.

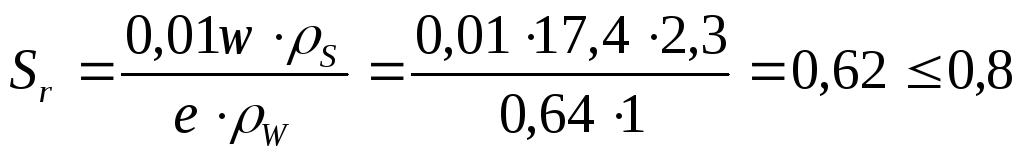

Определяем прочностные и деформационные характеристики пылевато-глинистых грунтов, для этого определим коэффициент пористости пылевато-глинистого грунта.

г/см3;

;

.

Следовательно, грунт просадочный. Определяем показатель просадочности.

, (6)

где — коэффициент пористости при влажности на границе текучести.

(7)

Так как 14≤Ip=17<22 и Iss= 0,17 < Iss= 0,24 (таблица 8 [1]), то суглинок твёрдый относится к просадочным грунтам.

Для определения искомого нормативного значения механического показателя используют линейную интерполяцию. Для суглинка твердого при е=0,64; I

L=-0,33; R0=0 кПа; Сn=0 кПа; n=00; Е=0 МПа.

Слой№3: Исходные данные: =1,72г/см3; s=2,71г/см3; w=36%; wp=19,1%; wL= 34,2%.

Пылевато-глинистые грунты подразделяют по числу пластичности IP :

IP= 34,219,115,1

Т.к.,7<IP=15,1<17 то данный грунт -суглинок.

По показателю текучести определяют состояние пылевато-глинистого грунта:

.

Тогда при IL=1,1>1 суглинок текучий.

По формуле (3) пылевато-глинистые грунты проверяем на просадочность.

Определяем прочностные и деформационные характеристики пылевато-глинистых грунтов, для этого определим коэффициент пористости пылевато-глинистого грунта.

г/см3;

;

.

Следовательно, грунт не просадочный.

Для определения искомого нормативного значения механического показателя используют линейную интерполяцию. Для суглинка текучего при е=1,15; IL=1,1; R0=0 кПа; Сn=0 кПа; n=00; Е=0 МПа.

Слой№5: Исходные данные: =1,95г/см3; s=2,69г/см3; w=25,3%; wp=22,0%; wL= 35,0%.

Пылевато-глинистые грунты подразделяют по числу пластичности IP :

IP= 35,022,013

Т.к.,7<IP=13<17 то данный грунт -cуглинок.

По показателю текучести определяют состояние пылевато-глинистого грунта:

.

Тогда при 0≤IL=0,25≤0,25 cуглинок полутвердий.

По формуле (3) пылевато-глинистые грунты проверяем на просадочность.

Определяем прочностные и деформационные характеристики пылевато-глинистых грунтов, для этого определим коэффициент пористости пылевато-глинистого грунта.

г/см3;

;

.

Следовательно, грунт не просадочный.

Для определения искомого нормативного значения механического показателя используют линейную интерполяцию. Для суглинка полутвердого при е=0,72; IL=0,25; R0=228,6 кПа; Сn=26,8кПа; n=23,30; Е=18,5 МПа.

В соответствии с инженерно-геологическим разрезом (см. рисунок лист 1) составим сводную таблицу физико-механических характеристик грунта (таблица 2).

Пылевато-глинистый грунт — Большая Энциклопедия Нефти и Газа, статья, страница 1

Пылевато-глинистый грунт

Cтраница 1

Пылевато-глинистые грунты подразделяются на незасоленные, если в них процентное содержание легко — и среднерастворимых солей менее 5 % массы абсолютно сухого грунта, и засоленные, если в них содержится 5 % и более солей.  [1]

Сжимаемость пылевато-глинистых грунтов зависит от влажности, пористости, дисперсности и мощности сжимаемого слоя.  [3]

Характеристики пылевато-глинистых грунтов относятся к озерным, болотным, озерно-болотньш, озерно-леднико-вым и аллювиальным четвертичным отложениям.  [4]

Для пылевато-глинистых грунтов с консистенцией от мягкопластичной до текучепластичной, ленточных суглинков и глин, пылеватоглинистых грунтов, содержащих растительные остатки до 10 % общей массы грунта, а также для зданий на пылевато-глинистых грунтах с / ь 0 5 и сроком эксплуатации менее 15 лет и для зданий на грунтах различных видов в случае, если расчетная осадка при p — R превышает 70 % предельной осадки, нагрузки допускается увеличивать только в пределах значений величины R. При этом осадка, разность осадок соседних опор и относительный прогиб после надстройки или реконструкции не должны превышать предельно допустимые. Для всех этих случаев следует дополнительно проверять основания по несущей способности.  [5]

Для песчаных и пылевато-глинистых грунтов с промежуточными значениями допускается определять значения с, ф и Е, пользуясь интерполяцией.  [6]

К пылевато-глинистым грунтам относятся также илы — водонасыщенный современный осадок водоемов, образовавшийся при наличии микробиологических процессов.  [7]

Наиболее распространены пылевато-глинистые грунты с каолинитовой группой минералов. При увлажнении они практически не набухают, но изменяется их консистенция. Повышение влажности этих грунтов происходит за счет увеличения толщины пленки связанной воды.  [8]

По происхождению пылевато-глинистые грунты подразделяются на осадочные, оставшиеся на месте выветривания или перенесенные и отложенные в другом месте.  [9]

Известно, что пылевато-глинистые грунты в меньшей степени реагируют на динамические воздействия, чем песчаные, которые при динамических воздействиях от погружения вблизи свай могут претерпевать серьезные неравномерные осадки вследствие уплотнения.  [10]

Закономерности взаимодействия армирующих прослоек в пылевато-глинистых грунтах изучены недостаточно, поэтому необходимо было выполнить комплексные исследования НДС активной зоны АО.  [11]

Для сооружений II-IV классов модуль деформации песчаных и пылевато-глинистых грунтов допускается определять в лабораторных условиях с помощью компрессионных испытаний, результаты которых в последующем корректируются. Для пылевато-глинистых грунтов используют корректировочные коэффициенты тк ( табл. 22), полученные в результате статистической обработки массовых испытаний грунтов в компрессионном приборе и в полевых условиях статической нагрузкой.  [12]

Армирование грунтового основания горизонтальными прослойками позволяет повысить несущую способность пылевато-глинистого грунта до 1 2 раза и снизить осадки фундаментов на АО до 1 6 раза.  [13]

В кустах из полых круглых свай с открытым нижним концом в пылевато-глинистых грунтах с уменьшением шага свай с 3 до 1 5 диаметров, как показали натурные испытания, несущая способность фундаментов не снижается и равна сумме несущих способностей одиночных свай.  [14]

Дополнительное обводнение грунтов несущего слоя основания фундаментов приводит к ухудшению прочностных свойств уплотненных пылевато-глинистых грунтов.  [15]

Страницы:      1    2    3

Грунты как основание фундамента. Характеристики и классификация грунтов

Грунты как основание фундамента16.03.2014

Грунты и грунтовые воды во многом определяют возможный тип фундамента для постройки, его размеры, сложность и в конечном итоге стоимость.

Определять характер грунта и глубину залегания грунтовых вод следует летом, поскольку весной и осенью уровень грунтовых вод может быть заметно выше из-за осадков и таяния снега.

Высоко залегающие грунтовые воды делают строительство практически невозможным — поэтому участок перед началом строительства осушают. Обычно для этого просто выкапывают водоотводные канавы. Кроме того, возможно создание полноценной дренажной системы. Это более дорогой, но и более эффективный способ.

После осушения территории необходимо убрать с участка, предназначенного под застройку, верхний, плодородный слой грунта (почву). Ее просто срезают и складывают в кучи. Впоследствии почву можно использовать для сада, огорода или цветника, строить на ней нельзя.

Надежность и долговечность фундамента во многом зависит от качества подготовки основания под него. Поэтому перед проведением работ лучше проконсультироваться со специалистом.

Типы грунтов для постройки

Грунты бывают скальными и нескальными. Скальные грунты на большей части территории России встречаются редко, и поэтому я не буду подробно описывать их. Поговорим о нескальных грунтах, классификация которых довольно сложна.

Выделяют следующие группы нескальных грунтов:

  • крупнообломочные;
  • песчаные;
  • пылевато-глинистые;
  • почвы.

Как уже отмечалось выше, почвы не могут быть основанием для фундамента. Почву просто удаляют с территории застройки.

Крупнообломочные грунты

  • валунные;
  • щебенистые;
  • дресвяные;
  • галечниковые;
  • гравийные;
  • гравийно-песчаные.

Все крупнообломочные грунты, независимо от степени их водонасыщения, могут быть хорошим основанием для любого фундамента.

Песчаные грунты

Тип песка определяется по преобладающему размеру частиц. Различают:

  • гравилистый песок – 2-5 мм;
  • крупный песок — 0,25 – 2 мм;
  • средний песок — 0,1-0,25 мм.

Пески с преобладанием более мелких частиц называют мелкими и пылеватыми

Песчаные грунты характеризуются высокой прочностью. После уплотнения они становятся отличным основанием для укладки любого фундамента.

Пылевато-глинистые грунты

Это самая проблемная группа. В ней есть как грунты, идеально подходящие для строительства фундаментов, так и малопригодные для этой цели. Их главная особенность – присутствие очень мелких частиц, которые принято называть физической глиной и физической пылью. В зависимости от размера и содержания таких частиц выделяют супеси, суглинки и глины. Они, в свою очередь, также делятся на подгруппы.

Супеси:

  • твердые;
  • пластичные;
  • текущие.

Глины и суглинки

  • твердые;
  • полутвердые;
  • тугопластичные;
  • легкопластичные;
  • текучепластичные;
  • текучие.

Самую проблемную с точки зрения строительства фундаментов группу представляют просадочные и набухающие грунты.

Просадочные грунты — это грунты, которые при намачивании дают просадку под действием дополнительной нагрузки или собственной массы.

Как определить способность грунта к просадке?

Выкопайте достаточно большую яму правильной формы, в идеале – в форме куба со стороной 1 метр. Извлеченный грунт сложите в общую кучу или емкость хорошо смочите его водой и засыпьте им яму. Если грунта для полной засыпки ямы не хватило, он просадочный.

Просадочные грунты опасны тем, что при намокании они будут давать значительную просадку, что приведет к разрушению фундамента. Впрочем, строить на таких грунтах все же можно. Для этого основание необходимо тщательно намочить, а затем утрамбовать при помощи виброноги либо ручной или вибротрамбовки. Кроме того, после создания цоколя дома необходимо будет сделать по его периметру отмостку из бетона. Ширина отмостки – не менее 80 см. Отмостка должна иметь уклон для отведения воды от фундамента.

Набухающие грунты — это грунты, содержащие большое количество частиц физической глины. При насыщении водой они увеличиваются в объеме (набухают).

Пучинистые грунты

Пучинистость грунта – это свойство грунта увеличиваться в объеме при промерзании. К пучинистым грунтам относят мелкие и пылеватые пески.

Расчетное сопротивление грунта

Грунты как основание фундамента характеризуются расчетным сопротивлением, которое зависит от типа грунта, его плотности, размера и глубины заложения фундамента. Данные по расчетному сопротивлению большинства грунтов представлены в таблице.

Зная расчетное сопротивление грунта, массу и площадь дома, можно определить необходимую площадь контакта фундамента с грунтом. Вы можете вычислить площадь контакта прямо на странице «Усадьбы» при помощи следующего калькулятора.




Типы грунтов. Крупнообломочные и песчаные грунты

Типы грунтов. Крупнообломочные и  песчаные грунты31.03.2014

В контексте создания фундаментов грунты следует рассматривать как строительный материал для оснований. Это означает, что при строительстве следует четко понимать, из каких грунтов состоит основание фундамента, и какие неприятные сюрпризы это основание может преподнести.

В соответствии с ГОСТ 25100-82 «Грунты. Классификация», грунты делятся на:

  • осадочные несцементированные;
  • искусственные.

Осадочные несцементированные грунты

Это грунты естественного происхождения. Различают:

  • биогенные грунты;
  • обломочные грунты.

Биогенные грунты

Это грунты, которые сформировались с участием живых организмов. Таковыми являются, в частности торфы, сапропели, болотные и озерные грунты. Все они имеют достаточно специфические свойства: строить на них обычными способами практически невозможно. Я никогда не работал с такими грунтами, но редакция «Усадьбы» активно ищет специалиста, который мог бы осветить этот вопрос.

Искусственные грунты

Это грунты, насыпанные или намытые специально для строительства. Они также имеют специфические свойства: кроме того, сталкиваться с такими грунтами при строительстве дачного дома вам едва ли придется. Поэтому строительство на искусственных грунтах также останется за рамками этого материала.

Обломочные грунты

Эти грунты состоят преимущественно из обломков кристаллических и осадочных пород разной степени выветрелости. Они распространены наиболее широко и чаще других встречаются на строительных площадках.

В подгруппе обломочных грунтов различают:

  • крупнообломочные – несцементированные грунты, в которых более 50% массы составляют частицы размером более 2 мм;
  • песчаные – непластичные грунты (число пластичности менее 1), в которых более 50% массы составляют частицы размеров менее 2 мм;
  • глинистые – пластичные (число пластичности более 1) грунты, в которых также преобладают частицы размером менее 2 мм.

Крупнообломочные и песчаные грунты в свою очередь делятся на типы (см таблицу)

Таблица. Типы крупнообломочных и песчаных грунтов

Для определения типа грунта берут его пробу и устанавливают массовые доли разных фракций. Затем доли последовательно суммируют – сначала доли частиц размером более 200 мм, затем более 10 мм – до тех пор, пока доля частиц в сумме не будет соответствовать одному из значений в правом столбце таблицы (проход по таблице осуществляют сверху вниз).

Классификация крупнообломочных грунтов по составу заполнителя

Если доля песчаного заполнителя составляет более 40%, грунт называют крупнообломочным с песчаным заполнителем.

Если доля пылевато-глинистого заполнители составляет более 30%, грунт называют крупнообломочным с пылевато-глинистым заполнителем.

Крупнообломочные грунты с песчаным заполнителем имеют более благоприятные свойства для строительства фундаментов. Пылевато-глинистые частицы ухудшают эти свойства. Лучше, чтобы физической глины в грунте было поменьше.

Классификация крупнообломочных грунтов по выветрелости

О коэффициенте выветрелости я писал в этой статье. Если:

  • Кв.к. < 0,5 – грунт считается невыветрелым;
  • 0,5 < Кв.к. < 0,75 – грунт считается слабовыветрелым;
  • Кв.к. > 0,75 – грунт считается сильно выветрелым.
Классификация грунтов по насыщению водой

Для оценки насыщения водой используют показатель степени влажности, о котором я писал тут. Если:

  • Sr < 0,5 — грунт считается маловлажным;
  • 0,5 < Sr < 0,8 – грунт считается влажным;
  • Sr> > 0,8 грунт считается насыщенным водой.

Классификация песчаных грунтов по неоднородности гранулометрического состава

Песчаные грунты дополнительно классифицируются по неоднородности. Коэффициент неоднородности рассчитывается по формуле:

Cu =d60/d10, где:
  • d60 – такой диаметр частиц, частицы меньше которого составляют 60% массы грунта;
  • d10 — такой диаметр частиц, частицы меньше которого составляют 10% массы грунта.

Если Cu больше 3, грунт считается однородным, в противном случае – неоднородным.

Классификация песчаных грунтов по плотности сложения.

Таблица

Плотность сложения определяется на местности методом зондирования и другими методами.

Классификация песчаных грунтов по содержанию органических веществ

Для оценки содержания органических веществ используют показатель Iom – отношение массы органических веществ к общей массе абсолютно сухого грунта. Для этого грунт сначала высушивают и взвешивают, затем прокаливают и еще раз взвешивают. Разница в массе и равна массе органических веществ.

Если Iom > 0,03, но Iom < 0,1, к названию грунта добавляют слова «с примесью органических веществ» Если Iom > 0,1 грунт считается биогенным.

Содержание органических веществ в грунте ухудшает его свойства как основания фундаментов.

Классификация песчаных грунтов по водонасыщенности аналогична таковой для крупнообломочных грунтов (см. выше).

О классификации и свойствах пылевато-глинистых грунтов вы можете узнать в статье «Пылевато-глинистые грунты. Основные типы»




About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
