Определение и расчет объемов земляных работ на участке

В процессе организации ландшафтного проектирования, строительства зданий и прочих видов деятельности, требующих разработки, уплотнения и перемещения грунта, необходимо проводить определение объема земляных работ. Общие нормативы расчетов приводятся в СНиП. Подробное руководство по составлению смет можно найти в профессиональных справочниках. Оптимальный способ расчетов во многом зависит от специфики объекта.

Степень точности – основной критерий, на который нужно ориентироваться при выборе метода определения объема земляных работ. При проектировании масштабных объектов погрешность должна быть минимальной во избежание существенных отклонений от плана в процессе реализации. Когда повышенная точность необязательна, допускается использование стандартных формул, разработанных для сооружений соответствующей конфигурации.

Независимо от вида земляных работ и используемой спецтехники правильные расчеты на подготовительном этапе упрощают планирование ресурсов, составление сметной документации и графика реализации проекта. Первоначальные результаты определяются по чертежам. Однако в дальнейшем допускается внесение изменений в документы. Готовые расчеты могут корректироваться непосредственно при осуществлении земляных работ на основе натуральных замеров.

Виды земляных работ

  • Разработка котлованов разной геометрии.
  • Устройство линейно-протяженных сооружений.
  • Вертикальная планировка площадок.

Для рытья котлованов и траншей объем земляных работ вычисляется исходя из геометрической формы. Результаты рассчитываются в кубометрах. Сооружение с откосами имеет сложную конфигурацию, из которой выделяются простые составляющие. Вычисление объемов отдельных фигур позволяет определить итоговое значение. Выемка грунта рассчитывается строго по плоскостям. Незначительные неровности обычно не принимаются во внимание.

При выравнивании рельефа применяется принципиально иная схема расчетов. Вертикальная планировка нужна при подготовке участков под застройку и благоустройстве территорий. В таких случаях расчеты объемов земляных работ производятся в квадратных метрах, а не в кубометрах. Вертикальная планировка может заключаться в выемке, перемещении, отсыпке и уплотнении грунта. При этом объем работ зависит преимущественно от площади участка.

Математические расчеты для сооружений разной формы

Вид сооружения

Формула расчета

Условные обозначения

Прямоугольный котлован

Vк = H / 6 * {BкLк  + BквLкв  + (Bк + Bк) * (Lк + Lкв)}

Bк – ширина по дну;

Lк – длина по дну;

Bкв – ширина по верху;

Lкв – Длина по верху;

H – глубина.

Многоугольный котлован

Vк = H / 6 * (F1 + F
2 + 4Fcp)

F1 – площадь дна;

F2 - площадь верха;

Fcp – площадь сечения по центру высоты.

Круглый котлован

Vк = H / 3 * (R2 + r2 + Rr)

R – радиус верхнего основания;

r – радиус нижнего основания;

H – высота.

Насыпь

VH = L * [m1 / 3 * (H22 + H2 + H1 * H12) + b / 2 * (H2 + H1) + 2]

b – ширина основной площадки земляного полотна по верху;

H1 и H2 – рабочие отметки крайних сечений;

m1 и m2 – показатели крутизны откосов;

Fcn – площадь поперечного сечения сливной призмы.

Траншея

VT = (B1 + B2) / 2 * L * H

B1 – ширина по верху;

B2 – Ширина по низу;

L – длина;

H – глубина.

Особенности проведения расчетов

Схема определения объема земляных сооружений сложной конфигурации вполне стандартна. После выделения и вычисления параметров простых фигур все показатели суммируются. При выемке грунта практически невозможно добиться формирования идеальных плоскостей. Но образующиеся при ручном или механизированном рытье выступы и впадины не оказывают серьезного влияния на точность результата, поэтому их не принято учитывать.

Для определения объема траншеи сооружение делится на части в форме призматоида. Для этого в точках перелома продольного профиля по вертикали проводят плоскости. Затем вычисляются размеры сторон поперечных сечений, замеряется расстояние между ними. На последнем этапе расчетов объемы всех частей складываются. Перед выравниванием рельефа большого участка проводится разбивка на призмы со стороной от 10 до 100 метров.

В процессе расчетов обязательно учитывается крутизна откосов. Этот показатель определяется характеристиками грунта и глубиной сооружения. Крутизну откоса можно рассчитать с помощью специальных пособий, в которых приведены ориентировочные показатели. Данный параметр в совокупности с площадью нижней части и глубиной сооружения помогает быстро определить верхние величины и вычислить количество грунта, который надо извлечь.

Приоритетные факторы для определения объема

  • Особенности объекта. Тип и назначение сооружения требуют обязательного учета при составлении сметной документации на проведение земляных работ. В зависимости от объекта, выемка грунта для дальнейшего перемещения может осуществляться по всей площади основания или на отдельных участках.
  • Способ организации работ. Устройство котлованов и траншей, как и вертикальная планировка площадок, производится вручную или с применением средств механизации труда. Используются и комбинированные способы организации работ. При этом один из них оказывается основным, второй – дополнительным.
  • Применяемая спецтехника. Для механизированных земляных работ используются бульдозеры, экскаваторы и другие производительные машины. Если требуется транспортировка грунта, применяется самосвальная техника. С незначительным объемом работ на ограниченной территории можно справиться вручную.
  • Метод перемещения грунта. Расстояние транспортировки не имеет значения только при разработке в отвал. В этом случае грунт не нужно вывозить с объекта. Если разработка подразумевает выемку для перевозки в другое место, потребуется погрузка на самосвалы, и помимо объема нужно учесть расстояние.
  • Технология устройства откосов. Реализация некоторых проектов требует крепления стен котлованов и траншей. Если откосы формируются с применением специальных технологий, это надо учесть в расчетах. Крепление вертикальных стен необходимо при строительстве на водонасыщенных и неплотных грунтах.
  • Данные геологических изысканий. Характеристики грунта определяются по итогам инженерного анализа. От результатов исследований зависит уровень сложности и выбор способа осуществления земляных работ. Скальные породы и мокрые грунты невозможно разрабатывать без применения эффективной спецтехники.
  • Необходимость водооткачки. Близость водоема или высокий уровень залегания грунтовых вод серьезно осложняет рытье котлованов и траншей. В некоторых ситуациях приходится прибегать к откачке. Иногда для устранения проблемы достаточно разового водоотлива с помощью насосов.

Дополнительные вопросы, требующие учета при составлении сметы

При определении общего объема работ необходимо учитывать устройство вспомогательных земляных сооружений. Для реализации небольшого проекта с использованием ручного труда дополнительные меры могут не понадобиться. Но работы с использованием спецтехники требуют оборудования подъездных путей. Количество плодородной почвы, нуждающейся в срезке, также следует включить в расчеты, выделив полученный показатель из общего объема.

Вычисления осуществляются при плотности естественного залегания. Но при расчетах надо учитывать вероятность оседания грунта. Для выполнения задачи достаточно увеличить рабочую высоту относительно указанной в проекте. Так, объем песчаного грунта непосредственно после выемки возрастает на 10-15%. В результате уплотнения под воздействием естественных факторов или с помощью спецтехники остаточное разрыхление составляет 2-5%.

При рытье котлована более 5 метров глубиной обязательно оборудование промежуточных берм шириной не менее 2,5 метра. Если земляные работы проводятся для устройства ленточного фундамента, нужно предусмотреть дополнительное место на укладку бетонной или песчаной подушки, добавив с обеих сторон 0,2 метра к проектной ширине. При рытье траншей с креплением размеры увеличиваются на 0,1-0,2 метра. Значение зависит от глубины.

Аналогичные меры следует принимать при устройстве фундаментов с вертикальной изоляцией и в некоторых других случаях. В рытье с использованием специальных механизмов тоже существуют нюансы. Ширина траншеи должна как минимум соответствовать размерам рабочего органа машины, а на некоторых участках и превышать их. Во избежание нарушения естественной структуры основания на дне оставляют лишние 5-20 см грунта.

Рассчёт объёма траншеи - онлайн калькулятор

Инструкция по расчету объема грунта траншеи

Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:

L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация,  газопровод, силовые или слаботочные кабеля).

A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.

При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).

B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.

Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров

А и В

H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.

Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.

Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и  вывоза грунта (тоже за 1 м2) после чего нажмите «Рассчитать».

Расчет объема траншеи с откосами

Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезный C и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.



Подсчёт объёмов земляных работ

Пользовательское соглашение

ООО "Дженерал Смета", именуемое в дальнейшем Исполнитель, предлагает на изложенных ниже условиях любому юридическому или физическому лицу, именуемому в дальнейшем Клиент, услуги по безвозмездной передаче информационных email-сообщений.

1. Термины и определения

1.1 Информационное email-сообщение – (далее – email-сообщение) – электронное письмо, отправленное Исполнителем Клиенту на его email-адрес.

1.2 Тематика сообщений – (далее – тематика) – информационное содержание email-сообщения:

1.1.1 Акции и специальные предложения касающиеся ПК "Smeta.RU".

1.1.2 Акции и специальные предложения касающиеся ПК "Система ПИР".

1.1.3 Акции и специальные предложения касающиеся официального учебного центра Исполнителя.

1.1.4 Новости и изменения касающиеся ПК "Smeta.RU".

1.1.5 Новости и изменения касающиеся ПК "Система ПИР".

1.1.6 Новости и изменения касающиеся официального учебного центра Исполнителя.

1.1.7 Новости и изменения касающиеся ценообразования в строительстве и проектировании.

1.3 Периодичность сообщений – (далее – периодичность) – средняя частота рассылки email-сообщений составляет 1 сообщение в неделю, но не более 1 сообщения в день.

2. Предмет Соглашения

2.1.Предметом Соглашения является безвозмездное оказание Исполнителем Клиенту услуг по передаче email-сообщений. Каждому Клиенту отправляются сообщения всех Тематик, указанных в п.1.2.

3. Права и обязанности сторон

3.1. Исполнитель обязуется:

3.1.1. Оказывать Клиенту Услуги с надлежащим качеством в порядке, определенном настоящим Соглашением.

3.1.2. Сохранять конфиденциальность информации, полученной от Клиента.

3.1.3. Предоставить Клиенту возможность отписаться от рассылок полностью, или частично (изменить тематику email-сообщений).

3.1.4. Немедленно прекратить рассылку email-сообщений в адрес Клиента, в случае его отказа от рассылки таких сообщений.

3.1.5. Изменить тематику email-сообщений по требованию Клиента.

3.2. Исполнитель вправе:

3.2.1. Прекратить, или приостановить оказание Услуг в любой момент, не уведомляя об этом Клиента.

4. Гарантии и конфиденциальность

4.1. Исполнитель имеет право раскрывать сведения о Клиенте только в соответствии с законодательством РФ.

4.2. Исполнитель прилагает все возможные усилия по защите, безопасному хранению и неразглашению конфиденциальной информации Клиента.

4.3. Исполнитель осуществляет сбор, хранение, обработку, использование и распространение информации в целях предоставления Клиенту необходимых услуг.

4.4. Исполнитель не продает и не передает персональную информацию о пользователях сервиса. Исполнитель вправе предоставлять доступ к персональной информации о Клиенте в следующих случаях:

4.4.1. Клиент дал на то согласие;

4.4.2. этого требует российское законодательство или органы власти в соответствии с предусмотренными законами процедурами.

5. Ответственность и ограничение ответственности

5.1. За неисполнение или ненадлежащее исполнение настоящего Соглашения Стороны несут ответственность в соответствии с законодательством РФ.

6. Расторжение и изменение условий Соглашения

6.1. Заключение настоящего Соглашения производится в целом, без каких-либо условий, изъятий и оговорок.

6.2. Фактом принятия (акцепта) Клиентом условий настоящего Соглашения является отправка своего email-адреса Исполнителю посредством специальной электронной формы на сайте Исполнителя.

6.4. Настоящее Соглашение, при условии соблюдения порядка его акцепта, считается заключенным в простой письменной форме.

6.5. Соглашение вступает в силу незамедлительно.

6.6. Исполнитель оставляет за собой право периодически изменять условия настоящего Соглашения, вводить новые Приложения к настоящему Соглашению, не публикуя уведомления о таких изменениях на сайте Исполнителя.

Калькулятор грунта для аквариума

Не секрет, что от правильно выбранного аквариумного грунта, зависит состояние, а также рост аквариумных растений. Важно понимать, что грунт является не только декоративным элементом в аквариуме, он также играет огромную роль в биологической фильтрации (азотный цикла в аквариуме), а также это необходимый субстрат в котором растут аквариумные растения (в грунте, растения при помощи своей корневой системы закрепляются и получают через него питательные вещества, так необходимые для здорового развития).

Одной из проблем при планировании нового аквариума с растениями является определение количества грунта при необходимой высоте.

Для удобства мы предлагаем вам воспользоваться удобным калькулятором, для расчета необходимого количества грунта в литрах. Для расчета укажите Длину и Ширину аквариума, а также требуемую высоту грунта


КАЛЬКУЛЯТОР ГРУНТА ДЛЯ АКВАРИУМА



Количество аквариумного грунта определяется в объеме (литрах). Важно понимать что 1 литр грунта это не всегда = 1 кг. Вес грунта зависит от его плотности. Многие производители изготавливают аквариумный грунт в упаковках, на которых написан объем в литрах.

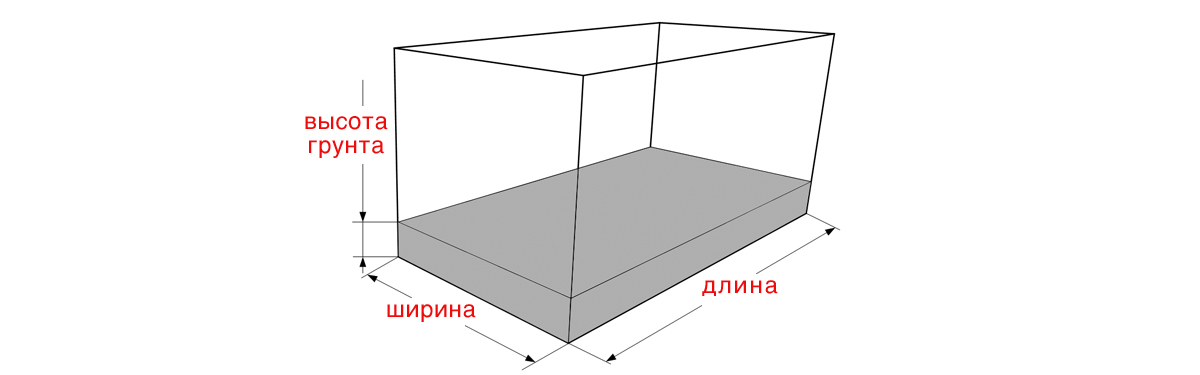

Объем аквариумного грунта определяется по формуле длина х ширина х высоту грунта, выраженные в квадратных дециметрах

Для примера возьмем аквариум со следующими размерами:

  • Длина 1200 мм
  • Ширина 500 мм
  • Высота грунта 60 мм

12*5*0,6 = 36 дм2 = 36 литров

Если производитель продает аквариумный грунт в кг, вам необходимо полученный объем в литрах умножить на его плотность.

К примеру, 1 литр грунта весит 1,4 кг. Это и есть плотность, она измеряется в л/кг.  В итоге нам необходимо полученный объем в литрах умножить еще на 1.4

36*1,4=50,4 кг расчетный вес грунта

Что касается желаемой высоты грунта, она может варьироваться от 2,5 до 10 см в зависимости от масштаба аквариума и потребностей растений. Если вы планируете сделать большой уклон грунта, вам придется "прикинуть" где будет находиться средняя точка этого уклона. Эта точка будет находится на предполагаемой высоте, отталкивайтесь от нее для расчета необходимого количества грунта.

Примеры плотности для расчета грунта в килограммах:

  • песок кварцевый (плотность 1,4 кг/л)
  • проппант (плотность 1,8 кг/л)
  • питательный грунт (плотность 1,1-1,2 кг/л)
  • мраморная крошка (плотность 2,7 кг/л)

Расчет объемов земляных работ

Расчет объемов земляных работ

#1. Траншея с вертикальными стенками на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

#2. Траншея с вертикальными стенками, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

#3. Траншея с откосами на спланированной местности

Объем траншеи (V) = м3

Площадь поперечного сечения (F) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта “расчет по размеру a2“.

#4. Траншея с откосами, с перепадом высот

Объем траншеи (V) = м3

Площадь поперечного сечения (F1) = м2

Площадь поперечного сечения (F2) = м2

Внимание: если вы задаете вид грунта, то программа сама высчитывает размер a2 (по коэф. m из таблицы в конце страницы). Если же вам надо вписать свое значение размера a2, то выберите вид грунта “расчет по размеру a2“.

Уклон откосов в данном расчете принят одинаков по всей длине траншеи.

#5. Котлован с вертикальными стенками на спланированной местности

Объем котлована (V) = м3

Площадь в плане (F) = м2

#6. Котлован с вертикальными стенками, с разными отметками вершин

Объем котлована (V) = м3

Площадь в плане (F) = м2

#7. Котлован с откосами на спланированной местности

Объем котлована (V) = м3

Ширина верха котлована (L3) = м2

Длина верха котлована (L4) = м2

#8. Круглый колодец с откосами

Объем котлована (V) = м3

Траншея – это открытая выемка в земле, предназначенная для устройства ленточного фундамента, прокладки коммуникаций (водопровод, канализация, силовые кабеля, сети связи).

При устройстве ленточного фундамента ширину траншеи рекомендуется принимать на 600 мм больше ширины основания фундамента bф (для возможности выполнения монтажных работ, проход людей).

Траншея с вертикальными стенками на спланированной местности – самая простая форма выемки. В основном применяется при низкой высоте траншеи и при производстве работ в зимних условиях, когда откосы траншеи заморожены, и нет опасности обвала грунта, так же применяется при устройстве механических креплений стен выемки (распорных, консольных, консольно-распорных).

Крутизна откосов в зависимости от вида грунта и глубины выемки

Расчет объемов земляных работ
Расчет объемов земляных работ. Треншея. Котлован

Источник: stroydocs.com

Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения»

По дисциплине: «Технология и организация строительного производства»

Для специальности 270103

Строительство и эксплуатация зданий и сооружений

Преподаватель Н.И. Крыгина

Цель работы: целью выполнения практической работы является овладение студентом основами проектирования технологии разработки грунта при отрывке котлована под сооружение, кроме того, студент должен познакомиться с методикой разработки основного документа проекта производства работ – элементов технологической карты на отрывку котлована под сооружение.

Объёмы земляных масс подсчитывают многократно: в процессе проектирования – по чертежам, при выполнении строительных процессов – по натуральным замерам.

В состав земляных работ обычно входят:

вертикальная планировка площадок,

Вертикальную планировку выполняют для выравнивания естественного рельефа площадок, отведённых под строительство различных зданий и сооружений, а также для благоустройства территорий. Земляные работы по вертикальной планировке включают выемку грунта на одних участках площадки, перемещение, отсыпку и уплотнение его на других участках (в зоне насыпи).

Вертикальную планировку площадок на участке выемок осуществляют до устройства в них коммуникаций и фундаментов, а на участке насыпей – после устройства этих сооружений.

Объёмы работ по вертикальной планировке площадок измеряются квадратными метрами поверхности.

разработка котлованов и траншей,

Подсчёт объёмов разрабатываемого грунта сводится к определению объёмов различных геометрических фигур, определяющих форму того или иного земляного сооружения. При этом допускается, что объём грунта ограничен плоскостями, и отдельные неровности не влияют на точность расчёта.

Объём грунта измеряют кубическими метрами плотного тела.

Объём котлована вычисляют по формуле:

где Н – глубина котлована, м,

а, b – длины сторон котлована у основания, м,

Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения»
Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения» По дисциплине: «Технология и организация строительного производства» Для специальности 270103

Источник: studfiles.net

Как посчитать объем котлована

На стадии составления проекта необходимо посчитать объем котлована, от которого зависит практический состав работ по выемке, обратной засыпке и вывозу лишнего грунта.

Различия в составе залегающих на участке пород приводят к тому, что для одних и тех же оснований вынимаемые объёмы будут отличаться за счет угла наклона откосов.

Процедура расчета является обязательной. Если в проекте строительства частного дома этот момент не отражен, его выполняют самостоятельно до начала рытья котлована.

Способы подсчета

Проведение земляных работ необходимо при возведении большинства конструкций промышленного и гражданского назначения. Способ, которым делают подсчет для котлована, траншеи или насыпи, выбирается в каждом случае индивидуально. Это зависит от следующих факторов:

  • масштаба работ,
  • назначения объекта (фундаменты зданий, опор, прокладка технологических коммуникаций, устройство колодцев, открытые дренажные системы),
  • особенности рельефа строительной площадки,
  • способа выемки и удаления земли (ручной, механизированный), который определит необходимость обустройства дополнительных заездов в рабочую зону,
  • плотности застройки участка.

Объемы работ по разработке грунтов разделяют на те, которые относящиеся к планировке участка (срезке верхнего слоя почвы) и касающиеся устройства котлованов. Часть из них может производиться бульдозером, зачистку делают вручную.

Максимально приближенный к действительности расчет объема грунта предполагает проведение следующих изысканий (на местности, камеральных работ):

  1. Определение контура расчета. При помощи топографической съемки определяются характерные точки и высотные отметки почвы, нижней подстилающей поверхности котлована, сопутствующих выемок, насыпей, перепадов, хребтов.
  2. Последующая камеральная обработка устанавливает дополнительные (промежуточные) точки, нужные для корректного определения всех значений (контура, объемов, площади нулевых работ). Производится оценка геологических показателей данного участка.
  3. Составление технического отчета с указанием условий, оснований, результатов, фактических и допустимых погрешностей.

Отчет с данными, которые рассчитаны специализированной организацией, будет также являться обоснованием определения стоимости работ.

Самостоятельный

Определение объема земляных работ при устройстве котлована с откосами и траншей не составляет большого труда после проведения замеров (длина прямых отрезков периметра, глубины в соответствующих точках).

В случаях, когда выемка представляет собой фигуру сложной формы, ее разбивают на простые геометрические тела (призмы, имеющие в основании треугольник, прямоугольник, пятиугольник). Суммирование всех результатов дает нужное значение объема выемки в котловане.

Зная величину площади котлована и всех высот в составляющих ее фигурах, удобно воспользоваться сервисом «онлайн калькулятор». Пример можно увидеть на таком рисунке:

Введя соответствующие значения в поля на указанных вариантах геометрических тел, получают результат, точность которого зависит от выбранного контура расчета.

В относительно простых подсчетах, там, где значение возможной погрешности не велико, используется формула, соответствующая приближенному размеру земляного сооружения:

На площадках сложного рельефа общая длина траншеи разбивается на фрагменты с одинаковым уклоном, объем которых складывается в общее значение.

Требования к откосам

Ответ, какую крутизну должны иметь откосы у земляного сооружения, содержится в строительных нормах. Отклонение от заданных стандартов вызывает не только увеличение объема работ при обрушении стенки, но и опасность получения травмы работником.

Основными определяющими параметрами являются плотность грунта, образующего боковую поверхность, и глубина выемки:

Сопутствующим фактором оказывается длина котлована – при больших прямых участках также могут возникать обрушения края вертикального борта. На коротких промежутках у круглых колодцев такая вероятность ниже.

Дополнительные моменты

Ими являются следующие обстоятельства:

  • рытье ямы одноковшовым экскаватором включает в себя допустимые недоборы грунта, которые устраняются при помощи лопаты,
  • траншея под прокладку труб вручную обустраивается приямками в местах выполнения стыков,
  • для повышения несущей способности трубы на 30 — 40% увеличивают площадь опирания ее на основание путем выборки в подстилающей поверхности борозды по Ø трубы с углом охвата 120°,
  • размер обратной отсыпки определяется разницей между объемами котлована и подземной части здания.

Минимизировать количество вывозимого или привозного грунта для завершения на участке всех земляных работ можно, если еще на стадии проектирования рассчитать нулевой уровень, который обеспечит баланс объемов выемки и отсыпки.

Как посчитать объем котлована
На стадии составления проекта необходимо посчитать объем котлована, от которого зависит состав работ по выемке, обратной засыпке и вывозу лишнего грунта.

Источник: kakfundament.ru

Расчет объема траншеи

Инструкция по расчету объема грунта траншеи

Для начала, необходимо заполнить исходные данные онлайн калькулятора в метрах:

L – это длина траншеи, зависит от назначения, например, для устройства фундамента, прокладки коммуникаций (водопровод, канализация, газопровод, силовые или слаботочные кабеля).

A – ширина верхней части траншеи, определяется возможностью работы в траншее работников обустраивающих коммуникации.

При устройстве ленточного фундамента ширину траншеи рекомендуется увеличить на 600 мм больше ширины основания фундамента (для возможности монтажа опалубки, перемещения рабочих).

B – ширина нижняя (дна), поскольку часто траншею роют с откосами, препятствующими осыпанию грунта, то ее размеры вверху и снизу могут отличаться. Разница между шириной верха и дна определяет крутизну откосов.

Если откосы не делаются и ширина постоянна вверху и внизу траншеи – введите одинаковые значения параметров А и В

H – глубина траншеи, зависит от ее целевого назначения, например для ленточного фундамента 0,5-2,5 м, согласно СНиП 3.02.01-87. Для газопровода не менее 0,8 метров до верхней точки трубы с учетом СП 62.13330.2011 (СНиП 42-01-2002), глубина прокладки водопроводных труб регламентируется СНиП 2.04.02-84 (к фактической глубине промерзания грунта необходимо прибавить минимум 0,5 метра). Минимальная глубина заложения канализации для регионов с теплым климатом составляет 0,7-0,8 м, а если зимы суровые – глубже. Для прокладки кабелей, как правило, роются траншеи глубиной порядка 0,7 м.

Стоит отметить, что иногда проще и экономичнее утеплить трубу, применить комбинированный способ устройства фундамента, (т.е. засыпка песчано-гравийной подушки, утепление и организация дренажа) и вырыть неглубокую траншею экономя время, силы и деньги за выемку, укрепление стенок и перемещение грунта.

Также укажите стоимость рытья в Вашем регионе (за 1 кубический метр) и вывоза грунта (тоже за 1 м 2 ) после чего нажмите «Рассчитать».

Расчет объема траншеи с откосами

Калькулятор рассчитает площадь траншеи (пригодится при определении необходимого количества материала для укрепления откосов), объём траншеи даст представление, сколько грунта необходимо вынуть и переместить и подобрать оптимальный способ рытья для получения ожидаемого результата в краткий срок. Если ширина верха и дна траншеи разные, то дополнительно будут рассчитаны объемы: полезный C и откосов D. Если Вы ввели расценки подрядчиков на копку и вывоз грунта, калькулятор выдаст стоимость копания траншеи, цену перемещения грунта и общие затраты на сооружение траншеи, что позволит принять взвешенное решение – обратиться к профессионалам или копать самому.

Расчет объема траншеи
Рассчитать объём траншеи с откосами – на Перпендикуляр.pro! ✅ Бесплатный онлайн калькулятор объёма грунта траншеи в м3!

Источник: perpendicular.pro

Посчитать объем траншеи с откосами. Расчет объема траншеи

Работа землекопов оплачивается в зависимости от количества выработанного ими грунта, подсчитанного в кубических метрах.

Рассмотрим несколько примеров простейших вычислений объемов работ.

Расчет объемов рытья траншеи

Пример 1. Рабочие роют траншею с вертикальными стенками (рис. 10). За день бригада прошла 15 м траншеи. Если в начале траншеи глубина была равна 5,0 м, а в конце 4,0 м, ширина траншеи по дну и поверху — 3,0 м, то объем работ находится так: Определяем две площади поперечного сечения траншеи:

1. В месте начала работ 3*5= 15 кв.м,

2. В месте окончания работ 3*4= 12 кв.м,

Средняя площадь поперечного сечения траншеи получается, если сложить обе площади и разделить пополам:

Если эту среднюю площадь умножить на длину траншеи, пройденную бригадой, то получим:

13,5*15= 202,5 куб. м.

Это и будет искомый объем проделанной бригадой работы за день.

Расчет объема выемки

Пример 2. Сделана выемка для железнодорожного пути. Длины выемки — 20 м. Ширина выемки по дну — 6,0 м. Откосы сделаны с уклоном 1:2 (рис.11). Глубина выемки в одном конце 5 м, а в другом — 4 м.

Ширина выемки поверху равна ширине по дну плюс удвоенная длина заложения откоса. При откосе 1:2 заложение откоса равно двойной глубине выемки. Значит в одном конце ширина выемки поверху будет:

а в другом конце:

Площадь поперечного сечения выемки с откосами равна площади трапеции или половине суммы ширины по дну и ширины поверху, умноженной на высоту. Тогда площадь поперечного сечения в одном конце будет:

а в другом: (6+26)/2*5=80 кв.м.

Для того, чтобы получить объем, надо среднюю площадь поперечного сечения выемки умножить на длину ее (20 м).

Средняя площадь равна половине суммы площадей в начале и в конце участка выемки, т.е.:

Если помножить эту среднюю площадь на длину выемки получим:

68*20 = 1360 куб. м.

Это и есть объем выемки.

Расчет объема насыпи

Пример 3. Найти объем насыпи длиной в 50 м, если ширина ее поверху равна 10 м, крутизна откосов 1:1, высота насыпи в начале 2 м, а в конце — 4 м (рис.12). Ширина основания насыпи будет:

а площадь поперечного сечения:

в начале: (10+14)/2*2=24 кв. м,

в конце: (10+18)/2*4=56 кв. м.

Средняя площадь поперечного сечения насыпи будет:

а объем: 40*50=2000 куб. м.

Котлованы могут быть различного очертания в плане. Объем котлованов получается, если среднюю площадь котлована умножить на его глубину.

Расчет объема котлована под здание

Пример 4. Найти объем котлована под здание, если глубина котлована равна 2,0 м, размеры по дну 10х5, а откосы стенок имеют крутизну 1:1, (1:1,25) рис.13. Площадь дна котлована равна 10х5=50 кв. м. Площадь верхнего сечения котлована равна:

Средняя площадь котлована равна:

Расчет объема круглого котлована

Пример 5. Найти объем круглого котлована под дымовую трубу котельной. Глубина котлована — 5 м, стенки — отвесные, диаметр котлована равен 10 м. В этом случае объем равен площади дна котлована, умноженной на его глубину. Смотрите рис. 14.

Площадь круглого дна равна диаметру его, умноженному на самого себя и еще на число 3,14 (π) и поделенному на 4, т.е.:

(10х10х3,14)/4=314/4=78,5 кв. м,

а объем котлована будет равен:

78,5х5=392,5 куб. м.

Чем более неровна поверхность земли, тем меньше должно быть расстояние между смежными поперечными профилями выемок и насыпей при подсчете их объемов.

На рис. 15 показано, в каких местах надо брать поперечные площади насыпи при сильно волнистой поверхности земли. На рис.15 1, 2, 3 и. т. д. означают те места, где надо брать площади, а l¹, l² и. т. д. — расстояние между ними.

Объем участка II насыпи будет равен площади 2+ площадь 3, деленной пополам и умноженной на расстояние l².

Объем всей насыпи равен сумме объемов участков I, II, III и. т. д.

Простейшими приборами для измерения длины, ширины и высоты земляного сооружения является мерная лента и рулетка.

Мерная лента делается из тонкой стали шириной 2-3 см. Длина ленты — 20 м. Лента разделена на метры, полуметры и дециметры (дециметр равен 10 см) (рис. 16).

Рулетка — это тесьма длиной 5, 10 или 20 м, заключенная в футляр, в котором она наматывается на ось, пропущенную поперек футляра (рис. 17). Деления на тесьме имеются метровые, дециметровые и сантиметровые.

Оптимальным вариантов для замера в данный момент является лазерная рулетка и теодолит с нивелиром.

Укажите обязательные размеры

L – Общая длина траншеи или канавы.
A – Ширина в верхней части.
B – Ширина дна.
H – Глубина траншеи.

Программа посчитает объем и площадь поверхности траншеи.
Если ширина верха и дна траншеи разные, то будет дополнительно рассчитаны полезный объем C и объем откосов D.

Расчет объема траншеи

Прокладка траншеи

Котлован прямоугольный с откосами Котлован многоугольный с откосами Круглый котлован Траншея с откосами

Ширина котлована по дну, м

Длина котлована по дну, м

Ширина котлована по верху, м

Длина котлована по верху, м

Глубина котлована, м

Объем прямоугольного котлована с откосами, куб.м.

Теория проведения строительных работ сложна и совершенно непонятна новичкам, которые лишь впервые столкнулись с замысловатыми схемами, таблицами и формулами. Их освоение – достаточно непростая задача. Это вполне очевидно, ведь люди, получая образование в данной области, тратят целые годы.
Между тем, зачастую у нас совершенно нет возможности обратиться за помощью в проведении строительных работ к профессионалам или хотя бы к более опытным работникам. В таком случае приходится осуществлять всю подготовку и курировать непосредственный процесс самолично.

Воспользуйтесь изобретением профессионалов

В условиях дефицита времени совсем не обязательно оперативно изучать теорию строительного дела, попутно осваивая сложные математические формулы и свойства тех или иных строительных материалов. Профессионалы, чтобы облегчить вам проведение подготовительных мероприятий, разработали различные специализированные калькуляторы.
Одним из таких является калькулятор по расчету земляных работ. Благодаря нему вы можете с легкостью определить итоговый объем котлована с указанным вами типом откосов. Достаточно лишь обратиться к проекту объекта и ввести в калькулятор такие данные:
ширина и длина будущего котлована по дну,
ширина и длина объекта по верху,
глубина.
Все параметры указывайте в метрах. В противном случае могут возникнуть ошибки при автоматическом расчете калькулятора.

Преимущества калькулятора

Благодаря данной программе вы можете непосредственно в онлайн режиме рассчитать необходимые параметры. Это важно не только на этапе подготовки, но и для корректировки параметров объекта в процессе строительства. Именно возможность воспользоваться помощью такой программы в режиме онлайн – это гарант того, что в случае возникновения несостыковок между проектом на бумаге и реальным его воплощением, вы легко сможете подкорректировать данные и направить деятельность работников в необходимое русло. В свою очередь, все это позволит вам достичь максимально удовлетворительного результата.
Между тем, не стоит забывать, что важно не только правильно просчитать пропорции и параметры объекта строительства. Необходимым условием для достижения желаемого результата является и то, насколько ответственно вы подойдете к выполнению собственной работы, ведь халатное отношение совершенно неприемлемо и не позволит воплотить в жизни даже идеальный проект.

Посчитать объем траншеи с откосами
Посчитать объем траншеи с откосами. Расчет объема траншеи Работа землекопов оплачивается в зависимости от количества выработанного ими грунта, подсчитанного в кубических метрах. Рассмотрим

Источник: kupildoma.ru

Как рассчитать количество грунта для посадок

Плодородный грунт способствует активному росту растений, повышает урожайность. Чтобы создать оптимальные условия на участке, достаточно распределить богатую питательными веществами и минералами почву небольшим слоем. Однако здесь важно не ошибиться с количеством.

Зачем нужен привозной грунт

Прежде чем засыпать придомовой или дачный участок привозным сырьем, проверьте его качество. Оцените структуру, а также кислотность. Убедитесь, что в земле нет корней, мусора или камней. Для этого предварительно просейте почвенную массу через крупную сетку. Плодородный слой заказывают для:

  • Выравнивая территории при перепаде уровней. Работы проводятся при первичной обработке площади.
  • Засыпки углублений, ям, рытвин. Подходит для корректировки природных особенностей ландшафта, а также для устранения искусственных образований: канав, котлованов.
  • Повышения уровня. Актуально в низинах и болотистой местности. Помогает избавиться от лишней влаги.
  • Повышения плодородности. Смесь с большим содержанием питательных веществ и минералов помогает нормализовать состояние даже самой истощенной поверхности. Способствует активному росту растений. Повышает урожайность.

Что влияет на вес и качество

  • Влажность — соотношение влаги к твердым частицам. При повышенной влажности сырье может весить больше, чем после высыхания. Некоторым типам почв свойственно большое содержание воды. Оцените, является ли влажность временным фактором или это естественное состояние плодородного слоя.
  • Плотность — качество соединения элементов плодородного слоя. Для садовых растений подходит масса средней плотности. Если показатель повышен, то это тормозит рост насаждений, мешает им получать влагу. Слишком рыхлая также неблагоприятна, так как из нее быстро вымываются все питательные вещества и минералы. Вода в такой земле не задерживается, растения страдают от сухости. Чем выше плотность, тем больше вес.
  • Разрыхляемость — способность к механическому разрыхлению. Проявляется при обработке — земельная масса увеличивается в объеме, становится более мягкой. Этот показатель напрямую связан с составом земли. Если она обогащена питательными веществами и минералами, то обрабатывать ее легко и удобно. Она хорошо рыхлится, не образует больших комков, которые трудно разбить. Истощенная почва очень трудно поддается обработке. Она не рыхлится, образует плотные комья.

Учтите, что чем плотнее и тяжелее грунт в исходном состоянии, тем больший объем он займет при выборке.

Формула для расчета количества грунта

Методы расчетов зависят от типа исходной поверхности. При наличии глубоких ям, оценивают их габариты.

Для оценки объема, определите площадь территории, которую хотите покрыть питательной почвой, а также желаемую толщину плодородного слоя.

Формула для расчета: перемножьте площадь участка на толщину покрытия.

Пример. Плантация 20 м2, толщина слоя — 0,5 метра. Умножаем 20 на 0,5, получаем — 10. Это величина означает, что для покрытия участка площадью 20 м2 слоем в 0,5 метров потребуется 10 м3.

Рекомендуем заказывать землю с запасом, так как возможна естественная усадка. Это происходит при замерзании, высыхании или намокании. Почва уплотняется под собственным весом и в течение некоторого времени принимает оптимальное положение.

  • Для больших ям, котлованов

Оцените территорию, выявите неровности. Незначительные уклоны не повлияют на расчеты, но помогут определить размер погрешности. Измерьте стороны ямы или котлована.

Формула для расчета: А1 = А+2НТ В1 = В+2НТ, где А и В — длина сторон у основания углубления; Н — глубина ямы; Т — коэффициент откоса.

Рассчитайте объем сырья для заполнения ямы. Воспользуйтесь формулой: V = H / 6 [(2А + А1)B + (2А1 + А)B1], где Н — глубина котлована; А и В — длина сторон у основания углубления; А1 и В1 — длина сторон на поверхности ямы.

Если на месте котлована планируется строительство, то просчитайте, сколько места займет подземная часть здания. Вычтите этот показатель из полученного ранее объема.

Со временем земля оседает и утрамбовывается. Чтобы поверхность оставалась ровной, по мере необходимости, подсыпайте массу. Для этого рекомендуем приобрести ее с небольшим запасом.

От качества земельного покрытия зависит цветение и высокая урожайность. Чтобы обезопасить свой огород от некачественного сырья, обращайтесь к профессионалам. Наша компания сотрудничает как с организациями, так и с частными лицами. Обращайтесь, мы найдем что предложить.

Источник: bio-grunt.ru

Объем земляных работ онлайн-калькулятор для расчета

Земляные работы – обязательная и базовая составляющая строительства любого объекта и обустройства земельного участка, его подготовки к будущему возведению жилых и хозяйственных сооружений.

Определение и виды земляных работ

Земляные работы – наиболее трудоемкий и тяжелый строительный этап. К ним относятся такие виды операций:

  • разрыхление твердого скального грунта, его дальнейшая разработка;
  • рытье котлованов;
  • рытье каналов и траншей;
  • заполнение грунтом отвалов;
  • уплотнение земли и создание насыпи;
  • зачистка откосов и дна.

рытье котлованов

Планировка поверхности и уплотнительные работы также относятся к земляным.

Сухим методом, без привлечения гидрооборудования, выполняются такие работы:террасные земляные работы

  • создание дамб, валов посредством экскаваторов, грейдеров, самосвалов;
  • возведение насыпи при помощи бульдозера и грейдера;
  • насыпи и разработка выемок перед мостами;
  • разработка резервов и котлованов с перемещением грунта грейдерами-элеваторами, экскаваторами, самосвалами;
  • планировочные земляные работы;
  • профилировка грейдерами;
  • зачистка откосов планировочными машинами.

Подготовка грунта с укладке водо-, нефте- и газопроводов и дренажа выполняется также экскаватором траншейного типа, бульдозером. К земляным также относятся террасные работы в полунасыпях, выполняемые тяжелыми автомобильными грейдерами.

Параметры расчета земляных работ

Для выполнения котлованов и траншей используйте онлайн-калькулятор земляных работ для просчета по таким параметрам:

  • вид выемок по конфигурации;
  • габаритные характеристики по дну;
  • длина и ширина по верху;
  • глубина планируемого котлована.

Расчет актуален для котлованов стандартной прямоугольной или нестандартной многоугольной формы, котлованов круглой формы и траншей с откосами.

Вид котлована

Котлован прямоугольный с откосамиКотлован многоугольный с откосамиКруглый котлованТраншея с откосами

Объем прямоугольного котлована с откосами, куб.м.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
