Расчет конденсаторов для 3х фазных двигателей – как рассчитать ёмкость конденсаторов для запоска 3х фазного электродвигателя в однофазной сети? Расчет конденсаторов для 3х фазных двигателей

Расчет конденсаторов для запуска 3х фазного электродвигателя, сколько нужно микрофарад на 3 квт?

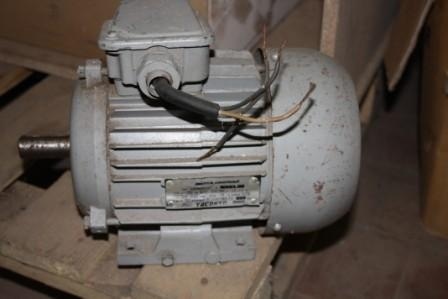

Трёхфазные движки используются для циркулярок, заточки различных материалов, станков для сверления и т.п.

Имеется много вариантов запуска трёхфазных двигателей в однофазной сети, но самый эффективный, это подключение третьей обмотки через фазосдвигающий кондесатор. Нужно учитывать, что конденсатор сдвигает фазу третьей обмотки на 90 градусов, между первой и второй фазами сдвиг очень мал, электромотор начинает терять мощность около 40 — 50% на включении обмоток по схеме треугольника.

Для того, чтобы Электродвигатель с конденсаторным пуском работал хорошо, нужно чтобы ёмкость конденсатора менялась в зависимоти от количества оборотов. На деле этого добиться довольно тяжело, поскольку двигателем обычно управляют двухступенчатым способом, сначала активируют с пусковым конденсатором (с помощью больших пусковых токов), а после того как движок  разгонится  его отсоединяют и остаётся только рабочий (рис.1).

Если нажать на кнопку SB1 (её можно снять со стиральной машины — пускатель ПНВС-10 УХЛ2) электромотор М начинает набирать оброты, когда он разгонится кнопку отпускают. SB1.2 размыкается, a SB1.1 и SB1.3 остаются в замкнутом состоянии. Их размыкают, чтобы остановить движок. Бывает такое, что SB 1.2 в кнопке не отходит, в таком случае подложите под него шайбу таким образом, чтобы он отошёл. Чтобы соединить обмотки электродвигателя по схеме «треугольник» ёмкость С2 (рабочего конденсатор) определим с помощью формулы:

С2=4800 I/Uгде I — ток, потребляемый двигателем, А;U — напряжение сети, В.Ток, который потребляет электродвигатель, можно измерить амперметром или использовать формулу:

где Р — мощность электромтора, Вт;U — напряжение сети, В;n— КПД ; cos? — коэффициент мощности

Ёмкость С1 (пускового конденсатор) нужно выбирать в 2 — 2.5 раза больше рабочего на большой нагрузке на вал, их допустимые напряжения должны быть в 1.5 раза больше напряжения сети. В нашём случае наиболее лучшие конденсаторы это МГБО, МБГП, МБГЧ, у которых рабочее напряжение 500 В и больше.

Пусковые конденсаторы нужно будет зашунтировать с помощью резистора R1 сопротивлением 200 — 500 кОм, через него выходит остаток электрического заряда.

Реверсировать электромотор нужно  с помощью переключения фазы на его обмотке тумблером SA1 (рис. 1) типа ТВ1 — 4.

На холостом ходу по питаемой через конденсаторы по обмотке протекает ток па 20 — 40% больше номинального. Поэтому уменьшайте ёмкость конденсатора С2 если двигатель будет часто работать в недогруженом режиме или на  холостм ходу. Для активации двигателя с мощностью 1,5 кВт будет достаточно использовать рабочий конденсатор ёмкостью 100 мкф, а пусковой — 60 мкФ. Ёмкости рабочих и пусковых конденсаторов зависят от мощности самого двигателя, эти значения представлены в таблице, которая указана выше.

Желательно конечно использовать бумажные конденсаторы в роли пусковых, но если такой возможности у вас нет, то можно в качестве альтернативы использовать оксидные, т.е. электролитические. На рис. 2 показано как производить замену бумажных конденсаторов на электролитические. Положительная полуволна переменного тока протекает через цепь VD1C1, а отрицательная — через VD2C2, по это причине электролиты можно использовать с меньшим допустимым напряжением, чем для бумажных конденсаторов. Для бумажных конденсаторов нужно напряжение 400 В и более, то для электролита вполне хватает 300 — 350 В, по той причине, что он проводит лишь одну полуволну переменного тока и поэтому к нему прикладывается только половина напряжения, для точной надежности он должен держать амплитудное напряжение однофазной сети, это около 300 В. Этот расчет аналогичен расчету бумажных конденсаторов.

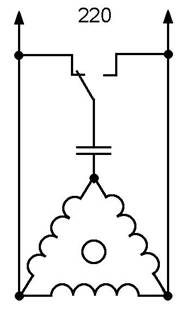

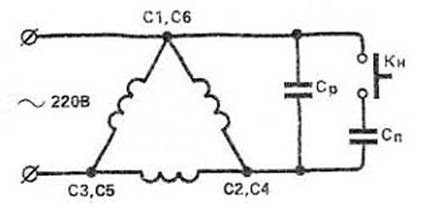

Схема для включения трёхфазного двигателя в однофазную сеть, используя электролитические конденсаторы показана на рис.

Как выбрать конденсатор для электродвигателя

3. Чтобы подобрать нужную емкость бумажных и оксидных конденсаторов, лучше всего измерить ток в точках а, в, с — эти токи в обязательном порядке должны быть равны между собой при оптимальной нагрузке на вал электродвигателя. Диоды VD1, VD2 подбирайте с обратным напряжением не меньше 300 В и 1пр. мах=10А. Если мощность дыижка больше, то диоды устанавливайте на теплоотводы, по два в плече, в противном случае может случиться пробой диодов и через оксидный конденсатор побежит переменный ток, после чего, спустя немного времени электролит скорее всего нагреется и разорвётся. Электролитические конденсаторы в роли рабочих использовать не рекомендуется, потому что длительный проход через них высоких токов, как правило приводит к их нагреву и взрыву. Лучше используйте их для пусковых.

В случае если  ваш трехфазный электромотор будет использоваться на динамических (высоких) нагрузках на вал, лучше используйте схему подключения пусковых конденсаторов при помощи токового реле, которое будет при больших нагрузках на вал автоматически включать и выключать пусковые конденсаторы (рис.3).

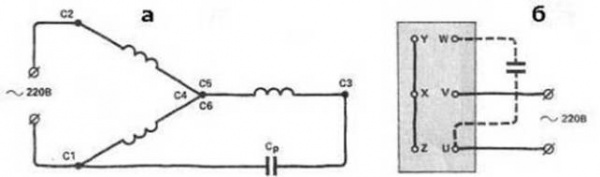

Во время подключения обмоток трехфазного электродвигателя в однофазную сеть с помощью схемы, которая представлена на рис. 4, мощность электромотора составляет 75% от номинальной мощности в трехфазном режиме, это значит потери составляют около 25%, потому что обмотки А и В подключены противофазно на всё напряжение 220 В, напряжение вращения определяется включением обмотки С. Фазирование обмоток изображено в виде точек.

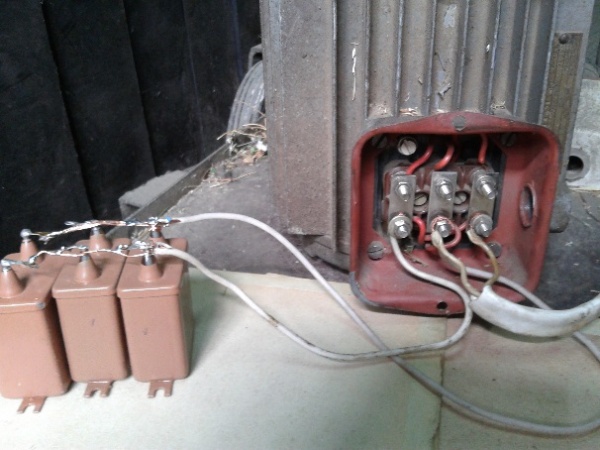

Самые более надёжные,практичные и удобные при работе с трехфазными электродвигателями резисторно-индуктивноемкостные преобразователи однофазной сети 220 Вольт в трехфазную сеть, с токами в фазах до 4 ампер и сдвигом напряжений в фазах приверно 120 градусов. Эти устройства универсальны, устанавливаются они в жестяном корпусе и позволяют подсоединять трехфазные электромоторы мощностью до 2,5 килловатт в однофазную сеть 220 Вольт почти  без потерь мощности.

В преобразователе используем дроссель с воздушным зазором. Его устройство представлено на рис. 6. Если правильно подобраны R, С и соотношения витков в секциях обмотки дросселя, то такой преобразователь даёт нормальную длительную работу электромоторов, это независимо от их характеристик и уровня нагрузки на вал. Вместо индуктивности представлено индуктивное сопротивление XL, потому что его легче измерить, обмотка дросселя крайними выводами через амперметр подсоединяется к напряжению 100 — 220 Вольт, частотой 50 Герц, параллельно с вольтметром. Индуктивное сопротивление (активным сопротивлением можно пренебречь) определяется отношением напряжения в вольтах к току в амперах XL=U/J.

Конденсатор С1 должен жержать напряжение не меньше 250 Вольт, а конденсатор С2 — не меньше чем 350 Вольт. Если вы используете конденсаторы КБГ, МБГ-4, то в таком случае напряжение будет соответствовать номиналу, который указан на маркировке, а конденсаторы МБГП, МБГО при посоединении к цепи переменного тока должны быть с двухкратным запасом напряжения. Резистор R1 должен быть рассчитан на ток до ЗА, это значит на мощность около 700 Вт (наматывается никелево-хромовая проволока диаметром 1,3 — 1,5 мм на фарфоровой трубке с передвигающейся скобой, которая позволяет получать необходимое сопротивление для различных мощностей электродвигателя). Резистор обязательно должен быть защищен от перегрева и ограждён от остальных компонентов, токоведущих частей, а также от возможного конакта человека с ним. Металлическое шасси корпуса в обязательном порядке необходимо  заземлить.

Сечение магнитопровода дросселя должно составлять S=16 — 18cm2, диаметр провода d=l,3 — 1,5 мм, общее число витков W=600 — 700. Форма магнитопровода и марка стали могут быть любыми, главное помнить о  воздушном зазоре (это даст вам возможность изменять индуктивное сопротивление), которое устанавливаем при помощи винтов (рис. 6). Для того чтобы избежать сильного дребезжания дросселя, нужно между Ш-об-разными половинами магнитопровода проложить деревянный брусок и зажать винтами. В роли дросселя подойдут силовые трансформаторы от ламповых цветных телевизоров с мощностью 270 — 450 Ватт. Обмотка дросселя в целом производится в виде одиной катушки, которая имеет три секции и четыре вывода. Если вы будете использовать сердечник с постоянным воздушным зазором, то вам придется изготавливать пробную катушку,которая не имеет промежуточных отводов, сделать дроссель с примерным зазором, подключить в сеть и измерить XL. XL необходимо отмотать или домотать ещё немного витков. Выясните необходимое количество витков, мотайте необходимую катушку, разделите каркас на секции в отношении W1:W2:W3=1:1:2. Итак, если у нас общее колисество витков равно 600, то из этого исходит Wl =W2= 150, a W3=300. Для того чтобы поднять выходную мощность преобразователя и не допустить при этом несиметрии напряжений, необходимо поменять значения XL, Rl, Cl, С2, которые отталкиваются от того,что токи в фазах А, В, С должны быть равными при номинальной нагрузке на вал электромотора. В режиме недогрузки электродвигателя несимметрия напряжений фаз не представляет какой либо опасности, в том случае если наибольший из токов фаз не будет превышать номинальный ток электродвигателя. Для пересчета параметров преобразователя на иную мощность используется формула:

С1 = 80РС2 = 40РRl = 140/PXL = 110/PW = 600/ РS = 16Pd = 1,4P

где P — это мощность преобразователя (в киловаттах), а мощность двигателя по паспорту — это является его мощностью на самом валу электродвигателя. В том случае если КПД (т.е. коэффициент полезного действия) электродвигателя вам неизвестен, то в таком случае его можно считать в среднем около 75 — 80%.

uazbuka.ru > Общий > Общение > Вопрос по конденсаторам и радиоэлектронике.

Просмотр полной версии : Вопрос по конденсаторам и радиоэлектронике.

Есть станок с 2.2 квт на 220Волт (асинхронное).

На нём 2 конденсатора.
Один я посмотрел и на нём написанно Пусковой 20 МКФ 250Волт.
Второй я посмотрел но не посмотрел маркировку, ещё больше пускового в размерах).
Так как ехать лень ради посмотреть ,попытался поисктаь кто что пишет.
Советуют ставить пусковой на 50-60 МКФ 450Вольт.
И рабочий на 20 Мкф и 500Волт…

ПРосвятите кто шарит я двигло не спалю и на что влияют микрофараты и вольты.?

18.08.2011, 17:50

ПРосвятите кто шарит я двигло не спалю и на что влияют микрофараты и вольты.?

Так они под мотор, как тут в угадайку играть? Ищи данные на шильдике мотора… 🙂

Вольты влияют на то что он не взорвется и у тебя не будет вся попа в фольге 🙂 , т.е. менее чем на 250 ставить нельзя, а микрофарады емкость, от нее зависит ток через пусковую обмотку… Чем больше ток, тем лучше пускается, но тем и греется больше.

Нашёл вобщем
Пусковой 200Мкф на 250Вольт
рабочий 40мкф на 250вольт.

Если я вместо 200 поставлю 60-100мкф на 450 вольт?
И вместо рабочег о20-30 мкф на 450 вольт?
Так можно? двигло запуститься и не сгорит? (теоретически).

18.08.2011, 19:25

Нашёл вобщем
Пусковой 200Мкф на 250Вольт

рабочий 40мкф на 250вольт.

Если я вместо 200 поставлю 60-100мкф на 450 вольт?
И вместо рабочег о20-30 мкф на 450 вольт?
Так можно? двигло запуститься и не сгорит? (теоретически).

Значит у тебя мотор будет работать вполсилы. 🙂 Вольты пофигу, в розетке 220 вольт, вот и ставь чтоб они не взорвались, не менее 250 вольт, а там хоть на 1000 вольт воткни, от этого не горячо не холодно.

С микрофарадами сложнее. Меньше микрофарад — меньше ток, меньше ток — слабже крутит\хуже пускатся, потому что мощность это ток умноженный на напряжение. Поэтому если ты по емкости не доберешь, считай что твой мотор из 2,2 кВт усох до 1 квт или меньше, как-то так, если не сильно умничать. 🙂

Значит у тебя мотор будет работать вполсилы. 🙂 Вольты пофигу, в розетке 220 вольт, вот и ставь чтоб они не взорвались, не менее 250 вольт, а там хоть на 1000 вольт воткни, от этого не горячо не холодно.

С микрофарадами сложнее. Меньше микрофарад — меньше ток, меньше ток — слабже крутит\хуже пускатся, потому что мощность это ток умноженный на напряжение. Поэтому если ты по емкости не доберешь, считай что твой мотор из 2,2 кВт усох до 1 квт или меньше, как-то так, если не сильно умничать.

Конденсатор для электродвигателя: советы по подбору и правила подключения пускового конденсатора

🙂
Всё понял спасибо!

220 В это действующее значение а амплитуда 310 В, поэтому кондёры надо не менее 400 В.

18.08.2011, 22:50

220 В это действующее значение а амплитуда 310 В, поэтому кондёры надо не менее 400 В.

Размах 311 вольт если быть точным. А с мотором что делать будем? Витков домотаем? 🙂 Что посоветуешь? 🙂

Если двигатель при соединении треугольником на 220в, то так сойдёт а если на 380в можно и перемотать.

Если двигатель при соединении треугольником на 220в, то так сойдёт а если на 380в можно и перемотать.

Нафига мотать ?
Есть варианты включения и треуг. и звезды на одну фазу.
Посчитал конденсаторы в зависимости от схемы включения и все.
Инет богатый. Есть книжку хорошая в электронном виду.
Середины 80-х, но электротехника не стареет.

PS. Старттопику !
Не вздумай полярные конденсаторы применить !

19.08.2011, 22:16

Если двигатель при соединении треугольником на 220в, то так сойдёт а если на 380в можно и перемотать.

У него мотор однофазный и у него всего две обмотки, т.е. ни звезды, ни треугольника, там нет и быть не может. 🙂 Что же нам делать, все-таки? 🙂 Еще есть мысли? 🙂

У него мотор однофазный и у него всего две обмотки, т.е. ни звезды, ни треугольника, там нет и быть не может. 🙂 Что же нам делать, все-таки? 🙂 Еще есть мысли? 🙂
Можно еще для начала узнать — что за станок и его модель ?

19.08.2011, 22:44

Можно еще для начала узнать — что за станок и его модель ?

Да какая разница, любой станок на 220, они все с такими моторами, сходи в любой инструментальный и посмотрина компрессоры ременные, плиткорезы, и прочее…. 🙂 Или по и-нету, чтоб ноги зря не трудить, глянь. 🙂

Да какая разница, любой станок на 220, они все с такими моторами, сходи в любой инструментальный и посмотрина компрессоры ременные, плиткорезы, и прочее…. 🙂 Или по и-нету, чтоб ноги зря не трудить, глянь. 🙂
Я немного не о том…
По этим данным можно определить двигатель и разговор будет более конструктивным.

19.08.2011, 22:53

Я немного не о том…
По этим данным можно определить двигатель и разговор будет более конструктивным.

Так там на шильдике официально написано, топикстартер же нашел уже и отписался:

"Пусковой 200Мкф на 250Вольт
рабочий 40мкф на 250вольт".

Так что спора нет, есть просто попытки показать знание абсолютно неподходящих в данном случае слов "амплитуда", "треугольник" и "звезда", ничего больше… 🙂

Так там на шильдике официально написано, топикстартер же нашел уже и отписался:

"Пусковой 200Мкф на 250Вольт
рабочий 40мкф на 250вольт".

Так что спора нет, есть просто попытки показать знание абсолютно неподходящих в данном случае слов "амплитуда", "треугольник" и "звезда", ничего больше… 🙂

Спорить даже не пытался, просто ответил человеку, что не надо ломать двигатель. 😉

А кондеры я бы поставил на большее напряжение.
Уж слишком быстро электролиты сохнут на предельных режимах…

19.08.2011, 22:59

Так там на шильдике официально написано, топикстартер же нашел уже и отписался:

"Пусковой 200Мкф на 250Вольт
рабочий 40мкф на 250вольт".

Так что спора нет, есть просто попытки показать знание абсолютно неподходящих в данном случае слов "амплитуда", "треугольник" и "звезда", ничего больше… :)Макс…вот чесно слово, взрослый мужик, грамотный, а ведёшь себя как… Неужели нельзя просто в двух словах объяснить топикстартеру, какой номинал надо поставить? Нафига эти подъёбки?

19.08.2011, 23:02

СпорУж слишком быстро электролиты сохнут на предельных режимах…

Во первых там не электролиты, электролиты повзрываются, там бумажные, МБГЧ и прочие такого плана…

Во вторых в компе с которгог ты пишешь стопудово стоит электролит после моста на 250 вольт…. 🙂 И пока не высох и взорвался, судя по всему, иначе ты бы не писал… Ни в ТВ и прочей технике так же…

Если двигатель включают уже под нагрузкой то с маленьким пусковым кондёром может не раскрутится.

Во первых там не электролиты, электролиты повзрываются, там бумажные, МБГЧ и прочие такого плана…

Во вторых в компе с которгог ты пишешь стопудово стоит электролит после моста на 250 вольт…. 🙂 И пока не высох и взорвался, судя по всему, иначе ты бы не писал… Ни в ТВ и прочей технике так же…
Ну, допустим, "МБГЧ и прочие" тоже далеко не сухие… 😉
А в БП стоял на 400 В и в новом БП — тоже…
220 мкФ, если память не изменяет. 😉
Отметил для себя, когда кулера обслуживал.

19.08.2011, 23:14

Ну, допустим, "МБГЧ и прочие" тоже далеко не сухие… 😉
А в БП стоял на 400 В и в новом БП — тоже…
220 мкФ, если память не изменяет. 😉
Отметил для себя, когда кулера обслуживал.

Ну и хорошо. Главное человек все нашел, совершенно официальную инфу, объяснения получил исчерпывающие, а "звезд" и "треугольников" у него просто нет, как и электролиты иму не нужны, не на 250, не на 400, не на 1000 вольт… 🙂 А что ему нужно у него на шильдике написано,и сколько микрофарад и сколько вольт. 🙂

Ну и хорошо. Главное человек все нашел, совершенно официальную инфу, объяснения получил исчерпывающие, а "звезд" и "треугольников" у него просто нет, как и электролиты иму не нужны, не на 250, не на 400, не на 1000 вольт… 🙂 А что ему нужно у него на шильдике написано,и сколько микрофарад и сколько вольт. 🙂
Ура !
Мы сделали это !
Мы нашли единственно верное решение ! 😀
:D:D

19.08.2011, 23:19

Ура !
Мы сделали это !
Мы нашли единственно верное решение ! 😀
:D:D

Ну дык! 🙂 Уже в третьем посте решение было найдено, между прочим, а твой пост 21ый, мой вот этот — 22, УАЗбука, одно слово. 🙂

спросил кто ставил. ставили 60-80 пусковой и рабочий 20. всё рабоало,тока медленно разгонялось и чуть упали обороты пилы(двигло перестало греться сильно ).
себе завтра на 100 мкф куплю поставлю посмотрю на результат.
Станок 2.2 квт распиловочный (циркулярная пила стационар),корвет-13.
как сказали пусковой должен быть в 2 раза больше рабочего. рабочий пока 40мкф. пусковой 100мкф поставлю срасширенным температурным режимом. иб остоял коорый от -20 до +65С. И он лежал на движке, а двигло горячее еле рука терпит…

Во первых там не электролиты, электролиты повзрываются, там бумажные, МБГЧ и прочие такого плана…

Во вторых в компе с которгог ты пишешь стопудово стоит электролит после моста на 250 вольт…. 🙂 И пока не высох и взорвался, судя по всему, иначе ты бы не писал… Ни в ТВ и прочей технике так же…

Электролиты есть и "неполярные",с теми же параметрами у них меньше габариты.

19.08.2011, 23:34

Электролиты есть и "неполярные",с теми же параметрами у них меньше габариты.

Друг, я знаю какие бывают!!! 🙂 Ты бы сначала с треугольниками и звездами разобрался, и понял, чем однофазный мотор от трехфазного отличается, а потом подсказывать будешь, лады? 🙂

Друг, я знаю какие бывают!!! 🙂 Ты бы сначала с треугольниками и звездами разобрался, и понял, чем однофазный мотор от трехфазного отличается, а потом подсказывать будешь, лады? 🙂

Тогда нечего чушь про взрывы писать!

19.08.2011, 23:47

Тогда нечего чушь про взрывы писать!

Чушь пишешь постоянно ты, а я только умные вещи пишу. 🙂 И про электролиты ты как про звезду и треугольник слышал звон, да не знаешь где он. 🙂 Учиться тебе надо, короче. 🙂

спросил кто ставил. ставили 60-80 пусковой и рабочий 20. всё рабоало,тока медленно разгонялось и чуть упали обороты пилы(двигло перестало греться сильно ).
себе завтра на 100 мкф куплю поставлю посмотрю на результат.
Станок 2.2 квт распиловочный (циркулярная пила стационар),корвет-13.
как сказали пусковой должен быть в 2 раза больше рабочего. рабочий пока 40мкф. пусковой 100мкф поставлю срасширенным температурным режимом. иб остоял коорый от -20 до +65С. И он лежал на движке, а двигло горячее еле рука терпит…
Ищи номиналы, как указано заводом. Не экспериментируй.
Емкости расчитываются не только от мощности, но и от оборотов двигателя, количества полюсов обмотки, еще кое-чего.
Другие номиналы могут привести не только к плохому запуску, но и даже торможению двигателя.

Если бы ты не знал номиналов, тогда путем подбора пришлось бы искать.
По внешним признакам — устойчивость запуска, температура и т.д.

Схема подключения и расчёт пускового конденсатора

Включение 3 фазного двигателя в бытовую сеть

Расчет емкости конденсатора асинхронного двухфазного двигателя (конденсаторный двигатель)

Однофазный асинхронный двигатель

Обмотка статора однофазного асинхронного двигателя занимает приблизительно 2/3 окружности, именно по этой причине его мощность на 1/3 меньше мощности трехфазного двигателя таких же габаритов.

Ток, протекая по обмотке статора, создает пульсирующее магнитное поле, которое можно представить как два поля, вращающиеся в разных направлениях. Поле, которое вращается в направлении ротора называется прямым полем, а второе – обратным. Они воздействуют на ротор и создают соответствующие моменты (Мпр и Мобр).

По причине разных направлений вращения эти электрические машины не могут самостоятельно совершить пуск, так как при неподвижном роторе, то есть при S=1, пусковой момент, он же Мрез, равен нолю (смотри Рисунок 1). Однако, если придать движение ротору, то прямой и обратный моменты не будут равны и двигатель продолжит вращение в том же направлении (ток, протекающий по обмотке ротора будет оказывать размагничивающее действие и при этом будет ослабляться обратное поле).

Рисунок 1 — Зависимость механических характеристик от прямого и обратного вращающих полей

Пуск двигателя с помощью пусковых устройств

Для того чтоб запустить однофазный асинхронный двигатель применяют устройства для пуска двигателя:

— Конденсатор – C;

— Резистор – R.

Пуск трехфазных асинхронных двигателей осуществляется более простым способом из-за уже имеющегося в сети сдвига фаз на 120 электрических градусов

Для получения пускового момента используют пусковую обмотку статора, которая по отношению к рабочей обмотке сдвинута на 90 электрических градусов. Применяют фазосдвигающие элементы, которые подключают к пусковой обмотке. Эта обмотка работает, обычно, около 3 первых секунд, после чего принудительно отключается вручную или с помощью автоматов. По этой причине ее изготовляют из провода меньшего сечения и с меньшим количеством витков по сравнению с рабочей обмоткой.

Пуск при помощи резистора производится при малых необходимых пусковых моментах, то есть если нагрузка на валу незначительна. Рисунок 2 иллюстрирует применение пускового а) конденсатора и б) резистора; где Р – рабочая обмотка, П – пусковая обмотка.

Рисунок 2 – Схема подключения однофазного асинхронного двигателя

Двухфазные асинхронные двигатели

Наличие конденсатора значительно улучшает характеристики двигателя, по этой причине используются двухфазные асинхронные двигатели. В них две обмотки являются рабочими, в одну из них вводится конденсатор для смещения угла между фазами на 90 градусов и создания кругового магнитного поля.

Онлайн расчет емкости конденсатора для электродвигателя

Такие двигатели называют конденсаторными.

Расчет емкости конденсатора для двигателя:

Емкость такого конденсатора определяется по формуле:

,

где – ток, протекающий в обмотке статора,

sinφ1 – сдвиг фаз между напряжение и током без конденсатора,

f– частота питающей сети,

U – напряжение сети,

n – коэффициент трансформации.

,

Где и kоб1,kоб2 — обмоточные коэффициенты,

W1, W2, — количество витков обмоток статора и ротора.

Напряжение на зажимах конденсатора выше чем напряжение сети и определяется следующей формулой:

Для повышения пусковых характеристик Существуют двигатели в одну обмотку которых ставятся два конденсатора, один из которых пусковой, второй – рабочий. Пусковой конденсатор обычно имеет емкость в разы большую чем рабочий. При этом пусковой отключается при достижении 70-80% номинальной скорости электрической машины.

Рисунок 3 – Пример подключения пары конденсаторов (конденсаторный двигатель)

Преимущества и недостатки конденсаторных двигателей

Недостатки по сравнению с трехфазным двигателем:

— Меньшая мощность;

— Увеличенное скольжение при номинальном режиме;

— Скорость вращения вала при холостом ходу ниже;

— Пониженная кратность пускового момента;

— Повышенная кратность пускового тока.

Преимущества:

— Имеют высокую эксплуатационную надежность;

— Не требуют трехфазного источника тока.

   Включение трехфазных двигателей небольшой мощности (до 1000 примерно ватт) на питание от однофазной сети 220 В подробно описано в Интернете и, как правило,  не вызывает затруднений: переключаем на «треугольник» (если на шильдике написано «220/380»), подключаем рабочий конденсатор из расчёта 6 — 7 мкФ на 100 Вт мощности двигателя, 2 конца в сеть, крутится..

   После пуска стоит подобрать рабочую ёмкость либо по отсутствию характерного гула двигателя или по примерному равенству токов в обмотках под нагрузкой  (удобно использовать измерительные клещи).
   При необходимости добавляем отключаемый пусковой конденсатор ёмкостью в 2-3 раза больше рабочего. Пусковую ёмкость подбираем по уверенному пуску.
   Для маломощных двигателей это почти всегда работает.

   Для мощных (1 — 5,5 кВт), которые в бытовых условиях используются чаще всего как привод деревообрабатывающего оборудования, возникают прежде всего проблемы с пуском: пуск холостого хода не обеспечить, пусковая ёмкость необходима значительно большей величины, значительно увеличиваются её размеры и стоимость.
   В Интернете на эту тему больше разговоров и рассуждений, чем практики.

   Решение простое: использовать в качестве пусковых встречно включённые (минус к минусу, шунт 100-200 кОм) электролитические конденсаторы.
   На практике использовались конденсаторы К50-17 ёмкостью 800-1500 мкФ на напряжение 300-400 В, в качестве рабочего — один или два  К75-17 50 мкФ на 1000 В (это такой «кирпичик» 85х50х140).
   С теорией немного не сходится, но работает.

Расчет емкости конденсатора для трехфазного двигателя

С места рвёт, даже подпрыгивает.
   В некоторых случаях двигатель начинает пускаться в произвольную сторону (это заметно по «дрожанию» ротора в момент пуска) — тогда пусковую ёмкость нужно уменьшить.
   Из возможных пускателей наиболее удобным оказался ПНВС10 — три группы контактов, одна из них размыкается при отпускании пусковой кнопки. Можно использовать и ПНВ30 с соответствующей доработкой.
   В итоге вся конструкция  имеет габарит примерно 20х20х15 см.

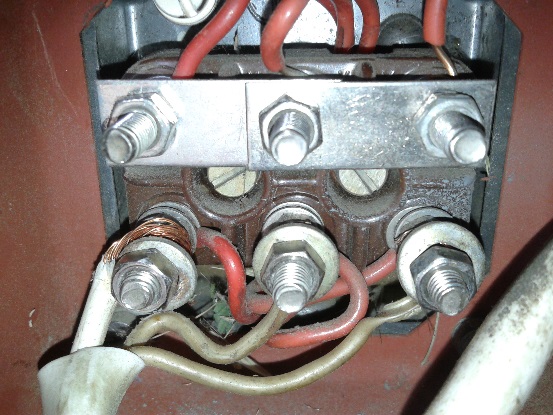

   Если двигатель на 380 В и из него выходят 3 конца — придётся снять передний щит, найти общую точку обмоток, рассоединить и вывести их наружу для того, что бы переключить двигатель на треугольник. Важно при этом не перепутать начала-концы обмоток. Собранную схему до дальнейшего монтажа неплохо проверить включением двигателя на 3 фазы 220 В (хотя, если у Вас нет 3-х фазного 380, нет и 3-х фазного 220…).
   Таким способом на одну фазу было переведено значительное количество двигателей — отказов и замечаний не было.

   При эксплуатации двигателя необходимо учитывать следующее:
— работа однофазного двигателя без нагрузки — наиболее тяжёлый режим,
— при пуске обмотки двигателя испытывают значительную перегрузку, поэтому не рекомендуется делать больше трёх пусков подряд,
— блок конденсаторов всегда должен быть закрыт для исключения разбрызгивания электролита при аварийной ситуации (это необходимо делать и при пробных пусках в процессе работ по монтажу и настройке),
— при использовании  пускателей ПНВ выключать двигатель необходимо только кнопкой «стоп» пускателя, это же надо делать при пропадании напряжения в сети в процессе эксплуатации.
   Проблемы с пуском у проверенного и установленного на место двигателя могут возникать, как правило, в трёх случаях:
— слишком тонкий и длинный сетевой провод,
— напряжение в сети меньше 180 В,
— перетянут приводной ремень.

Успехов в работе.

как рассчитать ёмкость конденсаторов для запоска 3х фазного электродвигателя в однофазной сети? Расчет конденсаторов для 3х фазных двигателей


Включение 3-х фазного двигателя в однофазную сеть

Среди разных методов пуска трехфазных электродвигателей в однофазную сеть, более обычный базируется на подключении третьей обмотки через фазосдвигающий конденсатор. Нужная мощность развиваемая движком в данном случае составляет 50…60% от его мощности в трехфазном включении. Не все трехфазные электродвигатели, однако, хорошо работают при подключении к однофазной сети. Среди таких электродвигателей можно выделить, к примеру, с двойной секцией короткозамкнутого ротора серии МА. В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует дать предпочтение движкам серий А, АО, АО2, АПН, УАД и др.

Для обычной работы электродвигателя с конденсаторным запуском нужно, чтоб емкость применяемого конденсатора изменялась зависимо от числа оборотов. На практике это условие выполнить достаточно трудно, потому употребляют двухступенчатое управление движком. При пуске мотора подключают два конденсатора, а после разгона один конденсатор отключают и оставляют только рабочий конденсатор.

1.2.  Расчет характеристик и частей электродвигателя.

Если, к примеру, в паспорте электродвигателя обозначено напряжение его питания 220/380, то движок включают в однофазную сеть по схеме, представленной на рис. 1

Схема включения трехфазного электродвигателя в сеть 220 В

С р – рабочий конденсатор;С п – пусковой конденсатор;П1 – пакетный выключатель

После включения пакетного выключателя П1 замыкаются контакты П1.1 и П1.2, после чего нужно сразу надавить кнопку “Разгон”. После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется методом переключения фазы на его обмотке переключателем SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток мотора в “ треугольник” определяется по формуле:

, гдеСр – емкость рабочего конденсатора в мкФ;I – потребляемый электродвигателем ток в А;U -напряжение в сети, В

А в случае соединения обмоток мотора в “звезду” определяется по формуле:

, гдеСр – емкость рабочего конденсатора в мкФ;I – потребляемый электродвигателем ток в А;U -напряжение в сети, В

Потребляемый электродвигателем ток в выше приведенных формулах, при известной мощности электродвигателя, можно вычислить из последующего выражения:

, гдеР – мощность мотора в Вт, обозначенная в его паспорте;h – КПД;cos j – коэффициент мощности;U -напряжение в сети, В

Емкость пускового конденсатора Сп выбирают в 2..2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети. Для сети 220 В лучше использовать конденсаторы типа МБГО, МБПГ, МБГЧ с рабочим напряжением 500 В и выше. При условии краткосрочного включения в качестве пусковых конденсаторов можно использовать и электролитические конденсаторы типа К50-3, ЭГЦ-М, КЭ-2 с рабочим напряжением более 450 В. Для большей надежности электролитические конденсаторы соединяют поочередно, соединяя меж собой их минусовые выводы, и шунтируют диодами (рис. 2)

Схема соединения электролитических конденсаторов для использования их в качестве пусковых конденсаторов.

Общая емкость соединенных конденсаторов составит (С1+С2)/2.

На практике величину емкостей рабочих и пусковых конденсаторов выбирают зависимо от мощности мотора по табл. 1

Таблица 1. Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя зависимо от его мощности при включении в сеть 220 В.

Мощность трехфазного мотора, кВт Малая емк

Включение 3-х фазного двигателя в однофазную сеть

Среди разных методов пуска трехфазных электродвигателей в однофазную сеть, более обычный базируется на подключении третьей обмотки через фазосдвигающий конденсатор. Нужная мощность развиваемая движком в данном случае составляет 50…60% от его мощности в трехфазном включении. Не все трехфазные электродвигатели, однако, хорошо работают при подключении к однофазной сети. Среди таких электродвигателей можно выделить, к примеру, с двойной секцией короткозамкнутого ротора серии МА. В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует дать предпочтение движкам серий А, АО, АО2, АПН, УАД и др.

Для обычной работы электродвигателя с конденсаторным запуском нужно, чтоб емкость применяемого конденсатора изменялась зависимо от числа оборотов. На практике это условие выполнить достаточно трудно, потому употребляют двухступенчатое управление движком. При пуске мотора подключают два конденсатора, а после разгона один конденсатор отключают и оставляют только рабочий конденсатор.

1.2.  Расчет характеристик и частей электродвигателя.

Если, к примеру, в паспорте электродвигателя обозначено напряжение его питания 220/380, то движок включают в однофазную сеть по схеме, представленной на рис. 1

Схема включения трехфазного электродвигателя в сеть 220 В

С р – рабочий конденсатор;
С п – пусковой конденсатор;
П1 – пакетный выключатель

После включения пакетного выключателя П1 замыкаются контакты П1.1 и П1.2, после чего нужно сразу надавить кнопку “Разгон”. После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется методом переключения фазы на его обмотке переключателем SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток мотора в “ треугольник” определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U -напряжение в сети, В

А в случае соединения обмоток мотора в “звезду” определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U -напряжение в сети, В

Потребляемый электродвигателем ток в выше приведенных формулах, при известной мощности электродвигателя, можно вычислить из последующего выражения:

, где
Р – мощность мотора в Вт, обозначенная в его паспорте;
h – КПД;
cos j – коэффициент мощности;
U -напряжение в сети, В

Емкость пускового конденсатора Сп выбирают в 2..2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети. Для сети 220 В лучше использовать конденсаторы типа МБГО, МБПГ, МБГЧ с рабочим напряжением 500 В и выше. При условии краткосрочного включения в качестве пусковых конденсаторов можно использовать и электролитические конденсаторы типа К50-3, ЭГЦ-М, КЭ-2 с рабочим напряжением более 450 В. Для большей надежности электролитические конденсаторы соединяют поочередно, соединяя меж собой их минусовые выводы, и шунтируют диодами (рис. 2)

Схема соединения электролитических конденсаторов для использования их в качестве пусковых конденсаторов.

Общая емкость соединенных конденсаторов составит (С1+С2)/2.

На практике величину емкостей рабочих и пусковых конденсаторов выбирают зависимо от мощности мотора по табл. 1

Таблица 1. Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя зависимо от его мощности при включении в сеть 220 В.

Мощность трехфазного мотора, кВт Малая емкость рабочего конденсатора Ср, мкФ Малая емкость пускового конденсатора Ср, мкФ
0,4
0,6
0,8
1,1
1,5
2,2
40
60
80
100
150
230
80
120
160
200
250
300

Необходимо подчеркнуть, что у электродвигателя с конденсаторным запуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток на 20…30 % превосходящий номинальный. В связи с этим, если движок нередко используется в недогруженном режиме либо вхолостую, то в данном случае емкость конденсатора Ср следует уменьшить. Может случиться, что во время перегрузки электродвигатель тормознул, тогда для его пуска опять подключают пусковой конденсатор, сняв нагрузку полностью либо снизив ее до минимума.

Емкость пускового конденсатора Сп можно уменьшить при пуске электродвигателей на холостом ходу либо с маленькой нагрузкой. Для включения, к примеру, электродвигателя АО2 мощностью 2,2 кВт на 1420 об/мин можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В данном случае электродвигатель уверенно запускается при маленький нагрузке на валу.

1.3.  Переносной универсальный блок для запуска трехфазных электродвигателей мощностью около 0,5 кВт от сети 220 В.

Для пуска электродвигателей разных серий, мощностью около 0,5 кВт, от однофазной сети без реверсирования, можно собрать переносной универсальный пусковой блок (рис. 3)

Схема переносного универсального блока для запуска трехфазных электродвигателей мощностью около 0,5 кВт от сети 220 В без реверса.

При нажатии на кнопку SB1 срабатывает магнитный пускатель КМ1 (переключатель SA1 замкнут) и собственной контактной системой КМ 1.1, КМ 1.2 подключает электродвигатель М1  к сети 220 В. Сразу с этим 3-я контактная группа КМ 1.3 замыкает кнопку SB1. После полного разгона мотора переключателем SA1 отключают пусковой конденсатор С1. Остановка мотора осуществляется нажатием на кнопку SB2.

1.3.1.  Детали.

В устройстве используется электродвигатель А471А4 (АО2-21-4) мощностью 0,55 кВт на 1420 об/мин и магнитный пускатель типа ПМЛ, рассчитанный на переменный ток напряжением 220 В. Кнопки SB1 и SB2 – спаренные типа ПКЕ612. В качестве тумблера SA1 используется переключатель Т2-1. В устройстве постоянный резистор R1 – проволочный, типа ПЭ-20, а резистор R2 типа МЛТ-2. Конденсаторы С1 и С2 типа МБГЧ на напряжение 400 В. Конденсатор С2 составлен из параллельно соединенных конденсаторов по 20 мкФ 400 В. Лампа HL1 типа КМ-24 и 100 мА.

Пусковое устройство смонтировано в железном корпусе размером 170х140х50 мм (рис. 4)

1 – корпус
2 – ручка для переноски
3 – сигнальная лампа
4 – переключатель отключения пускового конденсатора
5 – кнопки “Запуск” и “Стоп”
6 – доработанная электровилка
7 – панель с гнездами разъема

На верхней панели корпуса размещены кнопки “Запуск” и “Стоп” – сигнальная лампа и переключатель для отключения пускового конденсатора. На фронтальной панели корпуса устройства находится разъем для подключения электродвигателя.

Для отключения пускового конденсатора можно использовать дополнительное реле К1, тогда надобность в тумблере  SA1 отпадает, а конденсатор будет отключаться автоматом (рис.5)

Схема пускового устройства с автоматическим отключением пускового конденсатора.

При нажатии на кнопку SB1 срабатывает реле К1 и контактной парой К1.1 включает магнитный пускатель КМ1, а К1.2 – пусковой конденсатор Сп. Магнитный пускатель КМ1 само блокируется при помощи собственной контактной пары КМ 1.1, а контакты КМ 1.2 и КМ 1.3 подсоединяют электродвигатель к сети. Кнопку “Запуск” держат нажатой до полного разгона мотора, а после отпускают. Реле К1 обесточивается и отключает пусковой конденсатор, который разряжается через резистор R2. В это время магнитный пускатель КМ 1 остается включенным и обеспечивает питание электродвигателя в рабочем режиме. Для остановки электродвигателя следует нажать кнопку “Стоп”. В улучшенном пусковом устройстве по схеме рис.5, можно использовать реле типа МКУ-48 либо ему схожее.

2. Внедрение электролитических конденсаторов в схемах пуска электродвигателей.

При включении трехфазных асинхронных электродвигателей в однофазную сеть, обычно используют простые бумажные конденсаторы. Но практика показала, что вместо массивных бумажных конденсаторов можно использовать оксидные (электролитические) конденсаторы, которые имеют наименьшие габариты и более доступны в плане покупки. Схема эквивалентной замены обычного бумажного конденсатора дана на рис. 6

Схема задмены бумажного конденсатора (а) электролитическим (б, в).

Положительная полуволна переменного тока проходит через цепочку VD1, С2, а отрицательная VD2, С2. Исходя из этого можно использовать оксидные конденсаторы с допустимым напряжением вдвое наименьшим, чем для обычных конденсаторов той же емкости. К примеру, если в схеме для однофазной сети напряжением 220 В употребляется бумажный конденсатор на напряжение 400 В, то при его подмене, по вышеприведенной схеме, можно использовать электролитический конденсатор на напряжение 200 В. В приведенной схеме емкости обоих конденсаторов схожи и выбираются аналогично методике выбора бумажных конденсаторов для пускового устройства.

2.1. Включение трехфазного мотора в однофазовую сеть с внедрением электролитических конденсаторов.

Схема включения трехфазного мотора в однофазную сеть с внедрением электролитических конденсаторов приведена на рис.7.

Схема включения трехфазного мотора в однофазовую сеть с помощью электролитических конденсаторов.

В приведенной схеме, SA1 – тумблер направления вращения мотора, SB1 – кнопка разгона мотора, электролитические конденсаторы С1 и С3 используются для запуска мотора, С2 и С4 – во время работы.

Подбор электролитических конденсаторов в схеме рис. 7 лучше создавать при помощи токоизмерительных клещей. Определяют токи в точках А, В, С и достигает равенства токов в этих точках методом ступенчатого подбора емкостей конденсаторов. Замеры проводят при нагруженном движке в том режиме, в каком подразумевается его эксплуатация. Диоды VD1 и VD2 для сети 220 В выбираются с оборотным очень допустимым напряжением более 300 В. Наибольший прямой ток диода находится в зависимости от мощности мотора. Для электродвигателей мощностью до 1 кВт подходят диоды Д245, Д245А, Д246, Д246А, Д247 с прямым током 10 А. При большей мощности мотора от 1 кВт до 2 кВт необходимо взять большие диоды с подходящим прямым током, либо поставить несколько меньших диодов параллельно, установив их на радиаторы.

Следует обратить ВНИМАНИЕ на то, что при перегрузке диода может произойти его пробой и через электролитический конденсатор потечет переменный ток, что может привести к его нагреву и взрыву.

3. Включение мощных трехфазных движков в однофазную сеть.

Конденсаторная схема включения трехфазных движков в однофазовую сеть позволяет получить от мотора менее 60% от номинальной мощности, в то время как предел мощности электрифицированного устройства ограничивается 1,2 кВт. Этого очевидно недостаточно для работы электрорубанка либо электрической пилы, которые обязаны иметь мощность 1,5…2 кВт. Неувязка в этом случае может быть решена внедрением электродвигателя большей мощности, к примеру, с мощностью 3…4 кВт. Такового типа движки рассчитаны на напряжение 380 В, их обмотки соединены «звездой» и в клеммной коробке содержится всего 3 вывода. Включение такового мотора в сеть 220 В приводит к понижению номинальной мощности мотора в 3 раза и на 40 % при работе в однофазовой сети. Такое понижение мощности делает движок неприменимым для работы, но может быть применено для раскрутки ротора вхолостую либо с малой нагрузкой. Практика указывает, что большая часть электродвигателей уверенно разгоняется до номинальных оборотов, и в данном случае пусковые токи не превосходят 20 А.

3.1.  Доработка трехфазного мотора.

Более просто можно выполнить перевод мощного трехфазного мотора в рабочий режим, если переработать его на однофазовый режим работы, получая при всем этом 50 % номинальной мощности. Переключение мотора в однофазный режим требует его доработки. Вскрывают клеммную коробку и определяют, с какой стороны крышки корпуса мотора подходят выводы обмоток. Отворачивают болты крепления крышки и вынимают ее из корпуса мотора. Находят место соединения 3-х обмоток в общую точку и подпаивают к общей точке дополнительный проводник с сечением, подходящим сечению провода обмотки. Скрутку с подпаянным проводником изолируют изолентой либо поливинилхлоридной трубкой, а дополнительный вывод протягивают в клеммную коробку. После чего крышку корпуса устанавливают на место.

Схема коммутации электродвигателя в данном случае будет иметь вид, показанный на рис. 8.

Схема коммутации обмоток трехфазного электродвигателя для включения в однофазовую сеть.

Во время разгона мотора используется соединение обмоток «звездой» с подключением фазосдвигающего конденсатора Сп. В рабочем режиме в сеть остается включенной только одна обмотка, и вращение ротора поддерживается пульсирующим магнитным полем. После переключения обмоток конденсатор Сп разряжается через резистор Rр. Работа представленной схемы была опробована с движком типа АИР-100S2Y3 (4 кВт, 2800 об/мин), установленном на самодельном деревообрабатывающем станке и показала свою эффективность.

3.1.1.  Детали.

В схеме коммутации обмоток электродвигателя, в качестве коммутационного устройства SA1 следует использовать пакетный тумблер на рабочий ток более 16 А, к примеру, тумблер типа ПП2-25/Н3 (двухполюсный с нейтралью, на ток 25 А). Тумблер SA2 может быть любого типа, но на ток более 16 А. Если реверс мотора не требуется, то этот тумблер SA2 можно исключить из схемы.

Недостатком предложенной схемы включения мощного трехфазного электродвигателя в однофазную сеть можно считать чувствительность мотора к перегрузкам. Если нагрузка на валу достигнет половины мощности мотора, то может произойти понижение скорости вращения вала прямо до полной его остановки. В данном случае снимается нагрузка с вала мотора. Тумблер переводится поначалу в положение «Разгон», а позже в положение «Работа» и продолжают последующую работу.

Пуск трёхфазного двигателя без конденсаторов: 4 схемы

Асинхронные электродвигатели просты по конструкции, дешевы, массово применяются в различных производствах. Не обходятся без них домашние мастера, запитывая их от 220 вольт с пусковыми и рабочими емкостями.

Но, есть альтернативный вариант. Это — подключение трёхфазного двигателя к однофазной сети без конденсаторов, который тоже имеет право на существование.

Ниже я показываю 4 схемы реализации такого проекта. Вы можете выбрать для себя любой из них, более подходящий под ваши личные интересы и местные условия эксплуатации.

Содержание статьи

С этой темой я впервые столкнулся в конце 1998 года, когда к нам в электролабораторию РЗА пришел друг связист с журналом Радио за №6 от 1996 года и показал статью про безконденсаторный запуск.

Мы сразу решили испытать ее в деле, благо все детали, включая тиристоры и подходящий двигатель, у нас имелись. Как раз был перерыв на обед.

Для проверки спаяли электронный блок навесным монтажом. Справились где-то меньше, чем за час. Схема заработала практически без наладки. Оставили ее для наждака.

Порадовали маленькие габариты блока и отсутствие необходимости подбирать конденсаторы. Особых отличий в потере мощности по сравнению с конденсаторным пуском замечено не было.

Принципы работы электронной схемы: запуск трехфазного асинхронного электродвигателя без конденсаторов

Для подключения в однофазную сеть по этому методу подойдет любой асинхронный движок типового исполнения.

Асинхронный двигатель

Автор Голик обращает внимание, что обороты ротора в минуту должны составлять не 3000, а 1500. Связано это с конструкцией обмоток статора.

Характеристики электродвигателя

Мощность устройства ограничена электрическими характеристиками силовых диодов и тиристоров — 10 ампер с величиной обратного напряжения более 300 вольт.

Три обмотки статора необходимо подключать по схеме треугольника.

Схема статора

Их выводы собираются на клеммной колодке тремя последовательными перемычками.

Схема подключения обмоток

Напряжение 220 вольт подключается через защитный автоматический выключатель параллельно одной обмотке, назовем ее «A». Две другие оказываются последовательно соединенными между собой и параллельно — с ней.

Обозначим их «B» и «C». На выводы одной из них, например, «B» подключается электронный блок. Назовем его ключом «k».

Представим, что ее контакт всегда разомкнут, а напряжение подано. Тогда по цепочкам «A» и «B+C» станут протекать токи Ia и Ib+c. Мы знаем, что сопротивление всех обмоток статора (резистивно-индуктивное) одинаково.

Поэтому в цепи «A» ток станет в два раза превышать вектор Ib+c, а по фазе они будут совпадать.

Принцип работы электронного ключа

Каждый из этих токов создаст вокруг себя магнитный поток. Но, они не смогут в этой ситуации привести во вращение ротор.

Чтобы электродвигатель стал работать, необходимо сдвинуть по углу два этих магнитных потока (или токи между собой). Эту функцию в нашем случае выполняет электронный ключ.

Его конструкция собрана так, что он кратковременно замыкается, а затем размыкается, шунтируя обмотку «B».

Виды токов

Для этого процесса выбирается момент времени, когда синусоида напряжения достигает максимального амплитудного значения, а сила тока в обмотке «C», ввиду ее индуктивного сопротивления, минимальна.

Резкое закорачивание сопротивления «B» в цепи «B+C» создает бросок тока через замкнутый электронный контакт по виткам обмотки «C», который быстро возрастает и затем снижается под влиянием уменьшения амплитуды напряжения до нуля.

Между токами в обмотках «A» и «C» образуется временной сдвиг, обозначенный буквой φ. За счет возникновения этого угла сдвига фаз создается суммирующий магнитный поток, начинающий раскрутку ротора двигателя.

Форма тока в обмотке «C» при работе электронного ключа отличается от гармоничной синусоиды, но она не мешает создать на валу ротора крутящий момент.

При переходе полуволны синусоиды напряжения в область отрицательных значений картина повторяется, а двигатель продолжает раскручиваться дальше.

Электронная схема В Голик: устройство запуска трехфазных электродвигателей на доступной элементной базе

Схема двунаправленного электронного ключа

Силовая выходная часть электронного ключа, осуществляющая коммутацию обмотки, выполнена на двух мощных диодах (VD1, VD2) и тиристорах (VS1, VS2), включенных по схеме обычного моста.

Однако здесь они выполняют другую задачу: своими плечами из одного тиристора и диода поочередно шунтируют обмотку подключенного электродвигателя при достижении амплитудного значения синусоиды напряжения на схеме.

За счет такого подключения создан электронный ключ двунаправленного действия, реагирующий на положительную и отрицательную полуволну гармоники.

Диодами VD3 и VD4 осуществляется двухполупериодное напряжение сигнала, поступающего на цепи управления. Оно ограничивается и стабилизируется резистором R1 и стабилитроном VD5.

Сигналы на открытие тиристоров электронного ключа поступают от биполярных транзисторов (VT1 и VT2).

Переменный резистор R7 с номиналом на 10 килоом предназначен для регулировки момента открытия силового тиристора. Когда его ползунок установлен в минимальное положение сопротивления, то электронный ключ срабатывает при наибольшем напряжении амплитуды на обмотке B.

Максимальное введение сопротивления резистора R7 закрывает электронный ключ.

Запуск схемы осуществляют при положении ползунка R7, соответствующем максимальному сдвигу фаз токов между обмотками. После этого его сдвигают, определяют наиболее устойчивый режим работы, который зависит от приложенной нагрузки и мощности двигателя.

Все электронные детали со своими номиналами приведены на схеме. Они не являются дефицитными. Их можно заменить любыми другими элементами, соответствующими по электрическим характеристикам.

Вариант их размещения на электронной печатной плате показан на картинке. Регулировочный резистор R7 показан справа двумя подключенными проводами, синим и коричневым. Сам он не виден на фото.

Электронная плата

Силовая часть, созданная для работы с электродвигателями небольшой мощности, может выполняться без радиаторов охлаждения, как показано здесь. Если же диоды и тиристоры работают на пределе своих возможностей, то теплоотвод обязателен.

Электронный блок ключа работает под напряжением сети 220 вольт. Его детали должны быть надежно заизолированы и защищены от случайного прикосновения человеком. Меры безопасности от поражения электрическим током необходимо соблюдать.

2 схемы подключения трехфазного двигателя к однофазной сети без конденсаторов автора В Бурлако: в чем отличия

Здесь я полагаюсь на информацию из интернета, ибо вижу, что в принципе конструкции рабочие, а принципы управления токами в обмотках те же, что предложил В Голик.

Кстати, авторы статей ссылаются на автомобильный украинский журнал «Сигнал» №4 за 1999 год. Пришлось поискать его в интернете. Однако разочаровался, там оказалась полностью перепечатанная статья из журнала Радио под авторством В Голик. Вот так…

Если знаете, где можно найти первоисточник на эту информацию, то сообщите в комментариях.

Электронные ключи, выполненные по технологии Бурлако, работают так же. Они просто выполнены из других, более усовершенствованных полупроводников, как и силовая часть.

Схема запуска асинхронного двигателя от симисторного электронного ключа: усовершенствование конструкции В Голик

Картинка подключения трехфазного электродвигателя упростилась. Вместо двунаправленного силового блока из двух тиристоров и диодов здесь работает один симистор VS1 серии ТС-2-10.

Электронный ключ на симисторе

Он также шунтирует одну обмотку «B» в момент достижения синусоидой напряжения амплитудного значения, когда ток параллельной цепочки минимален.

При этом создается сдвиг фаз токов в параллельных обмотках, как и в предыдущей схеме, порядка 50-80 угловых градусов, что достаточно для вращения ротора.

Работой симитора VS1 управляет ключ, выполненный на симметричном динисторе VS2 для каждого полупериода гармоники напряжения. Он получает команды от фазосдвигающей цепочки, выполненной из резистивно-емкостных элементов.

Сдвиг фазы сигнала конденсатором C дополняется общим сопротивлением R1+R2. Подстроечный резистор R2 на 68 кОм работает как R7 в предыдущей схеме, регулируя время заряда конденсатора и, соответственно, момент подключения VS2, а через него VS1 в работу.

Рекомендации автора по сборке и наладке

Схема испытывалась и предназначена для работы с электродвигателями, раскручивающими ротор до 1500 оборотов в минуту с электрической мощностью 0,5÷2,2 кВт.

На устройствах электронных ключей, работающих с мощными электродвигателями, необходимо обеспечивать теплоотвод с симистора VS1.

При наладке устройства обращают внимание на оптимальную подгонку угла сдвига фаз токов между обмотками, когда двигатель запускается и работает нормально: без шума, гула и вибраций. Для этого может потребоваться изменение номиналов у элементов фазосдвигающей цепочки.

Семисторы можно использовать другой марки. Важно, чтобы они соответствовали электрическим характеристикам. Вместо DB3 допустимо установить отечественный динистор KP1125.

Схема безконденсаторного запуска электродвигателей с большими пусковыми моментами

Она же хорошо подходит под управление двигателями, собранными для вращения со скоростью 3000 оборотов в минуту. С этой целью у нее изменена система подключения обмоток с треугольника на разомкнутую звезду.

На картинке ниже их полярность показана точками.

Схема разомкнутой звезды

В этой ситуации создается больший крутящий момент для запуска ротора.

Рассматриваемая схема отличается от предыдущей дополнительным электронным ключом, подключенным к обмотке «A», создающим дополнительно сдвиг фазы тока. Он необходим для трудных условий работы.

Рекомендации автора по наладке и работе не изменились.

Преимущества схемы тиристорного преобразователя: автор В Соломыков

Эта разработка позволяет максимально эффективно сохранить мощность асинхронного двигателя при его подключении в однофазную сеть. Она является прообразом современных частотных преобразователей, но выполнена на старой и доступной элементной базе.

Тиристорный преобразователь позволяет сделать формы напряжений на каждой фазе очень похожими на идеальные, гармоничные синусоиды, под которые и создается асинхронный электродвигатель.

Питание от сети 220 вольт происходит через защиту — автоматический выключатель SF1 и диодный мост на базе Д233В.

Схема тиристорного преобразователя

Силовые выходные цепи образуются работой тиристорных ключей VS1-VS6.

Сдвиг фаз токов для питания каждой обмотки двигателя своим напряжением создается работой двух микросхем:

  1. DD1 — К176ЛЕ5;
  2. DD2 — К176 ИР2.

Они формируют такты сдвига напряжений сигналов в регистрах, а их сочетания подаются на входы управления тиристорами VS1÷VS6 через индивидуальные транзисторы VT1÷VT6 по запланированной временной диаграмме.

Логическая часть

Микросхема К176ИР2 вырабатывает по 2 раздельных 4-х разрядных регистра сдвига с четырьмя выходами Q от любого триггера. Каждый триггер двухступенчатый, типа D.

Ввод данных в регистр происходит через вход D. Также имеется вход для тактовых импульсов типа C. Они поступают через вход D 1-го триггера, а затем смещаются по ходу вправо на один такт.

Обнуление данных на выходе регистра Q происходит при поступлении на вход R (асинхронный сброс) напряжения логического уровня.

Логика К176ИР2К176ИР2

Таблица данных К176ИР2 и состояний регистров

Число разрядов

4х2

Входы

Выход

Сторона сдвига

Направо

C

D

R

Q0

Qn

Тип ввода

Последовательно

H

Н

H

Qn-1

Тип вывода

Параллельно

B

H

B

Qn-1

Тактовая частота

2,5MHz

X

H

Q1

Qn не меняется

Рабочая температура

-45÷+85

X

X

B

H

H

Работой микросхемы К176ИР2 управляет элементы DD1 на сборке К176ЛЕ5.

К176ЛЕ5

Они обеспечивают подачу импульсов на управляющие электроды тиристоров по следующей временной диаграмме.

Диаграмма работы тиристоров

Силовая часть схемы, принципы ее управления и наладки

При подаче напряжения на схему обнуляется регистр сдвига микросхемы DD2 до окончания заряда емкости C2 по цепочке через R5. В момент заряда срабатывает логический элемент DD1.1, разрешающий сдвиг импульса регистру DD2.

При переходе регистра в положение «логической 1» подается сигнал на базу его биполярного транзистора (VT1÷VT6). Последний открывается и подает команду на управляющий электрод своего тиристора.

В результате работы этой цепочки между выходными силовыми клеммами создается трехфазное напряжение (довольно близкое к синусоидальной форме) со сдвигом векторов между собой на 120 градусов.

Асинхронный двигатель, работающий по этой схеме, развивает наибольшую мощность по сравнению с тремя предыдущими вариантами.

Частота коммутации тиристоров подбирается экспериментально при наладке за счет выбора номиналов емкостей С4, С5, С6. Их номиналы зависят от мощности электродвигателя.

Емкость конденсаторов предварительно рассчитывают по формуле:

С = 0.01P (Вт) / n ∙ 1 / 30n (мкФ).

При номинальной частоте вращения ротора выставляют n=1.

Резисторы R3 и R4 после окончания настройки устройства демонтируют, а вместо R4 запаивают конденсатор с емкостью 0,68 микрофарад.

Затем к точкам A и B припаивают регулировочный резистор на 15 килоом. Его назначение — точное выставление частоты вращения ротора у двигателя.

Все четыре схемы, которые я привел, не содержат дефицитных деталей и могут быть собраны в домашних условиях людьми с начальным уровнем навыков электрика.

Для продвинутых мастеров могу порекомендовать схему, по которой выполнил подключение трехфазного двигателя к однофазной сети без конденсаторов на современной электронной базе владелец сайта Радиокот.

Он фактически собрал частотный преобразователь, которому отдал много времени. К тому же простым паяльником и обычным цифровым мультиметром там отделаться не получится. Нужны практические навыки, специальный инструмент, осциллограф для наладки.

Все это я написал, чтобы подвести вас к выводу: запустить асинхронный двигатель на 3 фазы в сеть 220 вольт без потерь мощности можно только через промышленный частотный преобразователь.

Рекомендую посмотреть два коротких видеоролика по этой теме и сравнить результат.

Видео владельца Kick Ass с самодельным регулятором по схеме В Голик.

Видео владельца Capricorn WorkShop о самом простом частотном преобразователе.

Выводы сделайте сами. А если остались еще вопросы и неясности, или заметили случайную ошибку, то воспользуйтесь разделом комментариев. Обязательно обсудим.

Схема подключения трехфазного электродвигателя 380в на 220в через конденсатор

электродвигатель

электродвигатель

Бывает, что в руки попадает трехфазный электродвигатель. Именно из таких двигателей изготавливают самодельные циркулярные пилы, наждачные станки и разного рода измельчители. В общем, хороший хозяин знает, что можно с ним сделать. Но вот беда, трехфазная сеть в частных домах встречается очень редко, а провести ее не всегда бывает возможным. Но есть несколько способов подключить такой мотор к сети 220в.

Следует понимать, что мощность двигателя при таком подключении, как бы вы ни старались — заметно упадет. Так, подключение «треугольником» использует только 70% мощности двигателя, а «звездой» и того меньше — всего 50%.

В связи с этим двигатель желательно иметь помощнее.

Важно! Подключая двигатель, будьте предельно осторожны. Делайте все не спеша. Меняя схему, отключайте электропитание и разряжайте конденсатор электролампой. Работы производите как минимум вдвоем.

Итак, в любой схеме подключения используются конденсаторы. По сути, они выполняют роль третьей фазы. Благодаря ему, фаза к которой подключен один вывод конденсатора, сдвигается ровно настолько, сколько необходимо для имитации третьей фазы. Притом что для работы двигателя используется одна емкость (рабочая), а для запуска, еще одна (пусковая) в параллель с рабочей. Хотя не всегда это необходимо.

Например, для газонокосилки с ножом в виде заточенного полотна, достаточно будет агрегата 1 кВт и конденсаторов только рабочих, без надобности емкостей для запуска. Обусловлено это тем, что двигатель при запуске работает на холостом ходу и ему хватает энергии раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, которое дает первоначальную нагрузку на вал, то тут без дополнительных банок конденсаторов для запуска не обойтись. Кто-то может сказать: «а почему не подсоединить максимум емкости, чтобы мало не было?» Но не все так просто. При таком подключении мотор будет сильно перегреваться и может выйти из строя. Не стоит рисковать оборудованием.

Важно! Какой бы емкости ни были конденсаторы, их рабочее напряжение должно быть не ниже 400в, в противном случае они долго не проработают и могут взорваться.

Рассмотрим сначала как подключается трехфазный двигатель в сеть 380в.

Трехфазные двигатели бывают, как с тремя выводами — для подключения только на «звезду», так и с шестью соединениями, с возможностью выбора схемы ― звезда или треугольник. Классическую схему можно видеть на рисунке. Здесь на рисунке слева изображено подключение звездой. На фото справа, показано как это выглядит на реальном брне мотора.

трехфазный двигатель

трехфазный двигатель

трехфазный двигатель

трехфазный двигатель











Видно, что для этого необходимо установить специальные перемычки на нужные вывода. Эти перемычки идут в комплекте с двигателем. В случае когда имеется только 3 вывода, то соединение в звезду уже сделано внутри корпуса мотора. В таком случае изменить схему соединения обмоток попросту невозможно.

Некоторые говорят, что так делали для того, чтобы рабочие не воровали агрегаты по домам для своих нужд.  Как бы там ни было, такие варианты двигателей, можно с успехом использовать для гаражных целей, но мощность их будет заметно ниже, чем соединенных треугольником.

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

схема подключения

схема подключения

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

Рис. 1

рис 1

рис 1

электродвигатель

электродвигатель

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.







На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

электродвигатель

электродвигатель

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

электродвигатель

электродвигатель

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Реверс.

Иногда возникает необходимость менять направление вращения электродвигателя. Такая возможность есть и у двигателей на 380в, используемых в однофазной сети. Для этого нужно сделать так, чтобы конец конденсатора, подключенный к отдельной обмотке, оставался неразрывным, а другой мог перебрасываться с одной обмотки, где подключен «ноль», к другой где — «фаза».

Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Более подробно можно увидеть на рисунке.

схема

схема

Важно! Существуют электродвигатели трехфазные на 220в. У них каждая обмотка рассчитана на 127в и при подключении в однофазную сеть по схеме «треугольник» ― двигатель просто сгорит. Чтобы этого не произошло, такой мотор в однофазную сеть следует подключать только по схеме — «звезда».









Формула расчета емкости конденсатора для трехфазного двигателя

Для включения трехфазного электродвигателя (что такое электродвигатель ➠) в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.

Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый (пусковой) конденсатор 2, который необходим для увеличения пускового момента.

Пусковая емкость конденсаторов

После пуска двигателя конденсатор 2 отключают.

Рабочую емкость конденсаторного двигателя для частоты 50 Гц определяют по формулам:

где Ср — рабочая емкость при номинальной нагрузке, мкФ;
Iном — номинальный ток фазы двигателя, А;
U — напряжение сети, В.

Нагрузка двигателя с конденсатором не должна превышать 65—85% номинальной мощности, указанной на щитке трехфазного двигателя.

Если пуск двигателя происходит без нагрузки, то пусковая емкость не требуется — рабочая емкость будет в то же время пусковой. В этом случае схема включения упрощается.

При пуске двигателя под нагрузкой, близкой к номинальному моменту необходимо иметь пусковую емкость Сп = (2,5 ÷ 3) Ср.

Выбор конденсаторов по номинальному напряжению производят по соотношениям:

где Uк и U — напряжения на конденсаторе и в сети.

Основные технические данные некоторых конденсаторов приведены в таблице.

Если трехфазный электродвигатель, включенный в однофазную сеть, не достигает номинальной частоты вращения, а застревает на малой скорости, следует увеличить сопротивление клетки ротора проточкой короткозамыкающих колец или увеличить воздушный зазор шлифовкой ротора на 15—20%.

В том случае, если конденсаторы отсутствуют, можно использовать резисторы, которые включаются по тем же схемам, что и при конденсаторном пуске. Резисторы включаются вместо пусковых конденсаторов (рабочие конденсаторы отсутствуют).

Сопротивление (Ом) резистора может быть определено по формуле

,

где R — сопротивление резистора;
κ и I— кратность пускового тока и линейный ток в трехфазном режиме.

Пример расчета рабочей емкости конденсатора для двигателя

Определить рабочую емкость для двигателя АО 31/2, 0.6 кВт, 127/220 В, 4.2/2.4 А, если двигатель включен по схеме, изображенной на рис. а, а напряжение сети равно 220 В. Пуск двигателя без нагрузки.

1. Рабочая емкость Ср = 2800 x 2.4 / 220 ≈ 30 мкФ.

2. Напряжение на конденсаторе при выбранной схеме Uк = 1,15 x U = 1,15 x 220 = 253 В.

По таблице выбираем три конденсатора МБГО-2 по 10 мкФ каждый с рабочим напряжением 300 В. Конденсаторы включать параллельно.

Источник: В.И. Дьяков. Типовые расчеты по электрооборудованию.

Видео о том, как подключить электродвигатель на 220 вольт:

    Подобные расчеты

При вводе данных в качестве десятичного разделителя используйте точку!

При нормальной работе трехфазных асинхронных электродвигателей с конденсаторным пуском, включенных в однофазную сеть предполагается изменение (уменьшение) емкости конденсатора с увеличением частоты вращения вала.

В момент пуска асинхронных двигателей (особенно, с нагрузкой на валу) в сети 220 В требуется повышенная емкость фазосдвигающего конденсатора.

Предложенный калькулятор предназначен для вычисления емкостей двух параллельно соединенных конденсаторов — пускового Cп и рабочего Ср.

Изменением (уменьшением) общей емкости (отключением Сп по окончании разгона двигателя) осуществляется 2х-ступенчатое управление. Расчет рабочей емкости производится по формуле:

Cр=2800*I/U — если обмотки двигателя соединены “звездой”; Cр=4800*I/U — в случае соединения обмоток “треугольником”.

Ток I определяется отношением мощности двигателя P к произведению 1,73, напряжения U, коэффициента мощности cosφ и коэффициента полезного действия η.

Таким образом, для точности расчета потребуется ввод данных (последних двух параметров) с шильдика электродвигателя. При отсутствии такой информации, в соответствующие поля формы можно ввести средние значения.

Емкость пускового конденсатора подбирается в 2-3 раза большая, чем рабочая. В данном калькуляторе используется следующий расчет: Cп=2,5*Cр

К каждому объекту изначально подается трехфазный ток. Основная причина заключается в использовании на электростанциях генераторов с трехфазными обмотками, сдвинутыми по фазе между собой на 120 градусов и вырабатывающими три синусоидальных напряжения. Однако при дальнейшем распределении тока потребителю подводится только одна фаза, к которой и подключается все имеющееся электрооборудование.

Иногда возникает необходимость в использовании нестандартных устройств, поэтому приходится решать задачу, как подобрать конденсатор для трехфазного двигателя. Как правило, требуется рассчитать емкость данного элемента, обеспечивающего устойчивую работу агрегата.

Принцип подключения трехфазного устройства к одной фазе

Во всех квартирах и большинстве частных домов все внутреннее энергоснабжение осуществляется по однофазным сетям. В этих условиях иногда необходимо выполнить подключение трехфазного двигателя к однофазной сети. Эта операция вполне возможна с физической точки зрения, поскольку отдельно взятые фазы различаются между собой лишь сдвигом по времени. Подобный сдвиг легко организовать путем включения в цепь любых реактивных элементов – емкостных или индуктивных. Именно они выполняют функцию фазосдвигающих устройств когда используются рабочего и пускового элементов.

Следует учитывать то обстоятельство, что обмотка статора сама по себе обладает индуктивностью. В связи с этим, вполне достаточно снаружи двигателя подключить конденсатор с определенной емкостью. Одновременно, обмотки статора соединяются таким образом, чтобы первая из них сдвигала фазу другой обмотки в одну сторону, а в третьей обмотке конденсатор выполняет эту же процедуру, только в другом направлении. В итоге образуются требуемые фазы в количестве трех, добытые из однофазного питающего провода.

Таким образом, трехфазный двигатель выступает в качестве нагрузки лишь для одной фазы подключенного питания. В результате, в потребляемой энергии образуется дисбаланс, отрицательно влияющий на общую работу сети. Поэтому такой режим рекомендуется использовать в течение непродолжительного времени для электродвигателей небольшой мощности. Подключение обмоток в однофазную сеть может быть выполнено двумя способами – звездой или треугольником.

Схемы подключения трехфазного двигателя к однофазной сети

Когда трехфазный электродвигатель планируется включать в однофазную сеть, рекомендуется отдавать предпочтение соединению треугольником. Об этом предупреждает информационная табличка, закрепленная на корпусе. В некоторых случаях здесь стоит обозначение «Y», что означает соединение звездой. Рекомендуется переподключить обмотки по схеме треугольника, чтобы избежать больших потерь мощности.

Электродвигатель включается в одну из фаз однофазной сети, а две другие фазы создаются искусственным путем. Для этого используется рабочий (Ср) и пусковой конденсатор (Сп). В самом начале запуска двигателя необходим высокий уровень стартового тока, который не может быть обеспечен одним лишь рабочим конденсатором. На помощь приходит стартовый или пусковой конденсатор, подключаемый параллельно с рабочим конденсатором. При незначительной мощности двигателя их показатели равны между собой. Специально выпускаемые стартовые конденсаторы имеют маркировку «Starting».

Эти устройства работают только в периоды пуска, для того чтобы разогнать двигатель до нужной мощности. В дальнейшем он выключается с помощью кнопочного или двойного выключателя.

Виды пусковых конденсаторов

Небольшие электродвигатели, мощность которых не превышает 200-400 ватт, могут работать без пускового устройства. Для них вполне достаточно одного рабочего конденсатора. Однако при наличии значительных нагрузок на старте, обязательно используются дополнительные пусковые конденсаторы. Он подключается параллельно с рабочим конденсатором и в период разгона удерживается во включенном положении с помощью специальной кнопки или реле.

Для расчета емкости пускового элемента необходимо умножить емкость рабочего конденсатора на коэффициент, равный 2 или 2,5. В процессе разгона двигатель требует емкость все меньше и меньше. В связи с этим, не стоит держать пусковой конденсатор постоянно включенным. Высокая емкость при больших оборотах приведет к перегреву и выходу из строя агрегата.

В стандартную конструкцию конденсатора входят две пластины, расположенные напротив друг друга и разделенные слоем диэлектрика. При выборе того или иного элемента, необходимо учитывать его параметры и технические характеристики.

Все конденсаторы представлены тремя основными видами:

  • Полярные. Не могут работать с электродвигателями, подключенными к переменному току. Разрушающийся слой диэлектрика может привести к нагреву агрегата и последующему короткому замыканию.
  • Неполярные. Получили наибольшее распространение. Могут работать в любых вариантах включения за счет одинакового взаимодействия обкладок с диэлектриком и источником тока.
  • Электролитические. В этом случае электроды представляют собой тонкую оксидную пленку. Они могут достигать максимально возможной емкости до 100 тыс. мкФ, идеально подходят к двигателям с низкой частотой.

Выбор конденсатора для трехфазного двигателя

Конденсаторы, предназначенные для трехфазного мотора, должны иметь достаточно высокую емкость – от десятков до сотен микрофарад. Электролитические конденсаторы не годятся для этих целей, поскольку для них требуется однополярное подключение. То есть, специально для этих устройств потребуется создание выпрямителя с диодами и сопротивлениями.

Постепенно в таких конденсаторах происходит высыхание электролита, что приводит к потере емкости. Кроме того, в процессе эксплуатации данные элементы иногда взрываются. Если все же решено использовать электролитические устройства, нужно обязательно учитывать эти особенности.

Классическим примеров служат элементы, представленные на рисунке. Слева изображен рабочий конденсатор, а справа – пусковой.

Подбор конденсатора для трехфазного двигателя выполняется опытным путем. Емкость рабочего устройства выбирается из расчета 7 мкФ на 100 Вт мощности. Следовательно, 600 Вт будет соответствовать 42 мкФ. Пусковой конденсатор как минимум в 2 раза превышает емкость рабочего. Таким образом 2 х 45 = 90 мкФ будет наиболее подходящим показателем.

Выбор осуществляется постепенно, исходя из работы двигателя, поскольку его реальная мощность напрямую зависит от емкости используемых конденсаторов. Кроме того, это можно сделать по специальной таблице. При недостатке емкости двигатель будет терять свою мощность, а при ее избытке наступит перегрев от чрезмерного тока. Если конденсатор выбран правильно, то двигатель будет работать нормально, без рывков и посторонних шумов. Более точно подбираем устройство путем расчетов, выполняемых по специальным формулам.

Расчет емкости

Емкость конденсатора для электродвигателя рассчитывается исходя из схемы соединения обмоток – звездой или треугольником.

В обоих случаях применяется общая расчетная формула: Сраб = к х Iф/Uсети, к которой все параметры имеют следующие обозначения:

  • к – является специальным коэффициентом. Его значение составляет 2800 для схемы «звезда» и 4800 для схемы «треугольник».
  • Iф – номинальный ток статора, указанный на информационной табличке. При невозможности прочтения, выполняются измерения с помощью специальных измерительных клещей.
  • Uсети – напряжение питающей сети, величиной в 220 вольт.

Подставив все необходимые значения, можно легко рассчитать, какая емкость будет у рабочего конденсатора (мкФ). Во время расчетов необходимо учитывать ток, поступающий к фазной обмотке статора. Он не должен превышать номинальное значение, точно так же, как нагрузка двигателя с конденсатором должна быть не выше 60-80% номинальной мощности, обозначенной на информационной табличке.

Как подключить пусковой и рабочий конденсаторы

На рисунке указана простейшая схема подключения пускового и рабочего элементов. Первый из них устанавливается сверху, а второй – снизу. Одновременно к двигателю подключается кнопка включения и выключения. Самое главное – внимательно разобраться с проводами, чтобы не перепутать концы.

Данная схема позволяет выполнить предварительную проверку с неточной прикидкой. Она же используется и после окончательного выбора наиболее оптимального значения.

Такой подбор осуществляется экспериментальным путем с использованием нескольких конденсаторов разной емкости. При параллельном подключении их суммарная мощность будет увеличиваться. В это время нужно контролировать работу двигателя. Если работа устойчивая и ровная, в этом случае можно покупать конденсатор с емкостью, равной сумме емкостей проверочных элементов.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
