У четырехскатных крыш масса увесистых преимуществ. В их числе фигурируют эстетические качества и существенное снижение ветровой нагрузки. За счет отказа от фронтонных стенок сокращается итоговая стоимость сооружения. Однако в технологическом отношении вальмовые конструкции относятся к одному из наиболее сложных вариантов, нуждающихся в тщательном подборе пропорций и обязательном проектировании.

В обязательном порядке необходимо сделать расчет четырехскатной крыши, требующийся для безупречного результата строительства. Как это правильно сделать мы и будем разбирать в данной статье.

Типичные представители класса четырехскатных крыш – вальмовые и шатровые разновидности с соответствующим количеством скатных плоскостей. Основным признаком является отсутствие торцовых стенок, благодаря чему создается своеобразная «обтекаемая» форма.

Подобная конфигурация весьма популярна в регионах, характеризующихся высокой ветровой нагрузкой, активно востребована в областях с редкой растительностью и в горных районах.

Знать конструктивную специфику четырехскатных крыш надо для расчетов

Эффектные очертания вальмовых крыш послужили основанием для ощутимого расширения сферы использования. Означенные схемы применяют не только ради снижения действия порывистых ветров, но и из чисто архитектурно-дизайнерских соображений.

К тому же крыши с четырьмя скатами способствуют отводу дождевой воды, а при грамотном подборе крутизны еще и препятствуют накоплению снежных залежей.

Содержание статьи:

Элементы крыши с четырьмя скатами

Из-за наклонного положения торцевых плоскостей, форма скатов этого вида конструкций далека от прямоугольника. По геометрическим показателям в вальмовых крышах их делят на две симметричные пары равнобедренных треугольников и трапеций. Треугольники, называемые вальмами, как раз и легли в основу технического термина. У шатровых крыш с квадратом в основании есть только вальмы.

Разберем устройство основного вальмового варианта как наиболее яркого представителя класса четырехскатных крыш. Если рассматривать их центральную часть без наклонных торцевых участков, то сложно не заметить сходства со стандартной двускатной крышей.

Устройство четырехскатной крыши связано с точным расчетом

Сооружают центральную часть по аналогии с двухскатными конструкциями, применяя наслонную или висячую технологию. Приоритеты у наслонного типа, согласно которому стропилины опираются на расположенную в вершине крыши прогонную балку. Она определяет коньковый излом или иначе ребро. Сам прогон устанавливается на прогонную раму, состоящую из стоек и уложенного горизонтально лежня. Жесткость рамы обеспечивает несколько ветровых связей.

Прогонную раму вальмовой крыши необходимо опереть на надежное основание. Оптимальную базу представляет несущая стена, расположенная в центре обустраиваемой коробки. Вместо одного центрального прогона в многопролетных вальмовых стропильных системах может быть два параллельных аналога, опирающиеся на две несущие стены.

В случае отсутствия несущих стен, пригодных для установки на них прогонной рамы, основанием для устройства вальмовой обязано стать мощное перекрытие. Оно должно выдерживать давление стропильной системы вместе с компонентами кровельного пирога и со всеми разновидностями атмосферных нагрузок.

Элементы стропильных систем четырехскатных крыш

При использовании в качестве перекрытия бетонных плит можно сооружать крышу любой степени сложности. Бетонное основание без проблем выдержит установку многочисленных конструктивных деталей, вес материала, мощные снеговые залежи в разжелобках. Особо рассчитывать детали четырехскатной крыши дома с подобным верхним перекрытием нет необходимости, если оно было проверено на сосредоточенное воздействие.

При устройстве балочного деревянного перекрытия прогонную раму устанавливают на толстый брус 100×200 мм или 150×200 мм, из которого его и сооружают. Из аналогичного материала выполняют сам прогон и лежень, если он используется в строительстве крыши. Подставки под стойки прогонной рамы укладывают в крест балкам перекрытия. Их, ветровые связи и подкосы стоек выполняют из бруса 100×150 мм.

Все сложность устройства четырехскатной конструкции заключается в устройстве опоры для вальм и сопряженных с ними зон основных скатов. Для этого углы коробки соединяют с коньковым прогоном диагональными стропилинами, именуемыми иначе накосными стропильными ногами.

Шаги сооружения вальмовой крыши

Плоскость скатов в зоне расположения вальм формируют нарожники – укороченные стропильные ноги, устанавливаемые с шагом, равным шагу установки рядовых наслонных стропилин. Диагонали в некотором роде выполняют функцию конькового прогона, т.к. опирание коротких стропильных ног производится именно на них. Потому их чаще всего выполняют из сдвоенной доски, используемой для устройства стропильной системы.

Сшивание двух досок для устройства диагональных стропил позволяет решить несколько значимых задач одновременно:

  • Увеличивает несущую способность, благодаря чему насосная нога без повреждений и смещений относительно элементов системы держит вес кровельного пирога, осадков и обслуживающего работника при необходимости проведения ремонта.
  • Позволяет сформировать условно неразрезанную балку длиной, необходимой для перекрытия пролета от края конькового прогона до угла. Стандартной длины доски, применяемой в строительстве стропильной системы обычно для этого недостаточно. Сплачивание со смешением края доски позволяет увеличить длину и толщину.
  • Предоставляет возможность применять в строительстве системы доски одной высоты, что исключает необходимость в подгонке и дополнительных расчетах.

Проще говоря, с материалом одного размера существенно проще работать, где надо банально спаривая его, и применяя без сдваивания там, где не надо.

Особенности устройства и расчетов четырехскатной крыши

Когда накосной стропилине приходится перекрывать большой пролет, для обеспечения ее жесткости устанавливают дополнительные опоры. Их выполняют в виде стоек из бруса или спаренной доски, подкоса или шпренгельной фермы.

Дополнительные опоры используются в следующем порядке:

  • Если длина диагональной стропилины не превышает 7,5 м, жесткость конструкции обеспечивается одним подкосом. Низ его упирают в лежень, верх в стропильную ногу. Элемент располагают ближе к коньковому прогону, устанавливают под углом 45–53° по отношению к горизонту.
  • Если длина накосной стропильной ноги до 9 м, кроме подкоса используется еще одна опора. Это стойка или шпренгельная ферма, установленная на расстоянии в четверть пролета от угла коробки.
  • Если длина диагонального элемента больше 9 м, кроме перечисленных опор вводится еще одна стойка по центру пролета. На ж/б перекрытие ее устанавливают через гидроизоляцию прямо на основание. На деревянном перекрытии под нее устраивают горизонтальную балку-подставку.

Сращивание двух досок накосной стропилины выполняется так, чтобы места состыковки не приходились на опору. Отступить следует на расстояние равное 0,15×L, где L – это полная длина перекрываемого диагональю пролета.

Учитывая такое количество конструктивных нюансов, перед строительством вальмовой крыши необходимо все досконально спроектировать и рассчитать. В процессе создания проекта он, естественно, будет корректироваться и изменяться, чтобы в конечном итоге элементы системы смогли взаимосвязано работать.

Соединения накосных стропил вальмовой крыши

Чердак как конструктивная составляющая

Все элементы четырехскатной кровельной конструкции могут быть объединены в цельную систему, т.е. не иметь чердака. Указанные виды крыш называют совмещенными. Их сооружают над мансардами или над хозяйственными постройками, в которых нет смысла отделять кровельную конструкцию от помещения верхним перекрытием. Если же они разделяются чердаком, крыши называются чердачными. Это наиболее распространенный в жилищном строительстве вариант.

Чердачное пространство четырехскатных конструкций редко обустраивают с целью эксплуатации. Дело в том, что скошенное положение всех скатных плоскостей существенно ограничивает полезную площадь. Помещение с просветом, достаточным для распрямления в полный рост, получается слишком маленьким, что особенно заметно, если загородное имение не отличается внушительными габаритами.

Если нет предпосылок для обустройства чердака, утепление проводят по верхнему перекрытию. Если все же планируется использование пространства, то теплоизоляцию закладывают между стропилинами. Ввиду перечисленных причин необходимо на стадии разработки собственного проекта определиться с назначением чердака, т.к. это решение повлияет на последующие расчеты.

Правила проектирования и расчета четырехскатной крыши с чердаком

Шаг установки стропильных ног

Шаг между стропилинами – обычно величина относительная, ее можно слегка увеличить или уменьшить в пределах, указанных производителем кровельного покрытия. Например, под укладку металлочерепицы стопила можно устанавливать через равные расстояния, значения которых находятся в интервале 0,6 – 0,9 м.

Разброс заметный, но практически не влияющий на несущую способность стропильной системы. Потому что при увеличении шага некоторое ослабление конструкции нивелирует обрешетка, для устройства которой берут брусок большего размера. Таким же образом поступают, если укладывать предстоит профнастил. А вот под битумную черепицу шагу позволено достигать значений в 1,0 – 1,2 м, потому что кровля укладывается на сплошную обрешетку из листовой фанеры.

Традиционный алгоритм выбора шага для конструкций без утеплителя заключается в разбивке стены на равные отрезки. При сооружении утепленной крыши ориентируются на ширину плит теплоизоляции, чтобы они смогли полностью заполнить пространство между стропилинами без прирезанных кусков.

Как рассчитать расстояние между стропилами четырехскатной крыши дома

Подбор угла наклона скатов

Определение верного наклона скатных плоскостей избавит от проблем в эксплуатации и многократно увеличит сроки службы кровельной системы. Указанный угол задает высоту конька и геометрические пропорции конструкции. Потому перед тем, как начать рассчитывать размеры стропилин для четырехскатной крыши, следует досконально разобраться с этим параметром.

Вальмовая конструкция может быть практически плоской, пологой и довольно крутой. В выборе угла наклона скатов есть огромное количество факторов, требующих безоговорочного учета, это:

  • Вес кровельного покрытия. Чем больше удельная масса материала, распределенного на один метр крыши в проекции на основание, тем круче должна быть конструкция. Таким способом снижается общая нагрузка на стропильную систему.
  • Размер элементов покрытия. Чем меньше детали штучной кровли, к примеру, керамической черепицы, тем больше вероятность просачивания воды через ее многочисленные соединения. Чем меньше стыков между крупногабаритными листами, тем более низким разрешено быть углу ската.
  • Регион строительства. В областях с обильным выпадением снега зимой скаты крыш принято располагать под углом от 45º, что полностью исключает задержку осадков на поверхности кровли. В местностях с внушительной ветровой нагрузкой оптимальная крутизна крыш 4 – 7º.
  • Высота дымоходной трубы. Учитывается для твердотопливных печей и каминов. Общая высота дымового канала должна быть не менее пяти метров с учетом отрезка за пределами кровли. Для небольшого одноэтажного домика с пологой крышей подобный вариант не подойдет, придется выбрать другой дымоход и тип отопительного агрегата.
  • Противопожарные требования. Необходимо соблюдать для чердачных конструкций. Размер чердака обязан обеспечивать сквозной проход по верхнему перекрытию высотой не менее 1,6 м. Минимальная ширина прохода 1,2 м.

Для небольших чердачных отсеков длиной до 2 м размеры прохода в обоих направлениях допускается уменьшить на 0,4 и 0,3 м соответственно.

Расчет высоты четырехскатной крыши дома в зависимости от покрытия

Все вышеописанные обстоятельства необходимо учитывать при проектировании крыши. Без грамотного проекта нельзя приступать к расчетам. Не стоит пугаться многократных переделок и подгонок под реальный материал и специфику коробки дома. Корректировки неизбежны, но провести их лучше на бумаге или мониторе, чем исправлять на объекте.

Кроме того, на стадии проектирования нужно выбрать способ формирования карнизных свесов. Их можно обеспечить установкой стропильных ног с выпуском за мауэрлат и стену. Второй вариант – полное опирание спиленной в горизонт нижней пятки стропильной ноги на мауэрлат без выпуска за  стену.

Как рассчитать и определить уклон четырехскатной крыши

Расчет несущей способности элементов конструкции производится по суммарной нагрузке в зимний период, т.к. именно в это время крыша нагружена больше всего. На стропильную систему давят снежные залежи, ветра, вес кровельного пирога и внутренней обшивки. При намокании масса утеплителя, к примеру, увеличивается, потому в расчетах принято применять коэффициент запаса.

Для расчета сечения стропильных ног общее давление снега, кровельного пирога и ветра складываются банальным способом, а результат перемножается на коэффициент запаса прочности 1,1. Полученное значение выражается в кг/м2, т.к. распределяется на условный квадратный метр площади.

Отметим, что для точных расчетов полученный результат необходимо перевести в линейную величину, которая должна выражаться в кг/м. Ведь стропила устанавливаются не сплошняком, а с заданным шагом, а суммарная нагрузка действует на крышу в целом. А нам нужно определить давление, действующее вдоль оси продольного элемента системы.

Для перевода в требующиеся нам единицы суммарную нагрузку следует помножить на шаг установки стропилин. Если итог не устроит, расстояние между стропилинами можно несколько расширить или сократить. Корректировкой площади сбора нагрузки производится уменьшение или увеличение ее значения.

Как рассчитать нагрузку на четырехскатную крышу дома

Как найти нагрузку от снега и ветра

По правилам вычисление несущей способности элементов стропильной системы проводят по двум предельным состояниям:

  • На разрушение. Имеется в виду такое состояние стропильной системы, когда полностью исчерпан лимит прочности, выносливости, устойчивости. По-другому ее именуют расчетной нагрузкой, обозначающей максимально возможный предел, превышение которого приводит к полному разрушению конструкции.
  • На прогиб. Это состояние характеризуется развитием деформаций, в результате которых нарушаются соединения и раскрываются узлы. Называется нормативной нагрузкой, итогом превышения которой бывают внушительные прогибы. Конструкция в результате не разрушена, но без ремонта ее эксплуатация не представляется возможной.

В строительных организациях расчеты несущей способности проводятся для обоих состояний, чтобы исключить вероятность прогиба или разрушения проектируемой крыши. Чтобы облегчить себе задачу можно пойти простейшим путем и узнать у них требующиеся значения.

Как рассчитать давление снегового покрова на четырехскатную крышу

Частнику, намеревающемуся один раз спроектировать, рассчитать и построить крышу, не обязательно вникать во все премудрости и формулы. Достаточно уяснить, что для определения предельного состояния на разрушение понадобится нагрузка от массы снега.

Обозначим ее Qрасч.сн.– это расчетное значение. Это и есть расчетное значение, для поиска которого при отсутствии других источников следует обратиться к карте районирования территории РФ, составленной по среднестатистической снеговой нагрузке.

Простейший путь получения нормативной нагрузки, которую мы обозначим Qнорм.сн. состоит в умножении расчетного значения на коэффициент 0,7.

Расчет неравномерной нагрузки на четырехскатную крышу

Т.е. действуем по следующей схеме:

  • Нашли свой населенный пункт на карте и выяснили, к какой зоне он относится.
  • Определили по таблице среднестатистическую величину расчетного значения нагрузки от осадков согласно типу региона.
  • Помножили расчетное значение на 0,7 для вычисления предельного состояния на прогиб.

Скатную крышу можно смело сравнить с холмом или скалой, возвышающейся над остальными точками рельефа. Понятно, что в зависимости от крутизны и направления ветра на подобной возвышенности снежные залежи буду распределяться неравномерно.

Потому для сложных в архитектурном отношении конструкций, имеющих несколько вальмовых ребер и ендов, применяется поправочный коэффициент µ.

Как выбрать коэффициент для расчета четырехскатной крыши дома

В указанных ситуациях на оба предельных значения зачастую влияет угол наклона скатов и направление преобладающих ветров. Если в районе строительства наблюдается повышенная ветровая активность и изобилие осадков, то в расчеты коэффициент следует включить.

Ветровая нагрузка определяется схожим способом. Для ее вычисления необходимо воспользоваться соответствующей картой районирования с делением РФ на области с равными показателями давления ветра. Но на карте мы найдем не расчетную ветровую нагрузку Wр, а значение, которое следует умножить на k(z) – коэффициент зависимости силы ветра от высоты z и c – табличный аэродинамический коэффициент.

Нормативное значение ветра находим по уже знакомой схеме умножением на 0,7.

Карта и таблица для расчета ветровой нагрузки на четырехскатную крышу

Определение веса кровли

Общий вес кровли складывается из веса кровельного покрытия, приблизительное значение которого можно взять из приведенной выше таблицы, веса обрешетки и утеплителя, если он применяется в обустройстве крыши.

Массу обрешетки надо будет рассчитать, исходя из ее вида, способа установки и веса материала. К примеру, вес кубометра бруска составляет 500 кг/м3. Если разреженную обрешетку под металлочерепицу устраивают путем установки решетин 30×50 мм через каждые 0,3 м, то на квадратный метр крыши придется.

Разберем пример. На один квадрат крыши придется 3 элемента разреженной обрешетки, каждый из которых вычисляется так:  1м длинны × 0,03 м высоты × 0,05 м ширины × 500 кг/мз. В итоге получится вес решетины 0,75 кг, вес обрешетки 2,25 кг.

А при сооружении сплошной обрешетки нужно будет просто удельный вес материала, у ОСП или фанерной плиты это 650 кг/м3, помножить на ее толщину. Удельный вес теплоизоляции обычно указывается производителем, его приходящуюся на метр площади массу найти проще всего.

Принцип расчета нагрузки от обрешетки четырехскатной крыши

Полученные значения веса кровли, теплоизоляции и обрешетки суммируются, переводятся в линейное значение, результат которого следует сверить с требованиями СНиП 2.01.07-85. Для ориентира значение расчетной нагрузки обычно не превышает 450 кг/м2, нормативной 315 кг/м2.

Принцип проектирования и расчетов перед сооружением крыши с четырьмя скатами:

Нюансы конструирования четырехскатных крыш:

Знакомство с программными средствами, облегчающими расчеты:

Вместо заключения. Многолетний опыт устройства вальмовых крыш в наших средних широтах показал, что для изготовления стропил под металлическую кровлю или битумную черепицу отлично подходит доска 50×100 или 50×150 мм. Для утепленной конструкции рекомендовано предпочесть второй вариант, чтобы не было необходимости наращивать дополнительную контробрешетку и тем самым незапланированно утяжелять крышу.

Для опор, прогона и лежня прогонной рамы потребуется материал 100×150 мм, для устройства подкосов, ветровых связей, ветровой доски по периметру достаточно доски 25×100 или 25×150 мм. Диагональные ноги сшиваются из двух досок.



Source: KrovGid.com

Читайте также

расчет длины, угла, сечения, нагрузки

Проектирование и грамотные расчеты элементов стропильной конструкции – залог успеха в строительстве и в последующей эксплуатации крыши. Она обязана стойко сопротивляться совокупности временных и постоянных нагрузок, при этом по минимуму утяжелять постройку.

Для производства вычислений можно воспользоваться одной из многочисленных программ, выложенных в сети, или все выполнять вручную. Однако в обоих случаях требуется четко знать, как рассчитать стропила для крыши, чтобы досконально подготовиться к строительству.

Стропильная система определяет конфигурацию и прочностные характеристики скатной крыши, выполняющей ряд значимых функций. Это ответственная ограждающая конструкция и важная составляющая архитектурного ансамбля. Потому в проектировании и расчетах стропильных ног следует избегать огрехов и постараться исключить недочеты.

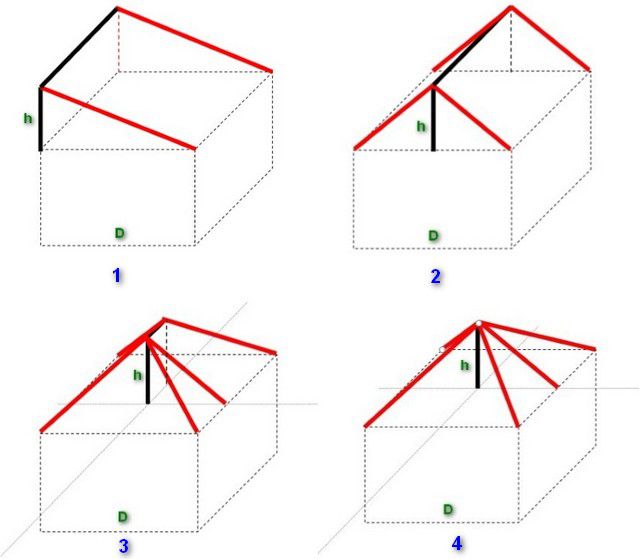

Виды стропильных систем скатной крышиВиды стропильных систем скатной крыши

Как правило, в проектных разработках рассматривается несколько вариантов, из которых выбирается оптимальное решение. Выбор наилучшего варианта вовсе не означает, что нужно составить некое число проектов, выполнить для каждого точные вычисления и в итоге предпочесть единственный.

Сам ход определения длины, монтажного уклона, сечения стропилин заключается в скрупулезном подборе формы конструкции и размеров материала для ее сооружения.

Например, в формулу вычисления несущей способности стропильной ноги первоначально вводят параметры сечения наиболее подходящего по цене материала. А если результат не соответствует техническим нормам, то увеличивают или уменьшают размеры пиломатериала, пока не добьются максимального соответствия.

Какие нагрузки нужны для расчета стропил крышиКакие нагрузки нужны для расчета стропил крыши

Метод поиска угла наклона

У определения угла уклона скатной конструкции есть архитектурные и технические аспекты. Кроме пропорциональной конфигурации, наиболее подходящей по стилистике здания, безукоризненное решение должно учитывать:

  • Показатели снеговой нагрузки. В местностях с обильным выпадением осадков возводят крыши с уклоном от 45º и более. На скатах подобной крутизны не задерживаются снежные залежи, благодаря чему ощутимо сокращается суммарная нагрузка на кровлю, стопила и постройку в целом.
  • Характеристики ветровой нагрузки. В районах с порывистыми сильными ветрами, прибрежных, степных и горных областях, сооружают низко-скатные конструкции обтекаемой формы. Крутизна скатов там обычно не превышает 30º. К тому же ветра препятствуют образованию снежных залежей на крышах.
  • Масса и тип кровельного покрытия. Чем больше вес и мельче элементы кровли, тем круче нужно сооружать стропильный каркас. Так надо, чтобы сократить вероятность протечек через соединения и уменьшить удельный вес покрытия, приходящийся на единицу горизонтальной проекции крыши.

Для того чтобы выбрать оптимальный угол наклона стропилин, проектом необходимо учесть все перечисленные требования. Крутизна будущей крыши обязана соответствовать климатическим условиям выбранной для строительства местности и техническим данным кровельного покрытия.

Нагрузка от веса снега в расчете угла уклона стропилНагрузка от веса снега в расчете угла уклона стропил

Правда владельцам собственности в северных безветренных областях следует помнить, что при увеличении угла наклона стропильных ног возрастает расход материалов. Сооружение и обустройство крыши крутизной 60 – 65º обойдется приблизительно в полтора раза дороже, чем возведение конструкции с углом в 45º.

В местностях с частыми и сильными ветрами не стоит слишком сокращать уклон в целях экономии. Излишне пологие крыши проигрывают в архитектурном отношении и не всегда способствуют снижению цифры расходов. В таких случаях чаще всего требуется усиление изоляционных слоев, что в противовес ожиданиям эконома приводит к удорожанию строительства.

Уклон стропилин выражается в градусах, в процентах или в формате безразмерных единиц, отображающих отношение половины метража пролета к высоте установки конькового прогона. Понятно, что градусами очерчивается угол между линией потолочного перекрытия и линией ската. Процентами редко пользуются из-за сложности их восприятия.

Как сделать расчет угла стропил в зависимости от вида кровельного покрытияКак сделать расчет угла стропил в зависимости от вида кровельного покрытия

Самый распространенный метод обозначения угла наклона стропильных ног, применяемый как проектировщиками малоэтажных строений, так и строителями, это безразмерные единицы. Они в долях передают отношение длины перекрываемого пролета к высоте крыши. На объекте проще всего найти центр будущей фронтонной стенки и установит в нем вертикальную рейку с отметкой высоты конька, чем откладывать углы от края ската.

Расчет длины стропильной ноги

Длину стропилины определяют после того, как выбран угол наклона системы. Оба указанных значения нельзя отнести к числу точных величин, т.к. в процессе вычисления нагрузки как крутизна, так и следом за ней длина стропильной ноги может несколько изменяться.

К основным параметрам, влияющим на проведение расчетов длины стропил, относится тип карнизного свеса крыши, согласно чему:

  1. Внешний край стропильных ног обрезается заподлицо с наружной поверхностью стены. Стропила в этой ситуации не формируют карнизный свес, защищающий конструкцию от осадков. Для защиты стен устанавливается водосток, закрепленный на прибитой к торцевому краю стропилин карнизной доске.
  2. Обрезанные заподлицо со стеной стропила наращиваются кобылками для образования карнизного свеса. Кобылки крепят к стропилинам гвоздями после сооружения стропильного каркаса.
  3. Стропила изначально раскраиваются с учетом длины карнизного свеса. В нижнем сегменте стропильных ног выбирают врубки в виде угла. Для формирования врубок отступают от нижнего края стропилин на ширину карнизного выноса. Врубки нужны для увеличения опорной площади стропильных ног и для устройства опорных узлов.

На стадии расчета длины стропильных ног требуется продумать варианты крепления каркаса крыши к мауэрлату, к перепускам или к верхнему венцу сруба. Если задумана установка стропилин заподлицо с внешним контуром дома, то расчет проводится по длине верхнего ребра стропилины с учетом размера зуба, если он используется для формирования нижнего соединительного узла.

Как рассчитать длину стропила в зависимости от типа карнизаКак рассчитать длину стропила в зависимости от типа карниза

Если стропильные ноги раскраиваются с учетом карнизного выноса, то длину рассчитывают по верхнему ребру стропилины вместе со свесом. Отметим, что применение треугольных врубок ощутимо ускоряет темпы возведения стропильного каркаса, но ослабляет элементы системы. Потому при расчетах несущей способности стропилин с выбранными углом врубками применяется коэффициент 0,8.

Среднестатистической шириной карнизного выноса признаны традиционные 55 см. Однако разброс может быть от 10 до 70 и больше. В расчетах используется проекция карнизного выноса на горизонтальную плоскость.

Есть зависимость от прочностных характеристик материала, на основании чего изготовитель рекомендует предельные значения. К примеру, производители шифера не советуют выносить кровлю за контур стен на расстояние свыше 10 см, чтобы накапливающаяся вдоль свеса крыши снежная масса не смогла повредить край карниза.

Крутые крыши не принято оборудовать широкими свесами, независимо от материала карнизы не делают шире 35 – 45 см. А вот конструкции с уклоном до 30º может отлично дополнить широкий карниз, который послужит своеобразным навесом в областях с избыточным солнечным освещением. В случае проектирования крыш с карнизными выносами по 70 и более см, их укрепляют дополнительными опорными стойками.

Расчет длины стропил в зависимости от разновидности карнизаРасчет длины стропил в зависимости от разновидности карниза

Как вычислить несущую способность

В сооружении стропильных каркасов применяются пиломатериалы, выполненные из хвойных пород древесины. Заготовленный брус либо доска должны быть не ниже второго сорта.

Стропильные ноги скатных крыш работают по принципу сжатых, изогнутых и сжато-изогнутых элементов. С задачами сопротивления сжатию и изгибу второсортная древесина превосходно справляется. Только в случае, если элемент конструкции будет работать на растяжение, требуется первый сорт.

Стропильные системы устраивают из доски или бруса, подбирают их с запасом прочности, ориентируясь на стандартные размеры выпускаемого поточно пиломатериала.

Совокупность нагрузок на стропила для выполнения расчетаСовокупность нагрузок на стропила для выполнения расчета

Расчеты несущей способности стропильных ног проводятся по двум состояниям, это:

  • Расчетное. Состояние, при котором в результате приложенной нагрузки конструкция разрушается. Вычисления проводятся для суммарной нагрузки, которая включает вес кровельного пирога, ветровую нагрузку с учетом этажности постройки, массу снега с учетом уклона крыши.
  • Нормативное. Состояние, при котором стропильная система прогибается, но разрушение системы не происходит. Эксплуатировать крышу в таком состоянии обычно нельзя, но после проведения ремонтных операций она вполне пригодна для дальнейшего использования.

В упрощенном расчетном варианте второе состояние является 70 % от первой величины. Т.е. для получения нормативных показателей расчетные значения нужно банально помножить на коэффициент 0,7.

Определение снеговой нагрузки для расчетов стропилОпределение снеговой нагрузки для расчетов стропил

Нагрузки, зависящие от климатических данных региона строительства, определяются по картам, приложенным к СП 20.13330.2011. Поиск нормативных значений по картам предельно прост – нужно найти место, где расположен ваш город, коттеджный поселок или другой ближайший населенный пункт, и снять показания о расчетном и нормативном значении с карты.

Усредненные сведения о снеговой и ветровой нагрузке следует скорректировать согласно архитектурной специфике дома. Например, снятое с карты значение надо распределять по скатам в соответствии с составленной для местности розы ветров. Получить распечатку с ней можно в местной метеослужбе.

С наветренной стороны постройки масса снега будет гораздо меньше, поэтому расчетный показатель умножают на 0,75. С подветренной стороны снежные залежи будут накапливаться, поэтому умножают тут на 1,25. Чаще всего чтобы унифицировать материал для строительства крыши, подветренную часть конструкции сооружают из спаренной доски, а наветренную часть устраивают стропилинами их одинарной доски.

Если неясно, какой из скатов будет с подветренной стороны, а какой наоборот, то лучше оба умножить на 1,25. Запас прочности вовсе не помешает, если не слишком сильно повысит стоимость пиломатериала.

Влияние распределения снеговой нагрузки на расчет стропилВлияние распределения снеговой нагрузки на расчет стропил

Указанный картой расчетный вес снега еще корректируют в зависимости от крутизны крыши. Со скатов, установленный под углом 60º, снег будет сразу сползать без малейших задержек. В расчетах для таких крутых крыш поправочный коэффициент не применяют. Однако при более низком уклоне снег уже сможет задерживаться, поэтому для уклонов 50º применяется добавка в виде коэффициента 0,33, а для 40º она же, но уже 0,66.

Ветровую нагрузку определяют аналогичным образом по соответствующей карте. Корректируют значение в зависимости от климатической специфики области и от высоты дома.

Для расчета несущей способности основных элементов проектируемой стропильной системы требуется найти максимальную нагрузку на них, суммируя временные и постоянные величины. Никто же не будет усиливать крыши перед снежной зимой, хотя на даче лучше бы поставить страховочные вертикальные распорки на чердаке.

Расчет ветровой нагрузки на стропилаРасчет ветровой нагрузки на стропила

Кроме массы снега и давящей силы ветров в вычислениях необходим учет веса всех элементов кровельного пирога: установленной поверх стропилин обрешетки, самой кровли, утеплителя, внутренней подшивки, если она применялась. Весом паро- и гидроизоляционных пленок с мембранами принято пренебрегать.

Сведения о весе материалов указываются изготовителем в технических паспортах. Данные о массе бруска и доски берутся в приближении. Хотя приходящуюся на метр проекции массу обрешетки можно рассчитать, взяв за основу тот факт, что кубометр пиломатериалов весит в среднем 500 – 550 кг/м3, а аналогичный объем ОСП или фанеры от 600 до 650 кг/м3.

Приведенные в СНиПах значения нагрузок обозначены в кг/м2. Однако стропилина воспринимает и держит только ту нагрузку, которая непосредственно давит на этот линейный элемент. Для того чтобы сделать расчет нагрузки именно на стропила, совокупность природных табличных значений нагрузок и массы кровельного пирога умножают на шаг установки стропильных ног.

Приведенное к линейным параметрам значение нагрузки можно уменьшить или увеличить путем изменения шага – расстояния между стропилинами. Корректируя площадь сбора нагрузки, добиваются оптимальных ее значений во имя долгой службы каркаса скатной крыши.

Перевод площади нагрузки в линейные значения для расчета стропилПеревод площади нагрузки в линейные значения для расчета стропил

Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.

Расчеты для конструкций с уклоном до 30º

На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.

У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.

Как сделать грамотный расчет сечения стропилКак сделать грамотный расчет сечения стропил

У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.

Для нормальной работы стропильных ног в системе необходимо выполнить два правила:

  • Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.
  • Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т.е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.

Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.

Расчет нагрузки на стропила при изгибеРасчет нагрузки на стропила при изгибе

В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.

Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.

Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/Rизг. Величину М вычислим по формуле g×L2/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.

Rизг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см2. Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:

M = 345 кг/м × 16м2/8 = 690 кг/м

Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.

W = 0,690 кг/см/130 кг/см2 = 0,00531 см

B = 6 × 0,00531 см × 152 см = 7,16 см

Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.

Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39

Для стропильных систем с уклоном свыше 30º

Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.

Как сделать расчет нагрузки на стропила крыш выше 30 градусовКак сделать расчет нагрузки на стропила крыш выше 30 градусов

Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.

При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.

Как провести расчет сечения стропил по таблицеКак провести расчет сечения стропил по таблице

Ролик наглядно демонстрирует принцип выполнения расчетов для элементов стропильной системы:

Выполнение расчетов несущей способности и угла установки стропил – важная часть проектирования каркаса крыши. Процесс непростой, но разобраться в нем необходимо и тем, кто производит расчеты вручную, и тем, кто пользуется расчетной программой. Нужно знать, где брать табличные величины и что дают расчетные значения.

Калькулятор расчета длины стропильных ног

Основу любой конструкции крыши составляют стропила – именно на них впадают основные нагрузки при эксплуатации. Вполне разумно предполагать, что расчет стропильных ног является ключевым моментом при проектировании всей системы.

Калькулятор расчета длины стропильных ногКалькулятор расчета длины стропильных ног

А одним из ключевых параметров в этом вопросе становится длина стропильной ноги – от нее зависят в дальнейшем расчет сечения пиломатериала, установка дополнительных опорных элементов и другие особенности конструкции. Чтобы быстро и точно определиться с этим линейным параметром, можно использовать предлагаемый калькулятор расчета длины стропильных ног.

Цены на крепления для стропил

крепления для стропил

Калькулятор располагает определенной универсальностью – подходит для различных типов крыш. Необходимые пояснения будут приведены ниже.

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Как проводится расчет?

В основу расчетов положена всем известная теорема Пифагора, позволяющая найти длину гипотенузы по известным значениям катетов.

  • Одним из катетов выступает во всех случаях высота конька (конькового узла для шатровой крыши или превышение одного края крыши – для односкатной системы). Калькулятор для расчета высоты конька – по ссылке.
  • Второй же катет зависит от типа стропильной системы. Это хорошо показано на расположенной ниже иллюстрации.
Расположение стропильных ног в различных типах крышРасположение стропильных ног в различных типах крыш

1 – односкатная крыша.

2 – простая двускатная крыша.

3 – вальмовая крыша.

4 – шатровая крыша.

Все эти зависимости учтены в программе калькулятора – необходимо лишь выбрать направление расчета.

Кроме того, калькулятор позволяет вычислить для вальмовой и шатровой крыши  длину как основных, так и самых длинных – накосных стропильных ног. При этом имеется в виду, что эти системы имеют «классический» тип – шатровая крыша возведена над квадратным зданием, а вальмовая — имеет одинаковые углы крутизны на боковых и вальмовых скатах.

Рассчитанная длина – от конька до мауэрлата. Если требуется за счет стропил создать еще и карнизный свес кровли, то потребуется удлинение ног или их наращивание кобылками. Определить размер этого удлинения поможет другой калькулятор расчета – по ссылке.

2016-08-13_154316Чем привлекает и как устроена вальмовая крыша?

Этот тип крыши обладает и интересным внешним видом, и эксплуатационной надежностью. Об особенностях стропильной системы вальмовой крыши подробно рассказывается в специальной статье портала.

Калькулятор расчета длины стропильных ног с пояснениями

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Базовыми элементами любой крыши являются стропила. Они подвергаются нагрузкам в процессе эксплуатации. На этапе проектирования приходится заниматься расчетом их длины. Для более быстрых вычислений линейных параметров можно воспользоваться представленным калькулятором, который является универсальным, так как позволяет получить результат для различных типов конструкций.

Демонстрируется стропильная система, образующая двt одинаковые плоскости вверху

Демонстрируется стропильная система, образующая две одинаковые плоскости вверху

Содержание статьи

Подходящие для проведения вычислений формы крыш

В программе, используемой для определения длины стропил, можно указать несколько типов крыш. Самый простой вариант – это создание односкатной конструкции. Однако в связи с низкими эстетическими характеристиками и невозможностью устройства под ней чердачного помещения такой вариант используют преимущественно при возведении хозяйственных построек.

Двускатные крыши более популярны. При возведении строений частного сектора они могут быть актуальны. У них имеется два равнозначных ската, сходящихся непосредственно в одной линии. Благодаря простой технологии возведения, работы не занимают много времени.

Основной фигурой является треугольник

Основной фигурой является треугольник

Калькулятор позволит произвести вычисления даже для вальмовых и шатровых крыш, имеющих четыре ската. Их в основном делают для снижения ветровой нагрузки. Внутри конструкций можно устраивать дополнительное помещение, но из-за обтекаемой формы его размеры будут не слишком велики.

Калькулятор расчета длины стропильных ног

Алгоритм расчета

Вычисления строятся на теореме Пифагора, которая дает возможность узнать длину гипотенузы, если известны катеты. Одним из них является высота конька, верхнего узла или выступающего края, в зависимости от типа верхней части строения. В калькуляторе достаточно ввести форму конструкции, а не стороны этого треугольника.

Программа для расчета протяженности стропильных ног способна также определить протяженность откосных элементов шатровой или вальмовой крыши. Однако конструкции должны иметь классический вид.

С увеличением крутизны элементы становятся значительно длиннее

С увеличением крутизны элементы становятся значительно длиннее

Воспользовавшись готовым решением, можно в значительной степени упростить вычислительный процесс. Необходимо лишь ввести исходные данные в пустые поля формы. После нажатия на кнопку начала расчетов удастся получить длину стропил непосредственно в метрах. При желании перевести ответ в сантиметры или миллиметры не составит труда.

С увеличением крутизны элементы становятся значительно длиннее

Экономьте время: отборные статьи каждую неделю по почте

расчет кровли, нагрузка и правила проектирования

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

расчет кровли двухскатной крыши

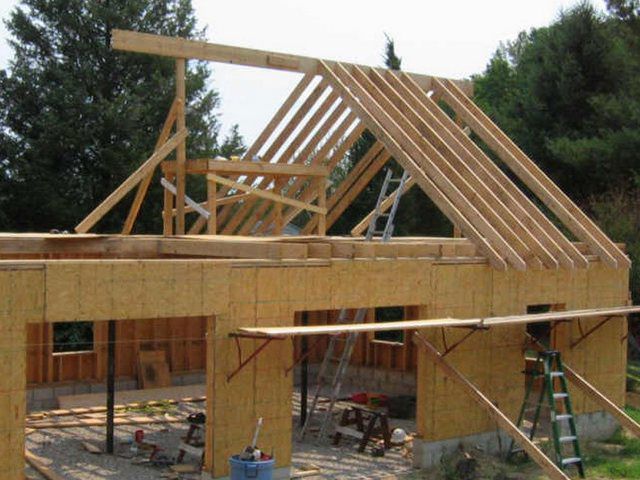

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система двухскатной крыши включает в себя следующие элементы:

  • Мауэрлат;
  • Подкосы и раскосы;
  • Боковые и коньковые прогоны;
  • Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

расчет длины стропил двускатной крыши

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

  1. Квадратный метр кровельного материала весит 3.5 кг.
  2. Квадратный метр гидроизоляционного слоя весит 5 кг.
  3. Квадратный метр утеплителя весит 10 кг.
  4. Квадратный метр обрешетки весит 14 кг.

рассчитать двухскатную крышу

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

расчет двухскатной кровли

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

длина стропил двускатной крыши

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo * x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет стропильной ноги основывается на 3 критериях:

  • Нагрузки из предыдущего раздела;
  • Удаленность перил;
  • Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

расчет длины стропил двухскатной крыши

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.



Расчет стропильной ноги с учетом кобылки

Воспользуемся уже имеющимся рисунком и определенной ранее расчетной равномерно распределенной нагрузкой 326.1 кг/м, точнее только ее вертикальной составляющей qв = qcosα = 326.1·0.891 = 290.55 кг/м, но для упрощения расчетов округлим это значение до 290 кг/м.

Рисунок 228.2. Определение длины стропильной ноги - балки.

Шаг стропил мы принимали равным 1 м. Мауэрлат, в данном случае рассматриваемый как одна из опор балки, имеет вполне определенную ширину - около 10 см и теоретически для более точного расчета эту ширину следует учесть. Однако с учетом того, что ширина эта относительно небольшая, примерно 1/40 длины пролета и 1/10 длины консоли, а также влияния деформаций и погрешностей при изготовлении конструкции, опирание стропильной ноги на мауэрлат будет не по всей ширине мауэрлата, а, условно говоря, в некоторой точке, расположенной в зависимости от вышеперечисленных факторов ближе к одному из краев мауэрлата. Другими словами даже при упрощенном расчете возможны 2 расчетные схемы консольной балки:

1 вариант: консольная балка с длиной консоли k = 1 м и пролетом l = 4 м.

2 вариант: консольная балка с длиной консоли k = 0.9 м и пролетом l = 4.1 м

Однако мы упростим расчет еще больше, для удобства расчетов рассмотрев только первый вариант. При наличии консоли появится изгибающий момент на приконсольной опоре, которую обозначим, как опору В, а опору на коньковую балку, как опору А:

МВ = qk2/2 = 290·12/2 = 145 кгс·м или 14500 кгс·см

Примечание: теоретически можно еще учесть появление дополнительного момента на опоре из-за внецентренного приложения горизонтальной составляющей нагрузки. Однако значение этого момента как правило не превышает 1-2% от значения момента для вертикальной составляющей нагрузки, а потому этим моментом для упрощения расчетов можно пренебречь.

В свою очередь момент в пролете уменьшится, при этом максимальное значение момента в пролете будет не посредине пролета, а ближе к опоре А. Чтобы более точно определить положение поперечного сечения, в котором действует максимальный изгибающий момент, сначала определим опорные реакции (хотя бы одну). Это достаточно просто сделать, воспользовавшись расчетной схемой 2.3 из таблицы 3.

А = q(l2 - k2)/2l = 290(42 -12)/8 = 543.75 кг

Так как максимальный момент будет в сечении, где поперечные силы равны нулю, т.е.:

А - qx = 0

то

х = А/q = 543.75/290 = 1.875 м

соответственно максимальный момент в пролете составит

М = Ах - qx2/2 = 543.75·1.875 - 290·1.8752/2 = 1019.53 - 509.76 = 509.76 кгс·м или ~51000 кгс·см

Напомню, максимальный момент в пролете при расчете без учета кобылки составлял 58110 кгс·см. Таким образом более точный расчет позволил уменьшить значение максимального момента, на 12.2%.

А теперь посмотрим, как влияет наличие кобылки на расчет двухпролетной балки - стропильной ноги с подкосом

Рисунок 228.3. Определение пролетов балки - стропильной ноги.

Появление у двухпролетной балки консоли не является причиной для полного пересчета балки, достаточно определить моменты на опорах и опорные реакции при загруженной консоли, а затем сложить имеющиеся значения. Более того, значение момента на опоре С (опора А у нас остается на коньковой балке) будет постоянным хоть для однопролетной, хоть для 2, хоть для 5 пролетной балки - такова интересная особенность балок.

Более того, даже для 2 пролетной балки значение момента на опоре В будет в разы меньше, чем на опоре С и в итоге значение суммарного момента на опоре В уменьшится. Так что более точный расчет имеет смысл только в том случае, если для двухпролетной балки, расчитаной без консоли, подобрано такое поперечное сечение стропила, которому не хватает 2-3% для обеспечения условия прочности. Однако в таких случаях коэффициент надежности по нагрузке 1.1-1.2 с лихвой перекрывает недостающие 2-3%, так что принимать такое сечение можно и без пересчета.

Если же у вас после всего вышесказанного еще осталось желание заняться расчетом двухпролетной балки с консолью и не равными по длине пролетами, то добро пожаловать в увлекательный мир расчета статически неопределимых конструкций.

А вот если кобылка не является естественным продолжением стропильной ноги, а изготавливается отдельно и будет крепиться к стропильной ноге например гвоздями, то параметры такого соединения рассчитать важно. Этой теме посвящена отдельная статья.

Расчет деревянных стропил крыши

Обычно в частном строительстве для устройства крыши дома используется деревянная стропильная система, которая обычно состоит из стропил (верхний пояс стропильной системы), обрешетки, подкосов, затяжек, стоек и прогонов. Основным элементом из них являются стропила. Именно от их надежности зависит "сложится" ли ваша крыша или нет. Поэтому для того, чтобы этого не случилось данные конструкции необходимо рассчитывать - делать подбор минимально допустимого сечения по прочности и прогибу.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Сделать это Вы можете на данной странице, где Вам предлагается произвести расчет деревянных стропил крыши (расчет обрешетки см. другой калькулятор) для восьми типов стропильной системы:

  • Тип 1 - односкатная крыша, в которой стропила опираются на две опоры.
  • Тип 2 - в основе стропильной системы лежит треугольник, стропилины которого опираются по двум точкам.
  • Тип 3 - двухскатная крыша, состоящая из треугольной стропильной системы, в которой используются подкосы.
  • Тип 4 - треугольная арка с затяжкой на опорах.
  • Тип 5 - стропила крыши с шарнирным опиранием по концам и жестким защемлением в области конька.
  • Тип 6 - в стропильной системе каждая стропилина опирается на три опоры.
  • Тип 7 - стропильная система, в которой стропилины соединены приподнятой затяжкой.
  • Тип 8 - стропильная система мансардной крыши, которая опирается на четыре опоры и имеет затяжку в области верхних опор.

Примечание: Данный список можно было еще долго и долго продолжать. Но даже если Ваша крыша точно не соответствуют перечисленным типам, благодаря данному калькулятору Вы все равно сможете ее рассчитать. Просто нужно подобрать наиболее подходящий из предложенных.

Калькулятор

Инструкция к калькулятру

Исходные данные

Условия эксплуатации:

Срок службы - здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина - это одна из досок стропил.

Материал - здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) - размеры сечения стропилины.

Сорт древесины - здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка - ставится "Да", если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП "Нагрузки и воздействия" нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) - расчетные длины стропилин.

Углы наклона (P, P1 и P2) - углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) - реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) - усилия, возникающие в затяжке.

Гибкость стропилины - параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. - напряжение, возникающее в стропилах.

Rтреб - требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас - в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

  • Вариант 1 - на усилия и момент, возникающие на средней опоре.
  • Вариант 2 - на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. - прогиб, который возникает под действием нагрузок.

Fmax - максимально допустимый прогиб для стропил.

Запас - здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
