Монтаж смесителя в ванной своими руками

Монтаж смесителя в ванной несколько отличается от установки смесителя для кухонной мойки, потому что трубы в ванной могут быть замурованы в стену и наружу выступать только небольшая часть с резьбой для подключения смесителя. Если трубы не заделаны в стену, то проходят они вдоль стен, и смеситель будет на расстоянии от стены.

Давайте определим задачу конкретней — потому что в ванной комнате часто устанавливают два смесителя: один над ванной, второй над раковиной. Так вот, здесь будет только про тот, что над ванной, а над раковиной… смонтируем вместе с раковиной.

Что нужно знать, прежде чем браться за монтаж смесителя в ванной?

Практически, все смесители имеют присоединительный размер 1/2 дюйма и расстояние между осями трубок 150 мм плюс-минус 15 мм (см. схему ниже). Эти размеры следует учесть при монтаже трубопровода, и обязательно вымерять данные расстояния у смесителя, купленного заранее.

Если смеситель поворотный, то выбираем место для монтажа смесителя ещё и с учётом поворота:

Высота смесителя от чистового пола 120 см.

Впрочем, место для смесителя над ванной определить можно так: временно ставим ванну на то место, где она должна стоять. После чего проводим ровно по центру ванны линию на стене вертикально вверх, выбираем нужную высоту, как правило, не больше 30 см. Сверлим два отверстия с межцентровым расстоянием 150 мм:

Отверстия нужны, если нужно подвести к смесителю трубы горячей и холодной воды из помещения, находящегося за стеной (перегородкой), такая планировка в большинстве квартир, где стеной разделены ванная и туалет. Обычно стояки находятся в туалете, а в ванную уже оттуда заводятся трубки. Если у вас всё в одном помещении (скажем, старая квартира с совмещённым санузлом или частный дом, где санузел тоже совмещённый по какой-нибудь причине), тогда, скорей всего, сверлить стену насквозь не нужно. Это я намекаю на то, чтобы вы исходили из своей ситуации, а не слепо копировали бы.

Но поскольку эта статья только про монтаж смесителя в ванной, то я не стану здесь рассказывать, как смонтировать водопровод из разных труб, а продолжу по теме статьи.

В комплекте со смесителем идут прокладки, втулки-эксцентрики и декоративные чашки:

Монтаж смесителя в ванной: последовательность работы

Рассмотрим пошагово, как выполняется монтаж смесителя в ванной. Причём, будем считать, что

На малую резьбу втулки эксцентрика наматываем паклю (лён) по ходу резьбы:

После намотки приглаживаем намотанный лён рукой, чуть-чуть намазываем специальный герметик:

— и размазываем тоже рукой по льну.

Внимание! При покупке сантехнических комплектующих можно столкнуться с такой проблемой: на некоторых резьбах нет насечки, отчего пакля при накручивании второй детали будет сползать по резьбе. Так вот, если нет насечек, делаем их сами: можно плоскогубцами или газовым ключом немного (не сильно!) посжимать резьбу до появления насечек.

Можно для уплотнения резьб применять фум-ленту: берётся фум-лента, желательно потолще, наматывается в натяг по резьбе. Отрывается и приглаживается рукой. Герметик к фум-ленте НЕ нужен.

Вкручиваем эксцентрик в муфту — в отверстие на выводе трубопровода:

Втулки-эксцентрики нужны для случая, если выводы трубопровода получились не на одном уровне, или если межосевое расстояние получилось не 150 мм.

После того как с помощью эксцентриков выставлено требуемое межосевое расстояние и уровень, прикручиваются все прочие части смесителя:

И далее прикручиваем шланг душевой лейки и держатель для душа:

Вот и весь монтаж смесителя в ванной. Ничего сложного, никаких дорогостоящих инструментов, только гаечные ключи да свои руки. Успехов.

монтаж смесителя в ванной

Трубы из металлопластика

Металлопластиковая труба — это цельная, сваренная лазером встык или ультразвуком внахлест алюминиевая труба, защищенная изнутри и снаружи полиэтиленовыми слоями. Основным достоинством металлопластиковых труб по сравнению со стальными является лучшая проходимость. Стальная труба «зарастает», следовательно, уменьшается ее диаметр и увеличивается коэффициент трения. Ржавчине, извести и прочим отложениям за пластик «зацепиться» трудно. А значит, внутренняя поверхность металлопластиковой трубы дольше остается чистой. Наружный полиэтиленовый слой защищает трубу от внешних воздействий и служит изолятором металла от конденсата влаги.

Монтаж стальных труб намного сложнее, чем металлопластиковых. Последние между собой соединяются очень легко: чтобы подключить их к трубопроводу, не нужен сварочный аппарат или паяльная лампа. Кроме того, они не нуждаются в дополнительных соединительных уголках и коленах.

Это интересно

  • Металлопластиковые трубы нельзя использовать для систем газоснабжения.
  • Применяйте трубы и фитинги от одного производителя.
  • Трубы одного и того же диаметра могут быть с разной толщиной стенки, поэтому и к подбору фитингов нужно походить внимательно – на каждую трубу свой фитинг.
  • Чтобы избавиться от конденсата, который образуется на трубах с холодной водой, их можно покрыть трубчатой или листовой изоляцией.
  • Между трубами горячей и холодной воды должно быть не менее 25 мм.
  • При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм.
  • Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

Чтобы избежать проблем с монтажем металлопластиковых труб следует обращаться к профессиональным специалистам по ремонту ванных комнат. Для того, чтобы провести ремонт туалета — предлагаем перейти на страницу ремонта туалета под ключ и заказать выезд специалистов на объект.

размеры между отверстиями для крана с душем, межосевое расстояние, как собрать крепления

В зависимости от типа устройств, монтаж смесителя производится разными способами, что особенно важно для ванных комнат.

Установка возможна своими руками, но для этого необходимо чётко следовать инструкции и контролировать качество

и надёжность сборки устройств и подключения их к магистрали.

Как определить межосевое расстояние между отверстиями

Работы начинаются с определения межосевого расстояния между отверстиями выводов горячей и холодной воды.

Для этого следует замерить расстояние между крайними точками выходящих труб и диаметр трубы. Межосевое расстояние определится при вычитании из первой величины второго параметра.

Для измерения потребуется штангенциркуль и металлическая линейка.

Стандартное межосевое расстояние между отверстиями выводов составляет 150 мм.

При этом вывод холодной воды располагают справа, а горячую воду подают по левой трубе.

Стандартный промежуток под водорозетки

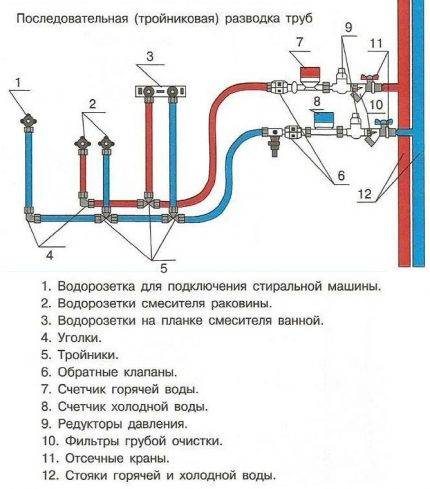

Водорозетки — современные фитинги, устанавливаемые

на трубные, водопроводные выводы. При их использовании значительно упрощается монтаж и замена смесителей. Самыми распространёнными являются резьбовые водорозетки, но могут применяться фитинги обжимного или самофиксирующего типа.

По конструкции различаются одинарные (для установки кранов) и двойные водорозетки. Для смесителей используется двойной вариант. После их установки в месте вывода водопровода в ванную комнату формируется стационарный узел для монтажа. Как и в предыдущем случае, важное значение имеет расстояние между водорозетками. Оно также должно составлять 150 мм, что позволяет использовать стандартную сантехнику.

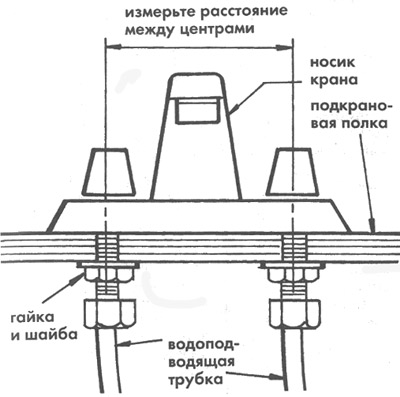

Измерение межцентрового расстояния

В идеале оно должно точно соответствовать межосевому расстоянию трубных выводов, а потому

равно 150 мм. Если межцентровое расстояние смесителя строго выдерживается при его изготовлении, то обеспечить межосевое расстояние выводов достаточно сложно. На практике оно, как правило, имеет отклонение от номинала на 1-5 мм. Эту погрешность позволяют компенсировать эксцентрики. С их помощью межцентровой расстояние можно изменить на несколько миллиметров.

Фото 1. Измерение межосвевого расстояния между отверстиями выводов можно произвести с помощью обычной линейки.

Стандарты резьбы

Диаметры подводящих труб и патрубков должны строго соответствовать, а резьбы иметь одинаковые параметры. По нормам они должны соответствовать трубной резьбе на ¾ дюйма. Патрубки смесителя могут быть двух типов

:

  1. С накидной гайкой, имеющей внутреннюю резьбу ¾ дюйма. Такая конструкция нужна при нарезании наружной резьбы на выводных трубах.
  2. С наружной резьбой. Они предназначены для установки в водорозетках, содержащих накидные гайки.

При использовании эксцентриков иногда применяются другие параметры резьбы. Выводные фитинги могут иметь внутреннюю резьбу ½ дюйма, для вкручивания эксцентрика с соответствующей наружной резьбой. Второй его конец имеет наружную резьбу ¾ дюйма, и предназначен для накручивания накидной гайки смесителя.

Размеры крепежей при сверлении

Длина участка соединения влияет на внешний вид всего смесителя.

Его маскировка обеспечивается декоративной чашечкой

.

Чтобы она плотно прижималась к поверхности, выводной водопроводный фитинг утапливается в стену.

Общая длина наружной части соединения выбирается в пределах 2-3 см, что даёт возможность закрыть её чашечкой.

При выборе смесителей и подготовке места для их установки необходимо учитывать все нюансы монтажных размеров. Это позволяет обеспечить привлекательный внешний вид при надёжном соединении элементов. Кроме того, для удобства обслуживания следует правильно выбрать высоту установки. Рекомендуется располагать их на высоте 16-20 см от верха ванны и на 65-85 см от поверхности пола.

Разновидности приборов

  • Однорычажный тип. Регулировка температуры воды обеспечивается поворотом одного рычага в ту, или иную сторону. Вместо привычных вентилей, он содержит шаровой элемент с каналами для холодной и горячей воды. Поворотом ручки можно частично или полностью перекрывать нужный канал или оба сразу.
  • Двухвентильный тип. Содержит 2 вентиля, с помощью которых поочерёдно регулируется поток холодной и горячей воды, подаваемый в смесительную камеру. Наиболее простая разновидность — вентили с резиновыми прокладками. Современный вариант — «полуоборотные» вентили, в которых нет резиновых прокладок, а подача воды регулируется керамическим диском с отверстиями. В первом случае отмечается простота конструкции и меньшая стоимость, однако, возникает необходимость частой смены прокладок. Во втором случае отмечается повышенный срок службы.
  • Смеситель-термостат. Содержит в себе ёмкости, в которых накапливается вода с определённой температурой. Основное преимущество — отсутствие необходимости постоянной регулировки воды.

Фото 2. Процесс крепления и регулировки однорычажного смесителя, установленного на стене над ванной.

Особенности сборки

Любой смеситель для ванной условно разделяется на несколько частей: основной блок с регулирующим элементом (вентильный или шаровой тип, картридж), гусак и душ (шланг и лейка). Вначале собирается основной блок, причём порядок его сборки зависит от типа. Далее, устанавливается гусак, для чего укладывается прокладка и производится фиксация с помощью накидной гайки. Гусак должен поворачиваться в горизонтальной плоскости без утечки воды.

Последний этап — установка душа. Душевая лейка присоединяется к шлангу с помощью накидной гайки, расположенной на шланге. Перед соединением в гнездо лейки укладывается прокладка. Гайка затягивается гаечным или разводным ключом. Шланг с лейкой устанавливается на соответствующем выходе смесителя с установкой прокладки. Закрепление обеспечивает накидная гайка, расположенная на шланге.

Как собрать однорычажный кран

Последовательность:

  1. Устанавливается прокладка под шаровой элемент.
  2. Через верхнее отверстие устанавливается регулирующий шар.
  3. Закручивается зажимная гайка с помощью гаечного или разводного ключа.
  4. Устанавливается и фиксируется винтом рычаг.
  5. Устанавливается декоративная накладка.

Как поставить двухвентильный вариант с душем

Последовательность:

  1. На штоках вентилей (кран-букс) закрепляются стандартные резиновые прокладки. Обычно для этого служит центральный винт, закручиваемый отвёрткой.
  2. Вентили устанавливаются в соответствующие гнёзда корпуса. Предварительно между корпусом и бортиком вентилей укладывается резиновая прокладка. Вентили закручиваются до упора с помощью гаечного или разводного ключа.
  3. В отверстие для подсоединения душа вставляется регулировочный золотник, после чего накручивается переходник с резьбой.
  4. В гнездо для регулятора душа вводится кривошип, который фиксируется специальным болтом.
  5. На вентили с помощью винтов закрепляются ручки, а крепёжные винты закрываются декоративными заглушками.
  6. На золотник душа винтом закрепляется регулирующая ручка. Винт закрывается декоративной заглушкой.

Внимание! Сборка и разборка смесителей должна производиться строго в соответствии с инструкцией. Разные модели могут иметь специфические нюансы, которые необходимо учитывать.

Монтаж смесителя в ванной своими руками

Смесители в ванной комнате могут монтироваться разными способами: на стене, непосредственно на ванне и даже на полу. Метод установки зависит от удобства обслуживания, места вывода труб и типа самих смесителей. Перед началом работ необходимо проверить комплектность сантехники, подготовить необходимый инструмент и расходные материалы, ознакомиться с инструкцией. После сборки можно приступать к их монтажу.

Фото 3. Монтаж двухвентильного крана и лейки душа в отверстия на борту резервуара ванной.

Как прикрутить к стене

Установка смесителей в стене осуществляется в месте вывода труб водопровода. Они могут монтироваться непосредственно на трубы или на предварительно установленные водорозетки. В первом случае на концах труб нарезается трубная резьба, а монтажные патрубки должны иметь накидные гайки. Водорозетки намного облегчают закрепление смесителей. Такие устройства могут монтироваться на каждой из труб в отдельности или связать обе трубы в единую монтажную точку. Накидная гайка для крепления обычно расположена на водорозетке.

Нюансы монтажа:

  1. Конец трубы максимально утапливается внутри стены для того, чтобы декоративная чашечка закрыла весь стык.
  2. Для компенсации разницы межцентровых расстояний чаще всего используются эксцентрики. Они накручиваются на трубы. Герметизация соединения обеспечивается фум-лентой или паклей. Эксцентрики не должны нарушить горизонтальность расположения смесителя, что проверяется уровнем. Если монтажные размеры совпадают, то эксцентрики можно не применять.
  3. При использовании двойной водорозетки, именно она исполнит роль эксцентриков, и дополнительные элементы не нужны.
  4. Декоративная чашечка должна замаскировывать весь стык и плотно прилегать к поверхности стены.

Фото 4. Настенный смеситель Oras Saga 3937Y с хромированной поверхностью и однорычажной системой управления.

Смеситель закрепляется с помощью накидных гаек. При соединении не следует использовать дополнительную подмотку. Герметичность обеспечивают резиновые прокладки, укладываемые между трубой (эксцентриков) и корпусом.

Установка на борт для чугунной ванны

Одним из популярных способов монтажа смесителей является установка на ванну. Главное отличие — подведение воды по гибким шлангам, которые соединяют смесители и водопроводные трубы. Различают такие технологии:

  1. Крепление с помощью уголков. В этом случае можно использовать обычные настенные смесители, но для их крепления на борту ванны используются специальные уголки. Они закрепляются своим основанием на ванне. Внутри устройства расположена труба с изгибом под прямым углом, которая внизу крепится к подводящему шлангу, а вверху образует фитинг для установки смесителя. При этом фитинг аналогичен стеновой водорозетке.
  2. Врезные смесители. Они специально предназначены для монтажа на борту ванны, через просверлённые в нём отверстия.

Важно! Место крепления смесителя на пластиковой ванне можно усилить металлическими пластинами. Не следует забывать о резиновых прокладках.

Напольные конструкции

Особой привлекательностью отличаются современные устройства — напольные смесители для ванн.

Они выпускаются двух основных типоводноногие (рычажные) и двуногие (двухвентильные).

Для монтажа необходимо выполнить главное условие — подвести воду под напольным покрытием и вывести трубы вертикально в непосредственной близости от ванны.

Сам смеситель выполнен в виде колонны и закрепляется на полу. На нужной высоте установлен рычаг или ручки регулировки воды. Снизу расположены выводы, которые соединяются с фитингами водопроводных труб.

Крепление душевой лейки

Оптимальное расположение лейки душа в ванной обеспечивает удобство использование и не нарушает общий дизайн. Она может располагаться на смесителе, стене или на стойке. По способу крепления выделяются стационарное расположение и установка на присосках. Стационарный монтаж осуществляется такими способами:

  1. На смесителе. На нём выполнены специальные декоративные кронштейны, на которые устанавливается держак лейки.
  2. На стойке. Она выполняется в виде лёгкой, тонкостенной трубки, которая закрепляется на приливе смесителя с помощью накидной гайки. Жёсткость трубки позволяет стационарно зафиксировать лейку на нужной высоте.
  3. На стене. Используются специальные кронштейны, в которых фиксируется держак лейки. Кронштейн закрепляется с помощью дюбелей.

Фото 5. Различные виды душевых леек от компании Hansgrohe. Модели слева направо: Croma 100, Raindance Select, Axor Starck

Креплению душевой лейки стоит уделить особое внимание. Оно обеспечивает удобство при приёме душа и позволяет избежать риска повреждения гибкого шланга, что нередко возникает при частых перекрутах и чрезмерных изгибах.

Установка в зависимости от типа резервуара

Основная проблема монтажа смесителей на ванну — сверление отверстий для закрепления и подвода воды. При проведении работ следует учитывать такие особенности:

  1. Акриловые ванны. Для сверления потребуется специальная насадка для электродрели в виде корончатой фрезы. Её размер должен соответствовать нужному диаметру отверстия. Окончательная обработка обеспечивается напильником.
  2. Чугунная ванна. Процесс сверления осложняет эмаль. Для проведения работы потребуется специальное сверло перового типа для керамики или стекла. Место сверления заклеивается скотчем, а по границе формируется бортик из пластилина. Внутрь такой лунки наливается вода. Сверление производится на скорости порядка 550-650 об/мин, причём вначале сверлом диаметром 10-12 мм. Расширение отверстия до нужного диаметра осуществляется с помощью диска шлифовальной машины.

Полезное видео

Ознакомьтесь с видео о правильном монтаже настенного смесителя над ванной.

Проверка качества соединения с трубами

Монтаж смесителя доступен любому человеку, но все работы надо проводить, соблюдая правила и рекомендации. Неточными действиями можно «загубить» дорогостоящую сантехнику. Самое важное, обеспечить тщательную проверку качества работ. На стыках должны устанавливаться герметизирующие прокладки. Регулировка смесителем должна быть плавной, без приложения усилий. Не допускаются какие-либо протечки воды.

Как соблюдать требования к бытовым трубам холодного водоснабжения

Город Чикаго имеет обильные запасы естественной воды, поэтому почему вы должны страдать от медленного расхода воды. Сантехника, пожалуй, самый утомительный аспект инженерной мысли. Жилая сантехника в Чикаго — это нечто большее, чем вы можете себе представить. Он не только требует специальных знаний, но также должен быть построен и установлен в соответствии с правилами и положениями, изложенными в Кодексах городского водопровода Чикаго.

Чтобы понять, как работает бытовая сантехника, важно иметь представление о трубах в целом и о трубах для холодной воды в частности.

Чем трубы для холодной воды отличаются от других труб?

Обычная водопроводная система бывает двух видов:

  • Трубы водопроводные.
  • Трубы для отвода сточных вод.

Основное различие между ними в том, что водопроводные трубы подключены к основному водопроводу и, таким образом, находятся под давлением.Трубы для холодной воды также меньше дренажных. Далее эти трубы делятся на трубы с горячей водой, которые подводят к котлу или водонагревателю, и трубы с холодной водой, по которым вода подается напрямую в арматуру.

В большинстве случаев трубы бытового холодного и горячего водоснабжения очень похожи. Причина просто сводится к спросу и уже существующему давлению. Поскольку трубы для холодной воды подключены к основному водопроводу, холодная вода в арматуре уже доступна с минимально необходимым расходом в соответствии с Правилами водоснабжения города Чикаго.


Соответствуют ли ваши трубы для холодной воды Чикагским Сантехническим Кодексам.


Определение размеров внутренних труб холодного водоснабжения

К счастью, муниципальный кодекс Чикаго содержит очень конкретные инструкции относительно размеров труб для холодной воды. Эти стандарты получены путем измерения «приспособлений» — значения, присвоенного приспособлениям на основе количества воды, которое они используют. Поскольку размер трубы влияет на скорость потока, размеры были установлены в зависимости от того, к какому приспособлению труба должна подавать воду.

Хотя вам, возможно, придется провести дополнительные исследования для определения размера трубы для очень специфического или необычного приспособления, в обычных приспособлениях чаще всего используются ½-дюймовые трубы. К ним относятся ванны, кухонные раковины, бытовые посудомоечные машины, большинство унитазов, отсеки для стирки, одинарные души и т. Д. Крепления, используемые в смывных механизмах, такие как сливной клапан унитаза и смывные кромки на раковинах, должны быть оборудованы ¾-дюймовыми или 1-дюймовая труба.

В случае регулярных колебаний уличного давления размеры трубопроводов должны быть рассчитаны с учетом минимально возможного уличного давления.Однако в случаях, когда давление на улице ниже требуемого в соответствии с разделом 18-29-604 Правил водоснабжения Чикаго, вам придется установить усилитель давления воды или сетчатый фильтр в соответствии с разделом 18-29-606.5 Правил водоснабжения. , так как разница в размерах может ограничить вас.

Максимальный расход для сантехнической арматуры, как указано в правилах по сантехнике.

Сантехника

Максимальный расход

Смеситель для мойки

2.5 галлонов в минуту при 60 фунтах на кв. Дюйм

Писсуар

1,0 галлона за цикл промывки

Душевая лейка

2,5 галлона в минуту при 80 фунтах на кв. Дюйм

Водяной шкаф

1,6 галлона на цикл промывки

Общественный туалет

0,5 галлона в минуту при 80 фунтах на кв. Дюйм

Санузел, частный

2.5 галлонов в минуту при 80psi

Внутренние холодные трубопроводные сети являются источником жизненной силы всех водопроводных систем. Таким образом, чтобы иметь лучший доступ к потоку воды, система распределения воды в здании должна быть спроектирована так, чтобы иметь минимальное давление.

Вы найдете ориентировочный (не исчерпывающий) список минимальных размеров, как указано в разделе 18-29-604.5.1 Сантехнических правил ниже:

Сантехника

Минимальный размер трубы

Ванны

1/2

Биде

3/4

Посудомоечная машина

1/2

Кухонная мойка

1/2

Прачечная 1,2 или 3 отделения

1/2

Санузел

3/4

Смывной бак для писсуара

1/2

Промывочный бак для водяного шкафа

1/2

Типы труб холодного водоснабжения

Департамент административных слушаний, правила и постановления Чикаго определили определенные типы трубопроводов как пригодные для домашнего использования в зависимости от материала, из которого они сделаны. Не вдаваясь в конкретные сорта и разновидности, пять материалов, которые вы обычно встретите на рынке, — это медь, железо, латунь, ПВХ и оцинкованная сталь.

Вот разрешенные типы материала труб для бытового холодного водоснабжения.

Медь или медные сплавы бывают трех разновидностей в зависимости от толщины; тип M, тип L и тип K в порядке увеличения толщины. Эти типы одобрены в соответствии со стандартами ASTM B 74, ASTM B 447 и ASTM B 251.

ХПВХ или хлорированный поливинилхлорид — это вариант ПВХ, специально используемый для труб с горячей и холодной водой.Согласно местным нормам, номинальное давление на трубах из ПВХ должно быть указано на одной стороне. Этот тип должен соответствовать ASTM D 2846, ASTM F 441 и CSA B 137.6.

В последнее время в строительстве наблюдается отказ от использования стали для внутренних трубопроводов, однако она не устарела. Оцинкованная сталь невероятно прочна, что делает ее подходящей для участков, где трубы находятся под нагрузкой. Вы должны использовать только те материалы, которые соответствуют стандарту ASTM A 53.

Такие материалы, как сшитый полипропилен или PEX, все еще являются предметом обсуждения в Чикаго, несмотря на их конкурентоспособные цены в дополнение ко всем вышеупомянутым преимуществам CPVC.

Тем не менее, лучше всего позвонить местному инспектору, прежде чем решать, какой материал выбрать.

Защита ваших труб холодной воды

Санитарно-технические нормы Чикаго требуют, чтобы все трубы, скрытые в бетоне, шлаке или любом другом материале с некоторым содержанием извести и влаги, имели толщину не менее 0,025 дюйма. Это связано с тем, что известь и влага вступают в реакцию с материалом труб, вызывая их коррозию со временем. Инженеры из Чикаго также должны спроектировать надлежащую изоляцию для всех труб на чердаках, в подвальных помещениях или на внешней стороне здания, чтобы защитить их от замерзания.

Ваши трубы с холодной водой также необходимо защитить от поломок. При проектировании водопроводных систем лучше всего иметь в виду конструктивную прочность используемого типа трубы. Если трубопровод будет подвергаться слишком сильным нагрузкам, может потребоваться разгрузка арок. В случаях, когда не используется оцинкованная сталь или чугун, лучше всего использовать защитные пластины в соответствии с нормами, чтобы защитить трубы от любых физических повреждений.

Самое главное, поддерживайте давление воды ниже 80 фунтов на квадратный дюйм, как предписано муниципальным кодексом.В противном случае трубы могут начать протекать.

Заключение

При установке бытовой сантехники в доме нужно учесть многое, особенно если речь идет о трубах для холодной воды. Хотя задача соблюдения обширных муниципальных правил в этом отношении может быть сложной, имейте в виду, что эти кодексы существуют для обеспечения удобства и безопасности для жителей в долгосрочной перспективе.

Что касается дизайна и практического применения, не забывайте нанимать профессионалов, которые знают, как вести бизнес. Но это не причина не располагать всеми этими знаниями. Глубокое понимание таких систем не только позволит вам лучше заботиться о своем доме, но и позволит вам принимать более обоснованные решения.

Практическая информация по установке горячей и холодной воды

Практическая информация по установке чистой горячей воды и чистой холодной воды прилагается.

Установка чистой холодной воды

1. Утеплить оставшиеся в стене трубы холодной воды.Трубы, которые изолированы от запотевания, будут иметь более длительный срок хранения.
2. Установка для чистой воды должна быть свободной, и должен быть предусмотрен небольшой наклон в направлении потока отвода воздуха в горизонтальных направлениях. Выпускное отверстие для воздуха вверху для отвода воздуха и сливной кран внизу для отвода воздуха из системы.
3. Труба холодной воды должна быть внизу, чтобы вода, конденсирующаяся на горизонтальных пучках горизонтальных труб, не повредила нижележащие трубы.№
4. Рекомендуется установить регулятор давления после подводного крыла, если не после часа воды. Таким образом, давление не изменится и будет исключен ненужный расход воды. Это может не потребоваться, если в системе есть регулирование. этажный подъезд.
5. Линия распределения и линии колонны должны быть отделены от отдельной системы, если есть линия ниже по потоку, если колонки большие (с клапаном колонки), и каждая колонка должна иметь независимый выпуск.
6. Каждую напольную распределительную линию (или каждую квартиру) необходимо отделять от системы независимо. Кроме того, центральная система горячего водоснабжения также должна быть независимой от системы холодного водоснабжения.
7. При применении линии басового резервуара отдельно или отдельно, нажмите на впускное отверстие для воды каждой группы унитазов и установите амортизатор.
8. При горизонтальной разводке полов в ванных комнатах и ​​в стенах кухни необходимо прокладывать трубы. Совершенно необходимо, чтобы трубы и резервуары не были открыты. Трубопровод, идущий к палатке, не будет желателен для оттока, и три трубы будут укорочены. №
9. Перед закрытием шахт трубы циркуляции горячей воды и холодной воды необходимо изолировать. №
10. Обязательно использовать оцинкованные трубы, встроенную оцинкованную трубу, защитную ленту и т. Д., Чтобы закрепить оцинкованную трубу. его необходимо защитить материалом.
11. В частности, необходимо защитить трубы, сделанные из кухонного шкафа.
12. Ванные комнаты — WC — Гальванизированные трубы внутри кухни должны быть установлены наверху уровня, ответвления должны быть оставлены вниз, чтобы труба, камень, не перекрывала основную трубу игрока номинала.
13. Трубы с пресной водой не должны проходить через внешнюю стену в холодных местах. Изоляция от кровотечения должна быть сделана в трубах чистой воды. Эту изоляцию следует производить с помощью парорегулятора и деталей холодной воды, деталей консоли и установок с охлажденной водой.
14. Hella следует подключать к системе чистой воды только через резервуар. Заявки не должны использоваться до тех пор, пока нет автономного водоснабжения.
15. Защитите оцинкованную трубу от попадания воздуха. Оцинкованные трубы с вмятинами внутри со временем прокалываются.В интерьере отсутствует защита от гальваники.
16. В системах трубчатой ​​опалубки целесообразно пропустить ванну через подвесной потолок и установить завесу внутри помещения.
17. Внутренние части оцинкованных труб, покрываемые плиткой, закрываются заглушками 1/2 дюйма. После того, как плитки будут сделаны, некоторые из этих угловых кранов будут выложены плиткой, и плитки будут сломаны. Вместо угловой заглушки следует использовать увеличенную трубу на 1/2 дюйма, нарезав резьбу на одном конце трубного соединения и раздавив другие стороны (длиной 10 см).
18. Если в системе водоснабжения виллы используется массажный душ, диаметр трубы должен быть не менее 1 дюйм. В этом случае давление воды следует увеличить, нижнее давление должно быть 30 мс, верхнее давление должно быть 40 мСС. Более низкое давление 15 мСС можно использовать на виллах с обычным душем.
19. При определении полива в селах огород надо брать перед поливом. Расход должен составлять 1,5 м3 / ч при отсутствии орошения и не менее 3 м3 / час при отсутствии орошения.Компаниям, планирующим оросительную систему, более точно определить необходимый расход и давление воды для полива, а также определить мощность гидрофильтрации.
20. Основная причина шума, издаваемого в установке для подачи чистой воды, — это высокое давление воды. Вода под высоким давлением выходит со скоростью выше 2 м / с в точке сужения поперечного сечения. Это включает в себя установку клапана сброса давления, установку клапана сброса давления на входе и выходе воды, сброс давления трех давлений в системе и сброс давления на входе дымохода.
21. При низком уровне воды воду, взятую после обработки, можно использовать в саду или в резервуаре. Против вины в обращении,
а. На водохранилище нужно построить отдельную линию, в том числе на подводных крыльях.
г. Басовый резервуар более подходит для использования. Правильнее сказать, что вода не хранится.

Установка чистой горячей воды

1. Утеплить стену изнутри с помощью труб горячего водоснабжения и циркуляционных труб.Снижаются теплопотери, летом нет поступления тепла внутрь здания. №
2. Требуется поиск хорошего котла Характеристики:
a. Высокая мощность производства горячей воды
b. Гигиена
c. Возможность термической дезинфекции против болезни легионеров

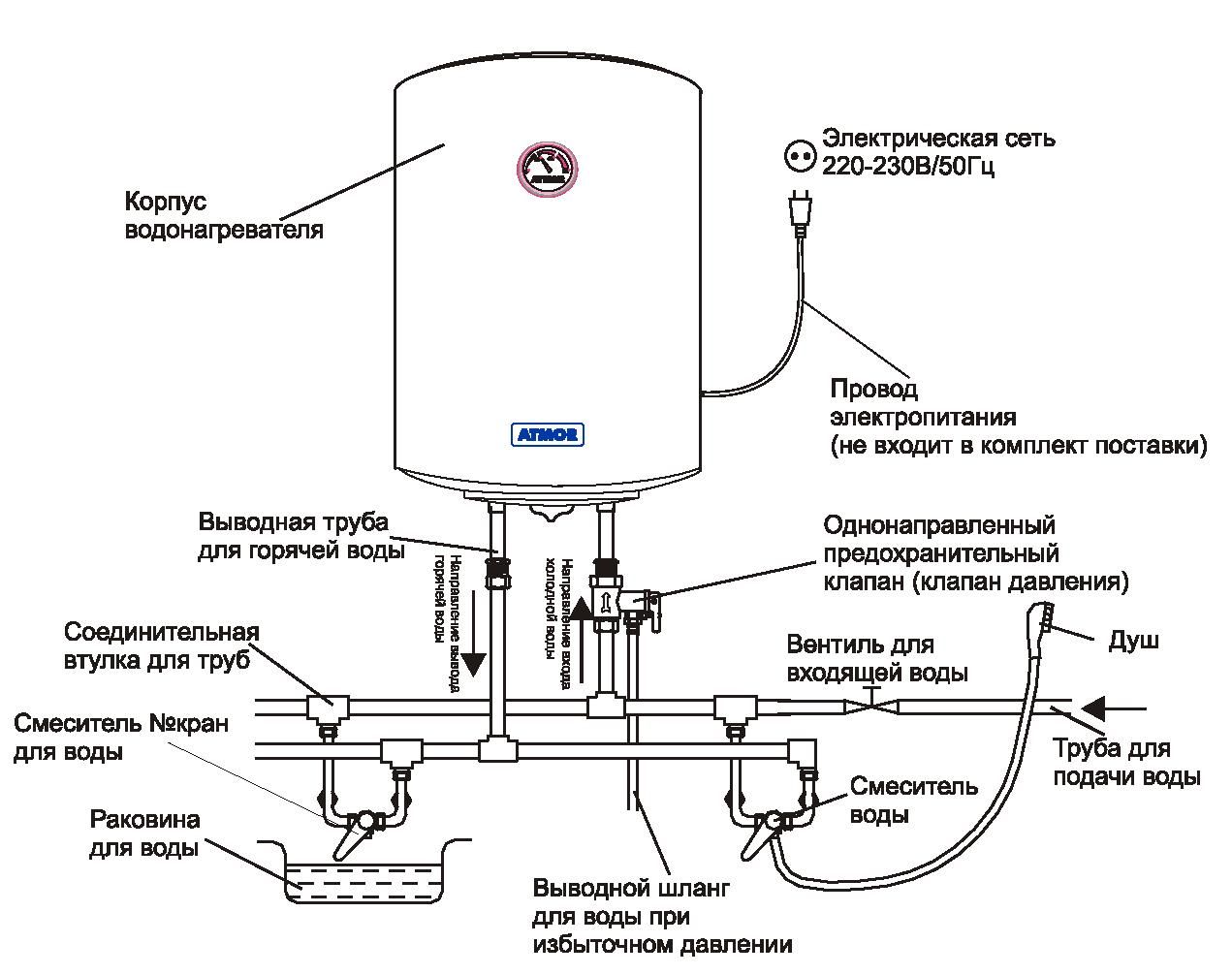

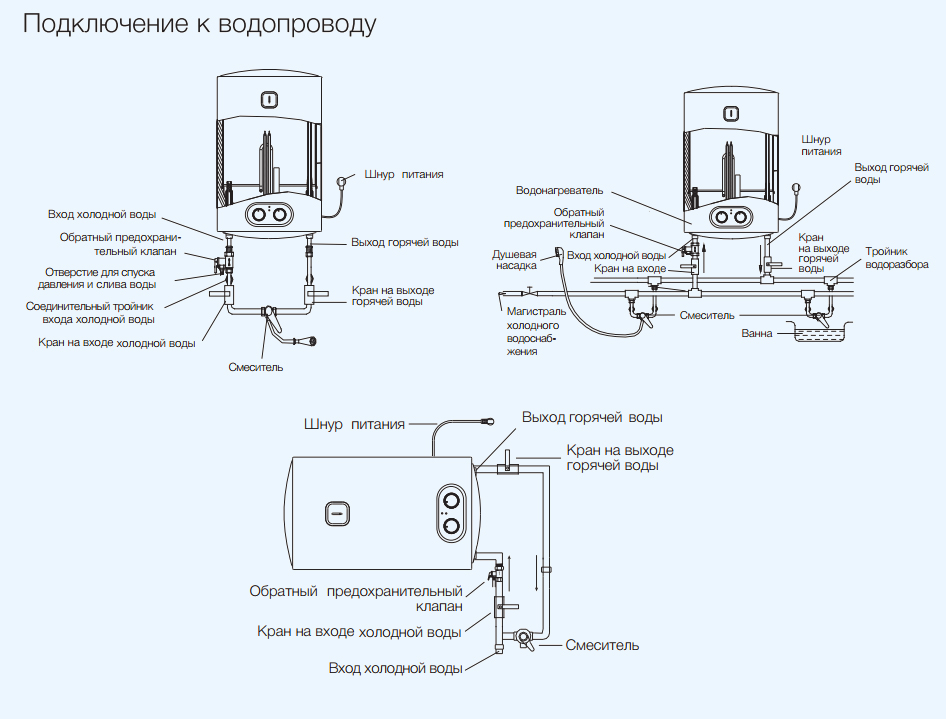

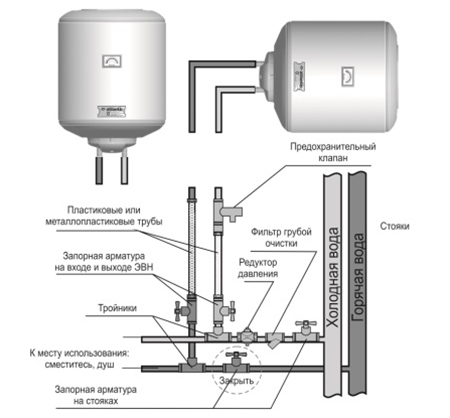

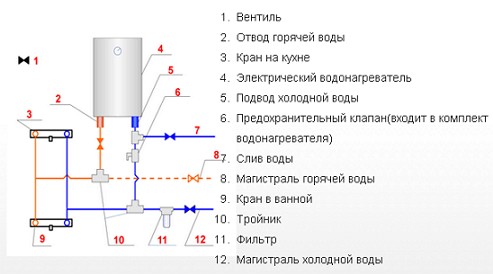

3. При установке в котельной водонагревателя или термосифона горячая вода смешивается с холодной водой, а холодная вода смешивается с горячей водой.
а. Хотя установка дополнительного клапана на входе горячей и холодной воды в квартиру теоретически решает проблему, на практике проблема все еще сохраняется, потому что дополнительный клапан заблокирован.
г. Подключение труб системы горячего водоснабжения должно производиться следующим образом, при условии, что решение предусмотрено архитектором.

4. Если расстояние между котлом и местом использования превышает 12 метров, необходимо установить циркуляционный насос для используемой воды в соответствии с голландскими нормами. №
5. Если котел размещен под санузлами на архитектурном плане, циркуляционный насос может не понадобиться. №
6. В красильных камерах рекомендуется использовать закрытый расширительный бак.В противном случае вода будет сливаться из предохранительного клапана.
7. Стоимость потери тепла в конденсаторе циркуляционного насоса ГВС высока. Это управление циркуляционным насосом используемой воды с помощью таймера автоматической панели. … Например, в жилых домах этот насос должен останавливаться с 11 до 6 часов утра. Насос циркуляции воды для бытового потребления не должен использоваться даже в частных домах и на рабочих местах, даже в неиспользуемые часы на открытом воздухе.
8. Не подключайте дренаж конденсационных котлов непосредственно к канализационной трубе.Метан, который может выйти из канала, может вызвать взрыв. Для этого;
а. 40 см. Сифон следует делать по высоте.
г. Сифон-дозатор должен быть свободным, не использовать уплотнитель, а сливаемая вода должна течь через воронку с воронкой.
9. Медные трубы следует размещать после стальных по направлению потока. В противном случае медная труба перед трубой будет залита водой, труба проткнет трубу и просверлится отверстие.
10. Впускные клапаны должны быть закрыты, когда клапан закрыт.Для этой цели рекомендуются обратные клапаны дискового типа.

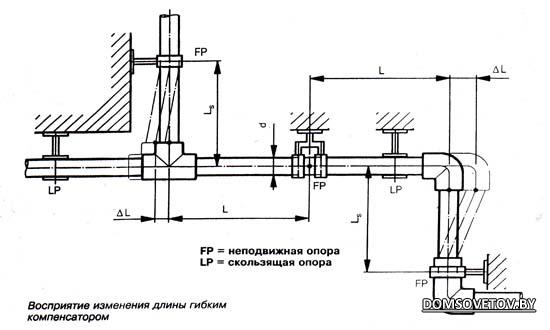

11. Компенсацию следует устанавливать на длинных и коротких линиях горячего водоснабжения и циркуляции. В каждом случае на эти трубы следует делать 10-кратную компенсацию. №
12. В системе циркуляции воды в котле следует использовать оцинкованную трубу и латунный вентиль чиллера. Запрещается использовать черную трубу.

Источник: Isisan, Руководство по установке архитектора

3 Распространенные проблемы с горячей водой и их решения

Когда вы включаете душ утром, проходит ли подача горячей воды через несколько минут? Вы принимаете холодный душ, если встаете в доме последним? Давление горячей воды ниже идеального?

Вы не одиноки. Это одни из самых распространенных жалоб домовладельцев Фрамингема. Узнайте причины и решения каждой из этих распространенных проблем с горячей водой.

Проблема: вода нагревается за несколько минут

Когда вы включаете кран с горячей водой в душе, кухне или ванной, нужно ли вам ждать несколько минут, чтобы вода нагрелась? Когда мы видим эту проблему с водопроводом в домах в районе Фрамингема, наиболее частой причиной является большое расстояние между краном и водонагревателем.

Перед тем, как включить кран, в трубах между краном и водонагревателем идёт холодная вода. Чем больше расстояние между этими двумя точками, тем больше времени потребуется для получения горячей воды.

Один из способов избежать этой проблемы — чистить зубы горячей водой. Это позволит холодной воде вытечь из труб, прежде чем вы включите душ. Другой вариант — установить в ванной комнате небольшой водонагреватель.

  • Причина : Длинная линия водопровода / трубопровода
  • Решение : Установить водонагреватель без резервуара
  • на месте использования.

Проблема: прекращение подачи горячей воды после нескольких душа

Если вы живете в доме с несколькими людьми или регулярно принимаете гостей, вы, вероятно, заметили эту проблему.После нескольких приемов душа в вашем водонагревателе заканчивается горячая вода, и все остальные принимают холодный душ.

На самом деле есть два решения этой проблемы. Вы можете установить водонагреватель большего размера или модернизировать устройство до безбаквального водонагревателя. Водонагреватель без резервуара нагревает воду по требованию, поэтому у вас никогда не закончится горячая вода после слишком большого количества душа.

  • Причина : Водонагреватель малого бака
  • Решение : Установите водонагреватель с большим баком или безбаковый водонагреватель

Проблема: низкое давление горячей воды

Хотя эта проблема встречается реже, чем предыдущие, она не является чем-то необычным. У вас большой напор воды на холодном уровне, который становится все хуже, когда вы переключаете его на горячий? Ваши трубы с горячей водой могут быть забиты отложениями минералов.

Вода содержит растворенные минералы. В процессе нагрева воды эти минералы часто могут откладываться в баке водонагревателя или попадать в трубы с горячей водой. Чтобы этого не произошло, следует ежегодно промывать водонагреватель. Если у вас уже есть эта проблема, вам, вероятно, нужно обратиться к профессиональному сантехнику, чтобы он прочистил ваши трубы.

  • Причина : Забиты трубы горячей воды
  • Решение : Промывка водонагревателя и / или прочистка труб

Горячая вода — это то, что мы все принимаем как должное — до тех пор, пока она не становится доступной. Если вам нужна помощь с проблемой горячей воды, обратитесь в Nicholson Plumbing сегодня .

Nicholson обеспечивает водопроводное отопление и кондиционирование воздуха в Фрамингеме, Массачусетс, и прилегающих районах.

терминов по сантехнике — InterNACHI®

Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, арматуры, приборов и принадлежностей, связанных со средствами канализации и ливневой канализации, вентиляционной системой, а также государственными и частными системами водоснабжения. Сантехника не включает торговлю бурением колодцев, установку оборудования для смягчения воды, а также производство или продажу сантехники, приборов, оборудования или оборудования.Сантехническая система состоит из трех отдельных частей: адекватная система снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

Общие сведения

Общая проверка дома касается безопасной системы водоснабжения, адекватной дренажной системы, а также наличия достаточного количества надлежащих приспособлений и оборудования. В этой статье объясняются особенности жилищной водопроводной системы и основные сантехнические термины, которые инспектор должен знать и понимать, чтобы должным образом выявлять нарушения жилищного кодекса, связанные с водопроводом, и более сложные дефекты, о которых он / она сообщит в соответствующие органы.Только инспекторы InterNACHI имеют достаточную подготовку, чтобы выявлять сложные дефекты, которые другие не заметят.

Определения

Воздушные камеры

Устройства для поглощения давления, устраняющие гидравлический удар. Их следует устанавливать как можно ближе к клапанам или крану и в конце длинных участков трубы.


Воздушный зазор (дренажная система)

Свободное вертикальное расстояние через свободную атмосферу между выпускным отверстием водопровода и кромкой уровня затопления резервуара, в который он сливается.


Воздушный зазор (система распределения воды)

Беспрепятственное расстояние по вертикали в свободной атмосфере между самым нижним отверстием любой трубы или крана, подающей воду в резервуар, водопроводную арматуру или другое устройство, и кромкой уровня затопления резервуара.


Воздушный затвор

Воздушный затвор — это пузырь воздуха, который ограничивает поток воды в трубе.


Обратный поток

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемого.Обратный сифонаж — это один из видов обратного слива.


Обратный слив

Обратный сток использованной, загрязненной или загрязненной воды из водопроводной арматуры или резервуара в систему питьевого водоснабжения из-за отрицательного давления в трубе.


Ответвление

Любая часть системы трубопроводов, кроме магистрали, стояка или трубы.


Отводное вентиляционное отверстие

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.


Дренаж здания

Часть самого нижнего трубопровода дренажной системы, которая принимает сливы из почвы, отходов или других дренажных труб внутри стен здания (дома) и передает их в канализацию здания, начиная с 3 фута снаружи. стена здания.

Перекрестное соединение

Любое физическое соединение или расположение между двумя иными отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду с неизвестной или сомнительной безопасностью, либо пар, газ или химические вещества, в результате чего может существовать поток. от одной системы к другой, направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и обратное сифонирование.)


Поле захоронения

Область, содержащая ряд из одной или нескольких траншей, выстланных крупным заполнителем и пропускающих сточные воды из септика через керамическую глину Сосновая или перфорированная неметаллическая труба, проложенная таким образом, чтобы поток равномерно распределялся по естественной почве.

Дренаж

Любая труба, по которой сточные воды или водные отходы переносятся в канализацию здания (дома).

Обод уровня затопления

Верхний край резервуара, из которого вытекает вода.

Клапан промывки

Устройство, которое сбрасывает заранее определенное количество воды в приспособления для промывки и закрывается прямым давлением воды.

Промывочный клапан

Устройство, расположенное на дне резервуара, для промывки санузлов и аналогичных приспособлений.

Жироуловитель

См. Перехватчик.

Горячая вода

Питьевая вода, нагретая до температуры не менее 120 ° F и используемая для приготовления пищи, мытья, мытья посуды и купания.

Санитарно-гигиенический

В нарушение санитарных норм вредно для здоровья.

Перехватчик

Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества из обычных отходов и позволять нормальным сточным или жидким отходам сбрасываться в дренажную систему самотеком.

Leader

Наружная дренажная труба для отвода ливневой воды с крыш или водосточных желобов в ливневую канализацию здания, комбинированную строительную канализацию или другие средства отвода.

Main Vent

Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

Основная канализация

См. Общественная канализация.

Пневматический

Это слово относится к устройствам, использующим сжатый воздух, например, в резервуарах высокого давления с насосами.

Питьевая вода

Вода, не содержащая примесей в количествах, достаточных для того, чтобы вызвать заболевание или вредные физиологические эффекты, и по своему бактериологическому и химическому качеству соответствует требованиям стандартов Службы общественного здравоохранения для питьевой воды или соответствует нормам общественного здравоохранения уполномоченный орган.

Предохранительный клапан P&T (давление и температура)

Предохранительный клапан, установленный на резервуаре для горячей воды для ограничения температуры и давления воды.

P Сифон

Сифон с вертикальным входом и горизонтальным выходом.

Общественная канализация

Обычная канализация, находящаяся под непосредственным контролем органов государственной власти.

Разгрузочное отверстие

Вспомогательное вентиляционное отверстие, обеспечивающее дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

Септик

Водонепроницаемый резервуар, который принимает сливы из канализационной системы здания или ее части и спроектирован и сконструирован таким образом, чтобы отделять твердое вещество от жидкости, переваривать органические вещества в течение периода содержания под стражей и позволять жидкости для сброса в почву за пределами резервуара через систему открытого или перфорированного трубопровода или через дренажную яму.

Канализационная система

Канализационная система включает в себя все трубопроводы, принадлежности и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.

Грунтовая труба

Труба, по которой сточные воды дома направляются в приемную канализацию, строительную канализацию или строительную канализацию.

Грунт

Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.

Вентиляционное отверстие для дымовой трубы

Расширение дымовой трубы для твердых отходов или отходов над самым высоким горизонтальным сливом, подсоединенным к дымовой трубе. Иногда это называется отводом отходов или отводом почвы.

Ливневая канализация

Канализационная труба, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.

Сифон

Сифон — это приспособление или устройство, которое обеспечивает жидкостное уплотнение для предотвращения выброса канализационных газов без существенного воздействия на поток сточных вод через него.

Вакуумный выключатель

Устройство для предотвращения обратного потока (обратного сифонажа) посредством отверстия, через которое можно втягивать воздух для сброса разрежения (вакуума).

Вентиляционная труба

Вертикальная вентиляционная труба, устанавливаемая для обеспечения циркуляции воздуха в дренажную систему и из нее и проходящая через один или несколько этажей.

Water Hammer

Громкий стук воды в трубе, когда клапан или кран внезапно закрывается.

Водопроводная труба

Обслуживаемая труба от водопровода или других источников питьевого водоснабжения до водораспределительной системы здания.

Система водоснабжения

Система водоснабжения состоит из водопровода, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующих клапанов и всех принадлежностей в здании или помещении или рядом с ним.

Влажное вентиляционное отверстие

Вентиляционное отверстие, через которое стоки выводятся не из туалетов.

Вентиляционное отверстие для хомута

Труба, соединяющаяся вверх от дымовой трубы с грунтом или отходами и вентиляционной трубой с целью предотвращения изменений давления в трубах.

Основные характеристики внутренней водопроводной системы

Основными функциями водопроводной системы в доме являются следующие:
  1. Обеспечение адекватного и питьевого снабжения горячей и холодной водой пользователей жилища .
  2. Для слива всех сточных вод и сточных вод, выходящих из этих приспособлений, в общественную канализацию или частную систему удаления.
Поэтому очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия сантехники конструкции, а также другие нарушения норм.

Элементы водопроводной системы

Водоснабжение: трубопровод домашней сети должен быть как можно короче. Колена и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к арматуре в доме.Линия подачи дома также должна быть защищена от замерзания. Засыпание линии под 4 футами почвы — это общепринятая глубина, чтобы предотвратить замерзание. Однако эта глубина варьируется по стране с севера на юг. Рекомендуемую глубину в вашем районе страны следует узнать в местных или государственных нормативных документах по водопроводу.

Материалом для домашнего обслуживания может быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

  • Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно выполняется из латуни и может быть подключено к электросети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в стопор корпорации, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
  • Ограничитель бордюра: Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали при ремонте, неуплате счетов за воду или затопленных подвалах. Поскольку упор корпорации обычно находится под улицей и для достижения клапана потребуется сломать тротуар, упор используется в качестве запорного клапана.
  • Блок упора бордюра: Блок ограничителя бордюра представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
  • Остановка счетчика: Останов счетчика — это клапан, расположенный на стороне улицы от счетчика воды, чтобы изолировать счетчик для установки или обслуживания. Многие нормы требуют наличия задвижки на стороне счетчика дома для перекрытия воды при ремонте водопровода. Бордюр и ограничители счетчика не должны использоваться часто, и при очень частом использовании они могут быстро выйти из строя.
  • Счетчик воды: Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющий контур. Многие счетчики поставляются с ярмом, которое поддерживает электрическую непрерывность, даже если счетчик снят.
Магистрали горячей и холодной воды: Магистрали горячей и холодной воды обычно подвешиваются к потолку подвала и прикрепляются к счетчику воды и резервуару для горячей воды с одной стороны и к стоякам подачи арматуры с другой.Эти трубы должны быть установлены аккуратно и поддерживаться трубными подвесками или ремнями достаточной прочности и достаточного количества для предотвращения провисания. Линии горячей и холодной воды должны находиться на расстоянии примерно 6 дюймов, если линия горячей воды не изолирована. Это необходимо для того, чтобы линия холодной воды не забирала тепло от линии горячей воды. В питающей сети должен быть сливной клапан или запорно-сливной клапан для отвода воды из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце каждого стояка приспособления.

Подступенки светильников начинаются от основной магистрали подвала и поднимаются вертикально к светильникам на верхних этажах. В одноквартирном доме ветви стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки приспособления не должны зависеть от стояков ответвления для поддержки, а должны поддерживаться кронштейном для труб. Затем каждое приспособление подключается к стояку ответвления отдельной линией. Последний прибор на линии обычно подключается непосредственно к стояку ответвления.

Водонагреватели: Водонагреватели обычно работают от электричества, мазута, газа или, в редких случаях, от угля или дров.Они состоят из помещения для нагрева воды и резервуара для хранения горячей воды в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых креплений. Однако, как правило, минимальный размер трубы составляет 3/4 дюйма.Это позволяет образовывать отложения на трубе из-за жесткости воды и обычно дает удовлетворительный объем и давление.

Дренажная система

Вода, подаваемая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо канализационную систему, по которой проходят только внутренние сточные воды, либо комбинированную систему, несущую внутренние сточные воды и сток с крыши.

Санитарная дренажная система: правильный размер санитарной или домашней канализации зависит от количества приспособлений, которые она обслуживает.Обычный минимальный размер — 6 дюймов в диаметре. В качестве материалов обычно используются чугун, керамическая глина, пластмасса и, в редких случаях, свинец. Для нормального потока в сливной трубе размер трубы должен быть примерно наполовину заполненным. Это обеспечивает надлежащее очищающее действие, чтобы твердые частицы, содержащиеся в отходах, не оседали в трубе.
  • Определение размеров водостока — Комитет по единому сантехническому кодексу разработал метод определения размеров сточных вод в доме с точки зрения «арматуры».«Один прибор» равен примерно 71 D2 галлону воды в минуту. Это импульсный расход воды, сливаемой из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.
Размеры сантехнического водостока
  • Класс водостока — Домашний сток или строительный коллектор должны иметь уклон в сторону канализации, чтобы обеспечить промывку слива. Обычный шаг канализации дома или здания составляет 1 D4 дюйма на 1 фут длины.
  • Приспособление и отводные сливы — Отводной слив — это сточная труба, которая собирает отходы от двух или более приспособлений и направляет их в канализацию здания или дома.Его размер такой же, как и у домашней канализации, с учетом того, что все унитазы должны иметь слив диаметром не менее 3 дюймов, и только два унитаза могут соединяться в один 3-дюймовый слив.
Все отводные стоки должны присоединяться к стоку дома с помощью Y-образного фитинга. То же верно и для дренажных водостоков, присоединяемых к отводным стокам. Y-образный фитинг используется для максимального исключения отложений твердых частиц в соединении или рядом с ним. Скопление этих твердых частиц вызовет закупорку слива.
  • Сифоны — Сифон для водопровода — это устройство, используемое в системе сточных вод, чтобы предотвратить попадание канализационного газа в конструкцию и, тем не менее, в значительной степени не препятствовать выпуску арматуры. На все светильники, подключенные к бытовой сантехнике, должен быть установлен сифон.
Влияние канализационных газов на организм человека известно; многие из них крайне вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов в конструкцию.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Ловушка с глубоким уплотнением имеет 4-дюймовое уплотнение.

Назначение сифона — изоляция канализационных газов от конструкции. Поскольку водопроводная система подвержена большим колебаниям потока, и этот поток возникает во многих различных частях системы, существует большое изменение давления в сливных линиях. Эти перепады давления приводят к разрушению гидрозатвора в сифоне. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что коррозионные жидкости, протекающие в системе, вызывают коррозию или забивают эти механические ловушки.Именно по этой причине большинство правил по сантехнике запрещают механические ловушки.

Есть много производителей ловушек, и все они несколько изменили конструкцию. Сифон типа «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душах и других установках, из которых не сливается много воды.

Барабанный уловитель

Барабанный уловитель — еще один гидрозатвор. Обычно они используются в размерах 4×5 дюймов или 4×8 дюймов. Эти ловушки имеют большую герметизирующую способность, чем ловушка типа «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно присоединяют к ваннам, ножным ваннам, сидячим ваннам и модифицированным душевым ваннам.

Неподходящие ловушки

Ловушки «S» 1 и 3h «S» не должны использоваться в водопроводных установках. Их практически невозможно проветрить должным образом, а 3-часовой S-образный сифон представляет собой идеальный сифон.
Мешок-ловушка, крайняя форма S-ловушки, встречается редко.

Любая ловушка, эффективность которой зависит от движущейся части, обычно неадекватна и запрещена местными правилами водоснабжения.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения утечки канализационного газа в конструкцию. Они не компенсируют перепады давления. Только надлежащая вентиляция устранит проблемы с давлением.

Вентиляция

Водопроводная система вентилируется для предотвращения потери уплотнения ловушки и порчи материала. и замедление потока.

Потеря уплотнения ловушки

Уплотнение водопроводной ловушки может быть потеряно из-за сифонации (прямого и косвенного или импульсного), противодавления, испарения, капиллярного притяжения или ветрового воздействия.Первые две из названных причин, вероятно, являются наиболее частыми причинами потерь. Если сливная труба размещается вертикально после сифона приспособления, как в сифоне «S», сточная вода продолжает течь после опорожнения приспособления и очищает сифон. Это вызвано тем, что давление воздуха на воду в арматуре больше, чем давление воздуха в сточной трубе. Действие воды, выпускаемой в сливную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в сливной трубе. В случае непрямого или импульсного сифонажа, поток воды, проходящий мимо входа в слив арматуры в сливной трубе, удаляет воздух из дренажа арматуры.Это снижает давление воздуха в дренажном отверстии приспособления, и весь узел действует как аспиратор, который врач использует для опрыскивания инфицированного горла.

Противодавление

Расход воды в грунтовой трубе зависит от используемых приспособлений. Унитаз дает небольшой поток, а унитаз — большой поток. Небольшие потоки имеют тенденцию прилипать к стенкам трубы, но большие по мере падения образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере роста давления он ищет точку выхода. Эта точка является либо вентиляционным отверстием, либо выходом для приспособления. Если вентиляционное отверстие закупорено или отсутствует, единственным выходом для этого воздуха является выходное отверстие прибора. Давление воздуха заставляет сифон запечатать трубу в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

Размер вентиляционной трубы

Установка вентиляционной трубы аналогична установке трубы для почвы и сточной трубы.Используются те же критерии приспособления. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Отверстия меньшего диаметра имеют тенденцию закупориваться и не выполняют свою функцию.

  • Индивидуальная вентиляция с оборудованием: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанов и т. Д.

  • Вентиляция агрегата: Система вентиляции агрегата обычно используется в многоквартирных домах. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в отдельных квартирах.

  • Мокрая вентиляция: Мокрая вентиляция водопроводной системы является обычным явлением в группе бытовой сантехники. Это именно то, что следует из названия: вентиляционная труба используется как сливная линия.

Общая дренажная система

До сих пор мы рассматривали дренажные, почвенные отходы и вентиляционные системы водопроводной системы отдельно. Однако для работающей системы все они должны быть подключены.

Монтаж труб и требования

Монтаж трубопровода

Трубы должны устанавливаться в соответствии с требованиями к долговечности, безопасности и тепловым характеристикам.

На этой странице:

  • Обязанности подрядчика
  • Общие требования к установке
  • Место для прокладки трубопроводов
  • Доступ для обслуживания и замены
  • Предотвращение поражения электрическим током
  • Изоляция труб

Подробную информацию о запорном клапане см. Также в клапанах и элементах управления требования.

Обязанности

Перед началом проекта определите обязанности сантехника, главного подрядчика и электрика за конкретную работу.
Обсудите с главным подрядчиком расположение участков трубопровода, чтобы свести к минимуму обрезание или надрезы в каркасе.

Общие требования к установке

Трубопровод должен:

  • соответствовать требованиям к долговечности пункта B2 Строительного кодекса. Долговечность
  • быть совместимым с опорой уровень замерзания
  • быть защищенным от повреждений
  • быть завернутым в гибкий материал или втулкой при проникновении в кладку или бетон.

Куда прокладывать трубопровод

Трубопровод может быть установлен:

  • в пространстве под крышей
  • под деревянным полом
  • под бетонной плитой (BRANZ не рекомендует установку внутри плиты).

Если трубы заглублены, они должны иметь:

  • Покрытие 600 мм под участками движения
  • Покрытие 450 мм под газонами и садовыми участками (без движения транспорта)

Если трубы находятся под бетоном, они должны иметь 50- годовая прочность.

Если трубы пересекают другие подземные коммуникации, они должны соответствовать деталям, показанным на следующей диаграмме.

Водопроводная труба, пересекающая электрический кабель или газовую трубу

Доступ для обслуживания и замены

Трубы, устанавливаемые в труднодоступных местах, должны:

  • иметь подробный отчет о долговечности для 50-летнего обслуживания от производителя
  • при прохождении через конструктивный элемент, быть втулкой в ​​трубу большего размера, которая открыта с обоих концов для позволяют проверить трубу или заменить ее, если необходимо.
  • установить в желобе или канале, которые обеспечат легкий доступ и не повредят элементы конструкции.

Предотвращение поражения электрическим током

Поражение электрическим током от водопроводных труб может произойти в любом здании, где:

  • Водопроводная труба металлическая и контактирует с землей
  • Электропитание подается в здание
  • Жители здания могут контактировать с оголенными трубами .

Во избежание поражения электрическим током:

  • трубопровод должен быть подключен к заземляющему электроду с помощью заземляющих проводов.
  • Металлические приспособления должны быть прикреплены к трубопроводу.

При резке металлических труб необходимо соблюдать меры безопасности.

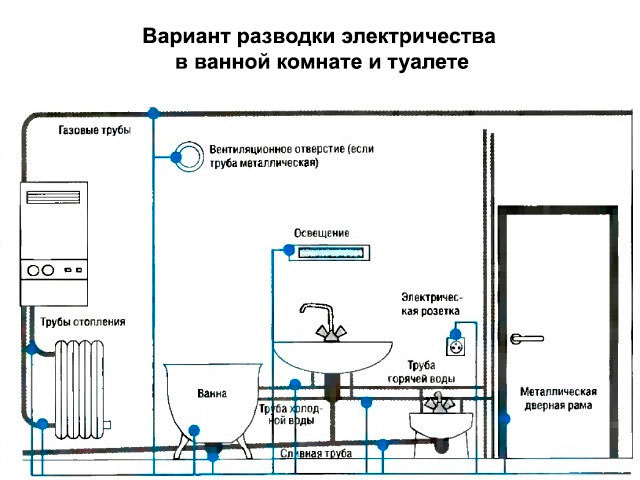

Заземление

Эквипотенциальное соединение металлических креплений

Правила техники безопасности

Изоляция труб

NZBC Приемлемое решение G12 / AS1 требует, чтобы трубопроводы были изолированы, чтобы:

  • ограничить теплопотери (трубы с горячей водой)
  • предотвратить замерзание воды в трубах (трубы с горячей и холодной водой).

BRANZ рекомендует изолировать все водопроводные трубы, кроме тех, где они подключены к устройству отвода тепла. Используйте специально отформованную изоляцию толщиной не менее 13 мм. Приемлемое решение h2 / AS1 относится к NZS 4305: 1996 Бытовые системы горячего водоснабжения, которые требуют, чтобы труба горячей воды, ведущая на кухню, была изолирована.

Изоляция вентиляционных труб

Изоляция труб горячего водоснабжения

Хотя изоляция труб показана на расстоянии минимум 2 м от водонагревателя, BRANZ рекомендует изолировать трубы горячей воды по всей их длине.

Обновлено: 5 ноября 2018 г.

Почему из холодного крана течет горячая вода?

Предположим, вы находитесь в туалете или ванной и хотите использовать воду, чтобы очиститься и освежиться. Но когда вы открываете кран с холодной водой, по иронии судьбы, вместо холодной воды из него текла горячая и теплая вода. Что будет очень болезненно, особенно если это будет происходить очень часто в летний сезон. Итак, почему с вашим краном происходит такая странная неудача? Не зная, почему из холодного крана течет теплая вода, вы не сможете решить эту проблему.Сегодня мы рассмотрим некоторые из основных причин, которые могут вызвать такого рода проблемы. Кроме того, наш специалист по сантехнике порекомендует несколько решений, которым вы можете следовать, чтобы избежать подобных ситуаций.

Некоторые из основных причин, почему из крана выходит горячая вода

Обе трубы расположены очень близко друг к другу

У большинства смесителей для ванных комнат есть две ручки: одна для горячей воды, а другая для холодной воды. Поскольку у него две разные ручки, у него есть две разные трубы, которые проходят параллельно друг другу для подачи холодной и горячей воды.Иногда сантехник размещает трубу горячей воды рядом с трубой холодной воды. Таким образом, тепловая волна, излучаемая из трубы с горячей водой, нагревает воду из трубы с холодной водой. И вы знаете, каковы последствия этой проблемы. Чтобы решить эту проблему, вы можете обратиться к своему водопроводчику, которого вы наняли для этой задачи, и посоветовать ему поддерживать минимальный зазор между этими двумя трубами. Кроме того, вы можете изолировать трубы, чтобы они не излучали внутреннюю температуру воды.

Обогревает Вентиляционный канал

Зимой вентиляционный канал проводится так часто, как обогреватели и камины используются в течение всего дня.На ощупь стало очень жарко, так как через эти трубы постоянно проходил теплый воздух. Если труба, подающая холодную воду в ваш дом, находится очень близко к вентиляционному каналу или касается его, это может согреть воду внутри трубы для холодной воды. Всегда соблюдайте достаточное расстояние между водопроводными трубами и воздуховодами, чтобы избежать этой проблемы.

Неисправный термостат

При поиске и устранении неисправностей такого рода мы иногда замечаем, что вышеуказанная проблема может возникнуть, если термостат вашего водонагревателя неисправен или сломан.Неисправный водонагреватель перегреет воду с горячей водой, и в конечном итоге тепловая волна, излучаемая от него, вскипятит воду из крана с холодной водой. Постепенно вода, в которой хранится холодная вода, станет теплой из-за разницы температур.

Чтобы избежать этого, вы можете либо заменить неисправный термостат, либо принести домой более новый водонагреватель.

Эффект лета

В разгар летнего сезона, когда солнце сжигает почти все, водопровод может нагреваться, а значит, и вода внутри трубопровода.Обычно это происходит, если вы живете в пустыне или в самой жаркой местности. Если проложить трубы глубже в землю, это не повлечет заметной разницы в температуре. Чтобы избавиться от этого вещества, возможно, потребуется использовать в трубопроводе прочную изоляцию. Это может стоить вам больших денег. Мы предложим одну уловку, чтобы избежать такого сценария. Когда на улице слишком жарко, вы можете включить кран на 1 минуту и ​​дать воде стечь, прежде чем дотронуться до него. Через некоторое время вода станет достаточно холодной.

Замена колец

Если смесители в вашей ванной становятся очень старыми, кольца внутри смесителя могут износиться. Это может вызвать вытекание горячей воды из крана с холодной водой. Чтобы избежать этого сценария, вам придется заменить внутренние кольца или купить новый смеситель для ванной. Home For Relax поможет вам найти качественные смесители для ванной по очень доступной цене.

Другие сценарии
  • Водопроводные трубы обычно делают из меди, и медь является очень хорошим проводником тепла.Иногда горячая вода, протекающая по водопроводу, может нагреть весь водопровод, включая трубопровод холодной воды.
  • Рециркуляционная сантехника может быть основной причиной этой проблемы.
  • Во время монтажа вашего дома или строительства водопроводной системы часто нанятый вами профессиональный сантехник мог неправильно установить водозаборник.
  • Проверьте, установлена ​​ли в вашей системе полива труба для понижения давления или односторонний клапан. Если его нет в вашей системе, горячая и холодная вода смешаются.

Заключение

Вот некоторые из причин, по которым из холодного крана выходит горячая вода. Но лучший способ решить эту проблему — найти и нанять профессионального сантехника на месте. Они определят основную проблему и немедленно ее исправят. Или вы можете посмотреть это видео ниже, если у вас есть базовые знания о сантехнике и вы хотите решить эту проблему самостоятельно.

Ссылка:

https://www.yellowpages.ca/tips/how-do-i-fix-hot-water-coming-out-of-the-cold-side-of-the-tap/

% PDF-1.7 % 904 0 объект > эндобдж xref 904 86 0000000016 00000 н. 0000003514 00000 н. 0000003833 00000 н. 0000003885 00000 н. 0000004014 00000 н. 0000004362 00000 п. 0000004399 00000 н. 0000004513 00000 н. 0000005248 00000 н. 0000005914 00000 н. 0000006463 00000 н. 0000006732 00000 н. 0000007385 00000 н. 0000007640 00000 н. 0000008225 00000 н. 0000008833 00000 н. 0000009082 00000 н. 0000009666 00000 н. 0000010082 00000 п. 0000010338 00000 п. 0000010779 00000 п. 0000058737 00000 п. 0000089050 00000 п. 0000123687 00000 н. 0000126337 00000 н. 0000144464 00000 н. 0000191310 00000 н. 0000279767 00000 н. 0000279839 00000 н. 0000279915 00000 н. 0000280135 00000 п. 0000280190 00000 п. 0000280293 00000 н. 0000280348 00000 п. 0000280449 00000 н. 0000280505 00000 н. 0000280687 00000 н. 0000280743 00000 н. 0000280881 00000 н. 0000281025 00000 н. 0000281165 00000 н. 0000281221 00000 н. 0000281351 00000 н. 0000281463 00000 н. 0000281641 00000 н. 0000281697 00000 н. 0000281797 00000 н. 0000281905 00000 н. 0000282016 00000 н. 0000282072 00000 н. 0000282189 00000 п. 0000282244 00000 н. 0000282349 00000 п. 0000282404 00000 н. 0000282515 00000 н. 0000282570 00000 н. 0000282683 00000 п. 0000282738 00000 н. 0000282794 00000 н.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
