Расстояние от дымохода до газопровода – СП 42-103-2003 Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов

Расстояние от газовой трубы по СНИП

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

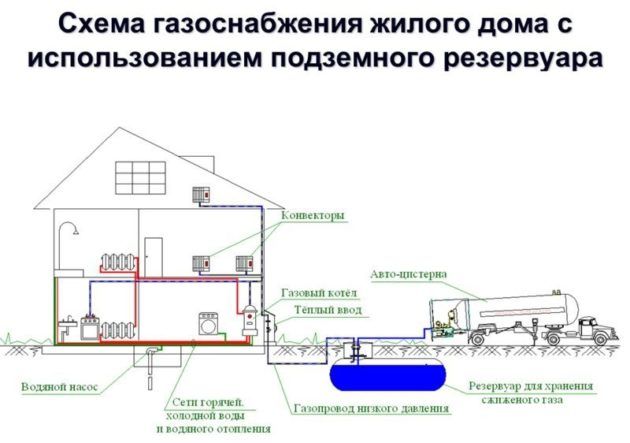

Состав системы газоснабжения:

  • наружные трубопроводы;
  • внутренние;
  • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Положение

Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

  • подземный;
  • наружный.

Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

Подземные

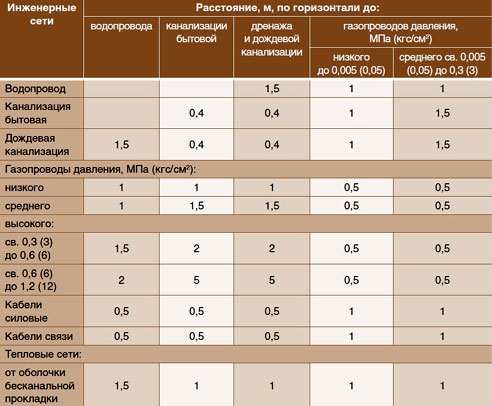

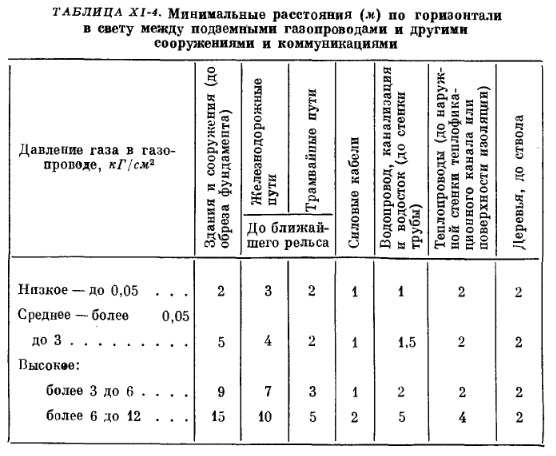

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

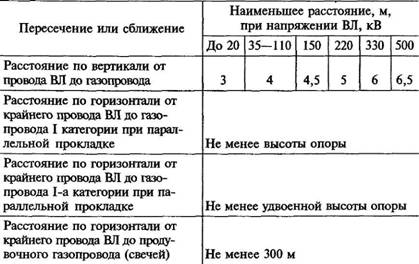

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Наземные и надземные

Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

Место прокладывания зависит от давления газопровода:

  • до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
  • до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

  • по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
  • по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
  • по строениям категории «А» и «Б».

По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

В помещении

Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

Схема работы коаксиального дымоходаСхема работы коаксиального дымохода

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

Коаксиальный и традиционный дымоходКоаксиальный и традиционный дымоход

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

  • расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
  • труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
  • такое же расстояние до этих объектов следует выдержать и по вертикали;
  • если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
  • свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т.е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
  • если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
  • размер такого уклона может варьироваться в пределах 3-12 градусов;
  • не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
  • расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

Требования к установке коаксиального дымоходаТребования к установке коаксиального дымохода

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

  • собственно трубы дымохода;
  • переходник для соединения котла с дымоходной конструкцией;
  • колено, тройник и т.п.;
  • обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

Элементы коаксиального дымоходаЭлементы коаксиального дымохода

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Установка коаксиального дымоходаУстановка коаксиального дымохода

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Переходник коаксиального дымоходаПереходник коаксиального дымохода

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Монтаж коаксиального дымоходаМонтаж коаксиального дымохода

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледенение коаксиального дымоходаОбледенение коаксиального дымохода

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Конденсатосборник для коаксиального дымоходаКонденсатосборник для коаксиального дымохода

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Насадка против обледенения коаксиального дымоходаНасадка против обледенения коаксиального дымохода

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

Вертикальный коаксиальный дымоходВертикальный коаксиальный дымоход

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т.е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

основные требования к монтажу 🚩 Квартира и дача 🚩 Другое

Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

  • с открытой камерой;
  • с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

  • выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
  • также он должен находиться на 1500 мм выше верхнего края котла;
  • от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
  • от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
  • монтировать дымоход диаметром меньше диаметра входа котла не допускается;
  • между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
  • внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Также при проектировании отопительной системы дома следует учитывать то, что:

  • по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
  • дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
  • расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Устанавливаться конструкции этого типа могут:

  • вертикально;
  • горизонтально.

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

  • выполняется разметка в месте вывода трубы на улицу;
  • по разметке проделывается отверстие для дымохода;
  • места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
  • первый элемент дымохода подключается к котлу;
  • собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

нормы СНиП, на каком можно строить от газопровода


Расстояние от дома до газовой трубы (газопровода) – необходимый для соблюдения параметр, вариативное понятие нормы, которое при строительстве регулируется в соответствии со СНиП 42-01-2002, в широком обиходе известном как «Газораспределительные системы». Законодательно утвержденный, он регламентирует расстояние от газовой трубы по нескольким параметрам – зданию, газопроводу, напору подаваемого газа, диаметру трубы, методу прокладки. Единого, однозначного ответа на вопрос о дистанции, данного без учета этих факторов, не существует.

Расстояние от дома до газовой трубы

Расстояние от дома

Основные документы к определению

Независимо от этажности, назначения и строительных материалов, даже самой повышенной пожаробезопасности, решение, на каком расстоянии от газовой трубы можно строить дом, принимается непременно до начала его возведения. Такие проблемы нужно регулировать еще на этапе проектирования строения.

Трубы в поселке

Газовые трубы в деревне

Жилой дом не является исключением. Любой гражданин Российской Федерации должен согласовать проект своего будущего места обитания с надзорными органами.

У него не будет никаких препятствий к старту застройки землевладения, если план согласован и составлен на основании существующих и действующих нормативных документов – СНиП, Федеральных законов, строительных правил и правительственных постановлений.

Данные документы зарегистрированы Росстандартом и могут стать руководящими. Необходимое визирование и одобрение разработанного плана строительства придется получать в нескольких инстанциях.

На даче

Около города

Расстояние от газовой трубы до дома можно легко просчитать, руководствуясь соответствующими документами. Для этого следует обратиться за фактическими данными и разрешением на газораспределительную станцию, полномочия которой распространяются на место возведения жилища.

Располагая фактическими данными об уровне давления в расположенном рядом газопроводе, можно обратиться при проектировании к следующим документам:

  • СНиП 42-01-2002, в котором определены основные технические требования для проектирования и реконструкции потребительских систем, созданных в целях обеспечения топливом;
  • ФЗ № 184 и Правительственное постановление № 858, которое обязывает к соблюдению нормы, указанной в СНиП, строительных правилах на уровне закона;
  • СП 62.13330.2011, в котором были обновлены или дополнены нормы удаленности СНиП 42-01-2002, необходимые для безопасной эксплуатации.
Газопровод в деревне

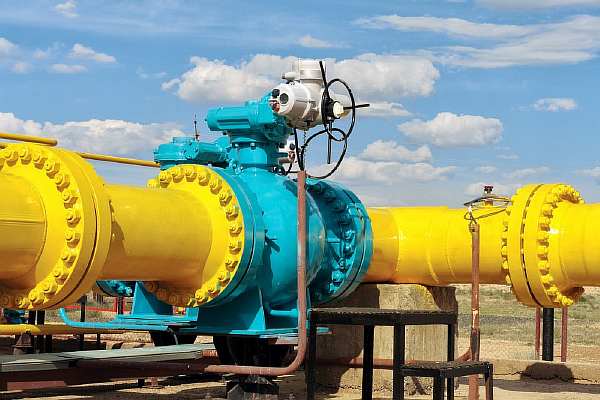

Газопровод высокого давления

Данные документы зарегистрированы Росстандартом и могут стать руководящими, если застройщик самостоятельно пытается определить дистанции для проектирования будущего здания с привязкой к конкретной местности. Однако утверждение проекта или плана – необходимая мера для получения разрешения на строительство, которое теперь должно обязательно быть у каждого потенциального новосела.

Определение удаленности: условия и факторы

С 2010 года нормы, указанные в СНиП и СП, стали такими же обязательными к исполнению, как и указанные в других законодательных документах. Как и любые разрешенные условия строительства, они перманентно проверяются надзорными инстанциями. В их функции входит обеспечение предусмотренных нормативами мер для обеспечения безопасности.

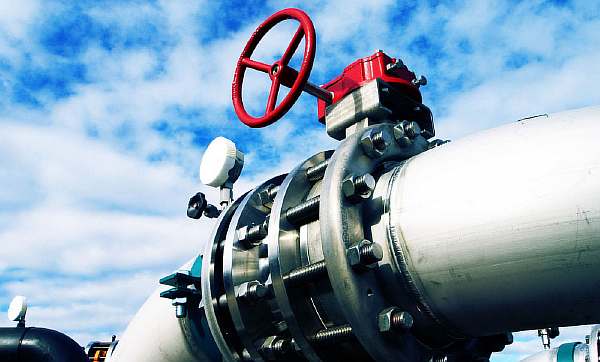

Газовая труба

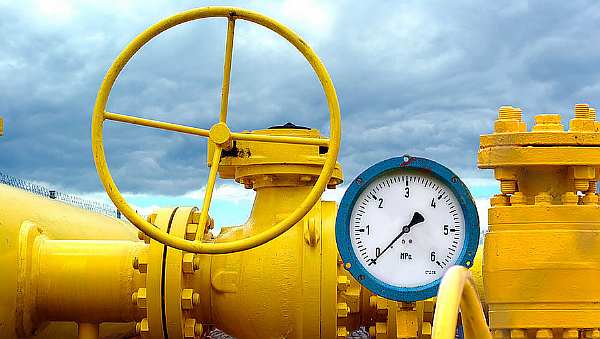

Задвижка

Невыполнение указанных минимальных расстояний от газовой трубы может стать поводом для рассмотрения в суде или наложения административных мер взыскания, если обнаружен факт нарушения.

Использование баллонного газа в доме предусматривает менее строгие требования – только нормы противопожарной безопасности.

Тонкости

Поставка для бытовых или производственных нужд зависит от нескольких факторов, которые подробно оговорены в действующих правилах. Оптимальным в первом случае считается газ с высоким содержанием калорий. Предпочтение транспортировке по трубам отдается ввиду того, что этот способ является наиболее безопасным.

Нормы СНиП

Расстояние от газовой трубы (подземного газопровода) до сооружений и коммуникаций согласно нормам СНиП

Однако данный метод требует прокладки сети газовых труб в местности с разным рельефом и зависит от существующих в каждом случае особенностей эксплуатации:

  1. Вокруг надземных коммуникаций, которые по требованиям СП могут изготавливаться только из качественной стали, оставляют охранную двухметровую зону. Такой вид транспортировки газа не создает особых проблем и не требует дополнительных затрат. Не нужно рыть специальные траншеи ни при прокладке газовой трубы, ни при ее ремонте. Непременно оставляется двусторонняя охранная зона. Надземный трубопровод может проходить в любой местности – в городской, сельской или дачной. Расстояние от забора до газопровода высокого или низкого давления в этом случае диктуется только соблюдением охранной зоны, и никаких особенных требований не предусмотрено.
  2. Постройка подземной сети коммуникаций для транспортировки топлива считается более безопасным, но и более дорогостоящим видом. Рытье траншей при прокладке и в случае необходимого ремонта – существенное неудобство. Однако в современных условиях можно сэкономить на газовых трубах из полимера, не требующих периодической замены и не подверженных коррозии. Прокладка под землей требует учета напора подаваемого газа. Например, низкого давления или другого, предусмотренного нормами. Безопасность местонахождения определяется и диаметром трубы. Поэтому, на каком расстоянии размещается от подземных коммуникаций жилой дом, определяется по нескольким параметрам. От забора до магистральной сети газопровода на улице достаточно охранной зоны, определяемой газораспределительной станцией. Но это только в том случае, если забор и возводимый жилой дом дистанцированы по всем нормативам от проезда или проезжей части.
  3. Внутренние сети, подающие экономичное и продуктивное топливо в здания разного типа, можно монтировать исключительно из качественной стали или из меди. Здесь определяющими факторами считаются назначение сооружения и этажность дома. В городе это могут быть промышленные, где применяются газовые трубы высокого давления, или общественные здания. Снабжение котельных, применяемых для отопления, или отдельных проектов требует среднего давления. Необходимо знать, какое расстояние должно соблюдаться от потенциальных объектов возгорания – камина, котла отопления, дымохода.
Нормы и правила

Дистанции между коммуникациями согласно СНиП и СанПиН

Расстояние от дома и забора: основные нормы

СП 62.13330.2011 требует соблюдения следующих норм:

  • охранной зоны в 2 м с каждой стороны от надземного газопровода до любой постройки или дома;
  • те же 2 м необходимы при определении дистанции от жилого дома до подстанции с низким давлением;
  • среднее давление в трубах предусматривает удаленность от дома уже в 4 м;
  • от сооружений с высоким напором жилое строение не может дистанцироваться ближе, чем в 7 м;
  • труба для подачи газа в жилое строение располагается на удалении от входа в 50 и более см;
  • от окна и крыши жилого дома подача газа может осуществляться с помощью трубы, удаленной на 20 см.
Нормативы и правила

Нормы удаленности от ЛЭП до газовой трубы согласно нормам СНиП

Строго определенных расстояний, на которых можно дистанцировать на участке забор и газовые коммуникации, не приводится. Нормой отступа является только охранная зона коммуникаций.

Информацию о диаметре магистральных труб и напоре можно получить на газораздаточной станции, в ведении которой находится территория. Без ее одобрения план застройки все равно не будет считаться законно утвержденным, а нарушением будет признано любое ограничение доступа к коммуникациям, даже одностороннее.

Претензии, которые могут выдвинуть соседи, тоже нужно учитывать.

Схема подземного резервуара

Схема газоснабжения жилого дома

Особенно в ситуациях, когда их строение установлено с нарушением нормативов, но достаточно давно, чтобы это можно было оспорить. В этом случае дистанция прокладываемой трубы от соседского забора должна соответствовать всем существующим нормам. Для их соблюдения в стране и предусмотрены надзорные органы, осведомленные о тонкостях процесса.

Газовые трубы в частном доме нормативы

Чтобы газифицировать загородный дом, необходимо собрать соответствующие документы и разрешения. К тому же, есть разница между подключением к централизованному газопроводу и работой газового оборудования от баллонного газа. Если подключать газовый баллон или группу баллонов, то пакет документов будет другим. В любом случае, для проведения газа в доме необходимы не только документы, но и сложные и небезопасные работы, поэтому все процессы, начиная с оформления разрешений и заканчивая операциями по физической газификации частного дома, рекомендуется доверить профессионалам. Стандартами и нормативами СНиП 2.04.08-87 СНиП 31-02 утвержден пошаговый регламент газификации и нормы газификации своего дома, отступление от которого грозит административным наказанием.Автономная газификация загородного дома





Газификация дома поэтапно

  1. Начинают газифицировать дом с оформления соответствующих ТУ, которые выписываются региональным управлением газовой службы. Согласно закона, вам предоставят эту документацию в течение 10 рабочих дней, бесплатно, в порядке очередности;
  2. Далее необходимо составить проект газифицируемых помещений и зданий, и эту работу следует оставить профессионалам – проектным бюро с соответствующей спецификой;
  3. Получив на руки ТУ от службы газа, хозяин дома заключает с ней договор на составление проекта по газообеспечению;
  4. Готовая проектная документация согласовывается с техническим отделом региональной службы газа, затем заключается договор на проведение трубопровода и газоснабжение дома.
Состав сооружений магистрального газопровода



Как выбрать тип газопровода

Типов индивидуального газопровода два: надземная и подземная трасса. В каждом варианте газопровод подключается своим способом, распределение газа по дому, помещениям и этажам проводится одинаково: необходимо только соблюдать требования и нормы снип. Стоимость работ зависит от выбранного подключения газа: подземные газовые трубы в частном доме нормативы монтажа которых описаны в вышеуказанных снип, укладывать намного дороже из-за больших объемов земляных работ – примерно на 50-60%. Однако это решение считается более надежным из-за следующих моментов:

  1. Подземная трасса газа больше защищена от окружающей среды – температурных перепадов, влаги и ветра, а механически повредить такой трубопровод почти невозможно, что по совокупности условий делает срок эксплуатации труб газа намного больше, чем при наземной укладке.
Прокладка подземного газопровода

  1. Достоинство наземного газопровода – низкая стоимость. Кроме того, состав грунта на участке газопровода может быть таким, что металл в земле начнет быстро ржаветь и разрушаться, чего не будет при прокладке труб на поверхности. И последнее преимущество: при большой протяженности труб газа их дешевле протянуть все-таки по воздуху, а не рыть для них траншеи, утеплять и защищать от агрессивных влияний.
Надземная транспортировка газа по трубам



Правила ввода газа в дом при подключении к центральному газопроводу

  1. Трубы газа, проходящие над поверхностью земли, монтируются на высоте ≥ 35 см от грунта до нижней части трубы. Эти требования касаются прокладки надземных трасс на приусадебном участке в отдаленности от подъездных транспортных путей и пешеходных дорожек;
  2. Основная труба газовой магистрали низкого давления оснащается запорной арматурой рядом с придомовым патрубком ввода на высоте ≤ 1,8 м от поверхности грунта;
  3. Между трубами газа и другими трубными коммуникациями расстояние выдерживается с учетом возможности проведения будущих работ по монтажу/демонтажу, ремонту и профилактике;
  4. За пределами дома баллоны с газом хранятся только в металлическом шкафу, установленном около стены здания. Шкаф устанавливается на бетонный, металлический, асбоцементный или другой негорючий фундамент, поверхность основания должна возвышаться над грунтом на 100 или более миллиметров. От газового шкафа до оконных и дверных проемов, расположенных на первом этаже дома, соблюдается расстояние ≥ 0,5 м, от оконных и дверных проемов подвала или цокольного этажа, от дверей погреба, от скважины или колодца, от септика или выгребной ямы – ≥ 3 метра. Основной ввод труб газа в здание от группы газовых баллонов в дом располагается в стене того помещения, где будет смонтировано газовое оборудование;
  5. При монтаже индивидуальной резервной установки со сжиженным газом глубина ее погружения в грунт должна быть ≥ 0,6 м для участков с сезонным промерзанием почвы, и ≥ 0,2 м для регионов без промерзания грунта. Расстояние берется от земли до верхней части установки. Если грунтовые воды на участке подходят близко к поверхности, то установку гидроизолируют, а фундамент делают более заглубленным и возвышенным. От установок с сжиженным газом трубы к дому необходимо прокладывать подземным способом.
Проект подключения и ввода газовой магистрали в дом

Требования к газовым трубам

И для наземного, и для подземного трубопроводов газифицированного участка правила разрешают применение металлических или полимерных труб:

  1. Полимерные изделия абсолютно устойчивы к контактам с всевозможными химическими соединениями и агрессивными средами. Материал эластичен, прочен и надежен, ПВХ и другие полимеры для газовых трасс в 7-8 раз меньше весят, чем металлические изделия, не проводят ток, поэтому их не нужно дополнительно защищать от электрохимической коррозии. Укладываются и состыковываются полимерные трубы просто, гарантийный срок эксплуатации изделий – составляет 50 лет и более. Полимерные трубы рекомендуются к эксплуатации в северных регионах страны;
  2. Соблюдая правила и нормы строительства газопроводов, трубы для ввода газа в дом и для газопровода внутри дома используют только металлические, из стали. ПВХ и другие полимерные изделия запрещено эксплуатировать при температуре на улице ниже -500С, а также в сейсмоопасных регионах. Кроме того, запрещено прокладывать полимерные трубы по воздуху.
Требования к газораспределительным сетям



Нормы и правила прокладки газовых магистралей

Технические и эксплуатационные требования, которые обязаны соблюдать работники службы газ при проведении и подключении централизованного или баллонного газа к жилому зданию:

  1. Подземная прокладка газового трубопровод на приусадебном участке проводится на глубине 1,25-1,75 м от поверхности;
  2. На месте ввода газовой трубы в здание глубина укладки уменьшается до 0,75-1,25 м;
  3. Ввод магистрали в дом производится через отверстие в стене или в фундаменте, защищенное отрезком металлической трубы;
  4. Высота потолка в помещении с газовым оборудованием должна ≥ 2,2 м;
  5. Помещение, отведенное под газовое оборудование, должно иметь естественную и принудительную вентиляцию;
Схема газоснабжения жилого дома с использованием надземного резервуара



Требования к автономному газопроводу

Если провести газ в загородный дом от центрального газопровода нет возможности, то газификация дома проводится подключением баллонного газа – одного баллона или группы, по соответствующей схеме, через редукторы для понижения давления в газопроводе. Баллоны заряжаются сжиженным пропан-бутаном, стандартный объем одного баллона – 50 или 80 л.

Обычно при среднем расходе одного баллона газа на семью из 4-х человек его хватает на один месяц (не считая отопительного сезона). Хранятся газовые баллоны в отведенном за домом месте, в металлическом шкафу, чтобы соблюсти максимальную безопасность эксплуатации и противопожарную безопасность.

Через редуктор баллон подключается к газовой плите или котлу и остальным газовым приборам в доме. Если эксплуатируется группа баллонов, то через специальный регулятор давления, преобразующий высокое давление в низкое, и коммутирующий газ со всех баллонов в один газопровод, газ поступает в дом по металлической трубе, закрепленной снаружи дома, и через отверстие в стене подается в помещение с газовым оборудованием.Подключение баллонного газа к жилому дому



Места ввода газовой магистрали в дом рассчитываются при составлении проекта, металлический шкаф для хранения газовых баллонов крепится на фундаменте и к стене дома. Прокладывая газовую трубу от шкафа к зданию, необходимо соблюдать следующие правила:

  1. Металлический газопровод прокладывается на высоте ≥ 2,5 м;
  2. Трубы крепятся к стенам дома хомутами и анкерами;
  3. Трубы не должны проходить по окнам и дверным проемам.

Обычно баллонный газ подключают только для работы газовой плиты, так как отопление на сжиженном газе будет стоит очень дорого. Но проблема с газовым отоплением от баллонного газа решается установкой специальной системы автономной газификации.Проект газоснабжения частного дома согласно СНиП

Нормативная документация

Правила и нормативы газификации загородных домов регламентируются СП 42-101-2003, СНиП 2.04.08-87 снип 31-02, СНиП 2.07.01-89, согласно которым газовые магистрали подразделяются на внутренние и внешние.

Газификацию жилых домов разрешено проводить специализирующимся на этих работах компаниям и организациям, имеющим разрешение на проведение опасных работ с газовым оборудованием. Такие организации обязаны строго следить за соблюдением нормативов и требований снип, и выполнять правила регламентной документации МЧС и энергетических служб.

К внутренним газовым сетям относятся магистрали, находящиеся в непосредственной близости от газового оборудования, установленного в доме.Проект подвода газа к дому согласно СНиП



Проводя газификацию загородного дома, следует опираться на следующие нормативные требования:

  1. Если устанавливается газовый котле мощностью ≤ 60 kW, то высота потолка в помещении должна быть ≥ 2,4 м;
  2. Окна в помещении котельной должны занимать не меньше 0,8 м2, или 0,03 м2 на 1 м3;
  3. При предположительной работе одного котла (без аварийного дублирования) площадь котельной должна быть ≥ 7,5 м2, при установке двух котлов – 15 м2;
  4. Если в подвальном помещении дома устанавливается котле мощностью ≥ 60 kW, то в помещении необходимо смонтировать сигнализатор загазованности;
  5. При работе на кухне двухкомфорочных газовых плит объем кухонного помещения должен быть ≥ 8 м3, при работе четырехкомфорочных плит – 15 м3;

При проведении газификации загородного дома обязательно необходимо исследовать состояние дымоходных путей и вентиляционных ходов, чтобы предотвратить скопление дыма и газа при работе газовых агрегатов.

Газификация загородного дома решает проблемы отопления, приготовления пищи, пользования горячей водой в бытовых и технических целях. Использование газа в быту – это практично, дешево и удобно, тем более, что газоснабжение – это экологически чистое мероприятие.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
