Расстояние от окна до газопровода: СНиП 42-01-2002 : Наружные газопроводы

Расстояние от газовой трубы по СНИП

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

  • наружные трубопроводы;
  • внутренние;
  • оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Положение

Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

  • подземный;
  • наружный.

Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

Подземные

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Наземные и надземные

Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

Место прокладывания зависит от давления газопровода:

  • до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
  • до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

  • по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
  • по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
  • по строениям категории «А» и «Б».

По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

В помещении

Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

СНИПы и нормативы: расстояние длина и высота построек, регламент прокладки инженерных сетей | Своими руками

Многие владельцы дач и частных домов часто сами провоцируют судебные разбирательства строя дома или любые другие постройки так что, например соседский «участок» утопает в тени. А ведь существует целый перечень правил, нормативов который предусматривает расстояния, длину, высоту и другие параметры при строительстве и прокладке инженерных четей (водопровода, газопровода и др.)

Приведем наиболее часто встречающиеся из них при индивидуальном строительстве – их знание поможет Вам не совершать ошибок, дабы потом не пришлось сносить построенное своими руками и начинать строительство заново.

Для прокладки инженерных сетей свой регламент

Топочные

При несоблюдении нормативов газовые службы могут запретить подключение к газопроводу. Вот какими должны быть топочные и кухни с газовыми плитами.

  • Высота потолков – не менее 2.4 м (2.2 м при мощности котла менее 60 кВт).
  • Окно (обязательно с форточкой) должно иметь площадь остекления из расчета 0,03 кв. м на 1 куб. м объема помещения, но не менее 0,8 кв. м.
  • Объем помещения на 1 котел – удобное для обслуживания, но не менее 7,5 куб. м. На 2 котла – не менее 15 куб. метров
  • При установке котлов мощностью более 60 кВт – сигнализатор загазованности.
  • При установке котлов в цокольных этажах, в отдельно стоящих топочных -сигнализатор загазованности.
  • Размер дымохода – по паспорту котла.

На кухне свои порядки. Если плита газовая, выполняются такие требования:

  • расстояние от газового счетчика до электросчетчика – не менее 0,5 м;
  • расстояние от газового счетчика до газовых приборов – не менее 1 м;
  • при установке 4-конфорочных плит объем помещения не менее 15 куб. м;
  • при установке 2-конфорочных плит объем помещения не менее 8 куб. м;
  • вентиляция в кухне – D воздуховода 200 мм;
  • высота потолков – не менее 2,2 м.

Читайте также: Создание проекта перед строительством дома и геологоразведка


Нормативы для подземного газопровода:

  • расстояние подземного газопровода до других коммуникаций при параллельной прокладке -1 метр;
  • расстояние подземного н. д. (низкого давления) газопровода до зданий (сараев, беседок) – не менее 2 метров;
  • расстояние подземного н. д. газопровода до колодцев – не менее 1 метра;
  • расстояние подземного н. д. газопровода до линий электропередачи – не менее 1 м;
  • расстояние подземного н. д. газопровода до деревьев – не менее 1,5 метра;
  • расстояние от горелки до противоположной стены – не менее 1 м;
  • безопасные расстояния от газгольдера до объектов на участке.

Система должна располагаться на расстоянии (в особо стесненных условиях расстояния можно сократить в два раза):

  • от жилого здания -10 метров;
  • от забора на фундаменте и гаража -2 метра;
  • от септика-5 метров;
  • от скважины -15 метров;
  • от дерева с развитой кроной -5 метров;
  • от линии электропередачи – полторы высоты опоры.

Читайте также: Составление генплана в начале строительства и учет ландшафта участка


Расстояния между домами и постройками – нормативы и регламент

Расстояния между домами определяются правилами, но могут быть сокращены при соблюдении норм освещенности и если помещения не просматриваются из окна в окно:

  • между длинными сторонами жилых зданий высотой 2-3 этажа – не менее 15 метров, а высотой 4 этажа – не менее 20 метров;
  • между длинными сторонами и торцами этих же зданий с окнами из жилых комнат – не менее 10 метров;
  • в районах усадебной застройки расстояние от окон жилых помещений (комнат, кухонь и веранд) до стен дома и хозяйственных построек (сарая, гаража, бани), расположенных на соседних земельных участках, должно быть не менее 6 метров;
  • хозяйственные постройки размещают от границ участка на расстоянии 1 метра.

Допускается блокировка хозяйственных построек на смежных участках по взаимному согласию домовладельцев.

На каком расстоянии друг от друга должны располагаться инженерные сети? Эта таблица отражает междоусобные отношения.

Инженерные сети









Расстояние, м, по горизонтали до:

водопровода

канализации бытовой

дренажа и дождевой канализации



газопроводов давления. МПа (кгс/см2)



низкого до 0.005 (0,05)

среднего св. 0.005 (0.05) до 0,3(3)

Водопровод





1.5

1

1

Канализация бытовая



0.4

0,4

1

1.5

Дождевая канализация

1.5

0,4

0.4

1

1.5

Газопроводы давления, МПа (кгс/см2):





низкого



1

1

0,5

0,5

среднего

1

1.

5

1.5

0,5

0,5

высокого:

св. 0.3 (3) ДО 0,6 (6)

1,5

2

2

0,5

0,5

св. 0.6 (6) ДО 1,2 (12)

2

5

5

0,5

0,5

Кабели силовые

0,5

0.5

0,5

1

1

Кабели связи

0.5

0,5

0,5

1

1

Тепловые сети:

от оболочки

бесканальной

прокладки

1. 5

1

1

1

1

Мнение юриста (К.Андреев)

Наиболее распространенный предмет споров – самовольные постройки (если есть разрешение на строительство, то оно обязательно учитывает нормативы – СНиП).

Второй вид нарушения – строительство участке, который не принадлежит «строителю» (это называется самозахватом). Примером может служить передвинутый забор. Согласно пункту 17 статьи 51 градостроительного кодекса РФ, некоторые объекты разрешения на строительство не требуют: гаражи, беседки, бани, сараи.

На строительство жилого дома разрешение обязательно, поэтому важно, что вы строите фактически: если по техническому паспорту у вас гараж, а на самом деле жилой дом, постройка может быть оспорена в суде.

Третий предмет споров – постройка, не соответствующая нормам. Например, если участок предназначен для садоводства, к нему применяются строительные нормативы СНиПЗО-02-97 («Планировка и застройка территорий садоводческих объединений граждан. Здания и сооружения»). Согласно пункту 1.1 этого СНиП, нормы и правила распространяются на проектирование и возведение домов. В садоводческом товариществе нельзя построить 8-этажный дом (а такие случаи бывают) – соседи имеют право подать в суд, и такое здание снесут.

Если же участок предназначен для ИЖС, применяются другие нормативы – свод правил градостроительства, планировки и застройки городских и сельских поселений (редакция СНиП 2.07.01-89, утвержденная 28.12.2010 г.). При спорах о ненормативных постройках необходимо устанавливать, какое перед нами строение. Приезжает эксперт, осматривает объект и выносит вердикт: «Это гараж» или «Это малоэтажный дом». Затем решается, под какие правила подпадает спорное строение, и тогда уже ответчики вынуждены доказывать, что оно соответствует нормам. Для ограждений есть отдельный СНиП 30-02-97, пункт 6.2. В нем говорится, что участки должны быть огорожены с учетом минимального затенения соседних – заборы должны быть решетчатыми, высотой до полутора метров. По решению общего собрания садоводов допускается устройство глухих ограждений со стороны улицы и проезда.

Иски, которые подаются при нарушении прав, называются негаторными. Поводом для их подачи служит препятствие в пользовании своей землей, которое вам чинит сосед (незаконно вторгся на вашу территорию, затемняет ее). Собственник может потребовать устранить все нарушения. Срок исковой давности в этом вопросе составляет 3 года с того момента, как потерпевший узнал о нарушении его прав. Это означает, что совершенно не важно, когда сосед передвинул забор или построил дом у вас под носом. Важно, когда вы об этом узнали.


Читайте также: Планирование загородного дома перед строительством . Проект. Расчеты. Правила. Какой дом лучше строить.


Разрешенные расстояния от построек и зеленых насаждений (деревьев, живых изгородей) до забора и между собой

Автор: Й.Кшенска


СНИПЫ И НОРМАТИВЫ: РАССТОЯНИЕ, ДЛИНА И ВЫСОТА РЕГЛАМЕНТ ПРОКЛАДКИ ИНЖЕНЕРНЫХ СЕТЕЙ – ВОПРОСЫ И ОТВЕТЫ


Я арендовала участок площадью 15 соток под ИЖС, затем построила дом и выкупила участок согласно договору. После этого обнаруживается, что по моему участку проходит общая газовая труба (диаметром примерно 15 см). К этой трубе за пределами моего участка подключены другие дома. Ни в договоре аренды, ни в договоре купли-продажи газовая труба не значится. Говорят, чтобы вынести ее за пределы участка, надо договориться с газовой службой. Реально ли это? Есть ли какой другой вариант?

Л. Белых Липецкая область

Прежде всего, можно посоветовать вам обратиться в суд с исковым требованием к бывшему собственнику земельного участка (органу местного самоуправления – ОМС), который, зная о наличии трубы, тем не менее сначала сдал участок в аренду, а затем продал его вам, не предупредив о столь существенном обстоятельстве.

Как предусмотрено в пункте 3 статьи 37 Земельного кодекса РФ, покупатель в случае предоставления ему продавцом заведомо ложной информации об обременениях земельного участка и ограничениях его использования, а также иной информации, которая может оказать влияние на решение покупателя о покупке данного земельного участка и требования о предоставлении которой установлены федеральными закона-ми, вправе требовать уменьшения покупной ценя или расторжения договора купли-продажи земельного участка и возмещения причиненных ему убытков.

А согласно пункту 4 требования, установленные пунктом 3 статьи 37 ЗК, применяются также в случаях обмена земельного участка, передачи его в аренду.

Но данной нормой закона можно воспользоваться, если покупатель не знал и не мог знать, что земельный участок имеет такой существенный недостаток, как проложенная под ним газовая труба.

Одновременно можно подать судебный иск и к газоснабжающей организации с требованием перенести газовую трубу в другое место за счет этой газовой компании. Конечно, перспективы выиграть дело небольшие, поскольку труба была проложена еще до формирования земельного участка, установления его границ, сдачи в аренду и в последующем – продажи, и газовики не могут отвечать за то, что ОМС продал такой участок гражданину.

Другой вариант – договориться с газовиками о переносе трубы за ваш счет. Если это и удастся, то обойдется вам очень дорого. Нужно выполнить проектные работы, получить согласие собственника участка, по территории которого будет проложена труба, оформлять другие разрешения и согласования, наконец, физически прокладывать tdv6v в доугом месте.

Самый же целесообразный и реальный вариант -пока ничего не предпринимать, пользоваться участком, как прежде. Если же сотрудникам газоснабжающей организации потребуется провести какие-то работы на участке газопровода, проходящего по вашему участку, то не пускайте их на свою территорию. В этом случае газоснабжающая организация вынуждена будет предложить вам установить так называемый сервитут (без обращения в суд). Вы вправе потребовать за это ежемесячную или ежегодную плату, поскольку сервитут – это обременение вашего участка. Если ваши условия газоснабжающая организация не примет, то ей придется обратиться в суд по поводу установления сервитута.

Поясню: сервитут – это право ограниченного пользования чужим земельным участком. В соответствии со статьей 274 Гражданского кодекса РФ сервитут может устанавливаться для обеспечения прохода и проезда через соседний земельный участок, строительства, реконструкции и (или) эксплуатации линейных объектов, не препятствующих использованию земельного участка в соответствии с разрешенным использованием, а также других нужд собственника недвижимого имущества, которые не могут быть обеспечены без установления сервитута.

Собственник участка, обремененного сервитутом, вправе требовать от лиц, в интересах которых установлен сервитут, соразмерную плату за пользование участком (пункт 5 статьи 274 ГК).

То есть все останется как есть, но вы будете получать от газовой компании компенсацию за неудобства, которые могут возникнуть при каких-то обстоятельствах (необходимость замены трубы).

© Автор: Ю. ВОЛОХОВ, ЮРИСТ


СНИПы и ГОСТы – ПОЛЕЗНЫЕ ВИДЕО

НОРМЫ И ПРАВИЛА РАСПОЛОЖЕНИЯ ЖИЛЫХ СТРОЕНИЙ И ХОЗЯЙСТВЕННЫХ ПОСТРОЕК НА УЧАСТКЕ


Watch this video on YouTube

СНиП, нормы, ГОСТЫ, правила на строительство деревянного брусового дома


Watch this video on YouTube
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Габариты, пересечения и сближения. / ПУЭ 7 / Библиотека / Элек.ру

2.4.55. Расстояние по вертикали от проводов ВЛИ до поверхности земли в населенной и ненаселенной местности до земли и проезжей части улиц должно быть не менее 5 м. Оно может быть уменьшено в труднодоступной местности до 2,5 м и в недоступной (склоны гор, скалы, утесы) – до 1 м.

При пересечении непроезжей части улиц ответвлениями от ВЛИ к вводам в здания расстояния от СИП до тротуаров пешеходных дорожек допускается уменьшить до 3,5 м.

Расстояние от СИП и изолированных проводов до поверхности земли на ответвлениях к вводу должно быть не менее 2,5 м.

Расстояние от неизолированных проводов до поверхности земли на ответвлениях к вводам должно быть не менее 2,75 м.

2.4.56. Расстояние от проводов ВЛ в населенной и ненаселенной местности при наибольшей стреле провеса проводов до земли и проезжей части улиц должно быть не менее 6 м. Расстояние от проводов до земли может быть уменьшено в труднодоступной местности до 3,5 м и в недоступной местности (склоны гор, скалы, утесы) – до 1 м.

2.4.57. Расстояние по горизонтали от СИП при наибольшем их отклонении до элементов зданий и сооружений должно быть не менее:

  • 1,0 м – до балконов, террас и окон;
  • 0,2 м – до глухих стен зданий, сооружений.

Допускается прохождение ВЛИ и ВЛ с изолированными проводами над крышами зданий и сооружениями (кроме оговоренных в гл.7.3 и 7.4), при этом расстояние от них до проводов по вертикали должно быть не менее 2,5 м.

2.4.58. Расстояние по горизонтали от проводов ВЛ при наибольшем их отклонении до зданий и сооружений должно быть не менее:

  • 1,5 м – до балконов, террас и окон;
  • 1,0 м – до глухих стен.

Прохождение ВЛ с неизолированными проводами над зданиями и сооружениями не допускается.

2.4.59. Наименьшее расстояние от СИП и проводов ВЛ до поверхности земли или воды, а также до различных сооружений при прохождении ВЛ над ними определяется при высшей температуре воздуха без учета нагрева проводов ВЛ электрическим током.

2.4.60. При прокладке по стенам зданий и сооружениям минимальное расстояние от СИП должно быть:

при горизонтальной прокладке

  • над окном, входной дверью – 0,3 м;
  • под балконом, окном, карнизом – 0,5 м;
  • до земли – 2,5 м;

при вертикальной прокладке

  • до окна – 0,5 м;
  • до балкона, входной двери – 1,0 м.

Расстояние в свету между СИП и стеной здания или сооружением должно быть не менее 0,06 м.

2.4.61. Расстояния по горизонтали от подземных частей опор или заземлителей опор до подземных кабелей, трубопроводов и наземных колонок различного назначения должны быть не менее приведенных в табл.2.4.4.

Таблица 2.4.4. Наименьшее допустимое расстояние по горизонтали от подземных частей опор или заземляющих устройств опор до подземных кабелей, трубопроводов и наземных колонок.

Объект сближения

Расстояние, м

Водо-, паро- и теплопроводы, распределительные газопроводы, канализационные трубы

1

Пожарные гидранты, колодцы, люки канализации, водоразборные колонки

2

Кабели (кроме кабелей связи, сигнализации и проводного вещания, см. также 2.4.77)

1

То же, но при прокладке их в изолирующей трубе

0,5

2.4.62. При пересечении ВЛ с различными сооружениями, а также с улицами и площадями населенных пунктов угол пересечения не нормируется.

2.4.63. Пересечение ВЛ с судоходными реками и каналами не рекомендуется. При необходимости выполнения такого пересечения ВЛ должны сооружаться в соответствии с требованиями 2.5.268-2.5.272. При пересечении несудоходных рек и каналов наименьшие расстояния от проводов ВЛ до наибольшего уровня воды должно быть не менее 2 м, а до уровня льда – не менее 6 м.

2.4.64. Пересечения и сближения ВЛ напряжением до 1 кВ с ВЛ напряжением выше 1 кВ, а также совместная подвеска их проводов на общих опорах должны выполняться с соблюдением требований, приведенных в 2.5.220-2.5.230.

2.4.65. Пересечение ВЛ (ВЛИ) до 1 кВ между собой рекомендуется выполнять на перекрестных опорах; допускается также их пересечение в пролете. Расстояние по вертикали между проводами пересекающихся ВЛ (ВЛИ) должно быть не менее: 0,1 м на опоре, 1 м в пролете.

2.4.66. В местах пересечения ВЛ до 1 кВ между собой могут применяться промежуточные опоры и опоры анкерного типа.

При пересечении ВЛ до 1 кВ между собой в пролете место пересечения следует выбирать возможно ближе к опоре верхней пересекающей ВЛ, при этом расстояние по горизонтали от опор пересекающей ВЛ до проводов пересекаемой ВЛ при наибольшем их отклонении должно быть не менее 2 м.

2.4.67. При параллельном прохождении и сближении ВЛ до 1 кВ и ВЛ выше 1 кВ расстояние между ними по горизонтали должно быть не менее указанных в 2.5.230.

2.4.68. Совместная подвеска проводов ВЛ до 1 кВ и неизолированных проводов ВЛ до 20 кВ на общих опорах допускается при соблюдении следующих условий:

1) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛ до 20 кВ должны располагаться выше проводов ВЛ до 1 кВ;

3) провода ВЛ до 20 кВ, закрепляемые на штыревых изоляторах, должны иметь двойное крепление.

2.4.69. При подвеске на общих опорах проводов ВЛ до 1 кВ и защищенных проводов ВЛЗ 6-20 кВ должны соблюдаться следующие требования:

1) ВЛ до 1 кВ должны выполняться по расчетным климатическим условиям ВЛ до 20 кВ;

2) провода ВЛЗ 6-20 кВ должны располагаться, как правило, выше проводов ВЛ до 1 кВ;

3) крепление проводов ВЛЗ 6-20 кВ на штыревых изоляторах должно выполняться усиленным.

2.4.70. При пересечении ВЛ (ВЛИ) с ВЛ напряжением выше 1 кВ расстояние от проводов пересекающей ВЛ до пересекаемой ВЛ (ВЛИ) должно соответствовать требованиям, приведенным в 2.5.221 и 2.5.227.

Сечение проводов пересекаемой ВЛ должно приниматься в соответствии с 2.5.223.

Газпром газораспределение Томск — Новости

ИНФОРМАЦИЯ


Уважаемые абоненты!

С 14 июля 2020 года посещение клиентских центров ООО «Газпром газораспределение Томск» возможно только по предварительной записи и при наличии у посетителя средств индивидуальной защиты (маски и перчаток).

Запись ведется по телефонам

  • в Томской области (3822) 90-20-25;
  • в Кемеровской области (3842) 75-53-99;
  • в Новосибирской области (3833) 73-42-96;
  • в Иркутской области (3953) 31-47-80;
  • в Республике Алтай (38822) 4-44-08.

Обращаем ваше внимание на возможность дистанционного решения большинства вопросов по газификации, техническому обслуживанию и ремонту газового оборудования. Предлагаем воспользоваться доступными онлайн-сервисами на сайте компании или обратиться к специалистам по телефону или электронной почте.

  • По вопросам газификации объектов обращаться по телефонам клиентских центров «Единое окно» https://gazpromgr.tomsk.ru/blogs/show/29.
  • Подать онлайн-заявку на подключение:https://gazpromgr.tomsk.ru/request/.
  • Оплатить услуги по техническому обслуживанию газового оборудования, контролировать начисления через Личный кабинет https://gazpromgr. tomsk.ru/cabs/info/.
  • По вопросам технического обслуживания, установки, ремонта внутридомового/внутриквартирного газового оборудования обращаться по телефонам участка, обслуживающего ваш населенный пункт https://gazpromgr.tomsk.ru/vdgo.
  • Обратиться к специалистам и задать интересующий вопрос можно через рубрику «Вопрос-ответ» на сайте https://gazpromgr.tomsk.ru/faqs/ask.
  • Контактная информация подразделений ООО «Газпром газораспределение Томск» https://gazpromgr.tomsk.ru/contacts.
  • Телефон «горячей» линии 8-800-350-50-04.

При запахе газа вызывайте аварийную службу по телефону 04,

с мобильных телефонов – 104,

в Республике Алтай – (388-22) 2-43-55.

6.3. Требования к ГРПШ «СВОД ПРАВИЛ. ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ СНиП 42-01-2002. СП 62.13330.2011» (утв. Приказом Минрегиона РФ от 27.

12.2010 N 780) не действует Редакция от 27.12.2010 Подробная информация
Наименование документ«СВОД ПРАВИЛ. ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ СНиП 42-01-2002. СП 62.13330.2011» (утв. Приказом Минрегиона РФ от 27.12.2010 N 780)
Вид документаприказ, правила, сп
Принявший органминрегион рф
Номер документа780
Дата принятия20.05.2011
Дата редакции27.12.2010
Дата регистрации в Минюсте01.01.1970
Статусне действует
Публикация
  • На момент включения в базу документ опубликован не был
НавигаторПримечания

6.3. Требования к ГРПШ

6.3.1. Оборудование ГРПШ должно размещаться в шкафу, выполненном из негорючих материалов, а для ГРПШ с обогревом — с негорючим утеплителем.

ГРПШ размещают отдельно стоящими или на наружных стенах зданий, для газоснабжения которых они предназначены. На наружных стенах зданий размещение ГРПШ с газовым отоплением не допускается.

Допускается размещать ГРПШ ниже уровня поверхности земли, при этом такой ГРПШ следует считать отдельно стоящим.

Расстояния от отдельно стоящих ГРПШ до зданий и сооружений должны быть не менее указанных в таблице 5 и 6.2.2.

6.3.2. ГРПШ с входным давлением газа до 0,3 МПа включительно устанавливают:

на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий независимо от степени огнестойкости и класса конструктивной пожарной опасности при расходе газа до 50 м3/ч;

на наружных стенах жилых, общественных, в том числе административного назначения, административных и бытовых зданий не ниже степени огнестойкости III и не ниже класса конструктивной пожарной опасности С1 при расходе газа до 400 м3/ч.

6.3.3. ГРПШ с входным давлением газа до 0,6 МПа включительно устанавливают на наружных стенах производственных зданий, общественных и бытовых зданий производственного назначения с помещениями категорий В4, Г и Д и котельных.

6.3.4. ГРПШ с входным давлением газа свыше 0,6 МПа на наружных стенах зданий устанавливать не допускается.

6.3.5. При установке ГРПШ с входным давлением газа до 0,3 МПа включительно на наружных стенах зданий расстояние от стенки ГРПШ до окон, дверей и других проемов должно быть не менее 1 м, а при входном давлении газа свыше 0,3 до 0,6 МПа включительно — не менее 3 м. При размещении отдельно стоящего ГРПШ с входным давлением газа до 0,3 МПа включительно его следует размещать со смещением от проемов зданий на расстояние не менее 1 м.

6.3.6. Допускается размещение ГРПШ на покрытиях с негорючим утеплителем газифицируемых производственных зданий степеней огнестойкости I — II, класса конструктивной пожарной опасности С0 со стороны выхода на кровлю на расстоянии не менее 5 м от выхода.

нормы СНиП, на каком можно строить от газопровода


Расстояние от дома до газовой трубы (газопровода) – необходимый для соблюдения параметр, вариативное понятие нормы, которое при строительстве регулируется в соответствии со СНиП 42-01-2002, в широком обиходе известном как «Газораспределительные системы». Законодательно утвержденный, он регламентирует расстояние от газовой трубы по нескольким параметрам – зданию, газопроводу, напору подаваемого газа, диаметру трубы, методу прокладки. Единого, однозначного ответа на вопрос о дистанции, данного без учета этих факторов, не существует.

Расстояние от дома

Основные документы к определению

Независимо от этажности, назначения и строительных материалов, даже самой повышенной пожаробезопасности, решение, на каком расстоянии от газовой трубы можно строить дом, принимается непременно до начала его возведения. Такие проблемы нужно регулировать еще на этапе проектирования строения.

Газовые трубы в деревне

Жилой дом не является исключением. Любой гражданин Российской Федерации должен согласовать проект своего будущего места обитания с надзорными органами.

У него не будет никаких препятствий к старту застройки землевладения, если план согласован и составлен на основании существующих и действующих нормативных документов – СНиП, Федеральных законов, строительных правил и правительственных постановлений.

Данные документы зарегистрированы Росстандартом и могут стать руководящими. Необходимое визирование и одобрение разработанного плана строительства придется получать в нескольких инстанциях.

Около города

Расстояние от газовой трубы до дома можно легко просчитать, руководствуясь соответствующими документами. Для этого следует обратиться за фактическими данными и разрешением на газораспределительную станцию, полномочия которой распространяются на место возведения жилища.

Располагая фактическими данными об уровне давления в расположенном рядом газопроводе, можно обратиться при проектировании к следующим документам:

  • СНиП 42-01-2002, в котором определены основные технические требования для проектирования и реконструкции потребительских систем, созданных в целях обеспечения топливом;
  • ФЗ № 184 и Правительственное постановление № 858, которое обязывает к соблюдению нормы, указанной в СНиП, строительных правилах на уровне закона;
  • СП 62. 13330.2011, в котором были обновлены или дополнены нормы удаленности СНиП 42-01-2002, необходимые для безопасной эксплуатации.

Газопровод высокого давления

Данные документы зарегистрированы Росстандартом и могут стать руководящими, если застройщик самостоятельно пытается определить дистанции для проектирования будущего здания с привязкой к конкретной местности. Однако утверждение проекта или плана – необходимая мера для получения разрешения на строительство, которое теперь должно обязательно быть у каждого потенциального новосела.

Определение удаленности: условия и факторы

С 2010 года нормы, указанные в СНиП и СП, стали такими же обязательными к исполнению, как и указанные в других законодательных документах. Как и любые разрешенные условия строительства, они перманентно проверяются надзорными инстанциями. В их функции входит обеспечение предусмотренных нормативами мер для обеспечения безопасности.

Задвижка

Невыполнение указанных минимальных расстояний от газовой трубы может стать поводом для рассмотрения в суде или наложения административных мер взыскания, если обнаружен факт нарушения.

Использование баллонного газа в доме предусматривает менее строгие требования – только нормы противопожарной безопасности.

Тонкости

Поставка для бытовых или производственных нужд зависит от нескольких факторов, которые подробно оговорены в действующих правилах. Оптимальным в первом случае считается газ с высоким содержанием калорий. Предпочтение транспортировке по трубам отдается ввиду того, что этот способ является наиболее безопасным.

Расстояние от газовой трубы (подземного газопровода) до сооружений и коммуникаций согласно нормам СНиП

Однако данный метод требует прокладки сети газовых труб в местности с разным рельефом и зависит от существующих в каждом случае особенностей эксплуатации:

  1. Вокруг надземных коммуникаций, которые по требованиям СП могут изготавливаться только из качественной стали, оставляют охранную двухметровую зону. Такой вид транспортировки газа не создает особых проблем и не требует дополнительных затрат. Не нужно рыть специальные траншеи ни при прокладке газовой трубы, ни при ее ремонте. Непременно оставляется двусторонняя охранная зона. Надземный трубопровод может проходить в любой местности – в городской, сельской или дачной. Расстояние от забора до газопровода высокого или низкого давления в этом случае диктуется только соблюдением охранной зоны, и никаких особенных требований не предусмотрено.
  2. Постройка подземной сети коммуникаций для транспортировки топлива считается более безопасным, но и более дорогостоящим видом. Рытье траншей при прокладке и в случае необходимого ремонта – существенное неудобство. Однако в современных условиях можно сэкономить на газовых трубах из полимера, не требующих периодической замены и не подверженных коррозии. Прокладка под землей требует учета напора подаваемого газа. Например, низкого давления или другого, предусмотренного нормами. Безопасность местонахождения определяется и диаметром трубы. Поэтому, на каком расстоянии размещается от подземных коммуникаций жилой дом, определяется по нескольким параметрам. От забора до магистральной сети газопровода на улице достаточно охранной зоны, определяемой газораспределительной станцией. Но это только в том случае, если забор и возводимый жилой дом дистанцированы по всем нормативам от проезда или проезжей части.
  3. Внутренние сети, подающие экономичное и продуктивное топливо в здания разного типа, можно монтировать исключительно из качественной стали или из меди. Здесь определяющими факторами считаются назначение сооружения и этажность дома. В городе это могут быть промышленные, где применяются газовые трубы высокого давления, или общественные здания. Снабжение котельных, применяемых для отопления, или отдельных проектов требует среднего давления. Необходимо знать, какое расстояние должно соблюдаться от потенциальных объектов возгорания – камина, котла отопления, дымохода.

Дистанции между коммуникациями согласно СНиП и СанПиН

Расстояние от дома и забора: основные нормы

СП 62.13330.2011 требует соблюдения следующих норм:

  • охранной зоны в 2 м с каждой стороны от надземного газопровода до любой постройки или дома;
  • те же 2 м необходимы при определении дистанции от жилого дома до подстанции с низким давлением;
  • среднее давление в трубах предусматривает удаленность от дома уже в 4 м;
  • от сооружений с высоким напором жилое строение не может дистанцироваться ближе, чем в 7 м;
  • труба для подачи газа в жилое строение располагается на удалении от входа в 50 и более см;
  • от окна и крыши жилого дома подача газа может осуществляться с помощью трубы, удаленной на 20 см.

Нормы удаленности от ЛЭП до газовой трубы согласно нормам СНиП

Строго определенных расстояний, на которых можно дистанцировать на участке забор и газовые коммуникации, не приводится. Нормой отступа является только охранная зона коммуникаций.

Информацию о диаметре магистральных труб и напоре можно получить на газораздаточной станции, в ведении которой находится территория. Без ее одобрения план застройки все равно не будет считаться законно утвержденным, а нарушением будет признано любое ограничение доступа к коммуникациям, даже одностороннее.

Претензии, которые могут выдвинуть соседи, тоже нужно учитывать.

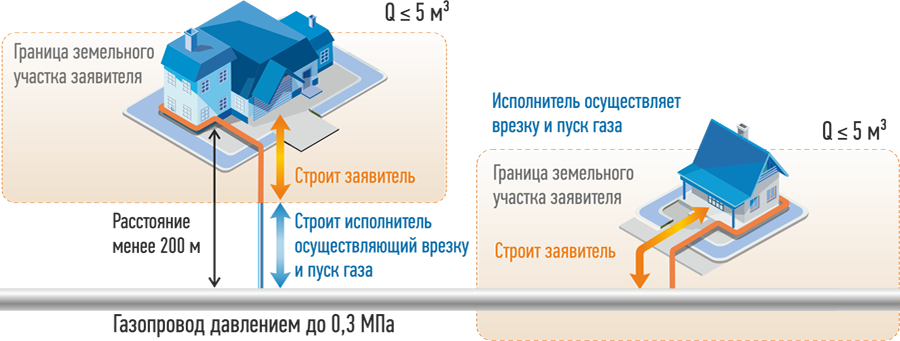

Схема газоснабжения жилого дома

Особенно в ситуациях, когда их строение установлено с нарушением нормативов, но достаточно давно, чтобы это можно было оспорить. В этом случае дистанция прокладываемой трубы от соседского забора должна соответствовать всем существующим нормам. Для их соблюдения в стране и предусмотрены надзорные органы, осведомленные о тонкостях процесса.

На каком расстоянии должен располагаться контейнер для мусора

09.07.2021

Транспортировка отходов

Транспортирование отходов – комплекс мероприятий, необходимых для перемещения мусора из пункта накопления до полигона или предприятия, где будет осуществлены его утилизация, захоронение, обезвреживание. Оказывать услуги перевозки может далеко не каждая компания, имеющая в распоряжении грузовые самосвалы или прочие виды спецтехники. Чтобы транспортировать отходы, подрядчик должен соответствовать строгим требованиям, которые касаются и техники, и персонала. За…

Читать далее

11.05.2021

Технологии переработки отходов

Проблема переработки пластиковых отходов – это настоящий вызов современной науке. Химики, технологи, экологи ищут способы не только уничтожить мусор, но и найти ему должное применение. Некоторые идеи ученых по его вторичному использованию уже получили статус стартапов и нащупывают пути реализации. Откуда берется лишний мусор Специалисты, занимающиеся мониторингом состояния окружающей среды, отмечают, что в связи с…

Читать далее

26.03.2021

РОП

В России уже несколько лет проводится мусорная реформа. И одним из ее компонентов стала расширенная ответственность производителя или РОП. Этот инструмент предполагает, что компания, выпустившая некоторый товар в упаковке, обязана потом ее собрать и утилизировать. Когда? Как только непосредственно изделие или тара от него стали отходами. Важный момент! Механизм РОП, виды товаров, подлежащих утилизации, обозначены…

Читать далее

13.03.2021

ОССиГ

В России уже третий год идет мусорная реформа, которая направлена на сокращение свалок и полигонов, увеличение перерабатывающих производств. Первым этапом Правительство обратило внимание на твердые бытовые отходы, для которых была создана и внедрена современная схема обращения с созданием соответствующей инфраструктуры. На следующем этапе разработчики реформы обратились к строительному мусору. На следующем этапе разработчики реформы обратили…

Читать далее

03.02.2021

РЭО

Горячая линия Российского экологического оператора 8 (800) 551-31-20. Звонок по России бесплатный. Российский экологический оператор (РЭО) был создан в апреле 2019 года с целью внедрения новых схем обращения с отходами, которые являются частью мусорной реформы, проводимой в данный момент в России. Компания отвечает за работу всех региональных мусорных операторов. В обязанности РЭО входит контроль устанавливаемых…

Читать далее

04.01.2021

Строительный мусор класс опасности

Строительные работы всегда сопровождаются образованием огромного количества отходов. В результате демонтажа здания, перекрытий, старых оконных и дверных конструкций, напольного и настенного покрытия на объекте появляются тонны хлама, от которого нужно оперативно избавиться во избежание административных штрафов. Выбрасывать обрезки труб, гипсокартонных листов, краску и цементные смеси в дворовые контейнеры запрещается. Существуют утвержденные законом требования к обращению…

Читать далее

27.12.2020

Вес строительного мусора

В процессе строительных работ, при капитальном ремонте с переносом межкомнатных перегородок или демонтаже строения образуется большое количество отходов. Законодательство требует, чтобы весь мусор от строительства не хранился, а был своевременно утилизирован. Нарушение требований экологических служб чревато административными штрафами, а в случае нанесения ущерба здоровью и жизни граждан – уголовной ответственностью. Для вывоза ненужного хлама следует…

Читать далее

21.10.2020

Проблема мусора

Проблема мусора – самая актуальная проблема в мире. В небольшом городе России на свалку ежегодно отправляются сотни тонн отходов. Они загрязняют почву, воду, воздух – и наносят непоправимый вред экосистеме. Люди во всем мире думают над тем, как решить проблему мусора. В этом вопросе есть некоторые успехи, но идеальной формы утилизации отходов еще не найдено….

Читать далее

28.09.2020

Рециклинг

В то время, как в современном мире наблюдается тенденция в сторону перепроизводства товаров первой необходимости, перед человечеством все острее встает вопрос об экологической безопасности. Общество потребления долго не задавалось вопросом сохранения в чистоте своей среды проживания, что привело к массе неразрешимых проблем. И только сейчас люди серьезно начали задумываться о задачах помощи природе, которая не…

Читать далее

30.08.2020

Медицинские отходы

Природоохранным законодательством РФ предусмотрено обращение с отходами — изделиями и веществами, потерявшими потребительские свойства и вышедшие из использования. И если с производственными и хозяйственными отбросами вопрос действиями решен, то вывоз медицинских отходов подвержена спорам Росприроднадзора и Роспотребнадзора, который рассматривает материальный утиль лечебных учреждений в свете санитарного права. Что это такое Медицинские отходы — все, что…

Читать далее

06.08.2020

Утилизация отходов

Мы живем в эпоху потребления. Чем больше потребляем, тем больше мусора образовываем. Свалки наносят окружающей среде непоправимый вред, а образующиеся при длительном хранении свалочные газы токсичны для человека и животных. В Федеральном законе N 89-ФЗ от 24.06.1998 г. и других профильных законах, и нормативных актах прописаны правила утилизации отходов. Они являются частью сложной системы, которая…

Читать далее

03.07.2020

КПО

Основной задачей мусорной реформы, начавшейся в январе 2019 года, был заявлен переход на новую систему обращения и управления отходами. По планам разработчиков Россия должна перестать складировать и хранить мусор, вместо этого его большую часть следует перерабатывать или утилизировать. Для реализации было решено ввести раздельный сбор и сортировку, ликвидировать несанкционированные свалки и рекультивировать действующие мусорные полигоны.

Читать далее

Правило против близости газового счетчика к окну?

Hi Gene

Как уже упоминалось, могут применяться местные правила, однако вот отрывок из Peoples Energy в районе Чикаго.

Счетчики
Требования к установке счетчиков
Peoples Energy рекомендует устанавливать счетчики, питаемые из рабочих труб среднего давления
, вне здания.
Для зон среднего давления в Чикаго необходимо установить рабочие регуляторы
. Практика Peoples Energy заключается в установке как регуляторов
, так и счетчиков вне здания.Установка снаружи
упрощает для Peoples Energy обслуживание счетчиков
и регуляторов, освобождая внутреннее пространство для использования клиентами.
Счетчики газа размещать:
1. В вентилируемом и легкодоступном месте.
2. По крайней мере, 3 фута от источников возгорания (включая блоки выключателей электрической цепи
, счетчики и розетки) или любых источников тепла
, которые могут повредить счетчик для внутренних установок.
3. Минимум 12 дюймов над землей для установки наружного счетчика.
(См. Рисунок 3 на странице 8.)
4. Вдали от препятствий, таких как водосточные трубы и окна .
Счетчики будут установлены только после следующего:
1. Все внутренние трубопроводы (трубопроводы дома и служебные трубы здания)
были испытаны на герметичность и одобрены персоналом полевой службы Peoples
Energy.
2. Трубопроводы дома имеют надлежащие опоры, размеры и заглушки (или
заглушены), а также указаны местоположения пола (или агрегата).
Счетчики газа не будут устанавливаться в этих случаях:
1.В местах, препятствующих пешеходному или автомобильному движению, движение
.
2. Под внутренней лестницей, которая является единственным выходом или обозначена
как запасной выход.
3. Под пожарными лестницами.
4. Непосредственно над или под рабочим окном.

5. Выше 7 футов для облегчения считывания показаний счетчиков и обслуживания
. (См. Рис. 23 на стр. 53.)
6. В помещении, занимаемом другим владельцем или арендатором.
Заказчик несет ответственность за испытание под давлением. Заказчик установил трубопровод
перед установкой счетчика.Счетчики не будут установлены, и учетная запись
не будет активирована, если в доме протекает трубопровод.

Wausau Daily Herald

Вопрос : Домашний инспектор сказал мне, что расстояние до вентиляционного отверстия сушилки и кондиционера слишком близко к моему счетчику газа? Что нужно искать на расстоянии?

Ответ : Газовые счетчики должны располагаться на расстоянии не менее 3 футов от источников возгорания. Примеры источников возгорания — разъединители розеток электросчетчиков, розетки, генераторы, кондиционеры и т. Д.Во время осмотра дома кондиционер часто оказывается в пределах 3 футов от вентиляционного отверстия регулятора газа. Когда это происходит, газоотводное отверстие должно быть перемещено государственной службой штата Висконсин. Это простая процедура. Они вставляют трубу в газоотводное отверстие и отодвигают его от слишком близкого отверстия.

Следующие зазоры от вентиляционного отверстия регулятора газа должны соблюдаться: Система забора воздуха в здании, будь то гравитационная или силовая, должна располагаться на расстоянии 10 футов от вентиляционного отверстия; Сушилка для белья должна располагаться на расстоянии не менее 3 футов от отверстия для выпуска газа, а выпускное отверстие прибора и воздухозаборник должны располагаться на расстоянии не менее 3 футов от отверстия для выпуска газа.Центральные кондиционеры должны находиться на расстоянии 3 фута от газового отверстия.

Q: Мой дом недавно был проинспектирован, и в отчете говорится, что на некоторых окнах сломаны пломбы. Что это значит? Разве они не плотно прилегают? Что я могу делать?

A : Это не имеет ничего общего с тем, насколько плотно они установлены или требуется ли на окнах уплотнитель. Когда у вас есть окна с термопанелями, что означает два стекла с газом между стеклами для обеспечения изоляционных качеств, когда уплотнение становится слабым или, как мы его называем, сломано, это не означает, что окно на самом деле разбито, на самом деле вы можете не вижу никаких повреждений, но обнаруживается то, что воздух попадает между стеклами стекла, что приводит к его запотеванию. Иногда вы просто видите что-то, похожее на грязное окно, но если вы проведете рукой по внутренней и внешней сторонам окна, оно не оторвется, что означает, что оно застряло между стеклянными панелями. На других окнах между ними видны следы влаги, и они настолько запотели, что вы даже не видите снаружи.

Вы можете позвонить в местную стекольную компанию, если на окнах сломана пломба; они заменят часть окна с термопанелью. Из-за стиля некоторые окна придется заменить.

Q : В моем отчете о домашнем осмотре говорится, что полы в доме, который я покупал, были в хорошем состоянии, но ковер был изношен и порван. Винил был разорван. На что он смотрит?

A: При домашнем осмотре домашний инспектор не обращает внимания на качество напольного покрытия. В своем отчете я могу упомянуть, что пол порван и т. Д. Я могу поставить отметку о том, что пол удовлетворительный, но не сообщать об этом в сводном отчете о необходимом ремонте. Если пол твердый, и я не проваливаюсь сквозь пол, я проверяю именно это, а не косметику пола. В новом строительстве это будет совершенно другой осмотр, если у вас есть потрескавшаяся напольная плитка и т. Д. Этого не должно происходить в новом строительстве, если только напольная плитка не установлена ​​неправильно.

Q: Что вы не можете проверить, что обычно?

A: Ни один предмет, который выключен или отключен от сети, не может быть осмотрен (холодильник, газовый камин, печь и т. Д.). Причина, по которой мы не можем оценить эти предметы, когда они выключены, заключается в том, что они могут быть выключены по какой-либо причине, и инспектор может нанести серьезный ущерб дому, если он их включит.Мы не можем развести огонь в дровяной печи.

В своем отчете я говорю людям, что если они никогда не использовали дровяную печь или дровяной камин, обратитесь к местному дилеру и попросите его дать вам советы по правильной эксплуатации. Я не рекомендую дровяные печи, если вы не планируете использовать их по назначению, чистить дымоходы и проверять агрегаты каждый год.

Рич Дюркоп из компании American Sentry Home Inspection — лицензированный государственный инспектор домов, президент и директор по образованию Ассоциации домашних инспекторов штата Висконсин, отделение Центрального Висконсина.С ним можно связаться по телефону 715-241-8222 или по электронной почте americansentry1@charter.net.

Как подготовить дом к установке баллона с пропаном

19 июня 2019 г.


Итак, вы сделали выбор в пользу использования пропана в своем доме? Разумное решение — пропан универсальный, безопасный и экономичный источник энергии . А подготовка к установке выполняется быстро и легко.

Базовая установка занимает всего пару часов и может быть заказана в течение нескольких дней, в зависимости от сложности, погодных условий и доступности нашего технического специалиста или сертифицированного партнера.Ваш базовый установочный пакет включает в себя материалы для установки вашего резервуара, основания / блоки резервуаров, газовую линию, необходимую для установки резервуара (до 10 футов от того места, где линия входит в дом), фитинги для подключения к газовой линии и перемещения вверх до 80 километров в каждую сторону.

Наши специалисты составили следующий контрольный список подготовки, чтобы сделать процесс плавным и беспроблемным.

  • Приготовьте домашнюю технику.
    Убедитесь, что все ваши пропановые устройства полностью установлены и вентилируются, а газовая линия подключена к внешней стене.Единственное исключение из этого правила — если вы живете в Британской Колумбии, где вы можете установить приборы после установки резервуара, чтобы ваш газовый монтажник мог завершить окончательное подключение при установке ваших приборов.
  • Расчистите путь.
    Убедитесь, что есть свободный путь (шириной не менее 4 футов) для цистерны и грузовика, ведущего к месту расположения цистерны. Шланг на грузовике для массовых грузов может достигать расстояния до 80 футов от места стоянки грузовика. Если есть какие-либо препятствия, которые могут вызвать задержку вашей установки, например воздушные провода, сообщите нам об этом заранее, чтобы мы могли помочь и спланировать их решение. Для цистерн большего размера может потребоваться дополнительное пространство для автокранов, чтобы они могли подъехать ближе к месту конечной емкости.
  • Подготовьте землю.
    Земля, по которой будет проходить ваш резервуар, должна иметь гравий, цемент или прочное основание. Земля должна быть ровной и иметь определенные зазоры, в зависимости от размера резервуара, который вам нужен.

    Для цилиндра емкостью 420 фунтов или вертикального резервуара — нашего самого маленького постоянного резервуара, предназначенного для дополнительного нагрева водонагревателей, каминов, бассейнов и нагревателей — зазор должен составлять 3 фута.вдали от окон и дверей и на расстоянии 10 футов от любых источников возгорания и воздухозаборников. Этот тип резервуара можно поставить напротив здания.

    Для резервуара 500 USWG горизонтального типа — идеально подходит для отопления жилых помещений — расстояние должно составлять 10 футов от вашего дома, любого здания или строения, границы участка, окон и дверей, а также любых источников возгорания и воздуха. воздухозаборники (например, тепловые насосы и кондиционеры).

    Чтобы узнать, какой размер лучше всего подойдет вам, ознакомьтесь с нашим « Резервуар какого размера мне действительно нужен? »сообщение в блоге.

  • Завершить рытье траншеи.
    Траншея должна быть глубиной 18 дюймов или 24 дюймов, если под проезжей частью дороги, без прямых углов. Обязательно завершите рытье траншеи перед установкой. Чтобы оставаться в безопасности и избегать гидроразводов, позвоните в местные коммунальные службы, прежде чем копать . Если вам нужна помощь с рытьем траншеи, поговорите со своим торговым представителем, мы можем помочь вам найти кого-нибудь в вашем районе.
  • Убедитесь, что вы дома.
    Наши технические специалисты поделятся советами и инструкциями, поэтому рекомендуется быть рядом во время установки.По крайней мере, нам понадобится взрослый, имеющий право подписи для вашего дома, чтобы присутствовать и подписывать форму проверки установки.

Ваш дизайнер кухни спроектировал вам опасную кухню?

Безопасность — огромная часть дизайна вашей кухни

Отредактированная версия этой статьи появилась в майском выпуске национального издания Kitchen & Bath design news за май 2011 года.

.

Одна из самых сложных задач для дизайнера кухни — создать дизайн, который эстетически понравится покупателю и одновременно предоставит ему функционально хорошо спроектированную кухню.Столь же сложно просто не делать ошибок. И, к сожалению, это то, чего на самом деле могут сделать очень немногие дизайнеры кухонь.

.

Когда клиенты показывают мне проекты, выполненные в другом месте, я обычно могу выдвинуть 10 вопиющих ошибок еще до того, как внимательно изучу план этажа. Еще более тревожно то, что многие конструкции действительно могут убивать. И эти самые роковые конструкции даже были отмечены наградами.

.

За последние несколько лет мне, честно говоря, еще не приходилось встречать журнал о кухне, в котором на передней или задней обложке не было изображенной кухни с серьезными ошибками. Часто они обладают одним из, возможно, фатальных недостатков конструкции, перечисленных ниже. Вот мой список из 8 смертоносных кухонь, которые я вижу снова и снова.

.

  1. Навесной шкаф, ящик для специй или гараж для бытовой техники слишком близко к варочной панели или кухонной плите
    Кухни с очагами или гротами — самые большие виновники, поскольку горелки Professional с высокой BTU находятся всего в нескольких дюймах от сторон деревянной мебели, создавая огонь опасность. .
  2. Диапазон слишком близок к окну
    Большинство строительных норм и правил требуют, чтобы диапазон был не менее 12 дюймов от окна по ряду причин. Огонь на плите может перекинуться на занавески на окнах. Или ветерок из открытого окна может задуть пламя газовой горелки и позволить газу скапливаться, возможно, незамеченным до возможного взрыва. Я видел много-много примеров дизайна с диапазоном под окном. ..
  3. Кухонная плита или плита в конце коридора
    Ручки кастрюль и сковородок можно оставить выступающими в пространстве, чтобы их можно было перевернуть на домовладельцев или их детей. Это обычно особенно ужасно в местах с интенсивным движением людей и рядом с дверными проемами, где люди входят в комнату, не подготовившись к глупому дефекту дизайна. .
  4. Смертельный кузен или номер 2 и 3. Диапазон рядом с внешней дверью кухни по всем причинам, перечисленным в пунктах 2 и 3..
  5. Навесные шкафы, простирающиеся туда, где нет столешницы, или сами по себе без защитных оснований под ними
    Обычно это делается по желанию заказчика.Из-за необходимости создавать места для хранения вещей буквально повсюду на кухне, шкафы ставят в такие места, где кто-то, ничего не подозревая, наклоняется или наклоняется, чтобы встать и сломать череп. На самом деле я знаю одного подрядчика, который сломал себе череп таким образом и теперь ослеп. .
  6. Это немного натянуто. Но сегодня у многих детей и взрослых есть респираторные проблемы, такие как астма, тяжелая аллергия или эмфизема. Размещение шкафов с молдингами, приближающимися к потолку, но не доходящими до него. может создать пространство, которое невозможно очистить, но которое со временем накапливает несколько дюймов пыли, омертвевшей кожи и пылевых клещей. Это может вызвать потенциально смертельные реакции на здоровье людей с повышенной чувствительностью. Я видел, где это сделано намеренно, чтобы создать «теневую линию» на потолке. Как только вы отойдете от потолка на 3 дюйма или меньше, вы должны пройти весь путь. .
  7. Вероятно, одна из самых больших проблем на горизонте дизайна кухни. Сегодняшние мощные вытяжки в сочетании с плотно закрытыми энергоэффективными домами создают в доме отрицательное давление. , когда окна закрыты зимой и включен вытяжной вентилятор. Без теплообменника / воздухообменника или системы отопления, предназначенной для защиты от отрицательного давления, вытяжной вентилятор будет вытягивать угарный газ обратно в выхлопные трубы водонагревателя, дымоход печи или, что еще более важно, вытягивать дым прямо из камина клиентов в их дом. Почти все дизайнеры и продавцы бытовой техники даже не задумываются об этом, и только в самых дорогих и обычно более холодных климатических районах, таких как Джексон-Хоул, штат Вайоминг, существуют строительные нормы и правила, касающиеся этого .** Только примечание: через 12 месяцев после того, как это было опубликовано, Пенсильвания стала одним из первых штатов, которые урегулировали этот самый вопрос. В настоящее время все 50 штатов требуют замены воздушных систем для всех вытяжек более 400 куб. .
  8. Эта проблема больше не является проблемой, но все еще существует. У клиентов должны быть розетки GFCI в пределах 4 футов от их раковины, но если у них есть электрическая плита со спиральными спиральными нагревательными элементами , а дизайнер кухни поместит плиту слишком близко к раковине из нержавеющей стали , проблема с розеткой на 110 вольт может закончиться. быть мягким по сравнению с диапазоном 220 вольт, раковиной и водным шокером. .

.

Дизайн кухни — это профессия, которую я люблю по многим причинам, включая творческий подход, людей, с которыми вы встречаетесь, и чувство выполненного долга, когда вы делаете хорошую работу. Но самая большая причина, по которой я люблю проектировать кухни, заключается в том, что это невероятная задача.

.

Чтобы ответить на любые вопросы относительно важности сегодняшней даты (первоначально опубликовано 15 марта 2011 г.):

«Остерегайтесь мартовских ид»

Юлий Цезарь Шекспира

.

Речь Павла по теме:

https://www.mainlinekitchendesign.com/general/three-clips-from-the-speech-murder-by-kitchen-design/

.

Позвоните в наш записанный подкаст с 14 до 16 часов по пятницам по восточному поясному времени, чтобы задать вопросы по столярному делу и дизайну. Подготовьте дизайн для отправки по электронной почте для получения рекомендаций по макету. Звоните 610-500-4071

.

Надеюсь, у вас нет ни одной из этих проблем,

Пол Макэлари

Советы по установке газового обогревателя бассейна | Новости бассейна и спа

Правильно выполненная установка нагревателя гарантирует долгие годы безотказной работы клиентов и технических специалистов.Но неправильно установленный обогреватель может стать настоящим кошмаром для обслуживания из-за множества эксплуатационных проблем. Что еще более важно, эти обогреватели представляют собой риск для клиентов и технических специалистов, с которыми необходимо иметь дело, даже если они не имеют никакого отношения к установке. Если вы обслуживаете бассейн с неправильно установленным обогревателем и получаете травму, вы можете понести ответственность независимо от того, имели ли вы какое-либо отношение к аварии или нет. Если вы видите проблемы, связанные с установкой, вы должны уведомить своего клиента о ситуации, желательно в письменной форме.Это поможет вам избежать ответственности.
Для этого вы должны знать, на что обращать внимание при оценке установки. Хотя большинство требований, как правило, одинаковы среди поставщиков, вы всегда должны строго следовать собственным инструкциям каждого производителя по установке на стройплощадке.

Соблюдайте дистанцию ​​

Первый шаг в правильной установке касается размещения обогревателя относительно окружающей среды, в частности, зазоров.

Американский национальный институт стандартов помогает здесь, предлагая руководящие принципы (стандарт ANSI 2223.1), предназначенные для удержания обогревателей, установленных внутри или снаружи, на безопасном расстоянии от всех горючих материалов, содержащихся в близлежащих стенах, ландшафтах или конструкциях. (Поскольку этот стандарт устанавливает требования к зазорам в зависимости от внешней температуры обогревателей, зазоры могут отличаться.)

• Сзади и сторонам водонагревателя, не подключенным к водопроводу, требуется зазор не менее 6 дюймов. • Сторона подключения воды должна иметь минимум 12 дюймов зазора — рекомендуется 18 дюймов.
• Перед нагревателем должен быть зазор не менее 24 дюймов.

Кроме того, следующие зазоры основаны на Национальном кодексе по топливному газу и являются универсальными для всех моделей газовых обогревателей:

• При установке обогревателя под выступом должно быть не менее 4 футов вертикального зазора от верхней части обогреватель должен быть направлен к свесу, и обогреватель должен быть открыт с трех сторон: • Верх обогревателя должен быть не менее чем на 5 футов ниже или смещен на 4 фута от ближайшего отверстия в здании, такого как окно или дверь; Кроме того, верх обогревателя должен быть не менее чем на 3 фута выше любых приточных воздухозаборников, расположенных в пределах 10 футов от агрегата.

Все обогреватели должны быть установлены на расстоянии не менее 5 футов от внутренней стены гидромассажной ванны, если она не отделена от гидромассажной ванны забором, стеной или другим постоянным барьером.

Надежная грелка

Обогреватель должен быть установлен на ровном негорючем основании, например, из кирпича или бетона. Если необходимо построить новую подушку, на ней должен быть зазор не менее 1 фута со всех сторон нагревателя.
Если в качестве основы используется бетонный шлакоблок, он должен быть выровнен так, чтобы все ячейки указывали одинаково; конец следует оставить открытым.Когда используется пустотелая кладка, подушка должна быть не менее 4 дюймов в высоту и покрыта куском листового металла 24-го калибра (или более тяжелым). Другой вариант: узнайте у вашего дистрибьютора, нет ли синтетической легкой негорючей прокладки для включения обогревателя.

Далее рассмотрим элементы. Если обогреватель размещается в месте, подверженном сильным ветрам, блок необходимо установить на расстоянии не менее 3 футов от ближайшей стены, либо необходимо сконструировать ветрозащитный блок, чтобы свести к минимуму влияние ветра, отражающегося в обогреватель.(Большинство производителей предоставляют рекомендуемые уровни ветра, при которых также требуется устройство, известное как вентиляционная крышка. Некоторые производители теперь также оборудуют свои обогреватели низкопрофильными вентиляционными узлами. ) Без надлежащего воздушного потока вокруг обогревателя эффективное сгорание невозможно и сгорит ископаемое. топливо не может быть безопасно удалено. Хотя это очевидная проблема на открытом воздухе, установка в помещении еще более чувствительна к таким соображениям, особенно в отношении вентиляции.

Внутренняя установка

Основные правила для обогревателей с герметичными камерами сгорания, устанавливаемых в помещении, просты и жестки:

• Если обогреватель устанавливается в месте, откуда воздух выходит из другого внутреннего помещения, пространство, в котором он установлен, должно быть соединенным с дополнительным воздушным пространством двумя вентиляционными отверстиями, а общая площадь помещения, где расположен обогреватель, и эта дополнительная комната должны составлять не менее 50 кубических футов на 1 000 БТЕ входной мощности обогревателя.(Потребляемая в БТЕ любых других газовых приборов в этом помещении, таких как домашний водонагреватель, также должна быть учтена в этом расчете. ) другие 12 дюймов от потолка, в соответствии с кодом. Верхнее отверстие предназначено для замещающего воздуха (вентиляции), а нижнее — для воздуха для горения (то, что использует обогреватель).

• Каждая модель обогревателя имеет особые требования к вентиляции для обеспечения надлежащего горения и предотвращения образования сажи.Производители выражают требования к вентиляции как квадратные дюймы чистого свободного воздуха. Типичное требование — 1 квадратный дюйм на 1000 БТЕ на входе для беспрепятственного открытия. При вентиляции обогревателей не угадайте. Всегда консультируйтесь с производителем или читайте руководство, чтобы узнать о требованиях к размеру вентиляционных отверстий для конкретной используемой модели.

• Для пространств, вентилируемых наружу, в помещении также должны быть верхние и нижние вентиляционные отверстия для ограниченного пространства. Отверстия должны соединяться напрямую или соединяться воздуховодами с наружным воздухом.В качестве альтернативы вентиляционные отверстия должны подключаться к такой области, как чердак, или к месту для ползания, напрямую выходящему на улицу.

• Независимо от того, откуда в агрегат поступает воздух, для внутренних обогревателей требуется вытяжной колпак, который выводит побочные продукты сгорания, в частности, оксид углерода, за пределы здания. Несоблюдение этого требования может привести к пожару или отравлению угарным газом. (Некоторые модели имеют конструкцию встроенного вытяжного колпака, которая не требует внешнего вытяжного колпака.)

Диаметр вытяжного колпака основан на Национальном кодексе топливного газа и может варьироваться от модели к модели.К вытяжному шкафу присоединена вентиляционная труба, выводящая продукты сгорания в наружный воздух; он должен иметь диаметр, равный или превышающий диаметр вытяжного кожуха.

Хотя вентиляторным обогревателям не требуется столько места, выпускное отверстие в вентиляционной трубе для других моделей обогревателей должно быть не менее чем на 2 фута над поверхностью крыши и как минимум на 2 фута выше самой высокой точки на крыше в пределах 10 метров. футовый радиус расположения трубы. Поскольку вентиляционная труба подвергается воздействию элементов, она также должна быть закрыта одобренной вентиляционной крышкой, которая не позволяет ветру и воздуху вытеснять продукты сгорания обратно в вентиляционную систему.

При достижении этой точки безопасной вентиляции производители призывают монтажников избегать горизонтальных участков трубопроводов, если это возможно. Если горизонтальные участки неизбежны, вентиляционная труба должна иметь подъем не менее 1 дюйма на каждый фут горизонтального участка и иметь опору не менее чем через каждые 5 футов. Производители также говорят, что не стоит отказываться от углов: соединения колен под углом 90 градусов должны быть сведены к минимуму. Наконец, должно быть расстояние не менее 4 футов от всех электрических и газовых счетчиков для трубопроводов.

Под давлением

Когда потребность в вентиляции будет удовлетворена, подумайте, получает ли агрегат достаточный запас топлива.Чтобы ответить на этот вопрос, посмотрите на линию, идущую от газового счетчика к обогревателю, и определите, подходит ли она для данной работы.

Давление газа измеряется в дюймах водяного столба или WCP, специальной мере давления на квадратный дюйм. Требуется 28 дюймов WCP, чтобы равняться 1 фунту на квадратный дюйм. Как правило, нагревателям, работающим на природном газе, требуется от 4 до 10 дюймов WCP во время работы нагревателя для обеспечения бесперебойной работы. Нагреватели на жидком топливе требуют более высокого давления подачи.

Производители предлагают своим клиентам удобные таблицы размеров труб, ориентируясь на диаметры от 3/4 до 2 дюймов и работая с пробегами до 300 футов. (Для более длительных пробегов обратитесь к производителю.) Еще один фактор: большинство обогревателей приспособлено для работы на высоте менее 2000 футов над уровнем моря. За инструкциями по установке на больших высотах обращайтесь к производителю специальных высотных моделей.

Затем в списке топлива определите основные требования к установке газового соединения, а именно:

• Главный запорный газовый клапан и штуцер должны быть установлены в пределах 6 футов от нагревателя и снаружи рубашки нагревателя. • Газовый трубопровод должен иметь отстойник перед газовыми регуляторами нагревателя.
• Необходимо использовать жесткие газопроводы. (Никогда не следует использовать гибкую линию.)

После установки трубопровода систему необходимо испытать под давлением, чтобы убедиться в целостности. При испытании газовый трубопровод отсоединяется от нагревателя, чтобы избежать повреждения газорегулирующего оборудования нагревателя. Здесь труба закрывается в месте соединения, и прикладывается давление, при этом мыльный раствор наносится на все стыки. (Никогда не проверяйте утечку газа спичкой или каким-либо пламенем.Кроме того, в некоторых местных нормах и правилах могут быть даже более строгие требования к испытаниям.)

Если при нанесении мыльного раствора образуются пузырьки, значит, утечка требует ремонта. Тестирование продолжается до тех пор, пока не будет обнаружено утечек.

Некоторые производители предлагают описанную выше процедуру для проверки горелки и трубки пилота. Здесь необходимо следить за тем, чтобы испытательное давление оставалось ниже 10 дюймов от WCP, чтобы не повредить газорегулирующий клапан.

Вода, холодная или теплая

Нагреватель должен быть установлен после насоса и фильтра и перед любым автоматическим дезинфицирующим оборудованием.То есть вода не должна содержать твердых частиц или грязи, когда она попадает в нагреватель, а контакт с агрессивными химическими веществами должен быть сведен к минимуму за счет их размещения ниже по потоку.

Его также следует устанавливать как можно ближе к бассейну или гидромассажной ванне на участке водопровода, чтобы предотвратить ненужные потери тепла.

Нагреватель лучше всего размещать на уровне поверхности бассейна или как можно ближе к уровню, поскольку производители предварительно устанавливают свои реле давления для установок обогревателя, которые обычно находятся на 3 фута выше или ниже поверхности бассейна.Проконсультируйтесь с производителем для получения конкретных рекомендаций для надземной или подземной установки. Опять же, определение размеров имеет решающее значение: производители предоставляют конкретные рекомендации по выбору размеров труб или таблицы размеров труб в зависимости от скорости потока и расстояния пробега.

Одно важное соображение: при использовании труб из ПВХ расположите радиатор между нагревателем и трубопроводом — обычно это металлическая труба длиной примерно от 2 до 4 футов. Для получения наилучших характеристик полученных соединений ПВХ / металл используйте металлический фитинг с наружной резьбой и фитинг с внутренней резьбой из ПВХ.Там, где это разрешено правилами и инструкциями производителя, ХПВХ — высокотемпературный вариант ПВХ — может быть подключен непосредственно к нагревателю. Для компенсации расширения трубы на всех соединениях труб следует использовать гибкий герметик.

Примечание. Некоторые нагреватели теперь предназначены для прямого подключения ПВХ.

Во избежание повреждения пластиковых фильтрующих элементов, которое может быть вызвано обратным сифоном горячей воды в фильтр, необходимо установить обратный клапан на линии между фильтром и нагревателем.Аналогичным образом, для предотвращения попадания воды с высокой концентрацией химикатов в нагреватель и возможной коррозии теплообменника между проточным устройством подачи химикатов и нагревателем должен быть специальный химически стойкий обратный клапан.

Установка может потребовать или не потребовать использования внешнего байпасного клапана и предохранительного клапана: обязательно ознакомьтесь с руководством по установке на предмет требований каждой модели и других условий, при которых могут потребоваться такие устройства управления.

ПРОВОДКА ДЛЯ НАГРЕВА

Милливольтные (или непрерывные пилотные) системы не требуют электрического обслуживания нагревателя.Однако для повышения энергосбережения в некоторых областях потребовались обогреватели для использования систем прерывистого зажигания, которые требуют подключения к электросети или сетевого напряжения.

В большинстве случаев квалифицированный, лицензированный электрик должен выполнять или оценивать эту часть работы — от панели автоматического выключателя до нагревателя или от стороны нагрузки таймера до нагревателя.

Большинство моделей нагревателей рассчитаны на питание 120 или 240 вольт. Национальный кодекс топливного газа требует, чтобы медный провод 14-го калибра использовался для электрического обслуживания газовых обогревателей.Электропроводка должна быть проложена в водонепроницаемом кабелепроводе и жестко подключена к устройству.

Если циркуляционная система работает с таймером, старые нагреватели должны быть оборудованы переключателем низкого напряжения, который отключает нагреватель перед выключением насоса. Эта схема называется переключателем пожарного обогревателя.

Для милливольтного нагревателя длина провода между нагревателем и таймером не должна превышать 30 футов. Сопротивление при длительных пробегах снизит милливольт до уровня, который не будет поддерживать надежную работу газового клапана.

Наконец, все такие высоковольтные цепи требуют заземления и соединения в соответствии с Национальным электротехническим кодексом.

PSN благодарит Raypak Inc. за помощь в написании этой статьи.

Инвентаризация

за десятилетие | PHMSA

Отчеты

Инвентарь открывается в новом окне и содержит четыре вкладки с информацией о милях трубопровода по десятилетиям установки. Первые три вкладки содержат отчеты по газораспределению, транспортировке газа и трубопроводам для опасных жидкостей.

Первый отчет на этих вкладках показывает, как количество миль, установленных за каждое десятилетие, изменилось с 2005 года. Одна столбчатая диаграмма показывает десятилетия до 1970 года, а отдельная диаграмма показывает десятилетия после 1970 года. Первый отчет также включает таблицу данных. Во втором отчете вы можете выбрать одно десятилетие и увидеть линию тренда с 2005 года. Что касается распределения газа, вы можете выбрать просмотр данных для магистральных сетей или услуг. Для опасной жидкости вы можете выбрать один или несколько товаров.

В национальном масштабе В ЭТОМ ОТЧЕТЕ показано сокращение количества трубопроводов до 1970 г. с 2005 г. для распределения газа, транспортировки газа и опасных жидкостей.

Все отчеты инвентаризации для распределения газа, транспортировки газа и опасных жидкостей могут быть ограничены одним состоянием с помощью подсказки состояния вверху.

Четвертая вкладка в перечне включает два отчета, в которых штаты ранжируются по милям трубопроводов до 1970 года. Первый отчет — по газопроводам, второй — по опасным жидкостям. Отчеты можно сортировать по любому из столбцов.

миль за декаду отчетов об инвентаризации установки

Практика трубопроводов на протяжении десятилетий

С начала 1900-х годов до сегодняшнего дня газопроводы, трубопроводы для транспортировки опасных жидкостей и газа получали выгоду в течение каждого десятилетия благодаря усовершенствованию методов производства, строительства, эксплуатации и технического обслуживания (O&M) труб.

  • Процесс производства труб включал усовершенствования в металлургии стали, техники сварки швов, неразрушающего контроля швов, методов прокатки труб и контроля качества посредством испытаний под давлением и инспекции перед выпуском трубы с завода.

    Сварка внахлест, сварка молотком, трубы с низким электрическим сопротивлением (LF-ERW) и оплавлением (FW) использовались, начиная с начала 1900-х годов. Трубы, произведенные во время строительного бума после Второй мировой войны, который длился до 1960-х годов, были уязвимы для проблем с качеством шва.С конца 1960-х — начала 1970-х годов эти типы швов больше не производятся и не устанавливаются операторами трубопроводов. Они были заменены трубами для высокочастотной (HF) ERW, сваркой под флюсом (SAW) или бесшовными трубами, у которых все стали с улучшенными характеристиками стали и шва.

    Текущие производственные процессы включают усовершенствованные методы прокатки стали, неразрушающий контроль швов и испытания трубы под давлением перед тем, как она покинет стан.

    С конца 1960-х годов использование пластиковых труб в газораспределительных трубопроводах постоянно увеличивается.Некоторые винтажи, установленные в период с 1960-х по начало 1980-х годов, могут иметь хрупкое растрескивание. Восприимчивость зависит от смолы, обработки труб и условий эксплуатации.

  • Усовершенствования практики строительства касались кольцевой сварки в полевых условиях и неразрушающего контроля (NDT), нанесения покрытий на трубы, гибки труб, использования выборочной засыпки, испытаний и контроля гидростатическим давлением на месте.

    Строительная практика, начавшаяся в начале 1900-х годов, включала использование морщин, резьбовых муфт, кислородно-ацетиленовой сварки, подкладных колец для сварки и труб без покрытия.Начиная с 1930-х и 1940-х годов, большинство операторов трубопроводов начали использовать улучшенные кольцевые сварные швы с использованием дуговой сварки защищенным металлом (SMAW), методы гибки труб, использование покрытия труб и неразрушающий контроль кольцевых сварных швов. Потребность в неразрушающем контроле трубопроводов (NDT) росла очень быстро с увеличением объемов разведки газа и нефти на шельфе в 1970-х годах.

  • Усовершенствование практики эксплуатации и техобслуживания включало использование катодной защиты для уменьшения внешней коррозии, программы для внутренней коррозии, такие как эксплуатационная очистка скребков и программы впрыска ингибитора, оценка управления целостностью, интеллектуальная очистка скребков, устранение обнаруженных дефектов и мониторинг полосы отвода, который включает один -программы вызова.

    Практика эксплуатации и техобслуживания в начале 1900-х — начале 1950-х годов некоторыми операторами трубопроводов не включала в себя проектирование эксплуатационных очистных скребков, использование катодной защиты, а иногда и внешних покрытий труб. Начиная с 1950-х годов, большинство операторов трубопроводов использовали полностью открывающиеся клапаны для скребков, катодную защиту и внешние покрытия труб. Первый интеллектуальный скребок был разработан в 1960-х годах с использованием технологии утечки магнитного потока (MFL) для проверки нижней части трубопровода.В 1970-е годы были разработаны как трубопроводные скребки для электромагнитного и ультразвукового обнаружения утонения стенок, так и рентгеновские гусеницы для контроля сварных швов на трубах большой протяженности. Свиньи и гусеницы были единственным средством проверки подземных труб на предмет эрозии, коррозии (внутренней и внешней) и других типов дефектов. Положение о квалификации оператора (OQ) было введено в действие в 1999 г. и требовало, чтобы обслуживающий персонал, выполняющий работы на трубопроводе, был квалифицирован. Важнейшим усовершенствованием практики ЭиТО были требования к программе управления целостностью для оценки состояния трубопроводов и устранения дефектов, которые ставили под угрозу безопасность трубопроводов.Узнайте больше о методах оценки управления целостностью:

Общие улучшения в производстве, строительстве и эксплуатации трубопровода были неотъемлемой частью усилий трубопроводной отрасли по снижению рисков и повышению общественной безопасности от инцидентов, начиная с 1900 года до сегодняшнего дня. Газовый кодекс (Часть 192) был введен в действие в 1970 году, а Кодекс по опасным жидкостям (Часть 195) — в 1979 году. Их основой был технический стандарт ASME B31.8. Многие штаты уже приняли ASME B31.8 до федеральных газовых кодексов. Внедрение этих кодексов было неотъемлемой частью дальнейшего снижения рисков и повышения безопасности за счет согласованных правил и стандартов для всех операторов трубопроводов.

Для трубопроводов, построенных до принятия федеральных правил безопасности в 1970 году, было разрешено исключение для установления максимально допустимого рабочего давления (MAOP). Это позволило в некоторых случаях эксплуатировать линии передачи природного газа, проложенные до 1 июля 1970 г., без проведения: испытаний под давлением в полевых условиях, более высоких значений MAOP, чем допустимо для новых трубопроводов, построенных после выполнения нормативных требований, и без учета материалов.Испытания гидростатическим давлением могут выявить скрытые производственные и строительные дефекты.

Отмена или ограничение дедушкиной оговорки может оказать значительное влияние на промышленность, поскольку около 50% наземных линий передачи природного газа были построены до 1970 года.

PHMSA провело открытый семинар «Процесс проверки целостности», который включал обсуждение возможного удаления частей дедушкиной оговорки, восстановление трубы с проблемами целостности шва и документацию по материалам.

Объяснение зазоров в вентиляционных трубах для радона — лучший осмотр дома

Когда дело доходит до зазоров в вентиляционных трубах для радона, может возникнуть путаница, что можно, а что нельзя, что безопасно, а что нет. Глядя на системы смягчения воздействия радона в центре Нью-Йорка, вы увидите широкий спектр методов установки, включая расположение вентиляционных труб для радона. Очень часто установка радоновых систем не соответствует требованиям EPA или аналогичных стандартов по снижению воздействия радона.

Есть несколько причин этой путаницы, в том числе:

  • Некоторые радоновые излучатели устанавливают самую быструю и дешевую систему из возможных, игнорируя все стандарты снижения радона.
  • Во многих частях страны нет кодексов или регулирующего надзора в отношении уменьшения воздействия радона.
  • Области, где уменьшение воздействия радона подпадает под строительные нормы и правила, часто возникает путаница из-за недостаточного образования со стороны органов по обеспечению соблюдения норм.
  • Многие сотрудники правоохранительных органов просто не имеют времени проверять системы по уменьшению воздействия радона, если не поступают жалобы.
  • Строительные нормы и правила меняются из года в год.
  • Некоторые стандарты по смягчению воздействия радона считаются устаревшими некоторыми производителями радоновых препаратов и поставщиками радона.

Некоторые штаты, включая штат Нью-Йорк, только начинают рассматривать внедрение кодексов и обучение сотрудников правоохранительных органов по снижению воздействия радона. EPA и другие руководящие принципы в некоторой степени следуют стандартным правилам для водопроводных вентиляционных труб, которые обычно отводятся над крышей здания. Штат Нью-Йорк только что повысил нормативы для вентиляционных труб с 12 дюймов до 18 дюймов над крышей и по крайней мере на 10 футов по горизонтали от любого отверстия в здании, то есть окна или забора свежего воздуха.Стандарты EPA по смягчению воздействия радона являются довольно общими и предназначены для охвата широкого диапазона строительных ситуаций.

Зазоры вентиляционной трубы радона — Пример

В следующем сценарии, в соответствии со стандартами EPA, для небольшого одноэтажного дома будет нормально: 1.) вентиляция должна быть выше линии крыши как можно ближе к коньку, 2.) заканчиваться на высоте не менее 10 футов над землей. Это будет считаться безопасным, даже если по соседству может быть высотное здание с окнами и балконами, многоэтажными, с ближайшим окном всего в 10 футах и ​​1 дюйме по горизонтали от оконечности вентиляции радона и с большим количеством окон над ним.Этот сценарий соответствовал бы стандарту безопасности Агентства по охране окружающей среды для пассажиров высотных зданий, предполагая, что насыщенный радоном воздух разбавится до незначительного количества после прохождения менее 10 футов.

Практическое применение безопасных зазоров для радоновых вентиляционных труб

Итак, практически говоря, если нет конкретных правил, требующих иного, в вышеупомянутом сценарии многоэтажного дома те же допуски должны быть совершенно безопасными для применения в отношении вашего собственного дома. Если вы соблюдаете безопасное расстояние от проемов до здания и направляете радоновый газ в сторону от дома, чтобы не повредить влагу, в некоторых ситуациях может быть предпочтительнее не выпускать воздух выше линии крыши.

Практический пример: Допустим, радоновая система расположена на подветренном торце двухэтажного дома, высота конька крыши составляет 35 футов над уровнем земли, а на всей стене нет окон вообще. Кстати, это довольно частая ситуация, с которой я сталкиваюсь. Скажем, в центре этой стены есть внешний дымоход, и вы хотите провести вентиляционную трубу для радона с задней стороны дымохода, чтобы ее не было видно с дороги. Завершение трубопровода радона на высоте 15 или 20 футов над землей должно быть «безопасным» (что превышает стандарт минимальной высоты 10 футов).Он также находится на расстоянии более 10 футов по горизонтали от любых окон или вентиляционных отверстий по бокам или выше, включая любые вентиляционные отверстия на потолке, которые могут присутствовать. Даже несмотря на то, что радоновая трубка не простирается «над крышей как можно ближе к коньку», она отводит газ радон безопасным способом, уменьшая при этом высоту вентиляционного отверстия на 15-20 футов. В этом примере, даже несмотря на то, что технически он не соответствует стандартам EPA по уменьшению воздействия радона, он соответствует сути проблемы безопасности. Он также имеет преимущество более короткой высоты вентиляционного отверстия, что улучшит производительность системы и сделает ее более легким и безопасным обслуживанием и обслуживанием, кроме того, что труба проложена еще на 15 или 20 футов, чтобы соответствовать букве стандарта EPA.

На этой фотографии слева вы можете видеть вентиляционную трубу для радона, которая безопасно заканчивается на высоте примерно 13 футов над землей, более 10 футов по горизонтали и 2 фута над ближайшим окном. Верхняя часть вентиляционного отверстия наклонена под углом 45 градусов, чтобы влажный воздух не повредил влагу или не оставил пятен плесени на сайдинге. Этот домовладелец предпочел эту установку, в которой вентиляционное отверстие поднималось вверх по потолку, вокруг желоба и над крышей.

Ниже приведены некоторые плюсы и минусы, относящиеся к зазорам вентиляционной трубы радона, объясненные, которые должны помочь вам в определении того, что может быть лучше всего для вашей конкретной ситуации.Мне нравится взвешивать все варианты, обсуждать их с домовладельцем и решать, что лучше всего подходит для их нужд.

Преимущества более коротких вентиляционных труб для радона при безопасной установке:

  • Более короткая труба проще в установке и позволяет сэкономить на расходах.
  • Более короткая труба позволяет легче и безопаснее поддерживать вентиляцию и заменять радоновый вентилятор при необходимости.
  • Более короткая труба будет иметь меньше конденсации и связанных с ней проблем с замерзанием, которые могут снизить производительность вентилятора и сократить срок его службы.
  • Более короткая труба будет иметь меньшее сопротивление, что приведет к повышению производительности вентилятора и снижению уровня радона.
  • Во многих случаях более короткая труба будет эстетически выглядеть лучше.

Недостатки более коротких радоновых вентиляционных труб:

  • Чем короче труба, тем громче шум выпуска воздуха, иногда это может иметь значение.
  • Если он заканчивается ниже 10 футов над землей, это может быть потенциальной угрозой безопасности.
  • Если он заканчивается менее чем на 2 фута над окном на расстоянии 10 футов по горизонтали, это может быть потенциальной угрозой безопасности.
  • Если он заканчивается на расстоянии менее 10 футов по горизонтали от окна, это может быть потенциальной угрозой безопасности.
  • Если он заканчивается на расстоянии менее 10 футов по горизонтали от вентилируемого потолка или другого вентиляционного отверстия, это может представлять потенциальную угрозу безопасности.

Включая подрядчиков, которые заявляют, что они строго соблюдают Стандарты практики EPA по смягчению воздействия, очень редко любой подрядчик по смягчению воздействия радона проложит вентиляционную трубу по центру фронтальной стены, чтобы закончить вентиляционную трубу над крышей как можно ближе к по возможности конька — согласно стандартам EPA.Я объясню практическое и безопасное применение или зазоры в вентиляционных трубах для радона, и если люди этого хотят, я с радостью это сделаю. Они могут захотеть быть более безопасными, но в то же время я объясняю, что их будет труднее обслуживать, они будут менее эстетичными, а иногда могут стоить дороже.

Более короткую трубу, как правило, можно легко удлинить, если в будущем будет решено установить вентиляцию выше над крышей.

Вентиляция боковой стенки. Многие газовые приборы теперь выходят через боковые стены, а не через дымоходы.Один из новейших вентиляторов, разработанный специально для выпуска радона через боковую стенку, аналогичный вентиляционному отверстию сушилки, с использованием вытяжного кожуха для смешивания и рассеивания газообразного радона; он имеет те же зазоры, что и высокоэффективные газовые отопительные приборы, которые также пропускают воздух через боковые стены, они могут находиться на расстоянии не менее 4 футов непосредственно под оконным проемом.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
